BEDIENUNGSANLEITUNG S-LX70-C PIONEER

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf. Vor der Inbetriebnahme

• Die Nennimpedanz dieses Lautsprechersystems beträgt 6 Ω. Schließen Sie dieses Lautsprechersystem ausschließlich an einen Verstärker mit einer Lastimpedanz von 6 Ω an (die Lautsprecher-Ausgangsklemmen des Verstärkers müssen mit der Beschriftung „6 Ω“ gekennzeichnet sein). Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:
• Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden.
• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden.
• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Hochtöners verursachen). Reinigen der Lautsprechergehäuse
• Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergehäuses mit einem weichen Tuch entfernen. Falls hartnäckige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5–6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ihn gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel. Verwenden Sie auf keinen Fall Alkohol, Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe dieses Lautsprechers, da derartige Mittel das Oberflächenfinish anlösen. Vor der Verwendung eines chemisch behandelten Reingungstuchs lesen Sie bitte die beiliegende Gebrauchsanweisung aufmerksam durch. Pflege des Hochglanzfinish des Lautsprechersystems
• Reiben Sie das Finish des Lautsprechersystems sacht mit einem weichen trockenen Tuch oder dem mitgelieferten Reinigungstuch ab.
• Bei Verwendung eines staubigen oder harten Tuchs und durch Kraftanwendung beim Abreiben wird das Oberflächenfinish zerkratzt.
• Werden die Außenflächen des Lautsprechersystems mit einem nassen Tuch abgewischt, besteht die Gefahr, dass Wassertröpfchen in das Innere der Lautsprecher gelangen, wodurch eine Funktionsstörung verursacht werden kann.

• Stellen Sie den Lautsprecher nicht auf einer unstabilen Unterlage auf, da anderenfalls die Gefahr besteht, dass der Lautsprecher umkippt und Verletzungen verursacht oder beschädigt wird.
• Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden.
• Vermeiden Sie unbedingt eine Aufstellung dieses Lautsprechers an einem Ort, an dem der Lautsprecher bei Auftreten eines Erdbebens oder einer anderen Naturkatastrophe umkippen und Verletzungen verursachen könnte. Weitere Informationen hierzu finden Sie auf Seite 5.
• Pioneer lehnt jegliche Haftung für Unfälle oder Schäden ab, die durch eine unsachgemäße Aufstellung, zweckentfremdeten Gebrauch, eine Nachgestaltung des Gerätes oder höhere Gewalt entstehen. Verwendung der Lautsprecher
• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls besteht die Gefahr von Brandausbruch und einer Beschädigung des Lautsprechers.
• Bitte sorgen Sie dafür, dass sich Personen nicht auf den Lautsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf den Lautsprechern spielen. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen verursacht oder beschädigt wird. ACHTUNG An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. 03_S-LX70C_GE.book 3 ページ

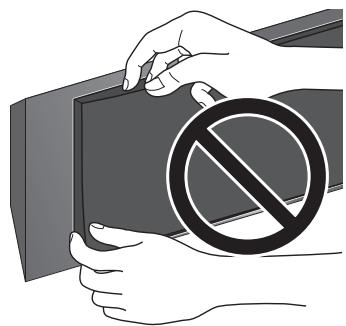

• Lautsprecherständer x 1 Frontverkleidung des Lautsprechersystems Français Die Frontverkleidung dieses Lautsprechersystems kann nicht abgenommen werden. Bitte versuchen Sie auf keinen Fall, die Frontverkleidung gewaltsam vom Lautsprecher zu entfernen, da sie dadurch beschädigt werden könnte. English Überprüfen des mitgelieferten Zubehörs Deutsch

• Halterung (für Lautsprecher/klein) x 1 Italiano

• Vergewissern Sie sich, dass die zur Montage des Lautsprechers vorgesehene Wand ein ausreichendes Tragvermögen besitzt.

• Rutschfreie Untersetzer x 1 (Satz)

• Bitte beachten Sie, dass das Lautsprechersystem schwer ist. Bei unsachgemäßer Montage besteht die Gefahr, dass der Lautsprecher herunterfällt, Verletzungen verursacht und beschädigt wird.

• Dichtung (für Lautsprecherständer) x 1
• Klettband (Hakenteil) x 2
• Klettband (Schlaufenteil) x 2
• Wandmontageschablone x 1
• Vorliegende Bedienungsanleitung

• Wandmontageschrauben gehören nicht zum Lieferumfang. Verwenden Sie Schrauben, die für den Werkstoff der Wand geeignet sind und das Gewicht des Lautsprechers tragen können. Nachdem Sie den Montageort ermittelt haben (z.B. eine Stelle an der Wand ober- oder unterhalb des Fernsehgerätes), montieren Sie den Lautsprecher anhand des nachstehend beschriebenen Verfahrens. Zwei Ausführungen von Halterungen (für Lautsprecher) gehören zum Lieferumfang. Verwenden Sie die große Halterung, um den Lautsprecher neben einem Plasma-Fernseher von Pioneer zu montieren. Verwenden Sie die kleine Halterung, um den Lautsprecher bündig an der Wand zu montieren. Suomi Falls Sie sich über die Eigenschaften und das Tragvermögen der zur Montage vorgesehenen Wand im Unklaren sind, lassen Sie sich bitte von einem Fachmann beraten. Norsk

• Schraube (lang) x 4 Dieses Lautsprechersystem kann nicht direkt auf dem Boden oder auf Regalen aufgestellt werden. Montieren Sie den Lautsprecher entweder mit den mitgelieferten Halterungen an einer Wand, oder verwenden Sie den mitgelieferten Lautsprecherständer zur Aufstellung des Lautsprechers auf einer ebenen, stabilen Unterlage.
• Dieses Lautsprechersystem ist mit einer magnetischen Abschirmung ausgestattet. Je nach Aufstellungsort kann es jedoch vorkommen, dass Farbstörungen auftreten, wenn dieser Lautsprecher in unmittelbarer Nähe eines Fernsehgerätes platziert wird. In einem solchen Fall schalten Sie das Fernsehgerät aus, warten Sie etwa 15 bis 30 Minuten lang, und schalten Sie es dann erneut ein Falls sich die Störung auf diese Weise nicht beseitigen lässt, stellen Sie das Lautsprechersystem in einem größeren Abstand vom Fernsehgerät auf. Español

• Halterung (für Wand) x 1 Montieren des Lautsprechers Nederlands

• Halterung (für Lautsprecher/groß) x 1

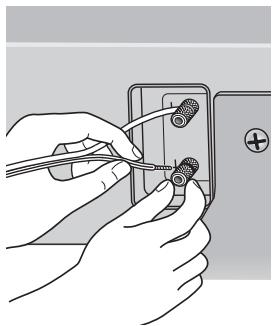

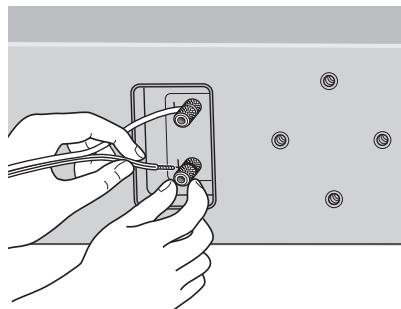

Schließen Sie das Lautsprecherkabel an.

• Ein Lautsprecherkabel gehört nicht zum Lieferumfang dieses Lautsprechersystems. Lautsprecherkabel für den Anschluss an einen Verstärker gehören nicht zum Lieferumfang dieses Lautsprechers. Bitte beachten Sie die folgenden Hinweise bei der Auswahl des Lautsprecherkabels, damit Sie die optimale Leistung von Ihrem Lautsprechersystem erhalten: 3 Befestigen Sie die Halterung (für Wand) provisorisch über der dazu in der Schablone vorgesehenen Stelle. Richten Sie die Halterung (für Wand) auf die dazu in der Schablone vorgesehene Stelle aus, und befestigen Sie sie provisorisch mit einer Schraube (Empfehlung: 6 mm Durchmesser) an Stelle [A]. Justieren Sie die Befestigungsposition der Halterung, bis sie richtig auf die Schablone ausgerichtet ist. [A]

• Verwenden Sie ein möglichst dickes Lautsprecherkabel der minimal erforderlichen Länge.
• Kabel besitzen unterschiedliche Eigenschaften. Verwenden Sie daher stets zwei Kabel des gleichen Typs zum Herstellen eines Anschlusses.
• Die Anschlüsse an den Lautsprecherklemmen an Lautsprechern und Verstärker sollten so fest wie möglich hergestellt werden, um den Kontaktwiderstand zu reduzieren. Wenn der Lautsprecher mit der Halterung an einer Wand montiert werden soll, schließen Sie das Lautsprecherkabel an, bevor Sie die Halterung am Lautsprecher befestigen. 4 Befestigen Sie die Halterung (für Wand). Befestigen Sie die Halterung mit Schrauben (Empfehlung: 6 mm Durchmesser) an den vier Stellen [B] (empfohlen). Ziehen Sie die Schraube [A], die zur provisorischen Befestigung der Halterung an der Wand verwendet wurde, ebenfalls fest an. Achten Sie darauf, die Halterung fest an allen fünf Stellen zu befestigen, um zu vermeiden, dass der Lautsprecher wacklig ist oder herunterfällt.
• Entfernen Sie dann die Schablone, indem Sie sie an den Perforationen abreißen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.

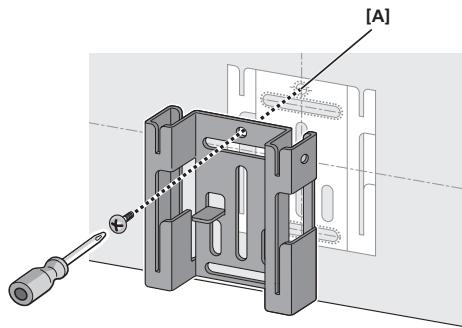

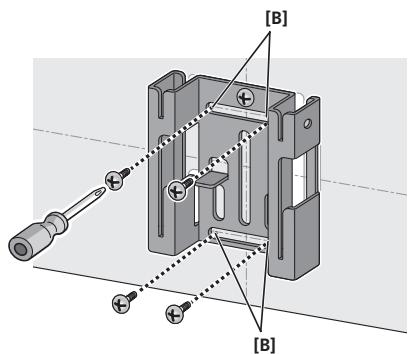

• Die nachstehende Abbildung zeigt das Beispiel einer Befestigung der Halterung mit Schrauben an fünf Stellen: eine Schraube an Stelle [A] und vier Schrauben an den Ecken [B] (empfohlen). [B]

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Achten Sie darauf, die Drähte des Lautsprecherkabels polaritätsrichtig an die Klemmen (+ , –) an Lautsprecher und Verstärker anzuschließen, da anderenfalls kein richtiger Surround-Effekt erhalten wird. 2 Kleben Sie die mitgelieferte Wandmontageschablone an die zur Montage vorgesehene Stelle. Befestigen Sie die Schablone mit Klebestreifen usw. lotrecht zum Boden. Vergewissern Sie sich, dass die Schablone gerade ausgerichtet ist, um eine schiefe Montage des Lautsprechers zu vermeiden. Wird die Schablone zu nah am Fernsehgerät an die Wand geklebt, kann die Montage des Lautsprechers durch das Fernsehgerät behindert werden. Vergewissern Sie sich, dass sich die Schablone nicht mit dem Fernsehgerät überschneidet. [B] 5 Befestigen Sie die Halterung (für Lautsprecher) am Lautsprecher. Befestigen Sie die Halterung mit den mitgelieferten Schrauben (lang) in den vier Schraubenbohrungen. Die einzigartige Konstruktion dieses Lautsprechersystems ist darauf ausgelegt, die Richtwirkung des abgestrahlten Schalls zu regeln. Daher muss dieses Lautsprechersystem je nachdem, ob es ober- oder unterhalb des Fernsehgerätes aufgestellt werden soll, auf unterschiedliche Weise montiert werden. Befestigen Sie die Halterungen mit der nachstehend beschriebenen Ausrichtung. Aufstellung oberhalb des Fernsehgerätes Fernsehgerät Schablone

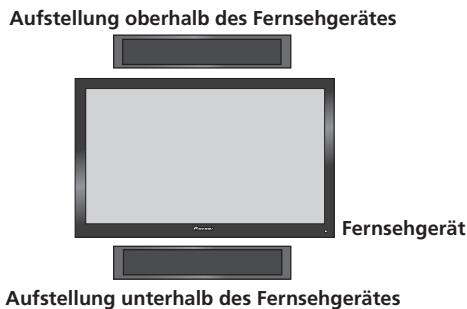

Aufstellung unterhalb des Fernsehgerätes 03_S-LX70C_GE.book 5 ページ

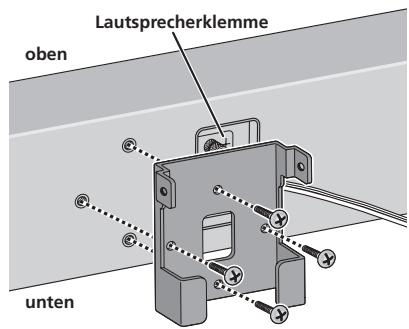

Lautsprecherklemme Français oben 7 Sichern Sie die Halterungen mit Schrauben aneinander. Verwenden Sie die mitgelieferten Schrauben (kurz), um die beiden Halterungen an den Schraubenbohrungen oben links und rechts an den Seiten aneinander zu sichern. Falls sich die Halterungen nicht auf beiden Seiten aneinander sichern lassen (wenn z.B. auf einer Seite kein ausreichender Freiraum zum Gebrauch eines Schraubendrehers vorhanden ist), achten Sie darauf, die Schraube auf der anderen Seite fest anzuziehen. English

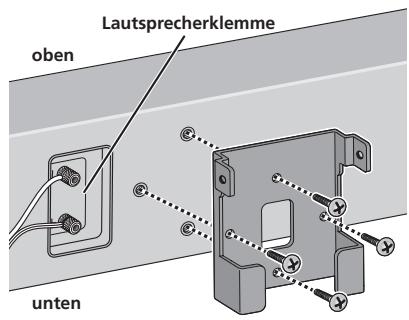

• Aufstellung unterhalb des Fernsehgerätes Befestigen Sie die Halterung so, dass sich die Lautsprecherklemmen von der Rückseite des Lautsprechers aus gesehen auf der linken Seite befinden. Deutsch unten Lautsprecherklemme unten Bewegen Sie die äußere Halterung geringfügig nach links, und schieben Sie sie in der Führung bis zum Anschlag nach unten, während Sie den oberen Vorsprung auf die Nut in der Halterung (für Wand) ausrichten ( ). Dansk

• Zum leichteren Verständnis wird der Lautsprecher in der nachstehenden Abbildung nicht an der Halterung (für Lautsprecher) befestigt dargestellt.

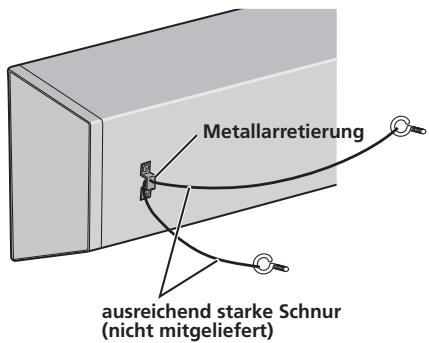

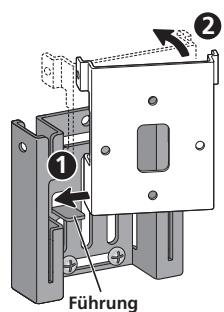

• Befestigen Sie die Metallklaue nicht direkt an der Wand. Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer verstärkten Schnur vorgesehen, um ein Herunterfallen des Lautsprechers zu verhindern. Svenska Bringen Sie die rechte Seite beider Halterungen zusammen, so dass sie waagerecht aufeinander ausgerichtet sind ( ). ausreichend starke Schnur (nicht mitgeliefert) Português 6 Befestigen Sie den Lautsprecher an der Halterung (für Wand). Setzen Sie die untere linke Kante der (am Lautsprecher befestigten) Halterung diagonal in die Oberseite der Führung an der Halterung (für Wand) ein ( ). Español Metallarretierung Nederlands oben 8 Sichern Sie den Lautsprecher mit einer Schnur an der Wand. Schrauben Sie zwei Bildhaken o.Ä. in die Wand hinter dem Lautsprecher ein. Führen Sie dann eine dicke Schnur (nicht mitgeliefert) so durch die Haken und die Metallklaue, dass der Lautsprecher stabilisiert ist (vergewissern Sie sich vorher, dass das Tragvermögen der Haken für das Gewicht des Lautsprechers ausreicht). Italiano

• Aufstellung oberhalb des Fernsehgerätes Befestigen Sie die Halterung so, dass sich die Lautsprecherklemmen von der Rückseite des Lautsprechers aus gesehen auf der rechten Seite befinden.

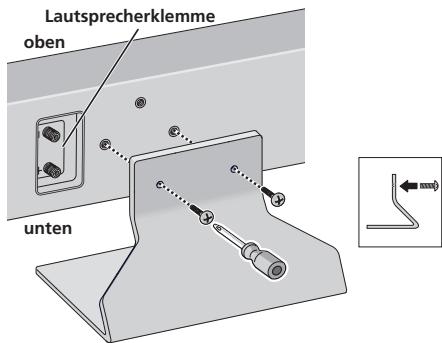

Regalaufstellung unter Verwendung des Lautsprecherständers Mit Hilfe des mitgelieferten Lautsprecherständers kann dieses Lautsprechersystem auf einem Regal oder einer ähnlichen Unterlage aufgestellt werden. Bei Verwendung des Lautsprecherständers bringen Sie die rutschfreien Untersetzer oder das Klettband daran an. Stellen Sie den Lautsprecherständer nicht auf einer glatten Unterlage auf, da die Haftwirkung der rutschfreien Untersetzer möglicherweise nicht ausreicht, um ein Verrutschen des Ständers zu verhindern. 3 Befestigen Sie den Lautsprecherständer mit Schrauben am Lautsprecher. Bringen Sie die Schraubenbohrungen jeweils im Lautsprecherständer und Lautsprecher miteinander zur Deckung, und schrauben Sie zwei der mitgelieferten Schrauben (lang) fest ein. Befestigen Sie den Lautsprecherständer so, dass sich die Lautsprecherklemmen von der Rückseite des Lautsprechers aus gesehen auf der linken Seite befinden. Lautsprecherklemme oben 1 Befestigen Sie die rutschfreien Untersetzer oder das Klettband am Lautsprecherständer.

• Verwendung der rutschfreien Untersetzer Kleben Sie die rutschfreien Untersetzer an die vier Ecken an der Unterseite des Lautsprecherständers. unten

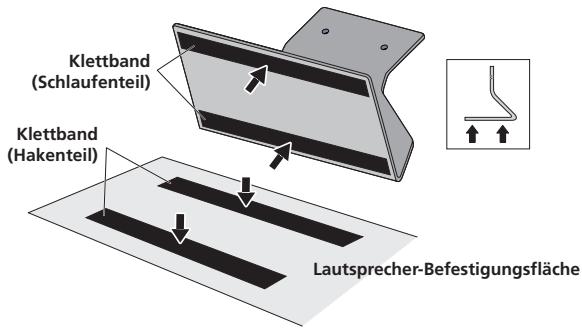

• Verwendung des Klettbands Kleben Sie das Klettband (Schlaufenteil) an zwei Stellen an die Unterseite des Lautsprecherständers. Kleben Sie dann das Klettband (Hakenteil) auf die Oberfläche, auf der der Lautsprecherständer aufgestellt werden soll. Schließen Sie das Lautsprecherkabel an.
• Ein Lautsprecherkabel gehört nicht zum Lieferumfang dieses Lautsprechersystems. Lautsprecherkabel für den Anschluss an einen Verstärker gehören nicht zum Lieferumfang dieses Lautsprechers. Bitte beachten Sie die folgenden Hinweise bei der Auswahl des Lautsprecherkabels, damit Sie die optimale Leistung von Ihrem Lautsprechersystem erhalten:
• Verwenden Sie ein möglichst dickes Lautsprecherkabel der minimal erforderlichen Länge.
• Kabel besitzen unterschiedliche Eigenschaften. Verwenden Sie daher stets zwei Kabel des gleichen Typs zum Herstellen eines Anschlusses. Klettband (Schlaufenteil)

• Die Anschlüsse an den Lautsprecherklemmen an Lautsprechern und Verstärker sollten so fest wie möglich hergestellt werden, um den Kontaktwiderstand zu reduzieren. Klettband (Hakenteil) Lautsprecher-Befestigungsfläche Wenn die Lautsprecher mit den Halterungen an einer Wand montiert werden sollen, schließen Sie die Lautsprecherkabel an, bevor Sie die Halterungen an den Lautsprechern befestigen. 2 Befestigen Sie die Dichtung am Lautsprecherständer. Befestigen Sie die Dichtung an der zur Montage des Lautsprechers verwendeten Oberfläche des Lautsprecherständers.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.
• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Achten Sie darauf, die Drähte des Lautsprecherkabels polaritätsrichtig an die Klemmen (+ , –) an Lautsprecher und Verstärker anzuschließen, da anderenfalls kein richtiger Surround-Effekt erhalten wird.

English Technische Daten Français Gehäuse. . . . . . . . . . . . .Geschlossene Box (magnetisch abgeschirmt) Konfiguration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Zweiweg-System Tieftöner . . . . . . . . . . . . . . . . . . . . . . . . . . 13-cm-Konuslautsprecher x 2 Hochtöner . . . . . . . . . . . . . . . . . . . . . . . . . 2,5-cm-Kalottenlautsprecher Nennimpedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Hz bis 50 000 Hz Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82 dB Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 W Übernahmefrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,7 kHz Außenabmessungen . . . . . . . . 722 mm (B) x 175 mm (H) x 70 mm (T) (ausschließlich vorstehender Teile) Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,2 kg Deutsch Mitgeliefertes Zubehör Italiano Lautsprecherständer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Halterung (für Lautsprecher/klein) . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Halterung (für Lautsprecher/groß) . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Halterung (für Wand) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Schraube (lang) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Stck. Schraube (kurz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Stck. Rutschfreie Untersetzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Satz Dichtung (für Lautsprecherständer) . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Klettband (Hakenteil) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Stck. Klettband (Schlaufenteil) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Stck. Reinigungstuch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Wandmontageschablone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Vorliegende Bedienungsanleitung Nederlands Español

• Änderungen der technischen Daten und äußeren Aufmachung im Sinne der ständigen Produktverbesserung bleiben jederzeit vorbehalten. Português ist eine Marke, mit der Geräte gekennzeichnet sind, die mit Pioneers Phase Control-Technologie ausgestattet sind. Svenska Diese Technologie ermöglicht eine hochwertige Wiedergabe von 5.1-kanaligem Ton ohne Verzögerung der Bässe. Dansk Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen). Norsk Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung. Suomi Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden. Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2007 Pioneer Corporation. Alle Rechte vorbehalten.
