S-LX70-C - Central højttaler PIONEER - Gratis brugsanvisning og manual

Mærke	Pioneer
Model	S-LX70-C
Produkttype	Centerhøjttaler
Konfiguration	2-vejs
Woofer	2 x 13 cm kegle
Tweeter	2,5 cm kuppel
Nominel impedans	6 Ω
Frekvensrespons	40 Hz til 50.000 Hz
Følsomhed	82 dB
Maksimal indgangseffekt	130 W
Delingsfrekvens	1,7 kHz
Mål (B x H x D)	722 x 175 x 70 mm
Vægt	5,2 kg
Strømforsyning	Passiv (kræver ekstern forstærker)
Installation	Væg eller hylde (medfølgende stander)
Magnetisk afskærmning	Ja
Medfølgende tilbehør	Stand, vægbeslag, skruer, skridsikre puder, pakning, velcrobånd, rengøringsklud, monteringsskabelon
Vedligeholdelse	Tør, blød klud; fortyndet neutralt rengøringsmiddel om nødvendigt
Sikkerhed	Må ikke placeres på ustabil overflade; brug faldsikring ved vægmontering

Ofte stillede spørgsmål - S-LX70-C PIONEER

Hvad er impedansen for Pioneer S-LX70-C centerhøjttaleren?

Den nominelle impedans er 6 Ω. Tilslut den til en forstærker, der understøtter en belastning på 6 Ω.

Kan højttalergitteret fjernes?

Nej, gitteret kan ikke fjernes. Forsøg ikke at fjerne det med magt, da det kan beskadige højttaleren.

Hvordan monteres højttaleren på en væg?

Brug det medfølgende vægbeslag. Fastgør det sikkert på væggen med passende skruer (anbefalet diameter 6 mm), og hæng derefter højttaleren på beslaget. En bore skabelon er inkluderet.

Kan jeg placere højttaleren på en hylde?

Ja, med den medfølgende højttalerstand. Fastgør standen under højttaleren med de lange skruer, og placer derefter enheden på en plan og stabil overflade. Brug de skridsikre puder eller velcrobånd.

Hvilke kabler skal bruges til tilslutning?

Højttalerkabler medfølger ikke. Brug kabler med stor tykkelse og minimal længde for at reducere modstanden. Overhold polariteten (+ og -) for korrekt surround-gengivelse.

Hvad er den maksimale effekt, højttaleren kan håndtere?

Den maksimale indgangseffekt er 130 W. Overskrid ikke denne værdi for at undgå skade på højttalerne.

Hvordan vedligeholdes højttalerkabinettet?

Tør med en blød, tør klud. Ved pletter skal du bruge en klud fugtet med fortyndet neutralt rengøringsmiddel (5-6 gange vand) og godt vredet. Brug ikke alkohol, fortynder eller kemiske produkter.

Er højttaleren magnetisk afskærmet?

Ja, den er magnetisk afskærmet. Men hvis du oplever farveforvrængning på et nærliggende tv, skal du flytte højttaleren væk eller slukke tv'et i 15-30 minutter.

Hvad er højttalerens mål og vægt?

Mål: 722 mm (B) x 175 mm (H) x 70 mm (D) (ekskl. fremspring). Vægt: 5,2 kg.

Kan jeg bruge højttaleren med en svag forstærker?

Ja, men undgå at skrue forstærkeren helt op, da forvrængning kan beskadige højttalerne. Foretræk en forstærker, der er tilpasset impedansen på 6 Ω.

BRUGSANVISNING S-LX70-C PIONEER

Tak for købet af dette produkt fra Pioneer. Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis. Gem brugsvejledningen på et sikkert sted, når du er færdig med at læse den, så du senere kan konsultere den.

Inden du begynder

- Dette højttalersystems nominelle impedans er 6 Ω. Slut højttalersystemet til en forstærker med en belastningsimpedans på 6 Ω (en model med "6 Ω" vist på højttalerudgangsterminalerne).

lagttag venligst de følgende sikkerhedsforskrifter, således at skade på højttalersystemet på grund af indgangsoverbelastning undgås:

- Strømforsyningen til højttalersystemet må ikke overstige den højeste tilladte indgang.

- Anvend ikke en for kraftig forstærkerlydstyrke, når du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.

- Tving ikke en forstærker med svag strømforsyning til at producere en kraftig lyd (forstærkerens harmoniske forvrængning vil blive øget, hvorved højttaleren kan lide skade).

Behandling af højttalerkabinetterne

- Ved normal brug bør aftørring med en blød klud være tilstrækkeligt til at holde kabinettet rent. Om nødvendigt rengøres med en klud, som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem eller seks gange med vand og derefter vredet godt op. Anvend ikke møbelpolitur eller rensemidler. Anvend aldrig alkohol, fortynder, rensebenzin, insektspray eller andre kemikalier på eller i nærheden af denne enhed, da disse midler ødelægger overfladerne. Hvis du anvender kemisk behandlede klude, skal du sørge for at læse den medfølgende instruktionsvejledning omhyggeligt.

Rengøring af højttalersystemets blanke overflade

- Når du rengør overfladen på højttalersystemet, skal du stille og roligt tørre over med en tør blød klud; den medfølgende rengøringsklud.

- Hvis du anvender en støvet eller hård klud, eller hvis du gnider hårdt, ridses produktets overflade.

- Hvis du rengør højttalersystemets overflade med en våd klud, kan vanddråber på overfladen trænge ind i produktet og forårsage funktionsfejl.

Forsigtig

Installation

• Anbring ikke højttaleren på en ustabil flade, eftersom det kan få den til at falde ned og forårsage skader eller personskader.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter anvisningerne, når du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.
• Når du installerer denne enhed, skal du undgå steder, hvor den kan falde ned og være årsag til tilskadekomst i tilfælde af en naturkatastrofe (som for eksempel ved et jordskælv). Se side 5 angående yderligere oplysninger.
• Pioneer er ikke ansvarlig for uheld eller skader, der opstår som resultat af forkert installation, forkert brug eller modificering af produktet, eller pga. naturkatastrofer.

Anvendelse af højttalerne

• Anvend ikke højttaleren til at frembringe forvrænget lyd i et længere tidsrum. Dette kan resultere i skader på højttaleren, samt udgør en potentiel fare for brand.
• Lad være med at sidde eller stå på højttaleren og lad ikke børn lege på højttaleren. Det kan få højttaleren til at vælte og forårsage skader eller personskader.

FORSIGTIG

Disse højttalerterminaler kan ståunder FARLIG SPÆNDING. For at undgå fare for elektriske stød måder i forbindelse med tilslutning og fjernelse af højttalerledningerikke røres ved uisolerede dele, inden strømforsyningen er afbrudt.

Bekræft dit tilbehør

- Højttalerstativ x 1

- Beslag (til højttaler/S) x 1

- Beslag (til højttaler/L) x 1

- Beslag (til væg) x 1

- Skrue (lang) x 4

- Skrue (kort) x 2

• Skridsikker dup x 1 (sæt)
  • Tætning (til højttalerstativ) x 1
• Selvklæbende fastgørelseselement (hook) x 2
• Selvklæbende fastgørelseselement (loop) x 2
• Rengøringsklud x 1
  • Vægmonteringsskabelon x 1
• Brugsanvisning

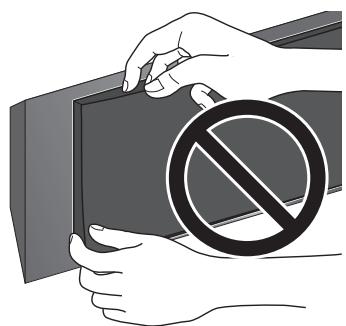

Højttalergitter

Højttalergitteret kan ikke tages af. Forsøg ikke på at tage det af med kraft eftersom det kan skade gitteret.

Installation af højttaler

Dette højttalersystem kan ikke anbringes direkte på overfladen af gulve eller hylder. Fastgør altid højttalersystemet til en væg vha. af de medfølgende beslag, eller anbring det på en jævn og sikker flade vha. det medfølgende højttalerstativ.

- Dette højttalersystem er magnetisk afskærmet. Afhængigt af installationsstedet, kan der imidlertid opstå farveforvrængning, hvis højttalersystemet stilles meget tæt på skærmen på et fjernsyn. Hvis dette sker, skal du slukke på fjernsynets tænd/sluk-kontakt og tænde for det efter 15 til 30 minutter. Hvis problemet vedvarer, skal du anbringe højttalersystemet længere væk fra fjernsynet.

Montering på væg

• Sørg for at den væg, du vil montere højttaleren på, er stærk nok til at bære vægten af den.
• Husk på at højttalersystemet er tungt. Fejlagtig installation af højttaleren kan betyde, at den falder ned og beskadiges, eller at den forårsager skader på personer i nærheden.
• Der medfølger ikke skruer. Anvend skruer der passer til vægmaterialet, og som kan bære vægten af højttaleren.

Hvis du er usikker på væggenes kvalitet og styrke, bør du konsultere en professionel for at få rådgivning.

Når du har bestemt, hvor den skal installeres (som fx på væggen over eller under fjernsynet), skal du montere højttaleren vha. følgende procedure.

Der medfølger to typer beslag (til højttaler). Når du anvender højttaleren sammen med et Pioneer plasma-tv, skal du anvende L-type-beslaget. Når du monterer den på væggen, skal du anvende S-type-beslaget.

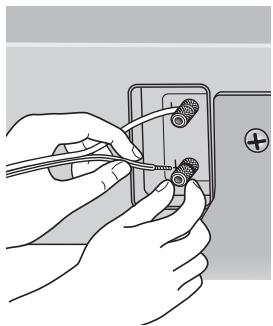

1 Tilslut højttalerkablet.

- Der følger ikke noget højttalerkabel med til dette højttalersystem.

Denne højttaler inkluderer ikke højttalerkabler, som anvendes til tilslutning af en forstærker. Tag de følgende faktorer i betragtning, når du vælger højttalerkabler, således at du kan få det mest mulige ud af dit højttalersystem:

• Anvend om muligt kraftige højttalerkabler og begræns kablerne til den mindst mulige længde.
• Kabler har forskellige egenskaber. Hav dette in mente, når du anvender kabler.
• Tilslutningerne ved højttaler- og forstærkerterminalerne bør være så stramme og fastgjorte som muligt for at medvirke til at reducere kontaktmodstand.

Når du monterer højttaleren på en væg vha. beslaget, skal du tilslutte højttalerkablet, inden du monterer højttaleren på beslaget.

• Hvis kabeltrådene skulle falde ud af terminalerne, således at der er risiko for at de kan komme i kontakt med hinanden, vil forstærkeren blive udsat for en ekstra stor belastning. Dette kan bevirke, at forstærkeren holder op med at fungere og kan endog medføre skade på forstærkeren.
• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at kabelenderne er sat ordentligt ind i terminalerne. Mangelfuld tilslutning kan frembringe støj og afbrydelser af lyden.
• Sørg for at tilslutte kabeltrådene til de korrekte poler (+, -) på højttaleren og forstærkeren, ellers kan der ikke frembringes den korrekte surroundeffekt.

2 Klæb den medfølgende vægmonteringsskabelon op på installationsområdet.

Monter skabelonen på linje med underlaget vha. et klæbemiddel som fx tape. Sørg for at skabelonen er placeret lige, for at undgå at højttaleren hænger skævt. Klæber du skabelonen op for tæt på fjernsynet, vil fjernsynet muligvis være i vejen for højttaleren, når den installeres. Sørg for at skabelonen og fjernsynet ikke overlapper.

Skabelon

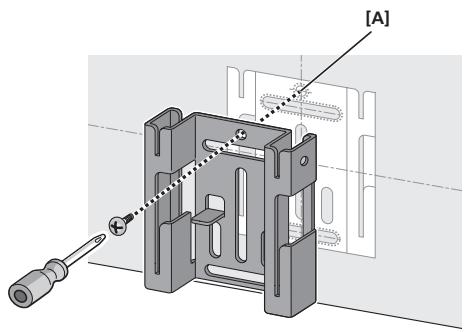

3 Fastgør midlertidigt beslaget (til væg) på den plads der er angivet på skabelonen.

Ret beslaget (til væg) ind på den angivne plads på skabelonen og fastgør det midlertidigt med en skrue (der anbefales en skrue med en 6 mm diameter) på placering [A].

Juster beslagets position sådan at det er rettet ind efter skabelonen.

[A]

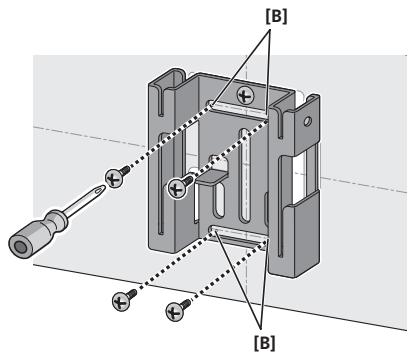

4 Fastgør beslaget (til væg).

Fastgør beslaget med skruer (der anbefales skruer med en 6 mm diameter) på de 4 steder [B] (anbefalet). Stram også skruen [A], der blev brugt til midlertidigt at fastgøre beslaget til væggen, ordentligt til. Fastgør beslaget ordentligt flere steder for at undgå at højttaleren slingrer eller falder ned.

• Bagefter fjernes skabelonen ved at rive den af langs med perforeringerne.
• Den følgende illustration er et eksempel på fastgørelse af beslaget med skruer på fem steder: Skrueplacering [A] og de 4 hjørneskruer [B] (anbefalet).

[B] [B]

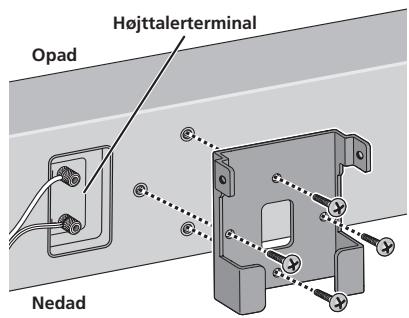

5 Fastgør beslaget (til højttaler) på højttaleren.

Fastgør beslaget med de medfølgende skruer (lange) i de 4 skruehuller.

Dette højttalersystem tager et nyt design i brug, der kontrollerer lydretningen. På grund af denne egenskab skal dette højttalersystem monteres forskelligt afhængigt af, om det installeres over eller under fjernsynet. Fastgør beslagene i den retning der er beskrevet nedenfor.

Ved installation over fjernsynet Fjernsyn

Fastgør beslaget sådan at højttalerterminalen er placeret til venstre, när du ser på bagsiden af højttaleren.

Højttalerterminal Opad Nedad

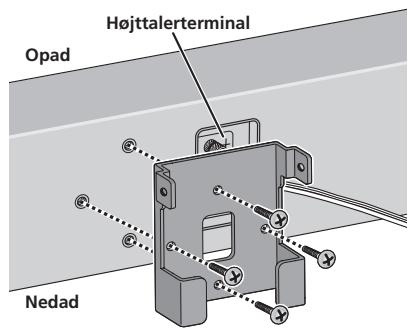

• Ved installation over fjernsynet

Fastgør beslaget sådan at højttalerterminalen er placeret til højre, när du ser på bagsiden af højttaleren.

Højttalerterminal Opad Nedad

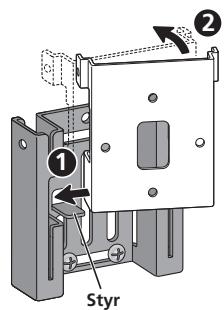

6 Fastgør højttaleren til beslaget (til væg).

Placer nederste venstre hjørne af beslaget (fastgjort på højttaleren) over styret på beslaget (til væg) fra en diagonal vinkel (1).

Bring højre side på begge beslag sammen sådan at de er vandrette i forhold til hinanden (2).

Flyt det en lille smule til venstre og skyd det ned indtil det stopper, mens du retter den venstre fremspringende del ind efter rillen i beslaget (til væg) (3).

- Den følgende illustration viser ikke højttaleren fastgjort til beslaget (til højttaleren) af hensyn til beskrivelsen.

① ② Styr

7 Skru beslagene sammen med skruer.

Skru beslagene sammen vha. de medfølgende skruer (korte) i de skruehuller der befinder sig øverst på venstre og højre side af beslagene.

Hvis du ikke kan fastgøre begge sider (pga. fx mangel på plads til brug af skruetrækker), skal du sørge for at den ene side er fastgjort med en skrue.

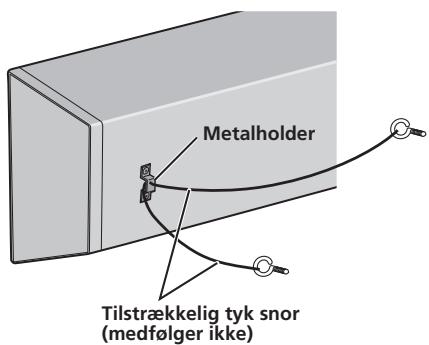

8 Fastgør højttaleren til væggen med en snor.

Skru to billedkroge eller lignende ind i væggen bag ved højttaleren. Før en tyk snor (medfølger ikke) rundt om krogene og gennem metaløjet sådan at højttaleren er stabiliseret (sørg for at kontrollere at den kan bære vægten af højttaleren).

Metalholder Tilstrækkelig tyk snor (medfølger ikke)

- Fastgør ikke metaløjet direkte til væggen. Den bør udelukkende anvendes sammen med den forstærkede snor for at forhindre, at højttaleren falder ned.

Placering på en hylde vha. højttalerstativet

Dette højttalersystem kan anbringes på flader, som fx hylder, vha. det medfølgende højttalerstativ. Anbring det på flader vha. skridsikre dupper eller selvklæbende fastgørelseselementer på højttalerstativet.

Anbring ikke højttalere på glatter flader eftersom de skridsikre dupper muligvis ikke er stærke nok til at forhindre, at højttalersystemet skrider.

1 Fastgør de skridsikre dupper eller selvklæbende fastgørelseselementer på højttalerstativet.

• Ved brug af skridsikre dupper

Klæb de skridsikre dupper fast i hvert hjørne på bunden af højttalersystemet.

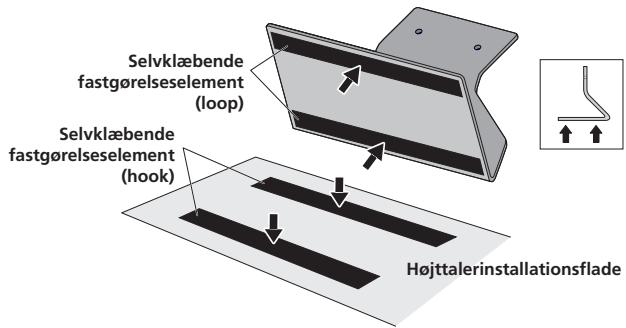

- Ved brug af selvklæbende fastgørelseselementer

Lim det selvklæbende fastgørelseselement (loop-side) fast to steder på bunden af højttalersystemet.

Lim derefter det selvklæbende fastgørelseselement (hook-side) fast på den flade, hvor højttalersystemet skal anbringes.

Selvklæbende fastgørelseselement (loop) Selvklæbende fastgørelseselement (hook) Højttalerinstallationsflade

2 Placer tætningen på højttalerstativet.

Placer tætningen på den flade på højttalerstativet hvor højttaleren skal monteres.

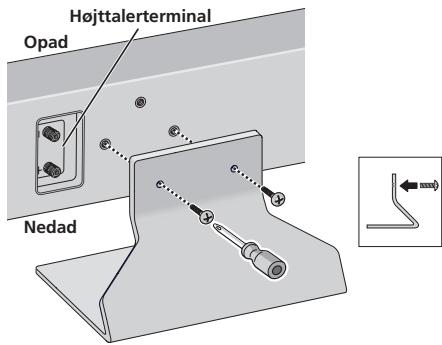

3 Fastgør højttalerstativet til højttaleren med skruer.

Ret skruehullerne i højttalerstativet og højttaleren ind efter hinanden, og skru 2 af de medfølgende skruer (lange) ordentligt ind. Fastgør højttalerstativet sådan at højttalerterminalen er placeret til venstre, når du ser på bagsiden af højttaleren.

Højttalerterminal Opad Nedad

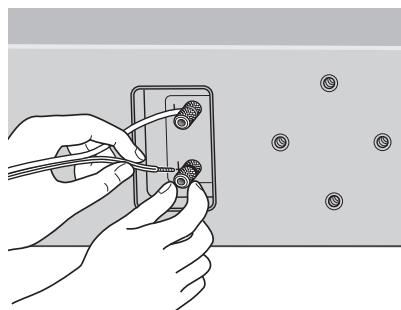

4 Tilslut højttalerkablet.

- Der følger ikke noget højttalerkabel med til dette højttalersystem.

Denne højttaler inkluderer ikke højttalerkabler, som anvendes til tilslutning af en forstærker. Tag de følgende faktorer i betragtning, når du vælger højttalerkabler, således at du kan få det mest mulige ud af dit højttalersystem:

• Anvend om muligt kraftige højttalerkabler og begræns kablerne til den mindst mulige længde.
• Kabler har forskellige egenskaber. Hav dette in mente, når du anvender kabler.
• Tilslutningerne ved højttaler- og forstærkerterminalerne bør være så stramme og fastgjorte som muligt for at medvirke til at reducere kontaktmodstand.

Når du monterer højttalerne på en væg med beslagene, skal du tilslutte højttalerkablerne, inden du monterer højttalerne på beslagene.

• Hvis kabeltrådene skulle falde ud af terminalerne, således at der er risiko for at de kan komme i kontakt med hinanden, vil forstærkeren blive udsat for en ekstra stor belastning. Dette kan bevirke, at forstærkeren holder op med at fungere og kan endog medføre skade på forstærkeren.
• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at kabelenderne er sat ordentligt ind i terminalerne. Mangelfuld tilslutning kan frembringe støj og afbrydelser af lyden.
• Sørg for at tilslutte kabeltrådene til de korrekte poler (+, −) på højttaleren og forstærkeren, ellers kan der ikke frembringes den korrekte surroundeffekt.

Tekniske specifikationer

Afskærmning. . . . . . . . . Lukket kasse-type (magnetisk afskærmet)

Konfiguration....2-vejs

Bashøjttaler....13 cm keglemembran x 2

Diskanthøjttaler.... 2,5 cm dome

Nominel impedans 6 Ω

Frekvensgang 40 Hz til 50 000 Hz

Følsomhed....82 dB

Maks. indgangseffekt 130 W

Delefilterfrekvens 1,7 kHz

Udvendige mål .....722 mm (B) x 175 mm (H) x 70 mm (D)

(Eksklusive fremspring)

Vægt. 5,2 kg

Beslag (til højttalere/S).... 1

Beslag (til højttalere/L) 1

Beslag (til væg) 1

Skrue (lang) 4

Skrue (kort) 2

Skridsikker dup....1 (sæt)

Tætning (til højttalerstativ).... 1

Selvklæbende fastgørelseselement (hook).... 2

Selvklæbende fastgørelseselement (loop) 2

Rengøringsklud.... 1

Vægmonteringsskabelon....1

Brugsanvisning

- Udseende og specifikationer kan ændres uden forudgående varsel.

er et varemærke for et produkt med Pioneers

fasekontrol-teknologi.

Teknologien muliggør højkvalitets 5.1 kanal uden forsinkelse i basområdet.

Hvis du vil skille dig af med dette produkt, må du ikke smide det ud sammen med dit almindelige husholdningsaffald. Der findes et separat indsamlingssystem for udtjente elektroniske produkter i overensstemmelse med lovgivningen, som kræver korrekt bearbejdning og genanvendelse.

Private husholdninger i EU's medlemsstater, i Schweiz og Norge kan gratis aflevere deres udtjente elektroniske produkter i specificerede indsamlingsområder eller hos en detailhandler (hvis der købes et lignende nyt produkt).

I lande, som ikke er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente produkt.

Du garanterer dermed, at dit udtjente produkt gennemgår den nødvendige bearbejdning og genanvendelse, og forhindrer dermed, at miljøet og menneskers sundhed ikke påvirkes negativt.
