S-LX70-C - Центральный динамик PIONEER - Бесплатное руководство пользователя

Бренд	Pioneer
Модель	S-LX70-C
Тип продукта	Центральный динамик
Конфигурация	2-полосная
Вуфер	2 x 13 см конус
Твитер	2,5 см купол
Номинальное сопротивление	6 Ом
Частотный диапазон	40 Гц – 50 000 Гц
Чувствительность	82 дБ
Максимальная входная мощность	130 Вт
Частота разделения	1,7 кГц
Размеры (Ш x В x Г)	722 x 175 x 70 мм
Вес	5,2 кг
Питание	Пассивное (требуется внешний усилитель)
Установка	Настенная или полочная (подставка в комплекте)
Магнитная защита	Да
Включенные аксессуары	Подставка, настенные крепления, винты, противоскользящие прокладки, уплотнитель, липучки, салфетка для очистки, шаблон для сверления
Уход	Мягкая сухая ткань; при необходимости разбавленное нейтральное моющее средство
Безопасность	Не устанавливать на неустойчивую поверхность; при настенном креплении используйте страховочный трос

Часто задаваемые вопросы - S-LX70-C PIONEER

Какое сопротивление у центрального динамика Pioneer S-LX70-C?

Номинальное сопротивление составляет 6 Ом. Подключайте к усилителю, поддерживающему нагрузку 6 Ом.

Можно ли снять решетку динамика?

Нет, решетка несъемная. Не пытайтесь снять ее силой, чтобы не повредить динамик.

Как установить динамик на стену?

Используйте прилагаемый настенный кронштейн. Надежно закрепите его на стене подходящими винтами (рекомендуемый диаметр 6 мм), затем повесьте динамик на кронштейн. В комплекте есть шаблон для сверления.

Можно ли разместить динамик на полке?

Да, с прилагаемой подставкой. Закрепите подставку под динамиком с помощью длинных винтов, затем установите агрегат на ровную и устойчивую поверхность. Используйте противоскользящие прокладки или липучки.

Какие кабели использовать для подключения?

Кабели для динамиков не входят в комплект. Используйте кабели большого сечения и минимальной длины для снижения сопротивления. Соблюдайте полярность (+ и -) для правильного звучания объемного звука.

Какова максимальная мощность, поддерживаемая динамиком?

Максимальная входная мощность составляет 130 Вт. Не превышайте это значение, чтобы не повредить динамики.

Как ухаживать за корпусом динамика?

Протирайте мягкой сухой тканью. При пятнах используйте ткань, смоченную в разбавленном нейтральном моющем средстве (5-6 раз водой) и хорошо отжатую. Не используйте спирт, растворители или химические средства.

Динамик имеет магнитную защиту?

Да, он магнитно защищен. Однако если вы заметили искажение цветов на близлежащем телевизоре, отодвиньте динамик или выключите телевизор на 15-30 минут.

Каковы размеры и вес динамика?

Размеры: 722 мм (Ш) x 175 мм (В) x 70 мм (Г) (без выступов). Вес: 5,2 кг.

Можно ли использовать динамик с усилителем малой мощности?

Да, но старайтесь не выкручивать усилитель на максимум, так как искажения могут повредить динамики. Предпочтительнее усилитель, подходящий для сопротивления 6 Ом.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-LX70-C PIONEER

Благодарим вас за покупку данного изделия компании Pioneer. Пожалуйста, полностью прочтите настоящие инструкции по эксплуатации, чтобы знать, как надлежащим образом работать с данной моделью. Прочитав инструкцию, сохраните ее в надежном месте для обращения к ней в будущем.

Перед началом работы

- Номинальное полное сопротивление этой акустической системы составляет 6 Ω. Подсоединяйте акустическую систему только к усилителям с полным сопротивлением нагрузки в 6 Ω (модели, у которых на выходных контактах на динамик указано “6 Ω”).

В целях предотвращения повреждения акустической системы в результате входной перегрузки, пожалуйста, соблюдайте следующие меры предосторожности:

• Не допускайте подачу на акустическую систему сигналов, мощность которых превышает значение максимально допустимой мощности на входе.
• При использовании графического эквалайзера для выделения звучания громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень громкости.
• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучания (гармоническое искажение усилителя увеличится, и это может повредить динамик).

Уход за корпусами динамиков

- В обычных условиях эксплуатации достаточно периодически протирать корпус мягкой тканью, чтобы поддерживать корпус в чистоте. При необходимости протрите мягкой тканью, смоченной в нейтральном моющем средстве, разбавленном пятью или шестью частями воды, и хорошо отжатой. Не используйте полироль или моющие средства для мебели. Никогда не используйте спирт, растворители, бензин, инсектицидные распылители или другие химические вещества на или рядом с данным устройством, поскольку это вызовет коррозию поверхности. При пользовании специальными салфетками, пропитанными химическим составом, внимательно прочтите прилагаемые к ним инструкции.

Очистка полированных поверхностей акустической системы

• При очистке полированной поверхности акустической системы осторожно протирайте ее сухой мягкой тканью или прилагаемой протирочной тканью.
• Использование запыленной или грубой ткани или сильное трение покрытия может привести к появлению на покрытии изделия царапин.
• Если чистить поверхность акустической системы влажной тканью, капли воды с поверхности могут проникнуть внутрь изделия и вызвать неполадки в работе.

Внимание

Установка

• Не располагайте динамик на неустойчивых поверхностях, поскольку это может привести к падению динамика, что может причинить ущерб или травмы.
• При подсоединении компонентов, выключайте и отсоединяйте ваше аудио/видео оборудование из розетки, читайте и соблюдайте все инструкции. Убедитесь в том, что вы используете правильные соединительные кабели.
• Устанавливая устройство, избегайте таких мест размещения, в которых оно может упасть и причинить травмы в случае стихийного бедствия (например, при землетрясении). Подробнее см. раздел стр. 5.
• Компания Pioneer не несет ответственности за любые несчастные случаи или ущерб, возникшие в результате неправильной установки, неправильной эксплуатации или модификации изделия, а также природных катастроф.

Пользование динамиками

• Не допускайте вывод через динамик искаженного звука в течение длительного периода времени. Это может вызвать повреждение динамика и создает потенциальную опасность возгорания и пожара.
• Не садитесь и не вставайте на динамик, а также не позволяйте детям играть на динамике. Это может привести к падению динамика, что может причинить ущерб или травмы.

ВНИМАНИЕ

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям.

Проверьте комплектность принадлежностей

- Стойка динамика x 1

- Скоба (для динамика/S) x 1

- Скоба (для динамика/L) x 1

- Скоба (для стены) x 1

• Шуруп (длинный) x 4

• Шуруп (короткий) x 2

• Противоскользящая подкладка x 1 (набор)
• Уплотнительная прокладка (для стойки динамика) x 1
• Самослипающееся крепление (крюк) x 2
• Самослипающееся крепление (петля) x 2
  • Протирочная ткань x 1
• Шаблон для крепления на стене x 1
• Инструкция по эксплуатации

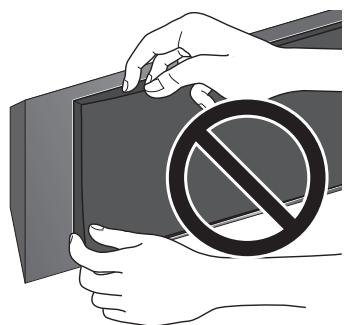

Решетка акустической системы

Решетка данной акустической системы не снимается. Не пытайтесь силой снять решетку, поскольку это может привести к повреждению решетки.

Данная акустическая система не может размещаться непосредственно на поверхности пола или полки. Всегда прикрепляйте к стене с помощью прилагаемых скоб или размещайте на ровной и надежной поверхности с помощью прилагаемой стойки под динамик.

- Данная акустическая система защищена магнитным экранированием. Однако, в зависимости от места установки, могут возникать цветовые искажения, если акустическая система установлена слишком близко к экрану телевизора. Если это произойдет, выключите выключатель питание телевизора и включите его снова через 15 до 30 минут. Если проблема сохранится, переместите акустическую систему подальше от телевизора.

Крепление на стене

• Убедитесь в том, что стена, к которой вы планируете прикрепить динамик, имеет достаточную прочность, чтобы удержать его.
• Помните о том, что акустическая система имеет большой вес. Неправильная установка динамика может привести к его падению и стать причиной ущерба или травм окружающих.
• Крепежные винты не прилагаются. Используйте винты, соответствующие материалу стены и весу динамиков.

Если вы не уверены в характеристиках и прочности стен, обратитесь за советом к специалисту.

Выбрав место установки (например, пространство на стене сверху и снизу от телевизора), прикрепите динамик, следуя следующей процедуре.

Прилагаются скобы (для динамика) двух типов. При использовании в сочетании с плазменным телевизором производства Pioneer, используйте L-образной скобой. Для крепления в стене заподлицо используйте S-образную скобу.

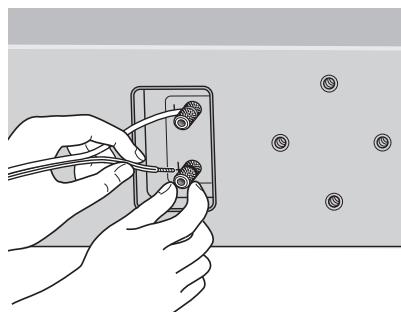

1 Подсоедините кабель динамика.

- Кабель динамика не прилагается в комплекте поставки данной акустической системы.

К данному динамику не прилагаются кабели динамиков, используемые для подсоединения к усилителю. Чтобы обеспечить корректную работу и самые высокие рабочие характеристики акустической системы, при выборе кабелей динамиков принимайте во внимание следующие факторы:

• По возможности, используйте кабели динамика типа Heavy Gauge и минимально необходимой длины.
• Кабели имеют разные характеристики. При выборе и эксплуатации любого кабеля помните об этом.
• Соединения на контактных разъемах динамика и усилителя следует выполнять настолько плотно и прочно, насколько это возможно, чтобы уменьшить контактное сопротивление.

При креплении динамика на стене с помощью скобы, подсоедините кабель динамика перед закреплением динамика на скобе.

• Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки усилителя.
• После подсоединения штепселей слегка потяните за кабели, чтобы убедиться, что концы кабелей прочно держатся в контактных разъемах. Плохой контакт может стать причиной появления шумов и прерывистого звучания.
• Убедитесь в том, что провода подсоединены к контактным разъемам с соблюдением полярности (+, −) как на динамике, так и на усилителе, в противном случае эффект объемного звучания не будет достигнут.

2 Приклейте прилагаемые шаблон для крепления на стене в области установки.

Прикрепите основу шаблона к монтажной поверхности с помощью липкой ленты и т. д. Убедитесь в том, что шаблон расположен ровно, чтобы не установить динамик криво. Приклеивание шаблона слишком близко к телевизору может привести к тому, что телевизор может помешать при установке динамиков. Убедитесь в том, что шаблон и телевизор не перекрывают друг друга.

Россия Шаблон

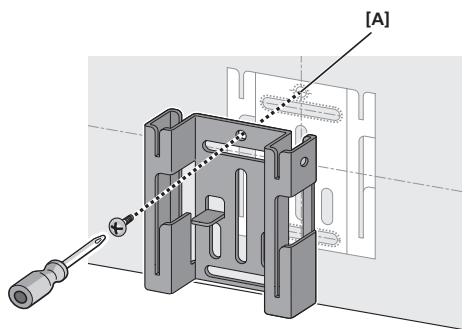

3 Временно присоедините скобу (для стены) в указанном на шаблоне месте.

Выровняйте скобу (для стены) с указанном на шаблоне местом и временно присоедините ее с помощью винта (рекомендуется винт диаметром 6 мм) в месте [A].

Отрегулируйте положение крепления скобы таким образом, чтобы она совпадала с шаблоном.

[A]

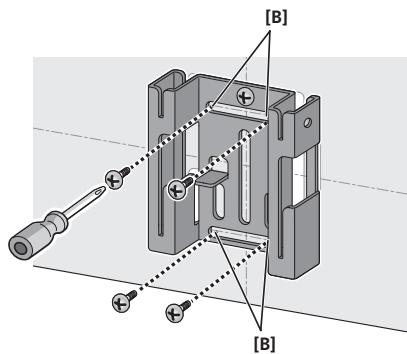

4 Прикрепите скобу (для стены).

Присоедините скобу с помощью винтов (рекомендуются винты диаметром 6 мм) в 4 местах [В] (рекомендуется). Также крепко затяните винт [А], который использовался для временного крепления скобы к стене. Чтобы избежать колебания или падения динамика, прочно закрепите скобу в нескольких местах.

• Затем удалите шаблон, разорвав его вдоль перфорации.
• Внизу приведен рисунок как пример закрепления скобы винтами в пяти местах. Место винта [А] и 4 места угловых винтов [В] (рекомендуется).

[B] [B]

5 Прикрепите скобу (для динамика) на динамик.

Закрепите скобу с помощью прилагаемых винтов (длинные) в 4 резьбовых отверстиях.

Данная акустическая система имеет уникальную конструкцию, благодаря которой способна управлять направленностью звука. В связи с этой функцией способ установка данной акустической системы отличается в зависимости от того, устанавливается она над или под телевизором. Прикрепите скобу в указанной внизу ориентации.

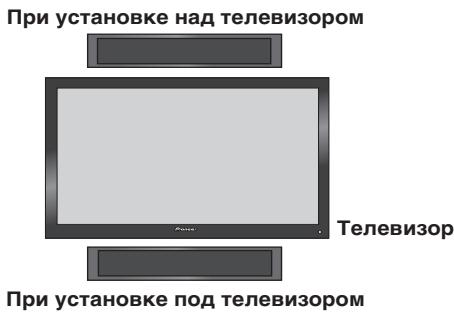

При установке над телевизором Телевизор При установке под телевизором

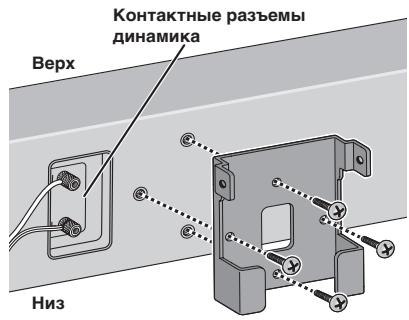

• При установке под телевизором

Прикрепите скобу таким образом, чтобы соединительные разъемы динамика оказались с левой стороны от нее, если смотреть с задней стороны динамика.

Верх Контактные разъемы динамика Низ

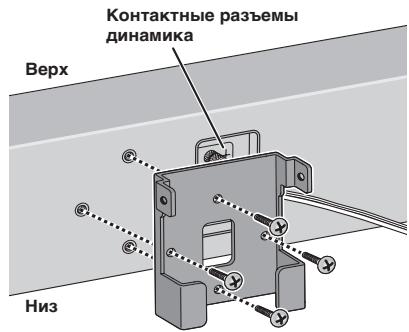

• При установке над телевизором

Прикрепите скобу таким образом, чтобы соединительные разъемы динамика оказались с правой стороны от нее, если смотреть с задней стороны динамика.

Верх Контактные разъемы динамика Низ

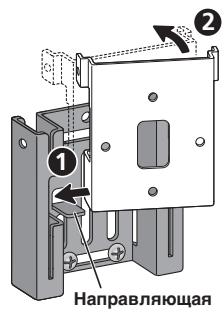

6 Закрепите динамик на скобе (для стены).

Поместите нижний левый край скобы (прикрепленной к динамика) поверх направляющей скобы (для стены) под диагональным углом (①).

Совместите правые стороны обеих скоб таким образом, чтобы они были горизонтальны друг другу (2).

Слегка передвиньте влево и задвиньте вниз до конца, выравнивая при этом левую выступающую часть с дорожкой в скобе (для стены) (③).

- Следующий рисунок не показывает динамик, прикрепленный к скобе (для динамик), в целях простоты описания.

① ② Направляющая

7 Закрепите скобы между собой с помощью винтов.

Закрепите скобы между собой с помощью прилагаемых винтов (коротких) в резьбовых отверстиях, расположенных вверху правой и левой частей скоб.

Если вы не можете закрепить обе стороны (например, из-за нехватки пространства для использования отвертки), обязательно закрепите с помощью винта одну из сторон.

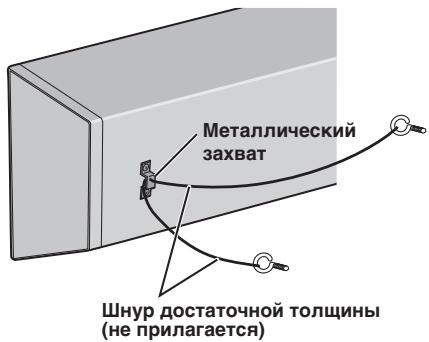

8 Прикрепите динамик к стене с помощью шнура.

Вверните два картинных крюка или подобные им приспособления в стену позади динамика. Пропустите толстый шнур (не прилагается) вокруг крюков и через металлический захват таким образом, чтобы зафиксировать динамик в устойчивом положении (обязательно убедитесь в том, что конструкция выдерживает вес динамика).

Металлический захват Шнур достаточной толщины (не прилагается)

- Не прикрепляйте металлический захват непосредственно к стене. Его следует использовать только в сочетании со шнуром повышенной жесткости для предотвращения падения динамика.

Расположение на полке с помощью стойки динамика

Данная акустическая система может размещаться на таких поверхности пола, как полки, с помощью прилагаемой стойки динамика. Помещайте на поверхностях с помощью противоскользящих подкладок или самослипающихся креплений на стойке динамика.

Не устанавливайте динамики на скользких поверхностях, поскольку сила сдерживания противоскользящих подкладок может оказаться недостаточной, чтобы предотвратить скольжение акустической системы.

1 Прикрепите противоскользящие подкладки или самослипающиеся крепления к стойке динамика.

- При использовании противоскользящих подкладок

Приклейте противоскользящие подкладки по краям основания стойки динамика.

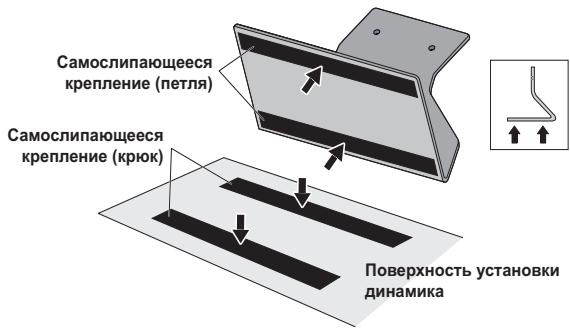

- При использовании самослипающихся креплений

Приклейте самослипающиеся крепления (петлевая сторона) в двух местах на основание стойки динамика.

Затем, приклейте самослипающееся крепление (сторона крюков) на поверхности, где планируется разместить стойку динамика.

Самослипающееся крепление (петля) Самослипающееся крепление (крюк) Поверхность установки динамика

2 Прикрепите уплотнительную прокладку к стойке динамика.

Прикрепите уплотнительную прокладку к стойке динамика в месте, где динамик будет прикреплен.

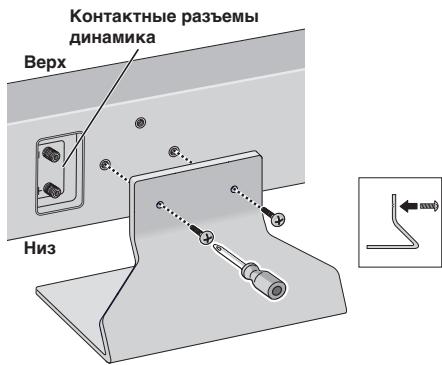

3 Прикрепите стойку динамика к динамику с помощью винтов.

Выровняйте между собой резьбовые отверстия в стойке динамика и в динамике и прочно заверните 2 из прилагаемых шурупов (длинные). Прикрепите скобу динамика таким образом, чтобы соединительные разъемы динамика оказались с левой стороны от нее, если смотреть с задней стороны динамика.

Контактные разъемы динамика Верх Низ

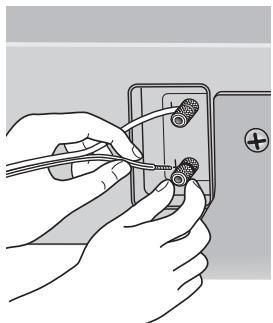

4 Подсоедините кабель динамика.

- Кабель динамика не прилагается в комплекте поставки данной акустической системы.

К данному динамику не прилагаются кабели динамиков, используемые для подсоединения к усилителю. Чтобы обеспечить корректную работу и самые высокие рабочие характеристики акустической системы, при выборе кабелей динамиков принимайте во внимание следующие факторы:

• По возможности, используйте кабели динамика типа Heavy Gauge и минимально необходимой длины.
• Кабели имеют разные характеристики. При выборе и эксплуатации любого кабеля помните об этом.
• Соединения на контактных разъемах динамика и усилителя следует выполнять настолько плотно и прочно, насколько это возможно, чтобы уменьшить контактное сопротивление.

При креплении динамиков на стене с помощью скоб, подсоедините кабели динамиков перед закреплением динамиков на скобах.

• Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки усилителя.
• После подсоединения штепселей слегка потяните за кабели, чтобы убедиться, что концы кабелей прочно держатся в контактных разъемах. Плохой контакт может стать причиной появления шумов и прерывистого звучания.
• Убедитесь в том, что провода подсоединены к контактным разъемам с соблюдением полярности (+ , -) как на динамике, так и на усилителе, в противном случае эффект объемного звучания не будет достигнут.

Технические характеристики

Корпус... Закрытого типа Closed-box (с магнитным экранированием)

Конфигурация....2 полосы

Низкочастотный динамик .....13-см, конус x2

Высокочастотный динамик.....2,5 см, купол

Номинальное полное сопротивление 6 Ω

Частотная характеристика....40 Гц до 50 000 Гц

Чувствительность.... 82 дБ

Максимальная входная мощность ..... 130 Вт

Частота разделения .....1,7 кГц

Габаритные размеры .....722 мм (Ш) x 175 мм (В) x 70 мм (Г)

(без выдающихся частей)

Bec 5,2 кг

Поставляемые в комплекте принадлежности

Стойка динамика ..... 1

Скоба (для динамика/S)....1

Скоба (для динамика/L) ..... 1

Скоба (для стены) 1

Шуруп (длинный) 4

Шуруп (короткий) 2

Противоскользящая подкладка....1 (набор)

Уплотнительная прокладка (для стойки динамика)....1

Самослипающееся крепление (крюк) .....2

Самослипающееся крепление (петля) ..... 2

Протирочная ткань.....1

Шаблон для крепления на стене....1

Инструкция по эксплуатации

- Внешний вид и технические характеристики могут быть изменены без предварительного уведомления.

является торговым знаком, наносимым на продукты, в которых применяется технология регулировки фазы Pioneer Phase Control Technology.

Эта технология позволяет получать высококачественное 5.1-канальное звучание без задержки в диапазоне низких частот.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

Примечание:

В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет
