S-LX70-C - Altoparlante centrale PIONEER - Manuale utente e istruzioni gratuiti

Marca	Pioneer
Modello	S-LX70-C
Tipo di prodotto	Altoparlante centrale
Configurazione	2 vie
Woofer	2 x cono da 13 cm
Tweeter	Cupola da 2,5 cm
Impedenza nominale	6 Ω
Risposta in frequenza	40 Hz - 50 000 Hz
Sensibilità	82 dB
Potenza di ingresso massima	130 W
Frequenza di incrocio	1,7 kHz
Dimensioni (L x A x P)	722 x 175 x 70 mm
Peso	5,2 kg
Alimentazione	Passiva (richiede amplificatore esterno)
Installazione	A parete o su scaffale (base fornita)
Schermatura magnetica	Sì
Accessori inclusi	Base, supporti murali, viti, antiscivolo, guarnizione, fascette velcro, panno per pulizia, dima di fissaggio
Manutenzione	Panno morbido asciutto; detergente neutro diluito se necessario
Sicurezza	Non posizionare su superficie instabile; utilizzare un cavo anticaduta per il fissaggio a parete

Domande frequenti - S-LX70-C PIONEER

Qual è l'impedenza dell'altoparlante centrale Pioneer S-LX70-C ?

L'impedenza nominale è di 6 Ω. Collegarla a un amplificatore che supporti un carico di 6 Ω.

Si può rimuovere la griglia dell'altoparlante?

No, la griglia non è rimovibile. Non tentare di rimuoverla con forza per evitare di danneggiare l'altoparlante.

Come installare l'altoparlante a parete?

Utilizzare il supporto a parete fornito. Fissarlo saldamente al muro con viti adatte (diametro 6 mm consigliato), quindi agganciare l'altoparlante utilizzando il supporto. È inclusa una dima di foratura.

Posso posizionare l'altoparlante su uno scaffale?

Sì, con la base dell'altoparlante fornita. Fissare la base sotto l'altoparlante utilizzando le viti lunghe, quindi posizionare il tutto su una superficie piana e stabile. Utilizzare gli antiscivolo o le fascette velcro.

Quali cavi utilizzare per il collegamento?

I cavi degli altoparlanti non sono forniti. Utilizzare cavi di grosso diametro e lunghezza minima per ridurre la resistenza. Rispettare le polarità (+ e -) per una corretta resa surround.

Qual è la potenza massima supportata dall'altoparlante?

La potenza di ingresso massima è di 130 W. Non superare questo valore per evitare di danneggiare i diffusori.

Come mantenere il cabinet dell'altoparlante?

Strofinare con un panno morbido e asciutto. Per le macchie, utilizzare un panno imbevuto di un detergente neutro diluito (5 a 6 parti di acqua) e ben strizzato. Non utilizzare alcol, diluenti o prodotti chimici.

L'altoparlante è schermato magneticamente?

Sì, è schermato magneticamente. Tuttavia, se si nota una distorsione dei colori su un televisore vicino, allontanare l'altoparlante o spegnere il televisore per 15 a 30 minuti.

Quali sono le dimensioni e il peso dell'altoparlante?

Dimensioni: 722 mm (L) x 175 mm (A) x 70 mm (P) (escluse protuberanze). Peso: 5,2 kg.

Posso usare l'altoparlante con un amplificatore di bassa potenza?

Sì, ma evitare di spingere l'amplificatore al massimo poiché la distorsione può danneggiare i diffusori. Preferire un amplificatore adatto all'impedenza di 6 Ω.

MANUALE UTENTE S-LX70-C PIONEER

Vi ringraziamo per avere acquistato questo prodotto Pioneer. Prima di usare il prodotto, leggere questo manuale d'istruzioni in modo da saperlo utilizzare correttamente. Finito di leggerlo, conservarlo in un luogo sicuro per poterlo riutilizzare in futuro.

Prima di cominciare

- L'impedenza nominale di questo diffusore è 6 Ω. Collegare il sistema di diffusori ad un amplificatore dotato di una impedenza di carico di 6 Ω (un modello con l'indicazione "6 Ω" sui terminali di uscita dei diffusori).

Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:

- Non alimentare il diffusore con potenza oltre il massimo concesso.

- Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell'amplificatore.

- Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell'amplificatore aumenterebbe e potreste danneggiare il diffusore.

Cura delle casse dei diffusori

- Per mantenere pulito il diffusore dovrebbe normalmente essere sufficiente strofinare con un panno morbido. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito sei o sette volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia. Non usare mai alcol, diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie. Quando si utilizzano dei panni trattati chimicamente, accertarsi di leggere con attenzione le istruzioni allegate.

Pulizia delle finiture lucide del sistema di diffusori

- Quando si esegue la pulizia delle finiture del sistema di diffusori, strofinare leggermente con un panno morbido; il panno morbido fornito in dotazione.

- Se si utilizza un panno polveroso o rigido oppure se si strofina lo schermo con forza, le finiture del prodotto potrebbero subire dei danni.

- Se si pulisce la superficie del sistema di diffusori con un panno bagnato, le goccioline di acqua che rimangono sulla superficie potrebbero entrare nel prodotto causando una disfuznione.

Attenzione

Installazione

• Non posizionare il diffusore su una superficie instabile dato che ciò può causare la caduta del diffusore e quindi danni o lesioni personali.
• Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.
• Nell'installare quest'unità, evitare le aree dove potrebbe cadere e causare ferimenti nel caso di disastri naturali (ad esempio un terremoto). Per ulteriori informazioni vedere pagina 5.
• Pioneer non è responsabile per qualsiasi incidente o danno risultante da installazione scorretta, uso inappropriato o modifica del prodotto oppure disastri naturali.

Uso dei diffusori

• Non fare emettere al diffusore suono distorto per lunghi periodi. Ciò potrebbe casuare danni al diffusore ed un potenziale rischio di incendio.
• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochi. Ciò potrebbe causare la caduta del diffusore causando danni o lesioni personali.

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata.

Conferma degli accessori

- Base diffusore x 1

- Staffa (per diffusore/L) x 1

- Staffa (per parete) x 1

- Vite (lunga) x 4

- Vite (corta) x 2

• Cuscinetto antisdrucciolo x 1 (set)
- Guarnizione (per base diffusore) x 1
- Elemento di fissaggio adesivo (gancio) x 2
- Elemento di fissaggio adesivo (anello) x 2
- Panno per pulizia x 1
- Sagoma per montaggio a parete x 1
- Istruzioni di utilizzo

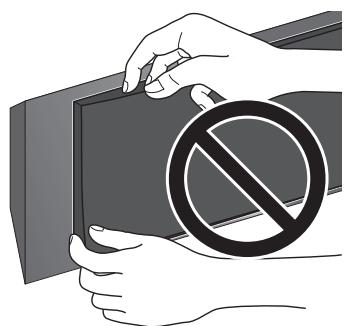

Griglia del sistema di diffusori

La griglia del sistema di diffusori non può essere rimossa. Non tentare di rimuoverla forzatamente in quanto ciò potrebbe causare dei danni alla griglia stessa.

Installazione del diffusore

Questo sistema di diffusori non può essere appoggiato direttamente sulla superficie di pavimenti o scaffali. Applicarlo ad una parete utilizzando sempre le staffe in dotazione oppure posarlo su una superficie piana e sicura utilizzando la base in dotazione.

- Questo diffusore è schermato magneticamente. Tuttavia, se il diffusore fosse installato estremamente vicino ad un televisore, esso può causare aberrazioni cromatiche. Se ciò dovesse accadere, portare l'interruttore di alimentazione del televisore su OFF e quindi riportarlo su ON dopo 15 a 30 minuti circa. Se il problema persiste, allontanare il sistema di diffusori dal televisore.

Montaggio a parete

• Accertarsi che la parete su cui si intende montare il diffusore sia sufficiente robusta da sorreggerlo.
• Ricordare che il sistema di diffusori è pesante. Una installazione inappropriata del diffusore potrebbe causarne la caduta con conseguenti danni o lesioni alle persone vicine.
• Le viti per il montaggio non sono fornite in dotazione. Utilizzare viti adatte al materiele della parete ed in grado di sorreggere il peso dei diffusori.

Se si avessero dei dubbi sulla qualità e la robustezza delle pareti, consultare un professionista.

Una volta decisa la posizione di installazione (come gli spazi sulla parete sopra e sotto al televisore), applicare il diffusore con le procedure seguenti.

Vengono forniti in dotazione due tipi di staffe (per il diffusore). Quando si utilizza il sistema assieme ad un televisore al plasma Pioneer, utilizzare la staffa del tipo a L. Quanso si esegue un montaggio a livello contro la parete, utilizzare la staffa del tipo a S.

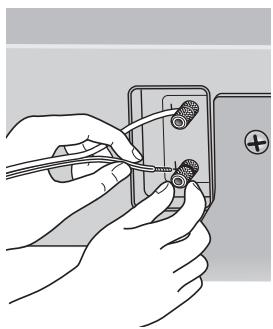

1 Collegare il cavo del diffusore.

- Il cavo del diffusore non è incluso con questo sistema di diffusori.

Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore. Nello scegliere i cavi dei diffusori, per poter ottenere il meglio che possono dare prendere sempre il considerazione i fattori seguenti:

• Usare cavi per diffusori di grosso diametro, se possibile, e ridurne al minimo la lunghezza.
• I cavi hanno caratteristiche differenti. Non dimenticare mai questo fatto nello sceglierli.
• I collegamenti coi terminali dei diffusori e dell'amplificatore devono essere il più stretti e sicuri possibile per aiutare a ridurre la resistenza del contatto.

Quando si monta il diffusore su una parete usando la staffa, collegare il cavo del diffusore prima di applicare il diffusore alla staffa.

• Se i conduttori dei cavi' fuoriescono dai terminali ed entrano in contatto l'uno con l'altro, il carico addizionale posto sull'amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.
• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.
• Accertarsi di collegare i fili ai terminali di polarità corretta (+, -) sul diffusore e sull'amplificatore altrimenti l'effetto surround appropriato non verrà prodotto.

2 Incollare la sagoma di montaggio a parete fornita in dotazione all'area di installazione.

Applicare la sagoma a livello col suolo utilizzando un adesivo come del nastro. Accertarsi che la sagoma sia dritta per evitare di montare il duffusore storto. Incollando la sagoma troppo vicino al televisore si può avere il televisore che intralcia i diffusori al momento dell'installazione. Accertarsi che la sagoma ed il televisore non si sovrappongano.

Sagoma

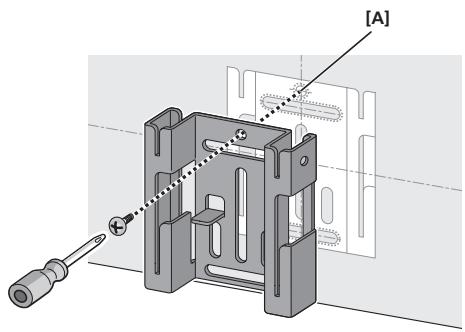

3 Applicare provvisoriamente la staffa (da parete) sulla posizione specificata sulla sagoma.

Allineare la staffa (da parete) alla posizione specificata sulla sagoma, e provvisoriamente applicarla con la vite (diametro vite raccomandato 6 mm) nella posizione [A].

Regolare la posizione di installazione della staffa in modo che essa sia allineata con la sagoma.

[A]

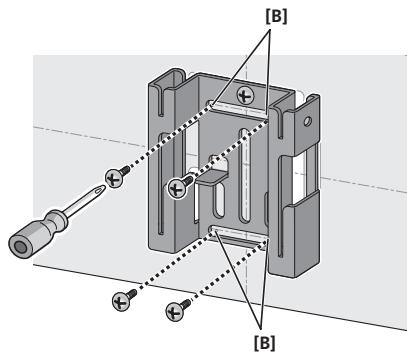

4 Applicare la staffa (da parete).

Applicare la staffa con le viti (diametro raccomandato 6 mm) nelle 4 posizioni [B] (raccomandate). Stringere saldamente anche la vite [A] utilizzata per applicare provvisoriamente la staffa al muro. Per evitare che il diffusore oscilli o cada, fissare saldamente la staffa nelle varie posizioni.

• Dopo, rimuovere la sagoma strappandola lungo la perforazione.
• L'illustrazione seguente è un esempio di applicazione della staffa con le viti in cinque posizioni: Posizione vite [A] e 4 angoli posizioni vite [B] (raccomandate).

[B] [B]

5 Applicare la staffa (da parete) al diffusore.

Applicare la staffa con le viti in dotazione (lunghe) nei quattro fori per le viti.

Questo sistema di diffusori adotta un design unico che cointrolla la direzionalità del suono. A causa di questa caratteristica, questo sistema di diffusori deve essere montato in modo diverso a seconda che venga installato sopra o sotto al televisore. Applicare le staffe nella direzione descritta in basso.

Quando si installa sopra al televisore Television

Quando si installa sotto al televisore

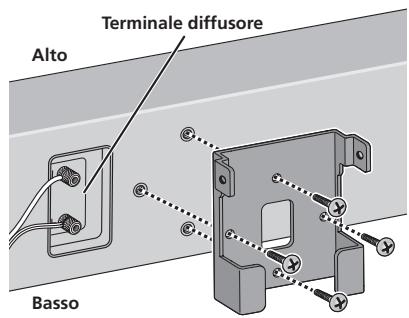

• Quando si installa sotto al televisore

Applicare la staffa in modo che il terminale del diffusore sia sulla sua sinistra quando si guarda il retro del diffusore.

Terminal diffusore Alto Basso

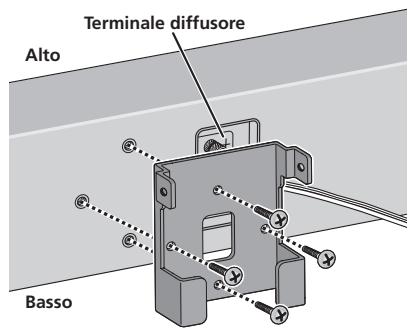

• Quando si installa sopra al televisore

Applicare la staffa in modo che il terminale del diffusore sia sulla sua destra quando si guarda il retro del diffusore.

Terminalia diffusore Alto Basso

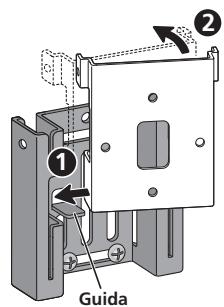

6 Applicare il diffusore sulla staffa (da parete).

Posizionare il bordo inferiore sinistro della staffa (applicata al diffusore) sopra alla guida della staffa (da parete) da un angolo diagonale (1).

Avvicinare uno all'altro il lato destro di ciascuna staffa in modo che essi siano orizzontali uno rispetto all'altro (2).

Muovere leggermente verso sinistra e far scorrere in basso fino a fermarsi mentre si allinea la sezione sporgente sinistra con la scanalatura della staffa (da parete) (3).

- L'illustrazione seguente non mostra il diffusore applicato alla staffa (per il diffusore) per motivi di descrizione.

7 Fissare assieme saldamente le staffe con le viti.

Fissare assieme le staffe utilizzando le viti in dotazione (corte) nei fori per le viti posizionati in alto sui lati sinistro e destro delle staffe. Se non si è in grado di fissare entrambi i lati (come nel caso di mancanza di spazio per usare un cacciavite), accertarsi che un lato sia fissato con una vite.

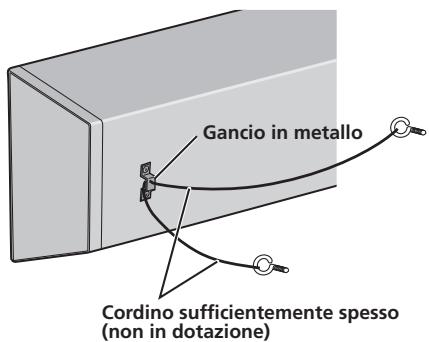

8 Fissare il diffusore alla parete con un cordino.

Avvitare due ganci per fotografie o simili sulla parete dietro al diffusore. Passare un cordino spesso (non in dotazione) attorno ai ganci e attraverso la chiusura metallica in modo che il diffusore sia stabilizzato (accertri che supporti il peso del diffusore).

Gancio in metallo Cordino sufficientemente spesso (non in dotazione)

- Non collegare il pezzo di metallo direttamente al muro. Deve venire usato solo con una corda robusta in modo che il diffusore non abbia a cadere.

Installazione su uno scaffale usando la base per diffusori

Questo sistema di diffusori può essere installato su superfici come dei scaffali utilizzando la base per diffusori in dotazione. Posare sulle superfici utilizzando cuscinetti antisdrucciolo o elementi di fissaggio adesivi sulla base per diffusori.

Non installare i diffusori su superfici scivolose dato che la forza dei cuscinetti antisdrucciolo potrebbe essere insufficiente a prevenire il scivolamento dei diffusori stessi.

1 Applicare i cuscinetti antisdrucciolo o gli elementi di fissaggio adesivi alla base del diffusore.

• Quando si utilizzano i cuscinetti antisdrucciolo

Incollare i cuscinetti antisdrucciolo su ciascn bordo del fondo della base del diffusore.

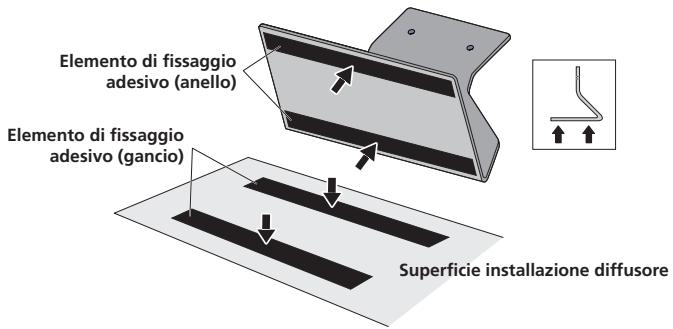

• Quando si utilizzano gli elementi di fissaggio adesivi

Incollare un elemento di fissaggio adesivo (lato anello) in due posizioni sul fondo della base del diffusore.

Quindi, incollare un elemento di fissaggio adesivo (lato gancio) sulla superficie dove la base del diffusore verrà installata.

Elemento di fissaggio adesivo (anello) Elemento di fissaggio adesivo (gancio) Superficie installazione diffusore

2 Applicare la guarnizione alla base del diffusore.

Applicare la guarnizione alla superficie della base del diffusore dove il diffusore sarà montato.

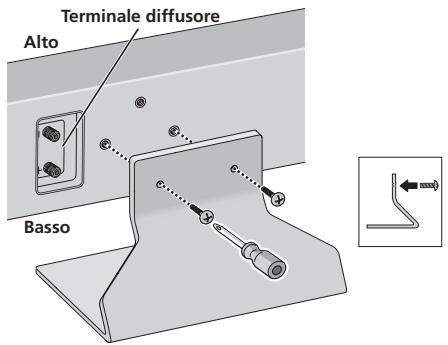

3 Applicare la base del diffusore al diffusore con le viti.

Allineare i fori delle viti della base del diffusore e del diffusore ed avvitare saldamente 2 delle viti in dotazione (lunghe). Applicare la base del diffusore in modo che il terminale del diffusore sia sulla sinistra guardando il retro del diffusore.

Terminalale diffusore Alto Basso

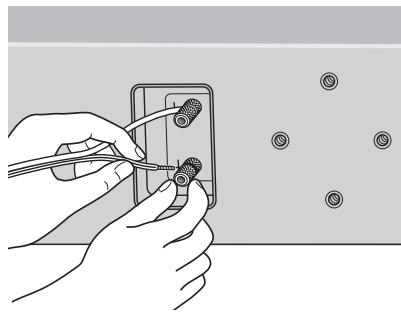

4 Collegare il cavo del diffusore.

- Il cavo del diffusore non è incluso con questo sistema di diffusori.

Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore. Nello scegliere i cavi dei diffusori, per poter ottenere il meglio che possono dare prendere sempre il considerazione i fattori seguenti:

• Usare cavi per diffusori di grosso diametro, se possibile, e ridurne al minimo la lunghezza.
• I cavi hanno caratteristiche differenti. Non dimenticare mai questo fatto nello sceglierli.
• I collegamenti coi terminali dei diffusori e dell'amplificatore devono essere il più stretti e sicuri possibile per aiutare a ridurre la resistenza del contatto.

Quando si montano i diffusori su una parete usando le staffe, collegare i cavi dei diffusori prima di applicare i diffusori alle staffe.

• Se i conduttori dei cavi' fuoriescono dai terminali ed entrano in contatto l'uno con l'altro, il carico addizionale posto sull'amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.
• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.
• Accertarsi di collegare i fili ai terminali di polarità corretta (+, -) sul diffusore e sull'amplificatore altrimenti l'effetto surround appropriato non verrà prodotto.

Dati tecnici

Cassa .....Tipo a cassa chiusa (schermato magneticamente)

Configurazione.... a 2 vie

Woofer.... cono da 13 cm x2

Tweeter....cupola da 2,5 cm

Impedenza nominale 6 Ω

Risposta in frequenza.....da 40 Hz a 50 000 Hz

Sensibilità ....82 dB

Potenza in ingresso massima 130 W

Frequenza di crossover 1,7 kHz

Dimensioni esterne ..... 722 mm (L) x 175 mm (A) x 70 mm (P)

(Sporgenze escluse)

Peso 5,2 kg

Accessori in dotazione

Base diffusore.... 1

Staffa (per diffusore/S) 1

Staffa (per diffusore/L) 1

Staffa (per parete) 1

Vite (lunga) 4

Vite (corta) 2

Cuscinetto antisdrucciolo 1 (set)

Guarnizione (per base diffusore) 1

Elemento di fissaggio adesivo (gancio) 2

Elemento di fissaggio adesivo (anello) 2

Panno per pulizia 1

Sagoma per montaggio a parete.... 1

Istruzioni di utilizzo

- Aspetto e dati tecnici soggetti a cambiamenti senza preavviso.

è un marchio di fabbrica messo sul prodotto che utilizza la tecnologia Phase Control di Pioneer.

La tecnologia permette 5.1 ch di grado elevato con assenza di ritardi nell'area dei bassi.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

Liukuestolevy 1 (setti)

Registra il tuo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantaggi puoi ottenere!
