S-LX70-C - Keskikaiutin PIONEER - Ilmainen käyttöohje ja opas

Merkki	Pioneer
Malli	S-LX70-C
Tuotetyyppi	Keskikaiutin
Konfiguraatio	2-tie
Bassokaiutin	2 x 13 cm kartio
Diskanttikaiutin	2,5 cm kupoli
Nimellisimpedanssi	6 Ω
Taajuusalue	40 Hz – 50 000 Hz
Herkkyys	82 dB
Suurin syöttöteho	130 W
Jakotaajuus	1,7 kHz
Mitat (L x K x S)	722 x 175 x 70 mm
Paino	5,2 kg
Virtalähde	Passiivinen (vaatii ulkoisen vahvistimen)
Asennus	Seinälle tai hyllylle (jalusta mukana)
Magneettisuoja	Kyllä
Mukana tulevat tarvikkeet	Jalusta, seinätuet, ruuvit, liukumattomat aluslevyt, tiiviste, tarranauhat, puhdistusliina, kiinnitys sabluuna
Huolto	Pehmeä kuiva liina; tarvittaessa laimennettu neutraali pesuaine
Turvallisuus	Älä aseta epävakaalle alustalle; käytä putoamissuojanarua seinäasennuksessa

Usein kysytyt kysymykset - S-LX70-C PIONEER

Mikä on Pioneer S-LX70-C -keskikaiuttimen impedanssi?

Nimellisimpedanssi on 6 Ω. Kytke se vahvistimeen, joka tukee 6 Ω:n kuormitusta.

Voiko kaiuttimen ritilän poistaa?

Ei, ritilää ei voi irrottaa. Älä yritä poistaa sitä väkisin, sillä se voi vahingoittaa kaiutinta.

Kuinka kaiutin asennetaan seinälle?

Käytä mukana tulevaa seinätukea. Kiinnitä se lujasti seinään sopivilla ruuveilla (suositeltava halkaisija 6 mm) ja ripusta kaiutin tukeen. Poraamisen sabluuna on mukana.

Voinko sijoittaa kaiuttimen hyllylle?

Kyllä, mukana tulevan kaiutinjalustan avulla. Kiinnitä jalusta kaiuttimen alle pitkillä ruuveilla ja aseta kokoonpano tasaiselle, vakaalle alustalle. Käytä liukumattomia aluslevyjä tai tarranauhoja.

Mitä kaapeleita käytetään liitäntään?

Kaiutinkaapeleita ei toimiteta mukana. Käytä paksuja ja mahdollisimman lyhyitä kaapeleita vastuksen vähentämiseksi. Noudata napaisuuksia (+ ja -) oikean surround-äänen saamiseksi.

Mikä on kaiuttimen enimmäisteho?

Suurin syöttöteho on 130 W. Älä ylitä tätä arvoa, jotta kaiutinelementit eivät vaurioidu.

Kuinka kaiuttimen koteloa hoidetaan?

Puhdista pehmeällä ja kuivalla liinalla. Tahroja varten käytä liinaa, joka on kostutettu laimennetulla neutraalilla pesuaineella (5-6 osaa vettä) ja hyvin puristettu. Älä käytä alkoholia, ohenninta tai kemikaaleja.

Onko kaiutin magneettisesti suojattu?

Kyllä, se on magneettisesti suojattu. Jos kuitenkin havaitset värisäröä lähellä olevassa televisiossa, siirrä kaiutinta kauemmaksi tai sammuta televisio 15-30 minuutiksi.

Mitkä ovat kaiuttimen mitat ja paino?

Mitat: 722 mm (L) x 175 mm (K) x 70 mm (S) (ilman ulokkeita). Paino: 5,2 kg.

Voiko kaiutinta käyttää heikkotehoisen vahvistimen kanssa?

Kyllä, mutta vältä vahvistimen käyttämistä täydellä teholla, sillä särö voi vahingoittaa kaiutinelementtejä. Käytä mieluiten vahvistinta, joka on sovitettu 6 Ω:n impedanssille.

KÄYTTÖOHJE S-LX70-C PIONEER

Kiitämme tämän Pioneer-laitteen hankinnasta. Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi. Kun ohjeet on luettu, pane ne säilöön johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät.

Ennen kuin aloitat

- Tämän kaiutinjärjestelmän nimellisimpedanssi on 6 Ω. Liitä tämä kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi on 6 Ω (malli, jossa "6 Ω" näkyy kaiuttimen lähtöliittimissä).

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon.
• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.
• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua).

Kaiuttimen pintojen hoito

- Tavallisessa käytössä pinnat pysyvät puhtaina, kun ne pyyhitään pehmeällä liinalla. Jos tarpeen, pyyhi liinalla, joka on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä huonekaluvahoja tai puhdistimia. Älä koskaan käytä alkoholia, tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja tämän laitteen läheisyydessä, sillä ne syövyttävät pintaa. Kun käytät kemiallisesti käsiteltyjä liinoja, lue niiden käyttöohjeet huolellisesti.

Kaiutinjärjestelmän kiiltävän pinnan puhdistaminen

• Kun puhdistat kaiutinjärjestelmän pintoja, pyyhi ne varovasti kuivalla, pehmeällä, varusteisiin kuuluvalla puhdistuskankaalla.
• Jos käytetään pölyistä tai kovaa kangasta tai jos pintaa hangataan voimakkaasti, pintaan tulee naarmuja.
• Jos kaiutinjärjestelmän pinnat puhdistetaan märällä kankaalla, vesipisaroita saattaa päästä pinnalta laitteen sisään, jolloin se menee epäkuntoon.

Huomautus

Asennus

• Älä sijoita kaiutinta epävakaalle pinnalle, sillä kaiutin saattaa pudota ja aiheuttaa vaurioita ja vahinkoja.
• Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja.
• Kun laite sijoitetaan, vältä paikkoja, joista se saattaa pudota ja aiheuttaa vahinkoja luonnonmullistuksen (esimerkiksi maanjäristyksen) sattuessa. Katso lisätietoja sivu 5.
• Pioneer ei vastaa onnettomuuksista ja vahingoista, jotka ovat seurausta virheellisestä asennuksesta, virheellisestä käytöstä, laitteen rakenteen muuttamisesta tai luonnonmullistuksista.

Kaiuttimien käyttö

• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa vahingoittaa kaiutinta ja aiheuttaa tulipalovaaran.
• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja.

MUISTUTUS

Näissä kovaäänisliitännöissä saattaa olla VAARALLINEN

JÄNNITE. Kun liität tai kytket irti kovaääniskaapeleita, sähköiskun välttämiseksi älä kosketa eristämättöiä osia ennen virtajohdon irroittamista.

Vakiovarusteiden tarkastus

- Kaiutinteline x 1

- Kiinnike (seinälle) x 1

- Ruuvi (pitkä) x 4

- Ruuvi (lyhyt) x 2

• Liukuestolevy x 1 (setti)
• Tiiviste (kaiutintelineelle) x 1
- Itsekiinnittyvä kiinnitin (koukku) x 2
- Itsekiinnittyvä kiinnitin (silmukka) x 2
- Puhdistuskangas x 1
- Kaavain seinälle tapahtuvaa kiinnitystä varten x 1
- Käyttöohjeet

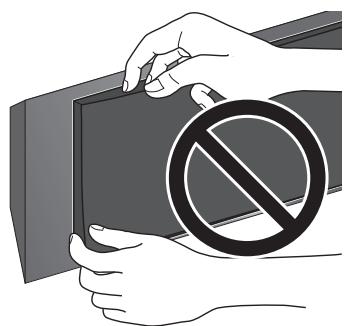

Kaiutinjärjestelmän verkko

Tämän kaiutinjärjestelmän verkkoa ei voi irrottaa. Älä yritä irrottaa sitä väkisin, koska verkko saattaa tällöin vahingoittua.

Tätä kaiutinjärjestelmää ei voi sijoittaa suoraan lattialle tai hyllylle. Kiinnitä seinälle aina käyttämällä varusteisiin kuuluvia kiinnikkeitä tai aseta tasaiselle ja lujalle pinnalle käyttämällä varusteisiin kuuluvaa kaiutintelinettä.

- Tämä kaiutinjärjestelmä on magneettisesti eristetty. Asennuspaikasta riippuen värihäiriöitä saattaa kuitenkin esiintyä, jos kaiutinjärjestelmä asennetaan erittäin lähelle televisiovastaanottimen kuvaruutua. Jos näin käy, katkaise televisiovastaanottimen virtakytkin asentoon OFF ja kytke se sitten uudelleen asentoon ON 15-30minuutin kuluttua. Jos ongelma ei korjaannu, sijoita kaiutinjärjestelmä kauemmas televisiovastaanottimesta.

Asennus seinälle

• Varmista, että seinä, jolle kaiutin aiotaan asentaa, on riittävän vahva.
• Muista, että kaiutinjärjestelmä on painava. Kaiuttimen virheellinen asennus saattaa aiheuttaa sen, että se putoaa ja vahingoittaa lähellä olevia.
• Asennusruuvit eivät kuulu varusteisiin. Käytä seinämateriaalille ja kaiuttimen painolle sopivia ruuveja.

Jos et tiedä onko seinä tarpeeksi vahva kannattamaan kaiuttimien painon, kysy neuvoa ammattihenkilöltä.

Kun asennuspaikka on valittu (esimerkiksi paikka seinältä TV:n ylä-tai alapuolella), kiinnitä kaiutin suorittamalla seuraavat toimenpiteet.

Varusteisiin kuuluu kahdenlaisia kiinnikkeitä (kaiuttimelle). Kun kaiutinta käytetään yhdessä Pioneerin plasmatelevision kanssa, käytä L-tyyppistä kiinnikettä. Kun kaiutin asennetaan seinää vasten, käytä S-tyyppistä kiinnikettä.

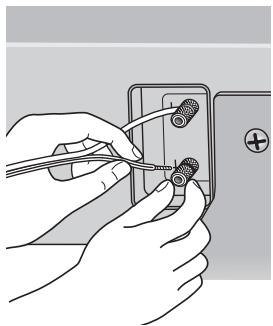

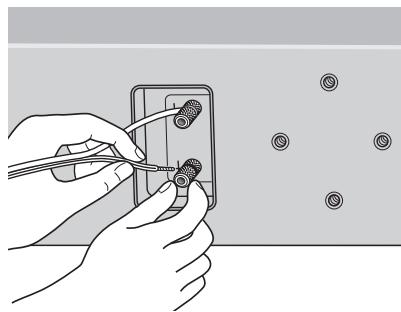

1 Liitä kaiutinjohto.

- Kaiutinjohto ei kuulu tämän kaiutinjärjestelmän varusteisiin.

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja vahvistimeen tapahtuvaa liittämistä varten. Ota seuraavat seikat huomioon, kun valitset kaiutinjohtoja, jotta kaiuttimet toimisivat parhaalla mahdollisella tavalla:

• Jos mahdollista, käytä mitoiltaan tukevaa kaiutinjohtoa ja pidä johdot mahdollisimman lyhyinä.
• Johdoilla on erilaiset tekniset ominaisuudet. Pidä tämä mielessäsi, kun valitset johtoa.
• Kontaktivastuksen vähentämiseksi kaiuttimien ja vahvistimen liitäntöjen liitännät on tehtävä mahdollisimman lujiksi.

Kun kaiutin asennetaan seinälle kiinnikettä käyttämällä, liitä kaiutinjohto ennen kuin kaiutin kiinnitetään kiinnikkeeseen.

• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet pääsevät koskettamaan toisiaan, vahvistimeen kohdistuu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu.
• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin. Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.
• Liitä johtimet liittimen oikeisiin napoihin (+, -) kaiuttimessa ja vahvistimessa, muuten oikeaa ympäristötilatehostetta ei saada.

2 Kiinnitä varusteisiin kuuluva asennuskaavain asennuspaikkaan.

Kiinnitä kaavain suoraan esim. teipillä. Varmista, että kaavain on suorassa, jotta kaiuttimet eivät tule vinoon. Kaavaimen kiinnittäminen liian lähelle TV-vastaanotinta saattaa aiheuttaa sen, että TV on kaiuttimen tiellä asennettaessa. Varmista, että kaavain ja TV eivät kosketa toisiaan.

Kaavain

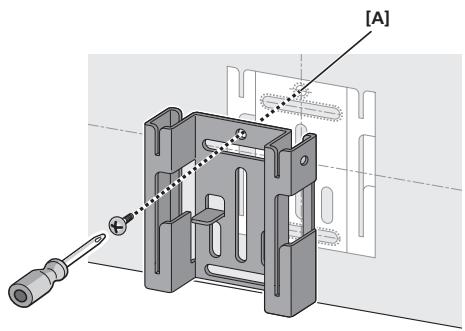

3 Kiinnitä tilapäisesti kiinnike (seinäkiinnike) merkittyyn paikkaan kaavaimessa.

Sovita kiinnike (seinäkiinnike) merkittyyn paikkaan kaavaimessa ja kiinnitä tilapäisesti ruuvilla (suositellaan halkaisijaltaan 6 mm ruuveja) paikkaan [A].

Säädä kiinnikkeen kiinnitysosa niin, että se on kaavaimen kohdalla.

[A]

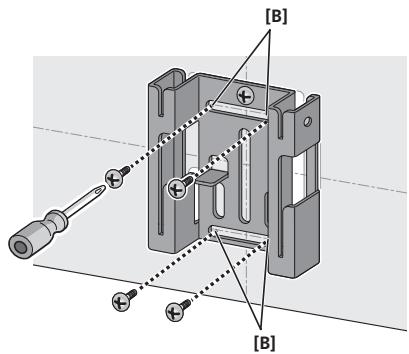

4 Kiinnitä kiinnike (seinälle).

Kiinnitä kiinnike ruuveilla (suositellaan halkaisijaltaan 6 mm ruuveja) 4 paikkaan [B] (suositus). Kiristä myös lujasti ruuvi [A], jota käytettiin kiinnikkeen tilapäiseen seinälle kiinnittämiseen. Jotta kaiutin ei heilu eikä putoa, kiinnitä kiinnike lujasti useammasta paikasta.

• Ota sitten kaavain pois repimällä rei'itystä pitkin.
• Seuraavassa kuvassa on esimerkki kiinnikkeen kiinnittämisestä ruuveilla viidestä kohdasta: Ruuvipaikka [A] ja ruuvipaikan 4 kulmaa [B] (suositus).

[B] [B]

5 Kiinnitä kiinnike (kaiuttimelle) kaiuttimeen.

Kiinnitä kiinnike varusteisiin kuuluvilla ruuveilla (pitkä) 4 ruuvipaikassa.

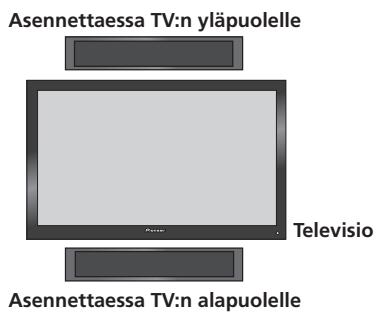

Kaiutinjärjestelmä on muotoiltu ainutlaatuisella tavalla, jonka avulla säädetään äänen suuntaavuutta. Tämän ominaisuuden johdosta kaiutinjärjestelmä on asennettava eri tavalla riippuen siitä asennetaanko se TV-vastaanottimen ylä- vai alapuolelle. Kiinnitä kiinnikkeet alla kuvatussa suunnassa.

Asennettaessa TV:n yläpuolelle Television Asennettaessa TV:n alapuolelle

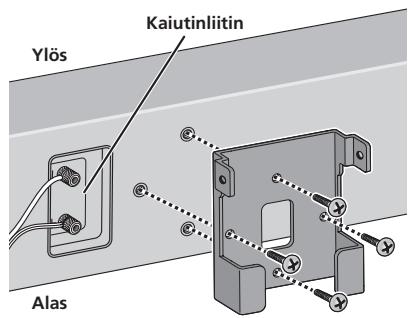

• Kun asennetaan TV:n alapuolelle

Kiinnitä kiinnike niin, että kaiutinliitin on vasemmalla puolella kaiuttimen takaa katsottuna.

Ylös Kaiutinliitin Alas

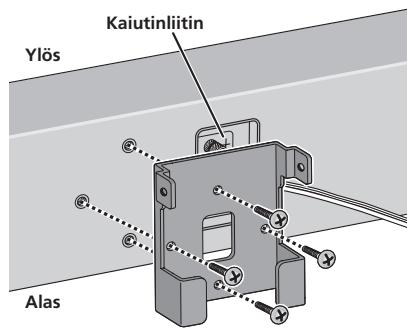

• Kun asennetaan TV:n yläpuolelle

Kiinnitä kiinnike niin, että kaiutinliitin on oikealla puolella kaiuttimen takaa katsottuna.

Ylös Kaiutinliitin Alas

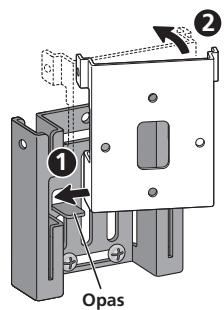

6 Kiinnitä kaiutin kiinnikkeeseen (seinälle).

Aseta kiinnikkeen (kiinnitetty kaiuttimeen) vasen alareuna kiinnikkeen (seinälle) yläohjaimeen viistokulmasta (1).

Vie kummankin kiinnikkeen oikea puoli yhteen niin, että se ovat horisontaalisessa asennossa toisiinsa nähden (2).

Siirrä hieman vasemmalle ja alas, kunnes se pysähtyy, asettamalla samalla vasemmalla esiintyöntyvän osan kiinnikkeen (seinä) vakoon (③).

- Seuraavassa kuvassa ei näytetä kiinnikkeeseen (kaiuttimelle) kiinnitettyä kaiutinta selostustarkoitusten vuoksi.

① ② Opas

7 Kiinnitä kiinnikkeet yhteen ruuveilla.

Kiinnitä kiinnikkeet yhteen varusteisiin kuuluvilla ruuveilla (lyhyet) kiinnikkeiden oikean ja vasemman puolen päällä olevista ruuviaukoista.

Jos et voi kiinnittää kumpaakin puolta (esim. ei ole tilaa käyttää ruuviavainta), varmista, että toinen puoli kiinnitetään ruuvilla.

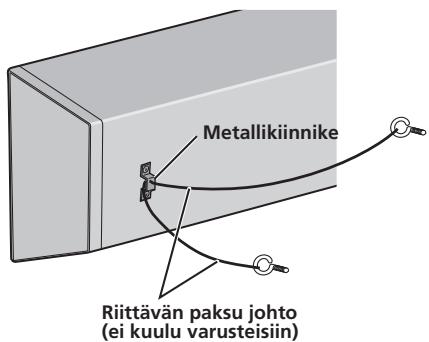

8 Kiinnitä kaiutin seinään johdolla.

Ruuvaa kaksi taulukoukkua tms. seinälle kaiuttimen taakse. Kuljeta paksu johto (ei kuulu varusteisiin) koukkujen ja metallikiinnikkeen ympäri niin, että kaiutin on vakaa (testaa, että johto kestää kaiuttimen painon).

Metallikiinnike Riittävän paksu johto (ei kuulu varusteisiin)

- Älä kiinnitä metallikiinnikettä suoraan seinään. Sitä tulee käyttää vain vahvikejohdon kanssa estämään kaiuttimen kaatuminen.

Sijoittaminen hyllylle kaiutintelinettä käyttämällä

Tämä kaiutinjärjestelmä voidaan sijoittaa pinnoille kuten esimerkiksi hyllylle käyttämällä varusteisiin kuuluvaa kaiutintelinettä. Kun sijoitat sen jollekin pinnalle, kiinnitä liukuestelevyt tai itsekiinnittyvät kiinnikkeet kaiutintelineeseen.

Älä sijoita kaiuttimia liukkaille pinnoille, koska liukuesteiden pito ei kenties ole riittävä estämään kaiutinjärjestelmän liukumista.

1 Kiinnitä liukuestelevyt tai itsekiinnittyvät kiinnikkeet kaiutintelineeseen.

- Kun käytetään liukuestolevyjä

Liimaa liukuestelevyt kaiutintelineen pohjan kuhunkin reunaan.

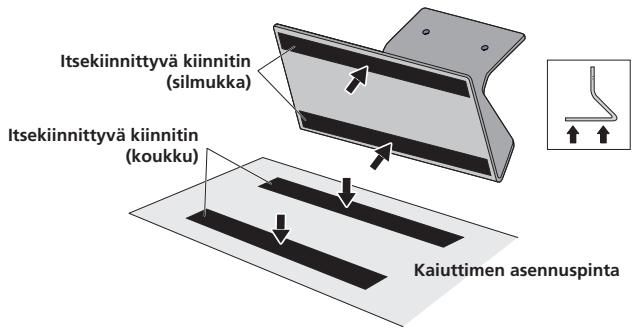

- Kun käytetään itsekiinnittyviä kiinnikkeitä

Liimaa itsekiinnittyvä kiinnike (silmukkapuoli) kahteen paikkaan kaiutintelineen pohjaan.

Liimaa sitten itsekiinnittyvä kiinnike (koukkupuoli) pinnalle, johon kaiutinteline sijoitetaan.

Itsekiinnittyvä kiinnitin (silmukka) Itsekiinnittyvä kiinnitin (koukku) Kaiuttimen asennuspinta

2 Kiinnitä tiiviste kaiutintelineeseen.

Kiinnitä tiiviste sille kaiutintelineen pinnalle, johon kaiutin asennetaan.

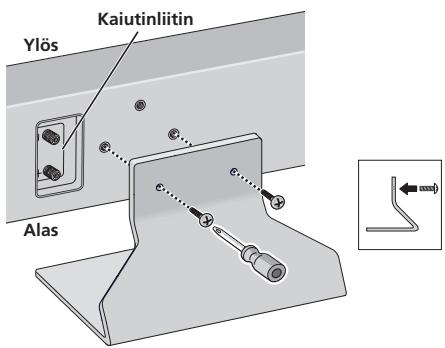

3 Liitä kaiutinteline kaiuttimeen ruuveilla.

Aseta kaiutintelineen ja kaiuttimen ruuviaukot kohdakkain ja ruuvaa lujasti paikalleen 2 varusteisiin kuuluvaa ruuvia (pitkä). Kiinnitä kaiutinteline niin, että kaiutinliitin on vasemmalla puolella kaiuttimen takaa katsottuna.

Ylös Kaiutinliitin Alas

4 Liitä kaiutinjohto.

- Kaiutinjohto ei kuulu tämän kaiutinjärjestelmän varusteisiin.

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja vahvistimeen tapahtuvaa liittämistä varten. Ota seuraavat seikat huomioon, kun valitset kaiutinjohtoja, jotta kaiuttimet toimisivat parhaalla mahdollisella tavalla:

• Jos mahdollista, käytä mitoiltaan tukevaa kaiutinjohtoa ja pidä johdot mahdollisimman lyhyinä.
• Johdoilla on erilaiset tekniset ominaisuudet. Pidä tämä mielessäsi, kun valitset johtoa.
• Kontaktivastuksen vähentämiseksi kaiuttimien ja vahvistimen liitäntöjen liitännät on tehtävä mahdollisimman lujiksi.

Kun kaiuttimet asennetaan seinälle kiinnikkeitä käyttämällä, liitä kaiutinjohdot ennen kuin kaiuttimet kiinnitetään kiinnikkeisiin.

• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet pääsevät koskettamaan toisiaan, vahvistimeen kohdistuu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu.
• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin. Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.
• Liitä johtimet liittimen oikeisiin napoihin (+, -) kaiuttimessa ja vahvistimessa, muuten oikeaa ympäristötilatehostetta ei saada.

Tekniset tiedot

Kotelo....Suljettu kotelo -typpi (magneettisesti eristetty)

Rakenne. 2-teinen

Bassokaiutin 13 cm kartio x2

Diskanttikaiutin....2,5 cm kalotti

Nimellisimpedanssi 6 Ω

Taajuusvaste 40 Hz – 50 000 Hz

Herkkyys. 82 dB

Suurin tuloteho 130 W

Jakosuodatintaajuus 1,7 kHz

Ulkoiset mitat ..... 722 mm (L) x 175 mm (K) x 70 mm (S)

(Ilman esiintyöntyviä osia)

Paino 5,2 kg

Vakiovarusteet

Kaiutinteline 1

Kiinnike (kaiuttimelle/S) 1

Kiinnike (kaiuttimelle/L) 1

Kiinnike (seinälle) 1

Ruuvi (pitkä) 4

Ruuvi (lyhyt) 2

Tiiviste (kaiutintelineelle) 1

Itsekiinnittyvä kiinnitin (koukku) 2

Itsekiinnittyvä kiinnitin (silmukka) 2

Puhdistuskangas 1

Kaavain seinälle tapahtuvaa kiinnitystä varten 1

Käyttöohjeet

- Pidätämme oikeudet muuttaa teknisiä ominaisuuksia ja ulkoasua ilman ennakkoilmoitusta.

on tavaramerkki, joka kiinnitetään Pioneer'n

vaihesäätöteknologialla varustettuun laitteeseen.

Tämä teknologia mahdollistaa korkealaatuisen 5,1

kanavajärjestelmän, jossa bassoalueella ei ole viivettä.

Jos haluat hävittäätuotteen,älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä.

EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai jälleenmyyjälle (ostettaessa vastaava uusi tuote).

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi.

Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle.
