PDP-R05G - 电视 PIONEER - 免费用户手册

产品类型	等离子电视
型号	PDP-R05G
显示尺寸	50英寸（127厘米）
显示分辨率	1366 x 768 像素（高清）
纵横比	16:9
对比度	3000:1（典型值）
视频输入接口	HDMI、分量（Y/Pb/Pr）、复合、S-Video、VGA（电脑）
音频输出	内置立体声扬声器（2 x 10W）
音频输入接口	模拟音频（RCA）、数字音频（光纤）
功耗	典型值 350W，待机 <0.5W
电压	交流 110-240V，50/60Hz
尺寸（宽 x 高 x 深）	含底座：1220 x 745 x 330 毫米；不含底座：1220 x 700 x 95 毫米
重量	含底座：35 千克；不含底座：30 千克
电视调谐器	模拟 NTSC/PAL/SECAM
核心技术	PureVision 引擎、纯黑技术、深封闭单元结构
遥控器	包含（红外）
壁挂安装	VESA 兼容（600 x 400 毫米）
认证	Energy Star、FCC、CE
工作温度	5°C 至 35°C
存储温度	-20°C 至 60°C
附带配件	电源线、遥控器、电池、用户手册、底座

常见问题 - PDP-R05G PIONEER

如何将外部设备（例如 DVD 播放器、游戏机）连接到我的 Pioneer PDP-R05G？

使用 HDMI 输入可获得最佳质量。或者，使用 分量（Y/Pb/Pr）输入模拟高清信号，或使用 复合（黄色、白色、红色）输入标清信号。对于电脑，通过 VGA 连接。使用遥控器上的 输入 按钮选择正确的输入源。

如何安全地清洁等离子屏幕？

关闭电视并拔掉电源插头。使用柔软干燥的超细纤维布轻轻擦拭屏幕。对于顽固污渍，将布用蒸馏水或等量的水和白醋混合液略微 润湿。不要直接将液体喷在屏幕上。避免使用纸巾或研磨性清洁剂。

如果遥控器停止工作，该怎么办？

首先，更换新电池（AA 型）。检查遥控器和传感器之间是否有障碍物。如果仍然无法工作，请尝试重置遥控器：取出电池，按住任意按钮 3 秒钟，然后重新插入。或者，使用电视机上的按钮进行操作。

我可以壁挂安装这台电视吗？它使用什么 VESA 标准？

可以，Pioneer PDP-R05G 支持壁挂安装。它使用 VESA 600x400 毫米 标准。确保壁挂支架至少能承受 35 千克（不含底座的电视重量）。务必遵循壁挂支架制造商的说明并使用合适的硬件。

如何首次设置电视？

连接电源和天线/有线电视后，按下 电源 按钮。设置向导将引导您完成语言选择、自动频道搜索和时钟设置。之后，可使用 菜单 按钮调节图像、声音和其他设置。

为什么我的屏幕会出现“图像残留”或“烧屏”现象？

如果长时间显示静态图像，等离子电视容易发生永久性烧屏。为将风险降至最低，请使用 像素位移 功能（如果可用），并避免长时间留下标识或黑边。偶尔运行 屏幕擦拭 功能以减少暂时性残留。

如何改善画质？

进入 图像 菜单，调整对比度、亮度、色彩和清晰度等设置。使用测试光盘或校准工具以获得最佳效果。启用 PureVision 引擎以增强细节和色彩。同时确保使用高质量的 HDMI 线缆。

如何正确处理这台电视？

本产品含有电子元件，不应与生活垃圾一同丢弃。请遵守当地关于 WEEE（废弃电子电气设备） 的规定。联系当地回收中心或将其送至授权收集点。

如何更换保险丝或电源线？

只有合格的技术人员才能更换内部保险丝或电源线。请勿自行打开电视，因为它含有高压部件。如果电视无法开机，请先检查墙壁插座，然后联系 Pioneer 支持 或认证服务中心。

为什么内置扬声器没有声音？

检查音量是否未静音且已调高。验证音频输入设置：确保选择了正确的音源。如果使用外部音频设备，电视可能被设置为通过该设备输出声音。通过 声音 菜单将音频设置重置为默认值。

用户手册 PDP-R05G PIONEER

這個等邊三角形內帶有箭頭的閃電標誌旨在警告用戶，本產品內存在沒有被絕緣的“危險電壓”，足以引起觸電的危險。

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

注意： 為防止觸電，請不要打開機殼（或後蓋）。機內無用戶可維修的部件。維修相關事宜請與有資格的專業人士聯繫。

這個等邊三角形內的感嘆號標誌旨在提醒用戶注意本機附帶的資料中有關於操作和維護（修理）的重要說明。

注意：電源開關處在OFF位置時，並沒有完全把本機與電源分隔。所以在安裝本機時，請將本機安裝在易於接近插頭的位置，在緊急情況時，可以很快地拔出電源插頭。長期不使用時，請從牆上插座拔出電源插頭。

警告：本設備不具備防水功能，為防止火災或觸電事故，請不要將本設備暴露在雨中或放置在潮濕的地方，也不要放置在水源附近（例如花瓶、花盆、化妝盒和藥瓶等）。

註：本設備已經按FCC標準的第15部分進行過測試，符合對B數位設備的限制。這些限制的制定是為了對室內安裝時產生有害的干擾提供適當的保護。本設備產生、使用和輻射射頻能量，如果沒有按照說明來安裝和使用，可能對無線電通訊產生有害的干擾。不過，我們不保證在特定的安裝條件下就不會產生干擾。如果本設備確實對無線電或電視接收產生了有害的干擾（這一點可以用開關本設備來判斷），我們建議用戶使用下面方法中的一條或多條來嘗試解決問題：

一重新調節接收天線的方向或將天線重新安放。
—增大設備和接收器之間的間隔。
一將設備與接收器連接到不同的電路。
一聯絡經銷商或有經驗的無線電/電視技術人員尋求幫助。

用戶請注意

對本設備未經授權的改動可能會使用戶操作本設備的權利無效。

注意：

當使用雜訊濾波器和連接器把部件與其他設備相連時，本產品符合FCC標準。為防止與電氣設備（比如收音機和電視）產生電磁干擾，請使用雜訊濾波器和連接器來進行連接。

聯邦通訊法規符合性聲明

本機符合FCC Part 15規定。在運作時可符合下列兩項條件：(1)本機不產生有害之干擾，及(2)能夠忍受任何所接收之干擾，包含因不當操作而產生之干擾。

產品名稱：高畫質電漿電視

(電漿電視螢幕)

(媒體接收器)

型號：PDP-505HDG PDP-435HDG (PDP-505PG) (PDP-435PG) (PDP-R05G) (PDP-R05G)

產品類別：Class B個人電腦&週邊

責任方：PIONEER ELECTRONICS (USA), INC.,

注意：本機隨附之電源線必須連接至110伏的AC電源插座。

警告：剛開始將本機插入電源前，請仔細閱暗下一節的說明。電源電壓因國家和地區而異。切記在使用本機時使當地電源電壓與寫在本機後面板上的所需電壓〔如230V或120V〕保持一致。

警告：本產品裝備有三線接地（地線）型插頭。這種插頭帶有第三個（接地、地線）插腳，只能插入接地（地線）型的電源插座。這是一個安全特性。如果您無法將插頭插入插座，請聯絡電氣維修人員以更換您的老式插座。請不要捨棄接地（地線）型插座的安全設計目的。

如下所示的符號會出現在本產品的標籤上。它們旨在警告本設備的操作人員和維修人員注意可能存在的潛在危險情況。

警告

該符號表示可能會造成人員受傷或物品損壞的行為。

注意

該符合表示可能會造成嚴重人員傷亡的行為。

警告：切勿將明火源（例如點燃的蠟燭）放置於本設備上。如果明火源意外地倒下，那麼在本設備上擴散開的火焰會導致火災。

通風：在安裝本機時，要確保在本機周圍留有空間通風，以改善散熱條件（關於所需空間的最小要求，請參閱第16頁和第17頁）。

警告：外殼上的縫隙和開口是用於通風散熱的，以確保本機的可靠運行、並防止機體過熱。

為了防止發生火災，本機的開口之處絕對不能被堵塞或者用報紙、桌布或窗帘等物品覆蓋。也不能將本設備放在厚地毯、床鋪、沙發、或者堆積很厚的紡織品上。

目錄

感謝您購買先鋒（Pioneer）產品。

請仔細閱讀本份操作手冊，以了解如何正確操作您所購買的電漿電視。在您閱讀完後，請將手冊置於安全的地方以備未來參考。在某些國家或地區，電源插頭和插座的形狀可能會與圖例中所示不同。不過在連接方法及本機操作等方面均為相同。

01 重要使用指南

02 安全注意事項

03 操作注意事項

04 隨機配件

電漿電視螢幕 11

媒體接收器 11

05 部件名稱

電漿電視螢幕 12

媒體接收器 13

遥控器 15

06 準備

遙控器的容許操作範圍 16

安裝電漿電視螢幕 16

安裝媒體接收器 17

垂直安裝媒體接收器 18

架設系統 19

如何佈線 20

使用遥控器 21

遙控器注意事項 21

裝入電池 21

電池注意事項 21

基本連接操作 22

連接天線 22

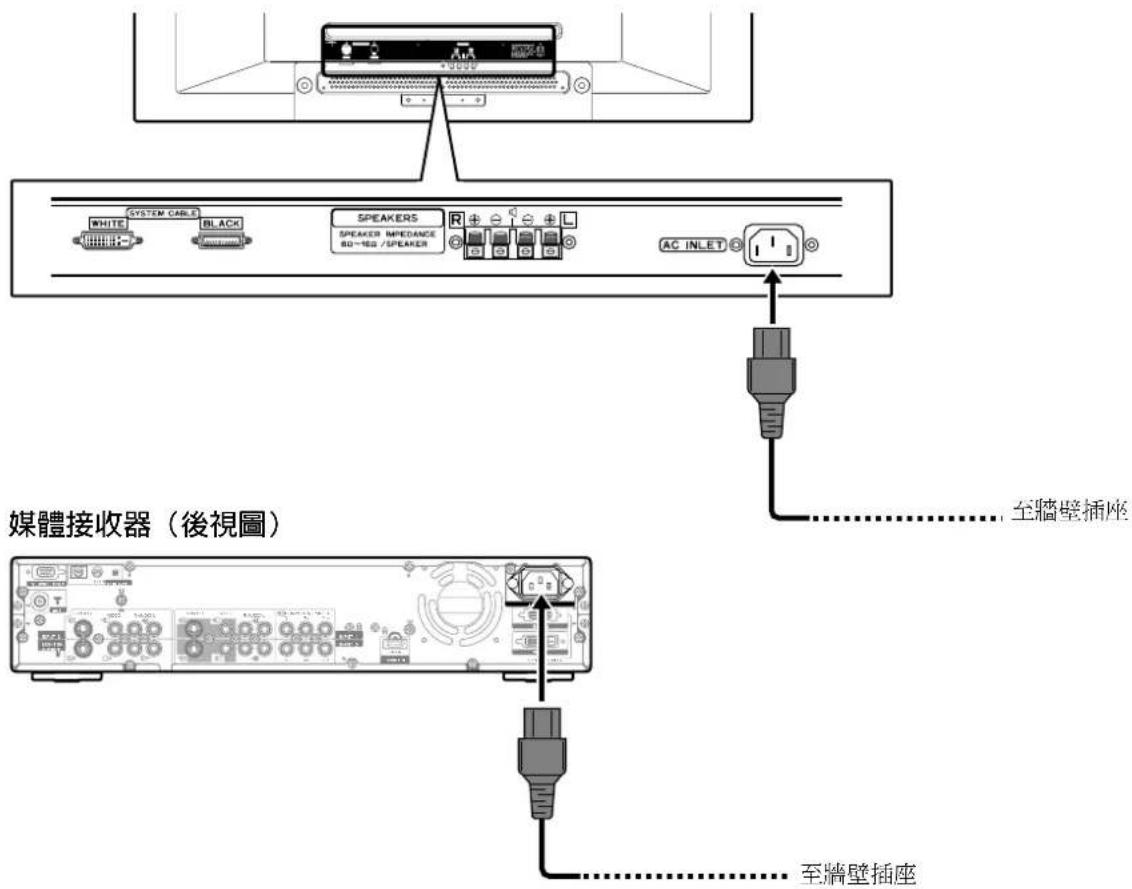

連接電源線 22

07 觀看電視

打開電源 23

關閉電源 23

切换频道 24

改變音量和聲音 25

使用多畫面功能 27

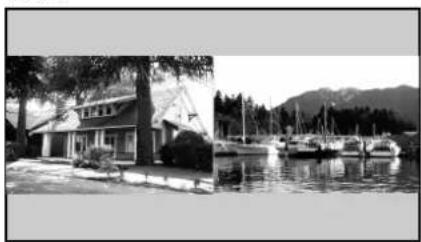

子母畫面 27

静止影像 27

08 基本調整設定

使用選單 28

AV模式選單 28

電腦模式選單 29

選單操作按鈕 30

自動設定電視頻道 30

使用自動安裝 30

使用自動搜尋 31

手動設定電視頻道 31

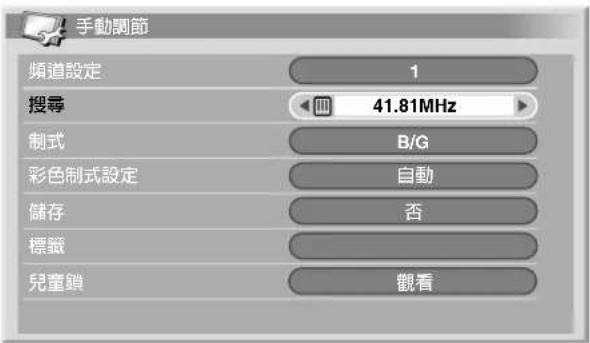

使用手動調整 31

標記電視頻道 33

設定親子鎖定 34

分類預設電視頻道 34

語言設定 34

AV選擇 35

影像調整 36

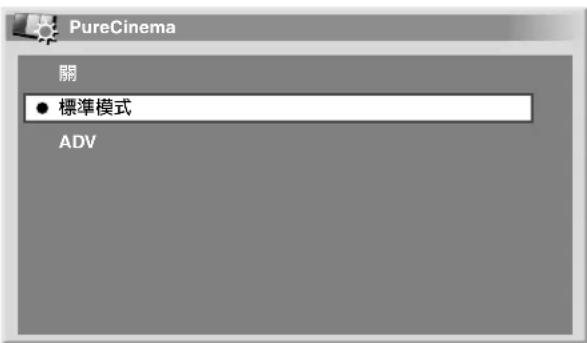

PureCinema（循序掃描） 37

色溫調整 37

MPEG NR 38

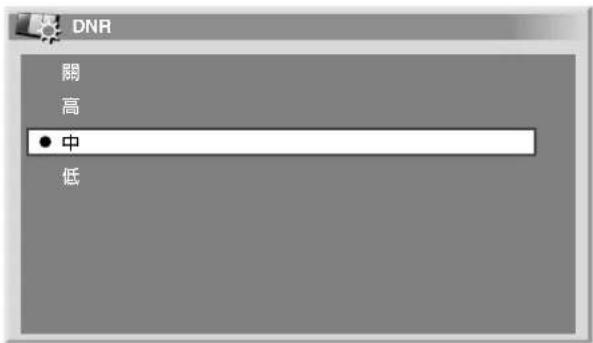

DNR 39

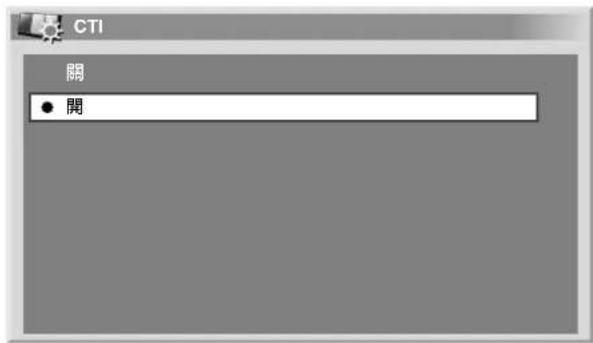

CTI 39

DRE 40

色彩管理 40

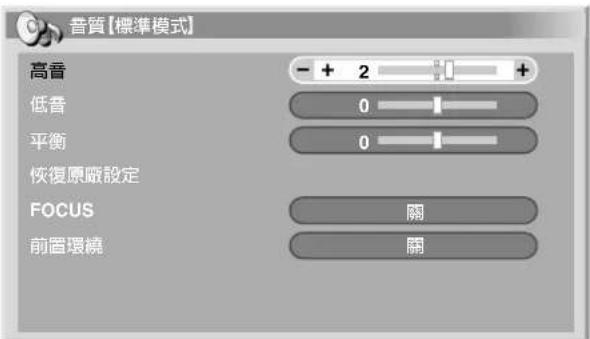

聲音調整 41

FOCUS 41

前置環繞 42

電源控制 42

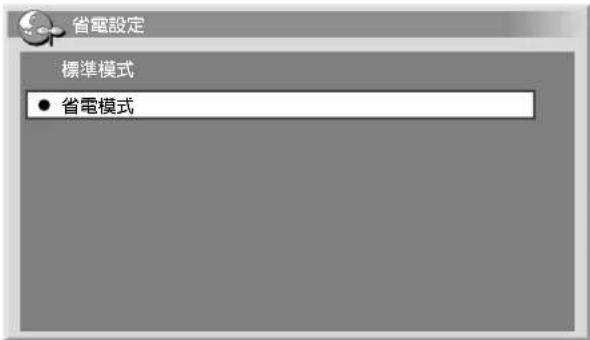

省電設定 42

無信號關機模式（僅適用於影音模式）……43

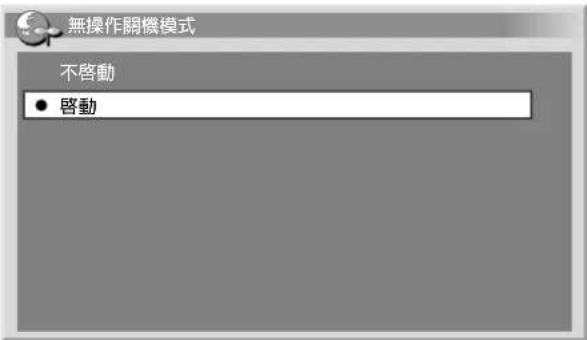

無操作關機模式（僅適用於影音模式）……43

電源管理（僅適用於電腦模式） 44

09 使用廣播視訊功能

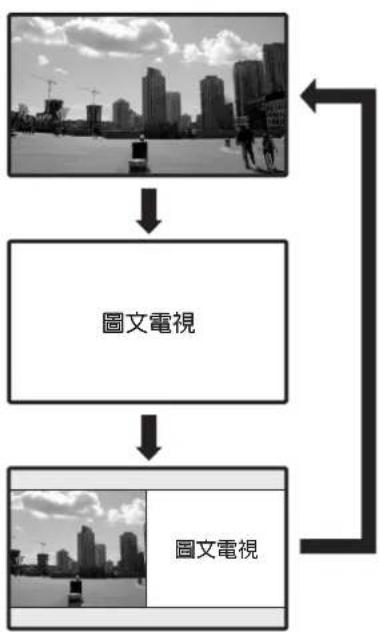

什麼是廣播視訊？ 45

廣播視訊基本操作 45

打開和關閉廣播視訊 45

選擇和操作廣播視訊頁面 45

顯示子頁面 46

10 享用外部設備

觀看DVD影像 47

連接DVD放影機 47

顯示DVD影像 47

觀看錄影機影像 48

連接錄影機 48

顯示錄影機影像 48

通過數位調諧器觀看電視廣播 49

連接數位調諧器 49

通過數位調諧器顯示電視廣播 49

享用遊戲機主機和觀看攝錄機影像 50

連接遊戲機主機或攝錄機 50

顯示遊戲機主機或攝錄機影像 50

觀看個人電腦影像 51

連接個人電腦 51

顯示個人電腦影像 51

電腦相容性清單 51

享用連接音頻設備 52

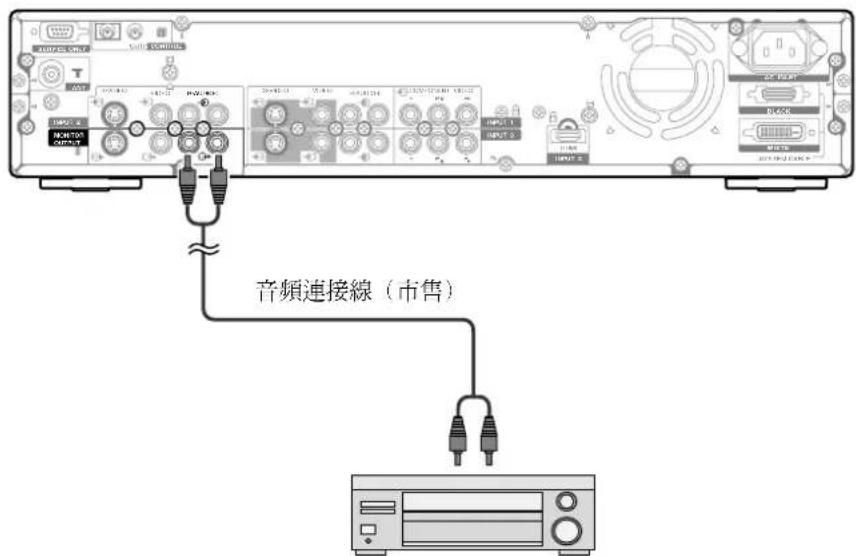

連接音頻設備 52

使用HDMI输入 53

連接控制線 55

關於SR+ 55

11 其他調整設定

調整影像位置（只適用於AV模式） 56

自動調整影像位置和掃描頻率

(只適用於電腦模式) 56

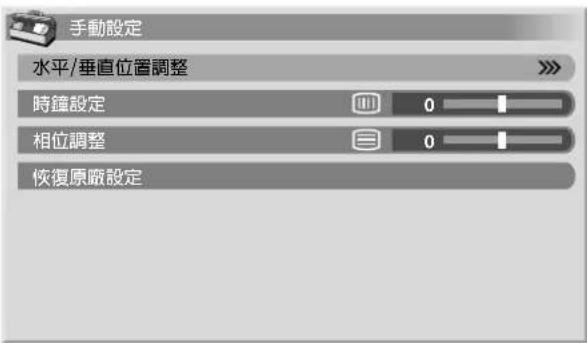

手動調整影像位置和掃描頻率

(只適用於電腦模式) 57

視頻系統設定（只適用於AV模式） 57

選擇螢幕尺寸 58

手動選擇 58

自動選擇 59

寬螢幕訊號（WSS）（只適用於AV模式） 59

畫面比例（只適用於AV模式） 60

改變螢幕兩邊亮度（側邊遮罩） 60

睡眠定時器 61

使用密碼（只適用於AV模式） 61

輸入密碼 61

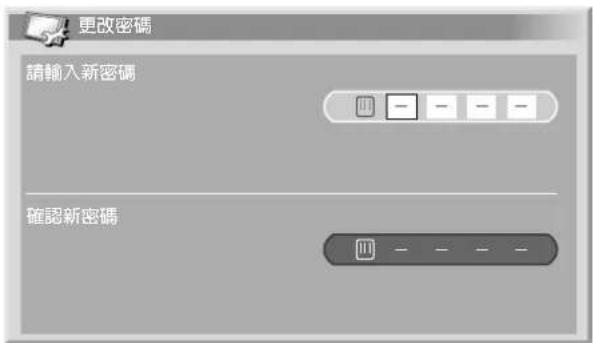

修改密碼 62

重設密碼 62

附錄

故障排除 63

各國及各地區之標準「頻道分配」選取 65

規格 66

為能儘情地享用此款Pionccr PurcVision的PDP-505IIDG/PDP-435IIDG型高畫質電漿電視，請先仔細閱讀以下資訊。使用Pionccr PurcVision的PDP-505HDG/PDP-435IIDG，即確保您擁有了一台壽命長和高度可靠的高畫質電漿電視。為了獲得極其優越的影像品質，此款先鋒牌（Pioneer）高畫質電漿電視採用了最新的設計和結構，並使用非常精密、異常先進的科技。在其整個使用壽命，此款先鋒牌（Pioneer）PDP-505HDG/PDP-435IIDG的亮度退化現象與其他螢幕一樣是非常緩慢的（例如，傳統映像管式電視）。為了能長期享受先鋒牌（Pioneer）高畫質電漿電視給您帶來的優美、明亮的影像，請仔細閱讀並遵守以下的使用指南：

使用指南

所有螢幕（包括使用傳統映像管式電視）都會由於長時間顯示靜止影像而受到影響。高畫質電漿電視亦不例外。如果遵循一些基本注意事項，就可避免螢幕上“殘影”和一些永久性影像的生成。只要遵守下面建議，就可確保您的電漿顯示器系統長時間保持滿意的顯示效果：

- 可能的話，請避免經常顯示同樣或基本不變的圖像（例如，帶有靜止不變部分的影像或視頻遊戲）。

- 不要長時間顯示廣播視訊。

- 避免過長時間從解碼器、DVD放影機、攝像機或其他任何設備來觀看在屏顯示畫面（OSD）。

- 當從電視機、錄影機、DVD放影機或其他任何設備來使用靜止圖像模式，不要讓同樣的定格圖像或暫停畫面保持太長的時間。

- 不要長時間連續顯示同時帶有非常明亮和非常黑暗區域的影像。

- 玩電子遊戲時，強烈建議您把“AV選擇”設定為“遊戲”模式。即使這樣，我們仍然建議您一次不要超過2小時。

- 在玩過電子遊戲、或顯示了電腦影像或是其他任何靜止影像後，最好能以3倍於先前仍活動影像的時間長度來觀賞“寬螢幕”或“全螢幕”螢幕設定中的一般正常影像。

- 使用完高畫質電漿電視，務請將其切換至“待機”模式。

安装指南

此款先鋒牌Pioneer PureVision的PDP-505HDG/PDP-435HDG高畫質電漿電視為採用超細薄設計。為了確保安全，請採用合適的方式來固定和安裝高畫質電漿電視，以防因振動或意外移動時造成顯示器翻落。

請務必使用先鋒（PIONEER）公司所設計的零件及配件來安裝本產品。如若使用的不是先鋒（PIONEER）支架或安裝托架，安裝便會不穩定，並因此造成個人受傷。如果想要自行設計個性化的安裝方式，那麼請向購買本機的經銷商咨詢。為了確保安裝正確，必須由有經驗的、經過資格認證的專業人員來安裝本機。先鋒（PIONEER）公司對於使用了其他公司生產的零件和配件而引發的事故或損害，概不負責。

為了避免故障或過熱，安裝時要確保主機上的散熱孔保持暢通，以保證散熱良好：

- 本機與其他設備、牆壁之間保持適當距離（關於所需空間的最小要求，請參閱第16頁和第17頁）。

- 不要將本機置於通風不良的狹窄空間內。

- 不要用布或其他類似物品覆蓋本機。

- 請採用最小的真空吸塵器吸力，然後用吸塵器將本機側面和後面的散熱孔上積聚的灰塵清掃乾淨。

- 不要將本機置於地毯或毛毯上。

- 除非媒體接收器垂直安裝，否則不要使本機傾斜。

- 不要翻轉本機。如果在通風不良的場所使用本機，可能會使本機內部溫度升高，導致故障。當內部或周圍的溫度超過一定程度時，本顯示器會自動關閉電源，以便冷卻內部電子元件，避免發生危險。下列情況都有可能引起本機故障：安裝的地方不恰當；對本機進行不正確的組裝、安裝、固定或操作；或對本機進行修改。同時，先鋒（PIONEER）公司對於此類原因所引起的事故或故障概不負責。

附註

螢光體式矩陣顯示器的典型效果和特性，例如，螢光面板上的永久性殘影、螢幕上所存在一定數量的被動式光粒子，均不在本機之擔保範圍內。

注意

畫面滯留及殘影延遲

- 顯示靜態畫面過久，即可能導致殘影延遲。此一問題的可能肇因有二：

1. 因剩餘電荷造成殘影延遲

當極高亮度的影像元件顯示連續顯示一分鐘以上，就可能因剩餘電荷而造成殘影延遲。但在顯示動態影像後，殘影延遲就會消失。殘影延遲消失的快慢則視亮度及靜態顯示的時間而定。

2. 因燒燬造成的殘影（延遲影像）

避免電漿電視螢幕連續顯示同一靜態影像過久。若連續顯示同一靜態影像長達數小時，甚至數天，就會導致螢光材質燒燬而形成永久性的殘影。這些殘影若在事後顯示動態影像時並不顯著，但無法完全消除。

- 使用省電設定功能可預防螢幕燒燬（請參閱42頁）

電可以用來執行許多有用的功能，但是如果處理不當，亦可造成個人傷害或財產損失。本產品在設計製作之時已然將安全列為第一優先。但是，不當使用仍然會造成觸電或引發火災。為免發生可能的危險，在安裝、操作和清潔本機時，請遵守以下指示。為確保您的安全並延長本機的使用壽命，請在使用本機之前，務必認真閱讀以下注意事項。

1. 詳閱說明－操作本產品前，請確實詳閱所有安全與操作說明。
2. 保管說明－請妥善保管所有安全與操作說明，以備日後參考。
3. 留意警告－請確實遵照產品上與操作說明內之所有警告事項。
4. 遵照說明－請確實遵照所有操作與使用說明。
5. 清潔－清潔前，請將本產品之插頭從牆上插座拔下。請勿使用液體或噴霧清潔劑。請用濕布清潔本產品。
6. 附件一不要使用非製造商推薦的附件。使用不合適的附件可能會導致事故。
7. 水與濕氣－請勿在以下地點使用本產品：靠近水的地方，例如浴缸、洗臉台、洗碗槽或洗衣槽附近；濕氣重的地下室；或游泳池附近。
8. 支架一請勿將本機置於不穩之手推車、支架、三角架或置物檯上。否則可能造成本機意外滑落或摔落，造成個人嚴重受傷以及產品嚴重損壞。本產品僅可與製造商建議之手推車、支架、三角架、托架或置物檯，或隨機搭售之附件併用。若有意將本機固定在牆上，請務必遵照製造商的指示來做。請僅使用製造商建議之固定專用零件。
9. 本機置於手推車上時，請小心運送。突然煞車、用力過猛與地面不平，皆可能造本機與手推車雙雙翻落。

1. 通風－本機上之通風口與其開口是通風用。因此絕不可將這些通風口或開口堵住或塞住，否則通風散熱不良會使本機過熱，進而縮短本機的使用壽命。請勿將本機放置於床上、沙發、地毯或其他類似表面上，以免堵住這些通風口。本產品在設計上不適用於嵌入式安裝，若無供以正確之通風或遵照製造商之指示，則不可將本機置於書櫃、機架此種封閉空間內。
2. 電源一本產品僅適用於規格標籤上所註明之電源種類。如不確定您家中使用之電源種類型，請向經銷商或當地電力公司查詢。
3. 電源線之保護－在配置電源線時，應避免電源線被踩到、或在上面擺放其他物品。請檢查插頭和電源線，確保完好無損。

4. 本產品中所用之電漿電視螢幕係以玻璃製作。因此，一旦本機發生摔落或受到撞擊，玻璃即會破碎。萬一電漿電視螢幕破碎，請小心不要被碎玻璃割傷。

5. 電源過載－請勿造成牆上電源插座或延長線電壓過載。否則可能引發火災或導致電擊。

6. 異物與液體侵入一絕對不要從通風散熱孔或其他開口之處將異物插入到本機內。本機內部有高電壓，插入異物會導致觸電和/或使機內零件短路。同樣的道理，也不能將水或其他液體潑洒到本機之上。
7. 維修－請勿自行維修本機。請勿自行維修本產品，因打開或取下外蓋，可能誤觸危險電壓或引發其他危險。一切維修請交由合格服務人員代為處理。
8. 修理—如有以下情況，請將電源插頭自電源插座上拔下，並將本機交由合格人員進行維修。

a. 電源線或插頭受損。
b. 本機被液體灑到，或有異物掉入本機內部。
c. 本機淋到雨或碰到水。
d. 依照操作說明，本機卻無法正常運作。這時，請只調整操作說明提及之各項控制。不當調整其他控制可能造成產品受損。且往往需合格技術人員費力維修，才可使產品恢復正常運作。

c. 本機掉落或機箱受損。

c. 產品出現明顯異常變化。本機出現任何明顯異常變化，即表示需進行維修。

1. 零件更換－須更換零件時，維修人員務必使用製造商指定、或與原零件有相同性能之零件進行更換。使用未經許可之零件進行更換，將可能引發火災、導致電擊或其他危險。

2. 安全檢查—完成本機任何維修或修理時，務必請維修技術人員進行安全檢查，以確定本產品處於正確操作條件下。

3. 牆壁或天花板安裝－請確實按照製造商所建議安裝本機之方法來進行牆壁或天花板安裝。

4. 熱源一本產品應遠離熱源，例如暖氣裝置、蓄熱器、火爐或其他產熱產品（含擴大器）。

5. 安裝揚聲器之前，請將本機之電源線從交流電源插座上拔下。

6. 電漿電視的螢幕請勿受到強烈撞擊，例如，對其敲打。螢幕可能會此破損，引發火災或對個人造成傷害。

7. 電漿電視螢幕不可受到陽光長時間直射。這會使前保護面板的光學特性產生變化，導致褪色或變形。

8. PDP-505PG型電漿電視螢幕約重38公斤，PDP-435PG型電漿電視螢幕約重30.5公斤，由於機身超薄且不穩定，在拆卸、搬運和安裝本產品時，至少應有另一人在場，並且使用把手。

安裝注意事項

在安裝任何部件，例如選購的支架時，請遵守以下注意事項。

安裝選購的支架、托架或其他類似部件時

• 請委託您的經銷商來執行安裝。
• 務請使用購買時隨機附贈的螺栓。
• 有關詳情，請參閱選購支架（或其他類似部件）所附的使用說明書。

安裝其他部件時

• 請洽詢您的經銷商。
• 安裝時請使用下圖所示的六個安裝固定孔：

注意

• 務請使用四個以上的安裝固定孔，並以水平中線或垂直中線相互對稱。
• 使用M8螺絲釘，從電漿電視螢幕的固定面深入12至18毫米。作法請參閱上面的側視圖。
  • 請小心不要堵住電漿電視螢幕後面的通風口。
• 由於含有玻璃，務必將電漿電視螢幕安裝在不整的表面上。
• 上述以外之螺絲孔僅適用於特定之產品。不可將其使用於非特定之產品。
• 請勿將附有揚聲器之電漿顯示器在腳架上進行拆裝。

附註

• 在此強烈建議您使用先鋒（PIONEER）公司精選的安裝用產品。
• 先鋒（PIONEER）公司對於使用非先鋒（PIONEER）公司精選的安裝用產品所造成的個人傷害或產品損壞，恕概不負責。

注意

先鋒（PIONEER）公司對於因個人或其他人不當使用本產品所引起之任何損壞、使用中發生故障、其他產品相關問題，及公司必須承擔產品使用以外之情形，恕概不負責。

電漿電視之保護功能

常靜態影像（例如照片和電腦影像）在螢幕上停留時間過長，螢幕會逐漸調暗。這是由於電漿電視的保護功能在偵測到靜態影像時，會自動調整亮度以保護螢幕；這不是故障。在偵測到靜態影像持續超過約三分鐘時，螢幕便會調暗。

紅外線

電漿電視在特性上會釋放出紅外線。視電漿電視的使用情形，相對會影響周圍設備的遙控器會受到影響、或對使用紅外線的無線耳機造成干擾而產生雜音。此時，應將設備置於不致影響遙控感知器的地方。

收音機干擾

縱使本產品符合規格，亦會釋放少量的雜訊。若將AM收音機、個人電腦及錄影機裝設在本產品的附近，即會使本產品受到干擾。此時，請將上述設備裝設在遠離本產品的位置。

風扇馬達之噪音

如果媒體接收器的周遭溫度升高，冷卻風扇馬達轉速便會增加，此時，你會聽到風扇馬達的噪音。

請勿將標籤及膠帶貼在產品上

- 以免造成機箱褪色或產生刮痕。

長時間不用本產品時

- 長時間不用本產品時，其性能便會相對地減弱。此時，應偶而開啓本產品運轉。

冷凝現象

- 若突然將本產品從低溫場所移至暖熱的環境、或在冬天早晨開啓電熱器後，可能會在產品的表面或內部形成冷凝現象。若有凝結水產生，應稍等片刻，待凝結水散發後再打開本產品；在有凝結水產生的情況下使用本產品，可能會造成故障。

清潔螢幕

• 清潔本產品螢幕時，請用乾的軟布輕輕擦拭；請使用隨機附送的清潔布或其他類似物品（例如棉花或法蘭絨）。如果您是使用硬布、或用力擦拭螢幕，則螢幕表面可能會被割傷。
• 如果您是使用濕布來清潔螢幕表面，則留在螢幕表面的水滴可能會滲入產品內部導致故障。

清潔機殼

• 本產品的機殼主要是由塑料製成。請勿使用化學物品（例如汽油、稀釋劑）來清潔機殼。使用這些化學物品可能會導致塑料變質或表面塗層脫落。
• 請勿使本產品接觸到揮發性氣體或液體（例如殺虫劑）。不可使本產品長時間接觸橡膠或乙烯基產品。塑料內塑化劑的作用可能會引發變質或塗層剝落。
• 如果您使用濕布來清潔機殼的表面，則殘留在表面的水滴可能會滲入產品內部導致故障。

電漿電視背面之把手

• 不可拆除電漿電視背面把手。
• 在移動電漿電視時，請多加一人協助，並利用電漿電視背面把手。在移動電漿電視時，不要僅抓住一個把手。請如圖中所示那樣使用把手。
• 在安裝和搬運電漿電視時，不要使用把手來懸掛本產品。不要用把手來防止本產品傾斜。

電漿電視螢幕

扎線扣×3

壓條×3交流電源線

楊聲器墊×3
(當在電漿電視螢幕底部安裝選購的揚聲器時使用)
雜訊濾波器 束線帶

媒體接收器

交流電源線

AA型電池×2（錳電池）

螺絲釘×4 (用於支架)

- 請始終使用隨電漿電視螢幕之電源線及媒體接收器附贈之電源線來操作每個裝置。

電漿電視螢幕

①POWER（電源）按鈕
②STANDBY（待機）指示燈
③POWER ON（打開電源）指示燈
④遥控感知器

⑤STANDBY/ON（待機/開）按鈕
⑥INPUT（輸入）按鈕
⑦VOLUME+/-（音量+/-）按钮
⑧CHANNEL+/-（頻道+/-）按鈕

後視圖

⑨系統連接線端子（黑色）
⑩系統連接線端子（白色）

②RS-232C 端子（依原廠設定使用）

③控制輸入端子

④控制輸出端子

⑤INPUT 2（輸入 2）端子（VIDEO）

⑦INPUT 1（輸入 1）端子（S-VIDEO）

⑫INPUT 2（輸入 2）端子（S-VIDEO）

將螢幕模式在雙螢幕、子母畫面和單螢幕之間切換。

⑤0到9

打開電漿電視電源。

電視/外接輸入模式：選擇頻道。

廣播視訊（TELETEXT）模式：選擇頁面。

⑥ i+

顯示頻道資訊。

⑦P+/P-

電視/外接輸入模式：選擇一個頻道。

/

廣播視訊模式：選擇一個頁面。

⑧I-II

設定主/副聲切換模式。

⑨ ← (RETURN（返回）)

恢復到前一個選單螢幕。

⑩ ↑/↓/ ← →

在設定螢幕上選擇一個想要的項目。

⑪彩色（紅/綠/黃/藍）

廣播視訊模式：選擇頁面。

⑫≡?

廣播視訊模式：顯示隱藏字元。

⑬

電視/外接輸入模式：改變寬螢幕尺寸。

三

廣播視訊模式：切換廣播視訊畫面。（全螢幕/上半部/下半部）

⑭

使動態影像中的一格在螢幕上靜止顯示。再次按下，則取消該功能。

三

廣播視訊模式：停止更新廣播視訊頁面。再次按下，則釋放保持模式。

⑮CH ENTER

使頻道號碼生效。

⑯△+/△-

設定音量。

⑰

靜音。

⑱HOME MENU（主選單）

電視/外接輸入模式：顯示選單螢幕。

⑲ENTER（輸入）

執行一條命令。

20

選擇廣播視訊模式。（全部電視畫面、全部文本畫面、電視/文本畫面）

②1 ≡i

廣播視訊模式：對於CEEFAX/FLOF格式顯示一個索引頁面。對TOP格式顯示一個頂視圖。

#

附註

- 使用遙控器時，要將遙控器指向電漿電視螢幕。

遙控器的容許操作範圍

在使用遙控器時，請將它對準電漿電視螢幕前面板右下角的遙控感知器（SR）。與遙控感知器的距離不得超過7米，另相對於感知器的角度左右在30度以內。

當遙控器無法正常使用

• 當遙控器和遙控感知器之間有障礙物阻隔，遙控器可能會無法正常使用。
• 當電池電力不足，遙控器於遙控感知器之間的工作距離會縮短。請儘早更換新電池。
• 電漿電視會從螢幕發射出非常微弱的紅外線。如果你把一個透過紅外線進行遙控的設備（例如錄影機）放在旁邊，該設備便可能無法正確、甚至完全無法從它的遙控器接收命令。如果出現這種情況，請將受到影響的設備放在離電漿電視螢幕夠遠的地方。
• 根據安裝環境的不同，電漿電視所發射的紅外線可能會使本系統無法正確接收來自遙控器的命令或縮短遙控器與遙控感知器之間的工作距離。從螢幕發射的紅外線的強度不是固定的，它會隨著顯示的影像不同而改變。

安裝電漿電視螢幕

指定安装部位

• 避免陽光直射，保持通風良好。
• 電漿電視螢幕和媒體接收器連接用的系統連接線長度約為3米。
• 由於電漿電視極重，故須由兩人以上來搬動。

注意

- 不可在媒體接收器上放置任何物品。否則會使其通風不良，導致無法正常工作。

附註

- 安裝時，上面和後面都要保證有足夠的空間，以確保背後的通風條件。

使用選購的先鋒（PIONEER）公司的支架

- 關於安裝支架的詳細資訊，請參閱隨支架附送的操作說明書。

使用先鋒（PIONEER）公司精選的揚聲器

- 關於安裝揚聲器的詳細資訊，請參閱隨揚聲器附送的操作說明書。

注意

操作環境

操作環境溫度與濕度：+0℃到+40℃；相對濕度小於85%（冷卻散熱孔不能堵塞）

避免安装在下列位置：

• 受到陽光直射之處
• 受到人工光源強烈照射之處
• 非常潮濕之處
• 通風不良之處

安裝媒體接收器

系統連接線（約3米長）

注意

• 不可在媒體接收器上方放置錄影機或任何其他設備。

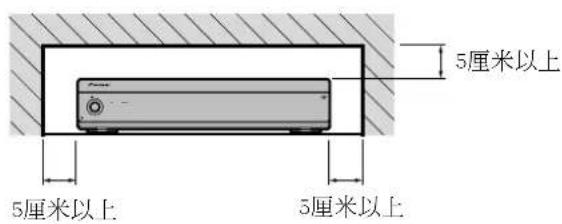

• 安裝時，要保證媒體接收器上面和周圍有足夠的空間。
• 不可堵住媒體接收器任何一邊的冷卻通風孔或後面通風風扇開口。

您可以使用附送的支架來垂直安裝媒體接收器。

垂直安裝媒體接收器

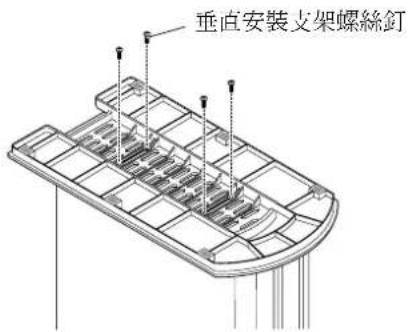

將垂直安裝支架插入到媒體接收器的側面。

用螺絲釘固定垂直安裝支架。

請保存防震墊和螺絲釘。在水平安裝媒體接收器時會用到。

用提供的螺孔帽插入螺孔。

注意

- 垂直安裝媒體接收器時，請務必使用隨機附送的支架。如果您將本部件直接放在地板上，會堵塞冷卻通風孔，進而導致機械故障。

架設系統

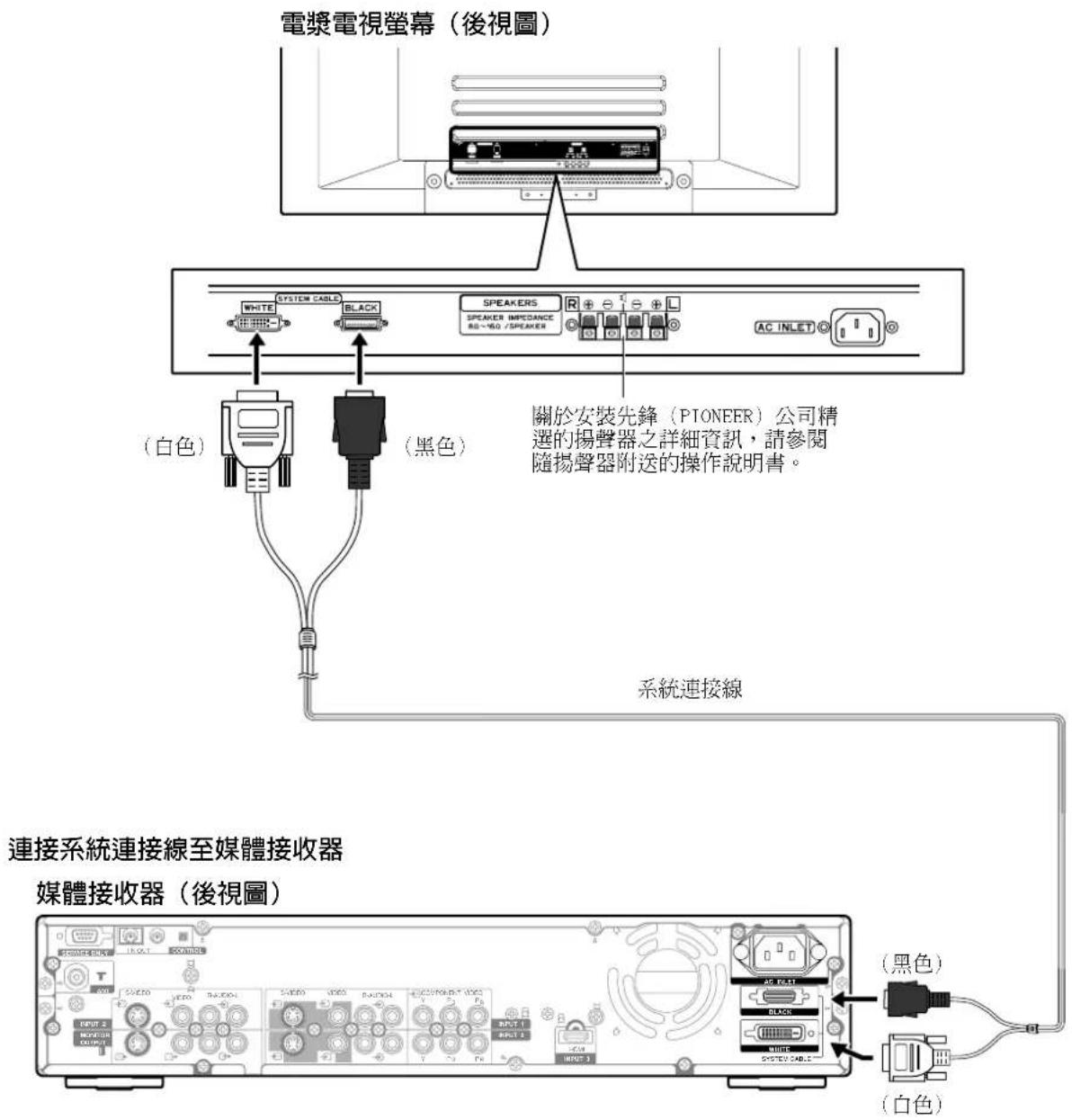

連接系統連接線至電漿電視上

注意

- 在連接或拆卸揚聲器連接線時，這些揚聲器端子上可能具有危險電壓。為了防止觸電的危險，在脫離電源線之前，請勿接觸未經絕緣的部分。

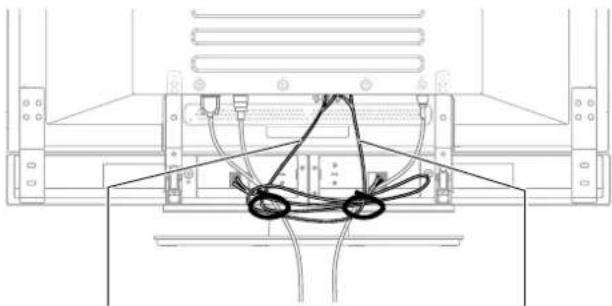

如何佈線

扎線扣和壓條為隨本系統附送，用於捆綁連接線。在將連接線適當地捲成一束後，按照下面的步驟來進行佈線。

在兩側安裝揚聲器時
(後視圖)

楊聲器連接線 扎線扣
壓條（隨支架附送）* 揚聲器連接線

將扎線扣安裝到主機上

用下面標記有↑記號的4個孔，來連接扎線扣，具體情況要根據您的佈線方式而定。

將①插入到電漿電視螢幕背後適當的孔中，然後將②扣入到①的背後來固定扎線扣。

扎線扣一旦扣上之後，就很難鬆脫。因此在安裝時請特別注意。

用鉗子將扎線扣扭轉90度角，再向外拉。扎線扣會隨著時間而老化，所以在拆卸時可能會損壞。

將揚聲器安裝在電漿電視底部時

揚聲器連接線
壓條（隨支架附送）*
揚聲器連接線
*壓條
請用隨支架附送的壓條，把揚聲器和系統連接線放在一起，如此從前面就看不到連接線了。請特別當心，不要對電纜的連接部分太過用力。

使用遥控器

使用遙控器時，請將它對準遙控感知器。存在於遙控器與遙控感知器之間的物體可能會影響遙控器的正常使用。

遙控器注意事項

• 不可使遙控器受到劇烈晃動。另外，不可將液體潑洒到遙控器上，或將遙控器放在非常潮濕的地方。
• 請勿將遙控器安裝或放置在陽光直射的地方。陽光的灼熱可能會使遙控器的外型變形。
• 如果電漿電視上的遙控感知器受到陽光或其他強光的照射，那麼遙控器可能無法正常工作。如果出現這種情況，可以改變光線或電漿電視的角度，或在離遙控感知器更近的地方操作遙控器。

如果遙控器無法使用電漿電視系統的功能，請更換遙控器中的電池。

1 打開電池蓋。

- 在裝入電池時，請注意電池端子的極性要與電池室內的極性標誌（+）和（-）一致。

3 蓋上電池蓋。

如果電池使用不當，會導致化學物質滲漏或爆炸。請務必遵守下面的指示。

• 不可使用鹼性電池。更換電池時，請使用錳電池。
• 在裝入電池時，請注意電池端子的極性要與電池室內的極性標誌（+）和（-）一致。
• 不可混用不同型號的電池。電池型號不同，特性亦不同。
• 新舊電池不可混用。如果新舊電池混用，會縮短新電池的使用壽命，或者導致舊電池的化學物質外漏。
• 當電池電量耗盡，請立即將電池取出。從電池滲漏出的化學物質會腐蝕電池室內的零件。如果發現有任何化學物質外漏，請用布將化學物質徹底擦拭乾淨。
• 由於存放條件不同，隨機附送的電池可能達不到預期的使用壽命。
• 如果長期不用遙控器，請將電池從遙控器中取出。

注意

- 在處理用完的電池時，請遵守您所在的國家或地區的政府規定或公共環境保護規定。

基本連接操作

連接天線

爲能享受更清晰的電視圖像，請使用室外天線。以下將扼要說明同軸電纜的連接方法。

天線電纜－市售

如果您的室外電視天線用的是帶有一個標準D1N45325型插頭（IEC169-2）的75Ω同軸電纜，那麼請將插頭插入媒體接收器背面的天線端子插座。

連接電源線

電漿電視螢幕（底視圖）

附註

• 在連接電源線時，請務必先關閉電漿電視螢幕和媒體接收器的主電源。
• 長時間不使用本系統時，請將電漿電視和媒體接收器的電源線插頭從交流電源插座上拔下。

除非您要設定可在目前條件下觀賞的電視頻道，否則請不要對這些頻道進行調諧設定。關於此過程的詳細資訊，請參閱第30至31頁上的“自動設定電視頻道”。

電漿電視螢幕

媒體接收器

打開電源

1 按下電漿電視上的POWER按鈕。
- 電漿電視上的STANDBY指示燈會閃紅燈。
2 按下媒體接收器上的POWER按鈕。
- 系統電源會被打開或進入待機模式。
3 確認STANDBY指示燈亮起紅燈，然後按遙控器上的0到9中任意一個按鈕或按小按鈕，或者按電漿電視螢幕上的STANDBY/ON按鈕來打開系統。
- 在待機模式下，按下0按鈕，可打開電源並接收來自輸入1的螢幕畫面。或者按下1到9中任一按鈕，即可顯示電視畫面。
- 電漿電視和媒體接收器上的POWER ON指示燈會亮起綠燈。

附註

• 在本說明書中，“系統”代表電漿電視和媒體接收器。
• 步驟1和2可以顛倒。

關閉電源

1 按下遙控器上的心按鈕，或按電漿電視上的 STANDBY/ON 按鈕。

• 系統進入待機模式，螢幕上畫面消失。
• 兩個STANDBY指示燈均亮起紅燈。

2 按下媒體接收器上的POWER按鈕。

- 媒體接收器上的STANDBY指示燈熄滅，電漿電視上的待機指示燈閃起紅燈。

3 按下電漿電視上的POWER按鈕。
- 電漿電視上的STANDBY指示燈熄滅。

附註

• 步驟2和3可以顛倒。
• 長時間不使用本系統時，請務必將電源線從電源插座上拔下。
• 當系統進入待機模式，主電源電流會被切斷，系統將無法進行全部的操作。但仍有微弱電力供給系統以保持各項操作處於就緒狀態。

電漿電視螢幕/媒體接收器狀態指示燈

指示燈狀態 系統狀態
電漿電視螢幕 媒體接收器
電源開 待機 電源開 待機
●	●	●	●	電漿電視螢幕和媒體接收器電源關閉。或者電源線被拔出。
●	●	●	●	系統電源打開。
●	●	●	●	系統處於待機狀態。
●	閃爍	●	●	媒體接收器電源關閉。或者媒體接收器電源線被拔出。
●	●	●	閃爍	電漿電視螢幕電源關閉。或者電漿電視螢幕電源線被拔出。

出現上面沒有的情況，請參閱第63頁的“故障排除”。

電漿電視螢幕 (右視圖)

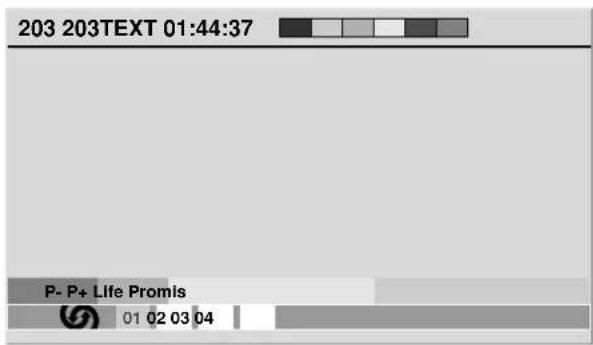

頻道顯示

切換頻道

使用遙控器上的P+/-按鈕

• 按P+按鈕增加頻道號碼。
• 按P-按鈕減小頻道號碼。

在觀看廣播視訊資訊時：

• 按P+按鈕增加頁面號碼。
• 按P-按鈕減少頁面號碼。

附註

- 電漿電視螢幕上的CHANNEL+/-按鈕的操作方式與P+/-按鈕相同。

使用遙控器上的0到9按鈕

按下0到9按鈕，即可直接選擇頻道。

示例

• 如果要選擇頻道2（1位數頻道），請按2按鈕。
• 要選取頻道12（2位數頻道），請按1再按2。

觀看廣播視訊資訊時：

按下0到9按鈕，即可直接觀看從100到899的3位數頁碼的頁面。

附註

• 在輸入頻道或子頻道號碼後，您可按下CH ENTER來更快速的調選頻道。
• 在待機模式下，按下0按鈕，可打開電源並接收來自輸入1的螢幕畫面。或者按下1到9中任一按鈕，即可顯示電視畫面。

電漿電視螢幕（右視圖）

音量調節

靜音

改變音量和聲音

使用遥控器上的 △+/-

• 按△+按鈕增大音量。
• 按 △-按鈕減小音量。

附註

- 電漿電視螢幕上的VOLUME+/-按鈕與△+/-按鈕的作用一樣。

使用遥控器上的 ^1

囉關閉當前的聲音輸出。

1 按下咾。
- “☐”顯示在螢幕上。
2 再次按下咾來取消靜音模式。
- 按下 △+按鈕也可以取消靜音模式。

使用遙控器上的I-Ⅱ按鈕

每次按下I-Ⅱ時，MTS會如下圖所示循環變化。

		設定
			單聲道III
NICAM廣播	立體聲	1AAA NICAM 立聽聲	1AAA NICAM 立聽聲	1AAA 单聲道
	雙聲道	2BBB NICAM I	2BBB NICAM II	2BBB 单聲道
	單聲道	3CCC NICAM 单聲道	3CCC NICAM 单聲道	3CCC 单聲道
A2廣播	立體聲	4DDD 立聽聲	4DDD 立聽聲	4DDD 单聲道
	雙聲道	5EEE 雙聲I	5EEE 雙聲II	5EEE 单聲道
	單聲道	6FFF 单聲道	6FFF 单聲道	6FFF 单聲道
BTSC廣播	立體聲	4GGG 立聽聲	4GGG 立聽聲	4GGG 单聲道
	MAIN+SAP	5HHH MAIN(SAP)	5HHH SAP(MAIN)	5HHH 单聲道
	立體聲+SAP	5JJJ 立聽聲(SAP)	5JJJ SAP(立聽聲)	5JJJ 单聲道
	單聲道	6KKK 单聲道	6KKK 单聲道	6KKK 单聲道

附註

• 每次使用 I-II 按鈕選擇聲音主/副聲切換模式時，根據接收到的廣播訊號不同，顯示也會不同。
• 一旦選擇了單聲道模式，即使接收到了立體聲廣播訊號，電漿電視系統仍然會保持單聲道。如果您想重新欣賞立體聲聲音，必須把模式切換回I或II。

- 當輸入源是輸入1到4或電腦時，選擇聲音主/副聲切換模式並不會改變聲音類型。在此情況下，聲音類型是由視頻源決定的。

使用多畫面功能

子母畫面

按照下面的步驟來選擇雙畫面或者子母畫面功能。

雙螢幕

- 每次按下 □ 按鈕，顯示模式在雙畫面、子母畫面和單畫面之間切換。

2 按下←/→ 按鈕選擇一個畫面為當前畫面。

- “♪”顯示在當前畫面上，該畫面的聲音被輸出。

3 要選擇想要的輸入源，按下適當的輸入源按鈕。

4 如果正在觀看電視節目，按下P+/P-按鈕以切換頻道。

附註

• 多畫面功能無法同時透過同一個輸入源以顯示影像。如果您試圖這麼做，螢幕上會出現警告訊息。
• 當您按下HOME MENU（主選單）按鈕，將恢復到單螢幕模式，並且顯示相應的選單。
• 在雙螢幕模式時，螢幕右半部分顯示的影像質量可能會差一些，這取決於影像本身。

靜止影像

按照下面的步驟來捕捉及靜止您正在觀看的動態影像中的一格鏡頭。

1 按下□*按鈕。
- 一格靜止影像顯示在畫面右邊，同時活動影像顯示在左邊畫面。
2 再次按下☑按鈕取消該功能。

附註

• 常畫面處於分割狀態，無法顯示靜止圖像。
• 當無法使用本項功能，會顯示一警告資訊。

使用選單

AV模式選單

主選單 項目 描述	頁碼
影像 AV選擇 從五種	選擇模式中選擇;標準、動態、電影、遊戲和用戶。35
	對比度 在明暗之間調整畫面。36
	亮度 調整畫面亮度。36
	色飽合度 調整色彩強度。36
	色調 調整膚色使其色調更加自然,適用於所有的視頻系統設定。36
	銳利度 調整畫面銳利度。36
	進階調整	調整級別有PureCinema、色溫調整、MPEG NR、DNR、CTI、DRE和色彩管理。	37-40
	恢復原廠設定 將所有 的影像調整設定恢復到出廠時的預設值。36

聲音 高音 調整高音的強弱。41
低音 調整低音的強弱。41
平衡 調整左右揚聲器之間的音頻輸出平衡。41
恢復原廠設定 將所有音頻調整設定恢復到出廠時的預設值。	41
FOCUS 將聲音傳過來的方向(聲音影像)往上移動,使聲音的輪廓更清晰。41
前置環繞 提供三維聲音效果和/或更深、更豐富的低音。42

電源控制 省電設定	降低畫面亮度以省電。42
	無信號關機模式 如果系統15分鐘沒有接收到任何訊號輸入,系統將自動進入待機模式。43
	無操作關機模式 如果三小時沒有對系統進行任何操作,系統將自動進入待機模式。43

睡眠定時器

當選定的時間到達後,系統將自動進入待機模式。

61

選項 畫面位置 調整	顯示影像的垂直位置	和水平位置。56
	WSS	當廣播視訊數據含有寬螢幕訊號時,容許您用寬螢幕模式查看資訊。59
	4:3模式	選擇視頻訊號的長寬比。	60
	彩色制式設定 選擇與螢幕影像相容的視頻系統設定。57
	側邊遮條 當選擇了4	3的螢幕尺寸時,設定在螢幕兩邊出現的灰邊的亮度。60
	HDMI端子 允許HDMI端子	接收數位視頻及音頻訊號。53

設定 自動安裝 容許	您設定電視頻道,並為螢幕顯示選擇所用的語言。 30
	頻道設定 設定電視頻道。 31-34
	密碼 防止其他人更改重要的設定。 61-62
	語言 選擇用於螢幕顯示(例如選單和指示說明)的語言和用於廣播視訊模 34式的語言。

電腦模式選單

主選單 項目 描述 責碼
影像 AV選擇 從二種選擇模式中選擇;標準和用戶。 35
對比度 在亮和暗之間調整畫面。 36
亮度 調整畫面亮度。 36
紅 調整紅色強度。 36
綠 調整綠色強度。 36
藍 調整藍色強度。 36
恢復原廠設定 將所有的影像調整設定恢復到出廠時的預設值。 36

聲音 高音 調整高	音的強弱。 41
	低音 調整低音的強弱。 41
	平衡 調整左右揚聲器之間的音頻輸出平衡。 41
	恢復原廠設定 將所有音頻調整設定恢復到出廠時的預設值。 41
	FOCUS 將聲音傳過來的方向(聲音影像)往上移動,使聲音的輪廓更清晰。 41
	前置環繞 提供三維聲音效果和/或更深、更豐富的低音。 42

電源控制 省電設定	降低畫面亮度以省電。 42
	電源管理 當沒有從個人電腦接收到訊號時,系統將自動進入待機模式。 44

睡眠定時器

到了選定的時間,系統將自動進入待機模式。61

選項 自動設定 自動優化影像位置和掃描頻率。 56
手動設定 容許您手動調整影像位置和掃描頻率。 57

選單操作按鈕

使用下列遙控器上的按鈕來操作選單。關於操作選單的更詳細資訊，請參閱描述每項功能的各頁說明。

HOME MENU（主選單）：開啓或關閉主選單。

/ ：選擇選單項目。對某些選單項目，您可用這些按鈕來選擇參數。

+/→：選擇參數或者調整選單項目的層級。

ENTER（輸入）：進入下一級選單。對於某些選單項，您需要按下此按鈕來完成選擇。

RETURN（返回）：回到上一級選單。

自動設定電視頻道

這一部分講述的是如何自動搜尋和設定頻道。

使用自動安裝

當買回高畫質電漿電視並進行第一次開機時，即會進入初始化自動安裝。您可以按照以下操作方式來自動設定語言、國家和頻道。

1 按↑/↓按鈕選擇“語言”，然後按▲按鈕來選擇一種語言。

- 您可以從五種語言中進行選擇；英語、西班牙語、葡萄牙語、繁體中文和簡體中文。

2 按下 / 琼以選取“頻道分配”，並隨後按下

←/→ 以選取 “接收有線電視”、“只有無線電視” 或 “特殊用途”。

- 第65頁中的表格為說明通常在您的國家或地區您所能選取的功能。

項目 描述

接收有線電視	搜索能在美國境內觀賞有線電視的相同放送頻率。當系統正接收來自有線電視公司所發送的訊號,本項選取功能便可發揮作用。
只有無線電視	搜索能在美國境內透過無線方式接收訊號的相同放送頻率。當系統正透過無線方式接收訊號,本項選取功能便可發揮作用。
特殊用途	掃描位於您所在地區的放送頻率。頻率愈早確認,所可使用的頻道數即愈少。

3 在↑/↓按钮選擇“開始”，然後按下ENTER鈕。

- 自動安裝過程開始。

- 要退出正在進行的自動安裝過程，按下RETURN鈕。

4 在自動安裝完成後，按下HOME MENU按鈕退出選單。

附註

- 您可在遷移到另一個國家後，從主選單啟動自動安裝。在進行上述步驟1到4之前，請先執行以下步驟1到3。

①按下HOME MENU鈕。

②按 ↕/↓按鈕選擇“設定”，然後按下ENTER鈕。

③按 ↑/ ↓ 按鈕選擇 “自動安裝”，然後按下 ENTER 鈕。

- 出現密碼輸入畫面。用0到9按鈕輸入4位數的密碼。

- 如果沒有發現任何頻道，檢查天線連接，然後再試一次自動安裝。

使用自動搜尋

如果您希望自動搜尋和設定電視頻道，請使用自動搜尋功能。

1 按下HOME MENU鈕。
2 按♠/ 鈕選擇 “設定”，然後按下ENTER鈕。
3 按▲/ 鈕選擇“頻道設定”，然後按下ENTER鈕。

- 出現密碼輸入畫面。用0到9按鈕輸入4位數的密碼。

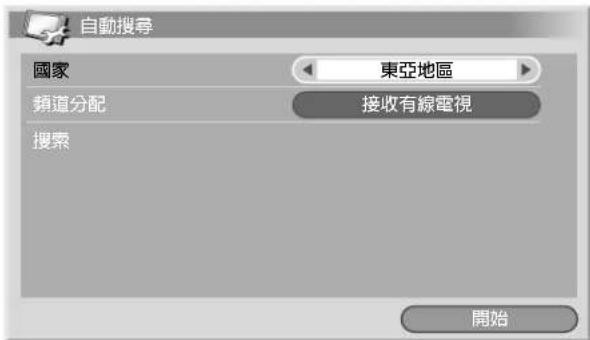

4 按♠/♠钮選擇“自動搜尋”，然後按下ENTER鈕。
5 按♠/鈕選擇“國家”，然後按♠鈕來選擇您所在的國家。

6 按下 / 珔以選取“頻道分配”，並隨後按下

←/→ 以選取 “接收有線電視”、“只有無線電視” 或 “特殊用途”。
- 第65頁中的表格為說明通常在您的國家或地區您所能選取的功能。

項目描述

接收有線電視	搜索能在美國境內觀賞有線電視的相同放送頻率。當系統正接收來自有線電視公司所發送的訊號,本項選取功能便可發揮作用。
只有無線電視	搜索能在美國境內透過無線方式接收訊號的相同放送頻率。當系統正透過無線方式接收訊號,本項選取功能便可發揮作用。
特殊用途	掃描位於您所在地區的放送頻率。頻率愈早確認,所可使用的頻道數即愈少。

7 按♠/按钮選擇“開始”，然後按下ENTER鈕。

• 頻道搜尋自動開始。
• 要退出正在進行的頻道搜尋過程，按下RETURN鈕。

8 按下HOME MENU鈕退出選單。

附註

- 如果沒有發現任何頻道，檢查天線連接，然後再試一次自動搜尋。

手動設定電視頻道

這一節講述的是如何手動設定電視頻道。

使用手動調節

使用手動調節功能來手動設定電視頻道。步驟5至9會視您所選取的「頻道分配」而有所不同。

1 按下HOME MENU按钮。
2 按♠/钮選擇“設定”，然後按下ENTER鈕。
3 按↑/ 鈕選擇“頻道設定”，然後按下ENTER鈕。

- 出現密碼輸入畫面。用0到9按鈕輸入4位數的密碼。

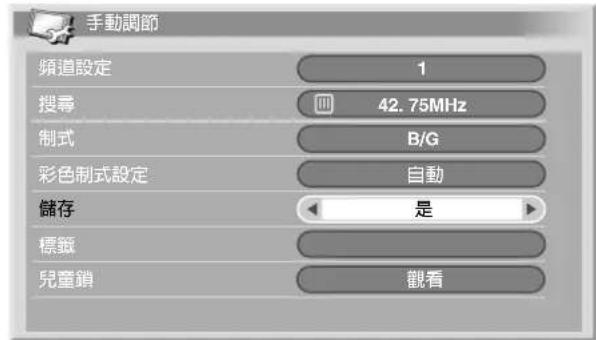

4 按♠/♦钮選擇“手動調節”，然後按下ENTER鈕。
5 按♠/鈕選擇“頻道設定”，然後按♠/鈕選擇一個節目號碼。

• 如已選取“接收有線電視”，您便可選取1到125。
• 如已選取“只有無線電視”，您便可選取2到69。
• 如已選取“特殊用途”，您便可選取1到99。

6 按♠/♠ 鈕選擇“搜尋”，然後用0到9按鈕輸入一個頻率，接著按下ENTER鈕。

• 您也可以使按 / 鈕來輸入一個頻率。
• 如已選取“接收有線電視”或“只有無線電視”，您便無法變更顯示頻率。

7 按↑/↓ 鈕選擇“制式”，然後按→鈕選擇一個聲音系統。

• 您可以從 “B/G”、“D/K”、“I”、“M” 和 “N” 中選擇。
• 如已選取“接收有線電視”或“只有無線電視”，您便無法從原廠預設值(M)來作變更。

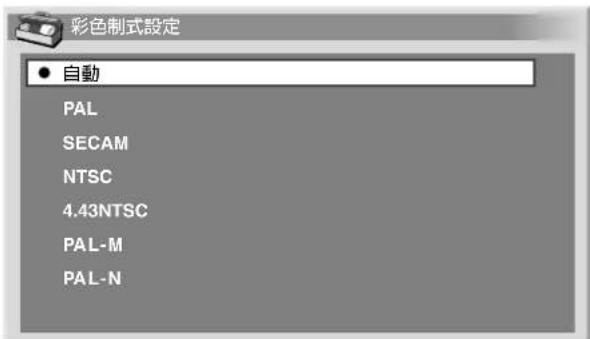

8 按◀/◀ 鈕選擇 “彩色制式設定”，然後按◀→ 鈕選擇一種視頻系統設定。

• 您可以從“自動”、“PAL”、“NTSC”、“SECAM”、“PAL-M”、“PAL-N”和“4.43NTSC”中選擇。
• 如已選取“接收有線電視”或“只有無線電視”，您便無法從原廠預設值來作變更(自動)。

9 按↑/↓ 鈕選擇 “儲存”，然後按→來選擇“是”。

- 如已選取“接收有線電視”或“只有無線電視”，請按 / 以選取“添加/刪除”，並隨後按下 / 以選取“添加”。

• 如果選擇“是”，則可以用P+/P-按鈕選擇頻道。如果選擇“否”，則不能用P+/P-按鈕選擇頻道。
• 要設定另一頻道，重複步驟5到步驟9。

10 按下HOME MENU鈕退出選單。

附註

- 手動調整也容許您對“標籤”和“兒童鎖”進行選擇。參閱“標記電視頻道”和“設定親子鎖定”的相應內容。

標記電視頻道

您可以用最多五個字元為設定好的電視頻道命名。這有助於您在選擇時更方便地識別這些頻道。

1 執行手動調整的1到4步驟。 在針對標籤項目選好頻道後（頻道設定輸入），請照以下步驟執行。

2 按↑/↓ 按鈕選擇“標籤”，然後按下ENTER鈕。

- 顯示名字輸入螢幕。

3 按 / 或 鈕選擇第一個字元，然後按下ENTER。

- 游標移動到第二個字元。

4 重複步驟3直到輸入完畢（最多五個字元）。

• 要修改已經輸入的字元，選擇螢幕上的[←或[→，然後按ENTER。游標就會移動到前一個字元或者後一個字元。
• 要刪除當前的字元，選擇螢幕上的[刪除]，然後按ENTER。
• 要在當前字元後面加入一個空格，選擇螢幕上的[空格]，然後按ENTER。

5 用↑/↓或→按鈕選擇螢幕上的[確定]，然後按ENTER按鈕，這就完成了名字的輸入。

6 按下HOME MENU按鈕退出選單。

設定親子鎖定

親子鎖定可以防止兒童選擇電視和觀看某些頻道。

1 執行手動調整的步驟1到4。 在針對標籤項目選好頻道後（頻道設定輸入），請照以下步驟執行。
2 按↑/↓鈕選擇“兒童鎖”，然後按→鈕選擇“禁止”。

- 可以在“觀看”和“禁止”之間進行選擇

3 按下HOME MENU鈕退出選單。

分類預設電視頻道

按照以下步驟來變更預設電視節目的順序。

1 按下HOME MENU按钮。
2 按↑/↓ 鈕選擇 “設定”，然後按下ENTER。
3 按↑/↓ 鈕選擇“頻道設定”，然後按下ENTER。

- 出現密碼輸入畫面。用0到9按鈕來輸入4位數的密碼。

4 按↑/↓ 鈕選擇 “分類”，然後按下ENTER。

- 出現排序畫面。

5 按▲/▼或→鈕選擇一個要移動位置的頻道，然後按下ENTER。
6 按↙/↙ 或 ↕ 鈕選擇一個新位置，然後按下ENTER。 • 開始執行排序。
7 按下HOME MENU鈕退出選單。

附註

- 在步驟6的排序畫面如果想換一個頁面，用 / 按鈕選擇畫面上的▲/▼選擇一個頁面，然後按下ENTER。

語言設定

您可以選擇用於螢幕顯示（例如選單和指示說明）的語言，一共有五種選擇；英語、西班牙語、葡萄牙語、繁體中文和簡體中文。

對於用於廣播視訊模式的語言，您可以從西歐、東歐、希臘/土耳其、俄羅斯和阿拉伯中進行選擇。

要選擇一種螢幕顯示語言

1 按下HOME MENU按钮。
2 按↑/↓ 鈕選擇 “設定”，然後按下ENTER。
3 按↑/↓ 鈕選擇“語言”，然後按下ENTER按。
4 按↑/↓ 鈕選擇“選單”，然後按→鈕選擇一種語言。

5 按↑/↓ 鈕選擇“廣播視訊”，然後按→鈕選擇一種語言。
6 按下HOME MENU鈕退出選單。

AV選擇

AV選擇功能讓您可從五種觀看選項裡面選擇最適合高畫質電漿電視環境的模式，這取決於很多因素，例如房間亮度、觀看節目的類型或者外部輸入設備的影像類型。

1 按下HOME MENU按钮。
2 按↑/↓ 鈕選擇 “影像”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “AV選擇”，然後按下ENTER。
4 按↑/↓ 鈕選擇想要的選項，然後按下ENTER。

對於AV信號源

項目	描述
標準	適用於一般亮度房間內之高畫質影像
動態	適用於擁有最大對比度、極度銳利之影像
電影	適用於電影
遊戲	適用於較低影像亮度以更為適合觀賞
用戶	容許用戶按照需要自訂設定值。每種輸入源都可以使用此種模式。

對於電腦信號源

項目	描述
標準	適用於一般亮度房間內之高畫質影像
用戶	容許用戶按照需要自訂設定值。每種輸入源都可以使用此種模式。

5 按下HOME MENU鈕退出選單。

附註

如您已經選擇了“動態”，您將無法選擇“對比度”、“亮度”、“色飽合度”、“色調”、“銳利度”和“進階調整”；這些選單項將呈灰色。

影像調整

對選擇好的AV 選擇選項（除了“動態”選項），根據您的喜好調整影像。

1 按下HOME MENU按钮。
2 按↑/↓ 鈕選擇 “影像”，然後按下ENTER。
3 按↑/↓ 鈕選擇一個想要調整的項目，然後按下 ENTER。

4 按←/→ 鈕選擇想要的級別。

- 當顯示調整螢幕時，您也可以透過↑/↓按鈕來改變要調整的項目。

5 按下HOME MENU鈕退出選單。

對於AV信號源

項目 按鈕 按鈕

對比度 更弱的對比度 更強的對比度

亮度 更暗 更亮

色飽合度 減少色彩強度 增加色彩強度

色調 膚色變成紫色 膚色變成綠色

銳利度 減少銳利度 增加銳利度

對於電腦輸入源

項目 按鈕 按鈕
對比度 更弱的對比度 更強的對比度
亮度 更暗 更亮
紅 紅色變弱	紅色變強
綠 綠色變弱	綠色變強
藍 藍色變弱	藍色變強

對於電腦輸入源會出現下面的畫面：

附註

- 選擇“進階調整”，然後按下ENTER設定 “PureCinema”、“色溫調整”、“MPEG NR”、“DNR”、“CTI”、“DRE”和“色彩管理”。參閱37到40頁。

- 如果想把所有的項目恢復到出廠的預設值，在第3步按↑/钮選擇“恢復原廠設定”，然後按ENTER。出現確認畫面。按↑/钮選擇“是”，然後按ENTER。

PureCinema（循序掃描）

自動偵測電影類視訊源（亦即採用每秒24格編碼），加以分析，再重新製作出每格均是具有高解析度畫質的靜止畫面。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇 “影像”，然後按下ENTER。
3 按↑/↓ 鈕選擇“進階調整”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “PureCinema”，然後按下ENTER。
5 按↑/↓ 鈕選擇想要的參數，然後按下ENTER。

項目 描述
關 關閉PureCinema循序掃描功能。

標準 當播放DVD或每秒24格的高解析度影像(例如,電影),藉由自動偵測記錄的影像資訊來產生出流暢和生動的動態影像(特別指影片)。

ADV 當播放每秒24格的DVD影像(例如,電影),藉由將頻率轉化為72Hz來產生流暢和優質的動態影像(如電影)。

6 按下HOME MENU鈕退出選單。

色溫調整

調整色溫以適應白色調。

1 按下HOME MENU按钮。
2 按↑/↓ 鈕選擇 “影像”，然後按下ENTER。
3 按↑/↓ 鈕選擇“進階調整”，然後按下ENTER。
4 按↑/↓ 鈕選擇“色溫調整”，然後按下ENTER。
5 按↑/↓鈕選擇想要的級別，然後按下ENTER。

項目描述

高 白色中帶有藍色調

中-高 色調介於「居高」和「適中」之間

中 自然色調

中-低 色調介於「適中」和「偏低」之間

低 白色中帶有紅色調

手動 依個人喜好調整色溫

6 按下HOME MENU鈕退出選單。

附註

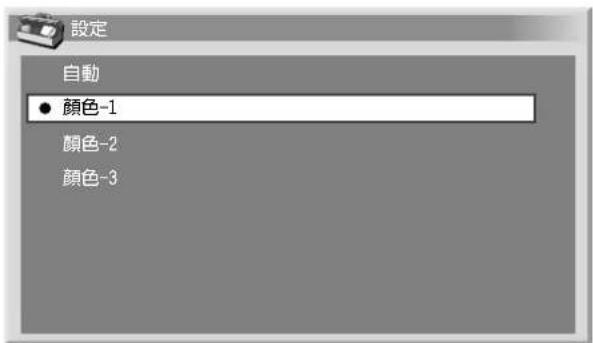

您可按照以下步驟來手動調整色溫：

①在上述步驟5選擇“手動”，然後按住ENTER不放3秒鐘以上以顯示手動調整畫面。
②按 ◆↓鈕選擇想要調整的項目，然後按下ENTER。
③按 ◀→鈕選擇想要的級別，然後按下ENTER。

項目 按鈕 按鈕
紅-高	紅色變弱	紅色變強
綠-高	綠色變弱	綠色變強
藍-高	藍色變弱	藍色變強
紅-低	紅色變弱	紅色變強
綠-低	綠色變弱	綠色變強
藍-低	藍色變弱	藍色變強

• 如果想對另一個項目進行調整，按RETURN，然後重複步驟②和③。
• 您可以按 / 鈕隨時變更被調整的項目。

④按下HOME MENU鈕退出選單。

MPEG NR

本功能可消除視頻影像的雜訊（例如，播放DVD時，本功能可播放出無雜訊的影像）。

1 按下HOME MENU鈕。
2 按♠/ ☑ 鈕選擇 “影像”，然後按下ENTER。
3 按♠/♠钮選擇“進階調整”，然後按下ENTER。
4 按↑/ 鈕選擇 “MPEG NR”，然後按下ENTER。
5 按♠/♦钮選擇想要的級別，然後按下ENTER。

項目描述

關 關閉MPEG NR功能。
高 增強型MPEG NR
中 標準型MPEG NR
低適中型MPEG NR

6 按下HOME MENU鈕退出選單。

DNR

選擇DNR（Digital Noise Reduction（數位抑制雜訊））級別來消除視頻雜訊，以產生乾淨俐落的畫面。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇 “影像”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “進階調整”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “DNR”，然後按下ENTER。
5 按↑/↓ 鈕選擇想要的級別，然後按下ENTER。

項目描述

關 關閉DNR。

高 增強型DNR

中 標準型DNR

低 適中型DNR

6 按下HOME MENU鈕退出選單。

CTI

使用CT1（Color Transient Improvement（彩色瞬態增強））令畫面有更清晰的彩色輪廓。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇 “影像”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “進階調整”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “CTI”，然後按下ENTER。
5 按↑/↓ 鈕選擇想要的級別，然後按下ENTER。

項目描述

關開啓CTI。

開關閉CTI。

6 按下HOME MENU鈕退出選單。

DRE

使用DRE（Dynamic Range Expander（動態範圍擴展））來調整畫面的明和暗的部分，以使明和暗之間的對比更加清晰。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇 “影像”，然後按下ENTER。
3 按↑/↓ 鈕選擇“進階調整”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “DRE”，然後按下ENTER。
5 按↑/↓ 鈕選擇想要的級別，然後按下ENTER。

項目描述

關 關閉DRE。

高 增強型DRE

中 標準型DRE

低 適中型DRE

6 按下HOME MENU鈕退出選單。

色彩管理

對每種基本色彩進行色彩微調。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇 “影像”，然後按下ENTER。
3 按↑/↓ 按鈕選擇“進階調整”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “顏色管理”，然後按下ENTER。
5 按↑/↓ 鈕選擇一個要調整的項目，然後按下ENTER。

6 按←/→ 鈕選擇想要的級別。

項目 按鈕 按鈕
R(紅)	更接近洋紅色	更接近黃色
Y(黃)	更接近紅色	更接近綠色
G(綠)	更接近黃色	更接近青色
C(青)	更接近綠色	更接近藍色
B(藍)	更接近青色	更接近洋紅色
M(洋紅)	更接近藍色	更接近紅色

• 如果想對另一個項目進行調整，請按RETURN，然後重複步驟5和6。
• 您可以按 / 鈕隨時變更要調整的項目。

7 按下HOME MENU鈕退出選單。

聲音調整

您可以根據個人喜好，按照以下步驟來調整聲音品質。根據喜好來調整AV選擇項目的聲音。參閱第35頁。

1 按下HOME MENU鈕。
2 按♠/♠钮選擇“音質”，然後按下ENTER。
3 按♠/ 鈕選擇一個要調整的項目。
4 按←→ 鈕選擇想要的級別。

項目	按鈕	按鈕	→
高音	高音更弱	高音更強
低音	低音更弱	低音更強
平衡	降低右揚聲器音量		降低左揚聲器音量

5 按下HOME MENU鈕退出選單。

附註

• 如果想把所有項目恢復到出廠時的預設值，在步驟3按♠/♠鈕選擇“恢復原廠設定”，然後按ENTER。接著會出現一個確認畫面，按♠/♠鈕選擇“是”，然後按ENTER。
• 用耳機聽的時候無法調整音質。
• 如果是在耳機接上之時設定音場，則在拔出耳機以後，揚聲器聲音的新設定就會生效。

FOCUS

本功能可轉變聲音來向方位（聲音影像），以產生出清晰的聲音輪廓。

1 按下HOME MENU鈕。
2 按↑/钮選擇“音質”，然後按下ENTER。
3 按♠/鈕選擇 “FOCUS”，然後按 ♦鈕選擇想要的參數。

項目	描述
關(出廠設定值)	關閉FOCUS。
開	開啓FOCUS。

4 按下HOME MENU鈕退出選單。

附註

• 該功能的效果隨訊號不同而變化。
• 使用耳機聆聽時，無法調整音質。
• 如果是在耳機接上之時設定音場，則在拔出耳機以後，揚聲器聲音的新設定就會生效。

前置環繞

本功能提供了三維聲音效果和/或深邃而豐富的低音。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇 “音質”，然後按下ENTER。
3 按↙/↙ 鈕選擇 “前置環繞”，然後按↙→ 鈕來選擇想要的參數。

項目 描述

關 關閉SRS和TruBass。

SRS 重新產生非常有效的三維聲音。

TruBass 使用新技術提供深而豐富的低音。 (出廠設定值)

TruBass + SRS 同時提供TruBass和SRS效果。

4 按下HOME MENU鈕退出選單。

附註

• SRS(●) 所指的是FOCUS啟動，同時已選擇 TruBass+SRS用於前置環繞時的一種狀態。
• 是R.R.O.)Labs, Inc.的商標。
• WOW技術之結合係獲SRS Labs, Inc.正式授權。
• 本功能的效果隨訊號而有所不同。
• 使用耳機聆聽時無法設定音場。
• 如果是在耳機接上時設定音場，則拔出耳機以後，揚聲器聲音的新設定即會生效。

電源控制

電源控制可提供方便省電的功能。

省電設定

藉由降低影像亮度來達到節約消耗的目的。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇 “電源控制”，然後按下ENTER。
3 按↑/↓ 鈕選擇“省電設定”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “省電模式”，然後按下ENTER。

項目描述

標準模式 不降低影像亮度。 (出廠設定值)

省電模式 降低影像亮度來省電。

5 按下HOME MENU鈕退出選單。

附註

- 當輸入的視頻源是電腦時，您也可使用主選單來選擇該功能。

無信號關機模式（僅適用於影音模式）

如果系統15分鐘內未接收任何訊號輸入，系統將自動進入待機模式。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇 “電源控制”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “無信號關機模式”，然後按下 ENTER。
4 按↑/↓ 鈕選擇 “啟動”，然後按下ENTER。

項目描述

不啟動 不將系統置於待機狀態。 (出廠設定值)

啟動 如果系統15分鐘內未接收到任何訊號輸入，系統將自動進入待機模式。

5 按下HOME MENU鈕退出選單。

附註

• 在系統進入待機狀態前5分鐘，每分鐘都會顯示一道訊息。
• 在電視節目結束後，如果媒體接收器存在有雜訊，系統便不會進入待機狀態。

無操作關機模式（僅適用於影音模式）

如果3小時內未對系統進行任何操作，系統將自動進入待機模式。

1 按下HOME MENU按钮。
2 按↑/↓ 鈕選擇“電源控制”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “無操作關機模式”，然後按下 ENTER。
4 按↑/↓ 鈕選擇 “啟動”，然後按下ENTER。

項目描述

不啟動 不將系統置於待機狀態。 (出廠設定值)

啟動 如果三小時內未對系統進行任何操作，系統將自動進入待機模式。

5 按下HOME MENU鈕退出選單。

附註

- 在系統進入待機狀態前5分鐘，每分鐘都會顯示一道訊息。

電源管理（僅適用於電腦模式）

如果系統未收到個人電腦的訊號輸入，系統將自動進入待機狀態。

1 按下HOME MENU鈕。
2 按↑/↓ 鈕選擇“電源控制”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “電源管理”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “模式1” 或 “模式2”，然後按下 ENTER。

項目 描述

關 無電源管理 (出廠設定值)

模式1 • 如果系統8分鐘內未收到個人電腦的訊號輸入,系統即進入待機模式。即使當您開始使用電腦且系統再次接收到訊號,系統仍將處於待機模式。藉由按下電漿電視的STANDBY/ON鈕或遙控器上的心鈕(參閱第23頁),可再次將系統打開。

模式2 • 如果系統8秒鐘內未收到個人電腦的訊號輸入，系統即進入待機模式。

• 當您開始使用電腦且再次輸入訊號，系統即會打開。
• 如果按下電漿電視的STANDBY/ON鈕或遙控器上的心鈕（參閱第23頁），可再次將系統打開。

5 按下HOME MENU鈕退出選單。

附註

- 您也可以按遙控器上的0到9按鈕中任何一個來打開系統；但是，系統將會退出電腦模式。（參閱第23頁）

什麼是廣播視訊？

廣播視訊可放送富含各種資訊及娛樂的頁面至擁有特殊能力的電視機上。而您的高畫質電漿電視便是可接收來自電視網路所放送的廣播視訊信號，並將其解碼為可方便觀賞的圖形格式。目前提供的服務包括有新聞、天氣、體育資訊、股票交易價格和節目預告等。

廣播視訊基本操作

打開和關閉廣播視訊

1 選擇可提供廣播視訊節目的電視頻道或外部輸入源。
2 按下目按鈕來顯示廣播視訊（全螢幕）。
3 再按一次目按鈕，在螢幕的右半部即會顯示廣播視訊，而左半部則為顯示正常畫面。
- 每次按下目按鈕，螢幕就會如左邊所示那樣切換。
- 如果選擇了不帶廣播視訊信號的節目，螢幕上即會出現“無法利用Teletext功能來顯示螢幕選單。”字樣。

選擇和操作廣播視訊頁面

使用以下的遙控器按鈕來選擇和操作廣播視訊頁面。

彩色（紅/綠/黃/藍）：

你可按下遙控器上相對的彩色（紅/綠/黃/藍）按鈕，來選擇顯示在螢幕底部的彩色括號中的一組或一批頁面。

0到9：

使用0到9按鈕，可以直接選擇從100到899的任何頁面。

/

選擇上一個或下一個頁面。

三

每次按下③按鈕，廣播視訊畫面就會按以下順序進行切換。

≡? :

為了將隱藏的資訊顯示出來，例如一個猜謎的答案，請按☑按钮。

- 再按一次☑按钮，即可將該資訊隱藏起來。

三

要停止廣播視訊頁面更新，請按下☑按钮。

- 再按一次按钮，即可解除保持模式。

三i:

對於CEEFAX/FLOF格式顯示一個索引頁面。

附註

- 在顯示廣播視訊之前，請把螢幕恢復成單畫面模式。

顯示子頁面

您可以顯示所傳輸過來的子頁面。子頁畫面

子頁面螢幕

1 按下目按鈕以顯示廣播視訊。

- 如果打開會有子頁的畫面，子頁將會自動按順序顯示。

2 要退出自動子頁面變更，請按←/→ 按鈕。

- 您可以按 / 鈕來動手變更子頁面。

附註

• 按▶/◀▶按鈕會導致頁面變更，子頁面螢幕也會消失。
• 按下按钮停止自動子頁面變更，並且執行相對的按鈕功能。

享用外部設備

您可以將許多類型的外部設備連接到高畫質電漿電視，例如錄影機、DVD放影機、個人電腦、遊戲機主機和攝錄機。為了觀看來自外部設備的影像，請用遙控器上、或電漿電視上的INPUT按鈕來選擇輸入源。

觀看DVD影像

連接DVD放影機

使用 INPUT 3 端子來連接 DVD 放影機和其他影音設備。

媒體接收器（後視圖）

DVD放影機

顯示DVD影像

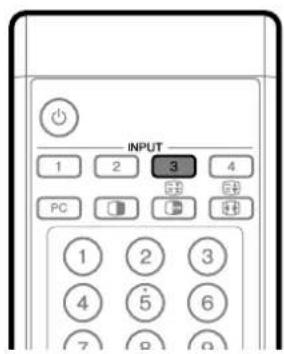

要觀看DVD影像，按遙控器上的INPUT 3按鈕或電漿電視上的INPUT按鈕來選擇輸入3。

注意

- 為保護所有設備，請在連接錄影機、DVD放影機、個人電腦、遊戲機主機、攝錄機或其他外部設備之前關閉媒體接收器。

附註

- 連接前，請確實參閱（DVD放影機、個人電腦等）相關的操作說明書。

附註

• 請參閱您的DVD放影機的操作說明書，以確定訊號類型。
• 電纜連接時，INPUT 3端子的檢查順序是；1）色差視頻，2）S-視頻，3）視頻。
• 請確實將外部設備連接至所要使用的端子。

觀看錄影機影像

連接錄影機

使用 INPUT 2 端子來連錄影機和其他影音設備。

媒體接收器（後視圖）

錄影機

顯示錄影機影像

要觀看錄影機影像，按遙控器上的INPUT 2按鈕或電漿電視上的INPUT按鈕來選擇輸入2。

附註

• 請參閱您的錄影機的操作說明書，以確定訊號類型。
• 電纜連接時，INPUT 2端子的檢查順序是；1）S-視頻，2）視頻。
• 請確實將外部設備連接至所要使用的端子。

透過數位調諧器觀看電視廣播

連接數位調諧器

使用 INPUT 1 端子來連接數位調諧器和其他影音設備。

媒體接收器（後視圖）

數位調諧器

透過數位調諧器顯示電視廣播

要通過數位調諧器裡觀看電視廣播，按遙控器上的INPUT 1按鈕或電漿電視上的INPUT按鈕來選擇輸入1。

附註

• 請參閱您的數位調諧器的操作說明書，以確定訊號類型。
• 電纜連接時，INPUT 1端子的檢查順序是；1）色差視頻，2）S-視頻，3）視頻。
• 請確實將外部設備連接至所要使用的端子。

享用遊戲機主機和觀看攝錄機影像

連接遊戲機主機或攝錄機

使用 INPUT 4 端子來連接遊戲機主機、攝錄機和其他影音設備。

媒體接收器（前視圖）

顯示遊戲機主機或攝錄機影像

要觀看攝錄機或遊戲機影像，按遙控器上的INPUT 4按鈕或電漿電視上的INPUT按鈕來選擇輸入4。

附註

• 電纜連接時，INPUT 4端子的檢查順序是；1）S-視頻，2）視頻。
• 請確實將外部設備連接至所要使用的端子。

觀看個人電腦影像

連接個人電腦

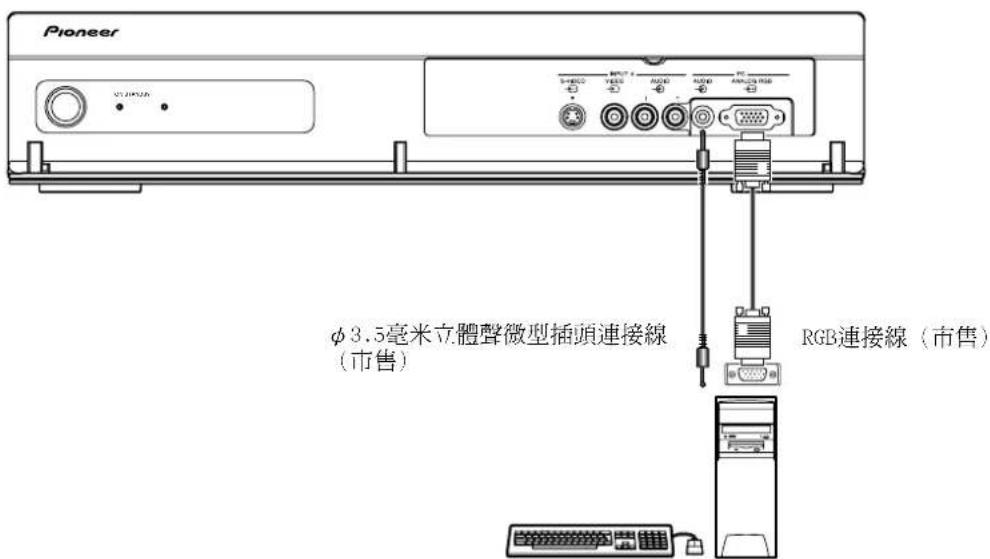

使用電腦端子來連接個人電腦。

附註

- 電腦輸入端子與DDC1/2B相容。

媒體接收器（前視圖）

個人電腦

顯示個人電腦影像

要觀看個人電腦影像，按遙控器上的PC（電腦）按鈕或電漿電視上的INPUT按鈕來選擇“PC”。

當連接個人電腦時，系統將自動偵測正確的輸入訊號類型。如果來自電腦的影像顯示不清晰，您可能需要使用自動設定選單，請參閱第56頁。

附註

- 電腦端子不能用於影音設備。

電腦相容性清單

解析度	頻率	備註
720×400	70	Hz
640×480	60	Hz
		65 Hz Macintosh 13” (67 Hz)
		72 Hz
		75 Hz
800×600	56	Hz
		60 Hz
		72 Hz
		75 Hz
832×624	74.5	Hz Macintosh 16”
1024×768	60	Hz
		70 Hz
		75 Hz Macintosh 19”
1280×768	56	Hz
		60 Hz
		70 Hz

享用連接音頻設備

連接音頻設備

藉由連接音頻設備（例如AV接收器），您就可享受更強勁的聲音效果。

媒體接收器（後視圖）

AV接收器

附註

• 更詳細的資訊，請參閱要所連接音頻設備的操作說明書。
• 無論選擇什麼頻道和輸入，訊號始終會輸出至MONITOR OUTPUT（顯示器輸出）端子。

使用HDMI輸入

INPUT 3端子包括可接收數位視頻和音頻訊號輸入的IIDMT端子。要使用IIDMT端子，首先啟用該端子，然後指定接收來自連接設備的視頻及音頻訊號類型。關於訊號類型的資訊，請參閱所連接設備的操作說明書。

輸入訊號關聯表

1920*1080i@50Hz

720*576p@50Hz

1280*720p@50Hz

720(1440)*576i@50Hz

1920*1080i@59.94/60Hz

720*480p@59.94/60Hz

1280*720p@59.94/60Hz

720(1440)*480i@59.94/60Hz

附註

- 電腦訊號不在上述訊號範圍內。

連接HDMI設備

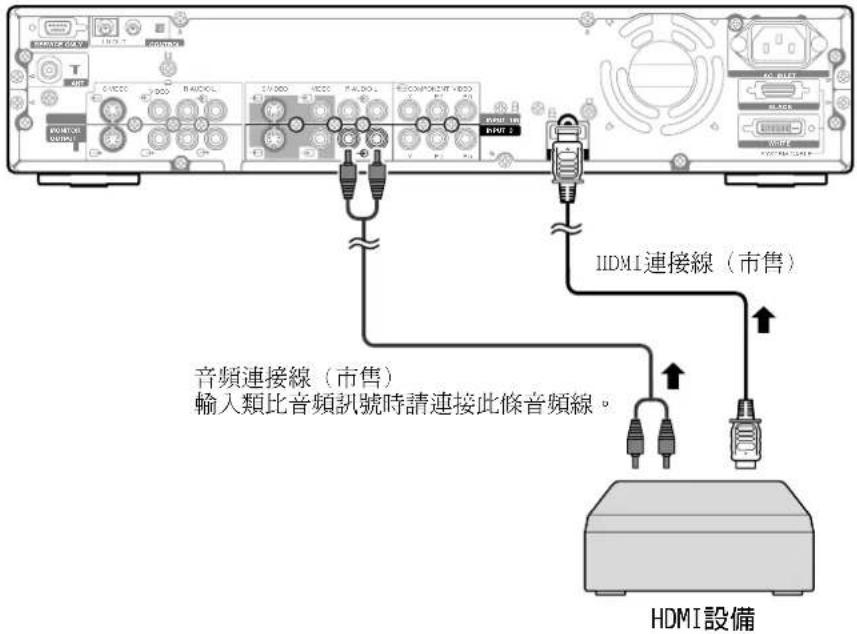

媒體接收器（後視圖）

要使HDMI端子有效：

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇 “選項”，然後按ENTER。
3 按↑/↓ 鈕選擇 “HDMI輸入”，然後按ENTER。
4 按↑/↓ 鈕選擇 “設定”，然後按ENTER。

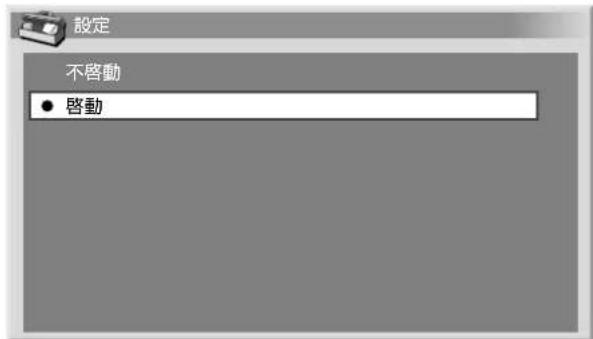

5 按↑/↓ 鈕選擇 “啟動”，然後按ENTER。

項目描述

不啟動 使HDMI端子無效。

(出廠設定值)

啟動 使HDMI端子有效。

要指定數位視頻訊號類型：

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇“選項”，然後按ENTER。
3 按↑/↓ 鈕選擇 “HDMI輸入”，然後按ENTER。
4 按↑/↓ 鈕選擇“視頻”，然後按ENTER。
5 按↑/↓ 鈕選擇數位視頻訊號類型，然後按ENTER。

- 如果您選擇“自動”，系統在接收到數位視頻訊號時會嘗試自動識別數位視頻訊號的類型。

項目描述

自動 自動識別輸入的數位視頻訊號。(出廠設定值)

顏色-1 把數位視頻訊號的格式設定成色差視頻4:2:2。

顏色-2 把數位視頻訊號的格式設定成色差視頻4:4:4。

顏色-3 把數位視頻訊號的格式設定成RGB。

6 按HOME MENU鈕退出選單。

附註

• 如果您選擇“自動”以外的參數，結果可使色彩自然。
• 如果沒有圖像顯示或者圖像顯示不正確，請指定另外一種數位視頻訊號類型。
• 關於指定數位訊號類型的詳細資訊，請參閱連接設備的操作說明書。

要指定音頻訊號類型：

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇 “選項”，然後按ENTER。
3 按↑/↓ 鈕選擇 “HDMI輸入”，然後按ENTER。
4 按↑/↓ 鈕選擇“音頻”，然後按ENTER。
5 按↑/↓ 鈕選擇音頻訊號類型，然後按ENTER。

- 如果您選擇“自動”，系統在接收到音頻訊號時會嘗試自動識別音頻訊號的類型。

項目 描述

• 如果沒有聲音輸出，指定另外一種音頻訊號類型。
• 關於指定訊號類型的詳細資訊，請參閱連接設備的操作說明書。
• 根據所連接設備的不同，您可能也需要連接類比音頻連接線。

連接控制線

用控制電線把媒體接收器和其他帶有SR標誌的先鋒（PIONEER）設備連接起來後，您就可以經由遙控器把命令從遙控器傳送至媒體接收器的遙控感知器來操作所連接的設備。

在連接了控制輸入端子以後，所連接設備的遙控感知器即無法接收來自遙控器的命令。操作連接的設備時，請將遙控器對準電漿電視的遙控感知器。

附註

• 連接設備時請務必關閉電源。
• 在連接控制線之前請先連接所有組件。

關於SR+

媒體接收器背面的控制輸出端子可支援SR+，搭配先鋒（PIONEER）的AV接收器進行一連串的操作。SR+可呈現的功能有：輸入切換連串操作功能與DSP環繞模式顯示功能。更多詳細資訊，請參閱支持SR+的先鋒（PIONEER）的AV接收器的使用說明書。

附註

- 當透過SR+連接時，系統的音量會被臨時調到最小。

媒體接收器（後視圖）

控制連接線（市售）是帶有微型插頭的單聲道連接線（無阻抗）。

調整影像位置（只適用於AV模式）

調整電漿電視影像的水平位置和垂直位置。

1 按HOME MENU按钮。
2 按↑/↓ 鈕選擇“選項”，然後按下ENTER。
3 按↑/↓ 鈕選擇“畫面位置”，然後按下ENTER。
4 按♠/♠ 鈕選擇“水平/垂直位置調整”，然後按下 ENTER。

5 按↑/↓ 鈕調整垂直位置或按→ 鈕調整水平位置。

6 按HOME MENU鈕退出選單。

附註

• 要把所有項目恢復到出廠時的預設值，請在步驟4利用↑/↓按鈕選擇“恢復原廠設定”，然後按ENTER。接著會出現一個確認螢幕，按↑/↓鈕選擇“是”，然後按ENTER。

- 調整結果會按輸入源分別存儲。

自動調整影像位置和時脈（只適用於電腦模式）

使用自動設定來自動調整電腦影像的位置和時脈。

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇 “選項”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “自動設定”，然後按下ENTER。

- 自動設定開始。

4 按HOME MENU鈕退出選單。

附註

• 當自動設定結束後，會出現“自動設定完成。”字樣。
• 對於由類似圖案或單色組成的電腦影像，自動設定可能會失敗。如果不成功，改變電腦影像並重新再試。
• 在使用自動設定以前，務必將電腦連接到媒體接收器並打開它。

手動調整影像位置和時脈（只適用於電腦模式）

通常，您可使用自動設定方便地調整影像的位置和時脈。如果有必要，您也可以使用手動設定來使影像的位置和掃描頻率最佳化。

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇 “選項”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “手動設定”，然後按下ENTER。
4 按↑/↓ 鈕選擇想要調整的項目，然後按下ENTER。

5 按←/→（和↓）鈕執行調整。

- 只有在您選擇了“水平/垂直位置調整”以後來調整垂直位置時，才可使用↑/↓按鈕。

6 按HOME MENU鈕退出選單。

附註

• 要把所有項目恢復到出廠時的預設值，請在步驟4按↑/↓鈕選擇“恢復原廠設定”，然後按ENTER。接著會出現一個確認螢幕，↑/↓鈕選擇“是”，然後按ENTER。

彩色制式設定（只適用於AV模式）

如果圖像顯示不清晰，請選擇另一種視頻系統（例如，PAL、NTSC）。

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇 “選項”，然後按下ENTER。
3 按↑/↓ 鈕選擇“彩色制式設定”，然後按下ENTER。
4 按↑/↓ 鈕選擇一種視頻訊號制式，然後按下ENTER。

• 您可以選擇 “自動”、“PAL”、“SECAM”、“NTSC”、“4.43NTSC”、“PAL-M” 或 “PAL-N”。
• 如果選擇了“自動”，輸入訊號即採自動識別。

5 按HOME MENU鈕退出選單。

附註

• 出廠設定值為“自動”。
• 對於輸入1到4中的每項輸入，您都要執行一次視頻系統設定。
• 有關每個頻道的視頻系統設定，請參閱第31頁和第32頁。

AV模式

除XGA訊號以外的電腦模式

XGA訊號的電腦模式

手動選擇按下鈕，在當前所接收的視頻訊號類型當中可用的螢幕尺寸選項之間進行切換。

• 每次您按鈕，均會切換選擇。
• 根據輸入訊號類型不同，所可選擇的螢幕尺寸也不同。

AV模式

項目	描述
4:3	用於4:3“標準”圖像。每邊會出現一側邊遮罩。
全螢幕14:9	用於14:9的壓縮圖像。每邊會出現一細側邊遮罩。
電影14:9	用於14:9的letterbox(長條形)圖像。每邊會出現一細側邊遮罩,對於某些節目您可能會在上下方均會看見橫條。
寬螢幕	在該模式下,圖像會逐漸向螢幕兩邊拉長。
全螢幕	用於16:9壓縮圖像。
變焦	用於16:9的letterbox圖像。對於某些節目您可能會在上下方均會看見橫條。
電影	用於14:9的letterbox圖像。對於某些節目您可能會在上下方均會看見橫條。

適用非XGA訊號之電腦模式

項目	描述
4:3	無須改變輸入訊號畫面比例來填滿整個螢幕。
全螢幕	全螢幕16:9顯示
逐點式	用同樣數目的螢幕畫素來匹配輸入訊號。

適用XGA訊號之電腦模式
(例如：在PDP-505HDG上的1024×768输入)

項目	描述
4:3	用同樣數目的螢幕畫素來匹配輸入訊號。將1024×768顯示調整至最佳化
全螢幕1	全螢幕16:9顯示將1024×768顯示調整至最佳化
全螢幕2	用於寬螢幕訊號顯示顯示1280×768訊號解析度時使用。

附註

- 以上電腦模式之規格係適用於PDP-505HDG。對於PDP-435HDG，面板畫素的數目是不同的，因此訊號處理和實際的觀看條件會有些微變化。

自動選擇

自動選擇 如果您在選項選單設定了“WSS”和“4:3模式”，則最佳化螢幕模式即會自動用於每一種包含WSS資訊的視頻訊號。

寬螢幕訊號（WSS）（只適用於AV模式）

WSS使系統可以自動在不同的螢幕格式中切換。

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇 “選項”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “WSS”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “開”，然後按下ENTER。

項目描述

開開啓WSS功能。

關 關閉WSS功能。

(出廠設定值)

5 按HOME MENU鈕退出選單。

附註

• 如果影像不能自動切換到正確螢幕格式，請手動選擇合適的螢幕尺寸。
• 如果視頻訊號不包含WSS資訊，即使選擇了“開”，該功能亦無作用。

圖像畫面比例（只適用於AV模式）

WSS功能設在“開”的時候，可以為4:3畫面比例訊號輸入選擇顯示格式。

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇“選項”，然後按下ENTER。
3 按↑/↓ 鈕選擇 “4:3模式”，然後按下ENTER。
4 按↑/↓ 鈕選擇 “4:3” 或 “寬螢幕”，然後按下 ENTER。

項目 描述

4:3 保持4:3畫面比例並提供側邊遮罩。

寬螢幕 沒有側邊遮罩的寬螢幕影像。 (出廠設定值)

4:3 寬螢幕

如果在AV模式下選擇4:3/全螢幕14:9/電影14:9螢幕尺寸，您便可改變螢幕兩邊所出現灰色側邊遮罩的亮度。

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇 “選項”，然後按下ENTER。
3 按↑/↓ 鈕選擇“側邊遮罩”，然後按下ENTER。
4 按↑/↓ 鈕選擇想要的參數，然後按下ENTER。

固定 請始終對灰色側邊遮罩設定同樣的亮度。 (出廠設定值)

當選定的時間已到，睡眠定時器功能會自動將系統置於待機狀態。

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇“睡眠定時器”，然後按下ENTER。
3 按↑/↓ 鈕選擇想要的時間，然後按下ENTER。

- 您可以選擇“關”（取消）、“30分鐘”、“60分鐘”、“90分鐘”和“120分鐘”。

4 按HOME MENU鈕退出選單。

附註

• 在選定的時間到達前5分鐘，每分鐘會顯示剩餘的時間。
• 要查看剩餘的時間，請執行步驟1和步驟2。

使用密碼（只適用於AV模式）

本系統提供親子鎖定功能以防止兒童觀看到不適宜的節目。當觀看被“禁止”的節日時，您需要輸入密碼。系統出廠時的預設密碼為“1234”。不過，您可以根據您的需要更改密碼。

使用主選單時，如果您選擇“自動安裝”、“頻道設定”或“密碼”，會出現一個要求輸入密碼的畫面，以防止其他人按照他們的愛好改變節目設定。

輸入密碼

如果您選擇了一個採用親子鎖定的頻道，或者試圖打開選單時出現密碼輸入畫面，請正確輸入密碼。

1 使用0到9按鈕來輸入一個正確的4位數密碼。

附註

- 如果您連續三次輸入錯誤的密碼，會出現“密碼無效”的訊息，同時選單關閉。為了再次顯示密碼輸入畫面來正確輸入密碼，請再次選擇禁止頻道或打開選單。

修改密碼

按照以下步驟來修改密碼。

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇“設定”，然後按下ENTER。
3 按↑/↓ 鈕選擇“密碼”，然後按下ENTER。
- 出現密碼輸入螢幕。使用0到9按鈕來輸入當前的4位數密碼。

4 按↑/↓ 鈕選擇 “更改密碼”，然後按下ENTER。

5 用0到9按鈕來輸入新的4位數密碼。

6 將步驟5輸入的密碼再輸入一遍。

• 如果前後兩次輸入密碼不一樣，會返回到步驟5，重頭開始輸入密碼。
• 如果您連續三次輸入不對的密碼，將會導致修改密碼失敗，選單關閉。

7 按HOME MENU鈕退出選單。

附註

- 請記錄新設的密碼，並將它放在隨手可得之處。

重設密碼

1 按HOME MENU鈕。
2 按↑/↓ 鈕選擇 “設定”，然後按下ENTER。
3 按↑/↓ 鈕選擇“密碼”，然後按下ENTER。
- 出現密碼輸入螢幕。使用0到9按鈕來輸入當前的4位數密碼。
4 按↑/↓ 鈕選擇“恢復原廠設定”，然後按下ENTER。

5 按↑/↓ 鈕選擇 “是”，然後按下ENTER。

6 按HOME MENU鈕退出選單。

附註

- 上述步驟將把密碼恢復成出廠設定值（1234）。

我們建議您寫下您的密碼，這樣您就不會忘記它。

如果您忘記了密碼

當上述第3個步驟中顯示“請輸入您的密碼”消息時，按下遙控器上的ENTER按鈕，並保持3秒鐘以上。 密碼將恢復到“1234”。

故障排除

故障 解決辦法
沒有電源。	確認電漿電視螢幕和媒體接收器連接正確。(參閱第19頁)電源線是否沒有連接?(參閱第22頁)主電源是否打開?(參閱第23頁)檢查是否按下了遙控器上的0到9按鈕或心按鈕。(參閱第23頁)如果系統指示燈亮起紅燈,請按下遙控器上的0到9按鈕或心按鈕。
螢幕上輸流出現綠色和紅色方塊。	檢查系統連接線是否被拔出或幾乎被拔出?(參閱第19頁)
系統無法操作。	受到外界影響,例如燈光、靜電等,可能導致無法正常操作。如果出現此種情況,請在第一次打開電漿電視螢幕和媒體接收器電源後再行操作、或拔出電源線並在1到2分鐘後重新插上。
遙控器無法工作。	電池是否按極性(+,-)對齊了插入?(參閱第21頁)電池是否已經電量耗盡?請更換新電池。(參閱第21頁)操作遙控器時請對準電漿電視上的遙控感知器。(參閱第16頁)您是否在強光或螢光燈下使用?是否有螢光照射到遙控感知器上?
沒有圖像和聲音。	檢查是否當您想觀看電視頻道時,無意中選擇了視頻或電腦作為輸入源。(參閱第24頁)檢查您是否選擇了帶有親子鎖定的頻道。(參閱第33頁)輸入密碼來臨時解鎖。(參閱第61頁)
沒有圖像。	其他組件的連接是否正確?(參閱第47到第54頁)是否輸入了不相容的電腦訊號?(參閱第51頁)
有影像無聲音。	檢查音量是否被設定到最小。(參閱第25頁)檢查音量是否關閉。(參閱第25頁)當使用視頻或電腦作為輸入源時,請檢查音頻端子是否連接。(參閱第47到51頁和53頁)檢查出現故障的電視頻道的聲音系統。(參閱第32頁)重新選擇正確的聲音系統。
聲音左右聲道顛倒。只有一個揚聲器有聲音。	檢查揚聲器連接線的連接是否左右顛倒或是否有某一個揚聲器連接線沒有連接。(參閱第12頁和第20頁)是否正確調整了平衡?(參閱第41頁)
圖像被截斷。	影像位置是否正確?(參閱第56頁和第57頁)是否選擇正確的螢幕尺寸?(參閱第58頁)
奇怪的彩色、亮彩色、黑色或彩色錯位。	調節圖像色調。(參閱第36到40頁)房間是否太亮?在太亮的房間裡面圖像會顯得比較暗。檢查視頻系統設定。(參閱第32頁和第57頁)
電源突然關閉。	系統內部溫度升高。移除任何堵塞通風孔的物體或清潔系統。(參閱第16頁和第17頁)檢查電源控制設定。(參閱第43頁和第44頁)檢查睡眠定時器設定。(參閱第61頁)

代號 訊息 檢查項目

SD04	電源關閉。內部溫度太高。 檢查電漿電視周圍的溫度是否過高。請檢查PDP周圍的溫度。
SD05	電源關閉。內部保護電路激活,揚聲器電纜 檢查電漿電視和揚聲器之間的連接線。是否短路?
SD11	電源關閉。內部溫度太高。 檢查電漿電視螢幕和媒體接收器周圍的溫度是否過高。請檢查介質接收器周圍的溫度。

15針腳微型D-sub連接器的訊號名稱

(前視圖)

針腳編號 訊號名稱

- 使用某些Macintosh電腦時，可能需要用到Macintosh配接器。

各國及各地區之標準「頻道分配」選取

國家/地區 標準「頻道分配」選取

台灣 接收有線電視

香港 特殊用途

菲律賓 接收有線電視

泰國 特殊用途

馬來西亞 特殊用途

新加坡 特殊用途

印尼 特殊用途

沙烏地阿拉伯 特殊用途

以色列 特殊用途

黎巴嫩 特殊用途

阿拉伯聯合大公國 特殊用途

墨西哥 接收有線電視

智利 接收有線電視

巴西 接收有線電視

澳洲 特殊用途

紐西蘭 特殊用途

埃及 特殊用途

南非 特殊用途

規格

項目 50英吋電漿電視螢幕,型號:PDP-505PG 43英吋電漿電視螢幕,型號:PDP-435PG
畫素數目 1280 × 768畫素 1024 × 768畫素
音頻輸出功率 13 W + 13 W (1 kHz,10 %,8 Ω) 13 W + 13 W (1 kHz,10 %,8 Ω)
環繞系統 SRS/FOCUS/TruBass SRS/FOCUS/TruBass
電源需求	110-240 V ~,50/60 Hz,363 W (待機0.4 W)	110-240 V ~,50/60 Hz,298 W (待機0.4 W)
尺寸 1270(寬)×737	(高)×93(深)毫米 1120(寬)×652(高)×93(深)毫米
重量 32.8 公斤 26.8 公斤

項目 媒體接收器,型號:PDP-R05G
視頻系統 PAL/SECAM/NTSC/4.43NTSC/PAL-M/PAL-N
電視功能 接收系統 PAL:B/G,D/K,I,M,N			SECAM:B/G,D/K NTSC:M 4.43NTSC:M
調諧器 VHF/UHF 44.25-863.25 MHz
CATV			Hyper-band,S1-S41頻道
自動頻道預設			99個頻道(特殊用途)、68個頻道(只有無線電視)、125個頻道(接收有線電視)、「自動預設」(Auto Preset)
音頻多工 NICAM/A2/BTSC 系統
端子	後面	INPUT 1	色差視頻輸入,S-視頻輸入,AV輸入
		INPUT 2	S-視頻輸入,AV輸入
		INPUT 3	色差視頻輸入,S-視頻輸入,AV輸入,HDMI輸入
		天線	75 Ω Din類型 用於VHF/UHF輸入
	前面	INPUT 4	S-視頻,AV輸入
		電腦	15插腳迷你型D-Sub,音頻輸入
MONITOR OUTPUT端子 (後面)			S-視頻輸出,AV輸出
電源需求 110-240 V~,50/60 Hz,35 W,(待機0.4 W)
尺寸 420(寬)×90(高)×295(深)毫米
重量 4.9 公斤

• 設計和規格如有變動，恕不另行通知。

商標

• FOCUS, WOW, SRS和 (●) 誉是SRS Labs, Inc.的商標。
  整合FOCUS和SRS技術已得到SRS Labs, Inc.的許可。
• 本產品包括FontAvenue®字體已獲NEC公司授權。
  FontAvenue是NEC公司的註冊商標。
• Microsoft是微軟公司的註冊商標。
• HDMI、HDMI標識和High-Definition Multimedia Interface是HDMI Licensing LLC的商標或註冊商標。
• 公司或協會的名稱是各家公司或協會的商標或註冊商標。

日本先鋒公司出版。

版權 ©2004日本先鋒公司。

版權所有。
