PDP-R06G - 电视 PIONEER - 免费用户手册

用户手册 PDP-R06G PIONEER

等邊三角形內帶有箭頭的閃電符號旨在引起用戶警惕，因本產品機殼內有無絕緣“危險電壓”，可能很大程度造成觸電的危險。

注意

為避免觸電危險，請勿拆卸蓋子（或背面板）。機內沒有可供用戶自行修理的零部件。維修事宜交由有資格的維修人員進行。

等邊三角形內的感嘆號旨在提醒用戶注意本機附帶的資料中有關操作和維護（修理）的重要說明。

D3-4-2-1-1_ChH

注意

本機POWER開關不完全將電源自交流電插座切斷。因電源線為本機主要電源切斷裝置，您需要將插頭拔除以切斷所有電力。因此，請確認本機安裝時電源線可輕易自交流電插座拔除以防止意外。為防止火災，當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插座拔除以切斷電源。 D3-4-2-2a_A_ChH

警告

本機不防水。爲防止起火或觸電事故，請勿將本機置放於任何承裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、濺水、雨中或潮濕環境中。 D3-4-2-1-3_A_ChH

註：本設備已經按 FCC 標準的第 15 部分進行過測試，符合對 B 數位設備的限制。這些限制的制定是為了對室內安裝時產生有害的干擾提供適當的保護。本設備產生、使用和輻射頻能量，如果沒有按照說明來安裝和使用，可能對無線電通訊產生有害的干擾。不過，我們不保證在特定的安裝條件下就不會產生干擾。如果本設備確實對無線電或電視接收產生了有害的干擾（這一點可以用開關本設備來判斷），我們建議用戶使用下面方法中的一條或多條來嘗試解決問題：

一重新調節接收天線的方向或將天線重新安放。

一增大設備和接收器之間的間隔。

一將設備與接收器連接到不同的電路。

一聯絡經銷商或有經驗的無線電/電視技術人員尋求幫助。

D8-10-1-2_En

注意：

本產品在以屏蔽纜線附加有亞鐵心及接頭連接本機至其他設備時能符合美國聯邦通訊委員會（FCC）規範。故為了避免對收音機及電視機等電氣設備造成電磁干擾，連接時請採用屏蔽纜線附加有亞鐵心。

聯邦通訊法規符合性聲明

本機符合 FCC Part 15 規定。在運作時可符合下列兩項條件：（1）木機不產生有害之干擾，及（2）能夠忍受任何所接收之干擾，包含因不當操作而產生之干擾。

產品名稱：高畫質電漿電視

(電漿電視螢幕)

(媒體接收器)

產品類別：Class B 個人電腦&週邊

地址：1925 E.DOMINGUEZ ST. LONG BEACH, CA 90801-1760 U.S.A.

電話：310-952-2915

商務客戶網址

http://www.PioneerUSA.com

注意：在台灣本機隨附之電源線必須連接至 110 伏的 AC 電源插座。

用戶請注意

對本設備未經授權的改動可能會使用戶操作本設備的權利無效。

警告

第一次插置電源前，請仔細閱讀下列部分：

電源供給的電壓因國家或地區而異。請確認本機使用之地區的電源供給電壓符合本機後面板上所寫之電壓〔230V或120V〕要求。

D3-4-2-1-4 A ChH

警告

本產品配有一三線制接地插頭 - 該插頭具有第三（接地）插腳。該插頭僅能與接地式電源插座配合使用。若您無法將插頭插入插座，請聯絡電工更換適合的插座。請勿違反接地插座的安全目的。

D3-4-2-1-6_A_ChH

如下所示的符號會出現在本產品的標籤上。它們旨在警告本設備的操作人員和維修人員注意可能存在的潛在危險情況。

警告

該符號表示可能會造成人員受傷或物品損壞的行為。

注意

該符合表示可能會造成嚴重人員傷亡的行為。

警告

為防止火災，請勿將明火源（如點燃的蠟燭）放置於本機上。 D3-4-2-1-7a_A_ChH

通風：在安裝本機時，要確保在本機周圍留有空間通風，以改善散熱條件（關於所需空間的最小要求，請參閱第15頁）。

警告

機殼上具有之縫隙及開口用於通風，以確保本產品之正常操作並防止過熱。為避免火災，請勿堵塞開口或用物品（如報紙、桌布、簾幕）將其覆蓋，也請勿在厚毯或床上操作本機。

待機 / 開機按鈕

待機：當電視處於待機狀態，主電源斷電而顯示器無法操作。

待機 / 開機指示燈

當電視處於待機模式時，指示燈亮紅燈。當電漿電視處於開機模式後，指示燈則亮藍燈。

目錄

感謝您購買先鋒（Pioneer）產品。

請仔細閱讀本份操作手冊，以了解如何正確操作您所購買的電漿電視。在您閱讀完後，請將手冊置於安全的地方以備未來參考。在某些國家或地區，電源插頭和插座的形狀可能會與圖例中所示不同。不過在連接方法及本機操作等方面均為相同。

01 重要使用指南

02 安全注意事項

03 隨機配件

電漿電視螢幕 11

媒體接收器 11

04 部件名稱

電漿電視螢幕 12

媒體接收器 12

遥控器 14

05 準備

安裝電漿電視螢幕 15

安裝媒體接收器 15

防止電漿電視翻覆 16

連接系統線 17

如何佈線 18

將遙控器準備好 19

裝入電池 19

電池注意事項 19

遙控器的容許操作範圍 19

請注意有關遙控器的部分 19

連接天線 20

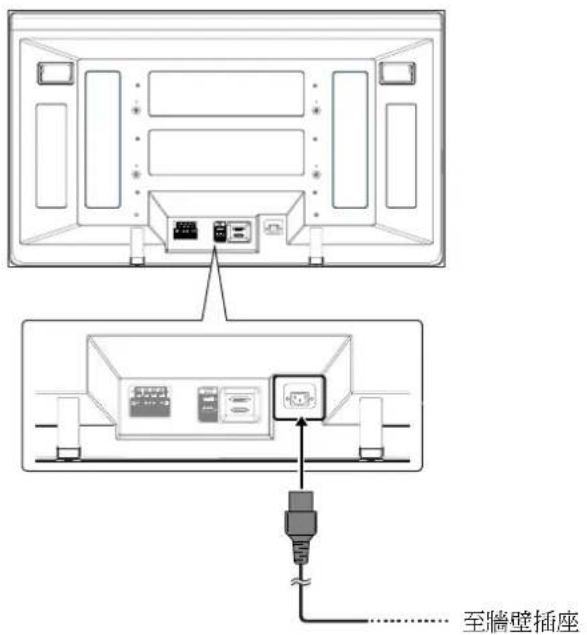

連接電源線 20

06 基礎操作

開啓 / 關閉電源 21

切換頻道 22

改變音量和聲音 22

使用多畫面功能 24

子母畫面 24

静止影像 25

07 設定選單

變更選單 26

AV 模式選單 26

電腦模式選單 26

操作選單 26

08 頻率設定

自動設定電視頻道 27

使用自動安裝 27

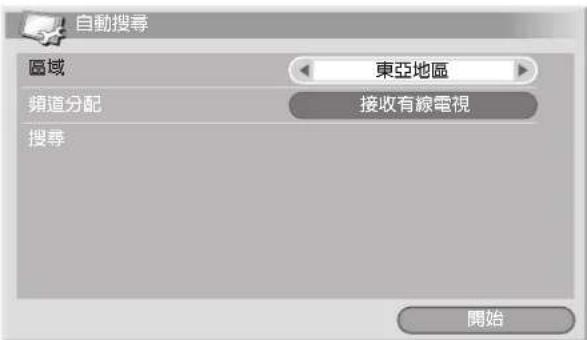

使用自動搜尋 27

手動設定電視頻道 28

使用手動調節 28

減低影片噪音 29

設定兒童鎖 29

隱藏音效失真 29

標記電視頻道 30

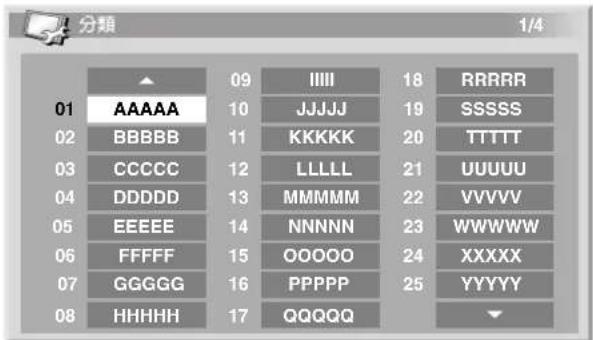

分類預設電視頻道 30

09 調整和設定

語言設定 31

AV 選擇 31

畫面基本調整 32

進階調整畫面 33

使用 PureCinema 33

使用色溫調整 33

使用彩色瞬態增強 33

使用色彩管理 34

消除畫面雜訊 34

使用數位抑制雜訊功能 34

選擇 3DYC 和 I-P 模式 35

聲音調整 35

FOCUS 35

前置環繞 36

聽副畫面的聲音請使用耳機 36

電源控制 37

轉換垂直驅動頻率 38

調整影像位置（只適用於 AV 模式） 38

自動調整影像位置和時脈

(只適用於電腦模式) 38

手動調整影像位置和時脈

(只適用於電腦模式) 38

改變色彩的系統 39

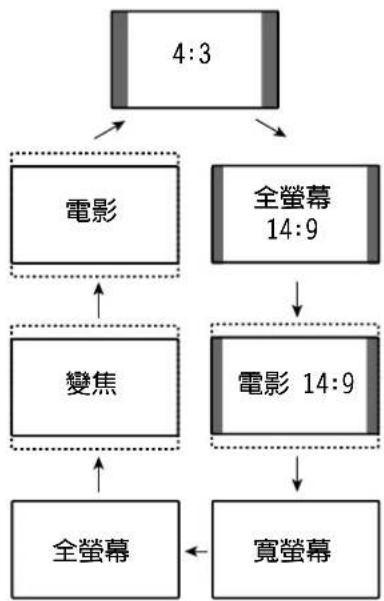

手動選擇畫面大小 39

自動選擇螢幕大小 40

從 4:3 模式的訊號來源來

選擇畫面大小 40

改變螢幕兩邊亮度 （側邊遮條） 40

睡眠定時器 40

使用密碼（只適用於 AV 模式） 41

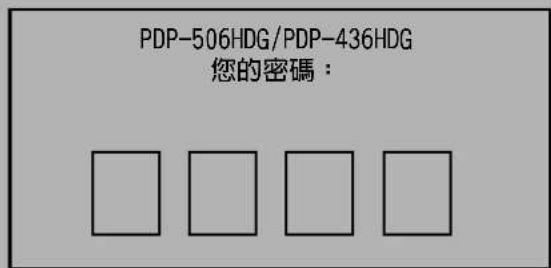

輸入密碼 41

修改密碼 41

重新設定密碼功能 41

10 使用廣播視訊功能

什麼是廣播視訊？ 42

廣播視訊基本操作 42

打開和關閉廣播視訊 42

選擇和操作廣播視訊頁面 42

顯示子頁面 43

11 享用外部設備

觀看 DVD 影像 44

連接 DVD 放影機 44

顯示 DVD 影像 44

觀看錄影機影像 44

連接錄影機 44

顯示錄影機影像 44

透過數位調諧器觀看電視廣播 45

連接數位調諧器 45

透過數位調諧器顯示電視廣播 45

享用遊戲機主機和觀看攝錄機影像 45

連接遊戲機主機或攝錄機 45

顯示遊戲機主機或攝錄機影像 45

觀看個人電腦影像 46

連接個人電腦 46

顯示個人電腦影像 46

享用連接音頻設備 46

連接音頻設備 46

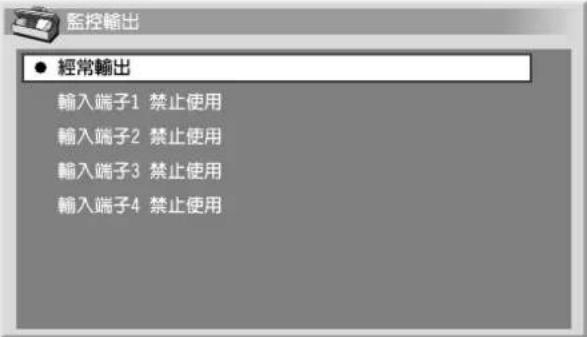

避免不要的回應 47

使用 HDMI 輸入 47

連接 HDMI 設備 48

連接控制線 49

關於 SR+ 49

12 附錄

故障排除 50

15 針腳微型 D-sub 連接器

的訊號名稱 51

各國及各地區之標準

「頻道分配」選取 51

規格 52

為能儘情地享用此款 Pioneer PureVision 的 PDP-506HDG/PDP-436HDG 型高畫質電漿電視，請先仔細閱讀以下資訊。使用 Pioneer PureVision 的 PDP-506HDG/PDP-436HDG，即確保您擁有了一台壽命長和高度可靠的高畫質電漿電視。為了獲得極其優越的影像品質，此款先鋒牌（Pioneer）高畫質電漿電視採用了最新的設計和結構，並使用非常精密、異常先進的科技。

Pioneer PureVision 的 PDP-506HDG/PDP-436HDG 型採用最新彩色濾光技術－直射彩色濾光片。和先前的機種比較起來，直射彩色濾光片改善了色彩或圖片使得原畫面重現。在電視的製造過程或是未來再循環利用的時候，直射彩色濾光技術不但淘汰了玻璃板必須置於電漿板前面的舊技術，更達成了先鋒立志在消費性電子的領域裡減少環境污染的日標。

在其整個使用壽命，此款先鋒牌（Pioneer）PDP-506HDG/PDP-436HDG的亮度退化現象與其他螢幕一樣是非常緩慢的（例如，傳統映像管式電視）。為了能長期享受先鋒牌（Pioneer）高畫質電漿電視給您帶來的優美、明亮的影像，請仔細閱讀並遵守以下的使用指南：

使用指南

所有螢幕（包括使用傳統映像管式電視）都會由於長時間顯示靜止影像而受到影響。高畫質電漿電視亦不例外。如果遵循一些基本注意事項，就可避免螢幕上“殘影”和一些永久性影像的生成。只要遵守下面建議，就可確保您的電漿顯示器系統長時間保持滿意的顯示效果：

- 可能的話，請避免經常顯示同樣或基本不變的圖像（例如，帶有靜止不變部分的影像或視頻遊戲）。

- 不要長時間顯示廣播視訊。

- 避免過長時間從解碼器、DVD 放影機、攝像機或其他任何設備來觀看在屏顯示畫面（OSD）。

- 當從電視機、錄影機、DVD 放影機或其他任何 設備來使用靜止圖像模式，不要讓同樣的定格圖像或暫停畫面保持太長的時間。

- 不要長時間連續顯示同時帶有非常明亮和非常黑暗區域的影像。

- 玩電子遊戲時，強烈建議您把 “AV 選擇” 設定為 “遊戲” 模式。即使這樣，我們仍然建議您一次不要超過 2 小時。

- 在玩過電子遊戲、或顯示了電腦影像或是其他任何靜止影像後，最好能以 3 倍於先前仍活動影像的時間長度來觀賞“寬螢幕”或“全螢幕”螢幕設定中的一般正常影像。

- 使用完高畫質電漿電視，務請將其切換至“待機”模式。

安装指南

此款先鋒牌 Pioneer PureVision 的 PDP-506HDG/PDP-436HDG 高畫質電漿電視為採用超細薄設計。為了確保安全，請採用合適的方式來固定和安裝高畫質電漿電視，以防因振動或意外移動時造成顯示器翻落。

請務必使用先鋒 （PIONEER）公司所設計的零件及配件來安裝本產品。如若使用的不是先鋒 （PIONEER）支架或安裝托架，安裝便會不穩定，並因此造成個人受傷。如果想要自行設計個性化的安裝方式，那麼請向購買本機的經銷商咨詢。為了確保安裝正確，必須由有經驗的、經過資格認證的專業人員來安裝本機。先鋒 （PIONEER）公司對於使用了其他公司生產的零件和配件而引發的事故或損害，概不負責。

為了避免故障或過熱，安裝時要確保主機上的散熱孔保持暢通，以保證散熱良好；

• 本機與其他設備、牆壁之間保持適當距離（關於所需空間的最小要求，請參閱第15頁）。
• 不要將本機置於通風不良的狹窄空間內。
• 不要用布或其他類似物品覆蓋木機。
• 請採用最小的真空吸塵器吸力，然後用吸塵器將本機側面和後面的散熱孔上積聚的灰塵清掃乾淨。
• 不要將本機置於地毯或毛毯上。
• 除非媒體接收器垂直安裝，否則不要使本機傾斜。
• 不要翻轉本機。

如果在通風不良的場所使用本機，可能會使本機內部溫度升高，導致故障。當內部或周圍的溫度超過一定程度時，本顯示器會自動關閉電源，以便冷卻內部電子元件，避免發生危險。

下列情況都有可能引起本機故障：安裝的地方不恰當；對本機進行不正確的組裝、安裝、固定或操作；或對本機進行修改。同時，先鋒（PIONEER）公司對於此類原因所引起的事故或故障概不負責。

附注

以下條文裡，有關一般的影響和以磷光為主顯示器的特色等，皆不在保證書保證的範圍：

• 磷光板永久有殘影。
• 間置的小燈短暫時間亮著。
• 顯示板有異聲，例如：風扇馬達的噪音、電子迴路的聲響、顯示板的噪聲

注意

先鋒（PIONEER）公司對於因個人或其他人不當使用本產品所引起之任何損壞、使用中發生故障、其他產品相關問題，及公司必須承擔產品使用以外之情形，怨慨不負責。

電漿電視之保護功能

當靜態影像 （例如照片和電腦影像）在螢幕上停留時間過長，螢幕會逐漸調暗。這是由於電漿電視的保護功能在偵測到靜態影像時，會自動調整亮度以保護螢幕；這不是故障。在偵測到靜態影像持續超過約三分鐘時，螢幕便會調暗。

有關電漿螢幕像素的瑕疵

電漿螢幕是藉由像素來顯現畫面。Pioneer 電漿顯示面板保有大量的像素。（根據面板的大小，有：43吋螢幕有超過兩百萬零三千的像素，50吋螢幕則有超過兩百萬零九千的像素，61吋螢幕則有超過3百萬零一千的像素）。Pioneer 所有的顯示面板都是以超高精確的技術製造並經過個別品質操作才完成。有少部分的像素是永遠關閉或開啓的，因此導致黑的或是彩色的像素永久固定在螢幕上。這樣的瑕疵對電漿電視而言是正常的，因為這就是技術所產生出的結果。當欣賞一部一般的廣播節目時，而且距離在介於2.5或是3.5的公尺時，（是靜止或是單色色彩畫面，不足指測試卡），如果瑕疵的像素還是清晰可見，請跟供應商聯絡。

如果瑕疵的像素在關機時或是單色畫面仍然可見，這樣瑕疵是正常的。

紅外線

電漿電視在特性上會釋放出紅外線。視電漿電視的使用情形，相對會影響周圍設備的遙控器會受到影響、或對使用紅外線的無線耳機造成干擾而產生雜音。此時，應將設備置於不致影響遙控感知器的地方。

收音機干擾

縱使本產品符合規格，亦會釋放少量的雜訊。若將 AM 收音機、個人電腦及錄影機裝設在本產品的附近，即會使本產品受到干擾。此時，請將上述設備裝設在遠離本產品的位置。

電漿顯示驅動聲音

電漿電視的顯示由高階像素所組成，依據所接收的訊號將像素點亮。這種方式會使你從電漿電視聽到嗡嗡的聲音或是電路迴路的聲音。

請注意：當媒體接收器的週遭溫度提高時，風扇馬達旋轉速度會加快，同時也會聽到風扇馬達的聲音。

請勿將標籤及膠帶貼在產品上

- 以免造成機箱褪色或產生刮痕。

長時間不用本產品時

- 長時間不用本產品時，其性能便會相對地減弱。此時，應偶而開啓本產品運轉。

冷凝現象

- 若突然將本產品從低溫場所移至暖熱的環境、或在冬天早晨開啓電熱器後，可能會在產品的表面或內部形成冷凝現象。若有凝結水產生，應稍等片刻，待凝結水散發後再打開本產品；在有凝結水產生的情況下使用本產品，可能會造成故障。

清理螢幕的表面和前方小抽屉的光滑表面

• 當清理螢幕的表面或是前方小抽屉的光滑表面時，請用乾的軟布輕輕擦拭。使用我們提供的乾淨布或是類似的布（例如：棉布和棉絨）。如果你使用髒的或是硬布擦拭，而且大力擦拭，則螢幕表面會刮傷。
• 如果您是使用瀑布來清潔螢幕表面，則留在螢幕表面的水滴可能會滲入產品內部導致故障。

清潔機殼

• 當清理電視的小抽屜時，請用乾淨的軟布輕輕擦拭。（例如：棉布和棉絨）。如果你使用髒的或是硬布擦，而且大力擦拭，則抽屜的表面會刮傷。
• 本產品的機殼主要是由塑料製成。請勿使用化學物品（例如汽油、稀釋劑）來清潔機殼。使用這些化學物品可能會導致塑料變質或表面塗層脫落。
• 請勿使本產品接觸到揮發性氣體或液體（例如殺虫劑）。不可使本產品長時間接觸橡膠或乙烯基產品。塑料內塑化劑的作用可能會引發變質或塗層剝落。
• 如果您使用濕布來清潔機殼的表面，則殘留在表面的水滴可能會滲入產品內部導致故障。

電漿電視背面之把手

• 不可拆除電漿電視背面把手。
• 在移動電漿電視時，請多加一人協助，並利用電漿電視背面把手。在移動電漿電視時，不要僅抓住一個把手。請如圖中所示那樣使用把手。
• 在安裝和搬運電漿電視時，不要使用把手來懸掛本產品。不要用把手來防止本產品傾斜。

注意

畫面滯留及殘影延遲

- 顯示靜態畫面過久，即可能導致殘影延遲。此一問題的可能筆囚有二：

1 因剩餘電荷造成殘影延遲

當極高亮度的影像元件顯示連續顯示一分鐘以上，就可能因剩餘電荷而造成殘影延遲。但在顯示動態影像後，殘影延遲就會消失。殘影延遲消失的快慢則視亮度及靜態顯示的時間而定。

2 因燒燬造成的殘影 （延遲影像）

避免電漿電視螢幕連續顯示同一靜態影像過久。若連續顯示同一靜態影像長達數小時，甚至數天，就會導致螢光材質燒燬而形成永久性的殘影。這些殘影若在事後顯示動態影像時並不顯著，但無法完全消除。

- 使用省電設定功能可預防螢幕燒燬（請參閱 37 頁）。

電可以用來執行許多有用的功能，但是如果處理不當，亦可造成個人傷害或財產損失。本產品在設計製作之時已然將安全列為第一優先。但是，不當使用仍然會造成觸電或引發火災。為免發生可能的危險，在安裝、操作和清潔本機時，請遵守以下指示。為確保您的安全並延長本機的使用壽命，請在使用本機之前，務必認真閱讀以下注意事項。

1. 詳閱說明－操作本產品前，請確實詳閱所有安全與操作說明。
2. 保管說明－請妥善保管所有安全與操作說明，以備日後參考。
3. 留意警告－請確實遵照產品上與操作說明內之所有警告事項。
4. 遵照說明－請確實遵照所有操作與使用說明。
5. 清潔一清潔前，請將本產品之插頭從牆上插座拔下。清潔電視時，請使用我們所提供的乾淨布擦拭或是其他軟布（例如棉布或是棉絨）。請勿使用液體或噴霧清潔劑。
6. 附件一不要使用非製造商推薦的附件。使用不合適的附件可能會導致事故。
7. 水與濕氣－請勿在以下地點使用本產品：靠近水的地方，例如浴缸、洗臉台、洗碗槽或洗衣槽附近；濕氣重的地下室；或游泳池附近。
8. 支架一請勿將本機置於不穩之手推車、支架、三角架或置物檯上。否則可能造成本機意外滑落或摔落，造成個人嚴重受傷以及產品嚴重損壞。本產品僅可與製造商建議之手推車、支架、三角架、托架或置物檯，或隨機搭售之附件併用。若有意將本機固定在牆上，請務必遵照製造商的指示來做。請僅使用製造商建議之固定專用零件。
9. 本機置於手推車上時，請小心運送。突然煞車、用力過猛與地面不平，皆可能造本機與手推車雙雙翻落。

1. 通風一本機上之通風口與其開口是通風用。因此絕不可將這些通風口或開口堵住或塞住，否則通風散熱不良會使本機過熱，進而縮短本機的使用壽命。請勿將本機放置於床上、沙發、地毯或其他類似表面上，以免堵住這些通風口。本產品在設計上不適用於嵌入式安裝，若無供以正確之通風或遵照製造商之指示，則不可將本機置於書櫃、機架此種封閉空間內。
2. 電源一本產品僅適用於規格標籤上所註明之電源種類。如不確定您家中使用之電源種類型，請向經銷商或當地電力公司查詢。
3. 電源線之保護－在配置電源線時，應避免電源線被踩到、或在上面擺放其他物品。請檢查插頭和電源線，確保完好無損。
4. 本產品中所用之電漿電視螢幕係以玻璃製作。因此，一旦本機發生摔落或受到撞擊，玻璃即會破碎。萬一電漿電視螢幕破碎，請小心不要被碎玻璃割傷。
5. 電源過載－請勿造成牆上電源插座或延長線電壓過載。否則可能引發火災或導致電擊。
6. 異物與液體侵入一絕對不要從通風散熱孔或其他開口之處將異物插入到本機內。本機內部有高電壓，插入異物會導致觸電和 / 或使機內零件短路。同樣的道理，也不能將水或其他液體潑洒到本機之上。

7. 維修一請勿自行維修本機。請勿自行維修本產品，因打開或取下外蓋，可能誤觸危險電壓或引發其他危險。一切維修請交由合格服務人員代為處理。

8. 修理一如有以下情況，請將電源插頭自電源插座上拔下，並將本機交由合格人員進行維修。

a. 電源線或插頭受損。
b.本機被液體灑到，或有異物掉入本機內部。
c. 本機淋到雨或碰到水。

d. 依照操作說明，本機卻無法正常運作。這時，請只調整操作說明提及之各項控制。不當調整其他控制可能造成產品受損。且往往需合格技術人員費力維修，才可使產品恢復正常運作。

e.本機掉落或機箱受損。

f. 產品出現明顯異常變化。本機出現任何明顯異常變化，即表示需進行維修。

1. 零件更換一須更換零件時，維修人員務必使用製造商指定、或與原零件有相同性能之零件進行更換。使用未經許可之零件進行更換，將可能引發火災、導致電擊或其他危險。

2. 安全檢查－完成本機任何維修或修理時，務必請維修技術人員進行安全檢查，以確定本產品處於正確操作條件下。

3. 牆壁或天花板安裝－請確實按照製造商所建議安裝本機之方法來進行牆壁或天花板安裝。

4. 熱源一本產品應遠離熱源，例如暖氣裝置、蓄熱器、火爐或其他產熱產品（含擴大器）。

5. 安裝揚聲器之前，請將木機之電源線從交流電源插座上拔下。

6. 電漿電視的螢幕請勿受到強烈撞擊，例如，對其敲打。螢幕可能會此破損，引發火災或對個人造成傷害。

7. 電漿電視螢幕不可受到陽光長時間直射。這會使前保護面板的光學特性產生變化，導致褪色或變形。

8. PDP-506PG 型電漿電視螢幕約重 31.8 公斤，PDP-436PG 型電漿電視螢幕約重 25.8 公斤，由於機身超薄且不穩定，在拆卸、搬運和安裝本產品時，至少應有另一人在場，並且使用把手。

安裝注意事項

在安裝任何部件，例如選購的支架時，請遵守以下注意事項。

安裝選購的支架、托架或其他類似部件時

• 請委託您的經銷商來執行安裝。
• 務請使用購買時隨機附贈的螺栓。
• 有關詳情，請參閱選購支架（或其他類似部件）所附的使用說明書。

安裝其他部件時

• 請洽詢您的經銷商。
• 安裝時請使用下圖所示的六個安裝固定孔：

後視圖 側視圖 安裝固定孔 安裝固定孔 中線 中線

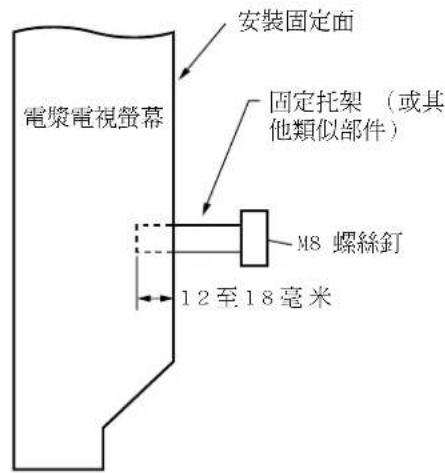

電漿電視螢幕 安裝固定面 固定托架（或其他類似部件） M8 螺絲釘 12至18毫米

注意

• 務請使用四個以上的安裝固定孔，並以水平中線或垂直中線相互對稱。
• 使用 M8 螺絲釘，從電漿電視螢幕的固定面深入 12 至 18 毫米。作法請參閱上面的側視圖。
• 請小心不要堵住電漿電視螢幕後面的通風口。
• 由於含有玻璃，務必將電漿電視螢幕安裝在平整的表面上。
• 上述以外之螺絲孔僅適用於特定之產品。不可將其使用於非特定之產品。
• 請勿將附有揚聲器之電漿顯示器在腳架上進行拆裝。

附注

• 在此強烈建議您使用先鋒（PIONEER）公司精選的安裝用產品。
• 先鋒（PIONEER）公司對於使用非先鋒（PIONEER）公司精選的安裝用產品所造成的個人傷害或產品損壞，恕概不負責。

電漿電視螢幕

交流電源線 扎線扣×3

壓條×3

- 請始終使用隨電漿電視螢幕之電源線及媒體接收器附贈之電源線來操作每個裝置。

電漿電視螢幕

前視圖

Power 1 2 3 4 5R

後視圖

Pioneer 手拉這個部分以打開面板蓋 Pioneer 1 2 3 4 5 6 7 8 9 10

3 RS-232C 端子 （依原廠設定使用）

17 INPUT 1 （輸入 1）端子 ( 視頻組：Y、 C/P_B 、 C_R/P_R )

18 INPUT 2 （輸入 2）端子 ( 視頻組：Y、 B /P B 、C R /P R )

19 INPUT 3 （輸入 3）端子 （HDMI）

20 系統連接線端子 （黑色）

21 系統連接線端子 （白色）

22 AC IN （交流電源插口）端子

遙控器

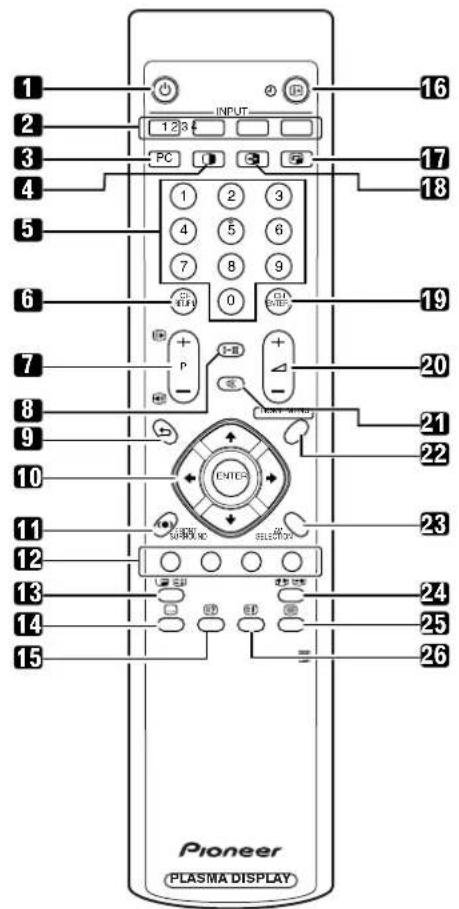

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 PIONEER PLASMA DISPLAY INPUT 1 2 3 4 5 6 7 8 9 PC 0 + - P + - CNTC SELECT CNTC 20 21 22 23 24 25 26

1 ⏻

打開電漿電視的電源或將其置於待機模式。

2 INPUT 1, 2, 3, 4

在電漿電視選出一個輸入的來源端子（INPUT1，INPUT2，INPUT3，INPUT4）。

3 P C (電腦)

選擇電腦端子作為輸入源。

4

將螢幕模式在雙螢幕、子母畫面和單螢幕之間切換。

50到9

打開電漿電視電源。

電視 / 外接輸入模式：選擇頻道。

廣播視訊（TELETEXT）模式：選擇頁面。

6 CH RETURN

轉回之前所看的頻道。

7 P + / P -

電視 / 外接輸入模式：選擇一個頻道。

廣播視訊模式：選擇一個頁面。

8 I-II

設定主 / 副聲切換模式。

9 RETURN (返回))

恢復到前一個選單螢幕。

10 ↑ ↓ ← →

在設定螢幕上選擇一個想要的項目。

ENTER （輸入）

執行一條命令。

11 FRONT SURROUND

設定前方環繞音響模式。

12 彩色（紅 / 緑 / 黃 / 藍）

廣播視訊模式：選擇頁面。

13

使動態影像中的一格在螢幕上靜止顯示。再次按下，則取消該功能。

三

廣播視訊模式：停止更新廣播視訊頁面。再次按下，則釋放保持模式。

14

跳到電視文字廣播的頁面。

15 ≡?

廣播視訊模式：顯示隱藏字元。

16 i+

顯示頻道資訊。

17

在子母畫面的模式時，移動小螢幕的位置。

18

在 2 個螢幕或是子母畫面的模式時，轉換兩個小螢幕。

19 CH ENTER

使頻道號碼生效。

20 +/ -

設定音量。

21

静音。

22 HOME MENU (主選單)

電視 / 外接輸入模式：顯示選單螢幕。

23 AV SELECTION

選擇音頻和視頻的功能。（視聽模式：標準模式、動態、電影、遊戲、用戶、個人電腦模式：標準模式、用戶）

24

電視 / 外接輸入模式：改變寬螢幕尺寸。

三

廣播視訊模式：切換廣播視訊畫面。

(全螢幕 / 上半部 / 下半部)

25

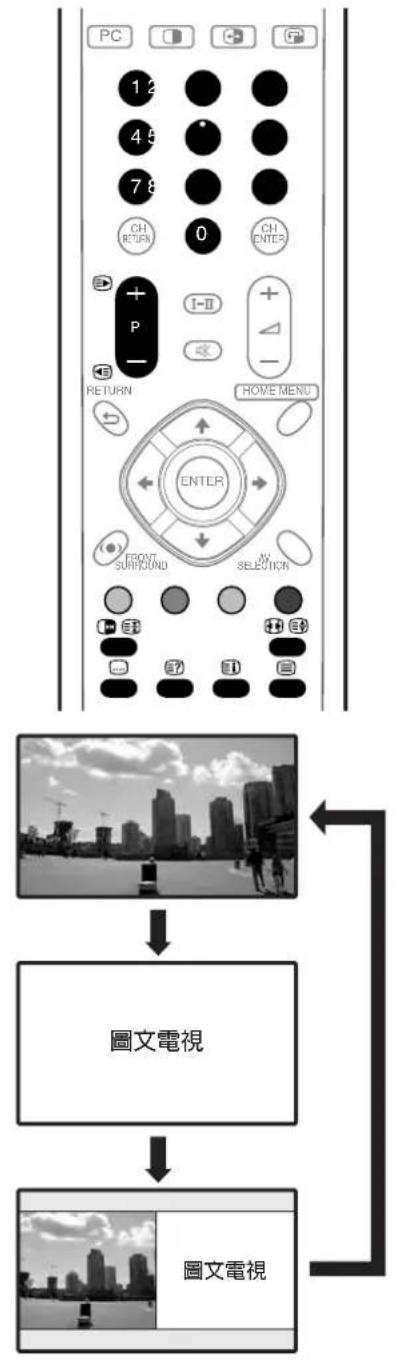

選擇廣播視訊模式。

(全部電視畫面、全部文本畫面、電視 / 文本畫面)

26 i

廣播視訊模式：對於 CEEFAX/FLOF 格式顯示一個索引頁面。對 TOP 格式顯示一個頂視圖。

附

附注

- 使用遙控器時，要將遙控器指向電漿電視螢幕。

安裝電漿電視螢幕

50 厘米以上 10 厘米以上

指定安装部位

• 避免陽光直射，保持通風良好。
• 電漿電視螢幕和媒體接收器連接用的系統連接線長度約為 3 米。
• 由於電漿電視極重，故須由兩人以上來搬動。

注意

- 不可在媒體接收器上放置任何物品。否則會使其通風不良，導致無法正常工作。

附注

- 當安裝電漿電視時請確保電視後方有足夠的空氣流通位置，並請將電漿電視與上方和後方保留空間。

當使用選擇性的（PIONEER）腳座時

詳細請參考使用手冊的腳座部分。

當使用選擇性的（PIONEER）揚聲器時

詳細請參考使用手冊的揚聲器部分。

注意

操作環境

操作環境溫度與溼度：

+0℃～+40℃；小於85%RH（勿堵塞冷卻孔）

請勿在通風不良處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。

安裝媒體接收器

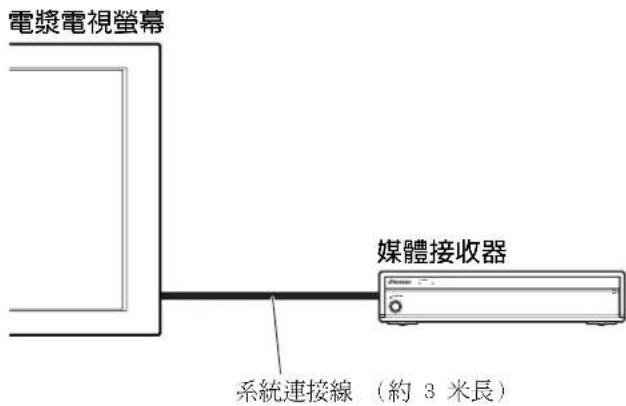

電漿電視螢幕 媒體接收器 系統連接線（約3米長）

注意

• 不可在媒體接收器上方放置錄影機或任何其他設備。
• 安裝時，要保證媒體接收器上面和周圍有足夠的空間。
• 請勿阻塞媒體接收器側邊的空氣流通口，或是後方排氣口。

5 厘米以上

5 厘米以上 5 厘米以上

如果將媒體接收器個別豎立起來將導致其損壞和故障。

腳座安裝好以後，請小心並確認電漿電視不會翻倒。

將電漿電視在桌上或地板上安裝妥當

將電漿電視安裝穩當如圖示，且使用市面上的螺絲將其鎖穩。

附注

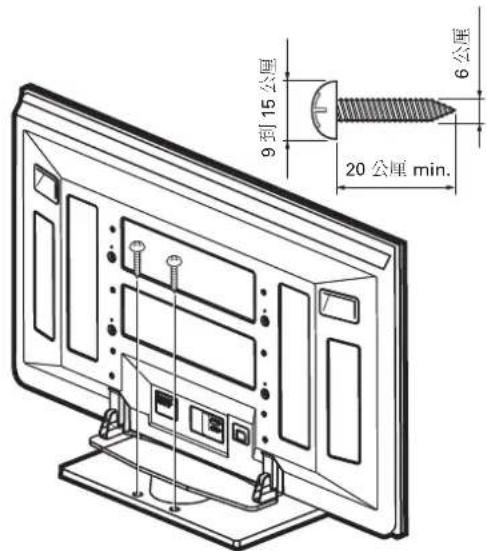

- 將電漿電視在桌上或地板上安裝公當後，使用直徑 6 公厘或是長度 20 公厘的螺絲鎖好。

9 到 15 公厘 6 公厘 20 公厘 min.

注意

不管是在桌上或是堅硬地板上，都應該將電漿電視安放好。如果沒放好可能會造成人員受傷與損害。

當安裝電漿電視的時候，應該將其安裝在安全的尺度裡，以免因為緊急，地震，意外而造成傷害。

如果您不注意這些預防措施，電漿電視可能會墜落且造成傷害。

螺絲，掛勾，鏈條，和一些安裝物確保電漿電視鎖好，以防止其翻倒，主要跟安置地方的表面材質和厚度有關。

剛開始請小心檢查安置地方的厚度和材質，或根據專家的意見，以選用適當的螺絲，掛勾，鏈條，和一些安裝物。

固定在牆上

1. 使用防掉落的門栓（掛勾）拴住電漿電視
2. 使用細繩或鏈條將電漿電視在牆上、柱子或是其他堅固的地方鎖好
3. 左右側均請採用相同方式來進行此項穩固工作。

附注

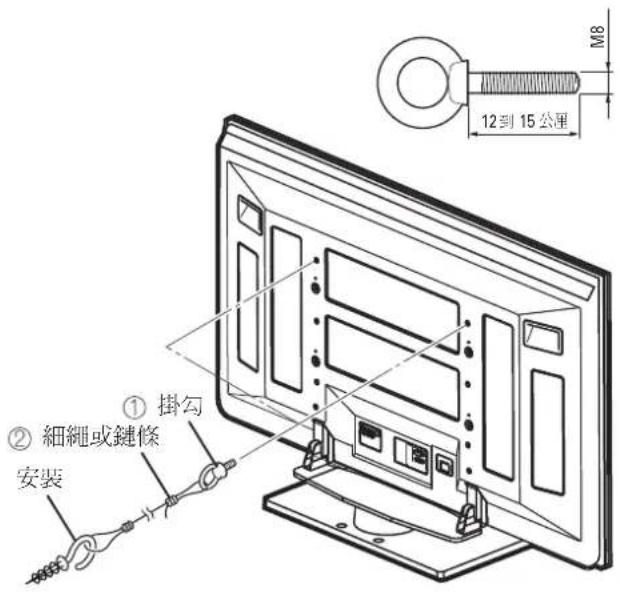

- 使用市面上的掛勾、繩索、鏈條和一些安裝物鎖好。 推薦的掛勾：以直徑 8 公厘或是長度 12 到 15 公厘的為佳

12到15公里 M8 ① 掛勾 ② 細繩或鏈條 安裝

連接系統線

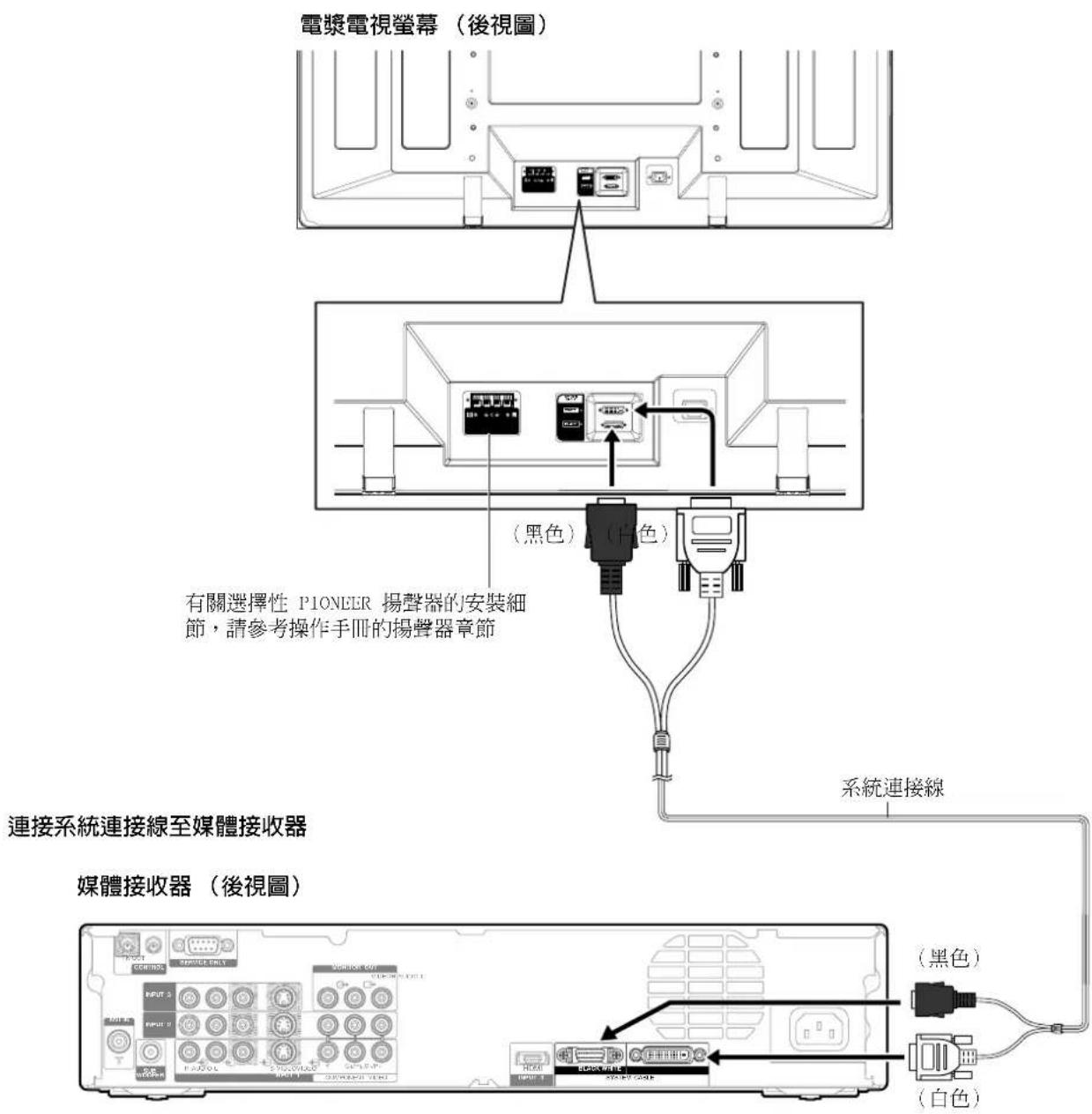

連接系統連接線至電漿電視上

電漿電視螢幕（後視圖） (黑色) (白色) 有關選擇性 PIONEER 揚聲器的安裝細節，請參考操作手冊的揚聲器章節 連接系統連接線至媒體接收器 媒體接收器（後視圖） (黑色) (白色)

如何佈線

Pioneer 提供串線的螺絲鉗和珠狀的傳送帶。想要適當的將線串好，請參照以下的步驟進行。

在兩側安裝揚聲器時 （後視圖）

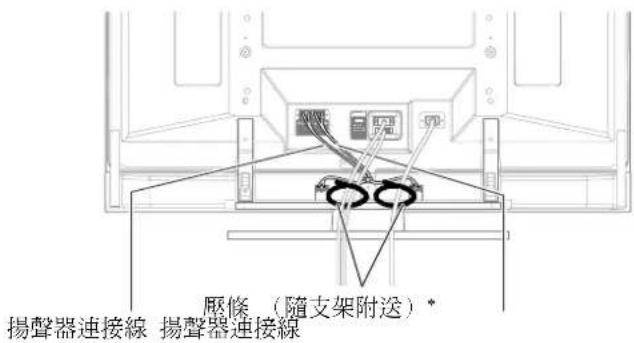

揚聲器連接線 扎線扣 壓條（隨支架附送）* 揚聲器連接線扎線扣

將扎線扣安裝到主機上

用下面標記有 ↑ 記號的 2 個孔，來連接扎線扣，具體情況要根據您的佈線方式而定。

將 [1] 插入到電漿電視螢幕背後適當的孔中，然後將 [2] 扣入到 [1] 的背後來固定扎線扣。

扎線扣一旦扣上之後，就很難鬆脫。因此在安裝時請特別注意。

用鉗子將扎線扣扭轉 90 度角，再向外拉。扎線扣會隨著時間而老化，所以在拆卸時可能會損壞。

將揚聲器安裝在電漿電視底部時（只有 PDP-436HDG 適用）

壓條（隨支架附送）* 揚聲器連接線 撥聲器連接線

附注

- 如需要，請用 PIONEER 所提供的珠狀傳送帶。

* 压條

請用隨支架附送的壓條，把揚聲器和系統連接線放在一起，如此從前面就看不到連接線了。請特別當心，不要對電纜的連接部分太過用力。

將遙控器準備好

装入電池

1 打開電池蓋。

2 安裝備用的兩顆 AA 電池，並分別以負極的尾端先安裝。

- 在裝入電池時，請注意電池端子的極性要與電池室內的極性標誌（+）和（-）一致。

3 蓋上電池蓋。

電池注意事項

如果電池使用不當，會導致化學物質滲漏或爆炸。請務必遵守下面的指示。

• 當更換新電池的時候，請使用錳電池或是鹼性電池。
• 在裝入電池時，請注意電池端子的極性要與電池室內的極性標誌（+）和（-）一致。
• 不可混用不同型號的電池。電池型號不同，特性亦不同。
• 新舊電池不可混用。如果新舊電池混用，會縮短新電池的使用壽命，或者導致舊電池的化學物質外漏。
• 當電池電量耗盡，請立即將電池取出。從電池滲漏出的化學物質會腐蝕電池室內的零件。如果發現有任何化學物質外漏，請用布將化學物質徹底擦拭乾淨。
• 由於存放條件不同，隨機附送的電池可能達不到預期的使用壽命。
• 如果長期不用遙控器，請將電池從遙控器中取出。

注意

- 在處理用完的電池時，請遵守您所在的國家或地區的政府規定或公共環境保護規定。

「廢電池請回收」

遙控器的容許操作範圍

在使用遙控器時，請將它對準電漿電視螢幕前面板右下角的遙控感知器（SR）。

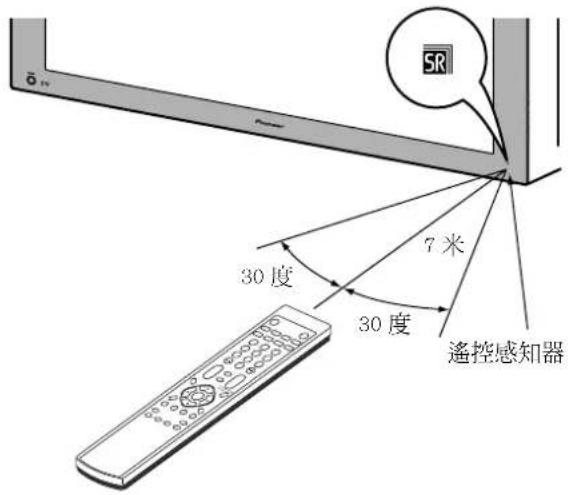

遙控器和接收器的距離必須在 7 公尺以內，不論是右、左、上、下的角度而言，與接收器的角度必須在 30 度以內。

SR 30度 7米 30度 遥控感知器

請注意有關遙控器的部分

• 請勿將遙控器放在會震動的地方。另外，也不要把遙控器暴露在液體或是非常潮濕的地方。
• 請勿將遙控器存放在太陽直射的地方。熱度將會導致遙控器的損害。
• 如果遙控接收器被陽光直射，或是有強光照射，則遙控器恐將無法正常操作。因此，可以改變光線照射的角度，或是以近距離使用遙控器。
• 當遙控器和遙控感知器之間有障礙物阻隔，遙控器可能會無法正常使用。
• 當電池電力不足，遙控器於遙控感知器之間的工作 距離會縮短。請儘早更換新電池。
• 電漿電視會從螢幕發射出非常微弱的紅外線。如果你把一個透過紅外線進行遙控的設備（例如錄影機）放在旁邊，該設備便可能無法正確、甚至完全無法從它的遙控器接收命令。如果出現這種情況，請將受到影響的設備放在離電漿電視螢幕夠遠的地方。
• 根據安裝環境的不同，電漿電視所發射的紅外線可能會使本系統無法正確接收來自遙控器的命令或縮短遙控器與遙控感知器之間的工作距離。從螢幕發射的紅外線的強度不是固定的，它會隨著顯示的影像不同而改變。

連接天線

為能享受更清晰的電視圖像，請使用室外天線。以下將扼要說明同軸電纜的連接方法。

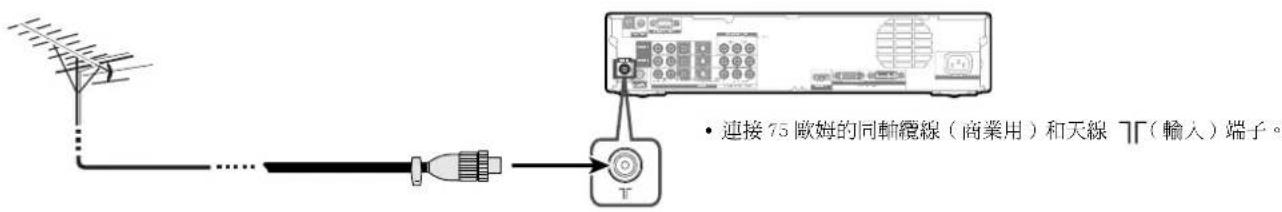

• 連接75歐姆的同軸纜線（商業用）和天線 7F（輸入）端子。

天線（商業用）

假如你的戶外天線是使用 75 歐姆的同軸纜線和標準的 DIN45325 插頭 (IEC169-2)，將其插入媒體接收器的後面天線輸入端子內。

連接電源線

電漿電視螢幕 （後視圖）

至牆壁插座

裝上鐵氧體磁心

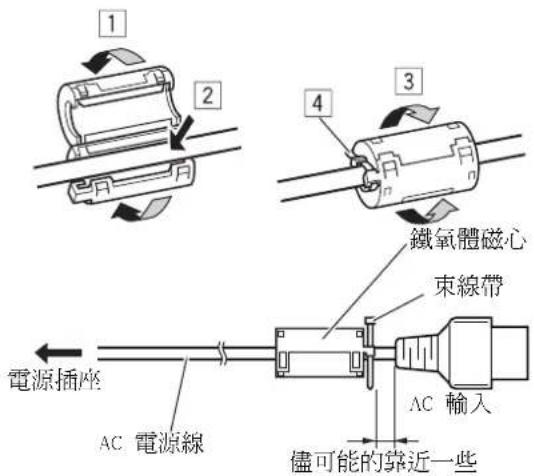

為了有效防止噪音，請把鐵氧體磁心接到電源線插頭的尾端，如圖所示。請使用纜線帶，防止鐵氧體磁心在纜線上滑落。

1 2 3 4 鐵氧體磁心 束線帶 AC 輸入 儘可能的靠近一些 電源插座 AC 電源線

媒體接收器 （後視圖）

至牆壁插座

附注

- 長時間不使用本系統時，請將電漿電視和媒體接收器的電源線插頭從交流電源插座上拔下。

除非您要設定可在目前條件下觀賞的電視頻道，否則請不要對這些頻道進行調諧設定。關於此過程的詳細資訊，請參閱第27頁上的“自動設定電視頻道”。

開啓 / 關閉電源

附注

- 當媒體接收器已插入電源，就會呈現待機狀態。在前方面板的待機狀態指示燈會閃紅燈。媒體接收器會一直呈現待機模式，除非從插座拔掉電源線。

想開啓電源，請在電漿電視上按下 POWER。

- 開啓電源後，電漿電視和媒體接收器的電源指示燈會亮藍色。

想關閉電源，請按下遙控器上的 ⏻ 或是媒體接收器的 STANDBY/ON 的按鍵。

• 當電漿電視和媒體接收器呈現待機模式時，電視和接收器的 STANDBY 指示燈則亮紅色。
• 你可以將系統開啓透過按下①或是遙控器上的0到9，或是媒體接收器的STANDBY/ON（待機／開機）按鈕。當你按下遙控器上的0，影像來自INPUT1。如果你按1到9，則顯示電視節日。

你也可以在電漿電視上按下 POWER 鍵關掉電源。然而，即使你按下遙控器和媒體接收器的按鈕，你也沒辦法再從新開機。

附注

• 當你長時間都不需要用到電漿電視，請確認電源線已從插座拔除。
• 當系統進入待機模式，主電源電流會被切斷，系統將無法進行全部的操作。但仍有微弱電力供給系統以保持各項操作處於就緒狀態。

電漿電視螢幕

STANDBY （待機）指示燈 POWER ON （電源開）指示燈

POWER（電源）按鈕

媒體接收器

Pioneer STANDBY （待機）指示燈 POWER ON （電源開）指示燈

以下圖表表示電漿電視的操作情況。你可經由系統的一般情況經由電漿電視的指示燈和媒體接收器的指示燈來判斷。

指示燈狀態 系統狀態

電漿電視螢幕		媒體接收器
電源開	待機	電源開	待機
●	●	●	●	電漿電視的電源線和媒體接收器的電源線未插入插座,或是電漿電視的電源線已經通電但是電源開關沒開。
	●	●	●	系統電源打開。
●		●		系統處於待機狀態。
●	[6HKA]閃爍	●	[IMAGE]	電源線和媒體接收器沒有連好。
●	●	●	[086W]閃爍	電漿電視是關機的狀態,或是電漿電視的電源線沒有插入插座。

如果出現上面沒有的情況，請參閱第 50 頁的 “故障排除”。

媒體接收器
(前視圖)

Pioneer INT/450V INT + 0.2V + - + OUTA + +

CHANNEL(頻道)+/-

1 2 3 4 5 6 7 8 9 0 0 + P - RETURN

頻道顯示

8 AAA 立體醫 標準 全螢幕

媒體接收器

(前視圖)

Pioneer 31V/402N 31V/402N +/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /+/- /

VOLUME(音量)+/-

音量調節

28

靜音

OK 28

切換頻道

使用遙控器上的 P+/P- 按鈕

• 按 P + 按鈕增加頻道號碼。
• 按 P - 按鈕減小頻道號碼。

在觀看廣播視訊資訊時：

• 按 P + 按鈕增加頁面號碼。
• 按 P - 按鈕減少頁面號碼。

有關電視文字廣播，請翻到 42 和 43 頁的 "使用電視文字廣播功能" 的章節。

附注

• 媒體接收器的操作，CHANNEL（頻道）+/- 和 P +/P - 是一樣的。
• P+/P - 無法選擇頻道且被設定為省略。有關省略頻道，請參閱步驟 13 和 14 的 "使用手動調節"（第 28 頁）。

使用遥控器上的 0 到 9 按鈕

按下 0 到 9 按鈕，即可直接選擇頻道。

示例

• 如果要選擇頻道 2 （1 位數頻道），請按 2 按鈕。
• 要選取頻道 12（2 位數頻道），請按 1 再按 2。

觀看廣播視訊資訊時：

透過按鍵 0 到 9，可以直接看三位數的頁，頁面從 100 到 899。請參閱 42 頁。

附注

• 在輸入頻道或子頻道號碼後，您可按下 CH ENTER 來更快速的調選頻道。
• 在待機模式下，當你按 0，則電漿電視變成開機狀態，且圖像來源自 INPUT 1。或，當你按下 1 到 9 的按鈕，則會顯示電視節目。

改變音量和聲音

使用遥控器上的 + / -

• 按 △ + 按鈕增大音量。
• 按 △ - 按鈕減小音量。

附注

- 媒體接收器的操作，VOLUME（音量）+/- 和 △ +/ △ - 是一樣的。

使用遥控器上的 吠

咾 關閉當前的聲音輸出。

1 按下 咪。

- “咾”顯示在螢幕上。

2 再次按下 咏來取消靜音模式。

- 按下 △ + 按鈕也可以取消靜音模式。

使用遥控器上的 I-II 按鈕

SET U ENTER P I-II - - OFF/START

每次按下 I-II 時，MTS 會如下圖所示循環變化。

		設定
		I	II	單聲道
NICAM廣播	立體聲	1AAA NICAM 立體聲	1AAA NICAM 立體聲	1AAA 討聲道
	雙聲道	2BBB NICAM 1	2BBB NICAM 11	2BBB 討聲道
	單聲道	3CCC NICAM 單聲道	3CCC NICAM 單聲道	3CCC 討聲道
A2廣播	立體聲	4DDD 立體聲	4DDD 立體聲	4DDD 討聲道
	雙聲道	5EEE 变聲 1	5EEE 变聲 11	5EEE 討聲道
	單聲道	6FFF 討聲道	6FFF 討聲道	6FFF 討聲道
BTSC廣播	立體聲	4GGG 立體聲	4GGG 立體聲	4GGG 討聲道
	主聲道+SAP	5HHH 单聲道(SAP)	5HHH SAP(主聲道)	5HHH 討聲道(SAP)
	立體聲+SAP	5JJJ 立體聲(SAP)	5JJJ SAP(立體聲)	5JJJ 討聲道(SAP)
	單聲道	6KKK 单聲道	6KKK 主聲道	6KKK 討聲道

附注

• 每次使用 I-II 按鈕選擇聲音主 / 副聲切換模式時，根據接收到的廣播訊號不同，顯示也會不同。
• 一旦選擇了單聲道模式，即使接收到了立體聲廣播訊號，電漿電視系統仍然會保持單聲道。如果您想重新欣賞立體聲聲音，必須把模式切換回 I 或 II。
• 當輸入源是輸入 1 到 4 或電腦時，選擇聲音主 / 副聲切換模式並不會改變聲音類型。在此情況下，聲音類型是由視頻源決定的。

- 當透過高偏差設定來觀賞電視頻道（第 29 頁），你無法改變聲音多路傳輸模式。

使用多畫面功能

子母畫面

按照下面的步驟來選擇雙畫面或者子母畫面功能。

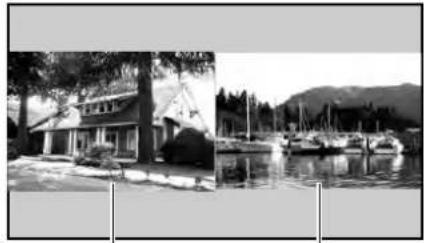

雙螢幕

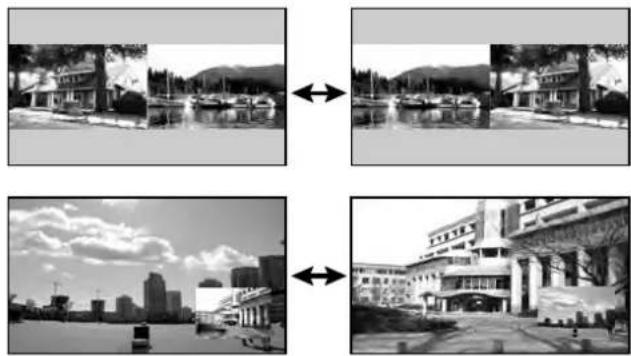

• 每次按下 □ 按鈕，顯示模式在雙畫面、子母畫面和單畫面之間切換。
• 在雙畫面或是母子畫面的模式，按☑可轉換雙畫面的位置。

左畫面（在雙畫面模式下）或更大的畫面（在母子畫面模式下）可以透過♪ 按鈕來改變畫面。使用者可以操作畫面和聲音。

• 雙畫面模式下，按 🏠️，可以改變左畫面的大小。
- 子母畫面模式下，按 📋 可以反時針方向移動小畫面。

2 要選擇想要的輸入源，按下適當的輸入源按鈕。

- 如果正在觀看電視節目，按下 P+/P - 按鈕以切換頻道。

附注

• 多畫面功能無法同時透過同一個輸入源以顯示影像。如果您試圖這麼做，螢幕上會出現警告訊息。
• 當您按下 HOME MENU（主選單）按鈕，將恢復到單螢幕模式，並且顯示相應的選單。
• 在雙螢幕模式時，螢幕右半部分顯示的影像質量可能會差一些，這取決於影像本身。
• 在子母畫面的模式下，如果你選擇 1920*1080p@24 赫茲的主畫面，因為系統的負荷情況，影片將無法正常顯示出來。
• 在雙畫面或是子母畫面的模式下，接上耳機，你可以聽到從副畫面的聲音。詳細情形請參考第 36 頁。

静止影像

按照下面的步驟來捕捉及靜止您正在觀看的動態影像中的一格鏡頭。

1 按下 ☐ 按鈕。

- 一格靜止影像顯示在畫面右邊，同時活動影像顯示在左邊畫面。

2 再次按下 📋 按鈕取消該功能。

RETURN HOME MENU ENTER FRONT SURROUND AVI SELECTION

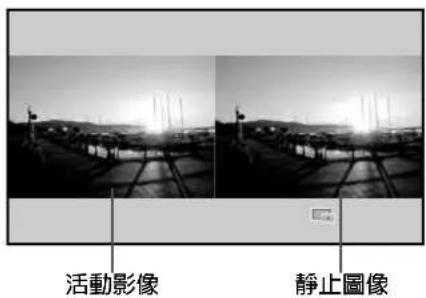

活動影像 靜止圖像

附注

• 當畫面處於分割狀態，無法顯示靜止圖像。
• 當無法使用本項功能，會顯示一警告資訊。

變更選單

AV 模式選單

主選單 項目 頁碼
影像 AV 選擇 31
	對比度 32
	亮度 32
	色飽合度 32
	色調 32
	銳利度 32
	進階模式 32 - 35
	恢復原廠設定 32

音質 高音 35
	低音 35
	平衡 35
	恢復原廠設定 35
	FOCUS 35, 36
	前置環繞 36
	耳機輸出 36
	次級音量 36

電源控制 省電設定 37
	無信號關機模式	37
	無操作關機模式	37

睡眠定時器

——

40

選項 番面位置 38
	自動尺寸 40
	4:3 模式	40
	側邊遮條 40
	HDMI 輸入	47
	驅動模式 38
	彩色制式設定 39
	監控輸出 47

設定 自動安裝 27
	頻道設定 27 - 30
	密碼 41
	語言 31

電腦模式選單

影像 AV 選擇	31
	對比度 32
	亮度 32
	紅	32
	綠	32
	藍	32
	恢復原廠設定 32

音質 高音 35
	低音 35
	平衡 35
	恢復原廠設定 35
	FOCUS 35, 36
	前置環繞 36
	耳機輸出 36
	次級音量 36

電源控制 省電設定 37
	電源管理 37

睡眠定時器

——

40

選項 自動設定 38
	手動設定 38

操作選單

以下是描述設定選單的步驟。實際上的操作步驟，請參閱個別功能的部分。

1 按 HOME MENU（首選單）

2 按下或選擇選單的項目，然後按 ENTER（輸入）

3 持續第 2 個步驟，直到你已經選到了你想要的副項目。

- 選單的層級以選單的項目為準

4 按下或選擇選項（或參數），然後按 ENTER（輸入）

- 選單的項目，請按

5 按 HOME MENU（首選單）離開選單

附注

- 你可以透過按下 RETURN 重回上一層選單

自動設定電視頻道

這一部分講述的是如何自動搜尋和設定頻道。

使用自動安裝

當買回高畫質電漿電視並進行第一次開機時，即會進入初始化自動安裝。您可以按照以下操作方式來自動設定語言、國家和頻道。

1 選擇 "語言" (↑)

2 選擇一種語言（/←）→

自動安裝 語言 中文 頻道分配 接收有線電視 安裝 開始

- 有五種語言可供選擇:英文,西班牙文,葡萄牙文,繁體中文,簡體中文。

3 選擇 "頻道分配" (頻道配置) / ↓。

4 選擇 “特殊用途”，“只有無線電視”，或接收有線電視（←/→）。

- 第51頁中的表格為說明通常在您的國家或地區您所能選取的功能。

項目描述

接收有線電視 搜索能在美國境內觀賞有線電視的相同放送頻率。當系統正接收來自有線電視公司所發送的訊號，本項選取功能便可發揮作用。

只有無線電視 搜索能在美國境內透過無線方式接收訊號的相同放送頻率。當系統正透過無線方式接收訊號，本項選取功能便可發揮作用。

特殊用途 掃描位於您所在地區的放送頻率。頻率愈早確認，所可使用的頻道數即愈少。

5 選擇 “開始”（▲ 然後按 ENTER）。

- 自動安裝過程開始。

- 要退出正在進行的自動安裝過程，按下 RETURN 鈕。

6 在自動安裝完成後，按下 HOME MENU 按鈕退出選單。

附注

如，在您進入其他國家後，您可以從llome menu(設定選單)中啟動自動安裝功能。請在啟動自動安裝功能之前，先執行下列步驟①至③。

① 按下 HOME MENU 鈕。

② 選擇 “設定”（/ 然後按 ENTER）。

③ 選擇 “自動安裝” (▲↓ 然後按 ENTER)。

- 出現密碼輸入畫面。用 0 到 9 按鈕輸入 4 位數的密碼。

- 如果沒有發現任何頻道，檢查天線連接，然後再試一次自動安裝。

使用自動搜尋

自動搜尋讓你可以選擇地區和設定電視頻道，透過系統，明確地選擇所要的地區。

1 按下 HOME MENU 鈕。

2 選擇 “設定”（▲ 然後按 ENTER）。

3 選擇 “頻道設定” (◀↓ 然後按 ENTER)。

- 出現密碼輸入畫面。用 0 到 9 按鈕輸入 4 位數的密碼。

4 選擇 “自動搜尋”（◀↓ 然後按 ENTER）。

5 選擇 "區域" (/)

6 選擇區域 ( /←)→。

自動搜尋 區域 東亞地區 頻道分配 接收有線電視 搜尋 開始

7 選擇 "頻道分配" (▲)

8 選擇 “特殊用途”，“只有無線電視”，或接收有線電視”（←/→）。

- 第51頁中的表格為說明通常在您的國家或地區您所能選取的功能。

項目描述

接收有線電視 搜索能在美國境內觀賞有線電視的相同放送頻率。當系統正接收來自有線電視公司所發送的訊號，本項選取功能便可發揮作用。

只有無線電視 搜索能在美國境內透過無線方式接收訊號的相同放送頻率。當系統正透過無線方式接收訊號，本項選取功能便可發揮作用。

特殊用途 掃描位於您所在地區的放送頻率。頻率愈早確認，所可使用的頻道數即愈少。

自動搜尋 區域 東亞地區 頻道分配 接收有線電視 搜尋

9 選擇 "開始" (▲↓然後按 ENTER)。

• 頻道搜尋自動開始。
• 要退出正在進行的頻道搜尋過程，按下 RETURN 鈕。

10 按下 HOME MENU 鈕退出選單。

附注

- 如果沒有發現任何頻道，檢查天線連接，然後再試一次自動搜尋。

手動設定電視頻道

這一節講述的是如何手動設定電視頻道。

使用手動調節

使用手動調節功能來手動設定電視頻道。步驟5至14會視您所選取的“頻道分配”而有所不同。

1 按下 HOME MENU 按鈕。
2 選擇 “設定”（▲ 然後按 ENTER）。
3 選擇 “頻道設定” (◀↓ 然後按 ENTER)。

- 顯示出密碼輸入的畫面。透過0到9的按鈕，輸入4位數字的密碼。有關密碼詳細，請參閱41頁的“使用密碼”章節。

4 選擇 “手動調節” (◀ ↓ 然後按 ENTER)。
5 選擇 "頻道設定" (◀)
6 選擇一個節目號碼（◀）→

• 如已選取 “接收有線電視”，您便可選取 1 到 125。
• 如已選取 “只有無線電視”，您便可選取 2 到 69。
• 如已選取 “特殊用途”，您便可選取 1 到 99。

手動調節 頻道設定 1 搜尋 44.25MHz 制式 B/G 彩色制式設定 自動 儲存 是 調谐器 減噪 開 兒童鎖 觀看 音量平衡模式 關

7 選擇 "搜尋" (↑↓)。

8 輸入頻率（0 到 9，然後按 ENTER）。

- 您也可以使按 ← → 鈕來輸入一個頻率。

- 如已選取“接收有線電視”或“只有無線電視”，您便無法變更顯示頻率。

頻道設定 搜尋 44.25MHz 制式 B/G

9 選擇 "制式" (↑↓)

10 選擇一個聲音系統 (←→)。

• 您可以從 “B/G”、“D/K”、“I”、“M” 和 “N” 中選擇。
• 如已選取“接收有線電視”或“只有無線電視”，您便無法從原廠預設值（M）來作變更。

搜尋 44.25MHz 制式 B/G 彩色制式設定 自動

11 選擇 "彩色制式設定" (▲/▼)。
12 選擇一種視頻系統設定 (←→)。

• 您可以從 “自動”、“PAL”、“NTSC”、“SECAM”、“PAL-M”、“PAL-N” 和 “4.43NTSC” 中選擇。
• 如已選取“接收有線電視”或“只有無線電視”，您便無法從原廠預設值來作變更（自動）。

制式 B/G 彩色制式設定 自動 儲存 是

13 選擇 "儲存" (↑/↓)。
14 選擇 "是" (←/→)。

- 如已選取 “接收有線電視” 或 “只有無線電視”，請按 ↑ ↓ 以選取 “添加 / 刪除”，並隨後按下 ← → 以選取 “添加”。

彩色制式設定 儲存 調論器 減噪 自動 是 開

• 如果選擇“是”，則可以用 P + / P - 按鈕選擇頻道。如果選擇“否”，則不能用 P + / P - 按鈕選擇頻道。
• 要設定另一頻道，重複步驟 5 到步驟 14。

15 按下 HOME MENU 鈕退出選單。

附注

• 手動調整讓你可以選擇"調諧器 減噪""兒童鎖"和"音量平衡模式",可個別參考 "減低影片噪音"、"設定兒童鎖" 和 "隱藏音效失真"。
• 這台電漿電視系統配備有自動頻率調整功能，當收到訊號時，系統會自動調整頻率。因此，當你下次存取選單時，根據你所輸入的結果，手動調整選單會呈現不同的頻率。你無法刪除自動調頻功能。

减低影片噪音

根據不同等級的廣播訊號，在個別的頻道裡，你可以透過電漿電視系統，明確地減少影片噪音。

1 按下 HOME MENU 按鈕。

2 選擇 “設定” (↑/↓ 然後按 ENTER)。

3 選擇 “頻道設定” (↑/↓然後按 ENTER)。

- 出現輸入密碼的畫面。請透過 0 到 9 的按鈕輸入 4 位數密碼。關於 ' 密碼，請參閱 41 頁的 " 使用密碼 " 的部分。

4 選擇 “手動調節” (↑/↓然後按 ENTER)。

5 選擇 "頻道設定" (↑↓)。

手動調節 頻道設定 1 搜尋 44.25MHz

6 選擇一個節目號碼（/）→

- 你可以透過1到99來選擇"特殊用途"的功能，2到69的"只有無線電視"的功能，或是1到125的"接收有線電視"。

7 選擇 "調諧器 減噪" (↑)

8 選擇 "開" 或 "關" (←→)。

儲存 是 調諧器 減噪 ← 開 兒童鎖 觀看

9 按下 HOME MENU 鈕退出選單。

附注

- 根據你所輸入的廣播訊號，這個功能可能無法達到令人滿意的結果。

設定兒童鎖

親子鎖定可以防止兒童選擇電視和觀看某些頻道。

1 按下 HOME MENU 按鈕。

2 選擇 “設定” (↑/↓ 然後按 ENTER)。

3 選擇 “頻道設定” ( / 然後按 ENTER)。

- 出現輸入密碼的畫面。請透過 0 到 9 的按鈕輸入 4 位數密碼。關於密碼，請參閱 41 頁的“使用密碼”的部分。

4 選擇 “手動調節” (↑/↓ 然後按 ENTER)。

5 選擇 "頻道設定" (↑↓)。

手動調節 頻道設定 1 搜尋 44.25MHz

6 選擇一個節目號碼（/）→

- 你可以透過1到99來選擇“特殊用途”的功能，2到69的“只有無線電視”的功能，或是1到125的“接收有線電視”。

7 選擇 "兒童鎖" (↑)

8 選擇 "禁" ( / )。

調節器 減噪 兒童鎖 音樂平衡模式 開 禁止 關

- 可以在 “觀看” 和 “禁止” 之間進行選擇。

9 按下 HOME MENU 鈕退出選單。

隱藏音效失真

當在選擇頻道時，你可以隱藏音效的失真，包括強大的音效訊號。

附注

- 在 "使用手動調節" 的選單之下（第 28 頁），當你選擇系統的 "D/K"，此時只能選擇高偏差的功能。

1 按下 HOME MENU 按鈕。

2 選擇 “設定”（/▲ 繁後按 ENTER）。

3 選擇 “頻道設定”（◀ 然後按 ENTER）。

- 出現輸入密碼的畫面。請透過 0 到 9 的按鈕輸入 4 位數密碼。關於密碼，請參閱 41 頁的“使用密碼”的部分。

4 選擇 “手動調節” (◀ ▼ 然後按 ENTER)。

5 選擇 "頻道設定" (◀)

手動調節 頻道設定 1 搜尋 44.25MHz

6 選擇一個節目號碼（/）→

- 你可以透過1到99來選擇“特殊用途”的功能，2到69的“只有無線電視”的功能，或是1到125的“接收有線電視”。

7 選擇 “音量平衡模式” (↑)

8 選擇 “關”，“強”，“中”或“弱”（/）。

講識器 減噪 開 兒童鎖 觀看 音量平衡模式 關

項目描述

關(出廠預設值)	删除此功能。
強	隱藏音效失真,然而,音量輕微地低於關機狀態。
中	適度地隱藏音效失真。
弱	更進一步的隱藏音效失真。然而,音量同時更低。

9 按下 HOME MENU 鈕退出選單。

附注

• 透過高偏差的設定，觀賞電視頻道時，你無法改變聲音多路傳輸模式。

標記電視頻道

您可以用最多五個字元為設定好的電視頻道命名。這有助於您在選擇時更方便地識別這些頻道。

1 按下 HOME MENU 按鈕。

2 選擇 “設定” (↑/↓然後按 ENTER)。

3 選擇 “頻道設定”(↑/↓然後按 ENTER)。

- 出現密碼輸入畫面。用 0 到 9 按鈕來輸入 4 位數的密碼。

4 選擇 “標籤” (↑/↓然後按 ENTER)。

5 選擇 "頻道設定" (◀)

6 選擇一個節目號碼（↗）→

- 你可以透過1到99來選擇特殊用途"的功能，2到69的只有無線電視”的功能，或是1到125的“接收有線電視”。

標籤 頻道設定 1 標籤

7 選擇 “標籤”（↑/↓ 然後按 ENTER）。

- 出現輸入姓名的畫面。

8 選擇第一個字（/↑↓/然後按 ENTER）

9 重複步驟 8 直到輸入完畢 （最多五個字元）。

• 要修改已經輸入的字元，選擇螢幕上的 [←] 或 [→]，然後按 ENTER。游標就會移動到前一個字元或者後一個字元。
• 要刪除當前的字元，選擇螢幕上的 [Delete]，然後按 ENTER。
• 要在當前字元後面加入一個空格，選擇螢幕上的[Space]，然後按 ENTER。

10 用 ↗ 或 /← 按鈕選擇螢幕上的 [OK]，然後按 ENTER 按鈕，這就完成了名字的輸入。

11 按下 HOME MENU 鈕退出選單。

附注

- 以上的步驟轉換和設定所選頻道的資訊去連接錄影功能的設備，如 VCR 或 DVD。

分類預設電視頻道

按照以下步驟來變更預設電視節目的順序。

1 按下 HOME MENU 按鈕。

2 選擇 “設定”（▲ 然後按 ENTER）。

3 選擇 “頻道設定” (◀/↓ 然後按 ENTER)。

- 出現密碼輸入畫面。用 0 到 9 按鈕來輸入 4 位數的密碼。

4 選擇 “分類” (◀ 然後按 ENTER)。

- 出現排序畫面。

分類 01 AAAAA 02 BBBBB 03 CCCCC 04 DDDDD 05 EEEEE 06 FFFFF 07 GGGGG 08 HHHHH 09 IFFFF 10 JJJJJ 11 KKKKK 12 LLLLL 13 MMMMM 14 NNNNN 15 OOOOO 16 PPPPP 17 QQQQQ 18 RRRRR 19 SSSSS 20 TTTTT 21 UUUUU 22 VVVVV 23 WWWW 24 XXXXX 25 YYYYY ▼

5 轉到另一個頻道（/↑，↓/←然後按 ENTER）。

6 選新的位置（/，↓/然後按 ENTER）。

- 開始執行排序。

7 按下 HOME MENU 鈕退出選單。

附注

- 在步驟 6 的排序畫面如果想換一個頁面，用↑/↓按鈕選擇畫面上的 ▲/▼個頁面，然後按下 ENTER。

- 以上的步驟轉換和設定只能改變頻道資訊去儲存如 VCR 或是 DVD 的設備。

語言設定

您可以選擇用於螢幕顯示（例如選單和指示說明）的語言，一共有五種選擇：英語、西班牙語、葡萄牙語、繁體中文和簡體中文。

在電視文字廣播模式下的語言，你可以選擇使用西歐語系、東歐語系、希臘 / 土耳其、俄羅斯和阿拉伯。

1 按下 HOME MENU 按鈕。
2 選擇 “設定”（/▲ 然後按 ENTER）。
3 選擇 “語言” (◀ ▼ 然後按 ENTER)。
4 選擇 "選單" (/)。
5 選擇一種語言 ( /)→

語言 選單 中文 圖文電視 西歐

6 選擇 "圖文電視" (↑)
7 選擇一種語言 ( /←)→
8 按下 HOME MENU 鈕退出選單。

AV 選擇

根據目前的環境（如室內光線），目前的電視節日，或是從周邊設備所輸入的畫面型態，去選擇五種觀看功能。

1 按下 HOME MENU 按鈕。
2 選擇 “影像”（/▲ 然後按 ENTER）。
3 選擇 “AV 選擇” (▲/▼然後按 ENTER)。
4 選擇想要的選項（/↑↓然後按 ENTER）。

AV選擇 ● 標準模式 動態 電影 遊戲 用戶

對於 AV 信號源

項目描述

標準模式適用於一般亮度房間內之高音質影像
	周邊設備和電視輸入來源的選擇功能是共用的。
動態適用於擁有最大對比度、極度銳利之影像
	這個模式不提供手動書面品質調整。
	周邊設備和電視輸入來源的選擇功能是共用的。
電影適用於電影
	周邊設備和電視輸入來源的選擇功能是共用的。
遊戲適用於較低影像亮度以更為適合觀賞
	周邊設備和電視輸入來源的選擇功能是共用的。
用戶容許用戶按照需要自訂設定值。每種輸入源都可以使用此種模式。

對於電腦信號源

項目描述

標準模式 適用於一般亮度房間內之高書質影像

用戶 容許用戶按照需要自訂設定值。每種輸入源都可以使用此種模式。

5 按下 HOME MENU 鈕退出選單。

附注

• 你可以按下遙控器上的 AV SELECTION 來轉換觀看選擇功能。
• 假如你選擇 "動態",則不能選擇 "對比度"、"亮度"、"色飽合度"、"色調"、"銳利度"、"進階模式"、"恢復原廠設定"。

畫面基本調整

對選擇好的 AV 選擇選項（除了“動態”選項），根據您的喜好調整影像。

1 按下 HOME MENU 按鈕。
2 選擇 “影像”（◀↓ 然後按 ENTER）。
3 選擇調整項目（▲ 然後按 ENTER）。

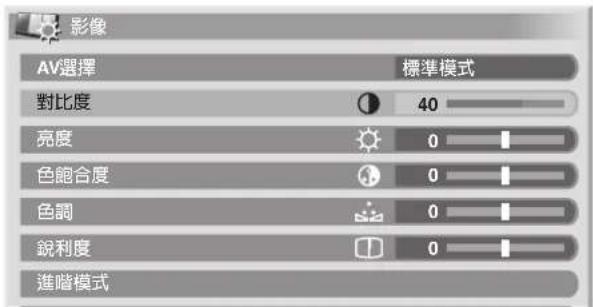

影像 AV選擇 標準模式 對比度 40 亮度 0 色飽合度 0 色調 0 銳利度 0 進階模式

4 選擇想要的層級（/←）→。

① 對比度 40

- 當顯示調整螢幕時，您也可以透過 ↑/ ↓ 按鈕來改變要調整的項目。

5 按下 HOME MENU 鈕退出選單。

對於 AV 信號源

項目	← 按鈕 按鈕	→
對比度 更弱的對比度 更強的對比度
亮度	更暗	更亮
色飽合度	減少色彩強度 增加色彩強度
色調	膚色變成紫色 背色變成綠色
銳利度 減少銳利度		增加銳利度

對於電腦輸入源

項目	← 按鈕 按鈕	→
對比度 更弱的對比度 更強的對比度
亮度	更暗	更亮
紅	紅色變弱	紅色變強
綠	綠色變弱	綠色變強
藍	藍色變弱	藍色變強

對於電腦輸入源會出現下面的畫面：

影像 AV選擇 標準模式 對比度 40 亮度 0 紅 R 0 綠 G 0 藍 B 0 恢復原廠設定

附注

• 想要進階調整畫面，在步驟 3 當中，請選 "進階模式"，然後按 ENTER。如要進一步了解請參考 33 頁的 "進階調整畫面"。
• 如果想把所有的項目恢復到出廠的預設值，在第 3 步按 ↑/↓ 鈕選擇 “恢復原廠設定”，然後按 ENTER。出現確認畫面。按 ↑/↓ 鈕選擇 “是”，然後按 ENTER。

進階調整畫面

為了提高畫面品質，電漿電視系統提供多種進階功能。詳情請參考以下的表格。

使用 PureCinema

1 按下 HOME MENU 按鈕。

2 選擇 “影像”（▲ 然後按 ENTER）。

3 選擇 “進階模式” (▲↓ 然後按 ENTER)

4 選擇 “PureCinema” (▲/↓ 然後按 ENTER)

5 選擇想要的參數（/▲然後按 ENTER）。

- 請參考以下表格來選擇需要的參數。

PureCinema
自動偵測電影類視訊源（亦即採用每秒24格編碼），加以分析，再重新製作出每格均是具有高解析度畫質的靜止畫面。

選項	關	關閉 PureCinema 循序掃描功能。
	標準模式	當播放 DVD 或每秒 24 格的高解析度影像(例如,電影),藉由自動偵測記錄的影像資訊來產生出流暢和生動的動態影像(特別指影片)。
	ADV	當播放每秒 24 格的 DVD 影像 (例如,電影),藉由將頻率轉化為 72Hz 來產生流暢和優質的動態影像 (如電影)。

附注

• 當480p 或 720p@60Hz訊號輸入時，則無法選擇"標準模式"。
• 當 PAL, SECAM, 576i, 或1080i@5011z訊號輸入時, 則無法選擇 "ADV"。
• 當 576p, 720p@50Hz, or 1080p@24Hz 訊號輸入時，則無法選擇 "標準模式" 或 "ADV"

使用色溫調整

1 按下 HOME MENU 按鈕。
2 按鈕選擇 “影像”（/▲ 然後按 ENTER）。
3 選擇 “進階模式”（◀ 然後按 ENTER）。
4 選擇 “色彩細節” (↑/↓ 然後按 ENTER)。
5 選擇 “色溫調整”（◀ ▼ 然後按 ENTER）。
6 選擇想要的參數（/▲然後按 ENTER）。

- 如果你想選擇所要的參數的步驟，請省略步驟 7 和步驟 8。

- 想要輕微調整功能時，先選“手動”，然後按下 ENTER 鍵超過三秒。手動調整畫面便會出現，然後參閱步驟 7。

色溫調整
調整色溫，結果會使白平衡更佳。

選項	高	白色中帶有藍色調
	中-高	色調介於「居高」和「道中」之間
	中	自然色調
	中-低	色調介於「適中」和「偏低」之間
	低	白色中帶有紅色調
	手動	依個人喜好調整色溫

7 選擇調整項目（/▲然後按 ENTER）。
8 選擇想要的級別（/←→）。

項目		← 按鈕	→ 按鈕
R-高	對明亮部分的微調	紅色變弱	紅色變強
G-高		綠色變弱	綠色變強
B-高		藍色變弱	藍色變強
R-低	對陰暗部分的微調	紅色變弱	紅色變強
G-低		綠色變弱	綠色變強
B-低		藍色變弱	藍色變強

• 如果想對另一個項目進行調整，按 RETURN，然後重複步驟 7 和 8。
• 您可以按 ↑ ↓ 鈕隨時變更被調整的項目。

9 按下 HOME MENU 鈕退出選單。

使用彩色瞬態增強

1 按下 HOME MENU 按鈕。
2 選擇 “影像”（/▲ 然後按 ENTER）。
3 選擇 “進階模式” (◀↓ 然後按 ENTER)
4 選擇 “色彩細節” (↑/↓ 然後按 ENTER)。
5 選擇 “CTI” (▲/▼然後按 ENTER)。

6 選擇想要的參數（/▲然後按下 ENTER）

CTI

提供加强畫面輪廓清晰，CTI 意即為彩色瞬態增強。

選項 關 開啓 CTI。

開 關 開 C

7 按下 HOME MENU 鈕退出選單。

使用色彩管理

1 按下 HOME MENU 按鈕。
2 選擇 “影像”（▲ 然後按 ENTER）。
3 選擇 “進階模式” (◀ ▼ 然後按 ENTER)。
4 選擇 “色彩細節” (↑/↓ 然後按 ENTER)。
5 選擇 “顏色管理” (◀ ▼ 然後按 ENTER)。
6 選擇調整項目（▲ 然後按 ENTER）。

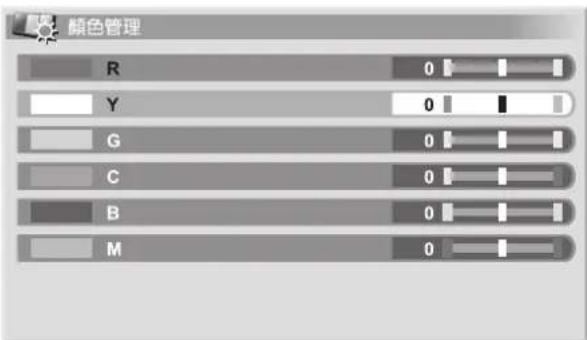

顏色管理 R 0 Y 0 G 0 C 0 B 0 M 0

7 選擇想要的級別（/←）→。

項目	← 按鈕 按鈕	→
R(紅) 更接近洋紅色 更接近黃色
Y(黃) 更接近紅色	更接近綠色
G(綠) 更接近黃色	更接近青色
C(青) 更接近綠色	更接近藍色
B(藍) 更接近青色	更接近洋紅色
M(洋紅) 更接近藍色	更接近紅色

• 如果想對另一個項目進行調整，按 RETURN，然後重複步驟 6 和 7。
• 您可以按 ↑↓ 鈕隨時變更被調整的項目。

8 按下 HOME MENU 鈕退出選單。

消除畫面雜訊

1 按下 HOME MENU 按鈕。
2 選擇 “影像”（▲ 然後按 ENTER）。
3 選擇 “進階模式” (◀/↓ 然後按 ENTER)
4 選擇 “NR”（▲ 然後按 ENTER）。
5 選擇調整項目（↑/↓ 然後按 ENTER）。

- 你可以選擇 “DNR”（數位抑制雜訊）或 “MPEG NR”（消除視頻影像雜訊）。

6 選擇想要的參數（/↑↓ 然後按 ENTER）。

DNR

減少畫面雜訊，提供清晰畫面 DNR，意即為數位抑制雜訊。

選項	關	關閉 DNR°
	高 增強型 DNR
	中 標準型 DNR
	低 適中型 DNR

MPEG NR

當觀賞 DVD 時，此項功能可以減少畫面雜訊，而結果會呈現無雜訊畫面。

選項 關 關閉 MPEG NR 功能。

高 增強型 MPEG NR

中標準型MPEGNR

低適中型MPEGNR

7 按下 HOME MENU 鈕退出選單。

使用數位抑制雜訊功能

1 按下 HOME MENU 按鈕。
2 選擇 “影像” (◀↓ 然後按 ENTER)。
3 選擇 “進階模式” (♠/↓ 然後按 ENTER)。
4 選擇 “DRE” (▲/↓ 然後按 ENTER)。
5 選擇調整項目（▲ 然後按 ENTER）。

- 你可以選擇“動態對比度”，“黑色信號電平”，“ACL”或“灰度”。

6 選擇想要的參數（/↑↓ 然後按 ENTER）。

動態對比度

強調畫面對比，這樣亮度和暗度會變得更清晰。

選項 關 關閉動態對比度

高 提高動態對比度

中標準動態對比度

低 調低動態對比度

黑色信號電平

強調畫面黑暗部分，這樣亮度和暗度會變得更清晰。

選項 關 關閉黑色信號電平

開執行黑色信號電平

ACL

提供補整優質對比畫面的效果。

選項 關 關閉 ACL

開執行 ACL

灰度

調整灰度（畫面層級）。

選項 1 選擇灰度値 1

2 選擇灰度值 2

3 選擇灰度值 3

7 按下 HOME MENU 鈕退出選單。

選擇 3DYC 和 I-P 模式

1 按下 HOME MENU 按鈕。

2 選擇 “影像”（/▲ 然後按 ENTER）。

3 選擇 “進階模式” (↑↓ 然後按 ENTER)

4 選擇 “其它”（▲↓然後按 ENTER）。

5 選擇調整項目 (↑/↓ 然後按 ENTER)。

- 你可以選擇 “3DYC” 或是 “I-P 模式”。

6 選擇想要的參數（/▲然後按 ENTER）。

3DYC

分別完成亮度訊號和色彩訊號的功能。這項功能不論是影片或是靜止畫面都可進行。

選項 關 關閉 3DYC 功能。

高 提高 3DYC

中標準 3DYC

低 降低 3DYC

I-P 模式

從組合訊號到執行訊號都有最佳效果的表現。這項功能不論是影片或是靜止畫面都可進行。

選項 1 最佳動態畫面

2 標準設定

3 最佳静止畫面

7 按下 HOME MENU 鈕退出選單。

附注

• 對 3DYC 而言，AV 端子連接時才有個別參數可供選擇，當你選取類比調整或你已選擇 INPUT 1、2、3 或 4 為訊號源。
• 對 1-P 模式而言，以下的輸入訊號無法選擇個別參數：480p、720p@60Hz，576p、720p@50Hz，1080p@24Hz。

聲音調整

您可以根據個人喜好，按照以下步驟來調整聲音品質。根據喜好來調整 AV 選擇項目的聲音。參閱第 31 頁。

1 按下 HOME MENU 按鈕。
2 選擇 “音質”（/▲ 然後按 ENTER）。
3 選擇調整項目（/↑）↓。
4 選擇想要的級別（/←→）

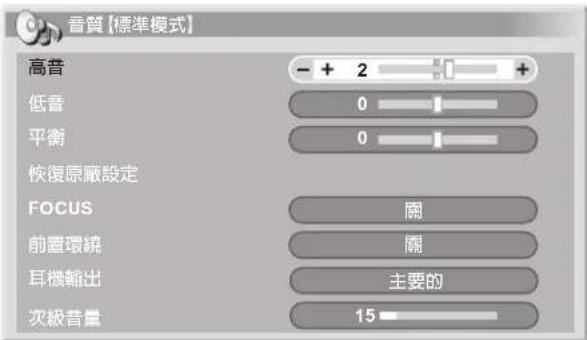

音質【標準模式】 高音 - + 2 + 低音 0 平衡 0 恢復原廠設定 FOCUS 屬 前置環繞 屬 耳機輸出 主要的 次級音量 15

項目 ← 按鈕 按鈕 →

高音 高音更弱 高音更强

低音 低音更弱 低音更强

平衡 降低右揚聲器音量 降低左揚聲器音量

5 按下 HOME MENU 鈕退出選單。

附注

- 如果想把所有項目恢復到出廠時的預設值，在步驟 3 按 ↑/↓ 鈕選擇 “恢復原廠設定”，然後按 ENTER。接著會出現一個確認畫面，按 ↑/↓ 鈕選擇 “是”，然後按 ENTER。

FOCUS

本功能可轉變聲音來向方位 （聲音影像），以產生出清晰的聲音輪廓。

1 按下 HOME MENU 按鈕。
2 選擇 “音質”（/▲ 然後按 ENTER）。
3 選擇 "FOCUS" ( /↑) ↓
4 選擇想要的參數（/←→）

恢復原層設定 FOCUS 前置環繞 開

項目描述

關（出廠設定值）關閉 FOCUS。

開開啓FOCUS：

5 按下 HOME MENU 鈕退出選單。

附注

- 該功能的效果隨訊號不同而變化。

前置環繞

本功能提供了三維聲音效果和 / 或深邃而豐富的低音。

1 按下 HOME MENU 按鈕。
2 選擇 “音質”（▲ 然後按 ENTER）。
3 選擇 "前置環繞" (▲)
4 選擇想要的參數（/←）→

項目描述

關關閉 SRS 和 TruBass。

SRS 重新產生非常有效的三維聲音。

TruBass （出廠設定值） 使用新技術提供深而豐富的低音。

TruBass + SRS 同時提供 TruBass 和 SRS 效果。

5 按下 HOME MENU 鈕退出選單。

附注

• 你可以在選擇遙控器上的 FRONT SURROUND 功能。
• SRS(0.1) 所指的是 FOCUS 啟動，同時已選擇 TruBass+SRS 用於前置環繞時的一種狀態。
  • SRS (S) Labs, Inc. 的商標。
• WOW 技術之結合係獲 SRS Labs, Inc. 正式授權。
• 本功能的效果隨訊號而有所不同。

聽副畫面的聲音請使用耳機

耳機插上以後，當在雙畫面或是子母畫面的模式時，你可以副畫面的聲音。主畫面的聲音則在揚聲器可以聽到。想要使用這種功能，請依以下步驟。

1 按下 HOME MENU 按鈕。
2 選擇 “音質”（▲ 然後按 ENTER）。
3 選擇 "耳機輸出" (↑)
4 選擇 "次級" (◀)

前置環繞 開 耳機輸出 主要的 次級登錄 15

項目描述

主要的	主畫面的聲音是由耳機所輸出。
次級	當在雙畫面或是子母畫面時,副畫面的聲音是由耳機所輸出。

5 選擇 "次級音量" (↑)
6 選擇想要的聲音層級 ( / )→

前置環繞 耳機輸出 次級音量 開 次級 15

7 按下 HOME MENU 鈕退出選單。

附注

• 選擇 "次級" 以後，在調整耳機音量。保持使用這個項目（如步驟所示），無論是在單畫面、雙畫面或是子母畫面模式。當處於單畫面的同時也選擇 "次級"，即使耳機已經插入，聲音仍然是從揚聲器發聲。
• 調整音量由耳機發聲（或是主畫面），請在第四步驟選擇“主要的”或是選整遙控器上的 + / 。

電源控制

電源控制可提供方便省電的功能。

省電設定

選用 3 擇 1 的省電模式，以節省電能消耗。

1 按下 HOME MENU 按鈕。

2 選擇 “電源控制”（▲ 紫後按 ENTER）。

3 選擇 “省電設定” (▲↓然後按 ENTER)。

4 選擇 “省電 1”，“省電 2” 或 “影像關” (♠/▼然後按 ENTER)。

項目描述

標準模式 不降低影像亮度。

省電 1 當輕微的按下亮度的下拉選單，可以節省電源。

省電 2 減少畫面亮度也可以節省電源消耗。

影像關 清除畫面可以省電。如果要重新設定畫面顯示，請按除了以下所示的其他按鍵即可。 △+/△-，咾 系統並不會儲存此項設定。

5 按下 HOME MENU 鈕退出選單。

無信號關機模式 （只適用於 AV 模式）

如果系統 15 分鐘內未接收任何訊號輸入，系統將自動進入待機模式。

1 按下 HOME MENU 按鈕。

2 選擇 “電源控制”（▲ 紫後按 ENTER）。

3 選擇 “無信號關機模式” (◀ ▼ 然後按 ENTER)

4 選擇 “啟動”（▲↓然後按 ENTER）。

項目描述

不啟動 （出廠設定值） 不將系統置於待機狀態。

啟動 如果系統 15 分鐘內未接收到任何訊號輸入，系統將自動進入待機模式。

5 按下 HOME MENU 鈕退出選單。

附注

- 在系統進入待機狀態前 5 分鐘，每分鐘都會顯示一道訊息。

- 在電視節目結束後，如果媒體接收器存在有雜訊，系統便不會進入待機狀態。

無操作關機模式 （只適用於 AV 模式）

如果 3 小時內未對系統進行任何操作，系統將自動進入待機模式。

1 按下 HOME MENU 按鈕。

2 選擇 “電源控制”（▲ 然後按 ENTER）。

3 選擇 “無操作關機模式” (↑↓ 然後按 ENTER)

4 選擇 “啟動” (▲/↓然後按 ENTER)。

項目描述

不啟動（出廠設定值）不將系統置於待機狀態。

啟動 如果三小時內未對系統進行任何操作，系統將自動進入待機模式。

5 按下 HOME MENU 鈕退出選單。

附注

- 在系統進入待機狀態前 5 分鐘，每分鐘都會顯示一道訊息。

電源管理（僅適用於電腦模式）

如果系統未收到個人電腦的訊號輸入，系統將自動進入待機狀態。

1 按下 HOME MENU 按鈕。

2 選擇 “電源控制”（/▲ 然後按 ENTER）。

3 選擇 “電源管理” (◀ ▼ 然後按 ENTER)。

4 選擇 “模式 1” 或 “模式 2” (▲/▼然後按 ENTER)。

項目描述

關（出廠設定值）無電源管理

模式 1 · 如果系統 8 分鐘內未收到個人電腦的訊號輸

入，系統即進入待機模式。

- 即使當您開始使用電腦目系統再次接收到訊號，系統仍將處於待機模式。

- 系統電源再度被開啟，透過按下媒體接收器的 STANDBY/ON（待機 / 開機）按鈕或是電視遙控器上的 TV 按鈕。

模式 2 · 如果系統 8 秒鐘內未收到個人電腦的訊號輸入，系統即進入待機模式。

- 當您開始使用電腦且再次輸入訊號，系統即會打開。

- 系統電源再度被開啟，透過按下媒體接收器的 STANDBY/ON（待機 / 開機）按鈕或是電視遙控器上的 TV 按鈕。

5 按下 HOME MENU 鈕退出選單。

轉換垂直驅動頻率

你可以透過轉換垂直驅動頻率來調整畫面，從 75 赫茲到 100 赫茲。選擇符合你的廣播視訊的驅動頻率

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（▲ 然後按 ENTER）。
3 選擇 “驅動模式” (◀↓ 然後按 ENTER)
4 選擇 75Hz 或 100Hz (↓ 然後按 ENTER)。

驅動模式 ● 75Hz 100Hz

5 按下 HOME MENU 鈕退出選單。

附注

• 每次輸入訊號，都可提供選擇。
• 有效的選擇只有在以下的輸入訊號有用： PAL/SECAM (576i、576p、1080i@50Hz，720p@50Hz)
• 當 1080p@24Hz 時，無法提供選擇。
• 如果你選"自動"下的"側邊遮條"(參閱第40頁)，則"驅動模式"失效。

調整影像位置 （只適用於 AV 模式）

調整電漿電視影像的水平位置和垂直位置。

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（▲ 然後按 ENTER）。
3 選擇 “畫面位置” (◀↓ 然後按 ENTER)
4 選擇 “水平 / 垂直位置調整”(▲/▼然後按 ENTER)。

畫面位置 水平/垂直位置調整 恢復原廠設定

5 調整垂直位置（/）或是水平位置（/）
6 按下 HOME MENU 鈕退出選單。

附注

• 要把所有項目恢復到出廠時的預設值，請在步驟 4 利用 ↑/↓ 按鈕選擇 “恢復原廠設定”，然後按 ENTER。接著會出現一個確認螢幕，按 ↑/↓ 鈕選擇 “足”，然後按 ENTER。
• 調整結果會按輸入源分別存儲。

自動調整影像位置和時脈 （只適用於電腦模式）

使用自動設定來自動調整電腦影像的位置和時脈。

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（▲ 然後按 ENTER）。
3 選擇 “自動設定” (↑↓ 然後按 ENTER)

選項 自動設定 手動設定

- 自動設定開始。

4 按下 HOME MENU 鈕退出選單。

附注

• 當自動設定結束後，會出現“自動設定完成。”字樣。
• 即使出現 “自動設定完成。” 的畫面，根據你所輸入的條件，自動設定有可能會失效。
• 自動設定可能會失效，因為畫面有相似圖案或是黑白單色。如果失效，請改變電腦的畫面，然後再重試。
• 在使用自動設定以前，務必將電腦連接到媒體接收器並打開它。

手動調整影像位置和時脈 （只適用於電腦模式）

通常，您可使用自動設定方便地調整影像的位置和時脈。如果有必要，您也可以使用手動設定來使影像的位置和掃描頻率最佳化。

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（▲ 然後按 ENTER）。
3 選擇 “手動設定” (▲↓ 然後按 ENTER)
4 選擇調整項目（▲ 然後按 ENTER）。

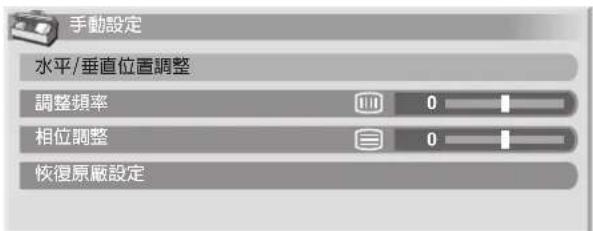

手動設定 水平/垂直位置調整 調整頻率 0 相位調整 0 恢復原廠設定

5 調整（/←和/）↑↓。

- 如果选择了“調整頻率”或“相位調整”，透過/，便可以改變參數。

6 按下 HOME MENU 鈕退出選單。

附注

• 要把所有項目恢復到出廠時的預設值，請在步驟 4 按▲/▼鈕選擇 “恢復原廠設定”，然後按 ENTER。接著會出現一個確認螢幕，▲/▼鈕選擇 “是”，然後按 ENTER。

改變色彩的系統

如果畫面模糊，請選擇其他顯色系統（例如：PAL、NTSC）。

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（/▲ 然後按 ENTER）。
3 選擇 “彩色制式設定” (↑/↓ 然後按 ENTER)。
4 選擇一種視頻訊號制式（↑/↓ 然後按 ENTER）。

彩色制式設定 ● 自動 PAL SECAM NTSC 4.43NTSC

• 您可以选择 “自動”、“PAL”、“SECAM”、“NTSC”、“4.43NTSC”、“PAL-M”或“PAL-N”。
• 如果選擇了“自動”，輸入訊號即採自動識別。

5 按下 HOME MENU 鈕退出選單。

附注

• 出廠設定值為 “自動”。
• 對於輸入 1 到 4 中的每項輸入，您都要執行一次視頻系統設定。
• 有關色彩系統設定,請參照"使用手動調節"的步驟 11 和12。(第28頁)

手動選擇畫面大小

手動選擇按下 📋 鈕，在當前所接收的視頻訊號類型當中可用的螢幕尺寸選項之間進行切換。

• 每次您按 🎥 鈕，均會切換選擇。
• 根據輸入訊號類型不同，所可選擇的螢幕尺寸也不同。

AV 模式

項目描述
4:3 用於 4:3 “標準”圖像。每邊會出現一側邊遮罩。

全螢幕 14:9 用於 14:9 的壓縮圖像。每邊會出現一細側邊遮罩。
電影 14:9	用於 14:9 的 letterbox (長條形)圖像。每邊會出現一細側邊遮罩,對於某些節目您可能會在上下方均會看見橫條。
寬螢幕	在該模式下,圖像會逐漸向螢幕兩邊拉長。
全螢幕	用於 16:9 壓縮圖像。
變焦	用於 16:9 的 letterbox 圖像。對於某些節目您可能會在上下方均會看見橫條。
電影	用於 14:9 的 letterbox 圖像。對於某些節目您可能會在上下方均會看見橫條。

適用非 XGA 訊號之電腦模式

項目描述
4:3 無須改變輸入訊號畫面比例來填滿整個螢幕。

全螢幕	全螢幕 16:9 顯示
逐點式	用同樣數目的螢幕垂素來匹配輸入訊號。

適用 XGA 訊號之電腦模式

(例如：在 PDP-506HDG 上的 1024 × 768 输入)

項目描述
4:3 用同樣數目的螢幕畫素來匹配輸入訊號。
將 1024 × 768 顯示調整至最佳化

全螢幕 1	全螢幕 16:9 顯示將 1024 × 768 顯示調整至最佳化
全螢幕 2	用於寬螢幕訊號顯示顯示 1280 × 768 訊號解析度時使用。

附注

- 以上電腦模式之規格係適用於 PDP-506HDG。對於 PDP-436HDG，面板畫素的數目是不同的，因此訊號處理和實際的觀看條件會有些微變化。

附注

- 當觀賞高畫質電視時，按 🏠 來轉換全螢幕、寬螢幕、4:3、變換焦距。

自動選擇螢幕大小

當接收到的訊號有 WSS（寬螢幕訊號），或當畫面訊號來自 HDMI 設備（請參照 47 頁）時，電漿電視會自動選擇適當的畫面大小。想要執行此功能時，請參照以下步驟。

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（▲ 然後按 ENTER）。
3 選擇 “自動尺寸”(◀↓ 然後按 ENTER)
4 選擇 “開”（▲/▼然後按 ENTER）。

5 按下 HOME MENU 鈕退出選單。

附注

• 如果畫面沒有自動轉換到正確的大小，請以手動方式選擇適合的螢幕大小。
• 如果畫面訊號沒有包含投影比例，則功能失效，即使是處於執行狀態。

從 4:3 模式的訊號來源來選擇畫面大小

詳細說明：電漿電視如果是選擇了 4:3 模式或是寬螢幕，即使 4:3 模式訊號已接收，但是仍然會執行畫面自動調整大小的功能。

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（▲ 然後按 ENTER）。
3 選擇 “4:3 模式”(↑/↓ 然後按 ENTER)。
4 選擇 “寬螢幕” 或 “4:3”(▲↓ 然後按 ENTER)

4:3模式 ● 宽螢幕 4:3

項目描述

寬螢幕 （出廠設定值） 沒有側邊遮罩的寬螢幕影像。

4:3 保持 4:3 畫面比例並提供側邊遮罩。

寬螢幕

5 按下 HOME MENU 鈕退出選單。

改變螢幕兩邊亮度 （側邊遮條）

如果在 AV 模式下選擇 4:3/ 全螢幕 14:9/ 電影 14:9 藈幕尺寸，您便可改變螢幕兩邊所出現灰色側邊遮條的亮度。

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（▲ 然後按 ENTER）。
3 選擇 “側邊遮條” (▲↓ 然後按 ENTER)
4 選擇想要的參數（/▲然後按 ENTER）。

固定（出廠設定值）請始終對灰色側邊遮罩設定同樣的亮度。

自動 根據影像亮度調整灰色側邊遮罩的亮度。

5 按下 HOME MENU 鈕退出選單。

附注

- 如果你選擇 "自動"，則 "驅動模式"（請參照 38 頁）便會失效。

睡眠定時器

當選定的時間已到，睡眠定時器功能會自動將系統置於待機狀態。

1 按下 HOME MENU 按鈕。
2 選擇 “睡眠定時器”（▲ 然後按 ENTER）。
3 選擇想要的時間（▲/↓然後按 ENTER）。

- 您可以選擇 “關”（取消）、“30分鐘”、“60分鐘”、“90分鐘”和“120分鐘”。

4 按下 HOME MENU 鈕退出選單。

附注

• 在選定的時間到達前 5 分鐘，每分鐘會顯示剩餘的時間。
• 如要確認剩餘時間，請按照步驟 1 和步驟 2。時間確定好以後，請按 HOME MENU 鍵以恢復原先的顯示畫面。

使用密碼 （只適用於 AV 模式）

電漿電視系統提供親子鎖定的功能，可以防止兒童看到不當的電視節日。

當觀看被 “禁止”的節日時，您需要輸入密碼。系統出廠時的預設密碼為 “1234”。不過，您可以根據 您的需要更改密碼。

在 HOME MENU 之下選擇 "自動安裝"、"頻道設定" 或是 "密碼"，畫面會有顯示輸入密碼的提示，以防止他人改變節目的設定。

輸入密碼

如果您選擇了一個採用親子鎖定的頻道，或者試圖打開選單時出現密碼輸入畫面，請正確輸入密碼。

1 使用 0 到 9 按鈕來輸入一個正確的 4 位數密碼。

請輸入您的密碼

附注

• 如果您連續三次輸入錯誤的密碼，會出現“密碼無效”的訊息，同時選單關閉。為了再次顯示密碼輸入畫面來正確輸入密碼，請再次選擇禁止頻道或打開選單。
• 如果密碼輸入畫面在輸入之前消失不見，您可以按 ENTER 鍵將其重新叫出來。

修改密碼

按照以下步驟來修改密碼。

1 按下 HOME MENU 按鈕。
2 選擇 “設定”（/▲ 然後按 ENTER）。
3 選擇 “密碼” (◀ ▼ 然後按 ENTER)。

- 出現密碼輸入螢幕。使用 0 到 9 按鈕來輸入當前的 4 位數5 密碼。

4 選擇 “更改密碼”（/▲然後按 ENTER）。

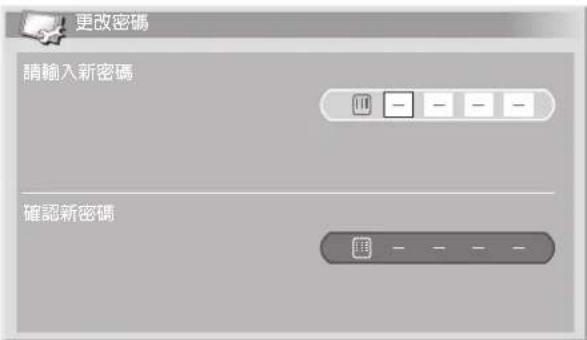

更改密碼 請輸入新密碼 確認新密碼

5 用 0 到 9 按鈕來輸入新的 4 位數密碼。
6 將步驟 5 輸入的密碼再輸入一遍。

• 如果前後兩次輸入密碼不一樣，會返回到步驟 5，重頭開始輸入密碼。
• 如果您連續三次輸入不對的密碼，將會導致修改密碼失敗，選單關閉。

7 按下 HOME MENU 鈕退出選單。

附注

- 請記錄新設的密碼，並將它放在隨手可得之處。

重新設定密碼功能

1 按下 HOME MENU 按鈕。
2 選擇 “設定”（▲ 繁後按 ENTER）。
3 選擇 “密碼” (▲/▼然後按 ENTER)。

• 出現密碼輸入螢幕。使用 0 到 9 按鈕來輸入當前的 4 位數密碼。
  4 選擇 “恢復原廠設定” (◀) ▼ 然後按 ENTER

選擇 “是” (▲/↓然後按 ENTER)。

6 按下 HOME MENU 鈕退出選單。

附注

- 上述步驟將把密碼恢復成出廠設定值（1234）。

我們建議您寫下您的密碼，這樣您就不會忘記它。

如依據以上的步驟出現 "請輸入您的密碼" 的訊息，請按 ENTER 按鈕或是遙控器上的 ENTER 超過三秒。

密碼將恢復到“1234”。

什麼是廣播視訊？

廣播視訊可放送富含各種資訊及娛樂的頁面至擁有特殊能力的電視機上。而您的高畫質電漿電視便是可接收來自電視網路所放送的廣播視訊信號，並將其解碼為可方便觀賞的圖形格式。目前提供的服務包括有新聞、天氣、體育資訊、股票交易價格和節目預告等。

廣播視訊基本操作

打開和關閉廣播視訊

1 選擇可提供廣播視訊節目的電視頻道或外部輸入源。

2 按下 ☑ 按鈕來顯示廣播視訊 （全螢幕）。

3 再按一次 ☑ 按鈕，在螢幕的右半部即會顯示廣播視訊，而左半部則為顯示正常畫面。

• 每次按下 ☑ 按鈕，螢幕就會如左邊所示那樣切換。
• 如果選擇了不帶廣播視訊信號的節目，螢幕上即會出現“無法利用 Teletext 功能來顯示螢幕選單。”字樣。

選擇和操作廣播視訊頁面

使用以下的遙控器按鈕來選擇和操作廣播視訊頁面。

彩色（紅/綠/黃/藍）：

你可按下遙控器上相對的彩色（紅/綠/黃/藍）按鈕，來選擇顯示在螢幕底部的彩色括號中的一組或一批頁面。

0 到 9 :

使用 0 到 9 按鈕，可以直接選擇從 100 到 899 的任何頁面。

≡/≡:

選擇上一個或下一個頁面。

：

每次按下 ☑ 按鈕，廣播視訊畫面就會按以下順序進行切換。

≡? :

為了將隱藏的資訊顯示出來，例如一個猜謎的答案，請按 ☑ 按鈕。

- 再按一次 ≡? 按鈕，即可將該資訊隱藏起來。

：

要停止廣播視訊頁面更新，請按下按 ☑ 鈕。

- 再按一次按钮，即可解除保持模式。

i:

呈現 CEEFAX/FLOF 格式的索引頁面。呈現 TOP 格式的 TOP 全面觀看頁面。

附注

- 在顯示廣播視訊之前，請把螢幕恢復成單畫面模式。

顯示子頁面

您可以顯示所傳輸過來的子頁面。

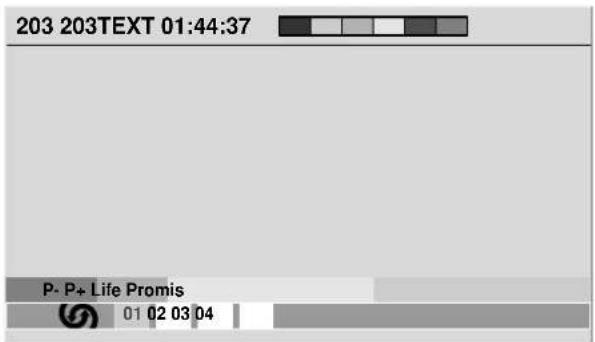

子頁面螢幕

203 203TEXT 01:44:37 P- P+ Life Promis 01 02 03 04

1 按下 ☑ 按鈕以顯示廣播視訊。

- 如果打開含有子頁的畫面，子頁將會自動按順序顯示。

2 要退出自動子頁面變更，請按 /← 擬鈕。

- 您可以按 ◀ → 鈕來動手變更子頁面。

附注

- 按 📋/◀ 按鈕會導致頁面變更，子頁面螢幕也會消失。

- 按下 ☑按鈕停止自動子頁面變更，並且執行相對的按鈕功能。

您可以將許多類型的外部設備連接到高畫質電漿電視，例如錄影機、DVD 放影機、個人電腦、遊戲機主機和攝錄機。為了觀看來自外部設備的影像，請用遙控器上、或媒體接收器上的 INPUT 按鈕來選擇輸入源。

注意

- 為了保護所有的設備，請務必拔掉媒體接收器的電源，再行連接錄影機、DVD 放影機、個人電腦、遊戲主機，或是其他週邊設備。

附注

- 連接前，請確實參閱（DVD 放影機、個人電腦等）相關的操作說明書。

觀看 DVD 影像

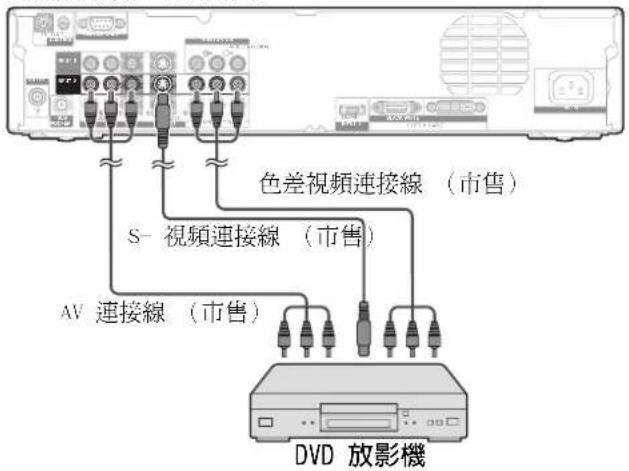

連接 DVD 放影機

使用 INPUT 2 端子來連接 DVD 放影機和其他影音設備。

媒體接收器 （後視圖）

色差視頻連接線（市售） S- 視頻連接線（市售） AV 連接線（市售） DVD 放影機

顯示 DVD 影像

如要觀看 DVD，請按遙控器上的 INPUT 2，或是在媒體接收器上按 INPUT，並選擇 INPUT 2。

附注

• 請參閱您的 DVD 放影機的操作說明書，以確定訊號類型。
• 電纜連接時，INPUT 2 端子的檢查順序是：1）色差視頻，2）S- 視頻，3）視頻。
• 請確實將外部設備連接至所要使用的端子。

觀看錄影機影像

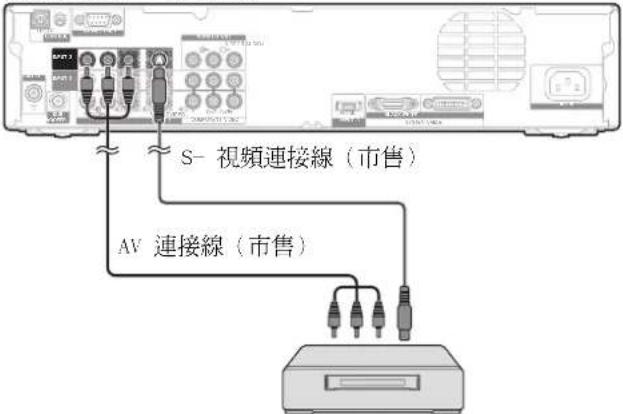

連接錄影機

使用 INPUT 3 端子來連錄影機和其他影音設備。

媒體接收器 （後視圖）

S- 視頻連接線（市售） AV 連接線（市售）

錄影機

顯示錄影機影像

如要觀看錄影機，請按遙控器上的 INPUT 3，或是在媒體接收器上按 INPUT，並選擇 INPUT 3。

附注

• 請參閱您的錄影機的操作說明書，以確定訊號類型。
- 電纜連接時，INPUT 3 端子的檢查順序是：1）S- 視頻，2）視頻。
- 請確實將外部設備連接至所要使用的端子。

透過數位調諧器觀看電視廣播

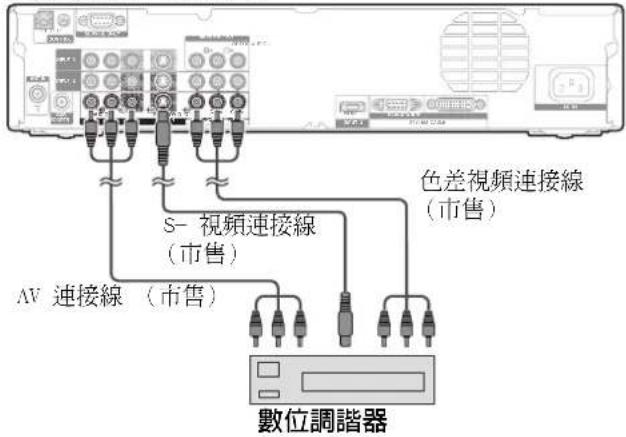

連接數位調諧器

使用 INPUT 1 端子來連接數位調諧器和其他影音設備。

媒體接收器 （後視圖）

色差視頻連接線 (市售) S- 視頻連接線 (市售) AV 連接線 (市售) 數位調諧器

透過數位調諧器顯示電視廣播

如要觀看數位電視調諧器，請按遙控器上的 INPUT 1，或是在媒體接收器上按 INPUT，並選擇 INPUT 1。

附注

• 請參閱您的數位調諧器的操作說明書，以確定訊號類型。
• 電纜連接時，INPUT 1 端子的檢查順序是：1）色差視頻，2）S- 視頻，3）視頻。
• 請確實將外部設備連接至所要使用的端子。

享用遊戲機主機和觀看攝錄機影像

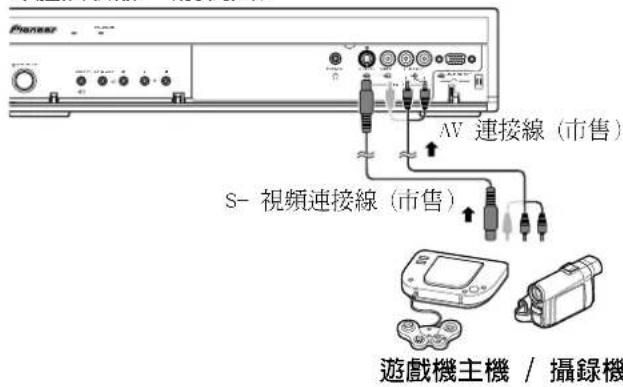

連接遊戲機主機或攝錄機

使用 INPUT 4 端子來連接遊戲機主機、攝錄機和其他影音設備。

媒體接收器 （前視圖）

Pioneer AV 連接線（市售） S- 視頻連接線（市售） 遊戲機主機 / 攝錄機

顯示遊戲機主機或攝錄機影像

如要觀看遊戲主機或攝錄影機的影片，請按遙控器上的 INPUT 4，或是在媒體接收器上按 INPUT，並選擇 INPUT 4。

附注

• 電纜連接時，INPUT 4 端子的檢查順序是：1）S- 視頻，2）視頻。
• 請確實將外部設備連接至所要使用的端子。

觀看個人電腦影像

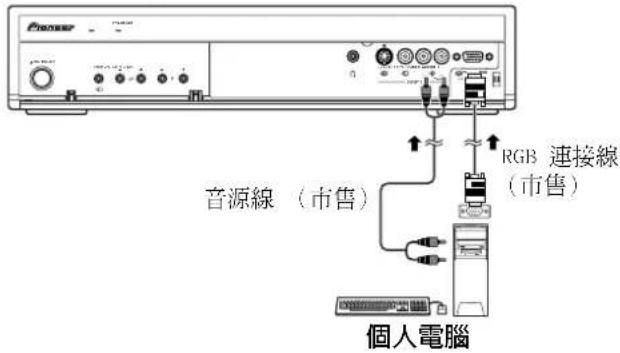

連接個人電腦

使用電腦端子來連接個人電腦。

附注

- 電腦輸入端子與 DDC1/2B 相容。

媒體接收器（前視圖）

音源線（市售） RGB 連接線 （市售） 個人電腦

顯示個人電腦影像

如要觀看個人電腦的影片，請按遙控器上的 PC，或是在媒體接收器上按 INPUT，並選擇 PC。

當連接個人電腦時，系統將自動偵測正確的輸入訊號類型。如果來自電腦的影像顯示不清晰，您可能需要使用自動設定選單，請參閱第38頁。

附注

- 電腦端子不能用於影音設備。

電腦相容性清單

解析度 頻率 備註
720 × 400 70 Hz
640 × 480 60 Hz
	72 Hz
	75 Hz
800 × 600 56 Hz
	60 Hz
	72 Hz
	75 Hz
1024 × 768 60 Hz
	70 Hz
	75 Hz
1280 × 768 56 Hz
	60 Hz
	70 Hz

享用連接音頻設備

連接音頻設備

藉由連接音頻設備 （例如 AV 接收器），您就可享受更強勁的聲音效果。

媒體接收器 （後視圖）

音頻連接線（市售） 將 AV 放大設備與環 繞功能連接上副低音 擴聲器是不必要的。 AV 接收器 副低音擴聲器

附注

• 更詳細的資訊，請參閱要所連接音頻設備的操作說明書。
• 一般的畫面使用聲音跟視訊連接，通常都是外接 MONITOR OUT。
• 如果你在“耳機輸出”的功能選“次級”，而且耳機也接上了，副低音擴聲器會保持靜音狀態。

避免不要的回應

只要不外接終端機，你可以免除不必要的品質低落的影片。

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（↑/↓ 然後按 ENTER）。
3 選擇 “監控輸出” (↑↓ 然後按 ENTER)。
4 選擇想要的參數（/↑然後按 ENTER）。

監控輸出 ● 經常輸出 輸入端子1 禁止使用 輸入端子2 禁止使用 輸入端子3 禁止使用 輸入端子4 禁止使用

項目敘述

經常輸出 外接視訊與聲音訊號 ，無論是否選取任一種內接源。

輸入端子 1 禁止使用 當選取了 INPUT 1，則不要外接視訊與聲音訊號。
輸入端子 2 禁止使用 當選取了 INPUT 2，則不要外接視訊與聲音訊號。
輸入端子 3 禁止使用 當選取了 INPUT 3，則不要外接視訊與聲音訊號。
輸入端子 4 禁止使用 當選取了 INPUT 4，則不要外接視訊與聲音訊號。

5 按下 HOME MENU 鈕退出選單。

使用 HDMI 輸入

INPUT 3 端子包括可接收數位視頻和音頻訊號輸入的 HDMI 端子。要使用 HDMI 端子，首先啟用該端子，然後指定接收來自連接設備的視頻及音頻訊號類型。關於訊號類型的資訊，請參閱所連接設備的操作說明書。

輸入訊號關聯表

1920*10801@50Hz

720*576p@50Hz

1280*720p@50Hz

720(1440)*5761@50Hz

1920*10801@59.94/60Hz

720*480p@59.94/60Hz

1280*720p@59.94/60Hz

720(1440)*4801@59.94/60Hz

1920*1080p@24Hz

關於聲音，系統支援下列各項：

• Linear PCM (立體雙聲道)
• 抽樣頻率：32kHz、44.1kHz、48kHz

附注

- 電腦訊號不在上述訊號範圍內。

連接 HDMI 設備

媒體接收器 （後視圖）

HDMI 連接線 (市售) 音頻連接線 （市售） 輸入類比音頻訊號時請連接此條音頻線。 HDMI 設備

要使 HDMI 端子有效：

1 按下 HOME MENU 按鈕。
2 選擇 “選項”（▲ 然後按 ENTER）。
3 選擇 “HDMI 輸入”(▲/↓ 然後按 ENTER)。
4 選擇 “設定”（▲ 然後按 ENTER）。
5 選擇 “啟動” (▲/↓然後按 ENTER)。

項目描述

6 按下 HOME MENU 鈕退出選單。

要指定數位視頻訊號類型：

1 重複步驟 1 到步驟 3，並提供“要使 HDMI 端子有效”。
2 選擇“視頻”（↑/↓ 然後按 ENTER）。
3 選擇數位視訊訊號（/▲然後按 ENTER）。

- 如果您選擇“自動”，系統在接收到數位視頻訊號時會嘗試自動識別數位視頻訊號的類型。

項目描述

自動(出廠設定值)

自動識別輸入的數位視頻訊號。

顏色-1 把數位視頻訊號的格式設定成色差視頻 4:2:2

顏色-2 把數位視頻訊號的格式設定成色差視頻 4:4:4。

顏色-3 把數位視頻訊號的格式設定成 RGB。

4 按下 HOME MENU 鈕退出選單。

附注

• 如果您選擇“自動”以外的參數，結果可使色彩自然。
• 如果沒有圖像顯示或者圖像顯示不正確，請指定另外一種數位視頻訊號類型。
• 關於指定數位訊號類型的詳細資訊，請參閱連接設備的操作說明書。

要指定音頻訊號類型：

1 重複步驟 1 到步驟 3，並提供“要使 HDMI 端子有效”。
2 選擇 “音頻”（/▲ 然後按 ENTER）。
3 選擇音源訊號的類型 （ /↑ 然後按 ENTER）。

- 如果您選擇 “自動”，系統在接收到音頻訊號時會嘗試自動識別音頻訊號的類型。

項目描述

自動(出廠設定值)

自動識別輸入的音頻訊號。

數位 接收數位音頻訊號。

類比 接收類比音頻訊號。

4 按下 HOME MENU 鈕退出選單。

附注

• 如果沒有聲音輸出，指定另外一種音頻訊號類型。
• 關於指定訊號類型的詳細資訊，請參閱連接設備的操作說明書。
• 根據所連接設備的不同，您可能也需要連接類比音頻連接線。

連接控制線

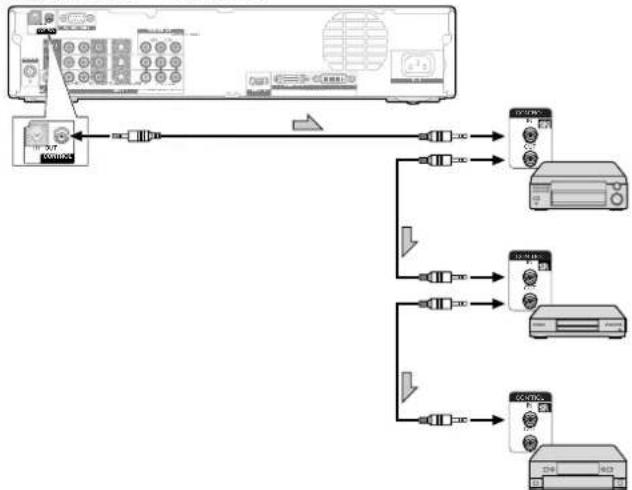

將控制線，連接媒體接收器和其他 PIONEER 有 SF 商標的設備。然後你可以操作相連接的設備，經由遙控器和電漿電視上的遙控接收器發號訊息。

在連接了控制輸入端子以後，所連接設備的遙控感知器即無法接收來自遙控器的命令。操作連接的設備時，請將遙控器對準電漿電視的遙控感知器。

附注

• 連接設備時請務必關閉電源。
• 在連接控制線之前請先連接所有組件。

關於 SR+

媒體接收器背面的控制輸出端子可支援 SR+，搭配先鋒（PIONEER）的 AV 接收器進行一連串的操作。SR+ 可呈現的功能有：輸入切換連串操作功能與 DSP 環繞模式顯示功能。更多詳細資訊，請參閱支持 SR+ 的先鋒（PIONEER）的 AV 接收器的使用說明書。

附注

- 當透過 SR+ 連接時，系統的音量會被臨時調到最小。

媒體接收器（後視圖）

控制連接線 （市售）是帶有微型插頭的單聲道連接線 （無阻抗）。

故障排除

故障 解决辦法

沒有電源 ·確認電漿電視螢幕和媒體接收器連接正確。(參閱第 17 頁)電源線是否沒有連接?(參閱第 20 頁)主電源是否打開?(參閱第 21 頁)檢查是否按下了遙控器上的 0 到 9 按鈕或 ⏻ 按鈕。(參閱第 21 頁)如果系統指示燈亮起紅燈,請按下遙控器上的 0 到 9 按鈕或 ⏻ 按鈕。

藍色和紅色的矩形交錯在螢幕上。·檢查系統連接線是否被拔出或幾乎被拔出?(參閱第 17 頁)

系統無法操作。·受到外界影響,例如燈光、靜電等,可能導致無法正常操作。如果出現此種情況,請在第一次打開電漿電視螢幕和媒體接收器電源後再行操作、或拔出電源線並在 1 到 2 分鐘後重新插上。

遙控器無法工作。·電池是否按極性(+,-)對齊了插入?(參閱第 19 頁)電池是否已經電量耗盡?請更換新電池。(參閱第 19 頁)操作遙控器時請對準電漿電視上的遙控感知器。(參閱第 19 頁)您是否在強光或螢光燈下使用?是否有螢光照射到遙控感知器上?

沒有圖像和聲音。·檢查是否當您想觀看電視頻道時,無意中選擇了視頻或電腦作為輸入源。(參閱第 22 頁)檢查您是否選擇了帶有親子鎖定的頻道。(參閱第 29 頁)輸入密碼來臨時解鎖。(參閱第 41 頁)確認訊號線跟天線已連接好。(請參考 20 頁)確認訊號線和其他設備已連接好。(請參考 44 頁到 49 頁)

沒有圖像。·其他組件的連接是否正確?(參閱第 44 到第 49 頁)是否輸入了不相容的電腦訊號?(參閱第 46 頁)

有影像無聲音。·檢查音量是否被設定到最小。(參閱第 22 頁)檢查音量是否關閉。(參閱第 22 頁)當使用視頻或電腦作為輸入源時,請檢查音頻端子是否連接。(參閱第 44 到 47 頁)檢查出現故障的電視頻道的聲音系統。(參閱第 28 頁)重新選擇正確的聲音系統。

聲音左右聲道顛倒。只有一個揚聲器有聲音。·檢查揚聲器連接線的連接是否左右顛倒或是否有某一個揚聲器連接線沒有連接。(參閱第 12 頁和第 18 頁是否正確調整了平衡?(參閱第 35 頁)

圖像被截斷。·影像位置是否正確?(參閱第 38 頁)是否選擇正確的螢幕尺寸?(參閱第 39 頁)

奇怪的彩色、亮彩色、黑色或彩色錯位。·調節圖像色調。(參閱第 32 到 34 頁)房間是否太亮?在太亮的房間裡面圖像會顯得比較暗。檢查視頻系統設定。(參閱第 28 頁和第 39 頁)

電源突然關閉。·系統內部溫度升高。移除任何堵塞通風孔的物體或清潔系統。(參閱第 15 頁)檢查電源控制設定。(參閱第 37 頁)檢查睡眠定時器設定。(參閱第 40 頁)

面板聲音 / 噪音 ·即使面板有聲音,例如:風扇馬達的噪音、電子迴路的聲響、顯示板的噪聲,但都是正確操作磷光顯示器。

如果以下的錯誤碼出現在螢幕上，請在表格裡確認雷同的項目。

代號 訊息 檢查項目
SD04 電源關閉。內部溫度太高。請檢查 PDP 周圍的溫度。	檢查電漿電視周圍的溫度是否過高。
SD05 電源關閉。內部保護電路激活,揚聲器電纜是否短路? 檢查電漿電視和揚聲器之間的連接線。
SD11 電源關閉。內部溫度太高。請檢查媒體接收器周圍的溫度。	檢查電漿電視螢幕和媒體接收器周圍的溫度是否過高。

15 針腳微型 D-sub 連接器的訊號名稱

5 4 3 2 1 10 9 8 7 6 15 14 13 12 11

(前視圖)

針腳編號 訊號名稱

1	紅色
2	綠色
3	藍色
4	未接
5	未接
6	接地
7	接地
8	接地

針腳編號 訊號名稱

區域 標準 「頻道分配」選取

台灣 接收有線電視

香港 特殊用途

菲律賓 接收有線電視

泰國 特殊用途

馬來西亞 特殊用途

新加坡 特殊用途

印尼 特殊用途

沙烏地阿拉伯 特殊用途

以色列 特殊用途

黎巴嫩 特殊用途

阿拉伯聯合大公國 特殊用途

墨西哥 接收有線電視

智利 接收有線電視

巴西 接收有線電視

澳洲 特殊用途

紐西蘭 特殊用途

埃及 特殊用途

南非 特殊用途

規格

項目 50 英吋電漿電視螢幕,型號: PDP - 506PG 43 英吋電漿電視螢幕,型號: PDP - 436PG
畫素數目 1280 × 768 畫素 1024	× 768 畫素
音頻輸出功率 13 W + 13 W (1 kHz, 10 %, 8 W) 13 W + 13 W (1 kHz, 10 %, 8 W)
環繞系統 SRS/FOCUS/TruBass SRS/FOCUS/TruBass
電源需求	110 - 240 V ~, 50/60 Hz, 355 W (待機 0.4 W)	110 - 240 V ~, 50/60 Hz, 295 W (待機 0.4 W)
尺寸 1224 (寬) × 717 (高) ×	92 (深) 毫米 1076 (寬) × 632 (高) × 92 (深)	毫米
重量 31.8 公斤	25.8 公斤

項目			媒體接收器,型號:PDP-R06G
視頻系統			PAL/SECAM/NTSC/4.43NTSC/PAL-M/PAL-N
電視功能	接收系統		PAL:B/G.D/K.I SECAM:B/G.D/K NTSC:M.N
	調諧器	VHF/UHF 44.25	863.25 MHz
		CATV	Hyper-band,S1-S41 頻道
	自動頻道預設		99個頻道(特殊用途)、68個頻道(只有無線電視)、125個頻道(接收有線電視)、自動預設(Auto Preset)
	音頻多工		NICAM/A2/BTSC 系統
端子	後面	INPUT 1	色差視頻輸入,S-視頻輸入,AV輸入
		INPUT 2	色差視頻輸入,S-視頻輸入,AV輸入
		INPUT 3	S-視頻輸入,AV輸入,HDMI輸入*
		天線	75 W Din 類型用於 VHF/UHF 輸入
	前面	INPUT 4	S-視頻、視聽輸入(聲音輸入與電腦輸入共用)
		電腦	類比 RGB 輸入
MONITOR OUT 端子		(後方)視聽輸出
PHONES OUTPUT 端子		(前面)16-	32Ω(建議)
SUB WOOFER OUTPUT 端子		(後方)可變式
電源需求			110-240 V~50/60 Hz,16W,(待機0.4W)
尺寸			420(寬)×90(高)×299(深)毫米
重量			3.4kg

* 符合 HDM11.1 和 HDCP1.1 標準

HDMI（高畫質多媒體介面）是數位介面、操作視訊和聲音，並使用一條訊號線。

IIDCP（高頻寬數位內容防護）是具保護數位內容版權的技術，是使用數位視覺介面。

- 設計和規格如有變動，恕不另行通知。

商標

- FOCUS, WOW, SRS 和 (●) ^® 標誌是 SRS Labs, Inc. 的商標。

整合 FOCUS 和 SRS 技術已得到 SRS Labs, Inc. 的許可。

- 本產品包括 FontAvenue ^ 體已獲 NEC 公司授權。

FontAvenue 是 NEC 公司的註冊商標。

- Microsoft 是微軟公司的註冊商標。

- HDMI、HDMI 標識和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商標或註冊商標。

- 公司或協會的名稱是各家公司或協會的商標或註冊商標。

日本先鋒公司出版。

版權 © 2005 日本先鋒公司。

版權所有。
