Produkttype	Høyttalersokkel for Pioneer S-81B-LR-K, S-81B-LR-QL, S-81B-LR-W
Merke	Pioneer
Modell	CP81B-MK
Mål (B x H x D)	310 mm x 604 mm x 404 mm
Vekt	6,5 kg
Materiale	Metall (avkoplingsspisser) og plast (baser, puter)
Medfølgende tilbehør	2 sokkelbaser, 2 høyttalerstøtter, 6 stolper, 6 avkoplingsspisser, 6 spissbaser, 8 sklisikre puter, 24 skruer M6x30, 4 skruer M4x40, 4 skruer M4x50, 4 fjærskiver, 4 skiver, bruksanvisning
Nødvendig verktøy	Middels stjerneskrutrekker
Hovedfunksjoner	Stabil støtte for høyttalere, avkopling via spisser, akustisk forbedring
Vedlikehold og rengjøring	Myk, tørr klut eller lett fuktet med fortynnet nøytralt rengjøringsmiddel; unngå tynner, bensin, voks
Sikkerhet	Bruk kun medfølgende skruer; plasser på stabilt underlag; fjern høyttaleren før flytting; bruk spissbaser for å unngå riper
Reservedeler og reparerbarhet	Tilgjengelige reservedeler: beskyttere (topp, midt, bunn, base, støtte), emballasjeetuier, poser, konvolutter. Delenummer oppgitt
Garanti / Ansvarsfraskrivelse	Pioneer fraskriver seg ethvert ansvar ved feilaktig sammensetning, utilstrekkelig montering eller naturkatastrofe

Ofte stilte spørsmål - CP81B-MK PIONEER

Hvilke høyttalermodeller er kompatible med Pioneer CP81B-MK sokkel?

Denne sokkel er kun designet for Pioneer S-81B-LR-K, S-81B-LR-QL og S-81B-LR-W høyttalere. Bruk av andre høyttalere kan føre til ustabilitet og fallrisiko.

Hvordan montere CP81B-MK høyttalersokkelen?

Sett sammen de tre stolpene mellom sokkelbasen og høyttalerstøtten ved å justere skruesporene. Bruk en stjerneskrutrekker til å stramme de medfølgende M6x30-skruene. Utfør monteringen på en flat og myk overflate (f.eks. teppe) for å unngå skade på soklen.

Hvordan feste høyttaleren til soklen?

Plasser høyttaleren på støtten, og fest den med passende skruer: bruk M4x50-skruene med skiver og fjærskiver hvis du bruker avkoplingsspisser, eller M4x40-skruene uten spisser. Stram godt til.

Hva brukes de medfølgende avkoplingsspissene til?

Avkoplingsspissene isolerer soklen fra gulvet, noe som forbedrer stabiliteten og lydkvaliteten. De anbefales på tykke tepper eller harde overflater. Bruk alltid spissbasene for å unngå riper i gulvet.

Hvordan installere avkoplingsspissene?

1. Skru hver spiss inn i den gjengede metallinnfatningen under soklen. 2. Plasser spissbasene på kontaktpunktene. 3. Sett soklen på basene og kontroller stabiliteten.

Kan jeg bruke soklen uten avkoplingsspisser?

Ja. I så fall, bruk de medfølgende M4x40-skruene og sklisikre putene for å stabilisere soklen. Spissene er ikke obligatoriske.

Hvordan flytte soklen med høyttaleren?

Fjern først høyttaleren fra soklen, og flytt deretter soklen ved å holde den i stolpene. Flytt aldri den sammensatte enheten, da den kan falle og forårsake skade.

Hvordan vedlikeholde CP81B-MK soklen?

Støvtørk med en tørr klut eller en poleringsklut. For inngrodd smuss, bruk en myk klut fuktet med et nøytralt rengjøringsmiddel fortynnet i 5 til 6 ganger vannmengden, og tørk deretter med en tørr klut. Bruk aldri voks, tynner, bensin eller insektmiddel.

Hva er de viktigste sikkerhetstiltakene?

1. Bruk kun medfølgende skruer. 2. Plasser soklen på et stabilt og plant underlag. 3. Plasser kun kompatible høyttalere. 4. Når du bruker spisser, installer alltid basene for å beskytte gulvet. 5. Hold spissene utilgjengelig for barn.

Hvor finner jeg reservedeler til CP81B-MK?

Reservedelene (beskyttere, etuier, poser osv.) er listet opp i bruksanvisningen med delenumre (f.eks. SHA6182). Kontakt Pioneers kundeservice eller besøk nettstedet for å bestille.

BRUKSANVISNING CP81B-MK PIONEER

Utgiven av Pioneer Corporation.

Vennligst les dette brukerveiledningen nonyefor riktig montering og suk. Etter a ha noye gjennomlest brukerveiledningen bør den oppbevares paa et trygt sted for fremtidig konsultasjon.

Dette hoyttalerstativet skal kun benyttes med følgende høytalersystemer fra Pioneer: S-81B-LR-K, S-81B-LR-QL erer S-81B-LR-W.

För du går i gang

För du setter opp høytalersystemet, anbefaler vi at du leser nøye igjennom braksanvisningene for resten av systemet ditt.

Forsiktig

• Bruk utlukkende medfolgende skruer nár du fester en høytaler til høytalerstativet.
• Ikke plasser høytalerne på ustabile og/eller skrænende flater. Stativ og høytaler kan velte og forårsake persokader.
• Dette høyttalerstativet ma aldri brukes med høyttalersystemer det ikke har blitt utviklet for. Stativet kan kollapse og bli skadet og/eller velte og forårsake persorskader.
• Ved flyting av høytaler og stativ må du først ta av høytaleren fra stativet og deretter flytte stativet ved Å holde i doklene.
• Plasser stativet på en stabil, vannrett flate. Plassering på ujevne, ustabile flater medforer risiko for skade.

Viktig

• Pioneer patar seg ikke ansvar for skader som eventuelt oppstår ved sammenstilling, feil montering, utilstrekkelige forsterknninger, feil bruk avproduktet, naturkatastrofer eller lignende.

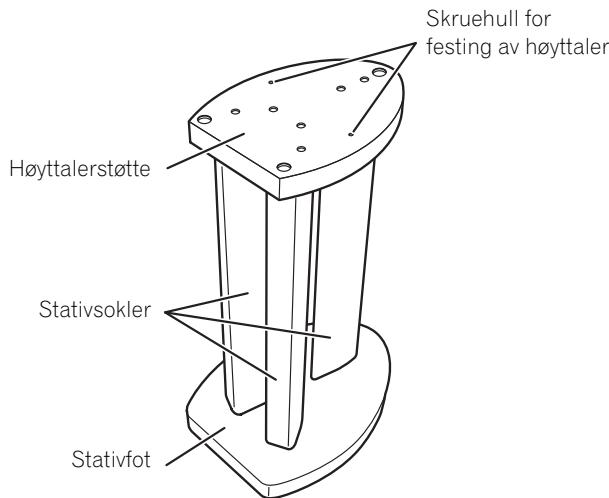

Delenesnavn

Montering av høytalerne til stativene

Bruk en middels stor Phillips skrutrekker for sammensetting av høytalerstativ og festing av høytalerne.

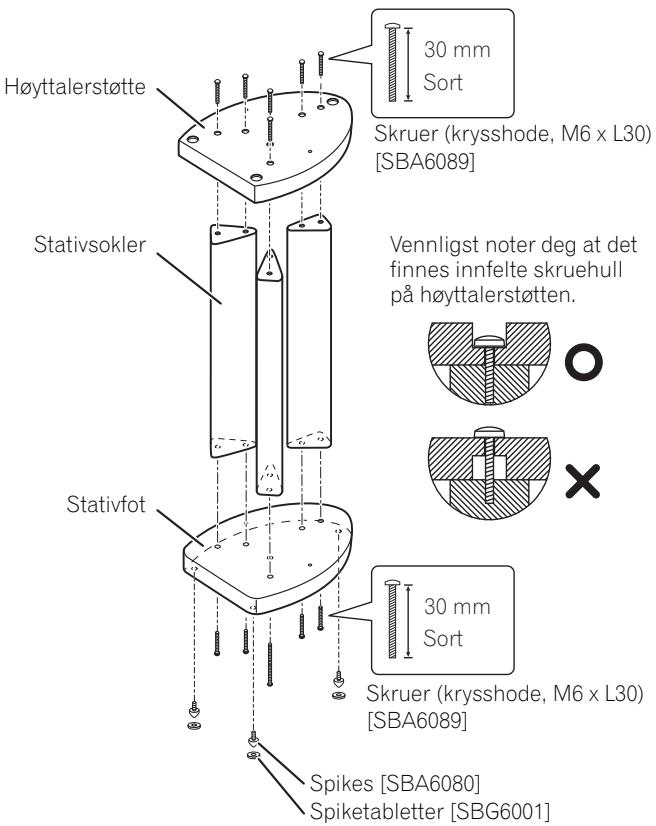

Sammensetting av høytalerstativene

SettSAMTEM stativet som vist nedenfor.

Før skrueinnfellingene på stativfoten og høytalerstøtten i kant med skruehullene på de tre doklene, træ deretter inn skruene og stram de til.

Forsiktig

Pass på设立 samsen stativet på et flatt underlag som er forholdsvis mykt (som f.eks. et teppe).
Pass pà at skruene blir traedd inn i skruehullene som vist ovenfor (med skjult krysshode) nár høytaleren festes. Feil oppstilling kan resultere i skade pà utstyr ull person dersom høytaleren faller ned fra stativet.

Ved bruk av spikes

Dette høytalersystemet er utstyrt med spikes som kan brukes til Å skille høytalerne fra gulvet. Bruk av spikes anbefales när høytalerne plasseres på et tykt teppe (for ekstra stabilitet) eller när du ønsker Å oppnå bedre lyd när høytalerne plasseres på harde overflater med mye gjenklang (som f.eks. betonggulv eller parkett). Bruk de medfølgende spiketablettene for Å unngå at gulvet aller andre flater hvor høytalerne plasseres, blir ripet opp.

1 Skru hver spike inn i metallgjengene som er innfelt i hoyttalerfotens bumn.
2 Legg spiketablettene på egnede punkter slick at de tre spikespissene treffer de när høytaleren settes ned.

3 Legg høytaleren på spiketablettene og sjekk for Å forsikre deg om at høytaleren ikkevakler.

Forsiktig

Vær oppmerksom på at spikes består av spist metall som kan skade gulflater. Pass på legge ut et tøystykke eller lignende underlag før du foretar monteringen.
- Bruk alltid spiketablettene som anvist sik at den innfelte flatten vender opp for mottak av spikespissen.

Spikes kan pâføre skade på gulvet hvis du unnlater Å bruke spiketablettene ved plassering av høytalerne. Hvis du ønsker på bruke spikes anbefaler vi at du tar ibruk spiketablettene.

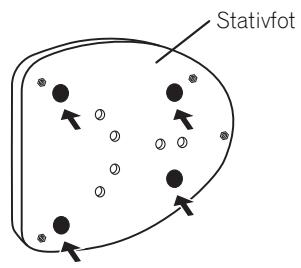

Ved bruk av anti-gilfelt

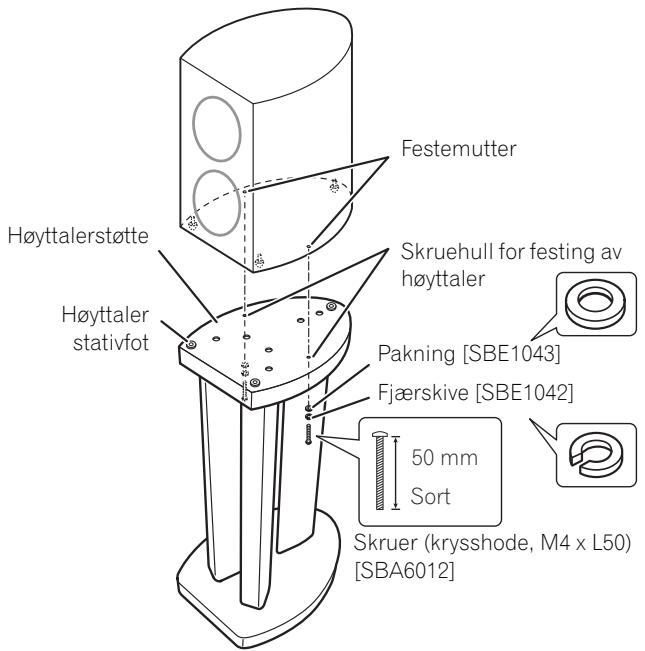

Ved bruk av høyttalerspikes:

Vennligst bruk skruer til Å feste høytalerne til høytalerstativene for Å unngå ulykker og personskader. Vær oppmerksom på at høytalerfoten er utstyrt med festemuttere (se nedenfor).

Fest høytaleren til høytalerstøtten med bruk av pakningen, fjærskiven og 50 mm skruen som vist nedenfor.

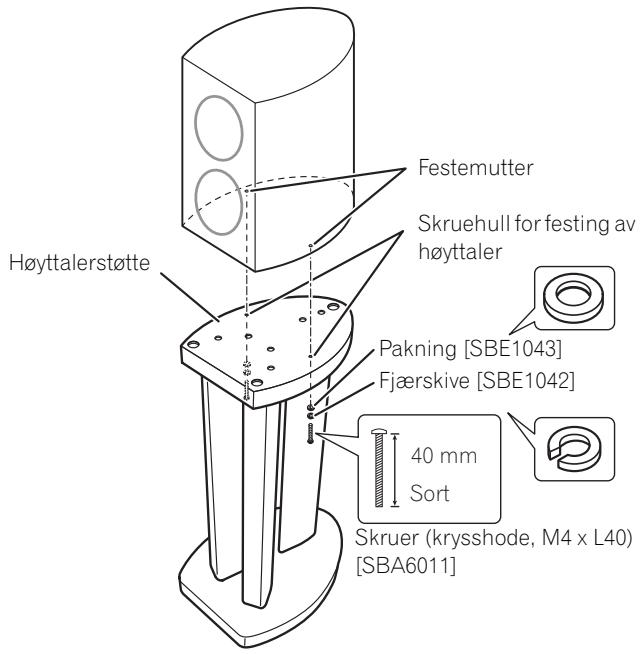

Nár hóytalerspikes ikke blir brukt:

Vennligst bruk skruer til Å feste høytalerne til høytalerstativene for Å unngå ulykker og personskader. Vær oppmerksom på at høytalerfoten er utstyrt med festemuttere (se nedenfor).

Fest høytaleren til høytalerstøtten med bruk av pakningen, fjærskiven og 40 mm skruen som vist nedenfor.

Vedlikehold av stativet

• Bruk en pussefille aller en myk, tørr klut til á fjerne støv eller smuss.
• Hvis stativet blir svært skittent bør du bruke en myk klut dyppet i litt nøytralt rengjöringsmiddel som har blitt uttynnet fem til seks ganger med vann. Tørk til slut av encheten med en tørr klut. Bruk aldri mæbelvoks eller rensemidler.
• Bruk aldri malingstynnere, bensin, insektsspray aller andre kjemikalier på eller i nærheten av stativet, daß disse kan taere på overflatene.

Spesifikasjoner

Utvendige dimensjoner 310 (B) mm x 604 (H) mm x 404 (D) mm Vekt 6,5 kg

Medfolgende utstyr

Stativfot 2
Hoyttalerstotte 2
Stativsokler 6
Spikes [SBA6080] 6
Spiketabletter [SBG6001] 6
Anti-glifelt [FREC067] 8
Skruer (krysshode, M6 x L30) [SBA6089] 24
Skruer (krysshode, M4 x L40) [SBA6011] 4
Skruer (krysshode, M4 x L50) [SBA6012] 4
Fjærskiver [SBE1042] 4
Pakninger [SBE1043] 4
Bruksanvising [FRRD-235] 1

Merk

• Spesifikasjoner og utforming kan bli endret uten forutgående varsel grunnet Produktutbedringer.
• Produktnummerer er oppfört ovenfor i hakeparenteser.

Delnummer for erstatningsdeler

Delens betegnelse	Delnr.
• Beskytter (Overside)	SHA6182
• Beskytter (Midtdel)	SHA6184
• Beskytter (Underside)	SHA6183
• Beskytter (Stativfot)	SHA6188
• Beskytter (Høytalerstøtte)	SHA6185
• Emballasjeeske (Kun modell CP-81B-K)	SHG6402
• Emballasjeeske (Kun modell CP-81B-MK)	SHG6403
• Polyetylenbag (Stativfot)	SHL6092
• Polyetylenbag (Høytalerstøtte)	SHL6038
• Polyetylenbag (Stativsokler)	SHL6093
• Beskytteleomslag (Stativfot)	SHC6087
• Beskytteleomslag (Høytalerstøtte)	SHC6015
• Beskytteleomslag (Stativsokler)	SHC6088

Utgitt av Pioneer Corporation.
