Produkttyp	Högtalarbas för högtalare Pioneer S-81B-LR-K, S-81B-LR-QL, S-81B-LR-W
Märke	Pioneer
Modell	CP81B-MK
Mått (B x H x Djup)	310 mm x 604 mm x 404 mm
Vikt	6,5 kg
Material	Metall (avkopplingsspetsar) och plast (baser, kuddar)
Medföljande tillbehör	2 sockelbaser, 2 högtalarstöd, 6 stag, 6 avkopplingsspetsar, 6 spetsbaser, 8 halkskyddskuddar, 24 M6x30-skruvar, 4 M4x40-skruvar, 4 M4x50-skruvar, 4 fjäderbrickor, 4 brickor, bruksanvisning
Nödvändiga verktyg	Mellanstor stjärnskruvmejsel
Huvudfunktioner	Stabilt stöd för högtalare, avkoppling via spetsar, akustisk förbättring
Underhåll och rengöring	Mjuk torr trasa eller lätt fuktad med utspätt neutralt rengöringsmedel; undvik thinner, bensin, vax
Säkerhet	Använd endast medföljande skruvar; placera på stabil yta; ta bort högtalaren före förflyttning; använd spetsbaserna för att undvika repor
Reservdelar och reparationsmöjligheter	Reservdelar finns: skydd (topp, mitt, botten, bas, stöd), förpackningsfodral, påsar, kuvert. Artikelnummer medföljer
Garanti / Ansvar	Pioneer frånsäger sig allt ansvar vid felaktig montering, olämplig installation eller naturkatastrof

Vanliga frågor - CP81B-MK PIONEER

Vilka högtalarmodeller är kompatibla med Pioneer CP81B-MK-basen?

Denna bas är designad exklusivt för högtalarna Pioneer S-81B-LR-K, S-81B-LR-QL och S-81B-LR-W. Användning av andra högtalare kan orsaka instabilitet och fallrisk.

Hur monterar jag högtalarbasen CP81B-MK?

Montera de tre stagen mellan sockelbasen och högtalarstödet genom att rikta in skruvspringorna. Använd en stjärnskruvmejsel för att dra åt de medföljande M6x30-skruvarna. Utför monteringen på en plan och mjuk yta (t.ex. matta) för att undvika skador på basen.

Hur fäster jag högtalaren på basen?

Placera högtalaren på stödet och fäst den med lämpliga skruvar: använd M4x50-skruvarna med brickor och fjäderbrickor om du använder avkopplingsspetsarna, eller M4x40-skruvarna utan spetsar. Dra åt ordentligt.

Vad används medföljande avkopplingsspetsar till?

Avkopplingsspetsarna isolerar basen från golvet, vilket förbättrar stabiliteten och ljudkvaliteten. De rekommenderas på tjock matta eller hårda ytor. Använd alltid spetsbaserna för att undvika repor på golvet.

Hur installerar jag avkopplingsspetsarna?

1. Skruva varje spets i det gängade metallfästet under basen. 2. Placera spetsbaserna på kontaktställena. 3. Ställ basen på baserna och kontrollera stabiliteten.

Kan jag använda basen utan avkopplingsspetsar?

Ja. I så fall använder du de medföljande M4x40-skruvarna och halkskyddskuddarna för att stabilisera basen. Spetsarna är inte obligatoriska.

Hur flyttar jag basen med högtalaren?

Ta först bort högtalaren från basen, flytta sedan basen genom att hålla i stagen. Flytta aldrig den monterade enheten eftersom den kan falla och orsaka skador.

Hur underhåller jag basen CP81B-MK?

Damma med torr trasa eller putsduk. För envis smuts, använd en mjuk trasa fuktad med ett neutralt rengöringsmedel utspätt i 5–6 gånger vatten, torka sedan med torr trasa. Använd aldrig vax, thinner, bensin eller insektsmedel.

Vilka är de viktigaste säkerhetsföreskrifterna?

1. Använd endast medföljande skruvar. 2. Placera basen på en stabil och plan yta. 3. Placera endast kompatibla högtalare. 4. Vid användning av spetsar, installera alltid baserna för att skydda golvet. 5. Förvara spetsarna utom räckhåll för barn.

Var hittar jag reservdelar till CP81B-MK?

Reservdelarna (skydd, fodral, påsar, etc.) listas i bruksanvisningen med artikelnummer (t.ex. SHA6182). Kontakta Pioneers kundtjänst eller besök webbplatsen för beställning.

BRUKSANVISNING CP81B-MK PIONEER

Lás noggrant genom denna bruksanvisning, sà att du vet hur du skall satta ihop och använda stativet på rätt satt. När du har LASTigenombruksanvisningen, skall du forvara den pa en saker plats För framtida bruk.

Detta hegtalarstativ kan endast anvandas i kombination med foljande Pioneer hegtalarsystem: S-81B-LR-K, S-81B-LR-QL erer S-81B-LR-W.

Innan du startup

Innan du börjar ställa upp din högtalare, rekommenderar vi att du noggrant laser igenom braksanvisingen für din anlaggning.

Observera

• När du sätter fast högtalaren på stativet, skall du endast använda de medfoljande skruvarna.
• Placera inte stativet på en ostadig eller lutande yta. Då kan stativet och högtalaren falla ned och orsaka personskador.
• Använd inte i kombination med nagra andra högtalare utom den som stativet har konstruerats För. Då kan stativet kollapsa och skadas och/eller högtalaren kan tippa över och orsaka personskador.
• När du måste flytta högtalaren och stativet, skall du Först ta bort högtalaren frän stativet och därefter flytta stativet medan du häller i dess båda pelare.
• Placera stativet på en stabil och plan yta. Det kan vara farligt att placera det på en ostadig yta.

Viktigt

• Pioneer tar inte på sig nagot som helst ansvar for skador som uppstår på grund av ihopsättning, felaktig montering, otillräcklig forstärkning, felaktig användning av stativet, naturkatastrofer, etc.

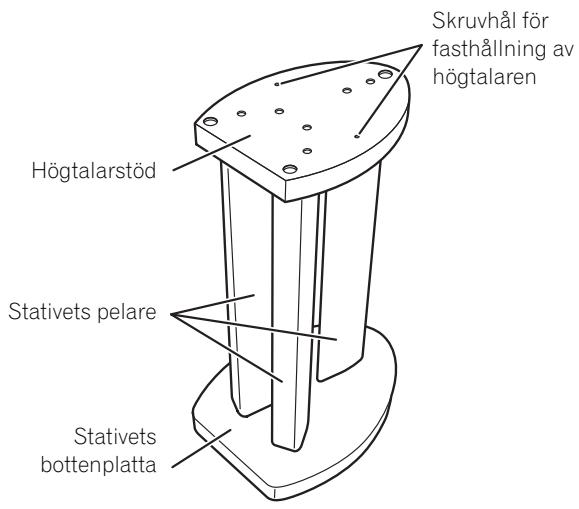

Delarnas namn

Fastsätting av högtalaren på stativet

Du behöver en medelstor stjärnmejsel für att satta ihop högtolarstativet och für att satta fast högtalaren.

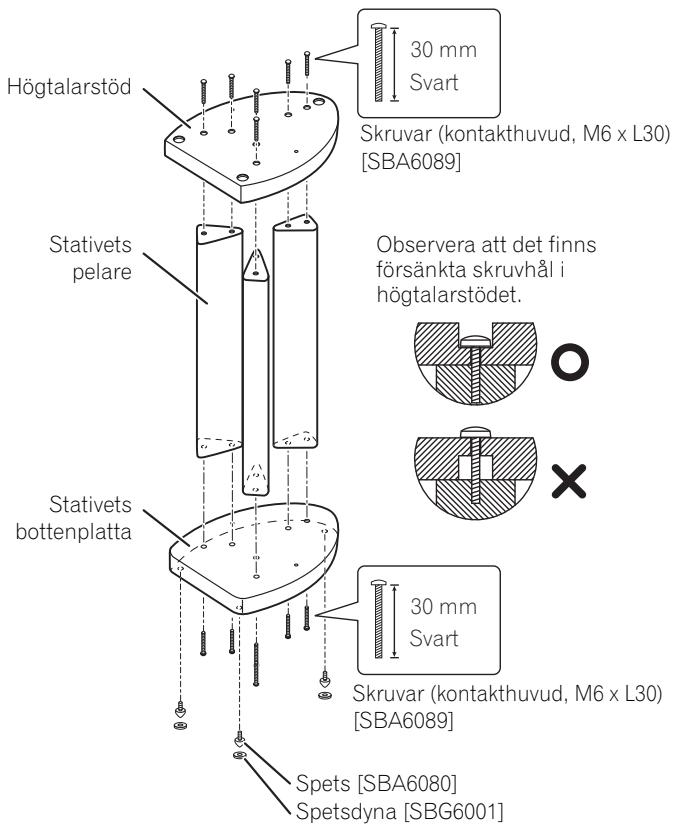

Ihopsätting av högtalarstativ

Satt ihop higtalarstativ på det satt som beskrivs har nedan.

Passa in skruvspåren i stativets bottenplatta och högtalarstödet mot skruvhålen i de tre pelarna. Sätt därefter dit skruvarna och drag fast dem.

Observera

• Var noga med att satta ihop stativet på en plan yta som är relativ mjuk (t.ex. en matta).
• Förvissa dig om att skruvarna sätts in i skruhålen på det satt som visas har ovan (med skruvhuvudet gört) nar du satter fast högtalaren. Felaktigt iordningsställande kan resultera i materiella skador eller persökador, om högtalaren faller ned frän stativet.

När spetsarna används

Detta högtalarstativ inkluderar spetsar som du kan anecdva for att isolera högtalaren fran golvet. Vi reckmenderar att du anvander spetsarna nár du placarar stativet pa en tjock matta (for att öka stabiliteten), eller for att fä bättre ljud nar du staller högtalaren pa enHard Ijudreflekterande yta (som till exempl pel betong-llertragolv). Anvand de medfoljande spetsdynornara for att undvika att repa golvet eller nàgon annan yta, där stativet placeras.

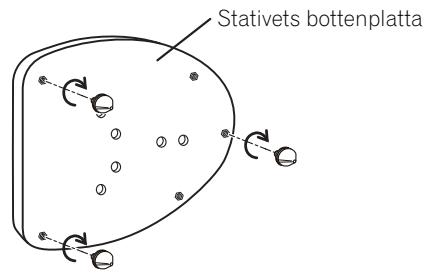

1 Vrid in spetsarna i de nedsänkta gängade metallinsatserna på undersidan av stativets bottenplatta.
2 Placera spetsdynorna på de platser där de tre spetsarnasändakommen att hamna nar högtalarstativet ställs ned.

3 Ställ högtalarstativet på spetsdynorna och kontrollera att stativet inte flyttar sig.

Observera

• Observera att dessa spetsar ar av metall och vassa och därfor kan skada golyvtan. Var noga med att lagga dit en tygbit aller annat lampligt material fore uppställningen.
• Använd alltid spetsdynorna sāsom bilden visar, med den försankta ytan vänd uppät für mottagning av spetsens vassa ända.

Om du inte anvander spetsdynorna vid uppställingen av högtalarna, kan spetsarna skada golvet. Om du tänker använda spetsarna, rekommenderar vi att du ocksä anvander spetsdynorna.

Användning av glidskyddsdynor

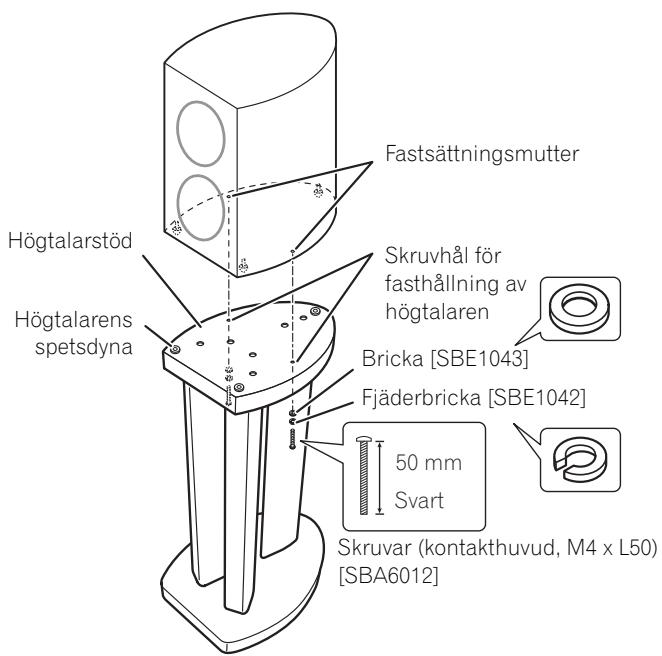

När högtalarspetsar används:

For att undvika olyckor aller personskador, skall du anvanda skruvar for att lasa fast högtalaren i högtalarstodet. Observera att det finns fastsattningsmuttrar på högtalarstodet (se nedan).

Lås fast högtalaren i högtalarstödet med hjälp av brickan, fjäderbrickan och de 50 mm länga skruvarna på det sätt som visas här nedan.

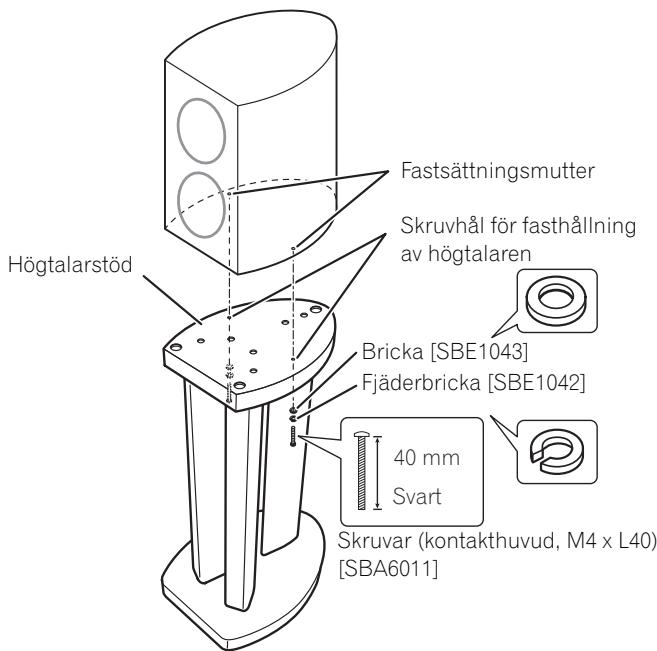

När högtalarspetsar inte används:

For att undvika olyckor aller personskador, skall du anvanda skruvar for att lasa fast högtalaren i högtalarstodet. Observera att det finns fastsattningsmuttrar på högtalarstodet (se nedan).

Lås fast högtalaren i högtalarstödet med hjälp av brickan, fjäderbrickan och de 40 mm länga skruvarna på det satt som visas här nedan.

Skötsel av högtalarstöd

• Använd en putsduk eller annan torr duk För att torka bort damm och smuts.
• Om högtalarstödet är mycket smutsigt, rengör det med en mjuk duk som har fuktats i ett neutralt rengöringsmedel utspätt med fem eller sex gänger sö mycket vatten. Torka därefter avigen med en torr duk. Använd inte möbelvax eller kraftiga rengöringsmedel.
• Använd aldrig tinner, bensen, insecttssprayer erler andra kemikalier på eller nara högtalarstödet eftersom dekommen att skada stödets yta.

Specifikationer

Yttermatt 310 (B) mm x 604 (H) mm x 404 (D) mm
Vikt 6,5 kg

• Tekniska data och utforande kan, i förbätringssyfte, ändras utan foregående meddelande.
• Produktnummer anges hare ovan inom klamrar.
