CP81B-MK - Platenspeler PIONEER - Gratis gebruiksaanwijzing en handleiding

Producttype	Luidsprekerstandaard voor Pioneer luidsprekers S-81B-LR-K, S-81B-LR-QL, S-81B-LR-W
Merk	Pioneer
Model	CP81B-MK
Afmetingen (B x H x D)	310 mm x 604 mm x 404 mm
Gewicht	6,5 kg
Materiaal	Metaal (ontkoppelingspunten) en kunststof (bases, kussentjes)
Meegeleverde accessoires	2 standaardbases, 2 luidsprekersteunen, 6 staanders, 6 ontkoppelingspunten, 6 puntbases, 8 antislipkussentjes, 24 schroeven M6x30, 4 schroeven M4x40, 4 schroeven M4x50, 4 veerringen, 4 ringen, handleiding
Benodigd gereedschap	Middelgrote kruiskopschroevendraaier
Hoofdfuncties	Stabiele ondersteuning voor luidsprekers, ontkoppeling via punten, akoestische verbetering
Onderhoud en reiniging	Zachte, droge of licht vochtige doek met verdund neutraal reinigingsmiddel; vermijd verdunner, benzine, was
Veiligheid	Gebruik alleen de meegeleverde schroeven; plaats op een stabiele ondergrond; verwijder de luidspreker voordat u de standaard verplaatst; gebruik de puntbases om krassen te voorkomen
Reserveonderdelen en repareerbaarheid	Reserveonderdelen beschikbaar: beschermers (boven, midden, onder, basis, steun), verpakkingstassen, zakjes, enveloppen. Onderdeelnummers worden verstrekt
Garantie / Aansprakelijkheid	Pioneer is niet aansprakelijk voor onjuiste montage, onjuiste installatie of natuurrampen

Veelgestelde vragen - CP81B-MK PIONEER

Welke luidsprekermodellen zijn compatibel met de Pioneer CP81B-MK standaard?

Deze standaard is exclusief ontworpen voor Pioneer luidsprekers S-81B-LR-K, S-81B-LR-QL en S-81B-LR-W. Het gebruik van andere luidsprekers kan leiden tot instabiliteit en valgevaar.

Hoe monteer ik de luidsprekerstandaard CP81B-MK?

Monteer de drie staanders tussen de voet van de standaard en de luidsprekersteun door de schroefgaten uit te lijnen. Gebruik een kruiskopschroevendraaier om de meegeleverde schroeven M6x30 vast te draaien. Voer de montage uit op een vlakke en zachte ondergrond (bijv. tapijt) om beschadiging van de standaard te voorkomen.

Hoe bevestig ik de luidspreker aan de standaard?

Plaats de luidspreker op de steun en bevestig deze met de juiste schroeven: gebruik de schroeven M4x50 met ringen en veerringen als u de ontkoppelingspunten gebruikt, of de schroeven M4x40 zonder punten. Draai stevig vast.

Waar dienen de meegeleverde ontkoppelingspunten voor?

De ontkoppelingspunten isoleren de standaard van de vloer, waardoor de stabiliteit en geluidskwaliteit verbeteren. Ze worden aanbevolen op dik tapijt of harde oppervlakken. Gebruik altijd de puntbases om krassen op de vloer te voorkomen.

Hoe installeer ik de ontkoppelingspunten?

1. Draai elke punt in de metalen schroefdraaduitsparing onder de standaard. 2. Plaats de puntbases op de contactpunten. 3. Zet de standaard op de bases en controleer de stabiliteit.

Kan ik de standaard gebruiken zonder ontkoppelingspunten?

Ja. Gebruik in dat geval de schroeven M4x40 en de meegeleverde antislipkussentjes om de standaard te stabiliseren. De punten zijn niet verplicht.

Hoe verplaats ik de standaard met de luidspreker?

Verwijder eerst de luidspreker van de standaard en verplaats de standaard dan door deze bij de staanders vast te pakken. Verplaats nooit de gemonteerde eenheid, omdat deze kan vallen en letsel kan veroorzaken.

Hoe onderhoud ik de CP81B-MK standaard?

Stof af met een droge doek of een stofdoek. Voor hardnekkig vuil gebruikt u een zachte doek bevochtigd met een neutraal reinigingsmiddel verdund in 5 tot 6 delen water, en droog daarna af met een droge doek. Gebruik nooit was, verdunner, benzine of insecticide.

Wat zijn de essentiële veiligheidsmaatregelen?

1. Gebruik alleen de meegeleverde schroeven. 2. Plaats de standaard op een stabiele en vlakke ondergrond. 3. Plaats alleen compatibele luidsprekers. 4. Bij gebruik van de punten, plaats altijd de bases om de vloer te beschermen. 5. Houd de punten buiten bereik van kinderen.

Waar kan ik reserveonderdelen vinden voor de CP81B-MK?

De reserveonderdelen (beschermers, tassen, zakjes, etc.) worden vermeld in de handleiding met hun onderdeelnummers (bijv. SHA6182). Neem contact op met de klantenservice van Pioneer of bezoek de website om te bestellen.

GEBRUIKSAANWIJZING CP81B-MK PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u het product op de juiste wijze monteert en gebruikt. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Deze luidspekterstandaard kan alleen met de volgende Pioneer luidspekers worden gebruikt: S-81B-LR-K, S-81B-LR-QL of S-81B-LR-W.

Voordat u begint

Alvorens de luidsprekers te gaan opstellen, raden wij u aan de bijbehorende handleiding zorgvuldig door te lezen.

Let op

• Gebruikuitsluitend de bijgeleverde schroeven om de luidspreker aan de luidsprekerstandaard te bevestigen.
• Zet de luidsprekerstandaard Niet op een onstabiele en/of schuine ondergrond. De standarde en de luidspreker zuyen konnen vallen en letselveroorzaken.
• Gebruik deze standarduuitsluitend met de luidspreker waarvoor ze is ontworpen. Bij een andere luidspreker kan de standard beschadigd worden en/of de luidspreker kan vallen en letsel veroorzaken.
• Wonneer de luidspreker en de standard worden verplaatst, moet u eerst de luidspreker van de standard afnemen en dan de standard verplaatsen door deze bij de stelen vast te pakken.
• Zet de standard op een stabiele, horizontale ondergrond; het is gevaarlijk wanner de standard op een onstabiele ondergrond staat.

Belangrijk

• Pioneer kan nicht aansprakelijk worden gesteld voor beschadigingen als gevolg van een fouitieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, naturuRRampen enz.

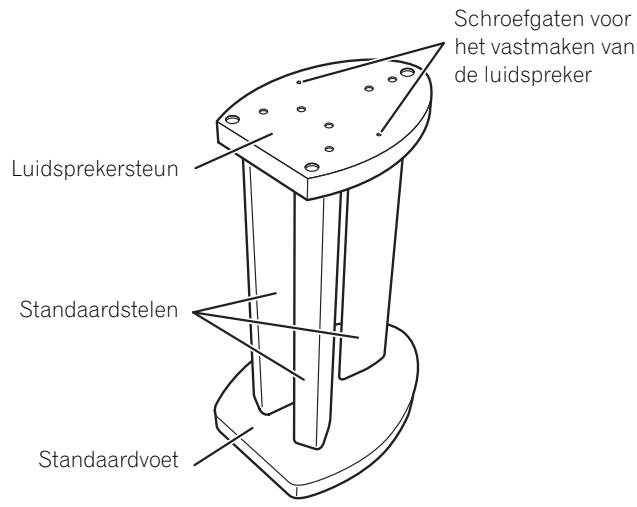

Benaming van de onderdelen

Bevestigen van de luidsprekers aan de standardards

U hebt een middelgrote kruskopschroevendraaier nodig om de luidsprekerstandaard in elkaar te zetten en de luispreker aan de standaard te bevestigen.

Montage van de luidsprekerstandaards

Monteer de luidsprekerstandaards zoals hieronder is aangegeven.

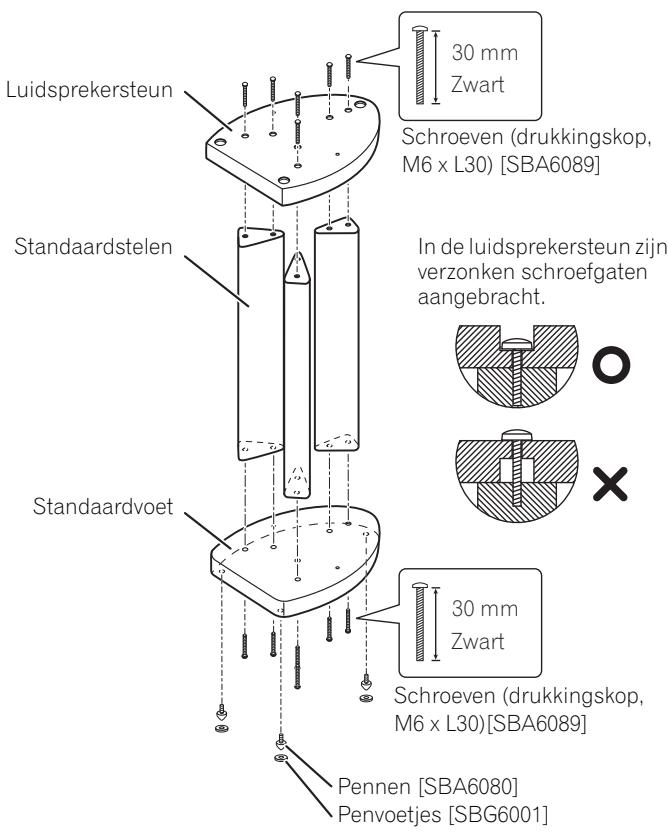

Lijn de schroefgaten in de standardvoet en de luidsprekersteun uit met de schroefgaten in de drie stelen, steek de schroeven maar binnen en draai deze vast.

Let op

• Monteer de standard op een vlakke en zachte ondergrond (zoals een vloerkleed).
• Zorg dat de schroeven in de schroefgaten+zijn gestokenzoals hierboven is afgebeeld (met de schroefkop verborgen) wanneer u de luidspreker vastmaakt. Verkeerde montage kan resulteren in beschadigingen of letsel in geval de luidspreker van de standard zou vallen.

Wanner de pennen worden gebruikt

Bij deze luidsprekerstandaard worden pennen geleverd die u kunt gebruiken om de standarde even boven de vloer teplaatsen. Gebruik deze pennen wanner u de standarde op een dik tapijt zet (voor extra stabiliteit), of voor een better geluid wanner u de standarde op een harde ondergrund met veel nagalm zet (bijv. een betonnen of houten vloer). Gebruik de bijgeleverde penvoetjes om te voorkomen dat er krassen komen op de vloer of de andere ondergrund waarop de standardd worden gezet.

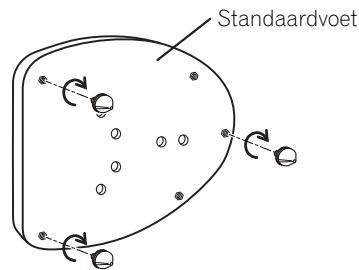

1 Draai de pennen in de metalen schroefdraadgaten die in de onderkant van de standardvoet zich.
2 Leg de penvoetjes op deplaatsen waar de uiteinden van de drie pennenterechtkomen wanner de luidsprekerstandaard worden neergezet.

3 Plaats de standard op de penvoetjes en controllerer of de standard Niet schommelt.

Let op

• De pennen zich van scherp metaal vervaardigd en{kunnen beschadiging aan de ondergrond veroorzaken. Leg indien nodig een matje of iets dergelijks onder de standard.
• Gebruik de penvoetjes alsijd op de afgebeelde wijze, met de holle kant maar de penpunt gekeerd.

Als u de penvoetjes Niet gebruikt bij de opstelling van de luidsprekers,+kennen de pennen de vloer beschadigen. Wij raden u aan de penvoetjes.altijd te gebruiken als u de pennen aanbrengt.

Wanner de antislipkussentjes worden gebruikt

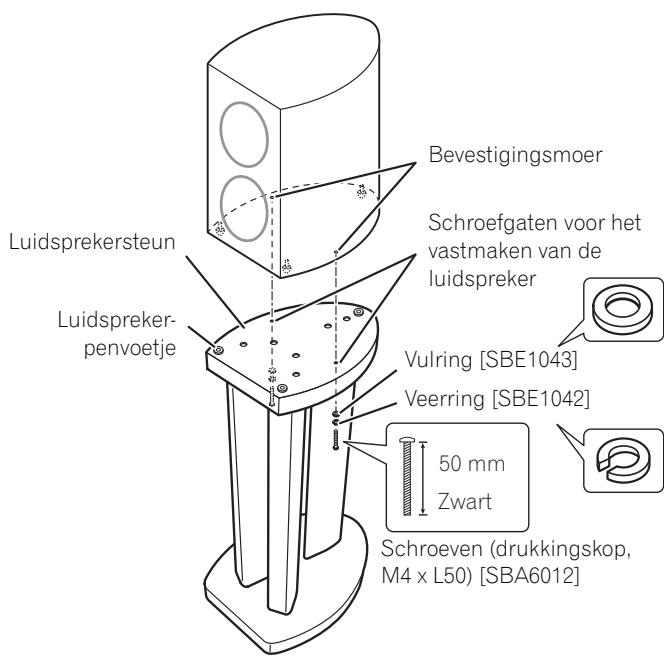

Wanneer de luidsprekerpennen worden gebrukt:

Om een ongeluk of letsel te voorkomen, moet u schroeven gebruiken om de luidspreker aan de luidsprekerstandaard te bevestigen. Er+zijn bevestigingsmoeren aan de onderkant van de luidspreker (zie hieronder).

Maak de luidspreker met de vulringen, veerringen en 50 mm schroeven aan de luidsprekersteun vast, zoals hieronder is afgebeeld.

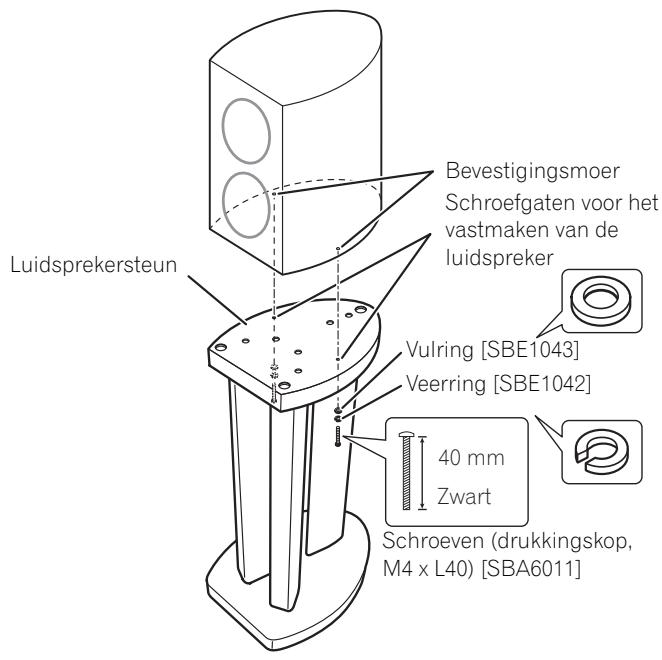

Wanneer de luidsprekerpennen nicht worden gebrukt:

Om een ongeluk of letsel te voorkomen,要去 u schroeven gebruiken om de luidspreker aan de luidsprekerstandaard te bevestigen. Er zijn bevestigingsmoeren aan de onderkant van de luidspreker (zie hieronder).

Maak de luidspreker met de vulringen, veerringen en 40 mm schroeven aan de luidsprekersteun vast, zoals hieronder is afgebeeld.

Onderhoud van de standard

• Gebruik een poetsdoek of een droge doeck om stof en vuil te verwijderen.
• Als de standard erg vuil is,kest u een zachte doeck bevochtigen met een neutraal reinigingsmiddel dat vijf- tot zesmaal verdund is met water. Veeg naderhand met een droge doeck na. Gebruik geen meubelwas of sterke reinigingsmiddelen.
• Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de standaard, want deze können de afwerking aantasten.

Technische gegevens

Buitenafmetingen 310 (B) mm x 604 (H) mm x 404 (D) mm Gewicht 6,5kg

Bijgeleverde accessoires

Standaadvoet	2
Luidsprekersteun	2
Standaardstelen	6
Pennen [SBA6080]	6
Penvoetjes [SBG6001]	6
Antislipkussentjes [FREC067]	8
Schroeven (drukkingskop, M6 x L30) [SBA6089]	24
Schroeven (drukkingskop, M4 x L40) [SBA6011]	4
Schroeven (drukkingskop, M4 x L50) [SBA6012]	4
Veerringen [SBE1042]	4
Vulringen [SBE1043]	4
Handleiding [FRRD-235]	1

Opmerking

• Wijzigingen in ontwerp en technische geveens voorbehonden, zonder voorafgaande kennisgeving.
• De productnummers staan hierboven:tussen rechte haken.

Vervangingsonderdelen
Onderdeelnaam	Onderdeelnummer
• Beschermstuk (boven)	SHA6182
• Beschermstuk (midden)	SHA6184
• Beschermstuk (onder)	SHA6183
• Beschermstuk (Standaadvoet)	SHA6188
• Beschermstuk (Luidsprekersteun)	SHA6185
• Pakkinghouder (Allen voor de CP-81B-K)	SHG6402
• Pakkinghouder (Allen voor de CP-81B-MK)	SHG6403
• Polyethylen tas (Standaadvoet)	SHL6092
• Polyethylen tas (Luidsprekersteun)	SHL6038
• Polyethylen tas (Standaardstelen)	SHL6093
• Beschermblad (Standaadvoet)	SHC6087
• Beschermblad (Luidsprekersteun)	SHC6015
• Beschermblad (Standaardstelen)	SHC6088

Uitgeveen door Pioneer Corporation. Copyright © 2008 Pioneer Corporation. Alle rechten voorbehonden.
