MANUALE UTENTE CP81B-MK PIONEER

Vi ringraziamo per averere acquistato quello prodotto Pioneer.

Prima dell'installazione e dell'uso, leggere sempre queste istruzioni per l'uso. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Questa base per diffusori può venire usata solo con i seguenti diffusori Pioneer: S-81B-LR-K, S-81B-LR-QL o S-81B-LR-W.

Prima di cominciare

Prima di installare i diffusori, raccomandiamo di leggere bene le istruzioni per l'uso del proprio sistema.

Attenzione

• Per fissare un diffusore alla sua base, usare solo le viti in dotazione allo scopo.
• Non posare la base su di una superficie molto stabile e/o in pendenza. La base ed il diffusore potrebbero cadere e causare incidenti.
• Non usare alcun diffusore che non sia espessamente costruito per questa unità. La base potrebbe Cedere e danneggiarsi e/o il diffusore potrebbe cadere, causando incidenti.
• Se si spostano il diffusore e la base, per prima casa togliere il diffusore alla base e poi spostare esta tenendola per i gambi.
• Posare la base su di una superficie stabile ed in piano; posandola su superfici molto stabili si rischiano incidenti.

Importante

• Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rimforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

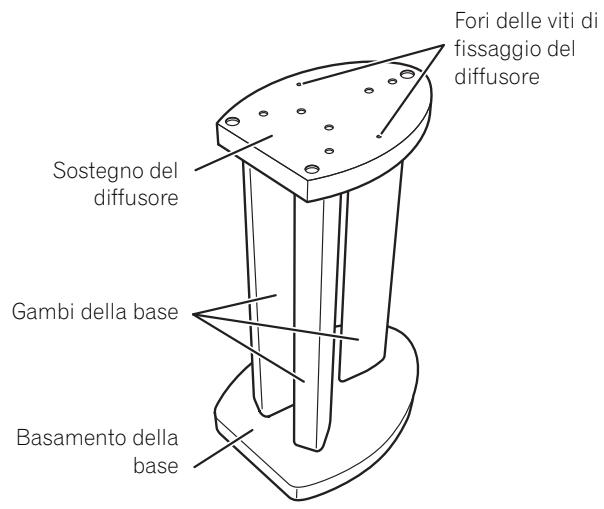

Nome delle varie parti

Applicazione di diffusori alle basi

Il montaggio della base per diffusori e l'applicazione del diffusore richiedono l'uso di un cacciavite Phillips medio.

Montaggio delle basi per diffusori

Montare le basi nel modo visto di seguito.

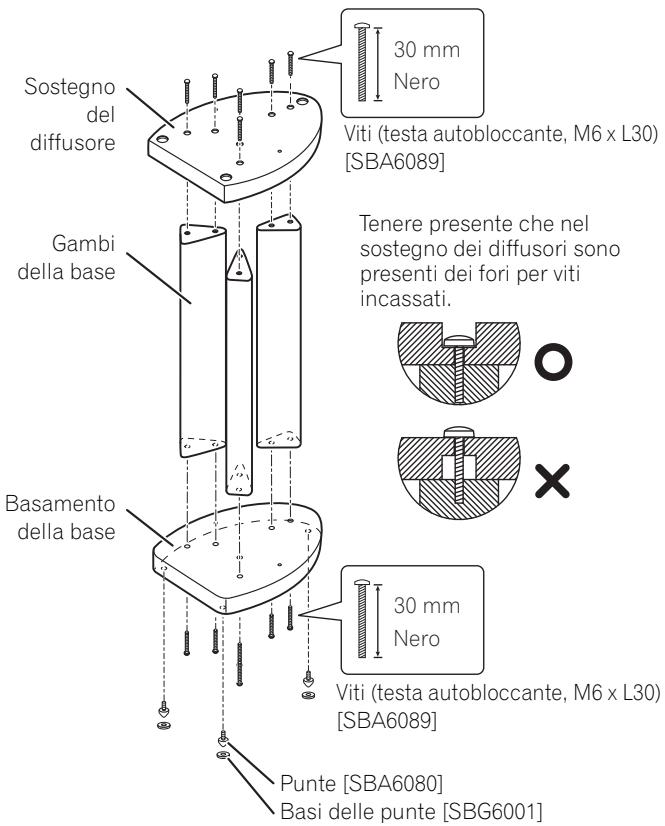

Allineare le fessure per le viti del basamento della base e del sostegno del diffusore con i fori delle viti dei tre gambi, quindi inseire le viti e stringerle.

Attenzione

• Controllare di averere montato la base su di una superficie in piano e relativamente morbida (ad esempio un tappeto):
• Nel fissare il diffusore, controllare che le viti siano inserte nei fori delle viti nel modo visto qui sopra (con la testa delle viti nascosta). Un'installazione scorretta potrebbe causare la caduta del diffusore alla sua base, e quindi danni o ferimenti.

Se si usano le punte

Questa base per diffusori include punte utilizzabili per isolare il diffusore dal pavimento. Le punte sono raccomandate per installare la base su tappeti folti (per renderlo stabile) o per migliorare il suono se la si installa su superfici che causano riverbero (ad esempio pavimenti in cemento o legno). Usare le basi delle punte in dotazione per evitare graffiti al pavimento o alla superficie di installatione della base.

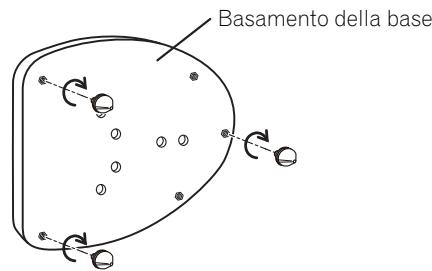

1 Girare le punte avvitandole negli inserti filettati del fondo della base.
2 Mettere le basi delle punte nelle posizioni dove le tre punte toccano quando la base viene messa in posizione.

3 Mettere la base sulle basi delle punte e controllare che non oscilli.

Attenzione

• Notare che queste punte sono aguzze ed in metallo e possono causare danni al pavimento. Prima dell'installazione, stendere sempre a terra un panno o altri oggetto adatto.
• Usare le basi delle punte sempre nel modo nostrato, con la superficie indentata rivolta in alto in modo da riceveve la cima della punta.

Se non si usano le basi delle punte nell'installare i diffusori, queste possono causare danni al pavimento. Raccomandiamo caldamente l'uso delle basi delle punte a chi intende usare le punte.

Se si usano i cuscinetti antiscivolamento

Se si usano le punte per i diffusori:

Per evitare incidenti o ferite, non usare viti per fermare il diffusore alla sua base. Tenere presente che la base per diffusori non ha in dotazione dadi di fissaggio (vedi di seguito).

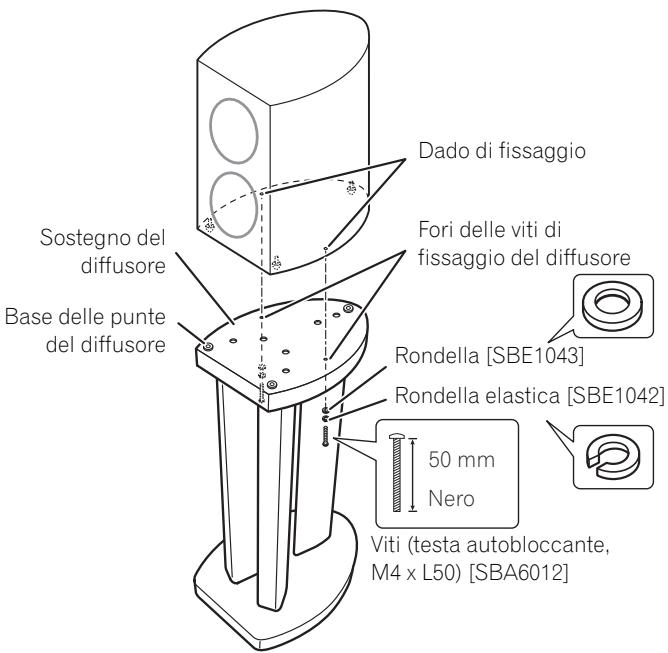

Fissare il diffusore al suo supporto usingo le rondelle, le rondelle elastiche e le viti da 50~mm nel modo visto di seguito.

Se non si usano le punte per i diffusori:

Per evitare incidenti o ferite, non usare viti per fermare il diffusore alla sua base. Tenere presente che la base per diffusori non ha in dotazione dadi di fissaggio (vedi di seguito).

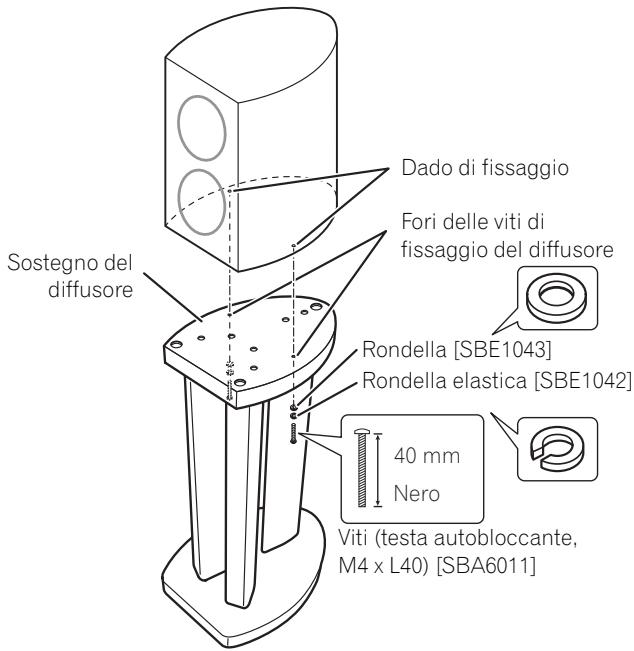

Fissare il diffusore al suo supporto usingo le rondelle, le rondelle elastiche e le viti da 40~mm nel modo visto di seguito.

Manutenzione della base

• Toglier via sporco e polvere con un panno per pulizia o un panno asciutto.
• Se la base fosse molto sporca, usare un panno morbido imbevuto di detergente neutro diluito in cinque o sei parti di acqua. Infine, asciugare con un panno asciutto. Non usecere o pulenti per mobilia.
• Mai usare diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino alla base, dato cheeci ne corrodono la superficie.

Dati tecnici

Dimensioni esterne 310 (L) mm x 604 (A) mm x 404 (P) mm Peso . 6,5 kg

Accessor in dotazione

Basamento della base	2
Sostegno del diffusore	2
Gambi della base	6
Punte [SBA6080]	6
Basi delle punte [SBG6001]	6
Cuscinetti antiscivolamento [FREC067]	8
Viti (testa autobloccante, M6 x L30) [SBA6089]	24
Viti (testa autobloccante, M4 x L40) [SBA6011]	4
Viti (testa autobloccante, M4 x L50) [SBA6012]	4
Rondelle elastiche [SBE1042]	4
Rondelle [SBE1043]	4
Istruzioni per l'uso [FRRD-235]	1

Nota

• I dati tecnici ed il design sono soggetti a modifiche nella preavviso a causa di migliorie.
• Il numero del prodotto è dato qui sopra fra parentesi quadre.

Numeri di catalogo dei ricambi

Nome del pezzo	N° pezzo
• Protezione (alto)	SHA6182
• Protezione (intermedia)	SHA6184
• Protezione (basso)	SHA6183
• Protezione (Basamento della base)	SHA6188
• Protezione (Sostegno del diffusore)	SHA6185
• Scatola di imballaggio (Solo CP-81B-K)	SHG6402
• Scatola di imballaggio (Solo CP-81B-MK)	SHG6403
• Sacca in polietilene (Basamento della base)	SHL6092
• Sacca in polietilene (Sostegno del diffusore)	SHL6038
• Sacca in polietilene (Gambi della base)	SHL6093
• Foglio protettivo (Basamento della base)	SHC6087
• Foglio protettivo (Sostegno del diffusore)	SHC6015
• Foglio protettivo (Gambi della base)	SHC6088

Publicato da Pioneer Corporation.

Tutt i diritti riservati.
