Tuotetyyppi	Kaiutinteline Pioneer S-81B-LR-K, S-81B-LR-QL, S-81B-LR-W -kaiuttimille
Merkki	Pioneer
Malli	CP81B-MK
Mitat (L x K x S)	310 mm x 604 mm x 404 mm
Paino	6,5 kg
Materiaali	Metalli (irrotuskärjet) ja muovi (pohjat, pehmusteet)
Toimitetut tarvikkeet	2 telinepohjaa, 2 kaiutintukea, 6 pylvästä, 6 irrotuskärkeä, 6 kärjenpohjaa, 8 liukuestetyynyä, 24 ruuvia M6x30, 4 ruuvia M4x40, 4 ruuvia M4x50, 4 jousialuslevyä, 4 aluslevyä, käyttöohje
Tarvittavat työkalut	Keskikokoinen ristipääruuvitaltta
Päätoiminnot	Vakaa tuki kaiuttimille, värinänvaimennus kärkien avulla, akustinen parannus
Huolto ja puhdistus	Pehmeä kuiva tai hieman kostea liina laimealla neutraalilla pesuaineella; vältä ohenninta, bensiiniä, vahaa
Turvallisuus	Käytä vain mukana toimitettuja ruuveja; aseta tuki vakaalle alustalle; poista kaiutin ennen siirtoa; käytä kärjenpohjia naarmujen estämiseksi
Varaosat ja korjattavuus	Varaosia saatavilla: suojat (yläosa, keskiosa, alaosa, pohja, tuki), pakkauskotelot, pussit, kirjekuoret. Osanumerot toimitetaan
Takuu / Vastuu	Pioneer ei ole vastuussa virheellisestä kokoonpanosta, sopimattomasta asennuksesta tai luonnonkatastrofista

Usein kysytyt kysymykset - CP81B-MK PIONEER

Mitkä kaiutinmallit ovat yhteensopivia Pioneer CP81B-MK -telineen kanssa?

Tämä teline on suunniteltu yksinomaan Pioneer S-81B-LR-K, S-81B-LR-QL ja S-81B-LR-W -kaiuttimille. Muiden kaiuttimien käyttö voi aiheuttaa epävakautta ja putoamisriskin.

Kuinka CP81B-MK -kaiutinteline kootaan?

Kokoa kolme pylvästä telinepohjan ja kaiutintuen väliin kohdistamalla ruuvien urat. Käytä ristipääruuvitalttaa kiristääksesi mukana toimitetut M6x30-ruuvit. Suorita kokoaminen tasaisella ja pehmeällä alustalla (esim. matto) välttääksesi telineen vaurioitumisen.

Kuinka kaiutin kiinnitetään telineeseen?

Aseta kaiutin tuelle ja kiinnitä se sopivilla ruuveilla: käytä M4x50-ruuveja aluslevyineen ja jousialuslevyineen, jos käytät irrotuskärkiä, tai M4x40-ruuveja ilman kärkiä. Kiristä tiukasti.

Mihin mukana toimitettuja irrotuskärkiä käytetään?

Irrotuskärjet eristävät telineen lattiasta, parantaen vakautta ja äänenlaatua. Niitä suositellaan paksulla matolla tai kovilla pinnoilla. Käytä aina kärjenpohjia välttääksesi lattian naarmuuntumisen.

Kuinka irrotuskärjet asennetaan?

1. Ruuvaa kukin kärki telineen alla olevaan kierteitettyyn metallikoteloon. 2. Aseta kärjenpohjat kosketuskohtiin. 3. Aseta teline pohjien päälle ja tarkista vakaus.

Voinko käyttää telinettä ilman irrotuskärkiä?

Kyllä. Käytä tällöin M4x40-ruuveja ja mukana toimitettuja liukuestetyynyjä telineen vakauttamiseen. Kärjet eivät ole pakollisia.

Kuinka telinettä siirretään kaiuttimen kanssa?

Poista ensin kaiutin telineestä ja siirrä sitten telinettä pitämällä sitä pylväistä. Älä koskaan siirrä koottua kokonaisuutta, sillä se saattaa kaatua ja aiheuttaa vammoja.

Kuinka CP81B-MK -telintä huolletaan?

Pölytä kuivalla liinalla tai kiillotusliinalla. Pysyvän lian poistamiseksi käytä pehmeää liinaa, joka on kostutettu neutraalilla pesuaineella laimennettuna 5–6 kertaa tilavuudeltaan vedellä, ja pyyhi sitten kuivalla liinalla. Älä koskaan käytä vahaa, ohenninta, bensiiniä tai hyönteismyrkkyä.

Mitkä ovat tärkeimmät turvallisuusohjeet?

1. Käytä vain mukana toimitettuja ruuveja. 2. Aseta teline vakaalle ja tasaiselle alustalle. 3. Aseta vain yhteensopivia kaiuttimia. 4. Käytä aina kärjenpohjia kärkiä käytettäessä lattian suojaamiseksi. 5. Pidä kärjet poissa lasten ulottuvilta.

Mistä löydän varaosia CP81B-MK -telineelle?

Varaosat (suojat, kotelot, pussit jne.) on lueteltu käyttöohjeessa osanumeroineen (esim. SHA6182). Ota yhteyttä Pioneerin huoltopalveluun tai tutustu verkkosivustoon tilataksesi.

KÄYTTÖOHJE CP81B-MK PIONEER

Kiitämme tämän Pioneer-laitteen hankinnasta.

Pyydämme lukemaan namä käytöohjeet huolellisesti, jotta kokoamistapa ja käytötoimet tulevat tutuiki. Kun ohjeet on luettu, pane ne salöön johonkin varmaan paikkaan, josta ne tarvittaessa lótyvät.

Tata kaiutintelinettä voidaan käytäa vain seuraavien Pioneerin-kaiutjärestelmien kanssa. S-81B-LR-K, S-81B-LR-QL tai S-81B-LR-W.

Ennen kuin aloitat

Lue käytöohjeet huolellisesti ennen kaiutjärestelmän kokoamista.

Huomautus

• Käytä vain varusteisiin kuuluvia ruuveja, kun kiinnität kaiuttimen kaiutintelineeseen.
• Alä pane telinettä epavakaalle ja/tai kaltevalle pinnalle. Teline ja kaiutin saattavat kaatua ja aiheittaa vahinkoja.
• Älä käytä muun kuin sille suunnitellun kaiutjärestelmän kanssa. Teline saattaa kaatua ja vahingoittua ja/tai kaiuttimet saattavat kaatua ja aiheittaa vammoja.
• Kun kaiuttimia ja telinettä siirretään, ota ensin kaiuttimet poistelineestä ja siirrä telinettä sitten pitämällä kiinni senrungosta.
• Aseta teline vakaalle, tasaiselle pinnalle; sen asettaminen epavakaalle pinnalle saattaa olla vaarallista.

Tärkeää

• Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat seurausta sjoittamisesta, virheellisetä asennuksesta, riittämottämä vahvuuden voimistamisesta, laitteen virheellisetä käytösta, luonnonmullistuksista jne.

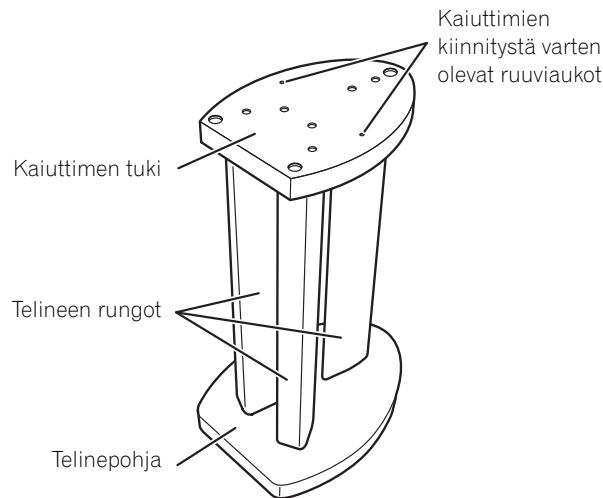

Osien nimet

Kaiuttimien kiinnittäminen telineisiin

Kaiutintelineen kokoamiseen ja kaiuttimen kiinnittämiseen tarvitaan kesikokoinen ristipääruuvimeisseli.

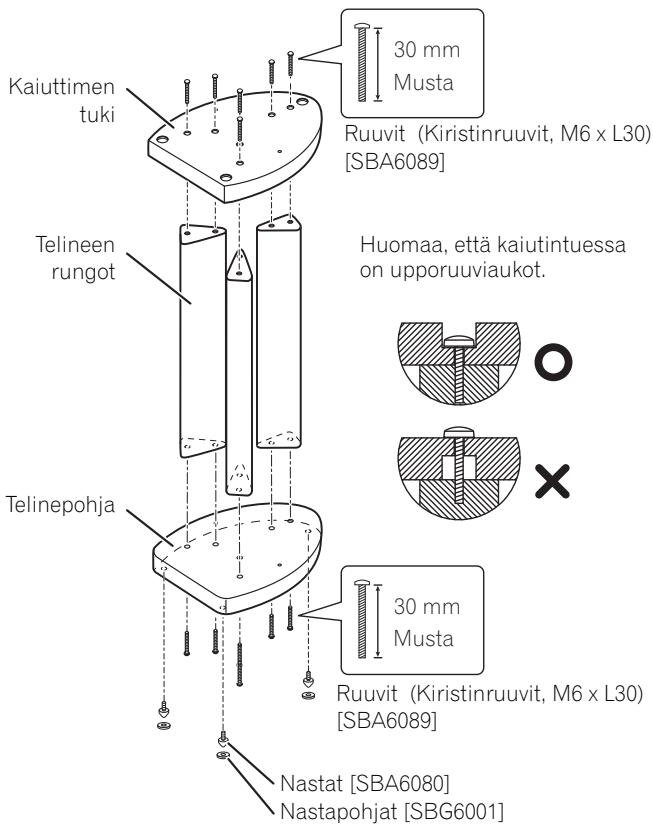

Kaiutintelineiden kokoaminen

Kokoa kaiutintlineet alla kuvatulla tavalla.

Sovita telinepohjassa ja kaiuttimen tuessa olevat ruuvivaot rungon kolmessa kohdassa olevin ruuviaukkoihin, aseta ruuvit paikalleen ja kiristä ne.

Huomautus

• Kokoa teline aina pehmeallä, tasaisella pinnalla (esim. maton paallä).
• Varmista, etta ruuvit assetetaan ruuviaukkoihin yllä kuvatulla tavalla (ruuvin pää piilossa), kun kaiutinta kiinnitetään. Virheellinen asennus saattaa aiheuttaa vahinkoja tai loukkaantumisia, jos kaiutin putoa telineestä.

Kun kaytetaan nastoja

Tässä kaiutintelineessä onNSTAT, joita käytträmälla kaiutin voidaan eristäa lattiasta. Nastrojen käyttoa suositellaan, kun teline asetetaan paksulle matolle (teline pysyy vakaana) tai parempaa äenentoistoa varten asetettaessa teline kovalle pinnalle, jolla on paljon jalkikaiuntaa (esimerkiki betoni- tai puulattia). Käytä varusteisiin kuuluvia nastapohjia, jotta lattia tai muu pinta, jolle teline asetetaan, ei naarmuunnu.

1 Kierrä nastat kierteitettyihin metalliasentimiin, jotka ovat telinepohjan pohjassa.
2 Aseta nastapohjat niin, etta kolmen nastan kärjet osuvat kohdalleen asetettaessa teline alas.

3 Aseta kaiutinteline tastapohjille ja varmista, etta kaiutinteline ei heilu.

Huomautus

• Muista, etta namà nastat ovat teravāt ja valmistetu metallista, joten ne voivat vahingoittaa lattiapintaa. Aseta lattiale kangas tai muu alusta ennen kokoamista.
• Käytä aina nestapohjia näytetyllä tavalla oikea puoli ylöspäin nastan kärjen vastaanottamista varten.

Jos nastapohjia ei käytetä kaiuttimien asennuksessa, nastat saattavat vahingoittaa lattiaa. Jos nastoja aiotaan käyttä, suosittelemme nastapohjien käytämista.

Kun käytetään liukuestolevyjä

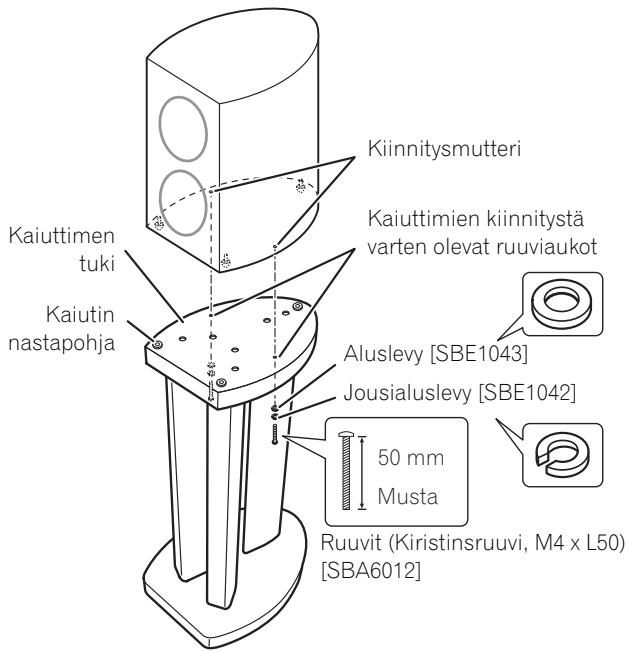

Kun käytetään kaiuttimen nastoja:

Onnettouuksien ja vammojen välttämiseksi kiiinitä kaiutin kaiutintelineisiin ruuveilla. Huomaa, etta kaiutinalustassa on kiiinitysmutterit (katso alla).

Kiinnitā kaiutin kaiutintukeen käyttramäll aluslevyä, jousialuslevyä ja 50 mm ruuveja alla kuvatulla tavalla.

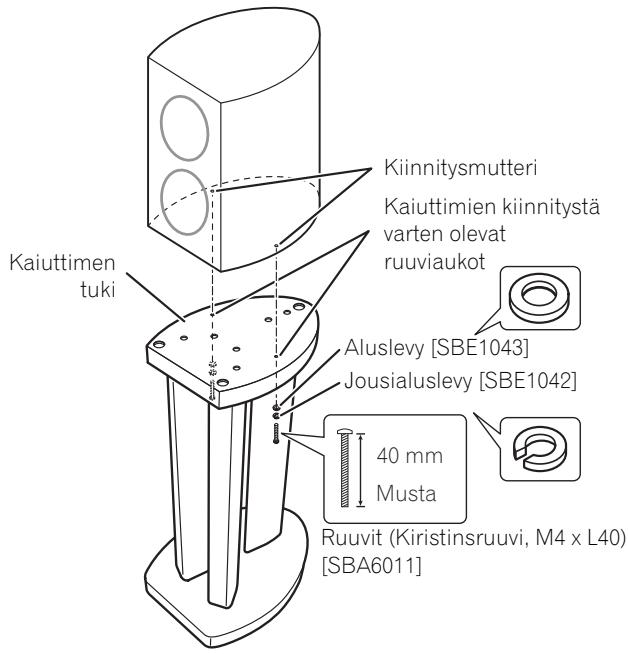

Kun kaiuttimen nastoja ei käytä:

Onnettomuuksien ja vammoen valttamiseksi kiiinita kaiutin kaiutintelineisiin ruuveilla. Huomaa, etta kaiutinalustassa on kiinnitysmutterit (katso alla).

Kiinnitā kaiutin kaiutintukeen käyttramällä aluslevyä, jousialuslevyä ja 40 mm ruuveja alla kuvatulla tavalla.

Telineen hito

• Pyyhi lika ja poly pois käytämälä kiillotuslinaa tai kuivaa kangasta.
• Jos teline on hyvin likainen, käytä viisi- tai kuusikertaiseksi vedellä lainmennettuun neutraaliin pesuaineeseen kututettua pehmeää kangasta. Pyyhi lopuksi taas kuivalla kankaalla. Älä käytä huonekaluvahoja tai puhistimia.
• Älä koskaan käytä tinneria, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja telineen läheisyydessä, sillä ne syövyttävat pintaa.

Tekniset tiedot

Ulkoiset mitat 310 (L) mm x 604 (K) mm x 404 (S) mm
Paino 6,5 kg

Vakiovarusteet

Telinepohja	2
Kaiuttimen tuki	2
Telineen rungot	6
Nastat [SBA6080]	6
Nastapohjat [SBG6001]	6
Liukuestolevyt [FREC067]	8
Ruuvit (Kiristinruuvit, M6 x L30) [SBA6089]	24
Ruuvit (Kiristinruuvit, M4 x L40) [SBA6011]	4
Ruuvit (Kiristinruuvit, M4 x L50) [SBA6012]	4
Jousialuslevyt [SBE1042]	4
Aluslevyt [SBE1043]	4
Käytöohjeet [FRRD-235]	1

Huom

• Parannusten vuoksi pidatämme oikeuden muuttaa teknisä ominaisuuksa ja ulkoasua ilman erillista ilmoitusta.
• Tuotenumerot on mainittu alla hakasulkjen sisallä.

Vaihto-osanumerot
Osan nimi	Osanumero
• Suoha (yläpinta)	SHA6182
• Suoha (keski)	SHA6184
• Suoha (pohja)	SHA6183
• Suoha (Telinepohja)	SHA6188
• Suoha (Kaiuttimen tuki)	SHA6185
• Pakkauslaatikko (Vain CP-81B-K)	SHG6402
• Pakkauslaatikko (Vain CP-81B-MK)	SHG6403
• Polyteeenilaukku (Telinepohja)	SHL6092
• Polyteeenilaukku (Kaiuttimen tuki)	SHL6038
• Polyteeenilaukku (Telineen rungot)	SHL6093
• Suoha-arkki (Telinepohja)	SHC6087
• Suoha-arkki (Kaiuttimen tuki)	SHC6015
• Suoha-arkki (Telineen rungot)	SHC6088

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidatetään.
