CP81B-MK - Tocadiscos de vinilo PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de altavoz para altavoces Pioneer S-81B-LR-K, S-81B-LR-QL, S-81B-LR-W
Marca	Pioneer
Modelo	CP81B-MK
Dimensiones (L x A x P)	310 mm x 604 mm x 404 mm
Peso	6,5 kg
Material	Metal (puntas de desacoplo) y plástico (bases, almohadillas)
Accesorios incluidos	2 bases de soporte, 2 soportes de altavoz, 6 montantes, 6 puntas de desacoplo, 6 bases de punta, 8 almohadillas antideslizantes, 24 tornillos M6x30, 4 tornillos M4x40, 4 tornillos M4x50, 4 arandelas de resorte, 4 arandelas, manual de instrucciones
Herramientas necesarias	Destornillador de estrella de tamaño mediano
Funciones principales	Soporte estable para altavoces, desacoplo mediante puntas, mejora acústica
Mantenimiento y limpieza	Paño suave seco o ligeramente húmedo con detergente neutro diluido; evitar diluyente, bencina, cera
Seguridad	Usar solo los tornillos suministrados; colocar sobre superficie estable; retirar el altavoz antes de mover; usar las bases de punta para evitar rayaduras
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles: protectores (superior, medio, fondo, base, soporte), estuches de embalaje, bolsas, sobres. Números de pieza proporcionados
Garantía / Responsabilidad	Pioneer declina toda responsabilidad en caso de ensamblaje incorrecto, montaje inadecuado o catástrofe natural

Preguntas frecuentes - CP81B-MK PIONEER

¿Qué modelos de altavoces son compatibles con la base Pioneer CP81B-MK?

Esta base está diseñada exclusivamente para los altavoces Pioneer S-81B-LR-K, S-81B-LR-QL y S-81B-LR-W. El uso de otros altavoces puede provocar inestabilidad y riesgo de caída.

¿Cómo ensamblar la base de altavoz CP81B-MK?

Ensambla los tres montantes entre la base del soporte y el soporte del altavoz alineando las ranuras de los tornillos. Utiliza un destornillador de estrella para apretar los tornillos M6x30 suministrados. Realiza el montaje sobre una superficie plana y blanda (ej. alfombra) para evitar dañar la base.

¿Cómo fijar el altavoz a la base?

Coloca el altavoz sobre el soporte y fíjalo con los tornillos adecuados: utiliza los tornillos M4x50 con arandelas y arandelas de resorte si usas las puntas de desacoplo, o los tornillos M4x40 sin puntas. Aprieta firmemente.

¿Para qué sirven las puntas de desacoplo incluidas?

Las puntas de desacoplo aíslan la base del suelo, mejorando la estabilidad y la calidad del sonido. Se recomiendan sobre alfombras gruesas o superficies duras. Utiliza siempre las bases de punta para evitar rayar el suelo.

¿Cómo instalar las puntas de desacoplo?

1. Atornilla cada punta en el alojamiento metálico roscado debajo de la base. 2. Coloca las bases de punta en los puntos de contacto. 3. Coloca la base sobre las bases y verifica la estabilidad.

¿Puedo usar la base sin las puntas de desacoplo?

Sí. En ese caso, utiliza los tornillos M4x40 y las almohadillas antideslizantes suministradas para estabilizar la base. Las puntas no son obligatorias.

¿Cómo mover la base con el altavoz?

Retira primero el altavoz de la base, luego mueve la base sujetándola por sus montantes. No muevas nunca el conjunto montado, ya que podría caerse y causar lesiones.

¿Cómo mantener la base CP81B-MK?

Quita el polvo con un paño seco o un paño de lustrar. Para suciedad persistente, usa un paño suave humedecido con un detergente neutro diluido en 5 a 6 veces su volumen de agua, luego seca con un paño seco. No uses nunca cera, diluyente, bencina o insecticida.

¿Cuáles son las precauciones de seguridad esenciales?

1. Usa solo los tornillos suministrados. 2. Coloca la base sobre una superficie estable y plana. 3. Coloca solo los altavoces compatibles. 4. Al usar las puntas, instala siempre las bases para proteger el suelo. 5. Mantén las puntas fuera del alcance de los niños.

¿Dónde encontrar piezas de repuesto para la CP81B-MK?

Las piezas de repuesto (protectores, estuches, bolsas, etc.) están enumeradas en el manual de instrucciones con sus números de pieza (ej. SHA6182). Contacta al servicio postventa de Pioneer o consulta el sitio web para solicitarlas.

MANUAL DE USUARIO CP81B-MK PIONEER

Muchasgraciasporlaadquisidonedeste productoPioneer.

Lea todo this manual de instrucciones para'aerizarcorrectamenteel montaje y lautilizacion.Despuesde haberleido las instrucciones,guarde elmanual en un lugar seguro para poderlo consultar enel futuro.

Este soporte de altavozsolepueutilizecon lossiguiertessistemasde altavocesPioneer:S-81B-LR-K,S-81B-LR-QL,oS-81B-LR-W.

Antes de comenza

Antes de configurar su sistemas de altevoces, le recomendamos leer todo el manual de instrucciones de suSYSTEMA.

Precaución

• Emplee solo los tornillos suministrados para fjjar el.altavoz al soporte de altavoz.
• No ponga el soporte sobre una superficie inestable ni/o inclinada. El soporte y el altovoz podranean caerse y occasionar heridas.
• No lo emplee con ningún otheroistema de altavoces que no sea para el que se ha diseñado la unidad. El soporte podría desplomarse y dañarse y/o el altovo podría caerse y occasionar heridas.
• Cuando deseee mover el altovoz y el soporte, primo extraiga el altovoz del soporte, y luigo mueva el soporte, tomandolo por los pilares.
• Ponga el soporte sobre una superficie estable y nivelada; la colocacion del soporte sobre una superficie inestableuede ser peligrosa.

Importante

• Pioneer no se hace responsable por ningún tipo de dano debido al montaje y a la instalación inadequados, al refuerzo insufficiente, a la utilización indefinida del producto, a desastres naturales, etc.

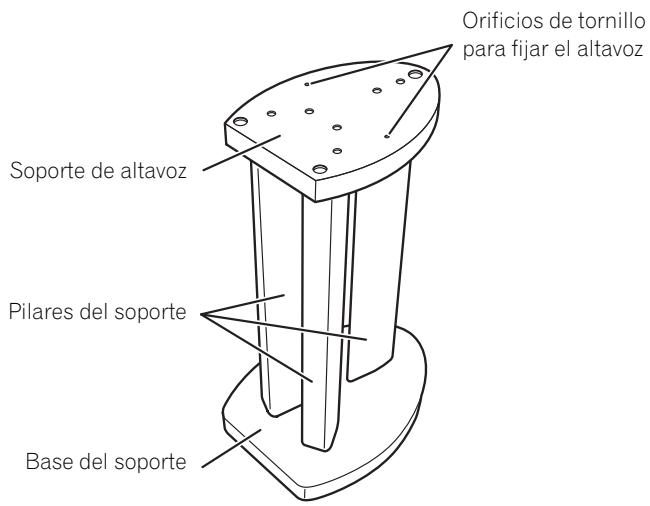

Nomenclatura

Montaje de los altavoces en los soportes

Para el montaje del soporte de altovoz y para montar el altovoz en el soporte necessitará un destornillador de cabeza en cruz de時間 mediano.

Montaje de los soportes de altovoz

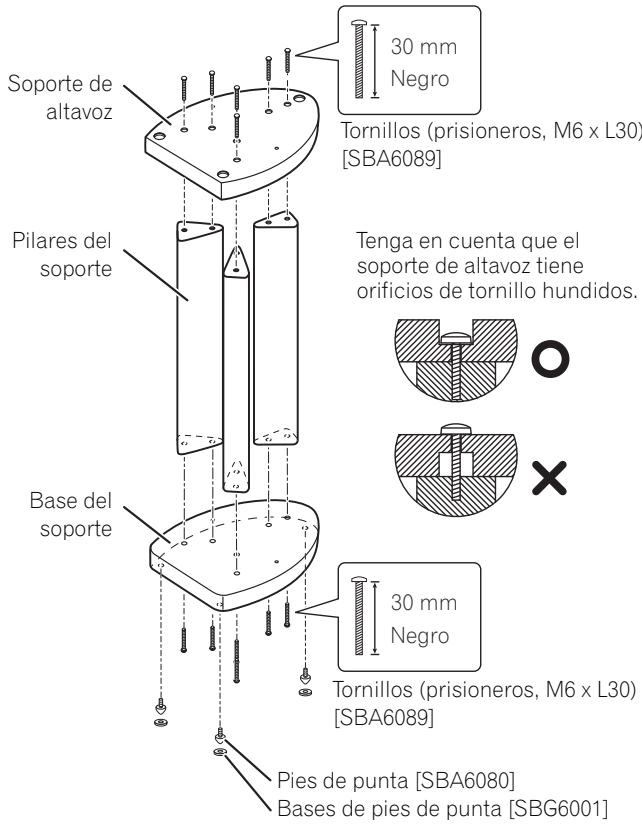

Monte los soportes de altovoz como se ilustra a continuacion.

Alinee las ranuras de tornillo de la base del soporte y del soporte de altovoz con los orificios de tornillo de los tres pilares, e inserteoniances los tornillos y apiételos.

Precaución

Realice el montaje del soporte sobre una superficie plana que sea relativamente blanda (como encima de una alfombra).
- Asegürese de insertar los tornillos en los orificios de tornillo como se muestra arriba (con la cabeza del tornillo escondida) cuando fije el altovoz. El montaje Incorrecto podra occasionar daños o heridas si el altovoz se Cayera del soporte.

Cuando utilise los pies de punta

Este soporte de altavoz incluye pies de punta que usted pourrait utiliser para aíslar del piso el altavoz. Se recomiendaemployar los pies de punta cuando se ponen los soportes sobre una alfombra gruesa (para mayor estabilidad), o para mejorar el sonido cuando se ponen los soportes sobre una superficie dura reverberante (como pueda ser un piso de hormigón o de madera). Emplee las bases de los pies de punta para evaporar rayadas en el piso o en除外 superficiesdonde se pongan los soportes.

1 Gire los pies de punta para introducirlos en las piezas metálicas roscadas empotradas en la base del soporte.
2 Pongas las bases de los pies de punta en los+puntos de los trespiesde punta golpeandolas aldejar apoyado el soporte de altavoz sobre su base.

3 Coloque el soporte de altoz sobre las bases de los pies de punta y confirme que el soporte de altoz no se mueva.

Precaución

• Tenga presente que these pernos son metálicos y puntiagudos y pueda darar la moqueta. Asegúrese de poder un paño o base adequada antes del montaje.
• Emplee siempre las bases de los pies de punta, con la superficie dentada arriba como punto de entrada de los pies de punta.

0

X

Si no emplea las bases de los pies de punta para colocar los altavoces, es posible que los pies de punta Cause n daños en el piso. Le recomendamos que emplee las bases de los pies de punta si se propone/utilizar los pies de punta.

Cuando se empleen las pastillas antideslizantes

Cuando utilise los pies de punta de altovoz:

Para evaporar accidentes y heridas, emplee tornillos para fazer el altovoz a los soportes de altovoz. Tenga presente que hay tuercas de fijacion incorporeadas en la base de altovoz (vea la ilustracion seguiente).

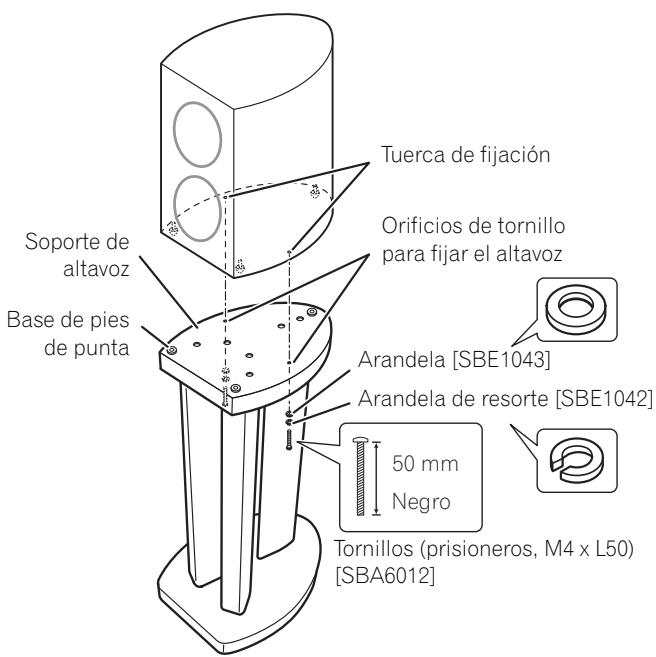

Fije el altovoz al soporte de altovozemployando la arandela,la arandela de resorte y los tornillos de 50 mm como se muestra a continuacion.

Cuando no utilise los pies de punta de altovoz:

Para registrar accidentes y heridas, emplee tornillos para fjjar el altovoz a los soportes de altovoz. Tenga presente que hay tuercas de fjacion incorpuras en la base de altovoz (vea la ilustracion seguiente).

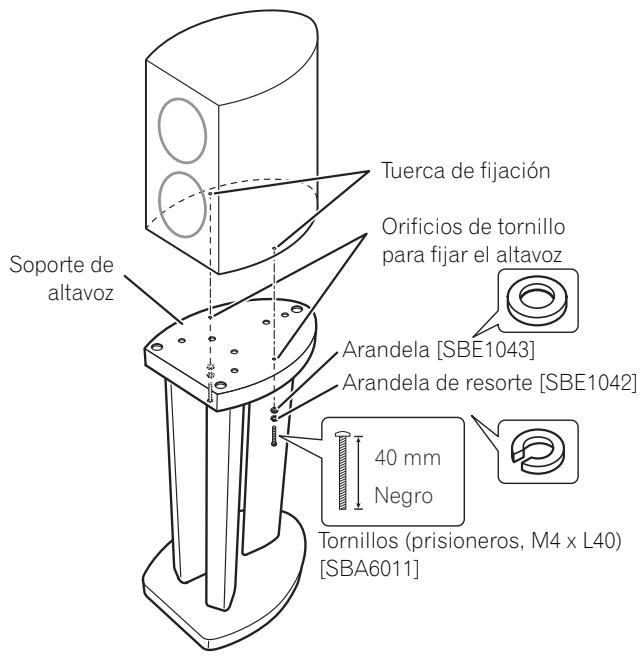

Fije el altavoz al soporte de altavozemployando la arandela,la arandela de resorte y los tornillos de 40 mm como se muestra a continuacion.

Mantenimiento del soporte

• Utilice un paño de pulir o uno seco para limpiar el polvo y la suciedad.
• Si el soporte está muy sucio, emplee un paño suave humedecido en limpiador neutro diluido en cinco oareth partes de agua. Finalmente, fróteo otra vez con un paño seco. No utilise cera ni detergentes para muebles.
• No utilise nunca disolventes, bencina, rociadores de insecticidas nithers agentes quimicos sobre el soporte nioca del本身就是, ya que pueda corroer las superficies.

Especillasiones

Dimensiones externas . 310 (An) mm x 604 (Al) mm x 404 (Prf) mm Peso . 6,5 kg

Accesorios suministrados

Base del soporte	2
Soporte de altovoz	2
Pilares del soportes	6
Pies de punta [SBA6080]	6
Bases de pies de punta [SBG6001]	6
Pastillas antideslizantes [FREC067]	8
Tornillos (prisioneros, M6 x L30) [SBA6089]	24
Tornillos (prisioneros, M4 x L40) [SBA6011]	4
Tornillos (prisioneros, M4 x L50) [SBA6012]	4
Arandelas de resorte [SBE1042]	4
Arandelas [SBE1043]	4
Manual de instructcciones [FRRD-235]	1

Nota

• Especillas y diseño susertos a posibles Cambios sin previo avisado aughtas del producto.
• El número de producto se Mentiona arriba entre corchetes.

Numero de las piezas de reemplazo

Nombre de la parte	N.° de parte
• Protector (Parte superior)	SHA6182
• Protector (Intermedio)	SHA6184
• Protector (Parte inferior)	SHA6183
• Protector (Base del soporte)	SHA6188
• Protector (Soporte de altavoz)	SHA6185
• Caja de embalaje (Sólo el CP-81B-K)	SHG6402
• Caja de embalaje (Sólo el CP-81B-MK)	SHG6403
• Bolsa de polietileno (Base del soporte)	SHL6092
• Bolsa de polietileno (Soporte de altavoz)	SHL6038
• Bolsa de polietileno (Pilares del soportes)	SHL6093
• Lámina de protección (Base del soporte)	SHC6087
• Lámina de protección (Soporte de altavoz)	SHC6015
• Lámina de protección (Pilares del soportes)	SHC6088

Publicado por Pioneer Corporation.

Todoosderechosreservados.

Obrigado por ter adquirido este produits Pioneer.

Publicado por Pioneer Corporation.
