Tipo de produto	Base para alto-falantes Pioneer S-81B-LR-K, S-81B-LR-QL, S-81B-LR-W
Marca	Pioneer
Modelo	CP81B-MK
Dimensões (L x A x P)	310 mm x 604 mm x 404 mm
Peso	6,5 kg
Material	Metal (pontas de desacoplamento) e plástico (bases, almofadas)
Acessórios fornecidos	2 bases de pedestal, 2 suportes de alto-falante, 6 montantes, 6 pontas de desacoplamento, 6 bases de ponta, 8 almofadas antiderrapantes, 24 parafusos M6x30, 4 parafusos M4x40, 4 parafusos M4x50, 4 arruelas de pressão, 4 arruelas, manual de instruções
Ferramentas necessárias	Chave de fenda Phillips de tamanho médio
Funções principais	Suporte estável para alto-falantes, desacoplamento via pontas, melhoria acústica
Manutenção e limpeza	Pano macio seco ou ligeiramente úmido com detergente neutro diluído; evitar diluente, benzina, cera
Segurança	Usar apenas os parafusos fornecidos; colocar sobre superfície estável; remover o alto-falante antes de mover; usar as bases de ponta para evitar arranhões
Peças de reposição e reparabilidade	Peças de reposição disponíveis: protetores (superior, meio, fundo, base, suporte), estojos de embalagem, saquinhos, envelopes. Números de peça fornecidos
Garantia / Responsabilidade	Pioneer se isenta de qualquer responsabilidade em caso de montagem incorreta, instalação inadequada ou desastre natural

Perguntas frequentes - CP81B-MK PIONEER

Quais modelos de alto-falantes são compatíveis com a base Pioneer CP81B-MK?

Esta base foi projetada exclusivamente para os alto-falantes Pioneer S-81B-LR-K, S-81B-LR-QL e S-81B-LR-W. O uso de outros alto-falantes pode causar instabilidade e risco de queda.

Como montar a base de alto-falante CP81B-MK?

Monte os três montantes entre a base da base e o suporte do alto-falante alinhando as fendas dos parafusos. Use uma chave de fenda Phillips para apertar os parafusos M6x30 fornecidos. Faça a montagem em uma superfície plana e macia (ex. tapete) para evitar danificar a base.

Como fixar o alto-falante na base?

Coloque o alto-falante no suporte e fixe-o com os parafusos adequados: use os parafusos M4x50 com arruelas e arruelas de pressão se usar as pontas de desacoplamento, ou os parafusos M4x40 sem pontas. Aperte firmemente.

Para que servem as pontas de desacoplamento fornecidas?

As pontas de desacoplamento isolam a base do chão, melhorando a estabilidade e a qualidade do som. Elas são recomendadas em tapetes grossos ou superfícies duras. Sempre use as bases de ponta para evitar arranhões no chão.

Como instalar as pontas de desacoplamento?

1. Aparafuse cada ponta no encaixe metálico roscado sob a base. 2. Coloque as bases de ponta nos locais de contato. 3. Coloque a base sobre as bases e verifique a estabilidade.

Posso usar a base sem as pontas de desacoplamento?

Sim. Nesse caso, use os parafusos M4x40 e as almofadas antiderrapantes fornecidas para estabilizar a base. As pontas não são obrigatórias.

Como mover a base com o alto-falante?

Remova primeiro o alto-falante da base, depois mova a base segurando-a pelos montantes. Nunca mova o conjunto montado, pois pode cair e causar ferimentos.

Como fazer a manutenção da base CP81B-MK?

Tire o pó com um pano seco ou um pano de lustrar. Para sujeira persistente, use um pano macio embebido em detergente neutro diluído em 5 a 6 vezes seu volume de água, depois seque com um pano seco. Nunca use cera, diluente, benzina ou inseticida.

Quais são as precauções de segurança essenciais?

1. Use apenas os parafusos fornecidos. 2. Coloque a base sobre uma superfície estável e plana. 3. Coloque apenas os alto-falantes compatíveis. 4. Ao usar as pontas, instale sempre as bases para proteger o chão. 5. Mantenha as pontas fora do alcance das crianças.

Onde encontrar peças de reposição para o CP81B-MK?

As peças de reposição (protetores, estojos, saquinhos, etc.) estão listadas no manual de instruções com seus números de peça (ex. SHA6182). Contate o serviço pós-venda da Pioneer ou consulte o site para encomendar.

MANUAL DE UTILIZADOR CP81B-MK PIONEER

Leia por favor estas instruções de utilizesçao na sua totalidade para fazer a saber como montar eutilizar correctamente o seu produits. Depois de terminar a leitura das instruções, guarde-as num local seguro para referencia futura.

Este suporte de coluna s o pod erutilado com os seguentes sistemas de colunas Pioneer: S-81B-LR-K, S-81B-LR-QL, ou S-81B-LR-W.

Antes de partir

Antes de instalar o seu Sistema de columnas, recomendamos a leitura completeness do manuals de instruções do seuSYSTEMA.

Precação

• Quando fixar a coluna ao seu suporte, utilize aspas os parafusos fornecidos.
• Não coloque ou suporte numa superficie instável ou inclinada. O suporte pode cair, causando ferimentos.
• Não utilize nenhumSYSTEMadecolunasdiferente daquele para o qual este aparelho foi concebido. O suporte pode abater e ficar danificado, e a coluna pode cair e causar ferimentos.
• Quando deslocar a colunas e a sua base, separe primeiro a coluna da base. Desloque(depais a base, segurando pelas hastes.
• Coloque o suporte numa superficie estável e plana. A disposicao do suporte numa superficie instavel pode ser perigosa.

Importante

• A Pioneer não assume qualquer responsabilitadede sobredanos resultants da montagem, fixação deficiente, reforcoinsumificente, mautilização do produits, actos da natureza, etc.

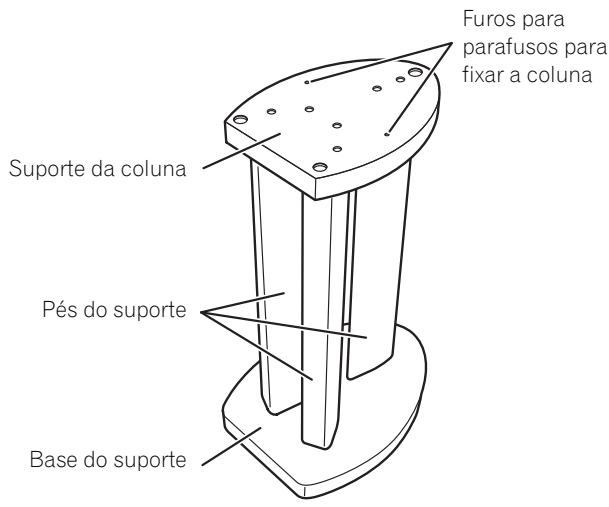

Nomes das peças

Fixação das colunas aos suportes

É nécessária uma chave Phillips média para montar o suporte de coluna e para fixar a coluna.

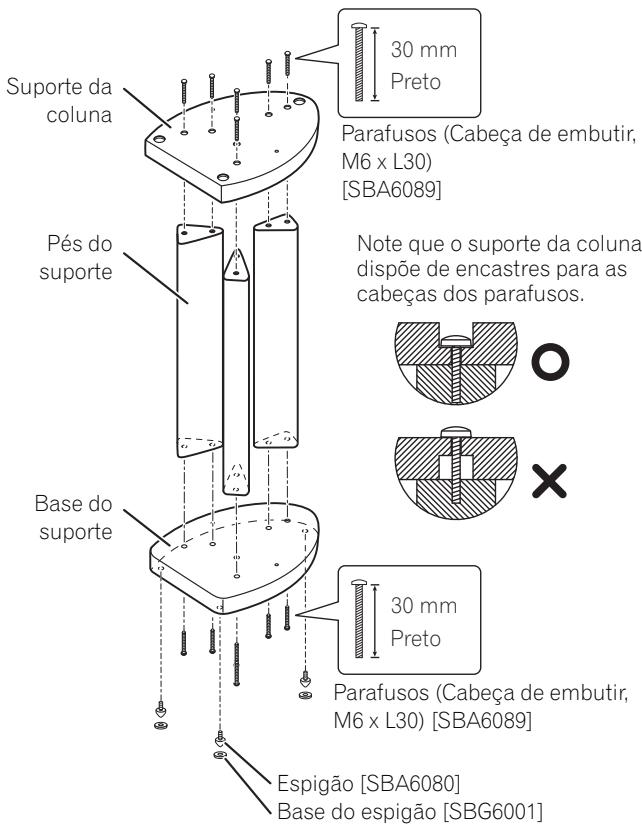

Montagem dos suportes das colunas

Monte os suportes, tal como ilustrado abaixo.

Alinke as ranhuras dos parafusos na base do suporte e no suporte da coluna com os orificios dos parafusos nas tres pernas. Insira(before os parafusos é aperte.

Precauçao

• Certifique-se que monta o suporte numa superficie plana e relativamente macia (tal como um tapete).
• Quando fixar a coluna, certifique-se que os parafusos são introduzidos nos seu furos tal como ilustrado acima (com aCESSA do parafuso embutida). Uma montagem Incorrecta pode resultar em danos ou ferimentos, se a coluna cair do seu suporte.

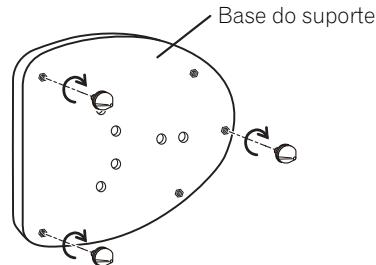

Quandoutilizarosespigoes

Este suporte de coluna inclui espigões que podem ser realizados para isolar a coluna do chão. Os espigões são recomendados quando colocar o suporte sobre um tapete grosso (para estabilitadade adicular), ou para melhorar o som quando colocar sobre um chão duro reverberante (tal como cimento oumadeira). Utilize as bases protectoras dos espigões para évitar riscar o chão ou a superficie sobre a qual a coluna for colocada.

1 Rode os espigões nos orificios roscados embutidos na parte de baixo da base do suporte.
2 Coloque as bases dos espigões nas posições sobre os pontos dosTRS espigões acertam quando o suporte da coluna for colocado na sua posicao.

3 Coloque o suporte da coluna sobre as bases dos espigões e verifique que o suporte não abana.

Precação

• Note que os espigões são de metal afiado, PODENDO DANIFICAR o soalho. Estenda um pano ou uma base adequada antes de efectuar a montagem.
• Utilize sempre as bases dos espigões como muito, com a superficie pretendida voltada para cima, de modo RECEIVER a ponta do espigo.

Não utilize as bases dos espigões quando instalar as colunas, pouco os espigões podem danIFICAR o chão. Se tencionar utilizes os espigões, aconselhamos vivamente autilização das bases dos espigões.

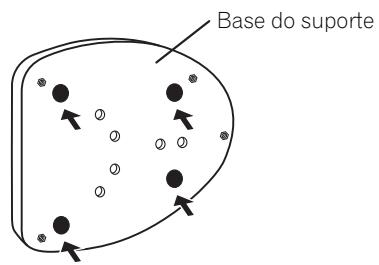

Quando utilizes bases anti-derrapantes

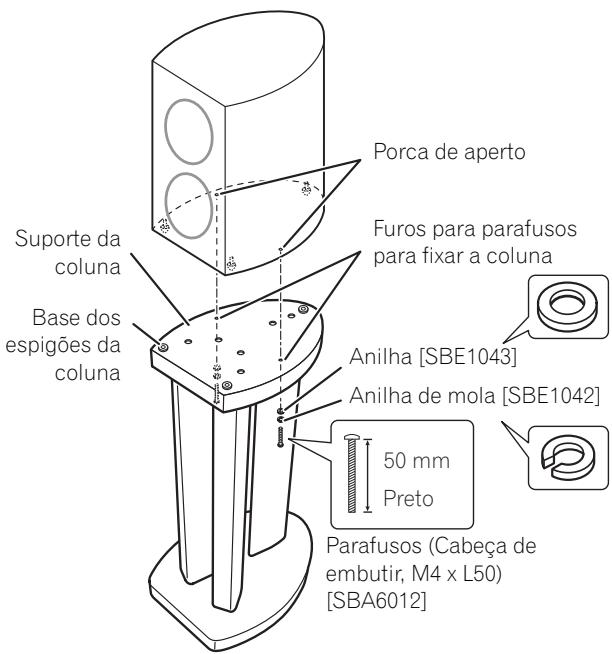

Quandoutilizarosespigoesda coluna:

Para evaporar acidentes ou ferimentos, utilize por favor parafusos para fixar a coluna ao suporte de coluna. Note que ha porcas de aperto nas bases das colunas (ver abaixo).

Fixe a coluna ao suporte de coluna'utilizando uma anilha, uma anilha de mola e os parafudos de 50~mm , tal como ilustrado abaixo.

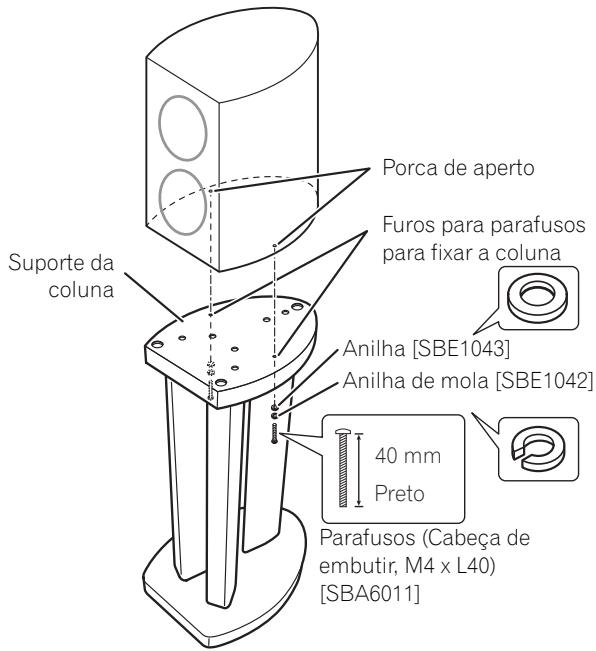

Quando não utiliser os espigões da coluna:

Para registrar accidentes ou ferimentos, utilize por favor parafusos para fixar a coluna ao suporte de coluna. Note que ha porcas de aperto nas bases das colunas (ver abaixo).

Fixe a coluna ao seu suporte'utilizing uma anilha, uma anilha de mola e parafusos de 40 mm, tal como ilustrado abaixo.

Manutenção dos suportes

• Utilize um pano de polir ou um pano seco para limpar o pó esujidade.
• Se o suporte estiver muito sujo, utilize um pano embebido num detergente neutro, diluido cinco ou vezes quando é区管委会, e torcido bem. Passedecessumpano seco.Naoutilizeceraoudetergentes para mobiliarias.
• Não utilize nunca dilentes, benzina, sprays insecticides ou outras produits químico,;neste ou proxies destes suportes, poised tal correirá as superfícies.

Especificações

Dimensoes externas. 310 (L) mm x 604 (A) mm x 404 (P) mm
Peso. 6,5 kg

Acessórios fornecidos

Base do suporte	2
Suporte da coluna	2
Pés do suporte	6
Espigão [SBA6080]	6
Base do espigão [SBG6001]	6
Almofadas anti-derrapante [FREC067]	8
Parafusos (Cabeça de embutir, M6 x L30) [SBA6089]	24
Parafusos (Cabeça de embutir, M4 x L40) [SBA6011]	4
Parafusos (Cabeça de embutir, M4 x L50) [SBA6012]	4
Anilhas de mola [SBE1042]	4
Anilhas [SBE1043]	4
Manual de instruções [FRRD-235]	1

Nota

• Especificações e conceção sujeitas a possível modificationsem aviso prévio, devido a melhoramentos.
• O número das peças encontrar-se entre parenteses rectos.

Número de peças de substituição
Nome da pena	Número da pena
• Protector (Topo)	SHA6182
• Protector (Central)	SHA6184
• Protector (Base)	SHA6183
• Protector (Base do suporte)	SHA6188
• Protector (Suporte da coluna)	SHA6185
• Caixa de acondicionamento (CP-81B-K apenas)	SHG6402
• Caixa de acondicionamento (CP-81B-MK apenas)	SHG6403
• Saco de proteção (Base do suporte)	SHL6092
• Saco de proteção (Suporte da coluna)	SHL6038
• Saco de proteção (Pés do suporte)	SHL6093
• Saco de polietileno (Base do suporte)	SHC6087
• Saco de polietileno (Suporte da coluna)	SHC6015
• Saco de polietileno (Pés do suporte)	SHC6088
