設置揚聲器系統之前，建議熟讀使用的系統操作手冊。

注意

• 將揚聲器固定在揚聲器支架時，僅限使用附件提供的螺絲。
• 請勿將支架擺放在不穩定和/或傾斜的地方。支架和揚聲器可能有掉下受傷的危險。
  ·請勿使用指定以外的揚聲器系統，否則支架損壞和/或有受傷的可能。
• 移動揚聲器和支架時，首先將揚聲器從支架卸下來，然後再移動支架，請用支架桿。
• 請將支架放置在穩定平坦的表面；放在不穩定的表面會有危險。

重要

·日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、誤用以及由自然行為所引起的故障，不負責一切損害的賠償責任。

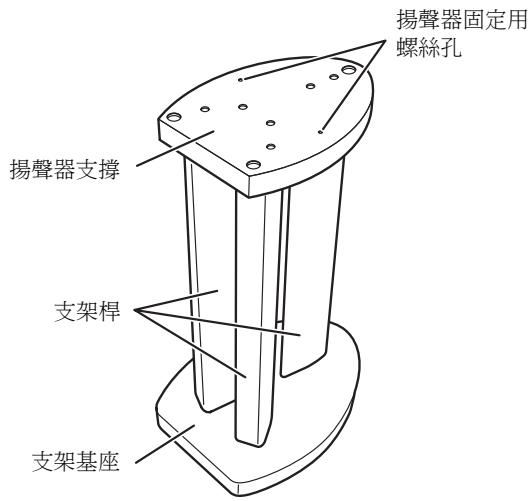

零件名稱

揚聲器安裝支架

組裝揚聲器基座和安裝揚聲器需要使用中型的十字螺絲起子。

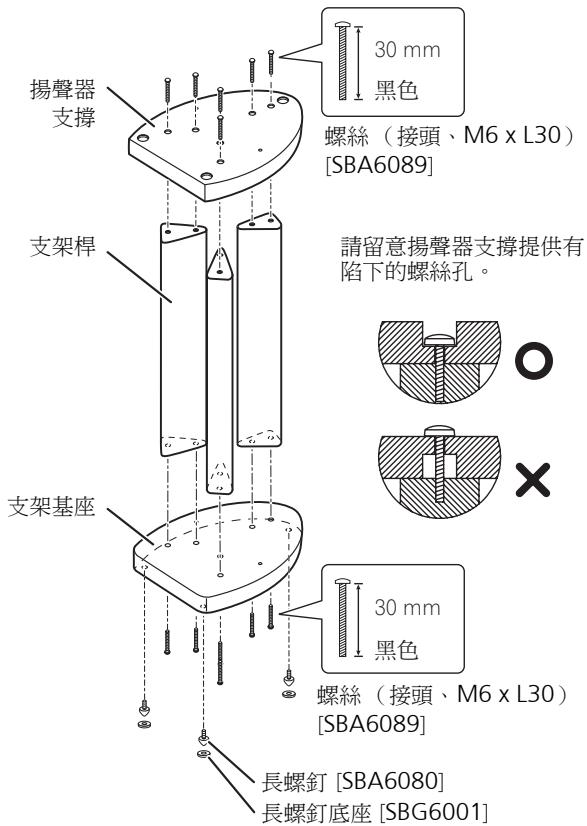

組裝揚聲器支架

請如下圖所示，組裝揚聲器支架。

使用三根支架桿的螺絲孔，對準支架基座和揚聲器支撐的螺絲孔。插入螺絲并旋緊。

注意

·請確認組裝支架時，放在相對地比較軟的平坦表面進行（如毯子）。
- 固定揚聲器時，請確認螺絲插入前述的螺絲孔中（螺絲頭隱蔽）。揚聲器從支架上掉下時，錯誤的安裝會帶來損壞或受傷。

使用長螺釘時

揚聲器支架包含使用於從地板上隔離揚聲器的長螺釘。將支架放置在有厚度的地毯上（為加強穩定性），或在硬的反射回音（例如水泥地或木製地板）上放置支架時，為取得更佳的音效，建議使用長螺釘。為了避免安置支架的地板或其他表面擦傷，請使用附件的長螺釘底座。

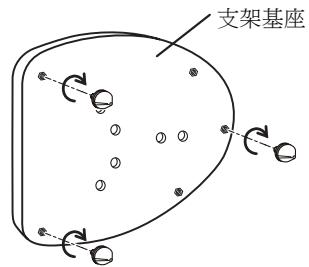

1 將長螺釘擰入埋置支架基座底部的螺紋金屬墊片。
2 將長螺釘底座放在放置于揚聲器支架時要插入三支長螺釘的位置。

3 將揚聲器支架放在長螺釘底座上，並確認揚聲器基座不搖擺。

注意

• 由於長螺釘是鋒利的金屬，請留意可能會使地板受到損傷。因此，安裝前請先確認在地板上鋪上布塊或適當的底墊。
• 請務必使用如圖所示的長螺釘底座，使凹陷表面朝上已承受長螺釘尖端。

若放下揚聲器時不使用長螺釘底座，長螺釘可能會傷害到地板。如果您想使用長螺釘，我們大力推薦您使用長螺釘底座。

使用防滑墊片時

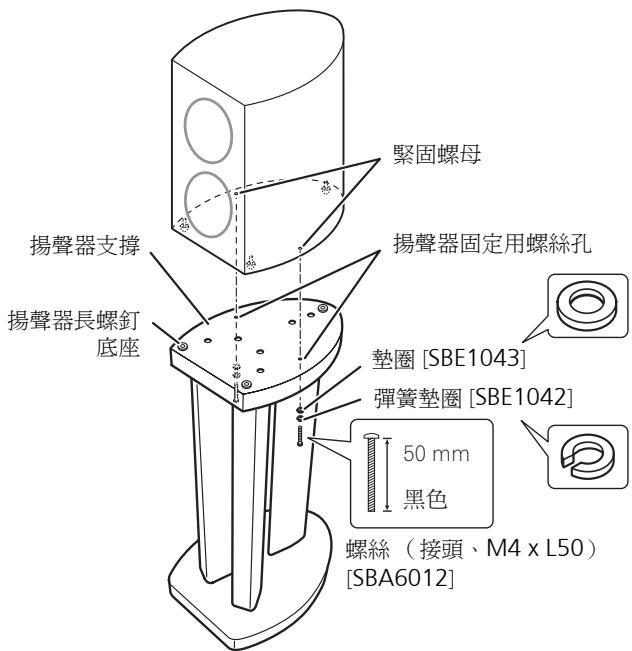

使用揚聲器長螺釘時：

為避免發生事故或受傷，請使用螺絲將揚聲器固定於支架上。請注意揚聲器基座配備有緊固螺母（參照下圖）如圖所示。

請將用墊圈、彈簧墊圈和 50mm 長的螺絲固定揚聲器支撐。

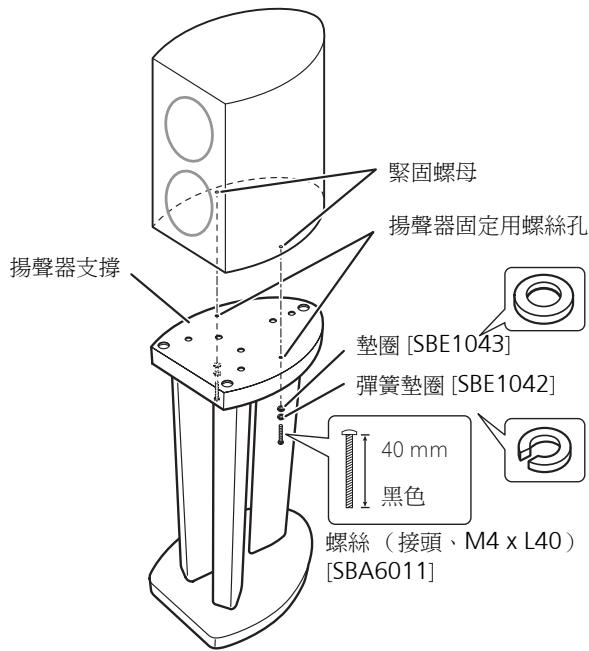

不使用揚聲器長螺釘時：

為避免發生事故或受傷，請使用螺絲將揚聲器固定於支架上。請注意揚聲器基座配備有緊固螺母（參照下圖）如圖所示。

請將用墊圈、彈簧墊圈和 40mm 長的螺絲固定揚聲器支撐。

支架的維護

·請用抛光布或乾布擦拭灰塵或骯臟的地方。
- 機箱或支架太骯臟時，請用五或六倍的水加入中性洗衣劑溶液，然後用沾水擦布擦拭。最後，請再用乾布擦拭。請勿用家具用的打蠟或清潔劑。
- 由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、揮發油、殺虫劑或其他化學藥品。

規格

螺絲（接頭，M6×L30）[SBA6089] 24

螺絲（接頭，M6×L40）[SBA6011] 4

螺絲（接頭，M6×L50）[SBA6012] 4

弹簧垫圈[SBE1042] 4

垫圈[SBE1043] 4

操作手册 [FRRD-235] 1

備註

·規格及設計有因產品改善而有所變更，恕不另行通知。
·產品號碼寫在上述括號中。

更換部件號碼

部件名稱	部件號碼
·防護設備（頂端）	SHA6182
·防護設備（中間）	SHA6184
·防護設備（底部）	SHA6183
·防護設備（支架基座）	SHA6188
·防護設備（揚聲器支撐）	SHA6185
·包裝箱（僅適用於CP-81B-K）	SHG6402
·包裝箱（僅適用於CP-81B-MK）	SHG6403
·塑膠袋（支架基座）	SHL6092
·塑膠袋（揚聲器支撐）	SHL6038
·塑膠袋（支架桿）	SHL6093
·防護紙（支架基座）	SHC6087
·防護紙（揚聲器支撐）	SHC6015
·防護紙（支架桿）	SHC6088

日本先鋒公司出版。

版權 © 2008 日本先鋒公司。

版權所有。
