CP-4EX - 唱盘 PIONEER - 免费用户手册

产品类型	适用于先锋S-4EX音箱的底座
品牌	PIONEER
型号	CP-4EX
尺寸（长 x 高 x 深）	360 x 570 x 485 毫米
重量	13.9 千克
随附配件	螺丝（一体式头部 M5 x L55）、弹簧垫圈、垫圈、软木垫片、使用说明书
预期用途	固定先锋S-4EX音箱
安装	使用S-4EX音箱附带的隔离脚钉、软木垫片及提供的螺丝
维护与清洁	使用干燥或稍微湿润的软布，配合稀释的中性清洁剂；避免使用稀释剂、汽油、杀虫剂
安全注意事项	请勿与其他音箱一起使用；需放置在稳定平坦的表面；不要放在不稳定表面上；仅使用提供的螺丝
零部件与可维修性	先锋提供备件；零件编号请参见手册
一般信息	专为先锋S-4EX音箱设计；规格和设计如有变更，恕不另行通知

常见问题 - CP-4EX PIONEER

固定音箱到底座需要什么螺丝刀？

需要十字螺丝刀来固定音箱到底座上。

这个底座可以用于其他音箱而非S-4EX吗？

不行，此底座只能与先锋S-4EX音箱一同使用。与其他音箱一起使用可能导致失衡和跌落。

如何在底座上安装隔离脚钉？

在底座底板底部的三个位置安装隔离脚钉，然后安装两个辅助脚以防止倾倒。接着将脚钉底座放在地面上并调整高度。

安装后底座晃动怎么办？

旋转隔离脚钉调整其高度，然后逆时针拧紧脚钉螺母。同时调整辅助脚，使脚与地面之间保持1-2毫米的间隙。

如何清洁CP-4EX底座？

使用干燥柔软的布除尘。如果底座很脏，使用浸湿于稀释的中性清洁剂（5-6倍水）的软布，然后用干布擦干。切勿使用稀释剂、汽油或杀虫剂。

底座附带哪些配件？

配件包括：螺丝（一体式头部M5 x L55）×2、弹簧垫圈×2、垫圈×2、软木垫片×3以及使用说明书。

是否必须使用隔离脚钉底座？

是的，必须使用隔离脚钉底座，以免刮伤地面或安装表面。单独使用脚钉可能会造成划痕。

如何安全地移动音箱和底座？

首先从底座上取下音箱，然后握住底座的支柱移动。切勿一次性移动整体。

底座的尺寸和重量是多少？

尺寸为360 mm（长）x 570 mm（高）x 485 mm（深），重量为13.9千克。

先锋是否对因错误组装造成的损坏负责？

先锋对因组装不当、安装错误、使用不当或自然灾害造成的损坏不承担任何责任。

用户手册 CP-4EX PIONEER

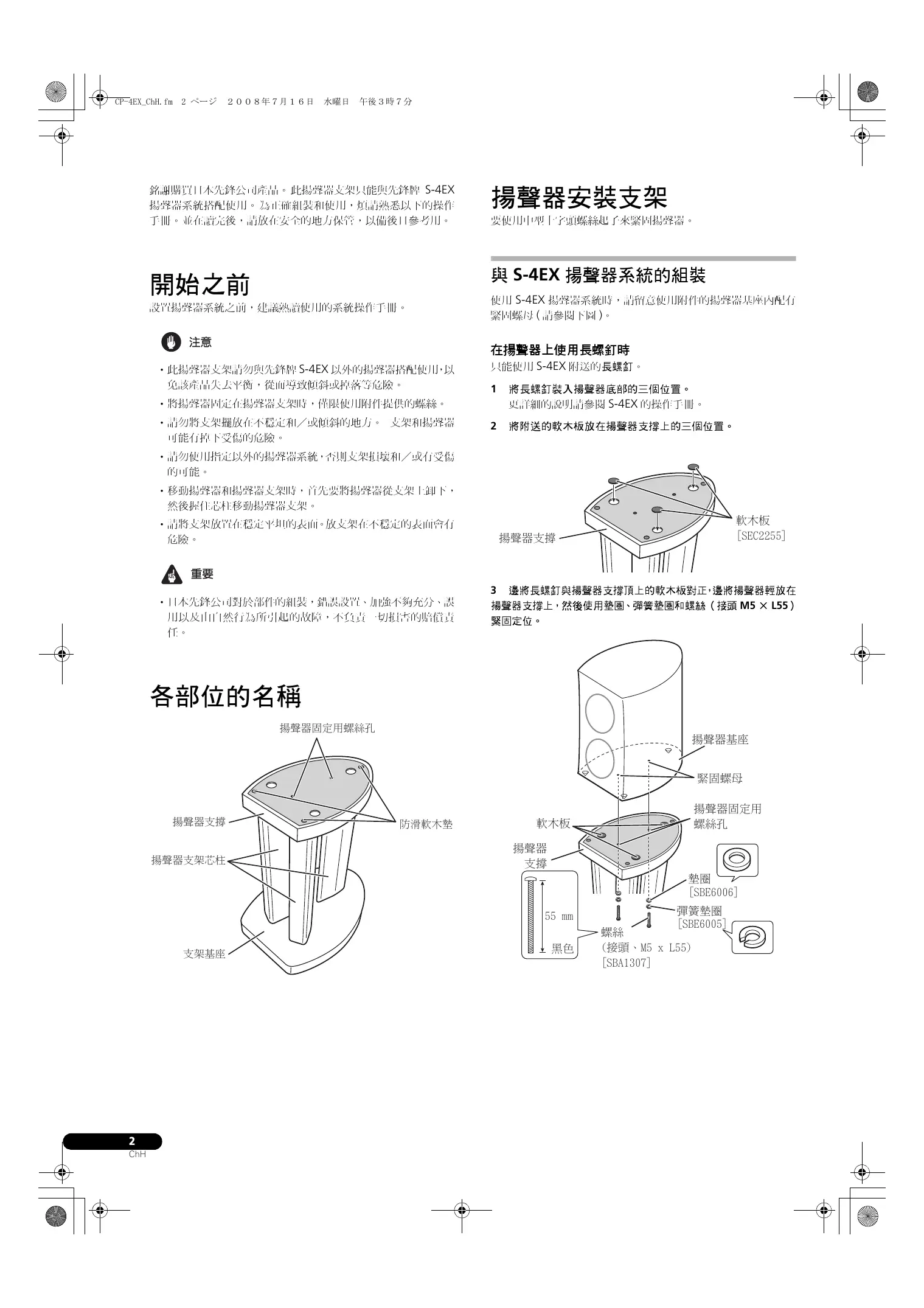

銘謝購買日本先鋒公司產品。此揚聲器支架只能與先鋒牌 S-4EX 揚聲器系統搭配使用。為正確組裝和使用，煩請熟悉以下的操作手冊。並在讀完後，請放在安全的地方保管，以備後日參考用。

開始之前

設置揚聲器系統之前，建議熟讀使用的系統操作手冊。

注意

·此揚聲器支架請勿與先鋒牌S-4EX以外的揚聲器搭配使用，以免該產品失去平衡，從而導致傾斜或掉落等危險。
·將揚聲器固定在揚聲器支架時，僅限使用附件提供的螺絲。
·請勿將支架擺放在不穩定和/或傾斜的地方。 支架和揚聲器可能有掉下受傷的危險。
·請勿使用指定以外的揚聲器系統，否則支架損壞和／或有受傷的可能。
- 移動揚聲器和揚聲器支架時，首先要將揚聲器從支架上卸下，然後握住芯柱移動揚聲器支架。
·請將支架放置在穩定平坦的表面。放支架在不穩定的表面會有危險。

重要

·日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、誤用以及由自然行為所引起的故障，不負責一切損害的賠償責任。

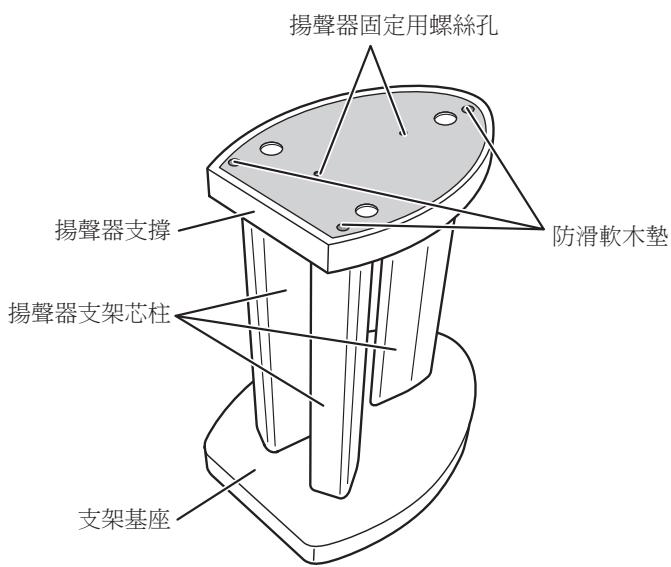

各部位的名稱

揚聲器安裝支架

要使用中型十字頭螺絲起子來緊固揚聲器。

與S-4EX揚聲器系統的組裝

使用 S-4EX 揚聲器系統時，請留意使用附件的揚聲器基座內配有緊固螺母（請參閱下圖）。

在揚聲器上使用長螺釘時

只能使用S-4EX附送的長螺釘。

1 將長螺釘裝入揚聲器底部的三個位置。

更詳細的說明請參閱S-4EX的操作手冊。

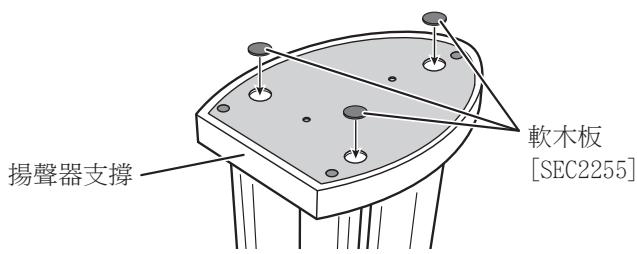

2 將附送的軟木板放在揚聲器支撐上的三個位置。

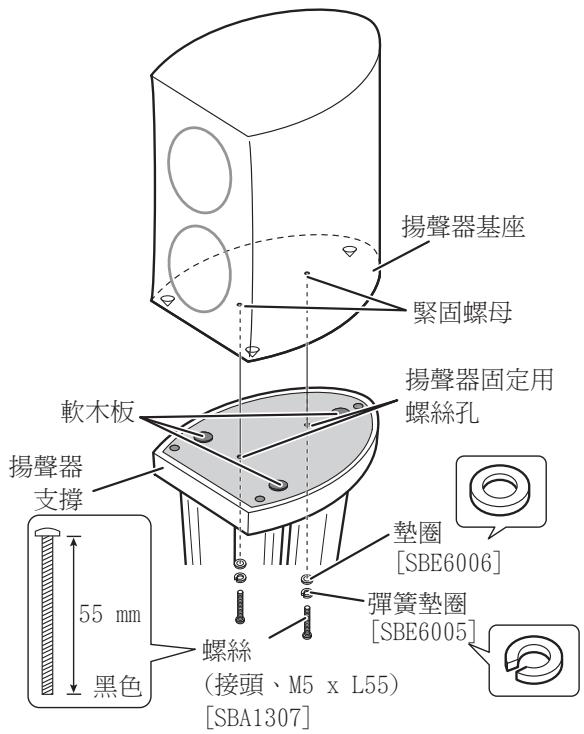

3 邊將長螺釘與揚聲器支撐頂上的軟木板對正，邊將揚聲器輕放在揚聲器支撐上，然後使用墊圈、彈簧墊圈和螺絲（接頭M5×L55）緊固定位。

將長螺釘安裝在揚聲器支架上時

只能使用S-4EX附送的長螺釘、長螺釘基座和輔助腳。

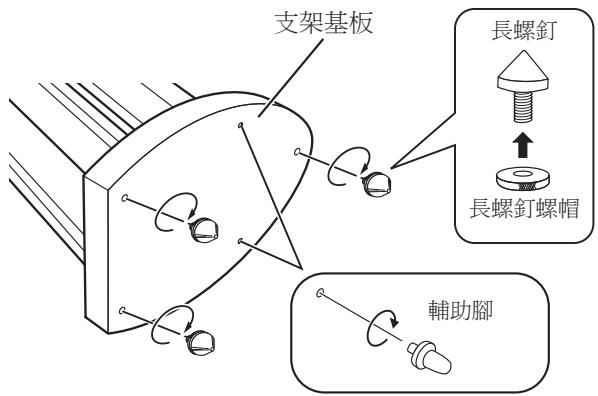

1 將長螺釘安裝在支架基板底部的三個位置，然後裝上兩個輔助腳以防止擺動。

2 將長螺釘基座放在要裝長螺釘的位置的地板上。

3 轉動長螺釘調整高度，然後反時針方向轉動長螺釘螺帽，以鎖定長螺釘的高度。
4 將揚聲器支架放在長螺釘基座上，並檢查確認揚聲器支架穩定毫不搖動。
5 轉動輔助腳調整高度。

調整高度，使腳和安裝表面之間留出約 1mm 之 2mm 的空隙。

6 反時針方向轉動螺帽，以鎖定高度。

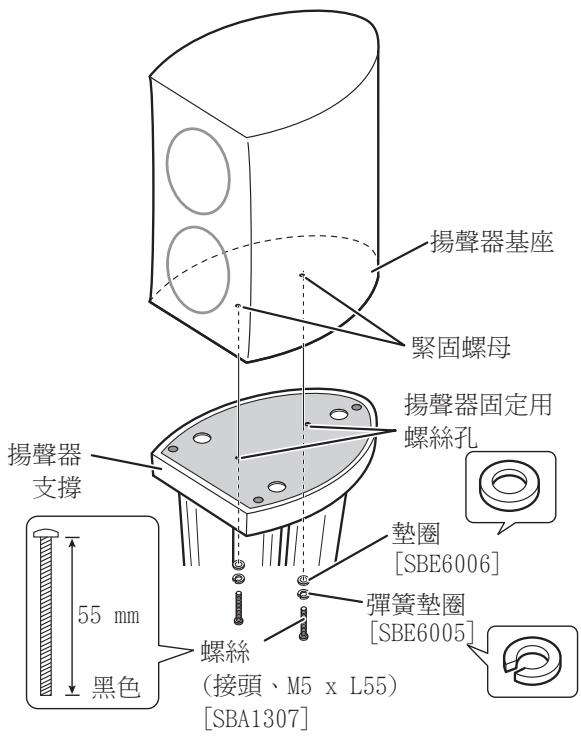

7 將揚聲器放在揚聲器支架頂上，並用墊圈、彈簧墊圈和螺釘（接頭 M5 × L55 ）將揚聲器固定在支架上。

注意

·安裝長螺釘時，將長螺釘那邊的揚聲器支架放在軟托架或軟表面上，以免留下傷痕。
·安裝長螺釘基座時，要如下圖所示使凹面朝上以承接長螺釘。

·不使用長螺釘基座而只使用長螺釘時，可能會導致地板或其他安裝表面擦傷。使用長螺釘時，請務必使用長螺釘基座。

其他資訊

支架的維護

·請用抛光布或乾布擦拭灰塵或骯臟的地方。
·支架太髒髒時，請用五到六倍的水加入中性洗衣劑溶液，然後用沾水擦布擦拭。最後，請用乾布擦拭。請勿用家具用的打蠟或清潔劑。
- 由於表面會受到侵蝕，在支架上或附近請絕對勿使用稀釋劑、揮發油、殺蟲劑或其他化學用品。

規格

外形尺寸..360（宽） mm× 570 （高） mm× 485 （深）mm重量. 13.9kg

附件

螺絲（接頭，M5×L55）[SBA1307] 2

彈簧墊圈[SBE6005]. 2

垫圈[SBE6006] 2

軟木板 [SEC2255] 3

操作手册 [SRD6100]

備註

·規格及設計有因產品改善而有所變更，恕不另行通知。
·產品號碼寫在上述括號中。

更換部件號碼

部件名稱	部件號碼
·防護設備(底部)	SHA2632
·防護設備(頂端)	SHA2631
·包裝箱	SHH1324
·防護紙	SHC1879

日本先锋公司出版。

版權 © 2008 日本先鋒公司。

版權所有。
