Type de produit	Socle d'enceinte pour enceinte acoustique S-4EX
Marque	PIONEER
Modèle	CP-4EX
Dimensions (L x H x P)	360 x 570 x 485 mm
Poids	13,9 kg
Accessoires fournis	Vis (tête intégrée M5 x L55), rondelles à ressort, rondelles, plaques de liège, mode d'emploi
Utilisation prévue	Fixation de l'enceinte acoustique Pioneer S-4EX
Installation	Utiliser les pointes de découplage fournies avec l'enceinte S-4EX, plaques de liège, et vis fournies
Entretien et nettoyage	Chiffon doux sec ou légèrement humide avec nettoyant neutre dilué; éviter diluant, benzine, insecticide
Précautions de sécurité	Ne pas utiliser avec d'autres enceintes; surface stable et plane; ne pas placer sur surface instable; utiliser uniquement les vis fournies
Pièces détachées et réparabilité	Les pièces de rechange sont disponibles auprès de Pioneer; numéros de pièces fournis dans la notice
Informations générales	Conçu exclusivement pour l'enceinte Pioneer S-4EX; spécifications et design sujets à modification sans préavis

FOIRE AUX QUESTIONS - CP-4EX PIONEER

Quel tournevis est nécessaire pour fixer l'enceinte sur le socle ?

Un tournevis à pointe cruciforme est requis pour fixer les enceintes sur le socle.

Puis-je utiliser ce socle avec une autre enceinte que la S-4EX ?

Non, ce socle doit être utilisé uniquement avec l'enceinte acoustique Pioneer S-4EX. L'utiliser avec d'autres enceintes pourrait provoquer un déséquilibre et une chute.

Comment installer les pointes de découplage sur le socle ?

Installez les pointes de découplage en trois endroits sur le fond de la plaque de base du socle, puis installez les deux pieds auxiliaires pour éviter le basculement. Placez ensuite les bases des pointes sur le sol et ajustez la hauteur.

Que faire si le socle vacille après installation ?

Faites tourner les pointes de découplage pour ajuster leur hauteur, puis serrez les écrous de pointe dans le sens antihoraire. Ajustez également les pieds auxiliaires pour qu'un espace de 1 à 2 mm subsiste entre les pieds et le sol.

Comment nettoyer le socle CP-4EX ?

Utilisez un chiffon doux et sec pour enlever la poussière. Si le socle est très sale, utilisez un linge doux trempé dans un nettoyant neutre dilué (5 à 6 fois son volume d'eau), puis essuyez avec un chiffon sec. N'utilisez jamais de diluant, benzine ou insecticides.

Quels accessoires sont fournis avec le socle ?

Les accessoires incluent : vis (tête intégrée M5 x L55) x2, rondelles à ressort x2, rondelles x2, plaques de liège x3 et le mode d'emploi.

Est-il nécessaire d'utiliser les bases des pointes de découplage ?

Oui, il est impératif d'utiliser les bases des pointes de découplage pour éviter de rayer le sol ou la surface d'installation. Les pointes seules peuvent causer des griffes.

Comment déplacer l'enceinte et le socle en toute sécurité ?

Retirez d'abord l'enceinte de son socle, puis déplacez le socle en le tenant par ses montants. Ne déplacez jamais l'ensemble en une seule fois.

Quelles sont les dimensions et le poids du socle ?

Les dimensions sont 360 mm (L) x 570 mm (H) x 485 mm (P) et le poids est de 13,9 kg.

Pioneer est-il responsable en cas de dommages dus à un mauvais assemblage ?

Pioneer décline toute responsabilité en cas de dégâts causés par un assemblage inadéquat, un montage incorrect, une utilisation inappropriée ou des catastrophes naturelles.

MODE D'EMPLOI CP-4EX PIONEER

Découvrez les nombreux avantages offerts en enregistrant votre produit en ligne maintenant sur http://www.pioneer.fr (ou http://www.pioneer.eu).

Enregistrez votre produit sur le site Web:

Nous vous remercions d'avoir acheté ce produit Pioneer. Ce socle d'enceinte doit être utilisé uniquement avec l'enceinte acoustique S-4EX de Pioneer. Veuillez lire attentivement ce mode d'emploi pour assembler et utiliser correctement le produit. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Avant de commencer

Avant d'installer ces enceintes acoustiques, nous vous conseillons de lire attentivement le mode d'emploi qui les accompagne.

Attention

• N'utilise pas ce socle avec des enceintes autres que la S-4EX de Pioneer, car il pourrait en être déséquilibré, ce qui le ferait basculer et provoquerait sa chute.
• Utilisez uniquement les vis fournies pour fixer l'enceinte sur son socle.
• Ne placez pas le socle sur une surface instable et/ou glissante. Le socle et l'enceinte pourraient tomber et causer des blessures.
• N'utilisez aucune enceinte autre que celles pour lesquelles ce produit a été conçu. Le socle pourrait tomber et être endommagé et/ou l'enceinte pourrait tomber et causer des blessures.
• Lorsque vous déplacez l'enceinte et le socle, retirez d'abord l'enceinte de son socle, puis déplacez le socle en le tenant par ses montants.
• Posez le socle sur une surface stable et plate ; il pourrait être dangereux de le placer sur surface instable.

Important

• Pioneer n'assume aucune responsabilité en cas de dégâts causés par un assemblage et un montage inadéquats, un renforcement insuffisant, une erreur d'utilisation, des catastrophes naturelles, etc.

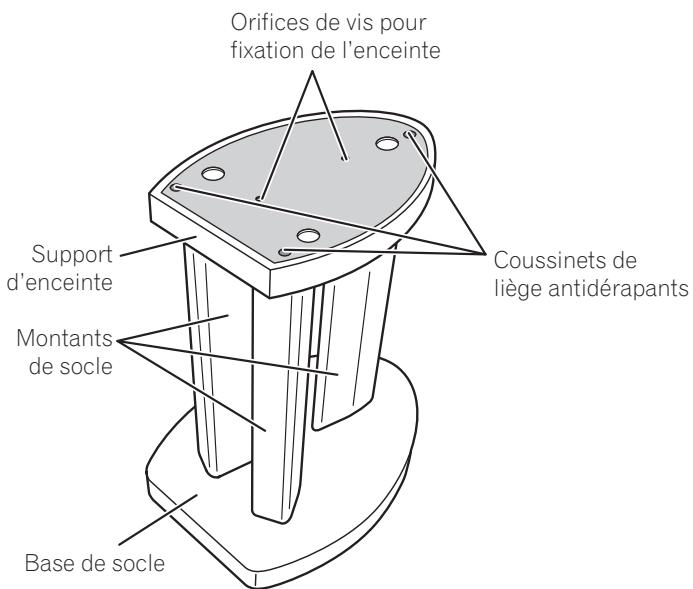

Fixation des enceintes sur les socles

Un tournevis à pointe cruciforme est nécessaire pour fixer les enceintes.

Assemblage avec l'enceinte acoustique s-4ex

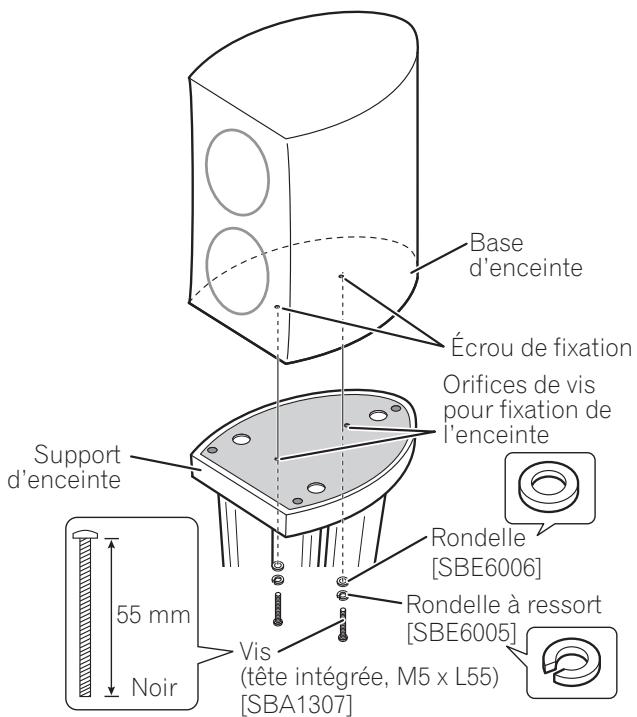

Si vous utilisez l'enceinte acoustique S-4EX, notez qu'un écrou de fixation est prévu sur le socle d'enceinte (voir ci-dessous).

À l'installation des pointes de découvragement sur l'enceinte

Utilisez uniquement les pointes de découplage fournies avec le S-4EX.

Installez les pointes de découplage en trois endroits sur le fond de l'enceinte.

Consultez le mode d'emploi du S-4EX si vous souhaitez des renseignements supplémentaires.

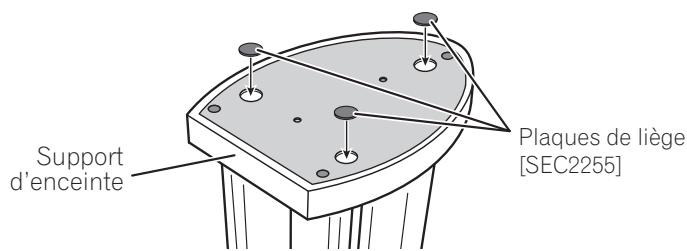

2 Appliquez les plaques de liège fournies en trois endroits sur le support d'enceinte.

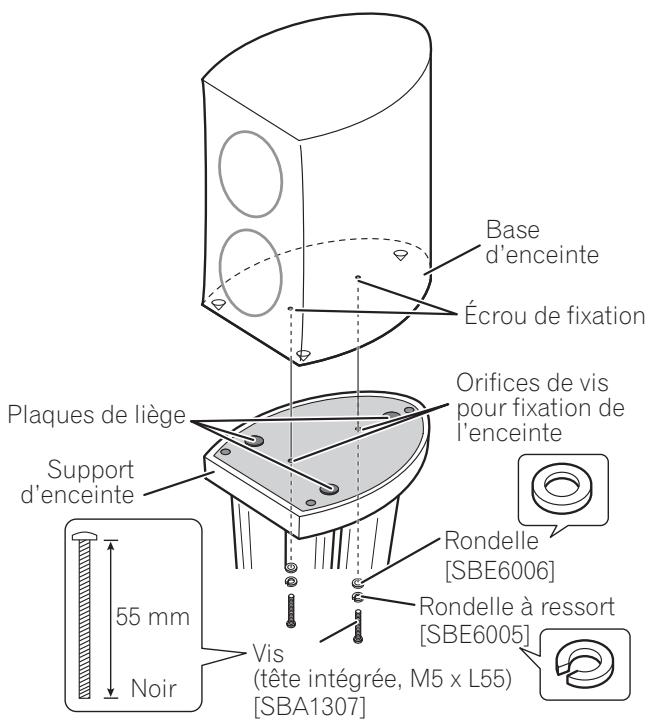

3 Posez doucement l'enceinte sur le support en alignant les pointes de découplage avec les plaques de liège sur le dessus du support d'enceinte, puis fixez-la au moyen des rondelles, des rondelles à ressort et des vis (tête intégrée M5 x L55).

Lors du montage des pointes de découplage sur le socle d'enceinte

Utilisez uniquement les pointes de découplage, les bases de pointes de découplage, et les pieds auxiliaires, fournis avec le S-4EX.

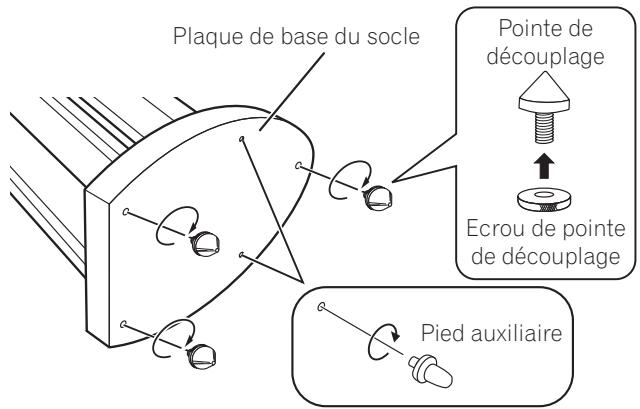

1 Installez les pointes de découplage en trois endroits sur le fond de la plaque de base du socle, puis installez les deux pieds auxiliaires pour éviter un basclement.

2 Placez les bases des pointes de découplage sur le sol à l'endroit où se trouveront les pointes de découplage. 3 Faites tourner les pointes de découplage pour ajuster leur hauteur, puis faites tourner les écrous de pointe dans le sens antihoraire pour fixer la hauteur des pointes. 4 Posez le socle d'enceinte sur les bases des pointes de découplage et assurez-vous qu'il ne vacille pas. 5 Faites tourner les pieds auxiliaires pour ajuster leur hauteur.

Ajustez la hauteur de sorte qu'un espace de 1 mm à 2 mm reste ouvert entre les pieds et la surface d'installation.

Faites tourner les écrous dans le sens antihoraire pour régler la hauteur. Posez l’enceinte sur le dessus du socle et servez-vous des rondelles, des rondelles à ressort et des vis (tête intégrée M5 x L55) pour immobiliser fermement l’enceinte sur le socle.

Attention

• À l'installation des pointes de décalage, posez les socles d'enceinte sur leur flanc sur une couverture ou une surface douce pour éviter de les griffer.
• Dirigez vers le haut le côté concave des bases de pointes de décalage pour recevoir la pointe comme illustré ci-dessous.

• Si les pointes de découplage sont utilisées sans leur base, des griffes risquent de se produire sur le plancher ou la surface d'installation des enceintes. Placez toujours les bases ad hoc lorsque vous utilisez les pointes de découplage.

Entretien du socle

• Utilisez un chiffon à lustrer ou un linge sec pour enlever la poussière et la saleté.
• Si le socle est très souillé, utilisez un linge doux trempé dans un produit de nettoyage neutre, dilué dans cinq à six fois son volume d'eau. En dernier lieu, essuyez avec un linge sec. N'utilisez pas de cire ou de détergent pour mobilier.
• N'employez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur ou à proximité du socle, car cela endommagerait ses surfaces.

Fiche technique

Dimensions extérieures 360 (L) mm x 570 (H) mm x 485 mm (P) Poids 13,9 kg

Accessoires fournis

Vis (tête intégrée, M5 x L55) [SBA1307] 2

Rondelles à ressort [SBE6005] 2

Rondelles [SBE6006] 2

Plaques de liège [SEC2255] 3

Ce mode d'emploi [SRD6100]

Remarque

• Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations eventuelles.
• Les nombres de produits sont indiqués ci-dessus entre crochets.

Nom de pièce

No. de piece

• Protecteur (Fond)
• Protecteur (Dessus) SHA2632
• Etude d'emballage SHA2631
• Enveloppe de protection SHH1324 SHC1879
