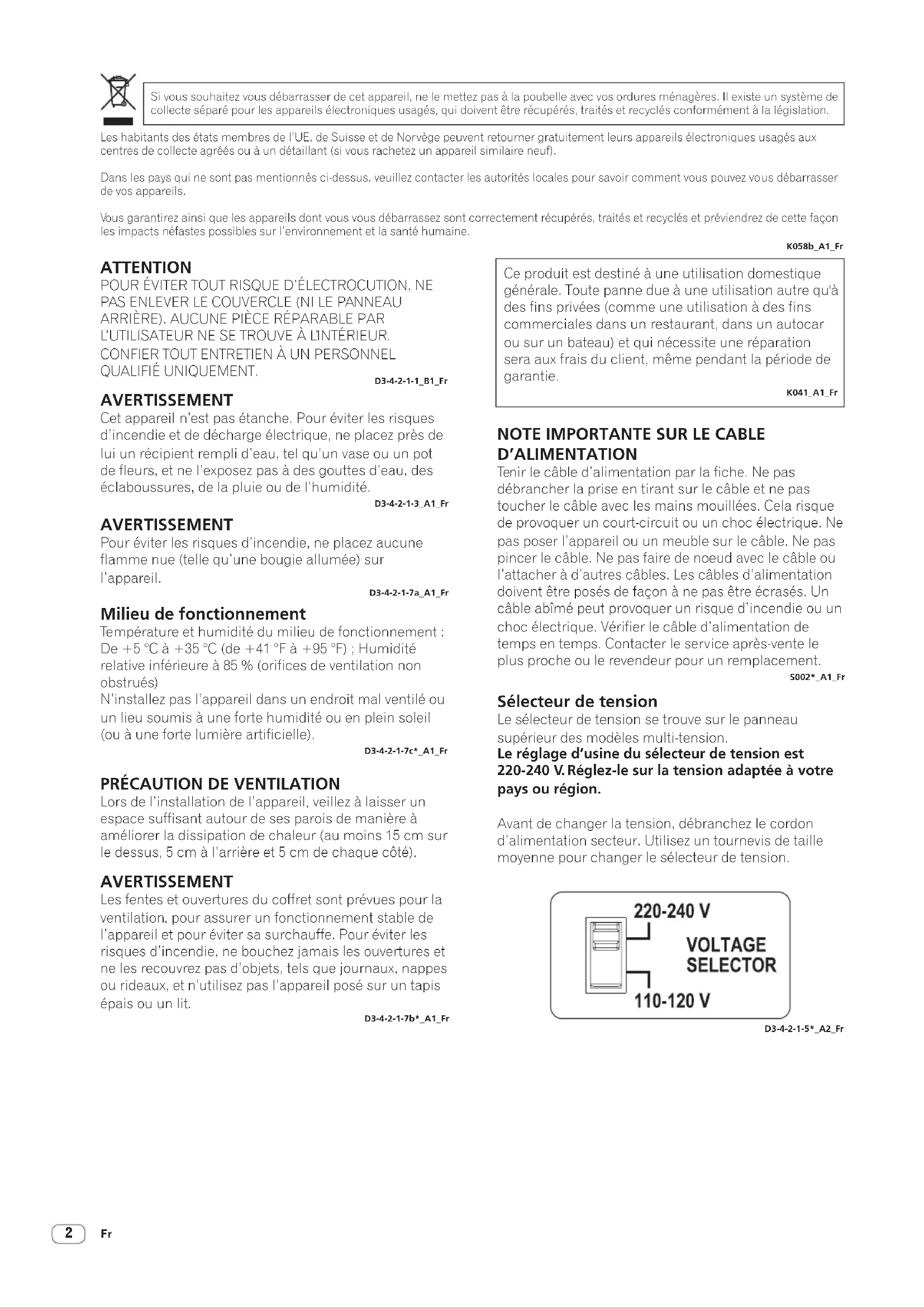

ATTENTION

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

D3-4-2-1-1_B1_Fr

AVERTISSEMENT

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3_A1_Fr

AVERTISSEMENT

Pour éviter les risques d'incendie, ne placez aucune flamme nue (telle qu'une bougie allumée) sur l'appareil.

D3-4-2-1-7a_A1_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

D3-4-2-1-7c*_A1_Fr

PRÉCAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 15 cm sur le dessus, 5 cm à l'arrière et 5 cm de chaque côté).

AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis épais ou un lit.

D3-4-2-1-7b*_A1_Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie.

K041_A1_Fr

NOTE IMPORTANTE SUR LE CABLE D'ALIMENTATION

Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente le plus proche ou le revendeur pour un remplacement.

S002*_A1_Fr

Sélecteur de tension

Le sélecteur de tension se trouve sur le panneau supérieur des modèles multi-tension. Le réglage d'usine du sélecteur de tension est 220-240 V. Réglez-le sur la tension adaptée à votre pays ou région.

Avant de changer la tension, débranchez le cordon d'alimentation secteur. Utilisez un tournevis de taille moyenne pour changer le sélecteur de tension.

220-240 V VOLTAGE SELECTOR 110-120 V

D3-4-2-1-5*_A2_Fr

ATTENTION

L'interrupteur POWER de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-2a*A1_Fr

Sommaire

Comment lire ce manuel

- Merci d'avoir acheté ce produit Pioneer DJ. Veillez à lire ce manuel car il contient des informations importantes qui doivent être comprises avant d'utiliser ce produit.

Cela fait, conservez le mode d'emploi de façon à pouvoir vous y référer en cas de nécessité.

- Dans ce manuel, les noms des touches et des prises de l'appareil principal apparaissent entre crochets ([]).

Exemples :

Appuyez sur la touche [START/STOP].

01 Informations préliminaires

Caractéristiques....5

Contenu du carton d'emballage 5

02 Avant de commencer

Installation de rekordbox (Mac/Windows) 6

Montage....6

03 Noms et fonctions des éléments

Panneau supérieur....8

Panneau arrière 9

04 Réglage

Réglage de l'équilibre du bras de lecture.... 10

Réglage de la pression de la pointe de lecture.... 10

Réglage de l'antipatinage....11

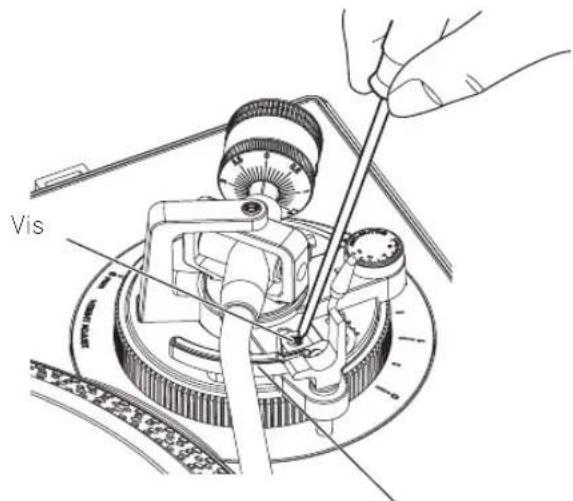

Réglage de la hauteur du système de levage du bras.... 11

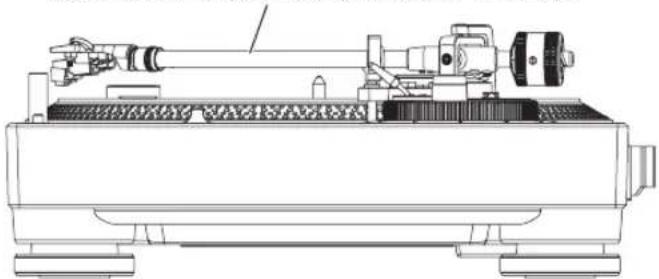

Réglage de la hauteur du bras....11

05 Raccordements

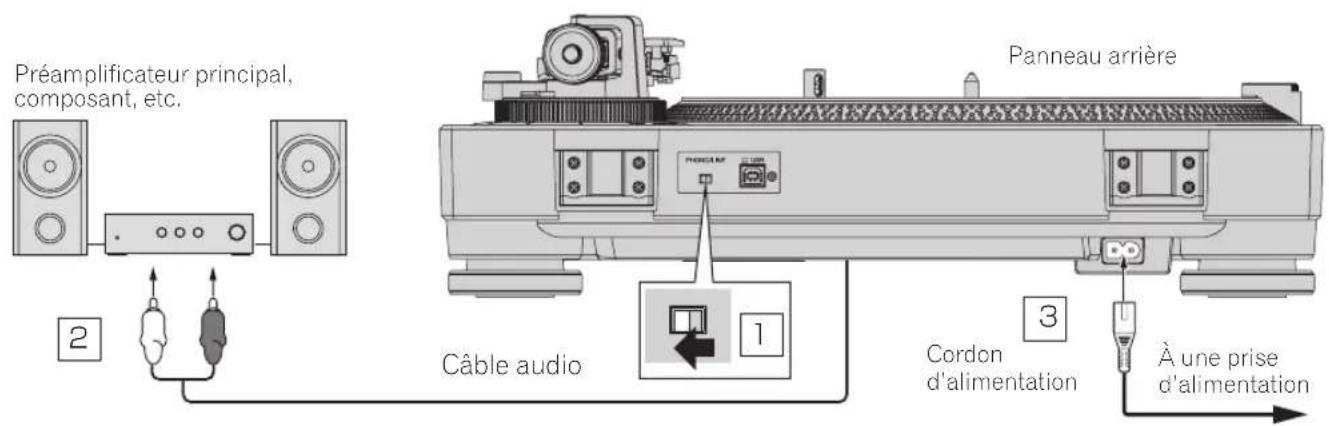

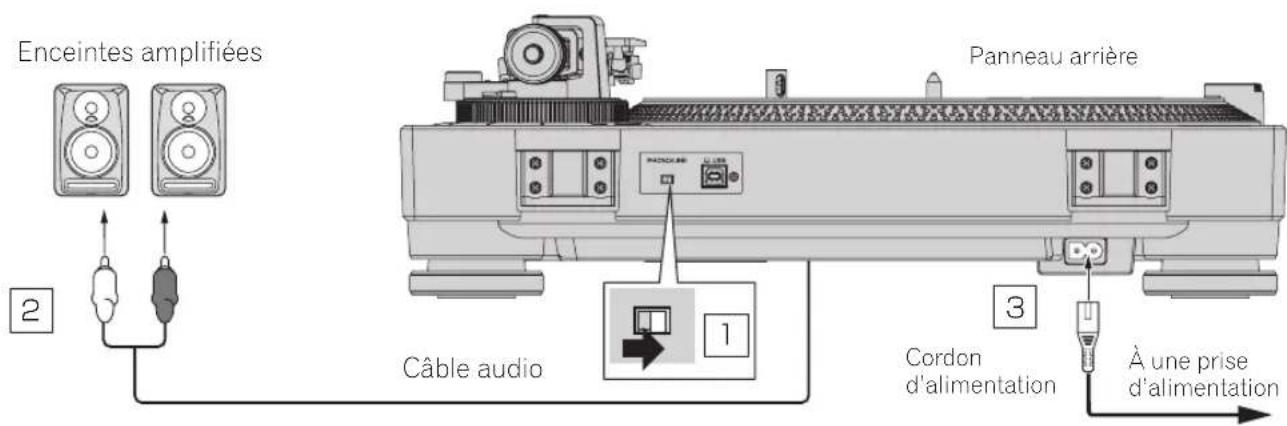

Raccordement à des enceintes amplifiées.... 12

Raccordement à un préamplificateur principal et à un composant ... 12

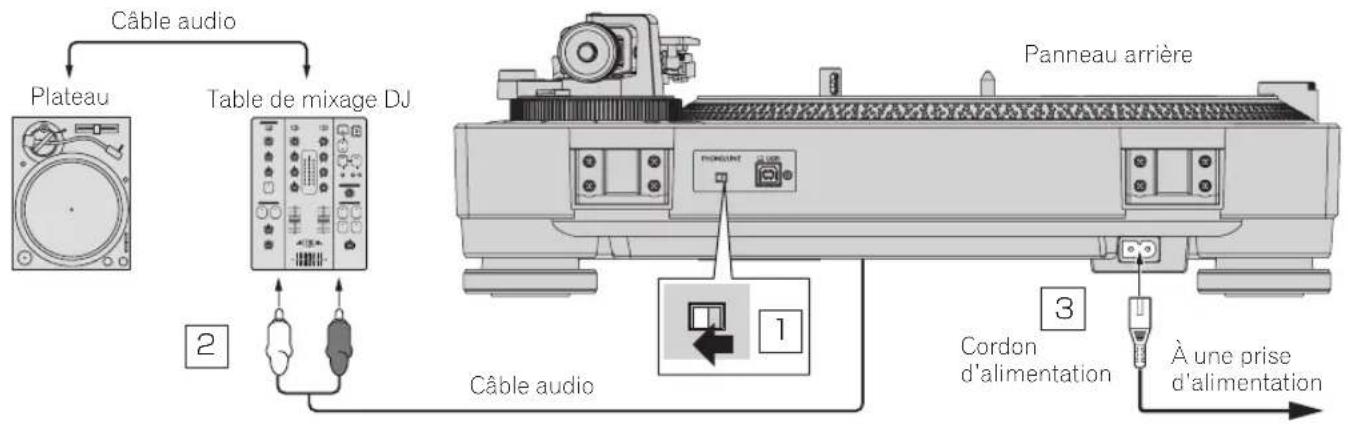

Raccordement à une table de mixage DJ 13

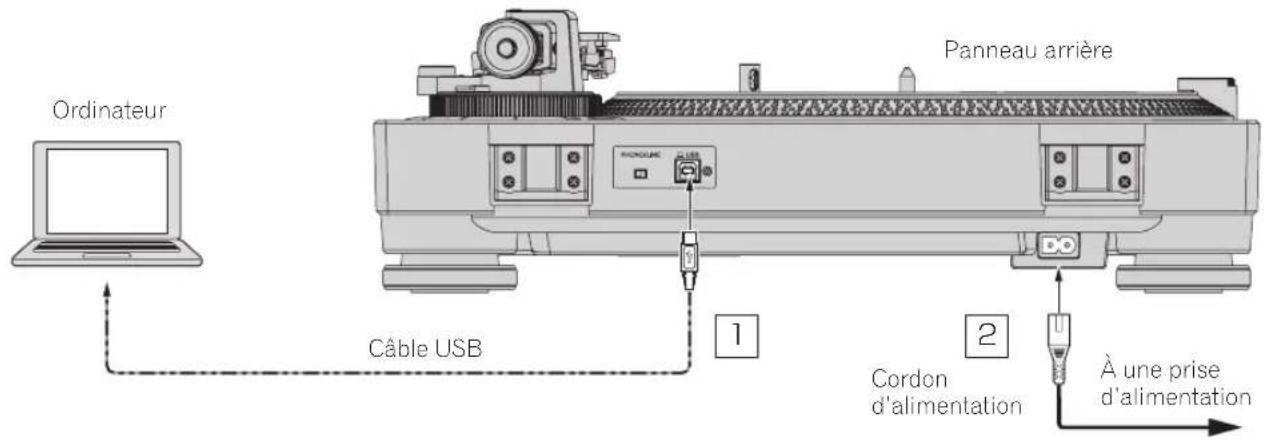

Raccordement à un ordinateur.... 13

Emplacement du lecteur 13

Réglage de la hauteur de l'appareil principal 13

06 Fonctionnement

Mise sous tension....14

Mise hors tension 14

Lecture 14

Pause de la lecture....14

Fin de la lecture....14

Réglage du pitch....14

Affichage d'une pochette de disque.... 14

Pour la lecture de disques 45 tours standard .... 15

Éclairage de l'extrémité de la pointe de lecture.... 15

Enregistrement 15

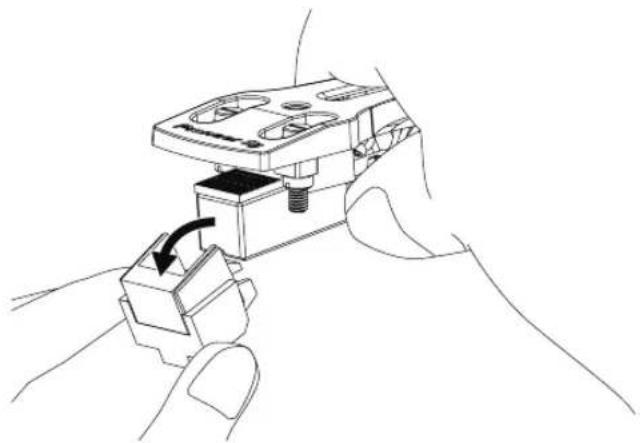

Remplacement de la pointe de lecture.... 15

Changement de cellule 15

07 Informations supplémentaires

En cas de panne 16

Précautions d'emploi 16

Entretien de chaque élément 17

À propos des marques commerciales et des marques déposées.....17

Spécifications.... 17

Informations préliminaires

Caractéristiques

Cet appareil est une platine à entraînement direct et couple élevé que vous pouvez utiliser dans de nombreuses applications allant de l'écoute à la maison au DJing.

Son des disques vinyles de qualité supérieure

La trajectoire entre la pointe de lecture et la sortie PHONO/LINE a été conçue pour être la plus courte afin de pouvoir reproduire fidèlement la qualité sonore d'origine des disques vinyles.

En outre, étant donné que les deux sorties PHONO et LINE sont prises en charge, vous pouvez facilement bénéficier d'une grande qualité de son des disques vinyles par un simple branchement direct sur les enceintes amplifiées.

Simplicité d'enregistrement numérique

Une prise USB-B est prévue pour brancher directement cet appareil sur un PC ou un Mac, puis pour enregistrer les sources audio des disques vinyles sur le PC ou le Mac en les convertissant en données. L'enregistrement numérique par une simple opération peut être réalisé à l'aide de la fonction d'enregistrement de l'application gratuite de gestion musicale « rekordbox » (Ver.4.2.1 ou ultérieure) pendant l'enregistrement.

Platine à entraînement direct pour une prestation DJ

L'adoption d'un système à entraînement direct et couple élevé signifie que vous pouvez effectuer un mixage de morceau, un scratching et d'autres prestations DJ en combinant deux de ces appareils à une table de mixage DJ.

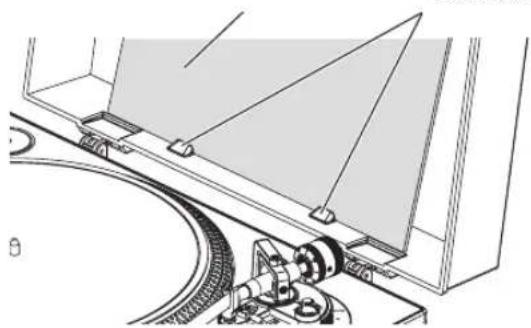

Le capot anti-poussière peut servir de support pour une pochette de disque

Une pochette de disque peut être affichée sur le capot anti-poussière lorsque celui-ci est ouvert. Vous profitez ainsi du son du disque vinyle tout en regardant sa pochette.

Contenu du carton d'emballage

• Plateau
• Feutrine
• Capot anti-poussière
  • Adaptateur pour disque 45 tours
• Contrepoids d'équilibrage
• Porte-cellule (cellule incluse)
• Contrepoids de porte-cellule
  • Cordon d'alimentation
• Câble USB
• Câble d'adaptateur audio (jack à broches stéréo (femelle) vers mini-jack stéréo (mâle))
  • Garantie (pour certaines régions) 1
  • Mode d'emploi (ce document)
  1 La garantie incluse est destinée à la région européenne.

AVERTISSEMENT

Gardez les pièces de petite taille hors de la portée des bébés et des enfants. En cas d'ingestion accidentelle, veuillez contacter immédiatement un médecin.

D41-6-4_A1_Fr

Avant de commencer

Installation de rekordbox (Mac/Windows)

1 Accédez à rekordbox.com.

https://rekordbox.com/fr/store/

- La page de contenu est soumise à modification sans notification préalable.

2 Consultez le guide de démarrage, puis cliquez sur [Téléchargement].

Free To Download Ver. (20...)

3 Lisez attentivement l'Accord de licence du logiciel et cochez la case [Accepter] si vous acceptez.

Lorsque vous cochez la case, [Téléchargement] peut être sélectionné.

4 Cliquez sur [Téléchargement].

Le téléchargement de rekordbox (Mac/Windows) commence.

5 Double-cliquez sur le fichier téléchargé pour le décompresser.

6 Double-cliquez sur le fichier décompressé pour lancer le programme d'installation.

7 Lisez attentivement l'Accord de licence du logiciel, et passez à l'installation en fonction des instructions qui apparaissent à l'écran si vous l'acceptez.

- Si vous n'acceptez pas le contenu de l'Accord de licence du logiciel, annulez l'installation.

8 Lorsque l'écran de fin de l'installation apparaît, suivez les instructions qui apparaissent à l'écran pour fermer le programme d'installation.

L'installation est terminée.

- Pour pouvoir utiliser rekordbox dj, rekordbox dvs et rekordbox video, une activation (authentication de licence) est nécessaire. Pour plus d'informations, reportez-vous au mode d'emploi de rekordbox. https://rekordbox.com/fr/support/manual.php

Montage

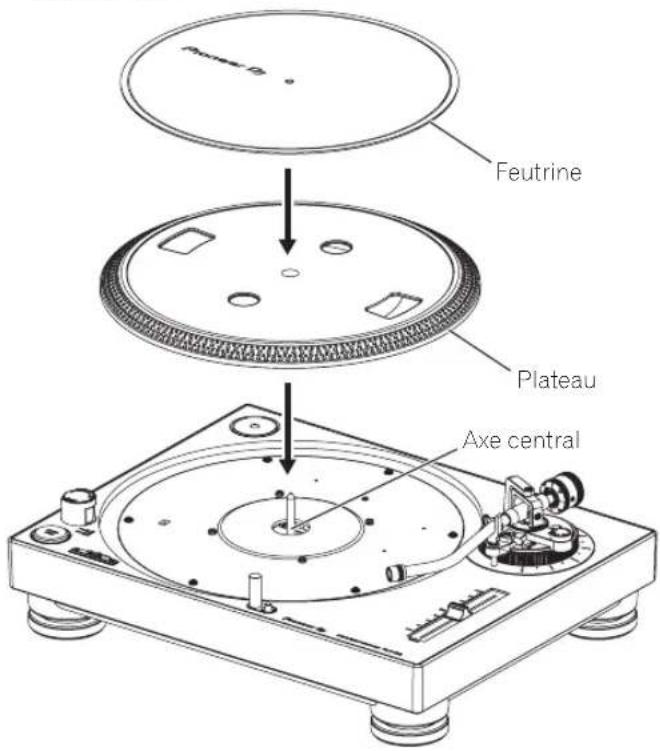

1 Installez le plateau et la feutrine.

Positionnez le plateau sur l'axe central et placez la feutrine sur le dessus du plateau.

- Veillez à ne pas heurter le plateau sur l'appareil principal ou à ne pas le laisser tomber.

Feutrine Plateau Axe central

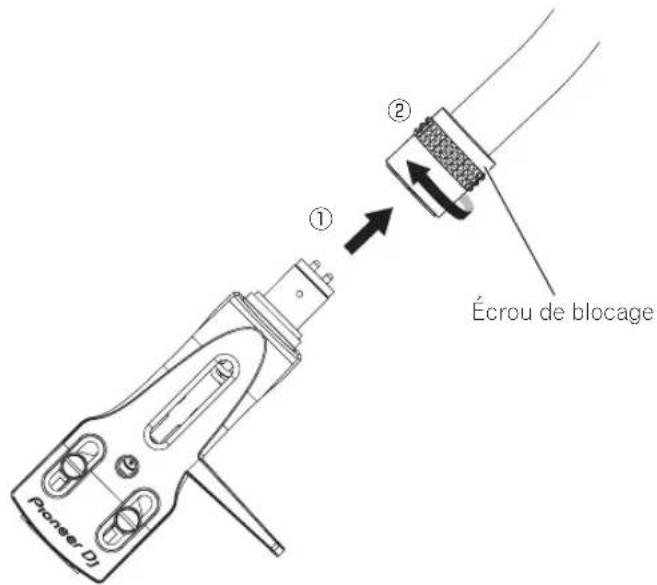

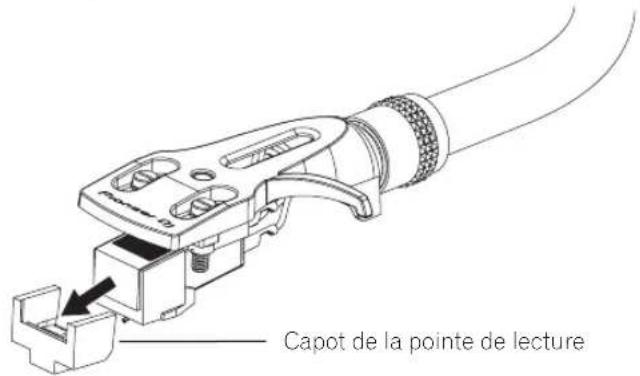

2 Fixez le porte-cellule.

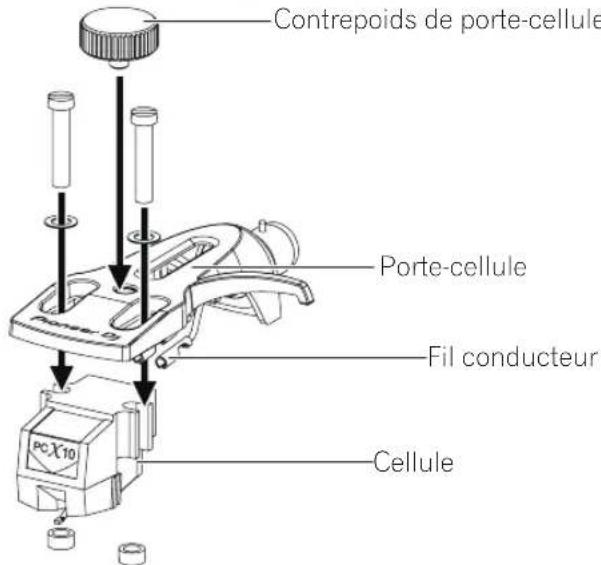

Insérez le porte-cellule avec la cellule installée dans le bras de lecture. Ensuite, serrez l'écrou de blocage tout en maintenant le porte-cellule à l'horizontale.

Pioneer D ① ② Écrou de blocage

- Avant l'utilisation, retirez le capot de la pointe de lecture sans toucher la pointe.

Capot de la pointe de lecture

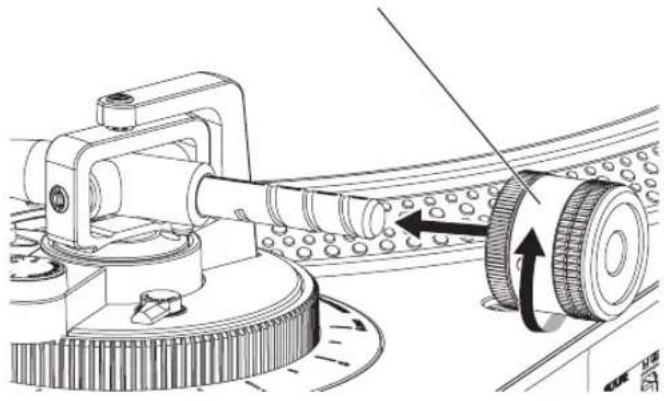

3 Fixez le contrepoids d'équilibrage.

Fixez le contrepoids d'équilibrage sur l'arbre arrière du bras de lecture.

Contrepoids d'équilibrage

Installez le capot anti-poussière.

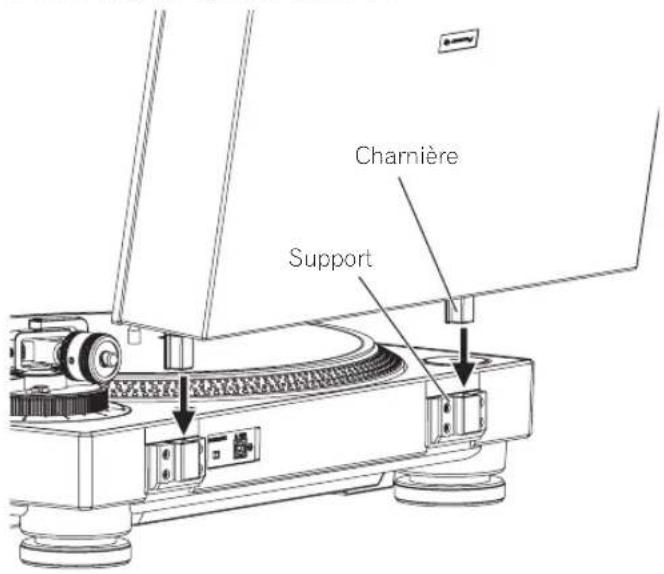

Insérez les charnières du capot anti-poussière dans les supports situés à l'arrière de cet appareil.

Lors du retrait du capot anti-poussière, tirez les charnières vers le haut alors que le capot anti-poussière est ouvert.

Noms et fonctions des éléments

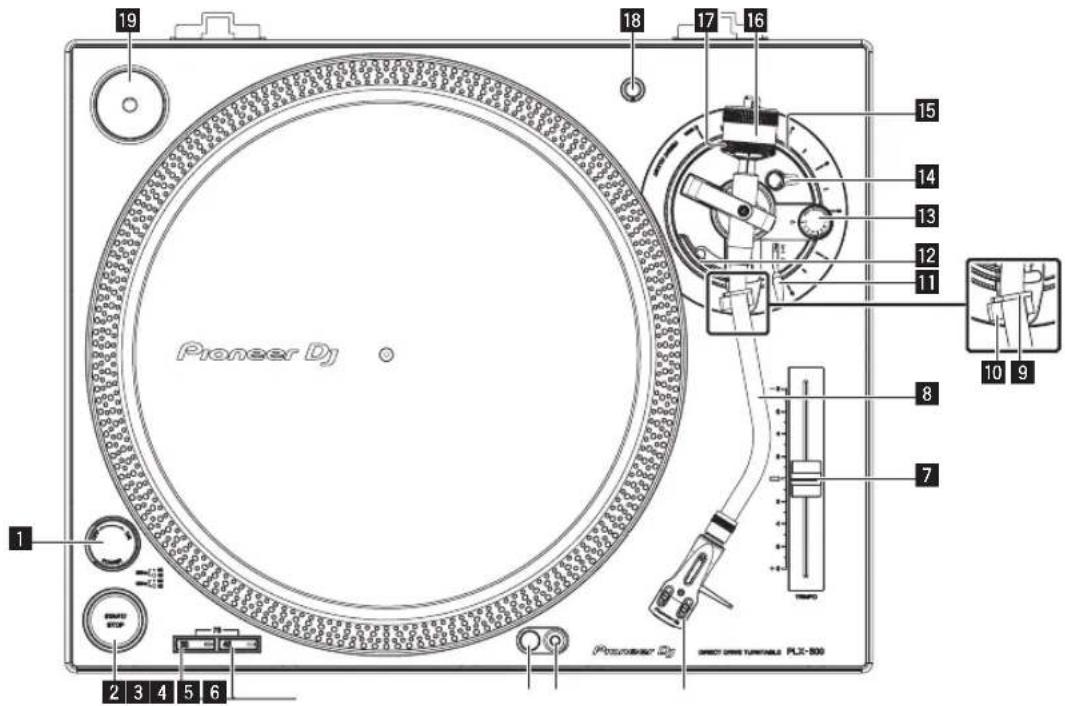

Panneau supérieur

Pioneer DJ 19 18 17 16 15 14 13 12 11 10 9 8 7 Pioneer DJ SHEM ELECTRUM PLX-100

1 Commutateur POWER

En tournant l'interrupteur sur [ON], l'appareil est mis sous tension et l'éclairage stroboscopique sur le côté s'allume.

Mise sous tension(p.14)

Mise hors tension(p.14)

2 Touche START/STOP

L'appui sur cette touche démarre ou arrête la rotation du plateau.

Lecture(p.14)

3 Touche de changement de vitesse

Change la vitesse en fonction du disque à lire.

• Pour un disque 33 1/3 tours, appuyez sur la touche [33].

• Pour un disque 45 tours, appuyez sur la touche [45].

- Pour un disque 78 tours, appuyez sur la touche [33] et sur la touche [45] simultanément.

Lecture(p.14)

4 Dispositif d'éclairage de la pointe de lecture

S'allume pour éclairer l'extrémité de la pointe de lecture.

- Éclairage de l'extrémilé de la pointe de lecture (p.15)

5 Interrupteur du dispositif d'éclairage de la pointe de lecture

Le dispositif d'éclairage de la pointe de lecture s'allume en blanc et monte jusqu'à la position permettant d'éclairer l'extrémité de la pointe de lecture.

- Éclairage de l'extrémité de la pointe de lecture (p.15)

6 Porte-cellule

7 Curseur TEMPO

Vous pouvez faire glisser le curseur d'avant en arrière pour effectuer un réglage précis de la vitesse de rotation.

Réglage du pitch(p.14)

8 Bras de lecture

Réglage(p.10)

9 Serre-bras

Maintient le bras de lecture en place.

10 Repose-bras

Sert de support pour le bras de lecture.

11 Levier de levage

Le bras de lecture monte lorsque le levier est tiré vers le haut. Le bras de lecture descend lorsque le levier est poussé vers le bas.

12 Système de levage du bras

Ce dispositif est utilisé pour déplacer le bras de lecture de haut en bas. Il est commandé par le levier de levage.

13 Molette ANTI SKATING

Quand un disque est lu, une force attire l'extrémité de la pointe de lecture vers l'intérieur du disque. En faisant correspondre cette molette à la valeur de la pression de la pointe de lecture, cette force est supprimée.

Réglage de l'antipatinage (p.11)

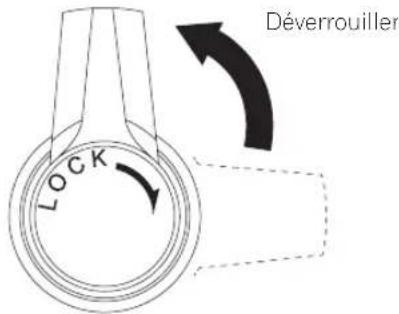

14 Verrouillage HEIGHT ADJUST

Verrouille la hauteur réglée du bras.

Réglage de la hauteur du bras (p.11)

Permet de régler la hauteur du bras de lecture.

Réglage de la hauteur du bras (p.11)

16 Contrepoids d'équilibrage

Permet d'équilibrer le bras de lecture et de régler la pression de la pointe de lecture.

Réglage(p.10)

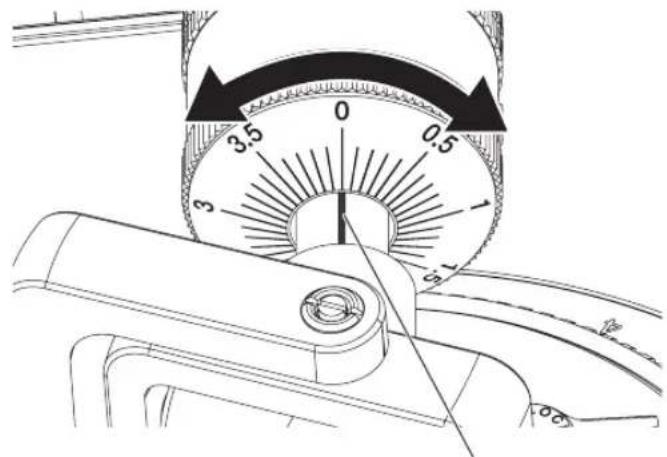

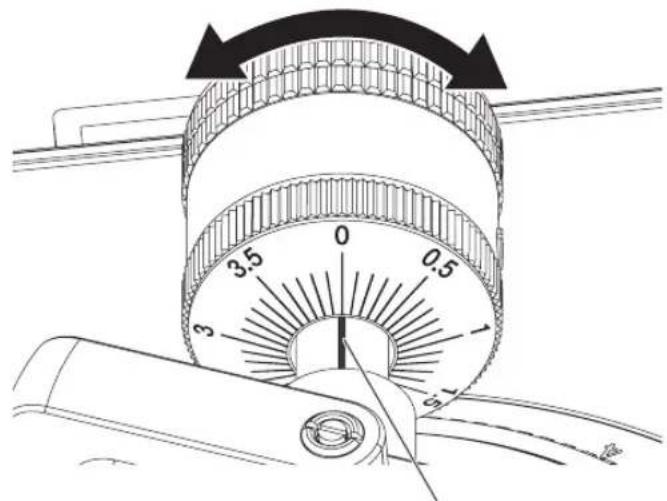

17 Bague de réglage de la pression de la pointe de lecture

Permet de faire correspondre la pression de la pointe de lecture appropriée de la cellule.

Réglage de la pression de la pointe de lecture (p.10)

18 Emplacement pour porte-cellule

Permet de poser un porte-cellule.

19 Adaptateur pour disque 45 tours

Permet de lire des disques 45 tours standard.

Pour la lecture de disques 45 tours standard (p.15)

Panneau arrière

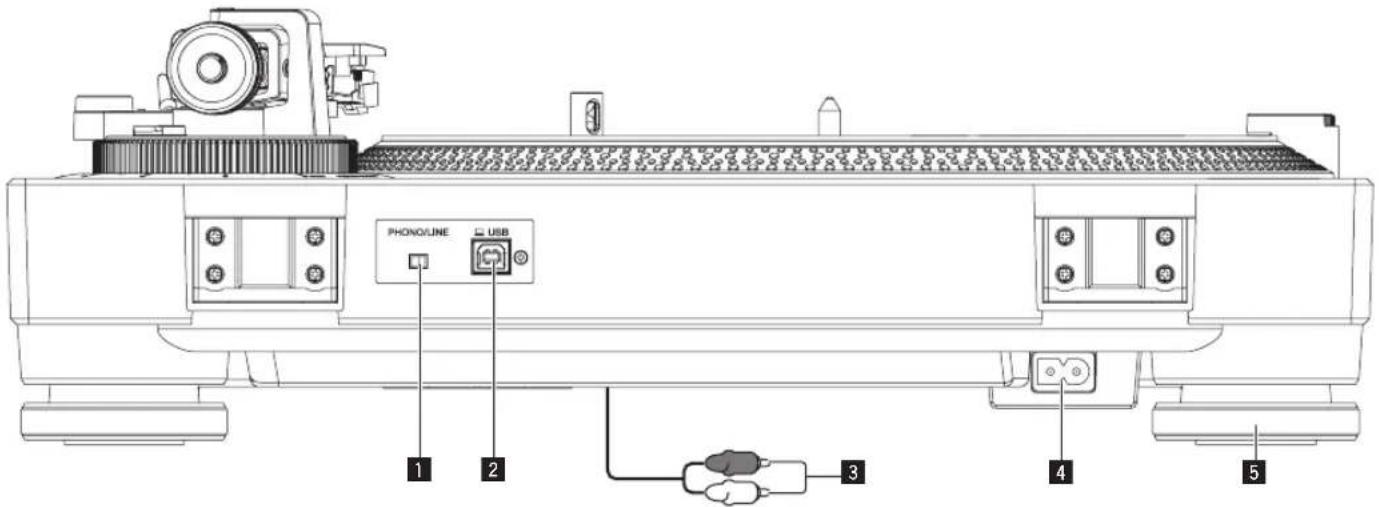

PHONO/LINE USB 1 2 3 4 5

Français

1 Commutateur PHONO/LINE

Permet de changer le niveau du son provenant de l'appareil.

— [PHONO] : Sélectionnez cette option lorsque l'appareil est raccordé à un dispositif prenant en charge l'entrée de niveau phono, un préamplificateur principal ou un composant par exemple.
— [LINE] : Sélectionnez cette option lorsque l'appareil est raccordé à un dispositif prenant en charge l'entrée de niveau de ligne, des enceintes amplifiées par exemple.

ATTENTION

Ne raccordez pas l'appareil à un dispositif prenant en charge le niveau d'entrée phono lorsque le commutateur PHONO/LINE est à l'état [LINE].

2 Prise USB

Raccordez le câble USB (fourni) ici.

Raccordement à un ordinateur (p.13)

3 Câble audio

Raccordements(p.12)

4 AC IN

À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres appareils sont raccordés.

- Veillez à utiliser le cordon d'alimentation fourni.

5 Isolant

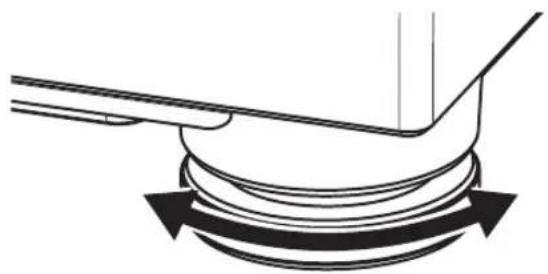

Supprime l'effet des vibrations extérieures. Vous pouvez régler la hauteur de la platine en tournant les pieds isolants.

Réglage de la hauteur de l'appareil principal (p.13)

Réglage

Réglage de l'équilibre du bras de lecture

Étant donné que les poids de la cellule et du porte-cellule diffèrent selon le produit, l'équilibre du bras de lecture doit être réglé.

Préparez comme suit.

• Retirez le couvercle de la pointe de lecture et le serre-bras tout en veillant à ne pas toucher l'extrémité de la pointe de lecture.

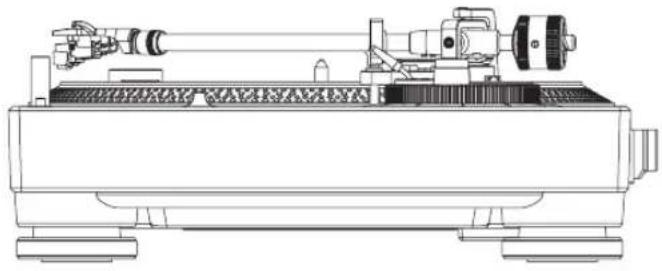

• Poussez le levier de levage vers le bas.
• Réglez la molette [ANTI SKATING] sur "0".

Éloignez le bras de lecture du repose-bras et réglez l'équilibre pour qu'il soit horizontal.

Tournez le contrepoids d'équilibrage jusqu'à ce que le bras de lecture devienne presque horizontal.

- Lors du déplacement du bras de lecture, assurez-vous que l'extrémité de la pointe de lecture ne touche pas directement le plateau, etc.

Réglage de la pression de la pointe de lecture

Afin d'éviter les sauts de la pointe de lecture ou la distorsion du son, la pression de la pointe de lecture est réglée sur la valeur de la pression de la pointe de lecture appropriée qui est déterminée pour chaque cellule. La valeur de pression appropriée de la pointe de lecture de la cellule fournie est comprise entre 3,0 et 4,0 g.

Préparez comme suit.

- Ramenez le bras de lecture sur le repose-bras et fixez-le avec le serre-bras.

1 Faites correspondre le "0" sur la bague de réglage de la pression de la pointe de lecture avec la ligne médiane de l'arbre arrière du bras de lecture.

Tournez uniquement la bague de réglage de la pression de la pointe de lecture de sorte que le chiffre "0" soit sur la ligne médiane noire de l'arbre arrière du bras de lecture tout en maintenant le contre-poids d'équilibrage avec votre doigt pour l'empêcher de bouger.

0 3.5 0.5 3 7 15 0.6

Ligne médiane

2 Réglez la pression de la pointe de lecture.

Tournez le contrepoids d'équilibrage pour faire le réglage sur la valeur de la pression de la pointe de lecture appropriée pour votre cellule.

- Lorsque vous tournez le contrepoids d'équilibrage, la bague de réglage de la pression de la pointe de lecture tourne en même temps. Tout en observant la bague de réglage, réglez la pression de la pointe de lecture à la valeur appropriée.

0 3.5 0 0.5 3 7 15

Ligne médiane

Réglage de l'antipatinage

Ce réglage permet d'empêcher la pointe de lecture de sauter.

Faites correspondre à la même position de la graduation que la valeur de la pression de la pointe de lecture.

Tournez la molette [ANTI SKATING] pour faire correspondre la ligne de référence avec la même valeur de la pression de la pointe de lecture de la cellule.

ANTI-SKATING 2

Lors du scratching

Afin d'éviter les sauts de la pointe de lecture, réglez la position de la graduation en fonction de l'utilisation.

Réglage de la hauteur du système de levage du bras

Lorsque vous utilisez une cellule autre que celle fournie, réglez cette pression en fonction de la cellule utilisée.

Préparez comme suit.

• Posez un disque sur la feutrine.
• Retirez le couvercle de la pointe de lecture et le serre-bras tout en veillant à ne pas toucher l'extrémité de la pointe de lecture.
• Tirez le levier de levage vers le haut et déplacez le bras de lecture sur le disque.

Réglez la hauteur en tournant la vis lorsque le système de levage du bras est abaissé.

— Tourner dans le sens horaire réduit la distance entre le disque et la pointe de lecture.
— Tourner dans le sens antihoraire agrandit la distance entre le disque et la pointe de lecture.

- La hauteur du système de levage du bras (la distance entre le disque et la pointe de lecture lorsque le levier de levage est tiré vers le haut) est réglé en usine dans une plage entre environ 8 mm et 13 mm.

Vis

Système de levage du bras

Réglage de la hauteur du bras

Lorsque vous utilisez la cellule fournie, la position « 0 » est appropriée. Lorsque vous utilisez une cellule autre que celle fournie, réglez cette pression en fonction de la cellule utilisée.

1 Tournez le verrouillage [HEIGHT ADJUST] pour le déverrouiller.

Déverrouiller LOCK

2 Poussez le levier de levage vers le bas et posez la pointe de lecture sur le disque, puis réglez la molette [HEIGHT ADJUST] de sorte que le bras de lecture et le disque soient parallèles.

Ajustez de sorte que le bras de lecture soit à l' horizontale.

3 Tournez le verrouillage [HEIGHT ADJUST] pour fixer la hauteur du bras.

Une fois la hauteur du bras réglée, il faut toujours tourner le verrouillage [HEIGHT ADJUST] pour fixer le bras.

Raccordements

• Veillez à toujours éteindre les appareils et à débrancher le cordon d'alimentation de la prise secteur avant de raccorder un appareil ou de changer les liaisons.
• Reportez-vous au mode d'emploi de l'appareil devant être raccordé.
• Lorsque tous les appareils ont été raccordés, vous pouvez brancher le cordon d'alimentation.

Raccordement à des enceintes amplifiées

Enceintes amplifiées 2 Câble audio 1 PANNEAU arrière 3 Cordon d'alimentation À une prise d'alimentation

1 Réglez la commande [PHONO/LINE] sur [LINE].

2 Raccordez le câble audio à la prise d'entrée [LINE] des enceintes amplifiées, etc.

- Si nécessaire, utilisez le câble d'adaptateur audio fourni.

3 Branchez le cordon d'alimentation.

À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres appareils sont raccordés.

Raccordement à un préamplificateur principal et à un composant

Préamplificateur principal, composant, etc. 2 Câble audio 1 Panneau arrière 3 Cordon d'alimentation À une prise d'alimentation

1 Réglez la commande [PHONO/LINE] sur [PHONO].

2 Raccordez le câble audio à la prise d'entrée [PHONO] du préamplificateur principal ou d'un autre composant.

- Si ce produit est raccordé à un préamplificateur principal ou à un composant qui ne possède pas de prise [PHONO], il n'est pas possible d'obtenir un volume et une qualité sonore suffisants. Dans ce cas, réglez le commutateur [PHONO/LINE] de cet appareil sur [LINE], puis raccordez l'appareil à la prise d'entrée [LINE] du préamplificateur principal ou du composant, ou utilisez un égaliseur phono.

3 Branchez le cordon d'alimentation.

À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres appareils sont raccordés.

Raccordement à une table de mixage DJ

Français

1 Réglez la commande [PHONO/LINE] sur [PHONO].
2 Raccordez le câble audio à la prise d'entrée [PHONO] de la table de mixage DJ.

- Si ce produit est raccordé à une table de mixage DJ qui ne possède pas de prise d'entrée [PHONO], il n'est pas possible d'obtenir un volume et une qualité sonore suffisants. Dans ce cas, réglez le commutateur [PHONO/LINE] de cet appareil sur [LINE], puis raccordez l'appareil à la prise d'entrée [LINE] de la table de mixage DJ.

3 Branchez le cordon d'alimentation.

À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres appareils sont raccordés.

Raccordement à un ordinateur

Aucun logiciel de pilote USB n'est nécessaire pour cet appareil.

Enregistrement(p.15)

Ordinateur Câble USB 1 2 Cordon d'alimentation À une prise d'alimentation PANNEAU arrière

1 Raccordez le câble USB à un port USB de l'ordinateur.

2 Branchez le cordon d'alimentation.

À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres appareils sont raccordés.

Emplacement du lecteur

Placez l'appareil sur une surface plane qui n'est pas soumise aux vibrations externes.

• Dans la mesure du possible, gardez l'appareil éloigné du système de haut-parleurs.
• Lorsque l'appareil est très proche d'une radio (radiodiffusion AM/FM), la radio pourrait générer du bruit. Gardez l'appareil le plus éloigné possible.

Réglage de la hauteur de l'appareil principal

Réglez la hauteur en tournant les pieds isolants de sorte que l'appareil principal soit horizontal.

1 Après avoir effectué tous les raccordements, branchez le cordon d'alimentation sur une prise murale.

Raccordements(p.12)

2 Basculez l'interrupteur [POWER] sur [ON] pour mettre l'appareil sous tension.

Les indicateurs de cet appareil s'allument et l'appareil se met sous tension.

Mise hors tension

Basculez l'interrupteur [POWER] sur [OFF] pour mettre l'appareil hors tension.

Cet appareil se met hors tension.

Lecture

Préparez comme suit.

- Placez un disque sur le plateau.

- Retirez le couvercle de la pointe de lecture et le serre-bras.

1 Basculez l'interrupteur [POWER] sur [ON] pour mettre l'appareil sous tension.

2 Sélectionnez la vitesse de rotation correspondant au disque à lire en appuyant sur une touche de changement de vitesse.

3 Appuyez sur la touche [START/STOP].

Le plateau tourne.

4 Tirez le levier de levage vers le haut et déplacez le bras de lecture sur le disque.

5 Poussez le levier de levage vers le bas.

Le bras de lecture descend lentement et la lecture commence.

Pause de la lecture

Tirez le levier de levage vers le haut.

La pointe de lecture de la cellule se soulève du disque.

- Pour reprendre la lecture, poussez le levier de levage vers le bas.

Fin de la lecture

1 Tirez le levier de levage vers le haut pour ramener le bras de lecture sur le repose-bras, puis poussez le levier de levage vers le bas.

2 Appuyez sur la touche [START/STOP].

Le plateau s'arrête en douceur.

3 Basculez l'interrupteur [POWER] sur [OFF] pour mettre l'appareil hors tension.

Utilisez le serre-bras pour fixer le bras de lecture.

Fixez le couvercle de la pointe de lecture pour protéger l'extrémité de la pointe de lecture.

Fermez le capot anti-poussière.

Réglage du pitch

Déplacez le curseur [TEMPO] vers l'avant ou l'arrière.

Déplacer le curseur vers l'avant augmente la vitesse de rotation et le déplacer vers l'arrière diminue la vitesse de rotation.

• Lorsque le curseur [TEMPO] est au centre, l'indicateur s'allume en jaune-vert et la vitesse de rotation correspond aux tours/minute spécifiés (33 1/3 tr/min, 45 tr/min ou 78 tr/min).
• La graduation du curseur [TEMPO] est une valeur approximative. Veuillez l'utiliser à titre de référence.
• Vous pouvez vérifier que la vitesse de rotation correspond bien aux tours/minute spécifiés en observant les quatre rangées de points stroboscopiques gravés autour du plateau.

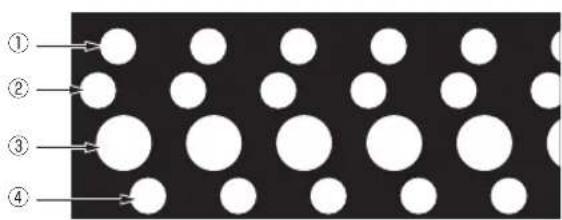

Points stroboscopiques

① Lorsque les points stroboscopiques semblent arrêté, 33 1/3 tr/min (alimentation 50 Hz)
② Lorsque les points stroboscopiques semblent arrêtés, 45 tr/min (alimentation 50 Hz)
③ Lorsque les points stroboscopiques semblent arrêtés, 33 1/3 tr/min (alimentation 60 Hz)
④ Lorsque les points stroboscopiques semblent arrêtés, 45 tr/min (alimentation 60 Hz)
- Un éclairage stroboscopique (lumière LED rouge) est utilisé pour éclairer les points stroboscopiques de cet appareil. Lors de la vérification du pitch, utilisez toujours l'éclairage stroboscopique.

Affichage d'une pochette de disque

Placez la pochette de disque derrière les butées fixées au capot anti-poussière comme indiqué sur la figure.

BouchonsPochette de disqu

• Ne placez rien d'autre qu'une pochette de disque.
• Fixez fermement la pochette de disque derrière les butées.
• Si vous utilisez cette fonctionnalité pendant la lecture, veillez à ce que la pochette de disque ne tombe pas. Le disque ou la pointe de lecture pourrait être endommagé.
• Veillez à ne pas fermer le capot anti-poussière lorsqu'une pochette de disque est installée dessus.

Pour la lecture de disques 45 tours standard

Placez l'adaptateur pour disque 45 tours sur l'axe central et appuyez sur la touche [45].

Éclairage de l'extrémité de la pointe de lecture

Lorsque vous appuyez sur l'interrupteur d'éclairage de la pointe de lecture, le dispositif d'éclairage de la pointe de lecture s'allume en blanc et monte jusqu'à la position permettant d'éclairer l'extrémité de la pointe de lecture.

• Appuyez sur l'interrupteur du dispositif d'éclairage de la pointe de lecture pour le rabaisser s'il n'est pas nécessaire. L'interrupteur du dispositif d'éclairage de la pointe de lecture s'éteint.
• Ne regardez pas directement la lumière lorsque l'éclairage de la pointe de lecture est allumé.

Enregistrement

Des disques vinyles peuvent être enregistrés numériquement en raccordant à un ordinateur sur lequel le logiciel de gestion de musique "rekordbox" est installé.

Pour plus d'informations, accédez au site du produit rekordbox ci-dessous et consultez le Mode d'emploi de rekordbox dans [Aide]. https://rekordbox.com/fr/store/

Remplacement de la pointe de lecture

Vérifiez que l'appareil n'est pas allumé avant d'effectuer la procédure suivante.

1 Tenez la cellule d'une main.

2 Retirez la cellule dans le sens de la flèche tout en tenant le support de la pointe de lecture à l'écart de l'autre main.

Changement de cellule

Cet appareil n'est pas compatible avec les cellules MC. Utilisez une cellule VM ou MM.

Retrait de la cellule

1 Retirez les vis, écrous et rondelles fixés au porte-cellule.
2 Débranchez les fils conducteurs raccordés à la cellule.

Fixation de la cellule

1 Raccordez la cellule en faisant correspondre les couleurs des fils conducteurs du porte-cellule avec les symboles sur les prises de la cellule.

Faites correspondre les couleurs des fils conducteurs du porte-cellule avec les symboles sur les prises de la cellule comme ci-dessous.

Depuis l'avant de l'appareil, L+; blanc se trouve en haut à gauche, L-; bleu se trouve en bas à gauche, R+; rouge se trouve en haut à droite et R-; vert se trouve en bas à droite.

• Raccordez fermement les fils conducteurs à l'aide d'une pince ou similaire.

2 Fixez la cellule au porte-cellule à l'aide des vis, écrous et rondelles fournis avec la cellule.

Contrepoids de porte-cellule Porte-cellule Fil conducteur Cellule

• Lorsque vous fixez la cellule au porte-cellule, fixez-la fermement.
• Lors de l'utilisation d'une cellule de 5 g ou moins, utilisez le contre-poids de porte-cellule fourni.

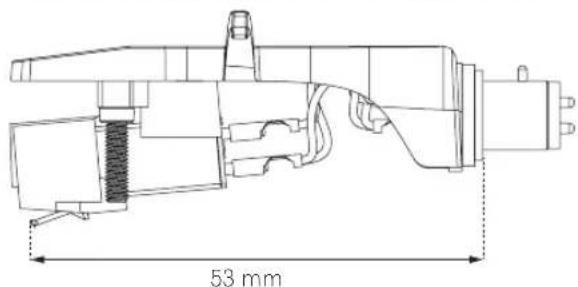

Réglage du surplomb

Utilisez l'échelle de réglage du surplomb suivante pour régler la position à l'aide de la vis de fixation de la cellule, de sorte que l'extrémité de la pointe de lecture soit à une position de 53 mm de la fixation du bras de lecture.

53 mm

Échelle de réglage du surplomb

0 1 2 3 4 5 53 mm

Informations supplémentaires

En cas de panne

• Une erreur de commande est souvent prise pour une anomalie de fonctionnement ou une panne. S'il vous semble que quelque chose est anormal avec cet appareil, vérifiez les points suivants et les [FAQ] du [PLX-500] sur le site de support de Pioneer DJ.
  pioneerdj.com/support/
  Parfois, le problème peut provenir d'un autre composant. Examinez les autres composants et appareils électriques utilisés. Si le problème ne peut pas être résolu, contactez votre service après-vente le plus proche ou votre revendeur pour une réparation.
• De l'électricité statique ou des influences externes ont peut être déréglé cet appareil. Dans ce cas, il est possible de faire fonctionner à nouveau l'appareil en l'éteignant, puis rallumant 1 minute plus tard.

Problème Vérification Solution

L'appareil ne s'allume pas. Est-ce que le cordon d'alimentation est correctement raccordé ?		Branchez correctement le cordon d'alimentation fourni sur une prise d'alimentation.
		Est-ce que l'interrupteur d'alimentation [POWER] est réglé sur [ON]?
Aucun son ou son faible. Est-ce que les câbles audio sont correctement raccordés ?		Raccordez correctement les câbles audio.
		Est-ce que les prises et fiches sont sales ? Nettoyez les prises et les fiches avant d'effectuer les raccordements.
		Est-ce que le porte-cellule est correctement fixé? Fixez correctement le porte-cellule.
Les sons de droite et de gauche sont inversés.	Les connexions gauche et droite de chaque appareil sont-elles inversées?	Raccordez correctement le câble audio et les fils conducteurs du porte-cellule.
Il y a un faible bruit de fond (bourdonnement) pendant la lecture.	Ya-t-il un appareil électrique, tel qu'une lampe fluorescente, ou son cordon d'alimentation près du câble de connexion?	Placez le cordon d'alimentation de la lampe fluorescente ou tout autre appareil aussi loin que possible.
L'extrémité de la pointe de lecture ne s'abaisse pas sur le disque.	La pression de la pointe de lecture est-elle correctement réglée?	Faites correspondre le contrepoids d'équilibrage avec la valeur de la pression de la pointe de lecture appropriée pour votre cellule.
	Le bras est-il équilibré horizontalement?	Tournez le contrepoids d'équilibrage jusqu'à ce que le bras de lecture devienne horizontal.
La pointe de lecture saute. La pression de la pointe de lecture est-elle correctement réglée?		Faites correspondre le contrepoids d'équilibrage avec la valeur de la pression de la pointe de lecture appropriée pour votre cellule.
		Le disque est-il déformé ou a-t-il des rayures? Vérifiez l'état du disque.
		L'extrémité de la pointe de lecture est-elle très poussiéreuse?	Retirez le porte-cellule avec la cellule installée et utilisez une petite brosse souple ou un pinceau pour enlever soigneusement la poussière, etc. de l'extrémité de la pointe de lecture.
		L'antipatinage est-il réglé correctement? Réglez l'antipatinage correctement.
		La hauteur du bras est-elle réglée correctement? Réglez la hauteur du bras correctement.
Le bras s'arrête en cours de lecture et n'avance plus.	Ya-t-il des rayures sur le disque? Vérifiez l'état du disque.
	Le bras est-il en contact avec quelque chose? Vérifiez autour du bras. Retirez l'obstacle, le cas échéant.
Le volume sonore est faible ou fort (déformé).	La connexion à l'amplificateur est-elle appropriée pour le type de cellule (sortie)?	Raccordez correctement les câbles de liaison.
	Le réglage du commutateur [PHONO/LINE] est-il correct ?	Réglez correctement le commutateur [PHONO/LINE] en fonction de la prise d'entrée du dispositif raccordé.
Le plateau rotatif bouge beaucoup. De la saleté ou autre est collée sur les éléments de fixation du plateau et de l'axe central.		Retirez la saleté.

Précautions d'emploi

À propos de la condensation

Des gouttelettes d'eau (condensation) peuvent se former à l'intérieur de l'appareil (sur les pièces et les lentilles) en hiver, par exemple, si vous transportez sans transition l'appareil d'un endroit froid dans un pièce chaude, ou si la température de la pièce où se trouve l'appareil augmente rapidement (un appareil de chauffage, par exemple, est mis en marche). Cet appareil ne fonctionne pas correctement et la lecture n'est pas possible si de la condensation s'est formée dans l'appareil. Laissez l'appareil éteint pendant 1 ou 2 heures à la température ambiante (selon l'intensité de la condensation). Les gouttelettes d'eau s'évaporeront et la lecture sera de nouveau possible. De la condensation peut aussi se former en été si l'appareil est exposé à l'air d'un climatiseur, etc. Dans ce cas, installez l'appareil à un autre endroit.

Lors du transport de l'appareil à un autre endroit

Utilisez les matériaux d'emballage d'origine pour emballer l'appareil. Si vous ne disposez pas des matériaux d'emballage d'origine, assurez-vous d'effectuer les opérations suivantes.

• Démontez la feutrine et le plateau avant l'emballage.
• Démontez le porte-cellule et le contrepoids d'équilibrage du bras et emballez-les soigneusement.
• Utilisez le serre-bras pour fixer le bras de lecture et utilisez du ruban adhésif pour le maintenir fermement en place.
• Enveloppez l'appareil principal dans une couverture ou du papier souple pour ne pas l'endommager.
• Emballez afin qu'une force ne puisse pas être exercée sur le bras de lecture.

Entretien de chaque élément

Lors du montage et du démontage du porte-cellule, éteignez l'amplificateur.

Tenter d'effectuer une telle opération alors que le volume est fort pourrait provoquer l'endommagement du haut-parleur.

• Retirez le porte-cellule avec la cellule installée et utilisez une petite brosse souple ou un pinceau pour enlever soigneusement la poussière, etc. de l'extrémité de la pointe de lecture.
• Utilisez un nettoyant pour disque de bonne qualité pour nettoyer les disques.
• Utilisez un chiffon doux ou quelque chose de similaire pour nettoyer la borne du porte-cellule, puis fixez-le à nouveau au bras de lecture.

Nettoyage du capot anti-poussière, etc.

Utilisez un chiffon doux pour nettoyer le capot anti-poussière et le boîtier

- Ne nettoyez pas le capot anti-poussière pendant la lecture. Le bras de lecture pourrait être attiré au capot anti-poussière à cause de l'électricité statique.

À propos des marques commerciales et des marques déposées

• « Pioneer DJ » est une marque déposée de PIONEER CORPORATION qui est utilisée sous licence.
• rekordbox™ est une marque commerciale ou une marque déposée de AlphaTheta Corporation.

Les noms de sociétés et de produits mentionnés ici sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Spécifications

Alimentation.... CA 110 V à 120 V ou 220 V à 240 V, 50 Hz/60 Hz Consommation.... 11 W Poids de l'appareil principal.... 10,7 kg Dimensions maximales.... 450 mm (L) × 158,5 mm (H) × 367,5 mm (P) Température de fonctionnement tolérée.... +5 °C à +35 °C Humidité de fonctionnement tolérée .... 5 % à 85 % (sans condensation)

Plateau

Méthode d'entraînement.....Entraînement direct de type servomoteur Moteur .....Moteur à courant continu sans balai triphasé Système de freinage .....Freinage électronique Vitesse de rotation .....33 1/3 tr/min, 45 tr/min, 78 tr/min Plage de réglage de la vitesse de rotation.....±8 % Fluctuation de vitesse.....0,15 % ou moins WRMS Rapport S/B.....50 dB ou plus Plateau.....Aluminium moulé, Diamètre : 332mm Couple de démarrage .....1,6 kg-cm ou plus Temps de démarrage.....1 secondes ou moins (à 33 1/3 tr/min)

Bras de lecture

Type de bras....Bras de lecture en S de type universel, support à cardan, équilibrage statique Longueur effective ....230,5 mm Surplomb....16 mm Erreur de suivi ....Moins de 3° Plage de réglage de la hauteur du bras....6 mm Plage variable de la pression de la pointe de lecture....0 g à 4,0 g (1 graduation 0,1 g) Poids de la cellule approprié....9,5 g ou moins (une cellule) Type de cellule.....VM

Tension de sortie

PHONO....2,5 mV/1 kHz LINE....150 mV/1 kHz — Les caractéristiques et la présentation peuvent être modifiées, sans avis préalable, dans un souci d'amélioration. • © 2016 AlphaTheta Corporation. Tous droits de reproduction et de traduction réservés.

© 2016 AlphaTheta Corporation. Tous droits de reproduction et de traduction réservés.

AlphaTheta Corporation

6F, Yokohama i-Mark Place, 4-4-5 Minatomirai, Nishi-ku, Yokohama, Kanagawa 220-0012 JAPAN

AlphaTheta株式会社
