РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PLX500 PIONEER

Указанный выше сайт Pioneer DJ содержит ответы на часто задаваемые вопросы, информацию о программном обеспечении и различную другую информацию, а также предлагает услуги, чтобы вы могли с большим комфортом пользоваться приобретенным изделием.

Инструкции по эксплуатации

EAC

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058b_A1_Ru

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является

водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги.

D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи).

D3-4-2-1-7a_A1_Ru

Переключатель напряжения

Переключатель напряжения находится на верхней панели у моделей с возможностью переключения напряжения.

На заводе-изготовителе переключатель напряжения установлен в положение 220-240 В. Выберите правильное напряжение для вашей страны или региона.

Перед тем, как выбрать другое напряжение, отсоедините силовой кабель. С помощью отвертки среднего размера переведите переключатель напряжения в нужное положение.

220-240 V VOLTAGE SELECTOR 110-120 V

D3-4-2-1-5*_A2_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 15 см сверху, 5 см сзади и по 5 см слева и справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели.

D3-4-2-1-7b*_A1_Ru

Данное изделие предназначено для использования в общих хозяйственных целях. В случае возникновения любой неисправности, связанной с использованием в других, нежели хозяйственных целях (таких, как длительное использование в коммерческих целях в ресторане или в автомобиле, или на корабле) и требующей ремонта, такой ремонт осуществляется за плату, даже в течение гарантийного срока.

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности:

+5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

D3-4-2-1-7c*_A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший сервисный центр или к Вашему дилеру.

S002*_A1_Ru

ВНИМАНИЕ

Выключатель POWER данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a* _A1_Ru

Содержание

Как следует читать данное руководство

• Благодарим Вас за покупку этого изделия компании Pioneer DJ.
Обязательно прочтите данную брошюру. В ней содержится важная информация, которую необходимо изучить до использования данного изделия.
По завершению изучения инструкций, храните их в надежном месте для справок в будущем.
- В данной брошюре названия кнопок и разъемов основного блока указываются в квадратных скобках ([ ]).
Примеры:
Нажмите кнопку [START/STOP].

01 До начала

Свойства ....5

Комплект поставки ....5

02 Перед началом работы

Установка rekordbox (Mac/Windows) 6

Сборка....6

03 Названия деталей и функции

Верхняя панель....8

Задняя панель....9

04 Регулировка

Регулировка баланса тонарма ....10

Регулировка прижимной силы иглы ....10

Регулировка компенсации скатывающей силы .....11

Регулировка высоты микролифта ....11

Регулировка высоты тонарма ....11

05 Подключения

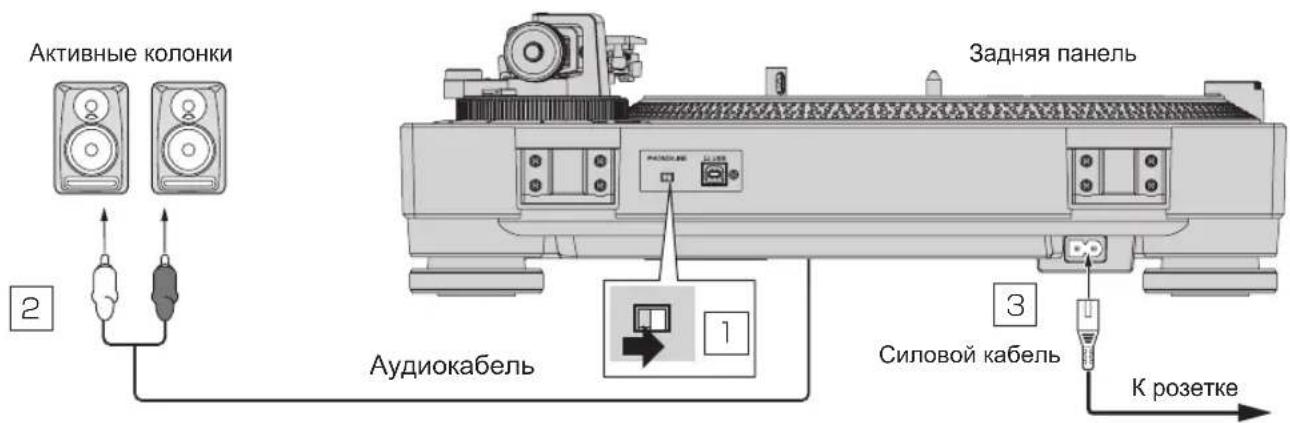

Подключение к активным колонкам....12

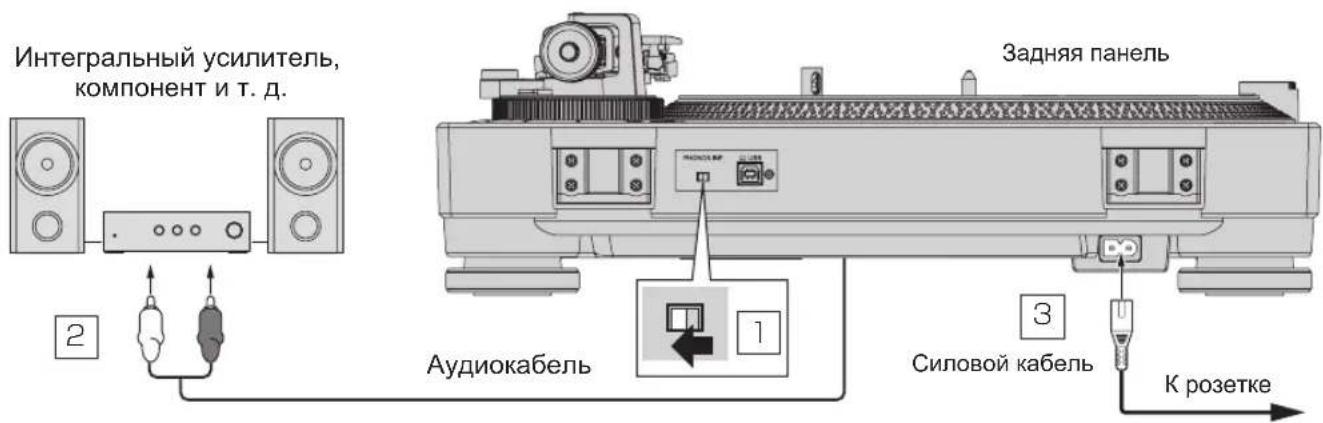

Подключение к интегральному усилителю и другому компоненту....12

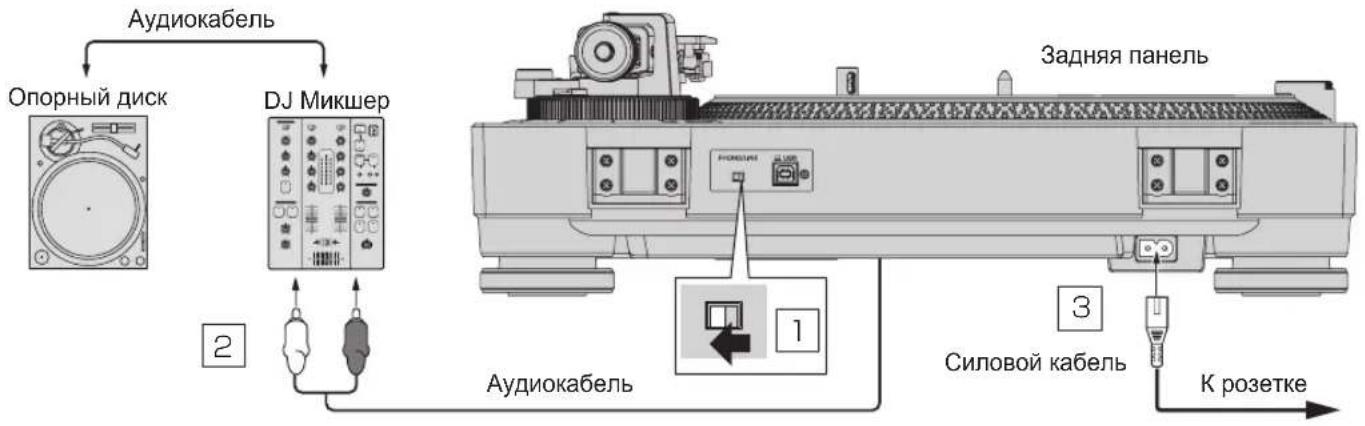

Подключение к DJ микшеру 13

Подключение с компьютером....13

Место установки....13

Регулировка высоты основного блока....13

06 Управление

Включение питания ....14

Отключение питания ....14

Воспроизведение ....14

Приостановка воспроизведения ....14

Завершение воспроизведения ....14

Регулировка высоты тона ....14

Как показать обложку пластинки ....14

Воспроизведение стандартных долгоиграющих пластинок .....15

Подсветка кончика иглы....15

Запись....15

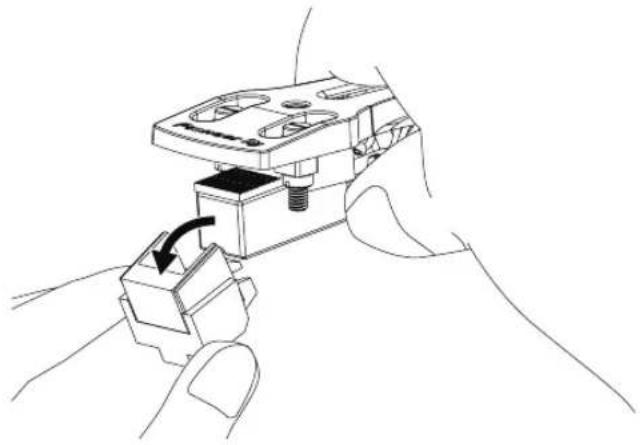

Замена стилуса ....15

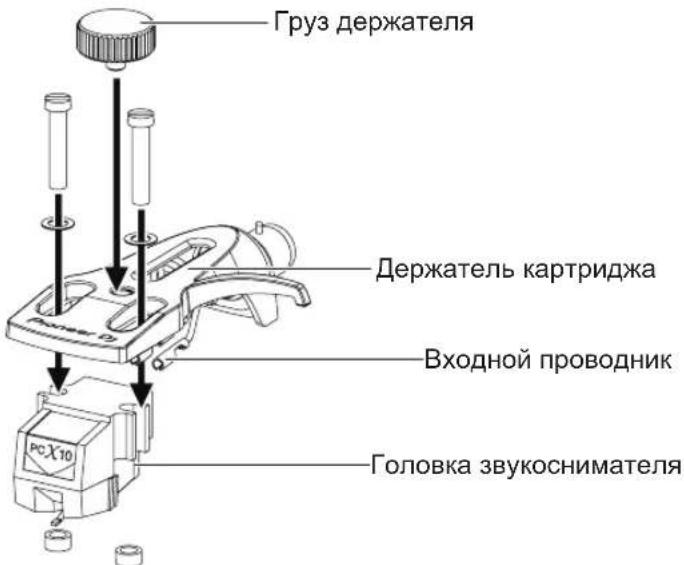

Замена картриджа 15

07 Дополнительная информация

Возможные неисправности и способы их устранения .....16

Предостережения по использованию ....16

Техническое обслуживание каждого узла....17

О торговых марках и зарегистрированных торговых марках .....17

Технические характеристики .....17

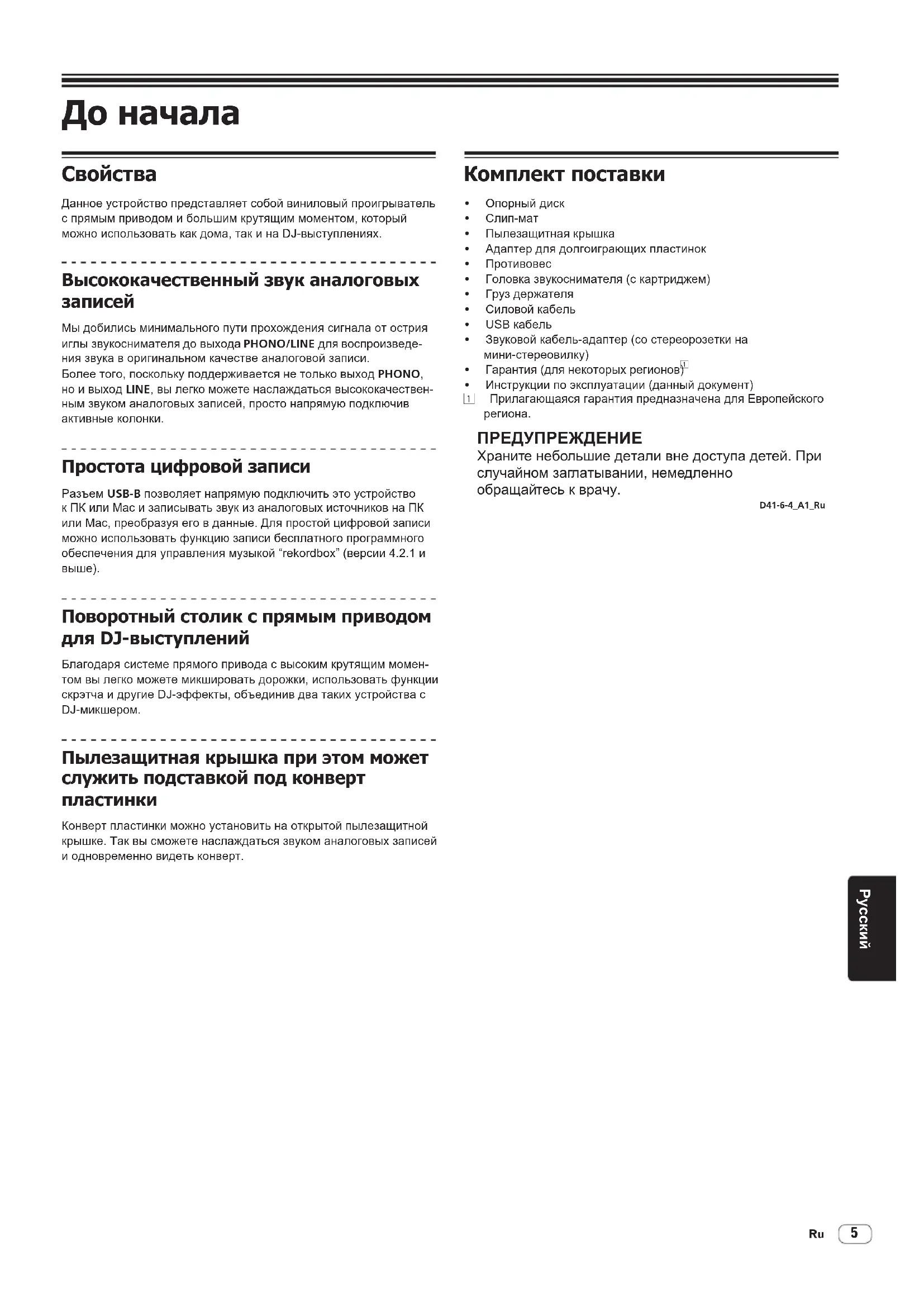

До начала

Свойства

Данное устройство представляет собой виниловый проигрыватель с прямым приводом и большим крутящим моментом, который можно использовать как дома, так и на DJ-выступлениях.

Высококачественный звук аналоговых записей

Мы добились минимального пути прохождения сигнала от острия иглы звукоснимателя до выхода PHONO/LINE для воспроизведения звука в оригиналном качестве аналоговой записи.

Более того, поскольку поддерживается не только выход PHONO, но и выход LINE, вы легко можете наслаждаться высококачественным звуком аналоговых записей, просто напрямую подключив активные колонки.

Простота цифровой записи

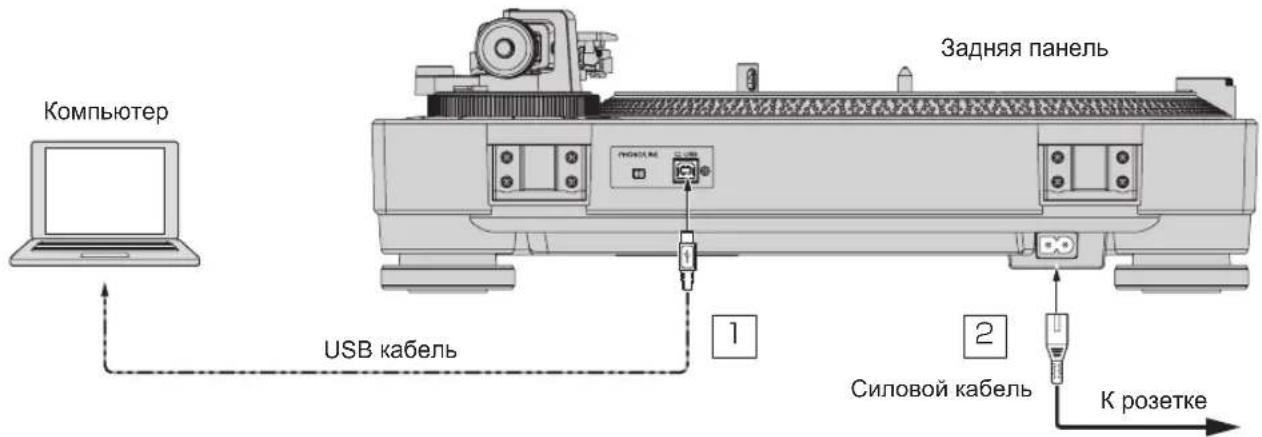

Разъем USB-B позволяет напрямую подключить это устройство к ПК или Мас и записывать звук из аналоговых источников на ПК или Мас, преобразуя его в данные. Для простой цифровой записи можно использовать функцию записи бесплатного программного обеспечения для управления музыкой "rekordbox" (версии 4.2.1 и выше).

Поворотный столик с прямым приводом для DJ-выступлений

Благодаря системе прямого привода с высоким крутящим моментом вы легко можете микшировать дорожки, использовать функции скрэтча и другие DJ-эффекты, объединив два таких устройства с DJ-микшером.

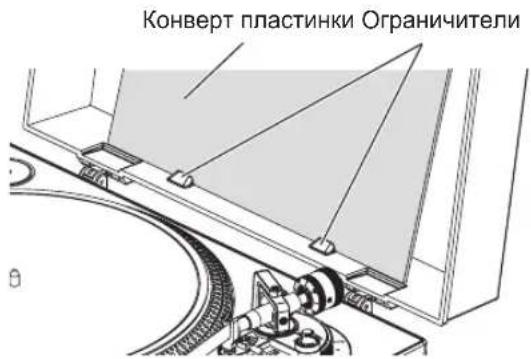

Пылезащитная крышка при этом может служить подставкой под конверт пластинки

Конверт пластинки можно установить на открытой пылезащитной крышке. Так вы сможете наслаждаться звуком аналоговых записей и одновременно видеть конверт.

Комплект поставки

• Опорный диск
  • Слип-мат
  • Пылезащитная крышка
  • Адаптер для долгоиграющих пластинок
• Противовес
  • Головка звукоснимателя (с картриджем)
  • Груз держателя
  • Силовой кабель
• USB кабель
• Звуковой кабель-адаптер (со стереорозетки на мини-стереовилку)
  • Гарантия (для некоторых регионов) ^1
• Инструкции по эксплуатации (данный документ)
  Прилагающаяся гарантия предназначена для Европейского региона.

ПРЕДУПРЕЖДЕНИЕ

Храните небольшие детали вне доступа детей. При случайном заглатывании, немедленно обращайтесь к врачу.

D41-6-4_A1_Ru

Перед началом работы

Установка rekordbox (Mac/Windows)

1 Откройте сайт rekordbox.com.

- Содержание страницы может изменяться без предварительного уведомления.

2 Выберите Краткое руководство и щелкните [Free To Download].

Free To Download Ver. (20...)

3 Внимательно прочитайте Лицензионное соглашение и установите флажок [принимаю], если вы согласны с его условиями.

Если установлен этот флажок, значок [Download] становится активным.

4 Нажмите [Download].

Начнется загрузка rekordbox (Mac/Windows).

5 Дважды щелкните по скачанному файлу, чтобы разархивировать его.

6 Дважды щелкните по разархивированному файлу, чтобы запустить программу установки.

7 Внимательно прочтите Лицензионное соглашение и, если вы согласны с ним, продолжите установку, следуя инструкциям на экране.

- Если вы не согласны с условиями Лицензионного соглашения, отмените установку.

8 Когда откроется окно с сообщением о завершении установки, закройте программу установки, следуя инструкциям на экране.

Установка завершена.

- Для использования rekordbox dj, rekordbox dvs и rekordbox video требуется активация (проверка подлинности лицензии). Подробнее см. в Инструкциях по эксплуатации rekordbox. https://rekordbox.com/en/support/manual.php

Сборка

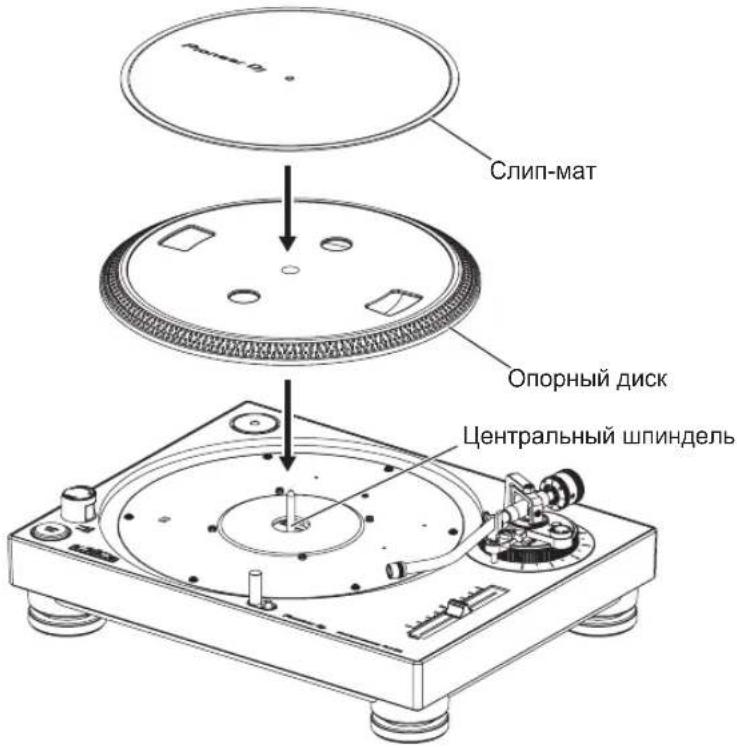

1 Установите поворотный столик и подложку.

Установите поворотный столик на центральный шпиндель и положите на него подложку.

- Будьте осторожны, не подвергайте опорный диск на основном блоке ударам и не роняйте его.

Слип-мат Опорный диск Центральный шпиндель

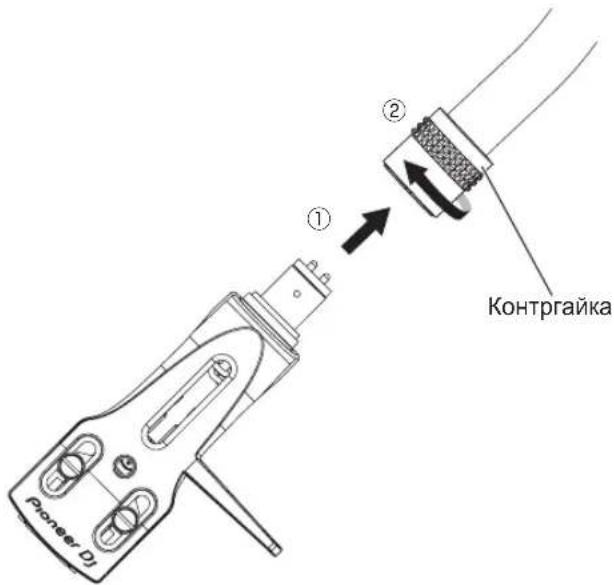

2 Установите держатель картриджа.

Вставьте держатель картриджа с установленным картриджем в тонарм. Затем затяните стопорную гайку, поддерживая держатель в горизонтальном положении.

Pioneer DJ ① ② Контграйка

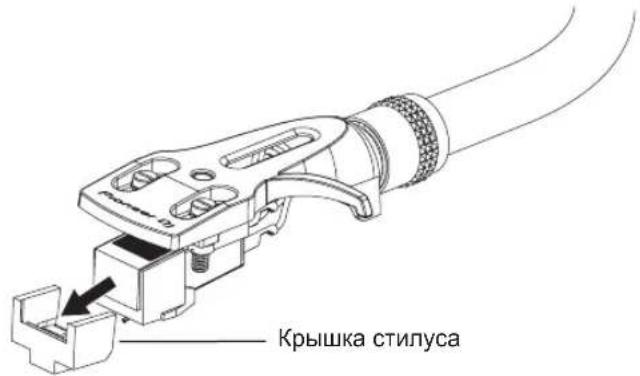

- Перед использованием снимите крышку стилуса, не касаясь кончика стилуса.

Крышка стилуса

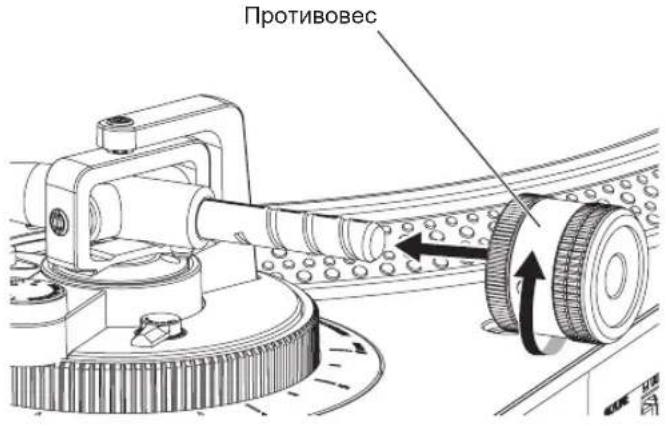

3 Установите противовес.

Установите противовес на заднюю часть трубки тонарма.

Противовес

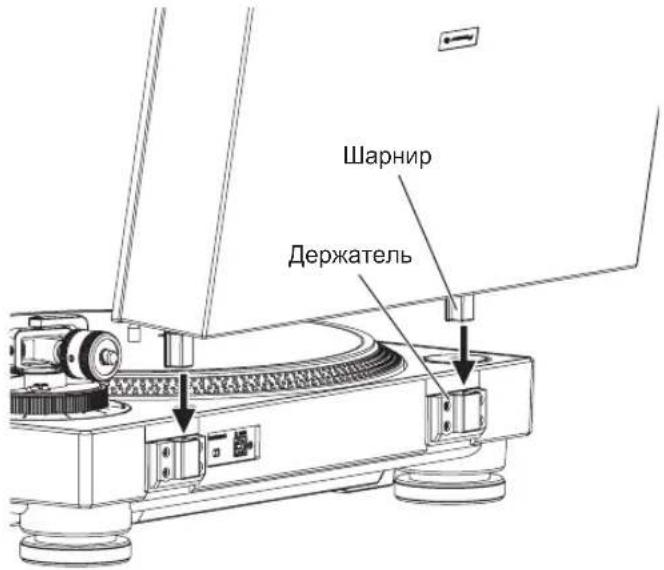

Прикрепите пылезащитную крышку.

Вставьте шарниры пылезащитной крышки в держатели на задней панели этого устройства.

При снятии пылезащитной крышки потяните шарниры вверх наружу, чтобы крышка оказалась открытой.

Шарнир Держатель

Названия деталей и функции

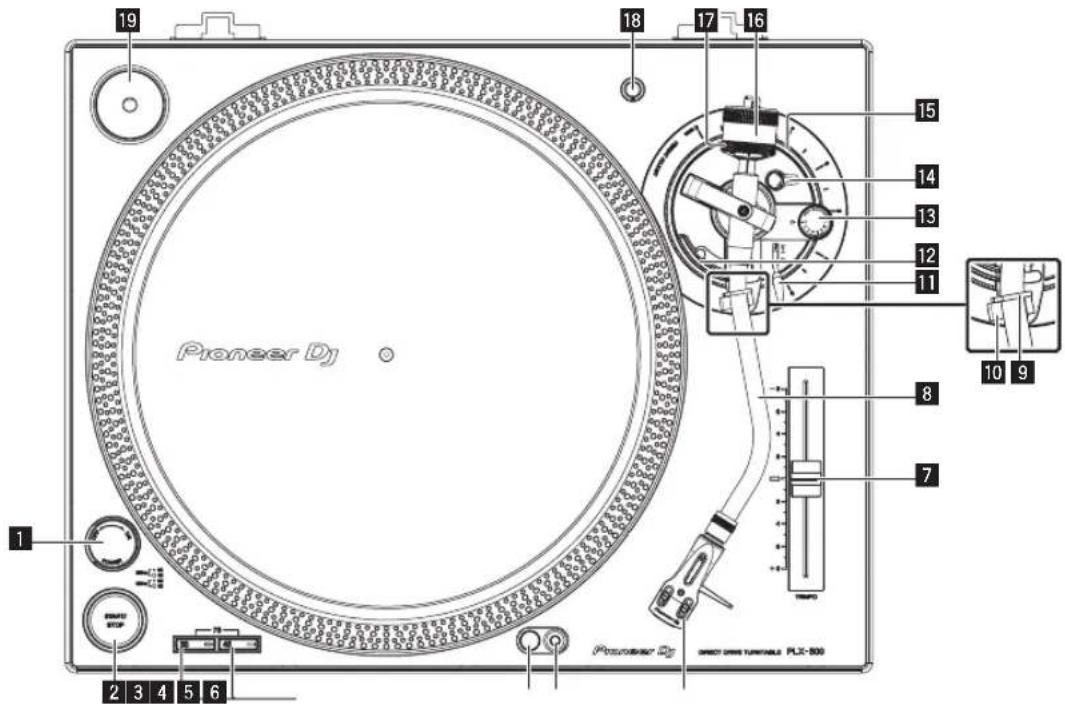

Верхняя панель

Pioneer DJ 19 18 17 16 15 14 13 12 11 10 9 8 7 1 2 3 4 5 6 Pioneer DJ DIRECT ORIS TURNABLE PLX-500

1 Переключатель POWER

При повороте переключателя в сторону [ON] питание включается и загорается стробирующая подсветка на боковой панели.

Включение питания (стр. 14) Отключение питания (стр. 14)

2 Кнопка START/STOP

Нажатие кнопки запускает или останавливает вращение опорного диска.

Воспроизведение (стр. 14)

3 Кнопка изменения скорости

Позволяет устанавливать скорость в соответствии с воспроизводимой пластинкой.

• Для пластинок со скоростью вращения 33 1/3 об/мин нажмите кнопку [33].
• Для пластинок со скоростью вращения 45 об/мин нажмите кнопку [45].
  • Для 78 об/мин нажмите одновременно кнопки [33] и [45].
  Воспроизведение (стр. 14)

4 Устройство подсветки иглы

Предназначено для подсветки кончика иглы.
Подсветка кончика иглы(стр. 15)

5 Переключатель подсветки иглы

Включает белую подсветку иглы и поднимает устройство подсветки в положение подсветки кончика иглы.

Подсветка кончика иглы(стр. 15)

6 Держатель картриджа

7 Ползунок ТЕМРО

Можно перемещать в одну или другую сторону для точной регулировки скорости вращения.

Регулировка высоты тона(стр. 14)

8 Тонарм

Регулировка (стр. 10)

9 Зажим тонарма

Служит для фиксации тонарма.

10 Упор тонарма

Служит опорой тонарма.

11 Рычаг микролифта

При подъеме рычага тонарм поднимается. При опускании рычага тонарм опускается.

12 Микролифт тонарма

Это устройство предназначено для перемещения тонарма вверх и вниз. Управление им осуществляется рычагом микролифта.

13 Ручка ANTI SKATING

При воспроизведении пластинки на кончик иглы действует сила, направленная к центру вращения. За счет установки с помощью этой ручки давления равного силе, воздействующей на иглу, влияние этой силы устранятся.

Регулировка компенсации скатывающей силы (стр. 11)

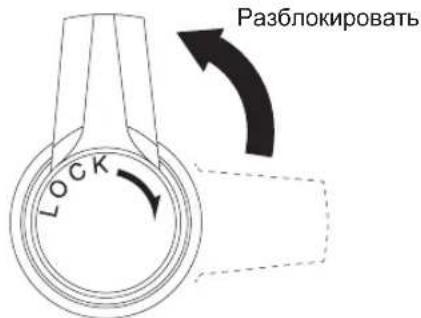

14 Фиксатор HEIGHT ADJUST

Фиксирует установленную высоту тонарма.

Регулировка высоты тонарма (стр. 11)

15 Ручка HEIGHT ADJUST

Используется для регулировки высоты тонарма.

Регулировка высоты тонарма (стр. 11)

16 Противовес

Используется для балансировки тонарма и регулировки прижимной силы иглы.

- Регулировка (стр. 10 )

17 Кольцо регулировки прижимной силы иглы

Используется для установки необходимой прижимной силы картриджа.

Регулировка прижимной силы иглы (стр. 10)

18 Стойка держателя картриджа

Используется для установки головки в вертикальном положении.

19 Адаптер для долгоиграющих пластинок

Используется для воспроизведения стандартных долгоиграющих пластинок.

Воспроизведение стандартных долгоиграющих пластинок (стр. 15)

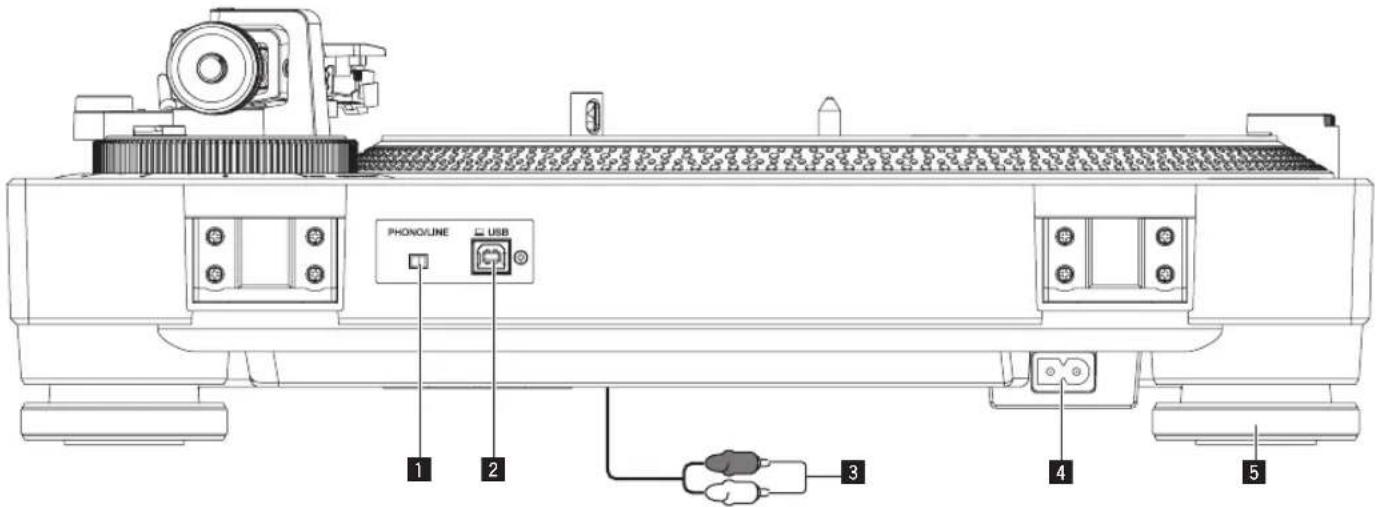

Задняя панель

PHONO/LINE USB 1 2 3 4 5

1 Переключатель PHONO/LINE

Переключение уровня звучания, выводимого с устройства.

— [PHONO]: выберите при подключении к устройству, которое поддерживает вход с головки звукоснимателя проигрывателя грампластинок, такому как интегральный усилитель или другой компонент.
— [LINE]: выберите при подключении к устройству, которое поддерживает линейный вход, такому как активные колонки.

ПРЕДОСТЕРЕЖЕНИЕ

Не подключайте к устройству, которое поддерживает вход с головки звукоснимателя проигрывателя грампластинок, если переключатель PHONO/LINE находится в положении [LINE].

2 Разъем USB

Подключите сюда кабель USB (входит в комплект поставки).

Подключение с компьютером(стр. 13)

3 Аудиокабель

Подключения(стр. 12)

4 AC IN

Подключается к розетке через поставляемый силовой кабель. Подключайте силовой кабель только после завершения всех подключений между оборудованием.

- Используйте только поставляемый силовой кабель.

5 Демпфер

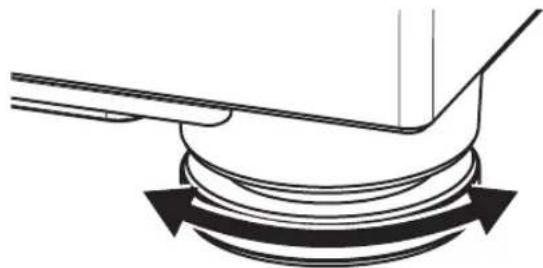

Подавляет влияние внешних вибраций. За счет поворота демп- фера можно регулировать высоту проигрывателя.
Регулировка высоты основного блока (стр. 13)

Регулировка

Регулировка баланса тонарма

Поскольку в зависимости от изделия массы картриджа и держа- теля картриджа отличаются, предусмотрена регулировка баланса тонарма.

Выполните следующие подготовительные операции:

• Снимите защитный колпачок иглы и зажим тонарма, не прика- сяясь к кончику иглы.
  • Опустите рычаг микролифта.
• Установите регулятор [ANTI SKATING] на "0".

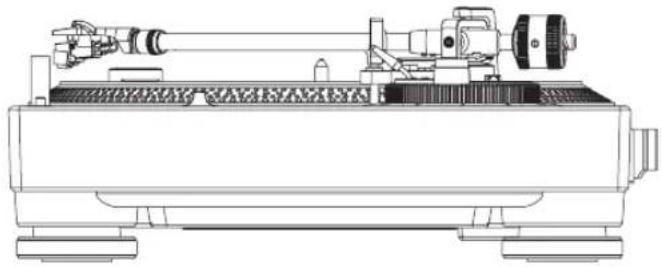

Снимите тонарм с упора и отрегулируйте баланс таким образом, чтобы тонарм располагался горизонтально.

Вращайте противовес, пока тонарм не примет почти горизонтальное положение.

- При перемещении тонарма обращайте внимание на то, чтобы кончик иглы не касался непосредственно опорного диска и других узлов.

Регулировка прижимной силы иглы

Для предотвращения перескоков иглы и искажения звука необходимо соответствующим образом отрегулировать прижимную силу иглы для каждого картриджа.

Соответствующая сила нажатия стилуса для картриджа из комплекта: от 3,0 до 4,0 г.

Выполните следующие подготовительные операции:

• Верните тонарм на упор и закрепите зажимом тонарма.

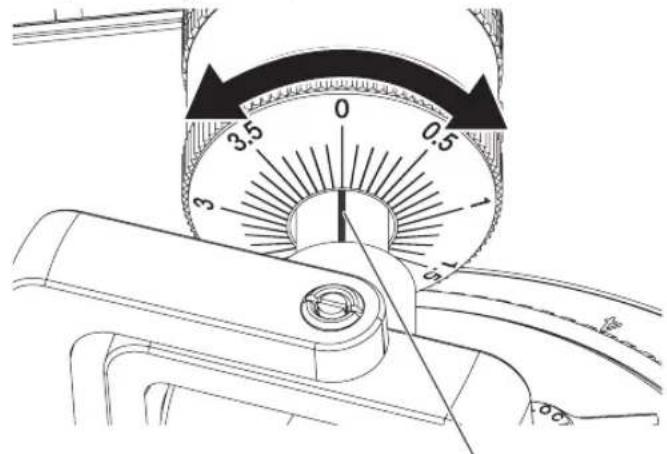

1 Совместите метку "0" на кольце регулировки прижимной силы иглы с осевой линией на задней части трубки тонарма.

Удерживая противовес пальцем для предотвращения его перемещения, поверните только кольцо регулировки прижимной силы иглы так, чтобы метка числа "0" совпала с черной осевой линией на задней части трубки тонарма.

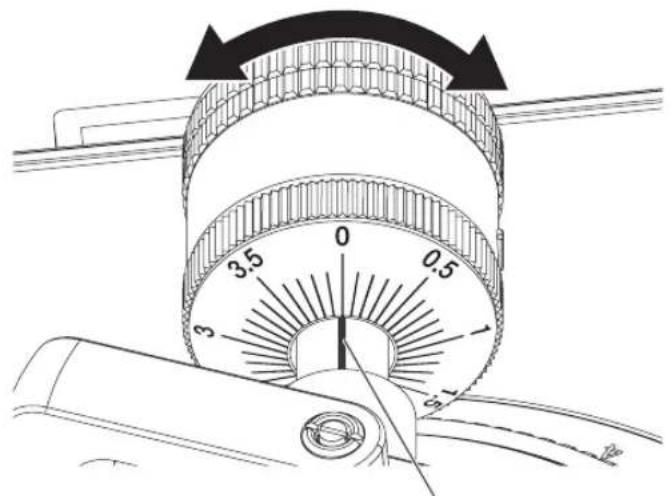

2 Отрегулируйте прижимную силу иглы.

Поверните противовес, чтобы установить прижимную силу иглы, соответствующую используемому картриджу.

- При вращении противовеса вращается и кольцо регулировки прижимной силы. Следя за кольцом регулировки, установите необходимую прижимную силу иглы.

Регулировка компенсации скатывающей силы

Эта регулировка выполняется для предотвращения перескока иглы.

Установите то же значение на шкале, что и для прижимной силы иглы.

Поверните ручку [ANTI SKATING] таким образом, чтобы метка значения, установленного для прижимной силы иглы картриджа, совпадала с базовой линией.

ANTI-SKATING 0 2

При воспроизведении со скрэтчем

Для предотвращения перескоков иглы отрегулируйте положение шкалы в соответствии с типом воспроизведения.

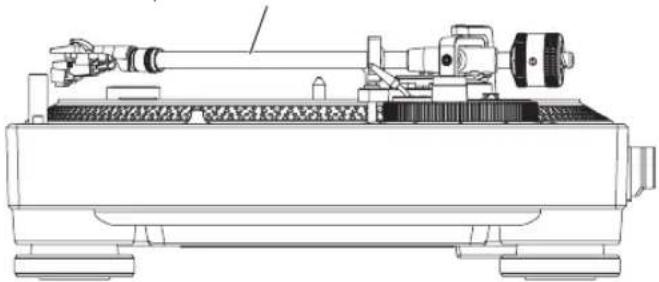

Регулировка высоты микролифта

При использовании картриджа не из комплекта поставки отрегулируйте ее в соответствии с используемым картриджем.

Выполните следующие подготовительные операции:

• Пластинка устанавливается на подложку.
- Снимите защитный колпачок иглы и зажим тонарма, не прика- сяясь к кончику иглы.
- Поднимите рычаг микролифта и установите тонарм на пластинку.

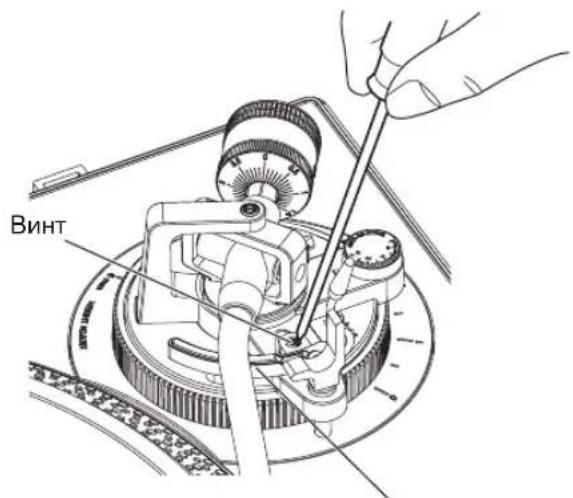

Отрегулируйте высоту, поворачивая винт при опущенном микролифте.

— При вращении по часовой стрелке расстояние между пластинкой и иглой уменьшается.
— При вращении против часовой стрелки расстояние между пластинкой и иглой увеличивается.

- Высота микролифта тонарма (расстояние между пластинкой и иглой, когда рычаг микролифта поднят вверх) устанавливается на заводе-изготовителе в диапазоне примерно от 8 мм до 13 мм.

ВИНТ

Микролифт тонарма

Регулировка высоты тонарма

При использовании картриджа из комплекта поставки используйте положение «0». При использовании картриджа не из комплекта поставки отрегулируйте ее в соответствии с используемым картриджем.

1 Поверните фиксатор [HEIGHT ADJUST], чтобы его разблокировать.

Разблокировать LOCK

2 Опустите рычаг микролифта и установите иглу на пластинку, а затем с помощью ручки [HEIGHT ADJUST] добейтесь параллельности тонарма и пластинки.

Отрегулируйте так, чтобы рычаг тона принял горизонтальное положение

3 Поверните фиксатор [HEIGHT ADJUST], чтобы зафиксировать высоту тонарма.

После регулировки высоты тонарма обязательно поверните фиксатор [HEIGHT ADJUST], чтобы зафиксировать тонарм.

Подключения

• При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
  • Смотрите инструкции по эксплуатации к подключаемому компоненту.
• После завершения всех подключений между устройствами подключите силовой кабель.

Подключение к активным колонкам

Активные колонки 2 Задняя панель Аудиокабель 1 3 Силовой кабель К розетке

1 Установите переключатель [PHONO/LINE] в положение [LINE].

2 Подключите аудиокабель к входному разъему [LINE] активных колонок.

- При необходимости используйте прилагаемый кабель-адаптер.

3 Подключите силовой кабель.

Подключается к розетке через поставляемый силовой кабель. Подключайте силовой кабель только после завершения всех подключений между оборудованием.

Подключение к интегральному усилителю и другому компоненту

Интегральный усилитель, компонент и т. д. 2 Аудиокабель Задняя панель 1 3 Силовой кабель К розетке

1 Установите переключатель [PHONO/LINE] в положение [PHONO].
2 Подключите аудиокабель к входному разъему [PHONO] интегрального усилителя или другого компонента.

- Если данное изделие подключено к интегральному усилителю или другому компоненту без разъема [PHONO], получение звучания достаточного уровня и качества будет невозможно. В этом случае переведите переключатель [PHONO/LINE] на этом устройстве в положение [LINE], а затем подключите устройство к входному разъему [LINE] интегрального усилителя или другого компонента либо воспользуйтесь фонографическим эквалайзером.

3 Подключите силовой кабель.

Подключается к розетке через поставляемый силовой кабель. Подключайте силовой кабель только после завершения всех подключений между оборудованием.

Подключение к DJ микшеру

Аудиокабель Опорный диск DJ Микшер 2 Задняя панель Аудиокабель 1 3 Силовой кабель К розетке

1 Установите переключатель [PHONO/LINE] в положение [PHONO].
2 Подключите аудиокабель к входному разъему [PHONO] на DJ-микшере.

- Если данное изделие подключено к DJ-микшеру без разъема [PHONO], получение звучания достаточного уровня и качества будет невозможно. В этом случае переведите переключатель [PHONO/LINE] на этом устройстве в положение [LINE], а затем подключите устройство к входному разъему [LINE] DJ-микшера.

3 Подключите силовой кабель.

Подключается к розетке через поставляемый силовой кабель. Подключайте силовой кабель только после завершения всех подключений между оборудованием.

Подключение с компьютером

Для данного устройства не требуется программный драйвер USB.

Запись (стр. 15)

Компьютер USB кабель Задняя панель 1 2 Силовой кабель К розетке

1 Подключите USB-кабель к порту USB на компьютере.

2 Подключите силовой кабель.

Подключается к розетке через поставляемый силовой кабель. Подключайте силовой кабель только после завершения всех подключений между оборудованием.

Место установки

Установите устройство на горизонтальную поверхность, которая не подвергается воздействию внешних вибраций.

• Устанавливайте устройство на максимальном возможном расстоянии от акустической системы.
• Если устройство находится на небольшом расстоянии от радиоприемника (диапазона AM/FM), из радиоприемника может быть слышен шум. Устанавливайте радиоприемник на максимальном возможном расстоянии от данного устройства.

Регулировка высоты основного блока

Путем поворота демпфера отрегулируйте высоту таким образом, чтобы основной блок находился горизонтально.

1 Выполните все подключения, затем подключите силовой кабель к розетке.

Подключения (стр. 12)

2 Переведите переключатель [POWER] в положение [ON], чтобы включить питание устройства.

Высвечиваются индикаторы данного аппарата и включается питание.

Отключение питания

Переведите переключатель [POWER] в положение [OFF], чтобы выключить питание устройства.

Питание данного аппарата отключается.

Воспроизведение

Выполните следующие подготовительные операции:

• Положите пластинку на опорный диск.
• Снимите защитный колпачок иглы и зажим тонарма.

1 Переведите переключатель [POWER] в положение [ON], чтобы включить питание устройства.
2 Выберите скорость вращения в соответствии с записью, нажимая кнопку изменения скорости.
3 Нажмите кнопку [START/STOP].

Опорный диск вращается.

4 Поднимите рычаг микролифта и установите тонарм на пластинку.
5 Опустите рычаг микролифта.

Тонарм медленно опускается и начинается воспроизведение.

Приостановка воспроизведения

Поднимите рычаг микролифта.

Игла картриджа поднимается от пластинки.

- Для возобновления воспроизведения опустите рычаг микролифта.

Завершение воспроизведения

1 Поднимите рычаг микролифта, чтобы вернуть тонарм на упор, а затем опустите рычаг микролифта.
2 Нажмите кнопку [START/STOP].

Проигрыватель плавно прекращает воспроизведение.

3 Переведите переключатель [POWER] в положение [OFF], чтобы выключить питание устройства.

Закрепите тонарм зажимом тонарма.

Чтобы защитить кончик иглы, наденьте защитный колпачок иглы. Закройте пылезащитную крышку.

Регулировка высоты тона

Передвигайте ползунок [ТЕМРО] вперед или назад.

При перемещении ползунка вперед частота вращения увеличивается, а при перемещении назад — уменьшается.

• Когда ползунок [ТЕМРО] окажется по центру, загорится жел-то-зеленый сигнал индикатора и будет установлена выбранная скорость вращения (33 1/3, 45 или 78 оборотов в минуту).
• Шкала ползунка [ТЕМРО] показывает приблизительное значение. Используйте его в качестве ориентира.
• Чтобы проверить, что скорость вращения изменилась соответствующим образом, посмотрите стробоскопический сигнал на поворотном столике.

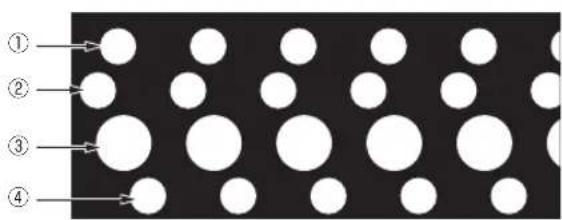

Метки стробоскопии

① Если сигнал не движется, скорость вращения составляет 33 1/3 об/мин (питание 50 Гц)
② Если сигнал не движется, скорость вращения составляет 45 об/мин (питание 50 Гц)
③ Если сигнал не движется, скорость вращения составляет 33 1/3 об/мин (питание 60 Гц)
④ Если сигнал не движется, скорость вращения составляет 45 об/мин (питание 60 Гц)
- Для подсвечивания меток стробоскопии в данном устройстве используется стробоскоп (красный светодиод). При проверке высоты всегда используйте стробоскоп.

Как показать обложку пластинки

Установите обложку за держателями, прикрепленными к пылеза- щитной крышке, как показано на рисунке.

Конверт пластинки Ограничители

• Не устанавливайте туда другие предметы.
• Правильно закрепите обложку за держателями.
- При использовании этой функции во время воспроизведения следите, чтобы обложка не упала. Это может повредить пластинку или стилус.
- Не открывайте пылезащитную крышку, если на ней установлена обложка пластинки.

Воспроизведение стандартных долгоиграющих пластинок

Установите адаптер долгоиграющих пластинок на центральный шпиндель и нажмите кнопку [45].

Подсветка кончика иглы

Нажатие переключателя подсветки включает белую подсветку иглы и поднимает устройство подсветки в положение подсветки кончика иглы.

• Если в этом нет необходимости, нажмите на выключатель подсветки стилуса, чтобы опустить его. Подсветка стилуса выключится.
• Не смотрите прямо на горящий сигнал стилуса.

Запись

При подключении к компьютеру, на котором установлено приложение для управления музыкой "rekordbox", возможна цифровая запись аналоговых пластинок.

Подробную информацию см. на сайте продукта rekordbox в Инструкциях по эксплуатации rekordbox в разделе [Support]. https://rekordbox.com/en/store/

Замена стилуса

Перед выполнением следующей процедуры убедитесь в том, что питание отключено.

1 Возьмите картридж одной рукой.

2 Снимите картридж в направлении, указанном стрелкой, удерживая держатель стилуса другой рукой.

Это устройство не поддерживает картриджи МС. Пользуйтесь картриджами VM или MM.

Снятие картриджа

1 Снимите винты, гайки и шайбы с головки звукоснимателя.
2 Отключите электрические провода от картриджа.

Установка картриджа

1 Подключите картридж с учетом цветовой маркировки проводов на головке звукоснимателя и символов на контактах картриджа.
Учитывайте цветовую маркировку проводов на головке звукоснимателя и символы на контактах картриджа.
Если смотреть спереди, верхний левый — L+: белый, нижний левый — L-: синий, верхний правый — R+: красный, нижний правый — R-: зеленый.
- Надежно подключите провода с помощью клещей и т. п.
2 Прикрепите картридж к головке звукоснимателя с помощью винтов, гаек и шайб из комплекта поставки картриджа.

Груз держателя Держатель картриджа Входной проводник Головка звукоснимателя

• Надежно прикрепите картридж к головке звукоснимателя.
• При использовании картриджа массой 5 г или менее установите входящий в комплект поставки прижимной вес.

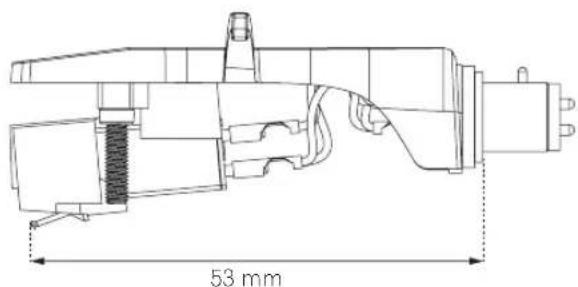

Регулировка навеса

Для регулировки положения при помощи винта крепления кар- триджа воспользуйтесь показанной ниже шкалой регулировки навеса. Выполните регулировки таким образом, чтобы кончик иглы находился на расстоянии 53 мм от детали крепления тонарма.

53 mm

Шкала регулировки навеса

0 1 2 3 4 5 53 mm

Дополнительная информация

Возможные неисправности и способы их устранения

• Зачастую неправильное срабатывание ошибочно воспринимается за неполадку или неисправность. Если вы думаете, что с данным компонентом что-то не так, проверьте пункты ниже, а также [FAQ] для [PLX-500] на сайте поддержки Pioneer DJ.
  pioneerdj.com/support/
  Иногда проблема может заключаться в другом компоненте. Проверьте другие используемые компоненты и электроприборы. Если решить проблему не удается, обратитесь за ремонтом в ближайший авторизованный сервисный центр или к своему дилеру.
• Данный аппарат может не срабатывать соответствующим образом по причине статического электричества или по другим внешним причинам. В таком случае, обычную работу можно возобновить, отключив питание, обождав 1 минуту и затем снова включив питание.

Неисправность Проверьте Способ устранения

Не включается питание. Подключен-ли силовой кабель соответствующим образом?	Подключите поставляемый силовой кабель к розетке соответствующим образом.
	Установлен ли переключатель [POWER] питания в положение [ON]?	Установите переключатель [POWER] питания в положение [ON].
Звучание отсутствует или слишком низкий уровень звучания.	Подключены-ли аудиокабели соответствующим образом?	Правильно подключите аудиокабели.
	Не загрязнены-ли терминалы и штекеры?	Перед выполнением подключений очистите терминалы и штекеры.
	Правильно ли установлен держатель картриджа?	Правильно установите держатель картриджа.
Звук левого и правого канала поменяны местами.	Поменяны ли местами соединения левого и правого каналов каждого оборудования?	Правильно подсоедините аудиокабель и проволочные выводы держателя картриджа.
Во время воспроизведения слышен тихий гудящий звук (гудение или жужкание).	Находится ли возле соединительного шнура такое электрическое устройство, как флуоресцентная лампа или ее шнур питания?	Проложите шнур питания флуоресцентной лампы или установите другое устройство на максимальном возможном расстоянии.
Кончик иглы не опускается на пластинку.	Правильно ли отрегулирована прижимная сила иглы?	Отрегулируйте противовес, чтобы установить прижимную силу иглы, соответствующую используемому картриджу.
	Выполнена ли горизонтальная балансировка тонарма?	Поверните противовес до достижения горизонтального положения тонарма.
Происходят перескоки иглы.	Правильно ли отрегулирована прижимная сила иглы?	Отрегулируйте противовес, чтобы установить прижимную силу иглы, соответствующую используемому картриджу.
	Деформирован ли пластинка и есть ли на ней царапины?	Проверьте состояние пластинки.
	Скопилась ли на кончике иглы пыль? Снимите	держатель с картриджем и осторожно удалите пыль или другие загрязнения с кончика иглы мягкой щеткой или кисточкой.
	Правильно ли выполнена регулировка компенсации скатывающей силы?	Правильно отрегулируйте компенсацию скатывающей силы.
	Правильно ли выполнена регулировка высоты тонарма?	Правильно отрегулируйте высоту тонарма.
Тонарм останавливается и не перемещается дальше.	Есть ли на пластинке царапины? Проверьте состояние пластинки.
	Упирается ли тонарм в посторонний объект?	Проверьте область вокруг тонарма. В случае обнаружения препятствия, удалите его.
Громкость звука слишком низкая или слишком высокая (искаженная).	Соответствует ли подключение к усилителю используемому типу картриджа (выходу)?	Подключите соединительные кабели соответствующим образом.
	Настройка переключателя [PHONO/LINE] правильная?	Правильно выполните настройку переключателя [PHONO/LINE] в соответствии с входным разъемом подключенного устройства.
Поворотный столик при вращении слегка вибрирует.	В местах крепления поворотного столика и на центральном шпинделе налипла грязь и т. п.	Удалите грязь.

Предостережения по использованию

О конденсации

Внутри аппарата (на рабочих деталях или линзе) могут образоваться водяные капли (конденсация) в зимнее время, например, если аппарат был перенесен с холодного место в теплую комнату, или при внезапном повышении температуры в комнате, где установлен аппарат (обогревание, др.). Аппарат не будет срабатывать соответствующим образом и не будет воспроизводиться, пока внутри него имеется конденсация. Оставьте аппарат на 1 или 2 часа при комнатной температуре (хотя в данное время зависит от состояния конденсации) отключенным. Водяные капли испарятся и можно будет управлять аппаратом. Конденсация может

происходить также и в летнее время, если аппарат подвергался, например, прямому обдуванию от кондиционера воздух. В таком случае передвиньте аппарат в другое место.

При транспортировке устройства в другое место

Для упаковки устройства используйте оригинальные упаковочные материалы.

Если оригинальные упаковочные материалы отсутствуют, выполните следующие операции:

• Перед началом упаковки снимите подложку и опорный диск проигрывателя.
- снимитедержатель картриджа и противовес с тонарма и тщательно их упакуйте.

• с помощью зажима тонарма зафиксируйте тонарм и закрепите его липкой лентой, чтобы исключить его перемещение.
• заверните основной блок в одеяло или мягкую бумагу, чтобы не допустить его повреждения.
• Упаковывайте без применения силы к рычагу тона.

Техническое обслуживание каждого узла

При установке и снятии держателя картриджа отключайте питание усилителя.

Выполнение этих операции при установленной высокой громкости может вызвать повреждение громкоговорителя.

• Снимите держатель с картриджем и осторожно удалите пыль или другие загрязнения с кончика иглы мягкой щеткой или кисточкой.
• Для очистки пластинок используйте высококачественное средство для чистки пластинок.
• При помощи мягкой ткани или аналогичного материала очистите выводы держателя картриджа, а затем установите держатель на тонарм.

Очистка пылезащитной крышки и других деталей

Для очистки пылезащитной крышки и корпуса используйте мягкую ткань

- Не очищайте пылезащитную крышку во время воспроизведения. Статическое электричество может привести к притягиванию тонарма к пылезащитной крышке.

О торговых марках и зарегистрированных торговых марках

• «Pioneer DJ» является зарегистрированным товарным знаком корпорации PIONEER CORPORATION и используется по лицензии.
• rekordbox™ – торговая марка или зарегистрированная торговая марка компании AlphaTheta Corporation.

Указанные здесь названия компаний и изделий являются торговыми марками или зарегистрированными торговыми марками соответствующих владельцев.

Технические характеристики

Требования к питанию

.... от 110 В до 120 В или от 220 В до 240 В переменного тока, 50 Гц/60 Гц

Потребляемая мощность....11 Вт

Вес основного аппарата .....10,7 кг

Макс. габариты ..... 450 мм (Ш) × 158,5 мм (В) × 367,5 мм (Г)

Допускаемая рабочая температура ...... от +5 °C до +35 °C

Допускаемая рабочая влажность ..от 5 % до 85 % (без конденсации)

Узел опорного диска

Привод ...... Прямой с сервоуправлением

Двигатель ...... 3-фазный бесколлекторный постоянного тока

Система торможения ..... Электронный тормоз

Скорость вращения .... 33 1/3 об/мин, 45 об/мин, 78 об/мин

Диапазон регулировки скорости вращения ....±8 %

Коэффициент детонации ...... Не более 0,15 % WRMS

Соотношение сигнал/шум ......Не менее 50 дБ

Опорный диск .... Литой алюминий, диаметр: 332 мм

Пусковой момент ......не менее 1,6 кг·см

Время старта ...... Не более 1 секунд (при 33 1/3 об/мин)

Узел тонарма

Тип тонарма

......Универсальный S-образный с карданной подвеской,

статически сбалансированный

Эффективная длина .....230,5 мм

Навес 16 мм

Погрешность слежения ......Не более 3°

Диапазон регулировки высоты тонарма ....6 мм

Диапазон регулировки прижимной силы иглы

.От 0 г до 4,0 г (1 деление шкалы — 0,1 г)

Собственный вес картриджа .....9,5 г или менее (один картридж)

Тип картриджа ...... VM

Напряжение на выходе

PHONO 2,5 мВ/1 кГц

LINE 150 мВ/1 кГц

— Технические характеристики и конструкция данного изделия могут изменяться без уведомления.

• © AlphaTheta Corporation 2016. Все права защищены.

Примечание:

Корпорация Пайонир Диджей устанавливает следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

D3-7-10-6b_B1_Ru

Информация для покупателей в ЕАЭС:

Уполномоченной организацией в соответствии с требованиями ТР ТС 004/2011, 020/2011, 017/2011

является ООО "ПИОНЕР РУС", Россия, 105064, г. Москва, Нижний Сусальный переулок, дом 5, строение

19, τ. (495) 9568901

D3-7-10-8b_A1_Ru

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

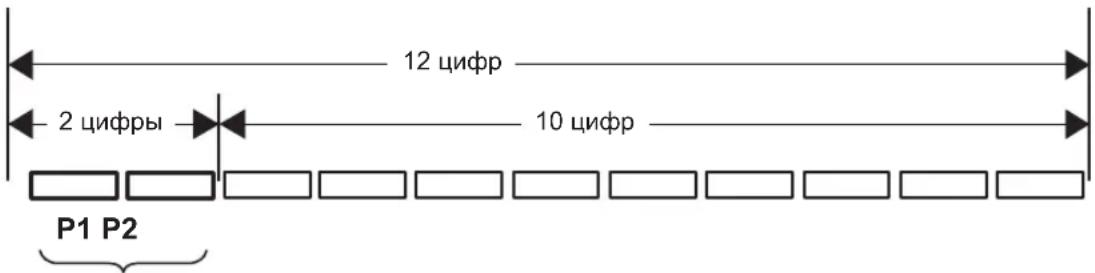

Серийный номер

12 цифр 2 цифры 10 цифр P1 P2

Дата изготовления оборудования

P1 - Год изготовления

Год 201		2012	2013	2014	2015	2016	2017	2018	2019	2020
Символ	K	L	M	N	O	P	Q	R	S	T

Год 202		2022	2023	2024	2025	2026	2027	2028	2029	2030
Символ	A	B	C	D	E	F	G	H	I	J

P2 - Месяц изготовления

Месяц 1		2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

D3-7-10-7_A1_Ru

Корпорация АльфаТета

6F,Йокогама i-Mark Place,4-4-5 Минатомирай,Ниси-ку,Йокогама,Канагава 220-0012 ЯПОНИЯ
