Тип продукта	Цифровой медиаприемник (без CD)
Размеры (Ш x В x Г)	178 мм x 50 мм x 160 мм
Вес	0.9 кг
Источник питания	12V DC (автомобильный аккумулятор)
Bluetooth	Версия 2.1+EDR, поддерживает громкую связь и потоковую передачу аудио
USB-порт	Передний USB, поддерживает файлы MP3/WMA/WAV, до 32 ГБ
AUX-вход	Передний вспомогательный вход 3,5 мм
Тюнер	FM/AM с RDS (система радиоданных)
Усилитель	MOS-FET 50 Вт x 4 (максимальная мощность)
Эквалайзер	13-полосный графический эквалайзер
Дисплей	ЖК-дисплей с белой подсветкой, точечная матрица
Пульт управления	Включает проводной пульт управления
Часы	Да, с синхронизацией времени по RDS
Совместимость с телефонами	iPhone и Android смартфоны
Безопасность	Съемная лицевая панель для защиты от кражи
Обслуживание	Очищайте мягкой сухой тканью; избегайте жидкостей
Безопасность	Используйте правильный номинал предохранителя; рекомендуется профессиональная установка
Запчасти	Не подлежит обслуживанию пользователем; обращайтесь в авторизованный сервисный центр Pioneer
Общая информация	Перед использованием прочтите руководство; избегайте экстремальных температур и влажности

Часто задаваемые вопросы - MVH-29BT PIONEER

Как подключить телефон по Bluetooth к MVH-29BT?

Нажмите кнопку PHONE, затем выберите 'Добавить устройство' на устройстве. На телефоне найдите устройства Bluetooth и выберите 'MVH-29BT'. При запросе введите PIN 0000.

Почему моя USB-флешка не воспроизводит музыку?

Убедитесь, что USB-накопитель отформатирован в FAT32, содержит совместимые аудиофайлы (MP3/WMA/WAV) и не превышает 32 ГБ. Также проверьте, что файлы находятся в корневом каталоге или в папках с простыми именами.

Как сбросить MVH-29BT до заводских настроек?

Используйте заостренный предмет (например, кончик ручки), чтобы нажать кнопку reset, расположенную за передней панелью. Это удалит все настройки и сопряженные устройства.

Можно ли транслировать музыку с телефона на MVH-29BT?

Да, после сопряжения через Bluetooth выберите BT Audio в качестве источника. Вы можете управлять воспроизведением с помощью органов управления устройства или телефона.

Как улучшить плохой прием FM-радио?

Убедитесь, что антенна автомобиля полностью выдвинута и надежно подключена к устройству. Избегайте вождения рядом с высокими зданиями или в тоннелях. Попробуйте изменить настройку local seek, если она доступна.

Какие настройки звука доступны?

Нажимайте кнопку AUDIO несколько раз, чтобы переключаться между настройками низких частот, высоких частот, баланса, фейдера, громкости и предустановок эквалайзера. Используйте ручку громкости для регулировки каждого параметра.

Как настроить часы на этом устройстве?

Нажмите и удерживайте кнопку AUDIO, пока дисплей часов не начнет мигать. Затем используйте кнопки со стрелками влево/вправо для настройки часов и минут.

Поддерживает ли MVH-29BT кнопки на руле?

Да, оно совместимо с большинством интерфейсов управления на руле (через проводной вход для пульта, требуется адаптер, продается отдельно).

Как чистить экран дисплея?

Аккуратно протрите экран мягкой сухой тканью. Не используйте жидкости, спирт или абразивные чистящие средства, так как они могут повредить дисплей.

Какова максимальная выходная мощность встроенного усилителя?

Усилитель обеспечивает максимальную мощность 50 Вт на канал (4 канала) с выходной мощностью RMS 22 Вт на канал при 4 Ом.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MVH-29BT PIONEER

ЦИФРОВОЙ МЕДИАРЕСИВЕР

Pioneer

Bluetooth®

MVH-29BT

Руководство пользователя

Руководство пользователя

Содержание

Перед началом работы 3

Начало работы 4

Радио 6

USB/AUX 6

Bluetooth....8

Настройки.... 11

Настройки FUNCTION 11

Настройки AUDIO.... 11

Перед началом эксплуатации

Начало работы.... 3

Радио 6

USB/AUX 6

Bluetooth....8

Настройки 11

Настройки FUNCTION 11

Настройки AUDIO.... 12

Настройки SYSTEM 13

Подключения/Установка 14

Дополнительная информация.... 18

О данном руководстве:

- В следующих инструкциях USB-накопитель и аудиопроигрыватель USB называются "USB-устройство".

Перед началом эксплуатации

Благодарим Вас за покупку этого изделия компании PIONEER. Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства). Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

ПРЕДУПРЕЖДЕНИЕ

- Не пытайтесь самостоятельно производить установку или ремонт изделия. Установка или ремонт изделия лицами, не обладающими специальными навыками и опытом работы с электронным оборудованием и автомобильными аксессуарами, могут создать опасность поражения электрическим током или иных инцидентов.

- Ни в коем случае не пытайтесь управлять устройством во время движения. Прежде чем использовать органы управления устройством, необходимо съехать с дороги и припарковать автомобиль в безопасном месте.

⚠️ ВНИМАНИЕ

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма.
• Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне.
• Данное изделие оценено на соответствие требованиям стандарта IEC 60065, "Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности" в условиях умеренного и тропического климата.

При возникновении проблем

При неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом PIONEER.

Начало работы

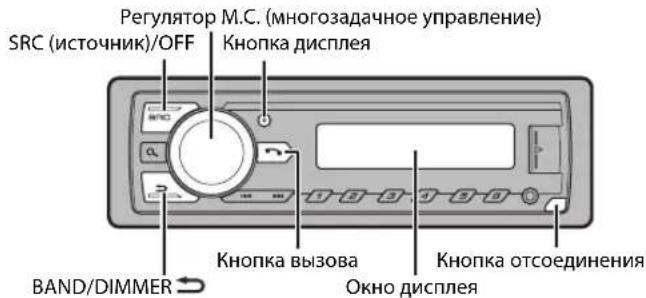

Основные операции

MVH-29BT

Часто используемые операции

Назначение Операция
Включение питания* Нажмите SRC/OFF для включения питания.Нажмите и удерживайте SRC/OFFдля выключения питания.
Настройка громкости Поверните регулятор M.C..
Выбор источника Несколько раз нажмите SRC/OFF.
Изменение информации на дисплее	Несколько раз нажмите DISP.
Возврат к предыдущему экрану/списку	Нажмите BAND/DIMMER ⬤
Возврат к обычному дисплею из меню	Нажмите и удерживайтеBAND/DIMMER
Ответ на входящий вызов/Завершение вызова	Нажмите

* Когда голубой/белый провод этого устройства подключен к терминалу релейного управления автоматической антенны, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала.

Индикация на дисплее

Индикация	Описание
Отображается при наличии нижнего уровня меню или папки.
	Отображается, если включена функция автоответчика (стр. 10).
	Отображается при нажатии кнопки
LOC Отображается при настройке функции поиска локальных радиостанций (стр. 12).
	Отображается при настройке произвольного/перемешанного воспроизведения (за исключением использования BT AUDIO и AOA).
	Отображается при настройке повторного воспроизведения (за исключением использования BT AUDIO и AOA).
	Отображается, если выполнено подключение Bluetooth (стр. 8).

Снятие передней панели

Снимите переднюю панель во избежание кражи. Перед снятием панели отсоедините кабели и устройства, подключенные к передней панели, и отключите устройство.

Снятие и установка

• Оберегайте переднюю панель от сильных ударов.
• Не подвергайте переднюю панель воздействию прямых солнечных лучей и высоких температур.
• Всегда храните снятую панель в защитном чехле или сумке.

Установочное меню

После установки устройства поверните ключ зажигания в положение ON; на дисплее отобразится [SET UP :YES].

1 Нажмите регулятор М.С..

Если в течение 30 секунд устройство не используется, установочное меню не будет выводиться. Если вы хотите выполнить настройку позже, поверните М.С., чтобы выбрать [NO], и нажмите для подтверждения.

2 Поверните М.С. для выбора параметров, затем нажмите для подтверждения.

Для перехода к следующему пункту меню необходимо подтвердить выбор.

Элемент меню Описание
LANGUAGE Выбор языка для отображения текстовой[ENG](Английский),[РУС](Русский),[TUR](Турецкий)	информации с сжатого аудиофайла.
CLOCK SET Настройка часов.
FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц).

3[QUIT :YES] отображается после выполнения всех настроек. Для возврата к первому элементу установочного меню поверните М.С. для выбора [QUIT :NO], затем нажмите для подтверждения.

4 Нажмите М.С. для подтверждения настроек.

ПРИМЕЧАНИЯ

• Вы можете отменить настройку параметра меню, нажав кнопку SRC/OFF.
• Настроить параметры меню можно в настройках SYSTEM (стр. 13) и настройках INITIAL (стр. 5).

Отмена демонстрационного дисплея (DEMO OFF)

1 Нажмите М.С. для отображения главного меню. 2 Поверните М.С. для выбора [SYSTEM], затем нажмите для подтверждения. 3 Поверните М.С. для выбора [DEMO OFF], затем нажмите для подтверждения. 4 Поверните М.С. для выбора [YES], затем нажмите для подтверждения.

Настройки INITIAL

1 Нажмите и удерживайте SRC/OFF, пока устройство не отключится. 2 Нажмите М.С. для отображения главного меню.

3 Поверните М.С. для выбора [INITIAL], затем нажмите для подтверждения. 4 Поверните М.С. для выбора параметра, затем нажмите для подтверждения.

ПРИМЕЧАНИЕ

Параметры могут отличаться в зависимости от устройства.

Элемент меню Описание
FM STEP Выбор шага[100], [50]	настройки в FM-диапазоне (100 кГц или 50 кГц).
SP-P/O MODE Используется, когда полночастотный динамик[REAR/SUB.W]	подключен к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.
[SUB.W/SUB.W] Используется, когда пассивный сабвуфер подключен непосредственно к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.
[REAR/REAR] Используется, когда полночастотный динамикподключен к проводам вывода заднего динамикавывод RCA Если полночастотный динамикподключен к проводам вывода заднего динамика ивывод RCA не используется, выберите [REAR/SUB.W]или [REAR/REAR].
DIM SETTING Изменение яркости дисплея.[SYNC CLOCK],[MANUAL]
SYSTEM RESET Выбере [YES], [NO]	рустрийства. Устройство будет перезагружено автоматически.(Некоторые настройки будут сохранены даже после сброса параметров устройства.)

Радио

Функция RDS (система радиоданных) работает только в областях, где выполняется вещание сигналов RDS для FM-станций.

Прием предварительно установленных станций

1 Нажмите SRC/OFF для выбора [RADIO]. 2 Нажмите BAND/DIMMER ⇌ для выбора полосы [FM1], [FM2], [FM3], [MW] или [LW]. 3 Нажмите числовую кнопку (от 1/ ∧ до 6/ ⇌).

СОВЕТ

Кнопки I можно также использовать для выбора предварительно установленной станции, если для параметра [SEEK] установлено значение [PCH] в настройках FUNCTION (стр. 12).

Запоминание лучших станций (BSM)

За каждой числовой кнопкой сохранена одна из шести радиостанций с наилучшим качеством приема (с 1/ ∧ по 6/ ⇌).

1 После выбора полосы нажмите регулятор М.С. для отображения главного меню. 2 Поверните М.С. для выбора [FUNCTION], затем нажмите для подтверждения. 3 Поверните М.С. для выбора [BSM], затем нажмите для подтверждения.

Поиск станции вручную

1 После выбора полосы нажмите 🚗 для выбора станции. Нажмите и удерживайте 🚗, затем отпустите для поиска доступной станции. Поиск остановится, когда устройство выполнит прием станции. Для отмены поиска нажмите 🚗

ПРИМЕЧАНИЕ

Для параметра [SEEK] необходимо установить значение [MAN] в настройках FUNCTION (стр. 12).

Сохранение станций вручную

1 Во время приема станции, которую требуется сохранить, нажмите и удерживайте одну из числовых кнопок (с 1/ ∧ по 6/ ⇌), пока мигание не прекратится.

USB/AUX

Воспроизведение

Отключите от устройства наушники перед подключением к оборудованию.

Устройства USB (включая Android)

1 Откройте крышку порта USB. 2 Подключите USB.

ПРИМЕЧАНИЕ

Для автоматического переключения на источник [USB], когда устройство USB подключено к главному устройству, установите для [USB AUTO] значение [ON] в настройках SYSTEM (стр. 13).

ВНИМАНИЕ

Используйте дополнительный кабель Pioneer USB (CD-U50E) для подключения устройства USB, поскольку любое устройство, подключенное непосредственно к главному устройству, будет выступать, что может представлять опасность.

Перед извлечением устройства остановите воспроизведение.

Подключения АОА

Устройство, на котором установлена OC Android 5.0 или более поздней версии, можно подключить к этому устройству через протокол АОА с помощью кабеля, прилагаемого к устройству.

Прослушивание музыки на Android

Данная функция совместима с устройствами, на которых установлена ОС Android 5.0 или более поздней версии и которые поддерживают АОА (Android Open Accessory) 2.0.

1 Нажмите SRC/OFF для выбора [ANDROID].

ПРИМЕЧАНИЕ

Некоторые устройства Android, подключенные с помощью АОА 2.0, могут функционировать неисправно или издавать посторонние звуки из-за особенностей их программного обеспечения, вне зависимости от версии ОС.

Основные операции

Назначение Операция
Выбор дорожки Нажмите или .	|◀◀ ▶▶|
Быстрая перемотка назад и вперед Нажмите и удерживайте или◀◀ ▶▶▶|
Пауза/Возобновление воспроизведения	Нажмите 4/PAUSE.

AUX

1 Вставьте мини-стереоразъем в входной разъем AUX. 2 Нажмите SRC/OFF для выбора [AUX] в качестве источника.

ПРИМЕЧАНИЕ

Если для параметра [AUX] установлено значение [OFF] в настройках SYSTEM, будет невозможно выбрать [AUX] в качестве источника (стр. 13).

Операции

Вы можете настроить различные параметры в настройках FUNCTION (стр. 11).

Обратите внимание, что следующие операции не работают на устройстве AUX. Для работы с устройством AUX используйте устройство непосредственно.

Назначение Операция
Выбор папки/альбома*	Нажмите 1/ ∧ или 2/ √.
Выбор дорожки/композиции (раздела)	Нажмите ▶◀ ▶■
Быстрая перемотка назад и вперед Нажмите и удерживайте или ▶◀ ▶▶.
Поиск файла из списка 1Нажмите для отображения списка.2Поверните М.С. для выбора необходимого имени файла (папки) или категории, затем нажмите регулятор для подтверждения.3Поверните М.С. для выбора необходимого файла, затем нажмите для подтверждения. Начнется воспроизведение.
Просмотр списка файлов в выбранной папке/категории*	Нажмите М.С. после выбора папки/ категории.
Воспроизведение композиции в выбранной папке/категории*	Нажмите и удерживайте М.С. после выбора папки/категории.
Повтор воспроизведения Нажмите 6/	. ↩
Произвольное воспроизведение Нажмите 5/	. ✗
Пауза/Возобновление воспроизведения	Нажмите 4/PAUSE.

* Только сжатые аудиофайлы

Bluetooth

Подключение по Bluetooth

1 Включите функцию Bluetooth устройства. 2 Нажмите, чтобы отобразить меню телефона. 3 Поверните М.С. для выбора [BT SETTING], затем нажмите для подтверждения. 4 Поверните М.С. для выбора [ADD DEVICE], затем нажмите для подтверждения. Устройство начнет поиск доступных устройств. - Чтобы отменить поиск, нажмите М.С.. - Если необходимого устройства нет в списке, выберите [RE-SEARCH]. - Если нет доступных устройств, на экране отобразится [NOT FOUND]. 5 Поверните регулятор М.С. для выбора устройства, затем нажмите для подтверждения. Нажмите и удерживайте М.С. для переключения информации об устройстве между адресом устройства Bluetooth и именем устройства. 6 Выберите [Pioneer BT Unit] на экране устройства. 7 Убедитесь, что это же 6-значное число отображается на основном и на подключенном устройстве, затем нажмите "Да" на подключенном устройстве.

ПРИМЕЧАНИЯ

• В зависимости от устройства в шаге 7 может потребоваться ввод PIN-кода. В этом случае введите [0000].
• Одновременно можно выполнить сопряжение/регистрацию только одного устройства. Ранее сопряженный/зарегистрированный телефонный справочник и предоставленная информация перезаписываются/удаляются при сопряжении/регистрации нового устройства с данным.

СОВЕТ

Подключение Bluetooth можно также установить путем обнаружения устройства на устройстве Bluetooth. Для этого для параметра [VISIBLE] в настройках Bluetooth необходимо установить значение [ON]. Для получения сведений о работе устройства Bluetooth см. инструкции по эксплуатации, прилагаемые к устройству Bluetooth.

Настройки Bluetooth

Элемент меню Описание
BT CONNECT Отображение сопряженных устройств Bluetooth. "**" [ON], [OFF]	отображается в имени устройства, если установлено подключение Bluetooth.
ADD DEVICE Регистрация нового устройства.
A.CONN Выберите [ON] для автоматического подключения к устройству Bluetooth.
VISIBLE Выберите [ON], чтобы устройство Bluetooth могло обнаружить оборудование, когда оно подключено по Bluetooth к другому устройству.
PIN CODE Изменение PIN-кода.1 Нажмите M.C. для отображения режима настройки.2 Поверните M.C. для выбора номера.3 Нажмите M.C., чтобы переместить курсор в следующее положение.4 После ввода PIN-кода, нажмите и удерживайте M.C..После ввода PIN-кода при нажатии M.C. будет выполнен возврат на экран ввода PIN-кода, где вы сможете изменить PIN-код.
DEV. INFO Переключение на дисплее имени устройства и адреса устройства Bluetooth.

Телефон Bluetooth

Сначала установите подключение Bluetooth с телефоном Bluetooth (стр. 8).

Важно

• Если оставить устройство в режиме ожидания подключения телефона по Bluetooth, когда двигатель не работает, аккумулятор может разрядиться. • Перед использованием устройства остановите автомобиль в безопасном месте и задействуйте стояночный тормоз.

Совершение телефонных вызовов

1 Нажмите, чтобы отобразить меню телефона. 2 Поверните регулятор М.С. для выбора [RECENTS] или [PHONE BOOK], затем нажмите для подтверждения. При выборе [PHONE BOOK] перейдите к шагу 4. 3 Поверните М.С. для выбора [MISSED], [DIALED] или [RECEIVED], затем нажмите для подтверждения. 4 Поверните М.С. для выбора имени или номера телефона, затем нажмите для подтверждения. Начнется телефонный вызов.

Ответ на входящий вызов

1 При получении вызова нажмите .

Основные операции

Назначение Операция
Завершение вызова Нажмите	.
Отклонение входящего вызова	При получении вызова нажмите и удерживайте .
Переключение между текущим вызовом и ожидающим вызовом	Нажмите регулятор М.С..
Отмена ожидающего вызова Нажмите и удерживайте .
Настройка громкости звука абонента (при включении режима приватности данная функция недоступна.)	Поверните M.C. во время вызова.
Включение и отключение режима приватности	Во время вызова нажмите BAND/ ⬆.

Предустановка телефонных номеров

1 Выберите номер телефона из телефонного справочника или журнала вызовов. 2 Нажмите и удерживайте одну из числовых кнопок (от 1/∧ до 6/→).

Контакт будет назначен выбранной числовой кнопке.

Чтобы выполнить вызов с помощью предоставленного номера, нажмите одну из числовых кнопок (от 1/∧ до 6/→), затем нажмите М.С..

Меню телефона

Элемент меню Описание
RECENTS Отображение пропущенных вызовов.[MISSED]
[DIALED] Отображение исходящих вызовов.
[RECEIVED] Отображение входящих вызовов.
PHONE BOOK® Отображение контактов, переданных с телефона.Установите для параметра [VISIBLE] в настройкахBluetooth значение [ON] для просмотра контактов с данного устройства.
PRESET 1-6 Вызов предварительно заданных номеров. Вы такжеможете вызвать предварительно заданные номера,нажав одну из числовых кнопок (с 1/ ∧ по 6/ ⇌).

Элемент меню Описание
A.ANSR Выберите [ON][ON], [OFF]	N] для автоматического ответа на входящие вызовы.
R.TONE Выберите [ON][ON], [OFF]	, если из динамиков автомобиля нераздается звук вызова. В зависимости отподключенного телефона данная функция может неработать.
PB INVT Обратный порядок имен в телефонном справочнике(вид имен).
PB A.SYNC[ON], [OFF]	Укажите, следует ли выполнить автоматическуюпередачу контактов с телефона при подключениителефона к устройству.При первом подключении контакты с телефонабудут переданы автоматически вне зависимости отнастройки [PB A.SYNC].При переключении с [ON] на [OFF] автоматическаясинхронизация не будет выполнена при следующемподключении.При переключении с [OFF] на [ON] автоматическаясинхронизация будет выполнена при подключениителефона к устройству.Во время автоматической синхронизации вы несможете отменить синхронизацию даже при выборе[OFF].
BT SETTING	Вы можете настроить различные параметрыподключений Bluetooth. Для получениядополнительных сведений о настройках Bluetooth смстр. 9.

* Передачу контактов вашего телефона можно выполнить автоматически при подключении телефона. Если передача не выполняется, используйте телефон для передачи контактов.

Bluetooth-аудио

Важно

• В зависимости от модели Bluetooth-аудиопроигрывателя, подключенного к данному устройству, доступны различные операции, которые подразделяются на два уровня:

– Профиль A2DP (Advanced Audio Distribution Profile): на аудиопроигрывателе возможно только воспроизведение композиций.

– Профиль AVRCP (Audio/Video Remote Control Profile): устройство позволяет воспроизводить композиции, включать режим паузы, выбирать композиции и т.п.

• Звук аудиопроигрывателя Bluetooth будет приглушен, если используется телефон. - Во время использования аудиопроигрывателя Bluetooth невозможно автоматически подключиться к Bluetooth-телефону. - В зависимости от типа аудиопроигрывателя Bluetooth, подключенного к этому устройству, для некоторых функций может отсутствовать возможность отображения информации и элементов управления.

1 Настройте подключение Bluetooth с аудиопроигрывателем Bluetooth.

2 Нажмите SRC/OFF для выбора [BT AUDIO] в качестве источника. 3 Нажмите BAND/⊃ для начала воспроизведения.

Основные операции

Вы можете настроить различные параметры в настройках FUNCTION (стр. 11).

Назначение Операция
Быстрая перемотка назад и вперед Нажмите и удерживайте или▶▶.
Выбор дорожки Нажмите или .	▶▶▶▶▶
Повтор воспроизведения* Нажмите 6/ .	↔
Произвольное воспроизведение* Нажмите 5/ .XX
Пауза/Возобновление воспроизведения	Нажмите 4/PAUSE

Назначение Операция
Поиск файла из списка 1Нажмите	для отображения списка.2 Поверните М.С. для выбора необходимого имени папки, затем нажмите для подтверждения.3 Поверните М.С. для выбора необходимого файла, затем нажмите для подтверждения. Начнется воспроизведение.

* В зависимости от подключенного устройства данные операции могут быть недоступны.

Настройки

В главном меню можно настроить различные параметры.

1 Нажмите М.С. для отображения главного меню. 2 Поверните М.С. для выбора одной из следующих категорий, затем нажмите для подтверждения.

• Настройки FUNCTION (стр. 11) • Настройки AUDIO (стр. 12) • Настройки SYSTEM (стр. 13)

3 Поверните М.С. для выбора параметров, затем нажмите для подтверждения.

Настройки FUNCTION

Элементы меню отличаются в зависимости от источника.

Элемент меню Описание
BSM RADIO	Автоматическое сохранение шести радиостанций с наилучшим качеством приема под числовыми кнопками (с 1/ ∧ по 6/ ⇌) .
LOCAL RADIOFM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]	Ограничение настройки станции в соответствии с мощностью сигнала.
SEEK RADIO[MAN], [PCH] Назначение кнопок или для поочередного поиска станций (настройка вручную) или выбор станций из списка предоставленных каналов.
PLAY BT AUDIO	Начало воспроизведения.
STOP BT AUDIO	Остановка воспроизведения.

Настройки AUDIO
Элемент меню Описание
FADER*1	Настройка баланса переднего и заднего динамика.
BALANCE	Настройка баланса левого и правого динамика.

Элемент меню Описание
EQ SETTING[SUPER BASS], [POWERFUL],[NATURAL], [VOCAL],[CUSTOM1], [CUSTOM2],[FLAT]Выбор полосы и уровняэквалайзера длядальнейшей настройки.Полоса эквалайзера:[80HZ], [250HZ], [800HZ],[2.5KHZ], [8KHZ]Уровень эквалайзера: от[+6] до [−6]	Выберите настройку эквалайзера.
LOUDNESS[OFF], [LOW], [MID], [HI] Компенсация для четкого звучания принизком уровне громкости.
SUB.W*2[NOR], [REV], [OFF] Выбор фазы сабвуфера.
SUB.W CTRL*2*3Частота среза: [50HZ],[63HZ], [80HZ], [100HZ],[125HZ],[160HZ], [200HZ]Уровень выходного сигнала: от [−24] до [+6]Крутизна характеристики:[−12], [−24]	На выходе сабвуфера будутвоспроизводиться только те частоты,которые ниже указанного диапазоначастот.
BASS BOOSTот [0] до [+6] Выбор усиления нижних звуковыхчастот.

Элемент меню Описание

HPF SETTING

Частота среза: [OFF],

[50HZ], [63HZ], [80HZ],

На динамики будут выводиться только

частоты выше, чем установленные

фильтром высоких частот (HPF).

SLA

от [+4] до [-4] Настройка уровня громкости для

каждого источника кроме RADIO.

*1 Недоступно, если выбран параметр [SUB.W/SUB.W] в [SP-P/O MODE] в настройках INITIAL (стр. 5). *2 Недоступно, если выбран параметр [REAR/REAR] в [SP-P/O MODE] в настройках INITIAL (стр. 5). *3 Недоступно, если выбран параметр [OFF] в [SUB.W].

Настройки SYSTEM

Вы можете получить доступ к этим меню даже если устройство выключено.

Элемент меню Описание

LANGUAGE

ENG ,

РУС ,

TUR

Выбор языка для отображения

текстовой информации с сжатого

аудиофайла.

CLOCK SET

12H/24H

[12H], [24H] Выбор формата времени.

Элемент меню Описание

AUX

[ON], [OFF] Выберите [ON] при подключении к

данному устройству вспомогательного

устройства.

BT AUDIO

[ON], [OFF] Включение/отключение сигнала

Bluetooth.

BT MEM CLEAR

[YES], [NO] Удаление данных с устройства Bluetooth

(информации об устройстве, PIN-кода,

журнала вызовов, телефонного

справочника, предоставленных

телефонных номеров).

[CLEARED] отображается при успешном

удалении данных.

BT VERSION

Отображение версии системы

устройства и модуля Bluetooth.

USB AUTO

[ON], [OFF] Выберите [ON] для автоматического

переключения на источник [USB], когда

устройство USB/Android подключено к

устройству.

Выберите [OFF], когда устройство USB/

Android подключается к устройству для

зарядки.

Подключения/Установка

Подключения

ПРЕДУПРЕЖДЕНИЕ

• Используйте динамики мощностью более 50 Вт (выходное напряжение) и сопротивлением 4-8 Ом (значение сопротивления). Не используйте для данного устройства динамики с сопротивлением 1-3 Ом.
• Черный кабель заземлен. При установке данного устройства или усилителя (продается отдельно) сначала подключите провод заземления. Убедитесь, что провод заземления правильно подключен к металлическим частям кузова автомобиля. Провод заземления усилителя и данного устройства или другого оборудования должен быть подключен к автомобилю отдельно с помощью других винтов. В случае ослабления или выпадения винта провода заземления это может привести к пожару, образованию дыма или неисправности.

Провод заземления УСИЛИТЕЛЬ Другие устройства Металлические детали

*1 Не прилагается к данному

Важно

- При установке данного устройства в автомобиле, когда ключ зажигания не находится в положении АСС (аксессуар), отсутствие подключения красного кабеля к терминалу, который фиксирует положение ключа зажигания, может привести к разрядке аккумулятора.

В положении АСС

Вне положения АСС

- Использование данного устройства в условиях, отличных от указанных, может привести к пожару или неисправности.

- Автомобили с аккумуляторной батареей 12 В и отрицательным заземлением. - Если используется 4-канальный вывод на динамики, используйте динамики мощностью более 50 Вт (максимальное выходное напряжение) и сопротивлением от 4-8 Ом (значение сопротивления). Не используйте для данного устройства динамики с сопротивлением 1-3 Ом. – Если звук выводится на задний динамик сабвуфером с сопротивлением 2 Ом, используйте динамики мощностью более 70 Вт (максимальное выходное напряжение). * Для выбора способа подключения см. сведения о подключении. - Во избежание короткого замыкания, перегрева или неисправности соблюдайте следующие указания. – Перед установкой отключите отрицательную клемму батареи. – Закрепите провода с помощью зажимов для кабелей или клейкой ленты. Оберните клейкую ленту вокруг проводов, которые касаются металлических частей, для защиты проводов. – Уберите все кабели подальше от движущихся частей, таких как рычаг переключения передач и направляющие сидений.

– Уберите кабели подальше от мест с повышенной температурой, например, от печки. – Не подключайте желтый кабель к батарее, просовывая его через отверстие в двигательный отсек. – Заклейте неподключенные разъемы кабеля изолентой. – Не укорачивайте кабели. – Не нарушайте изоляцию кабеля питания данного устройства для питания других устройств. Емкость кабеля ограничена. – Используйте плавкий предохранитель соответствующего номинала. – Не замыкайте отрицательный кабель динамиков непосредственно на землю. – Не связывайте вместе отрицательные кабели нескольких динамиков. – Когда устройство включено, сигналы управления отправляются по синему/белому кабелю. Подключите данный кабель к удаленному управлению системой внешнего усилителя или терминалу релейного управления автоматической антенны автомобиля (макс. 300 мА, 12 В пост. тока). Если автомобиль оснащен антенной, встроенной в лобовое стекло, подключите ее к терминалу питания антенного усилителя.

• Никогда не подключайте синий/белый провод к терминалу питания внешнего усилителя. Также никогда не подключайте его к терминалу питания автоматической антенны. В противном случае это может привести к протеканию батареи или ее неисправности.
• Черный кабель заземлен. Кабели заземления для данного устройства и другого оборудования (особенно устройств высокого напряжения, например, усилителей) необходимо подключать отдельно. В противном случае случайное отключение может привести к пожару или неисправности.

Данное устройство

① Задний выход или выход сабвуфера ② Вход антенны ③ Вход шнура питания ④ Предохранитель (10 А) ⑤ Вход для микрофона ⑥ Микрофон (3 м)

Шнур питания

Выполняйте данные подключения, когда провод заднего динамика не подключен к сабвуферу.

Выполните данные подключения при использовании сабвуфера без дополнительного усилителя.

① Во вход шнура питания ② Левый ③ Правый ④ Передний динамик ⑤ Задний динамик

⑥ Белый

⑦ Белый/черный

⑧ Серый

⑨ Серый/черный

⑩ Зеленый

⑪ Зеленый/черный

⑫ Фиолетовый

⑬ Фиолетовый/черный

Черный ("масса") Выполняйте подключение к чистому неокрашенному металлическому соединению.

⑮ Желтый

Выполняйте подключение к терминалу с постоянным напряжением 12 В.

⑯ Красный

Выполняйте подключение к терминалу, управляемому ключом зажигания (12 В пост. тока).

⑰ Синий/белый

Выполняйте подключение к терминалу управления системой усилителя или терминалу релейного управления автоматической антенны автомобиля (макс. 300 мА, 12 В пост. тока).

18 Сабвуфер (4 Ω)

19 При использовании сабвуфера с сопротивлением 2 Ω подключайте сабвуфер к фиолетовому и фиолетовому/черному проводам этого устройства. Не подключайте ничего к зеленому или зеленому/черному проводам.

20 Не используется.

② Сабвуфер (4 Ω) × 2

ПРИМЕЧАНИЕ

Измените исходное меню данного устройства. См. [SP-P/O MODE] (стр. 5). Выход сабвуфера данного устройства является монофоническим.

Усилитель (приобретается отдельно)

Выполните данные подключения при использовании дополнительного усилителя.

① Пульт ДУ системой: выполните подключение к синему/белому кабелю. ② Усилитель (приобретается отдельно). ③ Выполните подключение с помощью RCA (приобретается отдельно). ④ К заднему выходу или выходу сабвуфера. ⑤ Задний динамик или сабвуфер.

Установка

Важно

• Перед установкой проверьте все подключения и системы.

• Не используйте неоригинальные запчасти, так как это может привести к неисправностям.
• Обратитесь к дилеру, если для установки требуются дополнительные отверстия или модификации в автомобиле.
• Не устанавливайте данное устройство в следующих случаях:
• если оно может нарушить работу автомобиля.
• если оно может причинить травму пассажиру в случае резкой остановки.
• Оптимальная производительность достигается при установке устройства под углом менее 60°.
• Чтобы обеспечить необходимое распределение тепла при использовании устройства, при установке оставьте свободное место за задней панелью и скрутите кабели, чтобы они не блокировали вентиляционные отверстия.

Оставьте достаточно места

Установка крепления DIN

1 Установите на приборную панель входящую в комплект установочную шахту. 2 Закрепите установочную шахту, отогнув с помощью отвертки металлические лапки (90°).

① Приборная панель ② Установочная шахта • Убедитесь, что устройство установлено прочно. Непрочная установка может привести к возникновению пропусков при воспроизведении и других неисправностей.

Если входящая в комплект установочная шахта не используется

1 Совместите отверстия на крепежном кронштейне с отверстиями на корпусе устройства и закрепите кронштейн.

2 Вкрутите по одному винту с каждой стороны, чтобы зафиксировать устройство на месте.

① Саморез (φ5 мм × 9 мм, не прилагается к устройству) ② Крепежный кронштейн ③ Приборная панель или консоль

Как использовать комплектный кронштейн

Убедитесь, что комплектный кронштейн рассчитан на крепление в вашем автомобиле, а затем присоедините его к устройству, как показано далее.

Извлечение устройства (установленного с помощью прилагаемой установочной шахты)

1 Снимите окантовку.

① Окантовка

② Лапка с зазубринами - При снятии передней панели облегчается доступ к окантовке. - При повторной установке окантовки поверните панель стороной с зазубренной лапкой вниз.

2 Вставьте прилагаемые ключи извлечения по обеим сторонам устройства до щелчка.

3 Потяните устройство из приборной панели.

• Установите микрофон в таком месте, где его направление и расстояние от водителя обеспечат оптимальный прием голоса водителя.
• Отключите изделие (ACC OFF) перед подключением микрофона.

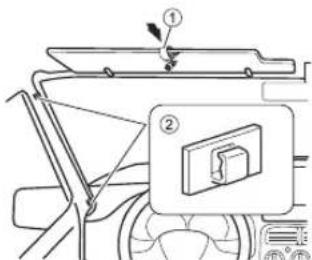

Установка на солнцезащитный козырек

1. Прикрепите микрофон к зажиму микрофона.

① Микрофон ② Зажим микрофона

2. Установите зажим микрофона на солнцезащитный козырек.

① Зажим микрофона ② Фиксаторы Используйте приобретаемые отдельно фиксаторы для крепления проводов в автомобиле.

Установите микрофон на солнцезащитный козырек, расположенный вертикально. Микрофон не сможет распознать голос водителя, если солнцезащитный козырек опущен.

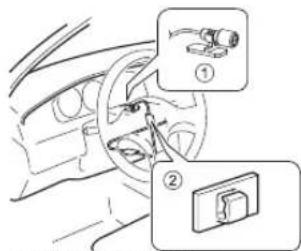

Установка на рулевую колонку

1. Установите микрофон на основу микрофона.

① Микрофон ② Основание микрофона с двусторонней лентой

2. Прикрепите микрофон к рулевой колонке.

① Основа микрофона ② Фиксаторы Используйте приобретаемые отдельно фиксаторы для крепления проводов в автомобиле.

3. Держите их подальше от рулевого колеса.

Дополнительная информация

Устранение неисправностей

Дисплей автоматически возвращается в исходный режим.

→В течение 30 секунд не было выполнено никаких операций. -Выполните операцию.

Диапазон повторного воспроизведения

самопроизвольно изменяется.

→В зависимости от выбранного диапазона повторного воспроизведения он может изменяться при выборе другой папки или дорожки, а также при перемотке вперед/назад. – Выберите диапазон повторного воспроизведения еще раз.

Вложенная папка не воспроизводится.

→Вложенные папки не воспроизводятся, если выбран диапазон [FLD] (повторное воспроизведение папки). – Выберите другой диапазон повторного воспроизведения.

Имеются помехи звука.

→Используется устройство, например, сотовый телефон, которое может вызывать шумовые помехи.

– Уберите приборы, вызывающие помехи, от этого устройства.

Не воспроизводится звук с устройства Bluetooth, используемого в качестве источника сигнала.

→Подключенный через Bluetooth телефон занят звонком. – Воспроизведение звука возобновится после завершения звонка.

→Подключенный через Bluetooth телефон в данный момент используется. – Не используйте в это время телефон.

→С помощью подключенного через Bluetooth телефона был произведен и сразу сброшен звонок. В результате этого соединение между данным устройством и мобильным телефоном было завершено неправильно. – Восстановите соединение между устройством Bluetooth и мобильным телефоном.

Сообщения об ошибках

Общие

AMP ERROR

→Устройство не работает или неправильно подсоединен динамик.

→Сработала цепь защиты.

– Проверьте, подключен ли динамик. – Поверните ключ зажигания в положение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneer.

NO XXXX (например, NO TITLE)

→Нет встроенной текстовой информации. – Переключите дисплей или воспроизведите другую дорожку/файл.

USB-устройство

FORMAT READ

→Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того, как с дисплея исчезнет сообщение.

NO AUDIO

→Композиции отсутствуют.

–Перенесите аудиофайлы на запоминающее устройство USB и подключите его.

→На подключенном устройстве USB включена защита. –Следуйте инструкциям устройства USB для снятия защиты.

SKIPPED

→Подключенное устройство USB содержит файлы, защищенные технологией DRM. -Защищенные файлы пропускаются.

PROTECT

→Все файлы на подключенном устройстве USB защищены по технологии DRM. -Замените устройство USB.

N/A USB

→Подключенное устройство USB не поддерживается данным устройством. –Отключите устройство и замените его совместимым устройством USB.

HUB ERROR

→Устройство USB, подключенное с помощью концентратора USB, не поддерживается данным устройством. –Подключите устройство USB непосредственно к данному устройству с помощью кабеля USB.

CHECK USB

→Короткое замыкание на разъеме USB или кабеле USB.

–Убедитесь, что разъем USB или кабель USB не защемлен и не поврежден.

→Подключенное запоминающее устройство USB потребляет больше максимально допустимой силы тока. – Отсоедините запоминающее устройство USB и не используйте его. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON. Подключайте только совместимые запоминающие устройства USB.

ERROR-19

→Сбой связи.

• Выполните следующие операции, затем снова выберите USB в качестве источника.
• Поверните ключ зажигания в положение OFF и верните в положение ON.
• Отключите устройство USB.
• Выполните переключение на другой источник.

Устройство USB отформатировано неверно. Отформатируйте устройство USB в FAT12, FAT16 или FAT32.

STOP

В текущем списке отсутствуют композиции. Выберите список, содержащий музыкальные композиции.

Bluetooth-устройство

ERROR-10

Сбой питания модуля Bluetooth данного устройства. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON.

Рекомендации по обращению с изделием

Запоминающее устройство USB

Подключение через USB-концентратор не поддерживается.

Рекомендации по обращению с изделием

Запоминающее устройство USB

• Подключение через USB-концентратор не поддерживается.
• Не подключайте другие устройства, кроме запоминающих устройств USB. Не допускайте падения устройства USB на пол, где оно может застрять под педалью газа или тормоза. • В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы. - Управление функциями может отличаться.

– Запоминающее устройство может не распознаваться. - Файлы могут не воспроизводиться корректно. – Устройство может создавать шумовые помехи во время прослушивания радио.

Поддержка сжатых аудиофайлов

• В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение). - Это устройство может работать некорректно в зависимости от приложений, использованных для кодирования WMA. - При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая задержка. • Русский текст для отображения на данном устройстве должен быть зашифрован в одном из следующих форматов: - Unicode (UTF-8, UTF-16) – Другой формат, отличный от Unicode, который используется в среде Windows и настроен на русский язык.

ВНИМАНИЕ

• Pioneer не гарантирует совместимость со всеми устройствами USB и не несет ответственности за любую потерю данных на медиапроигрывателях, смартфонах и других устройствах при использовании этого изделия.
• Не оставляйте запоминающее устройство USB в местах с высокой температурой воздуха.

Файлы WMA

Расширение .wma
Скорость передачи данных	от 48 Кбит/с до 320 Кбит/с (CBR), от 48 Кбит/с до 384 Кбит/с (VBR)
Частота дискретизации	32 кГц, 44,1 кГц, 48 кГц
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream c поддержкой видео	Не поддерживается

Файлы МРЗ

Расширение .mp3
Скорость передачи данных	от 8 Кбит/с до 320 Кбит/с (СВР), VBR
Частота дискретизации	от 16 кГц до 48 кГц (32 кГц, 44,1 кГц, 48 кГц пиковая)
Совместимая версия тегов ID3	2.2, 2.3, 2.4
Список воспроизведения МЗи	Не поддерживается
MP3i (интерактивный MP3), mp3 PRO	Не поддерживается

Файлы WAV

Расширение .wav
Разрядность квантования	8 и 16 (LPCM), 4 (MSADPCM)
Частота дискретизации	от 16 кГц до 48 кГц (LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM)

Файлы FLAC

- Файлы FLAC могут не воспроизводиться в зависимости от кодировщика.

Расширение.flac
Частотадискретизации	8/11.025/12/16/22.05/24/32/44.1/48 кГц
Скоростьквантования	16 бит

Режим каналов 1/2 кн

USB-устройство

- При начале воспроизведения аудиофайлов на запоминающем устройстве USB, содержащем разветвленные иерархии папок, может возникать небольшая задержка.

Допустимаяиерархия папок	До восьмиуровней (реальнаяиерархия папоксоставляет менеедвух уровней)
Количествовоспроизводимыхпапок	Не более 500
Количествовоспроизводимыхфайлов	Не более 15 000
Воспроизведениефайлов,защищенныхавторским правом	Неподдерживается
Устройство USB снесколькимиразделами	Длявоспроизведениядоступен толькопевый раздел.

Последовательность воспроизведения аудиофайлов

Пользователь не может назначать номера папок и устанавливать последовательность воспроизведения с помощью

данного устройства.

Последовательность аудиофайлов зависит от подключенного устройства.

Обратите внимание, что скрытые файлы на устройстве USB воспроизвести невозможно.

Пример иерархии

Уровень 1 Уровень 2 Уровень 3 Уровень 4 от 01 до 05: Номер папки ① до : Последовательность воспроизведения

Таблица символов для русского языка

D: C	D: C	D: C
A: A	B: B	J: B
Γ: Γ	J: Δ	E: E, Ė
: : K	J: 3	H: H, Й
K: K	J: Π	M: M
H: H	Ω: O	Λ: Π
P: P	C: C	T: T
Υ: У	Φ: Φ	Υ: Χ
Υ: Υ	Υ: Υ	Υ: Ψ, Ψ
З: Џ	Η: Β	Β: Β
З: Э	Η: Ю	Υ: Я

D: Дисплей C: Буква

Авторское право и товарные знаки

Bluetooth

Bluetooth® (слово и логотипы) является зарегистрированным товарным знаком и принадлежит компании Bluetooth SIG, Inc.; использование PIONEER CORPORATION этих товарных знаков разрешено соответствующей лицензией. Прочие товарные знаки и торговые наименования принадлежат соответствующим владельцам.

WMA

Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах. В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc.

FLAC

© 2000-2009 Josh Coalson © 2011-2013 Xiph.Org Foundation Распространение и использование в виде исходных кодов или бинарных файлов, с модификациями или без, разрешается при соблюдении следующих условий: – В распространяемом исходном коде должно быть сохранено уведомление об авторском праве, настоящий список условий и

условия об ограничении ответственности. - При распространении бинарных файлов обязательно воспроизведение вышеупомянутого уведомления об авторском праве, настоящего списка условий и приведенных ниже условий об ограничении ответственности в документации и/или других сопроводительных материалах. - Наименование Xiph.org Foundation и имена участников не должны использоваться для поддержки или продвижения товаров, созданных с применением данного программного обеспечения, без предварительного письменного разрешения правообладателя. ДАННОЕ ПО ПРЕДОСТАВЛЯЕТСЯ ПРАВООБЛАДАТЕЛЯМИ И СОАВТОРАМИ "КАК ЕСТЬ" И НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ТАРАНТИЙ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ КОНКРЕТНОГО ИСПОЛЬЗОВАНИЯ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ УПРАВЛЯЮЩИЕ И СОАВТОРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ЗАТРАТАМИ НА ПРИОБРЕТЕНИЕ ЗАМЕНЯЮЩИХ ТОВАРОВ И УСЛУГ, УТРАТОЙ ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ,

ПОТЕРЕЙ ДАННЫХ, УПУЩЕННОЙ ВЫГОДЫ И ЛЮБЫМИ УБЫТКАМИ В РЕЗУЛЬТАТЕ ПРИОСТАНОВКИ ДЕЯТЕЛЬНОСТИ), ВОЗНИКАЮЩИЕ НА ОСНОВЕ СОГЛАШЕНИЯ, НЕСЕНИЯ ОТВЕТСТВЕННОСТИ ИЛИ НАРУШЕНИЯ ОБЯЗАТЕЛЬСТВ (ВКЛЮЧАЯ НЕБРЕЖНОСТЬ) ПРИ ИСПОЛЬЗОВАНИИ ДАННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ДАЖЕ ЕСЛИ КОМПАНИЯ БЫЛА ПРЕДУПРЕЖДЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

Android™

Android является товарным знаком компании Google Inc.

Серийный номер

На этом рисунке показана информация о месяце и годе изготовления устройства.

Дата изготовления оборудования

P1 - Год изготовления

Год 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010
Символ	А	В	С	Д	Е	F	G	Н	И

Год 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020
С	И	М	В	О	Л	К	L	М	N	О	Р

P2 - Месяц изготовления

M e

c

я

ц

1

2

3

4

5

6

7

8

9

Символ

A

B

C

D

E

F

G

H

I

J

K

L

Технические характеристики

Общие

Источник питания:

14,4 В пост. тока (допустимый диапазон от 10,8 В до 15,1 В)

Система заземления: Заземление отрицательного полюса

Максимальный потребляемый ток: 10,0 А

Размеры (Ш × В × Г): DIN

Шасси: 178 мм × 50 мм × 97 мм

Передняя панель: 188 мм × 58 мм × 17 мм

Шасси: 178 мм × 50 мм × 97 мм

Передняя панель: 170 мм × 46 мм × 17 мм

Масса: 0,5 кг

Аудио

Максимальная выходная мощность: • 50 Вт × 4 канала/4 Ω (без сабвуфера)

- 50 Вт × 2 канала/4 Ω + 70 Вт × 1 канал/2 Ω (для сабвуфера)

Номинальная выходная мощность: 22 Вт × 4 (от 50 Гц до 15 000 Гц, суммарное значение коэффициента нелинейных искажений 5%, нагрузка 4 Ω для обоих каналов)

Сопротивление нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)

Сопротивление нагрузки: 2,0 В

Контур громкости: +10 дБ (100 Гц), +6,5 дБ (10 кГц) (громкость: -30 дБ)

Эквалайзер (5-полосный графический эквалайзер):

Частота: 80 Гц/250 Гц/800 Гц/2,5 кГц/8 кГц

Диапазон амплитудно-частотных характеристик: ±12 дБ (с шагом 2 дБ)

Сабвуфер (моно): Частота: 50 Гц/63 Гц/80 Гц/100 Гц/125 Гц/160 Гц/200 Гц Крутизна характеристики: -12 дБ/окт, -24 дБ/окт Усиление: +6 дБ до -24 дБ Фаза: Нормальная/Обратная

USB

Стандартная спецификация USB: USB 2.0 полноскоростной

Максимальная сила тока: 500 мА Протокол USB:

Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3

Формат декодирования WMA: версии 7, 7.1, 8, 9 (2-канальный звук) (Windows Media Player)

Формат декодирования FLAC: v1.2.1 (Free Lossless Audio Codec)

Формат сигнала WAV: Linear PCM и MS ADPCM (без сжатия)

Тюнер FM

Диапазон частот: от 87,5 МГц до 108,0 МГц

Полезная чувствительность: 11 дБф (1,0 мкВ/75 Ω, моно, отношение сигнал/шум: 30 дБ)

Отношение сигнал/шум: 72 дБ (сеть IEC-A)

Тюнер MW

Диапазон частот: от 531 кГц до 1 602 кГц

Полезная чувствительность: 25 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум: 58 дБ (сеть IEC-A)

Тюнер LW

Диапазон частот:

от 153 кГц до 281 кГц

Полезная чувствительность: 28 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум: 58 дБ (сеть IEC-A)

Bluetooth

Версия: Bluetooth 3.0 + EDR certified

Выходная мощность:

+4 дБм макс. (класс мощности

2)

Диапазон частоты:

от 2 400 МГц до 2 483,5 МГц

Профили Bluetooth:

В соответствии со статьей 5 закона

Российской Федерации «О защите

прав потребителей» и

постановлением правительства

Российской Федерации № 720 от

16.06.97 компания Pioneer Europe NV

оговаривает следующий срок службы

изделий, официально поставляемых

на российский рынок.

Автомобильная электроника: 6 лет

Прочие изделия (наушники,

микрофоны и т.п.): 5 лет

ПРИМЕЧАНИЯ

• Характеристики и конструкция

могут быть изменены без

предварительного уведомления.

• Данное устройство произведено в

Китае.

http://www.pioneer-car.eu

Посетите www.pioneer-rus.ru (или www.pioneer-car.eu) для регистрации приобретенного Вами изделия.

PIONEER CORPORATION

28-8, Хонкомагомэ 2-чоме, Бункё-ку,

Токио 113-0021, Япония

Импортер ООО "ПИОНЕР РУС"

105064, Россия, г. Москва, Нижний Сусальный переулок,

дом 5, строение 19

Тел.: [phone]

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique

Тел.: [phone]

© PIONEER CORPORATION, 2016. Все права защищены.
