Produkttyp	Lautsprecherständer für Lautsprecher S-4EX
Marke	PIONEER
Modell	CP-4EX
Abmessungen (B x H x T)	360 x 570 x 485 mm
Gewicht	13,9 kg
Mitgeliefertes Zubehör	Schrauben (Flachkopf M5 x L55), Federscheiben, Unterlegscheiben, Korkplatten, Bedienungsanleitung
Verwendungszweck	Befestigung des Lautsprechers Pioneer S-4EX
Installation	Verwenden Sie die mitgelieferten Entkopplungsspitzen des Lautsprechers S-4EX, die Korkplatten und die mitgelieferten Schrauben
Pflege und Reinigung	Weiches, trockenes oder leicht feuchtes Tuch mit verdünntem Neutralreiniger; Verdünner, Benzin, Insektizide vermeiden
Sicherheitshinweise	Nicht mit anderen Lautsprechern verwenden; stabile und ebene Oberfläche; nicht auf instabiler Oberfläche platzieren; nur die mitgelieferten Schrauben verwenden
Ersatzteile und Reparierbarkeit	Ersatzteile sind bei Pioneer erhältlich; Teile-Nummern in der Anleitung
Allgemeine Informationen	Ausschließlich für den Lautsprecher Pioneer S-4EX entwickelt; Spezifikationen und Design können ohne Vorankündigung geändert werden

Häufig gestellte Fragen - CP-4EX PIONEER

Welcher Schraubendreher wird benötigt, um den Lautsprecher am Ständer zu befestigen?

Ein Kreuzschlitzschraubendreher ist erforderlich, um die Lautsprecher am Ständer zu befestigen.

Kann ich diesen Ständer mit einem anderen Lautsprecher als dem S-4EX verwenden?

Nein, dieser Ständer darf nur mit dem Lautsprecher Pioneer S-4EX verwendet werden. Die Verwendung mit anderen Lautsprechern könnte zu einem Ungleichgewicht und Sturz führen.

Wie installiere ich die Entkopplungsspitzen am Ständer?

Installieren Sie die Entkopplungsspitzen an drei Stellen auf der Unterseite der Bodenplatte des Ständers, dann installieren Sie die beiden Hilfsfüße, um ein Umkippen zu verhindern. Platzieren Sie dann die Spitzenbasen auf dem Boden und stellen Sie die Höhe ein.

Was tun, wenn der Ständer nach der Montage wackelt?

Drehen Sie die Entkopplungsspitzen, um ihre Höhe einzustellen, dann ziehen Sie die Spitzenmuttern gegen den Uhrzeigersinn fest. Stellen Sie auch die Hilfsfüße so ein, dass ein Abstand von 1 bis 2 mm zwischen den Füßen und dem Boden bleibt.

Wie reinige ich den Ständer CP-4EX?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Wenn der Ständer sehr schmutzig ist, verwenden Sie ein weiches Tuch, das in verdünntem Neutralreiniger (5- bis 6-fache Wassermenge) getränkt ist, und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Verdünner, Benzin oder Insektizide.

Welches Zubehör wird mit dem Ständer mitgeliefert?

Das Zubehör umfasst: Schrauben (Flachkopf M5 x L55) x2, Federscheiben x2, Unterlegscheiben x2, Korkplatten x3 und die Bedienungsanleitung.

Ist es notwendig, die Basen der Entkopplungsspitzen zu verwenden?

Ja, es ist zwingend erforderlich, die Basen der Entkopplungsspitzen zu verwenden, um Kratzer auf dem Boden oder der Installationsfläche zu vermeiden. Die Spitzen allein können Kratzer verursachen.

Wie bewege ich den Lautsprecher und den Ständer sicher?

Entfernen Sie zuerst den Lautsprecher vom Ständer, dann bewegen Sie den Ständer, indem Sie ihn an seinen Ständern halten. Bewegen Sie niemals die gesamte Einheit auf einmal.

Was sind die Abmessungen und das Gewicht des Ständers?

Die Abmessungen betragen 360 mm (B) x 570 mm (H) x 485 mm (T) und das Gewicht beträgt 13,9 kg.

Haftet Pioneer bei Schäden durch fehlerhafte Montage?

Pioneer lehnt jede Haftung für Schäden ab, die durch unsachgemäße Montage, fehlerhafte Installation, unangemessene Verwendung oder Naturkatastrophen verursacht werden.

BEDIENUNGSANLEITUNG CP-4EX PIONEER

Speaker Stand / Socle d'enceinte / Lautsprecherständer /

Base per diffusori / Luidsprekerstandaard / Soportes de altavoz /

Suporte para Colunas / Hogtalarstativ / Hojtalerstativ /

Høytalerstativ / Kaiutinjalusta / CToика подинамнк / 揭聲器支架

Bitn uten Sie die Mochlichkeit zur Registrierung Ihres Produktes unter http://www.pioneer.de (oder http://www.pioneer.eu)

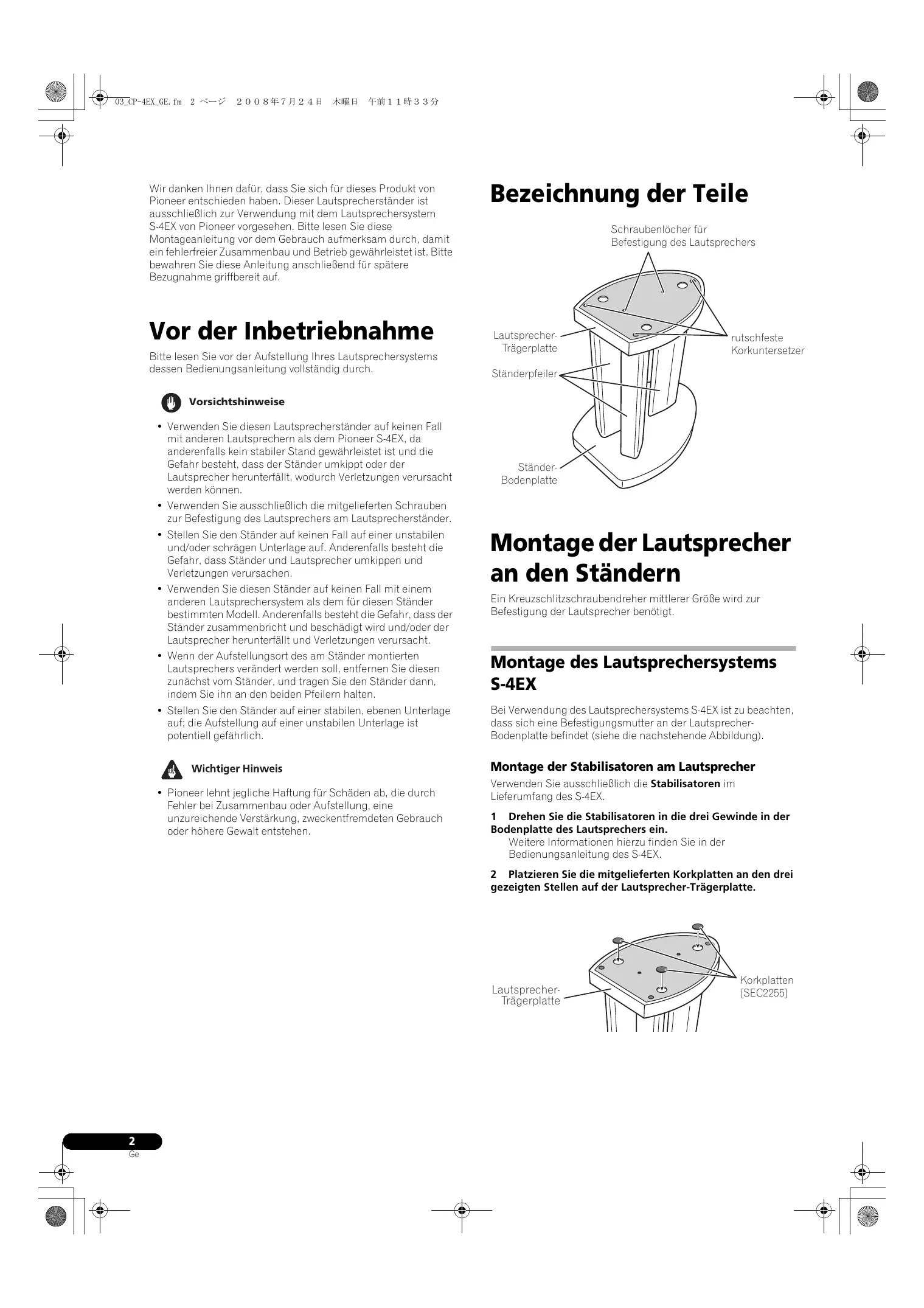

Wir danken Ihnen davon, dass Sie sich für diese Produkt von Pioneer entschieden haben. Diese Lautsprecherstandier ist ausschließlich zur Verwendung mit dem Lautsprechersystem S-4EX von Pioneer vorgesehen.itte lessen Sie diese Montageanleitung vor dem Gebrauch aufmerksam durch, damit ein fehlerfreier Zusammenbau und Betrieb gewährleistet ist.itte bewahren Sie diese Anleitung anschließend fur spätere Bezugnahme griffbereit auf.

Vorder Inbetriebnahme

Bitte lesen Sie vor der Aufstellung Ihres Lautspechersystems dessen Bedienungsanleitung vollständig durch.

Vorsichtshinweise

• Verwenden Sie diesen Laufsprecherstandener auf keinen Fall mit anderen Laufsprechem als dem Pioneer S-4EX, da anderenfalls kein stabiler Stand gewährleistet ist und die Gefahr besteht, dass der Ständer umkilpt oder der Laufsprecher herunterfällt, wodurch Verletzungen verursacht werden konnen.
• Verwenden Sie ausschließlich die mitgelieferten Schrauben zur Befestigung des Lautsprechers am Lautsprecherstand.
• Stellen Sie den Ständer auf keinen Fall auf einer unstabilen und/oder schrägen Unterlage auf. Anderenfalls besteht die Gefahr, dass Ständer und Lautsprecher umkippen und Verletzungen verursachen.
• Verwenden Sie diesen Ständer auf keinen Fall mit einem anderen Laufsprechersystem als dem für diesen Ständer bestimmen Modell. Anderenfalls besteht die Gefahr, dass der Ständer zusammenbricht und beschädigt wird und/oder der Laufsprecher herunterfällt und Verletzungen verursacht.
• Wenn der Aufstellungsord des am Ständer montierten Lautspechers verändert werden soll, entfern den Sie diesen zunachst vom Ständer, und/TRagen Sie den Ständer dann, indem Sieihn an den beiden Pfeilern halten.
• Stellen Sie den Ständer auf einer stabilen, ebenen Unterland auf; die Aufstellung auf einer unstabilen Unterland ist potentiell gefährlich.

Wichtiger Hinweis

• Pioneer leht jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verständlung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

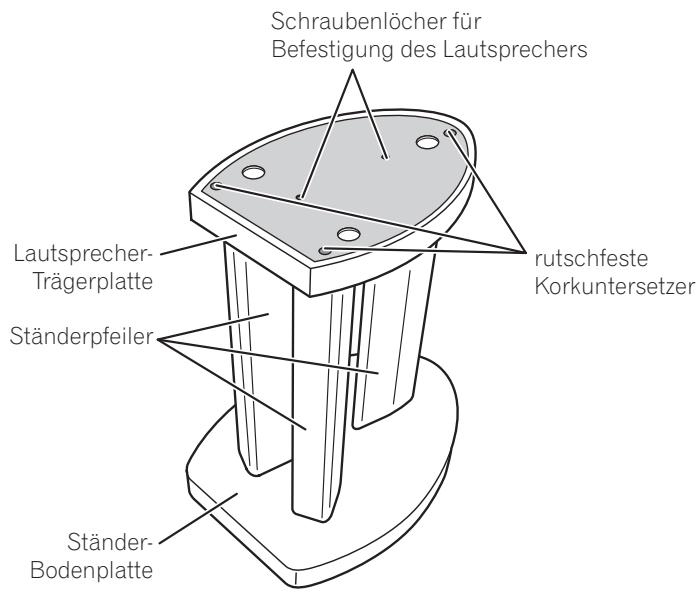

Bezeichnung der Teile

Montage der Laufsprecher an den Stä常德

Ein Kreuzschlitzschraubendreher mittlerer Höhe wird zur Befestigung der Laatsprecher bestehtigt.

Montage des Lautsprechersystems S-4EX

Bei Verwendung des Laufsprechersystems S-4EX ist zu beachten, dass sich eine Befestigungsmutter an der Laufsprecher-Bodenplatte befindet (siehe die nachstehende Abbildung).

Montage der Stabilisatoren am Laufsprecher

Verwenden Sie ausschließlich die Stabilisatoren im Lieferumfang des S-4EX.

1 Drehen Sie die Stabilisatoren in die drei Gewinde in der Bodenplatte des Lautspechers ein.
Weitere Informationen hierzu finden Sie in der Bedienungsanleitung des S-4EX.

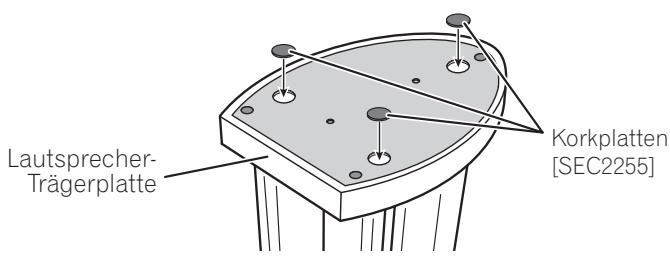

2 Platzieren Sie die mitgelieferten Korkplatten an den drei gezeigten Stellen auf der Laufsprecher-Trägerplatte.

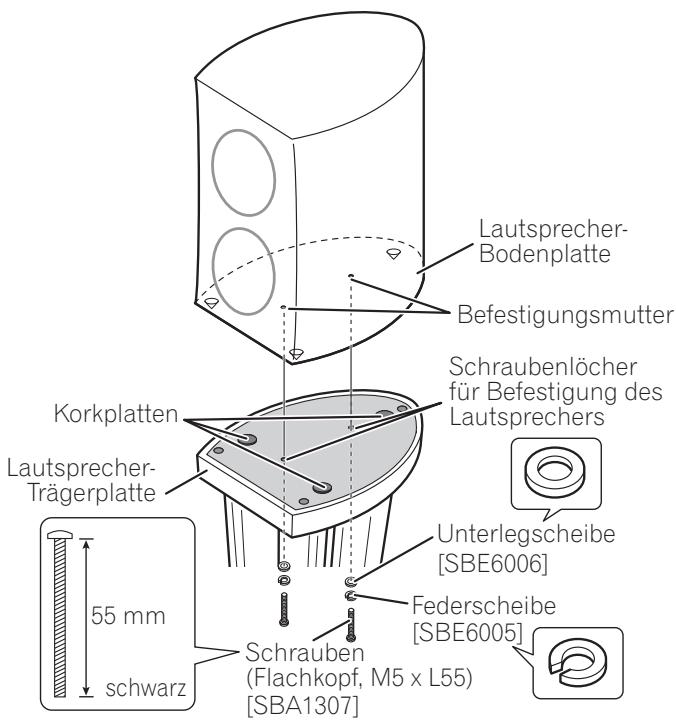

3 Stellen Sie den Lautsprecher sacht auf die Lautsprecher-Trägerplatte, während Sie die Stabilisatoren mit den Korkplatten auf der Oberseite der Lautsprecher-Trägerplatte zur Deckung bringen, und befestigen Sie den Lautsprecher dann mit den Unterlegscheiben, Federscheiben und Schrauben (Flachkopf, M5 x L55).

Montage der Stabilisatoren am Laufsprecherständer

Verwenden Sie ausschließlich die Stabilisatoren, Untersetzer für die Stabilisatoren und Zusatzfuße im Lieferumfang des S-4EX.

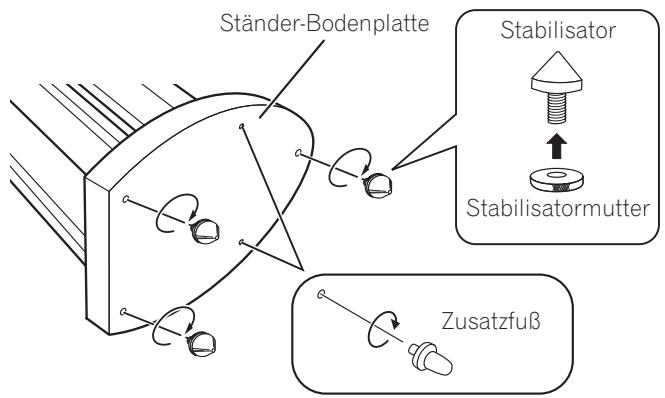

1 Drehen Sie die Stabilisatoren in die drei Gewinde an der Unterseite der Ständer-Bodenplatte ein, und befestigen Sie dann die zwei Zusatzfuße, um Wackeln zu verhindern.

2 Platzieren Sie die Untersetzer an den Positionen, an denen sich die Spitzen der Stabilisatoren auf dem Boden befinden werden.
3 Drehen Sie die Stabilisatoren, um ihre Höhe einzustellen, und drehen Sie dann die Stabilisatormattern im Gegenuhrzeigersinn, um die Stabilisatoren in der jeweils eingestillten Position zu sichern.

4 Stellen Sie den Lautsprecherstandener auf die Untersetzer für die Stabilisatoren, und vergewissern Sie sich, dass der Ständer stabil stehen, ohne zu wackeln.
5 Drehen Sie die Zusatzfuße, um ihre Höhe einzustellen. Justieren Sie die Höhe so, dass ein Abstand von ca. 1 mm bis 2 mm zwischen den Füßen und der Unterlage vorhanden ist.
6 Drehen Sie die Muttern im Gegenuhrzeigersinn, um die Zusatzfuße in der jeweils eingestellten Position zu sichern.

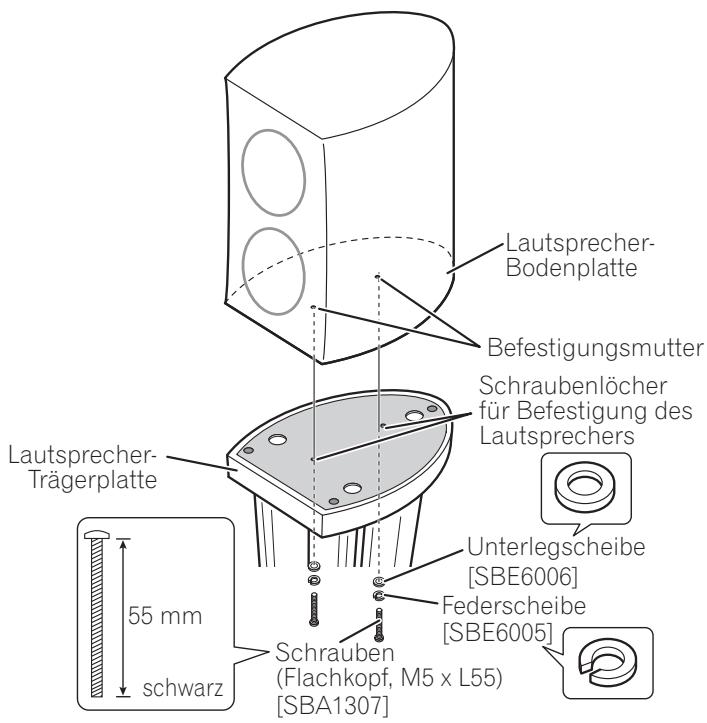

7 Stellen Sie den Laufsprecher auf die Laufsprecher-Trägerplatte an der Oberseite des Ständers, und befestigen Sie hin dann mit den Unterlegscheiben, Federscheiben und Schrauben (Flachkopf, M5 x L55) am Ständer.

Vorsichtshinweise

• Legen Sie die Lautsprecherstandner zur Befestigung der Stabilisatoren seitlich auf eine Decke oder andere weiche Unterlage, um ein Zerkratzen zu verhindern.
• Legen Sie die Unterseder mit der konkaven Seite nach oben weisend auf den Boden, damit sie die Spitzen der Stabilisatoren aufnehmen können.

• Wenn die Untersetzer nicht verwendet werden, kann der Fußboden bzw. die Unterlage am Aufstellungssort durch die Spitzen der Stabilisatoren zerkratzt werden. Daher sollen den Untersetzer stets gemeinsam mit den Stabilisatoren verwendet werden.

Sonstige Informationen

Reinigen des Ständers

• Verwenden Sie ein Poliertuch oder ein trockenes Tuch, um Staub und Schmutzflecken abzwischen.
• Bei starker Verschmutzung des Ständers tauchen Sie ein weiches Tuch in eine Lösung aus 5-6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie es gründlich aus, und wischen Sie die Schmutzflecken damit ab. Reiben Sie anschließend mit einem trockenen Tuch nach. Benutzen Sie dazu keine Möbelpolituren oder - Reinigungsmittel.
• Verwenden Sie auf keinen Fall Farbverdūnner, Leichtbenzin, Insektizide und andere Chemikalien auf oder in der Höhe des Ständers, da derartige Mittel das Oberflächenfinish anlösen.

Technische Daten

AuBenabmessungen . 360 (B) mm x 570 (H) mm x 485 (T) mm

Masse 13,9kg

Mitgeliefertes Zubehör

Schrauben (Flachkopf, M5 x L55) [SBA1307].2

Federscheiben [SBE6005] 2

Unterlegscheiben [SBE6006] 2

Korkplatten [SEC2255]. 3

Vorliegende Anleitung [SRD6100]

Hinweis

• Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.
• Die Teilenummern sind oben jeweils in eckige Klammern gesetzt.

Ersatzteilnummern

Teilebezeichnung

• Transportschutzstück (unter) SHA2632
• Transportschutzstück (oben) SHA2631
  Verpackungskarton SHH1324
  Schutzfolie SHC1879

Veröffentlich von Pioneer Corporation.

Urheberrechtlich geschützt © 2008 Pioneer Corporation.

Alle Rechte vorbehalten.
