CP81B-MK - Pladespiller PIONEER - Gratis brugsanvisning og manual

Produkttype	Sokkel til højttalere Pioneer S-81B-LR-K, S-81B-LR-QL, S-81B-LR-W
Mærke	Pioneer
Model	CP81B-MK
Mål (B x H x D)	310 mm x 604 mm x 404 mm
Vægt	6,5 kg
Materiale	Metal (afkoblingsspidser) og plastik (baser, puder)
Medfølgende tilbehør	2 sokkelbaser, 2 højttalerbeslag, 6 stolper, 6 afkoblingsspidser, 6 spidsbaser, 8 skridsikre puder, 24 skruer M6x30, 4 skruer M4x40, 4 skruer M4x50, 4 fjederskiver, 4 skiver, brugsanvisning
Nødvendigt værktøj	Stjerneskruetrækker i mellemstørrelse
Hovedfunktioner	Stabil støtte til højttalere, afkobling via spidser, akustisk forbedring
Vedligeholdelse og rengøring	Blød, tør klud eller let fugtig med fortyndet neutralt rengøringsmiddel; undgå fortynder, benzen, voks
Sikkerhed	Brug kun de medfølgende skruer; placer på stabil overflade; fjern højttaleren før flytning; brug spidsbaser for at undgå ridser
Reservedele og reparationsmuligheder	Reservedele tilgængelige: beskyttere (top, midte, bund, base, beslag), emballageetuier, poser, kuverter. Dele numre medfølger
Garanti / Ansvar	Pioneer fraskriver sig ethvert ansvar i tilfælde af forkert samling, utilstrækkelig montering eller naturkatastrofe

Ofte stillede spørgsmål - CP81B-MK PIONEER

Hvilke højttalermodeller er kompatible med Pioneer CP81B-MK soklen?

Denne sokkel er udelukkende designet til højttalerne Pioneer S-81B-LR-K, S-81B-LR-QL og S-81B-LR-W. Brug af andre højttalere kan medføre ustabilitet og risiko for fald.

Hvordan samler jeg CP81B-MK højttalersoklen?

Saml de tre stolper mellem sokkelbasen og højttalerbeslaget ved at justere skrueåbningerne. Brug en stjerneskruetrækker til at stramme de medfølgende M6x30 skruer. Udfør samlingen på en flad og blød overflade (f.eks. tæppe) for at undgå at beskadige soklen.

Hvordan fastgør jeg højttaleren på soklen?

Placer højttaleren på beslaget, og fastgør den med de passende skruer: brug M4x50 skruer med skiver og fjederskiver, hvis du bruger afkoblingsspidserne, eller M4x40 skruer uden spidser. Spænd godt til.

Hvad bruges de medfølgende afkoblingsspidser til?

Afkoblingsspidserne isolerer soklen fra gulvet, hvilket forbedrer stabiliteten og lydkvaliteten. De anbefales på tykke tæpper eller hårde overflader. Brug altid spidsbaserne for at undgå at ridse gulvet.

Hvordan installerer jeg afkoblingsspidserne?

1. Skru hver spids ind i det gevindskårne metalindlejring under soklen. 2. Placer spidsbaserne på kontaktpunkterne. 3. Sæt soklen på baserne og kontrollér stabiliteten.

Kan jeg bruge soklen uden afkoblingsspidser?

Ja. I så fald skal du bruge M4x40 skruer og de medfølgende skridsikre puder til at stabilisere soklen. Spidserne er ikke obligatoriske.

Hvordan flytter jeg soklen med højttaleren?

Fjern først højttaleren fra soklen, og flyt derefter soklen ved at holde den i stolperne. Flyt aldrig den samlede enhed, da den kan falde og forårsage skade.

Hvordan vedligeholder jeg CP81B-MK soklen?

Støv af med en tør klud eller en poleringsklud. Til genstridigt snavs skal du bruge en blød klud fugtet med et neutralt rengøringsmiddel fortyndet i 5 til 6 gange så meget vand, og derefter tørre med en tør klud. Brug aldrig voks, fortynder, benzen eller insektmiddel.

Hvad er de vigtigste sikkerhedsforanstaltninger?

1. Brug kun de medfølgende skruer. 2. Placer soklen på en stabil og plan overflade. 3. Anbring kun kompatible højttalere. 4. Når du bruger spidser, skal du altid installere baserne for at beskytte gulvet. 5. Hold spidserne utilgængelige for børn.

Hvor finder jeg reservedele til CP81B-MK?

Reservedele (beskyttere, etuier, poser osv.) er opført i brugsanvisningen med deres delenumre (f.eks. SHA6182). Kontakt Pioneer kundeservice eller besøg hjemmesiden for at bestille.

BRUGSANVISNING CP81B-MK PIONEER

Tak for købet af dette produit fra Pioneer.

Laes venligst denne brugsvejledning med anvisninger om korrekt samling og brug. Gem brugsvejledningen på et sikkert sted, när du er faerdig med at lese den, sä du senere kan konsultere den.

Dette hoojttalerstativ kan kun anvendes med de flogende Pioneer-hoojttalersystemet. S-81B-LR-K, S-81B-LR-QL erer S-81B-LR-W.

Inden du beynder

Inden du begynder at klargore dit hojttalersystem, anbefaler vi, at du laeser brugsvejledningen for systemet grundigt.

Forsigtig

• Anvend kun de medfølgende skruer, nár du fastgør højttaleren til hjottalerstativet.
• Anbring ikke stativet på en ustabil og/eller skrænende flade. Stativet og højttaleren kan falde ned og forårsage personskade.
• Må ikke anvendes med andre hjottalersystemer end det, hjottaleren er beregnet til. Stativet kan falde sammen og lide skade og/eller hjottaleren kan falde ned og forårsage personskade.
• Når du flytter hjällaleren og stativet, skal du förstAGE hjällaleren af stativet og derefter flytte stativet, idet du holder det i stængerne.
• Anbring stativet på en stabil, plan flade. Det kan före farligt at anbringe stativet på en ustabil flade.

Vigtigt

• Pioneer pátager sig intet ansvar for skader, som er et resultat af samling, fejlagtig montering, utilstrækkelig forstaerkninq, misbrug af Produktet, naturrelaterede pávirkninger og lignende.

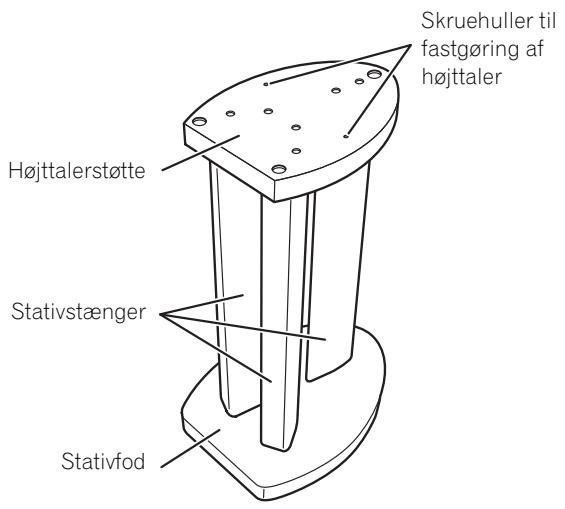

Delenes navne

Montering af højttalerne på stativerne

En medium Phillips-skruetækker er påkrævet til at samle højttalerstativet og til at montere hjttaleren.

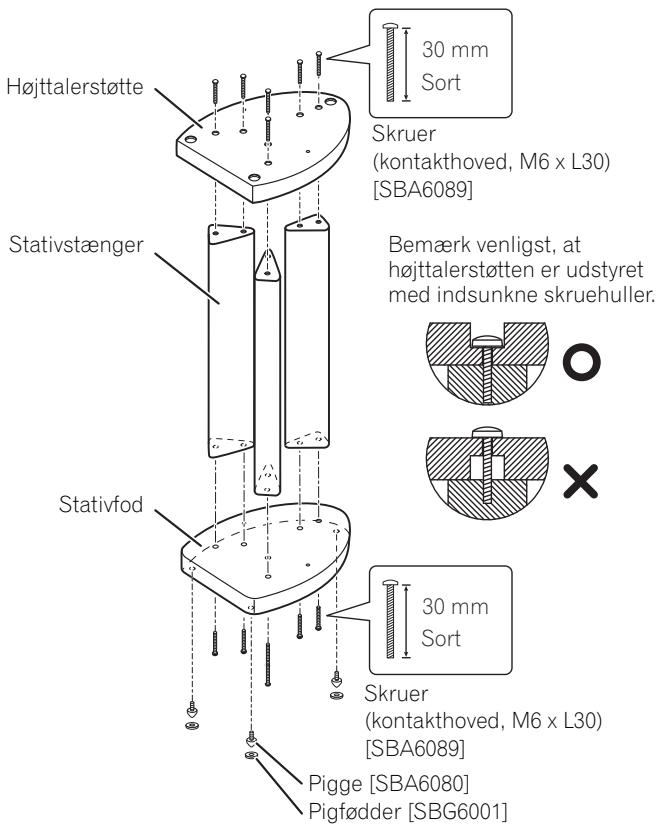

Samling af højttalerstativerne

Saml højttalerstativerne som vist på illustrationen herunder.

Sæt skruehullerne på linje med hjottalerfoden og hjottalerstøtten med skruehullerne i de tre stænger, og sæt derefter skruerne i og stram dem.

Forsigtig

• Sørg for at samle stativet på et plan flade, som er forholdsvis blød (som for eksempel et tæppe).
• Sørg for, at skruerne sættes i skruehullerne som vist herover (med skruehovedet skjult), när du fastgør højttaleren. Fejlagtig montering kan resultere i personskade, hvis højttaleren falder ned fra stativet.

Hvis piggene anwendes

Dette højttalerstativ inkluderer pigge, som kan anvendes til at isolere hjŋtaleren fra gulvet. Anvendelse af pigge anbefales, hvis stativet anbringes pa et tykt tæppe (for mere stabilitet), ellr nár stativet for at bedre lyd kan opnås anbringes pa en härd overflade med afterklang (som for eksempel et beton-ller traegulv). Anvend de medfølgende pigfodder for at undgå at ridse gulvet erler andre overflader, hvor stativet anbringes.

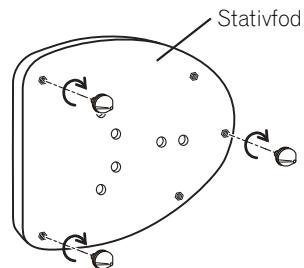

1 Drej piggene ind i de gevindskarne metalindsatser, som er indlejret i stativets underside.
2 Sæt pigfødderne i de stillinger, hvor de tre pigges spidser vil ramme, nær højttalerstativet sættes ned.

3 Anbring højttalerstativet på pigfdderne og kontroller for at bekråfte, at hjttalerstativet ikke rokker.

Forsigtig

• Bemærk, at disse pigge er af skarpt metal, som kan beskadige gulvet. Sørg for at lægge et stykke stof ell er passende underlag inden monteringen.
• Benyt altid pigfødderne som vist, med den indskårne flade vendende opad til modtagning af pigspidsen.

Hvis du ikke anvender pigfødderne,驻村 hjttalerne anbringes, kan piggene øve skade på gulvet. Hvis du agter at anvende piggene, anbefaler vi stærkt anvendelse af pigfødderne.

Nár skridsikre plader anvendes

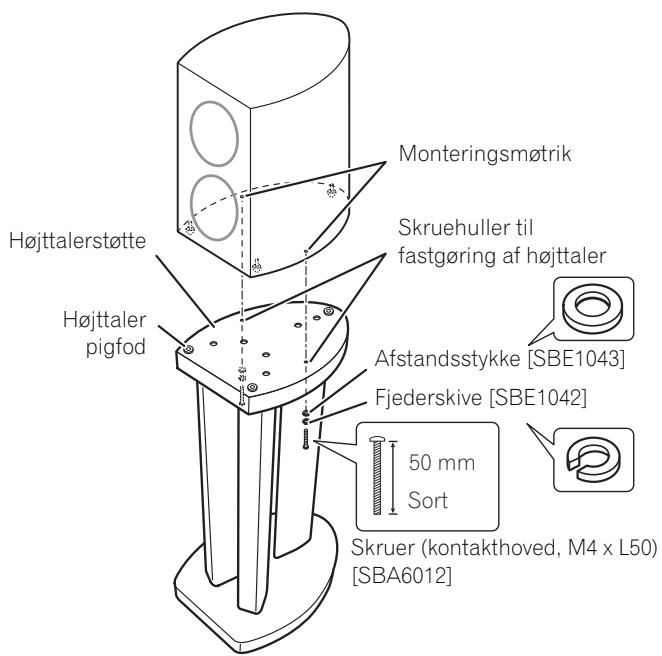

Hvis højttalerpiggene anwendes:

For at undgå ulykker og tilskadekomst, skal du fastgøre højttaleren til højttalerstativerne med skruer. Bemærk, at der er fastgøringsmøtrikker på højttalerfoden (se herunder).

Fastgør højttaleren til hjʊttalerstøtten ved hjælp af afstandsstykket, fjederskiven og 50 mm-skruerne som vist herunder.

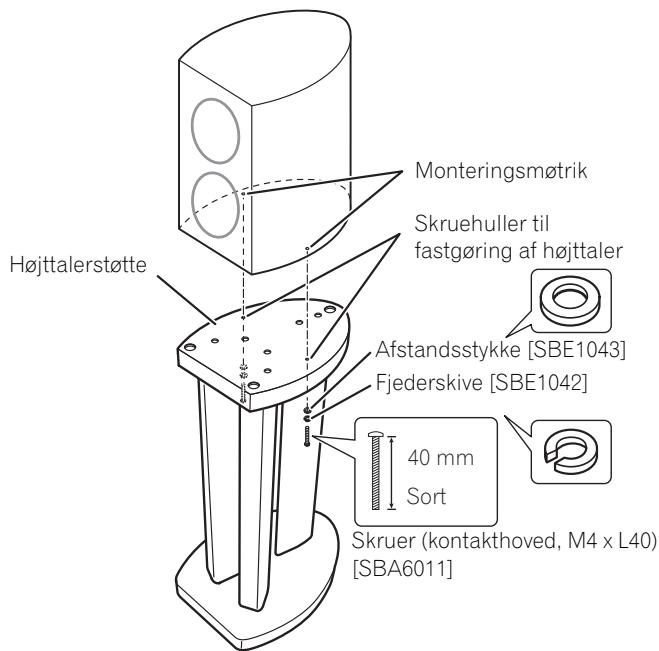

Hvis højttalerpiggene ikke anwendes:

For at undgå ulykker og tilskadekomst, skal du fastgøre højttaleren til højttalerstativerne med skruer. Bemærk, at der er fastgøringsmøtrikker på højttalerfoden (se herunder).

Fastgør højttaleren til hjʊttalerstøtten ved hjælp af afstandsstykket, fjederskiven og 40 mm-skruerne som vist herunder.

Vedligeholdelse af stativ

• Anvend en pudseklud ell er en tør klud til at tøre støv og snavs bort.
• Hvis stativet er meget snavset, anwendes en blød klud, der er fugtet med et neutral rengøringsmiddel, som er fortyndet fem eller seks gange med vand. Til sidst torres af med en tør klud. Anvend ikke møbelpitur eller rensemidler.
• Anvend aldrig fortynder, rensebenzin, insetkspray aller andre kemikalier på erler i nærheden af stativet, dappe midler vil ødelægge overfladerne.

Tekniske specifikationer

Udvendige mål 310 (B) mm x 604 (H) mm x 404 (D) mm Vægt. 6,5 kg

• Tekniske specifikationer og design kan ændres utden varsel på grund af forbedringer.
• Produktnummeretfindes ovenfor i sort parentes.

Udskiftningsdeles numre
Delnavn	Delnr.
· Bekyttter (top)	SHA6182
· Bekyttter (mellem)	SHA6184
· Bekyttter (bund)	SHA6183
· Bekyttter (Stativfod)	SHA6188
· Bekyttter (Højttalerstøtte)	SHA6185
· Kasse (Kun CP-81B-K)	SHG6402
· Kasse (Kun CP-81B-MK)	SHG6403
· Polyethylen-pose (Stativfod)	SHL6092
· Polyethylen-pose (Højttalerstøtte)	SHL6038
· Polyethylen-pose (Stativstænger)	SHL6093
· Beskytttesesplade (Stativfod)	SHC6087
· Beskytttesesplade (Højttalerstøtte)	SHC6015
· Beskytttesesplade (Stativstænger)	SHC6088

Alle rettigheder forbeholds.
