Dear Customer,

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna hebelt een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werden gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300aab van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geprodueerd, van houtfornuizen tot moderne keukenmachines, naaimachines, fietsen, motorfietsen enz. In 1956 ward de eerste motormaaiere geintroduceperd, die in 1959 ward gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikken, producen en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een groe hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons producted gestuurrende een langeperiode waar volle tevredenheid zult waardenen. Door de aankoop van een van onze producten krijt u de beschikking over professionele hulp bij reparations en service moct er toch ieits gebeuren. Wanner u de machine Niet heeft gekocht bij een van onze erkende dealers, kut u hen vragen aanr de dichtstbijzijnde serviceworkplaats.

Wij hopen dat u tevreden zult zich met uw machine en dat deze u gedurende langeijd zarvergezellen.Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen=kunt u de levensduur van uw machine en de tweedebands waarde aanzienlijk verlagen.Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de十几年e eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkkt voortdurend aan het verder ontwikkenen van haar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. voor en uiterlijk door te voeren.

Symbolen op de machine:

WAARSCHUWING!

Motorkettingzagen können gevaarlijk sein! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlijden van de gebruiker of anderen.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

• Goedgekeurde vigilheidshelm
• Goedgekeurde gehoorbeschemers
  Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissie maar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine worden aangegeven in het hoogdstuk Technische gegevens en op plaatjes.

De gebruiker moet steeds beside handen gebruiken om de kettingzaag te bedieren.

Bedien een kettingzaag nooit terwijl u deze slechts met een hand vasthoudt.

Voorkom dat de punt van het zaagblad in contact komt met enig voorwerp.

WAARSCHUWING! Er kan terugslag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp en een reactiek veroorzaken waardoor het zaagblad omhoog enaar achteren maar de gebruiker toe kommt. Dit kan ernstig persoonlijk letsel veroorzaken.

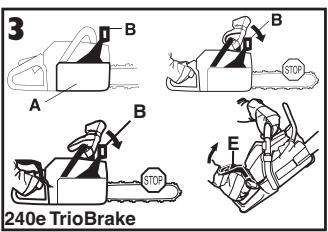

Kettingrem geactiveerd (links)
Kettingrem, nicht geactiveerd (rechts)

Overige op de machine aangegeven symbolen/ plaatjes verwijzen maar specifieke eisen aan certificering op bepaalde markten.

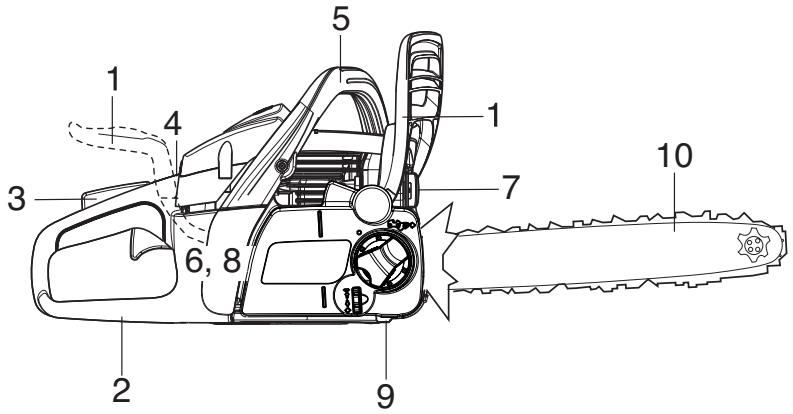

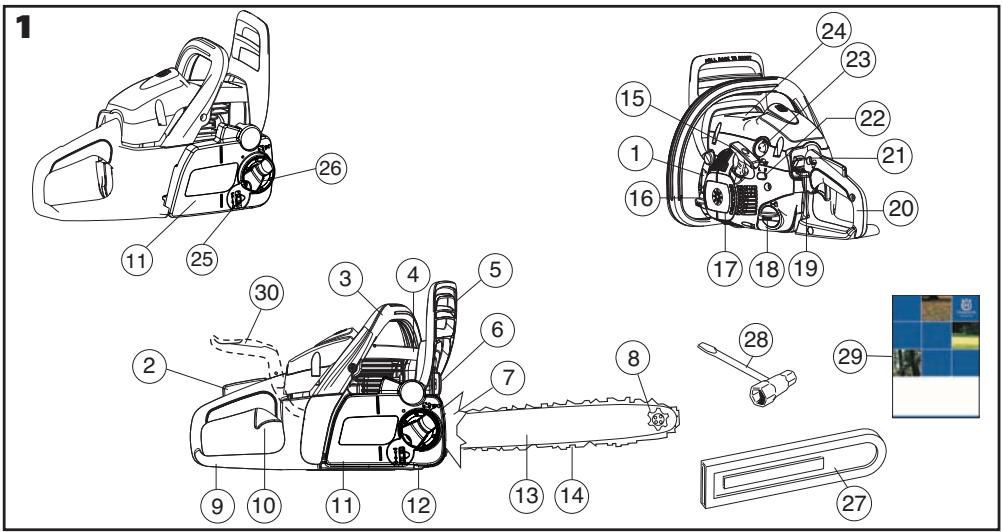

Wat is wat op demotorkettingzaag? (1)

1 Product- en serialummerplaatje
2 Gashendelvergrendeling (Voorkomt ongewild gas geven.)
3 Voorste handvat
4 Cylinderkap
5 Terugslagbeveiliging
6 Geluiddemper
7 Schorssteun
8 Neuspiel
9 Achterhandgreep met rechterhandbescherming
10 Gashendel
11 Koppelingdeksel
12Kettingvanger
13 Zaagblad
14Ketting
15 Starthendel
16 Kettingolietank
17 Starter
18 Brandstoftank
19 Chokehendel/Startgasvergrendeling
20 Achterste handvat
21 Stopschakelaar (In- en uitschakelen van ontsteking.)
22 Stelschroeven carburateur
23 Brandstofpomp
24 Informatie- en waarschuwingsplaatje
25 Kettingspanwiel
26Knop
27 Zaagbladbescherming
28 Combisleutel
29 Gebruiksaanwijzig

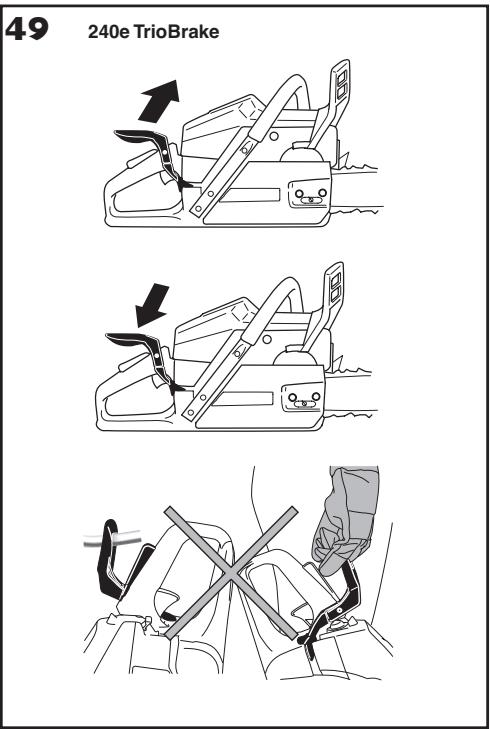

30 Rechterhandrem (240e TrioBrake)

Inhoud

INLEIDING

Besteklant! 408
Symbolen op de machine: 408
Wat is wat op de motorkettingzaag? 409

INHOU

Inhoud 409

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een nieuwe motorkettingzaag 410
Belangrijk 410
Gebruik altijd uw gezond verstand. 410
Persoonlijke veiligheidsuitrusting 411
Veiligheidsuitrusting van de machine 411
Snijuitrusting 413

MONTEREN

Monteren van zaagblad en ketting 416

BRANDSTOFHANTERING

Brandstof 416
Tanken 417
Brandstofveiligheid 417

STARTEN EN STOPPEN

Starten en stoppen 418

ARBEIDSTECHNIEK

Voor ieder gebruik: 419
Algemene werkinstructies 419
Maatregelen die terugslag voorkomen 422

ONDERHOUD

Algemeen 423
Carburaturinstelling 423
Controle, onderhoud en service van de
veiligheidsuitrusting van de motorkettingzaag 423
Geluiddempfer 424
Luchtfilter 424
Bougie 424
Onderhoudsschema 425

TECHNISCHE GEGEVENS

Technische gegevens 426
Zaagblad-enkettingcombinations 427
EG-verklaring van overeenstemming 427

Maatregelen voor gebruik van een(AP)ePWM

Lees de gebruksaanwijzing zorgvuldig door.
(1)-(51) verwijst maarillustraties op blz. 2-5.
- Controller de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstuk Monteren.
Tank en start de motorzaag. Zie de instructies in de hoofdstukken Brandstofhantering en Starten en Stopen.
- Gebruik de motorkettingzaag Niet voor er voldoende gettingsmeerolie bij de zaagketting is gekommen. Zie de instructies in het hoofdstuk Smeren van de snijuitrusting.
Langdurige blootstellung aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom.altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd wordenzonder toestemming van de fabrikant. Men要去 altijd originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of nicht-originese onderden kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Als motorkettingzagen slordig of verkeerd gebruikt worden, können ze gevaarlijk gereedschap zich en tot ernstige, zichs levensgevaarlijke verwondingen leiden. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemalien die kankerverwekkend konnen,zijn Vermijd contact met deze elementen wanner de carburateur is beschadigd.

WAARSCHUWING! Langdurige
inademing van de uitlaatgassen van de
motor, kettingolienevel en stof van
zaagsel kan een gezondheidsrisico
vormen.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde onstandigheden de werkung van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

Belangrijk

BELANGRIJK!

De machine is alleen gemaakt om in hout te zagen.
U mag alleen de zaagblad/zaagkettingcombinations gebruiken, die wij aanbevelen in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermögen, beoordealingsvermögen of coordinatievermögen können beinvloeden.

Draag altijd persoonlijke verilgheidsuitrusting. Zie instructies in het hoofdstub Persoonlijke verilgheidsuitrusting.

Wijzig deze machine nooit zo dat hij nielt longer overeenstem met de originele uitvoerng, en gebruik de machine Niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去 uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructs in het hoofdstuk Onderhoud.

Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstukken Snijuiitrusting en Technische geveens.

N.B.! Gebruik alkijd een beschemingsbril of gezichtsvizier om het risico van verwonding door wegvliegende voorwerpen te verminderen. Een motorzaag is in staat om met grote kracht voorwerpen, zoals zaagsel,kleine stukjes hout enz.,weg te slingeren. Dit kan leiden tot ernstig letsel,vooral aan open.

WAARSCHUWING! Een motor latent lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken verroorzaken door verstikkung of koolmonoxidevergiftingig.

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoegt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vijnstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Gebruik alkijd uw gezond verstand. (2)

Het is onmogelijk om alle denkBare situatuies, waarvoor u zich geplaatst Aunt zien bij het gebruik van een motorzaag, af te dekken. Wees altdijd voorzichtig en gebruik gezond verstand. Vermijd situatuies, waarvoor u zich Niet voldoende gekwalificeerdacht. Wanneru zich, na het lezen van deze instructies, nog steeds onzeker voelt over de handelwije, moet u een expert om advies vragen voor u verdergaat. Aarzel nil ont contact op te nemen met uw dealer of met

ons, wanneer u vragen heeft over het gebruik van motorzagen. We juices graag van diest om u adviezen te goven, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken. Volg een opleiding in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek kennu vertellen welk opleidingsmaterialaal en welke cursussen beschikbaar juices. Er wordt voortdurend gewerkt aan het verbeteren van design en techniek -verbeteringen waardoor uw verilheid en effectiviteit toenemen. Breng regelmatig een bezoek aan uw dealer om te zien welk nut u kunt hebben van de noviteiten die worden geintroduceerd.

Persoonlijkeveiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de oncevallen met
motorkettingzagen gebeurt wanner de
ketting de gebruiker raakt. Bij al het
gebruik van de machine要去
goedgekeurde personlijke
beschermingsuitrusting gebruikt
worden. Persoonlijke
beschermingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een
ongeval. Vraag uw dealer om raad
wanner u uw utrusting koopt.

Goedgekeurde veiligheidshelm
- Gehoorbeschemmers
Veiligheidsbril of vizier
- Handschoenen met zaagbescherming
Broeken met zaagbescherming
- Laarzen met zaagbescherming, stalen neus en anti-slip zool
- U要去 altijd een EHBO-kit bij de hand hebben.
Brandblusser en spa

Verder moet de kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er können vonden komen van de geluidedpmer, zaagblad en ketting of een andere bron. Houd alotje een hulpmidel der brandblussen beschikbaar, voor het geval u ze nodig mocht hebden. Op die manier helpt u bosbranden voorkommen.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden UITgelegd wat deveiligheidsonderdelen van de machine zich, en hun functie. Voor controle en onderhoud zich de instructies in hethoofdstuk Controle, onderhoud en service van deveiligheidsuitrusting van de motorzaag. Zie de instructiesin het hoofdstuk Wat is wat?, om te zien waar dezeonderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier worden

uitgevoerd en wonneer service en/of reparations nicht vakkundig worden gedaan. Indien umeer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting moet worden gecontroleerd en onderhoden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Als uw machine nicht door alle controles komt,要去 u ermee maar uw serviceworkplaats voor reparatie.

Kettingrem met terugslagbeveiling

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stopt. Een kettingrem verminderht het risico op oncegavallen, maar alleen u als gebruiker kutze voorkomen.

Wees voorrichtig wonneer u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagrisico-sector van het zaagblad nooit in contact komt mete en Voorwerp (45).

• De kettingrem (A) word of handmatig geactiveerd (via uw linkerhand) of met het traagheidsmechanisme.(3)
• Wordt geactiveerd, wanneer de terugslabeveiliging (B) maar voren worden gebracht of de rechterhandrem (E) maar voren/omhoog worden gebracht (240e TrioBrake). (3)
• Deze beweging activeert een met eeneer gespannen mechanisme dat de remoering (C) rond het kettingaandrijvingssysteme van de motor (D) (koppelentingrommel) spant. (4)
• De terugslagbeveiliging werden nicht alleen geconstrueree er om de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico vermindert dat de linkerhand de ketting raakt wanneer men de greed op het voorste handvat verliest.
• De kettingrem要去 geactiveerd zich wanneer u de motorzaag start, om te voorkomen dat de ketting draait.
• Gebruik de kettingrem als 'parkeerrem' bij starten en bij kortere verplaatsingen, om ongelukken te voorkomen waarbij gebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting.
• De ketting worden ontkoppeld door de terugslagbeveiliging maar,achter te duwen, maar het voorste handvat.
• Een terugslag kan bliksemnel geleuren en erg krachtig着眼。Meestal is de terugslag erglicht en worden de kettingrem nicht alotijd geactiveerd. In die gevallen is het belangrijk dat men de motorkettingzaag stevig vasthoudt en Niet LAST vallen.
• Hoe de kettingrem geactiveerd worden, manueel of via het traagheidsmechanisme, worden bepaald door de sterkte van de terugslag en door de positie van de motorkettingzaag in verhouding tot het voorwerp waarmee de terugslagrisico-sector in contact komt. Bij hevige terugslag en wanner de terugslagrisicosector van de motorkettingzaag zich zo ver möglichk van de gebruiker bevindt, is de kettingrem zo geconstruerd, dat hij worden geactiveerd via het tegenwicht van de kettingrem (traagheid) in de terugslagrichting.

Bij minder hevige terugslag en wanner de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, worden de kettingrem manueel geactiveerd met de linkerhand.

• Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze grep, d.w.z. wonneer de linkerhand zo geplaatst is dat ze de beweging van de terugslagbeveiliging Niet kan beinvloeden, kan de kettingrem uitsluitend geactiveerd worden via het traagheidsmechanisme.

ZalIRST hand de kettingrem bij terugslag altijd activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging maar voren te bewegen. Als uw hand de terugslagbeveiliging slechtslicht beroert of eroverheen gaat, kan het gebeuren dat de kracht nicht voldoende groot is om de kettingrem te activeren. Ook wanner u werkt, moet u de handgrepen van de motorzaag stevig beet honden. Als u dat doet en u krijt terugslag, laat u misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem Niet, of de kettingrem worden pas geactiveerd wanner de zaag al eventjes hebts kunnen rondslingeren. In zo'n situatie kan het voorkomen dat de kettingrem de ketting Niet kan stoppen voor deze u raakt.

Er zich ook bepaalde werkhoudingen waardoor uw hand Niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wonneer de zaag in velpositie worden gehonden.

Zal de kettingrem.altijd door de traagheid worden geactiveerd, wonneer terugslag optreedit?

Nee. Ten ersten要去 uw rem functioneren. Het is makkelijk de rem te testen, die de instructies in het hoofstuk Controle, onderhoud en service van de veiligheidsutrusting van de motorzaag. Wij raden aan dat u dit doet, jegere keer voor u begint te werken. Ten tweede moet de terugslag voldoende ster zich om de kettingrem te activeren. Als de kettingrem gevoelig zou zich, zou deze voortduren worden geactiveerd, wat lastig zou zich.

Zal de kettingrem me altijd beschermen gegen letsel als terugslag voorkomt?

Nee. Ten eerste moet uw rem functioneren om de bedoelde besecherming te Geven. Ten twee doe het zo worden geactiveerd als hierboven beschren, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wonneer het zaagblad te dicht bij u is, kan het gebeuren dat de rem Niet op tiij afgeremid is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeitstechniek kannen terugslag en de bijbehorende risico's elimineren.

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord om onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat wordt gedrukt (= wanner men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de

gashendelvergrendeling terug maar hun respectevelijke beginpositions. Deze positie houdt in dat de gashendel automatisch vergrendeld wordenstationair draaien. (5)

Kettingvanger

De kettingvanger is geconstruereeord om een losgeraakte of gebarsten ketting op te vangen. Dit kan meestal voorkomen worden door de ketting juist aan te spannen (zie instructies in het hoofdstuk Monteren) en voor goed onderhoud en service van het zaagblad en de ketting te zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies).

De rechterhandbescherming moet er behalte de hand beschemmen wonneer de ketting losraakt of breekt, ook voor zorgen dat de takken en twijgen de grip op het achechterste handvat Niet beinvoeden.

Trillingdempingssystem

Uw machine is uitergerust met een trillingdempingsystem dat geconstruereid is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het trillingdempingsysteem van de machine reducert het overbrengen van de trillingen van de motorenheid/ snijuitrusting op de handvateenheid van de machine. Het motorzaaghuis inclusief de snijuitrusting is via een zogenaam trillingdempend element opgehangen in de handvateenheid.

Zagen in een harde houtsoort (de meeste lootbomen)veroorzaakteer trillingen dan zagen in een zachtehoutsoort (de meeste naaldbomen).Zagen met een botteof verkeerde snijutrusting (verkeerd type of verkeerd geslepen) verhooft het trillingniveau.

WAARSCHUWING! Als men teveel worden bloatgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebden. Consulteer uw dokter wanner u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuren of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koude temperaten.

Stopschakelaar

De stopschakelaar moet gebruikt worden om de motor uit te schakelen.

Geluiddemper

De geluidemper is gamaakt om het geluidsniveau te reducieren en de uitlaatgassen van de motor van de gebruiker weg te leiden.

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en+kunnen vonden bevatten die brand kurenveroorzaken. Start de machine daroom nooit binnenschuis of in de buurt vanlicht ontvlambaar materiaaal!

In gebieden met een warm en droog klimaat kan het risico van branden erg groot zich. Het komt voor dat deze gebieden gereguleerd worden met wetgeving, die vereist dat de geluiddemper onder andere uitgerust moet zichen met een goedgekeurd vonkenopvangnet (A). (6)

N.B.! De geluideddemper wordt zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

WAARSCHUWING! Gebruik de motorzaag nooit zonder of met een kapotte geluiddempeter. Door een kapotte geluiddempeter konnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand. Gebruik nooit een motorzaag zonder of met een defect vonkenopvangnet, als een vondenopvangnet verplicht is in uw werkgebied.

Snijuitrusting

In dit hoofdstuk wordenbehandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Vermindert het risico op losraken en barsten van de ketting.
• Bereikt optimale snijprestaties.
• De levensduur van de snijuitrusting verlangt.
• Voorkomt toename van trillingsniveau.

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie de instructies in het hoofdstuk Technische geveens.
  Zorg ervoor dat de tanden van de ketting goed en juist geslepen zich! Volg unsere instructies en gebruik de aanbevolen vrijlimal. Een verkeerd geslepen de beschadigde ketting verhoogt het risico op oncegallen.
  Zorg ervoor dat de tanddiepte juist is! Volg onsze instructies en gebruik de aanbevolen dieptestellermal. Als de tanddiepte te groot is, verhooegt dit het risico op terugslag.

• Hou de ketting gestrekt! Als de ketting nicht voldoende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtag van zaagblad, ketting en kettingwiel neemt toe.
  Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onnderhoud ze op de juiste manier! Als de ketting Niet voldoende gesmeerd worden, neemt het risico op barsten toe en verhoegt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoegt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinaties die wij aanbevelen, en volg de vrijinstrumente. Zie de instructies in het hoofdstuk Technische gegevens.

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat de terugslagrisico-sector van het zaagblad nooit in contact komt met een Voorwerp.

Door snijutrusting met een "ingebouwde" terugslagreductie te gelebruken en door de ketting correcte te slijpen en te onderhoden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat uit een aantal verschillende schakels die leverbaar zich in standaarduitvoerng en in een uitvoerig het risico op terugslag reducert.

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! leder contact met een draiende zaagketting kan ernst letsel veroorzaken.

Een aantal uitdukkingen die de specificaties van het zaagblad en de ketting aangeven.

Om alle veiligheidsonderdelen op de snijuitrusting te behouden, moet u versleten of beschadigde zaagblad-/ kettingcombinations verrangen door een zaagblad en ketting die Husqvarna aanbeveelt. Zie de instructies in het hoofdstuk Technische gegeevs voor informatie welke zaagblad-/kettingcombinations we aanbevelen.

Zaagblad

Length (duim/cm)
- Aantal tanden in het neuswiel (T).
- Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwijel van de motorkettingzaag要去en aangepast zijn aan de afstandussen de aandrijschakels. Aantal

aandrijschakels (stuks). Elke zaagbladlengthe levert in combinatie met de kettingsteek en het+aantal tanden van het neuspiel een bepaald aantal aandrijschakels op.

Zaagbladgroefbreedte (duim/mm). De breedte van de zaagbladgroef moet aangepast zijn aan de aandrijschakelbreedte van de hetting.
- Kettingolie-opening en opening voor kettingstrekkerpen. Het zaagblad要去 aangepast zijn aan de constructie de de motorkettingzaag.

Ketting

• Kettingsteek (=pitch) (duim)
  Aandrijfschakel-breedte (mm/duim)
  Aantal aandrijschakels (stuks)

Slijpen en afstellen van de tanddiepte van de ketting

WAARSCHUWING! Draag algtd手段choenen tijdens het werken met de ketting om uw handen gegen letsel te beschermen.

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanneer u de snijuitrusting door deBoom moet drukken en wanneer de houten spaanders erg Klein+zijn. Met een zeer botte ketting zijn er zichs helemaal geen spaanders. Dan krintt men alleen houtpoeder.
• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang+zijn.
• De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een sjntand (A) en een dieptestellernok (B). Het verschil in hoogteussen deze beiden bepaaldt de snijdiepte. (7)

Bij het slijpen van snijtanden moet men rekening houden met vier verschillende afmetingen.

1 Vijlhoek
2 Snijhoek
3 Vijlpositie
4 Diameter van de Ronde vijl

Het is erg moeilijk om zonder hulpmiddelen een ketting correct te slijpen. Daarom raden we u aan once vrijmal te gebruiken. Die garandeert dat de ketting worden geslepen voor een optimale terugslageductie en zaagcapaciteit.

Zie de instructies in het hoofdstuk Technische gegevens voor de gegevens die van toepassing zijn bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het Niet volgen van de slijpinstructionts, verhoegt het terugslagrismo van de ketting aanzienlijk.

Sijpen van de snijtand

Om de snijtand te slijpen heeft u een Ronde vijl en een vijilmal nodig. Zie de instructcies in het hoofdstuk Technische gevevens met betrekking tot de diameter van de Ronde vijl en welke vijilmal worden aanbevolen voor de ketting van uw motorzaag.

• Controller of de ketting gestrekt is. Als de ketting nicht voldoende gestrekt is, ie ze zijdelings onstabeli waardoor ze Niet juist geslepen kan worden.
  Vijl.altijd van de binnenkant van de snijtand maar buiten toe.Til de vijl op wanneer u maar de volgende tand gaat. Vijl eerst alle tanden aan een kant, draai daarna de motorzaag om en vijl de tanden van de andere kant.
  Vijl zo dat alle tanden even lang zich. Wanneer de lenghte van de smijtand slechts 4mm(0,16^ ) bedraagt, is de ketting versleten en moet ze verrangen worden. (8)

Algemeen betreffende het instellen van de snijdiepte (7)

• Wonneer men de snijtanden (A) slijpt, vermindert de tanddiepe (=snijdiepe) (C). Om de maximum zaagcapaciteit te behouden, moet de dieptestellernok (B) verlaagd worden tot de aanbevolen hoogte. Zie de instructucties in het hoofdstuk Technische gegevens hoe groot de tanddiepe要去ন voor de ketting van uw motorzaag.

WAARSCHUWING! Een te große snijdiepte vergroot het terugslagrisico van de ketting!

Afstelling van de tanddiepe

• Wonneer de snijdiepte worden afgesteld, moeten de snijtanden net geslepen zijn. We raden aan de snijdiepte bij te stellen na elkde derde kettingslipbeurt. N.B. ! Bij deze aanbeveling worden ervan uitgegaan dat de lengte van de snijtanden Niet abnormaal afgevijd worden.
• Om de snijdiepte in te stellen heeft u een platte vrij en een diepestellermal nodig. We raden u aan unsere vijilmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de diepestellernok te krijgen.
  Leg de vijilmal over de zaagketting. Informatie over het gebruik van de vijilmal staat op de verpakking. Gebruik de platte vijl om het overschot van het deel van de dieptestellernok dat onder de mal uitkomt, weg te vijlen. De snijdiepte is correct als u geen watstand voelt wanneer u de vijl over de mal haalt.

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige en zelfs dodelijkke verwondingen kan leiden.

WAARSCHUWING! Gebruik algtd goedgekeurde veiligheidshandschoenen. Ook een ketting die nicht beweegt, kan ernst letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.

Hoe meer u de ketting gebruikt, hoe langer ze worden. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Bij elkte tankbeurt moet gecontroleerd worden of de ketting voldoende gestrekt is. N.B.! Een neue ketting vereist een

inrijperiode gedurende dewelke men vaker moet controleren of de ketting voldoende gestrekt is.

Algemeen geldt dat de ketting zo hard möglichk gestrekt要去 worden, maar nicht harder dan dat men ze manueel rond kan draaien. (9)

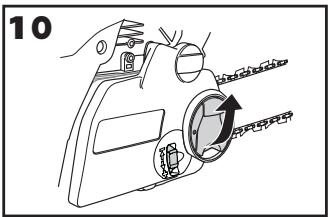

Maak de knop los door unde zui te klappen. (10)

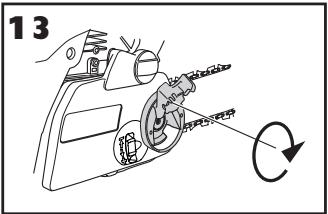

- Draai de knop gegen de klok in om de de kap van het zaagblad los te make. (11)
Stel de spanning van de ketting af door het wiei naar beneden (+) te draaien voor meer spanning en omhoog (-) voor minder spanning. Til de tip van het zaagblad op wonneer u de kettingspanning afstelt. (12)
Zet de zaagbladkoppeling vast door het kettingspanwiel met die klok mee te draaien terwijl u de tip van het zaagblad omhoog houdt. (13)

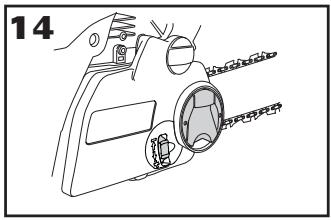

- Klap de knop terug om de spanning vast te zetten. (14)

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijutrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijke verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie moet een goede hechtig aan de motorzaagketting en tevens goede vloei-eigenschappen hebden, of het nu een warme zomer of een koude winter is.

Als fabrikant van motorkettingzagen hebben wij een optimale zaagkettingolie ontwikkeld die door+zijn plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van once olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu. Als once zaagkettingolie Niet verkrijgbaar is, bevelen wij gewone zaagkettingolie aan.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

BELANGRIJK! Bij gebruik van plantaardige kettingolie, moet u de zaagketting demonteren en ketting en zaagbladgleuf schoonmaken, voor u ze langeijd opbergt. Anders bestaat het risico de het kettingolie oxideert, wat ertoe leidt dat de zaagketting staat worden en het neuswiel van het zaagblad aanloopt.

Kettingolie bijvullen

• Al once motorkettingzaagmodellen haben automatische kettingsmering. Een eenantal modellen is ook leverbaar met verstelbare oliestroom.
• De tank voor de kettingolie en de brandstoffank zijn zo gedimensioneerd dat de brandstof op is voordat de kettingolie op is.

Deze veilgheidsfunctie vereistECHer wel dat men de juiste kettingolie gebrukt (met te dunne en dunvloeieende olie raakt de kettingolietank leeg voor de brandstoff op is),dat men one aanbevelingen met betrekking tot de carburaturinstelling volgt (met een te "magere"instilling gaat de brandstof langer mee dan de kettingolie) en dat men one aanbevelingen met betrekking tot de snijutrusting volgt (een te lang zaagblad heeft更是kettingolie nodig).

Controle van de kettingsmering

• Controller bij elké tankbeurt de kettingsmering. Zie de instructies in het hoofdstuk Smeren van het neuswiel van het zaagblad.

Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vast Licht voorwerp gericht. Na 1 minuut draaien met 3/4 gas geven, moet er een duidelijkke olierand te zien zijn op het lichte voorwerp.

Als de kettingsmering Niet werkt:

• Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.
• Controller of de zaagbladgroef schoon is. Maak schoon indien nodig.
• Controller of het neuswiel van het zaagblad soepel draait en de smeeropending van het neuswiel open is. Maak schoen en smeer indien nodig.

Als de kettingsmering Niet werkkt na de bovenstaande contenes en de bijbehorende maatregelen,要去 u de motorkettingzaag maar uw serviceworkplaats brengen.

Kettingaandrijftandwiel

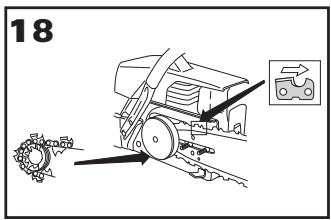

De koppelingsstrommel is voorzien van een Spur-tandwiel (kettingtandwiel dat op de trommel is gesoldeerd).

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormaal versletten is. Het kettingaandrijf-tandwiel要去 verrangen worden telkens men de ketting verrangt.

Slijtagecontrole van de snijuitrusting

Controller de ketting dagelijks:

• Of er zichbare barsten in klinken en schakels+zijn.
• Of de ketting stijf is.
• Of klinken en schakels abnormaal versleten zijn.

Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.

We raden aan een neue zaagketting te gebruiken om de slijtage van de ketting die u gebruikt te controlen.

Wanner de lenghte van de snijtanden slechts 4 mm bedraagt, is de ketting versleten en要去 verzervangen worden.

Zaagblad

Controllerregelmatig:

• Of er braam zit op de buitenzijden van het zaagblad. Vijl weg indien nodig. (15)
• Of de zaagbladgroef abnormaal versleten is. Vervang het zaagblad indien nodig. (16)
• Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een "holte" ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting nicht voldoende gestrekt.
• Voor een zo lang möglichke levensduur moet het zaagblad elke dag omgedraaid worden.

ALGEMENE VEILIGHEIDINSTRUCTIES/MONTEREN/ BRANDSTOFHANTERING

WAARSCHUWING! Het grootste gedeelte van de oncegvallen met motorkettingzagen gebeurt wanner de ketting de gebruiker raakt.

Draag aktijd persoonlijke
veiligheidsuitrusting. Zie instructies
het hoofdstuk Persoonlijke
veiligheidsuitrusting.

Voer geen taken uit waarvoor u zich nicht voldoende gekwalificeerd acht. Zie instructies in de hoofdstukken
Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situates waar risico op terugslag bestaat. Zie instructies in het hoofdstuk Veiligheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controllerer de condite waar ze zich bevindt. Zie instructies in het hoofdstub Algemene werkinstrictions.

Controleer de werkung van de verilghesonderdelen van de motorkettingzaag. Zie instructies in de hoofdstukken Algemene werkinstructies en Algemene verilgheinsctructies.

Monteren van zaagblad en ketting

WAARSCHUWING! Controle en/of onderhoud要去en worden uitgevoerd als de motoruit staat. De stopschakelaar gaat automatisch terugaar startstand. Om een ontgewenste start te voorkomen,要去de bougiekap altijd van de bougie worden gehaal bij montage, controlen/of onderhoud.

Draag altiijd handschoenenijdens het werken met de ketting om uw handen gegen letsel te beschemmen.

Controller of de kettingrem ontkoppeld is door der terugslagbeveiliging van de kettingrem aan die voorste handvatbeugel te duwen.

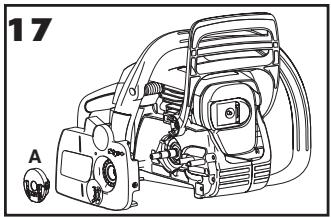

Verwijder de knop en verwijder de kap van de koppeling (kettingrem). Haal de transportring weg (A).(17)

Monteer het zaagblad over de zaagbladbouten. Plaats het zaagblad in dechterste stand. Plaats de ketting over het kettingaandrijftandwiein de zaagbladgroef. Begin aan de bovenkant van het zaagblad. (18)

Controleer of de randen van de motorzaagschakels op de bovenkant van het zaagblad waar voren zijn gericht.

Monteer het koppelengdeksel (de kettingrem) enzoek de kettingafstelpen in de opening van het zaagblad.

Controller of de aandrijschakels van de ketting op het

kettingtandwiel passen en of de ketting juist in de groef van het zaagblad zit. (19)

Breng de ketting op spanning door het wil hier beneden te draaien (+). De ketting moet zover gespannen zijn dat ze aan de onderkant van het zaagblad Niet doortzak. (12)

De ketting is correct gespannen wanneer ze aan de onderkant van het zwaard Niet doorzakt, maar nog wel makkelijk met de hand bewogen kan worden. Houd de neus van het zwaard omhoog enzet de zwaardkoppeling vast door de knop gegen de klok in te draaien. (13)

Op een neue ketting要去 de kettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controller regardmatig de kettingspanning. Correct aangespannen kettingen geen goede bedrijfsprestaties en hebben een lange levensduur. (20)

Monteren van schorssteun

Voor het monteren van een schorssteun -neem contact op met uw servicewerkplaats.

Brandstof

Let op! Uw machine is uitgerust met een tweetaktmotor; gebruik steeds een mix van benzine met tweetaktolie. Om zeker teijken van de juiste mengverhouding, is het erg belangrijk dat u de oliehoeveelheid steeds nauwkeurig afmeet. Als ukleine brandstoffhoeveelheden mengt, hebben zichs kleine afwijkingen van de juiste oliehoeveelheid een groe invloed op de mengverhouding.

WAARSCHUWING! Zorg steeds voor een goedeventilatie bij het vullen en hanteren van brandstof.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
• Het aanbevolen laagste octaangetal is 90 (RON). Indien u de motor gebruikt met benzine met een lager octaangetal dan 90, kan het zogenaamde pingelen voorkomen. Dit leidt tot een hogere motortemperatuur en hogere belasting van de lagers, wat ernstige schade aan de motor kan veroorzaken.
• Als men voordtrend met een hoop torental werk (b.v. sneoien) is het aan te raden een hoger octaangehalte te gebruiken.

Inlopen

Gedurende lange tijd op hoge toeren werken, dient gedurende de eerste 10 uer te worden vermeden.

Tweetaktolie

Voor de beste resultaten en prestaties, moet u HUSQVARNA tweetaktolie gebruiken, die special wordt gemaakt voor unsere luchtgekoelde tweetaktmotoren.
- Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
- Gebruik nooit olie bedoeld voor vier-takt motoren.
- Een lage oliekwaliteit of een te rijk oliel/ brandstofmengselen kan de functie van de katalysator op het spelzeten en de levensduur verminderen.

Mengverholding

1:50 (2%) met HUSQVARNA tweetaktolie.
1:33 (3%) met andere olie, gemaakt voor luchtgekoelede tweetaktmotoren, geklassificierd voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mengen

• Meng de benzine en olie alltijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin alsijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstoffhoeveelheid goed voor u de brandstoffank van de machine vult.
• Mengietmeerbrandstofdanvoormax.1maandnodigis.
• Als u de machine gedurende een langereijd Niet gebruikt,要去 u de brandstoffank leeg make n en hem schoonmake.

Kettingolie

• Als smeermiddel raden we een speciale olie aan (kettingsmeerolie) met goede adhesie.
• Gebruik nooit gekrukke olie. Dit kan de oliepomp, het zaagblad en de ketting beschadigen.
• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).
  Bij temperaturen onder 0^ worden bepaalde ollesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.
• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

Tanken

WAARSCUWING! Om het risico op brand te verminderen,要去 u de volgende voorzorgsmaatregelen nemen:

Rook nicht en plaats ook geen warm voorwerp in de buurt van de brandstof.

Stop de motor en LAST hem voor het tanken enkele minutes afkoelen.

Open de dop van de tank voorzichtig wanneer u wilt tanken zodate eventuele overdruk langzaam verwijdnt.

Draai de dop van de tank goed vast na het tanken.

Verwijder de machine steeds van de tankplaat, voor u de motorzaag start.

Maak de dop van de tank en de directe omgeving goed schoon. Maak de brandstof- en kettingolietanks regelmatig schoon. Het brandstofffilter moet minstens eén keer per一年多 vervangen worden. Verontreinigungen in de tank

kunnen defecten veroorzaken. Zorg ervoor dat de brandstof gezood gemengd is door de jerrycan voorzichtig te schudden voor u de tank vult. De volumes van de kettingolie- en brandstoffanks zijn gezood op elkaar afgestemd. Vul waarom de kettingolie- en de brandstoffank.altijd op hetzelfde tijdstip.

WAARSCHUWING! Brandstof en brandstofdampen zijn uiterst brandgevaarlijk. Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.

Brandstofveiligung

Tank nooit wanneer de motor van de machine loopt.
Zorg voor een goede ventilatieijdens het tanken en het mengen van brandstof (benzine en 2-takt olie).
- Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.
- Start de machine nooit:

1 Als or brandstof of kettingolie op de machine heeft gemorst. Neem alle gemorste brandstof af en laat de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst haft, trek schone kleding aan. Was de lichaamsdelen die in contact zich geweest met brandstof. Gebruik water en zeep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

WAARSCHUWING! Gebruik nooit een machine met zichtbare beschadigingen aan bougiebescheming en ontstekings-kabel. Er bestaat een risico van vonkvorming, wat brand kan veroorzaken.

Transport en opbergen

Berg de motorkettingzaag en de brandstof zo dat eventuele lekkage en dampen nicht in contact kunden konem met vonden of vlammen. Bijvoorbeeld elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
- De brandstof moet in waaroor bedoelde en goedgekeurde tanks worden bewaard.
Bij opslag van langere duur en transport van de motorkettingzaag moeten de brandstof- en zaagkettingolietanks worden geleegd. Vraag bij uw tankstation of de gemeente wa u de afgetapte brandstof en kettingolie kwijt kan.
Zorg ervoor dat de machine goed is schoongemakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.
- De transportbescherming van de snij-uitrusting要去ijdens transport of opslag van de machine alsid aan geanbebracht zich, om abusievelijk contact met de scherpe ketting te vermijden. Ook een ketting die Niet beweegt, kan ernstig letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.
- Zet de machine vast tijdens transport.

Opslag voor langearend

Leeg de brandstof- en olietanks op een goed geventilerde plaats. Bewaar de brandstof in goedgekeurde jerrycans op een veilige plaats. Monteer de zaagbladbeschemring.

Maak de machine schoon. Zie instructies in het hoofdstuk Onderhoudsschema.

Starten en stoppen

WAARSCHUWING! Voor het starten moet u rekening houden met de volgende punten:

De kettingrem moet geactiveerd zijn wanneer de motorzaag worden gestart, om het risico van contact met de draaiende ketting bij de start te verminderen.

Start de motorkettingzaag nooit zonder daaagblad, ketting en alle kappen gemonteerd zijn. Anders kan de koppeling losraken en persoonlijk letselveroorzaken.

Plaats de machine steeds op een stabile ondergrund. Zorg ervoor dat u stevig staat en dat de kelting Niet in contact kan komen met een voorwerp.

Hou onbevoegden uit het werkgebied.

Koude motor

Starten: De kettingrem要去 geactiveerd maar wanner u de motor start. Activeer de rem door de terugslagbescherming waar voren te brengen. (21)

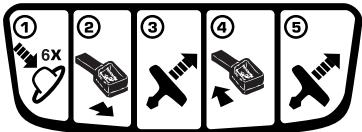

1. Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totat er brandstof in de baig komt. De baig hoeft Niet helemaal geldv te worden. (24)

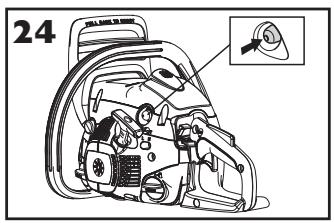

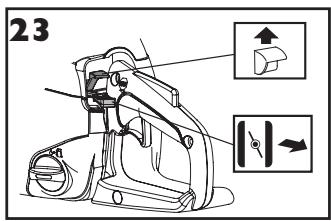

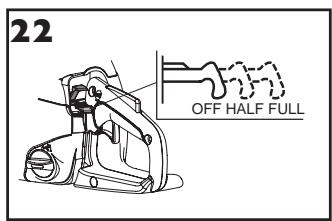

2. Choke: Trek de blauwe choke/starthendel—helemaaluit (naar de positie FULL CHoke). Wanner de chokehendel—helemaaluitgetrokken is, worden automatisch een correcte startgasstand ingesteld. (22)

Startgas: De gecombineerde choke/startgaspositie worden verkreten doer de hendel in de chokestand te zieten. (23)

Starten

Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de ground door uw rechtervoet door dechterhandgreep te steken.
3. Trek met uw rechterhand aan de starthendel en trek het starterkoord langzaam maar buiten tot u waarstand voelt (starthaken grijpen in) en trek daarna hard en snel totdat de motor aanslaat. Wikkel het startkoord nooit rond uw hand. (26)
N.B.! Trek het starterkoord Niet volledig uit en-Laat de starthendel Niet zomaar los wanneer het vollediguitgetrokken is. Dit kan tot beschadigingen van de machineleiden.
4. Duw de chokehendel in de stand "1/2 choke" zodra de motor aanslaat, wat te horen is aan een plofgeluid. (22)

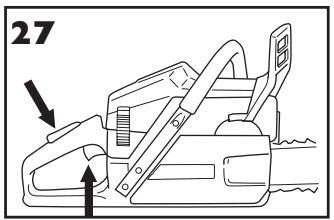

5. Blijf hard aan het koord trekken totdat de motor start. (27) Laat de motor dertig seconden opwarmen en trek de gashendel dan aan om maar de normale stationaire stand te gaan.

Omdat de kettingrem nog steeds geactiveerd is, moet het toerental van de motor zo snel möglichk terug waar nullast, wat u bereikt door de gashandel een keer snel in te drukken. Daardoor voorkomt u onnodige slijtage van koppeling, koppelingsstrommel en remband.

Let op! Reset de kettingrem door de terugslagbeveiliging (aengeduid met "PULL BACK TO RESET") gegen de handgreepbeugel aan te brengen. De motorzaag is cervolgens maar voor gebruik. (28) Aan de achterkant van de zaag (A) zit een vereenvoudigde startherinnering met afbeelingen die de desbetreffende stappen beschrijven.

Warme motor

Volgdezelfde startprocedure als voor een koude motor,
maar zonder de chokehendel in de chokestand te zetten.
Plaats de gashendel in de startpositie door de blauwe chokehendel in de chokestand te zetten en dezeervolgens werk in te drukken. (25)

WAARSCHUWING! Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

• Start de motorkettingzaag nooit zicher dat zaagblad, zaagketting en alle kappen correct gemonteerd+zijn. Zie de instructies in het hoofdstuk Monteren. Wanner zaagblad en ketting niet op de motorzaag zichen gemonteerd, kan de koppeling losraken en ernstig letsel verzoorzaken. (29)
• De kettingrem要去 geactiveerd zich wanneer u de motorzaag start. Zie instructies onder het hoofdstuk Starten en stoppen. Gebruik nooit de valstart voor de motorzaag. Deze methode iszer gevaarlijk,ondat u makkelijk de controle over de motorzaag kutverliezen. (30)

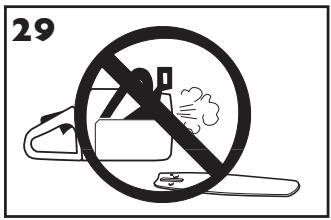

• Start de machine nooit binnenshuis. Vergeet Niet dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen dieren in contact komen met de snijuitrusting.
• Hou de motorzaag alkijd met beiden handen beet. Hou uwrechtterhand op de awhilehandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigen, moeten deze greep gebruiken. Hou stevig vast zodat uw duimen en vingers de handgrepelen de motorzaag omsluten. (31)

Stoppen

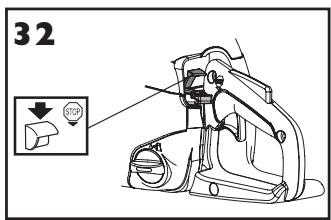

U stopt de motor door de stopknop in te drukken. (32)

Voor ieder gebruik: (33)

1 Controller of de kettingrem goed werkt en nicht beschadigd is.
2 Controller of de awhilerechterhandbescherming nicht beschadigd is.
3 Controller of de gashendelvergrendeling goed werkt en nicht beschadigd is.
4 Controller of het stopcontact goed functioneert en onbeschadigd is.
5 Controller of alle handvatten vrij van olie zich.
6 Controller of het trillingsdempingssysteme goed werk te niet beschadigd is.
7 Controller of de geluidemper goed vast zit en nicht beschadigd is.
8 Controller of all oderden van de motorkettingzaag vastgedraaid zich en dat ze Niet beschadigd zich onontbreken.
9 Controller of de kettingvanger op zijnplaats zich en nicht beschadigd is.
10 Controller de kettingspanning.

Algemene werkinstructies

BELANGRIJK!

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorkettingzaag door. Deze informatie kan nooit de kennis verrangen die een vakman via opleidingen en praktische ervaring heeft verworven. Wanner u in een situation belandt waarin u Niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer, uw serviceworkplaats of een ervaren motorkettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Voor u de motorkettingzaag gaat gebruiken,要去 u weten wat terugslag is en hoe dit voorkomen kan worden. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Voor u de motorkettingzaag gaat gebruiken moet u begrijpen wat het verschil istussen zagen met de onderkant en zagen met de bovenkant van het zaagblad. Zie de instructcies in het hoofdstuk Maatregelen om terugslag te voorkomen en De veiligheidsuitrusting van de machine.

Draag altiijd persoonlijke verilgheidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke verilgheidsuitrusting.

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de contrôle over uw machine nietskunt verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat omstanders en dieren in contact komen met de ketting of geraakt worden door de vallende boom en gewond raken.

N.B.! Volg de hierboven genoemde puntenaar gebruik de motorkettingzaag nooit als u Niet de möglichkheid heeft om hulp in te roepen in geval van een ongeval.
2 Gebruik de motorkettingzaag nicht in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koue enz. Werken in slechte

weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, za kan de grond glad+zijn, de wind de valrichting van de boom beinvloeden enz.

3 Wees extra voorzichtig bij het afzagen vankleine takken en zaag Niet in struiken (=veel kleine takken tegelijkkertijd). Kleine takken kannen na het afzagen vastraken in de ketting, in uw gezicht e.d. geslingerd worden en ernstige verwondingen veroorzaken.
4 Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet konnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorziglicht wanner u op hellend terrein werkt.
5 Wees extra voorzichtig wanner u in bomen zaagt die gespannen zijn. Een gespannenBoom kan zowel voor als na het doorzagen in zichnormale stand terug vliegen. Als u op de verkeerde plaat staat of de inkening op de verkeerde plaat maakt, kan dit ertoe leiden dat de boom u of de machine raakt zatat u de controverliest. In beiden gevallen sunt u ernstig gewond raken.
6 Wanner u zich verplaatst moet de ketting vergrendeld worden met de kettingrem en moet de motoruitgeschakel worden. Draag de motorkettingzaag met het zaagblad en de ketting maarchyter gericht. Als het om een langere verplaatsingaat, moet u dezaagbladbescherming gebruiken.
7 Wanner u de motorzaag op de grond plaatst, moet u de ketting met de kettingrem blokkeren en ervoor zorgen dat u de machine in de gaten kurz honden. Als de motorzaag een langerearend "geparkeerd"wordt, moet u de motor uitzetten.

WAARSCHUWING! Somskommen er snippers vast te zitten in het koppelengdeksel waardoor de ketting vastloopt. Zet de motor als tiuld uit voordat worden begonnen met schoonmaking.

Basisregels

1 Door te begrijpen wat terugslag is en hoe hetverooraakt worden, kutn u het verrassingseffect reduceren o elimineren. Het verrassingseffect verhoegt het ongevalsrisico. De meeste terugslagen zijn Klein, maar sommige kunnen bliksemsnel en erg krachtig zich.
2 Hou de motorzaag aktijd stevig vast met uw rechterhand op het achterste handvat en uw linker handvat op het voorste handvat. Plaat's uw duimen en vingers rond de handvatten. Ledereen, of men nu rechts- of linkshandig is, moet de motorzaag op deze manier vastgrijpen. Want dit is de beste greedp om het terugslageeffect te reduceren en de controle over de motorzaag te behouden. Laat de handvatten Niet los!
3 De meeste terugslagongevallen gebeuren bij het snoeien. Zorg ervoor dat u stevig staat en dat er niets op de grond ligt waarover u kutstruikelen of uw evenwicht kutk verwiezen.

Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslag veroorzazen.

Zorg dat u controle over het werkstuk heb. Als de stukken, die u zaagt, Klein enlicht zich hunze ze in de ketting vastraken enaar u geworpen worden. Al hoeft

dit op zich nicht gevaarlijk te zijn, u kurz erdoor verrast worden en de controle over de zaag verliezen. Zaag nooit opgestapelde stammen of takken zonder ze eerstuit elkaar te trekken. Zaag slechts een stam of een stuk per keer. Verwijder de afgezaagde stukken om uwwerkterrein veilig te honden.

4 Gebruik de motorzaag nooit hoger dan schouderhoogte en zaag Niet met de tip van het zaagblad. Zaag nooit wanneur u de motorzaag slechts met een hand vasthoudt! (34)
5 Om volledige controle te hebben over uw motorkettingzaag is hetoodzakelijk dat u stabel staat. Werk nooit terwijl u op een trap staat,hoog in een boom of op plaaten wat er geen stabiele ondergrund heb om op te staan. (35)
6 Zaag met een hove kettingsnelheid, d.w.z. met volgas.
7 Wees extra voorzichtig wanner u met de bovenkant van het zaagblad zaagt, d.w.z. wanner u van de onderkant van het zaagvoorwerp zaagt. Dit worden zagen met duwende ketting genoemd. De ketting duwt de motorzaag dan maar,achteren aan de gebruiker toe. Wanner de ketting beklemd raakt, kan de motorzaag maar,achteren maar u toe worden geworpen.
8 Als de gebruiker deze duwende beweging nicht pareert, bestaat het risico dat de motorzaag zo ver maar,achter wordt geduwd dat de terugslagrisico-sector van het zaagblad het enige contact met de boom vormt, wat tot terugslag leidt. (36)

Met de onderkant van het zaagblad zagen, d.w.z. van de bovenkant van het zaagvoorwerp waar beneden, worden zagen met trekkende ketting genoemd. Dan worden de motorzaag maar deBoom getrokken en de voorkant van de motorzaaghuis vormt dan een natururlijke steun tegen de stam. Bij zagen met trekkende ketting heeft de gebruikermeer controle over de motorkettingzaag en waar de terugslagrisico-sector van het zaagblad zich bevindt.

9 Volg de vijl- en onderhoudsinstructies voor het zaagblad en de ketting. Als u het zaagblad en de ketting verrangt, mag slechts een van de door ons aanbevolen combinaties gebruikt worden. Zie instructies in de hoofdstukken Snijuitrusting en Technische gegevens.

Basistechniakezagen

WAARSCHUWING! Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag nicht veilig controlleren met een hand. Hou de handgerepen algid met beiden handen stevig vast.

Algemeen

• Geef altijd volgas bij het zagen!
• Laat de motor na elke zaagsnede stationair draaien (als de motor langdurig op volle toeren draait zonder dat hij belast worden, d.w.z. zonder de verstand die de motor bij het zagen via de ketting ondvervint, kan dit tot ernstige beschadigingen van de motor leiden).
• Vanaf de bovenkant zagen = met "trekkende" hetting zagen.
• Vanaf de onderkant zagen = met "duwende" hetting zagen.

Zagen met een "duwende" ketting betekent een groter risico op terugslag. Zie instructements in het hoofdstuk Maatregelen die terugslag voorkomen.

Benamingen

Zagen = Algemene benaming voor zagen door hout.

Snoeien = Takken van een geveldeBoom afzagen.

Splijten = Wanneer het voorwerp dat u door/af wilt zagen afbreekt voor u de hele zaagsnede aangebracht heeft.

Voor het zagen要去 rekening houden met vrij erg belangrijke factoren:

1 De snijuitrusting mag Niet vastgeklemd worden in de motorzaagsnede.
2 Het zaagvoorwerp mag Niet splijten.
3 De ketting magijdens en na het zagen Niet in contact komen met de grond of een ander voorwerp.
4 Bestaat er risico op terugslag?
5 Kunt u op deze grond en in deze omgeving veilig gaan en staan?

Dat de ketting worden vastgeklemd of dat het zaagvoorwerp spijt is te wijten aan twee oorzaken: welke steun het zaagvoorwerp voor en na het zagen heeft en of het zaagvoorwerp onder spanning staat.

De ereder genoemde ongewenste verschijnselen kennin in de meeste gevallen voorkomen worden door het zagen in twee stappen uit te voeren: vanaf de boven- en de onderkant. Het gaat erom de "wil" van het zaagvoorwerp om de ketting vast te klemmen of te splijten, te neutraliseren.

BELANGRIJK! Als de ketting worden vastgeklemd in de motorzaagsnede: schakel de motor uit! Probeer de motorkettingzaag Niet los te trekken. Als u dit doekt sunt u zich verwonden aan de ketting wanneer de motzraag plotseling koskomt. Gebruik een hefboom om de motorkettingzaag los te makeen.

Hieronder volgt een theoretische beschrijving van hoe de meeste voorkomende situates waarmee de gebruiker van een motorkettingzaag te makeen krijt, gezheenteerd moeten worden.

Snoeien

Bij het snoeien van dikkere takken moet mendezelfde principes toepassen als bij het zagen.

Zaag moeilijke takken stukje voor stukje af.

Zagen

WAARSCHUWING! Probeer nooit te zagen in stammen als ze opgestapeld liggen of wanneer eenaar stammen dicht bij elkaar liggen. Dergelijk handelwijzen vergroten het risico van terugslag aanzienlijk, wat kan leiden tot ernstig of levensbedreigend letset.

Als u een stapel stammen heeft, moetijdere stam die u wilt zagen, van de stapel af, op een zaagbok of -tafel worden gelegd en apart worden doorgenzaagd.

Verwijder de doorgezaagde stukken uit het werkterrein. Door ze in het werkterrein te laten liggen, vergroot u zowel het risico om per ongeluk terugslag te krijgen als het risico om uw balans verliezen terwijl u werkt.

De stam ligt op de grond. Er bestaat geen risico dat de ketting worden vastgeklemd of dat de stam splijt. Het risico dat de ketting na het doorzagen de grond raakt, is beschert wel groot.

Zaag van bovenaarbeneden door de hele stam. Wees voorzichtig op het einde van de motorzaagsnede zodat u voorkomdtdatkettingdegrundraakt.Blij vol gasgeven maar weesbereid om te reageren indien dit nodig moct hijn.(37)

Als dit möglich ist (kan de stam geroteerd worden?) zaag de stam dan voor 2/3 door.

Roteer de stam zo dat de resterende 1/3 van bovenaf kurz zagen.

De stam worden aan een kant ondersteund. Groot risico op splijten.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaarbeneden door zodat de twee zaagsneden elkaar ontmoeten.

De stam worden aan beiden kanten ondersteund. Groot risico dat de ketting worden vastgeklemd.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodat de twee zaagsneden elkaar ontmoeten.

Veltechniek

BELANGRIJK! Voor het vellen van eenBoom is veel techniek vereist. Een onervaren motorkettingzaagbebruiker mag geen bomen vellen met de motorzaag. Voer nooit taken uit waaroor u Niet voldoende gekwalificeerd bent!

Veiligheidsafstand

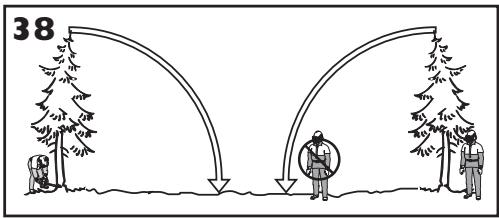

De veiligheidsafstandussen doobom die geveld zal
worden de dichtstbijzijnde werkplek moet ten minste 2
1/2 boomlengtes bedragn. Zorg ervoor dat niemand zich
voer n&Tjendens het veilen in deze "risicozone" bevindt. (38)

Velrichting

Bij het vellen van bomen is het de bedoeling dat deBoom zo geveld worden dit het snoeien en het doorzagen van de gevelde boom in zulk "eenvoudig"terrein als maybel kan gebeuren. U moet er veilig kennun gaan en staan.

Nadat u bepaalcd heeft in welke richting u wilt dat de boom valt, moet u ook beoordelen wat de natuurlijke valrichting van de boom is.

Die wordt bepaald door de volgende factoren:

Helling
Hoe gebogen de boom is
Windrichting
Takkenconcentratie
Eventueel gewicht van de sneeuw op de boom
- Obstakels binnen de reikwijdte van deBoom: bijv. andere bomen, elektriciteitsleidingen, wegen en gebouwen.
- Kijnsaar schade of rot in de stam, waardoor het waarschijnlijk is dat de boom breekt en valt voordat u dit verwacht.

Na deze beoordei ng kan men gedwongen zijn om de boom in zijn natureulijke richting te laten vallen omdat blijkt dat het onmogelijk of te gevaarlijk is om te proberen de boom in die gewenste richting te laten vallen.

Een andere belangrijke factor, die geen invoed haeft op de valrichting, maar wel belangrijk is voor uw personlijkijke verilgheid, ist dat u moet controleren of deBoom geen

beschadigde of "dode" takken heeft die af kunden breken en u kunden verwonden.

In de eersteplaats moet voorkomen worden dat de vallendeBoomvastraaktin een andereboom.Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krijgen en het oncegvalsrisico is erg groot.Zie instructies in het hoofdstuk Hanteren van een misluktte poging.

BELANGRIJK! Op kritieke velmomenten要去 de gehoerschemers direct na het voltooien van de motorzaagwerkzaamheden opgeklap worden, zoat u geluiden en waarschuwingssignalen kut opmerken.

Onderste gedeelte van de stam snoeien en vluchtweg Haal altijt tot schouderhoogte de takken van de stam. Het is het veiligt van onder maar boven te werken en de stamussen u en de motorkettingzaag te houden.

Verwijder de vegetatie rond deBoom en controllerer of er eventuele hindernissen (stenen, takken, kuielen enz.) zich zodate u gemakkelijk weg kunt komen wanner de boom begint te vallen. De vluchtweg moet in een hoek van circa 135^ (schuin acheterwaarts) gegenoven de geplande valrichting liggen. (39)

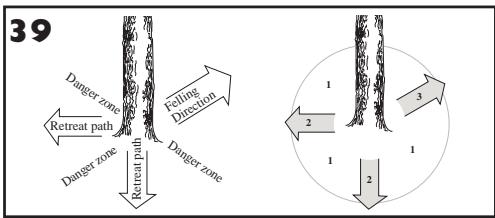

1 Risicozone
2 Vluchtweg
3 Velrlichting

Vellen

WAARSCHUWING! We raden invlodoende gekwalificeerde gebruikers ten sterkste af bomen te vellen met een zaagbländigte die kleiner is dan de stam diameter!

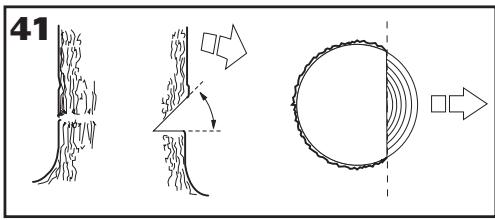

Het vellen gebeurt met drie zaagsneden. Eerst maakt men een inkeping die bestaat uit een bovenste inkeping en een onderste inkeping, en daarna worden het vellen beeindigd met een zaagsnede. Door de inkepingen en de motorzaagsnede op de juiste plaat als aan te brengen, kan men de valrichting erg nauwkeurig sturen.

Inkeping

Bij het aanbrengen van de inkinge begint men met de bovenste inkinge. Sta aan de rechterkant van de boom en zaag met trekkende ketting.

Breng daarna de onderste inkeping aan zodat die eindhoven waar de bovenste inkeping eindhoven. (40)

De inkepingsdiepte moet 1/4 van de stam diameter bedragen en de hoekussen de bovenste en de onderste inkeping ten minste 45^

De beiden inkepingen ontmoeten elkaar op de inkepinglign. De inkepinglign moet volkommen horizontaal liggen en tegelijkkertijd een rechte hoek (90^) vormen met de gekozen valrichting. (41)

Zaagsnede

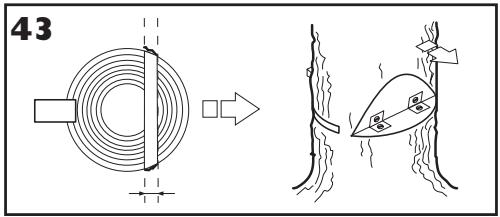

De motorzaagsnede worden aangebracht vanaf de andere kant van de boom en moet volkommen horizontally liggen. Sta links van de boom en zaag met trekkende hetting.

Breng de motorzaagsnede ca. 3-5 cm (1,5-2") boven de horizontale lijn van de inkeping aan.

Steek de schorssteun (indien deze gemonteerd is) hinter het scharnierstuk. Zaag met vol gas en duw de ketting/het zaagblad langzaam in de boom. Let op of deBoom Niet in

een richting beweegt die gegenovergesteld is aan de gekozen valrichting. Breng zodra de snijdiepte dit toelaat, een velwig of een breekijzer aan in de motorzaagsnede. (42)

De motorzaagsnede moet parall met de inkepinglijn beeindig worden zodate afstandussen beiden tenminste 1/10 van de stamdiameter bedraagt. Het Niet doorgezaagde gedeelte worden scharnierstuk genoemd.

Het scharnierstuk doet Dienst als scharnier en stuart derichting van de vallende boom. (43)

Als het scharnierstuk teklein is of doorgezaagd is of als de inkening of de motorzaagsnede verkeerd geplaatst zich, kan men alle controle over de valrichting van de boom verliezen.

Wanneer de motorzaagsnede en de inkening maar zijn,要去 de boom uit zichelfel beginnen te vallen of met behulp van de velwig of het breekjzer.

We raden aan een zaagbladlengthe te gebruiken die groter is dan de stam diameter van de boom, zodat de zaagsnede en de inkinge aangeebracht worden worden met een zogenaamde "enkelvoudige snde". Zie de instructies in het hoofdstuk Technische gegevens welke zaagbladlengthes wij aanbevelen voor uw motorkettingzaag.

Er zijn methethodombomen te vellen met een stam diameter die groter is dan de zaagbladlengte.Bijdezeme methods is het risico dat de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp erg groot.

Hanteren van een mistrukte poging

"Vastgeraakte boom" omlaag halen

Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te kriijgen en het ongevalsrisico is erg groot.

Probeer de boom die ergens opgevalten is nooit maar beneden te zagen.

Werk nooit binnen het risicogebied van bomen die vast hangen in een andere boom.

De veiligste methode is een takel gebruiken.

Gemonteerd op een trekker
Draagbaar

Bomen en takken zagen die onder spanning staan

Voorbereidingen: Beoordeel in welke richting de bomen/ takken gespannen zijn en waar het breekpunt (d.w.z. het punt waar deBoom/tak zou breken als hij nog meer gespannen zou worden) zich bevindt.

Beoordeel hoe u de spanning het best aunt wegemen en of u dit zich aunt. In extra gecompliceerde situatuies is de enige veilige methode geen motorkettingzaag te gebruiken en een takel te gebruiken.

In het algemeen geldt:

Sta zo dat u Niet het risico loopt geraakt te worden door de boom/tak wanneer de spanning worden weggenomen.

Maak een of meerdere sden op of in de buurt van het breekpunt. Zaag zo diep en bredg zoveel sden aan als nodig is om de spanning in de boom/tak voldoende weg te nemen zatat deBoom/tak "afbreekt" bij het breekpunt.

Zaag een Voorwerp dat onder spanning staat nooit hebemaal door!

Wanner u de boom/tak moet doorzagen, maakt u twee of drie snedes van 3-5 cm diep met 3 cm tussenruimte.

Zaag verwolgens steeds dieper tot de spanning van de boom/tak verdwijnt.

Zaag de boom/tak cervolgens vanaf de andere kant door, nadat de spanning eraf is.

Maatregelen die terugslag voorkomen

WAARSCHUWING! De terugslag kan bliksemsnel, plotseling en krachtig zijn en kan ertoe leiden dat de motorzaag, het zaagblad en de ketting gegen de gebruiker slaan. Als de ketting in beweging is wanneer ze de gebruiker raakt, kan dit tot ernstige en zichs dodelijke verwondingen leiden. Het is noodzakelijk om te begrijpen waardoor terugslag wordenveroorzaaktenhoe terugslag voorkomen kan worden door voorzichtig en op de juiste manier te werkken.

Wat is terugslag?

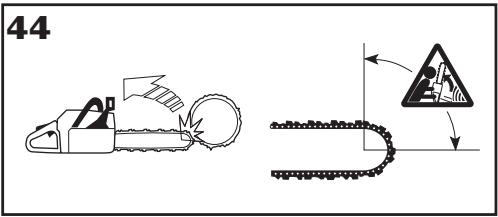

Terugslag is de benaming van een plotselinge reactie waarbij de motorzaag en het zaagblad terugslaan van een voorwerp dat geraakt werden door de terugslagrisico-sector van de zaagbladpunt. (44)

Terugslag geleucht altd in de richting van het zaagbladoppervlak. Meestal slaan de motorzaag en het zaagblad omhoog enaar achteren aan de gebruiker toe. Maar dit kan ook in andererichtingen,zijn,afhankelijk van de positie waarin de motorzaag zich bevindt op het ogenblick dat dererugslagrisico-sector in contact komt met een voorwerp.

Terugslag vindt uitsluiend plaats wanneer de terugslagrisico-sector van het zaagblad in contact kommt met een voorwerp. (45)

Snoeien

WAARSCHUWING! De meeste terugslagongevallen gebeuren bij het snoeien. Gebruik de terugslagrisciosector van het zaagblad Niet. Wees uiterst voorzichtig en vermijd dat de punt van het zaagblad in contact komt met de stam, andere takken of voorwerpen. Wees uiterst voorzichtig met takken die op spanning staan. Ze kundenaar u terugveren en ertoe leiden dat u de controle verliest, wat letsel kan veroorzaken.

Zorg ervoor dat u veilig kunt gaan en staan! Werk vanaf de linkerkart van de stam. Werk zo zicht möglich bij de motorkettingzaag voor een zo geld möglichke controle. Indien möglich moet u het gewicht van de motorkettingzaag op de stam latenten rusten.

Verplaats uuitsluitend wanner de stam zich tussen u en de motorkettingzaag bevindt.

Stam van gevelde boom doorzagen

Zie instructies in het hoofdstuk Basistechniek zagen.

Algemeen

De gebruiker mag alleen die onderhouds- en serviceworkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去ed door een erkende serviceworkplaat worden uitgevoerd.

Carburaturinstelling

Uw Husqvarna-product is geconstrueree n gemakt volgens specificaties, die de schadelijke uitlaatgassen reduceren.

Werking

• Via de gasklepbediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermengd. Dit meldsel (brandstof/ lucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benutten,要去 afstelling correct zich.
• De T-schroef regelt de positie van de gasklebediening bij stationair draaien. Als de T-schroef met de klok mee wordt gedraaid, krijtst men een hoger stationair toenental en als ze gegen de klok in worden gedraaid, een lager stationair toenental.

Basisafstelling en inrijden

Tijdens het testen in de fabrik worden de basisafstelling van de carburateur uitgevoerd. Een fijnafstelling moet worden gedaan door een opgeleid, kundig persoon.

Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens.

Fijnafstelling van schroef T

Het stationair toerental wordt afgesteld met de schroef T. Als afstelling nodig is, moet u terwijl de motor draait, de schroef met de klok mee draaien tot de ketting begint te roteren. Draai daarna de schroef gegen de klok in tot de ketting stilstaat. Het stationair toerental is correct afgesteld wanneer de motor in alle posities gelijkmatig draaait en dit met een goede marge tot het toerental waarbij de ketting begint te draaien.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de ketting stilstaat, dient u uw dealer te raadplegen. Gebruik de motorzaag nooit voor ze correct is afgesteld of gerepareerd.

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag

Let op! Om service en reparations aan de machine uit te voeren, is een speciale opleading nodig. Dit geldt vooroor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles Niet goed doorstaat, raden wij aan dat uaar uw serviceworkplaats gaat. Al het overige onderhoud dat nicht in dit handboek worden genoemand moet uitgevoerd worden door een erkende werkplaats (dealer).

Zet de motor af en kaak de ontstekingskabel los vór reparatie of onderhoud

Kettingrem met terugslagbeveiling

Controle van slijtage aan de remvoering

Maak de kettingrem en de koppelingtrommel vrij van spaanders, hors en vuil. Vuil en slijtage hebben een negatieve invloed op het remvermogen.(46)

Controleer regelmatig of de dikte van de remvoering op de meest versleten plaat s tenminste 0,6 mm bedraagt.

Terugslagbeveliging controleren

Controller of der terugslagbeiliging geen zichtbare beschadigingen vertoont zoals materiaalbarsten.

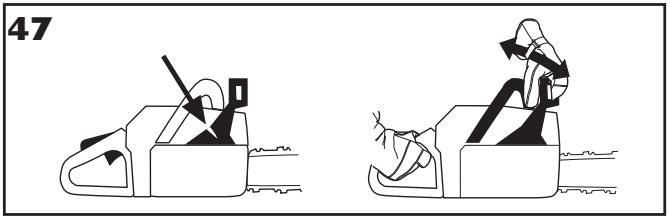

Duw de terugslagbeveiliging waar voren en terug om te controlleden of hij makkelijk loopt en of hij stabel verankerd is bijijken verbinding in het koppelingdeksel.(47)

Controle van het traagheidsmechanisme

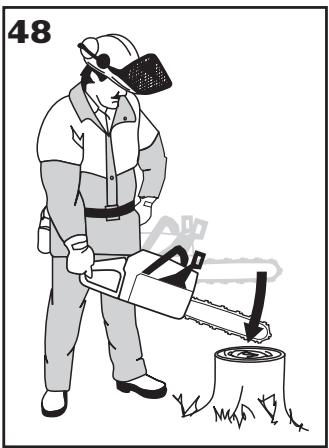

Hou de motorzaag, met de motoruit, boven een boomstronk of een ander stabiel voorwerp. Laat de voorhandgreep los en laat de motorzaag door zich eigengewicht, draaiend rond dechterhandgreep, maar de stronk vallen.

Wanner de punt van het zaagblad de stronk raakt, moet de rem geactiveerd worden. (48)

Controle rechterhandrem (240e TrioBrake)

Controleer of de rechterhandbeveiliging geen zichbare beschadigingen vertoont, bijv. materiaalbarsten.

Duw de rechterhandrem而现在 voren/omhoog om te controlleren of hij makkelijk loopt en of hij stabel verankerd is bij zijn verbinding in het koppelingdeksel.

De zaag nooit aan de beugel dragen of ophangen! Dat kan het mechanisme beschadigen, waardoor de kettingrem Niet longer functioneert. (49)

Remvermogen controlleren

Plaats de motorkettingzaag op een stabiele ondergrond en start ze. Zorg ervoor dat de zaagketting Niet in contact kan komen met de grond of een ander voorwerp. Zie instructies onder de kop Starten en stoppen.

Hou de motorkettingzaag stevig vast met uw duimen en vingers stevig om de handvatten.

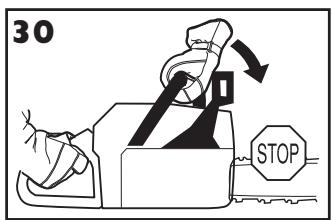

Geef volgas en activeer de kettingrem door uw linkerpols de terugslagbeviling te bewegen. Laat het voorste handvat niest los. De ketting moet onmiddelijk stoppen.

Gashendelvergrendeling

• Controller of de gashendel vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling in de oorspronkelijke stand staat.
• Druk de gashendelvergrendeling in en controllerer of zeruuggaat waar de oorspronkelijke positie wonneer uhaar loslaat.
• Controller of the gashendel en de gashendelvergrendeling vlot lopen en of hunt terugspringveersystemen werken.
• Start de motorkettingzaag en geef vol gas. Laat de gashendel los en controllere of de kelting stopt en stil blijft staan. Als de kelting roteert wanner de gashendel in de stationaire stand staat, moet de stationair instelling van de carburateur gecontroleer worden.

Kettingvanger

Controller of de kettingvanger nicht beschadigd is en of hij vast zit in de het motorzaaghuis.

Controller of de rechterhandbeveiliging geen zichbare beschadigingen vertoont, bijv. materiaalbarsten.

Trillingdempingssystem

Controleer het trillingdempingselement regelmatig op materiaalbarsten en verrormingen.

Controller of het trillingdempingselement vast verankerd is tussen de motorenheid en de handvateenheid.

Stopschakelaar

Start de motor en contrôleer de motor wordt uitgeschakeld wanner de stopschakelaar in de stopstand wordt gezet.

Geluiddempster

Gebruik de machine nooit wanner de geluiddempoer defect is. Controller regelmatig of de geluiddempoer vastzit in de machine.

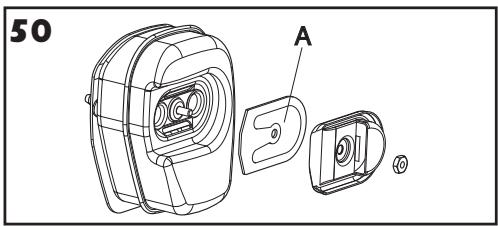

Let op: De vonkenvanger (A) op deze machine is verwangbaar. (50) Een beschadig net mag nooit worden teruggeplaatst. Bij verstopping van het net zal de machine oververhitten waardoor de zuiger en cilinder kuren worden beschadigd. Gebruik de machine nooit als de geluiddemper in slechte staat is. Gebruik de knalpot nooit wanner het vondenopvangnet ontbreekt of defect is.

De normale privégebruiker hoeft de geluiddempo en de vonkenvanger Niet te verrangen.

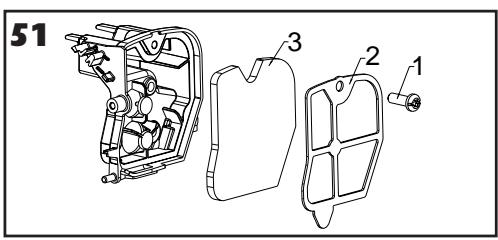

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
• Moeilijkheden bij het starten
• Vermogensverlies
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik
• Het luchtfilter (3) worden gedemonteerd nadat u het cylinderdeksel, de bout (1) en het luchtfilterdeksel (2) hebt weghegaard. Bij het wee in elkaar zetten dient u te controleren of het filter helemaal gegen de filterhouser ligt. Reinig het filter door het te schudden of af te borstelen. (51)

Voor grondiger reinigen=kunt u water en zeep gebruiken.

Na een lange gebruiksperiode kan het luchtfilter Niet meer wordengereinigd. Daarom要去 het filter regelmatin verzvangen worden. Een beschadigd luchtfilter moet altiijd verzvangen worden.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factoren verooorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkeden kan leiden.

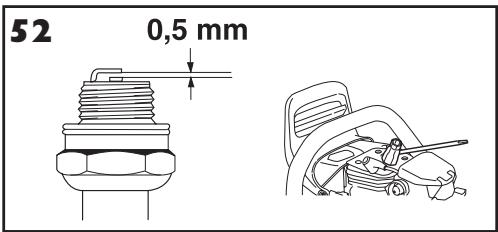

Wanneer de machine te weinig vermogeneft, moeilijk start of onregelmatig onbelast draaift, dient u altijd eerst de bougie te controeren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controllerer of de afstand tussen de elektroden 0,5 mm bedraagt. De bougie要去 na een maand gebruik, of ereder indien nodig, verrangen worden. (52)

Let op! Gebruik steeds het correcte bougietype! Andere types+knen de zuiger/cilinder beschadigen.Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud.

Dagelijks onderhoud(ledere 5-10 u)	Wekelijks onderhoud(ledere 10-25 u)	Maandelijks onderhoud(ledere 25-40 u)
Maak de machine uitwendig schoon.	Controler de starter, het starterkoord en de retourveer.	Controler de remvoering van de kettingrem op slijtage. Vervang deze wannee minder dan 0,6 mm over is op de meest versleten plaat.
Controler of de delen van de gashendel goed werken.(Gashendelvergrendeling en gashendel.)	Controler of de trillingsdempingselementen nicht beschadigd zijn.	Controler het centrum van de koppeling, de koppelingtrommel en de koppelingveer op slijtage.
Maak de kettingrem schoon en controler de remfunctie. Controler de kettingvanger op beschadigingen en verrang indien nodig.	Verwijder eventuele braam op de zijkanten van het zaagblad met een vrij.	Maak de bougie schoon. Controler of de afstandussen de elektroden 0,5 mm bedraagt.
Het zaagblad要去 voor evenwichtig afslijten dagelijks worden omgekeerd. Controler of de smeeroppening Niet verstopt is. Maak de groef schoon. Als het zaagblad uitergerust is met een poelie,要去 die gesmeerd worden.	Maak de carburateurruimte schoon.	Maak de buitenkant van de carburateur schoon.
Controler of de ketting en het zaagblad voldoende olie krijgen.	Maak het luchtfilter schoon. Vervang het indien nodig.	Controler het brandstofffilter en de brandstoffleidingen. Vervang indien nodig.
Controler deZAagketting op zichtbare barsten in klinken en schakels, of de ketting stijf is en of klinken en schakels abnormaal versleten+zijn. Vervang indien nodig.		Leeg de brandstoftank en maak deze inwendig schoon.
Slijp de ketting en controler de conditie en de spanning. Controler het kettingwiel op abnormale slijtage, verrang indien nodig.		Leeg de olietank en maak deze inwendig schoon.
Maak de luchtinlaat van de starter schoon.		Controler alle kabels en aansluitingen.
Controler of de bouten en moeren en vastgedraaid+zijn.
Controler of de stopschakelaar werkt.
Controler of er brandstof lekt uitt motor, tank of brandstoffleidingen.

Technische gegevens

	235e	236e	240e	240e TrioBrake
Motor
Cylinderinhoud, cm3	34	38	38	38
Slaglengte, mm	32	32	32	32
Stationair toerental, t/min	3000	3000	3000	3000
Vermogen, kW	1,3 / 9000	1,4 / 9000	1,5 / 9000	1,5 / 9000
Ontstekingssystem
Bougie	Champion RCJ 7Y	Champion RCJ 7Y	Champion RCJ 7Y	Champion RCJ 7Y
Elektrodenafstand, mm	0,5	0,5	0,5	0,5
Brandstof-/smeersystem
Inhoud benzinetank, liter	0,3	0,3	0,3	0,25
Capaciteit oliepomp bij 8.500 omw./min., ml/min.	7	7	7	7
Inhoud olietank, liter	0,20	0,20	0,20	0,20
Type oliepomp	Automatisch	Automatisch	Automatisch	Automatisch
Gewicht
Motorzaag zonder zaagblad, ketting en met lege tanks, kg	4,6	4,7	4,7	5,0
Lawaii-emissie (zie opm. 1)
Geluidsvermögen, gemeten dB(A)	115	115	115	115
Geluidsvermögen, gegandeerd LWA dB(A)	118	118	118	118
Geluidsniveau (zie opm. 2)
Equivalent geluidsniveau bijoor van de gebruiker, dB(A)	98,6	100,7	100,7	100,7
Equivalent trillingsniveau, a hveq (zie opm. 3)
Voorste handvat, m/s2	2,4	2,1	2,1	2,1
Achterste handvat, m/s2	3,9	2,7	2,7	2,7
Ketting/zaagblad
Standaard zaagbladlengthe, duim/cm	16/40	16/40	16/40	16/40
Aanbevolen zaagbladlengthes, duim/cm	13-18 / 33-46	13-18 / 33-46	13-18 / 33-46	13-18 / 33-46
Effectieve zaaglengthe, duim/cm	11-17 / 29-43	11-17 / 29-43	11-17 / 29-43	11-17 / 29-43
Steen, duim/mm	0,325/8,3	0,325/8,3	0,325/8,3	0,325/8,3
	3/8 / 9,52	3/8 / 9,52	3/8 / 9,52	3/8 / 9,52
Dikte van de aandrijtschakel, duim/mm	0,050/1,3	0,050/1,3	0,050/1,3	0,050/1,3
Type aandrijtfielen/aantal tanden	0,325: 7	0,325: 7	0,325: 7	0,325: 7
	3/8: 6	3/8: 6	3/8: 6	3/8: 6
Kettingsnelheid bij maximum vermogen, m/sec.	17,3	17,3	17,3	17,3

Opm.1: Emissie van geluid maar de omgeving gemeten als geluidsvermögen (Lw) volgens EG-richtlijn 2000/14/EG.
Opm. 2: Het Equivalente geluidsdrukniveau, volgens ISO 22868, worden berekend als de tijsdgewogen energiesom van de geluidsdrukniveaua ons der schillende werkomstandigheden. De typische statistische spreiding voor het equivalente geluidsdrukniveau goes een standaafwijking van 1 dB (A).
Opm. 3: Het equivalente trillingsniveau, volgens ISO 22867, worden berekend als de tijdsgewogen energiesom van de trillingsniveau onsder verschillende werkomstandigheden. De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

Zaagblad- en hettingcombinations

De volgende snijuitrustingen zijn goedgekeurd voor de modellen Husqvarna 235e, 236e, 240e en 240e TrioBrake.

Zaagblad				Ketting
Lengte, duim	Stek, duim	Spoorbredte, mm	Maximum aantal tanden neuswiel	Type	Lengte, aandrijfschakels (stuks)
13	0,325	1,3	10T	Husqvarna H30	56
15	0,325		10T		64
16	0,325		10T		66
18	0,325		10T		72
14	3/8		7T	Husqvarna H36	52
16	3/8				56

xx inch/mm	∅
					inch/mm
H30	3/16"/4,8	60°	30°	10°	0,025"/0,65
H36	5/32"/4,5	60°	30°	0°	0,025"/0,65

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de Husqvarna motorkettingzagen 235e, 236e, 240e en 240e TrioBrake met een serialummer uit 2009 en verdier (het�) met aanropolgend een serialnummer worden duidelijk aangegeven op het productplaatje), in overeenstemming zichn met de voorschriften in de RICHTLIJN VAN DE RAAD:

-van 17 mei 2006 "betreffende machines" 2006/42/EG
- van 15 decembe 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
- van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG.

Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische geveens. De volgende normen zijn van toepassing: EN ISO 12100-2:2003, CISPR 12:2001, EN ISO 11681-1:2004

Aangemelde instantie: 0404, SMP Svensk Maskinproving AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, heeft een EG-typecontrole uitgevoed volgens artikel 12, punt 3b, van de machinerichtlijn (2006/42/EG). De certificaten van de EG-typecontrole volgens bijlage IX hebden nummer: 0404/09/2047 - 235e, 236e, 240e, 0404/09/2120 - 240e Triobrake.

Verder heft SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, een verklaring afgeveen van overeenstemming met bijlage V van de richtlijn van de raad van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. De certificaten hebben nummer: 26/161/001 - 236e, 240e, 240e TrioBrake, 26/161/002 - 235e.

De geleverde motorkettingzaag komt overeen met het exemplaar dat een EG-typecontrole heeft ondergaan.

Ronnie E. Goldman, Technische directeur, Draagbare Tuingereedschappen.(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatione).

Degerli Mûsterimiz,

• Casca de protectie omologata
  Dispositiv de protectie a auzului omologat
  Ochelari sau masca de protectie

Acest product corespunde normelor prevazute in indicatiile CE.

Täietura de directie

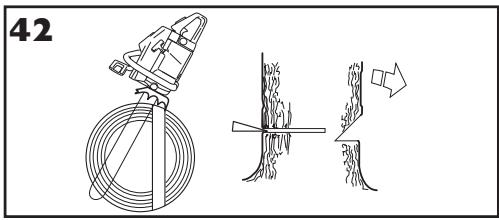

Pentru executa tāiēturi de direcţie incepeţi cu tāiētura superioarā. Stāti in parte dreaptă a arborelui ši faceti tāiētura in unghi de sus in jos.

Continuatu cu taitetura de inferioroar in aça fel incat aceasta sá intalneasca taitetura superioara. (40)

Originele instructies

Original talimatlar

Instrui nii initiale

115 42 12-26
