Sehr geehrter Kunde!

Herzlichen Glückwunsch zu ihrem Kauf eines Husqvarna-Produkt!Husqvarnas Geschichte reicht bis ins Jahr 1689 zurück,als König Karl XI eine Fabrik an den Ufern des Flusses Huskvarna errichten lieB, in der Musketen gefertigt werden sollenn.Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente.In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unzahlige Produkte hergestellt, angefangen von Holzofen bis hin zu modernen Kuchenmaschinen,Nahmaschinen,Fahr-und Motorrädern usw.1956 wurde der erstere Motorrasenmacher auf den Markt gebracht, gefolgst von der Motorsage 1959, und in thisem Bereich ist Husqvarnas auch heute tatie.

Husqvarna ist gegenüber einer der weltfuhrenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft.Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie.Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein - dies{lsst sich an vielen Details erkennen, die aus diesen Gesichtspunkten hersaus entwickelt wurden.

Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls noch einmal etwas passieren sollen. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, Fragen Sie dont nach der{nachsten Serviceworkstatt.

Wir hoffen, dass Sie mit Ihr Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sich aufzubewahren.Die tatsäch Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlangert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert.Sollten Sie Ihre Maschine verkaufen, handigen Sie dem neuen Besitzeritte auch die Bedienungsanleitung aus.

Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.

Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Symbole am Gerät:

WARNING! Motorsägen können gefährlich sein! Durch unsachgemäß oder nachlässige Handhabung können schwere Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Personen verursacht werden.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Einen zugelassenen Schutzhelm
Einen zugelassenen Gehorschutz
Schutzbrille oder Visier

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltbelastende

Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Die Motorsäge muss immer mit beiden Händen betrieben werden.

Halten Sie die Motorsäge bei der Anwendung niemals nur mit einer Hand.

Die Führungsschienenspitze dar niemals Gegenstände berühren.

WARNING! Sollte die

Führungsschienenspitze einen Gegenstand berühren, kann dies zu einem Rückschlag führen, sodass die Schiene nach oben und darüber zum Bediener geschleudert wird. Schwere Verletzungen können die Folge sein.

Kettenbremse, aktiviert (links)
Kettenbremse, nicht aktiviert (rechts)

Sonstige Symbole/Auftkreber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gehalten.

Was ist was an der Motorsäge? (1)

1 Produkt- und Seriennummerschild
2 Gashebelsperre (Verhindert unbeabsichtigtes Gasgeben.)
3 Vorderer Handgriff
4 Zylinderdeckel
5 Handschutz
6 Schalldampfer
7 Rindenstütze
8 Umlenkstern
9 Hinterer Handgriff mit Rechtshandschutz
10 Gasbebel
11 Kupplungsdeckel
12 Kettenfänger
13 Führungsschiene
14 Sägekette
15 Starhandgriff
16 Kettenöltank
17 Startvorrichtung
18 Kraftstofftank
19 Chokebel/Startgassperre
20 Hinterer Handgriff
21 Stoppschalter (Ein-/Ausschalten der Zündung.)
22 Stellschraube Vergaser
23 Kraftstoffpumper
24 Informations- und Warnschild
25 Kettenspannrolle
26 Knauf
27 Führungsschienenschutz
28 Kombischlussel
29 Bedienungsanweisung
30 Rechtshandbremse (240e TrioBrake)

Inhalt

EINLEITUNG

Sehr geehrter Kunde! 388
Symbole am Gerat: 388
Wasistwasan derMotorsage? 389

INHALT

Inhalt 389

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Maßnahmen vor der Benutzung einer neuen 300
Motorsäge 390
Wichtig 390
Stets mit gesundem Menschenverstand arbeiten! ... 390
Persönliche Schutzausrüstung 391
Sicherheitsausrüstung des Gerätes 391
Schneidausrüstung 393

MONTAGE

Montage von Schiene und Kette 396

UMGANG MIT KRAFTSTOFF

Kraftstoff 396
Tanken 397
Sicherer Umgang mit Kraftstoff 397

STARTEN UND STOPPEN

Starten und stoppen 398

ARBEITSTECHNIK

Vor jeder Anwendung: 398
Allgemeine Arbeitsvorschriften 399
Vorbeugende Maßnahmen gegen Rückschlag 402

WARTUNG

Allgemeines 403
Vergasereinstellung 403
Kontrolle,Wartung und Service der 403
Sicherheitsaurüstung der Motorsäge 403
Schalldampfer 404
Lufffilter 404
Zündkerze 404
Wartungsschema 405

TECHNISCHE DATEN

Technische Daten 406
Führungsschieren- und Kettenkombinationen 407
EG-Konformitätserklarung 407

Maßnahmen vor der Benutzung einer neuen Motorsäge

Die Bedienungsanleitung aufmerksam durchlesen.
(1)-(51) verweisen auf Illustrationen auf S. 2-5.
- Montage und Einstellung der Schneidausrüstung kontrollierten. Siehe die Anweisungen unter der Überschrift Montage.
Tanken und die Motorsäge starten. Siehe die Anweisungen unter den Überschritten Umgang mit Kraftstoff sowie Starten und Stoppen.
Die Motorsäge nicht benutzten, bevor die Sägekette ausreichend Öl erhalten hat. Siehe die Anweisungen unter der Überschrift Schmierung der Schneidausrüstung.
- Eine längerfristige Beschaltung mit Lärn kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutztragen.

WARNING! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder)sagar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNING! Eine Motorsäge, die falsch oder nachlässig benutzt wird, ist ein gefährliches Gerät, das schwere und sogar tõdliche Verletzungen verursachen kann. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgeleen und verstanden wird.

WARNING! Der Schalldämpfer enthalt Chemikalien, die karzinogen sein konnen. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommt.

WARNING! Das Einatmen der Motorabgase, des Kettenölnebels und des Staubs von Sägespanen über langere Zeit kann eine Gefahr für die Gesundheit darstellen.

WARNING! These Maschine erzeugt beim Betrieb ein elektron magnetisches Feld. Dieses Feld kann sich unter bestimmen Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tändliche Verletzungen auszuschreiben, sollenen Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

Wichtig

WICHTIG!

Das Gerät ist nur für das Sägen von Holz konstruiert.

Nur die Kombinationen von Führungssschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen.

Niemals das Gerät verwenden, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehktraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift persönliche Schutzausrüstung.

Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzten, wenn es scheinbar von anderen modifiziert wurde.

Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemabnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.

Nur Zubehrorteile verwenden, die in dieser Bedienungsanweisung empfohlen werden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.

ACHTUNG! Stets eine Schutzbrille oder einen
Geschitsschutz tragen, um die von wegchesleuderten
Gegenständen ausgehende Gefahr zu reduzieren.
Eine Motorsäge kann Gegenstände wie Sägespane,
Holzstückchen usw. mit großer Kraftwegschleudern.
Schwere Verletzungen, besonderss an den Augen,
konnen die Folge sein.

WARNING! Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Ersticken oder Kohlenmonoxidvergifting führen.

WARNUNG! Eine falsche Schneidausrüstung oder eine falsche Schienen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.

Stets mit gesundem Menschenverstand arbeiten! (2)

Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben, die beim Gebrauch der Motorsäge auftreten konnen. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen,

denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Zöbern Sie nicht, ihren Handler oder uns anzusprechen, wenn Sie Fragen bezüglich dem Gebrauch der Motorsäge haben. Wir sind gerne für Sie da und halten Ihnen beim optimalen und sicheren Einsatz ihrer Motorsäge. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Händler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot. Wir arbeiten ständig an der Verbesserung von Konstruktur und Technik, um ihre Sicherheit und die Effektivität des Geräts zu optimieren. Schauen Sie regelmäß bei ihrem Handlender vorbei, so,GLiben Sie über für Sie nützliche Neuerungen auf dem Laufenden.

Persönliche Schutzausrücktung

WARNING! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trift. Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat Fragen.

Einen zugelassenen Schutzhelm
Gehorschutz
Schutzbrille oder Visier
- Handschuhe mit Schnittschutz
- Hosen mit Sageschutz
- Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle
- Ein Erste-Hilfe-Set soll immer griffbereit sein.
- Feuerlöscher und Spaten

Die übrige Arbeitskreidung sollte dicht anliegen, ohne die Bewegungsfreiheit zu begrenzen.

WICTIG! Von Schalldampfer, Führungsschiene und Kette oder anderen Quellen können Funken kommt. Stets eine Feuerloschausrücktung in Reichweite haben, falls es erforderlich sein sollt. Auf diese Weise tragen Sie zur Verhinderung von Waldbänden bei.

Sicherheitsausrüstung des Gerätes

Dieser Abschnitt beschriebt die Sicherheitskomponenten der Maschine und ihre Funktion. Kontrolle und Wartung werden unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge erläutert. Die Position dieser Komponenten ist unter der Überschrift Was ist was? gelistet.

Die Lebensdauer der Maschine kann verkurzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführrt werden.

Weitere Informationen erteilt Ohnenigeria die nachste Servicewerkstatt.

WARNING! Niemals ein Gerät mit defekter Sicherheitsausrüstung verwenden. Die Sicherheitsausrüstung muss überprüft und gewartet werden. Siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge. Finden sich Mängel bei der Kontrolle des Geräts, ist eine Serviceworkstatt zur Reparatur aufzusuchen.

Kettenbremse mit Handschutz

Ohne Kettensbrennungen, die Sägette beim Rückschlag stoppt. Eine Kettensbremse reduziert die Gefahr für Unfälle, noch es sind ausschließlich Sie als Bediener, der sie verhindern kann.

Vorsichtig arbeiten und darüber sorgen, dass der Rückschlagbereich der Führungsschiene nicht mit einem Gegenstand in Berührung kommt (45).

Die Kettenbremse (A) wird entweder manuell (mit der linken Hand) oder mit der Trägheitsfunktion aktiviert.(3)
- Die Kettenbremse wird betägt, wenn der Schutzbügel (B) nach vorn oder die Bremse für die rechte Hand (E) nach vorn/nach oben geführt wird (240e TrioBrake). (3)
- These Bewegung betätigten federgespannten Mechanismus, der das Bremsband (C) um das Kettenantrriebssystem (D) des Motors spannt (Kupplungstrommel). (4)
- Der Handschutz wurde nicht nur konstruiert, um die Kettenbremse zu betätigen. Er soll auch verhindern, dass die linke Hand von der Sägekette getroffen wird, wenn der Anwender die Kontrolle über den linken Handgriff verliert.
- Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um das Rotieren der Kette zu verhindern.
Die Kettenbremse als Feststellbremse beim Starten sowie bei kürzeren Transporten verwenden, so wird verhindert, dass Bediener oder die Umgebung unfreiwillig in Kontakt mit der sich bewegenden Sägekette und womöglich zu Schaden kommt.
Die Kettenbremse wird gelost, wenn der Handschutz nach hinten zum vorderen Handgriff gefuhr wird.
- Rückschläge können blitzschnell und mit großer Kraft auftreten. Die meisten Rückschläge sind von geringer Kraft und bewirken nicht immer ein Auslösen der Kettenbremse. Bei solchen Rückschlägen muss die Motorsäge mit festem Griff gehalten undarf nicht losgelassen werden.
- Wie die Kettenbremse ausgelost wird, ob manuell oder durch die Trägheitsfunktion, hangt davon ab, wie kräftig der Rückschlag ist und in welcher Stellung sich die Motorsäge im Verhältnis zu dem Gegenstand befindet, der mit dem Rückschlagbereich in Berührung kommt. Bei heftyigen Rückschlägen und wenn sich der Rückschlagsgefahrsektor der Führungsschiene so welt wie möglich vom Bediener weg befindet, ist die Kettenbremse so konstruiert, dass sie über das Gegengewicht der Kettenbremse (Trägheit) in Rückschlagrichtung aktiviert wird.

Bei weniger kräftigen Rückschlagen oder wenn sich der Rückschlagbereich in der Höhe des Anwenders befindet, wird die Kettenbremse mit der linken Hand manuell betätig.

• In der Fällposition befindet sich die linke Hand in einer Position, die die manuelle Aktivierung der Kettenbremse unwilling macht. Bei diesen Griffen, d. h. wenn die linke Hand so platziert ist, dass sie die Bewegung des Rückschlagschutzes nicht beeinflussen kann, lässt sich die Kettenbremse nur über die Trägheitsfunktion aktivieren.

Wird meine Hand die Kettenbremse beim Rückschlag stets aktivieren?

Nein. Es ist eine bestimmte Kraft erforderlich, um den Rückschlagschutz nach vorne zu führen. Wenn ihre Hand den Rückschlagschutz nur leicht berührt oder darüber gleitet, kann es sein, dass die Kraft nicht ausreicht, um die Kettenbremse ausszulosen. Auch bei der Arbeit ist der Griff der Motorsäge fest zu umfassen. Wenn Sie dies tun und ein Rückschlag auftritt,lassen Sie weitere nicht den vorderen Griff los und aktivieren nicht die Kettenbremse, oder die Kettenbremse wird erst aktiviert, wenn sich die Säge bereits ein Stück gedreht hat. In einer solchen Situation kann es vorkommen, dass die Kettenbremse es nicht schafft, die Kette anzuhalten, bevör sie Sie trifft.

Auch bestimmte Arbeitsstellungen können es unmöglich machen, dass ihre Hand den Rückschlagschutz erreicht, um die Kettenbremse zu aktivieren, z. B. wenn die Säge in der Fällposition gehalten wird.

Wird die Trägheitsfunktion der Kettenbremse stets aktiviert, wenn ein Rückschlag eintriff?

Nein. Zum einen muss ihre Bremse Funktionieren. Die Bremse lässt sich leicht testen, siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsaurüstung der Motorsäge. Wir empfehlen diesen Test zu Beginn jeder Arbeitstags. Zum anderen muss der Rückschlag stark genug sein, um die Kettenbremse zu aktivieren. Eine zu empfindliche Kettenbremse wurde ständig aktiviert werden, was sich störend auswirken wurde.

Wird mich die Kettenbremse im Fall von Rückschlag stets vor Verletzungenschützen?

Nein. Zum einen muss ihre Bremse Funktionieren, damit die Schutzfunktion gewährt ist. Zum anderen muss sie wie oben beschrieben aktiviert werden, um die Sägekette beim Rückschlag zu stoppen. Und zum dritten kann die Kettenbremse aktiviert werden, noch wenn sich die Führungschiene zu nahe bei denen befindet, kann es passieren, dass die Bremse nicht mehr verlangsamen und die Kette stoppen kann, bevor die Motorsäge Sie trift.

Nur Sie selbst und eine vorschfristmäßige Arbeitstechnik konnen den Rückschlag und seine Risiken ausschalten.

Gashebelsperre

Die Gasbebelsperre wurde konstruiert, um eine unbeabsichtigte Aktivierung des Gasbeols zu verhindern. Wenn die Sperre (A) in den Handgriff gedrück wird (= beim

Umfassen des Handgriffs), wird der Gashebel (B) freigegeben. Wenn der Handgriff losgelassen wird, gehen sowohl Gashebel als auch Gashebelsperne in ihre jeweiligen Ausgangspositionen zurück. Diese Stellung bedeutet, dass der Gashebel automatisch im Leerlauf gespent wird. (5)

Kettenfänger

Der Kettenfänger soll eine abgesprungene oder gerissene Kette auffangen. Eine solche Situation kann in den meisten Fällen durch eine korrekte Kettenspannung (siehe die Anweisungen unter der Überschrift Montage) und durch eine regelmäßige Wartung der Führungsschiene und Kette verhindert werden (siehe die Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften).

Rechtshandschutz

Der Rechtshandschutz soll die Hand nicht nur schützen, wenn die Kette abspringt oder frei, sondern auch sicherstellen, dass Åste und Zweige nicht den Griff um den hinteren Handgriff beeinflussen.

Antivibrationssystem

Das Gerät ist mit einem Antivibrationsystem ausgerüst, das die Vibrationen wirkungsvoll dampf und so für angenehmere Arbeitsbedingungen sorgt.

Das Antivibrationsystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidaursüstung und dem Handgriffsystem des Gerätes. Der Motorsägenkorper inkl. Schneidaursüstung ist mit sog. Antivibrationselementen im Handgriffsystem aufgehigt.

Das Sägen in einer harten Holzart (meist Laubbaume) verursacht mehr Vibrationen als das Sägen in weichem Holz (meist Nadelbäume). Durch das Sägen mit einer falschen, ungeschäfteten oder falsch geschäfteten Schneidausrüstung werden die Vibrationen erhöht.

WARNING! Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefänen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrkörper Symptome feststellen, die darauf hinweisen, dass Sie übermögen. Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlserlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperskraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Handen und Handgelenken auf. Bei niedrigen Temperaturen können sich diese Symptome verstärken.

Stoppschalter

Mit dem Stoppschalter wird der Motor abgestellt.

Schalldampfer

Der Schalldampfer hat die Aufgabe, den Schallpegel zu reduzieren und die Motorabgase vom Anwender wegzuleiten.

WARNING! Die Motorabgase sind frei und können Funken enthalten, die einen Brand verursachen können. Aus dieser Grunde sollen das Gerät niemals im Innebereich oder in der Höhe von feuergehändlichen Stoffen gestartet werden!

In Gebieten mit warmem, trockenem Klima besteht erhöhte Brandgebung. Gesetze und Vorschriften in diesen Gebieten verlangen möglicherweise, dass der Schalldampfer u. a. mit einem zugelassenen Funkenfängernetz (A) verstehen sein muss. (6)

ACHTUNG! Der Schalldämpfer ist beim Betrieb und auch noch nach dem Ausschalten sehr heißt. Dies gitt auch für den Leerlauf. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Höhe befinden.

WARNING! Motorsägen niemals ohne oder mit defektem Schalldämpfer benutzten. Ein defekter Schalldämpfer kann Gerauschpegel und Feuergefahr erheblich steigern. Stets eine Feuerloschausrücktung in Reichweite haben Motorsägen niemals ohne oder mit defektem Funkenfangernetben benutzten, wenn das Netz in Ihr Arbeitsgebiet vorgeschrieben ist.

Schneidausrüstung

Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:

Verringert die Rückschlagneigung des Gerätes.
- Reduziert die Gefahr des Abspringens oder Brechens der Sägekette.
- Erhalt eine optimale Schnittleistung.
- Verlangert die Lebensdauer der Schneidausrüstung.
- Vermeidet die Steigerung der Vibrationspegel.

Grundregeln

Benutzten Sie nur von uns empfohlene Schneidausrüstungen! Siehe die Anweisungen unter der Überschrift Technische Daten.
Sorgen Sie davon, dass die Schneidezahne die richtige Länge haben und gut geschärft sind! Befolgen Sie unsere Anweisungen und benutzten Sie die empfohlene Feilhere. Eine falsch geschäfte oder beschädigte Sägekette erhöht die Unfallgefahr.
- Korrekten Tiefenbegrenzerabstand beibehalten! Anweisungen befolgen und die empfohnde Tiefenbegrenzerlehre verwenden. Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlaggefahr.
- Halten Sie die Sägekette gespannt! Wenn die Sägekette unzureichend gespannt ist, erhöht sich die Gefahr, dass sie abspruit. Zudem werden

Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt.
- Sorgen Sie für eine gute Schmierung und Wartung der Schneidausrüstung! Wenn die Sägekette unzureichend geschmiert wird, erhöht sich die Gefahr, dass sie reibt. Zudem werden Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt.

Rückschlag reduzierende Schneidausrüstung

WARNING! Eine falsche Schneidausrüstung oder eine falsche Schielen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.

Ein Rückschlag kann nur vermieden werden, wenn der Anwender dazu sorgt, dass der Rückschlagbereich der Schiene nicht mit einem Gegenstand in Berührung kommt. Die Kraft eines Rückschlags kann reduziert werden, in dem eine Schneidausrüstung mit "eingebauter" Rückschlagreduzierung benutzt und die Sägekette richtig geschäftt und gewartet wird.

Führungsschiene

Jekleiner der Radius des Umlenksterns,desto gering die Ruckschlagneigung.

Sägekette

Eine Sägekette besteht aus einer Anzahl von verschiedenen Kettingschiedern, die in Standardausführung und mit Rückschlagreduzierung erhältlich sind.

WICTIG! Keine Sägeketten können die Rückschlaggefahr ausschieben.

WARNING!Jeder Kontakt mit einer rotierenden Sägekette kann sehr schwere Verletzungen hervorrufen.

Eine Ausprüche, die Führungsschiene und Sägekette beschreiben

Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschissene und beschädigte Schieren/ Kettenkombinationsen durch eine von Husqvarna emplohende Führungsstchiene und Sägekette zu ersetzen. Siehe die Anweisungen unter der Überschrift Technische Daten für Informationen, welche Schieren/ Kettenkombinationsen wir empfehlen.

Führungsschiene

Lange (Zoll/cm)
Anzahl Zahne des Umlenksterns (T).
- Teilung der Säigkeit (=pitch) (in Zoll). Der Umlenkstern der Führungssschiene und das Kettenantriebsrad der Motorsäge müssen den Abstand zwischen den Treibgliedern angepasst sein. Anzahl Treibglieder (St.). Jede Führungssschienenlange hat je nach der Säigkeitteteilung sowie der Anzahl Zähne des Umlenksterns eine bestimmte Anzahl Treibglieder.

• Nutbreite der Schiene (Zoll/mm). Die Breite der Führungssschienennut muss der Treibgliedbreite der Sägekette angepasst sein.
• Loch für Kettenöl und Loch für Kettenspanzapfen. Die Führungsschiene muss der Motorsägenkonstruktion angepasst sein.

Sägekette

• Teilung der Sägekette (=pitch) (Zoll)
  Treibgliedbreite (mm/Zoll)
• Anzahl Treibglieder (St.)

Sägekette schärfen und Tiefenbegrenzerabstand justieren

WARNING! Bei Arbeiten mit der Kette stets Handschuhe tragen, um Verletzungen vorzubeugen.

Allgemeines über das Scharfen von Schneidezahlen

• Niemals mit einer stumpfen Sägekette sagen. Die Sägekette ist stumpf, wenn die Schneidausrüstung durch das Holz gepsresst werden muss und die Holzspäne sehr Klein sind. Bei einer sehr stumpfen Sägekette sind überhaupt keine Holzspäne vorhanden. In thisum Fall entstehen nur Holzstaub.
• Eine gut geschärfte Sägekette frisst sich durch das Holz und erzeugt große, lange Holzspanne.
• Das sagsende Element einer Sägekette, das Schneideglied, besteht aus einem Schneidezahn (A) und einer Tiefenbegrenzernase (B). Der Höhenabstand zwischen den beiden entscheidet über die Schnitttiefe. (7)

Beim Scharfen von Schneidezahlen sind vier Werte zu berücksichtigten.

1 Schärfwinkel
2 Brustwinkel
3 Scharfposition
4 Durchmesser der Rundfeile

Ohne Hilfsmittel ist es äußert schwierig, eine Sägekette korrekt zu schären. Daher empfehlen wir die Anwendung unserer Scharflehre. Sie stellt richer, dass die Sägekette für optimale Rückschlagreduktion und Schnittleistung geschäft wird.

Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Schärfens ihrer Motorsägenkette.

WARNING! Das Nichtbefolgen der Schäflanweisungen erhöht die Rückschlagneigung der Sägekette erheblich!

Scharfenden Schneidezahne

Zum Scharfen der Schneidezahme ist eine Rundfeile und eine Scharflehre erforderlich. Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Durchmessers der Rundfeile sowie einer

Scharflehrenempfehlung für ihre Motorsägenkette.

• Kontrollieren, ob die Sägekette gespannt ist. Bei unzureichender Spannung ist die Sägekette in seitlicher Richtung instabil, was das korrekte Scharfen erschwert.
• Immer von der Innenseite des Schneidezahns nach außen schäften. Die Feile beim Zurücksetzen anheiten.

Zuerst alle Zähne der einen Seite schärfen, dann die Motorsäge drehen und die Zähne der anderen Seite schärfen.

So scharfen, dass alle Zähne gleich lang sind. Wenn die Schneidezähne bis auf 4 mm (0,16") Länge abgenutzt sind, ist die Sägekette unbrauchbar und muss wegeworfen werden. (8)

Allgemeines über die Justierung der Tiefenbegrenzung (7)

• Beim Scharfen des Schneidezahns (A) wird die Tiefenbegrenzung (= Schnittliffe) (C) verringg. Um die maximale Schneidleistung beizubehalten, muss die Tiefenbegrenzernase (B) auf die empfohlende Höhe gesenkt werden. Siehe die Anweisungen unter der Überschrift Technische Daten über die Justierung des Tiefenbegrenzerabstands an der Sägekette ihrer Motorsäge.

WARNING! Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlagneigung der Sägekette!

Justierung des Tiefenbegrenzabstands

• Wenn die Justierung des Tiefenbegrenzabstandsvorgenommen wird, müssen die Schneidezahne neu geschäft sein. Wir empfehlen, den Tiefenbegrenzabstand nach jeder dritten Sägekettenschäftung zu justieren. ACHTUNG! Diese Empfehlung setzt vor aus, dass die Länge der Schneidezähne nicht unnormal verkurzt worden ist.
• Zur Justierung des Tiefenbegrenzerabstands sind eine Flachfeile und eine Tiefenbegrenzerlehre erforderlich. Wir empfehlen die Verwendung unserer Scharflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel der Tiefenbegrenzernase zu erhalten.
• Schärflehre über die Sägkette legen. Informationen über die Verwendung der Schärflehre sind auf der Verpackung angegeben. Mit der Flachfeile den überschüssigen Teil der Tiefenbegrenzernase abfeilen. Der Tiefenbegrenzerastand ist korrekt, wenn beim Feiten über die Lehre kein Widerstand mehr zu spürn ist.

Spannen der Sägekette

WARNUNG! Eine unzureichend gespanne Sägekette kann abspringen und schwere oder)sagar lebensgefährliche Verletzungen verursachen.

WARNING! Stets zugelassene Schutzhandschuhe tragen. Auch eine sich nicht bewegende Kette kann schwere Verletzungen beim Bediener oder anderen Personen in der Nearverursachen.

Je ofter man eine Sägekette benutzt, desto länger wird sie. Es ist wichtig, dass die Schneidausrüstung dieser Veränderung entsprechend justiert wird.

Die Kettenspannung ist regelmäßig beim Tanken zu kontrollieren. AchtUNG! Eine neue Sägekette muss eine gewisse Zeit eingefahren werden, in der die Sägekettenspannung after kontrolliert werden muss.

Allgemein gilt, dass man die Sägekette so straff wie möglich spannten soll, aber nur so straff, dass man sie noch leicht von Hand drehen kann. (9)

Den Knauf durch Herausklappen losen. (10)
- Durch Drehen des Knaufs im Gegenhrzeigersinn wird der Schienenschutz gelost. (11)
Die Kettenspannung wird wie folgt justiert: Das Rad nach unter drehen (+), um die Spannung zu erhöhen, und nach oben (-), um die Spannung zu lockern. Schienenspitze beim Justieren der Kettenspannung anheiten. (12)
Die Schienenverbindung anziehen, dazu die Kettenspanrolle im Uhrzeitigersinn drehen und darauf die Schienenspitze hochhalten. (13)
Knauf wieder einklappen, um die Spannung zu sichern. (14)

Schmierung der Schneidausrüstung

WARNING! Eine unzureichende Schmierung der Schneidausrüstung kann zu einem Bruch der Sägekette führen und schwere oderSolar lebensgefährliche Verletzungen verursachen.

Sägekettenöl

Sägekettenöl soll gut an der Sägekette haften und im warmen Sommer wie im kalten Winter gute FlieBeigenschaften aufweisen.

Als Motorsagenhersteller haben wir ein optimales Sägekettenöl entwickelt, das dank seiner pflanzlichen Basis außer dem biologisch abbaubar ist. Wir empfehlen dazu die Verwendung unseres Kettenöls der Umwelt zuliebe, und damit die Sägekette länger halt. Wenn unser Original-Sägekettenöl nicht erhältlich ist, empfehlen wir, herkömmliches Sägekattenöl zu benuten.

Niemals Altol verwenden! Es ist schädlich für Anwender, Gerät und Umwelt.

WICHTIG! Bei der Verwendung von pflanzlichem Sägekettenöl sind Führungsschienennut und Sägekette vor der längeren Aufbewährung auszubauen und zu reinigen. Ansonsten besteht die Gefahr, dass das Sägekettenöl oxidiert, wodurch die Sägekette stief wird und der Umlenkstern der Führungsschiene schleift.

Nachfüllen von Sägekettenöl

• Alle unsere Motorsagenmodelle sind mit automatischer Kettenschmierung verehen. Bei einigen Modellen kann auch die Oldurchflussmenge eingestellt werden.
• Kettenöl- und Kraftstofftank sind so dimensioniert, dass der Kraftstoff zur Neige besteht, bevor das Sägekettenöl verbraucht ist.

These Sicherheitsfunktion setzt jeder voraus, dass das richtige Kettenöl verwendent wird (ein zu dunnflüssiges Öl wird verbraucht, bevör der Kraftstofftank leer ist) sowie die Empfehlung bzgl. der Vergasereinstellung

(be einer zu mageren Einstellung reicht der Kraftstoff länger als das Sagekettenöl) und die Empfehlungen für die Schneidausrüstung (eine zu lange Führungsschiene erfordert mehr Kettenöl) befoltgt werden.

Kontrolle der Sägekettenschmierung

• Beim Tanken ist immer die Sägekettenschmierung zu kontrollieren. Siehe die Anweisungen unter der Überschrift Schmierung des Umlenksterns der Führungsschiene. Die Führungsschienenspitze im Abstand von etwa 20 cm (8 Zoll) auf einen festen, hellen Gegenstand richten. Nach 1 Minute Betrieb mit 3/4 Vollgas muss ein deutlicher Örand am hellen Gegenstand sightbar sein.

Wenn die Sägekettenschmierung nicht Funktioniert:

• Kontrollieren, ob der Sägekettenölkanal verstopft ist. Bei Bedarf reinigen.
• Kontrollieren, ob die Nut der Führungsschiene sauber ist. Bei Bedarf reinigen.
• Kontrollieren, ob der Umlenkstern der Führungsschiene sich leicht bewegen{lasset und sein Schmierloch offen ist. Bei Bedarf reinigen und schmieren.

Wenn die Schmierung der Sägekette nach einem Durchgang der oben aufgeführten Kontrollen und Maßnahmen nicht Funktioniert, muss die Servicewerkstatt aufgeschucht werden.

Kettenantriebsrad

Die Kupplungstrommel ist mit einem Spur-Antriebsrad (an der Trommel festgelötes Kettenantriebsrad) ausgerüstet.

Regelmäß den Verschleib des Kettenantriebsrades kontrollierten. Austauschen, wenn das Rad unnormal verschlüssen ist. Das Kettenantriebsrad bei jedem Wechsel der Sägekette austauschen.

Verschleibkontrolle der Schneidausrüstung

Die Sägekette tätig im Hinblick auf Folgendes kontrollieren:

• Sichtbare Risse an Nieten und Gliedern.
• Steigkeit der Sägekette.
• Unnormaler Verschleib an Nieten und Gliedern.

Die Sägekette entsorgen, wenn sie einen der o. g. Punkte aufweist.

Wir empfehlen, eine neue Sägekette zu benutzen, um den Verschleiß der alten Kette beurteilen zu können.

Wenn die Schneidezähne nur noch eine Länge von 4 mm haben, ist die Sägekette verschlissen und muss weggeworfen werden.

Führungsschiene

Regelmäg Kontrollieren:

• Ob sich an den Außenseiten der Führungsschienennut
  Grate gebildet haben. Bei Bedarf abfeilen. (15)
• Ob die Führungsschienennut unnormal verschlüssen ist. Wenn ja, Führungsschiene auswechseln. (16)
• Ob der Umlenkstern der Führungsschiene unnormal oder ungleichmäßig verschlissen ist. Wenn sich eine Vertiefung gebildet hat, wo der Radius des Umlenksterns an der Unterseite der Führungsschiene endet, war die Sägekette unzureichend gespannt.
• Tätigliches Wenden der Führungsschiene verlangert ihre Lebensdauer.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN / MONTAGE /

UMGANG MIT KRAFTSTOFF

WARNING! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwendter trifft.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift Prozentliche Schutzausrüstung.

Meiden Sie alle Arbeitsaufgaben, für die Sie sich nicht ausreichend qualifiziert fühlen. Siehe die Anweisungen unter den Überschriften Persönliche Schutzausrüstung, Vorbeugende Maßnahmen gegen Rückschlag, Schneidausrüstung und Allgemeine Arbeitsvorschriften.

Vermeiden Sie Situationen, in denen Rückschlaggefahr besteht. Siehe die Anweisungen unter der Überschrift Sicherheitsausrüstung des Gerätes.

Benutzen Sie die empfohlene Schneidausrüstung und kontrollieren Sie deren Zustand. Siehe die Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften.

Kontrollieren Sie die Funktion der Sicherheitsausrüstung der Motorsäge. Siehe die Anweisungen unter den Überschriften Allgemeine Arbeitsvorschriften und Allgemeine Sicherheitsvorschriften.

Montage von Schiene und Kette

WARNING! Kontrollen und/oder
Wartungsmaßnahmen sind mit
abgeschalteten Motor durchzuführen.
Der Stoppschalter geh automatisch in die Startstellung zusück. Um ein ungewoltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder
Wartung daher stets die Zündkappe von der Zündkerze entwickelten werden.

Bei Arbeitsmen mit der Kette stets Handschuhe tragum, um Verletzungen vorzubeugen.

Kontrollieren, dass die Kettenbremse nicht in ausgelöster Position ist, indem der Handschutz der Kettenbremse gegen den vorderen Griff gefuhrt wird.

Knauf und Kupplungsdeckel (Kettenbremse) entfern. Transportring abnehmer (A). (17)

Die Schiene über die Schienenbolzen montieren. Die Schiene in der hintersten Position aufsetzen. Die Kette um das Kettenantriebsrad und in die Schienennut legen. Auf der Oberseite der Schiene beginnen. (18)

Darauf achten, dass die Schneiden der Sägezähne auf der Schienenoberseite nach vorn gerichtet sind.

Kupplungsdeckel (Kettenbremse) montieren und den Kettenspannkapfen in die Aussparung der Schiene setzen. Sicherstellen, dass die Treibglieider der Kette auf das

Kettenantriebsrad passen und die Kette richtig in der Schienennut liegt. (19)

Das Rad nach unter denhen (+), um die Kette zu spannen. Die Kette solte so gespannt werden, dass sie von der Schienenunterseite nicht durchhängt. (12)

Die Kette ist korrekt gespannt, wenn sie von der Schienenunterseite nicht durchhängt, aber noch problemlos von Hand gedreht werden kann. Die Schienenspitze nach oben halten und die Schienenkupplung durch Drehen des Knaufs im Uhrzeigersinn anziehen. (13)

An einer neuen Kette muss die Kettenspannung oft kontrolliert werden, bis die Kette eingefahren ist. Die Kettenspannung regelmäßig prüfen. Mit einer richtig gespannten Kette wird eine gute Schnittleistung und eine lange Lebensdauer erzielt. (20)

Montage der Rindenstütze

Zur Montage einer Rindenstütze wenden Sie sichitte an.
Ohre Serviceworkstatt.

Kraftstoff

Hinweis! Das Gerät ist mit einem Zweitaktmotor ausgestattet und dazu ausscheidlich mit einer Mischung aus Benzin und Zweitakt zu betrieben. Um das korrekte Mischungsvahrtnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden. Beim Mischen kleiner Kraftstoffmengen wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsvahrtnis aus.

WARNING! Beim Umgang mit Kraftstoff für gute Belüftung sorgen.

Benzin

• Bleifreies oder verbleites Qualitätsbenzin verwenden.
• Als niedrigste Oktanzahl wird 90 (RON) empfohlen. Bei Benzin mit niedrigeren Oktanzahlen als 90 kann im Motor ein sog. "Klopfen" auftreten. Dies führt zu erhöhter Motortemperatur und verstärkter Belastung der Lager, was schwere Motorschäden verursachen kann.
• Wenn ständig mit hoher Drehzahl garbeitet wird (z.B. beim Entosten), ist eine höhere Oktanzahl zu empfehlen.

Einfahren

Während der ersten 10 Stunden ist ein Fahren bei zu hoher Drehzahl und über länger Zeiträume zu vermeiden.

Zweitaktöl

• Das Beste Resultat und die bleste Leistung wird mit HUSQVARNA-Zweitaktmotor erzielt, das speziell für unsere luftgekühlen Zweitaktotoren hergestellt wird.
• Niemals Zweitaktöl für wassergekühte Außenbordmotoren, sog.Outboardoil (TCW), verwenden.
• Niemals Öl für Viertaktmotoren verwenden.
• Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigten und seine Lebensdauer reduzierten.

Mischungsverhältnis

1:50 (2%) mit HUSQVARNA-Zweitaktöl.

1:33 (3 %) mit anderen Ölen für luftgekühte

Zweitaktmotoren der Klasse JASO FB/ISO EGB.

Benzin, Liter	Zweitaktöl, Liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mischen

• Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
• Immer zuerst die Hälfte des Benzins, das gemisch werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugegeben.
  Vor dem Einfelden in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).
• Kraftstoff hochstens für einen Monat im Voraus mischen.
• Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.

Kettenöl

Zum Schmieren empfehlen wir ein speziales Öl (Kettenschmieröl) mit eigenen Hafteigenschaften.
- Auf keinen Fall Altol verwenden. Dadurch konnen Schäden an Ölpumpe, Schiene und Kette entstehen.
- Es ist wichtig, eine für die aktuelle Lufttemperatur geeignete Ölsorte (mit entsprechender Viskosität) zu verwenden.
- Bei Lufttemperatren unter 0^ können gewisse Öl dickflüssig werden. Dies kann zu Überlastung der Ölpumpe führen und hat Schäden an den Pempenteilen zur Folge.
- Informieren Sie sich bei ihrer Servicewerkstatt über das geeignete Kettenschmieröl.

Tanken

WARNING! Folgende
Vorschstmaßnahmen verringn der
Feuergefahr:

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Den Motor abstellen und vor dem Tanken eine Minute abkühlen halten.

Den Tankdeckel stets vorsichtig对外开放，so dass sich ein evtl.vorhandener Uberdruck langsam abbauen kann.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.

Das Gerät zum Starten immer von der Auftankstelle entfern.

Um den Tankdeckel herum abwischen. Kraftstoff- und Kettenöltank regelmäß reinigen. Den Kraftstofffilter mindestens einmal pro Jahr ausweischeln.

Verunreinigungen im Tank führen zu Betriebsstörungen.

Vor dem Auffüllen durch kräfiges Schütteln des Behalters sicherstellen, dass der Kraftstoff gut gemisch ist. Die Volumina von Kettenöl- und Kraftstofftank sind aufeinander abgestimmt. Deshalb stets Kettenöl und Kraftstoff gleichzeitig nachfüllen.

WARNING! Kraftstoff und Kraftstoffdampfe sind sehr feuergefährlich. Beim Umgang mit Kraftstoff und Kettenöl ist Vorsicht geboten. Es besteht besteht Feuer-, Explosions- und Vergiftungsgefahr.

Sicherer Umgang mit Kraftstoff

• Niemals Kraftstoff nachfüllen, wenn der Motor lauft.
• Beim Tanken und Mischen von Kraftstoff (Benzin und Zweitaktöl) ist für gute Belüftung zu sorgen.
• Das Gerät vor dem Starten mindestens 3 m von der Stelle entfern, an der getankt wurde.
  Das Gerat niemals starten, wenn:
  1 Kraftstoff oder Kettenöl darüber verschüttet wurde. Verschüttetetes restlos abwischen und die Kraftstoffdampfe verdunsten setzen.
  2 Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben, zieren Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seite verwenden.
  3 Wenn es Kraftstoff leckt. Tankdeckel undTankleitungen regelmäß auf Undchtigkeiten überprüfen.

WARNING! Niemals ein Gerät mit sightbaren Schäden an Zündkerzenschutz und Zündkabel verwenden. Es besteht die Gefahr der Funkenbildung, was ein Feuer verursachen kann.

Transport und Aufbewährung

Die Motorsäge und den Kraftstoff so aufbewahren, dass evtl. auslaufender Kraftstoff und Dämpfe nicht mit Funken oder offen Flammen in Berührung kommt konnen. Quellen für Funkenbildung sind elektrische Maschinen, Elektromotoren, elektrische Steckdosen und Schalter, Heizkessel usw.
- Zur Aufbewährung von Kraftstoff sind speziell für diesen Zweck bestimmte und zugelassene Behälter zu verwenden.
- Bei längerer Aufbewahrung oder beim Transport der Motorsäge sind Kraftstoff- und Kettenöltank zu entleeren. Fragen Sie an der{nachsten Tankstelle nach, wo Sie Ihr Altbestände an Kraftstoff und Sägekettenöl entsorgen können.
- Vor der Langzeitaufbewährung sicherstellen, dass die Maschine gründlich gesaubert und komplett gewartet wurde.
- Bei Transport oder Aufbewahung des Geräts muss der Transportschutz für die Schneidausrüstung immer montiert sein, um einen versehentlichen Kontakt mit der scharfen Kette zu vermeiden. Auch eine sich nicht bewegende Kette kann schwere Verletzungen beim Bediener oder anderen Personen in der Höhe verursachen.
- Sichern Sie die Maschine während des Transports.

Langzeitaufbewährung

Kraftstoff- und Oltanks an einem gut belufteten Ort leeren. Den Kraftstoff in zugelassenen Kanistern an einem sicheren Ort aufbewahren. Führungsschienenschutz

montieren. Gerät reinigen. Siehe die Anweisungen unter der Überschrift Wartungsplan.

Starten und stoppen

WARNING! Vor dem Start ist Folgendes zu beachten:

Beim Starten der Motorsäge muss die Kettenbremse eingeschelt sein, um die Gefahr eines K contacts mit der rotierenden Kette zu verhindern.

Die Motorsäge nicht starten, ohne dass Schiene, Kette und ähnliche Abdeckungen montiert sind. Andernfalls kann sich die Kupplung offen und Verletzungen verursachen.

Das Gerät auf einen festen Untergrund stellen. Sorgen Sie dazu, dass Sie fest und sicheren stehen, und dass die Kette nicht mit einem Gegenstand in Berührung kommt kann.

Sorgen Sie davon, dass sich im Arbeitsbereich keine Unbefugten aufhalten.

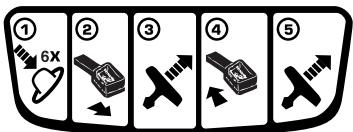

Kalter Motor

Starten: Die Kettenbremse muss eingeschaltet sein, wenn die Motorsäge gestartet wird. Die Bremse aktivieren, indem der Handschutz nach vorn geführt wird. (21)

1. Kraftstoffpumper: Mehrmals auf die Gummiblase der Kraftstoffpumper drücken, bis diese sich mit Kraftstoff zu füssen beginnnt. Die Blase braucht nicht ganz gefüllt zu werden. (24)
2. Choke: Den blauen Choke/Startgas-Hebel vollständig (bis zur Stellung FULL CHoke) hersausziehen. Wenn der Choke komplett herausgezogen ist, wird automatisch eine korrekte Startgasposition eingestellt. (22)

Startgas: Mit dem Kombinationshebel Choke/Startgas erhält man Startgas, wenn der Hebel in Choke-Lage steht. (23)

Starten

Den vorderen Griff mit der linken Hand umfassen. Mit dem rechten Fuß in den hinteren Griff treten und die Motorsäge gegen den Boden drücken.

1. Den Startgriff mit der rechten Hand fassen und das Startseil bis zum ersten Widerstand (die Starterklinken rasten ein) langsam hersausziehen, danach das Teil schnell und kraftvoll hersausziehen, bis der Motor startet.

Das Startseil niemals um die Hand wickeln. (26)

ACHTUNG! Das Starteil nicht ganz Herausziehen und den Startgriff aus ganz Herausgezogener Lage nicht loslassen. Schäden am Gerät konnten die Folge sein.
4. Sobald das typische Zündgeräusch des Motors zu vernehmen ist, den Chokehebel einschieben. (22)
5. Weitere Startversuche machen, bis der Motor anspringt. (27) Lassen Sie den Motor 30 Sekunden lang warm laufen und drücken Sie anschließend den Gashebel, um einen normale Drehzahl einzustellen.

Da die Kettenbremse immer noch eingeschaltet ist, muss die Motorenrehzahl so schnell wie möglich auf Leerlauf heruntergeregt werden, was durch kurzzes,omaliges

Drucken des Gashebels erreicht wird. Dadurch vermeiden Sie unnöttigen Verschleib an Kapplung, Kupplungstrommel und Bremsband.

Hinweis! Die Kettenbremse zusückstellen, indemn der Handschutz (mit der Markierung „PULL BACK TO RESET") nachhton zum Griffbühl gefuhr wird. Die Motorsäge ist damit einsatzbereit. (28) Hinten an der Säge (A) befinden sich vereinfachte, illustrierte Schritt-für-Schritt-Starthinweise.

Warmer Motor

Startvorgang wie bei kaltem Motor, der Chokehebel wird jedoch nicht in Choke-Lage gefuhrt. Den Gashebel in Startposition bringen, indemn der blaue Heibel in ChokeLage gefuhrt und gleich wieder eingeschoben wird. (25)

WARNING! Das Einatmen der Motorabgase, des Kettenölnebs und des Staubs von Sägespänen über länger Zeit kann eine Gefahr für die Gesundheit darstellen.

Die Motorsäge niemals starten, ohne dass Schiene, Sägekette und ähnliche Abdeckungen korrekt montiert sind. Siehe die Anweisungen unter der Überschrift Montage. Ohne montierte Führungsschiene und Kette kann sich die Kupplung offen und schwere Schäden verursachen. (29)
Die Kettenbremse muss beim Starten der Motorsäge eingeschaltet sein. Siehe die Anweisungen unter der Überschrift Starten und Stoppen. Die Motorsäge nicht "aus der Hand" anwerfen. Diese Methode ist äußertst gefährlich, da man keinlich die Kontrolle über die Motorsäge verliert. (30)
Das Gerät niemals im Innenbereich starten. Seien Sie sich der Gerfahr bewusst, die das Einatmen von Motorabgasen birt!
- Bei der Arbeit auf die Umgebung achtungen und sicherstellen, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommt können.
Die Motorsäge stets mit beiden Händen halten. Mit der rechten Hand den hinteren Griff und mit der linken den vorderen Griff umfassen. Alle Benutzer, ob Links-oder Rechtshänder, müssen die Handgriffe so greifen. Fest umfassen, sodass Daumen und Finger den Handgriff umschieden. (31)

Stoppen

Zum Abstellen des Motors Stopp-Taste drucken. (32)

Vor jeder Anwendung: (33)

1 Kontrollieren, ob die Kettenbremse ordnungsgemäß Funktioniert und unbeschädigt ist.
2 Kontrollieren, ob der wichtere Rechtshandschutz unbeschädigt ist.
3 Kontrollieren, ob die Gashebelsperre ordnungsgemäß Funktioniert und unbeschädigt ist.

1. Sicherstellen, dass der Stoppschalter Funktionstüchtig und unbeschädigt ist.
   5 Kontrollieren, ob sãmtliche Handgriffe frei von Öl sind.
   6 Kontrollieren, ob das Vibrationsdämpfungssystem Funktioniert und unbeschädigt ist.
   7 Kontrollieren, ob der Schalldämpfer fest sitzt und unbeschädigt ist.
   8 Kontrollieren, ob samtliche Teile der Motorsäge vorhanden, fest angezogen und unbeschädigt sind.
   9 Kontrollieren, ob der Kettenfänger an seinem Platz sitzt und unbeschädigt ist.

10 Kettenspannung überprüfen.

Allgemeine Arbeitsvorschriften

WICHTIG!

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit einer Motorsäge. Diese Information kann natürlich in keiner Weise die Ausbildung und langjährige Erfahrung eines Fachmanns ersetzen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollen den Sie einen Fachmann um Rat Fragen. Wenden Sie sich an ihren Fachhändler, ihre Serviceworkstatt oder einen erfahrenen Motorsägenfuhrer. Vermeiden sie jeder Arbeit, für die sie nicht ausreichend qualifiziert sind!

Vor der Benutzung der Motorsäge müssen Sie wissen, was ein Rückschlag ist, und wie er vermieden werden kann. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag.

Vor der Benutzung der Motorsäge mussen Sie den Unterschied verstehen zwischen dem Sagen mit der Unterseite bzw. Oberseite der Führungsschiene. Siehe die Anweisungen unter den Überschriften Vorbeugende Maßnahmen gegen Rückschlag und Sicherheitsausrüstung des Geräts.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift persönliche Schutzausrüstung.

Grundlegende Sicherheitsvorschriften

1 Behalten Sie die Umgebung im Auge:
Um sicherzustellen, dass weder Menschen noch Tiere oder andere ihre Kontrolle über das Gerä beinfüssen können.
- Um zu verhindern, dass Menschen oder Tiere mit der Sägekette in Berührung kommt oder von einem fallenden Baum verletzt werden.

ACHTUNG! Befolgen Sie die oben genannten Punkte, aber benutzten Sie nie eine Motorsäge, ohne die Möglichkeit zu haben, bei einem eventuellen Unfall Hilfe herbeizurufen.

2 Vermeiden Sie es, das Gerat bei schlechtem Wetter zu benutzten. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Käte usw. Bei schlechtem Weter ist das Arbeitsen nicht nur ermudend, es konnen außerdem gefährliche Arbeitsbedingungen entstehen, z.B. glatter Boden, unberechenbare Fällrlichtung des Baumes usw.
3 Beim Absägen von keinen Ästen ist Vorsicht geboten, und das Sägen in Buschen ist zu vermeiden (= viiele Åste gemeinschaft). Kleine Åste können nach dem Absägen in der Sägekette hangenbleiben, gegen den

Anwender geschleudert werden und schwere Verletzungen verursachen.

4 Sicherstellen, dass Sie sichere gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Lächer, Gruben usw.), wenn Sie unvermittelt ihren Standort wechseln. Beim Arbeitsen auf abschüssigem Boden immer sehr vorsichtig sein.
5 Beim Sagen von Bäumen, die unter Spannung stehen, außerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsagen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle stehen oder den Sageschnitt falsch setzen, konnte der Baum Sie oder das Gerat so treffen, dass Sie die Kontrolle verlieren. Beide Fälle konnen schwere Verletzungen zur Folge haben.
6 Bei Standortwechseln wird die Sägekette mit der Kettenbremse geschichert und der Motor abgestellt. Die Motorsäge mit Führungsschiene und Sägekette nach hinten gerichtet traben. Bei längeren Wegen und Transporten muss ein Führungschienenschutz verwendet werden.
7 Beim Abstellen der Motorsäge auf den Boden die Sägekette mit der Kettenbremse sichern und das Gerät immer im Auge gehalten. Bei längeren Arbeitsunterbrechungen sollen der Motor abgestellt werden.

WARNING! Gelegentlich setzen sich Splitt im Kupplungsdeckel fest, wodurch die Kette blockieren kann. Zur Reinigung grundsätzlich den Motor abstellen.

Grundregeln

1 Wenn man verstanden hat, was ein Rückschlag ist und wie er entstehen, kann man das Überraschungsmoment verringern oder beseitigen. Eine Überraschung erhöht die Unfallgefahr. Die meisten Rückschläge sind schwach, eine einzeln jedoch blitzschnell und sehr kraftvoll auftreten.
2 Die Motorsäge immer in einem festen Griff halten, mit der rechten Hand am hinteren Handgriff und der linken Hand am vorderen Handgriff. Daumen und Finger sollen die Handgriffe fest umschreiben. Alle Anwender, ob Links- oder Rechtshänder, sollen die Handgriffe so greifen. Durch diesen Griff kann man die Rückschlagkraft am besten verringern und gleichzeitig die Kontrolle über die Motorsäge behalten. Die Handgriffe nicht loslassen!
3 Die meisten Rückschlagunfälle reignen sich beim Entasten. Der Anwender hat davon zu sorgen, dass er fest und)sicher stelt und keine Gegenstände am Boden liegen, uber die er stolpern konnte, so dass er sein Gleichgewicht verliert.

Durch Unachtsamkeit kann der Rückschlagbereich der Führungsschiene einen Ast, einen nahen Baum oder einen anderen Gegenstand berühren und einen Rückschlag auslösen.

Das Werkstück stets beobachten. Sind die gesagten Abschnittte kein und leicht, konnen sie sich in der Sägekette verfangen und gegen den Bediener geschleudert werden. Auch wenn dies allein nicht immer gefährlich sein muss, konnen Sie überscht werden und die Kontrolle über die Säge verlieren. Niemals gestapelte Stämme oder Äste sagen, sondern sie erst auseinanderziehen. Jeweils nur einen Stamm oder einen Abschnitt sagen. Die abgesagteten Abschnittte

entfern, um die Sicherheit des Arbeitsbereichs zu bewahren.

4 Die Motorsäge darf niemals über Schulterhöhe benutzt werden, und es ist zu vermeiden, mit der Schienenspitze zu sagen. Die Motorsäge niemals mit nur einer Hand halten und benutenz. (34)
5 Um ihre Motorsäge voll unter Kontrolle zu haben, müssen Sie fest und sichere stehen. Arbeiteten Siemals auf einer Leiter stehend, oben auf einem Baum oder in anderen Positionen, in denen Sie keinen festen Grund unter den Fußen haben, auf dem Sie sichere stehen. (35)
6 Immer mit hoher Kettengeschwindigkeit sagen, d.h. mit Vollgas.
7 Beim Sägen mit der Oberseite der Führungsschienealanders vorsichtig sein,d.h. wenn von der Unterseitedes Objektsgesagt wird.Diese Technik wird als Sagenmit schiebender Kette bezeichnete.Die Sägeketteschiebetthere die Motorsage nach hinten zumAnwender.Bei klemmender Sägekette kann dieMotorsage zurück zum Bediener geschleudert werden.
8 Wenn der Anwender die nach hinten schiebende Kraft der Motorsäge nicht durch seine Körperkraft ausgleich, besteht die Gefahr, dass die Motorsäge sich so welt nach hinten schietb, dass nur noch der Rückschlagbereich Kontakt mit dem Baumstamm hat und ein Rückschlag ausgelöst wird. (36)

Das Sägen mit der Unterseite der Führungsschiene, d.h. von der Oberseite des Baumstammes nach unten, wird als Sägen mit ziehender Kette bezeichnet. Die Motorsäge wird zum Baumstamm hingezogen und die Vorderkante des Motorsägenkorpers fungiert als natürliche Stütze am Stamm. Beim Sägen mit ziehender Kette hat der Anwender eine bessere Kontrolle über die Motorsäge und über den Rückschlagbereich der Führungsschiene.

9 Die Anweisungen zum Scharfen und Warten der Führungsschiene und Sägekette sind zu befolgen. Beim Auswechseln der Führungsschiene und Sägekette sind nur von uns empfohlene Kombinationen zu verwenden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.

Grundlegende Sägetechnik

WARNING! Die Motorsäge beim Einsatz niemals nur mit einer Hand halten. Die Motorsägelässt sich mit nur einer Hand nicht saicher bedienen. Die Griffe stets mit beiden Händen fest und sieher halten.

Allgemeines

• Immer mit Vollgas sagen!
• Nach jedem Sageschnitt den Motor im Leerlauf laufen lessen (wenn der Motor längere Zeit mit der Höchstdrehzahl lauft, ohne belastet zu werden, d.h., wenn der Motor nicht den beim Sagen durch die Sägekette erzeugten Widerstand verwärt, können schwere Motorschäden die Folge sein).
  Von der Oberseite sagen = Mit "ziehender" Kette sagen.
• Von der Unterseite sagen = Mit "schiebender" Kette sagen.

Beim Sägen mit "schiebender" Kette besteht erhöthe Rückschlaggefahr. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag.

Bezeichnungen

Ablängen = Allgemeine Bezeichnung für das Durchsagen von Baumstätmen.

Entasten = Absagen von Ästen von einem gefällten Baum. Brechen = Wenn z.B. der Baumstamm bricht, der abgelängt werden soll, bevor der Sageschnitt vollendet ist.

Vor jeder Ablängung sind fünf wichtige Faktoren zu berücksichtigten.

1 Die Schneidausrüstungarf nicht im Sageschnitt festgeklemmt werden.
2 Der Baumstammarf nicht abbrechen.
3 Die Sägekette darf während des Durchsagens und danach weder den Erdboden noch einen anderen Gegenstand berühren.
4 Besteht Rückschlaggefahr?
5 Haben die Glandestruktur und die Beschaffenhheit der Umgebung einen Einfluss darauf, wie sicher Sie geben und stehen können?

Ob die Sägekette festklemmt oder der Baumstamm bricht, ist von zwei Faktoren abhängig: Wie der Baumstamm vor und nach dem Ablängen gestützt wird und ob er unter Spannung stehen.

Das Festklemmen und Brechen kann in den meisten Fällen vermieden werden, in dem in zwei Arbeitsgängen abgelängt wird, d.h. von der Oberseite und von der Unterseite. Es gilt ganz einfach die "Neigung" des Baumstamms zu eliminieren, die Sagekette festzuklemen oder zu brechen.

WICTIG! Wenn die Sägekette im Sägeschnitt festklemmt, den Motor abstellen! Nicht versuchen, die Motorsäge mit Gewalt hersauszuziehen, weil Verletzungsgefahr durch die Sägekette besteht, wenn die Motorsäge plötzlich freikommen. Einen Hebarm benutzen, um die Motorsäge freiizubekommen.

Die nachfolgenden Punkte sind eine theoretische Durchsicht der tatsächigen Situationen, in die ein Motorsagenfuhrer geraten kann.

Entasten

Beim Entasten von dickeren Ästen gilt dasselbe Prinzip wie beim Ablängen.

Beschwerliche Äste sind Stück für Stück abzulängen.

Ablängen

WARNING! Niemals versuchen, gestapelte oder dicht beileinander liegende Stämme zu sagen. Solches Vorgehen steigert die Rückschlaggefahr und somit das Risiko einer schweren oder lebensgefährlichen Verletzung erheblich.

Bei einem Stapel mit Stämmen ist jeder zu sagende Stamm vom Stapel wegzubewegen, auf einen Sägebock o. Å. zu legen und einzeln zu sagen.

Die gesagten Abschnittte aus dem Arbeitsbereich entfernen. Wenn sie im Arbeitsbereich liegen bleiben, erhöhen sie sowohl das Risiko für einen versehentlichen Rückschlag als auch die Stolpergefahr beim Arbeitern.

Der Stamm liegt auf dem Erdboden. Es besteht keine Gefahr, dass die Sägekette festklemmt oder der Baumstamm bricht. Es besteht jedoch die Gefahr, dass die Sägekette nach dem Durchsagen des Erdboden berührt. Von oben durch den ganzen Stamm sagen. Am Ende des Sageschnittes ist Vorsicht geboten, um zu verhindern, dass die Sägekette den Erdboden berührt. Mit Vollgas weiterarbeiten, aber vorsichtig sein. (37)

Wenn die Möglichkeitvorhanden ist (=) kann der Stamm gedreht werden?), sollte der Stamm zu 2/3 durchgesagt werden.

Den Stamm dann drehen, um das restliche Drittel des Stammes von oben durchzusagen.

Der Stamm wird an einem Ende gestützt. Es besteht groBe Gefahr, dass er bricht.

Zuerst von unten sagen (etwa 1/3 des Stammdurchmessers).

Das Durchsagen von oben beenden, bis die Sageschnitte aufeinander treffen.

Der Stamm wird an beiden Enden gestützt. Es besteht groBe Gefahr, dass die Sägekette eingeklemmt wird.

Zuerst von oben sagen (etwa 1/3 des Stammdurchmessers).

Dann von unten sagen, bis die Sageschnitte aufeinander treffen.

Technik beim Fällen von Bäumen

WICHTIG! Es ist viel Erfahrung erforderlich, um einen Baum zu fällen. Ein unerfahrrener

Motorsagenanwender sollte keine Bäume fällen.

Meiden Sie alle Arbeitsen, für die Sie sich nicht ausreichend qualifiziert fühlen!

Sicherheitsabstand

Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nachstgelegen den Arbeitsplatz soll 2 1/2 Baumlängen betragen. Sorgen Sie dazu, dass sich in thisem Gefahrenbereich weder vor noch nach dem Fällen,jemand aufhalt. (38)

Fällrichtung

Beim Bäumefällen ist es wichtig, dass ein Baum nach dem Fällen kein abzulängen und zu entasten ist. Der Anwender soll in der Höhe des gefällten Stammes sicheren gehen und stehen können.

Nachdem sich der Anwender für die Fällrichtung des Baumes entschieden hat, muss er dessen natürliche Fallrichtung beurteilen.

Folgende Faktoren sind damit zu berücksichtigten:

• Neigung
  Krummschaftigkeit
• Windrichtung
  Anordnung der Aste
• Evtl. Schneegewicht
• Hindernisse in Reichweite des Baums: z. B.andere Bäume, Stromleitungen, Straßen und Gebäude.
  Den Stamm auf Schäden und Fäulnis untersuchen; dadurch erhöht sich die Wahrscheinlichkeit, dass der Baum sich lost und fällt, bevor Sie damit rechnen.

Nach Berücksichtigung dieser Faktoren kann der Anwender gezwungen sein, die natürliche Fallrichtung des Baumes zu akzeptieren, da es unmöglich oder zu gefährlich ist, den Baum in die gewündte Richtung zu fällen.

Ein anderer wichtiger Faktor, der nicht die Fällrichtung, wohl aber die persönliche Sicherheit des Anwenders beeinflussst, ist das Überprüfen des zu fällenden Baumes auf beschädigte oder abgestorbene Åste, die den Anwender während der Fallarbeit verletzen können, wenn sie abbrechen.

Es ist absolut zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfüngt. Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es besteht sehr große Unfallgefahr. Siehe die Anweisungen unter der Überschrift Vorgehen bei einer mißgläckten Fällung.

WICHTIG! Bei gefährlichen Arbeitsmomenten beim Fällen sollen den die Gehorschützer direkt nach Beendigung des Sägevorgangs hochgeklappt werden, damit Gerausche und Warnsignale wahrgenommen werden können.

Enfernen von Åsten im unteren Stammbereich und Rückzugsweg

Den Stamm bis auf Schulterhöne entasten. Dabei ist es am sidersten, von oben nach unter zu arbeiten und den Stamm zwischen Körperp and Motorsäge zu haben.

Unterholz rund um den Baum entfernen und auf evtl. Hindernisse achten (Steine, Åste, LÖcher usw.), so dass ein leichter Rückzugsgweg gesichert ist, wenn der Baum zu fallen beginnt. Der Rückzugsgweg solle etwa 135^ schrag hinter der geplanten Fällrichtung des Baumes liegen. (39)

1 Gefahrenbereich
2 Rückzugsweg
3 Fällrichtung

Fallen

WARNING! Wir raten unerfahrenen Anwendern davon ab, einen Baumstamm mit einer Schierenänge zu fällen, die kleiner ist als der Stammdurchmesser!

Gefällt wird mit drei Sageschnitten. Zuerst wird eine Kerbe geschritten, d.h. ein Schnitt von oben und ein Schnitt von unter, dann wird der eigentliche Fällschnitt gesagt. Wenn diese Sageschnitte richtig ausgeführten werden, kann man die Fällrichtung sehr/genau bestimmten.

Kerbe

Beim Schneiden einer Kerbe beginnt man mit dem Sägeschnitt von oben. Rechts vom Baumstamm stehen und mit ziehender Kette sagen.

Dann einen Sageschnitt von unter machen, der genau auf den Sageschnitt von oben trifft. (40)

Die Schnittiefe der Kerbe soll etwa 1/4 des Stammdurchmessers und der Winkel zwischen dem oberen und unteren Schnitt mindestens 45^ betragen.

Der Schnittpunkt der beiden Schnitte wird als Kerbschnittlinie bezeichnet. Die Kerbschnittlinie soll exact horizontal verlaufen undleichzeitig einen rechten Winkel (90^) zur Fallrichtung bilden. (41)

Fällschnitt

Der Fällschritt wird von der anderen Seite des Stammes ausgeführten und muss absolut horizontal verlaufen. Links vom Baumstamm stehen und mit ziehender Kette sagen.

Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der Horizontalebene des Kerbschnitts anbringen.

Die Rindenstütze (falls montiert) hinter dem Brechmaß ansetzen. Mit Vollgas sagen und mit der Sägekette/

Führungsschiene langsam in den Baumstamm schneiden. Aufpassen, ob sich der Baumstamm entgegengesetzt zur Fällrichtung bewegt. Einen Fällkeil oder einen Fällheber in den Fällschnitt schieben, sobald die Schnitttiefe dies gestattet. (42)

Der Fällschritt soll parallel zur Kerbschnittlinie abschieden, so dass der Abstand zwischen beiden Schnitten mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesagte Teil des Stamm wird als Brechmaß bezeichnet.

Das Brechmaß Funktioniert wie ein Scharnier, das die Richtung des fallenden Baumstamms bestimmt. (43) Man verliert vollig die Kontrolle über die Fallrichtung des Baumes, wenn das Brechmaß zu Klein oder durchgesagt ist oder when Kerb- und Fällschnitt an falscher Stelle ausgeführten wurden.

Wenn Kerb- und Fällschnitt ausgeführrt sind, soll der Baum von selbst oder mit Höhe von Fällkeil oder Fällheber fallen. Wir empfehlen eine Führungsschienenlänge zu benutzen, die größter ist als der Stammdurchmesser, sodass Kerbund Fällschnitt mit einem sog.einfachen Sageschnitt ausgêhrt werden konnen. Siehe die Anweisungen unter der Überschrift Technische Daten hinsichtlich der Schienenlängen, die für Ihr Motorsagenmodell empfohlen werden. Es gibt Methoden zum Fällen von Bäumen, deren Stammdurchmesser größter ist als die Führungsschienenlänge. Bei solchen Methoden besteht große Gefahr, dass der Rückschlagbereich der Führungsschiene mit einem Gegenstand in Berührung kommt.

Vorgehen bei einer mißgläckten Fällung

Herunterholen eines gefällten und festgeklemmten Baumstamms

Esistehr gefährlich,einen Baum zu entfernern,der sich beimFällenverfangenhat.EsbestehtsehrgroBe Unfallgefahr.

Niemals den Baum sagen, auf den sich ein anderer gefällter Baum stützt.

Niemals im Gefahrenbereich von hangenden, festgeklemmten Bäumen arbeiten.

Am{sicherstenist die Benutzung einerWinde.

Am Traktor
Tragbar

Sagen in Baumstammen und Åsten, die unter Spannung stehen

Vorbereitungen: Versuchen Sie Herauszufinden, in welche Richtung die Spannung wirkt und wo die Bruchstelle liegt (= die Stelle, an der das Holz brechen wurde, wenn die Spannung zusätzlich erhöht wurde).

Überlegen Sie, wie die Spannung am sichersten beseitigt werden kann, und ob Sie dies schaffen. Ist die Situation zu kompliziert, gibt es nur eine sichere Methode)namlich anstelle der Motorsage eine Winde zu benutzen.

Allgemein gilt:

Stellen Sie sich an eine Stelle, an der Sie nicht Gefahr laufen, getroffen zu werden, wenn der Baumstamm/Ast von der Spannung befrei wird.

Machen Sie einen oder mehrere Sageschnitte an oder in der Höhe der Bruchstelle. So tief sagen und so viele Schnittte machen wie erforderlich sind, um die Spannung im Baumstamm/Ast so zu halten, dass der Baumstamm/Ast an der Bruchstelle bricht.

Einen Baumstamm, der unter Spannung liegt, nie ganz durchsagen!

Muss der Baum/Ast durchsagt werden, sind zwei oder drei Schnitte im Abstand von 3 cm und mit einer Tiefe von 3-5 cm vorzunehmen.

Fortfahren und tiefer sagen, bis sich die Spannung und Verklemmung des Baums/Astes lost.

Ist die Spannung gelockert, den Baum/Ast von der gegenüberliegenden Seite sagen.

Vorbeugende Maßnahmen gegen Rückschlag

WARNUNG! Ein Rückschlag kann blitz-schnell, plötzlich und sehr kraftvoll auf-treten. Motorsäge, Führungsschiene und Sägekette können auf den Anwender zu geschleudert werden. Ist die Sägekette in Bewegung, wenn sie den Anwender trifft, konnen schwere undsofar lebensgefahr-liche Verletzungen verursacht werden. Deshalb ist es wichtig zu wissen, wie ein Rückschlag verursicht wird, und wie er durch Vorsicht und die richtige Sägetechnik vermieden werden kann.

Was ist ein Rückschlag?

Rückschlag ist die Bezeichnung für eine plötzliche Reaktion, bei der Motorsäge und Führungsschiene von einem Gegenstand zurückprallen, der mit einem Teilstück der Führungsschienenspitze in Berührung gekommen ist, dem sogenannten Rückschlagbereich. (44)

Ein Rückschlag ist immer in Richtung der Führungsstehende gerichtet. Am früfigsten erfolgt der Stöß von Motorsäge und Führungsstehende nach oben und nach halten zum Anwender. Rückschläge erfolgen aber auch in andere Richtungen, je nachdem in welcher Stellung sich die Motorsäge in dem Augenblick befindet, in dem der Rückschlagbereich mit einem Gegenstand in Berührung kommt.

Ein Rückschlag kann nur eintreffen, wenn der Rückschlagbereich einen Gegenstand berührt. (45)

Entasten

WARNING! Die meisten Rückschlagunfälle erignen sich beim Entasten. Nicht den Rückschlaggefahr sector der Führungssschiene nutzen! Außerst vorsichtig vorgehen und vermeiden, dass die Führungssschienenspitze in Kontakt mit dem Stamm, anderen Åsten oder Gegenständen kommt. Außerst vorsichtig vorgehen bei unter Spannung stehenden Åsten. Sie können zurückfedern und dazu führen, dass der Bediener die Kontrolle verliert und sich verletzt.

Sorgen Sie darüber, dass Sie sicher gehen und stehen können! Arbeitsen Sie von der linken Seite des Stammes aus. Arbeitsen Sie so nahe wie möglich an der Motorsäge, dann haben Sie die Beste Übersicht. Nach Möglichkeit soll das Gewicht der Säre auf dem Stamm ruhen.

Ändern Sie ihren Standort nur, wenn sich der Stamm zwischen Ohnen und der Motorsäge befindet.

Ablängen des Stamms in Stammabschnitte

Siehe die Anweisungen unter der Überschrift Grundlegende Sägetechnik.

Allgemeines

Der Bediener darfur die Wartungs- und Servicearbeiten ausführten, die in dieser Bedienungsanleitung beschreiben sind. Größere Eingriffe sind von einer autorisierten Serviceworkstatt auszuführen.

Vergasereinstellung

Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur Reduzierung schädlicher Abgase konstruiert und hergestellt.

Funktion

Die Motordrehzahl wird mit Hilfe des Gashebels über den Vergaser geregelt. Im Vergaser werden Luft und Kraftstoff gemischt. Dieses Kraftstoff-Luft-Gemisch ist regulierbar. Nur bei korrekter Einstellung erbring das Gerät die volte Leistung.
- Mit der Schraube T wird die Position des Gashebels im Leerlauf geregt. Durch Drehen der Schraube im Uhrzeitigersinn wird eine höhere Leerlaufdrehzahl eingestellt, durch Drehen gegen den Uhrzeitigersinn eine niedrigere.

Grundeinstellung und Einfahren

Die Grundeinstellung des Vergasers wird beim Probetauf im Werk vorgenommen. Die Feineinstellung ist von einer davon ausgebildeten, fachkundigen Person auszuführen. Empf. Leerlaufdrehzahl: Siehe das Kapitel Technische Daten.

Feineinstellung des Leerlaufs

Den Leerlauf mit der Schraube T einstellen. Falls eine Einstellung notwendig ist, bei laufendem Motor die Schraube T im Uhrzeigersinn drehen, bis die Kette mitläuft. Dann wieder herausdrehen (gegen den Uhrzeigersinn), bis die Kette still stiert. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in allen Positionen gleichmäß lang und noch eine gute Spanne bis zu der Drehzahl besteht, bei der sich die Kette zu drehen beginnnt.

WARNING! Wenn sich die Leerlaufdrehzahl nicht so einstellen lasst, dass die Kette stehenbleibt, eine Servicewerkstatt aufsuchen. Die Motorsäge erst wieder verwenden, wenn sie korrett eingestellt oder repariert worden ist.

Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge

Hinweis! Für alle Service- und Reparaturarbeiten am Gerät ist eine spezielle Ausbildung erforderlich. Dies gilt besonder für die Sicherheitsvorrichtungen des Gerats. Besteht das Gerät eine der nachstehend aufgeführten Kontrollen nicht, empfehlen wir, eine Servicewerkstatt aufzusuchen. Alle Wartungsmaßnahmen, die in dieser Anweisung nicht erwähnt sind, müssen von einem Service-Fachhändler ausgeführten werden. Vor Reparatur oder Wartung den Motor abstellen und das Zündkabel losen.

Kettenbremse mit Handschutz

Kontrolle der Bremsbandabnutzung

Reinigen Sie die Kettenbremse und Kupplungstrommel von Spanen, Harz und Schmutz. Verschmutzung und Abnutzung beeinträchtig den Bremsfunktion. (46)

RegelmäBig kontrollieren, ob die Bremsbanddicke an der am stärksten abgenutzten Stelle noch mindestens 0,6 mm beträgt.

Kontrolle des Handschutzes

Kontrollieren, ob der Handschutz unbeschädigt ist, er darkeine sightbaren Defekte wie z.B. Risse aufweisen.

Den Handschutz nach vorn und wieder zurück führen, um zu kontrollieren, ob er sich leicht bewegen{lätst und an einem Gelenk im Kupplungsdeckel fest verankert ist. (47)

Kontrolle der Trägheitsfunktion

Die Motorsäge mit abgeschaltetem Motor über einen Baumstumpf oder einen anderen stabilen Gegenstand halten. Vorderen Handgriff loslassen und die Motorsäge durch ihr eigenes Gewicht auf den Baumstumpf fallen halten, mit einer Drehung um den hinteren Handgriff.

Wenn die Schienenspitze den Stubben trifft, soll die Bremse auslösen. (48)

Kontrolle der Bremse für die rechte Hand (240e TrioBrake)

Kontrollieren, ob der Rechtshandschutz sich in einwandfreiem Zustand befindet und keine sightbaren Defekte wie z.B. Risse aufweist.

Die Bremse nach vorn/oben führen und kontrollieren, ob sie sich leicht bewegenenläst und fest in ihrem Gelenk am Kupplungsgehause verankert ist.

Die Säge niemals am Bremsbügel tragen oder aufhängen! Dadurch kann der Mechanismus beschädigt und die Funktion der Bremse beeinträchtigt werden. (49)

Kontrolle der Bremswirkung

Die Motorsäge auf stabilem Untergrund abstellen und starten. Dafür sorgen, dass die Sägekette nicht mit dem Erdboden oder einem anderen Gegenstand in Berührung kommt. Siehe die Anweisungen unter der Überschrift Starten und Stoppen.

Halten Sie die Motorsäge mit festem Griff, in dem Sie die Handgriffe fest mit Daumen und Fingern umschlieben.

Geben Sie Vollgas und betätigten Sie die Kettenbremse, in dem Sie das linke Handgelenk gegen den Handschutz drehen. Lassen Sie den vorderen Handgriff nicht los. Die Kette soll sofort stoppen.

Gashebelsperre

• Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet.
• Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.
• Kontrollieren, ob Gashebel und Gashebelspere mit dem dazugehörigen Rückzugfederalsystem leicht Funktionieren.
  Die Motorsäge starten und Vollgas geben. Gashebel loslassen und kontrollieren, ob die Kette stoppt und still stehenbleibt. Dreht sich die Kette, wenn der Gashebel in Leerlaufstellung stehen, muss die Leerlaufeinstellung des Vergasers kontrolliert werden.

Kettenfänger

Kontrollieren, ob der Kettenfänger unbeschädigt ist und im Motorsägenkorper festsitzt.

Rechtshandschutz

Kontrollieren, ob der Rechtshandschutz sich in einwandfreiem Zustand befindet und keine sightbaren Defekte wie z.B. Risse aufweist.

Antivibrationsystem

Die Antivibrationselemente regelmäßig auf Risse und Verformungen überprüfen.

Kontrollieren, ob die Antivibrationselemente zwischen Motoreinheit und Handgriffeinheit fest verankert sind.

Stoppschalter

Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stopstellung geführt wird.

Schalldampfer

Niemals ein Gerät mit defektem Schalldämpfer benuten. Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

Hinweis: Das Funkenfängernetz (A) dieser Maschine ist aausstachbar. (50) Weist das Netz Schäden auf, muss es ausgeweichseit werden. Bei verschmutzem Netz wird das Gerat überhitzt, was zu Schäden an Zylinder und Kolben führt. Verwendten Sie Ihr Gerät nicht, wenn der Schalldämpfer in schlechter Zustand ist. Benutzten Sie keinen Schalldämpfer ohne oder mit defektem Funkenfangnetz.

Ein normaler Heimwerker braucht den Schalldämpfer und das Funkenfängernetz nicht auszuauschen.

Luftfilter

Luftfilter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:

Vergaserstörungen
Startschwierigkeiten
Leistungsminderung
- Unnötigem Verschleiß der Motorteile.
- Unnormal hohem Kraftstoffverbrauch.
- Der Luftfilter wird (3) ausgebaut, nachdem Zylinderdeckel, Schraube (1) und Luftfilterdeckel (2) entfern wurden. Beim Wiedereinbau darauf auf achten, dass der Luftfilter vollig dicht am Filterhalter anliegt. Filter ausschütteln oder abbürsten. (51)

Eine gründlichere Reinigung erfolgt durch Auswaschen des Filters in Seifenwasser.

Ein Luftfilter, der längerere Zeit verwendet wurde, wird Nie vollkommen sauber. Der Luftfilter ist davon in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.

Zündkerze

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

Falsch eingestellter Vergaser.
- Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte).
- Verschmutzter Luftfilter.

These Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig lauft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen einlegeitet werden. Ist die Zündkerze verschutzt, so ist sie zu reinigen; gleichzeitigkeit ist zu prufen, ob der Elektrodenabstand 0,5 mm beträgt. Die Zündkerze ist nach ungebähr einem Monat in Betrieb oder bei Bedarf öfter auszuwechseln. (52)

Hinweis! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.

Wartungsschema

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschrieben.

Tägliche Wartung(alle 5-10 h)	Wöchentliche Wartung(alle 10-25 h)	Monatliche Wartung(alle 25-40 h)
Das Gerät äußlich reinigen.	Die Startvorrichtung, ihr Startseil und die Rückzugfeder kontrollieren.	Bremsband an der Kettenbremse auf Verschleiß kontrollieren. Austauschen, wenn weniger als 0,6 mm an der am stärksten verschlussenen Stelle vorhanden ist.
Die Bestandteile des Gashebels Teile auf Funktionssicherheit prüfen.(Gassperre und Gashebel).	Die Vibrationsdämpfer auf Beschäftigung überprüften.	Kupplungszentrum, Kupplungstrommel und Kupplungsfeder auf Verschleiß überprüften.
Kettenbremse reinigen und auf Funktionssicherheit prüfen. Den Kettenfänger auf Beschäftigungen hin kontrollieren, bei Bedarf austauschen.	Falls erforderlich, Grate an den Schienenseiten planfeilen.	Zündkerze reinigen.Elektronabstand prüfen und ggf. auf 0,5 mm einstellen.
Die Schiene tätig wenden, damit sie gleichmäßig abgenutz wird. Das Schmierungsloch in der Schiene kontrollieren; esarf nicht verstopft sein. Die Kettennut reinigen. Bei Schienen mit Umlenkstern den Stern schmieren.	Vergaserraum reinigen.	Vergaser äußlich reinigen.
Kontrolieren, ob Schiene und Kette ausreichend mit Öl versorgt werden.	Luftfilter reinigen. Bei Bedarf austauschen.	Kraftstofffilter und -schlauch kontrollieren. Bei Bedarf austauschen.
Die Sägekette in Bezug auf sichtbare Risse in Nieten und Gliedern untersuchen, ob die Kette steif ist oder Nieten und Glieder außgewöhnlichen Verschleiß aufweisen. Bei Bedarf austauschen.		Kraftstofftank leeren und innen reinigen.
Kette schären und auf Spannung und Zustand prüfen. Kettenantriebsrad auf Verschleiß kontrollieren, bei Bedarf austauschen.		Öltank leeren und innen reinigen.
Den Luftinlass der Startvorrichtung reinigen.		Alle Kabel und Anschlüsse kontrollieren.
Schrauben und Muttern nachziehen.
Die Funktion des Stoppersalters kontrollieren.
Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff ausläuft.

Technische Daten

	235e	236e	240e	240e TrioBrake
Motor
Hubraum, cm3	34	38	38	38
Hublänge, mm	32	32	32	32
Leerlaufdrehzahl, U/min	3000	3000	3000	3000
Leistung, kW	1,3 / 9000	1,4 / 9000	1,5 / 9000	1,5 / 9000
Zündanlage
Zündkerze	Champion RCJ7Y	Champion RCJ7Y	Champion RCJ7Y	Champion RCJ7Y
Elektrodenabstand, mm	0,5	0,5	0,5	0,5
Kraftstoff- und Schmiersystem
Kraftstofftank, Volumen, Liter	0,3	0,3	0,3	0,25
Leistung der Ölpumper bei 8500 U/min, ml/min	7	7	7	7
Öltank, Volumen, Liter	0,20	0,20	0,20	0,20
Ölpumper, Typ	Automatisch	Automatisch	Automatisch	Automatisch
Gewicht
Motorsäge ohne Führungsschiene und Ketteund mit leeren Tanks, kg	4,6	4,7	4,7	5,0
Geräuschemissionen (siehe Anmerkung 1)
Gemessene Schalleistung dB(A)	115	115	115	115
Garantierte Schalleistung LwA dB(A)	118	118	118	118
Lautstärke (siehe Anmerkung 2)
Äquivalenter Schaldruckwert am Ohr desBedieners, dB (A)	98,6	100,7	100,7	100,7
Äquivalente Vibrationspegel, a hveq (sieheAnmerkung 3)
Vorderer Handgriff, m/s2	2,4	2,1	2,1	2,1
Hinterer Handgriff, m/s2	3,9	2,7	2,7	2,7
Kette und Schiene
Standard-Führungsschiene, Zoll/cm	16/40	16/40	16/40	16/40
Empfohlene Schienenlängen, Zoll/cm	13-18 / 33-46	13-18 / 33-46	13-18 / 33-46	13-18 / 33-46
Effektive Schnittlänge, Zoll/cm	11-17 / 29-43	11-17 / 29-43	11-17 / 29-43	11-17 / 29-43
Teilung, Zoll/mm	0,325/8,3	0,325/8,3	0,325/8,3	0,325/8,3
	3/8 / 9,52	3/8 / 9,52	3/8 / 9,52	3/8 / 9,52
Dicke der Treibglieder, Zoll/mm	0,050/1,3	0,050/1,3	0,050/1,3	0,050/1,3
Antriebsstradtyp/Anzahl Zahne	0,325: 7	0,325: 7	0,325: 7	0,325: 7
	3/8: 6	3/8: 6	3/8: 6	3/8: 6
Kettengeschwindigkeit bei Vollgas, m/s	17,3	17,3	17,3	17,3

Anmerkung 1: Umweltbelastende Gerauschemission gemessen als Schalleistung (L_WA) gemäß EG-Richtlinie 2000/14/EG.
Anmerkung 2: Äquivalente Schaldruckpegel, nach der ISO-Norm ISO 22868, werden berechnet als die zeitgewichtete energetische Summe der Schaldruckpegel bei verschiedenen Betriebsarten. Die typische Ausbreitungsklasse für einen äquivalenten Schaldruckpegel ist eine standardmäßige Ausbreitung von 1 dB (A).
Anmerkung 3: Äquivalente Vibrationspegel, nach der ISO-Norm ISO 22867, werden berechnet als die zeitgewichtete energetische Summe der Vibrationspegel bei verschiedenen Betriebsarten. Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1m / s^2

Führungsschienen- und Kettenkombinationen

Die nachfolgend aufgeführten Schneidausrüstungen werden für die Modelle Husqvarna 235e, 236e, 240e und 240e TrioBrake empfohlen.

Führungsschiene				Sägekette
Länge, Zoll	Teilung, Zoll	Nutbreite, mm	Max. Anzahl Zähne des Umlenksterns	Typ	Länge, Treibglieder (st)
13	0,325	1,3	10T	Husqvarna H30	56
15	0,325				64
16	0,325				66
18	0,325				72
14	3/8		7T	Husqvarna H36	52
16	3/8				56

inch/mm
H30	3/16"/4,8	60°	30°	10°	0,025"/0,65
H36	5/32"/4,5	60°	30°	0°	0,025"/0,65

EG-Konformitätserklarung (nur für Europa)

Wir, Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. [phone], erklaren hiermit unsere alleinige Haftung darauf, dass die Motorsägen der Modelle Husqvarna 235e, 236e, 240e und 240e TrioBrake, auf die sich diese Erläufig bezieht, von den Seriennummern des Baujahrs 2009 an (die Jahreszahl wird im Klarttext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

-vom17.Mai2006,Maschinen-Richtlinie,2006/42/EG
- vom 15. Dezember 2004 "über elektr magnetische Verträglichkeit" 2004/108/EWG.
- vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG.

Für Information betreffend die Gerauschemissionen, siehe das Kapitel Technische Daten. Folgende Normen wurden angewendet: EN ISO 12100-2:2003, CISPR 12:2001, EN ISO 11681-1:2004

Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, hat die EG-Typeprüfung gemäß Antikel 12, Punkt 3b der Maschinen-Richtlinie (2006/42/EG) ausgeführlt. Die Prüfnachweise über die EG-Typeprüfung gemäß Anlage IX haben die Nummern: 0404/09/2047 - 235e, 236e, 240e, 0404/09/2120 - 240e Triobrake.

Weiterhin hat SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, die Übereinstimmung mit der Anlage V zur Richtlinie des Rates vom 8. Mai 2000 "über umweitbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG bestätig. Die Prüfzertifikate haben die Nummern: 26/161/001 - 236e, 240e, 240e TrioBrake, 26/161/002 - 235e.

Die gelieferte Motorsäge entspricht dem Exemplar, das der EG-Typenprüfung unterzogen wurde.

Huskvarna, den 29. Dezember 2009

Ronnie E. Goldman, Technischer Direktor, Handgefuehrte Consumer Produkte. (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation).

Beste klant!

Rechterhandbescherming

Rechterhandbescherming

Originale instruktioner
