GEBRUIKSAANWIJZING TS 400 F HUSQVARNA

HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Partille, Sweden, verklaart dat de machine TS400F voldoet aan de eisen van de volgende RICHTLIJNEN:

• "MACHINES", gewijzigd (89/392/EEC)
• "LAAGSPANNING", gewijzigd (73/23/EEC)
• "CEM" (89/336/EEC)
• "GELUID" (2000/14/EEC)
- "AFGEDANKTE ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR (AEEA)" (2002/96/EG)

NL - Informatie met betrekking tot het milieu

Het symbool op het product of de verpakking betekent dat dit product niet mag worden behandeld als gewoon huishoudelijk afval, maar in plaats daarvan moet worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen. Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Elke machine ondergaat vóór het verlaten van onze fabriek een aantal controlebeurten waarbij alles nauw- keurig gecontroleerd wordt.

Indien u onze instructies strikt naleeft, zal uw machine bij normale werkomstandigheden lang meegaan.

De gebruiksaanwijzingen en de onderdelen uit deze handleiding worden ter informatie opgegeven en zijn niet bindend. De garantievoorwaarden zijn niet geldig bij foutief gebruik of nalatigheid, of bij beschadigingen die te wijten zijn aan de levering, het concept of het gebruik van de machine. Teneinde de kwaliteit van onze produkten steeds te verbeteren, behouden wij ons het recht voor, technische wijzigingen aan te brengen zonder voorafgaande berichtgeving.

De gebruiker kan dit document gebruiken om :

• zich aan de machine te wennen,
• alle toepassingsmogelijkheden te leren kennen,
• ongevallen te vermijden die te wijten zouden zijn aan een verkeerd gebruik, door een persoon die daar niet toe is opgeleid, bij onderhouds- en herstellingswerken of bij het verplaatsen en het vervoer,
• de betrouwbaarheid en de levensduur van de machine te verbeteren,
• in te staan voor een juist gebruik, een regelmatig onderhoud en een snelle reparatie, om zo de herstellingskosten en de duur van de immobilisatie tot een minimum te herleiden.

Deze handleiding dient steeds beschikbaar te zijn op de plaats waar de machine gebruikt wordt. ledere persoon die de machine installeert of gebruikt, dient deze handleiding te lezen en te gebruiken.

Met het oog op een optimale veiligheid, dienen de verplichte technische reglementeringen die van kracht zijn in het land waar de machine gebruikt wordt, eveneens te worden nageleefd.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

De gebruikte pictogrammen op de machines (in kleur) en in de handleiding wijzen op tips i.v.m. uw veiligheid.

VERPLICHTING

Blauwe achtergrond, witte markering : verplichte veiligheid rode markering : bewegingen verboden

WAARSCHUWING

Zwarte driehoek en markering op gele achtergrond : gevaar bij het niet naleven, de gebruiker of derden kunnen gekwetst worden en de machine of het gereedschap kunnen beschadigingen oplopen.

VERBOD

Rode cirkel met of zonder streep : gebruik, aanwezigheid verboden.

AANWIJZING

Informatie - instructie : bijzondere aanwijzingen i.v.m. het gebruik, de controle.

De fabrikant kan in geen geval aansprakelijk worden gesteld bij een verkeerd gebruik van of wijzigingen aan de machine.

Dit symbol betekent dat de machine overeenstemt met de betreffende Europese ritchtlijn.

BIJZONDERE VOORSCHRIFTEN

De afkortmachine is zo ontworpen dat een veilige en betrouwbare werking mogelijk is, indien ze volgens de instructies gebruikt wordt, maar kan toch enig gevaar inhouden voor de gebruiker en kan beschadigingen oplopen ; regelmatige controles op het werkterrein zijn dus noodzakelijk. Controleer :

• of de machine in een technisch perfecte staat verkeert (gebruik voor de voorziene doeleinden, rekening houdend met de eventuele risico's, defecten die de veiligheid in gevaar kunnen brengen, herstellen),
• of een speciale diamantschijf gebruikt wordt voor het afkorten van marmer, steen, graniet, baksteen en bekledingen (gres, faience, keramiek, enz...) met waterkoeling. Het gebruik van andere schijven (schuurschijf, zaag, enz...) is verboden.
• of de machine bediend wordt door (qua scholing, leeftijd, opleiding) bevoegd personeel dat kennis heeft genomen van alle details van de handleiding alvorens het werk aan te vatten; elektrische, mechanische of andere defecten dienen door een bevoegd persoon gecontroleerd te worden (elektricien, verantwoordelijke voor het onderhoud, technicus van de erkende verkoper, enz...),
• of de waarschuwingen en richtlijnen op de machine, nageleefd worden (aangepaste bescherming van het bedienend personeel), en of de machine naar behoren gebruikt wordt (algemene veiligheidsinstructies...),
• of de veiligheid niet in het gedrang wordt gebracht doordat de machine gewijzigd, omgebouwd of aangevuld werd, dit zonder toestemming van de fabrikant,
• of de aanbevolen frequentie van de controle-beurten wordt nageleefd,
• of uitsluitend originele reserve-onderdelen gebruikt worden bij het uitvoeren van herstellingen.

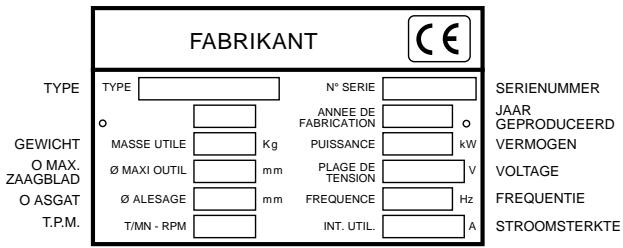

Typeplaatje

FABRIKANT TYPE N° SERIE SERIENUMMER JAAR GEPRODUCEERD VERMOGEN VOLTAGE FREQUENTIE STROOMSTERKTE TYPE ANNEE DE FABRICATION PUISANCE kW V VOLTE FREQUENCY Hz A T/MN - RPM MASSE UTILE Kg Ø MAXI OUTIL mm Ø ALESAGE mm T/MN - RPM

1

Gebruik

- Toepassing : Het zagen van marmer, steen, graniet, baksteen, cement en alle ander bekle-dingen (gres, faience, keramiek, enz...).

- Gereedschap : Diamantschijven voor waterkoeling ∅ 300 mm - 350 mm (D) - Cilinderdoorsnede 25,4 mm (AL). (Inlichtingen bij uw normale leverancier).

Carbide-schijf

Zaagblad

Alle andere toepassingen dan die waarvoor de machine oorspronkelijk bestemd is, zijn verboden (gebruik van een zaagblad, een schuurschijf...).

2

• Snelheid motor : 2.800 toeren/min.
• Rotatiesnelheid schijf : 2.800 toeren/min.
  • Elektrische beveiliging : IP 55

• Snijdiepte (E) :
• bij 90° : ∅ 350 = 100mm - bij 45° : ∅ 350 = 50mm

• bij 90° : ∅ 400 =125mm - bij 45° : ∅ 400 =65mm

• Snijlengte (L) : E = 15 - 580mm
  : E = 50 - 550mm

- Nuttige breedte (rechts) (I): E<110 = 300mm.

: E>110 =285mm

• Afmetingen (mm) L x l x h :
• 1120 x 600 x 1330 (op poten)
• 1120 x 600 x 680 (werkbank)

- Onbelast gewicht : 96 kg

- chassis : 66 kg

- kop : 30 kg

- Afkoeling van de schijf d.m.v. besproeiing in het schijfcarter.

- Minimum-inhoud van de bak : 40 litres.

- Waterpomp : 13 W - débit : 8 l/mn.

• Snoer :
• 230 V : H07-RNF 3 x 1,5² - l. 3 m.
• 400 V : H07-RNF 4 ou 5 x 1,5² - l. 3 m.
• 115 V : H07-RNF 3 x 2,5² - l. 3 m.

MODEL	GELUID-NIVEAU	GELUIDSDRUK NIVEAU	VIBRATIE-NIVEAU
	LWA (DB)EN ISO 3744	LPA (DB)EN ISO 4871	G ENV25349
2kW - 230V	102	82	0,03
2,9kW - 400V	104	97	0,03
1,5kW - 115V	100	78	0,04

3 Controle -Beschrijving van de machine

• Controleer de staat van de machine bij de inontvangstneming.
• Zorg er steeds voor dat ze perfect schoon blijft.
• Controleer regelmatig snoer.
• Blijf bij het werken altijd aandachtig.
• Controleer of het werkstuk goed bevestigd is (abnormale trillingen), en of de platen goed gemonteerd zijn.

ZIE FIG. 1

① Chassis-bak
② Poot
③ Klemhendel kop
④ Waterpomp
⑤ Blokkeerwiel hoogte
⑥ Stelkruk
⑦ Laadwielen
(8) Afvoerplug
⑨ Motor
⑩ Verbreekschakelaar
⑪ Kap
⑫ Schijfcarter
⑬ Kap van carter
⑭ Verwijderbare tafel
⑮ Tafelaanslag
18 Geleider
⑲ Tafelblokkering
(20) Vervoershandvaten
②1 Transportwielen
(22) Bezinktank
⑳ Waterpeil

⑯ Aanslag verwijderbare tafel

⑰ Plaatje met technische kenmerken

4 Verlading - Transport

In drie delen gedemonteerd worden. DE KOP (ZIE FIG 2)

• Schroef de bevestigingsmoer los (M1,M2)
- Verwijder het geheel kop en pomp.

DE TAFEL (ZIE FIG 3)

- Til de tafel wat omhoog zodat de achterste pootjes vrijkomen.

BLOKKERING TAFEL BIJ VERVOER (ZIE FIG 4)

OPVOUWEN POTEN (ZIE FIG 5)

TRANSPORT (ZIE FIG 6)

LADEN (ZIE FIG 7)

OP POTEN ZETTEN (ZIE FIG 8)

5 Controle vóór de eerste ingebruikneming

Voor het in gebruik nemen van de machine, eerst aandachtig de handleiding lezen en uzelf vertrouwd maken met de machine.

Het dragen van gehoorbescherming is verplicht.

De operator moet aan het werk aangepaste beschermingsui-trusting dragen

De werkruimte moet in orde zijn, goed verlicht en vrij van elk ongevalsrisico (geen vochtigheid of gevaarlijke produkten in de nabijheid)

Onbevoegde personen moeten uit de buurt van de werkruimte gehouden worden

Gebruik zaagbladen die geschikt zijn voor het uit te voeren werk (toerental, geometrie, toepassing, enzovoort...).

6 Montage van de schijf

Haal de stekker van de afkortmachine uit het stopcontact.

- Verwijder de twee wieltjes (A) en daarna het veiligheidscarter (B) (ZIE FIG 9).

De moer die de schijf vastklemt is voorzien van een linkse schroefdraad.

Gebruik niet de snelle spanmoer wanneer de machine is uitgerust met een remmotor.

- Verwijder het zijstuk (ZIE FIG 10).

- Breng de schijf op haar plaats.(ZIE FIG 11).

Let op de juiste draairichting die met een pijl is aangegeven op één van de zijkanten (draairichting op de rechterzijkant van de beschermkast)

Controleer of het ondersteuningsvlak van het blad, de flenzen en de spil zuiver is

• De moer (1) aandraaien en blokkeren (2).
• Breng het veiligheidscarter (B) opnieuw op zijn plaats.
• Draai de twee wieltjes (A) opnieuw vast. (ZIE FIG 13).

7 Elektrische aansluiting

• ELECTRISCHE VEILIGHEID :
  De machine mag uitsluitend worden aangesloten op een geaarde 30 mA aardlekschakelaar. Zie onze catalogus indien geen aardlekschakelaar geïnstalleerd is.
• Correct gebruik van de restdifferen-tiaalstroom-inrichting, periodieke controle inbegrepen; voor gereeds-chap geleverd met zo'n inrichting geïntegreerd in de kabel of in de stekkerpen dient reparatie van een beschadigde kabel of stekker te gebeuren door de fabrikant, door één van zijn agenten of door een bekwame reparatiewerkplaats om het risico van een slecht uitgevoerde reparatie te voorkomen.

• Controleer of de spanning van het netwerk overeenstemt met de spanning die op het plaatje op de machine is aangegeven..
• Driefasige motor :

Controleer of de draairichting overeenstemt met het pijltje op de carter : als de motor niet in de gewenste richting draait, wisselt u de twee voedingsdraden om.

- Gebruik eenfasige stekkers van het type 2 P + aarding, of 3 P + aarding / 3 P + N + aarding, in functie van de overeenkomstige spanningen.

- Verlengkabel : de doorsnede van deze kabel moet voldoende zijn voor het elektrisch vermogen; voor de aansluiting op het elektriciteitsnet moet een kabel van het type H07 RNF, met de volgende doorsnede gebruikt worden :

• 3 x 2,5 mm², max 50 m bij 230 V
• 4 of 5 x 1,5 mm², max. 100 m bij 400 V
• 3 x 4 mm², max. 40 m bij 115 V

8 Ingebruikneming

Let altijd goed op

Verwijder de sleutels en het stelge-reedschap voordat u de machine in gebruik neemt

Houd de beschermkast op zijn plaats tijdens het werk

• Vul de waterbak op ( Peil 23 FIG 1 ).
• De waterpomp wordt tegelijk met de motor ingeschakeld.

Gezien elke machine voorzien is van een zelfaanzuigende pomp, wordt de schijf besproeid zodra de motor wordt ingeschakeld.

Goede smering en koeling = optimale standtijd van het zaagblad

Het veiligheidscarter en de motorhouder met leischot zorgen voor een regelmatig verdeelde besproeiing.

- Inschakelen door de groene toets van de schakelaar in te drukken (In optie, vermogensschake laar).

- Om de afkortmachine uit te schakelen, de rode knop indrukken.

Eanfase motor beschermd door een ingebouwde thermische zekering.

- Recht snijden (ZIE FIG 14)

570 mm : dankzij de aanslag (C) wordt vermeden dat vingers tussen de tafel en het frame geklemd raken (ZIE FIG 15).
♂ > 570 et 650 mm :klap de aanslag (C) onder de tafel om de slag te vergroten.

Met behulp van de omkeerbare en verwijderbare geleider, kan volgens hoeken van 45 tot 90° gesneden worden.

Deze geleider is zo gemaakt dat hij in verschillende standen kan worden ingesteld, naast de haakse standen van 0 tot 45° naar links en naar rechts.

10

Afstelling van de diepte

- Het wiel (5) losdraaien en bijstellen met de kruk (6), dan het wiel aandraaien (5) (ZIE FIG 16)

11

Onderhoud (motor verplicht stilleggen)

• Maak de machine regelmatig schoon.
• Vervang het water in de bak (22) dikwijls om de modder te verwijderen, anders kan de perspomp verstopt raken en vroegtijdig slijtage oplopen.(ZIE FIG 17).
• De bakken (1) en (22) overvloedig met water schoonmaken.
• Maak de geleiders van de rolletjes van de tafel zorgvuldig schoon.

Bewaar de machine op een veilige plaats en houd ze buiten het bereik van kinderen

Onderhoud het snijgereedschap zorgvuldig

OPSPOREN VAN DEFECTEN

Indien de machine niet normaal werkt, raadpleeg dan de volgende tabellen om een oplossing te vinden voor het probleem dat zich voordoet.

• De machine werkt niet

OORZAKEN	OPLOSSINGEN
Slechte aansluiting of beschadigd snoer	- Controleer of het snoer goed is aangesloten (stopcontact, verleng-kabel...).- Controleer de voeding-skabel.
Elektriciteitsnet niet onder spanning	- Controleer zelf of laat door een elektricien controleren (smeltzeke-ring, contactdoos...).
Defecte schakelaar, beschadigde motorkabel	- Voor de controle een elektricien of de klantendienst raadplegen.
Beschadigde motor (abnormaal laag toerental, onaan-gename geur...)	- Laat de motor door de klantendienst vervangen.

• De machine raakt moeilijk op gang

OORZAKEN	OPLOSSINGEN
Condensator starten eenfasige motor	- Vervang de conden-sator.
Niet conforme driefasige voeding (op 2 fasen, beschadigde motorkabel)	- Voor de controle de elektricien of de klan-tendienst raadplegen.

• De pomp start niet

OORZAKEN	OPLOSSINGEN
De voedingskabel is slecht aangesloten of beschadigad	- Controleer de voeding-skabel of laat hem controleren.
Er is geen spanning op het circuit of op het stop-contact	- Het circuit of het stop-contact controleren of nalopen.

• Er komt geen vloeistof uit de pomp

OORZAKEN	OPLOSSINGEN
Het is mogelijk dat er zich een luchtbel heeft gevormd in het binnenste van het pomplichaam	- Haal de pomp uit de vloeistof en ondersteun hem daarbij bij de afvoerbuis en dompel hem vervolgens weer onder.
De turbine kan niet meer bewegen	- Schroef de filter los en met een kleine schroe-vedraaier verwijdert u alle restjes uit de werkzone van het wiel

12

Regelingen

• De machine is reeds in onze werkplaatsen afgesteld en hoeft dus niet meer geregeld te worden.
• Bij schokken, het losraken van schroeven en moeren of het ruw hanteren bij het kantelen van de kop, de aanslagschroef (D) bijregelen en de haakse instelling (voor rechtlijnig snijden) controleren
• Om de afstelling van het schuin zagen bij te stellen, de aanslagschroef (E) bijstellen en de moer blokkeren.(ZIE FIG 18).
• Aanpassing diameter 300 en diameter 350 (ZIE FIG 19)

$$ A = \varnothing 3 0 0 $$

$$ B = \varnothing 3 5 0 $$

13

Belangrijke aanbevelingen

• Schroef de schroeven en moeren regelmatig opnieuw vast.
• Wanneer de machine lange tijd niet wordt gebruikt, de schijf goed onderhouden en beschermen.
• Controleer of de schijf behoorlijk besproeid wordt.
• De schijf vastklemmen zoals het hoort.
• Zorg ervoor dat de steunoppervlakken van de schijf, de zijstukken en de spil steeds schoon blijven.

De fabrikant is niet aansprakelijk voor oneigenlijk gebruik, wijziging, aanpassing of motorisering anders dan oorspronkelijk door hem bepaald.

Op de werkplek mag de geluidsdruk groter zijn dan 85 dB (A). In dat geval moet u individuele beschermingsmaatregelen nemen.

14

Reparatie

S

A

V

Wij staan volledig tot uw beschikking om uw machine zo snel en goedkoop mogelijk te repareren (zie adres op keerzijde).

15

Onderdelen

Vermeld bij elke bestelling de aanwijzingen op het typekenplaatje van de machine alsook de referentie van het te vervangen onderdeel. Op die manier verliezen wij minder tijd en kunnen wij de te vervangen onderdelen sneller leveren.

00000000 Artikel-nr (0) Aantal

zie explosietekening

16

De schroothoop

Wanneer de machine definitief afgedankt wordt, dienen de wettelijke modaliteiten nageleefd te worden bij het weggooien ervan.

• Belangrijkste materialen :
  Motor : Aluminium (AL), Staal (AC), Koper (CU), Polyamide (PA)
  ○ Machine : Staalplaat (AC), Gietijzer (FT)

De gebruiksaanwijzingen en wisselstukken opgenomen in dit document zijn gegeven ter titel van inlichting en zijn niet van verbintenis.

Bekommerd over de kwaliteit van onze produkten behouden wij ons het voorrecht elke technische aanpassing te doen ter verbetering.

De fabrikant voor schade.

die berokker

gevolg is van

niet kunnen g

1. CARANTIEVOORWAARDEN

2. GARANTIEVOORWAARDEN Om aanspraak te kunnen mak

Om aanspraak te kunnen man poodzakelijk om bijgaand gara

ingevuld binnen 8 dagen na aank

Husqvarna.

•

Indien u gedurende de gara

problemen mocht hebben met de Solesserviedienst, aangeven, ho

Balesservicedienst aangeven ho beste manier ongelost kunnen wo

tot welke dichtstbijzijnde reparat

wenden.

Aften-Salesservicedienst terug s aankoonfaktuur met schrifteli

geconstateerde probleem en

toepassing van de garantiebepali

(1) a1 = a2 + a_3

Na ontvangst van de machine z onderzoek uitrevoerd worden

onderzoek uitgevoerd worden, v bekend wordt gemaakt

sokenda wordt gemaakt!

1. UITSLUITINGEN

Geen garantie wordt verleend bij

het gevolg zijn van:

- verkeerd gebruik, schade

ofonderhoud, hot gebruik van smoormiddelen

- het gebruik van simeermiddelen door Husqvarna aanbevolen zijn

zuin.

- het gebruik van niet-originele on

- reparaties die uitgevoerd zijn

niet door Husqvarna erkend is,

- het gebruik van beschadigd dijmentgerodechon (wii boys

diamantgereedschap (wi) beve Husovarna gereedschappen aan)

(1) Ausqumä gereuschappen aan,

De goederen zullen op kosten en

Deutsch

GARANTIEBEDINGUNGEN

1. DAUER

Die Garant

Anwender

einen Zeitra

1. UMFANG

- Plaats hier de CE sticker

met reeks Nr

• Colar o autocolante CE

Om recht te hebben op de garantie, is het noodderendezakelijk om binnen de 8 dagen na aankoop, het garantie certifikaat, volledig ingevuld, op te sturen.
