GEBRUIKSAANWIJZING TS 1000 F HUSQVARNA

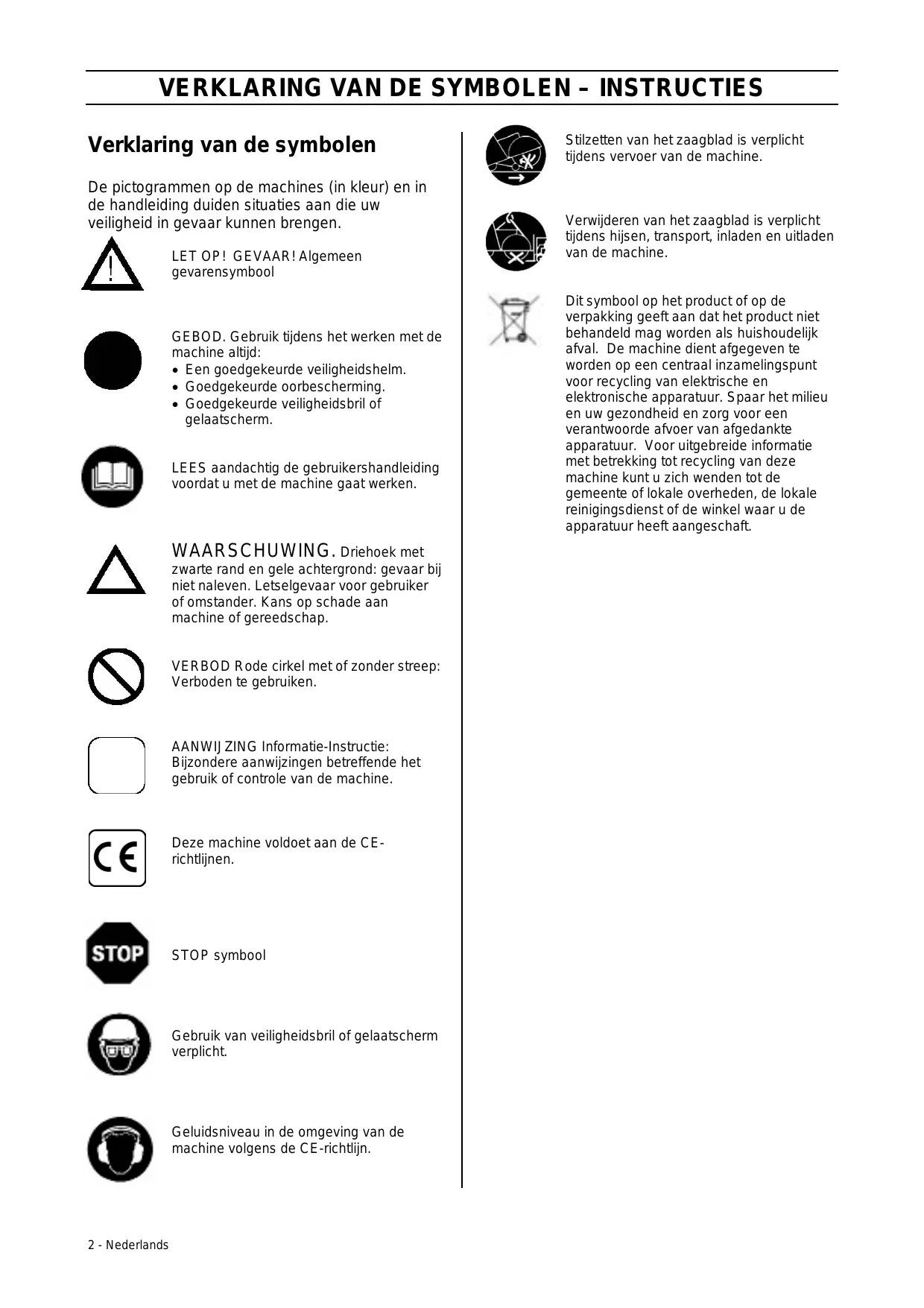

VERKLARING VAN DE SYMBOLEN – INSTRUCTIES

Verklaring van de symbolen De pictogrammen op de machines (in kleur) en in de handleiding duiden situaties aan die uw veiligheid in gevaar kunnen brengen. LET OP! GEVAAR! Algemeen gevarensymbool GEBOD. Gebruik tijdens het werken met de machine altijd:

• Een goedgekeurde veiligheidshelm.
• Goedgekeurde oorbescherming.
• Goedgekeurde veiligheidsbril of gelaatscherm. LEES aandachtig de gebruikershandleiding voordat u met de machine gaat werken. WAARSCHUWING. Driehoek met zwarte rand en gele achtergrond: gevaar bij niet naleven. Letselgevaar voor gebruiker of omstander. Kans op schade aan machine of gereedschap. VERBOD Rode cirkel met of zonder streep: Verboden te gebruiken. AANWIJZING Informatie-Instructie: Bijzondere aanwijzingen betreffende het gebruik of controle van de machine. Deze machine voldoet aan de CErichtlijnen. STOP symbool Gebruik van veiligheidsbril of gelaatscherm verplicht. Geluidsniveau in de omgeving van de machine volgens de CE-richtlijn.

Stilzetten van het zaagblad is verplicht tijdens vervoer van de machine. Verwijderen van het zaagblad is verplicht tijdens hijsen, transport, inladen en uitladen van de machine. Dit symbool op het product of op de verpakking geeft aan dat het product niet behandeld mag worden als huishoudelijk afval. De machine dient afgegeven te worden op een centraal inzamelingspunt voor recycling van elektrische en elektronische apparatuur. Spaar het milieu en uw gezondheid en zorg voor een verantwoorde afvoer van afgedankte apparatuur. Voor uitgebreide informatie met betrekking tot recycling van deze machine kunt u zich wenden tot de gemeente of lokale overheden, de lokale reinigingsdienst of de winkel waar u de apparatuur heeft aangeschaft.

CE-VERKLARING - INHOUDSOPGAVE

Verklaring van conformiteit producent, HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Gothenburg, Sweden, verklaart dat de machine TS1000F voldoet aan de eisen van de volgende RICHTLIJNEN:

"MACHINES", gewijzigd (89/392/EEC) "LAAGSPANNING", gewijzigd (73/23/EEC) "CEM” (89/336/EEC) ”GELUID” (2000/14/EEC) ” AFGEDANKTE ELEKTRISCHE ELEKTRONISCHE APPARATUUR (AEEA) ” (2002/96/EG)9/336/CEE) Christer Carlberg, Operations Manager Husqvarna Construction Products Inleiding Voordat machines onze fabriek verlaten, worden deze altijd uitgebreid gecontroleerd en wordt alles zorgvuldig nagelopen. Wanneer u onze aanwijzingen nauwgezet opvolgt, is onder normale werkomstandigheden een lange levensduur van de machine gewaarborgd. De in deze handleiding gegeven adviezen en getoonde onderdelen dienen uitsluitend ter informatie. Er kunnen geen rechten aan worden ontleend. Voor fouten of nalatigheid of voor schade in verband met de aflevering, het ontwerp of het gebruik van de machine wordt geen enkele garantie gegeven. Wij streven er steeds naar om de kwaliteit van onze producten te verhogen. Daarom behouden we ons het recht voor om technische specificaties zonder voorafgaande aankondiging te wijzigen en verbeteringen door te voeren. Aan de hand van dit document kan de gebruiker:

• de machine leren kennen,
• de gebruiksmogelijkheden van de machine ontdekken,
• voorkomen dat zich ongevallen voordoen door onjuist of onoordeelkundig gebruik en bij onderhoud, reparaties en het verplaatsen en transporteren van de machine,
• de betrouwbaarheid en de duurzaamheid van de machine vergroten,
• zorg dragen voor juist gebruik, regelmatig onderhoud en snelle reparaties, zodat reparatiekosten en -tijd kunnen worden beperkt. Deze handleiding moet altijd op de werkplek aanwezig zijn. Hij moet worden gelezen en gebruikt door iedereen die de machine monteert of gebruikt. Voor optimale veiligheid moeten daarnaast technische voorschriften worden nageleefd die gelden in het land waar de machine wordt gebruikt. Inhoudsopgave

VERKLARING VAN DE SYMBOLEN

FIG. 1 Beschrijving machine

14 - Behuizing aandrijfriemen

6 - Instelwiel kop verplaatzing

9 - Schakelaar aan/uit

21 - Transport opening

10 - Beschermingsgordijn

11 - Instelwiel zaagdiepte

Toegestaan geluid Kracht, LWA dB(A) In ISO 3744

VEILIGHEIDSVOORSCHRIFTEN Algemeen DOEN Gebruik uitsluitend zaagbladen die een hogere maximale snelheid aankunnen dan de as. De fabrikant is niet aansprakelijk voor schade ten gevolge van onjuist gebruik of aangebrachte veranderingen aan de machine. DOEN Wees voorzichtig en neem de veiligheidsvoorschriften in acht bij laden en uitladen van de machine. Gebruik van deze machine is niet zonder gevaar. Voor de veiligheid van de gebruiker en om beschadiging van uw machine te voorkomen dienen de volgende gebruiksvoorschriften in acht te worden genomen:

• Regelmatige controle van de technische staat van de machine (apparaat niet oneigenlijk gebruiken, rekening houden met eventuele risico’s, verhelpen van storingen en gebreken die de veiligheid in gevaar brengen).
• Gebruik een diamantschijf voor watergekoeld zagen (zagen van vers, uitgehard beton en asfalt), gebruik van andere bladen niet toegestaan (slijp- of zaagblad etc...),
• Deskundig personeel (opleiding, training, leeftijd, instructies) dat zorgvuldig de handleiding heeft bestudeerd alvorens de machine te bedienen; elektrische, mechanische storingen of storingen van welke aard dan ook dienen verholpen te worden door een bevoegd reparateur (elektricien, onderhoudsmonteur, erkend reparatiebedrijf, etc...),
• Inachtneming van de op de machine vermelde waarschuwingen en aanwijzingen (persoonlijke bescherming, juist gebruik, algemene veiligheidsvoorschriften...),
• Geen wijzigingen of veranderingen aanbrengen die een veilig gebruik van de machine in gevaar brengen en waarvoor de fabrikant geen toestemming heeft gegeven.
• Uitvoeren van voorgeschreven periodieke controleen onderhoudsbeurten.
• Garantie op originele onderdelen in geval van reparatie. Doen DOEN Bestudeer de gebruikershandleiding en zorg dat u deze volledig heeft begrepen alvorens de machine te gebruiken. DOEN Verwijder geen veiligheidsonderdelen. DOEN Gebruik goedgekeurde beschermingsmiddelen voor ogen, oren, hoofd- en ademhaling. DOEN Houdt altijd afstand van het zaagblad en van andere bewegende delen. DOEN Zorg dat u in noodgevallen de zaag snel kan stopzetten. DOEN Zet eerst de motor uit en laat deze afkoelen voordat u de tank bijvult. DOEN Controleer zaagblad, flensen en assen op beschadigingen alvorens het zaagblad te monteren.

Niet doen NIET DOEN onbevoegden toelaten in de nabijheid van de machine tijdens starten, bijvullen met benzine of wanneer de machine in bedrijf is. NIET DOEN de machine gebruiken in een afgesloten ruimte, zonder ventilatie. NIET DOEN beschadigde materialen of bladen gebruiken. NIET DOEN de zaag gebruiken in ruimten waar zich brandbare stoffen bevinden. Opspringende vonken van de zaag kunnen brand of explosies veroorzaken. NIET DOEN een schijfbeschermer gebruiken die minder dan 180 graden gedraaid kan worden. NIET DOEN weglopen bij de zaag terwijl de motor draait. NIET DOEN werken onder invloed van alcohol of drugs.

TOT GEVOLG HEBBEN . VEILIGHEIDSVOORSCHRIFTEN positie wordt gehouden. De olie mag nooit onder het tweede streepje van het peilglas komen. VOOR INGEBRUIKNAME Lees aandachtig de gebruikershandleiding en raak vertrouwd met de machine voordat u deze gaat gebruiken. Machine met elektrische motor Controleer het volgende: Uitzetten van de motor. ELEKTRISCHE VEILIGHEID: Aansluiting op wisselstroom met 30 mA aardlekschakelaar is verplicht. Indien niet aanwezig, raadpleeg onze catalogus waarin verschillende modellen aangeboden worden. Zorg voor een opgeruimde, goed verlichte en veilige werkplek (afwezigheid van vocht en gevaarlijke stoffen).

Gebruik de noodzakelijke persoonlijke beschermingsmiddelen.

Zorg dat er geen onbevoegden zich in de nabijheid van de machine bevinden. Periodieke controle aardlekbeveiliging; reparaties aan een aardlekbeveiliging die geïntegreerd is in een snoer of stekker, mogen uitsluitend verricht worden door de fabrikant, een van zijn dealers of een erkend reparatiebedrijf om risico´s ten gevolge van ondeskundig uitgevoerde reparaties te vermijden. Voeding van de motor: verstevigde elektrische kabel type HO7 RNF doorsnede 5 x 2,5 mm² tot 100 meter voor 400V. Controleer of de op het typeplaatje van de machine vermelde spanning overeenkomt met de netspanning ter plaatse. Driefase motor: controleer of de draairichting van de as overeenkomt met de richting van de pijl op de carter van de zaagschijf. Als de motor niet in de gewenste richting draait, zet dan de twee fasen om met behulp van de contra-stekker. Aarden van de machine (verplicht). Verwijdering Verwijder afgedankte machines volgens de geldende wettelijke voorschriften. Gebruik uitsluitend zaagbladen die een hogere maximale werksnelheid hebben dan de as. Voornaamste materialen: Machine met benzinemotor (zie onderhoudsboekje benzinemotor) :

Motor : Aluminium (AL) - Staal (AC) – Koper (CU) - Polyamide (PA) Machine : Staalplaat (AC) – Gietijzer (FT) Aluminium (AL) Houdt rekening met omgevingsomstandigheden (gezondheid en veiligheid).

Een volle benzine tank. Controle van het oliepeil: de motor wordt tijdens gebruik vaak schuin gehouden. Controleer daarom regelmatig het oliepeil waarbij de motor in horizontale

Uw machine is ontworpen voor het zagen van marmer, steen, graniet, baksteen, cement en vloer en wandbedekkingen zoals zandsteen, aardewerk, keramiek, etc… Gereedschap: watergekoelde diamantschijf- Ø 900 mm of 1000 mm, binnendiameter 60 mm. (Inlichtingen bij de leverancier) Zaagblad voor hout of metaal Steenzaag Bevestiging van het zaagblad Haal de stroom van de machine door de stekker uit de contactdoos te nemen.

Koppel de watertoevoerslang los (F) [FIG.3], Verwijder het deksel van het carter (15) [FIG.1], Draai de spanschroef los (E) [FIG.3] met de bijgeleverde sleutel, Verwijder de spanflens (C), Plaats het zaagblad op de centreerflens (D).

Gebruik de machine uitsluitend voor het doel waarvoor het is bestemd. [FIG.3]

De machine heeft aan de voorzijde twee vergrendelbare zwenkwielen (3) [FIG. 1]. Gebruik de 4 hijsringen (17) [FIG.1] die zich aan de zijkanten bevinden. Met behulp van de twee aan de onderzijde bevestigde houders (21) [FIG.1] kan de tafelzaag met een heftruck vervoerd worden.

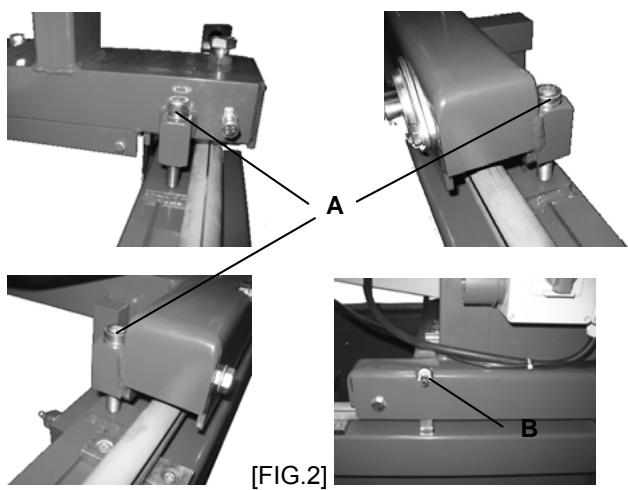

Plaats de zaagkop op het punt waar de transportschroeven (A) vastgedraaid kunnen worden : Draai de schroeven aan (A) met de sleutel (B) zodat de geleiderollen geen contact meer maken met de zaagbladgeleiding [FIG.2].

Let op de draairichting (aangegeven door pijl op een van de zijden). Zorg dat zaagas, spanflens en centreerflens schoon zijn. Voor transport zet u de zaagkop als volgt vast:

Plaats de spanflens (C), Draai de schroef vast (E), Plaats het carterdeksel terug en bevestig deze. Sluit de watertoevoerslang weer aan (F). Zorg dat alle veiligheidsvoorzieningen aangebracht zijn voor uw eigen veiligheid en die van uw omgeving.

Ingebruikname Gevaar: kans op verwondingen. [FIG.2]

Plaats de sleutel (B) [FIG.2] terug in de hiervoor bestemde houder. Voor gebruik van de machine na het transport gaat u in omgekeerde volgorde te werk. 8 – Nederlands Blijf altijd alert. INGEBRUIKNAME Voor ingebruikname, verwijder sleutels en ander gereedschap van de vloer of de van machine. Gebruik de schijfbeschermer tijdens het werken met de machine. Het handwiel voor verplaatsen van de zaagkop (6) [FIG.1] is bij aflevering niet gemonteerd. Deze bevindt zich bij de meegeleverde onderdelen en dient u zelf te monteren[FIG.4] .

Als u klaar bent met zagen, plaatst u de zaagkop voorzichtig terug in de achterste positie met behulp van het handwiel (6). Zet de motor af (zie volgende paragraaf voor uitgebreide informatie). Raak niet eerder het gezaagde werkstuk aan voordat de motor is afgezet en het zaagblad volledig tot stilstand is gekomen. Als het geluidsniveau boven 85 db (A) ligt, is het dragen van gehoorbescherming verplicht. [FIG.4] Voor ingebruikname en na elk transport dient de machine als volgt gebruiksklaar gemaakt te worden:

• Draai de schroeven los (A) zodat de geleiderollen de zaagbladgeleiding raken [FIG.2] Vervolgens
• Vul het waterreservoir (4) [FIG.1]. (de waterpomp treedt tegelijk met de motor in werking).
• Bepaal de gewenste lengte en plaats het materiaal op de tafel (2) door gebruik te maken van de zaaggeleider en de verstelbare zaaggeleiders (18) [FIG.1].
• Schakel de machine in: Machines met thermische motor: Æ Start de motor volgens de instructies in de gebruikershandleiding van de fabrikant. Æ Laat de motor opwarmen. Machines met elektrische motor: Æ Zet de motor aan door op « I » te drukken of door de schakelaar (9) te draaien naar « I ». Draai vervolgens de schakelaar (8) naar Y en vervolgens naar ▲ [FIG.1]. Zorg voor ventilatie als u met thermische motoren werkt of in afgesloten, kleine ruimten. De gassen die vrijkomen bevatten koolmonoxide en kunnen leiden tot bewustzijnsverlies met uiteindelijk de dood tot gevolg. MOTOR UITZETTEN Uitzetten van de motor Thermische motor: druk de schakelaar in op het bedieningspaneel van de machine. Elektrische motor: druk de rode noodknop in (7), of draai de schakelaar (9) naar `O`. Draai tenslotte de schakelaar (8) naar Y [FIG.1]. Vervolgens:
• Ontspan de hendel (12) en het handwiel (11) [FIG.1].
• Bepaal de gewenste zaagdiepte met behulp van de schaalverdeling. Beweeg de hendel langzaam naar beneden om schokken van motor te voorkomen.
• Als de gewenste diepte is bereikt, zet u de hendel weer vast (12).
• Trek de zaagkop langzaam naar voren met behulp van het handwiel (6) [FIG.1]. Doe dit langzaam om schokken van de motor te voorkomen.

ONDERHOUD Onderhoud Bewaar de onderhoudsproducten op een veilige plaats, buiten bereik van kinderen. Verwijder gereedschappen en sleutels. (uitsluitend voor uitvoering met thermische motor) Thermische motor: raadpleeg het motoronderhoudsboekje. Bewaar de diamantschijf op een veilige plaats zodat deze niet kan beschadigen. Oliepeil Controleer dagelijks het oliepeil. In het onderhoudsboekje voor de motor staat vermeld met welke frequentie olie en oliefilter vervangen dienen te worden. Gebruik :

• Motorolie SAE 10W30 type API MS, SD, SE of hoger voor benzinemotoren.
• API CD of CE voor dieselmotoren. Afvoer van olie vindt plaats volgens de geldende wettelijke voorschriften. Drijfriemspanning Na enige tijd kan het nodig zijn de drijfriem aan te spannen:

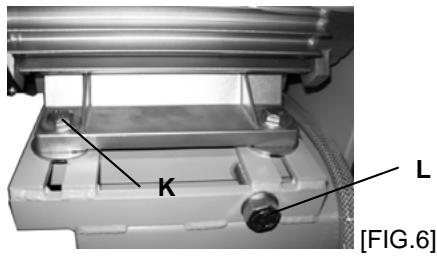

Draai de 4 schroeven (K) van de motor los [FIG. 6], Draai de spanschroef een kwartslag (L); deze schroef trekt de motor naar achteren, Bij normale spanning, draai de 4 schroeven (K) vast. Ververs de motorolie met behulp van een uitlooptrechter.

[FIG.6] In het onderhoudsboekje van de motor staat de frequentie van onderhoudsbeurten aangegeven. In een extreem stoffige omgeving dient het filter soms wel 2 à 3 maal per dag gereinigd te worden. Vervang onmiddellijk beschadigde filters of afdichtingen. Onderhoud algemeen (alle uitvoeringen)

Reinig de machine na gebruik. Leeg regelmatig de bak met slib om te voorkomen dat de waterpomp verstopt raakt of voortijdig slijt. Reinig de wateropvangbak. Reinig regelmatig het loopvlak van de geleiderollen van de zaagkop of de tafel. Smeer regelmatig de geleiderollen (J) [FIG.5] en de aslagers met lagervet. Span de drijfriem nooit meer aan dan de originele spanning. Belangrijke adviezen

LUCHTFILTER: Draai regelmatig, en vooral na de eerste gebruiksuren, de bouten aan. Controleer de spanning van de drijfriem en span deze zo nodig licht aan. Verwijder het zaagblad en berg deze op een veilige plaats wanneer de tafelzaag niet gebruikt wordt. Zorg dat er voortdurend water wordt verspreid en controleer regelmatig de sproei-inrichting. Controleer de juiste bevestiging van het zaagblad. Steunoppervlakken van het zaagblad (flensen, as) moeten schoon zijn. De fabrikant aanvaardt geen aansprakelijkheid als gevolg van oneigenlijk gebruik, iedere aangebrachte wijziging of aanpassing, alsmede mechanisch gebruik niet in overeenstemming met het door de fabrikant vastgestelde gebruiksdoel. ONDERHOUD Onderzoek naar storingen Reparaties Raadpleeg het onderstaande overzicht om eventuele storing aan uw machine te verhelpen. Reparaties worden door ons zo snel mogelijk uitgevoerd tegen gunstige tarieven (zie voor adressen achterin deze handleiding). De machine werkt niet: OORZAAK OPLOSSING Beschadigde kabels of onjuiste kabel aansluiting - Controleer of de machine juist op de stroomvoorziening is aangesloten (stekkers, verlengsnoer etc.) - Controleer de voedingskabel. Geen netspanning - Laat dit door een elektricien controleren (schakelaars, stekkers, contactdozen etc. Defect schakelsysteem, beschadigde motorkabel Beschadigde motor (geen, vermogen, vreemde lucht…) - Laat dit door een elektricien controleren of neem contact op met de onderhoudsdienst van de fabrikant. - Neem contact op met de onderhoudsdienst van de fabrikant voor vervanging van de motor. Machine start moeilijk: OORZAAK Driefase-voeding onjuist aangesloten (beschadigde motorkabel) OPLOSSING - Laat dit nakijken door een elektricien. Waterpomp functioneert niet: OORZAAK OPLOSSING Voedingskabel is beschadigd of niet aangesloten. - Laat de voedingskabel nakijken. Geen spanning in het circuit of op de contactdoos. - Laat door een elektricien het circuit of contactdoos controleren. Er komt geen water uit de pomp: OORZAAK OPLOSSING Luchtbellen in het pomphuis. - Ondersteun de pomp bij de slang, neem de pomp uit het water en plaats deze weer terug. Geen spanning in het circuit of op de contactdoos. - Draai het filter los en verwijder met een kleine schroevendraaier restdeeltjes die zich rondom de turbine kunnen bevinden. Onderdelen Wij verzoeken u vriendelijk de referentie van het te vervangen onderdeel alsmede de vermelde gegevens op het typeplaatje van de machine bij elke onderdelenbestelling te vermelden. Op deze manier kunnen we uw onderdeel zo snel mogelijk leveren en gaat er geen tijd verloren. (Zie de lijst met onderdelen die met de machine geleverd zijn) 543 000 000 (0) Code Hoeveelheid Garantie DUUR De garantie gaat in op de dag van aankoop door de gebruiker (factuurdatum) en is zes maanden geldig. OMVANG De garantie heeft uitsluitend betrekking op kosteloze vervanging van onderdelen die door Dimas erkende fabricagegebreken vertonen (met uitzondering van verbruiksonderdelen en vervanging van onderdelen wegens normale slijtage) en op voorwaarde dat de reparatie uitgevoerd wordt door een erkend Dimas reparatiebedrijf. De fabrikant is niet aansprakelijk voor materiele en immateriële schade aan personen of zaken welke direct of indirect het gevolg is van een defect aan de machine. GARANTIEVOORWAARDEN Om aanspraak te maken op garantie dient u binnen een week na aankoop het volledig ingevulde garantiecertificaat terug te sturen aan Dimas. Bij storing aan uw machine tijdens de garantieperiode, zal onze onderhoudsdienst uw probleem proberen te verhelpen en u zonodig doorverwijzen naar het dichtstbijzijnde erkende servicecentrum. Tevens is het mogelijk de machine voor eigen rekening te verzenden naar onze onderhoudsdienst. Sluit dan wel uw aankoopbewijs bij, alsmede een beschrijving van de klacht en de vermelding dat deze klacht onder de garantie valt. De machine zal door onze onderhoudsdienst technisch onderzocht worden waarna u op de hoogte zal worden gebracht van de bevindingen. UITSLUITINGEN Aanspraak op garantie vervalt bij schade of defecten ontstaan ten gevolge van: - Oneigenlijk gebruik, ondeskundig vervoer, bediening of onderhoud, - Gebruik van ongeschikte of niet door DImas voorgeschreven smeermiddelen of brandstof, - Gebruik van niet originele onderdelen of accessoires, - Reparaties uitgevoerd door ondeskundig personeel, - Gebruik van een beschadigde of verkeerde diamantschijf (Gebruik van Dimas-gereedschap wordt aanbevolen), Alle goederen worden vervoerd voor rekening en risico van de koper die de vervoerder aansprakelijk kan stellen voor eventueel geleden schade binnen wettelijke termijnen en volgens wettelijke vormvoorschriften.
