Tipo di prodotto	Tagliatrice a disco diamantato
Marca	HUSQVARNA
Modello	TS 1000 F
Dimensioni (L x l x H)	1950 x 970 x 1700 mm
Peso nominale (a vuoto)	324 kg
Peso in servizio	440 kg
Alimentazione	400 V trifase, 50 Hz
Potenza	12 CV / 9 kW
Corrente	18,5 A
Protezione elettrica	IP54
Velocità di rotazione del mandrino	1100 giri/min
Diametro disco max.	1000 mm (foro 60 mm)
Profondità di taglio max.	360 mm
Larghezza utile (destra/sinistra)	260 mm / 450 mm
Capacità del serbatoio acqua	95 litri
Livello di potenza acustica	100 dB(A)
Livello di pressione acustica	99 dB(A)
Livello di vibrazioni (fuori taglio)	1,15 m/s²
Utilizzo previsto	Taglio di marmo, pietra, granito, mattone, cemento, rivestimenti
Tipo di motore	Elettrico trifase
Funzioni principali	Taglio ad acqua con avanzamento manuale della testa
Manutenzione e pulizia	Pulizia dopo ogni uso, svuotamento del serbatoio, lubrificazione dei rulli
Ricambi e riparabilità	Ricambi originali Husqvarna, riparazione presso centro assistenza autorizzato
Garanzia	12 mesi (ricambi) a condizioni

Domande frequenti - TS 1000 F HUSQVARNA

Che tipo di disco utilizzare con la TS 1000 F?

Utilizzare solo dischi diamantati ad acqua di diametro 900 mm o 1000 mm, foro 60 mm. L'uso di altri dischi (abrasivi, seghe per legno, ecc.) è vietato.

Qual è la potenza e l'alimentazione elettrica richiesta?

La macchina richiede un'alimentazione 400 V trifase (50 Hz) con una potenza di 9 kW (12 CV) e un amperaggio di 18,5 A. È obbligatorio un interruttore differenziale da 30 mA.

Come verificare il senso di rotazione del disco?

Dopo il collegamento, verificare che il senso di rotazione del mandrino corrisponda alla freccia indicata sul carter. Se il motore gira nel verso sbagliato, invertire due fasi alla spina.

Qual è la profondità di taglio massima?

La profondità di taglio massima è di 360 mm con un disco da 1000 mm, e 310 mm con un disco da 900 mm.

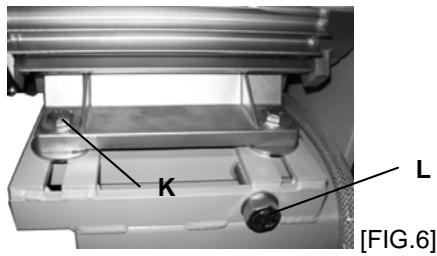

Come regolare la tensione della cinghia?

Sbloccare le 4 viti del motore, girare la vite di tensione di un quarto di giro per tendere la cinghia, quindi ribloccare le viti. Non tendere eccessivamente.

Cosa fare se la macchina non si avvia?

Controllare il collegamento e il cavo di alimentazione, la tensione di rete e l'interruttore. Se il motore è danneggiato (odore, fumo), contattare il servizio di assistenza.

Quale manutenzione regolare è necessaria?

Dopo ogni uso, pulire la macchina e svuotare il serbatoio dell'acqua. Lubrificare periodicamente i rulli di guida e i cuscinetti del mandrino. Controllare la tensione della cinghia e serrare la bulloneria.

La pompa dell'acqua non funziona, cosa fare?

Controllare il cavo di alimentazione e la tensione. Se si è formata una bolla d'aria, estrarre la pompa dal liquido e reimmergerla. Pulire anche il filtro della girante.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre cuffie antirumore, occhiali protettivi, guanti e protezione respiratoria. Non lasciare mai la macchina incustodita, mantenere le protezioni in posizione e rispettare le distanze di sicurezza.

Dove trovare i ricambi e come usufruire della garanzia?

Utilizzare esclusivamente ricambi originali Husqvarna. Per la garanzia (12 mesi), rispedire il certificato di garanzia entro 8 giorni dall'acquisto e contattare il centro assistenza autorizzato.

MANUALE UTENTE TS 1000 F HUSQVARNA

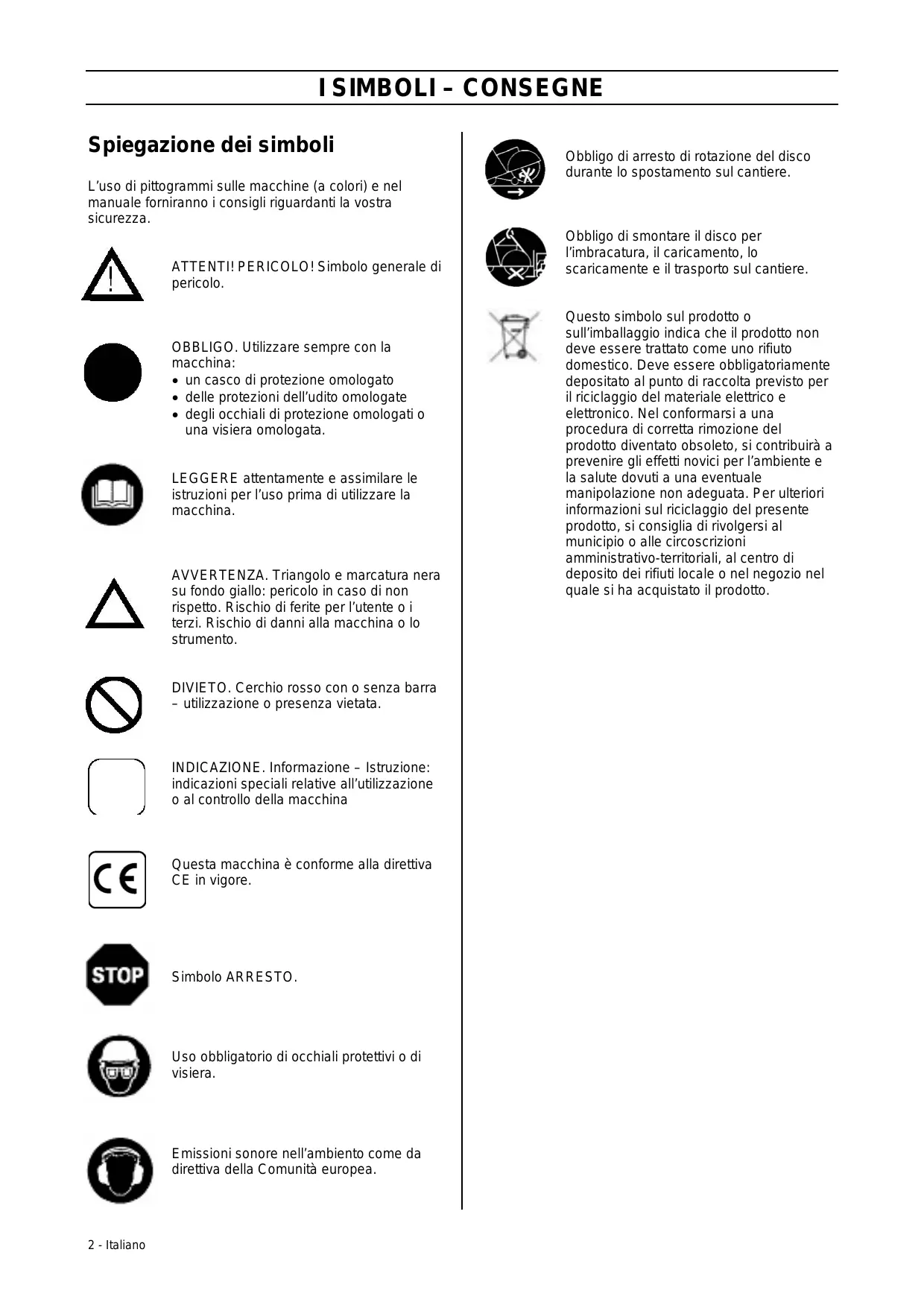

Spiegazione dei simboli

L'uso di pittogrammi sulle macchine (a colori) e nel manuale forniranno i consigli riguardanti la vostra sicurezza.

ATTENTI! PERICOLO! Simbolo generale di pericolo.

OBBLIGO. Utilizzare sempre con la macchina:

• un casco di protezione omologato
• delle protezioni dell'udito omologate
• degli occhiali di protezione omologati o una visiera omologata.

LEGGERE attentamente e assimilare le istruzioni per l'uso prima di utilizzare la macchina.

AVVERTENZA. Triangolo e marcatura nera su fondo giallo: pericolo in caso di non rispetto. Rischio di ferite per l'utente o i terzi. Rischio di danni alla macchina o lo strumento.

DIVIETO. Cerchio rosso con o senza barra – utilizzazione o presenza vietata.

INDICAZIONE. Informazione – Istruzione: indicazioni speciali relative all'utilizzazione o al controllo della macchina

Questa macchina è conforme alla direttiva CE in vigore.

Simbolo ARRESTO.

Uso obbligatorio di occhiali protettivi o di visiera.

Emissioni sonore nell'ambiento come da direttiva della Comunità europea.

Obbligo di arresto di rotazione del disco durante lo spostamento sul cantiere.

Obbligo di smontare il disco per l'imbracatura, il caricamento, lo scaricamente e il trasporto sul cantiere.

Questo simbolo sul prodotto o sull'imballaggio indica che il prodotto non deve essere trattato come uno rifiuto domestico. Deve essere obbligatoriamente depositato al punto di raccolta previsto per il riciclaggio del materiale elettrico e elettronico. Nel conformarsi a una procedura di corretta rimozione del prodotto diventato obsoleto, si contribuirà a prevenire gli effetti novici per l'ambiente e la salute dovuti a una eventuale manipolazione non adeguata. Per ulteriori informazioni sul riciclaggio del presente prodotto, si consiglia di rivolgersi al municipio o alle circoscrizioni amministrativo-territoriali, al centro di deposito dei rifiuti locale o nel negozio nel quale si ha acquistato il prodotto.

Dichiarazione di conformità

Il fabbricante, HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Gothenburg, Sweden, dichiara che la macchina TS1000F è conforme alle disposizioni della DIRETTIVA :

• "MACCHINE" modificata (89/392/CEE)
• "BASSA TENSIONE" modificata (73/23/CEE)
• "CEM" (89/336/CEE)
• "RUMORI" (2000/14/CEE)
- "DELLE APPARECCHIATURE ELETTRICHE ED ELETTRONICHE (RAEE)" (2002/96/CE)

Prefazione del manuale

Prima di lasciare la nostra fabbrica, ogni macchina viene sottoposta a una serie di controlli durante i quali si procede ad un'accurata verifica di tutti i componenti. Il rigoroso rispetto delle nostre istruzioni assicura una notevole longevità alla Vostra macchina in condizioni normali di lavoro.

I consigli per l'uso e i pezzi di ricambio menzionati in questo documento sono forniti a titolo indicativo e non hanno carattere vincolante. Nessuna garanzia verrà concessa in caso di errori o negligenze, o in caso di danni in relazione alla consegna, alla progettazione o all'utilizzo della macchina. Sempre coscienziosi quanto alla qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, senza preavviso, tutte le modifiche tecniche necessarie al loro miglioramento.

Il presente documento servirà all'operatore per:

• familiarizzarsi con la macchina,
- conoscere le sue possibilità di impiego
- evitare gli incidenti dovuti ad uso improprio e uso da parte di personale inesperto, nonché quelli che potrebbero verificarsi durante le operazioni di manutenzione, movimentazione, riparazione, spostamento o trasporto,
- ottimizzare l'affidabilità e la longevità della macchina,
- assicurare un utilizzo corretto, una manutenzione regolare, una riparazione rapida, onde diminuire le spese di riparazione e ridurre i tempi di fermo macchina.

Il manuale dovrà essere disponibile in qualsiasi momento sul posto di lavoro. Esso dovrà essere letto ed utilizzato da ogni persona incaricata dell'installazione o dell'impiego della macchina.

Le regolamentazioni tecniche obbligatorie in vigore nel paese d'utilizzo della macchina, devono ugualmente essere rispettate per la massima sicurezza del suo uso.

Indice

SPIEGAZIONE DEI SIMBOLI

Spiegazione dei simboli 2

DICHIARAZIONE CE

Dichiarazione di conformità .... 3 Prefazione .... 3

INDICE

Indice....3

DESCRIZIONE DELLA MACCHINA

Descrizione della macchina 4

CARATTERISTICHE TECNICHE

Caratteristiche tecniche 5

ISTRUZIONI DI SICURÉZZA

Consegne particolari....6 Fare – Non fare ....6 Verifica prima della messa in servizio....7 Macchina a motore benzina ....7 Macchina a motore elettrico ....7 Messa in discarica....7

MESSA IN SERVIZIO

Uso....8 Manutenzione - Trasporto....8 Montaggio del disco....8 Messa in funzione....8 Arresto....9

MANUTENZIONE

Verifica motore termico....10 Verifica generale....10 Tensione della cinghia....10 Racomandazioni importanti....10 Ricerca dei guasti....11 Riparazione....11 Pezzi di ricambio....11 Garanzia....11

Le notizie tecniche sono fornite a titolo informativo e non vincolano il costruttore.

Per migliorare costantemente la qualità del nostro prodotto ci riserviamo di apportare modifiche senza preavviso.

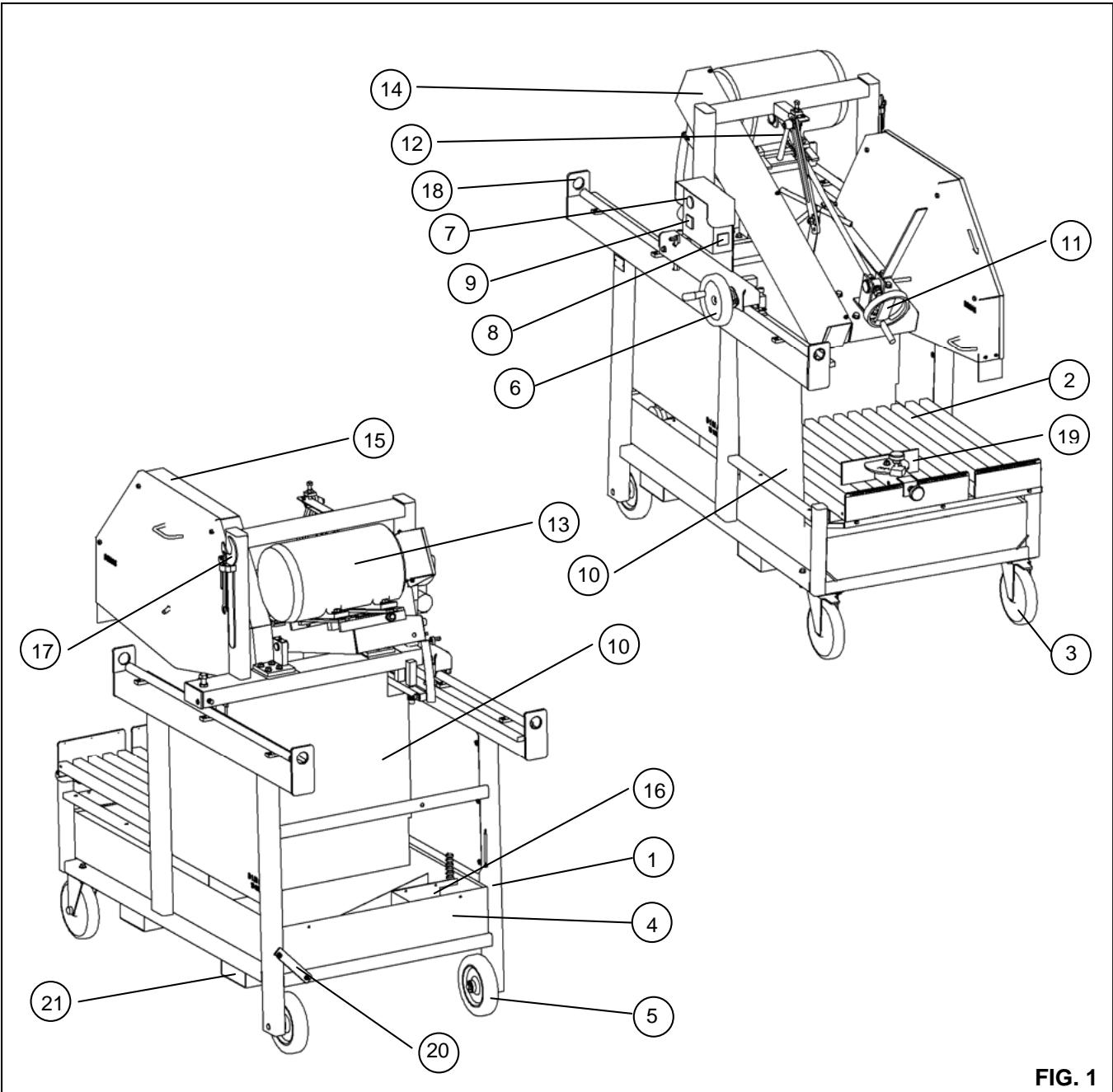

1 - Telaio
2 - Piano di appogio
3 - Ruota di trasporto pivottante
4 - Vasca dell'acqua
5 - Ruota di trasporto fissa
6 - Volantino di avanzamento
7 - Arresto di emergenza
8 - Commutatore Stella / Triangolo
9 - Pulsante Marcia / Arresto
10 - Paraspruzzi
11 - Volante di regolazione della profondità disco
12 - Blocco dell'affondamento del disco

13 - Motore elettrico
14 - Carter copricinghia
15 - Carter copridisco
16 - Pompa dell'acqua
17 - Chiavi di servizio
18 - Golfari di sollevamento
19 - Guida di taglio
20 - Fermo vasca dell'acqua
21 - Attacchi per sollevamento

CARATTERISTICHE TECNICHE

	TS1000F
Informazioni generali
(mm) disco	900 / 1000
(mm) profondità di taglio	310 / 360
(kg) peso a secco	324kg
(kg) peso	440 kg
(L x l x H - mm) dimensioni	1950 x 970 x 1700
Velocità albero giri/min.	1100
Velocità motore giri/min	1430
(CV/kW) potenza	12 / 9
(V) voltaggio	400 (3 fase)
(A) corrente	18,5
Grado di protezione	IP54
Max larghezza di taglio (DX-mm)	260
Max larghezza di taglio (SX-mm)	450
Capacità vasca dell'acqua (Litri)	95
Foro del disco (mm)	60

emissione di rumore

potenza sonoraEN ISO 3744

100

livello di pressione sonora

Lpa(dB) pressione
EN ISO 4871	99

livello di vibrazioni

in accrodo ad ISO5489
Aeq (m/s2), a vuoto	1,15
Aeq (m/s2), a carico, durante il taglio	NC

Targhetta di identificazione

HUSQVARNA CONSTRUCTION PRODUCTS FRANCE SA26 route Nationale – 41260 La Chaussée St-Victor
Type	TS1000F		N° SERIE
			ANNEE DE FABRICATION		kW
MASSE UTILE		324	kg PUISSANCE	9
MAXI OUTIL		1000	mm PLAGE DE TENSION	400 TRI	V
ALESAGE		60	mm FREQUENCE	50	Hz
T/MIN – RPM		1100	INT UTIL	18,5	A

HUSQVARNA CONSTRUCTION PRODUCTS FRANCE SA26 route Nationale – 41260 La Chaussée St-Victor
TIPO	TS1000F		SERIE
			ANNO FABRICAZIONNE		kW
PESO	324		kg POTENZIA	9
MASSIMOUSTENSILE	1000		mm TENSIONE	400(3P)	V
ALESAGGIO	60		mm FREQUENCA	50	Hz
GIRI/MIN	1100		INTENSITA	18,5	A

Consegne particolari

Il fabbricante declina ogni responsabilità dovuta a una utilizzazione non adatta ovvero a una qualsiasi modifica.

Concepita per garantire un servizio sicuro e affidabile in condizioni di uso conformi alle istruzioni, la segatrice puo' presentare dei pericoli per l'utente nonché dei rischi di deterioramento. Sono necessari dei controlli regolari sul cantiere onde garantire:

• Il perfetto stato tecnico (utilizzazione in funzione dell'assegnazione tenendo conto degli eventuali rischi, soppressione di ogni malfunzionamento che potrebbe rappresentare un rischio per la sicurezza),
• L'uso di un disco diamantato per il taglio ad acqua (taglio di calcestruzzo fresco o vecchio e rivestito, asfalto) uso vietato di qualsiasi altro disco (abrasivo, sega, ecc...),
• Un personale competente (qualificazione, età, formazione, istruzione) con una perfetta conoscenza del manuale prima di iniziare il lavoro; qualsiasi anomalia elettrica, meccanica o di qualsiasi altra origine sarà controllata da una persona abilitata a intervenire (elettricista, addetto alla manutenzione, agente rivenditore approvato, ecc...),
• Il rispetto delle avvertenze e delle direttive segnate sulla macchina (protezioni personali appropriate), utilizzazione conforme, istruzioni di sicurezza in genere ...),
• Che nessuna modifica, trasformazione o complemento sia pregiudizievole alla sicurezza o che venga effettuata senza l'autorizzazione del fabbricante,
• Il rispetto delle frequenze di verifica e dei controlli periodici preconizzati,
  • I ricambi di origine in caso di riparazione.

Fare

FARE	leggere attentamente e verificare la buona comprensione di tutte le istruzioni prima di utilizzare la segatrice.
FARE	mantenere sempre le protezioni al loro posto.
FARE	indossare sempre le protezioni uditive e / o oculari, la potezione della testa e la protezione respiratoria approvata.
FARE	tenersi sempre a distanza del disco e di tutti gli altri pezzi in movimento.
FARE	sapere come fermare subito la segatrice in caso di emergenza.
FARE	spegnere il motore e lasciarlo raffreddare prima di fare di nuovo il pieno.
FARE	verificare il disco, le flangie e gli alberi per controllare che non siano danneggiati prima di installare il disco.

FARE utilizzare soltanto dei dischi con la menzione di una velocità di funzionamento massima superiore alla velocità dell'albero del disco.

FARE essere prudenti e rispettare le istruzioni al caricamento e allo scaricamento della segatrice.

NON FARE

NON	lasciare altre persone avvicinarsi dalla messa in funzione, del pieno di carburante o dei lavori di taglio.
NON	fare funzionare dei motori a benzina in un luogo chiuso, salvo se esiste una ventilazione appropriata.
NON	utilizzare un materiale o dei dischi deteriorati.
NON	fare funzionare la segatrice in luoghi dove si trovano anche dei combustibili. Le scintille provenienti dalla segatrice potrebbero provocare un incendio o una esplosione.
NON	autorizzare una protezione dei disco inferiore a 180 gradi.
NON	lasciare la segatrice senza controllo mentre funziona il motore.
NON	utilizzare la segatrice sotto l’influenza dell’alcool o di droghe.

IL NON RISPETTO DI QUESTE AVVERTIENZE PUO' PROVOCARE LA MORTE O DELLE FERITE CORPOREE GRAVI.

Verifica prima della messa in funzione

Prima della messa in funzione, leggere attentamente le istruzioni e familiarizzarsi con la macchina.

Arresto motore.

Il luogo di lavoro deve essere perfettamente in ordine, con una corretta illuminazione e deve presentare nessun rischio (umidità, prodotti pericolosi ..).

L'operatore deve indossare le protezioni adeguate per il lavoro.

Casco antirumorio obbligatorio.

Divieto di accesso alle persone non autorizzate.

Utilizzare soltanto dei dischi con la menzione di una velocità di funzionamento massima superiore alla velocità dell'albero.

Macchina con motore benzina

(riferirsi al libretto di manutenzione motore):

Tenere conto delle condizioni ambientali (salute e sicurezza).

• Verificare che il pieno sia stato fatto.
- Verificare il livello dell'olio. Siccome il motore lavora spesso inclinato, verificare spesso e in posizione

orrizzontale che il livello d'olio non sia mai inferiore alla seconda marcatura dell'indicatore.

Macchina con motore elettrico

Verificare i seguenti punti:

SICUREZZA ELETTRICA: Obbligo di collegamento a una rete dotata di un salvavita 30 mA con messa a terra. Qualore non ci fosse questo salvavita sulla retej, consultare i vari modelli del nostro catalogo.

• Utilizzazione corretta del dispositivo differenziale incluendo il controllo periodico; per gli strumenti forniti con un salvavita integrato nel cavo o nella presa, nel caso in cui il cavo o la presa fossero guasti, la riparazione dovrà essere effettuata dal fabbricante o da uno dei suoi agenti o da una officina approvata per evitare qualsiasi rischio derivante da una riparazione malfatta.
• Alimentazione del motore : cavo elettrico rafforzato di tipo HO7 RNF con sezione 5 x 2,5 mm² fino a100 metri per 400V.
• Verificare che il voltaggio della rete sia identico a quello menzionato sulla targa della macchina
• Motore trifase: verificare che il senso di rotazione dell'asse dell'albero corrisponda al senso indicato dalla freccia sulla scatola del disco. Qualore il motore no girasse nel senso giusto, inversare le due fasi girando i due morsetti della presa.
• Messa a terra della macchina (obbligatoria).

Scarto

In caso di deterioramento e di guasto della macchina, gli elementi qui sotto saranno scartati conformemente alle modalità prescritte dalla vigente legislazione.

Materiali principali:

• Motore: Alluminio (AL) - Acciaio (AC) - Rame (CU) - Poliamide (PA)
  • Macchina: Lamiera (AC) - Ghisa (FT) - Alluminio (AL)

Uso

• Uso: segatura di marmo, pietra, granito, mattone, cemento e qualsiasi rivestimento (gres, maiolica, ceramica, ecc..)
• Strumenti: Dischi diamantati ad acqua - ∅ 900 mm o 1000 mm, alesatura 60 mm.

(Informazioni presso il fornitore)

Disco carbonio Lama di segatrice per legno o metallo

Divieto di uso per qualsiasi altra applicazione che non corrisponda all'uso previsto.

Manutenzione - Trasporto

• Le due ruote (3) [FIG. 1] nella parte anteriore della macchina sono pivotanti e provviste con un sistema di blocaggio.
• Utilizzare i 4 anelli di imbracatura (17) [FIG.1] previsti sulle gambe.
• I manicotti (21) [FIG.1] consentono di spostare la macchina con i carrelli elevatori.

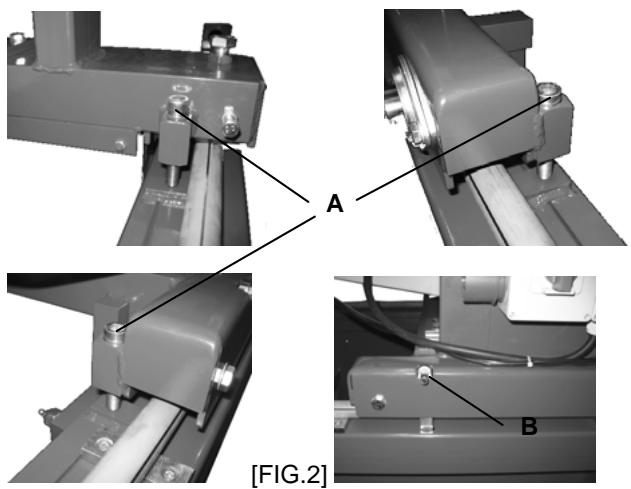

Per il trasporto, bloccare la testa di taglio come segue:

• Posizionare la testa di taglio a livello delle posizioni previste per il blocaggio delle viti di trasporto (A) :
• Aiutandosi con la chiave (B), avvitare le viti (A) in modo che i rulli non siano più in contatto con le barre di guida [FIG.2]

- Inserire la chiave (B) [FIG.2] nello spazio previsto.

All'avviamento della macchina, procedere in senso contrario dopo ogni trasporto.

Montaggio del disco

Scollegare la macchina dalla rete spaiando la spina.

• Spaiare la tubazione di arrivo dell'acqua (F) [FIG.3],
• Ritirare il coperchio della scatola del disco (15) [FIG.1],
• Allentare il dado di sicurezza (E) [FIG.3] con la chiave fornita,
  • Togliere la flangia di serraggio (C),
• Posizionare il disco sulla flangia di centraggio (D).

Osservare il senso di rotazione rappresentato con un freccia su uno dei lati.

Controllare che le superfici di appoggio del disco, le flangie e l'albero siano puliti.

• Riposizionare la flangia di serraggio (C),
  • Stringere il dado (E),
• Riposizionare il coperchio della scatola e fissarlo,
• Accoppiare di nuovo la tubazione di arrivo dell'acqua (F).

Riposizionare tutte le protezioni per la vostra sicurezza e per quella di terzi.

Messa in funzione

Pericolo: rischio di taglio.

Rimanere sempre attenti.

Prima dell'avvio, togliere le chiave e gli strumenti di regolazione dal pavimento o dalla macchina.

Mantenere la scatola protettiva in posizione durante il lavoro.

La macchina viene consegnata con il quadro comando della testa (6) [FIG.1], non montatto. Installare il volano che si trova nel cartone degli accessori sull'asse [FIG.4].

All'avviamento e dopo ogni trasporto, sarà necessario slegare la macchina :

- Allentare le viti (A) in modo che i rulli siano in contatto con le barre di guida [FIG.2]

Quindi,

• Riempire il serbatoio d'acqua (4) [FIG.1]. (La pompa ad acqua viene avviata con il motore).
• Posizionare il materiale sul piano di lavoro (2) in funzione del taglio desiderato aiutandosi con la guida di taglio (18) e i regoli [FIG.1].
  • Avviare di nuovo il motore:

Per le macchine a motore termico:

→ Avviare il motore: riferirsi alle istruzioni del manuale di servizio del fabbricante.
→ Lasciar scaldare il motore.

Per le macchine a motore elettrico:

: → Avviare premendo il pulsante « I » del contattore oppure girando il contattore (9)
sulla posizione « I ». Quindi girare il commutatore (8) sulla posizione Y quindi
△. [FIG.1]

Quindi,

• Allentare la manetta (12) e manovrare il volano (11) [FIG.1].
• Abbassare la lama fino a raggiungere la profondità di taglio desiderata e indicata sulla scala graduata. Si consigliare di abbassare lentamente per evitare di far spegnere il motore.
• Stringere la manetta quando si ha raggiunto la profondità desiderata. (12).
• Fare avanzare lentamente la testa di taglio con il volano (6) [FIG.1]. Si consiglia di andare avanti lentamente per evitare di far spegnere il motore.
• A taglio effettuato, fare andare indietro la testa di taglio lentamente fino a raggiungimento della posizione massima con il volano (6).

- Spegnere il motore (Vedi particolare nel seguente paragrafo).

Prima qualsiasi intervento sul materiale tagliato, si dovrà spegnere il motore e attendere l'arresto definitivo del disco.

La potenza sonora nel posto di lavoro puo' superare i 85 db (A). Se del caso, di dovrà prendere delle misure individuali di protezione.

Per le macchine a motore termico e qualora si lavori in un luogo ristretto o chiuso, assicurarsi che esiste una ventilazione adeguata. I gas di scarico contengono dell'ossido di carbonio (esporsi a questo gas tossico puo' provocare una perdita di coscienza e rivelarsi mortale).

Arresto

Arresto del motore

Motore termico : basculare l'interruttore del quadro di comando della macchina.

Motore elettrico: premere il pulsante di arresto di emergenza rosso (7), ovvero girare il contattore (9) sulla posizione « O ». Infine, riposizionare il commutatore (8) su Y [FIG.1].

MANUTENZIONE

(Unicamente per versione con motore termico)

Motore termico : riferirsi al manuale di manutenzione motore.

Livello dell'olio

Verificare ogni giorno l'olio del motore. Riferirsi al manuale del motore per quanto concerne la frequenza di sostituzione dell'olio e del filtro dell'olio.

Utilizzare:

• Un olio per motori SAE 10W30 con specifica API MS, SD, SE o o superiore per i motori benzina.
• Un olio con specifica API CD o CE per i motori diesel.

Il lubrificante verrà eliminato conformemente alle modalità prescritta dalla vigente legislazione.

Per cambiare l'olio, mettere un bocchettone all'uscita del tappo di scarico.

FILTRO ARIA :

• Riferirsi al manuale del motore per quanto riguarda la frequenza di manutenzione. In condizioni di estrema polverosità, l'elemento filtrante dovrà essere pulito 2 o 3 volte al giorno.
• Sostituire tutti i filtri o guarnizioni di tenuta guasti.

Manutenzione generale (Tutte le versioni)

• Pulire la macchina dopo ogni uso.
- Spurgare spesso la vasca per eliminare i residui di taglio che potrebbero turare o usare prematuramente la pompa ad acqua.
• Lavare la vasca con acqua abbondante.
- Pulire regolarmente la sede dei rulli della testa o del piano di lavoro.
- Lubrificare periodicamente i rulli di guida (J) [FIG.5] nonché i cuscinetti dell'asse dell'albero con un lubrificante per rulli.

Conservare i prodotti in un luogo sicuro, fuori dalla portata dei bambini.

Rimuovere tutti gli strumenti di regolazione e le chiavi.

Riporre il disco diamantato in un luogo dove non verrà storto o danneggiato

Tensione della cinghia

Dopo un certo periodo di utilizzazione, sarà forse necessario tendere di nuovo la cinghia ma non troppo:

• Sbloccare le 4 viti (K) del motore [FIG. 6],
• Far girare la vite di tensione di un quarto di giro (L); questa vite tira il motore verso dietro,
  • A tensione normale, bloccare le 4 viti (K) del motore.

La tensione di origine non dovrà mai essere superata.

Raccomandazioni importanti

• Stringere la bullonneria periodicamente, e specialmente dopo alcune ore di funzionamento.
• Verficare la tensione della cinghia e tenderla ma non troppo.
• Quando la macchina sarà un rimessa, si raccomanda di togliere il disco e di stoccarlo correttamente.
• Controllare che il disco sia correttamente bagnato verificando gli iniettori d'acqua.
  • Stringere correttamente il disco.
• Fare in modo che le superfici di appoggio del disco, le flangie e l'albero siano puliti.

Il fabbricante declina ogni responsabilità in caso di uso non adatto, di modifica, adattamento o motorizzazione non conformi con la definizione di origine prevista dal costruttore.

Ricerca dei guasti

In caso di malfunzionamento, riferirsi alle tabelle qui sotto per trovare una soluzione ai problemi incontrati.

La macchina non funziona :

CAUSE	RIMEDI
Cavo guasto o non adatto	- Assicurarsi che il collegamento sia corretto (spina, prolunga, ...), - Verificare il cavo di alimentazione.
Mancata tensione sulla rete	- Fare verificare da un elettricista ( salvavita, presa, ...).
Commutatore difettoso, cavo motore guasto	- Fare verificare da un elettricista o rivolgersi al servizio assistenza.
Motore guasto (scarsa potenza, odore cattivo ...)	- Sostituire il motore rivolgendosi al servizio assistenza.

Avviamento difficile:

CAUSE	RIMEDI
Alimentazione trifase non conforme (cavo motore guasto)	- Fare verificare da un elettricista.

La pompa non si avvia:

CAUSE	RIMEDI
Il cavo di alimentazione non è collegato ovvero è guasto	- Fare controllare il cavo di alimentazione.
Non c'è tensione nel circuito o nella presa	- Fare verificare da un elettricista il circuito o la presa.

L'acqua non esce dalla pompa :

CAUSE	RIMEDI
Una bolla d'aria si è forse formata nel corpo della pompa	- Estrarre la pompa dal liquido mantenendola con la tubazione di uscita quindi rimetterla nel liquido.
Non c'è tensione nel circuito o nella presa	- Allentare il filtro e con un piccolo cacciavite togliere i residui nella zona di lavoro.

Riparazione

Siamo a vostra intera disposizione per garantirvi la riparazione nei termini più brevi e ai prezzi più convenienti (vedi indirizzi alla fine del manuale

Ricambi

Per una consegna rapida dei ricambi e per evitare ogni perdita di tempo, sarà necessario menzionare per ogni ordine le indicazioni sulla targa della macchina nonché il riferimento del pezzo da sostituire.

(Vedi la lista dei ricambi consegnati con la macchina)

Garanzia

DURATA

La garanzia prende effetto alla data di acquisto da parte dell'utente (data della fattura del distributore) e sarà valida per un periodo di 6 mesi.

ESTENSIONE

La garanzia è limitata alla sostituzione gratuita dei pezzi con difetti di fabbricazioni riconosciuta da Dimas (salvo i pezzi di usura e consumabili) qualora la riparazione fosse effettuata in una officina Dimas o approvata da Dimas. Il fabbricante non coprirà i danni consecutivi, diretti o indiretti, materiali o immateriali, causati alle persone o alle cose e dovuti ai guasti ovvero agli arresti della macchina.

CONDIZIONI DELLA GARANZIA

Per beneficiare della garanzia, è indispensabile rinviare a Dimas entro otto giorni dalla data di acquisto, il certificato di garanzia debitamente compilato. In caso di guasto durante il periodo di garanzia, i nostri servizi assistenza vi comunicheranno le informazioni necessarie per consentirvi di risolvere i problemi e vi consiglieranno, se necessario, il centro di assistenza approvato più vicino. Potrete anche spedire la macchina, a vostre spese, al nostro servizio assistenza, aggiungendo la fattura di acquisto nonché un documento descrivendo il problema incontrato e richiedendo l'applicazione della garanzia. Una diagnosi tecnica verrà effettuata subito dopo la ricezione della macchina e le conclusioni vi saranno comunicate.

ESCLUSIONI

La garanzia non verrà applicata se i danni o i guasti provengono da :

• una utilizzazione anormale, trasporto o manutenzione non corretti,
• l'utilizzazione di lubrificanti o combustibili di qualità non adatti o non preconizzati da Dimas,
• l'utilizzazione di pezzi o di accessori che non sono di origine,
• interventi effettuati da un personale non approvato,
• l'utilizzazione di uno strumento diamantato difettoso o inadeguato.
  (Si preconizza l'utilizzazione di strumenti Dimas) La merce viaggia a spese e rischi dell'acquirente, il quale dovrà esercitare gli eventuali ricorsi nei confronti del trasportatore nella forma e i termini legali.

CONDIZIONI DI GARANZIA

1. DURATALa garanzia ha effetto dalla data di acquisto da parte dell'utilizzatore (data della fattura del distributore) e avrà validiatà per la durata di 12 mesi.

2. ESTENSIONELa garanzia si limita alla sostituzione gratuita di parti che abbiano dei difetti di fabbricazione riconosciuti da Husqvarna (fatta eccezione per le parti d'usura e di consumo) se la riparazione è effettuata in una officina Husqvarna o autorizzata da Husqvarna.(In caso di riparazione effettuata da personale non autorizzato da DIMAS) il fabbricante non copre i danni, diretti o indiretti, materiali o immateriali, causati alle persone 0 alle cose in seguito a rottura 0 arresto della macchina.

3. CONDIZIONI DI GARANZIAPer aver diritto alla garanzia, è indispensabile inviare a Husqvarna, entro 8 giorni dall'acquisto, il certificato di garanzia allegato,debitamente compilato.In caso di problemi insorgenti alla macchina nel periodo della garanzia, i nostri servizi post-vendita vi indicheranno il miglior cammino da seguire per permettervi di risolvere il problema, e vi consiglieranno all'occorrenza il centro di servizio autorizzato piu vicino a voi.Potete anche spedire la vostra macchina, a vostre spese, ai nostri servizi Post-vendita, allegando la fattura d'acquisto e un rapporto che descriva il problema e che richieda l'intervento della garanzia. Una diagnostica tecnica sarà effettuata al momento del ricevimento della macchina, e vi saranno inviate le conclusioni dell'esame.

4. ESCLUSIONILa garanzia non può essere accordata per danni o rotture causate da:- un utilizzo anormale, errato trasporto 0 manu-tenzione;- utilizzo di lubrificanti o combustibili di qualità non adeguata o non prevista da Husqvarna;- in seguito all'utilizzo di ricambi o accessori non originali;- in seguito a interventi di personale non autorizzato;- in seguito all'utilizzo di un attrezzo diamantato difettoso o inadeguato. (Noi prevediamo l'utilizzo di utensili Husqvarna).La merce viaggia a spese, rischio e pericolo dell'acquirente, che ha il diritto di presentare ricorso contro il trasportatore nelle forme e nei termini' previsti dalla legge.

Français

- Certifica to di garanzia - Garantiebewijs

Per poter fruire della garanzia, è indispensabile resperdire il certificato di garanzia allegato, debitamente compilato otto giorni consecutivi all'acquisto.
