Tipo di prodotto	Tagliatrice a disco diamantato per muratura
Marca	Husqvarna
Modello	TS 500 M
Dimensioni (L × l × H)	1400 × 690 × 1550 mm
Peso a vuoto	150 a 175 kg
Diametro del disco	400 a 600 mm, foro 25,4 mm
Profondità di taglio max.	240 mm (con disco 600 mm)
Lunghezza di taglio	520 mm
Velocità di rotazione (mandrino)	Versione elettrica: 1600 giri/min, versione termica: 2045 giri/min
Alimentazione elettrica	Monofase 110 V / 230 V, trifase 400 V, o motore termico Honda GX160
Protezione elettrica	IP 55
Raffreddamento	Bagnatura del disco con pompa ad acqua (14 L/min, serbatoio min. 57 L)
Sicurezza elettrica	Interruttore differenziale 30 mA obbligatorio
Livello di pressione acustica	Fino a 94 dB(A) a seconda della versione
Livello di vibrazioni	0,13 a 1,0 m/s² a seconda della versione
Materiali principali	Motore: alluminio, acciaio, rame, poliammide; Macchina: lamiera d'acciaio, ghisa
Utilizzo previsto	Taglio di blocchi per solai, blocchi di cemento, calcestruzzo aerato, mattoni refrattari, ecc.
Manutenzione regolare	Pulizia del serbatoio, svuotamento del fango, controllo delle cinghie, lubrificazione dei rulli
Garanzia	12 mesi (parti difettose, esclusa usura)

Domande frequenti - TS 500 M HUSQVARNA

Che tipi di dischi posso utilizzare sulla TS 500 M?

Utilizzare solo dischi diamantati per taglio ad acqua (marmo, pietra, granito, mattoni, ecc.). I dischi abrasivi o le lame da sega sono vietati. Diametri ammessi: 400 a 600 mm, foro 25,4 mm.

Come cambiare il disco di taglio?

Scollegare la macchina (o rimuovere la candela per la versione termica). Svitare il dado di bloccaggio (filettatura sinistra) con la chiave da 36. Posizionare il disco rispettando il senso di rotazione indicato da una freccia. Serrare il dado e rimontare il carter di protezione.

Qual è la profondità di taglio massima?

La profondità di taglio dipende dal diametro del disco: 160 mm con Ø 400 mm, 180 mm con Ø 450 mm, 200 mm con Ø 500 mm e 240 mm con Ø 600 mm.

Quali precauzioni di sicurezza elettrica sono obbligatorie?

Collegare la macchina a una rete dotata di un interruttore differenziale 30 mA con messa a terra. Utilizzare prese di tipo 2P+T o 3P+T. Il cavo prolunga deve avere una sezione adeguata (es. 3×2,5 mm² fino a 50 m per 230 V).

Come regolare la profondità di taglio?

Sbloccare la leva di arresto (K), premere il pedale per portare il disco alla profondità desiderata, quindi ribloccate la leva. Per una regolazione fine, utilizzare il volantino (J) per ±5 mm.

Cosa fare se la pompa dell'acqua non funziona?

Verificare il cavo di alimentazione e la tensione. Se una bolla d'aria blocca la pompa, estrarla dal liquido attraverso il tubo di uscita e poi immergerla di nuovo. Se la girante è bloccata, svitare il filtro e pulirla con un piccolo cacciavite.

Come mantenere la macchina dopo l'uso?

Pulire regolarmente la macchina e svuotare il serbatoio per rimuovere il fango. Lavare il serbatoio con abbondante acqua. Pulire i cuscinetti dei rulli del tavolo. Conservare in un luogo asciutto, fuori dalla portata dei bambini.

Cosa fare se la testa di taglio non torna in posizione alta?

Basta stringere di alcuni giri il dado che permette di ri-tendere la molla di richiamo della testa (vedere vista esplosa nel manuale).

Posso usare la macchina senza acqua?

No, la bagnatura è indispensabile per raffreddare il disco ed evitare polvere. La portata della pompa è di 14 L/min. Assicurarsi che il serbatoio contenga almeno 57 litri d'acqua.

Come avviare la versione termica (Honda GX160)?

Verificare il livello dell'olio e il pieno di carburante. Posizionare la leva dell'acceleratore al massimo. Seguire la procedura di avviamento del manuale del motore. La velocità di rotazione è data dalla posizione massima della leva.

MANUALE UTENTE TS 500 M HUSQVARNA

Manuale di istruzioni

DICHIARAZIONE DI CONFORMITÀ ALLE DIRETTIVE EUROPEE

HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Partille, Sweden, dichiara che la macchina TS500M-600M è conforme alle disposizioni delle direttive:

"MACCHINE" modificata (89/392/CEE) - "BASSA TENSIONE" modificata (73/23/CEE) - "CEM" (89/336/CEE) "RUMORI" (2000/14/CEE) - APPARECCHIATURE ELETTRICHE ED ELETTRONICHE (RAEE) (2002/96/CE)

IT - Informazioni di carattere ambientale

Il simbolo che appare sul prodotto o sulla confezione indica che il prodotto non può essere smaltito come rifiuto domestico. Deve invece essere consegnato all'apposito punto di raccolta per il riciclo di apparecchiature elettriche o elettroniche. Assicurandosi che questo prodotto venga smaltito correttamente, si aiuta a prevenire potenziali conseguenze negative per l'ambiente e per la salute delle persone, che potrebbero altrimenti essere causate da un incorretto smaltimento di questo prodotto. Per ulteriori informazioni dettagliate sullo smaltimento, si prega di contattare il comune di residenza, il servizio di smaltimento dei rifiuti oppure il negozio dove il prodotto è stato acquistato.

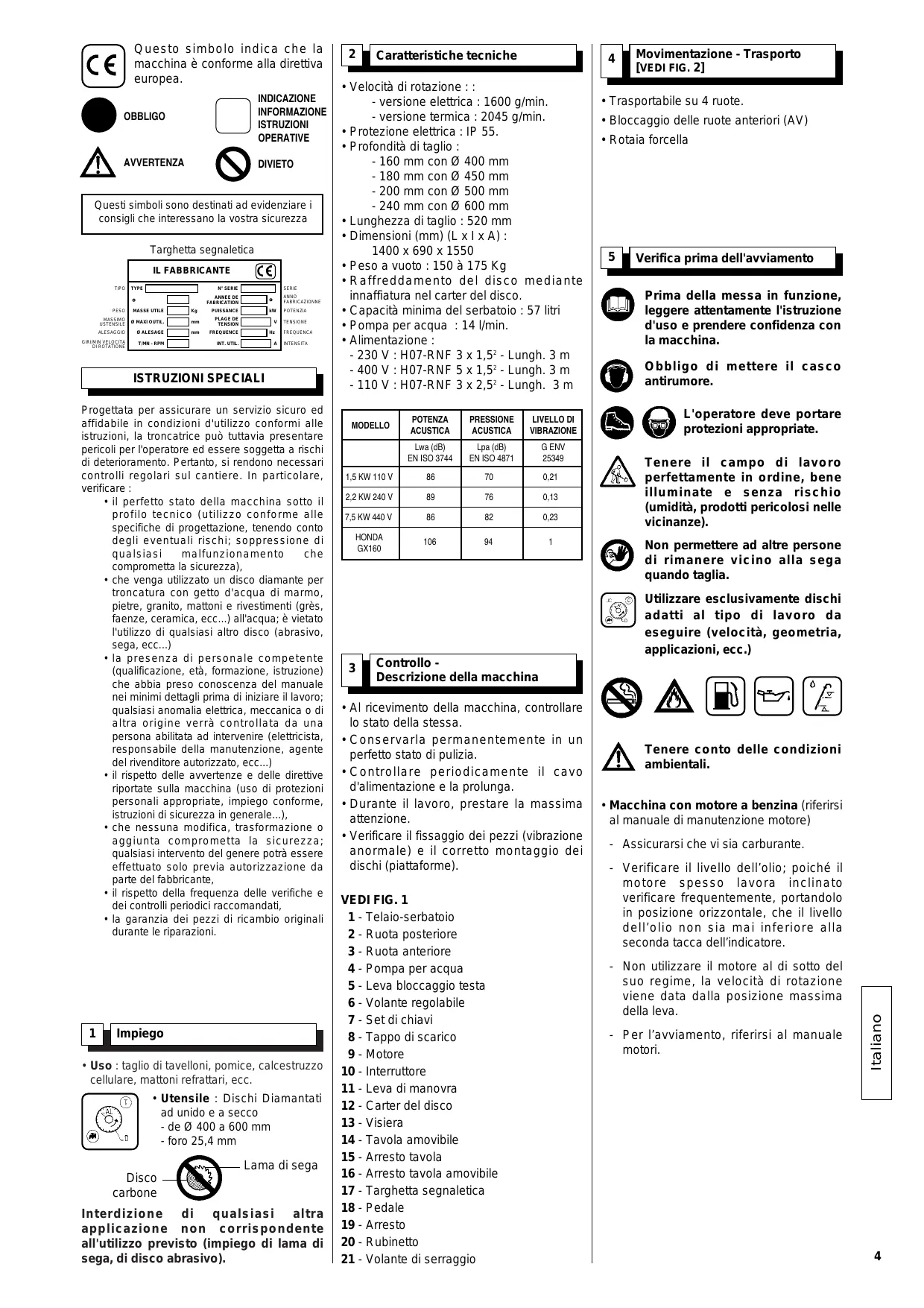

Questi simboli sono destinati a evidenziare i consigli che interessano la vostra sicurezza.

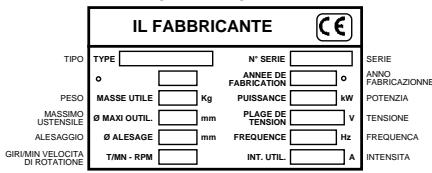

Targhetta segnaletica

ISTRUZIONI SPECIALI

Progettata per assicurare un servizio sicuro ed affidabile in condizioni d'utilizzo conformi alle istruzioni, la troncatrice può tuttavia presentare pericoli per l'operatore ed essere soggetta a rischi di deterioramento. Pertanto, si rendono necessari controlli regolari sul cantiere. In particolare, verificare:

• il perfetto stato della macchina sotto il profilo tecnico (utilizzo conforme alle specifiche di progettazione, tenendo conto degli eventuali rischi; soppressione di qualsiasi malfunzionamento che comprometta la sicurezza),
• che venga utilizzato un disco diamante per troncatura con getto d'acqua per marmo, pietre, granito, mattoni e rivestimenti (gres, faenze, ceramica, ecc.) ad acqua; è vietato l'utilizzo di qualsiasi altro disco (abrasivo, sega, ecc.)
• la presenza di personale competente (qualificazione, età, formazione, istruzione) che abbia preso conoscenza del manuale nei minimi dettagli prima di iniziare il lavoro; qualsiasi anomalia elettrica, meccanica o di altra origine verrà controllata da una persona abilitata ad intervenire (elettricista, responsabile della manutenzione, agente del rivenditore autorizzato, ecc.)
• il rispetto delle avvertenze e delle direttive riportate sulla macchina (uso di protezioni personali appropriate, impiego conforme, istruzioni di sicurezza in generale...),
• che nessuna modifica, trasformazione o aggiunta comprometta la sicurezza; qualsiasi intervento del genere potrà essere effettuato solo previa autorizzazione da parte del fabbricante,
• il rispetto della frequenza delle verifiche e dei controlli periodici raccomandati,
• la garanzia dei pezzi di ricambio originali durante le riparazioni.

1 Impiego

• Uso: taglio di tavelloni, pomice, calcestruzzo cellulare, mattoni refrattari, ecc.

• Utensile: Dischi Diamantati a umido e a secco - di Ø 400 a 600 mm
• foro 25,4 mm

Disco carbone

Lama di sega

Interdizione di qualsiasi applicazione non corrispondente all'utilizzo previsto (impiego di lama di sega, di disco abrasivo).

2 Caratteristiche tecniche

• Velocità di rotazione: versione elettrica: 1600 g/min.
• versione termica: 2045 g/min.
• Protezione elettrica: IP 55. Profondità di taglio:
• 160 mm con Ø 400 mm
• 180 mm con Ø 450 mm
• 200 mm con Ø 500 mm
• 240 mm con Ø 600 mm
• Lunghezza di taglio: 520 mm
• Dimensioni (mm) (L x I x A): 1400 x 690 x 1550
• Peso a vuoto: 150 à 175 Kg
• Raffreddamento del disco mediante innaffiatura nel carter del disco.
• Capacità minima del serbatoio: 57 litri
• Pompa per acqua : 14 l/min.
• Alimentazione :
• 230 V : H07-RNF 3 x 1,5² - Lungh. 3 m
• 400 V : H07-RNF 5 x 1,5² - Lungh. 3 m
• 110 V : H07-RNF 3 x 2,5² - Lungh. 3 m

MODELLO	POTENZA ACUSTICA	PRESSIONE ACUSTICA	LIVELLO DI VIBRAZIONE
	Lwa (dB) EN ISO 3744	Lpa (dB) EN ISO 4871	G ENV 25349
1,5 KW 110 V	86	70	0,21
2,2 KW 240 V	89	76	0,13
7,5 KW 440 V	86	82	0,23
HONDA GX160	106	94	1

3

Controllo - Descrizione della macchina

• Al ricevimento della macchina, controllare lo stato della stessa.
• Conservarla permanentemente in un perfetto stato di pulizia.
• Controllare periodicamente il cavo di alimentazione e la prolunga.
• Durante il lavoro, prestare la massima attenzione.
• Verificare il fissaggio dei pezzi (vibrazione anormale) e il corretto montaggio dei dischi (piattaforme).

VEDI FIG. 1

1 - Telaio-serbatoio, 2 - Ruota posteriore, 3 - Ruota anteriore, 4 - Pompa per acqua, 5 - Leva bloccaggio testa, 6 - Volante regolabile, 7 - Set di chiavi, 8 - Tappo di scarico, 9 - Motore

10 - Interruttore

11 - Leva di manovra, 12 - Carter del disco, 13 - Visiera, 14 - Tavola amovibile, 15 - Arresto tavola, 16 - Arresto tavola amovibile, 17 - Targhetta segnaletica, 18 - Pedale, 19 - Arresto, 20 - Rubinetto, 21 - Volante di serraggio

4

Movimentazione - Trasporto [VEDI FIG. 2]

• Trasportabile su 4 ruote.
• Bloccaggio delle ruote anteriori (AV)
• Rotaia forcella

5

Verifica prima dell'avviamento

Prima della messa in funzione, leggere attentamente l'istruzione d'uso e prendere confidenza con la macchina.

Obbligo di METTERE il casco antirumore.

L'operatore deve portare protezioni appropriate.

Tenere il campo di lavoro perfettamente in ordine, ben illuminato e al riparo da rischi (umidità, prodotti pericolosi nelle vicinanze).

Non permettere ad altre persone di rimanere vicino alla sega quando taglia.

Utilizzare esclusivamente dischi adatti al tipo di lavoro da eseguire (velocità, geometria, applicazioni, ecc.)

Tenere conto delle condizioni ambientali.

• Macchina con motore a benzina (riferirsi al manuale di manutenzione motore)
• Assicurarsi che vi sia carburante.
• Verificare il livello dell'olio; poiché il motore spesso lavora inclinato verificare frequentemente, portandolo in posizione orizzontale, che il livello dell'olio non sia mai inferiore alla seconda tacca dell'indicatore.
• Non utilizzare il motore al di sotto del suo regime, la velocità di rotazione viene data alla posizione massima della leva.
• Per l'avviamento, riferirsi al manuale motori.

6

Montaggio del disco

[VEDI FIG. 3]

Mettere fuori tensione la troncatrice staccando la spina d'alimentazione.

Per sicurezza, staccare la candela.

• Allentare il dato di serraggio per mezzo della chiave da 36.

Il dado di serraggio del disco possiede una filettatura sinistrorsa.

• Togliere la flangia di serraggio.
• Montare il disco.

Attenzione al senso di rotazione, indicato con una freccia su uno dei lati del disco.

Verificare la pulizia delle facce d'appoggio delle flange, del disco e dell'albero.

• Serrare il dado.
• Riposizionare il riparo e fissarlo.
• Per il montaggio del disco superiore a 500 mm (FIG. 5), smontare la vite A per disimpegnare l'asta B. Ribaltare il carter del disco.

Collegamento elettrico

- SICUREZZA ELETTRICA :

Obbligo di collegamento a un interruttore a corrente differenziale residua 30mA con messa a terra. In mancanza di quest'interruttore sulla rete, consultare il nostro catalogo per i differenti modelli proposti.

• Uso corretto del dispositivo a corrente differenziale residua comprende il suo controllo periodico. Per gli utensili forniti con un DCDR integrato nel cavo o nella spina per presa di corrente, nell'ipotesi in cui il cavo o la presa siano danneggiati, la riparazione deve essere effettuata a cura del costruttore, da uno degli agenti o da un atelier di riparazione qualificato, per evitare ogni rischio causato da una cattiva riparazione.

• Assicurarsi che la tensione della rete sia identica a quella indicata sulla targhetta della macchina.
• Motore trifase :

Assicurarsi che il senso di rotazione corrisponda alla freccia disegnata sul carter. Se il motore non gira nel senso voluto, invertire due dei fili di alimentazione.

• Utilizzare prese di corrente monofase di tipo 2P + T , o 3P + T / 3P + N + T a seconda delle relative tensioni.

• Cavo di prolunga : sezione del cavo sufficiente per la potenza elettrica, collegamento alla rete mediante un cavo tipo H07 RNF di sezione: 3 × 2,5 mm² fino a 50 m per 230 V
• 5 x 1,5 mm² fino a 100 m per 400 V
• 3 × 4 m m² fino a 40 m per 115 V

8

Messa in servizio

Essere sempre attenti

Prima dell'avviamento, togliere le chiave e gli utensili di regolazione

Mettere sempre i carter di protezione

• Riempire il serbatoio d'acqua (livello max. base delle guide di scorrimento).
• Pompa per acqua con avviamento accoppiato con il motore.

Questa macchina esendo dotata di una pompa auto-adescante, il disco viene innaffiato sin dall'avviamento.

Umidificazione abbondante = longevità garantita del disco

Il carter di protezione ed il supporto motore con deflettore assicurano una perfetta distribuzione dell'innaffiatura.

9

Metodo di taglio

• Posizionare il materiale sul tavolo. Tenerlo saldamente con le due mani. Premere il pedale e spingere simultaneamente il materiale verso la lama.
• A seconda dello spessore e della durezza del materiale, effettuare 1 o più passaggi.

10

Regolazione della profondità [VEDI FIG. 5]

• Il peso della testa caricata a molla è stato studiato in modo che basti una lieve pressione da parte dell'utilizzatore per regolare la profondità di taglio.
• Chiusura della testa: sbloccare la leva dell'arresto (K), premere il pedale in modo tale che il disco venga a trovarsi alla profondità desiderata e quindi ribloccare.
• Regolazione millimetrica: procedere come sopra indicato, quindi regolare di + o - 5 mm avvitando o svitando il volano (J).
• Per ottenere profondità identiche, sbloccare la leva (K). Azionare il pedale oppure l'impugnatura fino al raggiungimento della profondità voluta. Bloccare la leva (A). A quel punto la testa non può far altro che riportarsi all'altezza prestabilita.
• Per evitare che l'altezza di taglio subisca variazioni, stringere il volante (B).
• Per effettuare una nuova regolazione, svitare la leva (K).

11

Manutenzione

(arresto del motore obbligatorio)

Azionare la macchina premendo il tasto dell'interruttore.

Motore termico

Riferirsi alle istruzioni del manuale di servizio del costruttore.

- Motore elettrico

Per fermare la troncatrice, premere il tasto rosso.

- Motore termico

Ruotare l'interruttore della leva gas.

"Manutenzione motore": fare riferimento al manuale di manutenzione motore.

Il lubrificante verrà eliminato conformemente alle modalità prescritte dalla legislazione in vigore.

• Pulire regolarmente la macchina.
• Scaricare spesso il serbatoio per togliere il fango di taglio, che, altrimenti, rischia di intasare la pompa di mandata e di usurarla prematuramente.
• Pulire il serbatoio con acqua.
• Pulire accuratamente le sedi delle rotelle della tavola.
• Se dopo un certo tempo di utilizzo la testa di taglio non ritorna nella sua posizione iniziale (posizione alta), basta stringere di alcuni giri il dado che permette di tendere la molla di richiamo della testa [VEDI SPACCATO].

Stoccare in un luogo sicuro, fuori dalla portata dei bambini.

Avere cura degli utensili.

RICERCA GUASTI

In caso di funzionamento anomalo, fare riferimento alle tabelle di cui sotto per trovare una soluzione ai problemi riscontrati.

La macchina non funziona.

CAUSE	RIMEDI
Allacciamento scorretto o cavodanneggiato	- Verificare il corretto allacciamento dell'alimentazione e (spina, prolunga,...) - Verificare il cavod'alimen tazione
Nessuna tensionessullarete	- Verificare o far verificare da un elettricista (interrettore, presa...)
Commutatore difettioso, cavomotore danneggiato assistenza	- Far verificare da un elettricista o rivolgersi al servizio
Motore danneggiato(nessuna potenza, odore sgradevole)	- Sostituire il motore rivolgendosi al servizio assistenza

• Avviamento difficile.

CAUSE	RIMEDI
Condensatore avviamento motore monofase	- Sostituire il condensatore
Alimentazione trifase non conforme (su 2 fasi, motore cavo danneggiato)	- Far verificare da un elettricista o contattare il serevizio assistenza.

La pompa non parte.

CAUSE	RIMEDI
Il cavo di alimentazione è mal collegato o danneggiato	- Controllare o fare controllare il cavo di alimentazione.
Non c’è tensione nel circuito o alla presa di corrente	- Verificare o fare controllare il circuito o la presa di corrente.

Non fuoriesce liquido dalla pompa.

CAUSE	RIMEDI
Potrebbe essersi formata una bolla d'aria all'internalo del corpo pompa	- Estrarre la pompa dal liquido, sorregendola per il tubo di uscita, quando reim-mergerla nel liquido.
La turbina è bloccata	- Svitare ilhetto e con un piccolo cacciavite pulire la zona di lavoro della turbina da eventuali residui.

12 Sostituzione della cinghia di trasmissione

• Svitare le 4 viti di fissaggio e togliere la chiusura del supporto mandrino.
• Allentare con la chiave da 19 la vite di fissaggio della custodia.
• Servendosi di una leva, tendere la cinghia. Se non basta, agire sul motore (apposite luci nel supporto motore), quindi sulla custodia.

13 Umidificazione del disco

Per evitare la polvere e il surriscaldamento del disco, ogni troncatrice è equipaggiata con una pompa ad acqua. Non appena la macchina viene avviata, il disco viene bagnato.

14 Regolazioni

• La macchina essendo regolata nelle nostre officine, nessuna regolazione è necessaria.
• Tuttavia in caso di urti, di allentamento della bulloneria, di manovre brusche durante l'inclinazione della testa, agire sulle viti di arresto (J) e verificare l'apertura angolare (per tagli rettilinei).

15 Raccomandazioni importanti

• Stringere periodicamente la bulloneria.
• In caso di arresto prolungato e di non utilizzo della macchina, si raccomanda di togliere il disco e di conservarlo adeguatamente.
• Procedere all'innaffiatura adeguata del disco.
• Eseguire un serraggio corretto del disco.
• Curare la pulizia delle superfici di appoggio del disco, delle flange e del mandrino.

Il costruttore declina ogni responsabilità derivante da un uso non corretto, da qualsiasi modifica, adattamento o motorizzazione diversi da quanto specificamente previsto in origine dal costruttore stesso.

Durante il lavoro il livello di pressione acustica può superare 85 dB (A).

In tal caso bisogna prendere delle misure individuali di protezione.

16

Riparazioni

S A V

Siamo a Vostra completa disposizione per garantirVi qualsiasi riparazione nei tempi più brevi e ai prezzi migliori (vedere l'indirizzo sul retro).

17

Pezzi di ricambio

Per una rapida scelta dei pezzi di ricambio, ed onde evitare qualsiasi perdita di tempo, è necessario richiamare su ogni ordine le indicazioni che figurano sulla targhetta segnaletica della macchina nonché il numero di riferimento del pezzo da sostituire.

Vedi spaccato

18

Scarto

In caso di deterioramento degli accessori o dell'intera macchina, questa verrà buttata secondo i metodi prescritti dalla legislazione in vigore.

- Materiali principali :

• Motore : Alluminio (AL) - Acciaio (AC) Rame (CU) - Poliammide (PA)
• Macchina: Lamiera acciaio (AC) Ghisa (FT)

Le notizie tecniche sono date a titolo informativo e non vincolano il costruttore. Per migliorare costantemente la qualità dei nostri prodotti ci riserviamo di apportare modifiche senza preavviso.

La garanzia ha effetto alla data di acquisto da parte dell'utilizzatore (data della fattura del distributore) e avrà validità per la durata di 12 mesi.

1. ESTENSIONE

La garanzia si limita alla sostituzione gratuita di parti che abbiano dei difetti di fabbricazione riconosciuti da Husqvarna (fatta eccezione per le parti d'usura e di consumo) se la riparazione è effettuata in una officina Husqvarna o autorizzata da Husqvarna.

(In caso di riparazione effettuata da personale non autorizzato da DIMAS) il fabbricante non copre i danni, diretti o indiretti, materiali o immateriali, causati alle persone o alle cose in seguito a rottura o arresto della

macchina.

Per aver diritto alla garanzia, è indispensabile inviare a Husqvarna, entro 8 giorni dall'acquisto, il certificato di garanzia allegato, debitamente compilato.

In caso di problemi insorgenti alla macchina nel periodo della garanzia, i nostri servizi post-vendita vi indicheranno il miglior cammino da seguire per permettervi di risolvere il problema, e vi consiglieranno all'occorrenza il centro di servizio autorizzato più vicino a voi.

Potete anche spedire la vostra macchina, a vostre spese, ai nostri servizi Post-vendita, allegando la fattura d'acquisto e un rapporto che descriva il problema e che richieda l'intervento della garanzia. Una diagnosi tecnica sarà effettuata al momento del ricevimento della macchina, e vi saranno inviate le conclusioni dell'esame.

1. ESCLUSIONI La garanzia non può essere accordata per anni o rotture causate da: - un utilizzo anormale, errato trasporto o manutenzione; - utilizzo di lubrificanti o combustibili di qualità non adeguata o non prevista da Husqvarna;
2. in seguito all'utilizzo di ricambi o accessori non originali;
3. in seguito a interventi di personale non autorizzato;
4. in seguito all'utilizzo di un attrezzo diamantato difettoso o inadeguato. (Noi prevediamo l'utilizzo di utensili Husqvarna). La merce viaggia a spese, rischio e pericolo

contro il trasportatore nelle forme e nei termini previsti dalla legge.

• Attacca qui l'adesivo CE con dimensioni

Con dimensioni metriche 1. Posizionare qui il CE sticker

Per poter fruire della garanzia, è indispensabile rispedire il certificato di garanzia allegato, debitamente compilato entro otto giorni consecutivi all'acquisto.
