BEDIENUNGSANLEITUNG TS 500 M HUSQVARNA

Betriebs- und Wartungsanleitung

EG-RICHTLIENIEN - KONFORMITÄTS-ERKLÄRUNG

HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Partille, Sweden, erklart hiermit, daß die machine TS500M-600M konform ist, mit der :

"MACHINENBAURICHTLINIE" in Änderungs-fassung (89/392/CEE)
- "NIEDERSPANNUNGSRICHTLINIE" in Änderungsfassung (73/23/CEE)
- Linie "ELEKTROMAGNETISCHESTÖR-SICHERHEIT" (89/336/CEE)
"LA RMSCHUTZRICHTLINIE" (2000/14/CEE)
ELEKTRONIK-ALTOERATE" (2002/96/EG)

Das Symbol auf dem Produkt bzw. auf der Produktverpackung gibt an, dass diese Produkte nicht als Hausmüll behandelt werden darf. Zur Entsorgung ist es an einen entsprechenden Recycling-Punkt für elektrische und elektronische Geräte zu bringen. Durch die umweltgerechte Entsorgung these Produkte tragen Sie dazu bei, potentielle Folgeschäden an der Umwelt und Gesundheitsschäden zu verhinden. Ausfuhrlichere Informationen über das Recycling这些东西 Produkte erhalten Sie auf Wunsch von ihrer Stadt-oder Gemeinderat, den für die Hausmüllentsorgung zuständigen Behörden oder dem Geschäft, in dem Sie这些东西 Produkt gekauft haben.

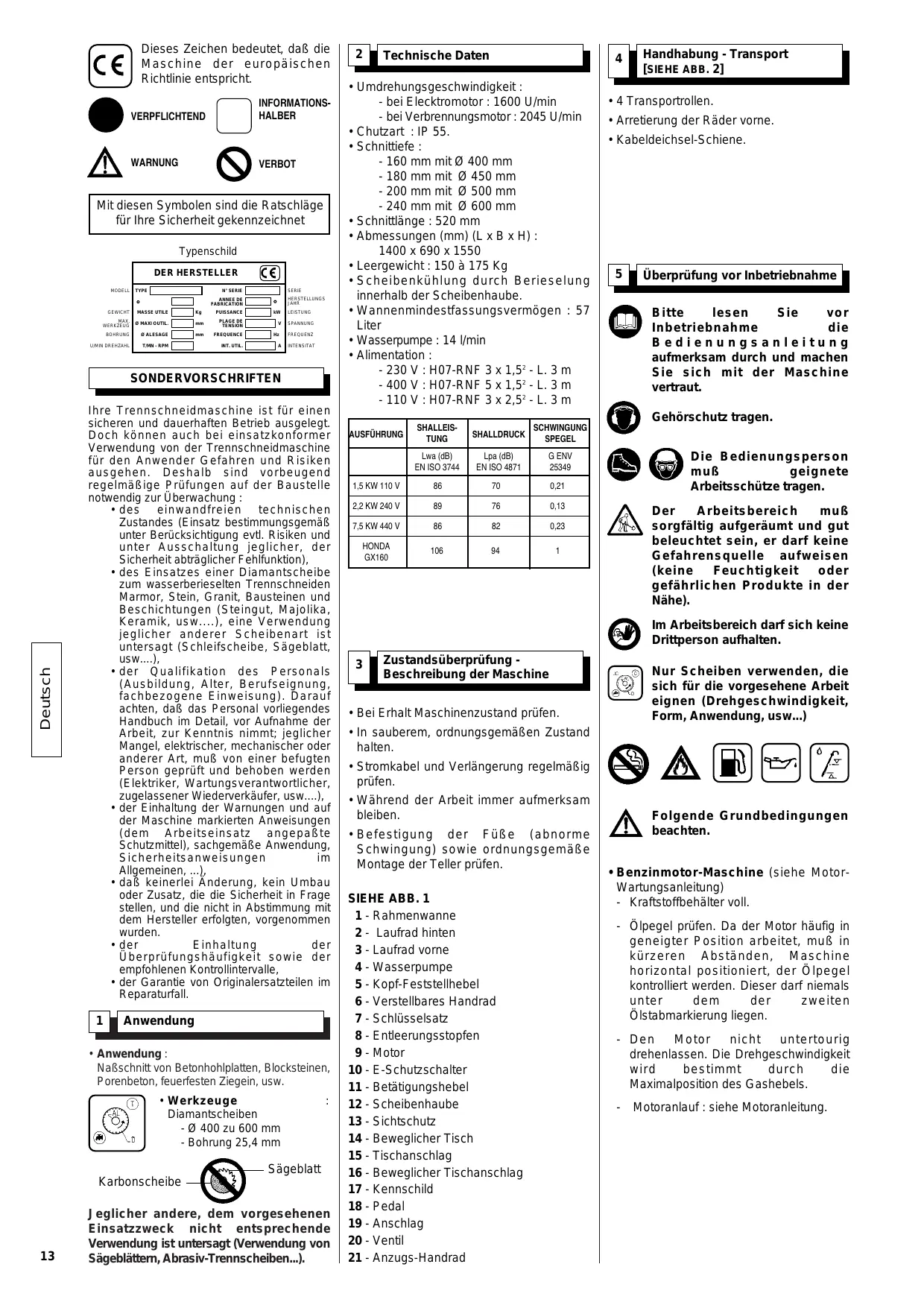

Dieses Zeichen bedeutet, daß die Maschine der europäischen Richtlinie entspricht.

VERPFlichtEND

INFORMATIONS-HALBER

WARNING

VERBOT

Mit diesen Symbolen sind die Ratschläge für ihre Sicherheit gekennzeichnet

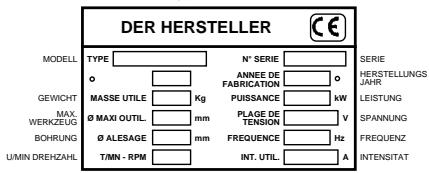

Typenschild

SONDERVORSCHRIFTEN

Ohre Trennschneidmaschine ist für einen sicheren und dauerhaften Betrieb ausgelegt.
Doch können auch bei einsatzkonformer Verwendung von der Trennschneidmaschine für den Anwender Gefahren und Risiken ausgehen. Deshalb sind vorbeugend regelmäßige Prüfungen auf der Baustelle notwendig zur Überwachung:

des einwandfrei technischen Zustandes (Einsatz bestimmungsgemäß unter Berücksichtigung evtl. Risiken und unter Ausschaltung jeglicher, der Sicherheit abträglicher Fehlfunktion).
des Einsatzes einer Diamantscheibe zum Wasserberliesen Trennschneiden Marmor, Stein, Granit, Bausteinen und Beschichtungen (Steingut, Majolika, Keramik, usw....), eine Verwendung jeglicher anderer Scheibenart ist untersagt (Schleifscheibe, Sägeblatt, usw....).
- der Qualification des Personals (Ausbildung, Alter, Berufseignung, fachbezogene Einweisung). Darauf achten, daß das Personal vorliegenden Handbuch im Detail, vor Aufnahme der Arbeit, zur Kenntnis nimmt; jeglicher Mangel, elektrischer, mechanischer oder anderer Art, muß von einer befugten Person geprüft und behoben werden (Elektriker, Wartungsverantwortlicher, zugelassener Wiederverkäuser, uw....),
- der Einhaltung der Warnungen und auf der Maschine markierten Anweisungen (dem Arbeitseinsatz angepaßte Schutzmittel), sachgemäß Anwendung, Sicherheitsanweisungen im Allgemeinen,...),
- daß keinerlei Änderung, kein Umbau oder Zusammen, die die Sicherheit in Frage stellen, und die nicht in Abstimmung mit dem Hersteller erfolgten, vorgenommen wurden.
- der Einhaltung der Überprüfungshäufigkeit sowie der empfohlenen Kontrollintervalle,
- der Garantie von Originalersatzteilen im Reparaturfall.

Anwendung

Anwendung :

Naßschmitt von Betonhohlplatten, Blocksteinen, Porenbeton, feuerfesten Ziegein, usw.

Werkzeuge

mantscheiben

400 zu 600 mm

• Bohrung 25,4 mm

Karbonscheibe

Sageblatt

Jeglicher andere, dem vorgesehenen Einsatzzweck nicht entsprchende Verwendung ist untersagt (Verwendung von Sägeblättern, Abrasiv-Trennscheiben...).

Technische Daten

Umdrehungsgeschwindigkeit :

• bei Elektromotor: 1600 U/min

• bei Verbrennungsmotor: 2045 U/min

• Chutzart : IP 55.
  Schnittiefe :

• 160 mm mit Ø 400 mm

• 180 mm mit Ø 450 mm
  -200mmmit 500mm

• 240 mm mit Ø 600 mm

• Schnittlange : 520 mm

• Abmessungen (mm) (L × B × H) :

1400 × 690 × 1550

Leergewicht: 150 à 175 Kg
- Scheibenkuhlung durch Berieselung innerhalb der Scheibenhaube.
Wannenmindestfassungsvermögen : 57 Liter
- Wasserpumper: 14 l/min
- Alimentation

230 V : H07-RNF 3 x 1,5² - L. 3 m
- 400 V : H07-RNF 5 x 1,5² - L. 3 m
- 110 V : H07-RNF 3 x 2.5² - L. 3 m

AUSFÜHRUNG	SHALLEIS-TUNG	SHALLDRUCK	SCHWINGUNG SPEGEL
	Lwa (dB)EN ISO 3744	Lpa (dB)EN ISO 4871	G ENV25349
1,5 KW 110 V	86	70	0,21
2,2 KW 240 V	89	76	0,13
7,5 KW 440 V	86	82	0,23
HONDAGX160	106	94	1

Zustandsüberprüfung - Beschreibung der Maschine

• Bei Erhalt Maschinenzustand prüfen.
• In sauberem, ordnungsgemänen Zustand halten.
• Stromkabel und Veränderung regelmäßiger prüfen.
• Wahrend der Arbeit immer aufmerksam bleiben.
• Befestigung der Füße (abnorme Schwingung) sowie ordnungsgemäß Montage der Teller prufen.

SIEHE ABB.1

1 - Rahmenwanne
2 - Laufrad hinten
3 - Laufrad vorne
4 - Wasserpumper
5 - Kopf-Feststellhebel
6 - Verstellbares Handrad
7-Schlusselsatz
8 - Entleerungsstopfen
9-Motor
0 - E-Schutzschalter
11-Betätigungshebel
12 - Scheibenhaube
13 - Sichtschutz
14-Beweglicher Tisch
15 - Tischanschlag
16-Beweglicher Tischanschlag
17 - Kennschild
18-Pedal
19 - Anschlag
20 - Ventil
21 - Anzugs-Handrad

• 4 Transportrollen.
• Arretierung der Räder vorne.
  Kabeldeichsel-Schiene.

Überprüfung vor Inbetriebnahme

Bitte lesen Sie vor Inbetriebnahme die Bedienung san leitung aufmerksam durch und machen Sie sich mit der Maschine vertraut.

Gehorschutz tragen.

Die Bedienungsperson muß geignete Arbeitssschütze/TRagen.

Der Arbeitsbereich muß sorgfältig aufgeräumt und gut beleucht sein, erarf keine Gefahrensquelle aufweisen (keine Feuchtigkeit oder gefährlichen Produkte in der Nähe).

Im Arbeitsbereicharf sich keine Drittperson aufhalten.

Nur Scheiben verwenden, die sich für die vorgesehene Arbeit eigennen (Drehgeschwindigkeit, Form, Anwendung, usw...)

Folgende Grundbedingungen beachten.

• Benzinmotor-Maschine (siehe Motor-Wartungsanleitung)

Kraftstoffbehälter voll.

• Ölpegel prüfen. Da der Motor führig in geneigter Position arbeitet, muß in kürzeren Abständen, Maschine horizontal positioniert, der Ölpegel kontrolliert werden. Diese darf niemals unter dem der zweiten Ölstabmarkierung liegen.
• Den Motor nicht untertourig drehenlassen. Die Drehgeschwindigkeit wird bestimmt durch die Maximalposition des Gashebels.
• Motoranlauf: siehe Motoranleitung.

Trennmaschine vom Netz durch Abziehen des Netzsteckers trennen.

• Mit Hilfe des 36er Schlüssels, die Anzugsmutter offen.

Achtung, die Anzugsmutter der Trennscheibe hat Linksgewinde.

• Anzugsflansch abnehmen.
  Trennscheibe heranfuhren.

Drehrichtungspfie auf Schutzhaube beachten. Auf Sauberkeit der Auflageliche der Scheibe, der Flansche und im Spannbereich achten.

• Mutter anziehen.
• Schutzhaube wieder einsetzen.
• Für den Einbau der oberen Scheibe in 500~mm (Abb.5) die Schraube A lösen, um die Spindel B zu trennen. Das Scheibengehäuse nach hinten kippen.

Elektroanschluss

• ELEKTRISCHE ABSICHERUNG: Anschluß über Differenzreststrom-Abschalter 30 mA mit Erdleiter. Ist ein solcher Abschalter nicht vorhanden, können andere Ausführungsarten eingesetzt werden, die Sieitte unserem Katalog entnahmen wollen.
• Korrekter Einsatz des Rest strom Differentialabschalters mit regelmäßiger Inspektion; bei Werkzeugen, die mit in das Kabel bzw. in den Netzstecker integriertem DCDR-Glied gefelwert werden, muß in Fälle, wo auf eine Beschädigung des Kabels oder des Netzanschlüsse zu schreiben ist, die Reparatur vom Hersteller oder dessen Vertretungen bzw. einer Fachwerkstatt vorgenommen werden, um jegliches Risiko infolge eines unsachgemäßen Eingriffes auszuschlieben.

• Sicherstellen, daß die Netzspannung mit den Angaben des Maschinenkenns- Childes übereinstimmt.
• Drehstrommotor: Sicherstellen, daß die Drehrichtung mit der auf der Scheibenverkleidung eingeprägen Pfeilrichtung übereinstimmt: falls der Motor nicht in gewünschte Richtung dreht, beide Stromversorgungsadern vertauschen.

Zu verwendende Stecker: Monophase, Typ 2 P + Erde, oder 3 P + Erde / 3 P + N + Erde, je nach gegebener Spannung.

• Verlängerungskabel :

ausreichender Kabelquerschnitt je nach elektrischer Leistung. Anschluß am Netz per Kabel, Typ H07 RNF folgenden Querschnittes:

• 3 × 2,5 ~mm^2 bis zu 50 ~m bei 230 ~V
• x 1,5 mm² bis 100 m bei 400 V
• 3 × 4 ~mm^2 bis 40 ~m bei 115 ~V

Inbetriebnahme

Stetsachtgeben.

Vor der Inbetriebnahme die Schlüssel und die Regelwerkzeuge entfern.

Den Spritzschutz während der gesamten Arbeitsdauer nicht entfernen.

• Wasserwanne befüllen (Maxi-Füllstand am Schienenansatz).
• Wasserpumpenanlauf an Motoranlauf gekoppelt.

Jede Maschine ist mit einer selbstlaufenden Pumpe ausgestattet. Die Scheibennaßkuhlung lauft bei Einsatzung der Maschine an.

Reichliche Berieselung = Langlebigkeit der Scheibe

Die Schutzhaube und die Motoraufnahme mit Abweiser gewährleisten eine einwandfrei Verteilung des Spruhwassers.

Schneidemethode

• Den Werkstoff auf den Tisch legen. Mit beiden Händen festhalten. Das Pedal drücken und den Werkstoff gegen das Schneidmesser drücken.
• Entsprechend der Stärke und der Härte des Werkstoffs 1 oder mehrere Arbeitsgänge durchführten.

Einstellen der Schnittiefe [SIEHE ABB. 5]

Das durch Feder angeglichen Gewicht des Kopfes ist so ausgearbeitet, daß die Bedienungsperson die Schnittiefe mit einem leichten Dnuck regeln kann.
- Maschinenkopf-Verriegelung :

Anschlaghebel (K) lösen, Pedal so drücken, daß die Scheibe auf gewünschte Tiefe gehen und in dieser Position arretieren.

• Millimetreinstellung : wie vorstehend angegeben vorgehen, dann eine Einstellung von + oder - 5 mm vornehmen, indem das Stellrad (J).
  Zum Einstellen identischer Schnitt-Eintauchtiefen den Hebel (K) losen. Das Pedal bzw. den Hebel bis Erreichen der gewünschten Schnittiefe betätigten. Den Hebel (A) arretieren. Dadurch wird gewährleistet, daß der Maschinenkopf jeweils nur bis zur festeingestelltten Höhe hochgeht.
  Um eine Verstellung der Schnitthöhe zu vermeiden, das Handrad (B) anziehen.
• Neueinstellung: Hebel (K) lösen.

Wartung (Motorabschaltung obligatorisch)

• Elektromotor

Einschalten durch Drucken der Schutzschalter-Taste.

• Verbrennungsmotor

Siehe Betriebshandbuch des Herstellers.

Elektromotor

Zum Abschalten der Trennmaschine auf die rote Tastedrucken.

• Verbrennungsmotor

Gas-Kipphebelschalter umlegen.

"Motorwartung": siehe

Motorwartungsanleitung.

Entsorgung des Schmiermittels in Übereinstimmung mit der geltenden Gesetzgebung.

• Maschine regelmäßig reinigen.
• Wanne halten zum Evakuieren des Schnittschlammes entleeren. Bei Unterlassung kann sich die Rückfuhrpumpe zusetzen und vorzeitig verschreiben.
• Wanne mit reichlich Wasser ausspulen.
• Laufflächen der Tischrollen sorgfällig reinigen.
• Falls nach einer bestimmten Anwendungszeit der Schnittkopf nicht in seine Ausgangsposition zurückgeht (Position oben), reicht es, die Koprückzug federermutter um eine Umdrehungen einzudrehen [SIEHE DETAILZEICHNUNG].

An einen sicheren Ort für Kinder unzugänglich abstellen.

Die Diamantwerkzeuge sorgsam lagern.

PANNENBEHEBUNG

Bei abnormaler Funktion nachstehende Tabelle zur Behebung des Problemes einsehen.

Die Maschine Funktioniert nicht

URSACHE	BEHEBUNG
Mangelhafter E-Anschluß oder Kabel beschädigt	- Auf ordnungsgemäß E-Anschlußachten (Stecker, Veränderung...) - Stromversorgungskabel prüfen.
Keine Netzspannung	- E-Teile prüfen oder durch einen Elektriker prüfendenlassen (Abschalter, Stecker...)
Schalter defekt, Motorkabel beschädigt	- Durch einen Elektriker prüfendenlassen bzw. Kundendienstbenachrichtigen.
Motor geschädigt (keine Leistung, unangenehmiger Geruch...)	- Motor austauschen, Kundendienstbenachrichtigen.

Schwieriger Anlauf

URSACHE	BEHEBUNG
Monophase-Motorlaufkonden-sator	- Kondensator austauschen.
Drehstromversorgung nicht konform(auf zwei Phasen,Motorkabelbeschädigt)	- Durch einen Elektriker prüfenalassen bzw.Kunden-dienstabteilungbenachrichtigen.

• Kein Pumpstart

URSACHE	BEHEBUNG
Das Stromkabel ist schlecht angeschlossen oder beschädigt	- Stromkreis oder Steckdose spannungslos.
Das Stromkabel nachweisen oder überprüften setzen	- Stromkreis oder Steckdose nachweisen oder überprüften setzen.

• Keine Forderwirkung

URSACHE	BEHEBUNG
Einschlua einer Luftblase im Pumpenkörper	- Blockierung des Pumpenrads.
Pumpenschaufelad blockiert	- Filter mit keinem Schraubendeurer abschaufen, Ablagerungen im Laufradarbeitsber eich restlos entfernen

12 Nachspannen der Keilriemen

Die 4 Befestigungsschrauben losen und den Verschluß des Wellenhalters entfern.
- Mit dem 19er Schlüssel die Halteschraube des Gehäuses offen.
- Mit Hilfe eines Hebels den Riemen neu spannen. Bei unzulänglicher Spannung zuerst auf den Motor einwirken (Aussparungen am Motorträger), anschließend auf das Gehäuse.

13 Berieselung der Scheibe

Um Staub und ein HeiBwerden der Scheibe zu vermeiden, ist jeder Schneidegerät mit einer Pumpe ausgestattet.
- Unmittelbar bei der Inbetriebnahme der Maschine wird die Scheibe berieselt.

14 Einstellungen

Die Maschine ist werskseitig voreingestellt und erfordert keine Nachjustierung.
Die Anschlagschraube (J) sollen jeder nachgestellt und die Winkelposition überprüft werden (bei geraden Schnitten), falls die Maschine Stößen ausgesetzt war, bei Lockerung der Schraubenteile sowie nach übermögig harten Belastungen beim Kippen des Tisches.

15 Wichtige Hinweise

• Alle Schraubenteile regelmäßig nachziehen.
• Nach längerer Betriebszeit, Maschine warten und Scheibe schützen.
• Auf ausreichende Berieselung der Scheibe achten.
• Scheibe korrekt anziehen.
• Scheibenandrückflächen, Flansche und Spindel sauberhalten.

! Der Hersteller haftet in keinem Fall bei unsachgemäß Verwendung, jeglicher Änderung, Anpassung oder Motorisierung, die nicht mit der h er stell erseitig gen O r i g i n a l a u s leg u n g übereinstimmen.

Die Schalleistung am Arbeitsplatz kann 85 dB (A) überschreiben. In diesen Fall sind bestimmte Arbeitsschutzmittel vorzusehen.

16

Reparaturen

Wir stehen zu ihrer vollen Verfügung, um samtliche Reparaturarbeiten zu günstigen Preisen und schnellstmöglich durchzufahren (siehe Adresse auf der Rückseite).

17

Ersatzteile

Um einechnelles Lieferung der Ersatzteile zu gewährleisten, ist es unbedingterforderlich,uns bei jeder Bestellung alle auf dem Maschinenkennschild befindliche Daten (Maschinotyp,Maschinenummer, Ersatzteilbenennung,Bestellnummer, Bestellmenge) sowie die Teilbezeichnung gemäß Teilliste anzugegeben.

e siehe Explosionszeichnung

18

Außerbetriebsetzung

Bei Beschädigung und Bruch der Maschine hat die Entsorgung in Übereinstimmung mit den geltenden gesetzlichen Bestimmungen zu erfolgen.

Wichtigste Werkstoffe :

• Motor: Aluminium (AL) - Stahl (AC) - Kupfer (CU) - Polyamid (PA)
• Maschine: Stahlblech (AC) - Guß (FT)

Die Bedienungsanleitung und die Ersatzteilliste, die in thisem Dokument aufgeführst sind, sind nur zur Kenninsnahme und nicht verbindlich. Bekümmert um die Qualität unserer Produkte, behalten wir uns das Recht vor, ohne vorherige Benachrichtigung, technische Abänderungen zur Verbesserung dieser vorzunehmen.

2 Technische kenmerken

• ELECTRISCHE VEILIGHEID :

• De machine werkt nicht

1. DAUER Die Garantie wird wirksam am Tag des Kaufs durch den Anwender (Rechnungsdatum des Handlers) und gilt für einen Zeitraum von 12 Monaten.

2. UMFANG Die Garantie beschränkt sich auf den kostenlosten Ersatz von Teilen, die von Husqvarna als fehlerhaft anerkannt wurden (ausgenommen sind Verschleißsteile und Verbrauchartikel), vorausgesetzt, die Reparatur erfolgt in einer Werkstatt von Husqvarna oder einer von Husqvarna anerkannten Werkstatt.

Der Hersteller haftet nicht für direkte oder indirekte materielle oder immaterielle Personen- oder Sachschäden durch Versagen oder Stillstand der Maschine.

3. GARANTIEBEDINGUNGEN Um Anspruch auf die Garantie zu haben, muß das beigeufige Garantiezertifikat ordnungsgemäß ausgefüllt innerhalb von acht Tagen nach dem Kauf an Husqvarna geschickt werden.

Wenn an der Maschine während der Garantiezeit ein Problem auftritt, wird unser Kundendienst Ihnen die Beste Vorgehensweise zur Lösung Ihres Problems aufzeigen und Ihnen notigenfalls die nachstgelegene anerkannte Servicestelle nennen.

Sie konnen ihre Maschine auch auf eigene Kosten Zusammen mit der Kaufrechnung und einem Bericht, in dem das aufgetretene Problem beschreiben und um Gewährung der Garantie gebeten wird, an unseren Kundendienst schicken. Nach Erhalt der Maschine erfolgt unverzüglich eine technische Untersuchung, deren Ergebnis Ihnen mitgeteilt wird.

4. AUSSCHLUSSE Die Garantie kann nicht gewährt werden bei Schäden oder Ausfallen aufgrund : - von falscher Anwendung, Transport-, Handhabungs- oder Wartungsfehlern; der Verwendung von nicht geeigneten oder nicht von Husqvarna empfohlenen Schmiermitteln oder Kraftstoffgemische; - der Verwendung nicht originaler Teile oder Zubehörteile; - von Arbeiten an der Maschine, die von nicht anerkannten Personal ausgeführten worden; - der Verwendung eines schadhaften oder nicht geeigneten Diamantwerkzeugs. (Wir empfehlen die Verwendung von Husqvarna Werkzeugen). Die Waren werden auf Kosten und Gefahr des Käufers transportiert, der selbst)darf verantwortlich ist, Regreßansprüche gegen den Spediteur in der gesetzlich vorgesehenen Form und Frist geltend zu machen.

Husqvarna

• Hier EU Etikette mit Oei

Sehenummer aufkloben Attensorn eiliadener 05

Um ein Anrecht auf die Garantie zu erwerben, muß der beigeführte Garantieschein ordnungsgemäß ausgefüllt innerhalb von acht Tagen nach Kauf eingeschiedt werden.
