GEBRUIKSAANWIJZING TS 500 M HUSQVARNA

NL Gebruiksaanwijzing

HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Partille, Sweden, verklaart dat de machine TS500M-600M voldoet aan de eisen van de volgende RICHTLIJNEN:

NL - Informatie met betrekking tot het milieu

El símbolo en el producto o en su envase indica que no se puede tratar este producto como desperdicio doméstico. Deberá por lo tanto depositarse en el punto de recogida aplicable para el reciclado de equipos eléctricos y electrónicos. Asegúrese de eliminar este producto correctamente, ayudará así a evitar consecuencias potenciales negativas para el medio ambiente y la salud humana, que podrían de lo contrario ocurrir con el manejo inapropiado de los residuos de este producto. Para obtener información más detallada sobre el reciclado de este producto, contacte con la oficina municipal local, con el servicio de eliminación de desperdicios domésticos o con la tienda donde compró el producto.

op het product of de verpakking betekent Het symbool dat dit product niet mag worden behandeld als gewoon huishoudelijk afval, maar in plaats daarvan moet worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen. Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

VOORSCHRIFT AANWIJZING INFORMATIE INSTRUKTIE WAARSCHUWING VERBODSBEPALING Deze tekens geven aanwijzingen die van belang zijn voor uw veiligheid Typeplaatje

A VERMOGEN VOLTAGE FREQUENTIE STROOMSTERKTE BIJZONDERE VOORSCHRIFTEN De afkortmachine is zo ontworpen dat een veilige en betrouwbare werking mogelijk is, indien ze volgens de instructies gebruikt wordt, maar kan toch enig gevaar inhouden voor de gebruiker en kan beschadigingen oplopen ; regelmatige controles op het werkterrein zijn dus noodzakelijk. Controleer : • of de machine in een technisch perfecte staat verkeert (gebruik voor de voorziene doeleinden, rekening houdend met de eventuele risico's, defecten die de veiligheid in gevaar kunnen brengen, herstellen), • of een speciale diamantschijf gebruikt wordt voor het afkorten van marmer, steen, graniet, baksteen en bekledingen (gres, faience, keramiek, enz...) met waterkoeling. Het gebruik van andere schijven (schuurschijf, zaag, enz...) is verboden. • of de machine bediend wordt door (qua scholing, leeftijd, opleiding) bevoegd personeel dat kennis heeft genomen van alle details van de handleiding alvorens het werk aan te vatten ; elektrische, mechanische of andere defecten dienen door een bevoegd persoon gecontroleerd te worden (elektricien, verantwoordelijke voor het onderhoud, technicus van de erkende verkoper, enz...), • of de waarschuwingen en richtlijnen op de machine, nageleefd worden (aangepaste bescherming van het bedienend personeel), en of de machine naar behoren gebruikt wordt (algemene veiligheidsinstructies...), • of de veiligheid niet in het gedrang wordt gebracht doordat de machine gewijzigd, omgebouwd of aangevuld werd, dit zonder toestemming van de fabrikant, • of de aanbevolen frequentie van de controlebeurten wordt nageleefd, • of uitsluitend originele reserve-onderdelen gebruikt worden bij het uitvoeren van herstellingen.

• Gebruik : zagen van vloerplaten, bouwstenen, cellenbeton, vuurvaste stenen, enzovoort. • Snijgereedschap : diamantschijven voor nat en droog snijden - Ø 400 tot 600 mm - boring 25,4 mm

Zaagblad Carbide-schijf Alle andere toepassingen dan die waarvoor de machine oorspronkelijk bestemd is, zijn verboden (gebruik van een zaagblad, een schuurschijf...).

Technische kenmerken

• Draaisnelheid van de spil : - voor machine met elektromotor : - 1600 omw./min. - voor machine met warmtemotor : - 2045 omw./min. • Elektrische beveiliging : IP 55. • Snijdiepte : - 160 mm met Ø 400 mm - 180 mm met Ø 450 mm - 200 mm met Ø 500 mm - 240 mm met Ø 600 mm • Snijlengte : 520 mm • Afmetingen (mm) (L x B x H) : 1400 x 690 x 1550 • Onbelast gewicht : 150 à 175 Kg • Afkoeling van de schijf d.m.v. besproeiing in het schijfcarter. • Minimum-inhoud van de bak : 57 liter • Waterpomp : 14 l/min. • Snoer : - 230 V : H07-RNF 3 x 1,52 - l. 3 m - 400 V : H07-RNF 5 x 1,52 - l. 3 m - 110 V : H07-RNF 3 x 2,52 - l. 3 m

• Verrijdbaar op 4 wielen • Blokkering van de voorwielen • Rail voor vork.

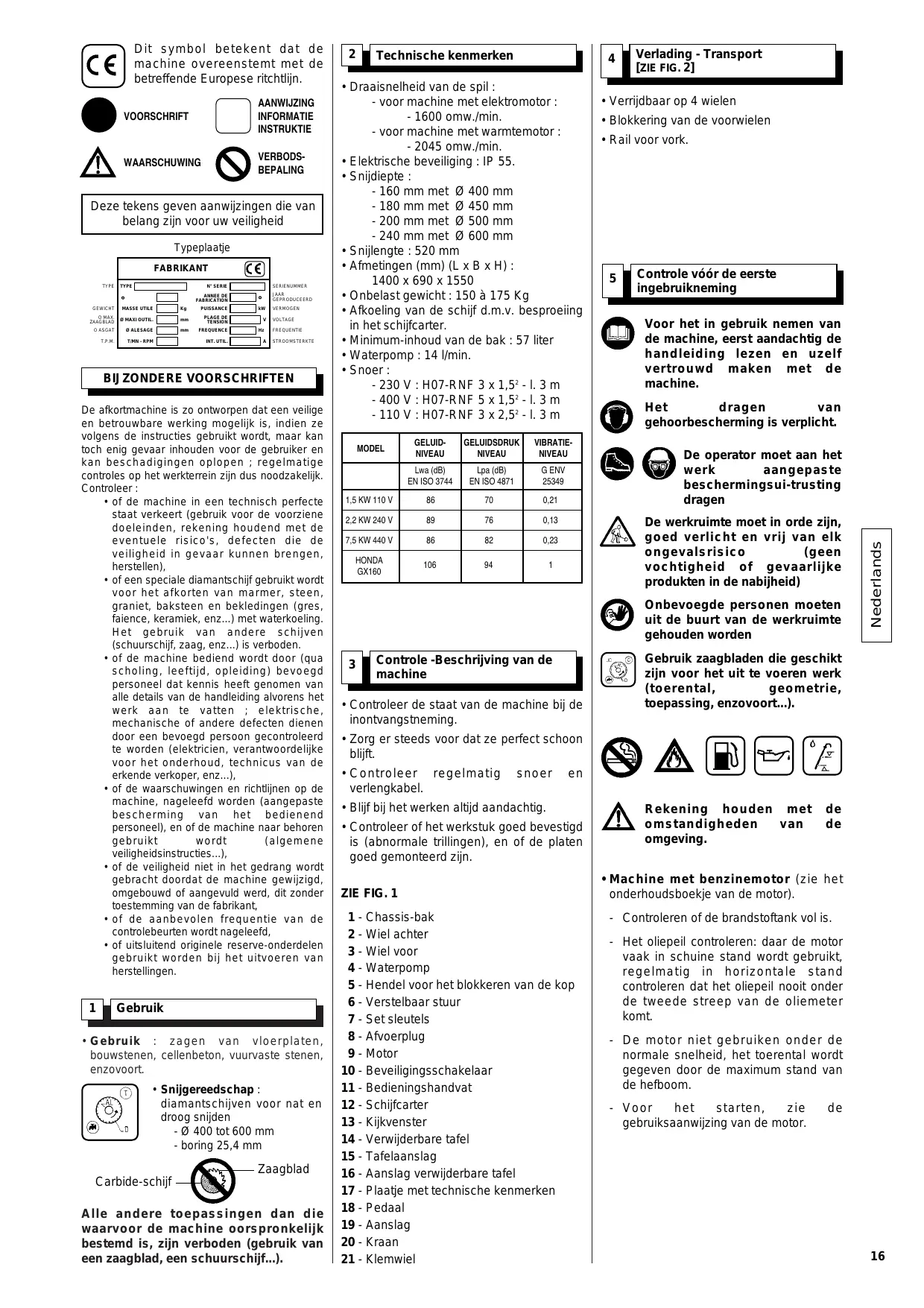

Controle vóór de eerste ingebruikneming Voor het in gebruik nemen van de machine, eerst aandachtig de handleiding lezen en uzelf vertrouwd maken met de machine. Het dragen van gehoorbescherming is verplicht. De operator moet aan het werk aangepaste beschermingsui-trusting dragen De werkruimte moet in orde zijn, goed verlicht en vrij van elk ongevalsrisico (geen vochtigheid of gevaarlijke produkten in de nabijheid) Onbevoegde personen moeten uit de buurt van de werkruimte gehouden worden

Controle -Beschrijving van de machine

• Controleer de staat van de machine bij de inontvangstneming.

Dit symbol betekent dat de machine overeenstemt met de betreffende Europese ritchtlijn.

Gebruik zaagbladen die geschikt zijn voor het uit te voeren werk (toerental, geometrie, toepassing, enzovoort...).

• Zorg er steeds voor dat ze perfect schoon blijft. • Controleer regelmatig verlengkabel.

• Blijf bij het werken altijd aandachtig. • Controleer of het werkstuk goed bevestigd is (abnormale trillingen), en of de platen goed gemonteerd zijn. ZIE FIG. 1 11 - Chassis-bak 12 - Wiel achter 13 - Wiel voor 14 - Waterpomp 15 - Hendel voor het blokkeren van de kop 16 - Verstelbaar stuur 17 - Set sleutels 18 - Afvoerplug 19 - Motor 10 - Beveiligingsschakelaar 11 - Bedieningshandvat 12 - Schijfcarter 13 - Kijkvenster 14 - Verwijderbare tafel 15 - Tafelaanslag 16 - Aanslag verwijderbare tafel 17 - Plaatje met technische kenmerken 18 - Pedaal 19 - Aanslag 20 - Kraan 21 - Klemwiel

Rekening houden met omstandigheden van omgeving.

• Machine met benzinemotor (zie het onderhoudsboekje van de motor). - Controleren of de brandstoftank vol is. - Het oliepeil controleren: daar de motor vaak in schuine stand wordt gebruikt, regelmatig in horizontale stand controleren dat het oliepeil nooit onder de tweede streep van de oliemeter komt. - De motor niet gebruiken onder de normale snelheid, het toerental wordt gegeven door de maximum stand van de hefboom. - Voor het starten, zie gebruiksaanwijzing van de motor.

230 V H07 - RNF 3 x 2,52

50 M Haal de stekker van de afkortmachine uit het stopcontact.

Voor de zekerheid de bougie uitschakelen. • Schroef de moer met behulp van de steeksleutel 36 los. De moer die de schijf vastklemt is voorzien van een linkse schroefdraad.

400 V H07 - RNF ●● ●●

- Verlengkabel : de doorsnede van deze kabel moet voldoende zijn voor het elektrisch vermogen; voor de aansluiting op het elektriciteitsnet moet een kabel van het type H07 RNF, met de volgende doorsnede gebruikt worden : - 3 x 2,5 mm2, max 50 m bij 230 V - 5 x 1,5 mm2, max. 100 m bij 400 V - 3 x 4 mm2, max. 40 m bij 115 V

• Fijnregeling : ga te werk op de hierboven beschreven manier, en regel 5 mm min of meer door handwiel (J). • Voor zagingen met dezelfde diepte de hendel (K) losmaken. De pedaal of de greep indrukken tot de gewenste diepte. De hendel (A) vastzetten. De kop kan zo slechts tot aan de bepaalde hoogte terug naar boven. • Om te voorkomen dat de zaaghoogte ontregeld raakt wiel (B) vastdraaien. • Om te voorkomen dat de zaaghoogte ontregeld raakt, de hendel (K) losdraaien.

• Verwijder het zijstuk. Let altijd goed op

• Breng de schijf op haar plaats. Let op de juiste draairichting die met een pijl is aangegeven op één van de zijkanten (draairichting op de rechterzijkant van de beschermkast) Controleer of het ondersteuningsvlak van het blad, de flenzen en de spil zuiver is

• Draai de moer vast. • Breng het veiligheidscarter opnieuw op zijn plaats. • Voor de montage van een schijf van meer dan 500mm (AFB 5), schroef A demonteren om pen B los te halen. Het schijfcarter naar achter kantelen. 7

Houd de beschermkast op zijn plaats tijdens het werk • Vul de waterbak op (maximumpeil onderkant van de rails). • De waterpomp wordt tegelijk met de motor ingeschakeld. Gezien elke machine voorzien is van een zelfaanzuigende pomp, wordt de schijf besproeid zodra de motor wordt ingeschakeld.

Onderhoud (motor verplicht stilleggen) • Elektrische motor Starten door op de toets van de veiligheidsschakelaar te drukken.

• Warmtemotor Zie de gebruiksaanwijzing van de fabrikant.

Elektrische aansluiting - ELECTRISCHE VEILIGHEID : De machine mag uitsluitend worden aangesloten op een geaarde 30 mA aardlekschakelaar. Zie onze catalogus indien geen aardlekschakelaar geïnstalleerd is. - Correct gebruik van de restdifferentiaalstroominrichting, periodieke controle inbegrepen; voor gereedschap geleverd met zo’n inrichting geïntegreerd in de kabel of in de stekkerpen dient reparatie van een beschadigde kabel of stekker te gebeuren door de fabrikant, door één van zijn agenten of door een bekwame reparatiewerkplaats om het risico van een slecht uitgevoerde reparatie te voorkomen.

Verwijder de sleutels en het stelgereedschap voordat u de machine in gebruik neemt

Goede smering en koeling = optimale standtijd van het zaagblad Het veiligheidscarter en de motorhouder met leischot zorgen voor een regelmatig verdeelde besproeiing.

• Plaats het materiaal op de tafel en houd het met twee handen vast. Druk op de pedaal en duw het materiaal in de richting van het zaagblad. • Afhankelijk van de dikte en hardheid van het materiaal, zijn er één of meer bewerkingsgangen nodig.

• Elektrische motor Om de afkortmachine uit te schakelen, de rode knop indrukken. • Warmtemotor De schakelaar van de gasknop omzetten.

"Motoronderhoud" : zie handleiding motoronderhoud

Bij het weggooien van de gebruikte smeerolie, dienen de wettelijke voorschriften in acht te worden genomen. • Maak de machine regelmatig schoon. • Vervang het water in de bak dikwijls om de modder te verwijderen, anders kan de perspomp verstopt raken en vroegtijdig slijtage oplopen.

- Controleer of de spanning van het netwerk overeenstemt met de spanning die op het plaatje op de machine is aangegeven.. - Driefasige motor : Controleer of de draairichting overeenstemt met het pijltje op de carter : als de motor niet in de gewenste richting draait, wisselt u de twee voedingsdraden om.

Regelen van de snedediepte [ZIE FIG. 5]

• Maak de geleiders van de rolletjes van de tafel zorgvuldig schoon.

• Het gewicht van de snijkop is gebalanceerd met veren en derwijze ontworpen dat de gebruiker de snedediepte kan instellen door er lichtjes op te drukken.

• Als de afkortkop na verloop van tijd niet meer opnieuw in de oorspronkelijke stand (omhoog) terechtkomt, volstaat het de moer die de terugstelveer opnieuw aanspant, opnieuw wat harder vast te schroeven [ZIE EXPLOSIETEKENING].

- Gebruik eenfasige stekkers van het type 2 P + aarding, of 3 P + aarding / 3xPx+xN + aarding, in functie van de overeenkomstige spanningen.

• Vergrendeling van de kop : de aanslaghendel (K) losmaken, op de pedaal drukken zodat het zaagblad op de gewenste diepte komt en weer vastzetten.

Bewaar de machine op een veilige plaats en houd ze buiten het bereik van kinderen Onderhoud het snijgereedschap zorgvuldig

• Was de waterbak overvloedig met water. 10

OORZAKEN OPLOSSINGEN Slechte aansluiting of beschadigd snoer

- Controleer of het snoer goed is aangesloten (stopcontact, verlengkabel...). - Controleer de voedingskabel.

Elektriciteitsnet niet onder spanning

- Controleer zelf of laat door een elektricien controleren (smeltzekering, contactdoos...).

Defecte schakelaar, beschadigde motorkabel

- Voor de controle een elektricien of de klantendienst raadplegen.

Beschadigde motor (abnormaal laag toerental, onaangename geur...)

- Laat de motor door de klantendienst vervangen.

• De machine raakt moeilijk op gang

OORZAKEN OPLOSSINGEN Condensator starten eenfasige motor

- Vervang de conden-sator.

Niet conforme driefasige voeding (op 2 fasen, beschadigde motorkabel)

- Voor de controle de elektricien of de klantendienst raadplegen.

Vervangen van de riem

• Maak de vier bevestigingsschroeven los en verwijder de slotplaat van de spilhouder.

• Maak de spanschroef van de slotkast los met een sleutel (sleutelwijdte 19).

Wij staan volledig tot uw beschikking om uw machine zo snel en goedkoop mogelijk te repareren (zie adres op keerzijde).

• Span de riem aan met een hefboom. Als dit niet voldoende is, moet u de motor gebruiken (pengaten in de motorsteun) en daama de slotkast.

• Om stofindringing en oververhitting van het blad te vermijden, is in elke afkortmachine een pomp gemonteerd. • Vanaf het ogenblik dat u de machine aanzet, wordt het blad gesmeerd en gekoeld.

Vermeld bij elke bestelling de aanwijzingen op het typekenplaatje van de machine alsook de referentie van het te vervangen onderdeel. Op die manier verliezen wij minder tijd en kunnen wij de te vervangen onderdelen sneller leveren. 00000000

zie explosietekening

• De machine is reeds in onze werkplaatsen afgesteld en hoeft dus niet meer geregeld te worden. • Bij schokken, het losraken van schroeven en moeren of het ruw hanteren bij het kantelen van de kop, de aanslagschroef (J) bijregelen en de haakse instelling (voor rechtlijnig snijden) controleren.

De schroothoop Wanneer de machine definitief afgedankt wordt, dienen de wettelijke modaliteiten nageleefd te worden bij het weggooien ervan.

• Belangrijkste materialen :

• De pomp start niet OORZAKEN

OPSPOREN VAN DEFECTEN Indien de machine niet normaal werkt, raadpleeg dan de volgende tabellen om een oplossing te vinden voor het probleem dat zich voordoet. • De machine werkt niet

- Motor : Aluminium (AL), Staal (AC), Motor :Koper (CU), Polyamide (PA)

OPLOSSINGEN De voedingskabel is slecht aangesloten of beschadigad

- Controleer de voedingskabel of laat hem controleren.

Er is geen spanning op het circuit of op het stopcontact

- Het circuit of het stopcontact controleren of nalopen.

• Er komt geen vloeistof uit de pomp

OORZAKEN OPLOSSINGEN Het is mogelijk dat er zich een luchtbel heeft gevormd in het binnenste van het pomplichaam

- Haal de pomp uit de vloeistof en ondersteun hem daarbij bij de afvoerbuis en dompel hem vervolgens weer onder.

De turbine kan niet meer bewegen

- Schroef de filter los en met een kleine schroevedraaier verwijdert u alle restjes uit de werkzone van het wiel

Belangrijke aanbevelingen

- Machine : Staalplaat (AC), - Machine : Gietijzer (FT)

• Schroef de schroeven en moeren regelmatig opnieuw vast. • Wanneer de machine lange tijd niet wordt gebruikt, de schijf goed onderhouden en beschermen. • Controleer of de schijf behoorlijk besproeid wordt. • De schijf vastklemmen zoals het hoort. • Zorg ervoor dat de steunoppervlakken van de schijf, de zijstukken en de spil steeds schoon blijven. De fabrikant is niet aansprakelijk voor oneigenlijk gebruik, wijziging, aanpassing of motorisering anders dan oorspronkelijk door hem bepaald. Op de werkplek mag de geluidsdruk groter zijn dan 85 dB (A). In dat geval moet u individuele beschermingsmaatregelen nemen.

De gebruiksaanwijzingen en wisselstukken opgenomen in dit document zijn gegeven ter titel van inlichting en zijn niet van verbintenis. Bekommerd over de kwaliteit van onze produkten behouden wij ons het voorrecht elke technische aanpassing te doen ter verbetering.
