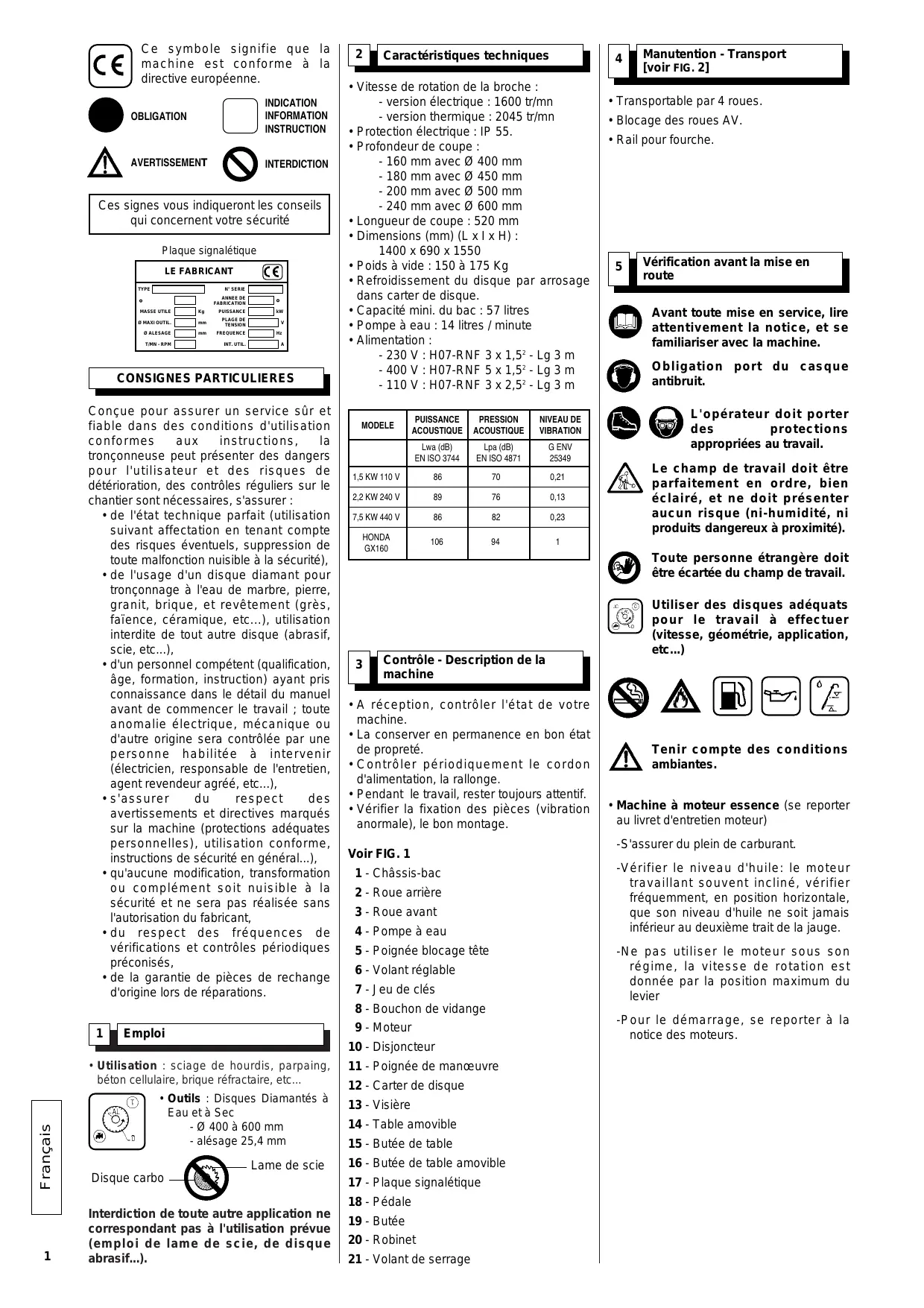

MODE D'EMPLOI TS 500 M HUSQVARNA

Manuel d'utilisation et d'entretien

Le symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme déchet ménager. Il doit obligatoirement être déposé au point de collecte prévu pour le recyclage du matériel électrique et électronique. En vous conformant à une procédure d'enlèvement correcte du produit devenu obsolète, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée de celui-ci pourrait autrement provoquer. Pour de plus amples informations sur le recyclage de ce produit, veillez contacter votre mairie ou collectivité locale, la déchetterie de votre localité ou le magasin où vous avez acheté le produit.

Ce symbole signifie que la machine est conforme à la directive européenne.

OBLIGATION

INDICATION INFORMATION INSTRUCTION

AVERTISSEMENT

INTERDICTION

Ces signes vous indiqueront les conseils qui concernent votre sécurité

Plaque signalétique

LE FABRICANT
TYPE		N° Série
O	ANNEE DE FABRICATION	O
MASSURE UTILE	Kg	PUSSANCE KW
Ø MAXI OUTIL	mm	PLAGE DE TENSION V
Ø ALESSAGE	mm	FREQUENCY Hz
TMIN - RPM		INT. UTIL A

Consignesparticularies

Conçue pour assurer un service sûr et fiable dans des conditions d'utilisation conformes aux instructions, la tronconneuse peut présenter des dangers pour l'utilisateur et des risques de déterioration. Des contrôles réguliers sur le chantier sont nécessaires, s'assurer :

• de l'état technique parfait (utilisation suivant affection en tenant compte des risques éventuels, suppression de toute malfonction nuisible à la sécurité),
• de l'usage d'un disque diamant pour tronçonnage à l'eau de marbre, pierre, granit, brique, et revêtement (grès, faïence, céramique, etc...), utilisation interdite de tout autre disque (abrasif, scie, etc...),
• d'un personnel compétent (qualification, âge, formation, instruction) ayant pris connaissance dans le détail du manuel avant de commencer le travail; toute anomalie électrique, mécanique ou d'autre origine sera contrôlée par une personne habilitée à intervenir (électricien, responsable de l'entretien, agent revendeur/agréé, etc...),
• s'assurer du respect des avertissements et directives marqués sur la machine (protections adéquates personnelles), utilisation conforme, instructions de sécurité en général...), qu'aucune modification, transformation ou complément soit nuisible à la sécurité et ne sera pas réalisée sans l'autorisation du fabricant,
• du respect des fréquences de vérifications et contrôles périodiques préconisés,
• de la garantie des pièces de rechange d'origine lors de réparations.

Emploi

• Utilisation : sciage de hourdis, parpaings, béton cellulaire, brique réfractaire, etc...

• Outils : Disques Diamantés à Eau et à Sec - 400 à 600 mm - alésage 25,4 mm

Disque carbo

Lame de scie

Interdiction de toute autre application ne correspondant pas à l'utilisation prévue (emploi de lame de scie, de disque abrasif...).

Caractéristiques techniques

Vitesse de rotation de la broche : - version électrique : 1600 tr/min version thermique : 2045 tr/min Protection électrique : IP 55. - Profondeur de coupe :

• 160 mm avec 400 mm
• 180 mm avec Ø 450 mm
• 200 mm avec Ø 500 mm
• 240 mm avec Ø 600 mm
• Longueur de coupe : 520 mm
• Dimensions (mm) (L × I × H) :

1400 × 690 × 1550

• Poids à vide : 150 à 175 Kg
• Refroidissement du disque par arrosage dans carter de disque.
• Capacité minimale du bac : 57 litres
• Pompe à eau : 14 litres/minute
• Alimentation :

MODELE	PUISSANCE ACOUSTIQUE	PRESSION ACOUSTIQUE	NIVEAU DE VIBRATION
	Lwa (dB) EN ISO 3744	Lpa (dB) EN ISO 4871	G ENV 25349
1,5 KW 110 V	86	70	0,21
2,2 KW 240 V	89	76	0,13
7,5 KW 440 V	86	82	0,23
HONDA GX160	106	94	1

Contrôle - description de la machine

• La conserver en permanence en bon état de propreté.
• Contrôler périodiquement le cordon d'alimentation, la rallonge.
• Pendant le travail, rester toujours attentif.
• Vérifier la fixation des pièces (vibration anormale), le bon montage.

Voir FIG. 1

1 - Chassis-bac 2 - Roue arrière 3 - Roue avant 4 - Pompe à eau 5 - Poignée blocage tête 6 - Volant réglable 7 - Jeu de clés 8 - Bouchon de vidange 9 - Moteur 10 - Disjoncteur 11 - Poignée de manœuvre 12 - Carter de disque 13 - Visière 14 - Table amovible 15 - Butée de table 16 - Butée de table amovible 17 - Plaque signalétique 18 - Pédales 19 - Butée 20 - Robinet 21 - Volant de serrage

• Transportable par 4 roues.
• Blocage des roues AV. Rail pour fourche.

Vérification avant la mise en route

Avant toute mise en service, lire attentivement la notice, et se familiariser avec la machine.

Obligation du port du casque antibruit.

L'opérateur doit porter des protections appropriées au travail.

Le champ de travail doit être parfaitement en ordre, bien éclairé, et ne doit présenter aucun risque (ni humidité, ni produits dangereux à proximité).

Toute personne étrangère doit être écartée du champ de travail.

Utiliser des disques ajustés pour le travail à effectuer (vitesse, géométrie, application, etc...)

Tenir compte des conditions ambiantes.

• Machine à moteur essence (se reporter au livre d'entretien moteur)

-S'assurer du plein de carburant. -Vérifier le niveau d'huile : le moteur travaillant souvent incliné, vérifier fréquemment, en position horizontale, que son niveau d'huile ne soit jamais inférieur au deuxième trait de la jauge. -Ne pas utiliser le moteur sous son régime, la vitesse de rotation est donnée par la position maximum du levier -Pour le démarrage, se reporter à la notice des moteurs.

Débrancher la tronçonneuse en désaccouplant la fiche d'alimentation.

Par sécurité, débrancher la bougie.

• Dévisser l'écrou de serrage à l'aide de la clé de 36.

L'écrou de serrage du disque possède un filetage avec un pas à gauche.

• Enlever le écrou de serrage.
• Présenter le disque.

Observer le sens de rotation représenté par une flèche sur l'une de ses faces. Veiller à la propreté des surfaces d'appui du disque, des flasques et de la broche.

Serrer l'écrou. - Remettre le carter de protection en place. - Pour le montage de disque supérieur à 500mm (FIG 5), démonter la vis A pour désolidariser la tige B. Basculer le carter de disque en arrêté.

- Securite electrique:

Obligation de branchement sur un réseau équipé d'un disjoncteur à courant différentiel résiduel 30 mA avec mise à la terre. Dans le cas d'absence de ce disjoncteur sur le réseau, consulter notre catalogue proposant différents modèles.

• Utilisation correcte du dispositif à courant différentiel résiduel incluant son contrôle périodique ; pour les outils fournis avec un DCDR (dispositif à courant différentiel résiduel) intégré dans le câble ou dans la fiche pour prise de courant, dans l'hypothèse où le câble ou la prise sont endommagés, la réparation doit être effectuée par le fabricant ou l’un de ses agents ou par un atelier de réparation qualifié afin d’éviter tout risque du à une réparation mal faite.

• S'assurer du voltage du réseau, identique à la plaque de la machine.
• Moteur triphase : S'assurer que le sens de rotation corresponde à la flèche emboutie sur le carter : si le moteur ne tourne pas dans le sens déséré, inverser deux des fils d'alimentation.

• Utiliser des prises de courant monophasé du type 2P + T, ou 3P + T / 3P + N + T suivant tensions correspondantes.

• Câble prolongateur : section du câble suffisante pour la puissance électrique, raccordement au réseau par un câble type H07 RNF de section :
• 3 x 2,5 mm² jusqu'à 50 m pour 230 V
• 5 x 1,5 mm² jusqu'à 100 m pour 400 V
• 3 x 4 mm² jusqu'à 40 m pour 110 V

Rester toujours attentif.

Avant la mise en service, enlever les clés et outils de réglage du sol ou de la machine.

Maintenir le carter de protection en place pendant toute la durée du travail.

• Remplir le bac d'eau (niveau maxi base des rails).
• Pompe à eau à mise en route couplée avec le moteur.

Chaque machine étant équipée d'une pompe auto-amorcante, le disque est arrosé dès la mise en marche.

Arrosage abondant = longévité assurée du disque

Le carter protecteur et le support moteur avec déflecteur assurent une répartition parfaite de l'arrosage.

Méthode de coupe

• Placer le matériel sur la table. Le maintenir à deux mains. Appuyer sur la pédale et pousser le matériel vers la lame.
• En fonction de l'épaisseur et de la durée du matériel, procéder à une ou plusieurs passes.

Réglage de profondeur [voir FIG. 5]

• Le poids de la tête compensé par des ressorts est étudié de telle sorte qu'il suffit à l'utilisateur d'exercer une légère pression pour régler la profondeur de coupe.
• Verrouillage de la tête : débloquer le levier de butée (K), appuyer sur la pédale de façon à ce que le disque soit à la profondeur désirée et rebloquer.
• Réglage millimétrique: procéder comme ci-dessus, puis régler de + ou - 5 mm en vissant ou dévissant le volant (J).
• Pour des plongées de profondeur identique, débloquer le levier (K). Actionner la pédale ou la poignée jusqu'à la profondeur voulue. Bloquer le levier (A). La tête ne pourrait alors remonter qu'à la hauteur fixée.
• Pour éviter que la hauteur de coupe ne se dérègle, serrer le volant (B).
• Pour un nouveau réglage, desserrer le levier (K).

Entretien

(arret obligatoire du moteur)

• Moteur électrique

Mettez en marche en appuyant sur la touche disjoncteur.

• Moteur thermique

Se reporter aux instructions du manuel de service du constructeur.

• Moteur électrique

Pour arrêter la tronçonneuse, appuyer sur la touche rouge.

• Moteur thermique

Basculer l'interrupteur de la manette gaz.

"Entretien moteur" : se reporter au livre d'entretien moteur.

Le lubrifiant sera éliminé conformément aux modalités prescrites par la législation en vigueur.

• Nettoyer régulièrement la machine.
• Vidanger régulièrement le bac pour évacuer la boue de tronçonnage, qui sinon risquerait de colmater la pompe de refoulement et de l'user prématurément.
• Laver le bac à grande eau.
• Nettoyer minutieusement les roulements de galets de la table.
• Si après quelques temps d'utilisation la tête de tronçonnage ne revient pas à sa position initiale (position haute), il suffit de serrer de quelques tours l'écrou qui permet de retendre le ressort de rappel de la tête [VOIR VUE ECLATEE].

Stocker dans un endroit sec, hors de portée des enfants.

Entretenir soigneusement les outils.

Recherche des PANNES

En cas de fonctionnement anormal, se reporter aux tableaux ci-après pour trouver une solution aux problèmes rencontrés.

• La machine ne fonctionne pas

CAUSES	REMEDES
Mauvais branchement ou cable endommagé	- S'assurer du branchement correct à l'alimentation (fiche, rallonge...). - Vérifier le cable d'alimentation
Pas de tension sur le réseau	- Vérifier ou faire vérifier par un électricien (disjoncteur, prise...).
Commutateur défectueux, cable moteur endommagé	- Faire vérifier par un électricien ou s'adresser au service après-venture.
Moteur endommagé (pas de puissance, odeur désagréable...)	- Remplacer le moteur en s'adressant au service après-venture.

• Démarrage difficile

CAUSES	REMEDES
Condensateur démarrage moteur monophasé	- Remplacer le condensateur.
Alimentation triphasé non conforme (sur 2 phases, moteur cable déterminé)	- Faire vérifier par un électricien ou contacter le service après vente.

La pompe ne part pas

CAUSES	REMEDES
Le cable d'alimen-tation n'est pas relié ou est endommagé	- Contrôler ou faire contrôler le cable d'alimentation.
Il n'y a pas de tension dans le circuit ou à la prise de courant	- Vérifier ou faire contrôler le circuit ou la prise de courant.

• Le liquide ne sort pas de la pompe

CAUSES	REMEDES
Une bulle d'air a pu se former à l'intérieur du corps de la pompe	- Extraire la pompe du liquide, en la soutenant par le tuyau de sortie, puis la replonger dans le liquide.
La turbine est bloquée	- Dévisser le filtre et, à l'aide d'un petit tournevis, nettoyer la zone de travail de la turbine de tout résidu.

12 Changement de courroie

• Desserrer les 4 vis de fixation et enlever la fermeture du support de broche.
• Desserrer à l'aide de la clé de 19 la vis de serrage du boîtier.
• À l'aide d'un levier, retendre la courroie. Si cela reste insuffisant, agir sur le moteur (lumières dans support moteur), puis fixer le boîtier.

13 Arrosage du disque

• Afin d'éviter la poussière et l'échauffement du disque, chaque tronçonneuse est montée avec pompe.
• Dès la mise en marche, le disque est arrosé.

14 Réglages

• La machine étant réglée en nos ateliers, aucun réglage n'est nécessaire.
• Toutefois, en cas de chocs, de desserrage de boulonnerie, de manoeuvres brutes lors du pivotement de la tête, agir sur la vis de butée et vérifier l'équarrage (pour coupes rectilignes).

• Resserrer périodiquement la boulonnerie.
• En cas de longue période d'utilisation, veiller à l'entretien et à la protection du disque. Veiller à l'arrosage ajustat du disque.
• Effectuer un serrage correct du disque.
• Veiller à la propreté des surfaces d'appui du disque, des flasques et de la broche.

Le fabricant décline toute responsabilité résultant d'un emploi inadapté, de toute modification, adaptation ou motorisation non conforme à la définition d'origine prévue par le constructeur.

Au poste de travail, la puissance sonore peut dépasser 85 db (A). Dans ce cas, des mesures individuelles de protection doivent être prises.

Réparation

Vous adresser à votre fournisseur qui est à votre entière disposition pour vous assurer toute réparation dans les délais les plus réduits et aux autres prix.

Pièces de rechange

Pour une livraison rapide des pièces de rechange et afin d’éviter toute perte de temps, il est nécessaire de rappeler à votre fournisseur lors de chaque commande les indications qui figurent sur la plaque signalétique de la machine, ainsi que la référence de la pièce à remplacer.

Voir vue éclatée

Mise au rebut

En cas de dépréciation et de casse de la machine, ceux-ci seront éliminés conformément aux modalités prescrites par la législation en vigueur.

Matériaux principaux:

• Moteur: Aluminium (AL) - Acier (AC) - Cuivre (CU) - Polyamide (PA)
• Machine : Tôle acier (AC) - Fonte (FT)

Les conseils d'utilisation et pièces détachées figurant sur ce document sont disponibles à titre d'information et non d'engagement.

Soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications techniques en vue de leur amélioration.

• Motor : Aluminium (AL) - Acier (AC) - Cuivre (CU) - Polyamide (PA).
• Machine : Chapa de acero (AC) - Fondation (FT).

Poids sans charge : 150 à 175 Kg

1. DUREE La garantie prend effet à la date d'achat par l'utilisateur (date de facture du distributeur) et est valable pour une durée de 12 mois.

2. ETENDUE

La garantie se limite au remplacement gratuit des pièces ayant des vices de fabrication reconnus par Husqvarna (à l'exception des pièces d'usure et consommables) si la réparation est effectuée dans un atelier Husqvarna ou agréé par Husqvarna.

Le fabricant ne saurait couvrir les dommages consécutifs, directs ou indirects, matériels ou immatériels, causés aux personnes ou aux choses suite aux pannes ou à arrêts de la machine.

3. Conditions de garantie

Pour avoir droit à la garantie, il est indispensable de renvoyer à Husqvarna, dans les huit jours après l'achat, le certificat de garantie joint dûment complété.

En cas de problème survenant à la machine pendant la période de garantie, nos services après-vente vous indiqueront la meilleure marche à suivre pour vous permettre de résoudre votre problème et vous conseilleront, si besoin, le centre de service agréé le plus proche.

Vous pouvez également expédier votre machine, à vos frais, à nos services après-vente, en joignant votre facture d'achat ainsi qu'un rapport décrivant le problème observé et demandant la mise en jeu de la garantie. Un diagnostic technique sera effectué sans retard à la réception de la machine dont les conclusions seront adressées.

4. Exclusions

La garantie ne peut être accordée pour dommages ou pannes provenant : - d'une utilisation anormale, erreur de transport ou de manutention, ou d'entretien, - d'utilisation de lubrifiants ou combustibles de qualité non

adéquate ou non préconisée par Husqvarna, - suite à l'utilisation de pièces ou d'accessoires qui n'étaient pas d'origine, - suite à des interventions effectuées par du personnel non agréé, - de l'utilisation d'un outil diamant défectueux ou inadéquat. (Nous préconisons l'utilisation d'outils

Les marchandises voyagent aux frais et risques et pérités de l'acheteur à qui il appartient d'exercer tout recours à l'encontre du transporteur dans les formes et délais légaux.

• Placer ici l'autocollant CE

avec le N° de série

Pour avoir droit à la garantie, il est indispensable de renvoyer dans les huit jours après l'achat, le certificat de garantie ci-joint, dûment complété.

N° de série de la machine • Maschinen seriennummer • Numéro de matricola • Machine Reeks • Nr Numéro de série

Numéro de série de la machine • Maskinens serienummer

Date :

Date · Datum · Data · Datum · Data · Fecha · Date · Datum

Signature

signature • Unterschrift • ondertekening • Assinatura • Firma • Namnteckning

• Placez ici l'autocollant ou le N° de série
• Coller 0 autocolante ou numéro de série
• Coller ici la étiquette

le numéro de série
