BRUKSANVISNING TS 1000 F HUSQVARNA

Drift- och underhållshandbok

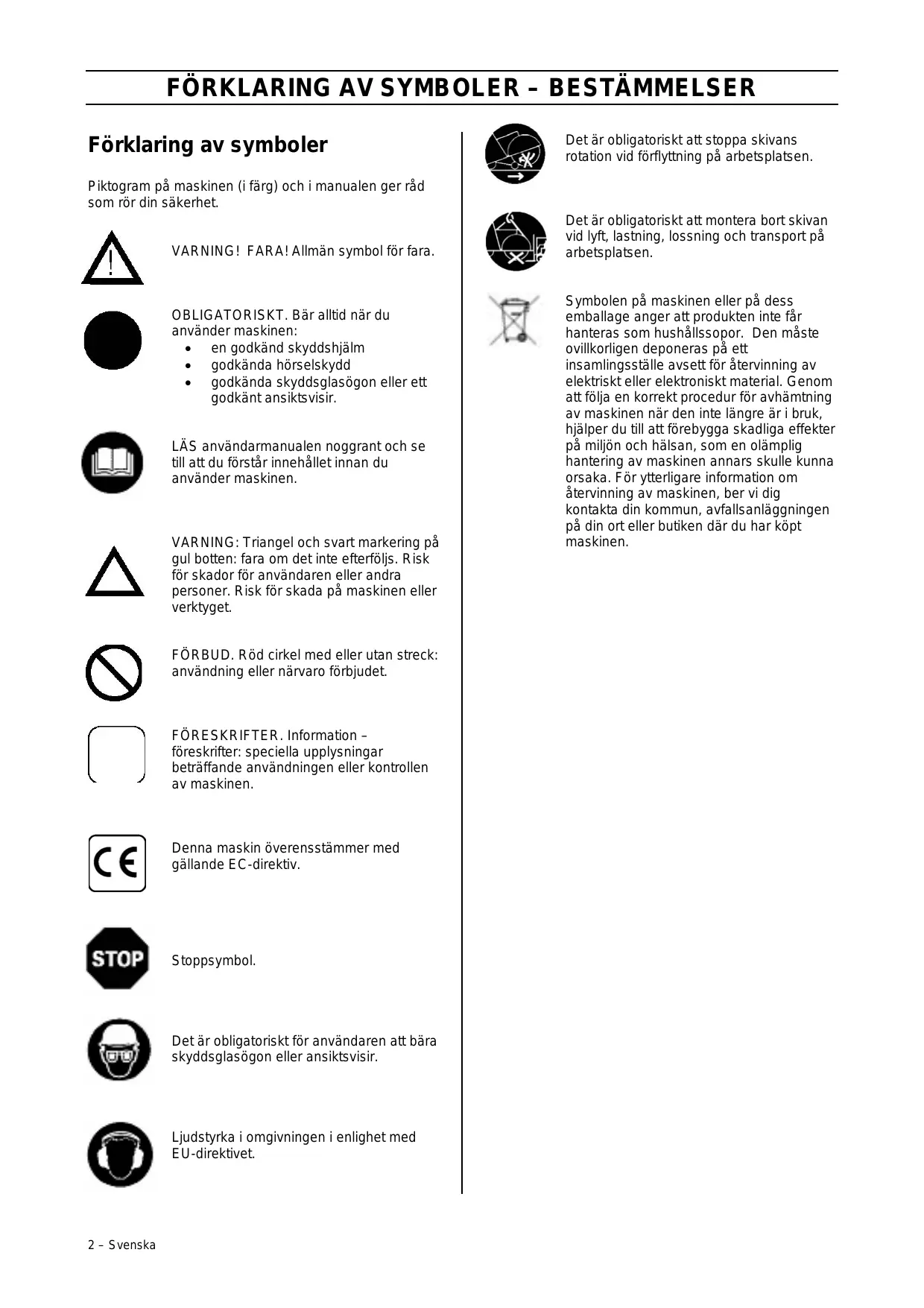

FÖRKLARING AV SYMBOLER – BESTÄMMELSER

Förklaring av symboler Det är obligatoriskt att stoppa skivans rotation vid förflyttning på arbetsplatsen. Piktogram på maskinen (i färg) och i manualen ger råd som rör din säkerhet. VARNING! FARA! Allmän symbol för fara. OBLIGATORISKT. Bär alltid när du använder maskinen:

• en godkänd skyddshjälm
• godkända hörselskydd
• godkända skyddsglasögon eller ett godkänt ansiktsvisir. LÄS användarmanualen noggrant och se till att du förstår innehållet innan du använder maskinen. VARNING: Triangel och svart markering på gul botten: fara om det inte efterföljs. Risk för skador för användaren eller andra personer. Risk för skada på maskinen eller verktyget. FÖRBUD. Röd cirkel med eller utan streck: användning eller närvaro förbjudet. FÖRESKRIFTER. Information – föreskrifter: speciella upplysningar beträffande användningen eller kontrollen av maskinen. Denna maskin överensstämmer med gällande EC-direktiv. Stoppsymbol. Det är obligatoriskt för användaren att bära skyddsglasögon eller ansiktsvisir. Ljudstyrka i omgivningen i enlighet med EU-direktivet. 2 – Svenska Det är obligatoriskt att montera bort skivan vid lyft, lastning, lossning och transport på arbetsplatsen. Symbolen på maskinen eller på dess emballage anger att produkten inte får hanteras som hushållssopor. Den måste ovillkorligen deponeras på ett insamlingsställe avsett för återvinning av elektriskt eller elektroniskt material. Genom att följa en korrekt procedur för avhämtning av maskinen när den inte längre är i bruk, hjälper du till att förebygga skadliga effekter på miljön och hälsan, som en olämplig hantering av maskinen annars skulle kunna orsaka. För ytterligare information om återvinning av maskinen, ber vi dig kontakta din kommun, avfallsanläggningen på din ort eller butiken där du har köpt maskinen.

CE-DEKLARATION - INNEHÅLLSFÖRTECKNING

Försäkran om överensstämmelse enligt EU-direktiven Tillverkaren, HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Gothenburg, Sweden, intygar härmed att maskinen TS1000F uppfyller villkoren i följande DIREKTIV: "MASKINER" och senare ändringar (89/392/CEE) "LÅGSPÄNNINGAR" och senare ändringar (73/23/CEE) "ELEKTROMAGNETISK KOMPATIBILITET" (89/336/CEE) "BULLER" (2000/14/CEE) ”elektriska eller elektroniska produkter (WEEE) ” (2002/96/EG) De obligatoriska tekniska regler som gäller i maskinens användningsland skall även följas för att tillförsäkra en maximal säkerhet Innehållsförteckning SYMBOLFÖRKLARING Symbolförklaring.......................................................... 2 CE-DÉKLARATION Överensstämmelseförsäkran....................................... 3 Förord.......................................................................... 3 Christer Carlberg, Operations Manager Husqvarna Construction Products

INNEHÅLLSFÖRTECKNING

Innehållsförteckning..................................................... 3

BESKRIVNING AV MASKINEN

Beskrivning av maskinen ............................................ 4 Förord Innan maskinerna lämnar vår fabrik genomgår de en serie kontroller då allt kontrolleras omsorgsfullt. Ett noggrant iakttagande av våra instruktioner kan tillförsäkra maskinen en lång livslängd under vanliga arbetsförhållanden. Användningsråden och delarna som nämns i detta dokument anges i informationssyfte och utan förpliktelse. Ingen garanti kommer att beviljas vid fel eller förbiseende, eller vid skador relaterade till leveransen, tillverkningen eller användningen av maskinen. Vi är angelägna om kvaliteten på våra produkter och förbehåller oss därför rätten att utföra tekniska ändringar utan förvarning i förbättringssyfte. Detta dokument är avsett att ge användaren möjligheten att:

• bekanta sig med maskinen,
• känna till användningsmöjligheterna,
• undvika olyckor vid olämplig användning, vid användning av maskinen av en okvalificerad person, vid underhåll, service, reparation, förflyttning, transport,
• öka maskinens säkerhet och livstid,
• tillförsäkra en korrekt användning, ett regelbundet underhåll, en snabb reparation för att minska reparationskostnaderna och inaktivitetstiden. Denna bruksanvisning skall alltid finnas till hands på arbetsplatsen. Alla personer som tar hand om installationen och användningen av maskinen skall läsa och använda denna bruksanvisning. TEKNISKA SPECIFIKATIONER Tekniska specifikationer .............................................. 5 SÄKERHETSANVISNINGAR Särskilda anmärkningar ............................................... 6 Gör så här – Gör inte så här ....................................... 6 Kontroller före idrifttagande ......................................... 7 Maskin med bensinmotor ............................................ 7 Maskin med elmotor .................................................... 7 Kassering .................................................................... 7 IDRIFTTAGANDE Användning ................................................................. 7 Underhåll – Transport.................................................. 8 Montering av klingan ................................................... 8 Driftsättning ................................................................. 8 Stopp ........................................................................... 9 UNDERHÅLL Underhåll av förbränningsmotor .................................. 10 Allmänt underhåll......................................................... 10 Åtdragning av remmen ................................................ 10 Viktiga rekommendationer ........................................... 10 Felsökning .................................................................. 11 Reparation ................................................................... 11 Reservdelar ................................................................. 11 Garantivillkor................................................................ 11 Användningsråden och delarna som nämns i detta dokument anges i informationssyfte och utan förpliktelse. Vi är angelägna om kvaliteten på våra produkter och förbehåller oss därför rätten att utföra tekniska ändringar utan förvarning i förbättringssyfte.

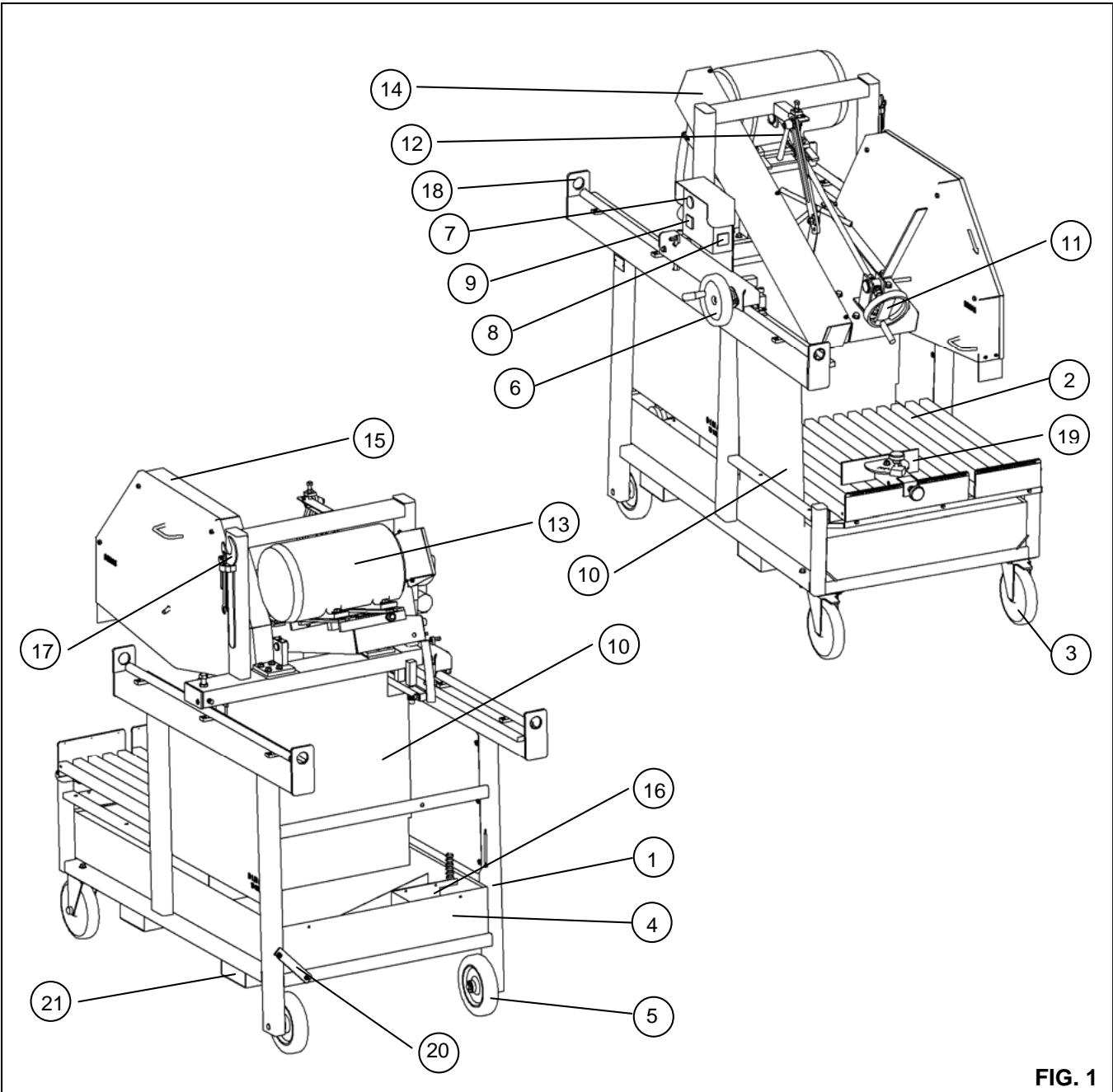

FIG. 1 Beskrivning av maskinen

14 - Hölje för remmen

15 - Hölje för klingan

6 - Ratt för framkörning av huvudet

8 - Stjärn- / triangelomkopplare

20 - Vattentrågets ändanslag

9 - Strömbrytare, på / av

11 - Ratt för nedkörning av huvudet

12 - Spak för att låsa huvudet

TEKNISKA DATA TS1000F Allmän information Klinga (mm) Skärdjup (mm) Nettovikt (kg) Driftsvikt (kg) Mått (L x B x H - mm) RPM, axel RPM, motor Effekt (hk/kW) Spänning (V) Strömstyrka (A) Elektriskt skydd Max bredd (höger - mm) Max bredd (vänster - mm) Vattentanksvolym (liter) Klingans centrumhål (mm) 900 / 1000 310 / 360 324 kg 440 kg 1950 x 970 x 1700

Buller – Ljudtrycksnivå Ljudtryck, Lpa(dB) EN ISO 4871

SÄKERHETSINSTRUKTIONER Speciella instruktioner Tillverkaren frånsäger sig allt ansvar i händelse av olämplig användning eller om ändringar utförs. Sågen är utformad för en säker och tillförlitlig drift på de villkor som överensstämmer med instruktionerna. Men maskinen kan innebära risker för användaren och risker för materiell skada, därför är regelbundna kontroller på arbetsplatsen nödvändiga, då man ska försäkra sig om:

• ett perfekt tekniskt skick (korrekt användning som tar eventuella risker i beaktande, undanröjande av eventuella tekniska fel som försämrar säkerheten),
• användning av en diamantskiva för kapning med hjälp av vattenkylning (sågning av nygjuten eller gammal betong, beläggningar, asfalt), användning av alla andra skivor (slipskivor, sågklingor etc.) är förbjudet,
• att personalen är kompetent (kvalifikation, ålder, utbildning, instruktioner) och i detalj har tagit del av manualen innan arbetet påbörjas; eventuella elektriska, mekaniska eller andra fel måste kontrolleras av behörig person (elektriker, underhållsansvarig, godkänt ombud från återförsäljare etc.),
• att varningar och förhållningsorder som står på maskinen efterföljs (lämplig personlig skyddsutrustning), korrekt användning, allmänna säkerhetsinstruktioner ...),
• att ingen ändring, ombyggnad eller något tillbehör försämrar säkerheten och inte utförs utan tillverkarens tillstånd,
• att frekvenser för inspektioner och periodiska kontroller som rekommenderas efterföljs,
• att originaldelar används vid reparationer. Se till att

alla instruktioner läses uppmärksamt och kontrollera noga att personalen har förstått dem före användning.

hörselskydd och/eller skyddsglasögon alltid används, skyddshjälm och andningsskydd ska vara godkända.

operatören alltid håller sig på avstånd från skivan och alla delar i rörelse.

du informerar om hur sågen stoppas snabbt i nödfall.

motorn stängs av och får kallna innan den fylls på med bränsle.

skivan, flänsar och axlar kontrolleras så att de inte är skadade innan skivan monteras.

bara skivor med märkning med maximal drifthastighet som överskrider hastigheten för skivans axel används.

lastning och lossning av sågen sker försiktigt och enligt instruktionerna. Detta är förbjudet

tillåt inga andra personer än operatören att befinna sig i närheten vid start, påfyllning av bränsle eller vid sågningsarbeten.

låt inte bensinmotorer vara i drift i ett slutet rum utan lämplig ventilation.

använd inte skadad utrustning eller skadade skivor.

använd inte sågen i utrymmen där bränsle förvaras. Gnistorna som sågen kastar i väg kan ge upphov till brand eller explosion.

godkänn inte ett skydd för skivan som understiger 180 grader.

lämna inte sågen utan uppsikt när motorn är igång.

använd inte sågen under påverkan av droger eller alkohol.

OM INTE DESSA VARNINGAR FÖLJS

ELLER ALLVARLIGA KROPPSSKADOR. SÄKERHETSINSTRUKTIONER position, att dess oljenivå aldrig understiger mätarens andra streck. Kontroll före start Före användning ska handboken läsas noggrant och man ska göra sig förtrogen med maskinen. Maskin med elmotor Kontrollera följande: ELSÄKERHET: Anslutningen måste ovillkorligen ske till ett nät utrustat med en brytare för restström 30 mA med skyddsjordning. Om en dylik brytare saknas på nätet, kan du konsultera vår katalog som innehåller olika modeller. Avstängning av motorn Arbetsytan måste vara fullständigt städad, väl upplyst och får inte utgöra någon risk (ingen fukt eller farliga produkter i närheten).

Operatören måste bära lämplig skyddsutrustning under arbetet.

Det obligatoriskt att bära hörselskydd. Alla obehöriga personer ska avvisas från arbetsområdet.

Korrekt användning av utrustningen för restström inklusive dess periodiska kontroller; för verktyg som levereras med en utrustning för restström integrerad i kabeln eller i stickkontakten måste reparationen ske, om kabeln eller kontakten är skadade, av tillverkaren, en av dess representanter eller av behörig reparationsverkstad för att undvika alla risker knutna till en illa utförd reparation. Strömförsörjning av motorn: skyddad elkabel av typen HO7 RNF med en sektion på 5 x 2,5 mm² högst 100 meter för 400V. försäkra dig om att nätets spänning är identisk med den som står angiven på maskinens maskinskylt Trefasmotor: försäkra dig om att rotationsriktningen för spindelns axel överensstämmer med den riktning som anges med en pil på skivans skyddskåpa. Om motorn inte roterar i önskad riktning, ska två faser kastas om genom vridning av kontaktens två poler som är avsedda för detta ändamål. Jordning av maskinen (obligatoriskt). Kassering Om maskinen skadas eller tas ur bruk ska den elimineras i enlighet med vad som föreskrivs av gällande lagstiftning. Använd bara skivor som märkts med en maximal drifthastighet som överstiger spindelns effektiva hastighet. Maskin med bensinmotor Huvudsakliga material: (se underhållsmanualen för motorn):

Motor: Aluminium (AL) – Stål (AC) – Koppar (CU) - Polyamid (PA) Maskin: Stålplåt (AC) – Gjutjärn (FT) - Aluminium (AL) Ta med omgivande förhållanden i beräkningen (hälsa och säkerhet).

Försäkra dig om att bränsletanken är fylld. Kontrollera oljenivån: då motorn ofta arbetar i lutad position ska man ofta kontrollera, i horisontal

Montering av skivan Användning: sågning av marmor, sten, granit, tegel, cement och beklädnad (sandsten, fajans, keramik etc.) Verktyg: Diamantskivor för vattenkylning - Ø 900 mm eller 1000 mm, innerdiameter 60 mm. (Upplysning från leverantören) Klinga för träeller metallsåg Kolstålsklingor Koppla ur maskinen från elnätet genom att dra ut kontakten.

Koppla ur inloppsröret för vatten (F) [FIG.3], Avlägsna locket på skivans skyddskåpa (15) [FIG.1], Lossa på klämmuttern (E) [FIG.3] med hjälp av den nyckel som medföljer, Avlägsna åtdragningsflänsen (C), Sätt skivan på centreringsflänsen (D).

Förbud mot all tillämpning som inte överensstämmer med den användning maskinen är avsedd för. [FIG.3]

De två hjulen (3) [FIG. 1] framtill på maskinen är svängbara och kan spärras. Använd de 4 lyftöglorna (17) [FIG.1] som sitter på stolparna. Skydden (21) [FIG.1] gör det möjligt att flytta maskinen med hjälp av gaffeltruck.

Vid transport ska såghuvudet blockeras på följande sätt:

Placera såghuvudet i den position som är avsedd för blockering av transportskruvarna (A): Skruva med hjälp av nyckeln (B) åt skruvarna (A) så att rullarna inte längre är i kontakt med styrlinjalerna [FIG.2]

Iaktta rotationsriktningen som illustreras av en pil på en av skivans sidor. Se till att skivans stödytor, flänsarna och spindeln är rena.

Sätt åtdragningsflänsen på plats (C), Dra åt muttern (E), Sätt tillbaka skyddskåpans lock och fixera det, Koppla i inloppsröret för vatten (F). Sätt tillbaka alla skydd för din egen och andras säkerhet.

Start Fara: risk för skärsår.

Var ständigt uppmärksam. [FIG.2]

Skjut in nyckeln (B) [FIG.2] i det avstånd som finns för detta ändamål. Efter varje transport, ska man gå tillväga på motsatt sätt innan maskinen startas.

Ta bort alla nycklar och inställningsverktyg på golvet och på maskinen innan den tas i drift.

Se till att skyddskåpan sitter på plats hela tiden under arbetet. Före ingrepp på det sågade materialet måste man stoppa motorn och vänta tills skivan har stannat. Maskinen levereras med matningsratt för såghuvudet (6) [FIG.1], ej monterad. Ratten, som ligger i kartongen med tillbehör [FIG.4], ska monteras på sin axel. Ljudstyrkan vid arbetsplatsen kan överskrida 85 db (A). I dessa fall, måste individuella skyddsåtgärder vidtas. [FIG.4] När maskinen sätts igång och efter varje transport är det nödvändigt att lossa på maskinens spärrar:

• Lossa på skruvarna (A) så att rullarna kommer i kontakt med styrlinjalerna [FIG.2] Därefter ska du
• Fylla på vattenbehållaren (4) [FIG.1]. (Vattenpumpen startas samtidigt som motorn).
• Placera materialet på bordet (2) enligt den skärning som önskas, genom att använda styrskenan (18) och linjalerna [FIG.1].
• Sätt igång motorn: För maskiner med förbränningsmotor: Æ Starta motorn: se instruktioner i konstruktörens underhållsmanual. Æ Låt motorn bli varm. För maskiner med elmotor: Æ Starta motorn genom att trycka på knappen ”I” på kontaktorn, eller genom att vrida kontaktorn (9) till position ”I”. Vrid sedan omkopplaren (8) till position Y och sedan . [FIG.1] För maskiner med förbränningsmotor och vid arbete på ett begränsat eller instängt utrymme ska du försäkra dig om att ventilation är tillräcklig. Avgaserna innehåller koloxid (exponering mot denna giftiga gas kan leda till förlust av medvetandet och leda till döden). Avstängning Avstängning av motorn Förbränningsmotor: slå av strömbrytaren på maskinens instrumentpanel. Elmotor: tryck på den röda nödstoppsknappen (7), eller vrid kontaktorn (9) till position ”O”. Återställ slutligen omkopplaren (8) på position Y [FIG.1]. Sedan ska du
• Lossa på manöverhandtaget (12) och vrida på ratten (11) [FIG.1].
• Utför djupmatningen tills det önskade skärdjupet uppnåtts och anges på den graderade skalan. En långsam djupmatning rekommenderas för att undvika motorstopp.
• När du har uppnått önskat skärdjup, ska manöverhandtaget (12) dras åt.
• För såghuvudet långsamt framåt med hjälp av ratten (6) [FIG.1]. En långsam matningsrörelse rekommenderas för att undvika motorstopp.
• När sågningen är genomförd ska du långsamt backa såghuvudet till den maximala bakre positionen med hjälp av ratten (6).
• Stäng av maskinens motor (se detaljer i följande stycke).

UNDERHÅLL Underhåll Förvara produkterna på ett säkert ställe, utom räckhåll för barn. Ta bort alla inställningsverktyg och nycklar. (Endast version med förbränningsmotor) Förbränningsmotor: se underhållsmanualen för motorn. Förvara diamantskivan på ett ställe där den inte kan snedvridas eller skadas. Oljenivå Kontrollera motoroljan dagligen. Se motormanualen för information om intervaller för byte av olja och oljefilter. Använd:

• Motorolja SAE 10W30 i klass API MS, SD, SE eller högre för bensinmotorer.
• Olja i klass API CD ll CE för dieselmotorer. Smörjmedlet ska elimineras på det sätt som föreskrivs av gällande lagstiftning. Drivremmens spänning Efter en tids användning kan det vara nödvändigt att spänna om drivremmarna utan att spänna dem för hårt:

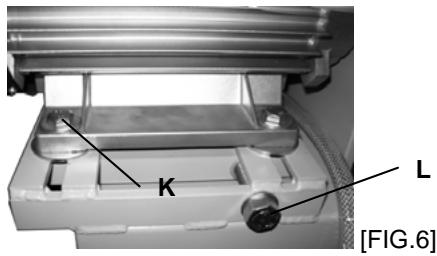

Lossa på motorns 4 skruvar (K) [FIG. 6], Vrid spännskruven (L) ett kvarts varv; denna skruv drar motorn bakåt, Vid normal spänning ska motorns 4 skruvar (K) blockeras. För att tappa motorn på olja, ska en tapp användas vid avtappningspluggen.

[FIG.6] Se motormanualen för information om underhållsintervaller. Vid extremt dammiga förhållanden måste ibland den filtrerande delen rengöras 2 - 3 gånger per dag. Byt ut alla skadade filter och packningar. Den ursprungliga spänningen får aldrig överskridas. Allmänt underhåll (Alla versioner)

Maskinen ska rengöras efter varje användning. Tappa ofta karet på vatten för att tömma slam som annars riskerar täppa till eller i förtid slita ut vattenpumpen. Tvätta karet under rinnande vatten. Rengör regelbundet tapparna till såghuvudets och bordets rullar. Smörj med jämna mellanrum styrrullarnas (J) [FIG.5] smörjanordning och lagren på spindelns axel med lagerfett.

Bultarna ska dras åt regelbundet, speciellt efter de första drifttimmarna. Kontrollera drivremmens spänning, spänn den utan spänna den för mycket. Vid garagering av maskinen, rekommenderas du att ta bort skivan och förvara den på ett lämpligt sätt. Se till att skivan spolas på ett korrekt sätt genom att regelbundet inspektera vattenmunstycket. Se till att skivan är korrekt åtdragen. Se till att skivans stödytorna, flänsarna och spindeln är rena. Tillverkaren frånsäger sig allt ansvar i händelse av oriktig användning, eller vid ändring, anpassning eller motorisering som ej överensstämmer med konstruktörens ursprungliga definition. UNDERHÅLL Felsökning Reparation Om maskinen fungerar på ett onormalt sätt, ska du titta i tabellerna nedan för att hitta en lösning på de problem som uppstått. Vi står till ditt förfogande för att utföra reparationer så snart som möjligt och till bästa pris (se adresser i slutet av manualen). Maskinen fungerar inte: ORSAKER Dålig eller skadad kabel Ingen nätspänning ÅTGÄRDER - försäkra dig om att anslutningen till strömförsörjningen är korrekt (kontakt, förlängningssladd …), - Kontrollera strömförsörjningskabeln. - Låt det kontrolleras av en elektriker (huvudströmbrytare, kontakter …). Reservdelar För snabb leverans av reservdelar och för att undvika tidsspillan, är det nödvändigt att vid varje beställning uppge vad som anges på maskinskylten, samt referens för den del som ska ersättas. (Se lista över reservdelar som medföljer maskinen) 543 000 000 (0) Kod Kvantitet Fel på omkopplaren, skadad motorkabel - Låt det kontrolleras av en elektriker eller kontakta kundservice. Garanti Skadas motor (ingen effekt, obehaglig lukt …) - Byt ut motorn genom kontakt med kundservice. GILTIGHETSTID Garantin träder i kraft vid användarens inköpsdatum (distributörens fakturadatum) och gäller under en period av 6 månader. Maskinen är svårstartad: ORSAKER Försörjningen av trefasström motsvarar inte normerna (utsliten motorkabel) ÅTGÄRDER - Låt det kontrolleras av en elektriker. Pumpen startar inte: ORSAKER ÅTGÄRDER Strömförsörjningskabeln är inte ansluten eller är skadad - Låt kontrollera strömförsörjningskabeln. Det finns ingen ström i kretsen eller i kontakten - Låt det en elektriker kontrollera kretsen och kontakten. Vattnet kommer inte ut ur pumpen: ORSAKER ÅTGÄRDER En luftbubbla kan ha bildats inuti pumpens stomme - Lyft upp pumpen ur vätskan genom att hålla den i utloppsröret, sänk därefter ned den i vätskan igen. Det finns ingen spänning i kretsen eller i kontakten - Skruva loss filtret och rengör med hjälp av en liten skruvmejsel turbinens arbetszon från slam. GARANTINS OMFATTNING Garantin är begränsad till kostnadsfri ersättning av delar som har konstruktionsfel som erkänns av Dimas (med undantag av förslitningsdelar och förbrukningsmaterial) om reparationen utförs i en av Dimas verkstäder eller hos en av Dimas auktoriserad verkstad. Tillverkaren täcker inte direkta eller indirekta, materiella eller immateriella skador som tillfogas personer eller tillgångar på grund av avbrott eller stopp på maskinen. GARANTIVILLKOR För att garantin ska gälla, är det absolut nödvändigt att inom åtta dagar efter köpet skicka medföljande garanticertifikat ifyllt i vederbörlig ordning till Dimas. Om problem uppstår på maskinen under garantiperioden kommer personalen på kundservice att uppge det bästa tillvägagångssättet för att lösa problemet och, om det behövs, råda dig att kontakta närmaste auktoriserade servicecentra. Du kan även skicka maskinen, på egen bekostnad, till vår kundservice tillsammans med fakturan, samt en rapport som beskriver det problem som konstaterats, och hänvisa till garantin. En teknisk diagnos utförs utan dröjsmål vid mottagandet av maskinen och slutsatsen sänds till dig. UNDANTAG Garanti kan inte beviljas för skador eller stopp som uppstått: - på grund av onormal användning, misstag vid transport, hantering eller underhåll, - på grund av användning av smörjmedel eller bränsle av en kvalitet som inte är lämplig eller som inte rekommenderas av Dimas, - på grund av användning av delar eller tillbehör som inte är originaldelar, - efter ingrepp utförda av obehörig personal, - på grund av användning av en felaktig eller olämplig diamantskiva. (Vi rekommenderar användning av verktyg från Dimas). Varorna transporteras på köparens bekostnad och på egen risk, det ankommer på köparen att anföra besvär mot transportören enligt den ordning och inom de tidsperioder som föreskrivs av lagen.

Garantin gäller inte för skador eller fel av följande orsaker: - Onormal användning, felaktig transport eller hantering eller felaktigt underhåll. - Användning av smörjmedel eller drivmedel av otillfredsställande kvalitet eller av fabrikat som inte rekommenderas av Husqvarna. - Användning av reservdelar eller tillbehör som inte är original. - Ingrepp som utförts av ej behörig personal. - Användning av defekta eller olämpliga diamantverktyg. (Virekommenderar användning av Husqvarna -verktyg.)

För att garantin skall gälla måste användaren inom åtta dagar efter inköpet insända det vederbörligen ifyllda garanticertifikatet till Husqvarna. Tillverkaren ersätter inte direkta eller indirekta, materiella eller immateriella följdskador som drabbat personer eller egendom som följd av felaktigheter hos eller stopp av maskinen.

Garantin är begränsad till kostnadsfritt byte av delar som är behäftade med tillverkningsfel som godkänts av Husqvarna (med undantag för slitdelar och förbrukningsmateriel) om reparationen utförs vid en Husqvarna -verkstad eller en verstad som auktoriserats av Husqvarna.

• Fäst CE-dekalen med serienummer här Place here CE sticker with serial N°
