GEBRUIKSAANWIJZING TBL6055T Numatic

Vertaling van de oorspronkelijke gebruiksaanwijzing

LET OP, Lees deze gebruiksaanwijzing voordat u de machine gebruikt.

Overzicht van de machine....Pagina 9-12

Overzicht bedieningspaneel......Pagina 13-14

Gids machine-instellingen ......Pagina 15-20

Borstel / pad monteren ......Pagina 21-26

Vloerelement monteren ......Pagina 21-26

Slangklem monteren ......Pagina 27-32

Schoonwatertank vullen ......Pagina 27-32

Aanduiding vulniveau ......Pagina 33-38

Bediening machine ......Pagina 39-44

Vloerelement optillen / neerlaten......Pagina 39-44

Borstelplaat optillen / neerlaten ......Pagina 39-44

Schoonmaakfuncties instellen ......Pagina 39-44

Afstelling borsteldruk/-belasting....Pagina 45-50

Losmaakfunctie vloerelement......Pagina 45-50

Machine in gebruik ......Pagina 45-50

Regulier onderhoud ......Pagina 51-56

Machine-onderhoud ......Pagina 51-56

Vuilwatertank legen ......Pagina 51-56

Wissers vloerelement vervangen......Pagina 57-62

Machine opladen ......Pagina 63-68

Accu-onderhoud ......Pagina 63-68

Laadlampjes ......Pagina 69-79

Overzicht bedieningspaneel TBL6055T ......Pagina 80-85

Specificaties ......Pagina 72/90

Bediening machine. ......Pagina 80-89

Foutcodes ......Pagina 96

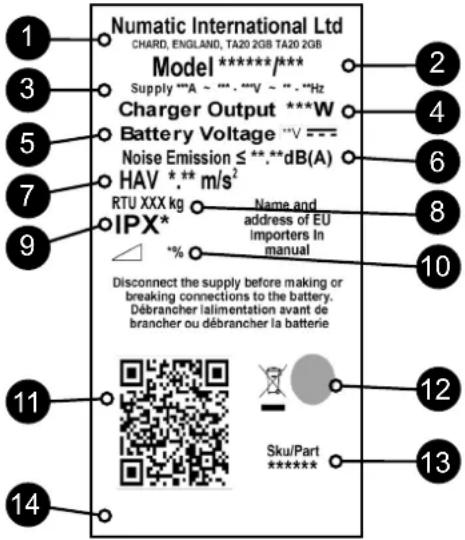

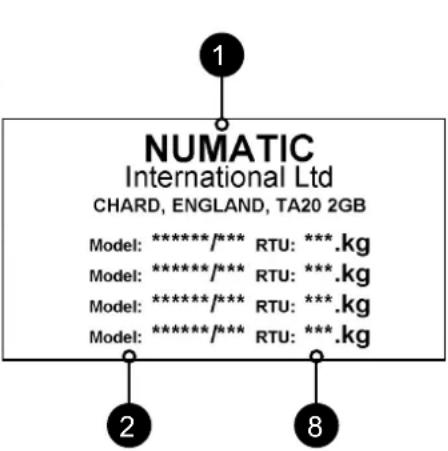

Kenplaatje / Persoonlijke Beschermingsmiddelen Apparatuur/recycling ......Pagina 113-115

Veiligheid en opslag van accu's....Pagina 137/147-149

144-146

Aanbevolen reserveonderdelen ......Pagina 174

Problemen oplossen ......Pagina 174

Schakelschema ......Pagina 182

EU-conformiteitsverklaring ......Pagina 183

Bedrijfsadres ......Pagina 184

PT Índice

IT Indice

Verwijder al het verpakkingsmateriaal, open het pakket voorzichtig en controleer of de inhoud compleet is.

• Gebruiksaanwijzing • 2 x Contactsleutels • Acculaadsnoer • 1 x Zekering 30 A (borstel)
• 1 x Zekering 20 A (zuigmotor) - 1 x Zekering 2,5 A - Maxi-zekeringtrekker

NL

1 Bedieningspaneel

2 Stopcontact / Laadpunt

3 Vulpunt schoonwatertank

4 Hendel optillen / neerlaten vloerelement

5 Aftapslang schoonwatertank & vulniveau

6 Zuigslang

7 Laadlampjes

8 Hefpedaal borstelplaat

9 Pedaal extra borstelbelasting

10 Half-parabolisch vloerelement

11 Borstel Aan/Uit / Bedienhendel

12 Zekering 2,5 A

13 Accu's

14 Zekering 30 A borstelmotor

15 Zekering 20 Amp zuigmotor

16 Borstelplaat

17 Schoonwaterfilter

18 Waterkraantje

19 Afvoerslang vuilwater

20 Scheider

21 Bovenste tank (vuilwater)

22 Onderste tank (schoon water)

23 Borgpen

24 Contactslot. Aan/uit

PT

NL: Neem bij storingen contact op met uw Numatichandelaar.

Overzicht bedieningspaneel TBL6055

Alternatief display gemonteerd op sommige modellen

h 328.4 k/10 ② ③

1 Contactslot

2 Urenteller

3 Indicator acculaadniveau

4 Zugmotor Aan / Uit

5 Watertoevoer Aan / Uit

6 Borstel Aan / Uit / Bedienhendel

IT

Lees deze gids voordat u de machine in gebruik neemt. Verwijder al het verpakkingsmateriaal, open het pakket voorzichtig en controleer of de inhoud compleet is.

Inhoud TbL6055

- 2 x Contactsleutels • 1 x Zekering 30 A (borstel) • 1 x Zekering 20 A (zuigmotor) • 1 x Zekering 2,5 A • Maxi-zekeringtrekker

Open het accucompartiment door de bovenste tank aan de betreffende handgreep op te tillen.

Installeer zuiger- en borstelzekeringen (meegeleverd in het startpakket) in de houders, zoals afgebeeld. (Fig. 1, 2, 3)

Laad de machine op om de accu's te activeren. Nadat de accu's zijn geactiveerd, moeten de LED's boven op alle accu's gaan branden.

Steek de sleutel in het contactslot op het bedieningspaneel (zie onder (Fig. A)

Gebruik de handgreep om de bovenste vuilwatertank omhoog of omlaag te tillen.

Numatic International Ltd raadt ALLEEN het gebruik aan van 911948 NX1K LFP-lithiumaccu's van het accutype dat bij deze machine wordt geleverd.

Zorg ervoor dat er geen metalen voorwerpen in contact kunnen komen met de accupolen wanneer de accu's niet afgedekt zijn.

Steek de contactsleutel in het contactslot en schakel de machine in. (Fig. A)

Neem de bedienhendel met beide handen vast en duw machine langzaam van de pallet.

Laat de bedienhendel los als de machine van de pallet is verwijderd en zich in een veilige positie bevindt.

NB: Trek niet aan de RODE uitschakelhendels zolang de machine zich in de transportmodus bevindt (Fig. B)

Zorg ervoor dat de machine tijdens transport goed wordt vastgezet om beweging te voorkomen.

Installeren borstel / kussen / watertoevoer inschakelen

Model TBL 6055/100 is geschikt voor een borstel van 550mm of een pad van 500mm.

Voorzien van het Nulock-bevestigingssysteem.

De borstel hoeft alleen te worden aangebracht en gedraaid om te worden bevestigd, waardoor installeren en verwijderen erg eenvoudig is.

Schuif de borstel/pad onder de borstelplaat.

Breng de borstel/pad op de Nulock-klemplaat aan en draai de borstel/pad tot deze vergrendeld is.

Draag veiligheidshandschoenen bij het vervangen van gebruikte borstels.

Draai de schoonwaterkraan open.

Het vloerelement monteren

Het vloerelement is ontworpen voor snelle (de)montage, waardoor de vloerwisserbladen gemakkelijk kunnen worden vervangen en heeft een veiligheidsvoorziening zodat het automatisch loskomt als het onderweg ergens aan blijft hangen.

Monteer het vloerelement en houd het op zijn plaats met de borgpen.

Duw de afvoerverzamelslang op het vloerelement en controleer of deze goed is aangesloten.

Breng het vloerelement omhoog als u ergens anders heen rijdt en laat het zakken om te reinigen. Gebruik hiervoor de hendel aan de achterzijde van de machine.

Zie pagina 57-62 voor het monteren van de wissers van het vloerelement.

Bij de zuigslang is een U-vormige slangklem meegeleverd, waarmee een bocht in de slang kan worden aangebracht, zodat er geen water uit kan lekken als de machine is uitgeschakeld. Als de U-vormige slangklem moet worden verwijderd, dient deze weer correct te worden teruggeplaatst voordat de machine weer wordt gebruikt.

NB: Duw de zuigslang NIET op het vloerelement als het vloerelement zich in de opgeheven positie bevindt.

Breng de zuigslang weer op het vloerelement aan.

Schoonwatertank vullen

De TBL6055/100 is uitgerust met een grote schoonwatertank waardoor grote oppervlakken in één keer kunnen worden behandeld.

Trek, als u de schoonwatertank wilt vullen, de zich aan de achterzijde van de machine bevindende slang in het midden van de afneembare vuldop (1) uit. Trek de slang uit. Verwijder de stop en plaats de slang onder de waterkraan, of vul de tank met een tuinslang. U kunt de tank ook vullen door de vuldop los te schroeven en een emmer of een soortgelijke houder te gebruiken (2)

NB: Let goed op dat er tijdens het vullen geen vuil (bladeren, haar, stof, enz.) in de schoonwatertank terechtkomt. Als u een emmer of dergelijke gebruikt, zorg er dan voor dat deze helemaal schoon en leeg is.

U kunt het waterniveau in de schoonwatertank aflezen van de schaalverdeling links achteraan op de machine. De capaciteit van de onderste tank (schoon water) bedraagt 60 liter.

Opmerking: Zorg ervoor dat de vuilwatertank leeg is voordat u deze optilt.

Omgaan met en mengen van chemicaliën

Volg steeds nauwgezet de veiligheidsvoorschriften van de fabrikant van het betreffende product. Gebruik enkel chemische producten die aanbevolen worden voor gebruik in schrobzuigmachines

BELANGRIJK

Gebruik de machine pas nadat u de gebruiksaanwijzing volledig hebt gelezen en begrepen.

U kunt de machine nu naar de plaats van de schoonmaakwerkzaamheden verplaatsen.

Plaats voor u met de machine aan de slag gaat overeenkomstige waarschuwingsborden en veeg de vloer vooraf eerst schoon.

Nadat u de vloer hebt geveegd (zie vorige paragraaf), kunt u de machine instellen op de uit te voeren schoonmaakwerkzaamheden. Controleer of de borstelplaat omlaag staat voordat u enige instellingen toepast. Zet de hendel van het vloerelement in de stand 'omlaag'.

NB: Rijd de machine niet achteruit wanneer het vloerelement omlaag staat; hierdoor kunnen de wissers beschadigd raken.

Borstelplaat optillen/neerlaten

De besturing voor het neerlaten van de borstelplaat vindt u rechts achteraan op de machine. Breng de borstelplaat omlaag door de linker ontgrendelingshendel in de bovenste stand te zetten.

De schoonmaakfuncties instellen

Neem de bedienhendel met beide handen vast en duw de machine naar voren. De laadniveaumeter van de accu zal 5 seconden branden (Fig.1). Schakel de watertoevoer (Fig. 2) en de zuigmotor (Fig. 3) in.

De borstelbelastingshendel bevindt zich aan de rechterzijde van de machine.

Deze optie is bedoeld voor het verwijderen van hardnekkig vuil en hierbij wordt extra druk op de borstels gezet.

NB: U kunt deze optie beter NIET constant gebruiken omdat deze optie is bedoeld voor het reinigen van specifieke plekken.

De looptijd van de machine kan afnemen als de belasting op de borstels toeneemt.

(A) Normale vervuiling 24 kg druk

(B) Zware vervuiling 32 kg druk

Losmaakfunctie vloerelement

In het ontwerp van het vloerelement is een losmaakfunctie opgenomen.

Hierdoor kan het vloerelement veilig loskomen uit de bevestiging wanneer het vast komt te zitten bij voorwaartse verplaatsing van de machine.

Het vloerelement weer in de houder bevestigen. Maak eerst de bevestigingsknoppen op het vloerelement los en schuif het op de bevestigingsbeugel. Draai de knoppen daarna weer met de hand vast.

ZORG ERVOOR DAT DE VLOER EERST IS GEVEEGD EN DAT DE JUISTE WAARSCHUWINGSBORDEN ZIJN GEPLAATST.

Machine gebruiken

Stel de watertoevoer in (pagina 21-26), laat de borstelplaat neer (pagina 39-44), laat het vloerelement neer (pagina 39-44), druk op de schakelaar voor de zuigmotor (pagina 39-44), trek aan de Aan/Uit-hendel voor de borstel (pagina 15-20).

Pas de snelheid aan de omstandigheden aan met behulp van de variabele snelheidsregeling, afhankelijke van het vloertype en de mate van verontreiniging (model met tractie, pagina 80-85). De middelste snelheid is de optimale schoonmaaksnelheid.

Het vuile water wordt daarna opgezogen door het vloerelement.

Zorg bij elke schrobbaan voor een overlapping van 10cm zodat een gelijkmatig schoonmaakresultaat is gegarandeerd.

Niet gebruiken op te reinigen oppervlakken met een helling die het op de machine aangegeven maximum overschrijdt, indien vol.

Waarschuwing: Vermijd plotseling stoppen terwijl de machine op hellingen of schuine oppervlakken staat. Maak geen scherpe bochten. Zorg dat de machine langzaam van hellingen afrijdt.

Gebruik de schoonmaakfunctie op hellingen enkel bij het naar beneden rijden.

Gebruik op zeer vuile vloeren de 'dubbele-schrobtechniek'.

Schrob de vloer een eerste keer met het vloerelement omhoog, laat het schoonmaakproduct inwerken en schrob daarna een tweede keer met het vloerelement omlaag.

Als er strepen verschijnen, dienen de wissers van het vloerelement te worden schoongemaakt.

NB: Let erop dat u snelheid mindert in bochten en hoeken of bij het manoeuvreren rond obstakels.

onamento da máquina

Maak na gebruik de vuilwatertank leeg met de afvoerslang en spoel de tank met schoon water.

Verwijder vervolgens de zuigslang van het vloerelement en spoel met schoon water.

Maak daarna de schoonwatertank leeg met de afvoerslang en spoel ook die met schoon water.

Druk op de klemmen van de kap van de bovenste tank en verwijder de kap. Fig1

De kap heeft tevens een afdichtrubber dat bij elke schoonmaakbeurt gecontroleerd moet worden.

Spoel de kap af met schoon water, maar vermijd daarbij het aanzuigfilter.

In de vuilwatertank (bovenste tank) bevindt zich een schakelaar die ervoor zorgt dat de machine stopt zodra de vuilwatertank vol is.

Reinig de schakelaar als deze verstopt en geblokkeerd raakt om goede werking te garanderen. Fig2

Zorg er ook voor dat de vlotter schoon is en zich in de juiste positie bevindt.

BELANGRIJK

Verwijder het aanzuigfilter en maak dat schoon als dat nodig is (droog houden). Fig3

Gebruik de machine nooit zonder het aanbevolen filter. Zonder het juiste filter kan de machine beschadigd worden.

Verwijder de filter van het filtermandje, spoel met schoon water en plaats terug. Fig4

BELANGRIJK Als het filtermandje verstopt raakt, kunnen de zuigprestaties afnemen.

Links onderaan bevindt zich een schoonwaterfilter. Controleer of de schoonwatertank leeg is voordat u dit filter verwijdert. Fig5

NB: Til de borstplaat op om toegang te vergemakkelijken.

utenção regular

CERTIFIQUE-SE SEMPRE DE QUE A MÁQUINA É DESLIGADA ANTES DE PROCEDER A QUALQUER MANUTENÇÃO UTILIZANDO A CHAVE DE CONTROLO PRINCIPAL DE LIGAR/DESLIGAR. REMOVA A CHAVE ANTES DE QUALQUER SERVIÇO DE MANUTENÇÃO.

Limpeza da máquina

ssers van het vloerelement vervangen

Zorg er altijd voor dat de machine uit staat voordat u onderhoudswerkzaamheden gaat uitvoeren.

Om het vloerelement schoon te maken, verwijdert u de borgpen en haalt u het vloerelement van de houder.

Spoel het vloerelement af met schoon water en plaats het terug.

De wissers van het element moeten van tijd tot tijd worden gecontroleerd op slijtage en beschadiging.

De wissers kunnen eenvoudig worden verwijderd. Verwijder eerst de vier borgpennen, draai vervolgens het vloerelement om en trek de wisserhouder uit het vloerelement. Trek de wissers van de bevestigingspunten, controleer ze en vervang ze indien nodig. U vervangt de wissers door de stappen hierboven in omgekeerde volgorde uit te voeren.

Overzicht vloerelement

1. Borgpennen x 4
2. Achterste wisser
3. Wisserhouder
4. Voorste wisser (met sleuf)
5. Hoofdsamenstel vloerelement

NB: De wisserbladen kunnen van twee zijden worden gebruikt, zodat ze langer meegaan.

Controleer altijd of de machine is uitgeschakeld voordat u deze oplaadt.

De accumeter geeft het acculaadniveau weer.

Wanneer de accu volledig is opgeladen, branden alle meterlampjes.

Wanneer de machine wordt gebruikt en de accu's worden ontladen, dan gaan de lampjes op de meter van rechts naar links uit.

Als het ladingsniveau zo laag wordt dat slechts een of twee lampjes blijven branden, moet de bediener overwegen om de machine op te laden.

Als de machine bijna leeg is, zal het laatste lampje beginnen te knipperen en dient de bediener de machine bij een geschikt laadpunt op te laden.

Wanneer het accupictogram begint te knipperen, worden de motoren uitgeschakeld en moet de gebruiker de machine opladen.

Alternatief display

Wanneer het laatste rode lampje begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

De LFP-accu's zijn onlosmakelijk afgedicht en totaal onderhoudsvrij.

De geïntegreerde lader volgt het laadproces automatisch op en schakelt over op de druppellaadmodus wanneer de accu's volledig zijn geladen. Met de druppellaadmodus kunnen LFP-accu's op het juiste niveau worden onderhouden. De machine moet 's nachts of in het weekend ten minste één keer per maand of vaker indien nodig op druppelladen worden gezet.

Sluit de voor uw land geschikte laadkabel aan op het stopcontact.

Het stopcontact van de machine bevindt zich aan de achterzijde van de machine, onder het bedieningspaneel.

Sluit de machine aan op een geschikte voedingsbron.

Wanneer de machine op het stopcontact is aangesloten, zal het rode indicatielampje voor het laden branden.

De accu's van de machine zijn, wanneer ze volledig leeg zijn, na 8 uur volledig opgeladen.

Trek de stekker van het laadsnoer uit het stopcontact en uit de machine als de accu's volledig zijn opgeladen.

Onderhoud accu

Volg de volgende eenvoudige stappen zodat uw machine op maximaal vermogen blijft werken en de levensduur van de accu's wordt verlengd:

Bij normaal dagelijks gebruik:

Laad de accu's na elk gebruik weer helemaal op, ongeacht hoe lang ze zijn gebruikt. Het wordt aanbevolen om de machine 's nachts, ten minste één keer per maand, op het elektriciteitsnet aan te laten. Als de gebruiker de kabel niet loskoppelt nadat deze volledig is opgeladen, is dit geen probleem. Laat de machine niet met ongeladen accu's staan.

Controleer regelmatig of de accukabels nog steeds goed zijn aangesloten en of er geen sprake is van corrosie

gar o aparelho

Signaal (LED)	Betekenis
Rode LED aan	Eerste fase (Modus constante stroom).
Oranje LED aan	Tweede fase (Modus constante spanning)
Groene LED aan	Derde fase (Modus constante spanning) Laden voltooidNa volledig te zijn opgeladen gaat de lader echter over op de druppellaadmodus als deze aangesloten blijft, om een gezonde balans tussen de accu's te behouden.
Rode LED knippert gevolgd door Pauze	Koelventilator geblokkeerd > 1x knipperen gevolgd door pauzeOverspanningsbescherming / kortsluiting aan uitgang / accupolen verkeerd aangeslotenN > 2x knipperen gevolgd door pauze.Oververhittingsbescherming > 3x knipperen gevolgd door pauzeDe oplaadduur tijdens fase 1 of 2 is langer dan 16 uur geweest > 4x knipperen gevolgd door pauze.
	Toestand	RODE LED	GELE LED	GROENE LED
	Voorladen time-out	Knippert 4 keer		O
	CC time-out		O
	CV time-out		O	O
	Accu loskoppelen

NB: Laad de machine volledig op na het laatste gebruik. Laat de machine niet met ongeladen accu's staan.

Onder buitengewone omstandigheden;

d.w.z. wanneer u de machine een hele tijd niet heeft opgeladen, worden de volgende stappen aanbevolen:

Met de druppellaadmodus kunnen LFP-accu's op het juiste niveau worden onderhouden.

De machine moet 's nachts of in het weekend ten minste één keer per maand op druppelladen worden gezet.

Laad de accu's volledig op op de dag voordat u de machine weer in gebruik neemt.

Specifications

Model - TBL 6055 (model zonder tractie)
Borstelmotor Zuigmotor Borstelafmetingen Padafmetingen Oplader
300 W 400 W 550 mm 508 mm 20 Amp
Beveiligingsklasse Borstelsnelheid Inhoud watertank Vloeistofstroom Trillingen armen/handen
IPX4 140 TPM 60 L 0 - 2 L/Min				≤1.07m/s		2
Borsteldruk standaard		Borsteldruk zwaar		Afmetingen
24 kg		32 kg		Breedte = 560mm (948mm) / Lengte = 1425mm / Lengte = 1120mm
50 Ah
Nettogewicht	Bruto gewicht (Vol)		Geluidsdruk (LpA)	Looptijd	Maximale hellingshoek	Oplaadduur
115.29 kg	175.29 kg ≤ 72 dB (A)			Gemiddeld 1 uur 40 min	Schrobben 2 %	2.5 uur
100 Ah
Nettogewicht	Bruto gewicht (Vol)		Geluidsdruk (LpA)	Looptijd	Maximale hellingshoek	Oplaadduur
126.09 kg	186.09 kg		≤ 72 dB (A)	Gemiddeld 3 uur 10 min	Schrobben 2 %	5 uur

NB: Laad de machine volledig op na het laatste gebruik. Laat de machine niet met ongeladen accu's staan.

Under unormal brug,

Alternatief display gemonteerd op sommige modellen

1 Contactslot

2 Urenteller

3 Indicator acculaadniveau

4 Zuigmotor Aan / Uit

5 Watertoevoer Aan / Uit

6 Draaiknop snelheidsregeling

7 Bediening vooruit / achteruit

8 Noodstopknop

9 Foutstatus tractielampje / groen lampje

Bediening machine.

Controleer of de Noodstopknop is vrijgegeven (Fig.D).

Breng de contactsleutel aan en schakel de machine aan. (Fig. A)

Controleer dat de schakelaar voor vooruit/achteruit in de stand voor vooruit staat (Fig.C).

Selecteer de stand voor de langzame snelheid (Fig.B).

Druk de regelhandgreep met beide handen in en laat de machine langzaam van de pallet lopen (Fig.E).

Draai de sleutel terug naar de 'UIT'-stand ('0') (Fig. 6) zodra de machine van de pallet is gereden en in een veilige positie is geplaatst.

NB: Zorg ervoor dat de machine tijdens transport goed wordt vastgezet om beweging te voorkomen.

Neem bij storingen contact op met uw Numatic-handelaar of bel de technische hulplijn van Numatic op [phone].

oonmaakfuncties instellen

Steek de sleutel in en draai de aan/uit-sleutel van het hoofdcontact in stand '1' (fig. A). De indicator van het laadniveau van de accu zal 5 seconden branden. Stel de tractiesnelheid in naar gelang het vloertype en de vervuilingsgraad (Fig. B). De middelste snelheid is de optimale schoonmaaksnelheid. De TBL6055T is uitgerust met een elektronisch remsysteem. U hoeft alleen de start/stop-knop los te laten en de machine stopt. In noodgevallen drukt u op de noodstopknop. (Afb. C). De machine wordt dan direct uitgeschakeld. Om de noodstopknop te resetten, draait u deze naar rechts (Fig. 29). Na het resetten van de noodstopknop kunt u de machine opnieuw starten door de sleutel in het hoofdcontact naar '0' te draaien en vervolgens naar '1'.

Vrijloopstand

De machine beschikt over een vrijloopfunctie waarmee de bediener de machine indien nodig kan verplaatsen. De motorrem bevindt zich aan de rechterzijde van de machine bij het achterwiel. Trek de arm naar buiten (Fig. 1). Draai deze in de vrije stand (Fig. 2). De motorrem staat nu volledig los. De machine staat nu volledig in de vrijloopstand.

DE REMHENDEL MAG PAS WORDEN VRIJGEGEVEN WANNEER DE MACHINE OP EEN VLAKKE ONDERGROND STAAT. GEEF DE REM NOOIT VRIJ WANNEER DE MACHINE OP EEN HELLING/HELLEND VLAK STAAT.

NB: Zolang de machine in de vrijloopstand staat, zullen de aandrijffuncties niet functioneren.

Vergeet niet om de aandrijving weer in te schakelen wanneer u uw eindbestemming bereikt / voordat u de machine gebruikt.

onamento da máquina

os controlos de limpeza

Model - TBL 6055T (model met tractie)
Borstelmotor Zuigmotor Borstelafmetingen Padafmetingen Oplader
300 W 400 W 550 mm 508 mm 20 Amp
Beveiligingsklasse Borstelsnelheid Inhoud watertank Vloeistofstroom Trillingen armen/handen
IPX4 140 TPM 60 L 0 - 2 L/Min			≤1.07m/s			2
Borsteldruk standaard	Borsteldruk zwaar		Afmetingen
24 kg	32 kg		Breedte = 560mm (948mm) / Lengte = 1425mm / Lengte = 1120mm
Rij-aandrijvingsmotor				Rijsnelheid
250W				0-4km/h
50 Ah
Nettogewicht	Bruto gewicht (Vol)	Geluidsdruk (LpA)	Looptijd		Maximale hellingshoek	Oplaadduur
141.15 kg	201.15 kg	≤ 72 dB (A)	Gemiddeld 1 uur 30 min		Schrobben 11 %	2.5 uur
100 Ah
Nettogewicht	Bruto gewicht (Vol)	Geluidsdruk (LpA)	Looptijd		Maximale hellingshoek	Oplaadduur
151.95 kg	211.95 kg	≤ 72 dB (A)	Gemiddeld 3 uur		Schrobben 11 %	5 uur

PT
Especificações

Typeplaatje
1 Naam en adres bedrijf
2 Omschrijving machine
3	Voedingsstroom / voltage / wisselstroom / frequentie
4 Uitgangsspanning oplader
5 Accuvoltage
6 Geluidsclassifi catie
7 Trillingen armen/handen
8 Gewicht (klaar voor gebruik)
9 IP-beschermingsgraad
10 Max. hellingshoek
11 QR-code
12 WEEE-logo/keurmerk
13 SKU / Onderdeel
14 Jaar/week serienummer machine

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model ****/*** Supply ***A - **- **V - ** - **Hz Charger Output ***W Battery Voltage ***V ---** Noise Emission ≤ **.**dB(A) HAV *.** m/s² RTU XXX kg Name and address of EU Importers In manual IPX* % Disconnect the supply before making or breaking connections to the battery. Débrancher alimentation avant de brancher ou débrancher la batterie Sku/Part ****

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg 2 8

WEEE (afgedankte elektrische en elektronische apparatuur)

De schrobzuigmachine, accessoires en verpakking moeten op een milieuvriendelijke manier worden gerecycled.

Uitsluitend voor het VK en EU-landen

De schrobzuigmachine mag niet met het restafval worden afgevoerd.

Volgens de Europese Richtlijn 2012/19/EU betreff ende afgedankte elektrische en elektronische apparatuur en overeenkomstige nationale wetgeving,

dienen afgedankte schrobzuigmachines gescheiden van het restafval te worden ingezameld en op een milieuvriendelijke manier verder te worden verwerkt.

PBM (Persoonlijke Beschermingsmiddelen) die misschien nodig zijn voor bepaalde werkzaamheden.

Gehoorbescherming Beschermend schoeisel Veiligheidshelm			Veiligheidshandschoen- nen
Stof / allergenen Bescherming	Oogbescherming Beschermende kleding		Hesje voor verhoogde zichtbaarheid	Let op Waarschuwingsbord natte vloer

OPMERKING: Voer een risicobeoordeling uit en bepaal welke PBM moeten worden gedragen.

Veiligheidskritisch onderdeel:

Oplaadsnoeren: H05VV-F 3 aders x 1,0 mm²

Accuoplader: 100V-240V (50-60Hz)

DC-uitgangsspanning: 25,6 VDC, 20 A

COMPONENT INTERVAL CONTROLEREN OP

Snoer accuoplader DAGELIJKS		Slijtage, barsten, scheurtjes, blootliggende draden
Borstels DAGELIJKS		Beschadigingen aan borstels, algemene slijtage, slijtage aan aandrijfbus
Vloerwisserblad VOOR IEDER GEBRUIK	Slijtage, barsten, scheurtjes
Filters VOOR IEDER GEBRUIK Verstopp	ng en achterblijvende vervuiling
Tanks NA IEDER GEBRUIK Spoel de vuil	watertank na gebruik

WAARSCHUWING

Zoals bij alle elektrische apparatuur moet u tijdens het gebruik steeds de nodige zorgvuldigheid in acht nemen en moet u periodiek en preventief onderhoud uitvoeren zodat de veiligheid van de machine kan worden gegarandeerd. Gebruikers dienen goed geïinstrueerd te worden voordat ze dit soort machine bedienen.

Het niet uitvoeren van het nodige onderhoud of het vervangen van onderdelen door inferieure onderdelen kan tot gevolg hebben dat deze apparatuur onveilig wordt en de fabrikant kan hiervoor in geen enkel geval enige aansprakelijkheid aanvaarden.

Vermeld bij het bestellen van reserveonderdelen steeds het op het typeplaatje vermelde model-/serienummer.

Niet gebruiken op te reinigen oppervlakken met een helling die het op de machine aangegeven maximum overschrijdt. Vermijd plotseling stoppen terwijl de machine op hellingen of schuine oppervlakken staat. Maak geen scherpe bochten. Zorg dat de machine langzaam van hellingen afrijdt. Gebruik de schoonmaakfunctie op hellingen enkel bij het naar beneden rijden.

Deze machine mag niet worden gebruikt door mensen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of met een gebrek aan kennis en ervaring. Er moet goed op worden toegezien dat kinderen niet met de machine spelen.

Gebruik uitsluitend de borstels die bij de machine worden geleverd of borstels die in de gebruiksaanwijzing staan vermeld.

Het gebruik van andere borstels kan onveilig zijn.

Voor deze machine is een volledig assortiment borstels en accessoires verkrijgbaar.

Gebruik uitsluitend borstels of pads die een goede werking van de machine en een correcte uitvoering van de uitgevoerde werkzaamheden garanderen.

Het is erg belangrijk dat deze machine goed wordt gemonteerd en wordt bediend volgens de geldende veiligheidsvoorschriften.

Let er bij het gebruiken van deze apparatuur steeds op dat alle nodige voorzorgsmaatregelen worden genomen zodat de veiligheid van de gebruiker en alle andere betrokken personen is gewaarborgd.

Draag bij het schrobben altijd schoenen met antislipzool. Draag in stoffi ge omgevingen altijd een stofmasker.

Tijdens reiniging, onderhoud of reparatie van de machine, vervangen van onderdelen of het overschakelen naar een andere functie moet de elektrische voeding zijn uitgeschakeld.

Trek bij op het stroomnet aangesloten machines de stekker uit het stopcontact en koppel op accu's werkende machines los via de AAN/UIT-knop op de accu.

Voorkom onbevoegd gebruik van de machine door na gebruik de sleutel uit het contactslot te halen.

Machines die onbeheerd worden achtergelaten, moeten worden vastgezet zodat ze niet per ongeluk kunnen worden verplaatst.

Wanneer er schoonmaakmiddelen of andere vloeistoffen worden gebruikt, moet u de instructies van de fabrikant lezen.

ATTENTIE

Deze machine mag niet worden gebruikt voor het opvegen van gevaarlijk stof.

Deze machine mag niet buiten of in een vochtige omgeving worden opgeborgen.

Deze machine is uitsluitend bestemd voor gebruik binnenshuis.

OPMERKINGEN: Dit apparaat is bedoeld voor commercieel gebruik, bijvoorbeeld voor werkzaamheden in hotels, scholen, ziekenhuizen, fabrieken, winkels en kantoren, waar zwaardere eisen worden gesteld dan bij normale toepassing in het huishouden. Dit product voldoet aan de norm IEC 60335-2-72

WAT U MOET DOEN

• Ervoor zorgen dat de machine alleen door ervaren personen wordt uitgepakt/gemonteerd.
• Uw machine schoonhouden.
• Borstels in goede staat houden.
• Versleten of beschadigde onderdelen onmiddellijk vervangen.
• Stroomkabel regelmatig controleren op beschadigingen, zoals scheuren of verouderingsverschijnselen. Vervang de kabel als deze beschadigd is voordat u de machine opnieuw gebruikt.
• Stroomkabel alleen door het juiste onderdeel vervangen dat is goedgekeurd door Numatic.
• Ervoor zorgen dat er geen obstakels en/of mensen in de werkzone zijn.
• Ervoor zorgen dat de werkzone goed verlicht is.
• De zone die u gaat schoonmaken vooraf schoonvegen.

DO WAT U NIET MOET DOEN

• Geen stoom- of hogedrukreiniger gebruiken om de machine schoon te maken en de machine niet in de regen gebruiken.
• Niet toestaan dat een onervaren persoon reparaties uitvoert. Laat reparaties aan specialisten over.
• Borstelplaat aan de machine laten zitten wanneer deze niet in gebruik is.
• Onervaren of onbevoegde personen die niet de nodige opleiding hebben gekregen, de machine laten gebruiken.
• De machine gebruiken als de reinigingsmiddeltanks niet goed en volgens de instructies zijn geplaatst.
  • Verwachten dat de machine probleemloos zal werken wanneer deze niet correct wordt onderhouden.
  • Water bij de accu komen.
• De uitschakelgrepen gebruiken om de machine te verplaatsen of op te tillen - gebruik hiervoor de handgreep.
• Verwijder de stuurhendel nooit van de machine, behalve voor onderhoud of reparatie.

LEES VOOR GEBRUIK DE HANDLEIDING

Voorzorgsmaatregelen bij het werken met accu's

1. Draag bij het werken met accu's altijd beschermende kleding zoals een gelaatsscherm, handschoenen en overall.
2. Laad de accu's, indien mogelijk, in een specifi ek daartoe voorziene en goed geventileerde ruimte.
   Rook niet in dergelijke ruimten en houd open vuur erbuiten.
3. Verwijder alle metalen voorwerpen zoals ringen, kettingen, enz. van handen, polsen en hals voor u met een accu gaat werken.
4. Laat nooit gereedschap of metalen voorwerpen bovenop een accu liggen.
5. Trek de stekker van het laadsnoer uit het stopcontact zodra het opladen is voltooid.
6. Verwijder de accu's wanneer u de machine afdankt.
7. De machine mag niet aangesloten zijn op de netvoeding wanneer u de accu verwijdert.
8. De accu's verwijderen:- Koppel de machine los van het stopcontact (na het laden) en zorg ervoor dat de accu's worden uitgeschakeld met de knop boven op de accu. Maak alle slangen los van de scheider en de tanks.

Verwijder de scheider en de tanks. Schroef de bevestigingen voor de accuhouder los en verwijder deze.

Maak de accuklemmen los en verwijder ze. Verwijder de accu's.

1. De accu's dienen veilig te worden afgevoerd, in overeenstemming met de voorschriften van de plaatselijke overheid.

2. Gebruik uitsluitend originele vervangende accu's van Numatic.

3. Zorg ervoor dat de accu's nooit vollédig leegraken. Als dat wel gebeurt, kunt u ze misschien niet meer opladen.
   Accu's mogen nooit worden ontladen tot minder dan 22,5 V bij 10 amp.
4. Laat nooit één accu los van de andere ontladen.
5. Gebruik nooit accu's van verschillende machines samen.
6. De accu's in dit product zijn van het type lithium-ion (Li-ion), lithium-ijzerfosfaat (LFP).

Het installeren van andere types accu's kan de veiligheid in gevaar brengen.

1. Schakel de accu uit met de AAN/UIT-knop bovenop voordat u gaat schoonmaken of onderhoud pleegt.

Onderhoud accu

1. Accu-opslag:
   a. Accu's moeten worden opgeslagen in een droge, vlakke en schone ruimte waar het tussen de 15°C \~ 25°C is.
   b. Accu's moeten iedere 6 maanden volledig worden opgeladen niet zijn gebruikt, of wanneer de accuspanning onder de 25V komt.
   c. Accu's moeten binnen 12 maanden na de productiedatum worden gebruikt. Als u dit niet doet, leidt dit tot een verminderde capaciteit. (datumcode van de accu)

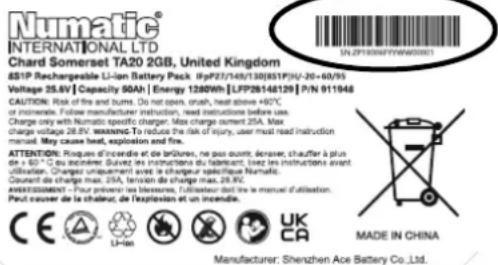

ZP19006F YYW W0 0001

Serienummer

Productieweek

Productiejaar

d. Als een accu niet wil worden ingeschakeld en de groene LED bovenop niet brandt, is er onherstelbare schade opgetreden. Onder deze omstandigheden mag een accu niet meer worden gebruikt en moet deze worden weggegooid, volgens de richtlijnen van de lokale autoriteiten.

1. Tijdens gebruik:
   a. Accu's moeten na ieder gebruik worden opgeladen, ongeacht de looptijd van de machine.
   b. Als de machine een lange tijd niet zal worden gebruikt, doe dan het volgende:
   i. Laad de accu's volledig op.
   ii. Laat de accu's niet meer dan 6 maanden ongebruikt.

Dagelijks

Houd de machine schoon.

Controleer of de borstels/kussens/vloerwisser/fi Iters in goede staat verkeren.

Controleer of er versleten of beschadigde onderdelen zijn en vervang deze onmiddellijk.

Maak de vuilwatertank leeg en spoel deze na elk gebruik.

Berg de machine op met de borstelplaat vergrendeld in de opgetilde positie.

Wekelijks - hetzelfde als dagelijks plus -

Controleer de borstel of de pad en strip en spoel schoon.

Controleer de wissers van het vloerelement op slijtage en maak deze schoon.

Maak de scheiderinrichting inclusief fi Iter schoon en controleer de toestand van de afdichting.

Spoel het systeem met schoon water en reinig de fi Iters.

Accu's

De minimale laadtijd is 4 uur. Laad de accu 's nachts op, ten minste één keer per maand.

Als de accu volledig is opgeladen, verlengt dit de levensduur.

TwinTec- onderhoud

Het is belangrijk dat u de volgende informatie en waarschuwingen in acht neemt!

1. Indien een klant een accu wenst terug te zenden naar een leverancier na hem uit het product te hebben verwijderd, moet de leverancier de accu laten ophalen. Defecte accu's mogen echter niet via de post of per koerier worden teruggezonden.
2. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en tekenen van beschadiging, vervorming, lekkage of opbollen vertoont of er onderdelen los zijn geraakt, dient deze in geen geval aan een toestandscontrole te worden onderworpen. De accu dient als defect te worden beschouwd en de onderstaande procedures vanaf punt 6 dienen te worden uitgevoerd.
3. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en géén tekenen van beschadiging, vervorming, lekkage of opbollen vertoont en er geen onderdelen los zijn geraakt, mag deze aan een toestandscontrole worden onderworpen die door een bevoegd persoon met een geschikt controleapparaat dient te worden uitgevoerd.
4. Indien bij de controle blijkt dat de accu defect is, dienen de onderstaande procedures vanaf punt 6 te worden uitgevoerd.
5. Er dient in geen geval nogmaals te worden geprobeerd om de accu te laden. Een defecte accu dient in geen geval in een gebouw te worden bewaard.
6. De defecte accu moet worden uitgeschakeld en alle elektrische aansluitingen moeten voldoende worden geïsoleerd om gevaar voor kortsluiting uit te sluiten. De defecte accu kan vervolgens worden opgeslagen in een gesloten afvalcontainer voor accu's die met plastic of kunststof bekleed moet zijn, uit de buurt van gebouwen en brandbare materialen moet worden geplaatst en duidelijk met passende waarschuwingen moet worden aangeduid als een container voor defecte accu's. Defecte accu's moeten worden verzonden voor afvalverwerking/-recycling volgens de afvalvoorschriften van uw land.

Een goed voorbeeld van een afvalbak voor batterijen die op de correcte afstand van gebouwen is geplaatst.

2. BEHANDELING EN OPSLAG

NL

GEVAAR!

Een onjuiste behandeling van de accu kan tot een explosie leiden of een brand veroorzaken! Berg accu's op buiten bereik van kinderen.

• Alleen getraind personeel mag de accu in de machine bevestigen.
• Bereik opslagtemperatuur: -10°C tot 40°C.
• De temperatuur mag de 40°C niet overschrijden.
• Bereik relatieve luchtvochtigheid: 20% tot 80%.
• Optimaal behoud van functionaliteit: 15°C tot 25°C.

WAARSCHUWING:

• Maak de accu niet open, haal de accu niet uit elkaar en laat de accu niet vallen.
• Bescherm de accu tegen kortsluiting – gevaar voor explosie!
• Bescherm de accu tegen regen, dompel de accu niet onder in vloeistoffen – gevaar voor kortsluiting.
• Bescherm de accu tegen direct zonlicht, hitte en vuur.
• Gooi de accu niet in het vuur – gevaar voor explosie!
• Gebruik geen kapotte of vervormde accu's.
• Gebruik alleen originele specifieke Numatic apparaten om accu's op te laden en te ontladen.
• Gebruik uitsluitend een externe voeding met de volgende specificaties: 100-240 V \~ 6,8 A.

OPSLAG:

• Goed werkende accu's moeten droog worden bewaard in een beschermende omgeving waar geen zonlicht of directe warmtebron aanwezig is.
• De temperatuur mag niet hoger dan 40°C worden, en bij voorkeur niet boven 25°C om een goede werking te waarborgen.
• De opslagruimte moet een lage luchtvochtigheid hebben en mag geen stoffige of corrosieve atmosfeer hebben.
• Een voorbeeld van een goed beschermde zone met een kooi die de accu's tegen beschadiging beschermt, waarbij de accu's in een beschermende bak zijn opgeslagen om ze tegen hitte, stoten en gemorste of uitgelopen vloeistoffen te beschermen.
• Wees bij het rijden/manoeuvreren met vorkheftrucks of palletwagens altijd voorzichtig om beschadiging van de accu's te voorkomen.
• Als een goed werkende accu op enig moment verkeerd wordt behandeld of blootgesteld wordt aan omstandigheden waardoor deze beschadigd kan raken (zie gebruiksaanwijzing), dient de accu als defect te worden beschouwd en dienen de procedures vanaf punt 1 aan de ommezijde te worden uitgevoerd.

• Er kan elektrolyt vrijkomen uit beschadigde accu's. Vermijd aanraking.
• Bij aanraking van elektrolyt kunnen huidirritatie, brandwonden en chemische brandwonden ontstaan.
• Als vloeistof in contact komt met de ogen, roep dan de hulp van een arts in.
• Vermijd inademing van bijtende dampen die zich vormen of die vrijkomen
• Waarschuwing - Brandgevaar - Deze accu bevat geen onderdelen die door de gebruiker gerepareerd kunnen worden.

4. MAATREGELEN VOOR EERSTE HULP

NL

Bij het in aanraking komen met vrijgekomen elektrolyt of elektrolytdampen:

• Contact met de ogen – spoel de ogen gedurende ten minste 15 minuten met ruime hoeveelheden schoon water, maar zonder te wrijven; raadpleeg een arts.
• Contact met de huid – was aangedane plekken op de huid met ruime hoeveelheden water en zeep; raadpleeg een arts indien de irritatie aanhoudt.
• Inademing – zorg onmiddellijk voor frisse licht of dien zuurstof toe en raadpleeg een arts.
• Inname – raadpleeg onmiddellijk een arts indien elektrolyt wordt ingeslikt.

Informatie voor artsen:

- Bevat bijtende alkalische elektrolyten in cellen met lithiumijzerfosfaat - GEEN LITHIUMMETAAL OF LITHIUMLEGERINGEN.

5. MAATREGELEN VOOR BRANDBESTRIJDING

NL

• In geval van brand – Blijf uit de buurt van dampen en gassen die ontstaan; houd rekening met de windrichting. Breng, als dat zonder gevaar mogelijk is, accu's uit de buurt van de brand. In principe is koelen en blussen met water mogelijk, maar dat mag alleen worden gedaan door getraind personeel en met voldoende water.
• Blus in geval van onduidelijkheid over de risico's alleen met ABC-poeder-blussers (vooral geschikt zijn klasse D-blussers voor branden waar metalen bij betrokken zijn).
• Brandweerlieden mogen de brand alleen benaderen in beschermende kleding en met onafhankelijke beademingsapparatuur.
• Zodra de brand is geblust, geldt dat het gebied moet worden bewaakt (door een brandwacht) en gereinigd door getraind personeel met geschikte uitrusting. Brandresten moeten op juiste wijze verzameld en opgeruimd worden.

6. BEPERKING VAN BLOOTSTELLING, PERSOONLIJKE BESCHERMING

NL

Bescherming van de luchtwegen:

• Zorg bij ontluchting van de accu voor zo veel mogelijk ventilatie. Ontlucht accu's niet in beperkte ruimten.
• Bescherming van de luchtwegen is niet nodig onder omstandigheden van normaal gebruik.

Ventilatie:

- Niet nodig onder omstandigheden van normaal gebruik.

- Niet nodig onder omstandigheden van normaal gebruik.

Andere beschermende kleding of uitrusting:

• Niet nodig onder omstandigheden van normaal gebruik.
• Persoonlijke bescherming wordt aanbevolen bij het ontluchten van accu's: Bescherming van de luchtwegen, beschermende handschoenen, beschermende kleding en een veiligheidsbril met zijschilden.

7. TOEVALLIG VRIJKOMEN VAN ELEKTROLYT

NL

Verwijdering – Draag beschermende uitrusting, veeg schoon met absorberend materiaal en verwerk als gevaarlijk afval op inzamelpunten voor gevaarlijk afval volgens nationaal geldende voorschriften.

8. WAT U MOET DOEN

NL

• Uitsluitend NUMATIC-accu's gebruiken in NUMATIC-apparaten en de accu's uitsluitend opladen met NUMATIC-laders.
• Accu opladen vóór gebruik.
• De accu buiten bereik van kinderen opbergen.
• Bescherm het apparaat tegen regen – dompel het niet onder in vloeistoffen.
• Bescherm het apparaat tegen direct zonlicht, hitte en open vuur.
• Houd een accu die niet in gebruik is uit de buurt van metalen voorwerpen (zoals spijkers, munten en sieraden).
• Volg de aanwijzingen voor afvalverwerking van de fabrikant op en ook eventuele interne aanwijzingen voor afvalbeheer.
• Gebruik en bewaar de accu bij een temperatuur die binnen het temperatuurbereik ligt (zoals aangegeven in de temperatuurtabel)
• Schakel de accu altijd uit met de knop door deze 6 seconden ingedrukt te houden, voordat u de accu loskoppelt en hanteert.
• Om de accu te activeren / in te schakelen houdt u de bovenste knop 6 seconden ingedrukt of laadt u de accu op met originele specifieke Numatic opladers.
• Houd rekening dat er kortsluiting kan ontstaan door metalen voorwerpen bij de polen van het apparaat met accuvoeding of de accu zelf.

Waarschuwing: De accu mag alleen worden opgeladen met de Numatic oplader die bij het product is geleverd en onder GEEN beding mag een andere oplader worden gebruikt die niet van Numatic is, omdat het risico bestaat dat de accu ernstig beschadigd raakt en er brand ontstaat.

"Als batterijen worden blootgesteld aan temperaturen buiten de normale waarden, zal automatische uitschakeling plaatsvinden. Laat de batterijen onder deze omstandigheden enkele uren acclimatiseren bij kamertemperatuur (18°C – 22°C) om de batterij te laten herstellen

9. WAT U NIET MOET DOEN

NL

• De accu in het vuur gooien – gevaar voor explosie!
• Een kapotte, beschadigde of vervormde accu gebruiken.
• Een accu openmaken, beschadigen of laten vallen.
• De accu blootstellen aan microgolven of hoge druk.
• De polen van de accu overbruggen (kortsluiten) met metalen voorwerpen omdat daardoor de accu beschadigd kan raken.
• Accu's vervoeren in metalen containers.
• De accu blootstellen aan hoge temperaturen, zoals direct zonlicht.
• Accu's of de apparatuur waarin ze zijn geplaatst, platdrukken, openbreken of beschadigen.

10. INLEVERING BIJ DISTRIBUTEUR / AFVALVERWERKING

NL

• Op basis van de Accurichtlijn nemen de fabrikanten de verantwoordelijkheid op zich voor de financiering van de inzameling, verwerking en recycling van batterijen die in apparaten worden gebruikt. Daartoe moeten de accu's voor verwijdering worden ingeleverd bij de inzamelsystemen die daarvoor overeenkomstig de nationale wetgeving zijn opgezet. Verwijdering van accu's samen met huishoudelijk afval is verboden; accu's moeten gescheiden worden ingezameld, afhankelijk van het type.
• Breng de accu voor afvalverwerking kosteloos terug naar uw NUMATIC-servicecentrum of lever de accu in bij een geschikt openbaar inzamelpunt.

11. ACCU'S OPLADEN

NL

- De oplader is uitsluitend bestemd voor gebruik in de machine waarin hij is geïnstalleerd. De oplader is bedoeld voor gebruik met het meegeleverde afneembare netsnoer, de voedingseenheid kan op verschillende spanningen werken zonder dat de gebruiker deze hoeft in te stellen. Als de oplader beschadigd is of niet meer oplaadt, breng hem dan terug naar het servicecentrum.

LET OP!

• Controleer het netsnoer regelmatig op tekenen van beschadiging.
• Gebruik geen beschadigde apparaten.
• Als het netsnoer van de oplader beschadigd is, moet hij worden vervangen door een origineel NUMATIC netsnoer dat verkrijgbaar is bij de fabrikant of onderhoudsmedewerker.

12. GARANTIE

NL

Garantie lithium-ion-accu

Garantie: Commercieel gebruik

a. Accu's hebben standaard een garantie voor (3 jaar), mits alle regels voor accu-onderhoud worden nageleefd. *Let op: Numatic-dealers buiten het Verenigd Koninkrijk kunnen langere garantieperioden bieden. Neem contact op met uw lokale Numatic-dealer voor informatie over de aankoop van uw product.

b. Om garantie te claimen, moeten de volgende gegevens worden verstrekt
i. Serienummer van de machine
ii. Datumcode van de accu
iii. Aankoopdatum
iv. Bewijs van aankoop
v. Onderhoudsgeschiedenis en laadregime

De garantie vervalt als u niet de juiste Numatic-oplader gebruikt.

Numatic® INTERNATIONAL LTD Chard Somerset TA20 2GB, United Kingdom 851P Rechargeable Li-ion Battery Pack: RyPZ1/453/30(65)FJN-20-60/93 Voltage 25.8V [Capacity 90Ah] | Energy 1280Wh [LFP28148129] | P/N 011048 CAUTION: Risk of fire and burns. Do not open, crash, heat above 480°C or intermediate. Follow manufacturer instruction, read instructions before use. Charge only with Numatic specific charger. Max charge current 25A. Max charge to range 28.8V, maximum 100% to the risk of injury, user must read Instruction manual. May cause heat, explosion and fire. ATTENTION: Roques d'incendre et de brûleurs, ne pas ouont, denser, chauffer à plus au-delà. Suivre en compten du fabricateur, l'aux le command d'induration d'impulsion. Charge uniquement avec le chargé-specific Numatic. Dauerant de charge max. 25A, tension de charge max. 28.8K. Assistissement - Pour provenir les blessures, clathésur tout le menuel d'utilisation. Pour causer de la chaleur, de l'explosation et un incendre. UK CA MADE IN CHINA Manufacturer: Shenzhen Ace Battery Co.,Ltd.

ZP19006-01FYYWW00001

Serienummer Productieweek Productiejaar

1. BATERIAS COM DEFEITO

Onderdeelnr.	BORSTELS
918295	Ten-Tec-borstel (550 mm)
606550	Nyloscrub-borstel (550 mm)
606551	Long Life-borstel (550 mm)
900526	Schijfplaat NuLoc2 (500 mm)

Door Numatic aanbevolen accu	Onderdeel Nummer
NX1K LFP-accutype (Li-ion)	911948

Merk	Voltage	Capaciteit/energie	Gewicht	Afmetingen
NX1K-accu	25.6 V	50 Ah/1280 Wh	10.8 kg	315 mm (L) x 132 mm (B) x 185 mm (H)

Voor optimaal resultaat, beveelt Numatic International Ltd het gebruik van de bovengenoemde accu's aan in de Twintec-machines.

Problemen oplossen

PROBLEEM	OORZAAK	OPLOSSING
De machine werkt niet	Zekeringen ontbreken of zijn doorgebrandLaag acculaadniveauMachine is aangesloten en wordt opgeladenSchakelaar Vuilwatertank vol geblokkeerd of verstoptSleutel in UIT-stand of ontbreektZekering hendel is doorgebrand	Installeer of vervang de zekering (pag. 15-20)Laad de accu's op (pag. 63-79)Verwijder het laadsnoer (pag. 63-68)Controleer de schakelaar in de tank & reinig deze (pag. 51-56)Stop de sleutel in het slot & draai deze naar de AAN-positieVervang de zekering (of neem contact op met een onderhoudstechnicus)
De zuiger werkt niet	Zekering ontbreekt of is gesprongenSchakelaar zuiger niet ingeschakeldVuilwatertank is vol	Installeer of vervang de zekering (pag. 15-20)Druk op de schakelaarMaak de vuilwatertank leeg (pag. 51-56)
Water wordt slecht opgezogen	Vuilwatertank is volZuigslang is verstopt/geblokkeerdSlangaansluitingen zitten losFiltermandje is verstopt/geblokkeerdFilter scheider is verstoptScheider is slecht afgedichtAfdichting scheider beschadigdZuigslang gescheurd / beschadigdWissers vloerelement beschadigdLaag acculaadniveauVloerelement verkeerd ingesteld	Maak de vuilwatertank leeg (pag. 51-56)Verwijder en maak schoon (pag. 51-56)Druk de aansluitingen goed aan (pag. 27-32)Verwijder en maak schoon (pag. 51-56)Verwijder en maak schoon (pag. 51-56)Maak schoon en plaats terug (pag. 51-56)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Laad de accu's op (pag. 63-79)Stel het vloerelement goed in
Borstel-/schrobfunctie werkt niet	Geen borstels gemonteerdBorstelplaat omhoogHendel niet in stand omlaagZekeringen ontbreken of zijn doorgebrand	Controleer en monteer (pag. 21-26)Laat borstelplaat zakken (pag. 39-44)Beweeg de hendel omlaagInstalleer of vervang de zekering (pag. 15-20)
Geen of weinig watertoevoer	Schoonwatertank leegFilter schoonwatertank verstoptWatertoevoer niet ingeschakeldBorstelplaat omhoogKraantje is geslotenSolenoïde geblokkeerd	Vul de schoonwatertank (pag. 27-32)Verwijder en maak schoon (pag. 51-56)Schakel de watertoevoer in (pag. 39-44)Laat borstelplaat zakken (pag. 39-44)Zet de kraan op de gewenste stand openReinig de solenoïde-afdichting
Machine ‘stopt’ zomaar tijdens gebruik	Borstelsysteem te zwaar belastZekering borstelmotor is doorgebrandvanwege overbelastingZekering hendel is doorgebrand	Verminder de belasting zodat die afgestemd is op het vloertype waarop wordt gewerkt (pag. 45-50)Vervang de zekering & verminder de belasting (pag. 15-20)Vervang de zekering (of neem contact op met een onderhoudstechnicus)

Waarschuwing Breng geen vervangende zekeringsverbinding aan met een hogere waarde dan de waarde die op het label van de zekering staat vermeld.

Vennootsweg 15, 2404 CG, Alphen aan den Rijn, NEDERLAND

Tel: [phone] numatic.nl

Numatic International Schweiz AG.
