GEBRUIKSAANWIJZING TVL850 Numatic

Vertaling van de oorspronkelijke gebruiksaanwijzing

LET OP, Lees deze gebruiksaanwijzing voordat u de machine gebruikt.

Overzicht van de machine ......Pagina 9 en 12

Overzicht bedieningspaneel....Pagina 14

Gids machine-instellingen....Pagina 18

Afvoerslang monteren ......Pagina 24

Slangklem monteren ......Pagina 24

Vloerelement monteren ......Pagina 24

Vloerelement neerlaten ......Pagina 24

Losmaakfunctie vloerelement ......Pagina 24

De zijspatschermen monteren....Pagina 30

De borstel vastzetten ......Pagina 30

De breedte instellen ......Pagina 34 - 35

Schoonwatertank vullen ......Pagina 39

Aanduiding vulniveau ......Pagina 39

De stoel verstellen ......Pagina 44

Borstelplaat optillen / neerlaten ......Pagina 44

Bediening machine

Schoonmaakfuncties instellen....Pagina 49

Vuilwatertank legen ......Pagina 54

Noodstopknop / claxon ......Pagina 57

Beheer van maximale snelheid....Pagina 57

Machine in gebruik ......Pagina 61

Extern schoonmaken ......Pagina 61

Machinereiniging ......Pagina 67 en 73

Zekeringen ......Pagina 73

Wissers vloerelement vervangen......Pagina 79

Vrijloopstand ......Pagina 85

Machine opladen ......Pagina 91

Accu-onderhoud ......Pagina 91

Laadlampjes ......Pagina 97

Schakelschema ......Pagina 95

Specifications ......Pagina 104

Problemen oplossen ......Pagina 115 en 203

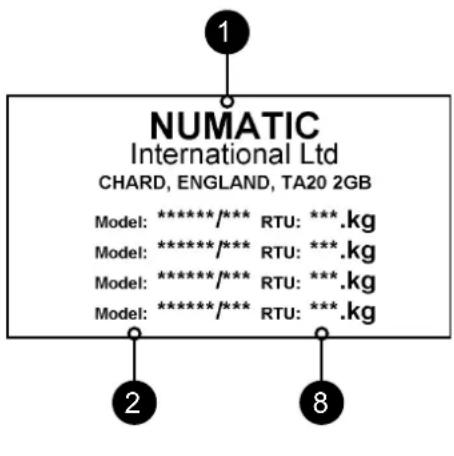

Kenplaatje / Persoonlijke beschermingsmiddelen /

Recycling ......Pagina 132

Informatie over schrobzuigmachine ......Pagina 133-134

Aanbevolen reserveonderdelen ......Pagina 159

Informatie over de accu ......Pagina 177-179

EU-conformiteitsverklaring ......Pagina 207

Bedrijfsadres ......Pagina 208

PT Índice

Verwijder al het verpakkingsmateriaal, open het pakket voorzichtig en controleer of de inhoud compleet is.

• Gebruiksaanwijzing
• Acculaadsnoer
• 2 x Sleutels
• 4 x Zekering 20 A
• 1 x Zekering 4 A
• Maxi-zekeringtrekker

Overzicht van de machinea

1 Bedieningspaneel
2 Afstelknop borsteldruk
3 Ontgrendelingshendel borstelplaat
4 Voetpedaal borstelplaat
5 Vulpunt schoonwatertank
6 Zijvleugel en spatscherm
7 Borstelplaat
8 Hendel voor zijvleugel
9	Hendel om het vloerelement op te tillen / te laten zakken
10 Hendel om bestuurdersstoel af te stellen
11 Ontgrendelbevestigingen scheider
12 Waarschuwingslamp voetgangers
13 Gaspedaal
14 Stuur
15 Afvoerslang schoonwatertank
16 Zuigslang
17 Luchtscheidingselement
18 Afvoerslang vuilwater
19 Zuigslang vloerelement
20 Half-parabolisch vloerelement
21 Zekeringenkast
22 Sleeppunt
23 2,5 Amp veiligheidszekering
24 Li-ion-accu's
25 Oplader

PT

NL: Neem bij storingen contact op met uw Numatichandelaar.

Overzicht bedieningspaneel

1 Uur- en accumeterscherm 6 Waterdebiet
2 Schakelaar Vooruit / Achteruit	7	Aandrijving-LED
3 Zuigkracht aan/uit-schakelaar	8	Noodstopknop
4 Claxonknop	9	Aan/uit-schakelaar
5 Maximumsnelheidinstellingen

PT

Lees deze gids voordat u de machine in gebruik neemt. Verwijder al het verpakkingsmateriaal, open het pakket voorzichtig en controleer of de inhoud compleet is.

Inhoud

• Gebruiksaanwijzing • Acculaadsnoer • 2 x Sleutels • 4 x Zekering 20 A • 1 x Zekering 4 A • Zekering 2,5 A
• Maxi-zekeringtrekker

Open het accucompartiment door de bovenste tank aan de betreffende handgreep op te tillen.

Installeer zuiger- en borstelzekeringen (meegeleverd in het startpakket) in de houders, zoals afgebeeld. (Fig. 1)

Laad de machine op om de accu's te activeren. Nadat de accu's zijn geactiveerd, moeten de LED's boven op alle accu's gaan branden.

Steek de sleutel in het contactslot op het bedieningspaneel (zie Fig. A)

Numatic International Ltd raadt ALLEEN het gebruik aan van 911948 NX1K LFP-lithiumaccu's van het accutype dat bij deze machine wordt geleverd.

Gebruik de handgreep om de bovenste vuilwatertank omhoog of omlaag te tillen.

Breng de contactsleutel aan en schakel de machine aan. (Fig. A)

Zorg ervoor dat er geen metalen voorwerpen in contact kunnen komen met de accupolen wanneer de accu's niet afgedekt zijn.

Draai de sleutel om de machine in te schakelen, zet de hendel in de stand Vooruit.

Stel de laagste snelheid in, druk het gaspedaal in en rijd van de pallet af d.m.v. de verstrekte oprijplaat.

Zet de machine uit zodra deze op een veilige plek staat.

NB: Druk het gaspedaal NIET in terwijl de software aan het laden is. Wanneer het vloerelement is neergelaten, kan de machine niet achteruitrijden. De bestuurdersstoel is uitgerust met een druksensor die de machine blokkeert tot er een gebruiker op de stoel plaatsneemt.

Afvoerslang monteren

Slangklem monteren

De U-bocht in de slang zorgt ervoor dat er geen water lekt wanneer de zuiger is uitgeschakeld. Breng de zuigslang weer op het vloerelement aan.

Breng de zuigslang weer op het vloerelement aan.

NB: Duw de zuigslang NIET op het vloerelement als het vloerelement zich in de opgeheven positie bevindt.

Het vloerelement monteren

NB: Zet het vloerelement omhoog wanneer u naar de ruimte rijdt die u wilt schoonmaken.

Wanneer het vloerelement is neergelaten, kan de machine niet achteruitrijden.

Laat de arm van het vloerelement zakken door de ontgrendelingshendel in de bovenste stand te zetten (Fig. 1).

Losmaakfunctie vloerelement

Er zit een veiligheidsfunctie in het vloerelement, waardoor het veilig van het bevestigingselement kan worden verwijderd als het klem komt te zitten wanneer de machine zich voortbeweegt.

Zorg ervoor dat u de schroefknoppen niet te strak aandraait.

Laat het vloerelement zakken.

Schuif het vloerelement op de houder.

Draai de schroefknoppen strak aan met je vingers en maak de slang eraan vast.

Til het vloerelement op.

De zijspatschermen monteren

Om de zijspatborden te monteren, moet u eerst de stalen sluitstrip verwijderen die al op de zijvleugel zit (Fig. 1).

Lijn de stalen sluitstrip uit binnen de groeven op het rubberen spatbord en plaats deze terug met de reeds aanwezige schroeven (Fig. 2).

De zijspatborden moeten regelmatig worden gecontroleerd op slijtage en beschadiging. Vervang zoals hierboven getoond.

De borstels monteren

Uitgerust met het OBS (Octagonale Borstel Systeem); de borstels kunnen op de klemmen worden gedrukt en dat vereenvoudigt het monteren en verwijderen aanzienlijk.

Duw de zijvleugel naar binnen. Zet de hendel voor aanpassing van de zijvleugel in de hoogste stand.

De zijvleugel wordt nu volledig geopend

Monteer eerst de middelste borstel (de borstels klikken vast op de OBS-klem)

Monteer vervolgens aan beide zijden de buitenste borstel.

Sluit de zijvleugel en terwijl u de vleugel ingedrukt houdt, stelt u de gewenste breedte in (zie De breedte instellen, pagina 35)

Draag veiligheidshandschoenen bij het vervangen van gebruikte borstels.

De breedte instellen

Met de TVL850 ride-on schrobzuigmachine bezit u eigenlijk 3 machines in één.

Met drie breedte-instellingen kan de bestuurder de machine snel aanpassen aan elke reinigingssituatie, zonder gereedschap. De machine kan worden ingesteld voor schoonmaakwerk in een smalle gang maar ook in een grote loods. De TVL850 is een bijzonder veelzijdige machine.

Duw eerst de zijvleugel naar binnen, trek vervolgens aan de hendel voor aanpassing van de zijvleugel en stel deze in op een van de drie breedte-instellingen. Herhaal deze handeling aan beide zijden.

De TVL850 is uitgerust met een grote schoonwatertank (120 liter) waardoor hij grote oppervlakken in één enkele beurt kan schoonmaken.

Til de klep op om de schoonwatertank te vullen.

Schroef de vuldop los en verwijder deze.

Vul de tank met behulp van een slang of een andere gewenste methode.

Voeg reinigingschemicaliën toe aan de tank en volg hierbij de richtlijnen van de fabrikant.

NB: Een filter zorgt ervoor dat er geen vuil (zoals bladeren, haren, zand, enz.) in de schoonwatertank kan komen tijdens het vullen. Controleer het filter regelmatig en reinig dit, indien nodig.

HANTEREN EN MENGEN VAN CHEMICALIËN

Volg steeds nauwgezet de veiligheidsvoorschriften van de fabrikant van het betreffende product.

Aanduiding vulniveau

Het waterpeil in de schoonwatertank kan worden gemeten d.m.v. de drijvende indicator in de afvoerslang van de schoonwatertank aan de achterkant van de machine.

Laat de schoonwatertank niet te vol lopen.

BELANGRIJK Gebruik de machine uitsluitend wanneer u de gebruikershandleiding volledig hebt gelezen en begrepen.

De bestuurdersstoel afstellen

Als u op de bestuurdersplaats zit, kunt u de stoel met de hendel aan de linkerkant vooruit of achteruit zetten.

NB: De bestuurdersstoel is uitgerust met een druksensor die de machine blokkeert tot er een gebruiker op de stoel plaatsneemt.

Borstelplaat optillen / neerlaten

Nadat de vloer is voorbereid, kunt u de machine instellen op de gewenste schoonmaakwerkzaamheden.

Controleer of de borstelplaat omlaag staat voordat u instellingen toepast.

Trap het linkerpedaal in

Houd het linker voetpedaal ingedrukt en druk de ontgrendelingshendel omlaag

Laat het voetpedaal voorzichtig opkomen om het borsteldek omlaag te brengen

Zorg er steeds voor dat de vloer vooraf wordt geveegd en dat de nodige waarschuwingsborden worden geplaatst.

Rijd de machine naar de locatie die moet worden schoongemaakt.

Plaats voordat u gaat schoonmaken adequate waarschuwingsborden en veeg de vloer vooraf eerst schoon.

Wanneer u klaar bent om te gaan schoonmaken, laat u het vloerelement (pagina 24) en de borstelplaat (pagina 44) zakken.

De schoonmaakfuncties instellen

Steek de contactsleutel in het contact en schakel de machine in.

Zet de richtingsknop op vooruit.

Draai de snelheidsknop om de gewenste snelheid te kiezen.

NB: DE MACHINE KAN NIET ACHTERUIT RIJDEN WANNEER HET VLOERELEMENT IS NEERGELATEN.

Draai de afstemknop om de gewenste watertoevoer te kiezen.

Laat de borstelplaat zakken door het voetpedaal in te drukken, de handgreep los te laten en vervolgens het voetpedaal te laten opkomen.

Laat het vloerelement zakken door de hendel omhoog te halen.

Zet de stofzuigerschakelaar in de aan-stand om afzuiging in te schakelen.

De machine is nu ingesteld en klaar om te beginnen. Druk het gaspedaal in om te beginnen met schoonmaken.

Pas de watertoevoer en de snelheid aan op het type vloer en de hoeveelheid vuil.

onamento da máquina

Het zuigkracht-uitschakelsysteem stopt de luchttoevoer wanneer de bovenste vuilwatertank vol is. Een drijvende bal komt omhoog wanneer het waterpeil stijgt. Als de vuilwatertank vol is, blokkeert deze bal de zuig-opening zodat er geen vloeistof naar binnen stroomt.

De zuiging-motor blijft lopen, er is een merkbare verandering in het geluid wanneer de vuilwatertank vol is.

Wanneer het water tot boven de drijvende bal stijgt, wordt de zuigkracht uitgeschakeld totdat het waterpeil is verlaagd.

In de vuilwatertank (bovenste tank) bevindt zich een schakelaar die ervoor zorgt dat de machine wordt uitgeschakeld zodra de vuilwatertank vol is.

Reinig de schakelaar als deze verstopt en geblokkeerd raakt, om goede werking te garanderen.

Druk in geval van nood op de noodstopknop om de machine direct uit te schakelen.

Claxonknop - om een waarschuwingssignaal te laten klinken

NB: Nadat de noodstopknop is ingedrukt, zal de aandrijving-LED met tussenpauzes steeds 7 keer knipperen totdat de noodstopknop is gereset en de machine is uit-/ingeschakeld.

Instelling maximumsnelheid

Stel de gewenste aandrijvingskracht in, afhankelijk van het type vloer en de hoeveelheid vuil.

Zodra de maximumsnelheid is ingesteld met de knop op het bedieningspaneel, kunnen fijnere afstellingen worden doorgevoerd via het pedaal op de rechter zijde van de voetplaat.

Kies de voorwaartse stand en druk het gaspedaal in om de machine voort te bewegen. NB: Wanneer het vloerelement is neergelaten, kan de machine niet achteruitrijden.

De zuigfunctie en watertoevoer worden ingeschakeld als deze zijn geselecteerd en alleen als de borstelplaat en het vloerelement zijn neergelaten, zal de machine vooruit bewegen.

De 'THRU-FEED'-schrobborstels verdelen het schone water gelijkmatig.

Het vuile water wordt daarna opgezogen door het vloerelement.

Zorg bij elke schrobbaan voor een overlapping van 10cm zodat een gelijkmatig schoonmaakresultaat is gegarandeerd.

Laat de zuiging-motor nog 10 seconden lopen nadat u klaar bent, zodat resterend water in de zuigslang wordt verzameld en zet de zuiging-motor dan uit.

Gebruik op zeer vuile vloeren de 'dubbele-schrobtechniek'.

Schrob de vloer een eerste keer met het vloerelement omhoog, laat het schoonmaakproduct inwerken en schrob de vloer daarna een tweede keer met het vloerelement omlaag.

Als uw machine strepen op de schone vloer achterlaat, dan moet u de wisser van het vloerelement reinigen of moet u de hoogte van de wisser bijstellen voor een optimaal resultaat.

Zet de hendel vooruit.

Borstelplaat neergelaten

Hendel voor vloerelement neergelaten.

De hoogte van de wissers aanpassen.

Schoonmaakkit voor extern werk (optioneel extra accessoire) 606182

De optionele externe schoonmaakkit biedt de gebruiker nog meer flexibiliteit.

De kit kan worden gebruikt voor het schoonmaken van plekken die moeilijk te bereiken / moeilijk toegankelijk zijn.

Verwijder de zuigslang van het vloerelement en bevestig deze op de externe kit.

Zet de zuigingsknop AAN om de zuiger te gebruiken.

NB: Breng de slang weer op het vloerelement aan wanneer u klaar bent met de externe kit.

A. Maak na gebruik de vuilwatertank leeg d.m.v. de afvoerslang en spoel de tank met schoon water.
B. Verwijder vervolgens de zuigslang van het vloerelement en de U-vormige klem en spoel de zuigslang door met schoon water.
C. Maak de schoonwatertank leeg d.m.v. de afvoerslang en spoel deze door met schoon water.

Verwijder de slangen

Druk de twee borggrepen van de afscheider in

Houd de hendels vast en til de afscheider van de machine

Reinig en controleer de rubberen afsluiting altijd tijdens het schoonmaken

Verwijder en reinig de afsluitfilter van de zuiger

Houd de hendels vast en til de afscheider van de machine

Reinig en controleer de rubberen afsluiting altijd tijdens het schoonmaken

In de bovenste vuilwatertank bevindt zich een zuigerafsluitsysteem dat de zuigwerking stopt als de vuilwatertank vol is.

Het voorkomt tevens dat schuim van reinigingsmiddelen de motor kan binnendringen.

Reinig de openingen van de schakelaar als deze verstopt zijn, om een goede werking te garanderen. Verwijder het filter van het filtermandje, spoel met schoon water en plaats terug. Plaats beide zuigslangen terug.

BELANGRIJK: ALS DE VUILOPVANGBAK VERSTOPT RAAKT, KUNNEN DE ZUIGPRESTATIES AFNEMEN.

eza da máquina

CERTIFIQUE-SE SEMPRE DE QUE A MÁQUINA É DESLIGADA ANTES DE PROCEDER A QUALQUER MANUTENÇÃO.

Het filter van de schoonwaterpomp bevindt zich achter het accucompartiment en moet worden gecontroleerd voor ieder gebruik. Til het filter uit de houder, schroef de bodem er vanaf en verwijder deze. Let erop dat er geen vloeistof op de accu's terechtkomt. Spoel af met schoon water en plaats terug door de stappen van de verwijderinstructies in omgekeerde volgorde te volgen. NB: Gemorste vloeistof moet worden opgeruimd voordat de tank wordt teruggeplaatst.

Zekeringen

De zekeringenkast van de machine bevindt zich binnen in de stuurkolom. Aan de rechterkant van de zekeringen staan symbolen die aangeven waarmee de zekering is verbonden. Zekeringen op volgorde:

A - 2,5 Amp veiligheidszekering
1 - 20 Amp zekering voor zuiging-motor
2 - 20 Amp zekering voor motorborstel 1
3 - 20 Amp zekering voor motorborstel
4 - 20 Amp zekering voor motorborstel
5 - 4 Amp zekering voor waterpomp.

eza da máquina

CERTIFIQUE-SE SEMPRE DE QUE A MÁQUINA ESTÁ DESLIGADA ANTES DE PROCEDER A QUALQUER MANUTENÇÃO.

ssers van het vloerelement vervangen

Zorg er altijd voor dat de machine is uitgeschakeld voordat u onderhoudswerkzaamheden gaat uitvoeren.

Laat het vloerelement zakken, draai de schroefknoppen los en verwijder het van de houder.

Spoel het vloerelement af met schoon water en plaats het terug.

Verwijder het vloerelement.

Verwijder vier borgpennen.

Draai het vloerelement om.

Haal de wisserhouder uit het hoofdonderdeel.

Verwijder de wissers.

De wissers van het element moeten van tijd tot tijd worden gecontroleerd op slijtage en beschadiging.

U vervangt de wissers door de stappen hierboven in omgekeerde volgorde uit te voeren.

Overzicht vloerelement

1. Borgpennen x 4
2. Voorste wisser (met sleuf)
3. Wisserhouder
4. Achterste wisser
5. Hoofdsamenstel vloerelement

NB: De wisserbladen kunnen van twee zijden worden gebruikt, zodat ze langer meegaan.

De TVL850 is uitgerust met een vrijloopfunctie waarmee de bediener de machine kan verplaatsen/slepen. Door de remarm aan de zijkant van het aandrijfwiel te openen kan de motorrem worden ontkoppeld.

Uw startpakket bevat een sleutel voor het uitschakelen van de remaandrijving (329945).

Steek de sleutel in het contact voor het ontkoppelen tussen de remarm en de behuizing van de aandrijving.

Zodra de sleutel is geplaatst, wordt de motorrem volledig ontkoppeld.

De machine staat nu volledig in de vrijloopstand.

Maak de twee schroefknoppen los en verwijder deze.

Trek het voedingsconnectorblok uit elkaar.

Bevestig de bevestigingsknoppen weer.

Wees voorzichtig bij het slepen;

OVERSCHRIJD BIJ HET SLEPEN DE GEMIDDELDE SNELHEID VAN 3 KM/H NIET.

De machine kan worden gesleept d.m.v. de stang aan de voorkant, zoals wordt getoond.

Verwijder de sleutel voor het ontkoppelen van de rem, steek de stekker in het stopcontact als u op de plaats van bestemming bent.

WAARSCHUWING!

WANNEER DE REM IS ONTKOPPELD EN DE STEKKER IS LOSGEKOPPELD, BEVINDT DE MACHINE ZICH IN VRIJLOOPSTAND EN HEEFT DEZE GEEN REMFUNCTIONALITEIT. Zorg er bij het slepen van de machine voor dat een geschikte sleepstang wordt gebruikt.

Vergeet niet de sleutel voor het ontkoppelen van de rem te verwijderen wanneer u uw eindbestemming hebt bereikt / voordat u de machine gebruikt.

ALS U DE VOORGESCHREVEN METHODE NIET TOEPAST, KAN DE HOOFDBEDIENING BESCHADIGEN WAARDOOR DE GARANTIE ONGELDIG WORDT.

ha livre e rebocar

CERTIFIQUE-SE SEMPRE DE QUE A MÁQUINA ESTÁ EM TERRENO PLANO ANTES DE DESENGATAR O BRAÇO DO TRAVÃO. NUNCA DESENGATE O TRAVÃO QUANDO A MÁQUINA ESTIVER NUM DECLIVE/GRADIENTE. NUNCA REBOQUE A MÁQUINA COM O TRAVÃO ENGATADO E A FICHA DE CORRENTE LIGADA! RETIRE OS FUSÍVEIS DA BATERIA

toleer altijd of de machine is uitgeschakeld voordat u deze oplaadt.

1. De accumeter geeft het laadniveau van de accu's aan. Als deze volledig zijn opgeladen, branden alle lampjes van de meter.
2. Wanneer de machine wordt gebruikt en de accu's worden ontladen, dan gaan de lampjes op de meter van rechts naar links uit. Als het ladingsniveau zo laag wordt dat slechts een of twee lampjes / balkjes blijven branden, moet de gebruiker overwegen om de machine op te laden.
3. Wanneer de machine bijna leeg is, begint het laatste lampje te knipperen. De gebruiker moet de machine vervolgens naar een geschikt laadpunt brengen. Wanneer het accupictogram begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

Alternatief display

Wanneer het laatste rode lampje begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

De LFP-accu's zijn onlosmakelijk afgedicht en totaal onderhoudsvrij.

De geïntegreerde lader volgt het laadproces automatisch op en schakelt over op de druppellaadmodus wanneer de accu's volledig zijn geladen. Met de druppellaadmodus kunnen LFP-accu's op het juiste niveau worden onderhouden. De machine moet 's nachts of in het weekend ten minste één keer per maand of vaker indien nodig op druppelladen worden gezet.

Sluit de voor uw land geschikte laadkabel aan op het stopcontact.

Het stopcontact van de machine bevindt zich aan de achterzijde van de machine, onder het bedieningspaneel.

Sluit de machine aan op een geschikte voedingsbron.

Wanneer de machine op het stopcontact is aangesloten, zal het rode indicatielampje voor het laden branden.

De accu's van de machine zijn, wanneer ze volledig leeg zijn, na 8 uur volledig opgeladen.

Wanneer ze volledig zijn opgeladen, koppelt u de laadkabel los van de voeding en de machine.

Onderhoud accu

Volg de volgende eenvoudige stappen zodat uw machine op maximaal vermogen blijft werken en de levensduur van de accu's wordt verlengd:

Bij normaal dagelijks gebruik:

Laad de accu's na elk gebruik weer helemaal op, ongeacht hoe lang ze zijn gebruikt.

Het wordt aanbevolen om de machine 's nachts, ten minste één keer per maand, op het elektriciteitsnet aan te laten. Als de gebruiker de kabel niet loskoppelt nadat deze volledig is opgeladen, is dit geen probleem.

Laat de machine niet met ongeladen accu's staan.

Controleer regelmatig of de accukabels nog steeds goed zijn aangesloten en of er geen sprake is van corrosie

gar o aparelho

Signaal (LED) Betekenis
Rode LED aan Eerste fase (Modus constante stroom).
Oranje LED aan Tweede fase (Modus constante spanning)
Groene LED aan	Derde fase (Modus constante spanning) Laden voltooidNa volledig te zijn opgeladen gaat de lader echter over op de druppellaadmodus als deze aangesloten blijft, om een gezonde balans tussen de accu's te behouden.
Rode LED knippert gevolgd door Pauze	Koelventilator geblokkeerd > 1x knipperen gevolgd door pauzeOverspanningsbescherming / kortsluiting aan uitgang / accupolen verkeerd aangeslotenN > 2x knipperen gevolgd door pauze.Oververhittingsbescherming > 3x knipperen gevolgd door pauzeDe oplaadduur tijdens fase 1 of 2 is langer dan 16 uur geweest > 4x knipperen gevolgd door pauze.
	Toestand RODE LED	GELE LED GROENE	LED
	Voorladen time-out	Knippert 4 keer		O
	CC time-out		O
	CV time-out		O	O
	Accu loskoppelen

Toestand RODE LED	GELE LED GROENE LED
Voorladen time-out	Knippert 4 keer		O
CC time-out		O
CV time-out		O	O
Accu loskoppelen

NB: Laad de machine volledig op na het laatste gebruik. Laat de machine niet met ongeladen accu's staan.

Bij abnormaal gebruik,

bijvoorbeeld wanneer u de machine langere tijd niet oplaadt, worden de volgende stappen aanbevolen:

Met de druppellaadmodus kunnen LFP-accu's op het juiste niveau worden onderhouden.

De machine moet 's nachts of in het weekend ten minste één keer per maand op druppelladen worden gezet.

Laad de accu's volledig op op de dag voordat u de machine weer in gebruik neemt.

PT

Model - TVL850

(Leeg) Nettogewicht

RTU / brutogewicht + gebruiker van 75 kg

Gewicht borstel

Breedte borstel

Borsteldruk

Breedte pad

Druk pad

Werkzone

150Ah - 287.6 kg 4

82.6 kg

31 kg

3 X 300mm

20.6 G/cm2

3 X 300mm

16 G/cm2

4250m2 bij 5 Km/Hr

200Ah - 298.4 kg

493.4 kg

250Ah - 309.2 kg 5

504.2 kg

300Ah - 320 kg 5

15 kg

Transas Looptijd

Totaal accu Gewicht

Laadduur Hoogte Lengte Breedte

24 V / 700 W

150Ah = 3 uur 5 Min

32.4 kg 7.5 uur

1425 mm

1580 mm (1676 mm)

740 mm (1054 mm)

200Ah = 4 uur 10 Mins

43.2 kg 10 uur

250Ah = 5 uur 15 Mins

54 kg 12.5 uur

300Ah = 6 uur 20 Mins

64.8 kg 15 uur

Borstelsnelheid

Luchtstroom Transportsnelheid Capaciteit Borstelmotor Zuigmotor

Instelling watertoevoer

Geluidsdruk

212 omw./min.

26.6 L/sec Zuigkracht: 178 mbar

0-6.5 km/u

120L / 120L

3 X 400 W

24 V 600 W

0 - 4 L/min

≤ 70 dB (A) (ISO 11201 niveau 2)

Trillingen armen/handen Trilling hele lichaam

Max. hellingshoek

ah≤2.5m/s2

aw≤0.5m/s2

11%

Merk	Voltage	Capaciteit/energie	Gewicht	Afmetingen accu
NX1K-accu	25.6 V	50Ah / 1280 Wh	10.8 kg	315mm (L) x 132mm (B) x 185mm (H)

1 Naam en adres bedrijf
2 Omschrijving machine
3	Voedingsstroom / voltage / wissel-stroom / frequentie
4 Uitgangsspanning oplader
5 Accuvoltage
6 Geluidsclassifi catie
7 Trillingen armen/handen
8 Gewicht (klaar voor gebruik)
9 IP-beschermingsgraad
10 Max. hellingshoek
11 QR-code
12 WEEE-logo/keurmerk
13 SKU / Onderdeel
14 Jaar/week serienummer machine
15 Vibrations de l'ensemble du corps

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model ****/*** Supply ***A ~ **: **V ~ *: **Hz Charger Output ***W Battery Voltage **V = =- Noise Emission ≤ **.**dB(A) HAV *.* m/s² WBV *.* m/s² RTU XXX kg IPX* Name and address of EU Importers to manual Disconnect the supply before making or breaking connections to the battery. Débrancher alimentation avant de brancher ou débrancher la batterie Sku/Part ***** 0000000000

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg 2 8

WEEE (afgedankte elektrische en elektronische apparatuur)

De schrobzuigmachine, accessoires en verpakking moeten op een milieuvriendelijke manier worden gerecycled.

Uitsluitend voor het VK en EU-landen

De schrobzuigmachine mag niet met het restafval worden afgevoerd.

Volgens de Europese Richtlijn 2012/19/EU betreff ende afgedankte elektrische en elektronische apparatuur en overeenkomstige nationale wetgeving,

dienen afgedankte schrobzuigmachines gescheiden van het restafval te worden ingezameld en op een milieuvriendelijke manier verder te worden verwerkt.

PBM (Persoonlijke Beschermingsmiddelen) die misschien nodig zijn voor bepaalde werkzaamheden.

Gehoorbescherming Beschermend schoeisel Veiligheidshelm			Veiligheidshandschoen- nen
Stof / allergenen Bescherming	Oogbescherming Beschermende kleding		Hesje voor verhoogde zichtbaarheid	Let op Waarschuwingsbord natte vloer

OPMERKING: Voer een risicobeoordeling uit en bepaal welke PBM moeten worden gedragen.

Veiligheidskritisch onderdeel:

Oplaadsnoeren: H05VV-F 3 aders x 1,0 mm²

Accuoplader: 100V-240V (50-60Hz)

DC-uitgangsspanning: 25,6 VDC, 20 A

LEES VOOR GEBRUIK DE HANDLEIDING

COMPONENT INTERVAL CONTROLEREN OP

Snoer accuoplader DAGELIJKS		Slijtage, barsten, scheurtjes, blootliggende draden
Borstels DAGELIJKS		Beschadigingen aan borstels, algemene slijtage, slijtage aan aandrijfbus
Vloerwisserblad VOOR IEDER GEBRUIK	Slijtage, barsten, scheurtjes
Filters VOOR IEDER GEBRUIK Verstopping en achterblijvende vervuiling
Tanks NA IEDER GEBRUIK Spoel de vuilwatertank na gebruik

WAARSCHUWING

Zoals bij alle elektrische apparatuur moet u tijdens het gebruik steeds de nodige zorgvuldigheid in acht nemen en moet u periodiek en preventief onderhoud uitvoeren zodat de veiligheid van de machine kan worden gegarandeerd. Gebruikers dienen goed geïinstrueerd te worden voordat ze dit soort machine bedienen.

Het niet uitvoeren van het nodige onderhoud of het vervangen van onderdelen door inferieure onderdelen kan tot gevolg hebben dat deze apparatuur onveilig wordt en de fabrikant kan hiervoor in geen enkel geval enige aansprakelijkheid aanvaarden.

Vermeld bij het bestellen van reserveonderdelen steeds het op het typeplaatje vermelde model-/serienummer.

Niet gebruiken op te reinigen oppervlakken met een helling die het op de machine aangegeven maximum overschrijdt. Vermijd plotseling stoppen terwijl de machine op hellingen of schuine oppervlakken staat. Maak geen scherpe bochten. Zorg dat de machine langzaam van hellingen afrijdt. Gebruik de schoonmaakfunctie op hellingen enkel bij het naar beneden rijden.

Deze machine mag niet worden gebruikt door mensen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of met een gebrek aan kennis en ervaring. Er moet goed op worden toegezien dat kinderen niet met de machine spelen.

Gebruik uitsluitend de borstels die bij de machine worden geleverd of borstels die in de gebruiksaanwijzing staan vermeld.

Het gebruik van andere borstels kan onveilig zijn.

Voor deze machine is een volledig assortiment borstels en accessoires verkrijgbaar.

Gebruik uitsluitend borstels of pads die een goede werking van de machine en een correcte uitvoering van de uitgevoerde werkzaamheden garanderen.

Het is erg belangrijk dat deze machine goed wordt gemonteerd en wordt bediend volgens de geldende veiligheidsvoorschriften.

Let er bij het gebruiken van deze apparatuur steeds op dat alle nodige voorzorgsmaatregelen worden genomen zodat de veiligheid van de gebruiker en alle andere betrokken personen is gewaarborgd.

Draag bij het schrobben altijd schoenen met antislipzool. Draag in stoffi ge omgevingen altijd een stofmasker.

Tijdens reiniging, onderhoud of reparatie van de machine, vervangen van onderdelen of het overschakelen naar een andere functie moet de elektrische voeding zijn uitgeschakeld.

Trek bij op het stroomnet aangesloten machines de stekker uit het stopcontact en koppel op accu's werkende machines los via de AAN/UIT-knop op de accu.

Voorkom onbevoegd gebruik van de machine door na gebruik de sleutel uit het contactslot te halen.

Machines die onbeheerd worden achtergelaten, moeten worden vastgezet zodat ze niet per ongeluk kunnen worden verplaatst.

Wanneer er schoonmaakmiddelen of andere vloeistoffen worden gebruikt, moet u de instructies van de fabrikant lezen.

ATTENTIE

Deze machine mag niet worden gebruikt voor het opvegen van gevaarlijk stof.

Deze machine mag niet buiten of in een vochtige omgeving worden opgeborgen.

Deze machine is uitsluitend bestemd voor gebruik binnenshuis.

OPMERKINGEN: Dit apparaat is bedoeld voor commercieel gebruik, bijvoorbeeld voor werkzaamheden in hotels, scholen, ziekenhuizen, fabrieken, winkels en kantoren, waar zwaardere eisen worden gesteld dan bij normale toepassing in het huishouden. Dit product voldoet aan de norm IEC 60335-2-72

WAT U MOET DOEN

• Ervoor zorgen dat de machine alleen door ervaren personen wordt uitgepakt/gemonteerd.
  • Uw machine schoonhouden.
• Borstels in goede staat houden.
• Versleten of beschadigde onderdelen onmiddellijk vervangen.
• Stroomkabel regelmatig controleren op beschadigingen, zoals scheuren of verouderingsverschijnselen. Vervang de kabel als deze beschadigd is voordat u de machine opnieuw gebruikt.
• Stroomkabel alleen door het juiste onderdeel vervangen dat is goedgekeurd door Numatic.
• Ervoor zorgen dat er geen obstakels en/of mensen in de werkzone zijn.
• Ervoor zorgen dat de werkzone goed verlicht is.
• De zone die u gaat schoonmaken vooraf schoonvegen.

DO WAT U NIET MOET DOEN

- Geen stoom- of hogedrukreiniger gebruiken om de machine schoon te maken en de machine niet in de regen gebruiken.

- Niet toestaan dat een onervaren persoon reparaties uitvoert. Laat reparaties aan specialisten over.

- Borstelplaat aan de machine laten zitten wanneer deze niet in gebruik is.

- Onervaren of onbevoegde personen die niet de nodige opleiding hebben gekregen, de machine laten gebruiken.

- De machine gebruiken als de reinigingsmiddeltanks niet goed en volgens de instructies zijn geplaatst.

• Verwachten dat de machine probleemloos zal werken wanneer deze niet correct wordt onderhouden.

• Water bij de accu komen.

- De uitschakelgrepen gebruiken om de machine te verplaatsen of op te tillen - gebruik hiervoor de handgreep.

- Verwijder de stuurhendel nooit van de machine, behalve voor onderhoud of reparatie.

Voorzorgsmaatregelen bij het werken met accu's

1. Draaq bij het werken met accu's altijd beschermende kleding zoals een gelaatsscherm, handschoenen en overall.
2. Laad de accu's, indien mogelijk, in een specifi ek daartoe voorziene en goed geventileerde ruimte.

Rook niet in dergelijke ruimten en houd open vuur erbuiten.

1. Verwijder alle metalen voorwerpen zoals ringen, kettingen, enz. van handen, polsen en hals voor u met een accu gaat werken.
2. Laat nooit gereedschap of metalen voorwerpen bovenop een accu liggen.
3. Trek de stekker van het laadsnoer uit het stopcontact zodra het opladen is voltooid.
4. Verwijder de accu's wanneer u de machine afdankt.
5. De machine mag niet aangesloten zijn op de netvoeding wanneer u de accu verwijdert.
6. De accu's verwijderen:- Koppel de machine los van het stopcontact (na het laden) en zorg ervoor dat de accu's worden uitgeschakeld met de knop boven op de accu. Maak alle slangen los van de scheider en de tanks.

Verwijder de scheider en de tanks. Schroef de bevestigingen voor de accuhouder los en verwijder deze.

Maak de accuklemmen los en verwijder ze. Verwijder de accu's.

1. De accu's dienen veilig te worden afgevoerd, in overeenstemming met de voorschriften van de plaatselijke overheid.
2. Gebruik uitsluitend originele vervangende accu's van Numatic.
3. Zorg ervoor dat de accu's nooit volledig leegraken. Als dat wel gebeurt, kunt u ze misschien niet meer opladen.
   Accu's mogen nooit worden ontladen tot minder dan 22,5 V bij 10 amp.
4. Laat nooit één accu los van de andere ontladen.
5. Gebruik nooit accu's van verschillende machines samen.
6. De accu's in dit product zijn van het type lithium-ion (Li-ion), lithium-ijzerfosfaat (LFP).
   Het installeren van andere types accu's kan de veiligheid in gevaar brengen.
7. Schakel de accu uit met de AAN/UIT-knop bovenop voordat u gaat schoonmaken of onderhoud pleegt.

Onderhoud accu

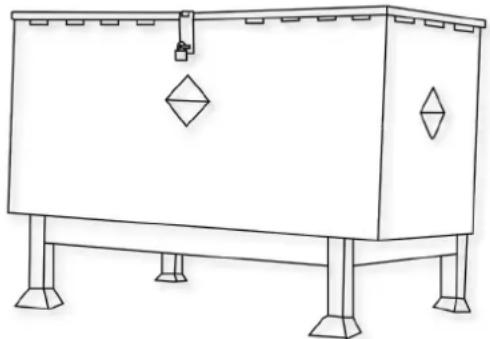

1. Accu-opslag:
   a. Accu's moeten worden opgeslagen in een droge, vlakke en schone ruimte waar het tussen de 15°C \~ 25°C is.
   b. Accu's moeten iedere 6 maanden volledig worden opgeladen niet zijn gebruikt, of wanneer de accuspanning onder de 25V komt.
   c. Accu's moeten binnen 12 maanden na de productiedatum worden gebruikt. Als u dit niet doet, leidt dit tot een verminderde capaciteit. (datumcode van de accu)

ZP19006F YYW W0 0001

Serienummer Productieweek Productiejaar

d. Als een accu niet wil worden ingeschakeld en de groene LED bovenop niet brandt, is er onherstelbare schade opgetreden. Onder deze omstandigheden mag een accu niet meer worden gebruikt en moet deze worden weggegooid, volgens de richtlijnen van de lokale autoriteiten.

1. Tijdens gebruik:

a. Accu's moeten na ieder gebruik worden opgeladen, ongeacht de looptijd van de machine.
b. Als de machine een lange tijd niet zal worden gebruikt, doe dan het volgende:
i. Laad de accu's volledig op
ii. Laat de accu's niet meer dan 6 maanden ongebruikt.

Dagelijks

Houd de machine schoon.

Controleer of de borstels/kussens/vloerwisser/fi Iters in goede staat verkeren.

Controleer of er versleten of beschadigde onderdelen zijn en vervang deze onmiddellijk.

Maak de vuilwatertank leeg en spoel deze na elk gebruik.

Berg de machine op met de borstelplaat vergrendeld in de opgetilde positie.

Wekelijks - hetzelfde als dagelijks plus -

Controleer de borstel of de pad en strip en spoel schoon.

Controleer de wissers van het vloerelement op slijtage en maak deze schoon.

Maak de scheiderinrichting inclusief fi lter schoon en controleer de toestand van de afdichting.

Spoel het systeem met schoon water en reinig de fi Iters.

Accu's

De minimale laadtijd is 4 uur. Laad de accu 's nachts op, ten minste één keer per maand.

Als de accu volledig is opgeladen, verlengt dit de levensduur.

Twin Tec- onderhoud

Het is belangrijk dat u de volgende informatie en waarschuwingen in acht neemt!

1. Indien een klant een accu wenst terug te zenden naar een leverancier na hem uit het product te hebben verwijderd, moet de leverancier de accu laten ophalen. Defecte accu's mogen echter niet via de post of per koerier worden teruggezonden.
2. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en tekenen van beschadiging, vervorming, lekkage of opbollen vertoont of er onderdelen los zijn geraakt, dient deze in geen geval aan een toestandscontrole te worden onderworpen. De accu dient als defect te worden beschouwd en de onderstaande procedures vanaf punt 6 dienen te worden uitgevoerd.
3. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en géén tekenen van beschadiging, vervorming, lekkage of opbollen vertoont en er geen onderdelen los zijn geraakt, mag deze aan een toestandscontrole worden onderworpen die door een bevoegd persoon met een geschikt controleapparaat dient te worden uitgevoerd.
4. Indien bij de controle blijkt dat de accu defect is, dienen de onderstaande procedures vanaf punt 6 te worden uitgevoerd.
5. Er dient in geen geval nogmaals te worden geprobeerd om de accu te laden. Een defecte accu dient in geen geval in een gebouw te worden bewaard.
6. De defecte accu moet worden uitgeschakeld en alle elektrische aansluitingen moeten voldoende worden geïsoleerd om gevaar voor kortsluiting uit te sluiten. De defecte accu kan vervolgens worden opgeslagen in een gesloten afvalcontainer voor accu's die met plastic of kunststof bekleed moet zijn, uit de buurt van gebouwen en brandbare materialen moet worden geplaatst en duidelijk met passende waarschuwingen moet worden aangeduid als een container voor defecte accu's. Defecte accu's moeten worden verzonden voor afvalverwerking/-recycling volgens de afvalvoorschriften van uw land.

Een goed voorbeeld van een afvalbak voor batterijen die op de correcte afstand van gebouwen is geplaatst.

2. BEHANDELING EN OPSLAG

NL

GEVAAR!

Een onjuiste behandeling van de accu kan tot een explosie leiden of een brand veroorzaken! Berg accu's op buiten bereik van kinderen.

• Alleen getraind personeel mag de accu in de machine bevestigen.
• Bereik opslagtemperatuur: -10°C tot 40°C.
• De temperatuur mag de 40°C niet overschrijden.
• Bereik relatieve luchtvochtigheid: 20% tot 80%.
• Optimaal behoud van functionaliteit: 15°C tot 25°C.

WAARSCHUWING:

• Maak de accu niet open, haal de accu niet uit elkaar en laat de accu niet vallen.
• Bescherm de accu tegen kortsluiting – gevaar voor explosie!
• Bescherm de accu tegen regen, dompel de accu niet onder in vloeistoffen – gevaar voor kortsluiting.
• Bescherm de accu tegen direct zonlicht, hitte en vuur.
• Gooi de accu niet in het vuur – gevaar voor explosie!
• Gebruik geen kapotte of vervormde accu's.
• Gebruik alleen originele specifieke Numatic apparaten om accu's op te laden en te ontladen.
• Gebruik uitsluitend een externe voeding met de volgende specificaties: 100-240 V \~ 6,8 A.

OPSLAG:

• Goed werkende accu's moeten droog worden bewaard in een beschermende omgeving waar geen zonlicht of directe warmtebron aanwezig is.
• De temperatuur mag niet hoger dan 40°C worden, en bij voorkeur niet boven 25°C om een goede werking te waarborgen.
• De opslagruimte moet een lage luchtvochtigheid hebben en mag geen stoffige of corrosieve atmosfeer hebben.
• Een voorbeeld van een goed beschermde zone met een kooi die de accu's tegen beschadiging beschermt, waarbij de accu's in een beschermende bak zijn opgeslagen om ze tegen hitte, stoten en gemorste of uitgelopen vloeistoffen te beschermen.
• Wees bij het rijden/manoeuvreren met vorkheftrucks of palletwagens altijd voorzichtig om beschadiging van de accu's te voorkomen.
• Als een goed werkende accu op enig moment verkeerd wordt behandeld of blootgesteld wordt aan omstandigheden waardoor deze beschadigd kan raken (zie gebruiksaanwijzing), dient de accu als defect te worden beschouwd en dienen de procedures vanaf punt 1 aan de ommezijde te worden uitgevoerd.

• Er kan elektrolyt vrijkomen uit beschadigde accu's. Vermijd aanraking.
• Bij aanraking van elektrolyt kunnen huidirritatie, brandwonden en chemische brandwonden ontstaan.
• Als vloeistof in contact komt met de ogen, roep dan de hulp van een arts in.
• Vermijd inademing van bijtende dampen die zich vormen of die vrijkomen.
  • Waarschuwing - Brandgevaar - Deze accu bevat geen onderdelen die door de gebruiker gerepareerd kunnen worden.

4. MAATREGELEN VOOR EERSTE HULP

NL

Bij het in aanraking komen met vrijgekomen elektrolyt of elektrolytdampen:

• Contact met de ogen – spoel de ogen gedurende ten minste 15 minuten met ruime hoeveelheden schoon water, maar zonder te wrijven; raadpleeg een arts.
• Contact met de huid – was aangedane plekken op de huid met ruime hoeveelheden water en zeep; raadpleeg een arts indien de irritatie aanhoudt.
• Inademing – zorg onmiddellijk voor frisse licht of dien zuurstof toe en raadpleeg een arts.
• Inname – raadpleeg onmiddellijk een arts indien elektrolyt wordt ingeslikt.
  Informatie voor artsen:
• Bevat bijtende alkalische elektrolyten in cellen met lithiumijzerfosfaat - GEEN LITHIUMMETAAL OF LITHIUMLEGERINGEN.

5. MAATREGELEN VOOR BRANDBESTRIJDING

NL

• In geval van brand – Blijf uit de buurt van dampen en gassen die ontstaan; houd rekening met de windrichting. Breng, als dat zonder gevaar mogelijk is, accu's uit de buurt van de brand. In principe is koelen en blussen met water mogelijk, maar dat mag alleen worden gedaan door getraind personeel en met voldoende water.
• Blus in geval van onduidelijkheid over de risico's alleen met ABC-poeder-blussers (vooral geschikt zijn klasse D-blussers voor branden waar metalen bij betrokken zijn).
• Brandweerlieden mogen de brand alleen benaderen in beschermende kleding en met onafhankelijke beademingsapparatuur.
• Zodra de brand is geblust, geldt dat het gebied moet worden bewaakt (door een brandwacht) en gereinigd door getraind personeel met geschikte uitrusting. Brandresten moeten op juiste wijze verzameld en opgeruimd worden.

6. BEPERKING VAN BLOOTSTELLING, PERSOONLIJKE BESCHERMING

NL

Bescherming van de luchtwegen:

• Zorg bij ontluchting van de accu voor zo veel mogelijk ventilatie. Ontlucht accu's niet in beperkte ruimten.
• Bescherming van de luchtwegen is niet nodig onder omstandigheden van normaal gebruik.

Ventilatie:

- Niet nodig onder omstandigheden van normaal gebruik.

• Niet nodig onder omstandigheden van normaal gebruik.
  Andere beschermende kleding of uitrusting:
• Niet nodig onder omstandigheden van normaal gebruik.
• Persoonlijke bescherming wordt aanbevolen bij het ontluchten van accu's: Bescherming van de luchtwegen, beschermende handschoenen, beschermende kleding en een veiligheidsbril met zijschilden.

7. TOEVALLIG VRIJKOMEN VAN ELEKTROLYT

NL

Verwijdering – Draag beschermende uitrusting, veeg schoon met absorberend materiaal en verwerk als gevaarlijk afval op inzamelpunten voor gevaarlijk afval volgens nationaal geldende voorschriften.

8. WAT U MOET DOEN

NL

• Uitsluitend NUMATIC-accu's gebruiken in NUMATIC-apparaten en de accu's uitsluitend opladen met NUMATIC-laders.
• Accu opladen vóór gebruik.
• De accu buiten bereik van kinderen opbergen.
• Bescherm het apparaat tegen regen – dompel het niet onder in vloeistoffen.
• Bescherm het apparaat tegen direct zonlicht, hitte en open vuur.
• Houd een accu die niet in gebruik is uit de buurt van metalen voorwerpen (zoals spijkers, munten en sieraden).
• Volg de aanwijzingen voor afvalverwerking van de fabrikant op en ook eventuele interne aanwijzingen voor afvalbeheer.
• Gebruik en bewaar de accu bij een temperatuur die binnen het temperatuurbereik ligt (zoals aangegeven in de temperatuurtabel).
• Schakel de accu altijd uit met de knop door deze 6 seconden ingedrukt te houden, voordat u de accu loskoppelt en hanteert.
• Om de accu te activeren / in te schakelen houdt u de bovenste knop 6 seconden ingedrukt of laadt u de accu op met originele specifieke Numatic opladers.
• Houd rekening dat er kortsluiting kan ontstaan door metalen voorwerpen bij de polen van het apparaat met accuvoeding of de accu zelf.

Waarschuwing: De accu mag alleen worden opgeladen met de Numatic oplader die bij het product is geleverd en onder GEEN beding mag een andere oplader worden gebruikt die niet van Numatic is, omdat het risico bestaat dat de accu ernstig beschadigd raakt en er brand ontstaat.

"Als batterijen worden blootgesteld aan temperaturen buiten de normale waarden, zal automatische uitschakeling plaatsvinden. Laat de batterijen onder deze omstandigheden enkele uren acclimatiseren bij kamertemperatuur (18°C – 22°C) om de batterij te laten herstellen

9. WAT U NIET MOET DOEN

NL

• De accu in het vuur gooien – gevaar voor explosie!
• Een kapotte, beschadigde of vervormde accu gebruiken.
• Een accu openmaken, beschadigen of laten vallen.
• De accu blootstellen aan microgolven of hoge druk.
• De polen van de accu overbruggen (kortsluiten) met metalen voorwerpen omdat daardoor de accu beschadigd kan raken.
• Accu's vervoeren in metalen containers.
• De accu blootstellen aan hoge temperaturen, zoals direct zonlicht.
• Accu's of de apparatuur waarin ze zijn geplaatst, platdrukken, openbreken of beschadigen.

10. INLEVERING BIJ DISTRIBUTEUR / AFVALVERWERKING

NL

• Op basis van de Accurichtlijn nemen de fabrikanten de verantwoordelijkheid op zich voor de financiering van de inzameling, verwerking en recycling van batterijen die in apparaten worden gebruikt. Daartoe moeten de accu's voor verwijdering worden ingeleverd bij de inzamelsystemen die daarvoor overeenkomstig de nationale wetgeving zijn opgezet. Verwijdering van accu's samen met huishoudelijk afval is verboden; accu's moeten gescheiden worden ingezameld, afhankelijk van het type.
• Breng de accu voor afvalverwerking kosteloos terug naar uw NUMATIC-servicecentrum of lever de accu in bij een geschikt openbaar inzamelpunt.

11. ACCU'S OPLADEN

NL

- De oplader is uitsluitend bestemd voor gebruik in de machine waarin hij is geïnstalleerd. De oplader is bedoeld voor gebruik met het meegeleverde afneembare netsnoer, de voedingseenheid kan op verschillende spanningen werken zonder dat de gebruiker deze hoeft in te stellen. Als de oplader beschadigd is of niet meer oplaadt, breng hem dan terug naar het servicecentrum.

LET OP!

• Controleer het netsnoer regelmatig op tekenen van beschadiging.
• Gebruik geen beschadigde apparaten.
• Als het netsnoer van de oplader beschadigd is, moet hij worden vervangen door een origineel NUMATIC netsnoer dat verkrijgbaar is bij de fabrikant of onderhoudsmedewerker.

12. GARANTIE

NL

Garantie lithium-ion-accu

Garantie: Commercieel gebruik

a. Accu's hebben standaard een garantie voor (3 jaar), mits alle regels voor accu-onderhoud worden nageleefd. *Let op: Numatic-dealers buiten het Verenigd Koninkrijk kunnen langere garantieperioden bieden. Neem contact op met uw lokale Numatic-dealer voor informatie over de aankoop van uw product.

b. Om garantie te claimen, moeten de volgende gegevens worden verstrekt
i. Serienummer van de machine
ii. Datumcode van de accu
iii. Aankoopdatum
iv. Bewijs van aankoop
v. Onderhoudsgeschiedenis en laadregime

De garantie vervalt als u niet de juiste Numatic-oplader gebruikt.

Serienummer Productieweek Productiejaar

1. BATERIAS COM DEFEITO

PROBLEEM OORZAAK OPLOSSING
De machine werkt niet Laag acculaadniveauMachine is aangesloten en wordt opgeladenSchakelaar Vuilwatertank vol geblokkeerd of verstoptSleutel in UIT-stand of ontbreektZekering hendel is doorgebrand		Laad de accu’s op (pag. 89-100)Verwijder het laadsnoerControleer de schakelaar in de tank & reinig deze (pag. 53-55)Stop de sleutel in het slot & draai deze naar de AAN-positieVervang de zekering (of neem contact op met een onderhoudstechnicus)
De zuiger werkt niet Zekeringontbreekt of is gesprongenSchakelaar Vuilwatertank vol geblokkeerd of verstoptSchakelaar zuiger niet ingeschakeldVuilwatertank is vol		Installeer of vervang de zekering (pag. 16-21 / 71-76)Controleer de schakelaar in de tank & reinig deze (pag. 53-55)Druk op de schakelaar (pag. 47-52)Maak de vuilwatertank leeg (pag. 65-70)
Water wordt slecht opgezogen	Vuilwatertank is volZuigslang is verstopt/geblokkeerdSlangaansluitingen zitten losFiltermandje is verstopt/geblokkeerdFilter scheider is verstoptScheider is slecht afgedichtAfdichting scheider beschadigdZuigslang gescheurd / beschadigdWissers vloerelement beschadigdLaag acculaadniveauVloerelement verkeerd ingesteld	Maak de vuilwatertank leeg (pag. 65-70)Verwijder en maak schoon (pag. 65-70)Druk de aansluitingen goed aan (pag. 65-70)Verwijder en maak schoon (pag. 65-70)Verwijder en maak schoon (pag. 65-70)Maak schoon en plaats terug (pag. 65-70)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Laad de accu’s op (pag. 89-100)Stel het vloerelement goed in
Borstel-/schrobfunctie werkt niet	Geen borstels gemonteerdBorstelplaat omhoogZekeringen ontbreken of zijn doorgebrand	Controleer en monteer (pag. 28-33)Laat borstelplaat zakken (pag. 43-46)Installeer of vervang de zekering (pag. 16-21 / 71-76)
Geen of weinig watertoevoer Schoonwatertank leegFilter schoonwatertank verstoptWatertoevoer niet ingeschakeldBorstelplaat omhoog		Vul de schoonwatertank (pag. 37-42)Verwijder en maak schoon (pag. 71-76)Schakel de watertoevoer in (pag. 47-52)Laat borstelplaat zakken (pag. 43-46)
De machine “stopt” gewoon tijdens het werken	Zekering borstelmotor is doorgebrand vanwege overbelasting Vervang de zekering & verminder de belasting (pag. 16-21 / 71-76)

Waarschuwing: breng geen vervangende zekeringsverbinding aan met een hogere waarde dan de waarde die op het label van de zekering staat vermeld.

PT

Vennootsweg 15, 2404 CG, Alphen aan den Rijn, NEDERLAND

Tel: [phone] numatic.nl

Numatic International Schweiz AG.
