GEBRUIKSAANWIJZING TBL4045 Numatic

Vertaling van de oorspronkelijke gebruiksaanwijzing

LET OP, Lees deze gebruiksaanwijzing voordat u de machine gebruikt.

Overzicht van de machine....Pagina 9-12

Overzicht bedieningspaneel ......Pagina 13-16

Gids machine-instellingen ......Pagina 17-22

Borstelplaat optillen / neerlaten ......Pagina 23-27

Borstel / pad monteren ......Pagina 23-27

Vloerelement monteren ......Pagina 28-33

Slangklem monteren ......Pagina 28-33

Schoonwatertank vullen ......Pagina 34-39

Hoogteafstelling stuurhendel....Pagina 34-39

Vloerelement optillen / neerlaten....Pagina 40-45

Schoonmaakfuncties instellen....Pagina 40-45

Borsteldruk ......Pagina 40-45

Losmaakfunctie vloerelement......Pagina 46-51

Bediening machine ......Pagina 46-51

Regulier onderhoud ......Pagina 52-57

Wissers vloerelement vervangen ......Pagina 58-63

Machine opladen ......Pagina 64-69

Accu-onderhoud ......Pagina 64-69

Laadlampjes ......Pagina 70-80

Vrijloopstand ......Pagina 70-80

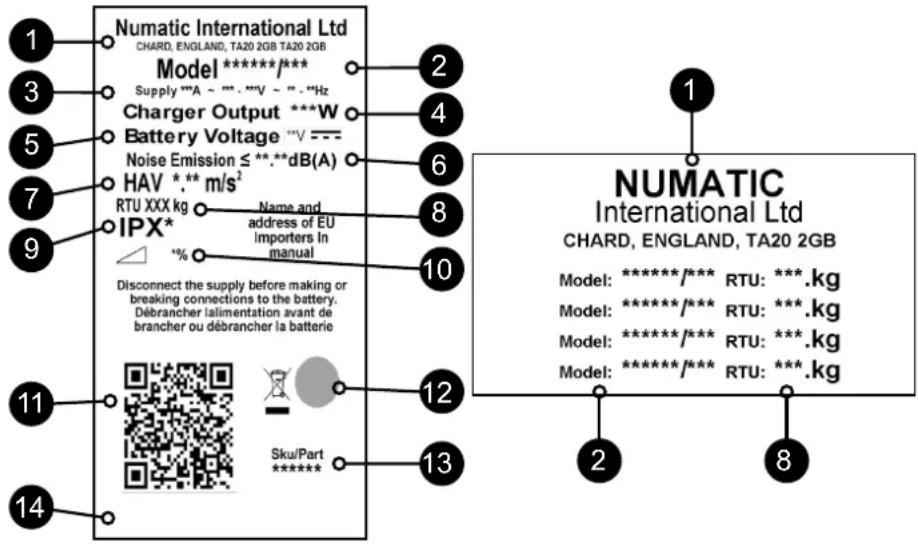

Typeplaatje / Persoonlijke beschermingsmiddelen / Recycling ......Pagina 90

Informatie over schrobzuigmachine......Pagina 91-92

Informatie over de accu ...... Pagina 114/

Schakelschema ......Pagina 148

Specifications ...... Pagina 152

Aanbevolen reserveonderdelen....Pagina 163

Problemen oplossen ......Pagina 163

Foutcodes TBL ......Pagina 164

EU-conformiteitsverklaring ......Pagina 182

Bedrijfsadres ......Pagina 184

124-1

PT Índice

Verwijder al het verpakkingsmateriaal, open het pakket voorzichtig en controleer of de inhoud compleet is.

• Gebruiksaanwijzing • Acculaadsnoer • Schrobborstel • Vloerelement • Borstel/pad • Isolatorsleutel
• 1 x Zekering 30 A (borstel) • 1 x Zekering 20 A (zuigmotor) • 1 x Zekering 2,5 A • Maxi-zekeringtrekker

1	Bedieningspaneel
2	Afvoerslang bovenste tank (vuilwater)
3	Scheider
4	Bovenste tank (vuil water)
5	Onderste tank (schoon water)
6	Borstelplaat
7	Slang en dop voor vullen schoonwatertank
8	Vergrendeling borstelplaat
9	Accucompartiment
10	Isolatorsleutel
11	Zekering borstel- en zuigmotor
12	Laadlampje
13	Stekkerbus laadkabel
14	Zuigslang vloerelement
15	Zuigslang
16	Hendel vloerelement omhoog
17	Niveau-indicator schoon water / afvoerslang
18	Schroefknoppen vloerelement
19	Aan/uit-regelkraan schoon water
20	Filter schoonwatertank

PT

NL: Neem bij storingen contact op met uw Numatichandelaar.

Overzicht bedieningspaneel

TBL4045/TBL4055	1 Display acculaadniveau
	2 Urenteller
	3 Aan/uit-indicatielampje stofzuiger
	4 Aan/uit-knop watertoevoer
	5 Instelgreep voor instellen stuurhendel
	6 Startschakelaar
	7 Starthendels
	8 Indicatielampje voor opladen
	9 Stekkerbus laadkabel
TBL4055T	1 Display acculaadniveau
	2 Urenteller
	3 Aan/uit-indicatielampje stofzuiger
	4 Aan/uit-knop watertoevoer
	5 Knop snelheidsregeling
	6 Instelgreep voor instellen stuurhendel
	7 Startschakelaar
	8 Instelgrepen voor verhogen snelheid
	9 Starthendels
	10 Schakelaar Vooruit/Achteruit
	11 Tractiestatus LED
	12 Indicatielampje voor opladen
	13 Stekkerbus laadkabel
	14 Schakelaar om beknelling te voorkomen

FR

Lees deze gids voordat u de machine in gebruik neemt. Verwijder al het verpakkingsmateriaal, open het pakket voorzichtig en controleer of de inhoud compleet is.

Inhoud TBL

- Isolatorsleutel • 1 x Zekering 30 A (borstel) • 1 x Zekering 20 A (zuigmotor) • 1 x Zekering 2,5 A • Maxi-zekeringtrekker

Open de klep van de zekeringen en installeer stofzuiger- en borstelzekeringen (meegeleverd in het startpakket) in de houders, zoals afgebeeld. (Fig. 1, 2, 3)

Laad de machine op om de accu's te activeren (4).

Open het accucompartiment door de bovenste tank aan de betreffende handgreep op te tillen.

Nadat de accu's zijn geactiveerd, moeten de LED's boven op de accu's gaan branden.

Gebruik de handgrepen om de bovenste vuilwatertank te verwijderen.

Numatic International Ltd raadt ALLEEN het gebruik aan van 911948 NX1K LFP-lithiumaccu's van het accutype dat bij deze machine wordt geleverd.

Zorg ervoor dat er geen metalen voorwerpen in contact kunnen komen met de accupolen wanneer de accu's niet afgedekt zijn.

Alleen TBL4055T

Selecteer voorwaarts en lage snelheid, druk vervolgens met beide handen op de bedieningshendels (1) en druk op de startschakelaars (2) en rijd de machine langzaam van de pallet af. (Afb. B)

Draai de sleutel terug naar de 'UIT'-stand ('0') (Fig. 6) zodra de machine van de pallet is gereden en in een veilige positie is geplaatst.

Steek de isolatorsleutel in het contact aan de achterkant van de machine en schakel de machine in. (Fig. A)

NB: Zorg ervoor dat de machine tijdens transport goed wordt vastgezet om beweging te voorkomen.

Guia

PT

Controleer altijd of de machine is uitgeschakeld voordat u wijzigingen uitvoert

Borstelplaat optillen/neerlaten

Ga als volgt te werk om de plaat omlaag te kantelen (werkmodus). Druk de borgpen van de borstelplaat in (Afb. A) en draai de borstelplaat (Afb. B en C). Als u de borstelplaat omhoog wilt brengen (transportmodus), til dan de plaat op. Daardoor wordt de veerbelaste borgpen geactiveerd die de borstelplaat omhoog houdt.

Borstel/pad monteren Watertoevoer inschakelen

TBL4045 Borstel van 450 mm of pad van 400 mm.

TBL4045 / TBL4055T Borstel van 550 mm of pad van 508 mm.

Voorzien van het Nuloc-bevestigingssysteem.

De borstel hoeft alleen te worden aangebracht en gedraaid om te worden bevestigd, waardoor installeren en verwijderen erg eenvoudig is.

Schuif de borstel/pad onder de borstelplaat.

Breng de borstel/pad op de Nuloc-klemplaat aan en draai de borstel/pad tot deze vastklikt.

Draag veiligheidshandschoenen bij het vervangen van gebruikte borstels.

Draai de schoonwaterkraan open.

Het vloerelement monteren

Het vloerelement is ontworpen voor snelle (de)montage, waardoor de vloerwisserbladen gemakkelijk kunnen worden vervangen en heeft een veiligheidsvoorziening zodat het automatisch loskomt als het onderweg ergens aan blijft hangen.

NB: Het is gemakkelijker om het vloerelement te monteren als het gewicht van de machine op de borstel rust. Zorg ervoor dat de borstel eerst wordt gemonteerd.

Monteer het vloerelement en houd het op zijn plaats met de borgpennen.

Duw de afvoerverzamelslang op het vloerelement en controleer of deze goed is aangesloten.

NB: Duw de zuigslang NIET op het vloerelement als het vloerelement zich in de opgeheven positie bevindt.

Breng het vloerelement omhoog als u ergens anders heen rijdt en laat het zakken om te reinigen. Gebruik hiervoor de hendel aan de achterzijde van de machine.

Zie pagina 58-63 voor het monteren van de wissers van het vloerelement.

Slangklem monteren

Bij de zuigslang is een U-vormige slangklem meegeleverd, waarmee een bocht in de slang kan worden aangebracht, zodat er geen water uit kan lekken als de machine is uitgeschakeld. Als de U-vormige slangklem moet worden verwijderd, dient deze weer correct te worden teruggeplaatst voordat de machine weer wordt gebruikt.

Breng de zuigslang weer op het vloerelement aan.

NB: Duw de zuigslang NIET op het vloerelement als het vloerelement zich in de opgeheven positie bevindt.

Gebruik om de schoonwatertank te vullen de FLEXI-FILL-slang vanaf een kraan of waterslang (Afb. A en B).

U kunt ook de grote dop gebruiken om de tank met een emmer of andere geschikte bak te vullen (Afb. C).

Vul de schoonwatertank tot het maximale niveau en voeg indien nodig schoonmaakmiddel toe. Volg daarbij de richtlijnen van de fabrikant van het betreffende product.

Door middel van de afvoerslang aan de achterzijde van de machine kunt u het niveau van het schone water controleren (Afb. D).

NB: Let goed op dat er tijdens het vullen geen vuil (bladeren, haar, stof, enz.) in de schoonwatertank terechtkomt. Als u een emmer of dergelijke gebruikt, zorg er dan voor dat deze helemaal schoon en leeg is.

Control of Substances Hazardous to Health (COSHH) (Toezicht op stoffen die een gevaar voor de gezondheid opleveren)

Gebruik voor het beste resultaat een niet-schuimend chemisch product dat wordt aanbevolen voor gebruik in schrobzuigmachines en verdun het volgens de aanbeveling van de fabrikant. Lees voor meer informatie over gevaarlijke stoffen de veiligheidsinstructies die online beschikbaar zijn.

Hanteren en mengen van chemische producten

Volg steeds nauwgezet de veiligheidsvoorschriften van de fabrikant van het betreffende product. Gebruik enkel chemische producten die aanbevolen worden voor gebruik in schrobzuigmachines

Hoogteafstelling stuurhendel

Gebruik de instelgreep voor het instellen van de stuurhendel om deze in een comfortabele werkstand te zetten.

BELANGRIJK

Gebruik de machine pas nadat u de gebruiksaanwijzing volledig hebt gelezen en begrepen.

U kunt de machine nu naar de plaats van de schoonmaakwerkzaamheden verplaatsen.

Plaats voor u met de machine aan de slag gaat overeenkomstige waarschuwingsborden en veeg de vloer vooraf eerst schoon.

Nadat u de vloer hebt geveegd (zie vorige paragraaf), kunt u de machine instellen op de uit te voeren schoonmaakwerkzaamheden. Controleer of de borstelplaat omlaag staat voordat u enige instellingen toepast. Zet de hendel van het vloerelement in de stand 'omlaag'.

NB: Trek de machine niet achteruit wanneer het vloerelement omlaag staat; hierdoor kunnen de wissers beschadigd raken.

De schoonmaakfuncties instellen

Steek de isolatorsleutel in de achterkant van de machine en draai die in de ingeschakelde stand. Trek aan een van de uitschakelgrepen (A) of druk op knop (B) om het accuniveau te controleren.

Stel de waterstroom af met behulp van de regelkraan.

Borsteldruk

Uw machine is ontworpen om te werken met een optimale borsteldruk dankzij een gewichtenset die is toegevoegd aan het 50 Ah-model in plaats van een extra accu in het 100 Ah-model.

BELANGRIJK

Als de borstelmotor herhaaldelijk overbelast raakt, wordt geadviseerd om een ander type borstel te gebruiken. Indien de borstel zwaar wordt belast, verkort dit de acculooptijd.

onamento da máquina

Levantar/baixar a ferramenta de piso

Losmaakfunctie vloerelement

In het ontwerp van het vloerelement is een losmaakfunctie opgenomen.

Hierdoor kan het vloerelement veilig loskomen uit de bevestiging wanneer het vast komt te zitten bij voorwaartse verplaatsing van de machine.

De wisser weer in de houder bevestigen. Maak eerst de bevestigingsknoppen op het vloerelement los en schuif het op de bevestigingsbeugel.

Draai de knoppen daarna weer met de hand vast.

ZORG ERVOOR DAT DE VLOER EERST IS GEVEEGD EN DAT DE JUISTE WAARSCHUWINGSBORDEN ZIJN GEPLAATST.

Steek de isolatorsleutel in de achterkant van de machine en draai deze in de ingeschakelde stand 1.

Schakel de stofzuiger (C) en de waterpomp (D) in.

Om de machine te bedienen, knijpt u de hendel (A) in en drukt u vervolgens op de gele hendel (B).

Als u de hendels (A) loslaat, stopt de machine.

4055T

Alleen voor TBL4055T-modellen: stel de rijrichting (F) en de gewenste aandrijvingskracht (G) in naar behoefte, afhankelijk van het vloertype en de mate van vervuiling. De middelste snelheid is de optimale schoonmaaksnelheid.

Schakel de stofzuiger (C) en de waterpomp (D) in.

Om de machine te bedienen, knijpt u de hendels (A) in en drukt u vervolgens op de gele hendel (B).

Als u de hendels (A) loslaat, stopt de machine.

De snelheid kan worden verhoogd met de hendels voor verhogen snelheid (E).

De TBL4055T is uitgerust met een elektronisch remsysteem.

U hoeft alleen de start/stop-knop los te laten en de machine stopt.

Deze machine is uitgerust met een schakelaar om beknelling te voorkomen (H). De machine zal onmiddellijk stoppen en naar voren bewegen als deze onbedoeld achteruit tegen de gebruiker aanrijdt.

Nadat u deze schakelaar hebt gereset, draait u de isolatorsleutel aan de achterzijde van de machine in de stand 0 en vervolgens in stand 1 om de machine opnieuw te starten.

Het vuile water wordt daarna opgezogen door het vloerelement.

Zorg bij elke schrobbaan voor een overlapping van 10cm zodat een gelijkmatig schoonmaakresultaat is gegarandeerd.

Niet gebruiken op te reinigen oppervlakken met een helling die het op de machine aangegeven maximum overschrijdt, indien vol.

Gebruik op zeer vuile vloeren de 'dubbele-schrobtechniek'.

Schrob de vloer een eerste keer met het vloerelement omhoog, laat het schoonmaakproduct inwerken en schrob daarna een tweede keer met het vloerelement omlaag.

Als er strepen verschijnen, dienen de wissers van het vloerelement te worden schoongemaakt.

Let erop dat u snelheid terugneemt in bochten en bij hoeken of bij het manoeuvreren rond obstakels.

onamento da máquina

Maak na gebruik de vuilwatertank leeg met de afvoerslang en spoel de tank met schoon water.

Verwijder vervolgens de zuigslang van het vloerelement en spoel met schoon water.

Maak daarna de schoonwatertank leeg met de afvoerslang en spoel ook die met schoon water.

Verwijder de scheider terwijl u de beugelsluitingen van de scheider in de bovenste tank omhoog en naar binnen trekt. (Fig. 1) De scheider is voorzien van een afdichtrubber dat bij iedere schoonmaakbeurt moet worden gecontroleerd.

Spoel de scheider af met schoon water, verwijder het stofzuigerfilter, reinig het en controleer het op beschadiging. (Fig. 2)

BELANGRIJK

Gebruik de machine nooit zonder het aanbevolen filter. Zonder het juiste filter kan de machine beschadigd worden. Verwijder de filter van het filtermandje, spoel met schoon water en plaats terug. (Afb. 3).

BELANGRIJK

Als de vuilopvangbak verstopt raakt, kunnen de zuigprestaties afnemen.

Links onderaan bevindt zich een schoonwaterfilter. Controleer of de schoonwatertank leeg is voordat u dit filter verwijdert.

NB: Til de borstplaat op om toegang te vergemakkelijken.

tenção regular

CERTIFIQUE-SE SEMPRE DE QUE A MÁQUINA É DESLIGADA ANTES DE PROCEDER A QUALQUER MANUTENÇÃO UTILIZANDO A CHAVE DE CONTROLO PRINCIPAL DE LIGAR/DESLIGAR. REMOVA A CHAVE ANTES DE QUALQUER SERVIÇO DE MANUTENÇÃO.

ssers van het vloerelement vervangen

Zorg er altijd voor dat de machine is uitgeschakeld voordat u onderhoudswerkzaamheden gaat uitvoeren.

Om het vloerelement schoon te maken, verwijdert u de borgpen en haalt u het vloerelement van de houder.

Spoel het vloerelement af met schoon water en plaats het terug.

De wissers van het element moeten van tijd tot tijd worden gecontroleerd op slijtage en beschadiging.

De wissers kunnen eenvoudig worden verwijderd. Verwijder eerst de vier borgpennen, draai vervolgens het vloerelement om en trek de wisserhouder uit het vloerelement.

Trek de wissers van de bevestigingspunten, controleer ze en vervang ze indien nodig.

U vervangt de wissers door de stappen hierboven in omgekeerde volgorde uit te voeren.

Overzicht vloerelement

1. Borgpennen x 4
2. Voorste wisser (met sleuf)
3. Wisserhouder
4. Achterste wisser
5. Hoofdsamenstel vloerelement

NB: De wisserbladen kunnen van twee zijden worden gebruikt, zodat ze langer meegaan.

toleer altijd of de machine is uitgeschakeld voordat u deze oplaadt.

1. De accumeter geeft het laadniveau van de accu's aan. Als deze volledig zijn opgeladen, branden alle lampjes van de meter.
2. Wanneer de machine wordt gebruikt en de accu's worden ontladen, dan gaan de lampjes op de meter van rechts naar links uit. Als het ladingsniveau zo laag wordt dat slechts een of twee lampjes / balkjes blijven branden, moet de gebruiker overwegen om de machine op te laden.
3. Wanneer de machine bijna leeg is, begint het laatste lampje te knipperen. De gebruiker moet de machine vervolgens naar een geschikt laadpunt brengen. Wanneer het accupictogram begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

Alternatief display

Wanneer het laatste rode lampje begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

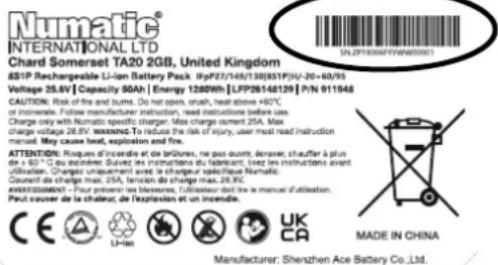

De LFP-accu's zijn onlosmakelijk afgedicht en totaal onderhoudsvrij.

De geïntegreerde lader volgt het laadproces automatisch op en schakelt over op de druppellaadmodus wanneer de accu's volledig zijn geladen. Met de druppellaadmodus kunnen LFP-accu's op het juiste niveau worden onderhouden. De machine moet 's nachts of in het weekend ten minste één keer per maand of vaker indien nodig op druppelladen worden gezet.

Sluit de voor uw land geschikte laadkabel aan op het stopcontact.

Het stopcontact van de machine bevindt zich aan de achterzijde van de machine, onder het bedieningspaneel.

Sluit de machine aan op een geschikte voedingsbron.

Wanneer de machine op het stopcontact is aangesloten, zal het rode indicatielampje voor het laden branden.

De accu's van de machine zijn, wanneer ze volledig leeg zijn, na 8 uur volledig opgeladen.

Wanneer ze volledig zijn opgeladen, koppelt u de laadkabel los van de voeding en de machine.

Onderhoud accu

Volg de volgende eenvoudige stappen zodat uw machine op maximaal vermogen blijft werken en de levensduur van de accu's wordt verlengd:

Bij normaal dagelijks gebruik:

Laad de accu's na elk gebruik weer helemaal op, ongeacht hoe lang ze zijn gebruikt.

Het wordt aanbevolen om de machine 's nachts, ten minste één keer per maand, op het elektriciteitsnet aan te laten. Als de gebruiker de kabel niet loskoppelt nadat deze volledig is opgeladen, is dit geen probleem.

Laat de machine niet met ongeladen accu's staan.

Controleer regelmatig of de accukabels nog steeds goed zijn aangesloten en of er geen sprake is van corrosie

gar o aparelho

Signaal (LED) Betekenis
Rode LED aan Eerste fase (Modus constante stroom).
Oranje LED aan Tweede fase (Modus constante spanning)
Groene LED aan	Derde fase (Modus constante spanning) Laden voltooidNa volledig te zijn opgeladen gaat de lader echter over op de druppellaadmodus als deze aangesloten blijft, om een gezonde balans tussen de accu's te behouden.
Rode LED knippert gevolgd door Pauze	Koelventilator geblokkeerd > 1x knipperen gevolgd door pauzeOverspanningsbescherming / kortsluiting aan uitgang / accupolen verkeerd aangeslotenN > 2x knipperen gevolgd door pauze.Oververhittingsbescherming > 3x knipperen gevolgd door pauzeDe oplaadduur tijdens fase 1 of 2 is langer dan 16 uur geweest > 4x knipperen gevolgd door pauze.
	Toestand RODE LED	GELE LED GROENE	LED
	Voorladen time-out	Knippert 4 keer		O
	CC time-out		O
	CV time-out		O	O
	Accu loskoppelen

NB: Laad de machine volledig op na het laatste gebruik. Laat de machine niet met ongeladen accu's staan.

Bij abnormaal gebruik,

bijvoorbeeld wanneer u de machine langere tijd niet oplaadt, worden de volgende stappen aanbevolen:

Met de druppellaadmodus kunnen LFP-accu's op het juiste niveau worden onderhouden.

De machine moet 's nachts of in het weekend ten minste één keer per maand op druppelladen worden gezet.

Laad de accu's volledig op op de dag voordat u de machine weer in gebruik neemt.

Vrijloopstand

De machine beschikt over een vrijloopfunctie waarmee de bediener de machine indien nodig kan verplaatsen.

De motorrem bevindt zich aan de rechterzijde van de machine bij het achterwiel.

Til de hendel naar de bovenste stand voor aandrijving (Afb. 1). Duw de hendel omlaag om de aandrijving uit te schakelen (Afb. 2).

De motorrem staat nu volledig los. De machine staat nu volledig in de vrijloopstand.

DE REMHENDEL MAG PAS WORDEN VRIJGEGEVEN WANNEER DE MACHINE OP EEN VLAKKE ONDERGROND STAAT. GEEF DE REM NOOIT VRIJ WANNEER DE MACHINE OP EEN HELLING/HELLEND VLAK STAAT.

NB: Zolang de machine in de vrijloopstand staat, zullen de aandrijffuncties niet functioneren.

Vergeet niet om de aandrijving weer in te schakelen wanneer u uw eindbestemming bereikt / voordat u de machine gebruikt.

PT

NL Informatie over de machine

Typeplaatje
1 Naam en adres bedrijf
2 Omschrijving machine
3	Voedingsstroom / voltage / wisselstroom / frequentie
4 Uitgangsspanning oplader
5 Accuvoltage
6 Geluidsclassifi catie
7 Trillingen armen/handen
8 Gewicht (klaar voor gebruik)
9 IP-beschermingsgraad
10 Max. hellingshoek
11 QR-code
12 WEEE-logo/keurmerk
13 SKU / Onderdeel
14 Jaar/week serienummer machine

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model *****/*** Supply ***A ~ **. ***V ~ " - "Hz Charger Output ***W Battery Voltage ***V --- Noise Emission ≤ **.**dB(A) HAV *.* m/s² RTU XXX kg IPX* Name and address of EU Importers In manual Disconnect the supply before making or breaking connections to the battery. Débrancher alimentation avant de brancher ou débrancher la batterie Sku/Part 14 1 2 4 6 8 10 12 13 NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg

WEEE (afgedankte elektrische en elektronische apparatuur)

De schrobzuigmachine, accessoires en verpakking moeten op een milieuvriendelijke manier worden gerecycled.

Uitsluitend voor het VK en EU-landen

De schrobzuigmachine mag niet met het restafval worden afgevoerd.

Volgens de Europese Richtlijn 2012/19/EU betreff ende afgedankte elektrische en elektronische apparatuur en overeenkomstige nationale wetgeving,

dienen afgedankte schrobzuigmachines gescheiden van het restafval te worden ingezameld en op een milieuvriendelijke manier verder te worden verwerkt.

PBM (Persoonlijke Beschermingsmiddelen) die misschien nodig zijn voor bepaalde werkzaamheden.

Gehoorbescherming Beschermend schoeisel Veiligheidshelm			Veiligheidshandschoen- nen
Stof / allergenen Bescherming	Oogbescherming Beschermende kleding		Hesje voor verhoogde zichtbaarheid	Let op Waarschuwingsbord natte vloer

OPMERKING: Voer een risicobeoordeling uit en bepaal welke PBM moeten worden gedragen.

Veiligheidskritisch onderdeel:

Oplaadsnoeren: H05VV-F 3 aders x 1,0 mm²

Accuoplader: 100V-240V (50-60Hz)

DC-uitgangsspanning: 25,6 VDC, 20 A

LEES VOOR GEBRUIK DE HANDLEIDING

COMPONENT INTERVAL CONTROLEREN OP

Snoer accuoplader DAGELIJKS		Slijtage, barsten, scheurtjes, blootliggende draden
Borstels DAGELIJKS		Beschadigingen aan borstels, algemene slijtage, slijtage aan aandrijfbus
Vloerwisserblad VOOR IEDER GEBRUIK	Slijtage, barsten, scheurtjes
Filters VOOR IEDER GEBRUIK Verstopping en achterblijvende vervuiling
Tanks NA IEDER GEBRUIK Spoel de vuilwatertank na gebruik

Zoals bij alle elektrische apparatuur moet u tijdens het gebruik steeds de nodige zorgvuldigheid in acht nemen en moet u periodiek en preventief onderhoud uitvoeren zodat de veiligheid van de machine kan worden gegarandeerd. Gebruikers dienen goed geïinstrueerd te worden voordat ze dit soort machine bedienen.

Het niet uitvoeren van het nodige onderhoud of het vervangen van onderdelen door inferieure onderdelen kan tot gevolg hebben dat deze apparatuur onveilig wordt en de fabrikant kan hiervoor in geen enkel geval enige aansprakelijkheid aanvaarden.

Vermeld bij het bestellen van reserveonderdelen steeds het op het typeplaatje vermelde model-/serienummer.

Niet gebruiken op te reinigen oppervlakken met een helling die het op de machine aangegeven maximum overschrijdt. Vermijd plotseling stoppen terwijl de machine op hellingen of schuine oppervlakken staat. Maak geen scherpe bochten. Zorg dat de machine langzaam van hellingen afrijdt. Gebruik de schoonmaakfunctie op hellingen enkel bij het naar beneden rijden.

Deze machine mag niet worden gebruikt door mensen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of met een gebrek aan kennis en ervaring. Er moet goed op worden toegezien dat kinderen niet met de machine spelen.

Gebruik uitsluitend de borstels die bij de machine worden geleverd of borstels die in de gebruiksaanwijzing staan vermeld.

Het gebruik van andere borstels kan onveilig zijn.

Voor deze machine is een volledig assortiment borstels en accessoires verkrijgbaar.

Gebruik uitsluitend borstels of pads die een goede werking van de machine en een correcte uitvoering van de uitgevoerde werkzaamheden garanderen.

Het is erg belangrijk dat deze machine goed wordt gemonteerd en wordt bediend volgens de geldende veiligheidsvoorschriften.

Let er bij het gebruiken van deze apparatuur steeds op dat alle nodige voorzorgsmaatregelen worden genomen zodat de veiligheid van de gebruiker en alle andere betrokken personen is gewaarborgd.

Draag bij het schrobben altijd schoenen met antislipzool. Draag in stoffi ge omgevingen altijd een stofmasker.

Tijdens reiniging, onderhoud of reparatie van de machine, vervangen van onderdelen of het overschakelen naar een andere functie moet de elektrische voeding zijn uitgeschakeld.

Trek bij op het stroomnet aangesloten machines de stekker uit het stopcontact en koppel op accu's werkende machines los via de AAN/UIT-knop op de accu.

Voorkom onbevoegd gebruik van de machine door na gebruik de sleutel uit het contactslot te halen.

Machines die onbeheerd worden achtergelaten, moeten worden vastgezet zodat ze niet per ongeluk kunnen worden verplaatst.

Wanneer er schoonmaakmiddelen of andere vloeistoffen worden gebruikt, moet u de instructies van de fabrikant lezen.

ATTENTIE

Deze machine mag niet worden gebruikt voor het opvegen van gevaarlijk stof.

Deze machine mag niet buiten of in een vochtige omgeving worden opgeborgen.

Deze machine is uitsluitend bestemd voor gebruik binnenshuis.

OPMERKINGEN: Dit apparaat is bedoeld voor commercieel gebruik, bijvoorbeeld voor werkzaamheden in hotels, scholen, ziekenhuizen, fabrieken, winkels en kantoren, waar zwaardere eisen worden gesteld dan bij normale toepassing in het huishouden. Dit product voldoet aan de norm IEC 60335-2-72

WAT U MOET DOEN

• Ervoor zorgen dat de machine alleen door ervaren personen wordt uitgepakt/gemonteerd.
  • Uw machine schoonhouden.
• Borstels in goede staat houden.
• Versleten of beschadigde onderdelen onmiddellijk vervangen.
• Stroomkabel regelmatig controleren op beschadigingen, zoals scheuren of verouderingsverschijnselen. Vervang de kabel als deze beschadigd is voordat u de machine opnieuw gebruikt.
• Stroomkabel alleen door het juiste onderdeel vervangen dat is goedgekeurd door Numatic.
• Ervoor zorgen dat er geen obstakels en/of mensen in de werkzone zijn.
• Ervoor zorgen dat de werkzone goed verlicht is.
• De zone die u gaat schoonmaken vooraf schoonvegen.

DO WAT U NIET MOET DOEN

• Geen stoom- of hogedrukreiniger gebruiken om de machine schoon te maken en de machine niet in de regen gebruiken.
• Niet toestaan dat een onervaren persoon reparaties uitvoert. Laat reparaties aan specialisten over.
• Borstelplaat aan de machine laten zitten wanneer deze niet in gebruik is.
• Onervaren of onbevoegde personen die niet de nodige opleiding hebben gekregen, de machine laten gebruiken.
  • De machine gebruiken als de reinigingsmiddeltanks niet goed en volgens de instructies zijn geplaatst.
  • Verwachten dat de machine probleemloos zal werken wanneer deze niet correct wordt onderhouden.
  • Water bij de accu komen.
• De uitschakelgrepen gebruiken om de machine te verplaatsen of op te tillen - gebruik hiervoor de handgreep.
• Verwijder de stuurhendel nooit van de machine, behalve voor onderhoud of reparatie.

Voorzorgsmaatregelen bij het werken met accu's

1. Draag bij het werken met accu's altijd beschermende kleding zoals een gelaatsscherm, handschoenen en overall.

2. Laad de accu's, indien mogelijk, in een specifi ek daartoe voorziene en goed geventileerde ruimte.

Rook niet in dergelijke ruimten en houd open vuur erbuiten.

1. Verwijder alle metalen voorwerpen zoals ringen, kettingen, enz. van handen, polsen en hals voor u met een accu gaat werken.

2. Laat nooit gereedschap of metalen voorwerpen bovenop een accu liggen.

3. Trek de stekker van het laadsnoer uit het stopcontact zodra het opladen is voltooid.

4. Verwijder de accu's wanneer u de machine afdankt

5. De machine mag niet aangesloten zijn op de netvoeding wanneer u de accu verwijdert.

6. De accu's verwijderen:- Koppel de machine los van het stopcontact (na het laden) en zorg ervoor dat de accu's worden uitgeschakeld met de knop boven op de accu. Maak alle slangen los van de scheider en de tanks.

Verwijder de scheider en de tanks. Schroef de bevestigingen voor de accuhouder los en verwijder deze.

Maak de accuklemmen los en verwijder ze. Verwijder de accu's.

1. De accu's dienen veilig te worden afgevoerd, in overeenstemming met de voorschriften van de plaatselijke overheid.

2. Gebruik uitsluitend originele vervangende accu's van Numatic.

3. Zorg ervoor dat de accu's nooit vollédig leegraken. Als dat wel gebeurt, kunt u ze misschien niet meer opladen.

Accu's mogen nooit worden ontladen tot minder dan 22,5 V bij 10 amp.

1. Laat nooit één accu los van de andere ontladen.

2. Gebruik nooit accu's van verschillende machines samen.

3. De accu's in dit product zijn van het type lithium-ion (Li-ion), lithium-ijzerfosfaat (LFP).

Het installeren van andere types accu's kan de veiligheid in gevaar brengen.

1. Schakel de accu uit met de AAN/UIT-knop bovenop voordat u gaat schoonmaken of onderhoud pleegt.

Onderhoud accu

1. Accu-opslag:

a. Accu's moeten worden opgeslagen in een droge, vlakke en schone ruimte waar het tussen de 15°C \~ 25°C is.

b. Accu's moeten iedere 6 maanden volledig worden opgeladen niet zijn gebruikt, of wanneer de accuspanning onder de 25V komt.

c. Accu's moeten binnen 12 maanden na de productiedatum worden gebruikt. Als u dit niet doet, leidt dit tot een verminderde capaciteit. (datumcode van de accu)

ZP19006F YYW W0 0001

Serienummer Productieweek Productiejaar

d. Als een accu niet wil worden ingeschakeld en de groene LED bovenop niet brandt, is er onherstelbare schade opgetreden. Onder deze omstandigheden mag een accu niet meer worden gebruikt en moet deze worden weggegooid, volgens de richtlijnen van de lokale autoriteiten.

1. Tijdens gebruik:

a. Accu's moeten na ieder gebruik worden opgeladen, ongeacht de looptijd van de machine.

b. Als de machine een lange tijd niet zal worden gebruikt, doe dan het volgende:

i. Laad de accu's volledig op.

ii. Laat de accu's niet meer dan 6 maanden ongebruikt.

Dagelijks

Houd de machine schoon.

Controleer of de borstels/kussens/vloerwisser/fi Iters in goede staat verkeren.

Controleer of er versleten of beschadigde onderdelen zijn en vervang deze onmiddellijk.

Maak de vuilwatertank leeg en spoel deze na elk gebruik.

Berg de machine op met de borstelplaat vergrendeld in de opgetilde positie.

Wekelijks - hetzelfde als dagelijks plus -

Controleer de borstel of de pad en strip en spoel schoon.

Controleer de wissers van het vloerelement op slijtage en maak deze schoon.

Maak de scheiderinrichting inclusief fi Iter schoon en controleer de toestand van de afdichting.

Spoel het systeem met schoon water en reinig de fi Iters.

Accu's

De minimale laadtijd is 4 uur. Laad de accu 's nachts op, ten minste één keer per maand.

Als de accu volledig is opgeladen, verlengt dit de levensduur.

TwinTec-onderhoud

Het is belangrijk dat u de volgende informatie en waarschuwingen in acht neemt!

1. Indien een klant een accu wenst terug te zenden naar een leverancier na hem uit het product te hebben verwijderd, moet de leverancier de accu laten ophalen. Defecte accu's mogen echter niet via de post of per koerier worden teruggezonden.
2. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en tekenen van beschadiging, vervorming, lekkage of opbollen vertoont of er onderdelen los zijn geraakt, dient deze in geen geval aan een toestandscontrole te worden onderworpen. De accu dient als defect te worden beschouwd en de onderstaande procedures vanaf punt 6 dienen te worden uitgevoerd.
3. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en géén tekenen van beschadiging, vervorming, lekkage of opbollen vertoont en er geen onderdelen los zijn geraakt, mag deze aan een toestandscontrole worden onderworpen die door een bevoegd persoon met een geschikt controleapparaat dient te worden uitgevoerd.
4. Indien bij de controle blijkt dat de accu defect is, dienen de onderstaande procedures vanaf punt 6 te worden uitgevoerd.
5. Er dient in geen geval nogmaals te worden geprobeerd om de accu te laden. Een defecte accu dient in geen geval in een gebouw te worden bewaard.
6. De defecte accu moet worden uitgeschakeld en alle elektrische aansluitingen moeten voldoende worden geïsoleerd om gevaar voor kortsluiting uit te sluiten. De defecte accu kan vervolgens worden opgeslagen in een gesloten afvalcontainer voor accu's die met plastic of kunststof bekleed moet zijn, uit de buurt van gebouwen en brandbare materialen moet worden geplaatst en duidelijk met passende waarschuwingen moet worden aangeduid als een container voor defecte accu's. Defecte accu's moeten worden verzonden voor afvalverwerking/-recycling volgens de afvalvoorschriften van uw land.

Een goed voorbeeld van een afvalbak voor batterijen die op de correcte afstand van gebouwen is geplaatst.

2. BEHANDELING EN OPSLAG

NL

GEVAAR!

Een onjuiste behandeling van de accu kan tot een explosie leiden of een brand veroorzaken! Berg accu's op buiten bereik van kinderen.

• Alleen getraind personeel mag de accu in de machine bevestigen.
• Bereik opslagtemperatuur: -10°C tot 40°C.
• De temperatuur mag de 40°C niet overschrijden.
• Bereik relatieve luchtvochtigheid: 20% tot 80%.
• Optimaal behoud van functionaliteit: 15^ tot 25^ .

WAARSCHUWING:

• Maak de accu niet open, haal de accu niet uit elkaar en laat de accu niet vallen.
• Bescherm de accu tegen kortsluiting – gevaar voor explosie!
• Bescherm de accu tegen regen, dompel de accu niet onder in vloeistoffen – gevaar voor kortsluiting.
• Bescherm de accu tegen direct zonlicht, hitte en vuur.
• Gooi de accu niet in het vuur – gevaar voor explosie!
• Gebruik geen kapotte of vervormde accu's.
• Gebruik alleen originele specifieke Numatic apparaten om accu's op te laden en te ontladen.
• Gebruik uitsluitend een externe voeding met de volgende specificaties: 100-240 V \~ 6,8 A.

OPSLAG:

• Goed werkende accu's moeten droog worden bewaard in een beschermende omgeving waar geen zonlicht of directe warmtebron aanwezig is.
• De temperatuur mag niet hoger dan 40°C worden, en bij voorkeur niet boven 25°C om een goede werking te waarborgen.
• De opslagruimte moet een lage luchtvochtigheid hebben en mag geen stoffige of corrosieve atmosfeer hebben.
• Een voorbeeld van een goed beschermde zone met een kooi die de accu's tegen beschadiging beschermt, waarbij de accu's in een beschermende bak zijn opgeslagen om ze tegen hitte, stoten en gemorste of uitgelopen vloeistoffen te beschermen.
• Wees bij het rijden/manoeuvreren met vorkheftrucks of palletwagens altijd voorzichtig om beschadiging van de accu's te voorkomen.
• Als een goed werkende accu op enig moment verkeerd wordt behandeld of blootgesteld wordt aan omstandigheden waardoor deze beschadigd kan raken (zie gebruiksaanwijzing), dient de accu als defect te worden beschouwd en dienen de procedures vanaf punt 1 aan de ommezijde te worden uitgevoerd.

• Er kan elektrolyt vrijkomen uit beschadigde accu's. Vermijd aanraking.
• Bij aanraking van elektrolyt kunnen huidirritatie, brandwonden en chemische brandwonden ontstaan.
• Als vloeistof in contact komt met de ogen, roep dan de hulp van een arts in.
• Vermijd inademing van bijtende dampen die zich vormen of die vrijkomen
• Waarschuwing - Brandgevaar - Deze accu bevat geen onderdelen die door de gebruiker gerepareerd kunnen worden.

4. MAATREGELEN VOOR EERSTE HULP

NL

Bij het in aanraking komen met vrijgekomen elektrolyt of elektrolytdampen:

• Contact met de ogen – spoel de ogen gedurende ten minste 15 minuten met ruime hoeveelheden schoon water, maar zonder te wrijven; raadpleeg een arts.
• Contact met de huid – was aangedane plekken op de huid met ruime hoeveelheden water en zeep; raadpleeg een arts indien de irritatie aanhoudt.
• Inademing – zorg onmiddellijk voor frisse licht of dien zuurstof toe en raadpleeg een arts.
• Inname – raadpleeg onmiddellijk een arts indien elektrolyt wordt ingeslikt.

Informatie voor artsen:

- Bevat bijtende alkalische elektrolyten in cellen met lithiumijzerfosfaat - GEEN LITHIUMMETAAL OF LITHIUMLEGERINGEN.

5. MAATREGELEN VOOR BRANDBESTRIJDING

NL

• In geval van brand – Blijf uit de buurt van dampen en gassen die ontstaan; houd rekening met de windrichting. Breng, als dat zonder gevaar mogelijk is, accu's uit de buurt van de brand. In principe is koelen en blussen met water mogelijk, maar dat mag alleen worden gedaan door getraind personeel en met voldoende water.
• Blus in geval van onduidelijkheid over de risico's alleen met ABC-poeder-blussers (vooral geschikt zijn klasse D-blussers voor branden waar metalen bij betrokken zijn).
• Brandweerlieden mogen de brand alleen benaderen in beschermende kleding en met onafhankelijke beademingsapparatuur.
• Zodra de brand is geblust, geldt dat het gebied moet worden bewaakt (door een brandwacht) en gereinigd door getraind personeel met geschikte uitrusting. Brandresten moeten op juiste wijze verzameld en opgeruimd worden.

6. BEPERKING VAN BLOOTSTELLING, PERSOONLIJKE BESCHERMING

NL

Bescherming van de luchtwegen:

• Zorg bij ontluchting van de accu voor zo veel mogelijk ventilatie. Ontlucht accu's niet in beperkte ruimten.
• Bescherming van de luchtwegen is niet nodig onder omstandigheden van normaal gebruik.

Ventilatie:

- Niet nodig onder omstandigheden van normaal gebruik.

- Niet nodig onder omstandigheden van normaal gebruik.

Andere beschermende kleding of uitrusting:

• Niet nodig onder omstandigheden van normaal gebruik.
• Persoonlijke bescherming wordt aanbevolen bij het ontluchten van accu's: Bescherming van de luchtwegen, beschermende handschoenen, beschermende kleding en een veiligheidsbril met zijschilden.

7. TOEVALLIG VRIJKOMEN VAN ELEKTROLYT

NL

Verwijdering – Draag beschermende uitrusting, veeg schoon met absorberend materiaal en verwerk als gevaarlijk afval op inzamelpunten voor gevaarlijk afval volgens nationaal geldende voorschriften.

8. WAT U MOET DOEN

NL

• Uitsluitend NUMATIC-accu's gebruiken in NUMATIC-apparaten en de accu's uitsluitend opladen met NUMATIC-laders.
• Accu opladen vóór gebruik.
• De accu buiten bereik van kinderen opbergen.
• Bescherm het apparaat tegen regen – dompel het niet onder in vloeistoffen.
• Bescherm het apparaat tegen direct zonlicht, hitte en open vuur.
• Houd een accu die niet in gebruik is uit de buurt van metalen voorwerpen (zoals spijkers, munten en sieraden).
• Volg de aanwijzingen voor afvalverwerking van de fabrikant op en ook eventuele interne aanwijzingen voor afvalbeheer.
• Gebruik en bewaar de accu bij een temperatuur die binnen het temperatuurbereik ligt (zoals aangegeven in de temperatuurtabel)
• Schakel de accu altijd uit met de knop door deze 6 seconden ingedrukt te houden, voordat u de accu loskoppelt en hanteert.
• Om de accu te activeren / in te schakelen houdt u de bovenste knop 6 seconden ingedrukt of laadt u de accu op met originele specifieke Numatic opladers.
• Houd rekening dat er kortsluiting kan ontstaan door metalen voorwerpen bij de polen van het apparaat met accuvoeding of de accu zelf.

Waarschuwing: De accu mag alleen worden opgeladen met de Numatic oplader die bij het product is geleverd en onder GEEN beding mag een andere oplader worden gebruikt die niet van Numatic is, omdat het risico bestaat dat de accu ernstig beschadigd raakt en er brand ontstaat.

"Als batterijen worden blootgesteld aan temperaturen buiten de normale waarden, zal automatische uitschakeling plaatsvinden. Laat de batterijen onder deze omstandigheden enkele uren acclimatiseren bij kamertemperatuur (18°C – 22°C) om de batterij te laten herstellen

9. WAT U NIET MOET DOEN

NL

• De accu in het vuur gooien – gevaar voor explosie!
• Een kapotte, beschadigde of vervormde accu gebruiken.
• Een accu openmaken, beschadigen of laten vallen.
• De accu blootstellen aan microgolven of hoge druk.
• De polen van de accu overbruggen (kortsluiten) met metalen voorwerpen omdat daardoor de accu beschadigd kan raken.
• Accu's vervoeren in metalen containers.
• De accu blootstellen aan hoge temperaturen, zoals direct zonlicht.
• Accu's of de apparatuur waarin ze zijn geplaatst, platdrukken, openbreken of beschadigen.

10. INLEVERING BIJ DISTRIBUTEUR / AFVALVERWERKING

NL

• Op basis van de Accurichtlijn nemen de fabrikanten de verantwoordelijkheid op zich voor de financiering van de inzameling, verwerking en recycling van batterijen die in apparaten worden gebruikt. Daartoe moeten de accu's voor verwijdering worden ingeleverd bij de inzamelsystemen die daarvoor overeenkomstig de nationale wetgeving zijn opgezet. Verwijdering van accu's samen met huishoudelijk afval is verboden; accu's moeten gescheiden worden ingezameld, afhankelijk van het type.
• Breng de accu voor afvalverwerking kosteloos terug naar uw NUMATIC-servicecentrum of lever de accu in bij een geschikt openbaar inzamelpunt.

11. ACCU'S OPLADEN

NL

- De oplader is uitsluitend bestemd voor gebruik in de machine waarin hij is geïnstalleerd. De oplader is bedoeld voor gebruik met het meegeleverde afneembare netsnoer, de voedingseenheid kan op verschillende spanningen werken zonder dat de gebruiker deze hoeft in te stellen. Als de oplader beschadigd is of niet meer oplaadt, breng hem dan terug naar het servicecentrum.

LET OP!

• Controleer het netsnoer regelmatig op tekenen van beschadiging.
• Gebruik geen beschadigde apparaten.
• Als het netsnoer van de oplader beschadigd is, moet hij worden vervangen door een origineel NUMATIC netsnoer dat verkrijgbaar is bij de fabrikant of onderhoudsmedewerker.

12. GARANTIE

NL

Garantie lithium-ion-accu

Garantie: Commercieel gebruik

a. Accu's hebben standaard een garantie voor (3 jaar), mits alle regels voor accu-onderhoud worden nageleefd. *Let op: Numatic-dealers buiten het Verenigd Koninkrijk kunnen langere garantieperioden bieden. Neem contact op met uw lokale Numatic-dealer voor informatie over de aankoop van uw product.

b. Om garantie te claimen, moeten de volgende gegevens worden verstrekt
i. Serienummer van de machine
ii. Datumcode van de accu
iii. Aankoopdatum
iv. Bewijs van aankoop
v. Onderhoudsgeschiedenis en laadregime

De garantie vervalt als u niet de juiste Numatic-oplader gebruikt.

Numatic® INTERNATIONAL LTD Chard Somerset TA20 2GB, United Kingdom 851P Rechargeable Li-ion Battery Pack: RyPZ1/453/35(65)FJN-20-60/93 Voltage 25.8V [Capacity 90Ah] | Energy 1280Wh [LFP28148129] | P/N 011048 CAUTION: Risk of fire and burns. Do not open, crash, heat above 480°C or intermediate. Follow manufacturer instruction, read instructions before use. Charge only with Numatic specific charger. Max charge current 25A. Max charge to range 28.8V, maximum 100% to the risk of injury, user must read Instruction manual. May cause heat, explosion and fire. ATTENTION: Roques d'incendre et de brûleurs, ne pas ouont, denser, chauffer à plus au-delà. Suivre, des instructions du fabricatant, l'ouvrant les instructions d'utilisation. Charge uniquement avec le charge spécifique Numatic. Caurent de charge max. 25A, tension de charge max. 28.8K. Assistissement - Put provenir les blessures, clathèqueur dont le menué d'utilisation. Peut causer de la chaleur, de l'explosation et un incendre. UK CA MADE IN CHINA Manufacturer: Shenzhen Ace Battery Co.,Ltd.

ZP19006-01FYYWW00001

Serienummer Productieweek Productiejaar

1. BATERIAS COM DEFEITO

PT

Model - TBL 4045 (model zonder tractie)
Borstelmotor Zuigmotor	Borstelafmetingen Padafmetingen Oplader
300 W 400 W 450	mm 400 mm 20 Amp
Beveiligingsklasse Borstelsnelheid Inhoud watertank Vloeistofstroom Trillingen armen/handen
IPX4 140 TPM 40	L 0 - 2 L/Min		≤2.5m/s			2
Borsteldruk	Afmetingen
25 g/cm2	Breedte = 470 mm (805 mm) / Lengte = 1070 mm (1155 mm) / Hoogte = 1160 mm
50 Ah
Nettogewicht	Bruto gewicht (Vol)	Geluidsdruk	Looptijd		Maximale hellingshoek	Oplaadduur
119.3 kg	159.3 kg	LpA ≤ 70 dB(A)	Gemiddeld 1 uur 40 min.		Schrobben 9 %	2.5 uur
100 Ah
Nettogewicht	Bruto gewicht (Vol)	Geluidsdruk	Looptijd		Maximale hellingshoek	Oplaadduur
130.64 kg	170.64 kg	LpA ≤ 70 dB(A)	Gemiddeld 3 uur 10 Min		Schrobben 9 %	5 uur

Model - TBL 4055 (model zonder tractie)
Borstelmotor Zuigmotor	Borstelafmetingen Padafmetingen Oplader
300 W 400 W 550	mm 508 mm 20 Amp
Beveiligingsklasse Borstelsnelheid Inhoud watertank	Vloeistofstroom Trillingen armen/handen
IPX4 140 TPM 40	L 0 - 2 L/Min		≤2.5m/s			^2
Borsteldruk	Afmetingen
24 g/cm ^2	Breedte = 560 mm (948 mm) / Lengte = 1115 mm (1200 mm) / Hoogte = 1160 mm
50 Ah
Nettogewicht	Bruto gewicht (Vol)	Geluidsdruk		Looptijd	Maximale hellingshoek	Oplaadduur
113.85 kg	153.85 kg	LpA ≤ 70 dB(A)		Gemiddeld 1 uur 38 min.	Schrobben 9 %	2.5 uur
100 Ah
Nettogewicht	Bruto gewicht (Vol)	Geluidsdruk		Looptijd	Maximale hellingshoek	Oplaadduur
124.65 kg	164.65 kg	LpA ≤ 70 dB(A)		Gemiddeld 3 uur 9 Min	Schrobben 9 %	5 uur

Model - TBL 4055T (modellen met tractie)
Borstelmotor Zuigmotor	Borstelafmetingen Padafmetingen Oplader
300 W 400 W 550	mm 508 mm 20 Amp
Beveiligingsklasse Borstelsnelheid Inhoud watertank Vloeistofstroom Trillingen armen/handen
IPX4 140 TPM 40	L 0 - 2 L/Min		≤2.5m/s			^2
Borsteldruk	Afmetingen
24 g/cm ^2	Breedte = 560 mm (948 mm) / Lengte = 1115 mm (1200 mm) / Hoogte = 1160 mm
50 Ah
Nettogewicht	Bruto gewicht (Vol)	Geluidsdruk		Looptijd	Maximale hellingshoek	Oplaadduur
123.83 kg	163.83 kg	LpA ≤ 70 dB(A)		Gemiddeld 1 uur 33 min.	Schrobben 9 %	2.5 uur
100 Ah
Nettogewicht	Bruto gewicht (Vol)	Geluidsdruk		Looptijd	Maximale hellingshoek	Oplaadduur
134.71 kg	174.71 kg	LpA ≤ 70 dB(A)		Gemiddeld 3 uur 04 Min	Schrobben 9 %	5 uur
Modelo – TBL 4045 (Modelos sem tração)
Motor de escovas Motor	de vácuo Tamanhos de escovas Tamanhos de discos Carregador
300 W 400 W 450	mm 400 mm 20 Amp
Classe de proteção	Rotação das escovas	Capacidade de água	Caudal de fluido	Vibração da mão e do braço
IPX4 140 RPM 40	L 0 - 2 L/Min ≤2.5m/s			2
Pressão da escova	Dimensões
25 g/cm2	Largura = 470 mm (805 mm) / Comprimento = 1070 mm (1155 mm) / Altura = 1160 mm
50 Ah
Peso líquido	Peso bruto (abastecida)	Nível de pressão sonora	Tempo de funcionamento	Gradiente de declive máximo		Tempo de recarga
119.3 kg	159.3 kg	LpA ≤ 70 dB(A)	Média de 1 h 40 min	Lavagem 9 %		2.5 h
100 Ah
Peso líquido	Peso bruto (abastecida)	Nível de pressão sonora	Tempo de funcionamento	Gradiente de declive máximo		Tempo de recarga
130.64 kg	170.64 kg	LpA ≤ 70 dB(A)	Média de 3 h 10 min	Lavagem 9 %		5 h

Onderdeelnr. BORSTELS		Onderdeelnr. VLOERWISSER
918294 Ten	-Tec-borstel 450 mm	900521 650 gebogen vloerwisser (4045G)
606204 Nyloscrub-borstel 450 mm		900522 750 gebogen vloerwisser (4045G)
606306 Longlife-borstel (450mm)		900518 650 wissers vloerelement - Groen PU
900525 NuLoc2 Drive Board 400 mm		900519 750 wissers vloerelement - Groen PU
606401 Schijfplaat Padloc (400mm)		206953 Borgpen
918295 Ten	-Tec-borstel 550 mm	Onderdeelnr. FILTERS
606550 Nyloscrub-borstel 550 mm 208888 Schoonwaterfilter
606551 Longlife-borstel (550MM)		208890 Doorzichtige bak schoonwaterfilter
900526 NuLoc2 aandrijfschijf 500 mm 237268 Vuldopdeksel
Onderdeelnr. SLANGEN 577839 Scheider
213058 Zuigslang 207128 Vuldopfilter
280019 Slang vloerelement 206265 Trechterfilter
280018 Afvoerslang - Bovenste tank 207000 Filtermandje
213025 Afvoerslang - Onderste tank 208830 Pakking schoonwaterfilter
208960 Vulslang - Onderste tank 208827 Behuizing schoonwaterfilter
237718 Slanggeleider		208889 Schoonwaterfiltergaas
206111	Afsluiting afvoer-/vulslang - Onderste tank

Voor optimaal resultaat, beveelt Numatic International Ltd het gebruik van de volgende accu's aan in de Twintec-machines.

Machine-		Door Numatic aanbevolen accu				Onderdeelnummer
TBL4045 / 4055 / 4055T		NX1K LFP-accutype (Li-ion)				911948
Merk	Voltage		Capaciteit/energie	Gewicht	Afmetingen
NX1K-accu	25.6 V		50 Ah/1280 Wh	10.8 kg	315 mm (L) x 132 mm (B) x 185 mm (H)

Problemen oplossen

PROBLEEM	OORZAAK	OPLOSSING
De machine werkt niet	Laag acculaadniveau Laad accu's op (pag. 64-69)
De zuiger werkt niet	Vuilwatertank is vol	Maak de vuilwatertank leeg (pag. 52-57)
Water wordt slecht opgezogen Vuit	Iwatertank is volZuigslang is verstopt/geblokkeerdSlangaansluitingen zitten losFiltermandje is verstopt/geblokkeerdFilter scheider is verstoptScheider is slecht afgedichtAfdichting scheider beschadigdZuigslang gescheurd / beschadigdWissers vloerelement beschadigdLaag acculaadniveau	Maak de vuilwatertank leeg (pag. 52-57)Verwijder en maak schoon (pag. 52-57)Druk de aansluitingen goed aan (pag. 28-33)Verwijder en maak schoon (pag. 52-57)Verwijder en maak schoon (pag. 52-57)Maak schoon en plaats terug (pag. 52-57)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Laad de accu's op (pag. 64-69)
Borstel-/schrobfunctie werkt niet	Geen borstels gemonteerd	Controleer en monteer (pag. 23-27)
Geen of weinig watertoevoer	Schoonwatertank leegFilter schoonwatertank verstoptWatertoevoer niet ingeschakeldBorstelplaat omhoog	Vul de schoonwatertank (pag. 34-39)Verwijder en maak schoon (pag. 52-57)Schakel de watertoevoer in (pag. 23-27)Laat borstelplaat zakken (pag. 23-27)
De machine “stopt” gewoon tijdens het werken	Borstelsysteem te zwaar belast	Verminder de belasting, zodat die afgestemd is op het vloertype waarop wordt gewerkt.

Waarschuwing Breng geen vervangende zekeringsverbinding aan met een hogere waarde dan de waarde die op het label van de zekering staat vermeld.

Vennootsweg 15, 2404 CG, Alphen aan den Rijn, NEDERLAND

Tel: [phone] numatic.nl

Numatic International Schweiz AG.
