KÄYTTÖOHJE TBL4045 Numatic

Alkuperäisen käyttöohjeen käännös

HUOMIO, Lue ohjeet ennen koneen käyttöä.

Koneen yleiskuva ....Sivut 9-12

Ohjauspaneelin osat ....Sivut 13-16

Koneen valmisteluohje ....Sivut 17-22

Harjakotelon nosto/lasku ....Sivut 23-27

Harjan/lautasen asennus ....Sivut 23-27

Lattiatyökalun asennus ......Sivut 28-33

Letkunohjaimen asennus ....Sivut 28-33

Puhdasvesisäilion täyttö ....Sivut 34-39

Kahvan korkeuden säätö ....Sivut 34-39

Lattiatyökalun nostaminen/laskeminen......Sivut 40-45

Puhdistusasetusten määritys....Sivut 40-45

Harjapaine Sivut 40-45

Lattiatyökalun automaatti-irrotus ....Sivut 46-51

Koneen käyttö ....Sivut 46-51

Säännöllinen huolto ....Sivut 52-57

Lattiatyökalun lapojen vaihto ....Sivut 58-63

Koneen lataus ......Sivut 64-69

Akkujen ylläpito ....Sivut 64-69

Latausvalon ilmaisut ....Sivut 70-80

Rullaustilatoiminto ....Sivut 70-80

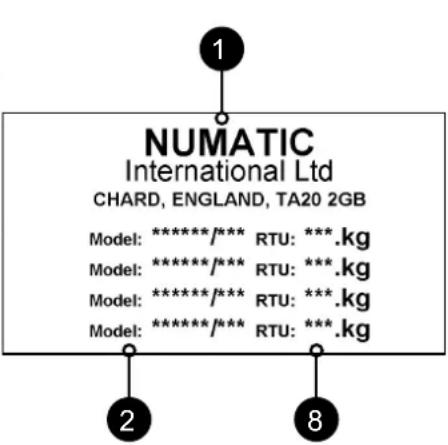

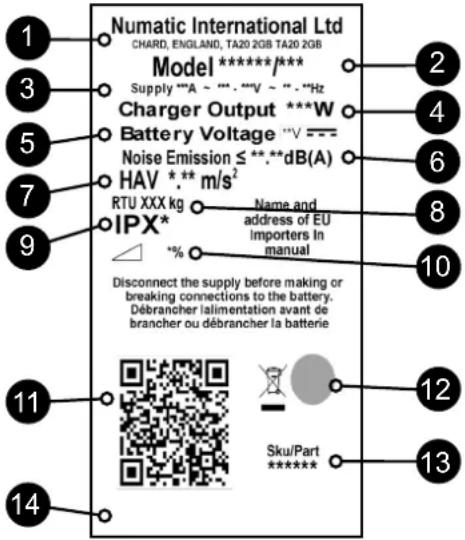

Arvokilpi, henkilönsuojaimet ja Kierrätys ......Sivu 108

Yhdistelmäkoneen tiedot ....Sivut 109–110

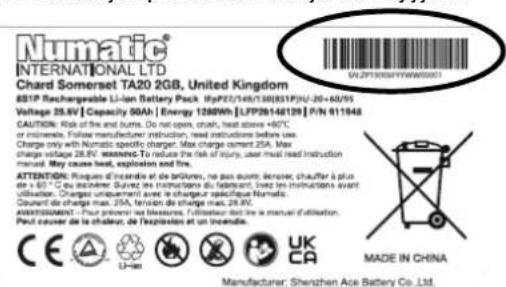

Akun tiedot ....Sivut 114/

142-1

Kytkentäkaavio Sivu 148

Tekniset tiedot ....Sivu 158

Suositellut varaosat Sivu 169

Vianmääritys Sivu 169

EU:n vaatimustenmukaisuusasiakirja......Sivu 182

Yrityksen osoite Sivu 184

Oversigt over maskinen ....Side 9-12

Oversigt over kontrolpanel....Side 13-16

Poista pakkausmateriaalit, avaa pakkaus varovasti ja tarkista sen sisältö.

• Omistajan käyttöopas • Akun latausjohto • Harja • Lattiatyökalu • Harja/lautanen • Virta-avain
• Yksi 30 A:n sulake (harja) • Yksi 20 A:n sulake (alipainemoottori) • Yksi 2,5 A:n sulake • Maxi-sulakevedin

LÆS VENLIGST F∅R DU PÅBEGYNDER ARBEJDET

DA

1	Ohjauspaneeli
2	Yläsäiliön (likaveden) tyhjennysletku
3	Erotin
4	Yläsäiliö (likavesi)
5	Alasäiliö (puhdas vesi)
6	Harjakotelo
7	Puhtaan veden täyttöaukon korkki ja letku
8	Kotelon lukitusmekanismi
9	Akkutila
10	Virta-avain
11	Harja- ja alipainemoottorin sulake
12	Latausvalo
13	Laturin liitäntä
14	Lattiatyökalun alipaineletku
15	Alipaineletku
16	Lattiatyökalun nostovipu
17	Puhdasveden tason ilmaisin / poistoletku
18	Lattiatyökalun kiinnitysnupit
19	Puhtaan veden hana
20	Puhdasvesisäiliön suodatin

Fl: Jos laite vioittuu, ota yhteys Numatic-jälleenmyyjään.

TBL4045/TBL4055	1 Akkujen varaustason näyttö
	2 Tuntilaskuri
	3 Alipaineen merkkivalo
	4 Veden virtauksen avaus-/sulkupainike
	5 Kahvan asennon säätövipu
	6 Käynnistyskytkin
	7 Käynnistysliipaisimet
	8 Latauksen merkkivalo
	9 Latauspistoke
TBL4055T	1 Akkujen varaustason näyttö
	2 Tuntilaskuri
	3 Alipaineen merkkivalo
	4 Veden virtauksen avaus-/sulkupainike
	5 Nopeudensäädin
	6 Kahvan asennon säätövipu
	7 Käynnistyskytkin
	8 Nopeuden lisäysvivut
	9 Käynnistysliipaisimet
	10 Ajosuunnan kytkin
	11 Vedon tilan merkkivalo
	12 Latauksen merkkivalo
	13 Latauspistoke
	14 Hätäpysäytyskytkin

DA

Oversigt over kontrolpanel

Lue ennen laitteen käytön aloittamista. Poista pakkausmateriaalit, avaa pakkaus varovasti ja tarkista sen sisältö.

TBL:n sisällysluettelo

- Virta-avain • Yksi 30 A:n sulake (harja) • Yksi 20 A:n sulake (alipainemoottori) • Yksi 2,5 A:n sulake • Maxi-sulakevedin

Avaa sulakekotelon kansi ja asenna alipaine- ja harjasulakkeet (sisältyvät aloituspakkaukseen) kuvan mukaisesti sulakepidikkeisiin. (Kuvat 1, 2, 3).

Aktivoi akut lataamalla laite (4).

Avaa akkutila nostamalla yläsäiliökokoonpano siinä olevasta kahvasta.

Kun akut on aktivoitu, akkujen yläpuolella pitäisi palaa merkkivalo.

Käytä kahvoja ylälikasäiliön irrottamiseen.

Numatic International Ltd suosittelee käyttämään VAIN laitteen mukana toimitettuja 911948 NX1K LFP -litiumakkuja.

Varmista, että akkujen navat eivät kosketa metalliesineitä, kun akut ovat esillä.

Vain TBL4055T

Valitse ajosuunta eteenpäin ja hidas nopeus, paina ohjausliipaisimia (1) molemmin käsin, paina käynnistyskytkimiä (2) ja aja laite hitaasti pois lavalta. (kuva B)

Kun kone on ajettu pois lavalta ja pysäköity turvalliseen paikkaan, käännä virta-avain 0-asentoon (Pois).

Aseta virta-avain koneen takaosassa olevaan virtalukkoon ja kytke laitteeseen virta. (Kuva A)

Huomautus: Varmista kuljettaessasi laitetta, että kone on kiinnitetty huolellisesti eikä se pääse vahingossa liikkumaan.

Varmista ennen säätötoimia, että koneesta on katkaistu virta.

Harjakotelon nostaminen ja laskeminen

Kotelo kallistetaan ala-asentoon (käyttötilaan) Paina harjakotelon lukitustappia (kuva A) ja käännä harjakoteloa (kuvat B ja C). Harjakotelo siirretään yläasentoon (kuljetustilaan) nostamalla koteloa, jolloin jousikuormitteinen lukitustappi lukitsee kotelon yläasentoon.

Harjan/lautasen asennus ja vedensyötön kytkentä

TBL4045: 450 mm:n harja tai 400 mm:n lautanen.

TBL4055/TBL4055T: 550 mm:n harja tai 508 mm:n lautanen.

Sisältää Nuloc-harjajärjestelmän.

Harjat asennetaan työntämällä ja lukitsemalla ne paikalleen kääntämällä, joten niiden asennus ja irrotus on yksinkertaista.

Liu'uta harja/lautanen harjakotelon alle.

Työnnä harja/lautanen Nuloc-käyttöistukkaan ja lukitse harja/lautanen paikalleen kiertämällä.

Käytettyjen harjojen vaihdon yhteydessä on suositeltavaa käyttää suojakäsineitä.

Avaa puhtaan veden hana.

Lattiatyökalun asennus

Lattiatyökalu on suunniteltu nopeasti asennettavaksi, minkä ansiosta lastalapa voidaan vaihtaa helposti ja irtoaa automaattisesti, jos se osuu johonkin kuljetuksen aikana.

Huomautus: Lattiatyökalu on helpompi asentaa, jos koneen paino on harjan varassa. Harja on asennettava ensin.

Asenna lattiatyökalu ja kiristä se kiinnitystapeilla.

Työnnä liankeräysputki lattiatyökaluun ja varmista, että se on tiukasti paikallaan.

Huomautus: ÄLÄ työnnä alipaineletkua lattiatyökaluun lattiatyökalun ollessa nostettuna.

Lattiatyökalu nostetaan kuljetusta varten ja lasketaan puhdistusta varten koneen takana olevalla nostokahvalla.

Lattiatyökalun lavojen asennusohjeet ovat sivulla 58-63.

Letkunohjaimen asennus

Alipaineletkussa on U-mutkapidike, jolla letkuun voidaan luoda U-mutka. Mutka estää vettä valumasta ulos letkusta, kun alipaine poistetaan käytöstä. Jos U-mutkapidike on jostain syystä poistettava, muista aina varmistaa, että pidike kiinnitetään takaisin kunnolla ennen käytön jatkamista.

Asenna alipaineletku uudelleen lattiatyökaluun, kun olet valmis.

Huomautus: ÄLÄ työnnä alipaineletkua lattiatyökaluun lattiatyökalun ollessa nostettuna.

Puhdasvesisäiliön täyttö

Täytä puhdasvesisäiliö hanaan tai vesiletkuun liitetyllä FLEXI-FILL-putkella (kuvat A ja B).

Säiliö voidaan myös täyttää ämpärillä tai sopivalla astialla avaamalla suuri korkki (kuva C).

Täytä puhdasvesisäiliö MAX-merkintään asti, mukaan lukien mahdolliset puhdistuskemikaalit. Noudata kemikaalin valmistajan ohjeita.

Puhtaan veden määrä voidaan tarkistaa koneen takana olevasta läpinäkyvästä tyhjennysletkusta (kuva D).

Huomautus: Puhdasvesisäiliön täyttämisen aikana on huolehdittava, että säiliöön ei pääse täyttämisen yhteydessä likaa, lehtiä, hiuksia tai muita epäpuhtauksia. Jos täyttämiseen käytetään ämpäriä tai muuta astiaa, sen on oltava puhdas.

Terveydelle vaarallisten aineiden valvonta (COSHH)

Paras tulos saadaan käyttämällä automaattisiin yhdistelmäkoneisiin tarkoitettua vaahtoamatonta kemikaalia, joka on laimennettu valmistajan ohjeiden mukaisesti. Lisätietoja vaarallisista aineista on Internetissä olevissa terveyttä ja turvallisuutta koskevissa ohjeissa.

Kemikaalien käsittely ja sekoittaminen

Kemikaalien valmistajan turvallisuusohjeita on aina noudatettava.

Koneessa saa käyttää vain automaattisiin yhdistelmäkoneisiin tarkoitettuja kemikaaleja.

Kahvan korkeuden säätö

Laske kahva sopivaan käyttöasentoon kahvan asennon säätövivulla.

TÄRKEÄÄ

Konetta ei saa käyttää perehtymättä ensin huolellisesti käyttöoppaaseen.

Kone voidaan nyt kuljettaa puhdistettavalle alueelle.

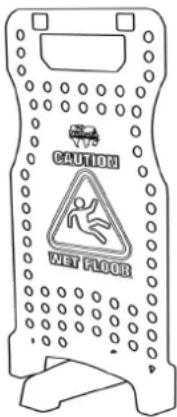

Aseta tarvittavat varoituskyltit paikoilleen ennen puhdistustyön aloittamista. Lakaise myös lattia tai pyyhi se pölymopilla.

Lattiatyökalun nostaminen ja laskeminen

Lattian valmistelun jälkeen (lisätietoja on edellisessä osassa) puhdistusasetukset voidaan määrittää olosuhteiden mukaisiksi säätimien avulla.

Varmista ennen asetusten määrittämistä, että harjakotelo on laskettu alas. Siirrä lattiatyökalun vipu ala-asentoon.

Huomautus: älä peruuta konetta, kun lattiatyökalu on ala-asennossa, koska muutoin lavat voivat vaurioitua.

Puhdistusasetusten määritys

Aseta virta-avain koneen takaosaan ja käännä se ON-asentoon.

Tarkista akun varaustaso vetämällä liipaisinta (A) tai painamalla painiketta (B).

Säädä veden virtausta hanapainikkeen avulla.

Harjapaine

Laite on suunniteltu toimimaan parhaalla mahdollisella harjapaineella 50 Ah:n malliin lisätyllä painolla 100 Ah:n mallin lisäakun sijaan.

TÄRKEÄÄ

Jos harjamoottori ylikuormittuu toistuvasti, kokeile erityyppisen harjan käyttämistä

Raskas harjakuormitus vähentää akun jäljellä olevan varauksen kestoa.

inbetjening

Lattiatyökalun voi irrottaa.

Sen ansiosta eteenpäin kuljettaessa esteeseen osuva lattiatyökalu irtoaa turvallisesti pidikkeestään.

Lavan kiinnittäminen uudelleen pidikkeeseen: Löysää ensin lattiatyökalun rungon kiinnitysnuppeja. Liu'uta sitten lapa pidikkeeseen.

Kiristä kiinnitysnupit käsin.

VARMISTA, ETTÄ LATTIA LAKAISTAAN ENNEN PUHDISTUSTA JA ETTÄ TARVITTAVAT VAROITUSKYLTIT ON ASETETTU ESILLE.

Aseta virta-avain koneen takaosaan ja käännä se ON-asentoon 1.

Käynnistä alipaine (C) ja vesipumppu (D).

Käytä konetta puristamalla vipua (A) ja painamalla sitten keltaista vipua (B).

Kun vivut (A) vapautetaan, kone pysähtyy.

TBL4055T

Vain TBL4055T-malleissa voi valita ajosuunnan (F) ja halutun ajonopeuden (G) lattian tyypin ja likaantumistason mukaan.

Keskinopeus on paras puhdistusnopeus.

Käynnistä alipaine (C) ja vesipumppu (D).

Käytä konetta puristamalla vipuja (A) ja painamalla sitten keltaista vipua (B).

Kun vivut (A) vapautetaan, kone pysähtyy.

Nopeutta voidaan lisätä nopeuden lisäysvivuilla (E).

TBL4055T-yhdistelmäkoneessa on elektroninen jarrutusjärjestelmä.

Vapauta käsikäyttöinen käynnistys-/pysäytysliipaisin, niin kone pysähtyy.

Tässä koneessa on hätäpysäytyskytkin (H). Kone pysähtyy ja liikkuu eteenpäin, jos se törmää vahingossa kuljettajaan.

Kun olet nollannut tämän kytkimen, käynnistä laite uudelleen kääntämällä koneen takaosassa oleva virta-avain asentoon 0 ja sitten asentoon 1.

Sen jälkeen imevä lattiatyökalu kerää likaveden.

Tasainen puhdistustulos saavutetaan ajamalla jokainen puhdistusreitti 10 cm:n leveydeltä edellisen reitin päältä.

Konetta ei saa käyttää puhdistamiseen alustoilla, joiden kaltevuus on suurempi kuin koneeseen merkitty enimmäiskaltevuus.

Erittäin likaiset lattiat on puhdistettava kahteen kertaan.

Esipuhdista lattia ensin lattiatyökalu yläasennossa, anna kemikaalin vaikuttaa ja puhdista alue toisen kerran lattiatyökalu laskettuna.

Jos lattiaan tulee juovia, puhdista lattiatyökalun lavat.

Huomautus: Käännöksissä ja esteiden ympäri ajettaessa on hidastettava ajonopeutta.

inbetjening

Tyhjennä likavesisäiliö käytön jälkeen tyhjennysletkun avulla ja huuhtele se puhtaalla vedellä.

Irrota seuraavaksi lattiatyökalun alipaineletku ja huuhtele se puhtaalla vedellä.

Tyhjennä seuraavaksi puhdasvesisäiliö tyhjennysletkulla ja huuhtele se puhtaalla vedellä.

Vedä yläsäiliön erottimen pidikkeitä ylös- ja sisäänpäin ja irrota erotin (kuva 1).

Erottimessa on tiivistekumi, joka on tarkastettava jokaisen puhdistuksen yhteydessä.

Huuhtele erotin puhtaalla vedellä, irrota alipainesuodatin ja puhdista ja tarkista se vaurioiden varalta. (kuva 2).

TÄRKEÄÄ

Konetta ei saa käyttää ilman suosituksen mukaista suodatinta, sillä kone voi muuten vaurioitua. Irrota roskasuodatinkori, huuhtele puhtaalla vedellä ja asenna takaisin paikalleen. (kuva 3)

TÄRKEÄÄ

Jos roskasuodatin tukkeutuu, alipaineen teho voi heikentyä.

Vasemmalla puolella on puhdasvesisuodatin. Varmista aina ennen tämän suodattimen poistoa, että puhdasvesisäiliö on tyhjä.

Huomautus: suodattimeen pääsee helpommin käsiksi, kun nostat harjakotelon.

työkalun lapojen vaihto

Varmista ennen huoltotoimia, että koneesta on katkaistu virta.

Puhdista lattiatyökalu poistamalla varmistustappi ja vetämällä työkalu irti pidikkeestä.

Huuhtele lattiatyökalun osat puhtaalla vedellä ja aseta ne takaisin paikoilleen.

Tarkista säännöllisesti, että lattiatyökalun lavoissa ei ole kulumia eikä vaurioita.

Lavat on helppo irrottaa: Irrota neljä kiinnitystappia, käännä lattiatyökalu ylösalaisin ja irrota lavan pidike rungosta.

Irrota lavat kiinnitysulokkeista, tarkasta lavat ja vaihda ne tarvittaessa.

Takaisin kiinnittäminen tapahtuu päinvastaisessa järjestyksessä.

Lattiatyökalun osat

1. Kiinnitystapit, 4 kpl
2. Etulapa (uritettu)
3. Lavan pidike
4. Takalapa
5. Lattiatyökalun runko

Huomautus: lavat on suunniteltu käännettäviksi toisinpäin, mikä pidentää niiden käyttöikää.

ista ennen lataamista, että koneesta on katkaistu virta.

1. Akkujen varaustason ilmaisin näyttää akkujen varauksen määrän. Kun akut ovat täynnä, ilmaisimen kaikki merkkivalot palavat.
2. Kun konetta käytetään ja akut tyhjenevät, ilmaisimen valot sammuvat oikealta alkaen. Jos koneen akut ovat tyhjentyneet niin paljon, että vain yksi tai kaksi merkkivaloa palaa, akut on ladattava pian.
3. Kun akut ovat melkein tyhjiä, viimeinen merkkivalo alkaa vilkkua. Käyttäjän on tällöin vietävä kone sopivaan latauspisteseen. Kun akkukuvake alkaa vilkkua, alipaine- ja harjamoottorit sammutetaan, ja käyttäjän on ladattava laite.

Vaihtoehtoinen näyttö

Kun viimeinen punainen merkkivalo alkaa vilkkua, alipaine- ja harjamoottorit sammutetaan, ja käyttäjän on ladattava laite.

LFP-akut on koteloitu, ja niitä ei tarvitse huoltaa koneen käyttöiän aikana.

Koneessa oleva laturi valvoo automaattisesti lataamista ja siirtyy ylläpitolataustilaan, kun akut on ladattu täyteen. Ylläpitolataus pitää LFP-akut hyvässä kunnossa. Kone on jätettävä ylläpitolataukseen yön tai viikonlopun ajaksi vähintään kerran kuukaudessa tai tarvittaessa useammin.

Kytke latauspisteeseen maassasi käytettävä latausjohto.

Koneen latausliitäntä on koneen takaosassa ohjauspaneelin alla.

Kytke sopivaan virtalähteeseen.

Kun verkkovirta on kytketty, punainen latauksen merkkivalo syttyy.

Koneen täysin tyhjät akut latautuvat täyteen noin 8 tunnissa.

Kun akut ovat täynnä, irrota latausjohto virtalähteestä ja koneesta.

Akkujen ylläpito

Koneen tehokkaan toiminnan ja mahdollisimman pitkän akkujen käyttöiän voi varmistaa noudattamalla seuraavia yksinkertaisia ohjeita.

Normaalissa päivittäisessä käytössä:

Lataa akut täyteen jokaisen käyttökerran jälkeen koneen käyttöajasta riippumatta.

On suositeltavaa liittää kone sähköverkkoon yön ajaksi vähintään kerran kuukaudessa. Kaapelia ei tarvitse irrottaa akun latauduttua täyteen. Älä jätä konetta tyhjentyneeseen tilaan.

Tarkista, että akkujen liitännät ovat tiukalla ja että ne eivät ole syöpyneet.

lning af maskinen

Latausvalon ilmaisut

Signaali(merkkivalo)	Selitys
Punainenmerkkivalo palaa	Ensimmäinen vaihe (vakiovirtatila)
Oranssimerkkivalo palaa	Toinen vaihe (vakiojännitetila)
Vihreämerkkivalo palaa	Kolmas vaihe (vakiojännitetila): lataus valmisKun akku on ladattu täyteen, laturi siirtyy ylläpitolataustilaan, jotta akkujen välillä säilyy hyvä tasapaino.
Punainenmerkkivalovilkkuuja sitä seuratauko	Tuuletin lukittu > 1 välähdys taukojen välillä.Ylijännitesuoja / annon oikosulku / kytkentä akun vääriin napoihin >2 välähdystä taukojen välillä.Ylikuumenemisen suoja > 3 välähdystä taukojen välillä.Latausaika on kestänyt yli 16 tuntia vaiheessa 1 tai 2 > 4 välähdystä taukojen välillä.
	Tila	PUNAINENMERKKIVALO	KELTAINENMERKKIVALO	VIHREÄMERKKIVALO
	Esilatauksen aikakatkaisu	Vilkkuu 4 kertaa		O
	CC-aikakatkaisu		O
	CV-aikakatkaisu		O	O
	Akun irrotus

Tila	PUNAINEN MERKKIVALO	KELTAINEN MERKKIVALO	VIHREÄ MERKKIVALO
Esilatauksen aikakatkaisu	Vilkkuu 4 kertaa		○
CC-aikakatkaisu		○
CV-aikakatkaisu		○	○
Akun irrotus

Huomautus: Lataa koneen akku täyteen viimeisen käyttökerran jälkeen. Älä jätä konetta tyhjentyneeseen tilaan.

Epätavallisissa tilanteissa,

kuten jätettäessä kone tyhjentyneeseen tilaan joksikin aikaa, suosittelemme seuraavien ohjeiden noudattamista:

Ylläpitolataus pitää LFP-akut hyvässä kunnossa.

Kone on jätettävä ylläpitolataukseen yön tai viikonlopun ajaksi vähintään kerran kuukaudessa.

Akut on ladattava täyteen käyttöönottoa edeltävänä päivänä.

Rullaustilatoiminto

Koneessa on rullaustoiminto, jonka avulla konetta voidaan tarvittaessa siirtää manuaalisesti.

Moottorijarru sijaitsee koneen oikealla puolella takapyörän lähellä.

Käynnistä vetojärjestelmä nostamalla varsi yläasentoon (kuva 1). Vapauta vetojärjestelmä laskemalla varsi (kuva 2).

Moottorijarru on vapautettu. Kone on nyt rullaustilassa.

KONEEN ON OLTAVA VAAKASUORALLA ALUSTALLA ENNEN JARRUN VARREN VAPAUTTAMISTA. JARRUA EI SAA VAPAUTTAA, JOS KONE ON KALTEVALLA ALUSTALLA.

Huomautus: Koneen vetotoiminnot eivät toimi rullaustilassa.

Voimansiirto on muistettava kytkeä uudestaan, kun määränpää on saavutettu ja ennen kuin konetta käytetään jälleen.

DA

Arvokilpi
1 Yrityksen nimi ja osoite
2 Koneen kuvaus
3	Virransyöttö/jännite/vaihtovirta/taajuus
4 Laturin lähtö
5 Akun jännite
6 Meluluokitus
7 Käden-käsivarren tärinä
8 Palno (käyttövalmiina)
9 Kotelointiluokka
10 Enimmäiskaltevuus
11 QR-koodi
12 WEEE-logo/hyväksynnät
13 SKU / Osa
14 Koneen vuosi/viikko, sarjanumero

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model ****/*** Supply ***A - **- *V - *- *Hz Charger Output ***W Battery Voltage ***V ---* Noise Emission ≤ **.**dB(A) HAV *.* m/s² RTU XXX kg Name and address of EU Importers In manual IPX* % Disconnect the supply before making or breaking connections to the battery. Débrancher alimentation avant de brancher ou débrancher la batterie Sku/Part ****** 14 12 13

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg 2 8

SER (sähkö- ja elektroniikkalaiteromu)

Yhdistelmäkoneen lisätarvikkeet ja pakkausmateriaalit on lajiteltava kierrätystä varten.

Koskee vain Yhdistynyttä kuningaskuntaa ja EU-maita.

Yhdistelmäkonetta ei saa hävittää kotitalousjätteen mukana

Euroopan sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2012/19/EU ja sen kansallisten sovellusten mukaan.

Käytöstä poistettavien yhdistelmäkoneiden sisältämät materiaalit on lajiteltava ja toimitettava kierrätykseen.

Henkilönsuojaimet, joita saatetaan tarvita joissain tilanteissa.

Kuulonsuojaimet Turvajalkineet Päänsuojaimet Suojakäsineet
Pöly- ja allergeeni-suojaus	Silmiensuojain Suojavaatetus		Huomiotakki	Huomio Lattian liukkaudesta varoittava kyltti

HUOMAUTUS: TARVITTAVAT HENKILÖNSUOJAIMET ON MÄÄRITETTÄVÄ RISKIARVIOINNISSA.

Turvallisuuden kannalta tärkeät osat:

Latausjohdot: H05VV-F 3 ydintä x 1,0 mm²

Akkulaturi: 100–240 V (50–60 Hz)

Tasavirta-anto: 25,6 VDC, 20 A

KOMPONENTTI AIKAVÄLI TARKASTA SEURAAVIEN VARALTA

Akkulaturin johto PÄIVITTÄIN Hankaus, säröt, halkeamat, johtimien näkyminen
Harjat PÄIVITTÄIN Harjaksien vauriot, kuluminen, istukan kuluminen
Lastalapa ENNEN JOKAISTA KÄYTTÖKERTAA Kuluminen, säröt, halkeamat
Suodattimet ENNEN JOKAISTA KÄYTTÖKERTAA Tukkeumat ja roskajäämät
Säiliöt JOKAISEN KÄYTTÖKERRAN JÄLKEEN Huuhtele likavesisäiliö käytön jälkeen

VAROITUS

Kaikkien sähkölaitteiden tapaan laitteen käytössä on oltava huolellinen ja varovainen. Turvallinen käyttö edellyttää myös, että rutiini- ja määräaikaishuolloista huolehditaan ajallaan. Käyttäjät on opastettava asianmukaisesti koneen käyttöön.

Jos tarvittavista huolloista ja oikeiden varaosien käytöstä ei huolehdita, koneen käyttö ei ole turvallista. Valmistaja ei ole tällaisissa tapauksissa missään vastuussa tai korvausvelvollinen.

Varaosia tilattaessa on mainittava arvokilpeen merkitty mallinumero tai sarjanumero.

Konetta ei saa käyttää puhdistamiseen alustoilla, joiden kaltevuus on suurempi kuin koneeseen merkitty enimmäiskaltevuus. Vältä äkkipysähdyksiä rampeilla ja kaltevilla alustoilla. Vältä äkkikäännöksiä. Aja ramppia alas hitaasti. Puhdista vain ramppia alas ajattaessa.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joilla on alentunut fyysinen, aistillinen tai henkinen toimintakyky, tai joilta puuttuu kokemus tai tieto laitteen käyttöön. Valvo, etteivät lapset leiki laitteella.

Laitteessa saa käyttää vain sen mukana toimitettuja tai käyttöoppaassa mainittuja harjoja.

Muiden harjojen käyttö voi olla vaarallista.

Tuotteeseen on saatavana kattava valikoima harjoja ja lisätarvikkeita.

Koneessa saa käyttää vain harjoja ja lautasia, jotka on tarkoitettu kulloiseenkin puhdistustyöhön.

On erittäin tärkeää, että laitteisto kootaan oikein ja että sitä käytetään voimassa olevien turvallisuusmääräysten mukaisesti.

Laitteistoa käytettäessä on oltava varma, että tarvittaviin varotoimiin on ryhdytty. Näin varmistetaan käyttäjän ja sivullisten turvallisuus.

Pesun aikana on käytettävä liukastumiselta suojaavia jalkineita. Pölyisissä olosuhteissa on käytettävä hengityssuojainta.

Koneesta on katkaistava virta koneen puhdistuksen, huollon ja osien vaihdon ajaksi ja kun koneen toimintoja muutetaan.

Verkkovirralla toimivista laitteista katkaistaan virta irrottamalla pistotulppa pistorasiasta. Akkukäyttöisistä koneista katkaistaan virta akun virtapainikkeella.

Koneen luvattoman käytön estämiseksi virta-avain on irrotettava käytön jälkeen.

On varmistettava, että kone ei pääse liikkumaan, kun sen luota poistutaan.

Lue valmistajan ohjeet pesuaineita tai muita nesteitä käytettäessä.

HUOMIO

Kone ei sovellu vaarallisen pölyn poistoon.

Konetta ei saa säilyttää ulkona eikä märissä olosuhteissa.

Kone on tarkoitettu käytettäväksi ainoastaan sisätiloissa.

HUOMAUTUKSET: Kone on tarkoitettu kaupalliseen käyttöön ja normaalia siivousta perusteellisempaan puhdistukseen esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa ja toimistoissa. Tämä tuote täyttää seuraavat vaatimukset: IEC 60335-2-72

OIKEIN

• Koneen valmistelusta ja kokoonpanosta vastaavilla on oltava riittävä asiantuntemus.
• Kone on pidettävä puhtaana.
• Harjat on pidettävä hyvässä kunnossa.
• Kuluneet tai vaurioituneet osat on vaihdettava heti.
• On tarkastettava säännöllisesti, että virtajohto ei ole murtunut, hapertunut tai muuten vaurioitunut. Vaurioitunut johto on vaihdettava ennen koneen käyttöä.
• Virtajohdon saa vaihtaa vain oikeaan, Numaticin hyväksymään varaosaan.
• Työskentelyalueella ei saa olla esteitä tai sivullisia.
• Työskentelyalueen valaistuksen on oltava riittävä.
• Puhdistettava alue on esilakaistava.

VÄÄRIN

• Konetta ei saa puhdistaa höyry- tai painepesurilla. Konetta ei saa käyttää sateessa.
• Konetta ei saa korjata ilman riittävää koulutusta. Korjaus on annettava ammattilaisten tehtäväksi.
• Harjaa tai lautasta ei saa jättää koneeseen, kun konetta ei käytetä.
• Konetta ei saa käyttää ilman riittävää kokemusta ja koulutusta tai lupaa sen käyttöön.
• Konetta ei saa käyttää, jos puhdistusainesäiliöitä ei ole asennettu koneeseen ohjeiden mukaisesti.
• Koneen ei voida odottaa toimivan ongelmattomasti ja luotettavasti ilman säännöllistä huoltoa.
• Päästä vesiliuosta akun sisään.
• Konetta ei saa nostaa tai vetää käyttöliipaisimista. Siihen on käytettävä pääkahvaa.
• Kahvaa ei saa irrottaa laitteesta muulloin kuin huollon tai korjauksen ajaksi.

Akkujen käsittelyyn liittyviä turvaohjeita

1. Akkujen parissa työskentelyn aikana on käytettävä henkilönsuojaimia, kuten kasvosuojainta, käsineitä ja haalareita.
2. Latauspaikan on mahdollisuuksien mukaan oltava erillinen tila, jossa on hyvä ilmanvaihto.

Latauspaikassa ei saa tupakoida tai käyttää avotulta.

1. Kaikki metalliset esineet, kuten sormukset ja ketjut, on riisuttava käsistä, ranteista ja kaulasta ennen akun parissa työskentelyä.

2. Akun päälle ei saa asettaa työkaluja tai metalliesineitä.

3. Kun lataus on valmis, irrota pistotulppa pistorasiasta.
4. Akut on irrotettava koneesta ennen koneen hävittämistä.
5. Kone on irrotettava verkkovirrasta akun irrottamisen ajaksi.
6. Akkujen irrottaminen: irrota kone verkkovirrasta (jos se ollut latauksessa) ja varmista, että akut on sammutettu akun yläpaneelissa olevalla painikkeella. Irrota letkut erottimesta ja säiliöistä.

Irrota erotin ja säiliöt. Irrota akkujen hihnakiinnikkeet.

Kytke akun napakytkennät irti. Irrota akut.

1. Akut pitää hävittää turvallisesti paikallisten viranomaisohjeiden mukaisesti.

2. Käytä vain alkuperäisiä Numatic-vaihtoakkuja.

3. Akkujen ei saa antaa tyhjentyä kokonaan, sillä muutoin niiden lataus uudelleen ei ehkä onnistu. Akkujen ei saa antaa tyhjentyä alle 22,5 voltin 10 A:n virralla.
4. Akkujen varauksen ei saa antaa purkautua eri tahtia.
5. Eri laitteissa käytettyjä akkuja ei saa käyttää yhdessä.
6. Tähän tuotteeseen asennetut akut ovat litium-ioniakkuja (Li-ion) tai litium-rautafosfaattiakkuja (LFP).

Muun tyyppisten akkujen käyttö saattaa olla vaarallista.

1. Sammuta akku ennen puhdistusta tai huoltoa painamalla virtapainiketta.

Akkujen ylläpito

1. Akkujen säilytys:
   a. Akkuja on säilytettävä kuivassa, tasaisessa ja puhtaassa paikassa, jonka lämpötila on alueella 15–25 °C.
   b. Akut on ladattava täyteen kuuden kuukauden varastoinnin jälkeen tai jos akkujen jännite laskee alle 25 V:n.
   c. Akut on otettava käyttöön 12 kuukauden sisällä valmistuspäivästä. Muussa tapauksessa käytönaikainen kapasiteetti on alhaisempi. (Akun päivämääräkoodi)

ZP19006F YYW W0 0001

Sarjanumero Valmistusviikko Valmistusvuosi

d. Jos akku ei käynnisty ja vihreä merkkivalo ei pala, on tapahtunut peruuttamatonta vahinkoa. Tässä tapauksessa akkua ei saa ottaa käyttöön, ja se on hävitettävä paikallisten viranomaisten ohjeiden mukaan.

1. Käytön aikana:
   a. Akut on ladattava jokaisen käyttökerran jälkeen koneen käyttöajasta riippumatta.
   b. Jos konetta ei käytetä pitkään aikaan, suorita seuraavat toimet:
   i. Lataa akut täyteen.
   ii. Älä jätä akkuja käyttämättä yli kuudeksi kuukaudeksi.

Päivittäin

Kone on pidettävä puhtaana.

Harjat, lautaset, lasta ja suodattimet on pidettävä hyvässä kunnossa.

Tarkasta osat kulumien ja vaurioiden varalta ja vaihda ne tarvittaessa heti.

Tyhjennä ja huuhtele likavesisäiliö aina käytön jälkeen.

Varastoi kone harjakotelo kiinnitettynä nostettuun asentoon.

Viikoittain – päivittäisten lisäksi

Tarkista harja tai lautanen ja helma ja huuhtele ne.

Tarkasta lattiatyökalun lavat kulumien varalta ja pyyhi ne puhtaaksi.

Puhdista erotinkokoonpano ja suodatin ja tarkasta tiivisteen kunto.

Huuhtele järjestelmä puhtaalla vedellä ja puhdista suodattimet.

Akut

Lataa akut jokaisen käyttökerran jälkeen.

Lataa vähintään 4 tuntia. Anna akun latautua yön yli vähintään kerran kuukaudessa.

Kun akku on ladattu täyteen, se kestää pidempään.

Twin Tec- koneen huolto

On tärkeää, että noudatat seuraavia tietoja ja varoituksia!

1. Jos asiakas haluaa palauttaa akun toimittajalle sen jälkeen, kun se on poistettu tuotteesta, akun noudon järjestäminen on toimittajan vastuulla. Viallisia akkuja ei kuitenkaan tule palauttaa postitse tai kuriiripalvelun kautta.
2. Jos vialliseksi epäillyssä akussa näkyy kolhuja, vääntymiä, pullistumia, irrallisia osia tai vuotoja, kun akkua ollaan palauttamassa toimittajalle TAI kun ollaan asiakkaan tiloissa, akun kuntoa ei saa missään tapauksessa tarkistaa. Se on oletettava vialliseksi ja alla olevasta kohdasta 6 alkavia toimenpiteitä on noudatettava.
3. Jos vialliseksi epäillyssä akussa ei näy kolhuja, vääntymiä, pullistumia, irrallisia osia tai vuotoja, kun akkua ollaan palauttamassa toimittajalle TAI kun ollaan asiakkaan tiloissa, pätevä henkilö voi suorittaa akun kunnon tarkistuksen sopivalla akun kunnon tarkistukseen tarkoitetulla laitteella.
4. Jos akku osoittautuu viallliseksi tarkistuksen yhteydessä, alla olevasta kohdasta 6 alkavia toimenpiteitä on noudatettava.
5. Akkua ei saa yrittää ladata uudelleen. Viallista akkua ei saa missään tapauksessa säilyttää sisätiloissa.
6. Viallinen akku on kytkettävä pois päältä ja sen navat on eristettävä huolellisesti oikosulkujen välttämiseksi. Viallista akkua voidaan tämän jälkeen säilyttää lukitussa akkujätesäiliössä, joka on muovista valmistettu tai muovilla vuorattu. Säiliö on asetettava etäälle rakennuksista ja tulenaroista materiaaleista ja se on merkittävä viallisen akun sisältäväksi säiliöksi asianmukaisin ja selkein varoituksin. Vialliset akut tulee toimittaa jätehuoltoon tai kierrätykseen maan jätemääräysten mukaisesti.

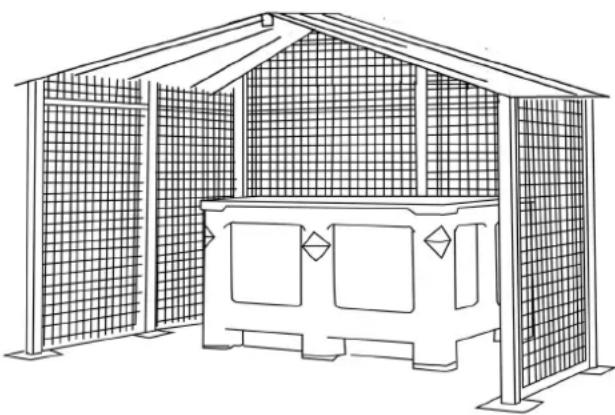

Esimerkki jäteakkusäiliöstä kaukana rakennuksista.

2. KÄSITTELY JA SÄILYTYS

FI

VAARA!

Väärä käsittely voi johtaa räjähdykseen tai sytyttää tulipalon! Säilytä akut lasten ulottumattomissa.

• Koneen akkua voivat korjata vain siihen koulutetut henkilöt.
• Säilytyksen lämpötila-alue: -10°C\~40°C.
• Lämpötilat eivät saa ylittää 40 °C.
• Suhteellisen kosteuden alue: 20 % – 80 %.
• Toiminnan optimaalinen säilyttäminen: 15 °C \~ 25 °C.

VAROITUS:

• Älä avaa akkua, pura sitä tai anna sen pudota huomattavalta korkeudelta.
• Suojaa akku oikosululta - räjähdysvaara!
• Suojaa akku sateelta, älä upota nesteisiin – oikosulun vaara.
• Suojaa akku suoralta auringonvalolta, lämmöltä ja tulelta.
• Älä polta akkua – räjähdysvaara!
• Älä käytä vaurioituneita tai kolhiutuneita akkuja.
• Käytä akkujen lataamiseen ja purkamiseen vain Numaticyhteensopivia laitteita.
• Käytä vain ulkoista virtalähdettä, jonka tekniset ominaisuudet ovat seuraavat: 100–240 V, \~6,8 A.

SÄILYTYS:

- Hyviä akkuja tulee säilyttää suojatussa paikassa loitolla suorista lämpölähteistä ja pois auringonvalosta, ja ne on pidettävä kuivina.

- Lämpötilan ei tulisi olla yli 40°C, mutta mieluiten korkeintaan 25°C, jotta akun suorituskyky pysyy hyvänä.

- Säilytysalueella tulee olla alhainen ilmankosteus, se ei saa olla pölyinen eikä syövyttävä.

- Esimerkki hyvin turvatusta alueesta, jossa on häkki suojaamassa kolhuilta. Akkuja säilytetään turvasäiliössä, joka suojaa niitä kuumuudelta, kolhuilta ja nesteiden läikkymiseltä.

- Haarukka- ja kuormalavatrukkeja on käytettävä/liikutettava varovasti, jotta akut eivät vaurioidu.

- Jos toimivaa akkua käytetään väärin tai akku altistetaan sitä mahdollisesti vaurioittaville olosuhteille akun käyttöoppaan kuvaamalla tavalla, se on oletettava vialliseksi ja asiakirjan kääntöpuolella olevasta kohdasta 1 alkavia toimenpiteitä on noudatettava.

3. VAAROJEN TUNNISTAMINEN

FI

• Vaurioituneista akuista voi vuotaa elektrolyyttejä. Vältä kosketusta.
• Kosketus voi aiheuttaa ihoärsytystä, palovammoja ja kemiallisia palovammoja.
• Jos nestettä joutuu silmiin, hakeudu lääkäriin.
  • Vältä akuista muodostuneiden tai vapautuvien höyryjen hengittämistä – ne sisältävät emäksisiä alkalisia elektrolyyttejä.
• Varoitus: Tulipalovaara – Tässä akussa ei ole käyttäjän huollettavissa olevia osia

Jos joudut kosketuksiin vapautuneiden elektrolyyttien tai elektrolyyttihöyryjen kanssa:

• Kosketus silmien kanssa – huuhtele silmiä vähintään 15 minuutin ajan runsaalla puhtaalla vedellä hankaamatta ja hakeudu lääkäriin
• Ihokosketus - pese ihoalueet runsaalla vedellä ja saippualla; jos ärsytys jatkuu, hakeudu lääkäriin.
• Jos ainetta on hengitetty – siirrä henkilö raittiiseen ilmaan tai anna happea välittömästi ja hakeudu lääkäriin.
• Nieleminen – jos elektrolyyttiä on nielty, on hakeuduttava heti lääkärin hoitoon.

Tietoa lääkäreille:

- Litium-rautafosfaattikennot sisältävät syövyttäviä emäksisiä elektrolyyttejä. EI LITIUMMETALLIA TAI LITIUMSEOKSIA.

5. PALONTORJUNTATOIMENPITEET

FI

• Tulipalon sattuessa – pidä erillään muodostuvista höyryistä ja kaasuista, ota huomioon tuulen suunta. Siirrä paristot pois tulen läheisyydestä, jos mahdollista ilman vaaraa. Periaatteessa jäähdytys tai sammutus vedellä on mahdollista, mutta sen saa tehdä vain koulutettu henkilöstö, jolla on riittävästi vettä.
• Jos vaaratilanne ei ole selvä, sammutus vain ABC-jauhesammuttimilla (luokan D sammuttimet ovat erityisen sopivia metallipaloille).
• Palomiesten tulee lähestyä tulta vain suojavaatetuksella ja itsenäisellä hengityslaitteella varustettuina.
• Kun tulipalo on sammutettu, aluetta tulisi yleensä valvoa (palovalvonta) ja se tulisi siivota koulutetun ja asianmukaisesti varustetun henkilöstön toimesta; tulipalon jäännökset tulee varastoida ja hävittää asianmukaisesti.

6. ALTISTUMISEN EHKÄISEMINEN, HENKILÖNSUOJAIMET

FI

Hengityssuojain:

- Jos akusta purkautuu kaasua, huolehdi mahdollisimman hyvästä tuuletuksesta. Vältä suljettuja tiloja, jos akusta purkautuu kaasua.

- Hengityssuojain ei ole tarpeen normaalikäytössä.

Tuuletus:

- Ei tarpeen normaalikäytössä.

Suojakäsineet:

- Ei tarpeen normaalikäytössä.

Muu suojavaatetus tai -varustus:

• Ei tarpeen normaalikäytössä.
• Henkilönsuojaimet akkujen kaasunpäästöä silmällä pitäen: hengityssuojain, suojakäsineet, suojavaatetus ja sivusuojilla varustetut suojalasit.

7. ONNETTOMUUSPÄÄSTÖT

FI

Hävittäminen – Käytä suojavaatteita ja -varusteita, pyyhi imukykyisellä kankaalla ja hävitä paikallisten jätemääräysten mukaisesti vaarallisena jätteenä sille tarkoitetulla keräyspaikalla.

8. OIKEIN

FI

• Käytä NUMATIC-akkuja vain NUMATIC-laitteiden kanssa ja lataa niitä vain NUMATIC-latureilla.
• Lataa akku ennen käyttöä.
• Säilytä akkua lasten ulottumattomissa.
• Suojaa sateelta – älä upota nesteisiin.
• Suojaa akku suoralta auringonvalolta, lämmöltä ja avotulelta.
• Pidä akku, jota ei käytetä, etäällä metalliesineistä (esim. naulat, kolikot, korut).
• Noudata valmistajan hävittämisohjeita ja mahdollisia sisäisiä jätehuolto-ohjeita.
• Käytä ja säilytä akkua sallitulla lämpötila-alueella (lämpötila-aluetaulukon mukaisesti).
• Kytke akun virta pois päältä aina ennen sen irrottamista ja käsittelyä painamalla painiketta 6 sekunnin ajan.

- Aktivoi ja kytke akun virta päälle painamalla yläpainiketta 6 sekunnin ajan tai lataamalla akkua alkuperäisellä Numatic-yhteensopivalla laturilla.

- Huomioi, että metalliesineet voivat aiheuttaa akkukäyttöisen laitteen tai akun napoihin oikosulun.

Varoitus: Akkua saa ladata vain tuotteen mukana toimitetulla Numatic-laturilla. Älä koskaan käytä muuta kuin Numatic-yhteensopivaa laturia. Muiden laturien käyttö voi aiheuttaa vakavan vahingon tai tulipalon.

Huomautus* "Jos akut altistetaan normaalit käyttörajat ylittäville lämpötiloille, seurauksena on automaattinen sammutus.

Anna akkujen sopeutua tällaisissa olosuhteissa useita tunteja huoneenlämpötilassa (18°C – 22°C), jotta akku elpyisi".

• Akun heittäminen tuleen – räjähdysvaara!
• Viallisten, vaurioituneiden tai kolhiutuneiden akkujen käyttö.
• Akun avaaminen, vaurioittaminen tai pudottaminen.
• Akun altistaminen mikroaalloille tai korkealle paineelle.
• Akun napojen silloittaminen (oikosulkeminen) metalliesineillä, koska seurauksena voi olla akun vaurioituminen.
• Metalliastioiden käyttö akkujen kuljetukseen.
• Akkujen altistaminen korkeille lämpötiloille tai suoralle auringonvalolle.
• Akkujen tai niitä sisältävien laitteiden murskaaminen, aukimurtaminen tai vahingoittaminen.

10. PALAUTUS JÄLLEENMYYJÄLLE / HÄVITTÄMINEN

FI

• Paristo- ja akkudirektiivin mukaan valmistajat ovat vastuussa laitteidensa akkujen keräyksestä, käsittelystä ja kierrätyksestä aiheutuvista kuluista. Tästä syystä akut tulee luovuttaa hävitettäväksi keräysjärjestelmille, jotka on määritelty kansallisessa lainsäädännössä. Akkujen hävittäminen kotitalousjätteen mukana on kielletty. Akut tulee kerätä erikseen ja jaotella niiden luokan mukaan.
• Palauta akku maksutta NUMATIC-huoltoliikkeeseen hävitettäväksi tai toimita se asianmukaiseen julkiseen keräyspisteeseen.

11. AKKUJEN LATAUS

FI

- Laturi on tarkoitettu käytettäväksi vain siinä laitteessa, johon se on asennettu. Laturi on tarkoitettu käytettäväksi sen mukana tulevalla irrotettavalla virtajohdolla. Virtayksikköä voidaan käyttää eri jännitteillä ilman, että sitä tarvitsee säätää. Jos laturi on vaurioitunut tai se ei enää lataa, palauta se huoltokeskukseen.

VAROITUS!

• Tarkista virtajohto säännöllisesti vaurioiden varalta.
• Älä käytä vaurioituneita laitteita.
• Vaurioitunut laturin virtajohto tulee vaihtaa uuteen alkuperäiseen Numatic-virtajohtoon, joita on saatavilla valmistajalta tai huoltoedustajalta.

12. TAKUU

FI

Litiumioniakun takuu

Takuu: Kaupallinen käyttö

a. Akuilla on (kolmen vuoden) takuu edellyttäen, että kaikkia akkujen hoito-ohjeita noudatetaan. *Huomaa, että Numatic-jälleenmyyjät Yhdistyneen kuningaskunnan ulkopuolella saattavat antaa pidemmän takuuajan. Varmista takuuajan pituus Numatic-jälleenmyyjältä tuotteen oston yhteydessä.

b. Takuuhakemusta varten on toimitettava seuraavat tiedot:

i. Koneen sarjanumero

ii. Akun päivämääräkoodi

iii. Ostopäivämäärä

iv. Kuitti

v. Huoltohistoria ja latausohjelma

Jos oikeaa Numatic-laturia ei käytetä, takuu raukeaa.

Numatic INTERNATIONAL LTD Chard Somerset TA20 2GB, United Kingdom ASTIP Rechargeable Li-Ian Battery Pack (HPZ1/148/138(851P)3U-26-60/95) Voltage 25.0V (Capacity 50Ah) | Energy 1280Wh | LFP26148129 | P/N 911948 CAUTIND: Risk of fire and burns. Do not open, crash, heat above =40°C or immersible. Follow manufacturer instruction, read instructions before use. Charge only with Numeric specific charge. Max charge current (SA. Max charge voltage 28.0V, w###). To reduce the risk of injury, user must read instruction manual. May cause heat, explosion and fire. ATTENTION: Rosque d'incendite et de birloures, no pass duas, desener, chauffer plus to de a 60 °C ou inciner. Suivez les instructions du faisant, tout les instructions avant diffraction. Charges uniquement avec le chargeur spécifique Numatic. Clouvent de charge max. (SA. tercié de charge max. 28.0V. AVRASSISTMENT - Pour premier les bleissures, following each line le manuel d'utilisation. Paul causer de la chaleur, de l'aylestein et un incendite. CA MADE IN CHINA Manufacturer: Shenzhen Ace Battery Co.,Ltd.

ZP19006-01FYYWW00001

Sarjanumero Valmistusviikko Valmistusvuosi

1. DEFEKTE BATTERIER

DA

Malli – TBL 4055 (ei vetomalli)
Harjamoottori Alipaine	moottori Harjojen koot Lautasten koot Laturi
300 W 400 W 550	mm 508 mm 20 A
Suojausluokka Harjandopeus Vesitilavuus Nestevirtaus Käden-käsivarren tärinä
IPX4 140 RPM 40	L 0 - 2 L/Min		≤2.5m/s		2
Harjapaine	Mitat
24 g/cm2	Leveys = 560 mm (948 mm) / pituus = 1115 mm (1200 mm) / korkeus = 1160 mm
50 Ah
Nettopaino	Bruttopaino täytettynä	Äänenpainetaso	Ajoaika	Enimmäisnousukyky		Latausaika
113.85 kg	153.85 kg	LpA ≤ 70 dB(A)	Keskiarvo 1 h 38 min	Puhdistus 9 %		2.5 h
100 Ah
Nettopaino	Bruttopaino täytettynä	Äänenpainetaso	Ajoaika	Enimmäisnousukyky		Latausaika
124.65 kg	164.65 kg	LpA ≤ 70 dB(A)	Keskiarvo 3 h 9 min	Puhdistus 9 %		5 h

Malli – TBL 4055T (vetomallit)
Harjamoottori Alipainenmoottori Harjojen koot Lautasten koot Laturi
300 W 400 W 550 mm 508 mm 20 A
Suojausluokka Harjandopeus Vesitilavuus Nestevirtaus Käden-käsivarren tärinä
IPX4 140 RPM 40 L 0 - 2 L/Min			≤2.5m/s		^2
Harjapaine	Mitat
24 g/cm ^2	Leveys = 560 mm (948 mm) / pituus = 1115 mm (1200 mm) / korkeus = 1160 mm
50 Ah
Nettopaino	Bruttopaino täytettynä	Äänenpainetaso	Ajoaika	Enimmäisnousukyky		Latausaika
123.83 kg	163.83 kg	LpA ≤ 70 dB(A)	Keskiarvo 1 h 33 min	Puhdistus 9 %		2.5 h
100 Ah
Nettopaino	Bruttopaino täytettynä	Äänenpainetaso	Ajoaika	Enimmäisnousukyky		Latausaika
134.71 kg	174.71 kg	LpA ≤ 70 dB(A)	Keskiarvo 3 h 4 min	Puhdistus 9 %		5 h
Model - TBL 4045 (modeller uden trækkraft)
Børstemotor Vakuum	motor Børstestørrelser Pudestørrelser Oplader
300 W 400 W 450	mm 400 mm 20 Amp
Beskyttelsesklasse Børstehastighed Vandkapacitet Væskegennemstrømning Hånd/arm-vibration
IPX4 140 o/min 40 L 0 - 2 L/Min ≤2.5m/s						2
Børstetryk Mål
25 g/cm2	Bredde = 470 mm (805 mm) / længde = 1070 mm (1155 mm) / højde = 1160 mm
50 Ah
Nettovægt	Bruttovægt (fyldt)	Lydtryksniveau	Køretid		Maks. stigningshældning	Opladningstid
119.3 kg	159.3 kg	LpA ≤ 70 dB(A)	1 t 40 min i gennemsnit		Skrubning 9 %	2.5 t
100 Ah
Nettovægt	Bruttovægt (fyldt)	Lydtryksniveau	Køretid		Maks. stigningshældning	Opladningstid
130.64 kg	170.64 kg	LpA ≤ 70 dB(A)	3 t 10 min i gennemsnit		Skrubning 9 %	5 t

Osanro HARJAT	Osanro LASTA
918294 450 mm:n Ten-Tec-harja	900521 Puoliparabolinen lasta, 650 (4045G)
606204 450 mm:n Nyloscrub-harja	900522 Puoliparabolinen lasta, 750 (4045G)
606306 450 mm:n Longlife-harja	900518 Lattiatyökalun lavat, 650 – vihreää polyuretaania
900525 400 mm:n NuLoc2-käyttölevy	900519 Lattiatyökalun lavat, 750 – vihreää polyuretaania
606401 PadLoc-käyttölevy, 400 mm	206953 Kiiinnitystappi
918295 550 mm:n Ten-Tec-harja	Osanro SUODATTIMET
606550 550 mm:n Nyloscrub-harja 208888 Puhtaan veden suodatin
606551 550 mm:n Longlife-harja	208890 Puhtaan veden suodattimen kirkas kulho
900526 500 mm:n Nuloc2-käyttölevy 237268 Täyttöaukon korkki
Osanro LETKUT 577839 Erotin
213058 Alipaineletku 207128 Täyttöaukon suodatin
280019 Lattiatyökalun letku 206265 Astiasuodatin
280018 Tyhjennysletku – yläsäiliö 207000 Korisuodatin
213025 Tyhjennysletku – alasäiliö 208830 Puhtaan veden suodattimen tiiviste
208960 Täyttöletku – alasäiliö 208827 Puhtaan veden suodattimen runko
237718 Letkunohjain 208889 Puhtaan veden suodattimen verkko
206111 Tyhjennys-/täyttösuljin – alasäiliö

Parhaan mahdollisen suorituskyvyn takaamiseksi Numatic International Ltd suosittelee seuraavien akkujen käyttöä Twintec-koneissa.

Kone Numaticin suosittelema akku					Osanumero
TBL4045 / 4055 / 4055T		NX1K LFP -akku (Li-ion)				911948
Merkki	Jännite		Kapasiteetti/energia	paino	Koko
NX1K-akku	25.6 V		50 Ah/1280 Wh	10.8kg	315 mm (P) x 132 mm (L) x 185 mm (K)

Vianmääritys

ONGELMA	SYY	RATKAISU
Kone ei toimi.	Akun varaus on alhainen.	Lataa akut (sivu 64-69).
Alipaine ei toimi.	Likavesisäiliö on täynnä.	Tyhjennä likavesisäiliö (sivu 52-57).
Veden imu toimii huonosti.	Likavesisäiliö on täynnä.Alipaineletku on tukossa.Letkuliitännät ovat löysällä.Roskasuodatinkori on tukossa.Erottimen suodatin on tukossa.Erottimen tiiviste vuotaa.Erottimen tiiviste on vaurioitunut.Alipaineletku on vaurioitunut tai haljennut.Lattiatyökalun lavat ovat vahingoittuneet.Akun varaus on alhainen.	Tyhjennä likavesisäiliö (sivu 52-57).Irrota ja puhdista (sivu 52-57)Kiristä liitännät (sivu 28-33)Irrota ja puhdista (sivu 52-57)Irrota ja puhdista (sivu 52-57)Puhdista ja asenna takaisin (sivu 52-57)Vaihda (ota yhteys huoltoon).Vaihda (ota yhteys huoltoon).Vaihda (ota yhteys huoltoon).Lataa akut uudelleen (sivu 64-69).
Harjaus ei toimi.	Harjoja ei ole asennettu. Tarkista ja asenna tarvittaessa (sivu 23-27)
Vettä ei virtaa tai sitä virtaa heikosti.	Puhdasvesisäiliö on tyhjä.Puhdasvesisäiliön suodatin on tukossa.Veden virtausta ei ole kytketty.Harjakotelo on ylhäällä.	Täytä puhdasvesisäiliö (sivu 34-39).Irrota ja puhdista (sivu 52-57)Kytke veden virtaus päälle (sivu 23-27).Laske harjakotelo (sivu 23-27)
Koneen toiminta lakkaa kesken käytön.	Harjapaine on liian suuri.	Vähennä harjapainetta lattian tyypin mukaan.

Varoitus Älä asenna varasulaketta, jonka teho on suurempi kuin sulakkeen tarrassa mainittu arvo.

DA

Reservedele
