GEBRUIKSAANWIJZING CRL8072 Numatic

Vertaling van de oorspronkelijke gebruiksaanwijzing

LET OP, Lees deze gebruiksaanwijzing voordat u de machine gebruikt.

Overzicht van de machine ......Pagina 9 en 12

Overzicht bedieningspaneel....Pagina 14

Gids machine-instellingen....Pagina 18

Slangklem monteren ......Pagina 24

Vloerelement monteren ......Pagina 24

Vloerelement neerlaten ......Pagina 24

Losmaakfunctie vloerelement ......Pagina 24

Borstelplaat optillen / neerlaten ......Pagina 30

De borstel vastzetten ......Pagina 30

Schoonwatertank vullen ......Pagina 36

Aanduiding vulniveau ......Pagina 36

Bediening machine

Schoonmaakfuncties instellen....Pagina 42

Vuilwatertank legen ......Pagina 42

Noodstopknop / claxon ......Pagina 48

Antikantelsysteem ......Pagina 48

Machine in gebruik ......Pagina 54

Reiniging externe kit ......Pagina 54

Machinereiniging ......Pagina 60 en 66

Vrijloopstand ......Pagina 66

Wissers vloerelement vervangen....Pagina 72

Machine opladen ......Pagina 78

Accu-onderhoud ......Pagina 78

Laadlampjes ......Pagina 85

Specificaties ......Pagina 85

Problemen oplossen ......Pagina 96 en 183

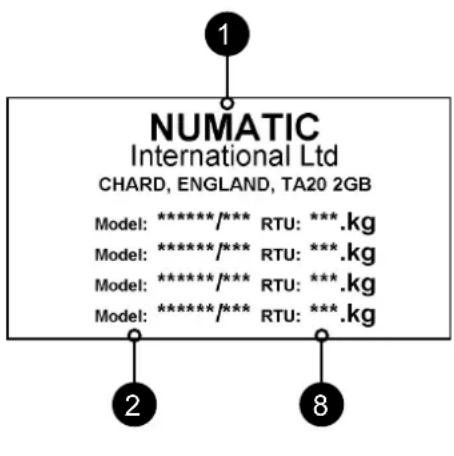

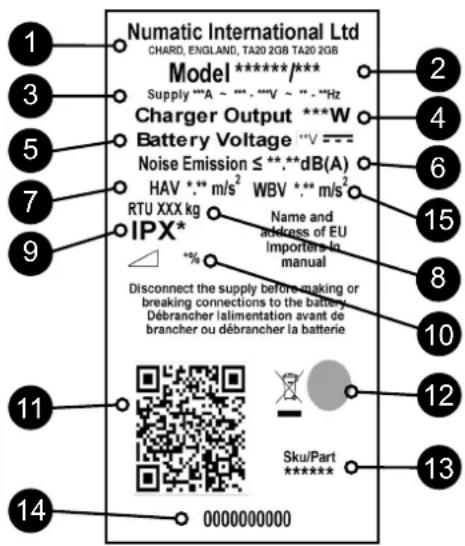

Typeplaatje / Persoonlijke beschermingsmiddelen /

Recycling ......Pagina 113

Informatie over schrobzuigmachine......Pagina 114-115

Aanbevolen reserveonderdelen ......Pagina 140

Informatie over de accu ......Pagina 158-160

Schakelschema ......Pagina 187

EU-conformiteitsverklaring ......Pagina 188

Bedrijfsadres ......Pagina 192

PT Índice

Verwijder al het verpakkingsmateriaal, open het pakket voorzichtig en controleer of de inhoud compleet is.

• Gebruiksaanwijzing • 2 x Contactsleutels • Acculaadsnoer • 1 x Zekering 30 A (borstel) • 1 x Zekering 20 A (zuigmotor)
• 1 x Zekering 10 A • 1 x Zekering 4 A • 1 x Zekering 2,5 A • Maxi-zekeringtrekker

1 Bedieningspaneel
2 Voetpedaal borstelplaat
3 Antikantelblokken
4 Hendel vloerelement optillen / neerlaten
5 Vulpunt schoonwatertank
6 Borstelplaat
7	Zekeringspaneel (20 A zuigmoter / 30 A borstelmotor / 4 A waterpomp / 10 A borstel geactiveerd).
8 Li-ion-accu's
9 Filter schoonwatertank
10 Ingebouwde lader en indicator laadniveau
11 Gaspedaal
12 Waarschuwingslamp voetgangers
13 Transportbeugel vloerelement
14 Luchtscheidingselement
15 Afvoerslang vuilwater
16 Zuigslang
17 Afvoerslang schoonwatertank
18 Vloerelement
19 Zekering (2,5 A)

PT

NL: Neem bij storingen contact op met uw Numatic-handelaar.

Overzicht bedieningspaneel

1 Instelling watertoevoer	6	Schakelaar Vooruit / Achteruit
2	Aan/uit-schakelaar stofzuiger	7	Aandrijving-LED
3 Knop Borstel activeren	8	Noodstopknop
4 Claxonknop 9 Instelling maximumsnelheid
5 Uur- en accumeterscherm	10	Contactslot

PT

Lees deze gids voordat u de machine in gebruik neemt. Verwijder al het verpakkingsmateriaal, open het pakket voorzichtig en controleer of de inhoud compleet is.

Inhoud

• Gebruiksaanwijzing • Acculaadsnoer • 2 x Sleutels • Zekering 30 A • Zekering 20 A • 1 x Zekering 10 A
• 1 x Zekering 4 A • Zekering 2,5 A • Maxi-zekeringtrekker

Open het accucompartiment door de bovenste tank aan de betreffende handgreep op te tillen.

Installeer zuiger- en borstelzekeringen (meegeleverd in het startpakket) in de houders, zoals afgebeeld. (Fig. 1)

Laad de machine op om de accu's te activeren. Nadat de accu's zijn geactiveerd, moeten de LED's boven op alle accu's gaan branden.

Steek de sleutel in het contactslot op het bedieningspaneel (zie Fig. A)

Numatic International Ltd raadt ALLEEN het gebruik aan van 911948 NX1K LFP-lithiumaccu's van het accutype dat bij deze machine wordt geleverd.

Zekering 20 A = zuigmotor
Zekering 30 A = borstelmotor
Zekering 10 A = borstel koppelen
Zekering 4 A = waterpomp

Gebruik de handgreep om de bovenste vuilwatertank omhoog of omlaag te tillen.

Breng de contactsleutel aan en schakel de machine aan. (Fig. A)

Zorg ervoor dat er geen metalen voorwerpen in contact kunnen komen met de accupolen wanneer de accu's niet afgedekt zijn.

Draai de sleutel om de machine in te schakelen, zet de hendel in de stand Vooruit.

Stel de laagste snelheid in, druk het gaspedaal in en rijd van de pallet af d.m.v. de verstrekte oprijplaat.

Zet de machine uit zodra deze op een veilige plek staat.

NB: Druk het gaspedaal NIET in terwijl de software aan het laden is. Wanneer het vloerelement is neergelaten, kan de machine niet achteruitrijden. De bestuurdersstoel is uitgerust met een druksensor die de machine blokkeert tot er een gebruiker op de stoel plaatsneemt.

PT

De U-bocht in de slang zorgt ervoor dat er geen water lekt wanneer de zuiger is uitgeschakeld. Breng de zuigslang weer op het vloerelement aan.

Breng de zuigslang weer op het vloerelement aan.

NB: Duw de zuigslang NIET op het vloerelement als het vloerelement zich in de opgeheven positie bevindt.

Het vloerelement monteren

NB: Zet het vloerelement omhoog wanneer u naar de ruimte rijdt die u wilt schoonmaken.

Wanneer het vloerelement is neergelaten, kan de machine niet achteruitrijden.

Losmaakfunctie vloerelement

Er zit een veiligheidsfunctie in het vloerelement, waardoor het veilig van het bevestigingselement kan worden verwijderd als het klem komt te zitten wanneer de machine zich voortbeweegt.

Zorg ervoor dat u de schroefknoppen niet te strak aandraait.

Laat het vloerelement zakken.

Schuif het vloerelement op de houder.

Draai de schroefknoppen strak aan met je vingers en maak de slang eraan vast.

Til het vloerelement op.

PT

Controleer altijd of de machine is uitgeschakeld voordat u wijzigingen uitvoert.

Borstelplaat optillen / De borstel monteren / Borstelplaat neerlaten

Til de borstelplaat op.

Borstelplaat in opgetilde stand.

Schuif de borstel onder de machine.

CRL 8072 dubbele borstel

Borstel op zijn plaats.

Laat de borstelplaat zakken.

Borstelplaat neergelaten.

Schakel de machine in.

Houd de knop Borstel koppelen ingedrukt.

De machine heeft de borstel opgepakt.

Zorg er bij het monteren van de borstels voor dat de machine op een vlakke ondergrond staat.

Volg voor het monteren van beide borstels op de CRL8072T dezelfde procedure als voor de montage van één borstel op de CRL8055T.

Verwijder de borstel met de hand om hem te ontkoppelen.

NB: Til de borstelplaat pas omhoog als de borstel gestopt is - anders zal de borstel loskomen.

Til de borstelplaat omhoog voordat u naar de werkzone rijdt.

Draag veiligheidshandschoenen bij het vervangen van gebruikte borstels

Transportbeugel vloerelement

Tijdens transport kan het vloerelement op de beugel aan de achterkant van de machine worden geplaatst. Breng de bevestigingsknop in de beugel aan.

Controleer altijd of de machine is uitgeschakeld voordat u wijzigingen uitvoert.

Schoonwatertank vullen

De CRL 8055/8072 is uitgerust met een grote schoonwatertank (80 liter) waardoor grote oppervlakken in één keer kunnen worden behandeld.

Trek de vulslang uit om de schoonwatertank te vullen.

Verwijder de rubberen afdichting en vul bij.

U kunt ook de vuldop volledig verwijderen.

NB: Let goed op dat er tijdens het vullen geen vuil (bladeren, haar, stof, enz.) in de schoonwatertank terechtkomt. Als u een emmer of dergelijke gebruikt, zorg er dan voor dat deze helemaal schoon en leeg is.

Aanduiding vulniveau

Vul de schoonwatertank maximaal tot het niveau van de klem voor de afvoerslang.

die zich aan de achterzijde van de machine bevindt.

Als u toegang tot de accu's moet hebben, zorg er dan voor dat de afvalwatertank leeg is voordat u deze optilt.

PT

Gebruik de machine uitsluitend wanneer u de gebruikershandleiding volledig hebt gelezen en begrepen.

Rijd de machine naar de locatie die moet worden schoongemaakt.

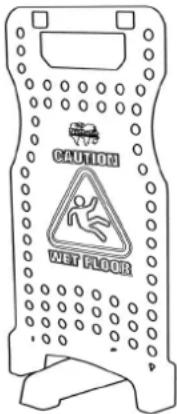

Plaats voordat u gaat schoonmaken adequate waarschuwingsborden en veeg de vloer vooraf eerst schoon.

Wanneer u klaar bent om te gaan schoonmaken, laat u het vloerelement (pagina 6) en de borstelplaat (pagina 7) zakken.

De schoonmaakfuncties instellen

Schakel de machine in. De indicator voor het laadniveau van de accu gaat branden.

Stel de watertoevoer naar behoefte in.

Schakel de zuigmotor in.

Het zuigerafsluitsysteem stopt de luchttoevoer wanneer de bovenste vuilwatertank vol is.

De zuigmotor blijft lopen, er is een merkbare verandering in het geluid wanneer het afsluitsysteem in werking treedt.

Zie pagina 13 voor meer informatie over het controleren en reinigen van het afsluitsysteem.

Zorg er steeds voor dat de vloer vooraf wordt geveegd en dat de nodige waarschuwingsborden worden geplaatst.

PT

Druk in geval van nood op de noodstopknop om de machine direct uit te schakelen.

Claxonknop - om een waarschuwingssignaal te laten klinken

NB: Nadat de noodstopknop is ingedrukt, zal de aandrijving-LED met tussenpauzes steeds 7 keer knipperen totdat de noodstopknop is gereset en de machine is uit-/ingeschakeld.

Instelling maximumsnelheid

Stel de gewenste aandrijvingskracht in, afhankelijk van het type vloer en de hoeveelheid vuil.

Zodra de maximumsnelheid is ingesteld met de knop op het bedieningspaneel, kunnen fijnere afstellingen worden doorgevoerd via het pedaal op de rechter zijde van de voetplaat.

Let erop dat u snelheid terugneemt bij het nemen van bochten en bij het manoeuvreren.

Antikantelsysteem

De CRL 8055/8072 is uitgerust met een antikantelsysteem.

De machine vertraagt automatisch om te voorkomen dat de machine kantelt wanneer een bocht snel wordt genomen.

De blokken aan de voorzijde zijn ontworpen om te voorkomen dat de machine kantelt als de gebruiker een scherpe bocht neemt.

De blokken dienen te worden vervangen als ze versleten zijn.

PT

Gebruik de machine niet op hellingen die steiler zijn dan 11%.

Machine gebruiken

Kies de voorwaartse stand en druk het gaspedaal in om de machine voort te bewegen. NB: Wanneer het vloerelement is neergelaten, kan de machine niet achteruitrijden.

De zuigfunctie en watertoevoer worden ingeschakeld als deze zijn geselecteerd en alleen als de borstelplaat en het vloerelement zijn neergelaten, zal de machine vooruit bewegen.

De 'THRU-FEED'-schrobborstels verdelen het schone water gelijkmatig.

Het vuile water wordt daarna opgezogen door het vloerelement.

Zorg bij elke schrobbaan voor een overlapping van 10cm zodat een gelijkmatig schoonmaakresultaat is gegarandeerd.

Laat de zuiging-motor nog 10 seconden lopen nadat u klaar bent, zodat resterend water in de zuigslang wordt verzameld en zet de zuiging-motor dan uit.

Gebruik op zeer vuile vloeren de 'dubbele-schrobtechniek'.

Schrob de vloer een eerste keer met het vloerelement omhoog, laat het schoonmaakproduct inwerken en schrob de vloer daarna een tweede keer met het vloerelement omlaag.

Als uw machine strepen op de schone vloer achterlaat, dan moet u de wisser van het vloerelement reinigen of moet u de hoogte van de wisser bijstellen voor een optimaal resultaat.

Zet de hendel vooruit.

Borstelplaat neergelaten

Hendel voor vloerelement neergelaten.

De hoogte van de wissers aanpassen.

Schoonmaakkit voor extern werk (optioneel extra accessoire) 606182

De optionele externe schoonmaakkit biedt de gebruiker nog meer flexibiliteit.

De kit kan worden gebruikt voor het schoonmaken van plekken die moeilijk te bereiken / moeilijk toegankelijk zijn.

Verwijder de zuigslang van het vloerelement en bevestig deze op de externe kit.

Zet de zuigingsknop AAN om de zuiger te gebruiken.

NB: Breng de slang weer op het vloerelement aan wanneer u klaar bent met de externe kit.

onamento da máquina

Zorg er altijd voor dat de machine uit staat voordat u onderhoudswerkzaamheden gaat uitvoeren.

A. Maak na gebruik de vuilwatertank leeg d.m.v. de afvoerslang en spoel de tank met schoon water.
B. Verwijder vervolgens de zuigslang van het vloerelement en de U-vormige klem en spoel de zuigslang door met schoon water.
C. Maak de schoonwatertank leeg d.m.v. de afvoerslang en spoel deze door met schoon water.

Verwijder de slang.

Verwijder de scheider en maak die schoon.

Reinig en controleer de rubberen afsluiting altijd tijdens het schoonmaken.

NB: De scheider kan met de clip aan aan beide zijden van de bovenste tank worden opgehangen terwijl er onderhoud aan de machine wordt uitgevoerd.

Let er bij het terugplaatsen van de scheider op dat u de voorzijde van de scheider aanbrengt VOORDAT u de hem naar beneden duwt.

Breng de zuigslang weer aan.

PT

Limpeza da máquina

Zorg er altijd voor dat de machine uit staat voordat u onderhoudswerkzaamheden gaat uitvoeren.

In de bovenste vuilwatertank bevindt zich een zuigerafsluitsysteem dat de zuigwerking stopt als de vuilwatertank vol is. Het voorkomt tevens dat schuim van reinigingsmiddelen de motor kan binnendringen. Reinig de openingen van de schakelaar als deze verstopt zijn, om een goede werking te garanderen. Controleer en reinig het luchtfilter in de bovenkant van de unit regelmatig. Verwijder de filter van het filtermandje, spoel met schoon water en plaats terug.

BELANGRIJK: Als de vuilopvangbak verstopt raakt, kunnen de zuigprestaties afnemen.

Het filter van de schoonwatertank bevindt zich voor het accucompartiment en moet regelmatig worden gecontroleerd. Til de filter uit de houder, schroef de bodem er vanaf en verwijder deze. Let erop dat er geen vloeistof op de accu's terechtkomt. Spoel af met schoon water en plaats terug door de stappen van de verwijderinstructies in omgekeerde volgorde te volgen.

NB: Als er vloeistof is gemorst, moet deze eerst worden afgeveegd voordat de tank wordt teruggeplaatst.

Vrijloopstand

DE REMHENDEL MAG PAS WORDEN VRIJGEGEVEN WANNEER DE MACHINE OP EEN VLAKKE ONDERGROND STAAT. GEEF DE REM NOOIT VRIJ WANNEER DE MACHINE OP EEN HELLING/HELLEND VLAK STAAT.

De CRL 8055/8072 is uitgerust met een vrijloopfunctie waarmee de gebruiker de machine kan verrijden. De hendel voor de vrijloopstand bevindt zich aan de rechterkant van de achteras. Om de rem te ontkoppelen, trekt u de hendel in de stand omlaag. Schakel de rem weer in door de hendel in de stand omhoog te zetten.

NB: Wanneer de rem is ontkoppeld, heeft de machine geen remvermogen. Wees voorzichtig als u de machine in de vrijloopstand verrijdt.

PT

Limpeza da máquina

De wissers van het vloerelement vervangen

Zorg er altijd voor dat de machine is uitgeschakeld voordat u onderhoudswerkzaamheden gaat uitvoeren.

Laat het vloerelement zakken, draai de schroefknoppen los en verwijder het van de houder.

Spoel het vloerelement af met schoon water en plaats het terug.

Verwijder het vloerelement.

Verwijder vier borgpennen.

Draai het vloerelement om.

Haal de wisserhouder uit het hoofdonderdeel.

Verwijder de wissers.

De wissers van het element moeten van tijd tot tijd worden gecontroleerd op slijtage en beschadiging.

U vervangt de wissers door de stappen hierboven in omgekeerde volgorde uit te voeren.

Overzicht vloerelement

1. Borgpennen x 4
2. Voorste wisser (met sleuf)
3. Wisserhouder
4. Achterste wisser
5. Hoofdsamenstel vloerelement

NB: De wisserbladen kunnen van twee zijden worden gebruikt, zodat ze langer meegaan.

PT

1. De accumeter geeft het laadniveau van de accu's aan. Als deze volledig zijn opgeladen, branden alle lampjes van de meter.
2. Wanneer de machine wordt gebruikt en de accu's worden ontladen, dan gaan de lampjes op de meter van rechts naar links uit. Als het ladingsniveau zo laag wordt dat slechts een of twee lampjes / balkjes blijven branden, moet de gebruiker overwegen om de machine op te laden.
3. Wanneer de machine bijna leeg is, begint het laatste lampje te knipperen. De gebruiker moet de machine vervolgens naar een geschikt laadpunt brengen. Wanneer het accupictogram begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

Alternatief display

Wanneer het laatste rode lampje begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

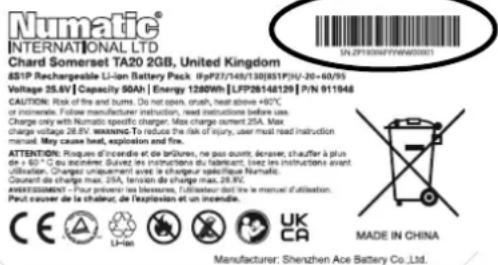

De LFP-accu's zijn onlosmakelijk afgedicht en totaal onderhoudsvrij.

De geïntegreerde lader volgt het laadproces automatisch op en schakelt over op de druppellaadmodus wanneer de accu's volledig zijn geladen. Met de druppellaadmodus kunnen LFP-accu's op het juiste niveau worden onderhouden. De machine moet 's nachts of in het weekend ten minste één keer per maand of vaker indien nodig op druppelladen worden gezet.

Sluit de voor uw land geschikte laadkabel aan op het stopcontact.

Het stopcontact van de machine bevindt zich aan de achterzijde van de machine, onder het bedieningspaneel.

Sluit de machine aan op een geschikte voedingsbron.

Wanneer de machine op het stopcontact is aangesloten, zal het rode indicatielampje voor het laden branden.

De accu's van de machine zijn, wanneer ze volledig leeg zijn, na 8 uur volledig opgeladen.

Wanneer ze volledig zijn opgeladen, koppelt u de laadkabel los van de voeding en de machine.

Onderhoud accu

Volg de volgende eenvoudige stappen zodat uw machine op maximaal vermogen blijft werken en de levensduur van de accu's wordt verlengd:

Bij normaal dagelijks gebruik:

Laad de accu's na elk gebruik weer helemaal op, ongeacht hoe lang ze zijn gebruikt.

Het wordt aanbevolen om de machine 's nachts, ten minste één keer per maand, op het elektriciteitsnet aan te laten. Als de gebruiker de kabel niet loskoppelt nadat deze volledig is opgeladen, is dit geen probleem.

Laat de machine niet met ongeladen accu's staan.

Controleer regelmatig of de accukabels nog steeds goed zijn aangesloten en of er geen sprake is van corrosie

Signaal (LED) Betekenis
Rode LED aan Eerste fase (Modus constante stroom).
Oranje LED aan Tweede fase (Modus constante spanning)
Groene LED aan	Derde fase (Modus constante spanning) Laden voltooidNa volledig te zijn opgeladen gaat de lader echter over op de druppellaadmodus als deze aangesloten blijft, om een gezonde balans tussen de accu's te behouden.
Rode LED knippert gevolgd door Pauze	Koelventilator geblokkeerd > 1x knipperen gevolgd door pauzeOverspanningsbescherming / kortsluiting aan uitgang / accupolen verkeerd aangeslotenN > 2x knipperen gevolgd door pauze.Oververhittingsbescherming > 3x knipperen gevolgd door pauzeDe oplaadduur tijdens fase 1 of 2 is langer dan 16 uur geweest > 4x knipperen gevolgd door pauze.
	Toestand RODE LED GELE LED GROENE LED
	Voorladen time-out	Knippert 4 keer		O
	CC time-out		O
	CV time-out		O	O
	Accu loskoppelen

NB: Laad de machine volledig op na het laatste gebruik. Laat de machine niet met ongeladen accu's staan.

Bij abnormaal gebruik,

bijvoorbeeld wanneer u de machine langere tijd niet oplaadt, worden de volgende stappen aanbevolen:

Met de druppellaadmodus kunnen LFP-accu's op het juiste niveau worden onderhouden.

De machine moet 's nachts of in het weekend ten minste één keer per maand op druppelladen worden gezet.

Laad de accu's volledig op op de dag voordat u de machine weer in gebruik neemt.

Specifications

Model - CRL 8055 / 8072

(Leeg) Nettogewicht

Gewicht borstel

Breedte borstel

Borstel druk

Pad Breedte

Pad druk

Werkzone

CRL8055/50 - 139.75 kg

17 kg 550

mm 8.4 G/cm

^2

508 mm 6.8

G/cm ^2

2750m ^2 bij 5.0 Km/u

CRL8055/100 - 150.55 kg

CRL8072/50 - 159.75 kg

32 kg 370m

mm x 2 19.9 G/cm

^2

360mm x 2 16

.6 G/cm ^2

3600m ^2 bij 5.0 Km/u

CRL8072/100 - 170.55 kg

Transas Looptijd

Totaal accu Gewicht

Laadduur Hoogte Lengte

Breedte

24 V / 400 W

50A/uur - 1 uur 20 Mins

10.8 kg

2.5 uur

1160 mm

CRL 8055 - 1460 mmCRL 8072 - 1450 mm

CRL 8055 - 805 mmCRL 8072 - 948 mm

100A/uur - 2 uur 40 Mins

21.6 kg

5 uur

Borstelsnelheid

Luchtstroom

Transportsnelheid

Capaciteit Borstelm

Motor Zuigmotor Instelling watertoevoer Geluidsdruk

150 r/min

24.2 L/sec

0-6 km/u

80L / 80L

24 V600 W

24 V400 W

0 - 3.5L/min

≤ 70dB (A)

RTU / brutogewicht + gebruiker van 75 kg

Trillingen armen/handen

Trilling hele lichaam

Max. hellingshoek

CRL8055/50 = 293.75 Kg

ah≤0.8m/s ^2

aw≤0.45m/s ^2

11%

CRL8055/100 = 305.55 Kg

CRL8072/50 = 314.75 Kg

CRL8072/100 = 325.55 Kg

PT

Typeplaatje
1 Naam en adres bedrijf
2 Omschrijving machine
3	Voedingsstroom / voltage / wissel-stroom / frequentie
4 Uitgangsspanning oplader
5 Accuvoltage
6 Geluidsclassifi catie
7 Trillingen armen/handen
8 Gewicht (klaar voor gebruik)
9 IP-beschermingsgraad
10 Max. hellingshoek
11 QR-code
12 WEEE-logo/keurmerk
13 SKU / Onderdeel
14 Jaar/week serienummer machine
15 Vibrations de l'ensemble du corps

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model ***** Supply ***A ~ **-**V ~ **-**Hz Charger Output ***W Battery Voltage **V = =- Noise Emission ≤ **.**dB(A) HAV *.* m/s² WBV *.* m/s² RTU XXX kg IPX* Name and address of EU importers to manual Disconnect the supply before making or breaking connections to the battery Débrancher alimentation avant de brancher ou débrancher la batterie Skul/Part ***** 0000000000

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg 2 8

WEEE (afgedankte elektrische en elektronische apparatuur)

De schrobzuigmachine, accessoires en verpakking moeten op een milieuvriendelijke manier worden gerecycled.

Uitsluitend voor het VK en EU-landen

De schrobzuigmachine mag niet met het restafval worden afgevoerd.

Volgens de Europese Richtlijn 2012/19/EU betreff ende afgedankte elektrische en elektronische apparatuur en overeenkomstige nationale wetgeving,

dienen afgedankte schrobzuigmachines gescheiden van het restafval te worden ingezameld en op een milieuvriendelijke manier verder te worden verwerkt.

PBM (Persoonlijke Beschermingsmiddelen) die misschien nodig zijn voor bepaalde werkzaamheden.

Gehoorbescherming Beschermend schoeisel Veiligheidshelm			Veiligheidshandschoen- nen
Stof / allergenen Bescherming	Oogbescherming Beschermende kleding		Hesje voor verhoogde zichtbaarheid	Let op Waarschuwingsbord natte vloer

OPMERKING: Voer een risicobeoordeling uit en bepaal welke PBM moeten worden gedragen.

Veiligheidskritisch onderdeel:

Oplaadsnoeren: H05VV-F 3 aders x 1,0 mm²

Accuoplader: 100V-240V (50-60Hz)

DC-uitgangsspanning: 25,6 VDC, 20 A

COMPONENT INTERVAL CONTROLEREN OP

Snoer accuoplader DAGELIJKS		Slijtage, barsten, scheurtjes, blootliggende draden
Borstels DAGELIJKS		Beschadigingen aan borstels, algemene slijtage, slijtage aan aandrijfbus
Vloerwisserblad VOOR IEDER GEBRUIK	Slijtage, barsten, scheurtjes
Filters VOOR IEDER GEBRUIK Verstopping en achterblijvende vervuiling
Tanks NA IEDER GEBRUIK Spoel de vuiwatertank na gebruik

WAARSCHUWING

Zoals bij alle elektrische apparatuur moet u tijdens het gebruik steeds de nodige zorgvuldigheid in acht nemen en moet u periodiek en preventief onderhoud uitvoeren zodat de veiligheid van de machine kan worden gegarandeerd. Gebruikers dienen goed geïinstrueerd te worden voordat ze dit soort machine bedienen.

Het niet uitvoeren van het nodige onderhoud of het vervangen van onderdelen door inferieure onderdelen kan tot gevolg hebben dat deze apparatuur onveilig wordt en de fabrikant kan hiervoor in geen enkel geval enige aansprakelijkheid aanvaarden.

Vermeld bij het bestellen van reserveonderdelen steeds het op het typeplaatje vermelde model-/serienummer.

Niet gebruiken op te reinigen oppervlakken met een helling die het op de machine aangegeven maximum overschrijdt. Vermijd plotseling stoppen terwijl de machine op hellingen of schuine oppervlakken staat. Maak geen scherpe bochten. Zorg dat de machine langzaam van hellingen afrijdt. Gebruik de schoonmaakfunctie op hellingen enkel bij het naar beneden rijden.

Deze machine mag niet worden gebruikt door mensen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of met een gebrek aan kennis en ervaring. Er moet goed op worden toegezien dat kinderen niet met de machine spelen.

Gebruik uitsluitend de borstels die bij de machine worden geleverd of borstels die in de gebruiksaanwijzing staan vermeld.

Het gebruik van andere borstels kan onveilig zijn.

Voor deze machine is een volledig assortiment borstels en accessoires verkrijgbaar.

Gebruik uitsluitend borstels of pads die een goede werking van de machine en een correcte uitvoering van de uitgevoerde werkzaamheden garanderen.

Het is erg belangrijk dat deze machine goed wordt gemonteerd en wordt bediend volgens de geldende veiligheidsvoorschriften.

Let er bij het gebruiken van deze apparatuur steeds op dat alle nodige voorzorgsmaatregelen worden genomen zodat de veiligheid van de gebruiker en alle andere betrokken personen is gewaarborgd.

Draag bij het schrobben altijd schoenen met antislipzool. Draag in stoffi ge omgevingen altijd een stofmasker.

Tijdens reiniging, onderhoud of reparatie van de machine, vervangen van onderdelen of het overschakelen naar een andere functie moet de elektrische voeding zijn uitgeschakeld.

Trek bij op het stroomnet aangesloten machines de stekker uit het stopcontact en koppel op accu's werkende machines los via de AAN/UIT-knop op de accu.

Voorkom onbevoegd gebruik van de machine door na gebruik de sleutel uit het contactslot te halen.

Machines die onbeheerd worden achtergelaten, moeten worden vastgezet zodat ze niet per ongeluk kunnen worden verplaatst.

Wanneer er schoonmaakmiddelen of andere vloeistoffen worden gebruikt, moet u de instructies van de fabrikant lezen.

ATTENTIE

Deze machine mag niet worden gebruikt voor het opvegen van gevaarlijk stof.

Deze machine mag niet buiten of in een vochtige omgeving worden opgeborgen.

Deze machine is uitsluitend bestemd voor gebruik binnenshuis.

OPMERKINGEN: Dit apparaat is bedoeld voor commercieel gebruik, bijvoorbeeld voor werkzaamheden in hotels, scholen, ziekenhuizen, fabrieken, winkels en kantoren, waar zwaardere eisen worden gesteld dan bij normale toepassing in het huishouden. Dit product voldoet aan de norm IEC 60335-2-72

WAT U MOET DOEN

• Ervoor zorgen dat de machine alleen door ervaren personen wordt uitgepakt/gemonteerd.
  • Uw machine schoonhouden.
• Borstels in goede staat houden.
• Versleten of beschadigde onderdelen onmiddellijk vervangen.
• Stroomkabel regelmatig controleren op beschadigingen, zoals scheuren of verouderingsverschijnselen. Vervang de kabel als deze beschadigd is voordat u de machine opnieuw gebruikt.
• Stroomkabel alleen door het juiste onderdeel vervangen dat is goedgekeurd door Numatic.
• Ervoor zorgen dat er geen obstakels en/of mensen in de werkzone zijn.
• Ervoor zorgen dat de werkzone goed verlicht is.
• De zone die u gaat schoonmaken vooraf schoonvegen.

DO WAT U NIET MOET DOEN

- Geen stoom- of hogedrukreiniger gebruiken om de machine schoon te maken en de machine niet in de regen gebruiken.

- Niet toestaan dat een onervaren persoon reparaties uitvoert. Laat reparaties aan specialisten over.

- Borstelplaat aan de machine laten zitten wanneer deze niet in gebruik is.

- Onervaren of onbevoegde personen die niet de nodige opleiding hebben gekregen, de machine laten gebruiken.

- De machine gebruiken als de reinigingsmiddeltanks niet goed en volgens de instructies zijn geplaatst.

• Verwachten dat de machine probleemloos zal werken wanneer deze niet correct wordt onderhouden.

• Water bij de accu komen.

- De uitschakelgrepen gebruiken om de machine te verplaatsen of op te tillen - gebruik hiervoor de handgreep.

- Verwijder de stuurhendel nooit van de machine, behalve voor onderhoud of reparatie.

LEES VOOR GEBRUIK DE HANDLEIDING

Voorzorgsmaatregelen bij het werken met accu's

1. Draag bij het werken met accu's altijd beschermende kleding zoals een gelaatsscherm, handschoenen en overall.
2. Laad de accu's, indien mogelijk, in een specifi ek daartoe voorziene en goed geventileerde ruimte.

Rook niet in dergelijke ruimten en houd open vuur erbuiten.

1. Verwijder alle metalen voorwerpen zoals ringen, kettingen, enz. van handen, polsen en hals voor u met een accu gaat werken.
2. Laat nooit gereedschap of metalen voorwerpen bovenop een accu liggen.
3. Trek de stekker van het laadsnoer uit het stopcontact zodra het opladen is voltooid.
4. Verwijder de accu's wanneer u de machine afdankt.
5. De machine mag niet aangesloten zijn op de netvoeding wanneer u de accu verwijdert.
6. De accu's verwijderen:- Koppel de machine los van het stopcontact (na het laden) en zorg ervoor dat de accu's worden uitgeschakeld met de knop boven op de accu. Maak alle slangen los van de scheider en de tanks.

Verwijder de scheider en de tanks. Schroef de bevestigingen voor de accuhouder los en verwijder deze.

Maak de accuklemmen los en verwijder ze. Verwijder de accu's.

1. De accu's dienen veilig te worden afgevoerd, in overeenstemming met de voorschriften van de plaatselijke overheid.
2. Gebruik uitsluitend originele vervangende accu's van Numatic.
3. Zorg ervoor dat de accu's nooit volledig leegraken. Als dat wel gebeurt, kunt u ze misschien niet meer opladen.
   Accu's mogen nooit worden ontladen tot minder dan 22,5 V bij 10 amp.
4. Laat nooit één accu los van de andere ontladen.
5. Gebruik nooit accu's van verschillende machines samen.
6. De accu's in dit product zijn van het type lithium-ion (Li-ion), lithium-ijzerfosfaat (LFP).
   Het installeren van andere types accu's kan de veiligheid in gevaar brengen.
7. Schakel de accu uit met de AAN/UIT-knop bovenop voordat u gaat schoonmaken of onderhoud pleegt.

Onderhoud accu

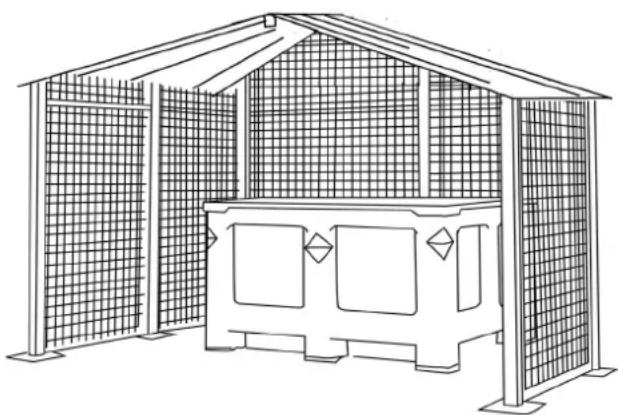

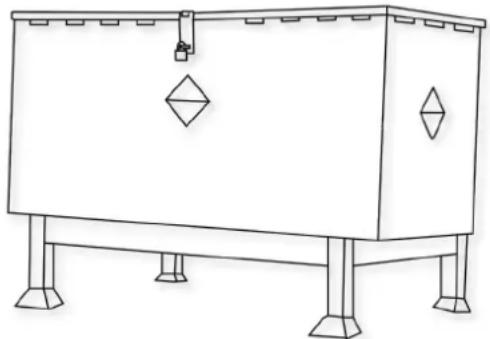

1. Accu-opslag:
   a. Accu's moeten worden opgeslagen in een droge, vlakke en schone ruimte waar het tussen de 15°C \~ 25°C is.
   b. Accu's moeten iedere 6 maanden volledig worden opgeladen niet zijn gebruikt, of wanneer de accuspanning onder de 25V komt.
   c. Accu's moeten binnen 12 maanden na de productiedatum worden gebruikt. Als u dit niet doet, leidt dit tot een verminderde capaciteit. (datumcode van de accu)

ZP19006F YYW W0 0001

Serienummer Productieweek Productiejaar

d. Als een accu niet wil worden ingeschakeld en de groene LED bovenop niet brandt, is er onherstelbare schade opgetreden. Onder deze omstandigheden mag een accu niet meer worden gebruikt en moet deze worden weggegooid, volgens de richtlijnen van de lokale autoriteiten.

1. Tijdens gebruik:
   a. Accu's moeten na ieder gebruik worden opgeladen, ongeacht de looptijd van de machine.
   b. Als de machine een lange tijd niet zal worden gebruikt, doe dan het volgende:
   i. Laad de accu's volledig op
   ii. Laat de accu's niet meer dan 6 maanden ongebruikt.

Dagelijks

Houd de machine schoon.

Controleer of de borstels/kussens/vloerwisser/fi Iters in goede staat verkeren.

Controleer of er versleten of beschadigde onderdelen zijn en vervang deze onmiddellijk.

Maak de vuilwatertank leeg en spoel deze na elk gebruik.

Berg de machine op met de borstelplaat vergrendeld in de opgetilde positie.

Wekelijks - hetzelfde als dagelijks plus -

Controleer de borstel of de pad en strip en spoel schoon.

Controleer de wissers van het vloerelement op slijtage en maak deze schoon.

Maak de scheiderinrichting inclusief fi Iter schoon en controleer de toestand van de afdichting.

Spoel het systeem met schoon water en reinig de fi Iters.

Accu's

De minimale laadtijd is 4 uur. Laad de accu 's nachts op, ten minste één keer per maand.

Als de accu volledig is opgeladen, verlengt dit de levensduur.

Twin Tec- onderhoud

Onderdeelnr. VLOERWISSER Onderdeelnr. BORSTELS
904691	Complete vloerwisserunit 650 mm rode rand CRL 8055	918295 Ten-Tec-borstel 550 mm CRL 8055
900518	Set vloerwisserbladen - Serilor Pu groen voor en achter CRL 8055	606550 Borstel Nyloscrub 550 mm CRL 8055
208497 Zwenkwiel vloerwisser 900526 Aandrijfschijf Nuloc2 500 mm CRL 8055
206953 Borgpen 903994 Borstel Nyloscrub 370 mm (2 vereist) CRL 8072
208796 Bufferwiel vloerwisser 918293			Ten-Tec-borstel 370 mm (2 stuks vereist) CRL 8072
604013 Interne kabelset voor vloerwisserlift 900524			Aandrijfschijf Nuloc2 360 mm (2 vereist) CRL 8072
208156 Klembout M6
903853	Complete vloerwisserunit 750 mm rode rand CRL 8072	230278 Waterpomp
904699	Set vloerwisserbladen - Serilor Pu groen voor en achter CRL 8072	208888 Filteruitbreiding, complete unit
Onderdeelnr. BOVENSTE TANK 208827 Zeef zwarte bovenkant
903542 Vui filtermandje 208889 Zeefuitbreiding maaswijdte 50
208861 Lichtfilter 208830 Zeefpakking
208980 CRL-foamkussen		208890 Zeefuitbreiding 68 mm, doorzichtige kom
304503	Afdichtstrip afscheider, 1.045 mm lang	Onderdeelnr.	ONDERSTE TANK EN STUURKOLOM
208862 Zitkussen		237685 Stootbescherming onderste tank links
208864 Rugkussen		237684 Stootbescherming onderste tank rechts
208867 Zwaailamp		303942 Bufferwiel plaat CRL 8055
208907 Gasveer (100 Nm)		208985 Nylon geleider handgreep
Onderdeelnr.	SLANGEN	392438	Flesplaat
208188 Aanzuigslang vloerwisser		208897 Aandrijfriem stuurinrichting
237718 3-ringsslanggeleider		204120 Voorwiel
208938 Afvoerslang onderste tank		901209 Achterwielen
902468	Afvoerslang bovenste tank met verstelbaar manchet	237609 Spatscherm CRL 8055
903696 Flexibele vulslang		204068 Bufferwiel plaat CRL 8072
Voor optimaal resultaat, beveelt Numatic International Ltd het gebruik van de volgende accu's aan in de Twintec-machines.		903437 Spatscherm CRL 8072
911948	NX1K LFP-accutype (Li-ion)(door Numatic aanbevolen accu)

Merk	Tensão	Capaciteit/energie	Gewicht	Afmetingen accu
NX1K-accu	25.6 V	50Ah / 1280 Wh	10.8 kg	315 mm (L) x 132 mm (B) x 185 mm (H)

Referência RODO Referência ESCOVAS
904691	Ensemble raclette complet 650 mm Garniture rouge CRL 8055	918295 Escova Ten-Tec de 550 mm CRL 8055
900518	Jeu de lames de raclette - Serilor Pu vert Fr & Rr CRL 8055	606550 Escova Nyloscrub de 550 mm CRL 8055
208497 Roulette de raclette 900526			Placa de acionamento NuLoc2 de 500 mm CRL 8055
206953 Goupille de fixation 903994			Escova Nyloscrub de 370 mm CRL 8072 (necessárias duas unidades)
208796 Roue tampon de raclette 918293			Escova Ten-Tec de 370 mm CRL 8072 (necessárias duas unidades)
604013 Kit de câble interne de relevage de la raclette 900524			Placa de acionamento NuLoc2 de 360 mm CRL 8072 (necessárias duas unidades)
208156 Boulon de serrage M6
903853	Ensemble raclette complet 750 mm Garniture rouge CRL 8072	230278 Bomba de água
904699	Jeu de lames de raclette - Serilor Pu Green Fr & Rr CRL 8072	208888 Conjunto completo do filtro alargado
Referência	RÉSERVOIR SUPÉRIEUR	208827	Topo preto do filtro
903542 Panier-filtre à gravier 208889 Filtro alargado com malha de 50
208861 Filtre à air 208830 Junta do filtro
208980	Tampon en mousse CRL	208890	Copo transparente do filtro alargado 68 mm
304503	Bande d'étanchéité de séparateur de 1045 mm de long	Referência	DEPÓSITO INFERIOR E COLUNA DA DIREÇÃO
208862	Coussin de siège	237685	Friso protetor do depósito inferior lado esquerdo
208864	Coussin arrière	237684	Friso protetor do depósito inferior lado direito
208867 Gyrophare		303942 Roda	amortecedora da plataforma CRL 8055
208907 Support gaz (100Nm)		208985 Guia de nylon do punho de elevação
Referência	TUYAUX	392438	Placa de garrafas
208188 Flexible d'aspiration de raclette		208897 Correla de transmissão da direção
237718 3 Guide de flexible annulaire		204120 Rodas dianteiras
208938 Tuyau de vidange du réservoir inférieur		901209 Rodas traseiras
902468	Tuyau de vidange du réservoir supérieur avec manchette réglable	237609 Aba antisalpicos CRL 8055
903696 Flexible extensible de remplissage		204068 Roda	amortecedora da plataforma CRL 8072
Para um ótimo desempenho, a Numatic International Ltd recomenda a utilização das seguintes baterias nas máquinas Twintec.		903437 Aba antisalpicos CRL 8072
911948	Tipo de bateria NX1K LFP (iões de lítio) (Bateria recomendada pela Numatic)

Het is belangrijk dat u de volgende informatie en waarschuwingen in acht neemt!

1. Indien een klant een accu wenst terug te zenden naar een leverancier na hem uit het product te hebben verwijderd, moet de leverancier de accu laten ophalen. Defecte accu's mogen echter niet via de post of per koerier worden teruggezonden.
2. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en tekenen van beschadiging, vervorming, lekkage of opbollen vertoont of er onderdelen los zijn geraakt, dient deze in geen geval aan een toestandscontrole te worden onderworpen. De accu dient als defect te worden beschouwd en de onderstaande procedures vanaf punt 6 dienen te worden uitgevoerd.
3. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en géén tekenen van beschadiging, vervorming, lekkage of opbollen vertoont en er geen onderdelen los zijn geraakt, mag deze aan een toestandscontrole worden onderworpen die door een bevoegd persoon met een geschikt controleapparaat dient te worden uitgevoerd.
4. Indien bij de controle blijkt dat de accu defect is, dienen de onderstaande procedures vanaf punt 6 te worden uitgevoerd.
5. Er dient in geen geval nogmaals te worden geprobeerd om de accu te laden. Een defecte accu dient in geen geval in een gebouw te worden bewaard.
6. De defecte accu moet worden uitgeschakeld en alle elektrische aansluitingen moeten voldoende worden geïsoleerd om gevaar voor kortsluiting uit te sluiten. De defecte accu kan vervolgens worden opgeslagen in een gesloten afvalcontainer voor accu's die met plastic of kunststof bekleed moet zijn, uit de buurt van gebouwen en brandbare materialen moet worden geplaatst en duidelijk met passende waarschuwingen moet worden aangeduid als een container voor defecte accu's. Defecte accu's moeten worden verzonden voor afvalverwerking/-recycling volgens de afvalvoorschriften van uw land.

Een goed voorbeeld van een afvalbak voor batterijen die op de correcte afstand van gebouwen is geplaatst.

2. BEHANDELING EN OPSLAG

NL

GEVAAR!

Een onjuiste behandeling van de accu kan tot een explosie leiden of een brand veroorzaken! Berg accu's op buiten bereik van kinderen.

• Alleen getraind personeel mag de accu in de machine bevestigen.
• Bereik opslagtemperatuur: -10°C tot 40°C.
• De temperatuur mag de 40°C niet overschrijden.
• Bereik relatieve luchtvochtigheid: 20% tot 80%.
• Optimaal behoud van functionaliteit: 15^ tot 25^ .

WAARSCHUWING:

• Maak de accu niet open, haal de accu niet uit elkaar en laat de accu niet vallen.
• Bescherm de accu tegen kortsluiting – gevaar voor explosie!
• Bescherm de accu tegen regen, dompel de accu niet onder in vloeistoffen – gevaar voor kortsluiting.
• Bescherm de accu tegen direct zonlicht, hitte en vuur.
• Gooi de accu niet in het vuur – gevaar voor explosie!
• Gebruik geen kapotte of vervormde accu's.
• Gebruik alleen originele specifieke Numatic apparaten om accu's op te laden en te ontladen.
• Gebruik uitsluitend een externe voeding met de volgende specificaties: 100-240 V \~ 6,8 A.

OPSLAG:

• Goed werkende accu's moeten droog worden bewaard in een beschermende omgeving waar geen zonlicht of directe warmtebron aanwezig is.
• De temperatuur mag niet hoger dan 40°C worden, en bij voorkeur niet boven 25°C om een goede werking te waarborgen.
• De opslagruimte moet een lage luchtvochtigheid hebben en mag geen stoffige of corrosieve atmosfeer hebben.
• Een voorbeeld van een goed beschermde zone met een kooi die de accu's tegen beschadiging beschermt, waarbij de accu's in een beschermende bak zijn opgeslagen om ze tegen hitte, stoten en gemorste of uitgelopen vloeistoffen te beschermen.
• Wees bij het rijden/manoeuvreren met vorkheftrucks of palletwagens altijd voorzichtig om beschadiging van de accu's te voorkomen.
• Als een goed werkende accu op enig moment verkeerd wordt behandeld of blootgesteld wordt aan omstandigheden waardoor deze beschadigd kan raken (zie gebruiksaanwijzing), dient de accu als defect te worden beschouwd en dienen de procedures vanaf punt 1 aan de ommezijde te worden uitgevoerd.

• Er kan elektrolyt vrijkomen uit beschadigde accu's. Vermijd aanraking.
• Bij aanraking van elektrolyt kunnen huidirritatie, brandwonden en chemische brandwonden ontstaan.
• Als vloeistof in contact komt met de ogen, roep dan de hulp van een arts in.
• Vermijd inademing van bijtende dampen die zich vormen of die vrijkomen.
  • Waarschuwing - Brandgevaar - Deze accu bevat geen onderdelen die door de gebruiker gerepareerd kunnen worden.

4. MAATREGELEN VOOR EERSTE HULP

NL

Bij het in aanraking komen met vrijgekomen elektrolyt of elektrolytdampen:

• Contact met de ogen – spoel de ogen gedurende ten minste 15 minuten met ruime hoeveelheden schoon water, maar zonder te wrijven; raadpleeg een arts.
• Contact met de huid – was aangedane plekken op de huid met ruime hoeveelheden water en zeep; raadpleeg een arts indien de irritatie aanhoudt.
• Inademing – zorg onmiddellijk voor frisse licht of dien zuurstof toe en raadpleeg een arts.
• Inname – raadpleeg onmiddellijk een arts indien elektrolyt wordt ingeslikt.

Informatie voor artsen:

Bevat bijtende alkalische elektrolyten in cellen met lithiumijzerfosfaat - GEEN LITHIUMMETAAL OF LITHIUMLEGERINGEN.

5. MAATREGELEN VOOR BRANDBESTRIJDING

NL

• In geval van brand – Blijf uit de buurt van dampen en gassen die ontstaan; houd rekening met de windrichting. Breng, als dat zonder gevaar mogelijk is, accu's uit de buurt van de brand. In principe is koelen en blussen met water mogelijk, maar dat mag alleen worden gedaan door getraind personeel en met voldoende water.
• Blus in geval van onduidelijkheid over de risico's alleen met ABC-poeder-blussers (vooral geschikt zijn klasse D-blussers voor branden waar metalen bij betrokken zijn).
• Brandweerlieden mogen de brand alleen benaderen in beschermende kleding en met onafhankelijke beademingsapparatuur.
• Zodra de brand is geblust, geldt dat het gebied moet worden bewaakt (door een brandwacht) en gereinigd door getraind personeel met geschikte uitrusting. Brandresten moeten op juiste wijze verzameld en opgeruimd worden.

6. BEPERKING VAN BLOOTSTELLING, PERSOONLIJKE BESCHERMING

NL

Bescherming van de luchtwegen:

- Zorg bij ontluchting van de accu voor zo veel mogelijk ventilatie. Ontlucht accu's niet in beperkte ruimten.

- Bescherming van de luchtwegen is niet nodig onder omstandigheden van normaal gebruik.

Ventilatie:

- Niet nodig onder omstandigheden van normaal gebruik.

- Niet nodig onder omstandigheden van normaal gebruik.

Andere beschermende kleding of uitrusting:

• Niet nodig onder omstandigheden van normaal gebruik.
• Persoonlijke bescherming wordt aanbevolen bij het ontluchten van accu's: Bescherming van de luchtwegen, beschermende handschoenen, beschermende kleding en een veiligheidsbril met zijschilden.

7. TOEVALLIG VRIJKOMEN VAN ELEKTROLYT

NL

Verwijdering – Draag beschermende uitrusting, veeg schoon met absorberend materiaal en verwerk als gevaarlijk afval op inzamelpunten voor gevaarlijk afval volgens nationaal geldende voorschriften.

8. WAT U MOET DOEN

NL

• Uitsluitend NUMATIC-accu's gebruiken in NUMATIC-apparaten en de accu's uitsluitend opladen met NUMATIC-laders.
• Accu opladen vóór gebruik.
• De accu buiten bereik van kinderen opbergen.
• Bescherm het apparaat tegen regen – dompel het niet onder in vloeistoffen.
• Bescherm het apparaat tegen direct zonlicht, hitte en open vuur.
• Houd een accu die niet in gebruik is uit de buurt van metalen voorwerpen (zoals spijkers, munten en sieraden).
• Volg de aanwijzingen voor afvalverwerking van de fabrikant op en ook eventuele interne aanwijzingen voor afvalbeheer.
• Gebruik en bewaar de accu bij een temperatuur die binnen het temperatuurbereik ligt (zoals aangegeven in de temperatuurtabel).
• Schakel de accu altijd uit met de knop door deze 6 seconden ingedrukt te houden, voordat u de accu loskoppelt en hanteert.
• Om de accu te activeren / in te schakelen houdt u de bovenste knop 6 seconden ingedrukt of laadt u de accu op met originele specifieke Numatic opladers.
• Houd rekening dat er kortsluiting kan ontstaan door metalen voorwerpen bij de polen van het apparaat met accuvoeding of de accu zelf.

Waarschuwing: De accu mag alleen worden opgeladen met de Numatic oplader die bij het product is geleverd en onder GEEN beding mag een andere oplader worden gebruikt die niet van Numatic is, omdat het risico bestaat dat de accu ernstig beschadigd raakt en er brand ontstaat.

"Als batterijen worden blootgesteld aan temperaturen buiten de normale waarden, zal automatische uitschakeling plaatsvinden. Laat de batterijen onder deze omstandigheden enkele uren acclimatiseren bij kamertemperatuur (18°C – 22°C) om de batterij te laten herstellen

9. WAT U NIET MOET DOEN

NL

• De accu in het vuur gooien – gevaar voor explosie!
• Een kapotte, beschadigde of vervormde accu gebruiken.
• Een accu openmaken, beschadigen of laten vallen.
• De accu blootstellen aan microgolven of hoge druk.
• De polen van de accu overbruggen (kortsluiten) met metalen voorwerpen omdat daardoor de accu beschadigd kan raken.
• Accu's vervoeren in metalen containers.
• De accu blootstellen aan hoge temperaturen, zoals direct zonlicht.
• Accu's of de apparatuur waarin ze zijn geplaatst, platdrukken, openbreken of beschadigen.

10. INLEVERING BIJ DISTRIBUTEUR / AFVALVERWERKING

NL

• Op basis van de Accurichtlijn nemen de fabrikanten de verantwoordelijkheid op zich voor de financiering van de inzameling, verwerking en recycling van batterijen die in apparaten worden gebruikt. Daartoe moeten de accu's voor verwijdering worden ingeleverd bij de inzamelsystemen die daarvoor overeenkomstig de nationale wetgeving zijn opgezet. Verwijdering van accu's samen met huishoudelijk afval is verboden; accu's moeten gescheiden worden ingezameld, afhankelijk van het type.
• Breng de accu voor afvalverwerking kosteloos terug naar uw NUMATIC-servicecentrum of lever de accu in bij een geschikt openbaar inzamelpunt.

11. ACCU'S OPLADEN

NL

- De oplader is uitsluitend bestemd voor gebruik in de machine waarin hij is geïnstalleerd. De oplader is bedoeld voor gebruik met het meegeleverde afneembare netsnoer, de voedingseenheid kan op verschillende spanningen werken zonder dat de gebruiker deze hoeft in te stellen. Als de oplader beschadigd is of niet meer oplaadt, breng hem dan terug naar het servicecentrum.

LET OP!

• Controleer het netsnoer regelmatig op tekenen van beschadiging.
• Gebruik geen beschadigde apparaten.
• Als het netsnoer van de oplader beschadigd is, moet hij worden vervangen door een origineel NUMATIC netsnoer dat verkrijgbaar is bij de fabrikant of onderhoudsmedewerker.

12. GARANTIE

NL

Garantie lithium-ion-accu

Garantie: Commercieel gebruik

a. Accu's hebben standaard een garantie voor (3 jaar), mits alle regels voor accu-onderhoud worden nageleefd. *Let op: Numatic-dealers buiten het Verenigd Koninkrijk kunnen langere garantieperioden bieden. Neem contact op met uw lokale Numatic-dealer voor informatie over de aankoop van uw product.

b. Om garantie te claimen, moeten de volgende gegevens worden verstrekt
i. Serienummer van de machine
ii. Datumcode van de accu
iii. Aankoopdatum
iv. Bewijs van aankoop
v. Onderhoudsgeschiedenis en laadregime

De garantie vervalt als u niet de juiste Numatic-oplader gebruikt.

Numatic® INTERNATIONAL LTD Chard Somerset TA20 2GB, United Kingdom 851P Rechargeable Li-ion Battery Pack: RyPZ1/453/35(65)FJN-20-60/93 Voltage 25.8V [Capacity 90Ah] | Energy 1280Wh [LFP28148129] | P/N 011048 CAUTION: Risk of fire and burns. Do not open, crash, heat above 480°C or intermediate. Follow manufacturer instruction, read instructions before use. Charge only with Numatic specific charger. Max charge current 25A. Max charge to range 28.8V, maximum 100% to the risk of injury, user must read Instruction manual. May cause heat, explosion and fire. ATTENTION: Roques d'incendre et de brûleurs, ne pas ouont, denser, chauffer à plus au-delà. Suivre en instrument du fabricateur, l'ouvrant les instructions d'impulsion. Charge uniquement avec le charge spécifique Numatic. Caurent de charge max. 25A, tension de charge max. 28.8K. Assistissement - Put provenir les blessures, clathèqueur doit tre le menu! d'utilisation. Peut causer de la chaleur, de l'explosation et un incendre. UK CA MADE IN CHINA Manufacturer: Shenzhen Ace Battery Co.,Ltd.

ZP19006-01FYYWW00001

Serienummer Productieweek Productiejaar

1. BATERIAS COM DEFEITO

PT

PROBLEEM OORZAAK OPLOSSING
De machine werkt niet Laag acculaadniveauMachine is aangesloten en wordt opgeladenSchakelaar Vuilwatertank vol geblokkeerd of verstoptSleutel in UIT-stand of ontbreektZekering hendel is doorgebrand		Laad de accu’s op (pag. 76-92)Verwijder het laadsnoer (pag. 76-81)Controleer de schakelaar in de tank & reinig deze (pag. 58-69)Stop de sleutel in het slot & draai deze naar de AAN-positieVervang de zekering (of neem contact op met een onderhoudstechnicus)
De zuiger werkt niet Zekering ontbreekt of is gesprongenSchakelaar Vuilwatertank vol geblokkeerd of verstoptSchakelaar zuiger niet ingeschakeldVuilwatertank is vol		Installeer of vervang de zekering (pag. 16-21)Controleer de schakelaar in de tank & reinig deze (pag. 58-69)Druk op de schakelaarMaak de vuilwatertank leeg (pag. 40-45)
Water wordt slecht opgezogen Vuilwatertank is volZuigslang is verstopt/geblokkeerdSlangaansluitingen zitten losFiltermandje is verstopt/geblokkeerdFilter scheider is verstoptScheider is slecht afgedichtAfdichting scheider beschadigdZuigslang gescheurd / beschadigdWissers vloerelement beschadigdLaag acculaadniveauVloerelement verkeerd ingesteld		Maak de vuilwatertank leeg (pag. 40-45)Verwijder en maak schoon (pag. 58-69)Druk de aansluitingen goed aan (pag. 22-27)Verwijder en maak schoon (pag. 58-69)Verwijder en maak schoon (pag. 58-69)Maak schoon en plaats terug (pag. 58-69)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Laad de accu’s op (pag. 76-92)Stel het vloerelement goed in
Borstel-/schrobfunctie werkt niet	Geen borstels gemonteerdBorstelplaat omhoogZekeringen ontbreken of zijn doorgebrand	Controleer en monteer (pag. 28-33)Laat borstelplaat zakken (pag. 28-33)Installeer of vervang de zekering (pag. 16-21)
Geen of weinig watertoevoer Schoonwatertank leegFilter schoonwatertank verstoptWatertoevoer niet ingeschakeldBorstelplaat omhoog		Vul de schoonwatertank (pag. 34-39)Verwijder en maak schoon (pag. 58-69)Schakel de watertoevoer in (pag. 52-57)Laat borstelplaat zakken (pag. 28-33)
De machine “stopt” gewoon tijdens het werken	Zekering borstelmotor is doorgebrand vanwege overbelasting	Vervang de zekering & verminder de belasting (pag. 16-21)

Waarschuwing: breng geen vervangende zekeringsverbinding aan met een hogere waarde dan de waarde die op het label van de zekering staat vermeld.

PT

Vennootsweg 15, 2404 CG, Alphen aan den Rijn, NEDERLAND

Tel: [phone] numatic.nl

Numatic International Schweiz AG.
