Caractéristiques	Détails
Type de produit	Balayeuse
Alimentation	Électrique
Largeur de nettoyage	72 cm
Capacité du réservoir	80 litres
Poids	250 kg
Vitesse de nettoyage	Jusqu'à 5 km/h
Utilisation recommandée	Sur surfaces intérieures et extérieures
Entretien	Vérification régulière des brosses et filtres
Réparation	Service après-vente recommandé pour les réparations majeures
Sécurité	Utiliser avec des équipements de protection individuelle
Garantie	2 ans sur les pièces
Accessoires inclus	Brosse principale, filtre HEPA
Caractéristiques supplémentaires	Fonctionnalité de nettoyage humide et sec

FOIRE AUX QUESTIONS - CRL8072 Numatic

Comment allumer la balayeuse Numatic CRL8072 ?

Pour allumer la balayeuse, localisez le bouton d'alimentation sur le panneau de commande et appuyez dessus. Assurez-vous que la machine est branchée et que le cordon d'alimentation est en bon état.

Que faire si la balayeuse ne s'allume pas ?

Vérifiez que la balayeuse est correctement branchée à une prise électrique fonctionnelle. Si elle ne s'allume toujours pas, vérifiez le cordon d'alimentation pour des dommages ou consultez le service après-vente.

Comment vider le réservoir de la balayeuse ?

Pour vider le réservoir, arrêtez la machine et débranchez-la. Retirez le réservoir en suivant les instructions du manuel, puis vidangez-le dans un endroit approprié.

Quelle est la capacité du réservoir de la balayeuse CRL8072 ?

La balayeuse Numatic CRL8072 a une capacité de réservoir de 70 litres.

Comment nettoyer les brosses de la balayeuse ?

Pour nettoyer les brosses, retirez-les de l'appareil puis utilisez une brosse douce ou un chiffon humide pour enlever les débris. Assurez-vous que les brosses sont complètement sèches avant de les réinstaller.

La balayeuse fait du bruit, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez si des objets étrangers se sont coincés dans les brosses ou le moteur. Si le bruit persiste, contactez le service après-vente.

Comment changer le filtre de la balayeuse ?

Pour changer le filtre, retirez le couvercle du filtre conformément au manuel d'utilisation, remplacez le filtre usé par un neuf, puis refermez le couvercle.

Quelle est la durée de garantie de la balayeuse Numatic CRL8072 ?

La balayeuse Numatic CRL8072 est généralement couverte par une garantie de 2 ans, mais il est conseillé de vérifier votre preuve d'achat pour les détails spécifiques.

Comment stocker la balayeuse correctement ?

Pour un stockage approprié, assurez-vous que la balayeuse est propre et sèche, puis rangez-la dans un endroit sec et frais, à l'abri de l'humidité.

Où puis-je trouver des pièces de rechange pour la balayeuse ?

Les pièces de rechange pour la balayeuse Numatic CRL8072 peuvent être achetées auprès de revendeurs agréés ou directement via le site web de Numatic.

MODE D'EMPLOI CRL8072 Numatic

Traduction du manuel d'utilisation d'origine

AVERTISSEMENT, Lisez la notice avant d'utiliser la machine.

Vue d'ensemble de la machine ......Pages 9 et 12

Vue d'ensemble du tableau de commande.....Page 14

Guide d'installation de la machine ......Page 17

Installation du guide de tuyau......Page 23

Installation du suceur ......Page 23

Abaissement du suceur ......Page 23

Détachement du suceur ......Page 23

Relèvement/abaissement du plateau des brosses ......Page 29

Montage de la brosse Page 29

Remplissage du réservoir d'eau propre ......Page 35

Indicateur du niveau de remplissage ......Page 35

Fonctionnement de la machine

Réglage des commandes de nettoyage .....Page 41

Réservoir d'eau sale plein....Page 41

Bouton d'arrêt d'urgence/ klaxon......Page 47

Système antibasculement......Page 47

Utilisation de la machine ......Page 53

Nettoyage hors allée Page 53

Nettoyage de la machine ......Pages 59 et 65

Fonction roues libres ......Page 65

Remplacement des lamelles du suceur......Page 71

Charge de la machine ......Page 77

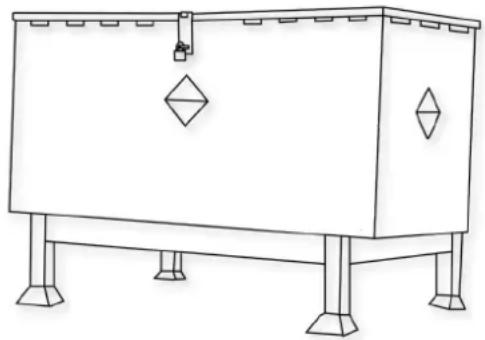

Entretien des batteries ......Page 77

Séquence des voyants de charge....Page 84

Caractéristiques ......Page 84

Dépannage ...... Pages 95 et 183

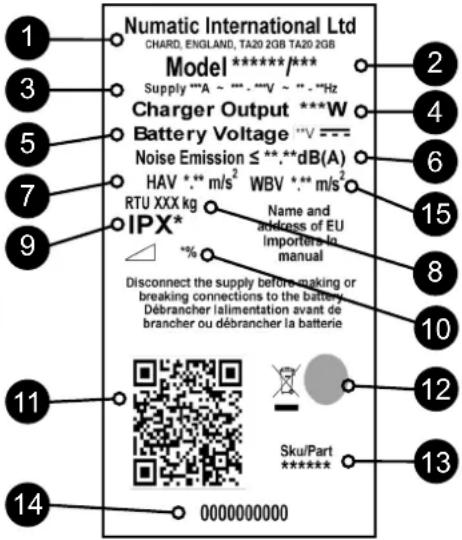

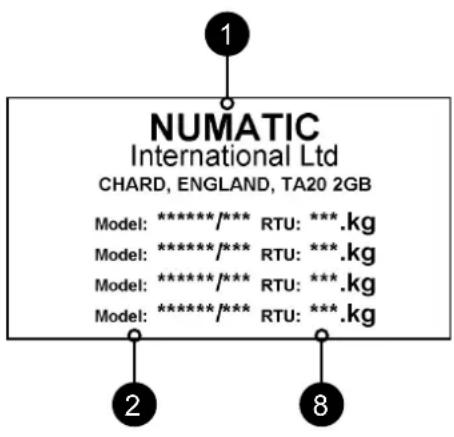

Plaque signalétique / Équipement de protection individuelle / Recyclage ......Page 110

Informations concernant l'autolaveuse ......Pages 111-112

Pièces de rechange recommandées ......Page 139

Informations sur la batterie ......Pages 155-157

Schéma ......Page 187

Document de déclaration de l'U.E. ......Page 188

Adresse de la société ....Page 192

CRL8055/100T = 2x batterie

CRL8072/100T = 2x batterie

ES

Après avoir retiré tous les emballages, ouvrez le carton avec précaution et vérifiez-en le contenu.

• Manuel de l'utilisateur • 2 clés de contact • Câble de charge de batterie • 1 fusible 30 A (brosse) • 1 fusible 20 A (aspiration)
• 1 fusible 10 A • 1 fusible 4 A • 1 fusible 2,5 A • Extracteur de fusibles Maxi

LEES DEZE HANDLEIDING DOOR VOORDAT U DE MACHINE IN GEBRUIK NEEMT

NL

1 Tableau de bord de l'opérateur
2 Pédale du plateau des brosses
3 Tampons antibasculement
4 Levier de relèvement/abaissement du suceur
5 Point de remplissage du réservoir d'eau propre
6 Plateau des brosses
7	Panneau de fusibles (20 A V c.a. / moteur de brosses 30 A / pompe à eau 4 A / marche de la brosse 10 A).
8 Batterie Li-ion
9 Ftre de réservoir d'eau propre
10 Chargeur embarqué et indicateur de charge
11 Pédale d'accélérateur
12 Avertisseur lumineux pour les piétons
13 Support de transit du suceur
14 Séparateur pneumatique
15 Tuyau de vidange d'eau sale
16 Tuyau d'aspiration
17 Tuyau de vidange du réservoir d'eau propre
18 Suceur
19 Fusible de sécurité (2,5 A)

NL

FR: En cas de panne, contactez votre revendeur Numatic.

Vue d'ensemble du tableau de commande

1 Débit d'eau 6 Bouton marche avant/marche arrière
2 Commutateur marche-arrêt de l'aspirateur 7 Voyant DEL de traction
3 Bouton de marche de la brosse 8 Bouton d'arrêt d'urgence
4 Bouton de klaxon 9 Commande de la vitesse maximale
5 Affichage de l'heure et de l'état de la batterie 10 Démarreur

NL

Guide d'installation de la machine

À lire avant de commencer l'utilisation. Après avoir retiré tous les emballages, ouvrez le carton avec précaution et vérifiez-en le contenu.

Contenu

- Manuel de l'utilisateur • Câble de charge de batterie • 2 clés • fusible 30 A • fusible 20 A • 1 fusible 10A • 1 fusible 4 A - fusible 2,5 A • Extracteur de fusibles Maxi

Soulevez l'ensemble du réservoir supérieur pour accéder au compartiment des batteries, en veillant à toujours bien utiliser la poignée fournie.

Installez les fusibles d'aspiration et de brosse (fournis dans le pack de démarrage) dans les porte-fusibles tel qu'indiqué sur les figures. (fig. 1).

Chargez la machine pour activer les batteries. Une fois les batteries activées, les LED doivent s'allumer sur le dessus de toutes les batteries.

Insérez la clé dans le démarreur, qui se trouve sur le panneau de commande (voir la fig. A).

Numatic International Ltd recommande d'utiliser UNIQUEMENT des batteries au lithium de type 911948 NX1K LFP fournies avec cette machine.

Fusible 20 A = moteur d'aspiration Fusible 30 A = moteur de brosse Fusible 10 A = marche de la brosse Fusible 4 A = pompe à eau.

Utilisez la poignée pour soulever ou abaisser le réservoir supérieur d'eau sale.

Insérez la clé de contact et démarrez la machine (fig. A).

Veillez à ce qu'aucun objet métallique n'entre en contact avec les bornes de batteries lorsque les batteries sont exposées.

Tournez la clé pour mettre la machine en marche, placez le levier en position de marche avant.

Sélectionnez la vitesse la plus basse, appuyez sur l'accélérateur et sortez de la palette en roulant sur la rampe fournie.

Une fois en lieu sûr, éteignez la machine.

Remarque : N'APPUYEZ PAS sur la pédale d'accélérateur pendant que le logiciel s'initialise. La machine ne fonctionne pas en marche arrière lorsque le suceur est abaissé. Le siège est équipé d'un capteur de pression qui désactive la machine lorsque personne n'est assis dessus.

NL

Gids machine-instellingen

Guide d'installation de la machine

Installation du guide de tuyau

Le tuyau est équipé d'un collier de repli en U afin d'empêcher l'eau de se déverser lorsque l'aspiration est désactivée. Rebranchez le tuyau d'aspiration sur le suceur lorsque vous avez terminé.

Rebranchez le tuyau d'aspiration sur le suceur lorsque vous avez terminé.

Remarque : N'ENFONCEZ PAS le tuyau d'aspiration sur le suceur lorsque celui-ci est en position relevée.

Installation du suceur

Remarque : Relevez le suceur avant de vous rendre dans la zone à nettoyer.

La machine ne fonctionne pas en marche arrière lorsque le suceur est abaissé.

Détachement du suceur

La conception du suceur intègre une fonction de détachement qui permet de le dégager de son support en toute sécurité s'il est pris dans un obstacle pendant un mouvement vers l'avant.

Ne serrez pas excessivement les boutons de retenue.

Abaissez le suceur.

Faites glisser le suceur sur le support.

Vissez les boutons de retenue à la main et raccordez le tuyau.

Relevez le suceur.

NL

Gids machine-instellingen

Slangklem monteren

d'installation de la machine

Vérifiez systématiquement que la machine est hors tension avant d'effectuer des réglages.

Relevez le plateau des brosses/ Installation de la brosse / Abaissez le plateau de brosses

Relevez le plateau des brosses.

Position relevée du plateau des brosses

Glissez la brosse sous la machine.

Brosse double CRL 8072

Brosse placée.

Abaissez le plateau des brosses

Plateau des brosses abaissé.

Mettez la machine en marche.

Maintenez enfoncé le bouton Marche de la brosse

La machine a intégré la brosse.

Lors de la pose des brosses, veillez à le faire sur une surface plane.

Veuillez suivre la même procédure pour installer les deux brosses sur le CRL8072T que pour la brosse unique sur le CRL8055T.

Pour désengager la brosse, retirez-la manuellement.

Remarque : Ne soulevez pas le plateau des brosses tant que la brosse n'a pas cessé de tourner, sinon la brosse va se libérer.

Assurez-vous de relever le plateau des brosses avant de vous rendre sur le site à nettoyer.

Le port de gants de protection est recommandé lorsque vous remplacez les brosses usagées.

Support de transit du suceur

Pendant le transit, le suceur peut être placé sur le support situé à l'arrière de la machine. Il suffit de faire rentrer le bouton de retenue dans le support.

Guide d'installation de la machine

Vérifiez systématiquement que la machine est hors tension avant d'effectuer des réglages.

Remplissage du réservoir d'eau propre

La CRL 8055/8072 est équipée d'un réservoir d'eau propre d'une grande capacité de 80 litres permettant de traiter de grandes surfaces avec un seul remplissage.

Pour remplir le réservoir d'eau propre, allongez le tuyau de remplissage.

Retirez le joint en caoutchouc et remplissez.

Vous pouvez aussi retirer complètement le bouchon de remplissage.

Remarque : veillez particulièrement à ce qu'aucun contaminant (feuilles, cheveux, poussière, etc.) ne pénètre dans le réservoir d'eau propre lors du processus de remplissage. Si vous utilisez un seau ou un récipient similaire, veillez à ce qu'il soit toujours parfaitement propre et qu'il ne contienne pas de détritus.

Indicateur du niveau de remplissage

Lors du remplissage du réservoir d'eau propre, ne dépassez pas le niveau du collier de maintien du tuyau de vidange de ce réservoir.

Il se trouve à l'arrière de la machine.

Si vous avez besoin d'accéder aux batteries, assurez-vous que le réservoir d'eau sale est vide avant de le soulever.

NL

Gids machine-instellingen

Fonctionnement de la machine

Important

N'utilisez pas la machine avant d'avoir lu et bien compris le mode d'emploi.

Conduisez la machine jusqu'au site à nettoyer.

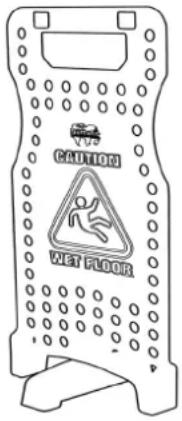

Avant l'opération de nettoyage, placez des panneaux d'avertissement appropriés et balayez ou dépoussièrez le sol.

Lorsque vous êtes prêt à nettoyer, abaissez l'outil de sol (page 6) et le plateau des brosses (page 7).

Réglage des commandes de nettoyage

Allumez la machine. Le témoin de niveau de charge de la batterie s'allume.

Réglez le débit d'eau tel qu'il est requis.

Mettez le moteur d'aspiration sous tension.

Réservoir d'eau sale plein

Le système de coupure d'aspiration arrête le débit d'air lorsque le réservoir supérieur d'eau sale est plein.

Le moteur d'aspiration continue de fonctionner, mais le bruit n'est pas du tout le même lorsque le système de coupure fonctionne.

Pour plus de détails sur la vérification et le nettoyage du système de coupure, voir page 13.

Assurez-vous toujours que le sol a été préalablement balayé et qu'une signalisation de sécurité adéquate a été mise en place.

NL

Bediening machine

Belangrijk

Fonctionnement de la machine

Bouton d'arrêt d'urgence/ klaxon

En cas d'urgence, appuyez sur le bouton d'arrêt d'urgence pour désactiver la machine.

Bouton de klaxon - pour faire retentir un signal d'avertissement

Remarque : Après avoir appuyé sur le bouton d'arrêt d'urgence, le voyant de traction clignote 7 fois, s'interrompt et reprend jusqu'à ce que le bouton d'arrêt d'urgence ait été réinitialisé et que la machine soit éteinte/allumée.

Commande de la vitesse maximale

Réglez la vitesse de traction souhaitée, selon le type de sol et le degré de salissure.

Une fois la vitesse maximale réglée au moyen du bouton de commande du tableau de bord, il est possible d'effectuer des réglages précis en utilisant la pédale de vitesse à commande variable située sur le côté droit du plancher.

Veillez à ralentir dans les virages ou lorsque vous faites des manœuvres.

Système antibasculement

La CRL 8055/8072 est équipée d'un système antibasculement.

La machine ralentit automatiquement, ce qui l'empêche de basculer en cas de virage à grande vitesse.

Les tampons situés à l'avant sont conçus pour empêcher la machine de basculer si l'opérateur cherche à prendre un virage trop serré.

Les tampons sont conçus pour pouvoir être remplacés lorsqu'ils sont usés.

NL

Bediening machine

Noodstopknop / claxon

tionnement de la machine

Ne faites pas fonctionner la machine sur des pentes supérieures à 11 %.

Utilisation de la machine

Pour utiliser la machine, sélectionnez la marche avant et appuyez sur la pédale d'accélérateur. Remarque : La machine ne fonctionne pas en marche arrière lorsque le suceur est abaissé.

La prise d'aspiration et le débit d'eau s'activent s'ils sont sélectionnés, et la machine se déplace en marche avant si la brosse et le suceur sont en position abaissée.

L'eau propre est dispersée uniformément à travers les brosses de lavage équipées du système « EN CONTINU ».

L'eau sale est ensuite récupérée par le suceur.

Pour obtenir un nettoyage homogène, les chemins de lavage doivent se chevaucher de 10 cm.

Après l'arrêt, laissez tourner le moteur d'aspiration pendant encore 10 secondes pour récupérer l'eau qui se trouve dans le tuyau d'aspiration, puis éteignez le moteur d'aspiration.

Sur des sols très sales, utilisez la technique du « double lavage ».

Prélavez d'abord le sol avec le suceur en position relevée, laissez le temps aux produits chimiques d'agir, puis lavez la zone une seconde fois avec le suceur abaissé.

Si votre machine laisse des stries sur le sol qui vient d'être lavé, nettoyez la raclette du suceur ou bien ajustez la hauteur de la raclette pour optimiser le fonctionnement.

Mettez le levier en position marche avant.

Plateau des brosses en position abaissée.

Levier du suceur en position abaissée.

Réglage de la hauteur de la raclette.

Kit de nettoyage hors-allée (accessoire en option) 606182

Le kit optionnel de nettoyage hors-allée donne une plus grande souplesse à l'opérateur.

Le kit peut être utilisé pour nettoyer les zones difficiles à atteindre/inaccessibles.

Débranchez le tuyau d'aspiration du suceur et fixez-le sur le kit hors-allée.

Pour actionner l'aspiration, appuyez sur le bouton d'aspiration.

Remarque : Rebranchez le tuyau d'aspiration sur le suceur une fois que vous avez fini d'utiliser le dispositif hors-allée.

Vérifiez systématiquement que la machine est hors tension avant toute opération de maintenance.

A. Après utilisation, videz le réservoir d'eau sale en utilisant le tuyau de vidange et rincez-le à l'eau claire.
B. Retirez le tuyau d'aspiration du suceur, sans oublier de retirer également le collier de repli, et rincez le tuyau à l'eau claire.
C. Videz le réservoir d'eau propre en utilisant le tuyau de vidange et rincez-le aussi à l'eau claire.

Retirez le tuyau.

Retirez le séparateur et nettoyez-le.

Nettoyez et examinez le joint en caoutchouc à chaque nettoyage.

Remarque : Vous pouvez suspendre le séparateur d'un côté ou de l'autre du réservoir supérieur tout en maintenant la machine avec l'attache située sur le devant du couvercle.

Quand vous remettez en place le séparateur, veillez à bien engager l'avant du séparateur AVANT d'appuyer sur le séparateur pour l'abaisser.

Remettez en place le tuyau d'aspiration.

NL

Machine schoonmaken

Vérifiez systématiquement que la machine est hors tension avant toute opération de maintenance.

Le réservoir d'eau sale supérieur contient un système de coupure d'aspiration, qui coupe l'aspiration lorsque le réservoir d'eau sale est plein. Ce système empêche également la mousse produite par les détergents à fort pouvoir moussant d'entrer dans le moteur. Il arrive que les évents de flotteur s'encrassent et se bloquent. En pareil cas, nettoyez-les pour que la machine puisse fonctionner correctement. Vérifiez et nettoyez régulièrement le filtre à air en haut de l'ensemble. Retirez le panier-filtre à débris et rincez-le à l'eau claire, puis réinstallez-le.

IMPORTANT : Si vous laissez le panier à débris s'encrasser, les performances d'aspiration peuvent se détériorer.

Le filtre du réservoir d'eau propre est situé à l'avant du compartiment des batteries et doit être vérifié à intervalles réguliers. Soulevez le filtre de son logement, dévissez la base et retirez-la en veillant à ne pas projeter de liquide sur les batteries. Rincez-le à l'eau claire, puis réinstallez-le. Pour ce faire, suivez la procédure inverse.

Remarque : Tout déversement doit être essuyé avant que le réservoir ne soit abaissé.

Fonction roues libres

ASSUREZ-VOUS TOUJOURS QUE LA MACHINE EST SUR UN SOL PLAT AVANT DE DESSERRER LE BRAS DE FREIN. NE DESSERREZ JAMAIS LE FREIN LORSQUE LA MACHINE EST SUR UNE PENTE OU UNE INCLINAISON.

La CRL 8055/8072 est équipée d'une fonction roues libres qui permet à l'opérateur de déplacer la machine. Le levier de roue libre se trouve sur le côté droit de l'essieu arrière. Pour désengager le frein, abaissez le levier. Réengager le frein en relevant le levier.

Remarque : Lorsque le frein est desserré, la machine ne dispose d'aucun moyen de freinage. Prenez les précautions nécessaires lorsque la machine est en mode roues libres.

NL

Machine schoonmaken

Remplacement des lamelles du suceur

Vérifiez systématiquement que la machine est hors tension avant toute opération de maintenance.

Abaissez le suceur et desserrez les boutons de retenue, puis faites-le sortir du support de retenue.

Rincez le suceur à l'eau claire et remettez-le en place.

Retirez le suceur.

Retirez les quatre goupilles de retenue.

Retournez le suceur.

Séparez le support de la raclette du corps principal.

Détachez les raclettes.

Les raclettes du suceur doivent être examinées régulièrement pour s'assurer qu'elles ne sont pas usées ou endommagées.

Pour remonter les raclettes, suivez la procédure inverse.

Vue d'ensemble du suceur

1. 4 goupilles de retenue

2. Raclette avant (fendue)

3. Support des lames

4. Raclette arrière

5. Corps principal du suceur

Remarque : les raclettes sont conçues pour être réversibles, ce qui permet de prolonger leur durée de vie utile.

NL

iez systématiquement que la machine est hors tension avant de procéder à la charge.

1. Le compteur de la batterie affiche le niveau de charge des batteries. Lorsque la charge est terminée, tous les voyants du compteur sont allumés.
2. À mesure que la machine est utilisée et que les batteries se déchargent, les voyants du compteur s'éteignent de la droite vers la gauche. Si les batteries sont déchargées au point où un ou deux voyants/barres seulement restent allumés, l'opérateur doit envisager de recharger la machine.
3. Lorsque la machine est presque vide, le dernier voyant commence à clignoter, l'opérateur doit ensuite amener la machine à un point de recharge approprié. Lorsque l'icône de la batterie commence à clignoter, les moteurs d'aspirateur et de brosse sont désactivés et l'utilisateur doit charger la machine.

Affichage alternatif

Lorsque le dernier témoin rouge commence à clignoter, les moteurs d'aspiration et de brosse sont désactivés et l'utilisateur doit recharger la machine.

Les batteries LFP sont scellées à vie et ne nécessitent absolument aucun entretien.

Le chargeur embarqué surveille automatiquement le processus de charge et passe en mode charge flottante lorsque les batteries sont complètement chargées. Le mode charge flottante permet de maintenir les batteries LFP en bon état. La machine doit être laissée en charge flottante pendant la nuit ou le week-end au moins une fois par mois ou plus fréquemment si nécessaire.

Insérez le câble de charge requis pour votre pays dans le point de charge.

Le point de charge est situé à l'arrière de la machine, sous le tableau de bord.

Branchez la machine sur une prise de courant appropriée.

Une fois que l'appareil est branché sur l'alimentation secteur, l'indicateur de charge rouge s'allume.

Pour garantir une charge complète, à partir d'un état vide, la machine doit être laissée à charger pendant 8 heures.

Une fois la charge terminée, débranchez le câble de charge de l'alimentation et de la machine.

Entretien des batteries

Pour être sûr que votre machine conserve son efficacité maximale et pour prolonger la durée de vie de vos batteries, prenez les précautions simples suivantes :

Dans le cadre d'un usage quotidien normal :

Rechargez complètement la machine après chaque utilisation, quelle que soit la durée d'utilisation de la machine.

Il est recommandé de laisser la machine connectée au réseau électrique pendant la nuit, au moins une fois par mois. Si l'utilisateur ne débranche pas le câble après une charge complète, cela ne pose pas de problème.

Ne laissez pas la machine à l'état déchargé.

Inspectez périodiquement les branchements de la batterie pour vérifier qu'ils sont bien serrés et exempts de corrosion.

Machine opladen NL Controleer altiid

Séquence des voyants de charge

Signal (voyant à DEL) Signification
Voyant rouge Première phase (mode courant constant)
Voyant orange Deuxième phase (mode tension constante)
Voyant vert allumé	Troisième phase (mode tension constante), charge terminéele fait de laisser le chargeur connecté permet de passer en mode charge flottante pour aider à maintenir un équilibre sain entre les batteries.
Voyant rouge clignotant suivi par Pause	Ventilateur de refroidissement verrouillé > 1 flash par intermittenceProtection contre les surtensions / Court-circuit de sortie / Polarité inversée de la batterie > 2 flashes par intermittenceProtection contre la surchauffe > 3 flashes par intermittenceTemps de recharge ayant dépassé 16 heures en phase 1 ou 2 > 4 clignotements par intermittence.
	État	VOYANT ROUGE	VOYANT JAUNE	VOYANT VERT
	Dépassement du délai de recharge	Clignote 4 fois		O
	Délai CC dépassé		O
	Délai CV dépassé		O	O
	Débranchement de la batterie

Remarque : rechargez complètement la machine après sa dernière utilisation. Ne laissez pas la machine à l'état déchargé.

En cas d'usage anormal, c'est-à-dire si vous laissez la machine sans la charger pendant un certain temps, nous vous conseillons de procéder de la manière suivante :

Le mode charge flottante permet de maintenir les batteries LFP en bon état.

La machine doit être laissée en charge flottante pendant la nuit ou le week-end au moins une fois par mois.

Effectuez une charge complète la veille de la remise en service de la machine.

Caractéristiques

Modèle - CRL 8055 / 8072
Poids net (vide)			Poids de la brosse		Largeur de la brosse	Brosse Pression		Taille Largeur	Taille Pression	Zone de nettoyage
CRL8055/50 - 139.75 kg			17 kg 550 mm		8.4 G/cm	^2		508 mm 6.8	G/cm ^2	2750m ^2 @ 5.0 Km/Hr
CRL8055/100 - 150.55 kg
CRL8072/50 - 159.75 kg			32 kg 370mm		x 2 19.9 G/cm	^2		360mm x 2 16	6 G/cm ^2	3600m ^2 @ 5.0 Km/Hr
CRL8072/100 - 170.55 kg
Boîte-pont		Temps de fonctionnement		Batterie totale Poids		Temps de charge		Hauteur Longueur Largeur
24 V / 400 W		50Ah - 1 Hr 20 Mins		10.8 kg		2.5 Hrs		1160 mm	CRL 8055 - 1460 mmCRL 8072 - 1450 mm	CRL 8055 - 805 mmCRL 8072 - 948 mm
		100Ah - 2 Hr 40 Mins		21.6 kg		5 Hrs
Vitesse des brosses	Débit d'air		Vitesse de déplacement		Capacité	Moteur de brosses	Moteur d'aspiration		Débit d'eau		Pression acoustique
150 r/min	24.2 L/sec		0-6 km/h 80L / 80L			24 V 600 W	24 V 400 W		0 à 3.5 L/min		≤ 70dB (A)
RTU / Poids brut + 75kg opérateur				Vibrations main-bras			Vibrations de l'ensemble du corps				Pente max
CRL8055/50 = 293.75 Kg				ah≤0.8m/s ^2			aw≤0.45m/s ^2				11%
CRL8055/100 = 305.55 Kg
CRL8072/50 = 314.75 Kg
CRL8072/100 = 325.55 Kg

Plaque signalétique
1 Nom et adresse de la société
2 Description de la machine
3	Courant / Tension d'alimentation / Courant alternatif / Fréquence
4 Puissance de sortie du chargeur
5 Tension de la batterie
6 Niveau sonore
7 Vibrations main-bras
8 Poids (prête à l'emploi)
9	Indice de protection contre la pénétration
10 Pente max
11 Code QR
12	Logo DEEE / Marques d'homologation
13 Référence SKU / Pièce
14	Année/Semaine/Numéro de série de la machine
15 Vibrations de l'ensemble du corps

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model *****/*** Supply ***A ~ ** - ***V ~ * - ***Hz Charger Output ***W Battery Voltage ***V --- Noise Emission ≤ **.**dB(A) HAV *.* m/s² WBV *.* m/s² RTU XXX kg IPX* Name and address of EU Importers in manual Disconnect the supply before making or breaking connections to the battery. Débrancher alimentation avant de brancher ou débrancher la batterie Sku/Part ***** 0000000000

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg 2 8

DEEE (Déchets d'équipements électriques et électroniques)

Pour permettre un recyclage écologique, les accessoires et les emballages de l'autolaveuse doivent être triés.

Royaume-Uni et pays de l'UE uniquement.

Ne jetez pas l'autolaveuse avec les ordures ménagères.

Conformément à la Directive européenne 2012/19/UE concernant l'élimination des équipements électriques et électroniques et à sa transposition en droit national.

les autolaveuses qui ne sont plus utilisables doivent faire l'objet d'une collecte sélective et être traitées d'une manière respectueuse de l'environnement.

EPI (équipement de protection individuelle) qui peut être nécessaire pour certaines opérations.

Protection auditive Chaussures de sécurité Casque de protection Gants de sécurité
Protection contre la poussière/les allergènes	Protection des yeux	Vêtements de protection	Gilet haute visibilité	Attention Panneau de signalisation « Attention sol mouillé »

REMARQUE : il est nécessaire de mener une évaluation des risques pour décider des EPI à porter.

Composants critiques pour la sécurité :

Câbles de charge : H05VV-F 3 conducteurs x 1,0 mm²

Chargeur de batteries : 100 V-240 V (50-60 Hz)

Sortie CC : 25,6 VDC, 20 A

LISEZ LE MODE

D'EMPLOI AVANT UTILISATION

COMPOSANT INTERVALLE RECHERCHER

Câble de chargeur de batterie QUOTIDIENNEMENT		Érafl ures, fi ssures, crevasses, conducteurs apparents
Brosses QUOTIDIENNEMENT Poils endommagés, usure, usure du collierd'entraînement
Lame pour raclette AVANT CHAQUE UTILISATION Usure, fi ssures, fentes
Filtres AVANT CHAQUE UTILISATION Obstruction, rétention de débris
Réservoirs APRÈS CHAQUE UTILISATION Rincez le réservoir d'eau sale après utilisation

AVERTISSEMENT

Comme pour tout équipement électrique, il convient d'être prudent et vigilant à tout instant lors de l'utilisation de l'autolaveuse. Il faut de plus s'assurer que son entretien courant et préventif est effectué régulièrement, afin de garantir la sécurité du fonctionnement. Les opérateurs doivent apprendre à se servir correctement de ces machines avant de les utiliser.

Si l'entretien nécessaire n'est pas effectué et que les pièces à changer ne sont pas remplacées par des pièces répondant à la norme, l'équipement pourrait devenir dangereux et le fabricant ne pourra accepter aucune responsabilité à cet égard.

Lorsque vous commandez des pièces de rechange, indiquez toujours le numéro du modèle/numéro de série indiqué sur la plaque signalétique.

Ne pas utiliser sur des surfaces de nettoyage dont la pente est supérieure à la limite indiquée sur l'appareil. Sur une pente ou en montée, évitez les arrêts brusques.

Évitez également les virages brusques. Avancez lentement lorsque vous êtes en pente. Nettoyez uniquement lorsque la machine est en descente.

Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) présentant des capacités physiques, sensorielles ou mentales réduites, ou par des personnes dénuées d'expérience et de connaissances. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Utilisez uniquement les brosses fournies avec l'appareil ou celles spécifi ées dans le mode d'emploi.

L'utilisation de brosses d'un autre type peut compromettre la sécurité.

Une gamme complète de brosses et d'accessoires est disponible pour ce produit.

N'utilisez que des brosses ou des disques adaptés à la tâche particulière à effectuer et garantissant le bon fonctionnement de la machine.

Il est essentiel que cet équipement soit monté correctement et utilisé conformément aux normes de sécurité en vigueur.

Lors de l'utilisation de l'équipement, veillez à ce que toutes les précautions nécessaires soient prises systématiquement pour garantir la sécurité de l'opérateur et de toute autre personne qui pourrait se trouver aux alentours.

Portez des chaussures antidérapantes lors du lavage. Portez un masque respiratoire dans les environnements poussiéreux.

Pendant le nettoyage, la réparation ou l'entretien de la machine, la source d'alimentation doit être coupée avant de procéder à toute activité de remplacement de pièces ou de conversion de la machine pour en changer la fonction.

Pour les machines alimentées sur secteur, le câble d'alimentation doit être débranché de la prise de courant. Pour les machines alimentées par batterie, coupez l'alimentation en utilisant le bouton supérieur Marche/Arrêt de la batterie.

Pour éviter toute utilisation non autorisée de la machine, retirez la clé d'alimentation après utilisation.

Les machines laissées sans surveillance doivent être protégées contre tout déplacement involontaire.

En cas d'utilisation de détergents ou d'autres liquides, lisez les instructions fournies par le fabricant.

ATTENTION

Cette machine n'est pas conçue pour le ramassage de poussières dangereuses.

Cette machine ne doit pas être entreposée à l'extérieur ou dans un environnement humide.

Cette machine est réservée à un usage intérieur.

REMARQUES : Cette machine est destinée à une utilisation commerciale, par exemple dans les hôtels, les écoles, les hôpitaux, les busines, les magasins, les bureaux et les sociétés de location. Ce produit est conforme aux exigences de la norme IEC 60335-2-72

À FAIRE

• Veillez à ce que seules des personnes compétentes déballent/montent la machine.
• Maintenez votre machine propre.
• Maintenez vos brosses en bon état.
• Remplacez immédiatement toute pièce usée ou endommagée.
• Examinez régulièrement le câble d'alimentation pour vérifier s'il comporte des traces de détérioration telles que fissures ou vieillissement. S'il est endommagé, remplacez-le avant toute nouvelle utilisation.
• Remplacez le câble d'alimentation uniquement par les pièces de rechange correctes approuvées par Numatic.
• Assurez-vous que la zone de travail n'est pas encombrée et/ou que personne ne s'y trouve.
• Assurez-vous que la zone de travail est bien éclairée.
• Balayez au préalable la zone à nettoyer.

À NE PAS
FAIRE

• Utiliser des nettoyeurs à vapeur ou des nettoyeurs haute pression pour nettoyer la machine, ou l'utiliser sous la pluie.
- Ne laissez pas une personne inexpérimentée effectuer des réparations. Faites appel à une personne compétente.
- Ne laissez pas des opérateurs inexpérimentés, non autorisés ou sans formation appropriée utiliser la machine.
• N'utilisez pas la machine si les réservoirs de solution n'ont pas été installés correctement, comme indiqué dans le mode d'emploi.
- Vous attendre à ce que la machine soit fiable et fonctionne sans problème si elle n'est pas correctement entretenue.
- Laisser les solutions aqueuses pénétrer dans la batterie.
- Ne soulevez ni ne tirez jamais la machine par l'une des poignées-interrupteurs ; utilisez la poignée principale.
- Ne retirez jamais la poignée de la machine, sauf pour l'entretien ou les réparations.

Précautions à prendre avec les batteries

1. Portez toujours des vêtements de protection, par exemple visière, gants et combinaison, lorsque vous travaillez avec des batteries.
2. Dans la mesure du possible, eff ectuez toujours la charge dans une zone appropriée et bien aérée.
   Ne fumez pas et n'introduisez pas de fl ammes dans la zone où la charge a lieu.
3. Retirez tous vos objets métalliques des mains, des poignets et du cou (bagues, chaînes, etc.) avant d'intervenir sur une batterie.
4. Ne déposez jamais d'outils ou d'objets métalliques sur le dessus de la batterie.
5. Lorsque la charge est terminée, débranchez le câble d'alimentation.
6. Les batteries doivent être retirées de la machine avant que celle-ci ne soit mise au rebut.
7. La machine doit être débranchée du secteur lorsque vous retirez la batterie.
8. Pour retirer les batteries :- Débranchez le câble d'alimentation de la machine (si elle est en charge) et assurez-vous que les batteries sont hors tension à l'aide du bouton situé sur le dessus de la batterie. Débranchez les tuyaux du séparateur et des réservoirs.

Retirez le séparateur et les réservoirs. Dévissez les fi xations de sangle des batteries et retirez-les.

Démontez les bornes des batteries et retirez-les. Retirez les batteries.

1. Les batteries doivent être mises au rebut de manière sécurisée, conformément aux directives du gouvernement local.
2. N'utilisez que des batteries de rechange Numatic authentiques.
3. Ne laissez pas les batteries se décharger complètement, car il pourrait être impossible de les recharger par la suite. Les batteries ne doivent pas être déchargées en deçà de 22,5 volts avec un débit de 10 ampères.
4. Ne laissez pas une batterie se décharger séparément de l'autre.
5. Ne mélangez pas les batteries de diff érentes machines.
6. Les batteries fi xées sur ce produit sont de type Lithium-ion (Li-ion), Lithium-phosphate de fer (LFP).
   L'installation de tout autre type de batterie peut entraîner un danger pour la sécurité.
7. Éteignez la batterie à l'aide du bouton supérieur Marche/Arrêt avant tout nettoyage ou entretien.

Entretien des batteries

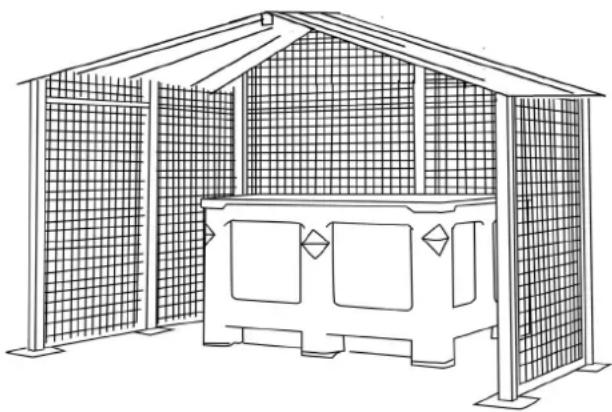

1. Stockage des batteries :
   a. Les batteries doivent être entreposées dans un endroit sec, plat et propre à une température comprise entre 15 °C et 25 °C.
   b. Les batteries doivent être entièrement chargées tous les six mois lorsqu'elles sont entreposées ou lorsque la tension de la batterie descend à 25 V.
   c. Les batteries doivent être utilisées dans les 12 mois suivant la date de fabrication, dans le cas contraire, leur capacité sur le terrain sera diminuée. (code de date de la batterie)

ZP19006F YYW W0 0001

Numéro de série

Semaine de production

Année de production

d. Si une batterie ne s'allume pas et que la LED verte sur le dessus ne s'allume pas, des dommages irréversibles se sont produits. Dans ces conditions, la batterie ne devra pas être mise en service mais devra être éliminée conformément aux directives des autorités locales.

1. Lors de l'utilisation :
   a. Les batteries doivent être rechargées après chaque utilisation, quelle que soit la durée d'utilisation de la machine.
   b. Si la machine doit rester inutilisée pendant quelque temps, procédez comme suit :
   i. Chargez complètement les batteries.
   ii. Ne laissez pas les batteries en sommeil pendant plus de 6 mois.

Tous les jours

Maintenez votre machine propre.

Assurez-vous que les brosses/disques/raclettes/fi Itres sont en bon état.

Vérifi ez l'état des pièces et remplacez immédiatement toute pièce usée ou endommagée.

Vidangez et rincez le réservoir d'eau sale après chaque utilisation.

Entreposez la machine avec le plateau des brosses maintenu en position haute.

Toutes les semaines (tâches quotidiennes, ainsi que les tâches suivantes) :

Vérifi ez la brosse ou le disque et la jupe et rincez-les.

Vérifi ez l'usure des lamelles du suceur et essuyez-les.

Nettoyez le séparateur, y compris le fi ltre, et vérifi ez l'état du joint.

Rincez le système à l'eau claire et nettoyez les fi Itres.

Batteries

Rechargez toujours les batteries après utilisation.

Chargez pendant au moins 4 heures. Laissez la batterie en charge toute la nuit, au moins une fois par mois.

Cela prolongera la durée de vie de la batterie après qu'elle ait été entièrement chargée.

Entretien TwinTec

N° de réf. RACLETTE N° de réf. BROSSES
904691	Ensemble raclette complet 650 mm Garniture rouge CRL 8055	918295 Brosse Ten-Tec 550 mm CRL 8055
900518	Jeu de lames de raclette - Serilor Pu vert Fr & Rr CRL 8055	606550 Brosse Nyloscrub 550 mm CRL 8055
208497	Roulette de raclette 900526 Plateau d'entraînement Nuloc2 500 mm CRL 8055
206953	Goupille de fixation	903994	Brosse Nyloscrub 370mm (2 nécessaires) CRL 8072
208796	Roue tampon de raclette	918293	Brosse Ten-Tec 370 mm (2 requises) CRL 8072
604013 Kit	de câble interne de relevage de la raclette 900524		Plateau d'entraînement Nuloc2 360 mm (2 nécessaires) CRL 8072
208156	Boulon de serrage M6	N° de réf.	POMPE ET FILTRE
903853	Ensemble raclette complet 750 mm Garniture rouge CRL 8072	230278 Pompe à eau
904699	Jeu de lames de raclette - Serilor Pu Green Fr & Rr CRL 8072	208888 Ensemble complet de filtre étendu
N° de réf.	RÉSERVOIR SUPÉRIEUR	208827	Filtre noir de crépine
903542	Panier-filtre à gravier	208889	Grille à maille 50 pour la crépine élargie
208861 Filtre à air		208830 Joint de crépine
208980 Tampon en mousse CRL		208890 Cuve transparente pour la crépine élargie 68 mm
304503	Bande d'étanchéité de séparateur de 1045 mm de long	N° de réf.	RÉSERVOIR INFÉRIEUR ET COLONNE DE DIRECTION
208862	Coussin de siège	237685	Moulure de manchon de réservoir inférieur gauche
208864	Coussin arrière	237684	Moulure de manchon de réservoir inférieur droite
208867 Gyrophare		303942 Roue tampon du plateau CRL 8055
208907 Support gaz (100Nm)		208985 Guide en nylon de poignée de levage
N° de réf.	TUYAUX	392438	Plateau bouteille
208188	Flexible d'aspiration de raclette	208897	Courroie d'entraînement de direction
237718 3 Guide de flexible annulaire		204120 Roue avant
208938 Tuyau de vidange du réservoir inférieur		901209 Roues arrière
902468	Tuyau de vidange du réservoir supérieur avec manchette réglable	237609 Jupe anti-éclaboussures CRL 8055
903696 Flexible extensible de remplissage		204068 Roue tampon du plateau CRL 8072
Pour des résultats optimaux, Numatic International Ltd recommande d'utiliser les batteries suivantes dans les machines Twintec.		903437 Jupe anti-éclaboussures CRL 8072
911948	Type de batterie LFP NX1K (Li-ion) (Batterie recommandée par Numatic)

Marque Tension	Capacité/Énergie Poids	Taille de la batterie
Batterie NX1K 25.6	V 50Ah / 1280 Wh 10	8 kg 315 mm (L) x 132	mm (l) x 185 mm (H)

Il est important que vous respectiez les instructions et mises en garde suivantes!

1. Si un client souhaite renvoyer une batterie à un fournisseur après l'avoir retirée du produit, le ramassage de la batterie doit être organisé par le fournisseur. Noter cependant que les batteries défectueuses ne doivent jamais être renvoyées par un service postal ou par coursier.
2. Si une batterie soupçonnée d'être défectueuse, qu'elle ait été renvoyée à un fournisseur OU qu'elle se trouve dans les locaux d'un client, montre n'importe quel signe de dommage par choc, de déformation, de boursouflage, de détachement de pièces ou de fuite, elle ne doit en aucun cas être soumise à une vérification d'état. Elle doit être considérée comme défectueuse, et les modes opératoires décrits à partir du point 6 ci-dessous doivent être suivis.
3. Si une batterie soupçonnée d'être défectueuse, qu'elle ait été renvoyée à un fournisseur OU qu'elle se trouve dans les locaux d'un client, ne montre AUCUN signe de dommage par choc, de déformation, de boursouflage, de détachement de pièces ou de fuite, elle peut être soumise à une vérification d'état au moyen d'un appareil approprié pour la vérification de l'état des batteries, utilisé par une personne compétente.
4. Si la vérification montre que la batterie est défectueuse, les modes opératoires décrits à partir du point 6 ci-dessous doivent être suivis.
5. Dans ce cas, aucune autre tentative de recharge ne doit être effectuée. Une batterie défectueuse ne doit en aucun cas être remisée à l'intérieur d'un bâtiment.
6. La batterie défectueuse doit être mise hors tension et toutes les bornes électriques doivent être suffisamment isolées pour éviter tout risque de court-circuit. La batterie défectueuse peut ensuite être placée dans un conteneur pour batteries usagées verrouillé. Ce conteneur doit être en plastique ou avoir un revêtement intérieur en plastique, être placé à l'écart des bâtiments et des matériaux combustibles et comporter un marquage indiquant clairement, grâce à des signes d'avertissement appropriés, qu'il s'agit d'un conteneur pour batteries usagées. Les batteries doivent ensuite être envoyées pour élimination / recyclage, dans le respect de la réglementation locale en matière d'élimination des déchets.

Un exemple de conteneur de stockage pour batteries usagées, bien à l'écart des bâtiments.

2. MANIPULATION ET STOCKAGE

FR

DANGER!

Une manipulation incorrecte peut causer une explosion ou déclencher un incendie! Stocker les batteries hors de portée des enfants.

• Seul un personnel qualifié sera habilité à réparer la batterie dans la machine.
• Plage de température de stockage : De -10 °C à 40 °C
• La température ne doit pas dépasser 40 °C.
• Plage d'humidité relative : 20% à 80 %
• Température optimale pour préserver le fonctionnement : De 15 °C à 25 °C

AVERTISSEMENT :

• Ne pas ouvrir la batterie, la démonter ou la laisser tomber d'une hauteur importante.
• Protéger la batterie contre les courts-circuits : risque d'explosion !
• Conserver la batterie à l'abri de la pluie, ne pas l'immerger dans des liquides : risque de court-circuit.
• Ne pas exposer la batterie à la lumière directe du soleil, à la chaleur ou au feu.
• Ne pas incinérer la batterie : risque d'explosion !
• Ne pas utiliser de batteries défectueuses ou déformées.
• N'utilisez que des appareils Numatic spécifiques d'origine pour charger et décharger les batteries.
• Utilisez uniquement une alimentation électrique externe présentant les caractéristiques suivantes : 100-240V \~ 6,8A.

STOCKAGE :

• Les batteries doivent être entreposées dans un endroit sec, protégé, à l'abri de toute source de chaleur et des rayons du soleil.
• La température doit être de préférence inférieure à 25 °C pour préserver les performances de la batterie et ne doit en aucun cas dépasser 40°C.
• Stocker la batterie dans un endroit sec, à l'abri de la poussière et dans une atmosphère non corrosive.

- Exemple d'endroit bien protégé, avec une cage assurant la protection contre les chocs accidentels, les batteries étant logées dans un conteneur assurant une protection contre la chaleur, les chocs et les déversements accidentels de liquides.

- Lors de l'utilisation d'un chariot élévateur à fourche ou d'un transpalette, veiller en permanence à ne pas endommager les batteries. - Si, à quelque moment que ce soit, une batterie en bon état n'est pas manipulée correctement ou est soumise à des conditions susceptibles de l'endommager, comme décrit dans le manuel d'instructions fourni avec la batterie, cette batterie doit être considérée comme défectueuse et les modes opératoires décrits à partir du point 1 au dos de ce document doivent être suivis.

• L'électrolyte peut s'échapper des batteries endommagées. Éviter tout contact avec l'électrolyte.
- Le contact cutané peut causer irritation, brûlures et brûlures chimiques.
- Si le liquide entre en contact avec les yeux, solliciter des soins médicaux.
- Éviter d'inhaler les vapeurs caustiques formées ou libérées.
- Avertissement - Risque d'incendie - Cette batterie ne contient aucune pièce réparable par l'utilisateur.

4. MESURES DE PREMIERS SECOURS

FR

En cas de contact avec l'électrolyte liquide ou les vapeurs d'électrolyte :

• Contact oculaire : rincer abondamment les yeux avec de l'eau pendant au moins 15 minutes sans frotter, puis consulter un médecin.
• Contact cutané : laver abondamment les régions touchées de la peau avec de l'eau et du savon. Si l'irritation persiste, consulter un médecin.
  • Inhalation : fournir de l'air frais ou administrer de l'oxygène immédiatement et consulter un médecin.
• Ingestion : si l'électrolyte a été ingéré, consulter immédiatement un médecin.

Informations à l'attention des médecins :

- Contient des électrolytes alcalins caustiques dans les piles au phosphate de fer lithié – NE CONTIENT AUCUN MÉTAL NI ALLIAGES DE LITHIUM.

5. MESURES DE LUTTE CONTRE LES INCENDIES

FR

• En cas d'incendie, rester à l'écart des vapeurs et gaz produits, en tenant compte de la direction du vent. Retirer les batteries situées à proximité de l'incendie, si l'opération est sans danger. En principe, de l'eau peut être utilisée pour éteindre ou ralentir l'incendie. Cependant, seul du personnel qualifié disposant de quantités d'eau suffisantes doit réaliser l'opération.
• Si la situation de danger est incertaine, n'éteindre l'incendie qu'avec des extincteurs à poudre ABC. Les extincteurs de classe D pour les incendies impliquant des métaux sont particulièrement adaptés.
• Les pompiers ne doivent s'approcher de l'incendie qu'équipés de vêtements de protection et d'un appareil respiratoire autonome.
• Une fois l'incendie éteint, il est recommandé de surveiller la zone (pour éviter une reprise de feu) et de la faire nettoyer par un personnel formé et correctement équipé ; les résidus d'incendie doivent être confinés et éliminés de manière appropriée.

6. CONTRÔLES DE L'EXPOSITION, PROTECTION PERSONNELLE

FR

Protection respiratoire :

• Si la batterie laisse s'échapper des gaz, aérer autant que faire se peut. Éviter de stocker les batteries dans des espaces confinés si des gaz s'en échappent.
• Aucune protection respiratoire n'est nécessaire dans les conditions normales d'utilisation.

Ventilation :

- Pas nécessaire dans les conditions normales d'utilisation.

Gants de protection :

- Pas nécessaire dans les conditions normales d'utilisation.

Autres vêtements ou équipements de protection :

- Pas nécessaire dans les conditions normales d'utilisation.

- Une protection personnelle est recommandée pour les batteries laissant s'échapper des gaz : protection respiratoire, gants de protection, vêtements de protection et lunettes de sécurité avec écrans latéraux.

7. ÉCOULEMENT ACCIDENTEL

FR

Élimination : porter des vêtements et un équipement de protection, essuyer avec du tissu absorbant et mettre au rebut comme déchet dangereux dans des points de collecte pour déchets dangereux conformément aux dispositions réglementaires nationales en vigueur.

8. À FAIRE

FR

• Utiliser des batteries NUMATIC uniquement avec des appareils NUMATIC et les charger uniquement au moyen de chargeurs NUMATIC.
- Charger la batterie avant utilisation.
- Stocker la batterie hors de portée des enfants.
- Conserver à l'abri de la pluie. Ne pas immerger dans des liquides.
- Conserver à l'abri de la lumière directe du soleil, de la chaleur et des flammes nues.
- Les batteries non utilisées doivent être tenues éloignées des objets métalliques (p. ex., clous, pièces de monnaie, bijoux).
- Respecter les conseils de mise au rebut du fabricant et les éventuelles directives internes de gestion des déchets.
- Respecter la plage de température lors de l'utilisation et du stockage de la batterie (cf. Tableau de plage de température).

- Toujours éteindre la batterie à l'aide du bouton en le maintenant enfoncé pendant 6 secondes, avant toute déconnexion et toute manipulation.

- Pour activer / allumer la batterie, maintenir le bouton supérieur enfoncé pendant 6 secondes ou charger la batterie à l'aide de chargeurs Numatic spécifiques d'origine.

- Soyez conscient du risque de court-circuit des bornes de l'appareil alimenté par batterie ou de la batterie causé par des objets métalliques.

TABLEAU DE PLAGE DE TEMPÉRATURE
CHARGE De 5°C à 35°C
DÉCHARGE De -10°C à 35°C
TEMPÉRATURE DE STOCKAGE OPTIMALE De 15°C à 25°C
TEMPÉRATURE DE STOCKAGE LIMITE De -10°C à 40°C

Attention : les batteries incluses dans ce produit doivent être chargées UNIQUEMENT avec le chargeur d'origine Numatic fourni avec le produit. En AUCUN cas un autre chargeur qui n'est pas de marque Numatic ne devra être employé sous peine de risques de dommages importants ou d'incendie.

Si les batteries sont soumises à des températures dépassant les limites de fonctionnement normal, un arrêt automatique se produit. Dans ces conditions laissez les batteries s'acclimater à température ambiante (18°C – 22°C) pendant plusieurs heures pour permettre à la batterie de se réveiller.

9. À NE PAS FAIRE

FR

• Jeter la batterie au feu : risque d'explosion !
• Charger ou utiliser une batterie défectueuse, endommagée ou déformée.
• Ouvrir, endommager ou laisser tomber la batterie.
• Exposer la batterie à des micro-ondes ou à une pression élevée.
  • Relier les bornes de la batterie avec des objets métalliques, pour éviter d'endommager la batterie (court-circuit).
• Utiliser des conteneurs métalliques pour transporter les batteries.
• Exposer les batteries à des températures élevées, notamment en les exposant à la lumière directe du soleil.
• Broyer, fracturer ou malmener physiquement les batteries ou l'équipement qui les contient.

10. REPRISE PAR LE DISTRIBUTEUR/MISE AU REBUT

FR

• Conformément à la directive relative aux piles et accumulateurs, les fabricants doivent assumer le financement de la collecte, du traitement et du recyclage des batteries utilisées dans les appareils. Pour ce faire, les batteries doivent être remises aux systèmes de collecte établis dans ce but en vertu du droit national en vue de leur élimination. L'élimination des batteries avec les déchets ménagers est interdite ; les batteries doivent être collectées séparément en fonction de leur type.
• Les batteries peuvent être retournées gratuitement au distributeur de NUMATIC d'origine en vue de leur élimination ou amenées à un point de collecte public approprié.

11. CHARGE DE LA BATTERIE

FR

- Le chargeur est conçu pour être utilisé uniquement dans la machine où il a été installé. Le chargeur est destiné à être utilisé avec le cordon d'alimentation amovible fourni. L'unité d'alimentation est capable de fonctionner à différentes tensions sans aucun réglage de la part de l'utilisateur. Si le chargeur est endommagé ou ne fonctionne plus, l'amener au centre de maintenance.

MISE EN GARDE!

• Vérifier régulièrement que le cordon d'alimentation ne présente pas de signes d'endommagement.
- Ne pas employer d'appareils endommagés.
- Si le cordon d'alimentation du chargeur est endommagé, il doit être remplacé par un cordon d'alimentation NUMATIC d'origine disponible auprès du fabricant ou de l'agent de maintenance.

12. GARANTIE

FR

Garantie de la batterie lithium-ion

Garantie : Usage commercial

a. Les batteries sont garanties (3 ans) en standard, à condition que toutes les règles d'entretien des batteries soient respectées.

*Remarque : les concessionnaires Numatic en dehors du Royaume-Uni peuvent offrir des périodes de garantie plus longues. Veuillez confirmer auprès de votre concessionnaire Numatic local au moment de l'achat de votre produit.

b. Pour prétendre à la garantie, vous devrez fournir les détails suivants

i. Numéro de série de la machine

ii. Code de date de la batterie

iii. Date d'achat

iv. Justificatif d'achat

v. Historique de maintenance et régime de charge

Si vous n'utilisez pas le chargeur Numatic approprié, votre garantie sera annulée.

Numatic® INTERNATIONAL LTD Chard Somerset TA20 2GB, United Kingdom 851P Rechargeable Li-ion Battery Pack. 9pP27/149/130(851P)20-20-60/95 Voltage 25.6V | Capacity 90Ah | Energy 1280Wh | LFP26148129 | P/N 911946 CAUTION: Risk of fire and burns. Do not open, crush, heat above +80°C, or incinerate. Follow manufacturer instruction, read instructions before use. Charge only with Numatic specific charger. Max charge amount 25A. Max charge voltage 28.8V, capacitance to reduce the risk of injury, user must read Instruction manual. May cause heat, explosion and fire. ATTENTION: Risques d'incendre et de brûtres, ne pas ouant, dénose, chauer à plus at + 60 °C ou incinerer. Suivez les instructions du fabricant, liave les instructions avant utilisation. Charge uniquement avec le changeur spécifique Numatic. Couvert de charge max. 25A, tension de charge max. 28.8V. ASSETS/CONTENTS : Pour pourient une bleasement, l'effectuer direct le manuel d'utilisation. Paul causer de la chaleur, de l'explosation et un incendre. UK CA MADE IN CHINA Manufacturer: Shenzhen Ace Battery Co.,Ltd.

ZP19006-01FYYWW00001

Numéro de série

Semaine de production

Année de production

1. DEFECTE ACCU'S

NL

ATTENTION: Risques d'incendie et de brières, ne pas ouvré, décraser, chauffer à plus

de + 60 °C ou incinerer. Suivez les instructions du fabricant, lisez les instructions avant utilisation. Champs uniquement avec le chargeur spécifique Numatic.

Courant de charge max. 25A, tension de charge max. 28.892.

AVERTISSUMENT - Pour préverer les blessures, l'ultimaleur doit la Peut payer de la shateur, de l'explosion et un invendie.

(1) (2) (3)

CE

ATTENTION: Rouqu d'incorde et de lettres, ne pas qu'un écrage, chauder à plus.

de +60 °C ou incinérer. Suvez les instructions du fabricant, lisez les instructions avant

utilisation. Chargez uniquement avec le chargeur spécifique Numatic

Goutent de charge max. 25A, tension de charge max. 28.8%. AVERTISSEMENT - Pour pouvoir les blessées. U-filicateur doit lme le manuel d'utilisation

Peut couver de la chaleur, de l'explosion et un incendie.

ATTENTION: Risques d'incendie et de brières, ne pas quirt, écrater, chauffer à plus

de +60 ° C ou incinerer Suávez les instructions du fabrant, lisez les instructions avant

Chattanien. Chargée financement avec le chargée spectifique réduire. Couvent de charges max. 25A, tenon de charge max. 28.8V.

AVERTISSUEMENT – Pour péniorité des biensées, l'activité duit à

Peut cauer de le chaleur, de l'explosion et un incendie.

ZP19006-01FYYWW00001

Número de serie

ATTÉRNIQUE: Roquén à l'ordade et de approves, ne plus d'ouin, échére, sechaîter a prise de « 60° C » au accémier. Suèrez les instructions du fabduant, liave les résultats avant

Utilisation. Charger uniquement avec le chargeur spécifique Numéro

Courant de charge max. 25A, tenien de charge max. 28.8%

Péut cousser de la chaleur, de l'expression et un imprendie.

PROBLÈME CAUSE SOLUTION
La machine ne fonctionne pas Charge de batterie faibleMachine branchée et en chargeContacteur du réservoir d'eau sale coincé ou encrasséClé positionnée sur Arrêt ou absenteFusible de sécurité de la poignée grillé		Chargez les batteries (page 76-92)Arrêtez la charge (page 76-81)Inspectez et nettoyez le contacteur à l'intérieur du réservoir (page 58-69)Insérez la clé et tournez-la jusqu'en position de fonctionnementRemplacez le fusible (ou contactez un technicien de maintenance)
L'aspiration ne fonctionne pas Fusible absent ou grilléContacteur du réservoir d'eau sale coincé ou encrasséLe commutateur d'aspiration n'est pas engagéRéservoir d'eau sale plein		Installez ou remplacez le fusible (page 16-21)Inspectez et nettoyez le contacteur à l'intérieur du réservoir (page 58-69)Appuyez sur le contacteurVidez le réservoir d'eau sale (page 40-45)
Collecte d'eau insuffisante Réservoir d'eau sale pleinTuyau d'aspiration encrassé/obstruéRaccords de tuyaux desserrésPanier-filtre à débris encrassé/obstruéFiltre du séparateur encrassé/obstruéJoint du séparateur inefficaceJoint du séparateur endommagéTuyau d'aspiration endommagé/fenduRaclettes du suceur endommagéesCharge de batterie faibleRéglage incorrect du suceur		Videz le réservoir d'eau sale (page 40-45)Retirez et nettoyez (page 58-69)Enfoncez correctement les raccords (page 22-27)Retirez et nettoyez (page 58-69)Retirez et nettoyez (page 58-69)Nettoyez et réinstallez (page 58-69)Remplacez (contactez le service technique)Remplacez (contactez le service technique)Remplacez (contactez le service technique)Rechargez les batteries (pages 76-92)Réglez le suceur
Pas de fonction de brossage/lavage	Aucune brosse installéePlateau des brosses relevéFusibles manquants ou grillés	Vérifiez et installez (page 28-33)Abaissez le plateau des brosses (page 28-33)Installez ou remplacez le fusible (page 16-21)
Peu ou pas de débit d'eau Réservoir d'eau propre videFiltre du réservoir d'eau propre obstrué/encrasséDébit d'eau non activéPlateau des brosses relevé		Remplissez le réservoir d'eau propre (page 34-39)Retirez et nettoyez (page 58-69)Activez le débit d'eau (page 52-57)Abaissez le plateau des brosses (page 28-33)
La machine s'arrête « d'un coup» pendant qu'elle fonctionne	Fusible du moteur de brosses grillé suite à une surcharge Remplacez le fusible et réduisez la charge (page 16-21)

Avertissement : ne montez pas un fusible de remplacement dont la tension est supérieure à la valeur indiquée sur l'étiquette de fusible.

13/17 rue du Valengelier, EAE la Tuilerie, 77500 Chelles, FRANCE

Tel: [phone] numatic.fr
