Caractéristiques techniques	Modèle : Numatic TBL4055, Type : Balayeuse, Largeur de travail : 550 mm, Capacité du réservoir : 55 L, Poids : 80 kg
Utilisation	Conçue pour le nettoyage de grandes surfaces commerciales et industrielles, efficace sur divers types de sols.
Maintenance et réparation	Vérifier régulièrement les brosses et les filtres, entretien préventif recommandé tous les 6 mois.
Sécurité	Utiliser des équipements de protection individuelle (EPI), respecter les consignes de sécurité lors de l'utilisation.
Informations générales	Garantie : 2 ans, Service après-vente disponible, Accessoires compatibles disponibles sur demande.

FOIRE AUX QUESTIONS - TBL4055 Numatic

Comment démarrer la balayeuse Numatic TBL4055 ?

Pour démarrer la balayeuse, assurez-vous que la batterie est chargée. Appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si la balayeuse ne s'allume pas ?

Vérifiez que la batterie est correctement chargée et connectée. Si le problème persiste, contrôlez les fusibles et les connexions électriques.

Comment nettoyer les brosses de la balayeuse ?

Pour nettoyer les brosses, retirez-les délicatement du châssis. Utilisez une brosse douce ou un chiffon humide pour enlever la saleté et les débris.

Quel type d'entretien régulier est nécessaire pour la Numatic TBL4055 ?

Il est recommandé de vérifier régulièrement le niveau de la batterie, de nettoyer les filtres et de vérifier l'état des brosses et des roues.

Comment vider le réservoir à déchets de la balayeuse ?

Pour vider le réservoir, éteignez la balayeuse, retirez le réservoir, puis ouvrez le bouchon de vidange ou retournez-le pour vider les déchets.

Que faire si la balayeuse ne balaie pas correctement ?

Assurez-vous que les brosses ne sont pas usées et qu'il n'y a pas de débris bloquant le mécanisme. Vérifiez également que le réservoir à déchets n'est pas plein.

Est-il possible d'utiliser la balayeuse sur des surfaces humides ?

Non, la balayeuse Numatic TBL4055 est conçue pour être utilisée sur des surfaces sèches uniquement. Évitez de l'utiliser sur des surfaces mouillées.

Comment recharger la batterie de la balayeuse ?

Pour recharger la batterie, branchez le chargeur fourni à la prise de recharge de la balayeuse. Assurez-vous que l'indicateur de charge est allumé.

Quelle est la durée de vie de la batterie de la balayeuse ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer entre 2 à 4 heures avec une charge complète.

Où trouver des pièces de rechange pour la Numatic TBL4055 ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs agréés Numatic ou sur le site officiel de Numatic.

MODE D'EMPLOI TBL4055 Numatic

Traduction du manuel d'utilisation d'origine

AVERTISSEMENT, Lisez la notice avant d'utiliser la machine.

Vue d'ensemble de la machine ......Pages 9-12

Vue d'ensemble du tableau de commande .....Pages 13-16

Guide d'installation de la machine......Pages 17-22

Relèvement/abaissement du plateau des brosses ......Pages 23-27

Installation de la brosse/du disque ......Pages 23-27

Installation du suceur ......Pages 28-33

Installation du guide de tuyau....Pages 28-33

Remplissage du réservoir d'eau propre......Pages 34-39

Réglage de la hauteur de poignée ......Pages 34-39

Relèvement/abaissement du suceur ......Pages 40-45

Réglage des commandes de nettoyage......Pages 40-45

Pression de la brosse ......Pages 40-45

Détachement du suceur ......Pages 46-51

Fonctionnement de la machine ......Pages 46-51

Entretien régulier ......Pages 52-57

Remplacement des lamelles du suceur......Pages 58-63

Charge de la machine ......Pages 64-69

Entretien des batteries ......Pages 64-69

Séquence de voyant de charge....Pages 70-80

Fonction roues libres ......Pages 70-80

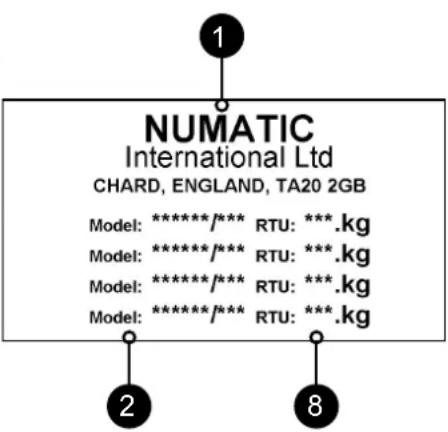

Plaque signalétique / Équipement de protection individuelle / Recyclage ......Page 87

Informations concernant l'autolaveuse....Pages 88-89

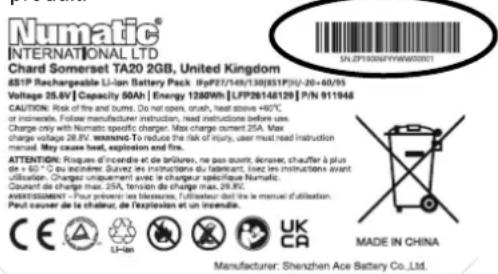

Informations sur la batterie....Pages 114/121-123

Schéma Page 148

Caractéristiques Page 151

Pièces de rechange recommandées......Page 162

Dépannage Page 162

Codes de dysfonctionnement TBL......Page 163

Document de déclaration de l'UE......Page 182

Adresse de la société Page 184

Après avoir retiré tous les emballages, ouvrez le carton avec précaution et vérifiez-en le contenu.

• Manuel de l'utilisateur • Câble de charge de batterie Brosse à laver • Suceur • Brosse/disque • Clé de contact
• 1 fusible 30 A (brosse) • 1 fusible 20 A (aspiration) • 1 fusible 2,5 A • Extracteur de fusibles Maxi

LEES DEZE HANDLEIDING DOOR VOORDAT U DE MACHINE IN GEBRUIK NEEMT

NL

1	Panneau de commande
2	Tuyau de vidange de réservoir supérieur (eau sale)
3	Séparateur
4	Réservoir supérieur (eau sale)
5	Réservoir inférieur (eau propre)
6	Plateau des brosses
7	Bouchon et tuyau de remplissage du réservoir d'eau propre
8	Mécanisme de verrouillage du plateau
9	Emplacement de la batterie
10	Clé de contact
11	Fusible de moteur de brosse et d'aspiration
12	Voyant de charge
13	Prise du chargeur
14	Tuyau d'aspiration du suceur
15	Tuyau d'aspiration
16	Levier de soulèvement de suceur
17	Indicateur de niveau / tuyau de vidange d'eau propre
18	Boutons de retenue du suceur
19	Robinet marche-arrêt d'eau propre
20	Filtre de réservoir d'eau propre

NL

FR: En cas de panne, contactez votre revendeur Numatic.

Vue d'ensemble du tableau de commande

TBL4045/TBL4055	1 Affichage du niveau de charge de la batterie
	2 Horomètre
	3 Indicateur marche/arrêt de l'aspirateur
	4 Bouton marche/arrêt du débit d'eau
	5 Levier de positionnement de poignée
	6 Commande de démarrage
	7 Interrupteurs de démarrage
	8 Voyant de charge
	9 Prise de charge
TBL4055T	1 Affichage du niveau de charge de la batterie
	2 Horomètre
	3 Indicateur marche/arrêt de l'aspirateur
	4 Bouton marche/arrêt du débit d'eau
	5 Bouton de commande de vitesse
	6 Levier de positionnement de poignée
	7 Commande de démarrage
	8 Leviers d'accélération
	9 Interrupteurs de démarrage
	10 Bouton marche avant/marche arrière
	11 Voyant DEL d'état de traction
	12 Voyant de charge
	13 Prise de charge
	14 Commutateur anti-écrasement

PT

TBL4045/TBL4055	1 Ecrã de nível de carga da bateria
	2 Contador horário
	3 Indicador de vácuo ligado/desligado
	4 Botão de ligar/desligar a circulação de água
	5 Alavanca de posição do manípulo
	6 Interruptor de arranque
	7 Gatilhos de arranque
	8 Luz indicadora de carga
	9 Tomada de carregamento
TBL4055T	1 Affichage du niveau de charge de la batterie
	2 Horomètre
	3 Indicateur marche/arrêt de l'aspirateur
	4 Bouton marche/arrêt du débit d'eau
	5 Bouton de commande de vitesse
	6 Levier de positionnement de poignée
	7 Commande de démarrage
	8 Leviers d'accélération
	9 Interrupteurs de démarrage
	10 Bouton marche avant/marche arrière
	11 Voyant DEL d'état de traction
	12 Voyant de charge
	13 Prise de charge
	14 Commutateur anti-écrasement

IT

TBL4045/100 = 2x batterie

TBL4055/100 = 2x batterie

TBL4055/100T = 2x batterie

TBL4045/50 = 1x akun

TBL4045/100 = 2x akut

TBL4055/50 = 1x akun

TBL4055/100 = 2x akut

TBL4055/50T = 1x akun

TBL4055/100T = 2x akut

TBL4045/50 = 1x batterie

d'installation de la machine

À lire avant de commencer l'utilisation. Après avoir retiré tous les emballages, ouvrez le carton avec précaution et vérifiez-en le contenu.

Contenu de la machine TBL

- Clé de contact • 1 fusible 30 A (brosse) • 1 fusible 20 A (aspiration) • fusible 2,5 A • Extracteur de fusibles Maxi

Ouvrez le compartiment à fusibles et installez les fusibles d'aspiration et de brosse (fournis dans le pack de démarrage) dans les porte-fusibles tel qu'illustré (fig. 1, 2 et 3).

Chargez la machine pour activer les batteries (4).

Soulevez l'ensemble du réservoir supérieur pour accéder au compartiment des batteries, en veillant à toujours bien utiliser la poignée fournie.

Une fois les batteries activées, les LED doivent s'allumer sur le dessus de la ou des batterie(s).

Utilisez les poignées pour retirer le réservoir supérieur d'eau sale.

Numatic International Ltd recommande d'utiliser UNIQUEMENT des batteries au lithium de type 911948 NX1K LFP fournies avec cette machine.

Veillez à ce qu'aucun objet métallique n'entre en contact avec les bornes de batteries lorsque les batteries sont exposées.

TBL4055T uniquement

Sélectionnez la marche avant et la vitesse lente, puis appuyez sur les interrupteurs (1) avec les deux mains et appuyez sur les commandes de démarrage (2) et descendez lentement la machine de la palette. (Fig. B)

Lorsque la machine a été retirée et est dans une position sûre, tournez la clé sur la position (0) « OFF ».

Insérez la clé de contact dans le démarreur situé à l'arrière de la machine et mettez la machine en marche. (fig. A).

Remarque : lors du transport de la machine dans un véhicule, assurez-vous qu'elle est correctement fixée afin d'éviter tout mouvement inopportun.

Gids machine-instellingen

NL

d'installation de la machine

Vérifiez systématiquement que la machine est hors tension avant d'effectuer des réglages

Relèvement/abaissement du plateau des brosses

Pour amener le plateau en position abaissée (mode de fonctionnement), Appuyez sur la goupille de verrouillage du plateau des brosses (Fig. A) et faites tourner le plateau des brosses (Fig. B et C). Pour changer la position du plateau de brosse (mode de déplacement), il suffit de le soulever et la goupille de blocage à ressort s'active pour le maintenir en position relevée.

Installation de la brosse / du disque / Ouverture du robinet d'eau

TBL4045 Brosse de 450 mm ou disque de 400 mm.

TBL4055 / TBL4055T Brosse de 550 mm ou disque de 508 mm.

Avec le système de brosse Nuloc.

Pour installer la brosse, il suffit de la pousser, puis de la faire pivoter afin de la bloquer, ce qui simplifie considérablement le processus de montage et de démontage.

Glissez la brosse/le disque sous le plateau des brosses.

Montez la brosse/le disque sur le mandrin d'entraînement Nuloc et faites-la/le pivoter pour la/le bloquer.

Le port de gants de protection est recommandé lors du remplacement des brosses usagées.

Ouvrez le robinet d'eau propre.

NLs

machine-instellingen

d'installation de la machine

Installation du suceur

Le suceur a été conçu pour un montage rapide, ce qui permet de remplacer facilement les lamelles pour raclette. Il dispose d'une fonction de débrayage au cas où il rencontrerait un obstacle en cours de déplacement.

Remarque : Le suceur est plus facile à monter si le poids de la machine repose sur la brosse. Vérifiez que la brosse est installée au préalable.

Installez le suceur et bloquez-le au moyen des goupilles à bille.

Enfoncez le tuyau de collecte de déchets sur le suceur et assurez-vous qu'il est bien en place.

Remarque : N'ENFONCEZ PAS le tuyau d'aspiration sur le suceur lorsque celui-ci est en position relevée.

Soulevez le suceur pour le déplacement ou abaissez-le pour le nettoyage au moyen de la poignée de relevage située à l'arrière de la machine.

Pour le montage des lamelles du suceur, voir page 58-63.

Installation du guide de tuyau

Le tuyau d'aspiration est équipé d'un collier de repli en U qui permet de former un repli en U dans le tuyau afin d'empêcher l'eau de se déverser lorsque l'aspiration est désactivée. Si vous devez retirer le collier de repli en U pour une raison quelconque, assurez-vous de toujours le remettre en place correctement avant de remettre la machine en marche.

Rebranchez le tuyau d'aspiration sur le suceur lorsque vous avez terminé.

Remarque : N'ENFONCEZ PAS le tuyau d'aspiration sur le suceur lorsque celui-ci est en position relevée.

Gids machine-instellingen

d'installation de la machine

Remplissage du réservoir d'eau propre

Pour remplir le réservoir d'eau propre depuis un robinet ou un tuyau flexible, utilisez le tuyau FLEXI - FILL (Fig. A et B).

Le bouchon de grand diamètre peut aussi être dévissé pour remplissage avec un seau ou un récipient approprié (Fig. C).

Remplissez le réservoir d'eau propre jusqu'à l'indication MAX, produits chimiques de nettoyage compris le cas échéant. Suivez les indications du fabricant de produits chimiques.

Le tuyau de vidange transparent situé à l'arrière de la machine peut être utilisé pour visualiser le niveau d'eau propre (Fig. D).

Remarque : veillez particulièrement à ce qu'aucun contaminant (feuilles, cheveux, poussière, etc.) ne pénètre dans le réservoir d'eau propre lors du processus de remplissage. Si vous utilisez un seau ou un récipient similaire, veillez à ce qu'il soit toujours parfaitement propre et qu'il ne contienne pas de détritus.

Contrôle des substances dangereuses pour la santé (COSHH)

Pour obtenir des résultats optimums, utilisez des produits chimiques non moussants, recommandés pour les autolaveuses, dilués conformément aux indications du fabricant. Pour plus de précisions sur les substances dangereuses, veuillez vous référer aux instructions sur la santé et la sécurité disponibles en ligne.

Manipulation et mélange des produits chimiques

Veillez toujours à ce que les consignes de sécurité du fabricant de produits chimiques soient respectées.

Utilisez uniquement des produits chimiques recommandés pour une utilisation dans les autolaveuses.

Réglage de la hauteur de poignée

À l'aide du levier d'ajustement de poignée, abaissez la poignée pour disposer d'une position de travail confortable.

IMPORTANT

N'utilisez pas la machine avant d'avoir lu et bien compris le mode d'emploi.

La machine est maintenant prête à être conduite sur le site de nettoyage.

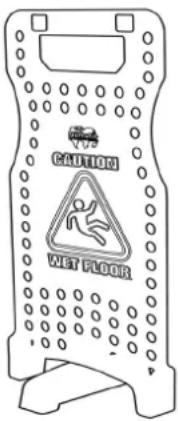

Avant d'effectuer l'opération de nettoyage, placez des panneaux d'avertissement appropriés et balayez ou dépoussièrez le sol.

Gids machine-instellingen

Schoonwatertank vullen

tionnement de la machine

Relèvement/abaissement du suceur

Une fois le sol préparé (voir section précédente), vous êtes prêt à régler les commandes en fonction des conditions de nettoyage. Avant tout réglage, assurez-vous que le plateau des brosses est abaissé. Placez le levier du suceur en position basse.

Remarque : Ne tirez pas la machine vers l'arrière lorsque le suceur est abaissé. Cela risquerait d'endommager les lamelles.

Réglage des commandes de nettoyage

Insérez la clé de contact à l'arrière de la machine et tournez-la en position de marche. Pour vérifier le niveau de la batterie, tirez sur l'une des poignées-interrupteurs (A) ou appuyez sur le bouton (B).

Réglez le débit d'eau à l'aide du robinet de contrôle de liquide.

Pression de la brosse

Votre machine a été conçue pour fonctionner à la pression de brosse optimale avec un ensemble de poids ajouté au modèle 50 Ah au lieu d'un modèle de batterie supplémentaire de 100 Ah.

IMPORTANT Si le problème de surcharge du moteur de la brosse persiste, pensez à utiliser un type de brosse différent. Soumettre la brosse à une charge élevée diminue le temps de fonctionnement de la batterie.

ning machine

Vloerelement optillen/neerlaten

ionnement de la machine

hement du suceur

Le suceur est doté d'une fonction de détachement.

Cela permet de le séparer en toute sécurité de son support s'il est bloqué par un obstacle pendant le mouvement de la machine vers l'avant.

Pour remonter la lamelle sur son support : desserrez d'abord les boutons de retenue situés sur le corps du suceur, puis faites-le glisser dans le support.

Vissez les boutons de retenue à la main.

ASSUREZ-VOUS TOUJOURS QUE LE SOL EST BALAYÉ AU PRÉALABLE ET QUE LES PANNEAUX D'AVERTISSEMENT PERTINENTS SONT EN PLACE.

Insérez la clé de contact à l'arrière de la machine et tournez-la en position « 1 ».

Mettez sous tension l'aspiration (C) et la pompe à eau (D).

Pour actionner la machine, serrez le levier (A), puis appuyez sur le levier jaune (B).

Si vous desserrez les leviers (A), la machine s'arrêtera.

TBL4055T

Les modèles TBL4055T ne définissent que le sens de marche (F) et la vitesse de traction souhaitée (G), selon le type de sol et le degré de salissure. La vitesse moyenne est la vitesse de nettoyage optimale.

Mettez sous tension l'aspiration (C) et la pompe à eau (D).

Pour actionner la machine, serrez les leviers (A), puis appuyez sur le levier jaune (B).

Si vous desserrez les leviers (A), la machine s'arrêtera.

La vitesse peut être augmentée à l'aide des leviers d'accélération (E).

La TBL4055T est équipée d'un système de freinage électronique.

Relâchez simplement la gâchette manuelle Marche/Arrêt pour arrêter la machine.

Cette machine est équipée d'un commutateur anti-écrasement (H). Arrêt et déplacement instantanés de la machine vers l'avant en cas de mise accidentelle de la marche arrière vers l'opérateur.

Après réinitialisation de ce commutateur, pour redémarrer la machine, tournez la clé de contact à l'arrière de la machine sur la position « 0 », puis sur la position « 1 ».

L'eau sale est ensuite récupérée par le suceur.

Pour obtenir un nettoyage homogène, les chemins de lavage doivent se chevaucher de 10 cm.

Ne pas utiliser sur des surfaces de nettoyage dont la pente est supérieure à la limite indiquée sur l'appareil lorsqu'il est plein.

Sur des sols très sales, utilisez la technique du « double lavage ».

Prélavez d'abord le sol avec le suceur en position relevée, laissez le temps au produit chimique d'agir, puis lavez la zone une seconde fois avec le suceur abaissé.

Si des stries apparaissent, essuyez les lamelles du suceur.

Remarque : Veillez à réduire la vitesse dans les virages ou lors des manœuvres autour d'obstacles.

Après utilisation, videz le réservoir d'eau sale en utilisant le tuyau de vidange et rincez-le à l'eau claire.

Ensuite, retirez le tuyau d'aspiration du suceur et rincez-le à l'eau propre.

Videz ensuite le réservoir d'eau propre en utilisant le tuyau de vidange et rincez-le aussi à l'eau claire.

Retirez le séparateur en tirant vers le haut et vers l'intérieur sur les manettes du séparateur du réservoir supérieur (fig. 1).

Le séparateur possède un joint en caoutchouc qui devra être examiné à chaque nettoyage.

Rincez le séparateur à l'eau claire, retirez le filtre à vide, nettoyez et vérifiez qu'il n'est pas endommagé (fig. 2).

IMPORTANT

N'utilisez jamais la machine sans le filtre recommandé, car cela pourrait endommager la machine.

Retirez le panier-filtre à débris et rincez-le à l'eau claire, puis réinstallez-le. (Fig. 3)

IMPORTANT

Si vous laissez le panier à débris s'encrasser, les performances d'aspiration peuvent se détériorer.

Un filtre d'eau propre est situé sous le côté gauche. Vérifiez que le réservoir d'eau propre est vide avant d'enlever ce filtre.

Remarque : Pour un accès plus facile, relevez le plateau de brosses.

matig onderhoud

CONTROLEER ALTIJD, VOORDAT U ONDERHOUD UITVOERT AAN DE MACHINE, DAT DEZE IS UITGESCHAKELD MET HET HOOFDCONTACT AAN/UIT VERWIJDER DE SLEUTEL UIT HET CONTACTSLOT VOORDAT U ONDERHOUDSWERKZAAMHEDEN UITVOERT.

placement des lamelles du suceur

Vérifiez systématiquement que la machine est hors tension avant toute opération de maintenance.

Pour nettoyer le suceur, retirez la goupille de fixation et séparez le suceur de son support.

Rincez le suceur à l'eau claire et remettez-le en place.

Les lamelles du suceur doivent être examinées régulièrement pour s'assurer qu'elles ne sont pas usées ou endommagées.

La procédure de démontage des lamelles est très simple. Commencez simplement par enlever les quatre goupilles de fixation, retournez le suceur et séparez le support des lamelles du corps.

Retirez les lamelles de leurs ergots de positionnement, examinez-les et changez-les si nécessaire.

Pour remonter les raclettes, suivez la procédure inverse.

Vue d'ensemble du suceur

1. 4 goupilles de retenue
2. Raclette avant (fendue)
3. Support des lames
4. Raclette arrière
5. Corps principal du suceur

Remarque : les lamelles sont conçues pour être réversibles, ce qui permet de prolonger leur durée de vie utile.

z systématiquement que la machine est hors tension avant de procéder à la charge.

1. Le compteur de la batterie affiche le niveau de charge des batteries. Lorsque la charge est terminée, tous les voyants du compteur sont allumés.
2. À mesure que la machine est utilisée et que les batteries se déchargent, les voyants du compteur s'éteignent de la droite vers la gauche. Si les batteries sont déchargées au point où un ou deux voyants/barres seulement restent allumés, l'opérateur doit envisager de recharger la machine.
3. Lorsque la machine est presque vide, le dernier voyant commence à clignoter, l'opérateur doit ensuite amener la machine à un point de recharge approprié. Lorsque l'icône de la batterie commence à clignoter, les moteurs d'aspirateur et de brosse sont désactivés et l'utilisateur doit charger la machine.

Affichage alternatif

Lorsque le dernier témoin rouge commence à clignoter, les moteurs d'aspiration et de brosse sont désactivés et l'utilisateur doit recharger la machine.

Les batteries LFP sont scellées à vie et ne nécessitent absolument aucun entretien.

Le chargeur embarqué surveille automatiquement le processus de charge et passe en mode charge flottante lorsque les batteries sont complètement chargées. Le mode charge flottante permet de maintenir les batteries LFP en bon état. La machine doit être laissée en charge flottante pendant la nuit ou le week-end au moins une fois par mois ou plus fréquemment si nécessaire.

Insérez le câble de charge requis pour votre pays dans le point de charge.

Le point de charge est situé à l'arrière de la machine, sous le tableau de bord.

Branchez la machine sur une prise de courant appropriée.

Une fois que l'appareil est branché sur l'alimentation secteur, l'indicateur de charge rouge s'allume.

Pour garantir une charge complète, à partir d'un état vide, la machine doit être laissée à charger pendant 8 heures.

Une fois la charge terminée, débranchez le câble de charge de l'alimentation et de la machine.

Entretien des batteries

Pour être sûr que votre machine conserve son efficacité maximale et pour prolonger la durée de vie de vos batteries, prenez les précautions simples suivantes :

Dans le cadre d'un usage quotidien normal :

Rechargez complètement la machine après chaque utilisation, quelle que soit la durée d'utilisation de la machine.

Il est recommandé de laisser la machine connectée au réseau électrique pendant la nuit, au moins une fois par mois. Si l'utilisateur ne débranche pas le câble après une charge complète, cela ne pose pas de problème.

Ne laissez pas la machine à l'état déchargé.

Inspectez périodiquement les branchements de la batterie pour vérifier qu'ils sont bien serrés et exempts de corrosion.

ine opladen

Séquence des voyants de charge

Signal(voyant à DEL)	Signification
Voyant rouge Première phase (mode courant constant)
Voyant orange Deuxième phase (mode tension constante)
Voyant vert allumé	Troisième phase (mode tension constante), charge terminéele fait de laisser le chargeur connecté permet de passer en mode charge flottante pour aider à maintenir un équilibre sain entre les batteries.
Voyant rouge clignotant suivi par Pause	Ventilateur de refroidissement verrouillé > 1 flash par intermittenceProtection contre les surtensions / Court-circuit de sortie / Polarité inversée de la batterie > 2 flashes par intermittenceProtection contre la surchauffe > 3 flashes par intermittenceTemps de recharge ayant dépassé 16 heures en phase 1 ou 2 > 4 clignotements par intermittence.
	État VOYANT ROUGE VOYANT JAUNE VOYANT VERT
	Dépassement du délai de recharge	Clignote 4 fois		O
	Délai CC dépassé		O
	Délai CV dépassé		O	O
	Débranchement de la batterie

Remarque : rechargez complètement la machine après sa dernière utilisation. Ne laissez pas la machine à l'état déchargé.

En cas d'usage anormal,

c'est-à-dire si vous laissez la machine sans la charger pendant un certain temps, nous vous conseillons de procéder de la manière suivante :

Le mode charge flottante permet de maintenir les batteries LFP en bon état.

La machine doit être laissée en charge flottante pendant la nuit ou le week-end au moins une fois par mois.

Effectuez une charge complète la veille de la remise en service de la machine.

Fonction roues libres

La machine est équipée d'une fonction roues libres qui permet à l'opérateur de déplacer la machine manuellement si nécessaire.

Le frein moteur est situé sur le côté droit de la machine, près de la roue arrière.

Levez le bras en position supérieure pour engager l'entraînement (Fig. 1). Abaissez le bras pour désengager l'entraînement (Fig. 2).

Le frein moteur sera alors entièrement débrayé. La machine est maintenant en mode roues libres intégral.

ASSUREZ-VOUS TOUJOURS QUE LA MACHINE EST SUR UN SOL PLAT AVANT DE DESSERRER LE BRAS DE FREIN. NE DESSERREZ JAMAIS LE FREIN LORSQUE LA MACHINE EST SUR UNE PENTE OU UNE INCLINAISON.

Remarque : les fonctions d'entraînement de la machine sont désactivées tant qu'elle est en mode roues libres.

N'oubliez pas de réenclencher l'entraînement moteur lorsque vous avez atteint votre destination finale/avant d'utiliser la machine.

NL

Laadlampjes

Plaque signalétique
1 Nom et adresse de la société
2 Description de la machine
3	Courant / Tension d'alimentation / Courant alternatif / Fréquence
4 Puissance de sortie du chargeur
5 Tension de la batterie
6 Niveau sonore
7 Vibrations main-bras
8 Poids (prête à l'emploi)
9	Indice de protection contre la pénétration
10 Pente max
11 Code QR
12 Logo DEEE / Marques d'homologation
13 Référence SKU / Pièce
14	Année/Semaine/Numéro de série de la machine

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model *****/*** Supply ***A - ** - **V - ** - **Hz Charger Output ***W Battery Voltage ***V = --- Noise Emission ≤ **.**dB(A) HAV *.* m/s² RTU XXX kg Name and address of EU importers In manual IPX* % Disconnect the supply before making or breaking connections to the battery. Débrancher alimentation avant de brancher ou débrancher la batterie Sku/Part *****

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg 2 8

DEEE (Déchets d'équipements électriques et électroniques)

Pour permettre un recyclage écologique, les accessoires et les emballages de l'autolaveuse doivent être triés. Royaume-Uni et pays de l'UE uniquement.

Ne jetez pas l'autolaveuse avec les ordures ménagères.

Conformément à la Directive européenne 2012/19/UE concernant l'élimination des équipements électriques et électroniques et à sa transposition en droit national.

les autolaveuses qui ne sont plus utilisables doivent faire l'objet d'une collecte sélective et être traitées d'une manière respectueuse de l'environnement.

EPI (équipement de protection individuelle) qui peut être nécessaire pour certaines opérations.

Protection auditive Chaussures de sécurité Casque de protection Gants de sécurité
Protection contre la poussière/les allergènes	Protection des yeux	Vêtements de protection	Gilet haute visibilité	Attention Panneau de signalisation « Attention sol mouillé »

REMARQUE : il est nécessaire de mener une évaluation des risques pour décider des EPI à porter.

Composants critiques pour la sécurité :

Câbles de charge : H05VV-F 3 conducteurs x 1,0 mm²

Chargeur de batteries : 100 V-240 V (50-60 Hz)

Sortie CC : 25,6 VDC, 20 A

COMPOSANT INTERVALLE RECHERCHER

Câble de chargeur de batterie QUOTIDIENNEMENT		Érafl ures, fi ssures, crevasses, conducteurs apparents
Brosses QUOTIDIENNEMENT Poils endommagés, usure, usure du collier		d'entraînement
Lame pour raclette AVANT CHAQUE UTILISATION Usure, fi ssures, fentes
Filtres AVANT CHAQUE UTILISATION Obstruction, rétention de débris
Réservoirs APRÈS CHAQUE UTILISATION Rincez le réservoir d'eau sale après utilisation

AVERTISSEMENT

Comme pour tout équipement électrique, il convient d'être prudent et vigilant à tout instant lors de l'utilisation de l'autolaveuse. Il faut de plus s'assurer que son entretien courant et préventif est effectué régulièrement, afin de garantir la sécurité du fonctionnement. Les opérateurs doivent apprendre à se servir correctement de ces machines avant de les utiliser.

Si l'entretien nécessaire n'est pas effectué et que les pièces à changer ne sont pas remplacées par des pièces répondant à la norme, l'équipement pourrait devenir dangereux et le fabricant ne pourra accepter aucune responsabilité à cet égard.

Lorsque vous commandez des pièces de rechange, indiquez toujours le numéro du modèle/numéro de série indiqué sur la plaque signalétique.

Ne pas utiliser sur des surfaces de nettoyage dont la pente est supérieure à la limite indiquée sur l'appareil. Sur une pente ou en montée, évitez les arrêts brusques.

Évitez également les virages brusques. Avancez lentement lorsque vous êtes en pente. Nettoyez uniquement lorsque la machine est en descente.

Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) présentant des capacités physiques, sensorielles ou mentales réduites, ou par des personnes dénuées d'expérience et de connaissances. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Utilisez uniquement les brosses fournies avec l'appareil ou celles spécifi ées dans le mode d'emploi.

L'utilisation de brosses d'un autre type peut compromettre la sécurité.

Une gamme complète de brosses et d'accessoires est disponible pour ce produit.

N'utilisez que des brosses ou des disques adaptés à la tâche particulière à effectuer et garantissant le bon fonctionnement de la machine.

Il est essentiel que cet équipement soit monté correctement et utilisé conformément aux normes de sécurité en vigueur.

Lors de l'utilisation de l'équipement, veillez à ce que toutes les précautions nécessaires soient prises systématiquement pour garantir la sécurité de l'opérateur et de toute autre personne qui pourrait se trouver aux alentours.

Portez des chaussures antidérapantes lors du lavage. Portez un masque respiratoire dans les environnements poussièreux.

Pendant le nettoyage, la réparation ou l'entretien de la machine, la source d'alimentation doit être coupée avant de procéder à toute activité de remplacement de pièces ou de conversion de la machine pour en changer la fonction.

Pour les machines alimentées sur secteur, le câble d'alimentation doit être débranché de la prise de courant. Pour les machines alimentées par batterie, coupez l'alimentation en utilisant le bouton supérieur Marche/Arrêt de la batterie.

Pour éviter toute utilisation non autorisée de la machine, retirez la clé d'alimentation après utilisation.

Les machines laissées sans surveillance doivent être protégées contre tout déplacement involontaire.

En cas d'utilisation de détergents ou d'autres liquides, lisez les instructions fournies par le fabricant.

ATTENTION

Cette machine n'est pas conçue pour le ramassage de poussières dangereuses.

Cette machine ne doit pas être entreposée à l'extérieur ou dans un environnement humide.

Cette machine est réservée à un usage intérieur.

REMARQUES : Cette machine est destinée à une utilisation commerciale, par exemple dans les hôtels, les écoles, les hôpitaux, les busines, les magasins, les bureaux et les sociétés de location. Ce produit est conforme aux exigences de la norme IEC 60335-2-72

À FAIRE

• Veillez à ce que seules des personnes compétentes déballent/montent la machine.
• Maintenez votre machine propre.
• Maintenez vos brosses en bon état.
• Remplacez immédiatement toute pièce usée ou endommagée.
• Examinez régulièrement le câble d'alimentation pour vérifier s'il comporte des traces de détérioration telles que fissures ou vieillissement. S'il est endommagé, remplacez-le avant toute nouvelle utilisation.
• Remplacez le câble d'alimentation uniquement par les pièces de rechange correctes approuvées par Numatic.
• Assurez-vous que la zone de travail n'est pas encombrée et/ou que personne ne s'y trouve.
• Assurez-vous que la zone de travail est bien éclairée.
  • Balayez au préalable la zone à nettoyer.

À NE PAS
FAIRE

• Utiliser des nettoyeurs à vapeur ou des nettoyeurs haute pression pour nettoyer la machine, ou l'utiliser sous la pluie.
- Ne laissez pas une personne inexpérimentée effectuer des réparations. Faites appel à une personne compétente.
- Ne laissez pas des opérateurs inexpérimentés, non autorisés ou sans formation appropriée utiliser la machine.
• N'utilisez pas la machine si les réservoirs de solution n'ont pas été installés correctement, comme indiqué dans le mode d'emploi.
- Vous attendre à ce que la machine soit fiable et fonctionne sans problème si elle n'est pas correctement entretenue.
- Laisser les solutions aqueuses pénétrer dans la batterie.
- Ne soulevez ni ne tirez jamais la machine par l'une des poignées-interrupteurs ; utilisez la poignée principale.
- Ne retirez jamais la poignée de la machine, sauf pour l'entretien ou les réparations.

LISEZ LE MODE

D'EMPLOI AVANT UTILISATION

Précautions à prendre avec les batteries

1. Portez toujours des vêtements de protection, par exemple visière, gants et combinaison, lorsque vous travaillez avec des batteries.
2. Dans la mesure du possible, eff ectuez toujours la charge dans une zone appropriée et bien aérée. Ne fumez pas et n'introduisez pas de fl ammes dans la zone où la charge a lieu.
3. Retirez tous vos objets métalliques des mains, des poignets et du cou (bagues, chaînes, etc.) avant d'intervenir sur une batterie.
4. Ne déposez jamais d'outils ou d'objets métalliques sur le dessus de la batterie.
5. Lorsque la charge est terminée, débranchez le câble d'alimentation.
6. Les batteries doivent être retirées de la machine avant que celle-ci ne soit mise au rebut.
7. La machine doit être débranchée du secteur lorsque vous retirez la batterie.
8. Pour retirer les batteries :- Débranchez le câble d'alimentation de la machine (si elle est en charge) et assurez-vous que les batteries sont hors tension à l'aide du bouton situé sur le dessus de la batterie. Débranchez les tuyaux du séparateur et des réservoirs.

Retirez le séparateur et les réservoirs. Dévissez les fi xations de sangle des batteries et retirez-les.

Démontez les bornes des batteries et retirez-les. Retirez les batteries.

1. Les batteries doivent être mises au rebut de manière sécurisée, conformément aux directives du gouvernement local.

2. N'utilisez que des batteries de rechange Numatic authentiques.

3. Ne laissez pas les batteries se décharger complètement, car il pourrait être impossible de les recharger par la suite. Les batteries ne doivent pas être déchargées en deçà de 22,5 volts avec un débit de 10 ampères.

4. Ne laissez pas une batterie se décharger séparément de l'autre.
5. Ne mélangez pas les batteries de diff érentes machines.
6. Les batteries fi xées sur ce produit sont de type Lithium-ion (Li-ion), Lithium-phosphate de fer (LFP).
   L'installation de tout autre type de batterie peut entraîner un danger pour la sécurité.
7. Éteignez la batterie à l'aide du bouton supérieur Marche/Arrêt avant tout nettoyage ou entretien.

Entretien des batteries

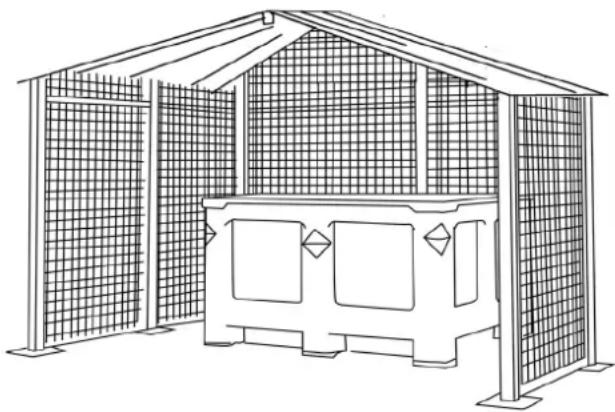

1. Stockage des batteries :
   a. Les batteries doivent être entreposées dans un endroit sec, plat et propre à une température comprise entre 15 °C et 25 °C.
   b. Les batteries doivent être entièrement chargées tous les six mois lorsqu'elles sont entreposées ou lorsque la tension de la batterie descend à 25 V.
   c. Les batteries doivent être utilisées dans les 12 mois suivant la date de fabrication, dans le cas contraire, leur capacité sur le terrain sera diminuée. (code de date de la batterie)

ZP19006F YYW W0 0001

Numéro de série

Semaine de production

Année de production

d. Si une batterie ne s'allume pas et que la LED verte sur le dessus ne s'allume pas, des dommages irréversibles se sont produits. Dans ces conditions, la batterie ne devra pas être mise en service mais devra être éliminée conformément aux directives des autorités locales.

1. Lors de l'utilisation :
   a. Les batteries doivent être rechargées après chaque utilisation, quelle que soit la durée d'utilisation de la machine.
   b. Si la machine doit rester inutilisée pendant quelque temps, procédez comme suit :
   i. Chargez complètement les batteries.
   ii. Ne laissez pas les batteries en sommeil pendant plus de 6 mois.

Tous les jours

Maintenez votre machine propre.

Assurez-vous que les brosses/disques/raclettes/fi Itres sont en bon état.

Vérifi ez l'état des pièces et remplacez immédiatement toute pièce usée ou endommagée.

Vidangez et rincez le réservoir d'eau sale après chaque utilisation.

Entreposez la machine avec le plateau des brosses maintenu en position haute.

Toutes les semaines (tâches quotidiennes, ainsi que les tâches suivantes) :

Vérifi ez la brosse ou le disque et la jupe et rincez-les.

Vérifi ez l'usure des lamelles du suceur et essuyez-les.

Nettoyez le séparateur, y compris le fi ltre, et vérifi ez l'état du joint.

Rincez le système à l'eau claire et nettoyez les fi Itres.

Batteries

Rechargez toujours les batteries après utilisation.

Chargez pendant au moins 4 heures. Laissez la batterie en charge toute la nuit, au moins une fois par mois.

Cela prolongera la durée de vie de la batterie après qu'elle ait été entièrement chargée.

Entretien TwinTec

Il est important que vous respectiez les instructions et mises en garde suivantes!

ATTENTIF: Rupus d'Grande et de Mille

ATTENTION: Risques d'incendre et de brûches, ne plus donne, écassée, chachter a plus de +60 °C ou incinérer. Suivez les instructions du fabricant, lisez les instructions avant

utilisation. Chargez uniquement avec le chargeur spécifique Numatic

Coulent de charge max. 25M, tension de charge max. 28.8%. AVERTISSEMENT – Pour prévenir les blessures. L'attissateur doit lire le manuel d'utilisation.

Peut causer de la chaleur, de l'explosion et un incendie.

ZP19006-01FYYWW00001

Seriennummer

Herstellungswoche

Herstellungsjahr

1. BATTERIES DÉFECTUEUSES

1. Si un client souhaite renvoyer une batterie à un fournisseur après l'avoir retirée du produit, le ramassage de la batterie doit être organisé par le fournisseur. Noter cependant que les batteries défectueuses ne doivent jamais être renvoyées par un service postal ou par coursier.
2. Si une batterie soupçonnée d'être défectueuse, qu'elle ait été renvoyée à un fournisseur OU qu'elle se trouve dans les locaux d'un client, montre n'importe quel signe de dommage par choc, de déformation, de boursouflage, de détachement de pièces ou de fuite, elle ne doit en aucun cas être soumise à une vérification d'état. Elle doit être considérée comme défectueuse, et les modes opératoires décrits à partir du point 6 ci-dessous doivent être suivis.
3. Si une batterie soupçonnée d'être défectueuse, qu'elle ait été renvoyée à un fournisseur OU qu'elle se trouve dans les locaux d'un client, ne montre AUCUN signe de dommage par choc, de déformation, de boursouflage, de détachement de pièces ou de fuite, elle peut être soumise à une vérification d'état au moyen d'un appareil approprié pour la vérification de l'état des batteries, utilisé par une personne compétente.
4. Si la vérification montre que la batterie est défectueuse, les modes opératoires décrits à partir du point 6 ci-dessous doivent être suivis.
5. Dans ce cas, aucune autre tentative de recharge ne doit être effectuée. Une batterie défectueuse ne doit en aucun cas être remisée à l'intérieur d'un bâtiment.
6. La batterie défectueuse doit être mise hors tension et toutes les bornes électriques doivent être suffisamment isolées pour éviter tout risque de court-circuit. La batterie défectueuse peut ensuite être placée dans un conteneur pour batteries usagées verrouillé. Ce conteneur doit être en plastique ou avoir un revêtement intérieur en plastique, être placé à l'écart des bâtiments et des matériaux combustibles et comporter un marquage indiquant clairement, grâce à des signes d'avertissement appropriés, qu'il s'agit d'un conteneur pour batteries usagées. Les batteries doivent ensuite être envoyées pour élimination / recyclage, dans le respect de la réglementation locale en matière d'élimination des déchets.

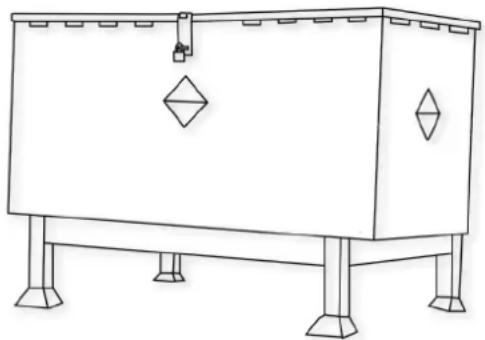

Un exemple de conteneur de stockage pour batteries usagées, bien à l'écart des bâtiments.

2. MANIPULATION ET STOCKAGE

FR

DANGER!

Une manipulation incorrecte peut causer une explosion ou déclencher un incendie ! Stocker les batteries hors de portée des enfants.

• Seul un personnel qualifié sera habilité à réparer la batterie dans la machine.
• Plage de température de stockage : De -10 °C à 40 °C
• La température ne doit pas dépasser 40 °C.
• Plage d'humidité relative : 20% à 80 %
• Température optimale pour préserver le fonctionnement : De 15 °C à 25 °C

AVERTISSEMENT :

• Ne pas ouvrir la batterie, la démonter ou la laisser tomber d'une hauteur importante.
• Protéger la batterie contre les courts-circuits : risque d'explosion !
• Conserver la batterie à l'abri de la pluie, ne pas l'immerger dans des liquides : risque de court-circuit.

- Ne pas exposer la batterie à la lumière directe du soleil, à la chaleur ou au feu.

- Ne pas incinérer la batterie : risque d'explosion !

- Ne pas utiliser de batteries défectueuses ou déformées.

- N'utilisez que des appareils Numatic spécifiques d'origine pour charger et décharger les batteries.

- Utilisez uniquement une alimentation électrique externe présentant les caractéristiques suivantes : 100-240V \~ 6,8A.

STOCKAGE :

• Les batteries doivent être entreposées dans un endroit sec, protégé, à l'abri de toute source de chaleur et des rayons du soleil.
• La température doit être de préférence inférieure à 25 °C pour préserver les performances de la batterie et ne doit en aucun cas dépasser 40°C.
• Stocker la batterie dans un endroit sec, à l'abri de la poussière et dans une atmosphère non corrosive.

- Exemple d'endroit bien protégé, avec une cage assurant la protection contre les chocs accidentels, les batteries étant logées dans un conteneur assurant une protection contre la chaleur, les chocs et les déversements accidentels de liquides.

• Lors de l'utilisation d'un chariot élévateur à fourche ou d'un transpalette, veiller en permanence à ne pas endommager les batteries.

- Si, à quelque moment que ce soit, une batterie en bon état n'est pas manipulée correctement ou est soumise à des conditions susceptibles de l'endommager, comme décrit dans le manuel d'instructions fourni avec la batterie, cette batterie doit être considérée comme défectueuse et les modes opératoires décrits à partir du point 1 au dos de ce document doivent être suivis.

• L'électrolyte peut s'échapper des batteries endommagées. Éviter tout contact avec l'électrolyte.
• Le contact cutané peut causer irritation, brûlures et brûlures chimiques.
• Si le liquide entre en contact avec les yeux, solliciter des soins médicaux.
• Éviter d'inhaler les vapeurs caustiques formées ou libérées.
• Avertissement - Risque d'incendie - Cette batterie ne contient aucune pièce réparable par l'utilisateur.

4. MESURES DE PREMIERS SECOURS

FR

En cas de contact avec l'électrolyte liquide ou les vapeurs d'électrolyte :

• Contact oculaire : rincer abondamment les yeux avec de l'eau pendant au moins 15 minutes sans frotter, puis consulter un médecin.
• Contact cutané : laver abondamment les régions touchées de la peau avec de l'eau et du savon. Si l'irritation persiste, consulter un médecin.
  • Inhalation : fournir de l'air frais ou administrer de l'oxygène immédiatement et consulter un médecin.
• Ingestion : si l'électrolyte a été ingéré, consulter immédiatement un médecin.

Informations à l'attention des médecins :

- Contient des électrolytes alcalins caustiques dans les piles au phosphate de fer lithié – NE CONTIENT AUCUN MÉTAL NI ALLIAGES DE LITHIUM.

5. MESURES DE LUTTE CONTRE LES INCENDIES

FR

• En cas d'incendie, rester à l'écart des vapeurs et gaz produits, en tenant compte de la direction du vent. Retirer les batteries situées à proximité de l'incendie, si l'opération est sans danger. En principe, de l'eau peut être utilisée pour éteindre ou ralentir l'incendie. Cependant, seul du personnel qualifié disposant de quantités d'eau suffisantes doit réaliser l'opération.
• Si la situation de danger est incertaine, n'étéindre l'incendie qu'avec des extincteurs à poudre ABC. Les extincteurs de classe D pour les incendies impliquant des métaux sont particulièrement adaptés.
• Les pompiers ne doivent s'approcher de l'incendie qu'équipés de vêtements de protection et d'un appareil respiratoire autonome.
• Une fois l'incendie éteint, il est recommandé de surveiller la zone (pour éviter une reprise de feu) et de la faire nettoyer par un personnel formé et correctement équipé ; les résidus d'incendie doivent être confinés et éliminés de manière appropriée.

6. CONTRÔLES DE L'EXPOSITION, PROTECTION PERSONNELLE

FR

Protection respiratoire :

• Si la batterie laisse s'échapper des gaz, aérer autant que faire se peut. Éviter de stocker les batteries dans des espaces confinés si des gaz s'en échappent.
• Aucune protection respiratoire n'est nécessaire dans les conditions normales d'utilisation.

Ventilation :

- Pas nécessaire dans les conditions normales d'utilisation.

Gants de protection :

- Pas nécessaire dans les conditions normales d'utilisation.

Autres vêtements ou équipements de protection :

- Pas nécessaire dans les conditions normales d'utilisation.

- Une protection personnelle est recommandée pour les batteries laissant s'échapper des gaz : protection respiratoire, gants de protection, vêtements de protection et lunettes de sécurité avec écrans latéraux.

7. ÉCOULEMENT ACCIDENTEL

FR

Élimination : porter des vêtements et un équipement de protection, essuyer avec du tissu absorbant et mettre au rebut comme déchet dangereux dans des points de collecte pour déchets dangereux conformément aux dispositions réglementaires nationales en vigueur.

8. À FAIRE

FR

• Utiliser des batteries NUMATIC uniquement avec des appareils NUMATIC et les charger uniquement au moyen de chargeurs NUMATIC.

- Charger la batterie avant utilisation.

- Stocker la batterie hors de portée des enfants.

- Conserver à l'abri de la pluie. Ne pas immerger dans des liquides.

- Conserver à l'abri de la lumière directe du soleil, de la chaleur et des flammes nues.

- Les batteries non utilisées doivent être tenues éloignées des objets métalliques (p. ex., clous, pièces de monnaie, bijoux).

- Respecter les conseils de mise au rebut du fabricant et les éventuelles directives internes de gestion des déchets.

- Respecter la plage de température lors de l'utilisation et du stockage de la batterie (cf. Tableau de plage de température).

- Toujours éteindre la batterie à l'aide du bouton en le maintenant enfoncé pendant 6 secondes, avant toute déconnexion et toute manipulation.

- Pour activer / allumer la batterie, maintenir le bouton supérieur enfoncé pendant 6 secondes ou charger la batterie à l'aide de chargeurs Numatic spécifiques d'origine.

- Soyez conscient du risque de court-circuit des bornes de l'appareil alimenté par batterie ou de la batterie causé par des objets métalliques.

TABLEAU DE PLAGE DE TEMPÉRATURE
CHARGE De 5°C à 35°C
DÉCHARGE De -10°C à 35°C
TEMPÉRATURE DE STOCKAGE OPTIMALE De 15°C à 25°C
TEMPÉRATURE DE STOCKAGE LIMITE De -10°C à 40°C

Attention : les batteries incluses dans ce produit doivent être chargées UNIQUEMENT avec le chargeur d'origine Numatic fourni avec le produit. En AUCUN cas un autre chargeur qui n'est pas de marque Numatic ne devra être employé sous peine de risques de dommages importants ou d'incendie.

Si les batteries sont soumises à des températures dépassant les limites de fonctionnement normal, un arrêt automatique se produit. Dans ces conditions laissez les batteries s'acclimater à température ambiante (18°C – 22°C) pendant plusieurs heures pour permettre à la batterie de se réveiller.

9. À NE PAS FAIRE

FR

• Jeter la batterie au feu : risque d'explosion !
• Charger ou utiliser une batterie défectueuse, endommagée ou déformée.
• Ouvrir, endommager ou laisser tomber la batterie.
• Exposer la batterie à des micro-ondes ou à une pression élevée.
• Relier les bornes de la batterie avec des objets métalliques, pour éviter d'endommager la batterie (court-circuit).
• Utiliser des conteneurs métalliques pour transporter les batteries.
• Exposer les batteries à des températures élevées, notamment en les exposant à la lumière directe du soleil.
• Broyer, fracturer ou malmener physiquement les batteries ou l'équipement qui les contient.

10. REPRISE PAR LE DISTRIBUTEUR/MISE AU REBUT

FR

• Conformément à la directive relative aux piles et accumulateurs, les fabricants doivent assumer le financement de la collecte, du traitement et du recyclage des batteries utilisées dans les appareils. Pour ce faire, les batteries doivent être remises aux systèmes de collecte établis dans ce but en vertu du droit national en vue de leur élimination. L'élimination des batteries avec les déchets ménagers est interdite ; les batteries doivent être collectées séparément en fonction de leur type.
• Les batteries peuvent être retournées gratuitement au distributeur de NUMATIC d'origine en vue de leur élimination ou amenées à un point de collecte public approprié.

11. CHARGE DE LA BATTERIE

FR

- Le chargeur est conçu pour être utilisé uniquement dans la machine où il a été installé. Le chargeur est destiné à être utilisé avec le cordon d'alimentation amovible fourni. L'unité d'alimentation est capable de fonctionner à différentes tensions sans aucun réglage de la part de l'utilisateur. Si le chargeur est endommagé ou ne fonctionne plus, l'amener au centre de maintenance.

MISE EN GARDE!

• Vérifier régulièrement que le cordon d'alimentation ne présente pas de signes d'endommagement.
• Ne pas employer d'appareils endommagés.
• Si le cordon d'alimentation du chargeur est endommagé, il doit être remplacé par un cordon d'alimentation NUMATIC d'origine disponible auprès du fabricant ou de l'agent de maintenance.

12. GARANTIE

FR

Garantie de la batterie lithium-ion

Garantie : Usage commercial

a. Les batteries sont garanties (3 ans) en standard, à condition que toutes les règles d'entretien des batteries soient respectées.

*Remarque : les concessionnaires Numatic en dehors du Royaume-Uni peuvent offrir des périodes de garantie plus longues. Veuillez confirmer auprès de votre concessionnaire Numatic local au moment de l'achat de votre produit.

b. Pour prétendre à la garantie, vous devrez fournir les détails suivants

i. Numéro de série de la machine

ii. Code de date de la batterie

iii. Date d'achat

iv. Justificatif d'achat

v. Historique de maintenance et régime de charge

Si vous n'utilisez pas le chargeur Numatic approprié, votre garantie sera annulée.

Numatic® INTERNATIONAL LTD Chard Somerset TA20 2GB, United Kingdom 851P Rechargeable Li-ion Battery Pack: 9pP27/149/130(851P)20-20-60/95 Voltage 25.6V | Capacity 90Ah | Energy 1280Wh | LFP26148129 | P/N 911946 CAUTION: Risk of fire and burns. Do not open, crush, heat above +80°C, or incinerate. Follow manufacturer instruction, read instructions before use. Charge only with Numatic specific charger. Max charge amount 25A. Max charge voltage 28.8V, capacitance to reduce the risk of injection, user must read Instruction manual. May cause heat, explosion and fire. ATTENTION: Risques de l'incendre et de brûtres, ne pas ouant, drenase, chauer à plus + de + 50 °C ou incinerer. Suivrez les instructions du fabricant, liave les instructions avant utilisation. Charge uniquement avec le chargeur spécifique Numatic. Couvent de charge max. 25A, tension de charge max. 28.8V. ASSETS/CONTENTS - Pour pourvrir ces bleuses, l'attributeur dont le manuel d'utilisation. Paul causer de la chaleur, de l'explosation et un incendre. UK CA MADE IN CHINA Manufacturer: Shenzhen Ace Battery Co.,Ltd.

ZP19006-01FYYWW00001

Numéro de série

Semaine de production

Année de production

1. DEFECTE ACCU'S

NL

Numatic® INTERNATIONAL LTD Chard Somerset TA20 2GB, United Kingdom 851P Rechargeable Li-ion Battery Pack: RyPZ1/453/35(65)FJN-20-60/93 Voltage 25.8V [Capacity 90Ah] | Energy 1280Wh [LFP28148129] | P/N 011048 CAUTION: Risk of fire and burns. Do not open, crash, heat above 480°C or intermediate. Follow manufacturer instruction, read instructions before use. Charge only with Numatic specific charger. Max charge current 25A. Max charge to range 28.8V, maximum 100% to the risk of injury, user must read Instruction manual. May cause heat, explosion and fire. ATTENTION: Roques d'incendre et de brûleurs, ne pas ouont, denser, chauffer à plus au-delà. Suivre en instrument du fabricateur, l'aux le command d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impulsion d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impision d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impison d'impision d' CAUTION: Roques d'incendre et de brûleurs, ne pas ouont, denser, chauffer à plus au-delà. Suivre en instrument du fabricateur, l'aux le command d'compedance. Charge uniquely avec le charge specificifié Numatic. Caurent de charge max. 25A, tension de charge max. 28.8K. Assistissement - Pour provenir les blessures, directeurant dont le menuel d'utilisation. Pour causer de la chaleur, de l'explosion et un incendre. UK MADE IN CHINA Manufacturer: Shenzhen Ace Battery Co.,Ltd.

ZP19006-01FYYWW00001

ATTENTION: Risques d'incendie et de brières, ne pas ouvré, décraser, chauffer à plus

de + 60 °C ou incinerer. Suivez les instructions du fabricant, lisez les instructions avant utilisation. Champs uniquement avec le chargeur spécifique Numatic.

Courant de charge max. 25A, tension de charge max. 28.892.

AVERTISSUEMENT - Pour préverer les blessures, l'ultimaleur doit la Peut pouver de la shateur, de l'explosion et un invendie.

(1) (2) (3)

CE

ATTENTION: Rouqu d'incorde et de lettres, ne pas qu'un écrage, chauder à plus.

de +60 °C du incinérer. Suvez les instructions du fabricant, lisez les instructions avant

utilisation. Chargez uniquement avec le chargeur spécifique Numatic

Goutent de charge max. 25A, tension de charge max. 28.8%. AVERTISSEMENT - Pour pouvoir les blessées. U-filicateur doit lme le manuel d'utilisation

Peut couver de la chaleur, de l'explosion et un incendie.

ATTENTION: Riem de l'incendie et de inférence, on ses musifs diverses (cha d'aux) plus

At la transité, il queu a inscrit le de brésorer, ne pas doit, versant, émitter à prov de +60 °C ou insinérer. Suávez les instructions du fabricant, livez les instructions avant

utilisation. Chargez uniquement avec le chargeur spécifique Numatic

Coulent de charge max. 25A, tension de charge max. 28.8%

Avalonziabaret - Paris préventer les dépréduits, l'investissement de Paul payer de la chaleur, de l'explosion et un impendie.

ATTENTION: Roqueil a l'ordade et de anoures, ne plus d'ouin, chevrel, chauffer à prise de « 60° C » au accémier. Suverz les instructions du fabduert, liave les instructions avant

Utilisation. Charger uniquement avec le chargeur spécifique Numéro

Courant de charge max. 25A, tenien de charge max. 28.8%

Péut cousser de la chaleur, de l'expression et un imprendie.

Modèle - TBL 4045 (modèles sans traction)
Moteur de brosses Moteur d'aspiration Taille de brosse	Taille de patin Chargeur
300 W 400 W 450 mm 400 mm 20 A
Classe de protection Vites se des brosses Capacité en eau Débit de liquide Vibrations main-bras
IPX4	140 tr/min	40 litres	0 - 2 L/Min	≤2.5m/s2
Pression de la brosse	Dimensions
25 g/cm2	Largeur = 470 mm (805 mm) / Longueur = 1070 mm (1155 mm) / Hauteur = 1160 mm
50 Ah
Poids net	Poids total (plein)	Niveau de pression acoustique	Temps de fonctionnement	Pente maximale	Temps de recharge
119.3 kg	159.3 kg	LpA ≤ 70 dB(A)	1 h 40 min en moyenne	Nettoyage 9 %	2.5 h
100 Ah
Poids net	Poids total (plein)	Niveau de pression acoustique	Temps de fonctionnement	Pente maximale	Temps de recharge
130.64 kg	170.64 kg	LpA ≤ 70 dB(A)	3 h 10 min en moyenne	Nettoyage 9 %	5 h

Modèle - TBL 4055 (modèles sans traction)
Moteur de brosses Moteur d'aspiration Taille de brosse	Taille de patin Chargeur
300 W 400 W 550 mm 508 mm 20 A
Classe de protection Vites se des brosses Capacité en eau Débit de liquide Vibrations main-bras
IPX4	140 tr/min	40 litres	0 - 2 L/Min	≤2.5m/s2
Pression de la brosse	Dimensions
24 g/cm2	Largeur = 560 mm (948 mm) / Longueur = 1115 mm (1200 mm) / Hauteur = 1160 mm
50 Ah
Poids net	Poids total (plein)	Niveau de pression acoustique	Temps de fonctionnement	Pente maximale	Temps de recharge
113.85 kg	153.85 kg	LpA ≤ 70 dB(A)	1 h 38 min en moyenne	Nettoyage 9 %	2.5 h
100 Ah
Poids net	Poids total (plein)	Niveau de pression acoustique	Temps de fonctionnement	Pente maximale	Temps de recharge
124.65 kg	164.65 kg	LpA ≤ 70 dB(A)	3 h 09 min en moyenne	Nettoyage 9 %	5 h

Modèle - TBL 4055T (modèles à traction)
Moteur de brosses Moteur d'aspiration Taille de brosse	Taille de patin Chargeur
300 W 400 W 550 mm 508 mm 20 A
Classe de protection Vitesse des brosses Capacité en eau Débit de liquide Vibrations main-bras
IPX4	140 tr/min	40 litres	0 - 2 L/Min	≤2.5m/s2
Pression de la brosse	Dimensions
24 g/cm2	Largeur = 560 mm (948 mm) / Longueur = 1115 mm (1200 mm) / Hauteur = 1160 mm
50 Ah
Poids net	Poids total (plein)	Niveau de pression acoustique	Temps de fonctionnement	Pente maximale	Temps de recharge
123.83 kg	163.83 kg	LpA ≤ 70 dB(A)	1 h 33 min en moyenne	Nettoyage 9 %	2.5 h
100 Ah
Poids net	Poids total (plein)	Niveau de pression acoustique	Temps de fonctionnement	Pente maximale	Temps de recharge
134.71 kg	174.71 kg	LpA ≤ 70 dB(A)	3 h 04 min en moyenne	Nettoyage 9 %	5 h

N° de réf. BROSSES		N° de réf. RACLETTE
918294 Brosse Ten-Tec 450 mm		900521 Raclette semi-parabolique 650 (4045G)
606204 Brosse Nyloscrub 450 mm		900522 Raclette semi-parabolique 750 (4045G)
606306 Brosse longue durée 450 mm		900518 Lamelles du suceur 650 - PU vert
900525 Plateau d'entraînement NuLoc2 400 mm		900519 Lamelles du suceur 750 - PU vert
606401 Plateau d'entraînement PadLoc 400 mm		206953 Goupille de fixation
918295 Brosse Ten-Tec 550 mm		N° de réf. FILTRES
606550 Brosse Nyloscrub 550 mm 208888 Filtre d'eau propre
606551 Brosse longue durée 550 mm		208890 Cuve transparente pour filtre d'eau propre
900526 Plateau d'entraînement Nuloc2 500 mm 237268 Couvercle bouchon de remplissage
N° de réf. TUYAUX 577839 Séparateur
213058 Tuyau d'aspiration 207128 Couvercle bouchon de remplissage
280019 Tuyau de suceur 206265 Filtre à cartouche
280018 Tuyau de vidange - Réservoir supérieur 207000 Panier-filtre
213025 Tuyau de vidange - Réservoir inférieur 208830 Joint de filtre d'eau propre
208960 Tuyau de remplissage - Réservoir inférieur 208827 Corps du filtre d'eau propre
237718 Guide de tuyau 208889 Grille du filtre d'eau propre
206111	Fermeture de vidange/remplissage - Réservoir inférieur

Pour des résultats optimaux, Numatic International Ltd recommande d'utiliser les batteries suivantes dans les machines Twintec.

Machine		Batterie recommandée par Numatic				Référence pièce
TBL4045 / 4055 / 4055T		Type de batterie LFP NX1K (Li-ion)				911948
Marque	Tension		Capacité/Énergie	Poids	Dimensions
Batterie NX1K	25.6 V		50 Ah/1280 Wh	10.8 kg	315 mm (L) x 132 mm (l) x 185 mm (H)

Dépannage

PROBLÈME	CAUSE	SOLUTION
La machine ne fonctionne pas	Charge de batterie faible	Rechargez les batteries (page 64-69)
L'aspiration ne fonctionne pas	Réservoir d'eau sale plein	Videz le réservoir d'eau sale (page 52-57)
Collecte d'eau insuffisante	Réservoir d'eau sale pleinTuyau d'aspiration encrassé/obstruéRaccords de tuyaux desserrésPanier-filtre à débris encrassé/obstruéFiltre du séparateur encrassé/obstruéJoint du séparateur inefficaceJoint du séparateur endommagéTuyau d'aspiration endommagé/fenduLamelles du suceur endommagéesCharge de batterie faible	Videz le réservoir d'eau sale (page 52-57)Retirez et nettoyez (page 52-57)Enfoncez correctement les raccords (page 28-33)Retirez et nettoyez (page 52-57)Retirez et nettoyez (page 52-57)Nettoyez et réinstallez (page 52-57)Remplacez (contactez le service technique)Remplacez (contactez le service technique)Remplacez (contactez le service technique)Rechargez les batteries (page 64-69)
Pas de fonction de brossage/lavage	Aucune brosse installée	Vérifiez et installez (page 23-27)
Peu ou pas de débit d'eau	Réservoir d'eau propre videFiltre du réservoir d'eau propre obstrué/ encrasséDébit d'eau non activéPlateau des brosses relevé	Remplissez le réservoir d'eau propre (page 34-39)Retirez et nettoyez (page 52-57)Activez le débit d'eau (page 23-27)Abaissez le plateau des brosses (page 23-27)
La machine s'arrête «d'un coup » en cours de fonctionnement	Charge trop importante sur le système de brosses	Diminuez la charge de la brosse pour l'adapter au mieux au type de sol

Avertissement: Ne montez pas un fusible de remplacement dont la tension est supérieure à la valeur indiquée sur l'étiquette de fusible.

NL

Reserveonderdelen

13/17 rue du Valengelier, EAE la Tuilerie, 77500 Chelles, FRANCE

Tel: [phone] numatic.fr
