BRUGSANVISNING CRL8072 Numatic

Oversættelse af den originale brugermanual

Fare! Læs vejledningen omhyggeligt, før du bruger maskinen.

Nu-Assist

Machine Overview ......Pages 9 & 12

Control Panel Overview ......Page 13

Machine Set up Guide ......Page 16

Fitting the Hose Guide ......Page 22

Oversigt over maskinen ....Side 11 og 12

Oversigt over kontrolpanel....Side 15

Vejledning til opsætning af maskinen ....Side 21

Vejledning til montering af slangen....Side 27

Montering af gulvenheden....Side 27

Sænkning af gulvenheden....Side 27

Værktøj til løsrivelse af gulv....Side 27

Hæv/sænk børsteskjoldet....Side 33

Montering af børsten ....Side 33

Påfyldning af rentvandstanken ....Side 39

Vandstandsindikator ......Side 39

Maskinbetjening

Indstilling af rengøringsstyreenhederne ....Side 45

Brugtvandstank fuld ......Side 45

Nødstopknap/horn ......Side 51

Anti-tip-system ......Side 51

Maskine i brug ......Side 57

Manuel rengøring ....Side 57

Rengøring af maskinen ....Side 63 og 69

Frihjulstilstand ......Side 69

Udskiftning af gulvenhedens lister....Side 75

Opladning af maskinen ....Side 81

Batteripleje ......Side 81

Opladningslampernes sekvens ....Side 92

Specifikationer ......Side 92

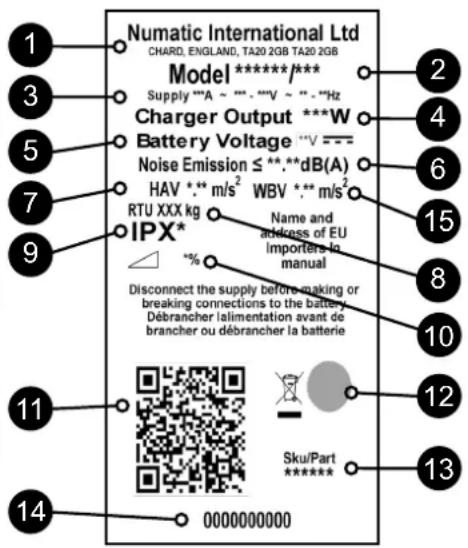

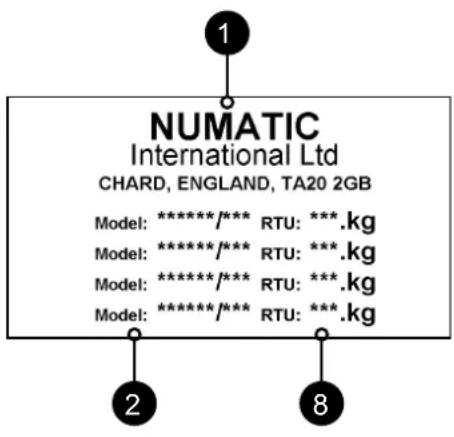

Klassificeringsetiket/ personlige værnemidler/

Genbrug Side 134

Efter fjernelse af al emballagen åbnes pakken forsigtigt, og indholdet kontrolleres.

• Brugsvejledning • 2 x tændingsnøgler • Ledning til batteriopladning • 1 x 30 A-sikring (børste) • 1 x 20 A-sikring (vakuum)
• 1 x 10 A-sikring
• 1 x 4 A-sikring
• 1 x 2,5 A-sikring
• Maxi-sikringsudtrækker

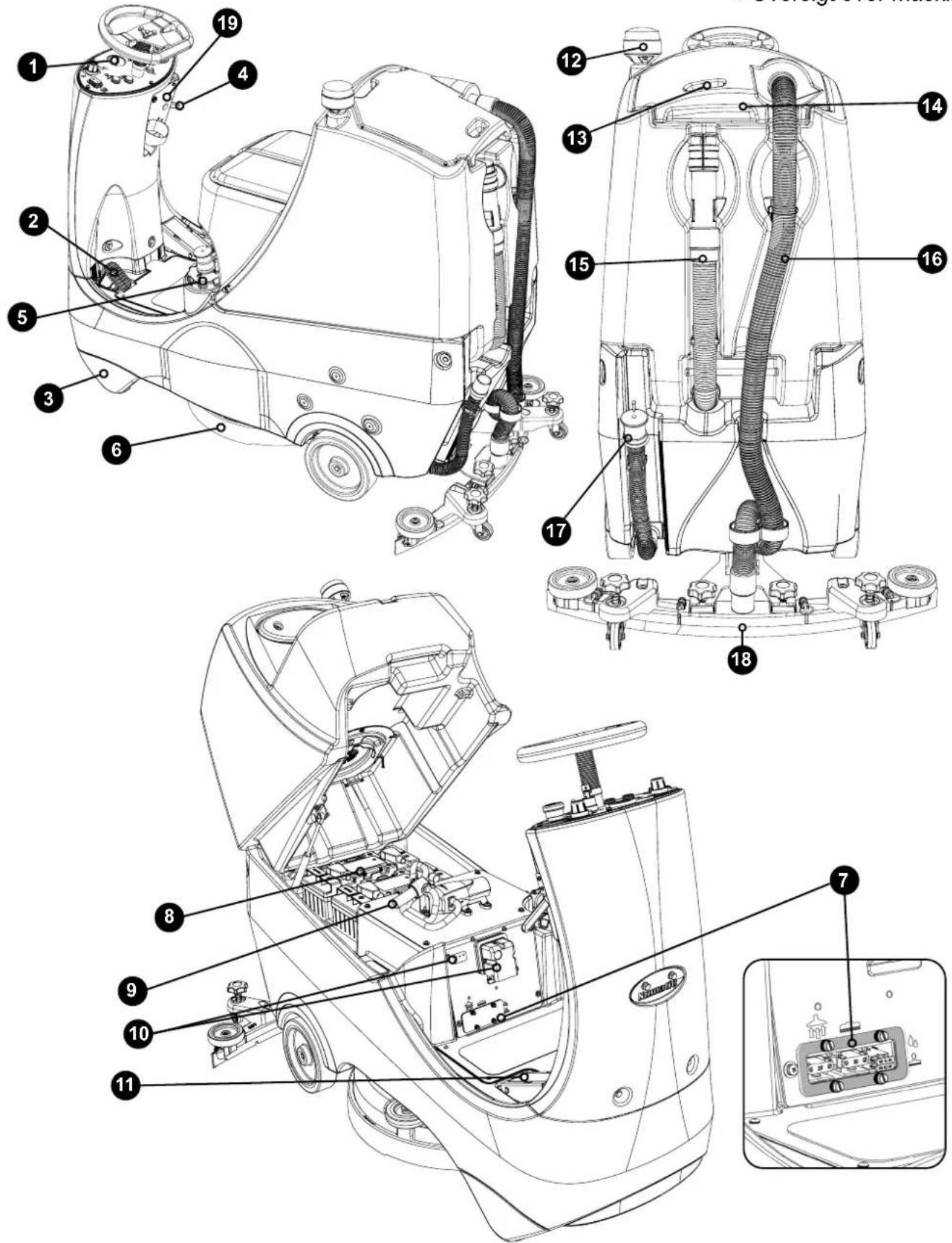

EN

1 Operatørens kontrolpanel
2 Børsteskjoldets fodpedal
3 Anti-tip-stødpuder
4 Gulvenhedens hæve-/sænkegreb
5 Rentvandstankens påfyldningspunkt
6 Børsteskjold
7	Sikringspanel (20 A VAC/30 A børstemotor/4 A vandpumpe/10 A aktivering af børste).
8 Li-ion-batterier
9 Rentvandstankens filter
10 Indbygget oplader og opladningsindikator
11 Gaspedal
12 Fodgængeradvarselslampe
13 Beslag til gulvenhed
14 Luftudskillerenhed
15 Aftømningsslange til brugtvand
16 Vakuumslange
17 Aftømningsslange til rentvandstank
18 Gulvenhed
19 Sikkerhedssikring (2,5 A)

FI

DA: I tilfælde af nedbrud skal du kontakte din Numatic-forhandler.

Machine Overview

- Allgemeine Übersicht • Vue d'ensemble de la machine • Overzicht machine

• Oversigt over maskinen

EN

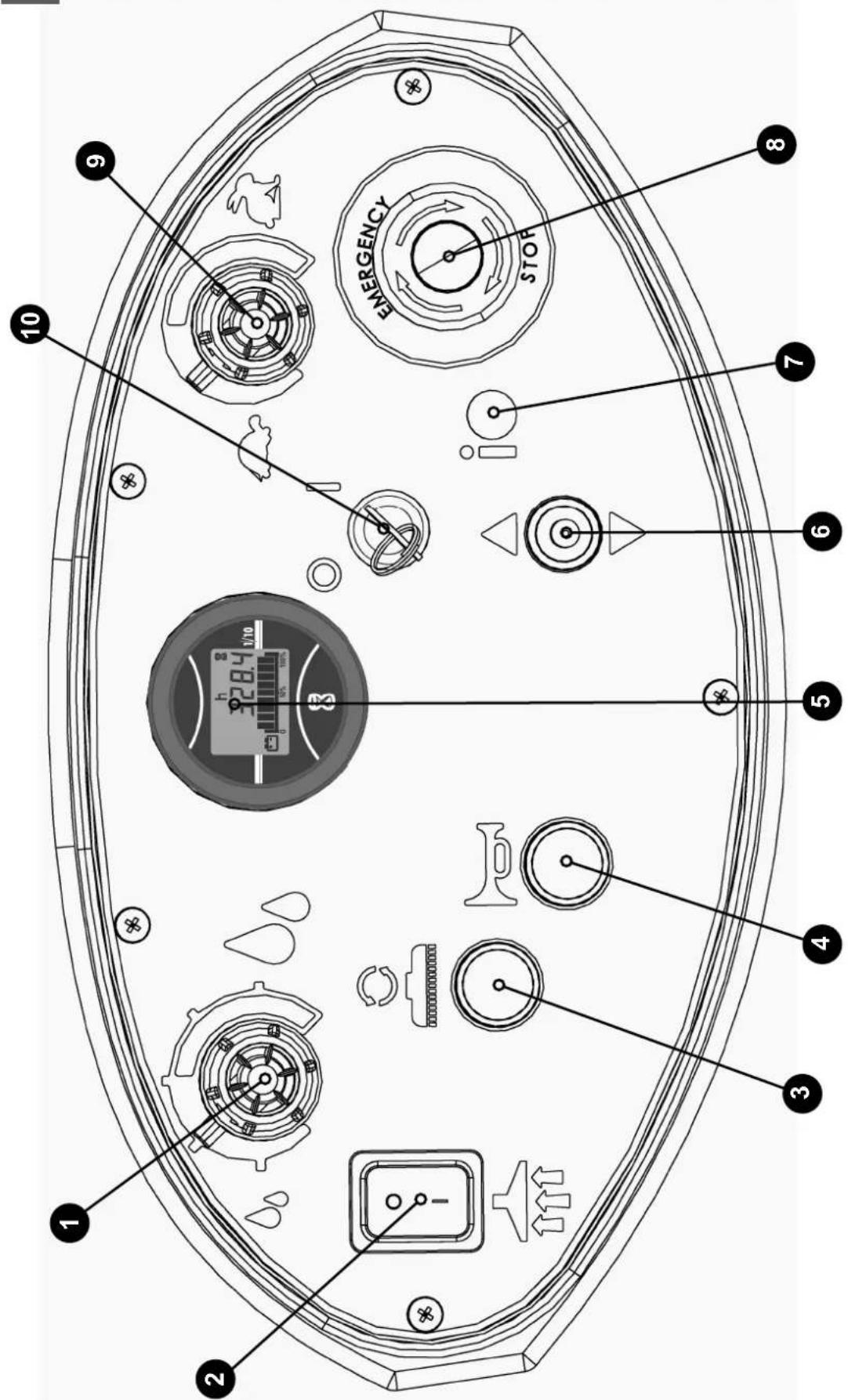

1 2 3 4 5 6 7 8 9 10 EMERGENCY STOP

1 Vandstrømningshastighed	6	Fremad/bak-kontakt
2	Vakuum tændt/slukket-kontakt	7 LED-lampe for træk
3 Aktiveringsknap til børste	8	Nødstopknap
4 Hornkontakt	9	Kontrolgreb til maksimal hastighed
5	Time- og batterimålerdisplay	10	Tændingskontakt

PLEASE READ BEFORE COMMENCING ANY OPERATION AFTER THE REMOVAL OF ALL THE PACKAGING, CAREFULLY OPEN AND CHECK THE CONTENTS.

CONTENTS

Vejledning til opsætning af maskinen

Læs dette før anvendelse. Efter fjernelse af al emballagen åbnes pakken forsigtigt, og indholdet kontrolleres.

Indhold

• Brugsvejledning • Ledning til batteriopladning • 2 x nøgler • 30 A sikring • 20 A-säkring
• 1 x 10 A-sikring
• 1 x 4 A-sikring
• 2,5 A-sikring
• Maxi-sikringsudtrækker

Løft den øverste tankenhed ved hjælp af håndtaget for at åbne batterirummet.

Monter vakuum- og børstesikringerne (medfølger i startpakken) i sikringsholderen som vist. (Fig. 1)

Oplad maskinen for at aktivere batterierne. Når batterierne er blevet aktiveret, skal LED-lamperne lyse øverst på alle batterierne.

Sæt nøglen i tændingen på kontrolpanelet (se fig. A)

Numatic International Ltd anbefaler KUN brug af 911948 NX1K LFP-litiumbatterier, som leveres sammen med denne maskine.

20 A-sikring = Vakuummotor

10 A-sikring = Aktivering af børste

Brug håndtaget, när den øverste brugtvandstank hæves eller sænkes.

Sæt nøglen i, og tænd for maskinen. (Fig. A)

Sørg for, at ingen metalgenstande kommer i kontakt med batteriklemmer, mens batterierne er blotlagt.

Drej nøglen for at tænde for maskinen, og skub håndtaget fremad.

Indstil til laveste hastighed, træd på speederen, og kør fra pallen vha. den medfølgende rampe.

Sluk for maskinen, när du befinder dig et sikkert sted.

Bemærk: Tryk IKKE gaspedalen ned, mens softwaren initialiseres. Maskinen fungerer ikke i bakgear, när gulvenheden er sænket. Sædet er udstyret med en trykføler, der deaktiverer maskinen, indtil en operatør har sat sig.

EN Machine Set-up Guide

Vejledning til opsætning af maskinen

Vejledning til montering af slangen

U-bøjningen i slangen forhindrer vandspild, när vakuum slukkes. Sæt vakuumslangen tilbage på gulvenheden, när du er færdig.

Sæt vakuumslangen tilbage på gulvenheden, när du er færdig.

Bemærk: Vakuumslangen MÅ IKKE trykkes fast på gulvenheden, när gulvenheden befinder sig i hævet position.

Montering af gulvenheden

Bemærk: Løft gulvenheden, før der køres til rengøringsområdet.

Maskinen fungerer ikke i bakgear, når gulvenheden er sænket.

Løsrivelse af gulvenhed

Gulvenhedens konstruktion har en sikkerhedsfunktion til løsrivelse, så den sikkert kan afkobles fra monteringen, hvis den skulle hænge fast i en forhindring under fremadkørsel.

Sørg for, at du ikke overspænder holdegrebene.

Sænk gulvenheden.

Tilspænd holdegrebene med håndkraft, og monter slangen.

Løft gulvenheden.

EN Machine Set-up Guide

Vejledning til opsætning af maskinen DA

Sørg altid for, at maskinen er slukket, før der foretages nogen justeringer.

Løft børsteskjoldet/ Montering af børste/Sænk børsteskjoldet

Børsteskjold i hævet position.

Skub børsten ind under maskinen.

CRL 8072 Dobbeltbørste

Børste på plads.

Sænk børsteskjoldet.

Børsteskjold sænket.

Tænd for maskinen.

Tryk på børstens aktiveringsknap, og hold den nede.

Maskinen har samlet børsten op.

Sørg for, at montering af børsterne sker på en plan overflade.

Følg den samme fremgangsmåde for at montere begge børster på CRL8072T som til montering af enkelt børste på CRL8055T.

Fjern børsten manuelt for at afmontere den.

Bemærk: Løft ikke børsteskjoldet, før børsten er holdt op med at dreje rundt, ellers frigives børsten.

Sørg for, at du hæver børsteskjoldet, før du kører til rengøringsstedet.

Det anbefales at bruge sikkerhedshandsker ved udskiftning af brugte børster.

Transitbeslag til gulvenhed

Ved transit kan gulvenheden placeres på beslaget bag på maskinen. Sæt blot holdegrebene ind i beslaget.

EN Machine Set-up Guide

Vejledning til opsætning af maskinen

Sørg altid for, at maskinen er slukket, før der foretages nogen justeringer.

Påfyldning af rentvandstanken

CRL 8055/8072 er udstyret med en stor 80-liters rentvandstank, der giver mulighed for at dække store områder med en enkelt opfyldning.

Træk påfyldningsslangen ud for at fylde rentvandstanken.

Fjern gummitætningen, og fyld på.

Alternativt kan påfyldningsdækslet fjernes helt.

Bemærk: Det er meget vigtigt at sikre, at der ikke kan trænge urenheder (blade, hår, snavs osv.) ind i rentvandstanken under påfyldningsprocessen. Hvis en spand eller lignende anvendes, skal det sikres, at den altid er ren og fri for fremmedlegemer.

Vandstandsindikator

Ved påfyldning af rentvandstanken må du ikke fylde vand over fastholdelsesklemmen til rentvandstankens aftømningsslange.

Denne kan findes bag på maskinen.

Hvis du skal have adgang til batterierne, skal du sørge for, at brugtvandstanken er tom, før du løfter den.

Betjen ikke maskinen, medmindre operatørvejledningen er læst og forstået.

Kør maskinen til rengøringsstedet.

Før rengøringsarbejdet skal der opstilles relevante advarselsskilte, og gulvet skal fejes eller tørmoppes.

Når du er klar til rengøringen, skal du sænke gulvenheden (side 6) og børsteskjoldt (side 7).

Indstilling af rengøringsstyreenhederne

Tænd for maskinen. Batteristandsindikatoren lyser.

Indstil vandgennemstrømningshastigheden efter behov.

Tænd for vakuummotoren.

Brugtvandstank fuld

Systemet til vakuumafspærring stopper luftstrømmen, när den øverste brugtvandstank er fuld.

Vakuummotoren vil fortsætte med at køre. Der er en hørbar forskel i lyden, når afspærringssystemet er i gang.

Der er flere oplysninger om kontrol og rengøring af afspærringssystemet på side 13.

Sørg altid for, at gulvet først er fejet, og at relevant sikkerhedsafmærkning er opstillet.

I en nødsituation kan du slå på nødstoppet for at deaktivere maskinen.

Hornknap – til afgivelse af et adverselssignal

Bemærk: Når der er trykket på nødstopknappen, blinker LED-lampen for træk 7 gange, stopper og begynder igen, indtil nødstopknappen er nulstillet, og maskinen er slukket/tændt.

Kontrolgreb til maksimal hastighed

Indstil ønsket trækhastighed som påkrævet, afhængigt af gulvtype og smudsniveau.

Når den maksimale hastighed er blevet indstillet ved hjælp af grebet på kontrolpanelet, kan finjusteringer foretages ved hjælp af den variable hastighedskontrolpedal, som er placeret på højre side af fodpladen.

Sørg for at reducere hastigheden, när der drejes om hjørner eller manøvreres.

Anti-tip-system

CRL 8055/8072 er udstyret med et anti-tip-system.

Maskinen sænker automatisk hastigheden og forhindrer, at maskinen vælter ved kørsel om hjørner med høj hastighed.

Stødpuderne foran på maskinen er udviklet til at forhindre, at maskinen vælter, hvis operatøren drejer skarpt.

Stødpuderne er udviklet til at kunne udskiftes, när de er slidte.

Brug ikke maskinen på skråninger over 11 %.

Maskine i brug

Vælg fremad, og tryk gaspedalen ned for at sætte i gang. Bemærk: Maskinen fungerer ikke i bakgear, når gulvenheden er sænket.

Vakuumopsamlingen og vandstrømningen starter op, hvis de er valgt, og børsten og gulvenheden er i sænket position, og maskinen kører fremad.

Rent vand fordeles jævnt via "THRU- FEED"-skurebørsterne.

Brugtvandet optages derpå af sugegulvenheden.

Lad vakuummotoren køre i 10 sekunder efter stop for at opsamle evt. vand, der er tilbage i vakuumslangen, og sluk derefter for vakuummotoren.

Forskur først gulvet med gulvenheden i hævet position, og giv kemikalierne tid til at virke. Skur derpå området en gang til med sænket gulvenhed.

Hvis maskinen laver striber på det rengjorte gulv, skal du enten rengøre gulvenhedens liste eller justere listehøjden for optimal ydelse.

Børsteskjold i sænket position.

Greb til gulvenhed i sænket position.

Justering af bladets højde.

Manuelt rengøringssæt (valgfrit ekstraudstyr) 606182

Det valgfri manuelle rengøringssæt giver operatøren øget fleksibilitet.

Sættet kan bruges til at rengøre svært tilgængelige/utilgængelige steder.

Fjern vakuumslangen fra gulvenheden, og fastgør den på det manuelle rengøringssæt.

Tryk på vakuumkontakten for at aktivere vakuum.

Bemærk: Monter slangen på gulvenheden, när du er færdig med at bruge den manuelle rengøringsfunktion.

Rengøring af maskinen

A. Efter brug skal brugtvandstanken tømmes ved hjælp af aftømningsslangen og skylles med rent vand.
B. Afmonter gulvenhedens vakuumslange, idet du sørger for at fjerne U-bøjningsklemmen, og gennemskyl slangen med rent vand.
C. Tøm rentvandstanken ved hjælp af aftømningsslangen, og gennemskyl igen med rent vand.

Fjern slangen.

Fjern udskiller, og rengør.

Rengør og efterse gummipakningen under hver rengøring.

Bemærk: Udskilleren kan hænges fra alle sider af den øverste tank, mens du udfører vedligeholdelse på maskinen, ved at bruge klemmen foran på låget.

Ved genmontering af udskilleren skal du sørge for, at du aktiverer forsiden af udskilleren, INDEN du skubber udskilleren ned.

Genmonter vakuumslangen.

EN Machine Cleaning

Rengøring af maskinen

Der findes et system til vakuumafspærring i den øverste brugtvandstank, der forhindrer sugning, når brugtvandstanken er fuld. Det forhindrer også, at skum, der dannes af meget skummende rengøringsmidler, kommer ind i motoren. Flyderventilerne bliver undertiden tilstoppet eller blokeret. Rengør dem for at sikre korrekt drift. Kontrollér og rengør regelmæssigt luftfilteret øverst på enheden. Afmonter affaldskurvens filter, skyl med rent vand, og monter det igen.

VIGTIGT: Hvis affaldskurven tilstoppes, kan vakuumstyrken forringes.

Rentvandstankens filter er placeret foran batterirummet og skal kontrolleres med jævne mellemrum.

Løft filteret af holderen, skru bunden af, og fjern den. Pas på ikke at spilde væske på batterierne.

Skyl med rent vand, og monter igen. Genmonteringen foregår i omvendt rækkefølge af afmonteringen.

Bemærk: Eventuelt spild skal tørres op, før tanken sænkes.

Frihjulstilstand

S∅RG ALTID FOR, AT MASKINEN STÅR PÅ EN PLAN OVERFLADE, F∅R BREMSEARMEN UDKOBLES. UDKOBL ALDRIG BREMSEN, NÅR MASKINEN STÅR PÅ EN SKRÅNING/HÆLDNING.

CRL 8055/8072 er udstyret med en frihjulsfunktion, så operatøren kan flytte maskinen.

Frihjulsgrebet findes på højre side af bagakslen.

For at deaktivere bremsen skal du trække grebet til den nedadrettede position.

Aktivér bremsen igen ved at flytte grebet til den opadrettede position.

Bemærk: Når bremsen er udkoblet, har maskinen ingen bremsemuligheder.

Vær forsigtig med at flytte maskinen i frihjulstilstand.

EN Changing the Floor Tool Blades

Udskiftning af gulvenhedens lister

Sørg altid for, at maskinen er slukket, før der udføres vedligeholdelse.

Sænk gulvenheden, skru derefter holdegrebene af, og skub det af holdebeslaget.

Skyl gulvenhedssamlingen med rent vand, og monter den igen.

Fjern gulvenheden.

Fjern de fire holdetappe.

Vend gulvenheden om.

Med jævne mellemrum skal gulvenhedens lister undersøges og kontrolleres for slitage og skader.

Udskiftning skal udføres i modsat rækkefølge af afmonteringsprocessen.

Oversigt over gulvenhed

1. Holdetappe x 4
2. Forreste liste (hulskåret)
3. Listeholder
4. Bageste liste
5. Gulvenhedens hoveddel

Bemærk: Listerne er beregnet til at kunne vendes om, så levetiden forlænges.

EN Machine Charging

altid for, at maskinen er slukket, før den oplades.

1. Batterimåleren viser batteriniveauet. Når batterierne er fuldt opladede, lyser alle målerlamper.
2. Når maskinen bruges, og batterierne aflades, går målerlamperne ud fra højre til venstre. Hvis batteriniveauet falder til et niveau, hvor kun en eller to lamper/bjælker lyser, skal operatøren overveje at oplade maskinen.
3. Når batterierne er næsten afladede, begynder den sidste lampe at blinke, og operatøren skal finde et passende sted at oplade maskinen. Når batteriikonet begynder at blinke, deaktiveres vakuum- og børstemotorerne, og brugeren skal oplade maskinen.

Alternativ visning

Når den sidste røde lampe begynder at blinke, deaktiveres vakuum- og børstemotorerne, og brugeren skal oplade maskinen.

LFP-batterierne er permanent forseglede og fuldstændigt vedligeholdelsesfri.

Den indbyggede oplader overvåger automatisk opladningsprocessen og skifter til kontraladningstilstand, når batterierne er fuldt opladede. Kontraladningstilstand gør det muligt at vedligeholde LFP-batterier på det rigtige sikkerhedsniveau. Maskinen skal efterlades i kontraladningstilstand natten over eller i weekenden mindst én gang om måneden eller oftere, hvis det er nødvendigt.

Sæt den opladningsledning, der passer til dit land, i opladningspunktet.

Maskinens opladningspunkt er placeret under kontrolpanelet på maskinens bagside.

Forbind den til en passende strømforsyning.

Når maskinen er tilsluttet ledningsnettet, lyser den røde opladningsindikator.

For at sikre fuld opladning skal maskinen fra tom tilstand efterlades i en periode på 8 timer.

Når den er fuldt opladet, skal opladningsledningen frakobles fra både strømforsyningen og maskinen.

Batteripleje

For at sikre, at maskinen forbliver så effektiv som muligt, og for at forlænge batterilevetiden skal du følge nedenstående enkle trin:

Under normal daglig brug:

Genoplad batterierne fuldt efter hver brug uanset driftstid.

Det anbefales at lade maskinen være tilsluttet elnettet natten over mindst en gang om måneden. Hvis brugeren ikke frakobler kablet efter fuld opladning, er det ikke et problem.

Efterlad ikke maskinen i afladet tilstand.

Efterse jævnligt batteriets forbindelser for tæthed og korrosion.

Signal (LED-lampe) Betydning
Rød LED-lampe tændt	Første fase (konstantstrømstilstand).
Orange LED-lampe tændt	Anden fase (konstantspændingstilstand).
Grøn LED-lampe tændt	Tredje fase (konstantspændingstilstand) – opladning færdig.Hvis du imidlertid efterlader opladeren tilsluttet efter en fuld opladning, går opladeren i kontraladningstilstand for at hjælpe med at opretholde en sund balance mellem batterierne.
Rød LED-lampe blinker efterfulgt af Pause	Blæser låst > 1 blink mellem pauser.Overspændingsbeskyttelse / Udgangskortslutning / Batteri m. omvendt polaritet > 2 blink mellem pauser.Beskyttelse mod overtemperatur > 3 blink mellem pauser.Opladningstiden er længere end 16 timer under fase 1 eller 2 > 4 blink mellem pauser.
	Tilstand R∅D LED-LAMPE GUL LED-LAMPE GR∅N LED-LAMPE
	Timeout for foropladning	Blinker 4 gange		O
	CC-timeout		O
	CV-timeout		O	O
	Frakobling af batteri

Tilstand R∅D LED-LAMPE GUL LED-LAMPE GR∅N LED-LAMPE
Timeout for foropladning	Blinker 4 gange		O
CC-timeout		O
CV-timeout		O	O
Frakobling af batteri

Bemærk: Genoplad maskinen helt efter sidste anvendelse. Efterlad ikke maskinen i afladet tilstand.

Ved unormal brug,

dvs. maskinen står uden opladning i en periode, anbefaler vi, at du følger disse trin:

Kontraladningstilstand gør det muligt at vedligeholde LFP-batterier på det rigtige sikkerhedsniveau.

Maskinen skal efterlades i kontraladningstilstand natten over eller i weekenden mindst én gang om måneden.

Oplad maskinen helt, dagen før den skal bruges igen.

Specifikationer

Model - CRL 8055 / 8072

(Tom) Nettovægt Børstevægt Børstebredde

Børste-tryk

Pude-bredde

Pude-tryk

Rengøringsområde

CRL8055/50 - 139.75 kg

17 kg 550

mm 8.4 G/cm

^2

508 mm 6.8 G/cm ^2

2750 m ^2 ved 5.0 km/t

CRL8055/100 - 150.55 kg

CRL8072/50 - 159.75 kg

32 kg 370

mm x 2 19.9 G/cm

^2

360mm x 2 16.6 G/cm ^2

3600 m ^2 ved 5.0 km/t

CRL8072/100 - 170.55 kg

Gear Køretid

Samlet batteri-vægt

Opladningstider Højde Længde

Bredde

24 V / 400 W

50Ah - 1 t 20 min

10.8 kg

2.5 t

1160 mm

CRL 8055 - 1460 mmCRL 8072 - 1450 mm

CRL 8055 - 805 mmCRL 8072 - 948 mm

100Ah - 2 t 40 min

21.6 kg

5 t

Børstehastighed

Luftstrøm

Transithastighed

Kapacitet

Børstemotor

Vakuummotor

Vandstrømningshastighed

Lydtryk

150 o/min

24.2 L/sek

0-6 km/t

80L / 80L

24 V600 W

24 V400 W

0 - 3.5L/min

≤ 70dB(A)

RTU/bruttovægt + 75 kg operatør

Hånd/arm-vibration

Helkropsvibration

Maks. hældning

CRL8055/50 = 293.75 Kg

ah≤0.8m/s ^2

aw≤0.45m/s ^2

11%

CRL8055/100 = 305.55 Kg

CRL8072/50 = 314.75 Kg

CRL8072/100 = 325.55 Kg

Green Status Indicator	Fault	Possible Cause	Effect on Product	Investigate the Following	Action Required	If Fault Persists
1 Flash with pause●	Batteries voltage low	Batteries not been charged	Operating time severely reduced or machine will not operate	Check when machine last charged Charge batteries immediately		Contact Service Agent
		Possible bad connection between batteries, controller, charger or fuses caused by loose connections, damaged wiring, water ingress		Switch OFF the machine:Remove FusesCheck connections to batteries, charger and fuses for loose wires or screws	Tighten loose connections and replace damaged components
		Not accepting charge due to faulty battery / cell		Check each battery Voltage individually to detect defect unit 10.5V min	Replace batteries as required
		Charger not functioning		Check battery voltage and charge current ensuring charger red fault light is extinguished	Replace charger
2 Flashes with pause●●	Traction motor disconnected	The motor has a bad connection	The motor will not operate	Check all connections and leads between motor and controller	Tighten loose connections and replace damaged components
		Motor disconnected
		TCO activated (Thermal Cut Out)
		Motor failed to open circuit
3 Flashes with pause●●●	Traction motor wiring trip	The motor has a short circuit to a battery	Motor will not operate Check all connections and leads between the motor and controller
4 Flashes with pause●●●●	Battery Lockout	The battery charge level has fallen below the battery lockout level and the controller is inhibiting machine functions	Machine functions not working	Check battery voltage and charge current ensuring charger red fault light is extinguished	Charge batteries immediately
				Check each battery voltage individually to detect defect unit 10.5V min
6 Flashes with pause●●●●●●	Charger connected	The controller is being inhibited from driving, this may be because the battery charger is connected	Machine functions not working	Remove charger to operate machine
8 Flashes with pause●●●●●●●●	Controller trip A controller trip is indicated		Machine functions not working	Check all connections and leads	Tighten loose connections and replace damaged components
9 Flashes with pause●●●●●●●●●	Brake deactivated or failed	Poor brake connections Brake failure or deactivation	Traction drive disabled Check brake wiring and brake lever		Replace brake or wiring as necessary. Reactivate brake by engaging brake lever
10 Flashes with pause●●●●●●●●●●	High battery voltage	Poor connections between battery controller and traction motor	Machine functions not working	Check each battery Voltage individually to ensure voltage < 14 volts
				Check connections on controller batteries and traction motor
				Check combined battery pack voltage is < 28 volts
Grüne Zustandsanzeige Fehler Mögliche Ursache			Auswirkung auf das Produkt	Folgendes untersuchen Erforderliche Maßnahme		Bei Fortbestehendes Fehlers
1 x Blinken mit Pause●	Batteriespannung niedrig	Batterien wurden nicht geladen	Betriebszeit ist stark eingeschränkt oder Maschine funktioniert nicht	Prüfen, wann die Maschine das letzte Mal geladen wurde Batterien sofort laden		Mit Service-Fachkraft in Verbindung treten
		Schlechte Verbindung zwischen Batterien, Controller, Ladegerät oder Sicherungen wegen loser Anschlüsse, beschädigter Verkabelung oder eingedrungenem Wasser		Maschine ausschalten: Sicherungen herausnehmen Verbindungen von Batterien, Ladegerät und Sicherungen auf lose Kabel oder Schrauben prüfen	Lockere Anschlüsse festziehen und beschädigte Komponenten ersetzen
		Ladung wird aufgrund einer defekten Batterie / einer defekten Zelle nicht angenommen		Die Spannungen der einzelnen Batterien prüfen, um die defekte Einheit aufzufinden, min. 10,5 V.	Nach Bedarf Batterien austauschen
		Ladegerät funktioniert nicht		Batteriespannung und Ladestrom prüfen und sicherstellen, dass die rote Fehlerleuchte des Ladegeräts erloschen ist	Ladegerät ersetzen
2x Blinken mit Pause●●	Fahrmotor abgeklemmt	Fehlerhafte Verbindung mit Motor	Motor funktioniert nicht	Alle Anschlüsse und Kabel zwischen Motor und Controller prüfen	Lockere Anschlüsse festziehen und beschädigte Komponenten ersetzen
		Motor getrennt
		Thermoschutz aktiviert
		Motor wegen offenen Stromkreises ausgefallen
3x Blinken mit Pause●●●	Fahrmotor Schaltungsauslöser	Motor mit einer Batterie kurzgeschlossen	Motor funktioniert nicht	Alle Anschlüsse und Kabel zwischen Motor und Controller prüfen
4x Blinken mit Pause●●●●	Batteriesperre	Der Batterieladestand ist unter das Spermiveau gefallen und der Controller sperrt die Maschinenfunktionen	Maschinenfunktionen ausgefallen	Batteriespannung und Ladestrom prüfen und sicherstellen, dass die rote Fehlerleuchte des Ladegeräts erloschen ist	Batterien sofort laden
				Die Spannungen der einzelnen Batterien prüfen, um die defekte Einheit aufzufinden, min. 10,5 V.
6x Blinken mit Pause●●●●●●	Ladegerät angeschlossen	Der Controller wird am Fahren gehindert, was vom Anschluss des Batterie-Ladegeräts herrühren kann	Maschinenfunktionen ausgefallen	Zum Betrieb der Maschine das Ladegerät entfernen
8x Blinken mit Pause●●●●●●●●	Controller-Abschaltung	Ein Ausfall des Controllers wird angezeigt	Maschinenfunktionen ausgefallen	Alle Anschlüsse und Kabel prüfen	Lockere Anschlüsse festziehen und beschädigte Komponenten ersetzen
9x Blinken mit Pause●●●●●●●●●	Bremse deaktiviert oder ausgefallen	Schlechte Bremsanschlüsse Ausfall oder Deaktivierung der Bremse	Fahrantrieb deaktiviert	Verkabelung der Bremse und Bremshebel prüfen	Bremse oder Verkabelung je nach Bedarf ersetzen. Bremse durch Einlegen des Bremshebels wieder aktivieren
10x Blinken mit Pause●●●●●●●●●	Hohe Batteriespannung	Schlechte Verbindungen zwischen Batterie, Controller und Fahrmotor	Maschinenfunktionen ausgefallen	Die Spannungen der einzelnen Akkus prüfen, die < 14 Volt sein müssen
				Anschlüsse an Controller, Batterien und Fahrmotor prüfen
				Prüfen, dass die Spannung des gesamten Batteriepacks < 28 Volt ist
Indicateur d'état vert Problème Cause possible			Effet sur le produit	Points à vérifier Mesures à prendre		Si le problème persiste
1 clignotement avec pause●	Tension des batteries faible	Les batteries n'ont pas été chargées	La durée de fonctionnement est fortement réduite ou la machine ne fonctionne pas	Vérifiez à quand remonte la dernière charge de la machine	Rechargez les batteries immédiatement	Contactez un agent du service technique
		Mauvais contact possible entre les batteries, le contrôleur, le chargeur ou les fusibles, dû à des connexions desserrées, à un câblage endommagé ou à la pénétration d'eau		Éteignez la machine : Retirez les fusibles Vérifiez s'il y a des fils ou des vis desserré(e)s sur les batteries, le chargeur et les fusibles	Resserrez les connexions desserrées et remplacez les composants endommagés
		N'accepte pas la charge pour cause de batteries/cellules défectueuses		Vérifiez la tension de chaque batterie individuellement pour détecter toute unité défectueuse ; 10,5 V min	Remplacez les batteries au besoin
		Le chargeur ne fonctionne pas		Vérifiez la tension de batterie et le courant de charge en vous assurant que le voyant de défaut rouge du chargeur est éteint	Remplacez le chargeur
2 clignotements avec pause●●	Moteur de traction déconnecté	Le moteur a une mauvaise connexion	Le moteur ne fonctionne pas.	Vérifiez toutes les connexions et tous les fils entre le moteur et le contrôleur	Resserrez les connexions desserrées et remplacez les composants endommagés
		Moteur déconnecté
		CCT activé (Coupe-Circuit Thermique)
		Le moteur n'a pas pu ouvrir le circuit
3 clignotements avec pause●●●	Moteur de traction déclenchement du câblage	Le moteur a un court-circuit sur une batterie	Le moteur ne fonctionne pas	Vérifiez toutes les connexions et tous les fils entre le moteur et le contrôleur
4 clignotements avec pause●●●●	Verrouillage des batteries	Le niveau de charge des batteries est tombé en dessous du niveau de verrouillage des batteries et le contrôleur inhibe les fonctions de la machine	Les fonctions de la machine sont inhibées	Vérifiez la tension de batterie et le courant de charge en vous assurant que le voyant de défaut rouge du chargeur est éteint	Rechargez les batteries immédiatement
				Vérifiez la tension de chaque batterie individuellement pour détecter toute unité défectueuse ; 10,5 V min
6 clignotements avec pause●●●●●●●	Chargeur branché	Le contrôleur ne marche pas. Cela peut être dû au fait que le chargeur de batterie est branché.	Les fonctions de la machine sont inhibées	Retirez le chargeur pour utiliser la machine
8 clignotements avec pause●●●●●●●●●	Déclenchement du contrôleur	Un déclenchement du contrôleur est indiqué	Les fonctions de la machine sont inhibées	Vérifiez toutes les connexions et tous les fils	Resserrez les connexions desserrées et remplacez les composants endommagés
9 clignotements avec pause●●●●●●●●●	Frein désactivé ou en panne	Mauvaises connexions des freins Frein n'ayant pas fonctionné ou désactivé	Entraînement de traction désactivé	Vérifiez le câblage des freins et le levier de frein	Remplacez le frein ou le câblage selon les besoins. Réactivez le frein en engageant le levier de frein
10 clignotements avec pause●●●●●●●●●●	Tension des batteries élevée	Mauvaises connexions entre le contrôleur de batterie et le moteur de traction	Les fonctions de la machine sont inhibées	Vérifiez que la tension de chaque batterie individuelle est inférieure à 14 volts
				Vérifiez les connexions du contrôleur, des batteries et du moteur de traction
				Vérifiez que la tension combinée du bloc-batterie est inférieure à 28 volts
Groenstatusindicatielampje	Storing Mogelijke oorzaak		Gevolg voorproduct	Onderzoek het volgende Vereiste actie		Si le problémpersisté
1 x knipperen met pauze●	Lage accuspanning	De accu's zijn niet opgeladen	Bedrijfstijdzeer kort of demachine werktniet	Controleer wanneer de machine voor het laatst is opgeladen	Laad de accu's onmiddellijk op	Neem contact op meservicedienst
		Mogelijk slechte verbinding tussen accu's,controller, lader of zekeringen veroorzaaktdoor losse verbindingen, beschadigdebetrading, binnengedrongen water		Schakel de machine uit (OFF)Verwijder zekeringenControleer aansluitingen naar accu's, lader en zekeringenop losse draden en schroeven	Maak losse aansluitingenvast en vervang beschadigdeonderdelen
		Lading wordt niet opgenomen als gevolg vankapotte accu / cel		Controleer de spanning van de beide accu's afzonderlijk opeen storing, 10,5V min	Vervang de accu's indiendog
		Lader werkt niet		Controleer de accuspanning en de laadstroom en let eropdat het rode storingslampje van de lader uitgaat.	Vervang de lader
2 x knipperen met pauze● ●	Tractiemotorlosgekoppeld	De motor heeft een slechte verbinding	De machine werktdan niet	Controleer alle aansluitingen en snoeren tussen de motor ende controller.	Maak losse aansluitingenvast en vervang beschadigdeonderdelen
		Motor losgekoppeld
		TCO geactiveerd(Uitschakeling ten gevolge van temperatuur)
		Motor heeft schakeling niet geopend
3 x knipperen met pauze● ● ●	Tractiemotorkortsluitingbedrading	De motor heeft kortsluiting naar een accu	De motor werktniet	Controleer alle aansluitingen en snoeren tussen de motor en de controller
4 x knipperen met pauze● ● ● ●	Accu uitgeschakeld	Het laadniveau van de accu is onder htniveau voor uitschakeling gedaald en decontroller verhindert inschakeling van defuncties van de machine	Machinefunctieswerken niet	Controleer de accuspanning en de laadstroom en let erop dathet rode storingslampje van de lader uitgaat.	Laad de accu's onmiddellijk op
				Controleer de spanning van de beide accu's afzonderlijk opeen storing, 10,5V min
6 x knipperen met pauze● ● ● ● ● ● ●	Lader aangesloten	De controller kan de machine niet aandrijven.Dit komt mogelijk omdat de acculader isaangesloten	Machinefunctieswerken niet	Verwijder de lader om de machine te kunnen gebruiken
8 x knipperen met pauze● ● ● ● ● ● ● ● ●	Kortsluitingcontroller	De controller is automatisch uitgeschakeld	Machinefunctieswerken niet	Controleer alle aansluitingen en snoeren	Maak losse aansluitingenvast en vervang beschadigdeonderdelen
9 x knipperen met pauze● ● ● ● ● ● ● ● ●	Rem uitgeschakeldof mislukt	Remslangen zijn niet goed aangeslotenRem werkt niet naar behoren of is gedeactiveerd.	Rij-aandrijvinguitgeschakeld	Controleer de bedrading van de remmen en de remhendel	Vervang de remmen ofbedrading indien nodig.Reactiveer de rem door aan deremhendel te trekken
10 x knipperen met pauze● ● ● ● ● ● ● ● ● ●	Hoge accuspanning	Slechte verbindingen tussen controller accu entractiemotor	Machinefunctieswerken niet	Controleer de spanning van elke accu afzonderlijk op eenspanning van < 14V
				Controleer de verbindingen tussen controller accu entractiemotor
				Controleer dat het gecombineerde vermogen van de accu's< 28 V
Indicador de estado verde	Falha Causa possível	Efeito no produto	Investigue o seguinte Ação necessária		Se a falha permanecer
1 Intermitência com pausa●	Tensão reduzida das baterias	As baterias não foram carregadas	O tempo de funcionamento foi, substancialmente, reduzido ou a máquina não funciona	Verifique quando é que a máquina foi carregada pela última vez	Carregue as baterias imediatamente
		Possível ligação incorreta entre as baterias, controlador, carregador ou fusíveis, devido a conexões soltas, cablagem danificada, entrada de água		Desligue a máquina:Retire os fusíveisVerifique as ligações às baterias, carregador e fusíveis relativamente a fios ou parafusos soltos	Aperte as ligações soltas e substitua os componentes danificados
		A carga não é aceite devido a avaria na bateria/célula		Verifique a tensão de cada bateria individualmente para detetar defeitos nas unidades; 10,5 V no mínimo	Substitua as baterias sempre que necessário
		O carregador não funciona		Verifique a tensão e a corrente de carga das baterias, certificando-se de que a luz vermelha de falha do carregador está apagada	Substitua o carregador
2 intermitências com pausa●●	Motor de tração desligado	Ligação incorreta do motor	De machine werkt dan niet	Verifique todas as ligações e cablagens entre o motor e o controlador	Aperte as ligações soltas e substitua os componentes danificados
		Motor desligado
		TCO ativado (Corte térmico)
		O motor não abriu circuito
3 intermitências com pausa●●●	Disparo do cabo do motor de tração	Curto-circuito do motor na ligação à bateria	De motor werkt niet	Verifique todas as ligações e cablagens entre o motor e o controlador
4 intermitências com pausa●●●●	Bloqueio da bateria	O nível de carga da bateria situa-se abaixo do nível de bloqueio da bateria e o controlador está a inibir as funções da máquina	Machinefuncties werken niet	Verifique a tensão e a corrente de carga das baterias, certificando-se de que a luz vermelha de falha do carregador está apagada	Carregue as baterias imediatamente
				Verifique a tensão de cada bateria individualmente para detetar defeitos nas unidades; 10,5 V no mínimo
6 intermitências com pausa●●●●●●	Carregador ligado	O acionamento do controlador está a ser inibido; tal pode dever-se ao facto de o carregador da bateria estar ligado	Machinefuncties werken niet	Remova o carregador para que a máquina funcione
8 intermitências com pausa●●●●●●●●	Disparo do controlador	Ocorreu um disparo do controlador	Machinefuncties werken niet	Verifique todas as ligações e cablagens	Aperte as ligações soltas e substitua os componentes danificados
9 intermitências com pausa●●●●●●●●	Travão desativado ou avariado	Ligações ao travão inadequadas Falha ou desativação do travão	Rij-aandrijving uitgeschakeld	Verifique a cablagem e a alavanca do travão	Substitua o travão ou a cablagem, consoante necessário. Reative o travão engatando a alavanca do travão
10 intermitências com pausa●●●●●●●●●	Tensão da bateria alta	Ligações inadequadas entre o controlador da bateria e o motor de tração	Machinefuncties werken niet	Verifique a tensão de cada bateria individualmente para assegurar uma tensão < 14 V
				Verifique as ligações nas baterias do controlador e no motor de tração
				Verifique se a tensão combinada do conjunto de baterias é <28 V
Indicatore di stato verde	Anomalia Causa possibile		Effetto sul Prodotto	Esaminare quanto segue Intervento richiesto		Se il guasto persiste
1 lampeggio con pausa●	Tensione batterie insufficiente	Batterie scariche	Tempo di funzionamento fortemente ridotto o macchina non funzionante	Controllare quando la macchina è stata ricaricata per l'ultima volta	Ricaricare immediatamente le batterie	Contactez un agent du service technique
		Possibile cattivo collegamento tra batterie, controller, caricabatteria o fusibili causato da connessioni allentate, cavi danneggiati, penetrazione di acqua		Spegnere la macchina: Rimüovere i fusibili Controllare i collegamenti con le batterie, il caricabatteria e i fusibili per eventuali viti o fili allentati	Serrare i collegamenti allentati e sostituire i componenti danneggiati
		Ricarica non possibile causa batteria/cella danneggiata		Controllare la tensione di ogni singola batteria per rilevare l'eventuale unità difettosa, tensione min. 10,5 V	Sostituire la batteria come richiesto
		Caricabatteria non funzionante		Controllare la tensione e la corrente di carica della batteria, verificando che la spia rossa del caricabatteria sia spenta	Sostituire il caricabatteria
2 lampeggi con pausa●●	Motore di trazione scollegato	Collegamento difettoso sul motore	Il motore non funziona	Controllare tutti i collegamenti e i cavi tra motore e centralina	Serrare i collegamenti allentati e sostituire i componenti danneggiati
		Motore scollegato
		TCO attivato (dispositivo termico di arresto)
		Interruzione nel circuito motore
3 lampeggi con pausa●●●	Stacco per problemi nell'avvolgimento motore	Cortocircuito verso batteria nel motore	Il motore non funziona	Controllare tutti i collegamenti e i cavi tra motore e centralina
4 lampeggi con pausa●●●●	Esclusione batteria	Il livello di carica della batteria è sceso al di sotto del livello di esclusione e la centralina ha inibito le funzioni della macchina	Le funzioni della macchina non sono operative	Controllare la tensione e la corrente di carica della batteria, verificando che la spia rossa del caricabatteria sia spenta	Ricaricare immediatamente le batterie
				Controllare la tensione di ogni singola batteria per rilevare l'eventuale unità difettosa, tensione min. 10,5 V
6 lampeggi con pausa●●●●●●	Caricabatteria collegato	La centralina ha inibito il movimento della macchina. Questo perché il caricabatteria potrebbe essere collegato.	Le funzioni della macchina non sono operative	Rimuovere il caricabatteria per mettere in funzione la macchina
8 lampeggi con pausa●●●●●●●●	Stacco causato dalla centralina	Indicato stacco causato dalla centralina	Le funzioni della macchina non sono operative	Controllare tutti i collegamenti e i cavi	Serrare i collegamenti allentati e sostituire i componenti danneggiati
9 lampeggi con pausa●●●●●●●●	Freno disattivato guasto	Collegamenti del freno difettosi Guasto o disattivazione del freno	Comando trazione disabilitato	Controllare il cablaggio e la leva del freno	Sostituire il cablaggio o il freno secondo necessità. Riattivare il freno innestando la leva
10 lampeggi con pausa●●●●●●●●	Alta tensione batteria	Collegamenti difettosi tra centralina batteria e motore di trazione	Le funzioni della macchina non sono operative	Controllare la tensione di ogni batteria verificando che sia < 14V
				Controllare i collegamenti su centralina, batterie e motore di trazione
				Controllare che la tensione complessiva del pacco batterie sia < 28V
Indicador de estado verde	Anomalía Causa posible		Efecto sobre el producto	Investigar lo siguiente Medidas necesarias		Si la anomalía persiste
1 parpadeo con pausa●	Tensión baja de las baterías	Las baterías no se han cargado	Autonomía muy reducida o la máquina no funciona	Comprobar cuándo se cargó la máquina por última vez	Cargar inmediatamente las baterías	Llamar al representante de servicio
		Posible mala conexión entre baterías, controlador, cargador o fusibles ocasionada por conexiones flojas, cableado dañado, entrada de agua		Apagar la máquinaExtraer los fusiblesRevisar si las conexiones de las baterías, el cargador y los fusibles tienen cables o tornillos flojos	Apretar las conexiones flojas y sustituir los componentes dañados
		No se acepta la carga debido a una batería/ celda defectuosa		Comprobar la tensión de cada batería por separado para detectar la que está defectuosa; debe ser de 10,5 V como mínimo	Sustituya las baterías según sea necesario
		El cargador no funciona		Comprobar la tensión de las baterías y la corriente de carga, asegurándose de que se apague la luz de averías roja del cargador	Sustituir el cargador
2 parpadeos con pausa●●	Motor de tracción desconectado	El motor tiene una mala conexión	El motor no funciona	Revisar todos los cables y las conexiones entre el motor y el controlador	Apretar las conexiones flojas y sustituir los componentes dañados
		Motor desconectado
		Disyuntor térmico activado
		Fallo del motor en circuito abierto
3 parpadeos con pausa●●●	Motor de tracción por el motor de tracción	El motor tiene un cortocircuito a una batería	El motor no funciona	Revisar todos los cables y las conexiones entre el motor y el controlador
4 parpadeos con pausa●●●●	Bloqueo de las baterías	El nivel de carga de las baterías está por debajo del nivel de bloqueo de las baterías y el controlador ha inhabilitado las funciones de la máquina	Las funciones de la máquina no se activan	Comprobar la tensión de las baterías y la corriente de carga, asegurándose de que se apague la luz de averías roja del cargador	Cargar inmediatamente las baterías
				Comprobar la tensión de cada batería por separado para detectar la que está defectuosa; debe ser de 10,5 V como mínimo
6 parpadeos con pausa●●●●●●	Cargador conectado	El controlador no puede impulsar la máquina; esto puede deberse a que el cargador de baterías está conectado	Las funciones de la máquina no se activan	Retirar el cargador para accionar la máquina
8 parpadeos con pausa●●●●●●●●	Disparo del disyuntor por el controlador	Indica que el controlador motivó el disparo del disyuntor	Las funciones de la máquina no se activan	Revisar todos los cables y las conexiones	Apretar las conexiones flojas y sustituir los componentes dañados
9 parpadeos con pausa●●●●●●●●	Freno desactivado o averiado	Malas conexiones del freno Fallo o desactivación del freno	Motor de tracción inhabilitado	Revisar el cableado del freno y la palanca del freno	Sustituir el freno o el cableado según haga falta. Engranar la palanca del freno para reactivar el freno
10 parpadeos con pausa●●●●●●●●●	Alta tensión de las baterías	Malas conexiones entre baterías, controlador y motor de tracción	Las funciones de la máquina no se activan	Comprobar la tensión de cada batería por separado para asegurarse de que sea inferior a 14 voltios
				Revisar las conexiones del controlador, las baterías y el motor de tracción
				Comprobar que la tensión combinada del grupo de baterías sea inferior a 28 voltios
Zielony wskaźnik stanu Awaria Prawdopodobna przyczyna			Wpływ na produkt	Do sprawdzenia Wymagana czynność		Jeżeli problem nie ustępuje
1 błysk z przerwą●	Niskie napięcie akumulatorów	Akumulatory nie są naładowane	Drastycznie skrócony czas pracy lub maszyna nie działa	Sprawdzić, kiedy maszyna była ładowana po raz ostatni	Natychmiast naładować akumulatory	Skontaktować się z przedstawicielern serwisu
		Możliwe niewłaściwe połączenie między akumulatorami, sterownikiem, ładowarką lub bezpiecznikami spowodowane poluzowanymi połączeniami, uszkodzonym okablowaniem, penetracją wody		WYŁĄCZYĆ maszynę: Wyjąć bezpieczniki Sprawdzić połączenia do akumulatorów, ładowarki i bezpieczników pod kątem lużnych kabli lub śrub.	Luźne połączenia dokręcić, a uszkodzone elementy wymienić
		Nie ładuje się z powodu niesprawnego akumulatora lub ogniwa		Sprawdzić napięcie oddzielnie na każdym akumulatorze, aby wykryć uszkodzoną jednostkę - min. 10,5 V	Wymienić akumulatory, jeśli wymagane
		Ładowarka nie działa		Sprawdzić napięcie akumulatora i prąd ładowania i upewnić się, że czerwona kontrolka awaryjna się nie świeci.	Wymienić ładowarkę
2 mignięcia z przerwą●●	Silnik trakcyjny rozłączony	Silnik jest nieprawidłowo podłączony	Nie działa silnik	Sprawdzić wszystkie połączenia i przewody pomiędzy silnikiem i sterownikiem.	Luźne połączenia dokręcić, a uszkodzone elementy wymienić
		Silnik jest odłączony
		Włączyć się bezpiecznik termiczny (TCO)
		Awaria silnika - otwarty obwód
3 mignięcia z przerwą●●●	Silnik napędowy okablowanie	Silnik zwiera do akumulatora	Silnik nie działa	Sprawdzić wszystkie połączenia i przewody pomiędzy silnikiem i sterownikiem
4 mignięcia z przerwą●●●●	Blokada akumulatora	Poziom naładowania akumulatora spadł poniżej poziomu blokady i sterownik blokuje funkcje maszyny	Funkcje maszyny nie działają	Sprawdzić napięcie akumulatora i prąd ładowania i upewnić się, że czerwona kontrolka awaryjna się nie świeci.	Natychmiast naładować akumulatory
				Sprawdzić napięcie oddzielnie na każdym akumulatorze, aby wykryć uszkodzoną jednostkę - min. 10,5 V
6 mignięcia z przerwą●●●●●●	Ładowarka jest podłączona	Sterownik jest zablokowany przed jazda, może to być spowodowane podłączeniem ładowarki.	Funkcje maszyny nie działają	Odłączyć ładowarkę, aby móc używać maszynę
8 mignięcia z przerwą●●●●●●●●	Samoczynne wyłączenie sterownika	Wskazanie samoczynnego wyłączenia sterownika.	Funkcje maszyny nie działają	Sprawdzić wszystkie połączenia i przewody	Luźne połączenia dokręcić, a uszkodzone elementy wymienić
9 mignięcia z przerwą●●●●●●●●	Hamulec jest wylączony lub zepsuty	Niewłaściwe połączenia hamulca. Hamulec jest wylączony lub zepsuty	Napęd trakcyjny jest odłączony	Sprawdzić okablowanie i dźwignię hamulca	W razie potrzeby wymienić okablowanie lub hamulec. Ponownie uruchomić hamulec, załączając dźwignię
10 mignięć z przerwą●●●●●●●●●	Wysokie napięcie akumulatora	Niewłaściwe połączenia pomiędzy sterownikiem akumulatora i silnikiem trakcyjnym	Funkcje maszyny nie działają	Sprawdzić napięcie każdego akumulatora upewniając się, że napięcie jest poniżej 14 V
				Sprawdzić połączenia akumulatorów sterownika i silnika trakcyjnego
				Sprawdzić, czy łączne napięcie akumulatorów jest poniżej 28 V
Grön statusindikator Fel	Möjlig orsak		Påverkan påprodukten	Undersök följande Åtgård som krävs		Om felet kvarstår
1 blinkning med paus●	Låg batterispänning	Batterierna har inte laddats	Drifttiden är avsevärt kortare eller maskinen fungerar inte	Kontrollera när maskinen senast laddades Ladda batterierna omedelbart		Kontakta en servicetekniker
		Dålig anslutning mellan batterier, styrsystem, laddare eller säkringar som orsakas av lösa anslutningar, skadade kablar eller vatteninträngning		Stäng av maskinen: Ta bort säkringarna Kontrollera batteriernas, laddarens och säkringarnas anslut- ningar avseende lösa kablar och skruvar	Dra åt lösa anslutningar och byt ut skadade komponenter
		Det går inte att ladda eftersom batteriet eller en battericell är defekt		Kontrollera spänningen för varje enskilt batteri för att hitta den defekta enheten (minst 10,5 V)	Byt batterierna om det behövs
		Laddaren fungerar inte		Kontrollera om den röda fellampan för batterispänning och laddningsström är släckt	Byt ut laddaren
2 blinkningar med paus●●	Drivmotorn är urkopplad	Motoranslutningen är dålig	Motorn fungerar inte	Kontrollera alla anslutningar och ledningar mellan motorn och styrsystemet	Dra åt lösa anslutningar och byt ut skadade komponenter
		Motorn är urkopplad
		TCO har aktiverats (TCO, överhettningsskydd)
		Motorn har en öppen krets
3 blinkningar med paus●●●	Drivmotorkablaget har utlössts	Motorn har kortslutning till ett batteri	Motorn fungerar inte	Kontrollera alla anslutningar och ledningar mellan motorn och styrsystemet
4 blinkningar med paus●●●●	Batteriet är spärrat	Batteriets laddningsnivå har sjunkit under spärmivån och styrsystemet spärrar maskinfunktionerna	Maskinfunktionerna är inte tillgängliga	Kontrollera om den röda fellampan för batterispänning och laddningsström är släckt	Ladda batterierna omedelbart
				Kontrollera spänningen för varje enskilt batteri för att hitta den defekta enheten (minst 10,5 V)
6 blinkningar med paus●●●●●●	Laddaren är ansluten	Styrenheten är spärrad så att maskinen inte kan köras. Det kan bero på att batteriladdaren är ansluten	Maskinfunktionerna är inte tillgängliga	Ta bort laddaren när maskinen ska användas
8 blinkningar med paus●●●●●●●●	Styrsystemet har löst ut	Indikerar att styrsystemet har löst ut	Maskinfunktionerna är inte tillgängliga	Kontrollera alla anslutningar och ledningar	Dra åt lösa anslutningar och byt ut skadade komponenter
9 blinkningar med paus●●●●●●●●	Broms avaktiverad eller fungerar inte	Dåliga bromsanslutningar Bromsen har funktionsfel eller är inaktiverad	Drivningen är inaktiverad	Kontrollera bromskablarna och bromsspaken	Byt ut bromsen eller kablaget vid behov Koppla till bromsen genom att använda bromsspaken
10 blinkningar med paus●●●●●●●●●●	Hög batterispänning	Dåliga anslutningar mellan batteriets styrenhet och drivmotorn	Maskinfunktionerna är inte tillgängliga	Kontrollera varje batterispänning separat för att säkerställa att spänningen är < 14 V
				Kontrollera anslutningarna till styrsystemets batterier och drivmotorn
				Kontrollera att batteripaketets sammanlagda spänning är < 28 volt

Ota yhteys huoltoon

Laddningskabel: H05VV-F 3-kärna x 1,0 mm²

Batteriladdare: 100–240 V (50/60 Hz)

DC-utleverans: 25,6 V DC, 20 A

LÄS BRUKSANVISNINGEN FÖRE ANVÄNDNING

KOMPONENT INTERVALL KONTROLLERA

Klassifi ceringsetiket
1 Virksomhedens navn og adresse
2 Maskinbeskrivelse
3	Forsyningsstrøm/spænding/veksel-strøm/frekvens
4 Opladerudgang
5 Batterispænding
6 Støjniveau
7 Hånd/arm-vibration
8 Vægt (klar til brug)
9 IP-klassifi cering
10 Maks. hældning
11 QR-kode
12 WEEE-logo/-godkendelsesmærke
13 SKU/vare
14 Maskinens år/uge-serienummer
15 Helkropsvibration

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model *****/** Supply ***A ~ **- ***V ~ * - "Hz Charger Output ***W Battery Voltage ***V == Noise Emission ≤ **.**dB(A) HAV *.* m/s² WBV *.* m/s² RTU XXX kg IPX* Name and address of EU importers in manual Disconnect the supply before making or breaking connections to the battery Débrancher alimentation avant de brancher ou débrancher la batterie Sku/Part ***** 0000000000

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg 2 8

WEEE-lovgivning (aff ald af elektrisk og elektronisk udstyr)

I henhold til det europæiske direktiv 2012/19/EU om aff ald af elektrisk og elektronisk udstyr og implementering af direktivet i national lovgivning.

Skure- og tørremaskiner, der ikke længere er brugsegnede, skal skilles ad, indsamles og sendes til genvinding på en miljøvenlig måde.

PV (personlige værnemidler), der kan være påkrævet til visse opgaver.

Høreværn Sikkerhedsfodtøj Hovedværn Beskyttelseshandsker
Beskyttelse mod støv/allergifremkaldende stoff er	∅jenbeskyttelse Beskyttelsesbeklædning		Refl eksjakke	Vådt gulv-advarselsskilt

Bemærk: Der skal foretages en risikovurdering for at bestemme, hvilke personlige værnemidler der bør anvendes.

LÆS VEJLEDNINGEN F∅R BRUG

KOMPONENT INTERVAL EFTERSE FOR

Batteriopladerledning DAGLIGT	Ridser, revner, fl ækning, blotlagte ledere
Børster DAGLIGT Børsteskade eller -slitage eller slitage på drevkrave
Svaberliste F∅R HVER BRUG Slitage, revner, fl ækning
Filtre F∅R HVER BRUG Tilstopning og fremmedlegemer
Tanke EFTER HVER BRUG Skyl spildevandsstanken efter brug

Som med alt elektrisk udstyr skal der altid udvises omhu og opmærksomhed under brug. Det skal også sikres, at rutinemæssig og forebyggende vedligeholdelse udføres regelmæssigt for at garantere sikker drift. Operatører skal have fyldestgørende instruktioner om korrekt anvendelse af denne maskintype.

Manglende påkrævet vedligeholdelse, herunder udskiftning af dele i henhold til den korrekte standard, kan betyde, at udstyret ikke er sikkert, og producenten fralægger sig ethvert ansvar i denne henseende.

Ved bestilling af reservedele skal modelnummeret/serienummeret, der er specificeret på klassificeringspladen, altid oplyses.

Må ikke bruges til rengøring på overflader med en hældning, der overskrider hældningen markeret på maskinen. Undgå pludselige opbremsninger på ramper eller stigninger. Undgå skarpe sving. Kør langsomt ned ad ramper. Rengør kun ved at køre ned ad rampen

Dette apparat er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

Brug kun de børster, der leveres med apparatet, eller dem, der er specifi ceret i betjeningsvejledningen.

Brug af andre børster kan forringe sikkerheden.

Der fås et helt sortiment af børster og tilbehør til dette produkt.

Brug kun børster eller rondeller, som er egnede til korrekt drift af maskinen til den specifi ikke opgave, der udføres.

Det er yderst vigtigt, at dette udstyr er korrekt monteret og betjenes i overensstemmelse med gældende sikkerhedsbestemmelser.

Når udstyret er i brug, skal det altid sikres, at alle nødvendige forholdsregler tages for at garantere sikkerheden for operatøren og alle andre personer, der kan blive berørt.

Bær skridsikkert fodtøj, når der skures. Brug åndedrætsværn i støvede omgivelser.

Maskinen skal frakobles ledningsnettet, inden der foretages rengøring, servicering eller vedligeholdelse, og når der udskiftes reservedele, eller når maskinen konverteres til en anden funktion.

For at forhindre uautoriseret brug af maskinen, skal afbryderknappen fjemes efter brug.

Maskiner, der efterlades uden opsyn, skal sikres mod utilsigtede bevægelser.

Læs producentens anvisninger ved anvendelse af rengøringsmidler og andre væsker.

Denne maskine er ikke beregnet til opsamling af sundhedsskadeligt støv.

Denne maskine må ikke opbevares udendørs eller i våde omgivelser.

Denne maskine er kun beregnet til indendørs brug.

BEMÆRKNINGER: Denne maskine er beregnet til erhvervsbrug, f.eks. på hoteller, skoler, hospitaler, fabrikker, forretninger, kontorer og udlejningsvirksomheder. Dette produkt overholder kravene i IEC 60335-2-72

• Sørge for, at kun kompetente personer pakker maskinen ud/monterer den.
• Holde maskinen ren.
• Holde børsterne i god stand.
• Straks udskifte slidte eller beskadigede dele.
• Sørge for regelmæssigt at undersøge strømledningen for skader, såsom revner eller ældning. Hvis der konstateres skader, skal ledningen udskiftes før yderligere brug.
  Sørge for kun at udskifte strømledningen med den korrekte reservedel, der er godkendt af Numatic.
• Sørge for, at arbejdsområdet er frit for forhindringer og/eller mennesker.
• Sørge for, at arbejdsområdet er velbelyst.
• Sørge for først at feje området, der skal rengøres.

• Bruge damprensere eller højtryksvaskere til rengøring af maskinen eller bruge den i regn.
• Tillade, at reparationer udføres af uerfarne personer. Tilkald en eksperter.
• Efterlade børstepuden på maskinen, når den ikke er i brug.
• Lade maskinen blive anvendt af operatører, der er uerfarne eller uautoriserede eller ikke er korrekt oplæte.
• Bruge maskinen, uden at tankene er placeret korrekt på maskinen, som vist i vejledningen.
• Forvente, at maskinen er problemfri og driftssikker, medmindre den vedligeholdes korrekt.
• Lade vandopløsningerne trænge ind i batteriet.
• Løfte eller trække maskinen ved driftsudløserne – brug håndtaget.
• Fjerne håndtaget fra maskinen, medmindre den er til service eller reparation.

Forholdsregler ved arbejde med batterier

1. Bær altid beskyttelsesbeklædning, f.eks. visir, handsker og overalls ved arbejde med batterier.
2. Når det er muligt, skal opladning altid foregå i et korrekt indrettet og godt ventileret område.
   Ryg ikke, og undgå åben ild i opladningsområdet.
3. Fjern eventuelle metalgenstande fra hænder, håndled og hals, f.eks. ringe, kæder o.l., før der arbejdes med et batteri.
4. Anbring aldrig værktøj eller metalgenstande oven på batteriet.
5. Når opladning er gennemført, skal der afbrydes fra lysnettet.
6. Batterierne skal fjernes fra maskinen, før den skrottes.
7. Maskinen skal frakobles strømforsyningen, inden batteriet fjernes.
8. Sådan fjernes batterierne: Afbryd maskinen fra strømforsyningen (hvis den oplader), og sørg for, at batterierne er slået fra vha. den knap, der er placeret øverst på batteriet. Kobl slangerne fra udskiller og tanke.
   Fjern udskiller og tanke. Skru batteristropperne af, og fjern dem.
   Frigør batteriklemmerne, og fjern dem. Fjern batterierne.
9. Batterierne skal bortskaff es på sikker vis i henhold til lokale bestemmelser.
10. Udskift kun batterierne med ægte Numatic-batterier.
11. Lad ikke batterierne blive helt afl adet, da der ellers er risiko for, at de ikke kan genoplades.
    Batterierne må ikke afl ades til under 22,5 volt med 10 A.
12. Lad ikke ét batteri blive afl adet uafhængigt af det andet.
13. Bland ikke batterier fra forskellige maskiner.
14. De batterier, der er monteret på dette produkt, er af typen litium-ion (Li-ion), litium-jernfosfat (LFP).
    Montering af enhver anden type batteri kan udgøre en sikkerhedsrisiko.
15. Sluk for batteriet vha. den øverste ON/OFF-knap før rengøring eller vedligeholdelse.

Batteripleje

1. Batteriopbevaring:
   a. Batterierne skal opbevares på et tørt, plant og rent sted, der ikke overstiger temperaturområdet 15 °C-25 °C.
   b. Batterierne skal oplades helt hver 6. måned under opbevaring eller hvis batterispændingen falder til 25 V.
   c. Batterierne skal tages i brug inden for 12 måneder efter fremstillingsdatoen. I modsat fald falder kapaciteten ved brug.
   (batteriets datokode) -

ZP19006F YYW W0 0001

Serienummer Produktionsuge Produktionsår

Hvis et batteri ikke vil tændes (ON) og den grønne LED på toppen ikke lyser, er der opstået uoprettelig beskadigelse. I denne tilstand må et batteri ikke tages i brug og skal bortskaff es i henhold til lokale retningslinjer fra myndighederne.

1. Under brug:

a. Batterierne skal genoplades efter hver brug, uanset maskinens driftstid.

b. Hvis maskinen skal henstå ubrugt i længere tid, skal du gøre følgende:

i. Oplad batterierne helt.

ii. Lad ikke batterier henstå ubrugt i mere end 6 måneder.

i. Oplad batterierne helt. ii. Lad ikke batterier henstå ubrugt i mere end 6 måneder.

Dagligt

Hold maskinen ren.

Sørg for, at børster/puder/svaber/fi ltre er i god stand.

Kontrollér, om der er slidte eller beskadigede dele, og udskift dem øjeblikkeligt.

Tøm og skyl spildevandstanken efter hver brug.

Opbevar maskinen med børsteskjoldt fastgjort i hævet position.

Ugentligt – som dagligt og desuden:

Kontrollér gulvenhedens lister for slitage, og tør dem af.

Rengør udskillerenheden, inklusive fi Iter, og kontrollér forseglingens stand.

Skyl systemet igennem med rent vand, og rengør fi ltrene.

Batterier

Batterierne skal altid genoplades efter brug.

Oplad i mindst 4 timer. Lad batteriet stå til opladning natten over mindst én gang om måneden.

Når batteriet er fuldt opladet, forlænges dets levetid.

Part No. SQUEEGEE Part No. BRUSHES
904691	Complete 650mm Squeegee Assembly Red Trim CRL 8055	918295 550MM Ten-Tec Brush CRL 8055
900518	Squeegee Blade Set - Serilor Pu Green Fr & Rr CRL 8055	606550 550mm Nyloscrub Brush CRL 8055
208497 Squeegee Castor 900526 500mm Nuloc2 Drive Board CRL 8055
206953 Detent Pin 903994 370mm Nyloscrub Brush (2 required) CRL 8072
208796	Squeegee Buffer Wheel	918293	370 mm Ten-Tec Brush (2 required) CRL 8072
604013 Squeegee Lift Inner Cable Kit 900524			360mm Nuloc2 Drive Board (2 required) CRL 8072
208156 M6 Pinch Bolt
903853	Complete 750mm Squeegee Assembly Red Trim CRL 8072	230278 Water Pump
904699	Squeegee Blade Set - Serilor Pu Green Fr & Rr CRL 8072	208888 Extended Filter Complete Assembly
Part No.	TOP TANK	208827	Strainer Black Top
903542 Grit Filter Basket		208889 Extended Strainer 50 Mesh Screen
208861 Air-Filter		208830 Strainer Gasket
208980 CRL Foam Pad		208890 68mm Extended Strainer Clear Bowl
304503	Separator Seal Strip 1045mm Long	Part No.	BOTTOM TANK AND STEERING COLUMN
208862 Seat Pad		237685 Bottom Tank Scuff Moulding Left Hand
208864 Back Pad		237684 Bottom Tank Scuff Moulding Right Hand
208867 Beacon Light		303942 Deck	Buffer Wheel CRL 8055
208907 Gas Strut (100Nm)		208985 Lift Handle Nylon Guider
Part No.	HOSES	392438	Bottle Plate
208188 Squeegee Suction Hose		208897 Steering Drive Belt
237718 3 Ring Hose Guide		204120 Front Wheel
208938 Bottom Tank Dump Hose		901209 Rear Wheels
902468	Top Tank Dump Hose c/w Adjustable Cuff	237609	Splash Skirt CRL 8055
903696 Filler Stretch Hose		204068 Deck	Buffer Wheel CRL 8072
For optimum performance Numatic International Ltd recommend the use of the following batteries in the Twintec machines.		903437 Splash Skirt CRL 8072
911948	NX1K LFP battery type (Li-ion)(Numatic Recommended Battery)

Delnr. SVABER Delnr. B∅RSTER
904691	Komplet 650 mm svabersamling Red Trim CRL 8055	918295 550 mm Ten-Tec-børste CRL 8055
900518	Svaberlistesæt – Serilor PU grøn Fr og Rr CRL 8055	606550 550 mm Nyloscrub-børste CRL 8055
208497 Svaberhjul 900526 500 mm Nuloc2-drevplade CRL 8055
206953 Udøsertap 903994 370 mm Nyloscrub-børste (2 påkrævet) CRL 8072
208796 Svaberbufferhjul		918293 370 mm Ten-Tec-børste (2 påkrævet) CRL 8072
604013	Indvendigt kabelsæt til svaberløfter	900524	360 mm Nuloc2-drevplade (2 påkrævet) CRL 8072
208156 M6-klembolt
903853	Komplet 750 mm svabersamling Red Trim CRL 8072	230278 Vandpumpe
904699	Svaberlistesæt – Serilor PU grøn Fr og Rr CRL 8072	208888 Udvidet filter, komplet samling
Delnr. ∅VERSTE TANK 208827 Filter, sort top
903542 Smudsfilterkurv 208889 Udvidet filter 50, maskesigte
208861 Luftfilter 208830 Filterpakning
208980	CRL-skumpude	208890	Klar skål til 68 mm forlænget filter
304503	Tætningsliste til udskiller 1045 mm lang	Delnr.	NEDERSTE TANK OG RATSTAMME
208862 Sædepude 237685 Slidliste til nederste tank, venstre side
208864 Rygpude		237684 Slidliste til nederste tank, højre side
208867 Rotorblink		303942 Skjold bufferhjul CRL 8055
208907 Gasstiver (100 Nm)		208985 Nylonstyr til løftegreb
Delnr.	SLANGER	392438	Flaskeplade
208188 Svabersugeslange		208897 Drivrem til styretøj
237718 3-rings slangestyr		204120 Forhjul
208938 Aføbsslange til nederste tank		901209 Baghjul
902468	Afløbsslange til øverste tank, fås med justerbar manchet	237609 Stænkskørt CRL 8055
903696 Strækslange til påfyldning		204068 Skjold bufferhjul CRL 8072
For optimal ydelse anbefaler Numatic International Ltd brugen af følgende batterier i Twintec-maskinerne.		903437 Stænkskørt CRL 8072
911948	NX1K LFP-batteritype (Li-ion)(Batteri anbefalet af Numatic)

Mærke	Spænding	Kapacitet/energi	Vægt	Batteristørrelse
NX1K-batteri	25.6 V	50Ah / 1280 Wh	10.8 kg	315mm (L) x 132mm (B) x 185mm (H)

EN | DE | FR | NL | PT | IT | ES

PL | SV | FI | DA

Det er vigtigt, at du iagttager følgende oplysninger og advarsler!

1. Hvis en kunde ønsker at returnere et batteri til en leverandør efter at have afmonteret det fra produktet, skal der træffes aftale om batteriets afhentning af leverandøren. Fejlbehæftede batterier må ikke returneres pr. almindelig post eller kurér.
2. Hvis et angiveligt defekt batteri ved returnering til en leverandør ELLER hos en kunde viser tegn på skader som følge af stød, vridning, ætsning, løse dele eller lækage, skal der under ingen omstændigheder udføres en tilstandsvurdering. Det skal betragtes som værende defekt, og de beskrevne procedurer fra punkt 6 nedenfor skal følges.
3. Hvis et angiveligt defekt batteri ved returnering til en leverandør ELLER hos en kunde IKKE viser tegn på skader som følge af stød, vridning, ætsning, løse dele eller lækage, kan der udføres en tilstandsvurdering af en faglært vha. en relevant anordning til tilstandsvurdering af batterier.
4. Hvis batteriet viser sig at være defekt, skal de beskrevne procedurer fra punkt 6 nedenfor følges.
5. Der må under ingen omstændigheder udføres yderligere opladningsforsøg. Et defekt batteri må under ingen omstændigheder opbevares indendørs.
6. Det defekte batteri skal være slukket, og alle elektriske terminaler skal være tilstrækkeligt isolerede for at fjerne risikoen for kortslutning. Det defekte batteri kan derefter opbevares i en aflåst beholder beregnet til batteriaffald, som skal være af plastik eller foret med plastik. Beholderen skal derefter anbringes på afstand af bygninger og påføres tydelige afmærkninger og advarsler om, at den indeholder defekte batterier. Batterierne skal afsendes til affaldsbortskaffelse/genanvendelse iht. gældende affaldsregulativer i dit land.

Et eksempel på en affaldsspand til batterikasser langt væk fra bygninger.

2. HÅNDTERING OG OPBEVARING

DA

FARE!

Forkert håndtering kan medføre eksplosion eller brand!

Opbevar batterier utilgængeligt for børn.

• Kun uddannet personale kan reparere batteriet i maskinen.
• Opbevaringstemperaturområde: -10 °C-40 °C.
• Temperaturen må ikke overstige 40 °C.
• Relativt fugtighedsområde: 20 % til 80 %.
• Optimal bevarelse af funktionalitet: 15 °C-25 °C.

ADVARSEL:

• Du må ikke åbne batteriet, skille det ad eller lade det falde ned fra en betydelig højde.
• Beskyt batteriet mod kortslutning – eksplosionsfare!
• Beskyt batteriet mod regn, og nedsænk det ikke i væske – risiko for kortslutning.
• Beskyt batteriet mod direkte sollys, varme og ild.
• Batteriet må ikke brændes – eksplosionsfare!
• Brug ikke defekte eller deformede batterier.
• Brug kun originale Numatic-specifikke apparater til at oplade og aflade batterier.
• Brug udelukkende en ekstern strømforsyning med følgende specifikationer: 100-240 V \~ 6,8 A.

OPBEVARING:

• Gode batterier skal opbevares i et beskyttet område væk fra direkte varme og sollys og skal holdes tørre.
• Temperaturen må ikke overstige 40 °C, men bør helst ikke overstige 25 °C for at opretholde en god batteriydelse.
• Opbevaringsområdet skal have lav luftfugtighed, og må ikke have en støvet eller ætsende atmosfære.
• Et eksempel på et godt beskyttet område er et, der er udstyret med et bur til beskyttelse mod utilsigtede skader ved stød, hvor batterierne opbevares i en beholder, der beskytter mod varme, stød og utilsigtet væskespild.
• Händtering/flytning med gaffeltruck eller palletruck skal altid udføres forsigtigt, så batterierne ikke påføres fysisk skade.
• Hvis et fejlfrit batteri udsættes for mishandling eller skadelige forhold som beskrevet i den medfølgende Instruktionsmanual til batteriet, skal det betragtes som værende defekt, og procedurerne i punkt 1 på omstående side i dette dokument skal følges.

3. FAREIDENTIFIKATION

• Der kan slippe elektrolyt ud af beskadigede batterier. Undgå kontakt.
• Kontakt kan forårsage hudirritation, forbrændinger og kemiske forbrændinger.
• Søg lægehjælp, hvis væske kommer i kontakt med øjnene.
• Undgå at indände dampe, der dannes eller frigives fra batteriet – indeholder ætsende alkaliske elektrolytter.
• Advarsel – Risiko for brand – dette batteri indeholder ingen dele, der kan serviceres af brugeren.

DA

4. F∅RSTEHJÆLPSFORANSTALTNINGER

DA

I tilfælde af kontakt med frigivet elektrolyt eller elektrolytdampe:

• ∅jenkontakt – skyl øjnene i mindst 15 minutter med rigelige mængder rent vand uden at gnide dem, og søg lægehjælp.
• Hudkontakt – vask de berørte områder af huden med rigelige mængder vand og sæbe. Søg lægehjælp, hvis irritationen vedvarer.
• Indånding – sørg for frisk luft, eller indgiv straks ilt, og søg lægehjælp.
• Indtagelse – hvis elektrolytten er blevet indtaget, skal du straks søge lægehjælp.

Oplysninger til læger:

Indeholder kaustiske alkaliske elektrolytter i celler med litium-jernfosfat – INGEN LITIUMMETAL ELLER LITIUMLEGERINGER.

5. BRANDBEKÆMPELSE

DA

• I tilfælde af brand – Hold afstand til de opstående dampe og gasser, og tag vindretningen i betragtning. Hvis det er muligt uden fare, skal batterierne fjernes fra nærheden af branden. Principielt er det muligt at afkøle eller slukke med vand, men dette bør kun udføres af uddannet personale med tilstrækkeligt store mængder vand.
• Hvis risikosituationen er uklar, må der kun slukkes med ABC-pulverslukkere (klasse D-brandslukkere til brande, der involverer metaller, er særligt egnede).
• Brandmænd må kun nærme sig ilden med beskyttelsesbeklædning og uafhængigt åndedrætsværn.
• Når branden er slukket, skal området som regel overvåges (brandvagt) og rengøres af uddannet og passende udstyret personale. Brandrester skal opbevares og bortskaffes korrekt.

6. EKSPONERINGSKONTROL, PERSONLIG BESKYTTELSE

DA

Åndedrætsværn:

• I tilfælde af batteriudluftning, tilvejebringelse af så meget ventilation som muligt. Undgå områder med begrænset plads ved udluftning af batterier.
• Åndedrætsværn er ikke nødvendigt ved normale anvendelsesforhold.

Ventilation:

- Ikke nødvendigt under normale anvendelsesforhold.

Beskyttelseshandsker:

- Ikke nødvendigt under normale anvendelsesforhold.

Andet beskyttelsestøj eller -udstyr:

• Ikke nødvendigt under normale anvendelsesforhold.
• Personlige værnemidler anbefales ved udluftning af batterier: Åndedrætsværn, beskyttelseshandsker, beskyttelsestøj og sikkerhedsglas med sideafskærmninger.

7. UTILSIGTET UDSLIP

DA

Bortskaffelse – Brug beskyttelsestøj og -udstyr, tør op med absorberende tekstil, og bortskaf som farligt affald på indsamlingsstederne for farligt affald i henhold til nationale bestemmelser.

8. DU SKAL

DA

• Kun bruge NUMATIC-batterier sammen med NUMATIC-apparater, og kun oplade dem med NUMATIC-opladere.
• Oplade batteriet før brug.
• Opbevare batteriet utilgængeligt for børn.
• Beskytte det mod regn – må ikke nedsænkes i væske.
• Beskytte det mod direkte sollys, varme og åben ild.
• Opbevar et batteri, der ikke er i brug, væk fra metalgenstande (f.eks. søm, mønter, smykker).
• Følg producentens anvisninger om bortskaffelse og eventuelle interne retningslinjer for affaldshåndtering.
• Bruge og opbevare batteriet inden for temperaturområdet (som vist i tabellen over temperaturområder).
• Altid slukke for batteriet vha. knappen ved at holde den nede i 6 sekunder, før frakobling og håndtering.
• For at aktivere/tænde for batteriet skal du holde den øverste knap nede i 6 sekunder eller alternativt oplade batteriet vha. originale Numatic-specifikke opladere.
• Vær opmærksom på risikoen for, at terminaler på det batteridrevne apparat eller batteriet kortsluttes af metalgenstande.

Advarsel: Batteriet må kun oplades med den Numatic-oplader, der leveres sammen med produktet, og der må under INGEN omstændigheder anvendes en alternativ ikke-Numatic-oplader, da der er risiko for alvorlig beskadigelse og brand. Bemærk* «Hvis batterierne udsættes for temperaturer, der overskrider de normale driftsgrænser, vil der ske automatisk nedlukning. Under disse forhold skal batterierne have tid til at akklimatisere sig ved stuetemperatur (18 °C-22 °C) i flere timer, så batteriet kan vågne». vågne».

9. DU MÅ IKKE

DA

• Lægge batteriet i åben ild – eksplosionsfare!
• Oplade eller bruge et defekt, beskadiget eller deformeret batteri.
• Åbne, beskadige eller tabe batteriet.
• Udsætte batteriet for mikrobølger eller højt tryk.
• Lave broforbindelse mellem batteripolerne (kortslutning) med metalgenstande, da dette kan beskadige batteriet.
• Bruge metalbeholdere til transport af batterier.
• Udsætte batterierne for høje temperaturer, herunder direkte sollys.
• Knuse, åbne eller fysisk misbruge batterierne eller det udstyr, der indeholder dem.

10. DISTRIBUT∅RENS TILBAGETAGELSE/BORTSKAFFELSE

DA

• På grundlag af batteridirektivet påtager producenterne sig ansvaret for finansiering af indsamling, behandling og genanvendelse af batterier, der anvendes i enheder. Med henblik herpå skal batterier afleveres til bortskaffelse i de indsamlingssystemer, der er etableret i henhold til national lovgivning. Det er forbudt at bortskaffe batterier sammen med husholdningsaffald. Batterierne skal indsamles separat i henhold til typen
• Returner batteriet gratis til din NUMATIC-serviceforhandler med henblik på bortskaffelse, eller aflever det til et passende offentligt indsamlingssted.

11. OPLADNING AF BATTERIER

DA

- Opladeren er kun beregnet til brug i den maskine, hvor den er installeret. Opladeren er beregnet til brug sammen med den medfølgende aftagelige netledning. Batteriet kan fungere ved forskellige spændinger uden brugerjustering. Hvis opladeren er beskadiget eller ikke længere oplader, skal du returnere den til servicecenteret.

FORSIGTIG!

• Kontrollér regelmæssigt netledningen for tegn på skader.
• Beskadigede anordninger må ikke anvendes.
• Hvis opladerens strømledning beskadiges, skal den udskiftes med en original NUMATIC-strømledning, der fås hos producenten eller serviceagenten.

12. GARANTI

DA

a. Batterier garanteres som standard i (3 år), forudsat at alle batterivedligeholdelsesregler overholdes. * Bemærk, at Numatic-forhandlere uden for Storbritannien muligvis kan give længere garantiperioder. Få dette bekræftet hos din lokale Numatic-forhandler ved køb af dit produkt.

b. For at anmelde krav i medfør af garantien skal følgende oplysninger angives
i. Maskinens serienummer
ii. Datokode for batteriet
iii. Købsdato
iv. Købsbevis
v. Vedligeholdelseshistorik og opladningsmetode

Hvis du ikke bruger den korrekte Numatic-oplader, bortfalder garantien.

PROBLEM ÅRSAG L∅SNING
Maskinen fungerer ikke Lav batteristand		Oplad batterierne (side 76-92)Frakobl opladeren (side 76-81)Efterse og rengør kontakten inden i tanken (side 58-69)Sæt nøglen i, og drej den til driftspositionenUdskift sikringen (eller kontakt en servicetekniker)
Vakuum virker ikke Manglende eller sprunget sikring		Monter eller udskift sikring (side 16-21)Efterse og rengør kontakten inden i tanken (side 58-69)Tryk på kontaktenTøm brugtvandstanken (side 40-45)
Ringe opsamling af vand Brugtvandstank fuld		Tøm brugtvandstanken (side 40-45)Fjern og rengør (side 58-69)Tryk forbindelserne fast (side 22-27)Fjern og rengør (side 58-69)Fjern og rengør (side 58-69)Rengør og monter igen (side 58-69)Udskift (kontakt serviceafd.)Udskift (kontakt serviceafd.)Udskift (kontakt serviceafd.)Genoplad batterierne (side 76-92)Juster gulvenheden
Ingen børste-/skrubbefunktion Ingen børster monteretBørsteskjold hævetManglende eller sprungne sikringer		Kontrollér og monter (side 28-33)Sænk børsteskjoldet (side 28-33)Monter eller udskift sikring (side 16-21)
Begrænset eller ingenvandgennemstrømning	Rentvandstank tomRentvandstankens filter er blokeret/tilstoppetVandgennemstrømning ikke aktiveretBørsteskjold hævet	Fyld rentvandstanken (side 34-39)Fjern og rengør (side 58-69)Tænd for vandgennemstrømningen (side 52-57)Sænk børsteskjoldet (side 28-33)
Maskinen standser under drift	Børstemotorens sikring sprunget pga. høj belastning	Udskift sikringen, og mindsk belastningen (side 16-21)

Advarsel: – Monter ikke en ny sikringsforbindelse med en højere kapacitet end den værdi, der er angivet på sikringsetiketten.

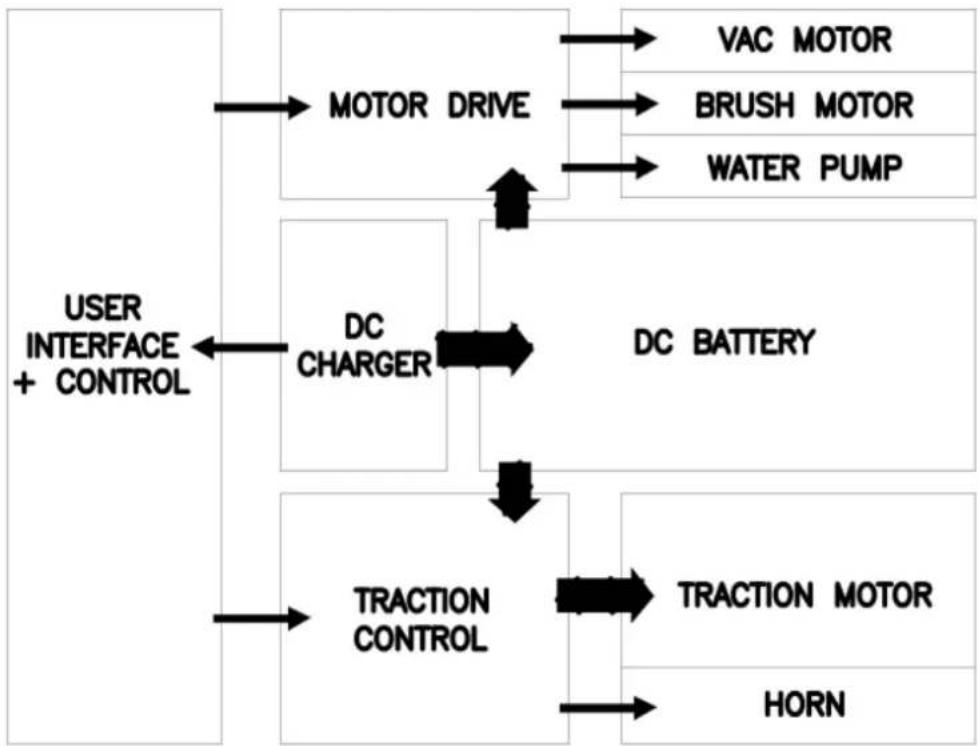

Schematic Diagram

- Schaltbild - Schéma - Principeschema - Diagrama esquemático - Schema apparecchio - Diagrama esquemático - Schemat - Schematiskt diagram - Kytkentäkaavio - Skematisk diagram

EU, EC, EL, UE, ES:Declaration of ConformityProhlášení o shoděKonformitätserklärungOverensstemmelseserklaringDeclaración de conformidadVastavusdeklaratsiionDéclaration de conformité		Декларация за съответствиеΔήλωση συμμόρφωστηςMegfelelőségi nyilatkozatDichiarazione di conformitàAttitikies deklaracijaConformiteitsverklaringSamsvarserklaringDeclaração de conformidade	Deklaracja zgodnościDeclaratie de conformitateДекларация о соответствияFörsälkran om överensstämmelseIzjava o skladnostiVaatirmustenmukaisuusvakuutus
Manufacturer: / Vyrobce / Hersteller / Fabrikant / Fabricante / Tootja / Fabricant / производитель / Котоскезкотяг/ / Gyárló / Fabbricante / Gamintojas / Fabrikant / Produsent / Fabricante / Producent / Producitor / производитель / Tillverkare / Proizvajalca / Valmistaja:		Numatic International LimitedChardSomersetTA20 2GBwww.numatic.co.uk
Product: / Produkt / Produkt / Produkt / Producto, Toodet, Produit / Продукт / Протów / Termék / Prodotto / Produktas / Artikel / Produkt / Produtos / Produkt / Produs / Topar / Produkt / Izcelka / Tuote:		CRG, CRL
Description: / Popis / Beschreibung / Beskrivelse / Descripción / Kirjeldus / La description / Описание / Персурофн / Leirás / Descrizione / Apibudinimas / Omschrijving / Beskrivelse / Descrição / Opis / Descriere / Описание / Beskrivning / Opis / Kuvaus:		Floor Treatment – Ride On – Commercial
EN We, Numatic hereby declare under our sole responsibility, that the above-mentioned product(s) is/are in conformity with the following directives and standards.CS My, Numatic prohášujeme na svou výjučnou odpovědnost, že výše uvedený výrobek je ve shade s následujcimí směniceni a normami.DE Wir, Numatic erklaren in alloinger Verantwortung, dass das oben genannte Produkt den folgenden Richtlinien und Normen entspricht.DA V, Numatic erklarer hermed under eget anvar at ovennevnite produkt(er) er i overenstemmelse med folgende direktiver og standarder.ES Nosotros, Numatic declaramos bajo nuestra única responsabilidad que el producto antes mencionado está en conformidad con las siguientes directivas y normasET Mele, Numatic Kaiesolevaga kinnitame ja kanname ainusiksulist vastutust, et espool nimestatud tonde on kopskõlas järgmiste direktlivide jaFR Numatic déclare sous notre seule responsabilité que le produit mentionné ci-dessus est conforme aux directives et normes suivantes.	BG Ни, Numatic с настоящото декларирама на свод лична отговорност, че посочените по горе продукту и в соответствии със следуните директиви и стандарти.EL Eselic, Numatic δηλώνους ze αποκλιστοχή μας κυθυητ, θι το προσοναφερίσμενο προϊόν συμμορφώνεσται με τις ακόλουθες οδηγιές και πρότυπα.HU Mi, Numatic Kijelentjük, egyedäli felelösæggel, hogy a fent emliteti termek megefele az alábbi irányelveknek és szatvanyoknakIT Ni, Numatic dichiara sotto la propria responsabilità, che il prodotto di cui sopra è conforme alle seguenti direttive e norme.LT Mey, *Numatic parecišku vienasaližkos atsakomybės, kad pirmiau minētas produktas attitnika šlas direktyvas ir standardusNL We verklaren Numatic hierbij op eigen verantwoordelijkheid, dat het bovengenoemole product voldoet aan de volgende richtiljnen en normenNO VI, Numatic erklarer herved under eget anvar, at det ovennevnte produktet er i samvar med folgende direktiver og standarder	PT Nós, a Numatic declaramos, sob nossa exclusiva responsabilidade, que o produto acima mencionado está em conformidade com as diretrizes e normas a seguir.PL My, Numatic Ninijysnym oświadczyny z pelna odpowiedzialnością, ze wytej wymieniany produkt jest zgodny z następującymi dyrektywami i normami.RO Noi, Numatic Prin prezenta declarān pe propria răspundere, că produsul mai sus mencionat este in conformát cu următoarele standarde si directive.RU Mi, Нифіких овим навявлуюм под пуном одговоркошну, да наведеног произавод је у складу са следећим директивама и стандардима.SV Vi Numatic förklarar härmed under eget anvar att ovan nämnda produkt överensstämmmer med följande direktiv och normer.SL Mi, Numatic izjavljamo s polno odgovornostjo, da je zgoraj omenjeni izdelek v skladu z naslednjimi smernicami in standardi.FI Me, Numatic tâten vakuutamme omalla vastuulla, että edella mainittu tuoto on yhdenmukainen seurasvien direktilvien ja standardien mukaïbesti
2005/42/EC	Machinery Directive	EN60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A15:2021EN60335-2-72:2012EN62233:2008
2014/30/EU	EMC Directive	EN55014-1:2017 + A11:2020EN55014-2:1997 + A1:2001 + A2:2008EN61000-3-2:2014EN61000-3-3:2013
2011/65/EU	RoHS Directive

DEC-055 V3.4

DEC-055 V2.3
