BRUGSANVISNING TVL850 Numatic

Oversættelse af den originale brugermanual

Fare! Læs vejledningen omhyggeligt, før du bruger maskinen.

Nu-Assist

Machine Overview ......Pages 9 & 12

Control Panel Overview ......Page 13

Machine Set up Guide ......Page 16

Oversigt over maskinen ....Side 11 og 12

Oversigt over kontrolpanel....Side 15

Vejledning til opsætning af maskinen ....Side 21

Montering af drænslange ....Side 27

Vejledning til montering af slangen....Side 27

Montering af gulvenheden....Side 27

Sænkning af gulvenheden....Side 27

Værktøj til løsrivelse af gulv....Side 27

Montering af side-pod-skørterne ....Side 33

Montering af børsten ....Side 33

Indstilling af breddejusteringen....Side 34 og 36

Påfyldning af rentvandstanken ....Side 42

Vandstandsindikator ......Side 42

Justering af sædet ......Side 46

Hæv/sænk af børsteskjoldet....Side 46

Betjening af maskinen

Indstilling af rengøringsstyreenhederne ....Side 52

Brugtvandstank fuld ......Side 55

Nødstopknap/horn ......Side 58

Kontrolgreb til maksimal hastighed....Side 58

Maskine i brug ....Side 64

Manuel rengøring ....Side 64

Rengøring af maskinen ....Side 70 og 76

Sikringer ......Side 76

Udskiftning af gulvenhedens lister....Side 82

Frihjulstilstand ......Side 88

Opladning af maskinen ....Side 94

Batteripleje ......Side 94

Opladningslampernes sekvens ....Side 100

Skematisk diagram ......Side 95

Specifikationer ......Side 111

Fejlfinding Side 122 og 206

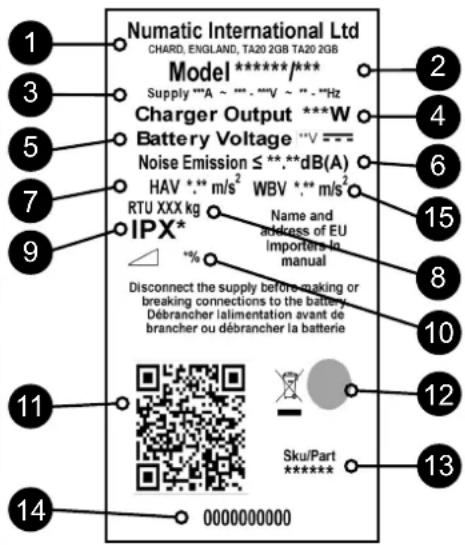

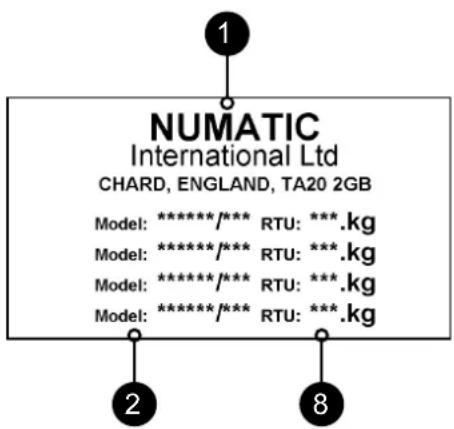

Klassificeringsetiket/ personlige værnemidler/

Genbrug Side 153

Oplysninger om tørre- og skrubbesmaskinen...Side 154 -155

Anbefalede reservedele ....Side 166

Oplysninger om batteri Side 198-200

EU-deklarationsdokument....Side 207

Firmaadresse Side 208

EN

TVL850/150 = 3x batteries

Efter fjernelse af al emballagen åbnes pakken forsigtigt, og indholdet kontrolleres.

• Brugsvejledning
• Ledning til batteriopladning • 2 x nøgler • 4 x 20 A-sikringer • 1 x 4 A-sikring
• Maxi-sikringsudtrækker

EN

Machine Overview

1 Operatørens kontrolpanel

2 Greb til justering af børstetryk

3 Greb til udløsning af børsteskjold

4 Børsteskjoldets fodpedal

5 Rentvandstankens påfyldningspunkt

6 Side-pod og skørt

7 Børsteskjold

8 Side-pod-greb

9 Gulvenhedens løfte-/sænkegreb

10 Sædejusteringsgreb

11 Udskillerens udløsningslåse

12 Fodgængeradvarselslampe

13 Gaspedal

14 Rat

15 Aftømningsslange til rentvandstank

16 Vakuumslange

17 Luftudskillerenhed

18 Aftømningsslange til brugtvand

19 Vakuumslange til gulvenhed

20 Halvparabolsk gulvenhed

21 Sikringspanel

22 Bugseringspunkt

23 2,5 A sikring

24 Li-ion-batterier

25 Oplader

FI

DA: I tilfælde af nedbrud skal du kontakte din Numaticforhandler.

Machine Overview

- Allgemeine Übersicht • Vue d'ensemble de la machine • Overzicht machine

1 Time- og batterimålerdisplay 6 Vandstrømningshastighed
2	Fremad/bak-kontakt	7 LED-lampe for træk
3 Tændt/slukket-kontakt til indsugning	8	Nødstopknap
4 Hornkontakt	9	Tændt/slukket-kontakt
5 Kontrolgreb til maksimal hastighed

PLEASE READ BEFORE COMMENCING ANY OPERATION AFTER THE REMOVAL OF ALL THE PACKAGING, CAREFULLY OPEN AND CHECK THE CONTENTS.

CONTENTS

- Owner manual

dning til opsætning af maskinen

Læs dette før anvendelse. Efter fjernelse af al emballagen åbnes pakken forsigtigt, og indholdet kontrolleres.

Indhold

- Brugsvejledning - Ledning til batteriopladning - 2 x nøgler - 4 x 20 A-säkring - 1 x 4 A-sikring - Maxi-sikringsudtrækker

Løft den øverste tankenhed ved hjælp af håndtaget for at åbne batterirummet.

Monter vakuum- og børstesikringerne (medfølger i startpakken) i sikringsholderen som vist. (Fig. 1)

Oplad maskinen for at aktivere batterierne. Når batterierne er blevet aktiveret, skal LED-lamperne lyse øverst på alle batterierne.

Sæt nøglen i tændingen på kontrolpanelet (se fig. A)

Numatic International Ltd anbefaler KUN brug af 911948 NX1K LFP-litiumbatterier, som leveres sammen med denne maskine.

Brug håndtaget, när den øverste brugtvandstank hæves eller sænkes.

Sæt nøglen i, og tænd for maskinen. (Fig. A)

Sørg for, at ingen metalgenstande kommer i kontakt med batteriklemmer, mens batterierne er blotlagt.

Drej nøglen for at tænde for maskinen, og skub håndtaget fremad.

Indstil til laveste hastighed, træd på speederen, og kør fra pallen vha. den medfølgende rampe.

Sluk for maskinen, när du befinder dig et sikkert sted.

Bemærk: Tryk IKKE gaspedalen ned, mens softwaren initialiseres. Maskinen fungerer ikke i bakgear, når gulvenheden er sænket. Sædet er udstyret med en trykføler, der deaktiverer maskinen, indtil en operatør har sat sig.

GB Machine Set-up Guide

Fitting Dump Hose

lning til opsætning af maskinen

Montering af drænslange

Vejledning til montering af slangen

U-bøjningen i slangen forhindrer vandspild, när vakuum slukkes. Sæt vakuumslangen tilbage på gulvenheden, när du er færdig.

Sæt vakuumslangen tilbage på gulvenheden, när du er færdig.

Bemærk: Vakuumslangen MÅ IKKE trykkes fast på gulvenheden, när gulvenheden befinder sig i hævet position.

Montering af gulvenheden

Bemærk: Løft gulvenheden, før der køres til rengøringsområdet.

Maskinen fungerer ikke i bakgear, når gulvenheden er sænket.

Sænk gulvenhedens arm ved at flytte udløsningsgrebet til den øvre position (fig. 1).

Løsrivelse af gulvenhed

Gulvenhedens konstruktion har en sikkerhedsfunktion til løsrivelse, så den sikkert kan afkobles fra monteringen, hvis den skulle hænge fast i en forhindring under fremadkørsel.

Sørg for, at du ikke overspænder holdegrebene.

Sænk gulvenheden.

Tilspænd holdegrebene med håndkraft, og monter slangen.

Løft gulvenheden.

GB Machine Set-up Guide

ALWAYS ENSURE THAT THE MACHINE IS SWITCHED OFF BEFORE MAKING ANY ADJUSTMENTS.

lning til opsætning af maskinen

S∅RG ALTID FOR, AT MASKINEN ER SLUKKET, F∅R DU FORETAGER EVENTUELLE JUSTERINGER.

Montering af side-pod-skørterne

For at montere side-pod-skørterne skal stålholdestrippen, der allerede er monteret på pod'en, afmonteres (fig. 1).

Ret stålholdestrippen ind inden for gummiskørtets placeringsriller, og sæt på igen med eksisterende skruer (fig. 2).

Sideskørterne skal med jævne mellemrum undersøges og kontrolleres for slid og skader. Udskift som vist herover.

Montering af børsterne

Med OBS (oktagonalt børstesystem). Børsterne trykkes på plads på spændepatronerne, hvilket gør montering og afmontering til en enkel proces.

Tryk side-pod'en ind. Træk i justeringsgrebet til side-pod'en, og sæt det i den øverste position.

Side-pod'en kan nu trækkes åben

Monter først den mellemste børste (børsterne klikker på plads i OBS-drevets patron).

Monter dernæst den ydre børste på begge sider.

Luk side-pod'en, og indstil den korrekte bredde, mens side-pod'en holdes trykket ind (se Indstilling af breddejusteringen, side 36)

Det anbefales at bruge sikkerhedshandsker ved udskiftning af brugte børster.

EN Machine Set-up Guide

dning til opsætning af maskinen

Indstilling af breddejusteringen

Med tre breddeindstillinger kan operatøren hurtigt tilpasse maskinen til enhver rengøringssituation uden behov for værktøj. Maskinen kan indstilles til at rengøre alt lige fra en snæver gang til en kæmpe lagerbygning. TVL850 er en virkelig alsidig maskine.

Tryk først side-pod'en ind, træk derefter i side-pod'ens justeringsgreb, og indstil det i en af de tre breddeindstillinger. Gentag operationen på begge sider.

EN Machine Set-up Guide

ALWAYS ENSURE THAT THE MACHINE IS SWITCHED OFF BEFORE MAKING ANY ADJUSTMENTS.

dning til opsætning af maskinen

S∅RG ALTID FOR, AT MASKINEN ER SLUKKET, F∅R DER FORETAGES JUSTERINGER.

Påfyldning af rentvandstanken

TVL850 er udstyret med en stor 120-liters rentvandstank, der giver mulighed for at dække store områder med en enkelt opfyldning.

Løft dækslet for at fylde rentvandstanken op.

Skru påfyldningsdækslet af.

Fyld tanken med en slange eller en anden foretrukken metode.

Tilsæt kemiske rengøringsmidler til tanken i henhold til producentens retningslinjer.

Bemærk: En filterkurv sikrer at urenheder (f.eks. blade, hår, snavs osv.) ikke kan trænge ind i rentvandstanken under påfyldningsprocessen. Efterse og rengør regelmæssigt, hvis det er nødvendigt.

VED HÅNDTERING OG BLANDING AF KEMIKALIER

Sørg altid for, at kemikalieproducentens retningslinjer for sikkerhed overholdes.

Vandstandsindikator

Vandstanden i rentvandstanken kan måles ved hjælp af den synlige flyder i drænslangen til rent vand, der er placeret på bagsiden af maskinen.

Overfyld ikke rentvandstanken.

EN Machine Set-up Guide

IMPORTANT

dning til opsætning af maskinen

GT Betjen ikke maskinen, medmindre operatørvejledningen er læst og forstået.

Justering af sædet

Når du sidder i kørepositionen, kan sædet justeres fremad eller bagud efter behov ved brug af grebet, der er placeret i venstre side.

Bemærk: Sædet er udstyret med en trykføler, der deaktiverer maskinen, indtil en operatør har sat sig.

Hævning/sænkning af børsteskjoldet

Efter klargøring af gulvet kan styreenhederne nu indstilles efter rengøringsforholdene.

Før anvendelse af indstillinger skal det sikres, at børsteskjoldet er sænket.

Tryk venstre pedal ned

Tryk ned på udløsningsgrebet, mens du træder venstre fodpedal ned

Slip forsigtigt fodpedalen for at sænke børsteskjoldet

ALWAYS ENSURE THAT THE FLOOR IS PRE-SWEPT AND RELEVANT SAFETY SIGNS ARE DISPLAYED.

Sørg altid for, at gulvet først er fejet, og at relevant sikkerhedsafmærkning er opstillet.

Kør maskinen til rengøringsstedet.

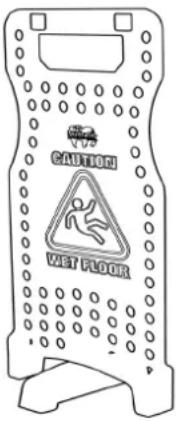

Før rengøringsarbejdet skal der opstilles relevante advarselsskilte, og gulvet skal fejes eller tørmoppes.

Når du er klar til rengøringen, skal du sænke gulvenheden (side 27) og børsteskjoldet (side 46).

Indstilling af rengøringsstyreenhederne

Sæt nøglen i, og tænd for maskinen.

Sæt køreretningskontakten i positionen fremad.

Drej på vælgeren for at indstille den ønskede rengøringshastighed.

BEMÆRK: MASKINEN KAN IKKE K∅RE BAGLÆNS MED GULVENHEDEN I SÆNKET POSITION

Drej vælgeren for at indstille den ønskede vandgennemstrømning.

Sænk børsteskjoldet ved at trykke venstre pedal ned, sænke håndtaget og hæve fodpedalen.

Sænk gulvenheden ved at løfte grebet

Tryk vakuumkontakten til positionen "on" (til) for at tænde for sugningen.

Maskinen er nu klar til at starte rengøringen, træd på speederen for at starte rengøringsprocessen.

Justér vandgennemstrømningen og hastigheden i henhold til gulvtypen og tilsmudsningen

Systemet til vakuumafspæring stopper luftstrømmen, når den øverste brugtvandstank er fuld. En flydekugle hæves, når vandstanden stiger. Når brugtvandstanken er fuld, blokerer flydekuglen vakuumhullet for at forhindre væskeindtrængen.

Vakuummotoren vil fortsætte med at køre. Der er en hørbar forskel i lyden, når brugtvandstanken er fuld.

En sekundær afspærring aktiveres, hvis vandet overstiger flydekuglen, der lukker vakuumet ned, indtil vandniveauet sænkes.

I den øverste brugtvandstank er der placeret en kontakt til fuld tank. Når brugtvandet når grænsen, standser denne kontakt maskinen.

Denne kontakt kan nogle gange blive tilstoppet eller blokeret og skal derfor rengøres for at sikre korrekt drift.

I en nødsituation kan du slå på nødstoppet for at deaktivere maskinen.

Hornknap – til afgivelse af et adverselssignal

Bemærk: Når der er trykket på nødstopknappen, blinker LED-lampen for træk 7 gange, stopper og begynder igen, indtil nødstopknappen er nulstillet, og maskinen er slukket/tændt.

Kontrolgreb til maksimal hastighed

Indstil ønsket trækhastighed som påkrævet, afhængigt af gulvtype og smudsniveau.

Når den maksimale hastighed er blevet indstillet ved hjælp af grebet på kontrolpanelet, kan finjusteringer foretages ved hjælp af den variable hastighedskontrolpedal, som er placeret på højre side af fodpladen.

Vælg fremad, og tryk gaspedalen ned for at sætte i gang. Bemærk: Maskinen fungerer ikke i bakgear, når gulvenheden er sænket.

Vakuumopsamlingen og vandstrømningen starter op, hvis de er valgt, og børsten og gulvenheden er i sænket position, og maskinen kører fremad.

Rent vand fordeles jævnt via "THRU- FEED"-skurebørsterne.

Brugtvandet optages derpå af sugegulvenheden.

Lad vakuummotoren køre i 10 sekunder efter stop for at opsamle evt. vand, der er tilbage i vakuumslangen, og sluk derefter for vakuummotoren.

Forskur først gulvet med gulvenheden i hævet position, og giv kemikalierne tid til at virke. Skur derpå området en gang til med sænket gulvenhed.

Hvis maskinen laver striber på det rengjorte gulv, skal du enten rengøre gulvenhedens liste eller justere listehøjden for optimal ydelse.

Børsteskjold i sænket position.

Greb til gulvenhed i sænket position.

Justering af bladets højde.

Manuelt rengøringssæt (valgfrit ekstraudstyr) 606182

Det valgfri manuelle rengøringssæt giver operatøren øget fleksibilitet.

Sættet kan bruges til at rengøre svært tilgængelige/utilgængelige steder.

Fjern vakuumslangen fra gulvenheden, og fastgør den på det manuelle rengøringssæt.

Tryk på vakuumkontakten for at aktivere vakuum.

Bemærk: Monter slangen på gulvenheden, när du er færdig med at bruge den manuelle rengøringsfunktion.

ALWAYS ENSURE THAT THE MACHINE IS SWITCHED OFF PRIOR TO ANY MAINTENANCE.

A. Efter brug skal brugtvandstanken tømmes ved hjælp af aftømningsslangen og skylles med rent vand.
B. Afmonter gulvenhedens vakuumslange, idet du sørger for at fjerne U-bøjningsklemmen, og gennemskyl slangen med rent vand.
C. Tøm rentvandstanken ved hjælp af aftømningsslangen, og gennemskyl igen med rent vand.

Fjern slangerne

Tryk de 2 holdehåndtag på udskilleren indad

Hold i håndtagene, og løft udskilleren væk fra maskinen

Rengør og efterse gummipakningen under hver rengøring

Fjern og rengør filteret til vakuumafspærringen

Hold i håndtagene, og løft udskilleren væk fra maskinen

Rengør og efterse gummipakningen under hver rengøring

Der findes et system til vakuumafspærring i den øverste brugtvandstank, der forhindrer sugning, når brugtvandstanken er fuld.

Det forhindrer også, at skum, der dannes af meget skummende rengøringsmidler, kommer ind i motoren.

Flyderventilerne bliver undertiden tilstoppet eller blokeret. Rengør dem for at sikre korrekt drift. Afmonter affaldskurvens filter, skyl med rent vand, og monter det igen. Monter begge vakuumslanger igen.

VIGTIGT: HVIS AFFALDSKURVEN TILSTOPPES, KAN VAKUUMSTYRKEN FORRINGES.

GB Machine Cleaning

ALWAYS ENSURE THAT THE MACHINE IS SWITCHED OFF PRIOR TO ANY MAINTENANCE.

Løft filteret af holderen, skru bunden af, og fjern den. Pas på ikke at spilde væske på batterierne.

Skyl med rent vand, og monter igen. Genmonteringen foregår i omvendt rækkefølge af afmonteringen.

Bemærk: Eventuelt spild skal tørres op, før tanken sænkes.

Sikringer

På indersiden af ratstammen sidder maskinens sikringsboks med sikringerne.

Til højre for sikringerne ses symbolerne, der viser, hvad sikringen er forbundet til.

Sikringer i rækkefølge:

A - 2,5 A sikring

1 – 20 A sikring til vakuummotor

iftning af gulvenhedens lister

Sørg altid for, at maskinen er slukket, før der udføres vedligeholdelse.

Sænk gulvenheden, skru derefter holdegrebene af, og skub det af holdebeslaget.

Skyl gulvenhedssamlingen med rent vand, og monter den igen.

Fjern gulvenheden.

Fjern de fire holdetappe.

Vend gulvenheden om.

Med jævne mellemrum skal gulvenhedens lister undersøges og kontrolleres for slitage og skader.

Udskiftning skal udføres i modsat rækkefølge af afmonteringsprocessen.

Oversigt over gulvenhed

1. Holdetappe x 4
2. Forreste liste (hulskåret)
3. Listeholder
4. Bageste liste
5. Gulvenhedens hoveddel

Bemærk: Listerne er beregnet til at kunne vendes om, så levetiden forlænges.

TVL850 er udstyret med en frihjulsfunktion, så operatøren kan flytte/bugsere maskinen. Motorbremsen udkobles ved at åbne bremsearmen på siden af kørehjulet.

Dit opstartssæt indeholder en frakoblingsnøgle til bremsedrev (329945).

Indsæt udkoblingsnøglen mellem bremsearmen og drevhuset.

Når nøglen er sat i, er motorbremsen helt udkoblet.

Maskinen er nu i fuldstændig frihjulstilstand.

Træk strømtilslutningsblokken fra hinanden.

Der skal udvises forsigtighed ved bugsering;

VED BUGSERING MÅ GENNEMSNITSHASTIGHEDEN PÅ 3 KM/T. IKKE OVERSKRIDES.

Maskinen kan bugseres i stangen foran som vist.

Når destinationen er nået, skal du fjerne nøglen til udkobling af bremsen og tilslutte strømstikket.

ADVARSEL!

Når BREMSEN ER UDKOBLET, OG STR∅MSTIKKET ER FRAKOBLET, ER MASKINEN I POSITIONEN

FRIHJULSTILSTAND OG HAR INGEN BREMSEFUNKTION. Når maskinen bugseres, skal du sørge for, at der anvendes en passende trækstang.

Huske at fjerne udkoblingsnøglen til bremsen, när du när bestemmelsesstedet/før brug af maskinen.

HVIS DEN BESKREVNE METODE IKKE FÖLGES, KAN DET BESKADIGE HOVEDENHEDEN OG ANNULLERE GARANTIEN.

ALWAYS ENSURE THAT THE MACHINE IS SWITCHED OFF PRIOR TO CHARGING.

altid for, at maskinen er slukket, før den oplades.

1. Batterimåleren viser batteriniveauet. Når batterierne er fuldt opladede, lyser alle målerlamper.
2. Når maskinen bruges, og batterierne aflades, går målerlamperne ud fra højre til venstre. Hvis batteriniveauet falder til et niveau, hvor kun en eller to lamper/bjælker lyser, skal operatøren overveje at oplade maskinen.
3. Når batterierne er næsten afladede, begynder den sidste lampe at blinke, og operatøren skal finde et passende sted at oplade maskinen. Når batteriikonet begynder at blinke, deaktiveres vakuum- og børstemotorerne, og brugeren skal oplade maskinen.

Alternativ visning

Når den sidste røde lampe begynder at blinke, deaktiveres vakuum- og børstemotorerne, og brugeren skal oplade maskinen.

LFP-batterierne er permanent forseglede og fuldstændigt vedligeholdelsesfri.

Den indbyggede oplader overvåger automatisk opladningsprocessen og skifter til kontraladningstilstand, når batterierne er fuldt opladede. Kontraladningstilstand gør det muligt at vedligeholde LFP-batterier på det rigtige sikkerhedsniveau. Maskinen skal efterlades i kontraladningstilstand natten over eller i weekenden mindst én gang om måneden eller oftere, hvis det er nødvendigt. Sæt den opladningsledning, der passer til dit land, i opladningspunktet.

Maskinens opladningspunkt er placeret under kontrolpanelet på maskinens bagside.

Forbind den til en passende strømforsyning.

Når maskinen er tilsluttet ledningsnettet, lyser den røde opladningsindikator.

For at sikre fuld opladning skal maskinen fra tom tilstand efterlades i en periode på 8 timer.

Når den er fuldt opladet, skal opladningsledningen frakobles fra både strømforsyningen og maskinen.

Batteripleje

For at sikre, at maskinen forbliver så effektiv som muligt, og for at forlænge batterilevetiden skal du følge nedenstående enkle trin:

Under normal daglig brug:

Genoplad batterierne fuldt efter hver brug uanset driftstid.

Det anbefales at lade maskinen være tilsluttet elnettet natten over mindst en gang om måneden. Hvis brugeren ikke frakobler kablet efter fuld opladning, er det ikke et problem.

Efterlad ikke maskinen i afladet tilstand.

Efterse jævnligt batteriets forbindelser for tæthed og korrosion.

Signal (LED-lampe) Betydning
Rød LED-lampe tændt Første fase (konstantstrømstilstand).
Orange LED-lampe tændt	Anden fase (konstantspændingstilstand).
Grøn LED-lampe tændt	Tredje fase (konstantspændingstilstand) – opladning færdig.Hvis du imidlertid efterlader opladeren tilsluttet efter en fuld opladning, går opladeren i kontraladningstilstand for at hjælpe med at opretholde en sund balance mellem batterierne.
Rød LED-lampe blinker efterfulgt af Pause	Blæser låst > 1 blink mellem pauser.Overspændingsbeskyttelse / Udgangskortslutning / Batteri m. omvendt polaritet > 2 blink mellem pauser.Beskyttelse mod overtemperatur > 3 blink mellem pauser.Opladningstiden er længere end 16 timer under fase 1 eller 2 > 4 blink mellem pauser.
	Tilstand R∅D LED-LAMPE GUL LED-LAMPE GR∅N LED-LAMPE
	Timeout for foropladning	Blinker 4 gange		O
	CC-timeout		O
	CV-timeout		O	O
	Frakobling af batteri

Bemærk: Genoplad maskinen helt efter sidste anvendelse. Efterlad ikke maskinen i afladet tilstand.

Ved unormal brug,

dvs. maskinen står uden opladning i en periode, anbefaler vi, at du følger disse trin:

Kontraladningstilstand gør det muligt at vedligeholde LFP-batterier på det rigtige sikkerhedsniveau.

Maskinen skal efterlades i kontraladningstilstand natten over eller i weekenden mindst én gang om måneden.

Oplad maskinen helt, dagen før den skal bruges igen.

Model - TVL850
(Empty) Net Weight	RTU / Gross Weight + 75Kg Operator		Brush Weight	Brush Width	Brush Pressure	Pad Width	Pad Pressure	Cleaning Area
150Ah - 287.6 kg	482.6 kg		31 kg	3 X 300mm	20.6 G/ cm2	3 X 300mm	16 G/cm2	4250m2 @ 5 Km/Hr
200Ah - 298.4 kg	493.4 kg
250Ah - 309.2 kg	504.2 kg
300Ah - 320 kg	515 kg
Transaxle Run	Time	Total Battery Weight		Charge Times Height			Height Length W	width
24 V / 700 W	150Ah = 3 Hrs 5 Min	32.4 kg 7.5 Hrs					1425 mm	1580 mm (1676 mm)			740 mm (1054 mm)
	200Ah = 4 Hrs 10 Mins	43.2 kg 10 Hrs
	250Ah = 5 Hrs 15 Mins	54 kg 12.5 Hrs
	300Ah = 6 Hrs 20 Mins	64.8 kg 15 Hrs
Brush Speed	Airflow	Transit Speed	Capacity	Brush Motor	Vac Motor		Water Flow Rate			Sound Pressure
212 r/min	26.6 L/sec Suction: 178 mbar	0-6.5 km/h	120L / 120L	3 X 400 W	24 V 600 W		0 - 4 L/min			≤ 70 dB (A) (ISO 11201 grade 2)
Hand Arm Vibration		Whole Body Vibration			Max Gradient
ah≤2.5m/s2		aw≤0.5m/s2			11%

Mærke	Spænding	Kapacitet/energi	Vægt	Batteristørrelse
NX1K-batteri	25.6 V	50Ah / 1280 Wh	10.8 kg	315mm (L) x 132mm (B) x 185mm (H)

Green Status Indicator	Fault	Possible Cause	Effect on Product	Investigate the Following	Action Required	If Fault Persists
1 Flash with pause●	Batteries voltage low	Batteries not been charged	Operating time severely reduced or machine will not operate	Check when machine last charged Charge batteries immediately		Contact Service Agent
		Possible bad connection between batteries, controller, charger or fuses caused by loose connections, damaged wiring, water ingress		Switch OFF the machine:Remove FusesCheck connections to batteries, charger and fuses for loose wires or screws	Tighten loose connections and replace damaged components
		Not accepting charge due to faulty battery / cell		Check each battery Voltage individually to detect defect unit 10.5V min	Replace batteries as required
		Charger not functioning		Check battery voltage and charge current ensuring charger red fault light is extinguished	Replace charger
2 Flashes with pause●●	Traction motor disconnected	The motor has a bad connection	The motor will not operate	Check all connections and leads between motor and controller	Tighten loose connections and replace damaged components
		Motor disconnected
		TCO activated (Thermal Cut Out)
		Motor failed to open circuit
3 Flashes with pause●●●	Traction motor wiring trip	The motor has a short circuit to a battery	Motor will not operate Check all connections and leads between the motor and controller
4 Flashes with pause●●●●	Battery Lockout	The battery charge level has fallen below the battery lockout level and the controller is inhibiting machine functions	Machine functions not working	Check battery voltage and charge current ensuring charger red fault light is extinguished	Charge batteries immediately
				Check each battery voltage individually to detect defect unit 10.5V min
6 Flashes with pause●●●●●●	Charger connected	The controller is being inhibited from driving, this may be because the battery charger is connected	Machine functions not working	Remove charger to operate machine
8 Flashes with pause●●●●●●●●	Controller trip A controller trip is indicated		Machine functions not working	Check all connections and leads	Tighten loose connections and replace damaged components
9 Flashes with pause●●●●●●●●●	Brake deactivated or failed	Poor brake connections Brake failure or deactivation	Traction drive disabled Check brake wiring and brake lever		Replace brake or wiring as necessary. Reactivate brake by engaging brake lever
10 Flashes with pause●●●●●●●●●●	High battery voltage	Poor connections between battery controller and traction motor	Machine functions not working	Check each battery Voltage individually to ensure voltage < 14 volts
				Check connections on controller batteries and traction motor
				Check combined battery pack voltage is < 28 volts
Grüne Zustandsanzeige	Fehler Mögliche Ursache		Auswirkung auf das Produkt	Folgendes untersuchen Erforderliche Maßnahme		Bei Fortbestehen des Fehlers
1 x Blinken mit Pause●	Batteriespannung niedrig	Batterien wurden nicht geladen	Betriebszeit ist stark eingeschränkt oder Maschine funktioniert nicht	Prüfen, wann die Maschine das letzte Mal geladen wurde Batterien sofort laden		Mit Service-Fachkraft in Verbindung treten
		Schlechte Verbindung zwischen Batterien, Controller, Ladegerät oder Sicherungen wegen loser Anschlüsse, beschädigter Verkabelung oder eingedrungenem Wasser		Maschine ausschalten: Sicherungen herausnehmen Verbindungen von Batterien, Ladegerät und Sicherungen auf lose Kabel oder Schrauben prüfen	Lockere Anschlüsse festziehen und beschädigte Komponenten ersetzen
		Ladung wird aufgrund einer defekten Batterie / einer defekten Zelle nicht angenommen		Die Spannungen der einzelnen Batterien prüfen, um die defekte Einheit aufzufinden, min. 10,5 V.	Nach Bedarf Batterien austauschen
		Ladegerät funktioniert nicht		Batteriespannung und Ladestrom prüfen und sicherstellen, dass die rote Fehlerleuchte des Ladegeräts erloschen ist	Ladegerät ersetzen
2x Blinken mit Pause●●	Fahrmotor abgeklemmt	Fehlerhafte Verbindung mit Motor	Motor funktioniert nicht	Alle Anschlüsse und Kabel zwischen Motor und Controller prüfen	Lockere Anschlüsse festziehen und beschädigte Komponenten ersetzen
		Motor getrennt
		Thermoschutz aktiviert
		Motor wegen offenen Stromkreises ausgefallen
3x Blinken mit Pause●●●	Fahrmotor Schaltungsauslöser	Motor mit einer Batterie kurzgeschlossen	Motor funktioniert nicht	Alle Anschlüsse und Kabel zwischen Motor und Controller prüfen
4x Blinken mit Pause●●●●	Batteriesperre	Der Batterieladestand ist unter das Spermiveau gefallen und der Controller sperrt die Maschinenfunktionen	Maschinenfunktionen ausgefallen	Batteriespannung und Ladestrom prüfen und sicherstellen, dass die rote Fehlerleuchte des Ladegeräts erloschen ist	Batterien sofort laden
				Die Spannungen der einzelnen Batterien prüfen, um die defekte Einheit aufzufinden, min. 10,5 V.
6x Blinken mit Pause●●●●●●	Ladegerät angeschlossen	Der Controller wird am Fahren gehindert, was vom Anschluss des Batterie-Ladegeräts herrühren kann	Maschinenfunktionen ausgefallen	Zum Betrieb der Maschine das Ladegerät entfernen
8x Blinken mit Pause●●●●●●●●	Controller-Abschaltung	Ein Ausfall des Controllers wird angezeigt	Maschinenfunktionen ausgefallen	Alle Anschlüsse und Kabel prüfen	Lockere Anschlüsse festziehen und beschädigte Komponenten ersetzen
9x Blinken mit Pause●●●●●●●●	Bremse deaktiviert oder ausgefallen	Schlechte Bremsanschlüsse Ausfall oder Deaktivierung der Bremse	Fahrantrieb deaktiviert	Verkabelung der Bremse und Bremshebel prüfen	Bremse oder Verkabelung je nach Bedarf ersetzen. Bremse durch Einlegen des Bremshebels wieder aktivieren
10x Blinken mit Pause●●●●●●●●	●●Hohe Batteriespannung	Schlechte Verbindungen zwischen Batterie, Controller und Fahrmotor	Maschinenfunktionen ausgefallen	Die Spannungen der einzelnen Akkus prüfen, die < 14 Volt sein müssen
				Anschlüsse an Controller, Batterien und Fahrmotor prüfen
				Prüfen, dass die Spannung des gesamten Batteriepacks < 28 Volt ist
Indicateur d'état vert Problème Cause possible			Effet sur le produit	Points à vérifier Mesures à prendre		Si le problème persiste
1 clignotement avec pause●	Tension des batteries faible	Les batteries n'ont pas été chargées	La durée de fonctionnement est fortement réduite ou la machine ne fonctionne pas	Vérifiez à quand remonte la dernière charge de la machine	Rechargez les batteries immédiatement	Contactez un agent du service technique
		Mauvais contact possible entre les batteries, le contrôleur, le chargeur ou les fusibles, dû à des connexions desserrées, à un câblage endommagé ou à la pénétration d'eau		Éteignez la machine : Retirez les fusibles Vérifiez s'il y a des fils ou des vis desserré(e)s sur les batteries, le chargeur et les fusibles	Resserrez les connexions desserrées et remplacez les composants endommagés
		N'accepte pas la charge pour cause de batteries/cellules défectueuses		Vérifiez la tension de chaque batterie individuellement pour détecter toute unité défectueuse ; 10,5 V min	Remplacez les batteries au besoin
		Le chargeur ne fonctionne pas		Vérifiez la tension de batterie et le courant de charge en vous assurant que le voyant de défaut rouge du chargeur est éteint	Remplacez le chargeur
2 clignotements avec pause●●	Moteur de traction déconnecté	Le moteur a une mauvaise connexion	Le moteur ne fonctionne pas.	Vérifiez toutes les connexions et tous les fils entre le moteur et le contrôleur	Resserrez les connexions desserrées et remplacez les composants endommagés
		Moteur déconnecté
		CCT activé (Coupe-Circuit Thermique)
		Le moteur n'a pas pu ouvrir le circuit
3 clignotements avec pause●●●	Moteur de traction déclenchement du câblage	Le moteur a un court-circuit sur une batterie	Le moteur ne fonctionne pas	Vérifiez toutes les connexions et tous les fils entre le moteur et le contrôleur
4 clignotements avec pause●●●●	Verrouillage des batteries	Le niveau de charge des batteries est tombé en dessous du niveau de verrouillage des batteries et le contrôleur inhibe les fonctions de la machine	Les fonctions de la machine sont inhibées	Vérifiez la tension de batterie et le courant de charge en vous assurant que le voyant de défaut rouge du chargeur est éteint	Rechargez les batteries immédiatement
				Vérifiez la tension de chaque batterie individuellement pour détecter toute unité défectueuse ; 10,5 V min
6 clignotements avec pause●●●●●●●	Chargeur branché	Le contrôleur ne marche pas. Cela peut être dû au fait que le chargeur de batterie est branché.	Les fonctions de la machine sont inhibées	Retirez le chargeur pour utiliser la machine
8 clignotements avec pause●●●●●●●●●	Déclenchement du contrôleur	Un déclenchement du contrôleur est indiqué	Les fonctions de la machine sont inhibées	Vérifiez toutes les connexions et tous les fils	Resserrez les connexions desserrées et remplacez les composants endommagés
9 clignotements avec pause●●●●●●●●●	Frein désactivé ou en panne	Mauvaises connexions des freins Frein n'ayant pas fonctionné ou désactivé	Entraînement de traction désactivé	Vérifiez le câblage des freins et le levier de frein	Remplacez le frein ou le câblage selon les besoins. Réactivez le frein en engageant le levier de frein
10 clignotements avec pause●●●●●●●●●●	Tension des batteries élevée	Mauvaises connexions entre le contrôleur de batterie et le moteur de traction	Les fonctions de la machine sont inhibées	Vérifiez que la tension de chaque batterie individuelle est inférieure à 14 volts
				Vérifiez les connexions du contrôleur, des batteries et du moteur de traction
				Vérifiez que la tension combinée du bloc-batterie est inférieure à 28 volts
Groenstatusindicatielampje	Storing Mogelijke oorzaak		Gevolg voorproduct	Onderzoek het volgende Vereiste actie		Si le problémpersisté
1 x knipperen met pauze●	Lage accuspanning	De accu's zijn niet opgeladen	Bedrijfstijdzeer kort of demachine werktniet	Controleer wanneer de machine voor het laatst is opgeladen	Laad de accu's onmiddellijk op	Neem contact op meservicedienst
		Mogelijk slechte verbinding tussen accu's,controller, lader of zekeringen veroorzaaktdoor losse verbindingen, beschadigdebetrading, binnengedrongen water		Schakel de machine uit (OFF)Verwijder zekeringenControleer aansluitingen naar accu's, lader en zekeringenop losse draden en schroeven	Maak losse aansluitingenvast en vervang beschadigdeonderdelen
		Lading wordt niet opgenomen als gevolg vankapotte accu / cel		Controleer de spanning van de beide accu's afzonderlijk opeen storing, 10,5V min	Vervang de accu's indiendodig
		Lader werkt niet		Controleer de accuspanning en de laadstroom en let eropdat het rode storingslampje van de lader uitgaat.	Vervang de lader
2 x knipperen met pauze● ●	Tractiemotorlosgekoppeld	De motor heeft een slechte verbinding	De machine werktdan niet	Controleer alle aansluitingen en snoeren tussen de motor ende controller.	Maak losse aansluitingenvast en vervang beschadigdeonderdelen
		Motor losgekoppeld
		TCO geactiveerd(Uitschakeling ten gevolge van temperatuur)
		Motor heeft schakeling niet geopend
3 x knipperen met pauze● ● ●	Tractiemotorkortsluitingbedrading	De motor heeft kortsluiting naar een accu	De motor werktniet	Controleer alle aansluitingen en snoeren tussen de motor en de controller
4 x knipperen met pauze● ● ● ●	Accu uitgeschakeld	Het laadniveau van de accu is onder htniveau voor uitschakeling gedaald en decontroller verhindert inschakeling van defuncties van de machine	Machinefunctieswerken niet	Controleer de accuspanning en de laadstroom en let erop dathet rode storingslampje van de lader uitgaat.	Laad de accu's onmiddellijk op
				Controleer de spanning van de beide accu's afzonderlijk opeen storing, 10,5V min
6 x knipperen met pauze● ● ● ● ● ● ●	Lader aangesloten	De controller kan de machine niet aandrijven.Dit komt mogelijk omdat de acculader isaangesloten	Machinefunctieswerken niet	Verwijder de lader om de machine te kunnen gebruiken
8 x knipperen met pauze● ● ● ● ● ● ● ● ●	Kortsluitingcontroller	De controller is automatisch uitgeschakeld	Machinefunctieswerken niet	Controleer alle aansluitingen en snoeren	Maak losse aansluitingenvast en vervang beschadigdeonderdelen
9 x knipperen met pauze● ● ● ● ● ● ● ● ●	Rem uitgeschakeldof mislukt	Remslangen zijn niet goed aangeslotenRem werkt niet naar behoren of is gedeactiveerd.	Rij-aandrijvinguitgeschakeld	Controleer de bedrading van de remmen en de remhendel	Vervang de remmen ofbedrading indien nodig.Reactiveer de rem door aan deremhendel te trekken
10 x knipperen met pauze● ● ● ● ● ● ● ● ● ●	Hoge accuspanning	Slechte verbindingen tussen controller accu entractiemotor	Machinefunctieswerken niet	Controleer de spanning van elke accu afzonderlijk op eenspanning van < 14V
				Controleer de verbindingen tussen controller accu entractiemotor
				Controleer dat het gecombineerde vermogen van de accu's< 28 V
Indicador de estado verde	Falha Causa possível	Efeito no produto	Investigue o seguinte Ação necessária		Se a falha permanecer
1 Intermitência com pausa●	Tensão reduzida das baterias	As baterias não foram carregadas	O tempo de funcionamento foi, substancialmente, reduzido ou a máquina não funciona	Verifique quando é que a máquina foi carregada pela última vez	Carregue as baterias imediatamente
		Possível ligação incorreta entre as baterias, controlador, carregador ou fusíveis, devido a conexões soltas, cablagem danificada, entrada de água		Desligue a máquina:Retire os fusíveisVerifique as ligações às baterias, carregador e fusíveis relativamente a fios ou parafusos soltos	Aperte as ligações soltas e substitua os componentes danificados
		A carga não é aceite devido a avaria na bateria/célula		Verifique a tensão de cada bateria individualmente para detetar defeitos nas unidades; 10,5 V no mínimo	Substitua as baterias sempre que necessário
		O carregador não funciona		Verifique a tensão e a corrente de carga das baterias, certificando-se de que a luz vermelha de falha do carregador está apagada	Substitua o carregador
2 intermitências com pausa●●	Motor de tração desligado	Ligação incorreta do motor	De machine werkt dan niet	Verifique todas as ligações e cablagens entre o motor e o controlador	Aperte as ligações soltas e substitua os componentes danificados
		Motor desligado
		TCO ativado (Corte térmico)
		O motor não abriu circuito
3 intermitências com pausa●●●	Disparo do cabo do motor de tração	Curto-circuito do motor na ligação à bateria	De motor werkt niet	Verifique todas as ligações e cablagens entre o motor e o controlador
4 intermitências com pausa●●●●	Bloqueio da bateria	O nível de carga da bateria situa-se abaixo do nível de bloqueio da bateria e o controlador está a inibir as funções da máquina	Machinefuncties werken niet	Verifique a tensão e a corrente de carga das baterias, certificando-se de que a luz vermelha de falha do carregador está apagada	Carregue as baterias imediatamente
				Verifique a tensão de cada bateria individualmente para detetar defeitos nas unidades; 10,5 V no mínimo
6 intermitências com pausa●●●●●●	Carregador ligado	O acionamento do controlador está a ser inibido; tal pode dever-se ao facto de o carregador da bateria estar ligado	Machinefuncties werken niet	Remova o carregador para que a máquina funcione
8 intermitências com pausa●●●●●●●●	Disparo do controlador	Ocorreu um disparo do controlador	Machinefuncties werken niet	Verifique todas as ligações e cablagens	Aperte as ligações soltas e substitua os componentes danificados
9 intermitências com pausa●●●●●●●●	Travão desativado ou avariado	Ligações ao travão inadequadas Falha ou desativação do travão	Rij-aandrijving uitgeschakeld	Verifique a cablagem e a alavanca do travão	Substitua o travão ou a cablagem, consoante necessário. Reative o travão engatando a alavanca do travão
10 intermitências com pausa●●●●●●●●●	Tensão da bateria alta	Ligações inadequadas entre o controlador da bateria e o motor de tração	Machinefuncties werken niet	Verifique a tensão de cada bateria individualmente para assegurar uma tensão < 14 V
				Verifique as ligações nas baterias do controlador e no motor de tração
				Verifique se a tensão combinada do conjunto de baterias é <28 V
Indicatore di stato verde	Anomalia Causa possibile		Effetto sul Prodotto	Esaminare quanto segue Intervento richiesto		Se il guasto persiste
1 lampeggio con pausa●	Tensione batterie insufficiente	Batterie scariche	Tempo di funzionamento fortemente ridotto o macchina non funzionante	Controllare quando la macchina è stata ricaricata per l'ultima volta	Ricaricare immediatamente le batterie	Contactez un agent du service technique
		Possibile cattivo collegamento tra batterie, controller, caricabatteria o fusibili causato da connessioni allentate, cavi danneggiati, penetrazione di acqua		Spegnere la macchina: Rimüovere i fusibili Controllare i collegamenti con le batterie, il caricabatteria e i fusibili per eventuali viti o fili allentati	Serrare i collegamenti allentati e sostituire i componenti danneggiati
		Ricarica non possibile causa batteria/cella danneggiata		Controllare la tensione di ogni singola batteria per rilevare l'eventuale unità difettosa, tensione min. 10,5 V	Sostituire la batteria come richiesto
		Caricabatteria non funzionante		Controllare la tensione e la corrente di carica della batteria, verificando che la spia rossa del caricabatteria sia spenta	Sostituire il caricabatteria
2 lampeggi con pausa●●	Motore di trazione scollegato	Collegamento difettoso sul motore	Il motore non funziona	Controllare tutti i collegamenti e i cavi tra motore e centralina	Serrare i collegamenti allentati e sostituire i componenti danneggiati
		Motore scollegato
		TCO attivato (dispositivo termico di arresto)
		Interruzione nel circuito motore
3 lampeggi con pausa●●●	Stacco per problemi nell'avvolgimento motore	Cortocircuito verso batteria nel motore	Il motore non funziona	Controllare tutti i collegamenti e i cavi tra motore e centralina
4 lampeggi con pausa●●●●	Esclusione batteria	Il livello di carica della batteria è sceso al di sotto del livello di esclusione e la centralina ha inibito le funzioni della macchina	Le funzioni della macchina non sono operative	Controllare la tensione e la corrente di carica della batteria, verificando che la spia rossa del caricabatteria sia spenta	Ricaricare immediatamente le batterie
				Controllare la tensione di ogni singola batteria per rilevare l'eventuale unità difettosa, tensione min. 10,5 V
6 lampeggi con pausa●●●●●●	Caricabatteria collegato	La centralina ha inibito il movimento della macchina. Questo perché il caricabatteria potrebbe essere collegato.	Le funzioni della macchina non sono operative	Rimuovere il caricabatteria per mettere in funzione la macchina
8 lampeggi con pausa●●●●●●●●	Stacco causato dalla centralina	Indicato stacco causato dalla centralina	Le funzioni della macchina non sono operative	Controllare tutti i collegamenti e i cavi	Serrare i collegamenti allentati e sostituire i componenti danneggiati
9 lampeggi con pausa●●●●●●●●	Freno disattivato guasto	Collegamenti del freno difettosi Guasto o disattivazione del freno	Comando trazione disabilitato	Controllare il cablaggio e la leva del freno	Sostituire il cablaggio o il freno secondo necessità. Riattivare il freno innestando la leva
10 lampeggi con pausa●●●●●●●●	Alta tensione batteria	Collegamenti difettosi tra centralina batteria e motore di trazione	Le funzioni della macchina non sono operative	Controllare la tensione di ogni batteria verificando che sia < 14V
				Controllare i collegamenti su centralina, batterie e motore di trazione
				Controllare che la tensione complessiva del pacco batterie sia < 28V
Indicador de estado verde	Anomalía Causa posible		Efecto sobre el producto	Investigar lo siguiente Medidas necesarias		Si la anomalía persiste
1 parpadeo con pausa●	Tensión baja de las baterías	Las baterías no se han cargado	Autonomía muy reducida o la máquina no funciona	Comprobar cuándo se cargó la máquina por última vez	Cargar inmediatamente las baterías	Llamar al representante de servicio
		Posible mala conexión entre baterías, controlador, cargador o fusibles ocasionada por conexiones flojas, cableado dañado, entrada de agua		Apagar la máquinaExtraer los fusiblesRevisar si las conexiones de las baterías, el cargador y los fusibles tienen cables o tornillos flojos	Apretar las conexiones flojas y sustituir los componentes dañados
		No se acepta la carga debido a una batería/ celda defectuosa		Comprobar la tensión de cada batería por separado para detectar la que está defectuosa; debe ser de 10,5 V como mínimo	Sustituya las baterías según sea necesario
		El cargador no funciona		Comprobar la tensión de las baterías y la corriente de carga, asegurándose de que se apague la luz de averías roja del cargador	Sustituir el cargador
2 parpadeos con pausa●●	Motor de tracción desconectado	El motor tiene una mala conexión	El motor no funciona	Revisar todos los cables y las conexiones entre el motor y el controlador	Apretar las conexiones flojas y sustituir los componentes dañados
		Motor desconectado
		Disyuntor térmico activado
		Fallo del motor en circuito abierto
3 parpadeos con pausa●●●	Motor de tracción por el motor de tracción	El motor tiene un cortocircuito a una batería	El motor no funciona	Revisar todos los cables y las conexiones entre el motor y el controlador
4 parpadeos con pausa●●●●	Bloqueo de las baterías	El nivel de carga de las baterías está por debajo del nivel de bloqueo de las baterías y el controlador ha inhabilitado las funciones de la máquina	Las funciones de la máquina no se activan	Comprobar la tensión de las baterías y la corriente de carga, asegurándose de que se apague la luz de averías roja del cargador	Cargar inmediatamente las baterías
				Comprobar la tensión de cada batería por separado para detectar la que está defectuosa; debe ser de 10,5 V como mínimo
6 parpadeos con pausa●●●●●●	Cargador conectado	El controlador no puede impulsar la máquina; esto puede deberse a que el cargador de baterías está conectado	Las funciones de la máquina no se activan	Retirar el cargador para accionar la máquina
8 parpadeos con pausa●●●●●●●●	Disparo del disyuntor por el controlador	Indica que el controlador motivó el disparo del disyuntor	Las funciones de la máquina no se activan	Revisar todos los cables y las conexiones	Apretar las conexiones flojas y sustituir los componentes dañados
9 parpadeos con pausa●●●●●●●●	Freno desactivado o averiado	Malas conexiones del freno Fallo o desactivación del freno	Motor de tracción inhabilitado	Revisar el cableado del freno y la palanca del freno	Sustituir el freno o el cableado según haga falta. Engranar la palanca del freno para reactivar el freno
10 parpadeos con pausa●●●●●●●●●	Alta tensión de las baterías	Malas conexiones entre baterías, controlador y motor de tracción	Las funciones de la máquina no se activan	Comprobar la tensión de cada batería por separado para asegurarse de que sea inferior a 14 voltios
				Revisar las conexiones del controlador, las baterías y el motor de tracción
				Comprobar que la tensión combinada del grupo de baterías sea inferior a 28 voltios
Zielony wskaźnik stanu Awaria Prawdopodobna przyczyna			Wpływ na produkt	Do sprawdzenia Wymagana czynność		Jeżeli problem nie ustępuje
1 błysk z przerwą●	Niskie napięcie akumulatorów	Akumulatory nie są naładowane	Drastycznie skrócony czas pracy lub maszyna nie działa	Sprawdzić, kiedy maszyna była ładowana po raz ostatni	Natychmiast naładować akumulatory	Skontaktować się z przedstawicielern serwisu
		Możliwe niewłaściwe połączenie między akumulatorami, sterownikiem, ładowarką lub bezpiecznikami spowodowane poluzowanymi połączeniami, uszkodzonym okablowaniem, penetracją wody		WYŁĄCZYĆ maszynę: Wyjąć bezpieczniki Sprawdzić połączenia do akumulatorów, ładowarki i bezpieczników pod kątem lużnych kabli lub śrub.	Luźne połączenia dokręcić, a uszkodzone elementy wymienić
		Nie ładuje się z powodu niesprawnego akumulatora lub ogniwa		Sprawdzić napięcie oddzielnie na każdym akumulatorze, aby wykryć uszkodzoną jednostkę - min. 10,5 V	Wymienić akumulatory, jeśli wymagane
		Ładowarka nie działa		Sprawdzić napięcie akumulatora i prąd ładowania i upewnić się, że czerwona kontrolka awaryjna się nie świeci.	Wymienić ładowarkę
2 mignięcia z przerwą●●	Silnik trakcyjny rozłączony	Silnik jest nieprawidłowo podłączony	Nie działa silnik	Sprawdzić wszystkie połączenia i przewody pomiędzy silnikiem i sterownikiem.	Luźne połączenia dokręcić, a uszkodzone elementy wymienić
		Silnik jest odłączony
		Włączyć się bezpiecznik termiczny (TCO)
		Awaria silnika - otwarty obwód
3 mignięcia z przerwą●●●	Silnik napędowy okablowanie	Silnik zwiera do akumulatora	Silnik nie działa	Sprawdzić wszystkie połączenia i przewody pomiędzy silnikiem i sterownikiem
4 mignięcia z przerwą●●●●	Blokada akumulatora	Poziom naładowania akumulatora spadł poniżej poziomu blokady i sterownik blokuje funkcje maszyny	Funkcje maszyny nie działają	Sprawdzić napięcie akumulatora i prąd ładowania i upewnić się, że czerwona kontrolka awaryjna się nie świeci.	Natychmiast naładować akumulatory
				Sprawdzić napięcie oddzielnie na każdym akumulatorze, aby wykryć uszkodzoną jednostkę - min. 10,5 V
6 mignięcia z przerwą●●●●●●	Ładowarka jest podłączona	Sterownik jest zablokowany przed jazda, może to być spowodowane podłączeniem ładowarki.	Funkcje maszyny nie działają	Odłączyć ładowarkę, aby móc używać maszynę
8 mignięcia z przerwą●●●●●●●●	Samoczynne wyłączenie sterownika	Wskazanie samoczynnego wyłączenia sterownika.	Funkcje maszyny nie działają	Sprawdzić wszystkie połączenia i przewody	Luźne połączenia dokręcić, a uszkodzone elementy wymienić
9 mignięcia z przerwą●●●●●●●●	Hamulec jest wylączony lub zepsuty	Niewłaściwe połączenia hamulca. Hamulec jest wylączony lub zepsuty	Napęd trakcyjny jest odłączony	Sprawdzić okablowanie i dźwignię hamulca	W razie potrzeby wymienić okablowanie lub hamulec. Ponownie uruchomić hamulec, załączając dźwignię
10 mignięć z przerwą●●●●●●●●●	Wysokie napięcie akumulatora	Niewłaściwe połączenia pomiędzy sterownikiem akumulatora i silnikiem trakcyjnym	Funkcje maszyny nie działają	Sprawdzić napięcie każdego akumulatora upewniając się, że napięcie jest poniżej 14 V
				Sprawdzić połączenia akumulatorów sterownika i silnika trakcyjnego
				Sprawdzić, czy łączne napięcie akumulatorów jest poniżej 28 V
Grön statusindikator Fel	Möjlig orsak		Påverkan påprodukten	Undersök följande Åtgård som krävs		Om felet kvarstår
1 blinkning med paus●	Låg batterispänning	Batterierna har inte laddats	Drifttiden är avsevärt kortare eller maskinen fungerar inte	Kontrollera när maskinen senast laddades Ladda batterierna omedelbart		Kontakta en servicetekniker
		Dålig anslutning mellan batterier, styrsystem, laddare eller säkringar som orsakas av lösa anslutningar, skadade kablar eller vatteninträngning		Stäng av maskinen: Ta bort säkringarna Kontrollera batteriernas, laddarens och säkringarnas anslut- ningar avseende lösa kablar och skruvar	Dra åt lösa anslutningar och byt ut skadade komponenter
		Det går inte att ladda eftersom batteriet eller en battericell är defekt		Kontrollera spänningen för varje enskilt batteri för att hitta den defekta enheten (minst 10,5 V)	Byt batterierna om det behövs
		Laddaren fungerar inte		Kontrollera om den röda fellampan för batterispänning och laddningsström är släckt	Byt ut laddaren
2 blinkningar med paus●●	Drivmotorn är urkopplad	Motoranslutningen är dålig	Motorn fungerar inte	Kontrollera alla anslutningar och ledningar mellan motorn och styrsystemet	Dra åt lösa anslutningar och byt ut skadade komponenter
		Motorn är urkopplad
		TCO har aktiverats (TCO, överhettningsskydd)
		Motorn har en öppen krets
3 blinkningar med paus●●●	Drivmotorkablaget har utlössts	Motorn har kortslutning till ett batteri	Motorn fungerar inte	Kontrollera alla anslutningar och ledningar mellan motorn och styrsystemet
4 blinkningar med paus●●●●	Batteriet är spärrat	Batteriets laddningsnivå har sjunkit under spärmivån och styrsystemet spärrar maskinfunktionerna	Maskinfunktionerna är inte tillgängliga	Kontrollera om den röda fellampan för batterispänning och laddningsström är släckt	Ladda batterierna omedelbart
				Kontrollera spänningen för varje enskilt batteri för att hitta den defekta enheten (minst 10,5 V)
6 blinkningar med paus●●●●●●	Laddaren är ansluten	Styrenheten är spärrad så att maskinen inte kan köras. Det kan bero på att batteriladdaren är ansluten	Maskinfunktionerna är inte tillgängliga	Ta bort laddaren när maskinen ska användas
8 blinkningar med paus●●●●●●●●	Styrsystemet har löst ut	Indikerar att styrsystemet har löst ut	Maskinfunktionerna är inte tillgängliga	Kontrollera alla anslutningar och ledningar	Dra åt lösa anslutningar och byt ut skadade komponenter
9 blinkningar med paus●●●●●●●●	Broms avaktiverad eller fungerar inte	Dåliga bromsanslutningar Bromsen har funktionsfel eller är inaktiverad	Drivningen är inaktiverad	Kontrollera bromskablarna och bromsspaken	Byt ut bromsen eller kablaget vid behov Koppla till bromsen genom att använda bromsspaken
10 blinkningar med paus●●●●●●●●●●	Hög batterispänning	Dåliga anslutningar mellan batteriets styrenhet och drivmotorn	Maskinfunktionerna är inte tillgängliga	Kontrollera varje batterispänning separat för att säkerställa att spänningen är < 14 V
				Kontrollera anslutningarna till styrsystemets batterier och drivmotorn
				Kontrollera att batteripaketets sammanlagda spänning är < 28 volt

Ota yhteys huoltoon

Laddningskabel: H05VV-F 3-kärna x 1,0 mm²

Batteriladdare: 100–240 V (50/60 Hz)

DC-utleverans: 25,6 V DC, 20 A

KOMPONENT INTERVALL KONTROLLERA

Klassifi ceringsetiket
1 Virksomhedens navn og adresse
2 Maskinbeskrivelse
3	Forsyningsstrøm/spænding/veksel-strøm/frekvens
4 Opladerudgang
5 Batterispænding
6 Støjniveau
7 Hånd/arm-vibration
8 Vægt (klar til brug)
9 IP-klassifi cering
10 Maks. hældning
11 QR-kode
12 WEEE-logo/-godkendelsesmærke
13 SKU/vare
14 Maskinens år/uge-serienummer
15 Helkropsvibration

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model ****/*** Supply ***A ~ **- ***V ~ * - ***Hz Charger Output ***W Battery Voltage **V = == Noise Emission ≤ **.**dB(A) HAV *.* m/s² WBV *.* m/s² RTU XXX kg IPX* Name and address of EU Importers to manual Disconnect the supply before making or breaking connections to the battery Débrancher alimentation avant de brancher ou débrancher la batterie Skul/Part ***** 0000000000 14

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg Model: ********/*** RTU: ***.kg 2 8

WEEE-lovgivning (aff ald af elektrisk og elektronisk udstyr)

I henhold til det europæiske direktiv 2012/19/EU om aff ald af elektrisk og elektronisk udstyr og implementering af direktivet i national lovgivning.

Skure- og tørremaskiner, der ikke længere er brugsegnede, skal skilles ad, indsamles og sendes til genvinding på en miljøvenlig måde.

PV (personlige værnemidler), der kan være påkrævet til visse opgaver.

Høreværn Sikkerhedsfodtøj Hovedværn Beskyttelseshandsker
Beskyttelse mod støv/allergifremkaldende stoff er	∅jenbeskyttelse Beskyttelsesbeklædning		Refl eksjakke	Vådt gulv-advarselsskilt

Bemærk: Der skal foretages en risikovurdering for at bestemme, hvilke personlige værnemidler der bør anvendes.

Kritiske sikkerhedskomponenter:

Opladningsledninger: H05VV-F 3-leder x 1,0 mm2

Batterioplader: 100 V-240 V (50-60 Hz)

Jævnstrømseff ekt: 25,6 VDC, 20 A

KOMPONENT INTERVAL EFTERSE FOR

Batteriopladerledning DAGLIGT	Ridser, revner, fl ækning, blotlagte ledere
Børster DAGLIGT Børsteskade eller -slitage eller slitage på drevkrave
Svaberliste F∅R HVER BRUG Slitage, revner, fl ækning
Filtre F∅R HVER BRUG Tilstopning og fremmedlegemer
Tanke EFTER HVER BRUG Skyl spildevandsstanken efter brug

Som med alt elektrisk udstyr skal der altid udvises omhu og opmærksomhed under brug. Det skal også sikres, at rutinemæssig og forebyggende vedligeholdelse udføres regelmæssigt for at garantere sikker drift. Operatører skal have fyldestgørende instruktioner om korrekt anvendelse af denne maskintype.

Manglende påkrævet vedligeholdelse, herunder udskiftning af dele i henhold til den korrekte standard, kan betyde, at udstyret ikke er sikkert, og producenten fralægger sig ethvert ansvar i denne henseende.

Ved bestilling af reservedele skal modelnummeret/serienummeret, der er specificeret på klassificeringspladen, altid oplyses.

Må ikke bruges til rengøring på overflader med en hældning, der overskrider hældningen markeret på maskinen. Undgå pludselige opbremsninger på ramper eller stigninger. Undgå skarpe sving. Kør langsomt ned ad ramper. Rengør kun ved at køre ned ad rampen

Dette apparat er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

Brug kun de børster, der leveres med apparatet, eller dem, der er specifi ceret i betjeningsvejledningen.

Brug af andre børster kan forringe sikkerheden.

Der fås et helt sortiment af børster og tilbehør til dette produkt.

Brug kun børster eller rondeller, som er egnede til korrekt drift af maskinen til den specifi ikke opgave, der udføres.

Det er yderst vigtigt, at dette udstyr er korrekt monteret og betjenes i overensstemmelse med gældende sikkerhedsbestemmelser.

Når udstyret er i brug, skal det altid sikres, at alle nødvendige forholdsregler tages for at garantere sikkerheden for operatøren og alle andre personer, der kan blive berørt.

Bær skridsikkert fodtøj, når der skures. Brug åndedrætsværn i støvede omgivelser.

Maskinen skal frakobles ledningsnettet, inden der foretages rengøring, servicering eller vedligeholdelse, og når der udskiftes reservedele, eller når maskinen konverteres til en anden funktion.

For at forhindre uautoriseret brug af maskinen, skal afbryderknappen fjemes efter brug.

Maskiner, der efterlades uden opsyn, skal sikres mod utilsigtede bevægelser.

Læs producentens anvisninger ved anvendelse af rengøringsmidler og andre væsker.

FORSIGTIG

Denne maskine er ikke beregnet til opsamling af sundhedsskadeligt støv.

Denne maskine må ikke opbevares udendørs eller i våde omgivelser.

Denne maskine er kun beregnet til indendørs brug.

BEMÆRKNINGER: Denne maskine er beregnet til erhvervsbrug, f.eks. på hoteller, skoler, hospitaler, fabrikker, forretninger, kontorer og udlejningsvirksomheder. Dette produkt overholder kravene i IEC 60335-2-72

DU SKAL

• Sørge for, at kun kompetente personer pakker maskinen ud/monterer den.
• Holde maskinen ren.
• Holde børsterne i god stand.
• Straks udskifte slidte eller beskadigede dele.
• Sørge for regelmæssigt at undersøge strømledningen for skader, såsom revner eller ældning. Hvis der konstateres skader, skal ledningen udskiftes før yderligere brug.
  Sørge for kun at udskifte strømledningen med den korrekte reservedel, der er godkendt af Numatic.
• Sørge for, at arbejdsområdet er frit for forhindringer og/eller mennesker.
• Sørge for, at arbejdsområdet er velbelyst.
• Sørge for først at feje området, der skal rengøres.

ĐU MÅ IKKE

• Bruge damprensere eller højtryksvaskere til rengøring af maskinen eller bruge den i regn.
• Tillade, at reparationer udføres af uerfarne personer. Tilkald en eksperter.
• Efterlade børstepuden på maskinen, når den ikke er i brug.
• Lade maskinen blive anvendt af operatører, der er uerfarne eller uautoriserede eller ikke er korrekt oplæte.
• Bruge maskinen, uden at tankene er placeret korrekt på maskinen, som vist i vejledningen.
• Forvente, at maskinen er problemfri og driftssikker, medmindre den vedligeholdes korrekt.
• Lade vandopløsningerne trænge ind i batteriet.
• Løfte eller trække maskinen ved driftsudløserne – brug håndtaget.
• Fjerne håndtaget fra maskinen, medmindre den er til service eller reparation.

LÆS VEJLEDNINGEN F∅R BRUG

Forholdsregler ved arbejde med batterier

1. Bær altid beskyttelsesbeklædning, f.eks. visir, handsker og overalls ved arbejde med batterier.
2. Når det er muligt, skal opladning altid foregå i et korrekt indrettet og godt ventileret område.
   Ryg ikke, og undgå åben ild i opladningsområdet.
3. Fjern eventuelle metalgenstande fra hænder, håndled og hals, f.eks. ringe, kæder o.l., før der arbejdes med et batteri.
4. Anbring aldrig værktøj eller metalgenstande oven på batteriet.
5. Når opladning er gennemført, skal der afbrydes fra lysnettet.
6. Batterierne skal fjernes fra maskinen, før den skrottes.
7. Maskinen skal frakobles strømforsyningen, inden batteriet fjernes.
8. Sådan fjernes batterierne: Afbryd maskinen fra strømforsyningen (hvis den oplader), og sørg for, at batterierne er slået fra vha. den knap, der er placeret øverst på batteriet. Kobl slangerne fra udskiller og tanke.
   Fjern udskiller og tanke. Skru batteristropperne af, og fjern dem.
   Frigør batteriklemmerne, og fjern dem. Fjern batterierne.
9. Batterierne skal bortskaff es på sikker vis i henhold til lokale bestemmelser.
10. Udskift kun batterierne med ægte Numatic-batterier.
11. Lad ikke batterierne blive helt afl adet, da der ellers er risiko for, at de ikke kan genoplades.
    Batterierne må ikke afl ades til under 22,5 volt med 10 A.
12. Lad ikke ét batteri blive afl adet uafhængigt af det andet.
13. Bland ikke batterier fra forskellige maskiner.
14. De batterier, der er monteret på dette produkt, er af typen litium-ion (Li-ion), litium-jernfosfat (LFP).
    Montering af enhver anden type batteri kan udgøre en sikkerhedsrisiko.
15. Sluk for batteriet vha. den øverste ON/OFF-knap før rengøring eller vedligeholdelse.

Batteripleje

1. Batteriopbevaring:
   a. Batterierne skal opbevares på et tørt, plant og rent sted, der ikke overstiger temperaturområdet 15 °C-25 °C.
   b. Batterierne skal oplades helt hver 6. måned under opbevaring eller hvis batterispændingen falder til 25 V.
   c. Batterierne skal tages i brug inden for 12 måneder efter fremstillingsdatoen. I modsat fald falder kapaciteten ved brug.
   (batteriets datokode) -

ZP19006F YYW W0 0001

Serienummer Produktionsuge Produktionsår

Hvis et batteri ikke vil tændes (ON) og den grønne LED på toppen ikke lyser, er der opstået uoprettelig beskadigelse. I denne tilstand må et batteri ikke tages i brug og skal bortskaff es i henhold til lokale retningslinjer fra myndighederne.

1. Under brug:

a. Batterierne skal genoplades efter hver brug, uanset maskinens driftstid.

b. Hvis maskinen skal henstå ubrugt i længere tid, skal du gøre følgende:

i. Oplad batterierne helt.

ii. Lad ikke batterier henstå ubrugt i mere end 6 måneder.

i. Oplad batterierne helt. ii. Lad ikke batterier henstå ubrugt i mere end 6 måneder.

Dagligt

Hold maskinen ren.

Sørg for, at børster/puder/svaber/fi ltre er i god stand.

Kontrollér, om der er slidte eller beskadigede dele, og udskift dem øjeblikkeligt.

Tøm og skyl spildevandstanken efter hver brug.

Opbevar maskinen med børsteskjoldet fastgjort i hævet position.

Ugentligt – som dagligt og desuden:

Kontrollér gulvenhedens lister for slitage, og tør dem af.

Rengør udskillerenheden, inklusive fi Iter, og kontrollér forseglingens stand.

Skyl systemet igennem med rent vand, og rengør fi ltrene.

Batterier

Batterierne skal altid genoplades efter brug.

Oplad i mindst 4 timer. Lad batteriet stå til opladning natten over mindst én gang om måneden.

Når batteriet er fuldt opladet, forlænges dets levetid.

PART NO.	BRUSHES	PART NO.	SIDE SKIRTS
918292	300MM TEN-TEC “OCTO” BRUSH - CODE RED 206947 SPLASH SKIRT
606151 300MM OCTO NYLOSCRUB BRUSH		PART NO.	HOSES
606153	300MM OCTO LONGLIFE BRUSH (GREEN)	908990	DUMP HOSE 1100MM X ∅38MM (TOP TANK)
606327 300MM OCTO LONGLIFE BRUSH (RED) 900901			HOSE CLOSURE REPLACEMENT (35MM-38MM STRETCH HOSE)
606406	300MM PADLOC OCTO DRIVE BOARD	908821	SUCTION HOSE 1700MM X ∅38MM
900719 300MM NULOC OCTO DRIVE BOARD 237718 HOSE GUIDE
PART NO.	FLOOR TOOL 213060 VAC HOSE 1060MM X ∅38MM
904694	850 TWINTEC ALUMINIUM FLOOR TOOL (38MM HOSE,RED TRIM, SERILOR BLADES)	903977	DUMP HOSE ASSEMBLY C/W RED HOSE CAP (BOTTOM TANK)
900520	ALUMINIUM 850 FLOOR TOOL. REPLACEMENT SERILOR GREEN POLYURETHANE BLADES	237754 35-38MM BLACK HOSE CLIP
PART NO.	KEYS 901916 28MM HOSE CLIP
907208	SPARE SET OF KEYS (010K95, FOR 020SCA1/907149)	PART NO.	GENERAL
PART NO.	FUSES 908342 TANK FILTER (RED)
916942	TVL SPARE FUSE PACK	904197	RED BOTTOM TANK FILLING FILTER
PART NO.	SEAT COVER 904198 RED FILLER CAP
280001	RIDE-ON SEAT COVER	206953	FLOOR TOOL DETENT PIN
PART NO.	STRAINER/FILTER	909396	FLOAT BASKET FILTER
208888 EXTENDED STRAINER		PART NO.	CHARGING LEAD
208890	EXTENDED STRAINER CLEAR BOWL	221079	YELLOW CABLE EURO TYPE CHARGING LEAD
208830	STRAINER GASKET	220386	UK TYPE CHARGING LEAD
208889 EXTENDED STRAINER 50 MESH SCREEN
TEILE-NR.	BÜRSTEN	TEILE-NR.	SEITLICHE SCHÜRZEN
918292	TEN-TEC- OKTO BÜRSTE 300 MM	206947	SPRITZSCHUTZSCHÜRZE
606151 300 MM OKTO-NYLOSCRUB-BÜRSTE		TEILE-NR.	SCHLÄUCHE
606153 300 MM OKTO-LONGLIFE-BÜRSTE (GRÜN) 908990			ABLASSSCHLAUCH 1100 MM X ∅38 MM (OBERER TANK)
606327 300 MM OKTO-LONGLIFE-BÜRSTE (ROT) 900901			SCHLAUCHVERSCHLUSSERSATZ (STRETCH-SCHLAUCH 35 – 38 MM)
606406	300 MM PADLOC-OKTO-MONTAGEPLATTE	908821	SAUGSCHLAUCH 1700 MM X ∅38 MM
900719	300 MM NULOC-OKTO-MONTAGEPLATTE	237718	SCHLAUCHFÜHRUNG
TEILE-NR.	ABSTREIFER 213060 SAUGSCHLAUCH 1060 MM X ∅38 MM
904694	850 TWINTEC ALUMINIUM-ABSTREIFER (SCHLAUCH 38 MM, ROTE TRIMMUNG, SERILOR-BLÄTTER)	903977	ABLASSSCHLAUCH-BAUGRUPPE C/W ROTE SCHLAUCHKAPPE
900520	850 ALUMINIUM-ABSTREIFER, GRÜNE SERILOR-ERSATZBLÄTTER AUS POLYURETHAN	237754	SCHWARZE SCHLAUCHKLEMME 35–38 MM
TEILE-NR.	SCHLÜSSEL 901916 SCHLAUCHKLEMME		28 MM
907208	ERSATZSCHLÜSSEL (010K95, FÜR 020SCA1/907149)	TEILE-NR.	ALLGEMEIN
TEILE-NR.	SICHERUNGEN 908342 TANKF LTER (ROT)
916942 TVL-ERSATZSICHERUNGSPAKET 904197			ROTER EINFÜLLFILTER FÜR DEN UNTEREN TANK
TEILE-NR.	SITZABDECKUNG 904198 ROTE EINFÜLLKAPPE
280001	AUFSITZ-SITZABDECKUNG	206953	ABSTREIFER-HALTESTIFT
TEILE-NR.	SIEB/FILTER 909396 SCHWIMM-KORBFILTER
208888 ERWEITERTES SIEB		TEILE-NR.	LADEKABEL
208890	ERWEITERTE SIEBREINIGUNGSSCHALE	221079	GELBES KABEL EUROTYP LADEKABEL
208830	SIEBDECKEL	220386	LADEKABEL TYP GROSSBRITANNIEN
208889 ERWEITERTES SIEB 50 MASCHENSIEB
N° DERÉF.	BROSSES	N° DERÉF.	JUPES LATÉRALES
918292	BROSSE OCTO TEN-TEC 300 MM	206947	JUPE SPLASH
606151	BROSSE OCTO NYLOSCRUB 300 MM	N° DERÉF.	TUYAUX
606153	BROSSE OCTO LONGLIFE 300 MM (VERTE) 908990		TUYAU DE VIDANGE 1100 MM X ∅38MM(RÉSERVOIR SUPÉRIEUR)
606327	BROSSE OCTO LONGLIFE 300 MM (ROUGE) 900901		FERMETURE DE TUYAU DE RECHANGE(TUYAU EXTENSIBLE 35 MM-38 MM )
606406	PLATEAU D'ENTRAÎNEMENT PADLOC OCTO 300 MM	908821	TUYAU D'ASPIRATION 1700 MM X ∅38 MM
900719	PLATEAU D'ENTRAÎNEMENT NULOC OCTO 300 MM	237718	GUIDE DE TUYAU
N° DERÉF.	SUCEUR 213060 TUYAU D'ASPIRATION		1060 MM X ∅38 MM
904694	SUCEUR TWINTEC 850 EN ALUMINIUM(TUYAU DE 38 MM, GARNITURE ROUGE,RACLETTES SERILOR)	903977	ENSEMBLE TUYAU DE VIDANGE AVECCAPUCHON ROUGE
900520	SUCEUR 850 EN ALUMINIUM. RACLETTESSERILOR VERTES DE REMPLACEMENT EN POLYURÉTHANE	237754	COLLIER DE SERRAGE NOIR DE 35-38 MM
N° DERÉF.	CLÉS 901916 COLLIER DE SERRAGE		DE 28 MM
907208	DOUBLES DE CLÉS (010K95, POUR 020SCA1/907149)	N° DERÉF.	DIVERS
N° DERÉF.	FUSIBLES 908342 FILTRE DE RÉSERVOIR (ROUGE)
916942	ENSEMBLE DE FUSIBLES TVL DE RECHANGE	904197	FILTRE DE REMPLISSAGE DE RÉSERVOIR À FOND ROUGE
N° DERÉF.	HOUSE DE SIÈGE 904198 BOUCHON DE REMPLISSAGE ROUGE
280001	HOUSE DE SIÈGE D'AUTOLAVEUSE	206953	GOUPILLE DE FIXATION DE SUCEUR
N° DERÉF.	CRÉPINE/FILTRE 909396 PANIER-FILTRE À		FLOTTEUR
208888	CRÉPINE ÉLARGIE	N° DERÉF.	CÂBLE DE CHARGE
208890	CUVE TRANSPARENTE POUR LA CRÉPINE ÉLARGIE	221079	CÂBLE DE CHARGE JAUNE DE TYPE EUROPÉEN
208830	JOINT DE CRÉPINE	220386	CÂBLE DE CHARGE DE TYPE BRITANNIQUE
208889	GRILLE À MAILLE 50 POUR LA CRÉPINE ÉLARGIE
ONDERDEELNR. BORSTELS ONDERDEELNR. SPATSCHERMEN
918292	OCTO TEN-TEC-BORSTEL 300 MM	206947 SPATSCHERM
606151 OCTO	NYLOSCRUB-BORSTEL 300 MM	RDEELNR. SLANGEN
606153	OCTO LONGLIFE-BORSTEL 300 MM (GROEN)	908990	AFVOERSLANG 1100MM X ∅38MM (BOVENSTE TANK)
606327	OCTO LONGLIFE-BORSTEL 300 MM (ROOD)	900901	SLANGAFDICHTING VERVANGING (FLEXIBELE SLANG 35 MM - 38 MM)
606406	SCHIJFPLAAT PADLOC OCTO (300 MM)	908821 ZUIGSLANG 1700 MM X ∅ 38 MM
900719	SCHIJFPLAAT NULOC CCTO 300 MM	237718	HANDLEIDING VOOR SLANGEN
ONDERDEELNR.	VLOERELEMENT	213060	ZUIGSLANG 1060 MM X ∅ 38 MM
904694	850 TWINTEC ALUMINIUM VLOERELEMENT (38MM SLANG, RODE RAND, SERILOR WISSERS)	903977	AFVOERSLANGMONTAGE MET RODE DOP
900520	ALUMINIUM 850 VLOERELEMENT VERVANGING SERILOR GROEN POLYURETHANE WISSERS	237754 ZWARTE SLANGKLEM 35-38 MM
ONDERDEELNR. SLEUTELS 901916 SLANGKLEM 28 MM
907208	RESERVESLEUTELS (010K95, VOOR 020SCA1/907149)	ONDERDEELNR. ALGEMEEN
ONDERDEELNR.	ZEKERINGEN	908342	TANKFILTER (ROOD)
916942	TVL RESERVEZEKERINGEN	904197	RODE FILTER VOOR HET VULLEN VAN DE ONDERSTE TANK
ONDERDEELNR.	ZETELAFDEKKING	904198	RODE VULDOP
280001	RIDE-ON ZETELAFDEKKING	206953	VLOERELEMENT DRUKPIN
ONDERDEELNR.	ZEEF/FILTER	909396	DRIJVEND FILTERMANDJE
208888	VERLENGDE ZEEF	ONDERDEELNR.	LAADSNOER
208890	VERLENGDE ZEEF DOORZICHTIGE BAK	221079 GELE	LAADKABEL EUROPEES TYPE
208830	ZEEFPAKKING	220386	LAADKABEL VK TYPE
208889 VERLENGDE ZEEF MAASWIJDTE 50
REFERÊNCIA	ESCOVAS REFERÊNCIA ABAS LATERAIS
918292	ESCOVA OCTO TEN-TEC DE 300 MM	206947	ABA ANTI-SALPICOS
606151 ESCOVA OCTO NYLOSCRUB DE 300 MM		RÊNCIA MANGUEIRAS
606153	ESCOVA OCTO DE LONGA DURAÇÃO DE 300 MM (VERDE)	908990	MANGUEIRA DE DESCARGA 1100 MM X ∅38 MM (DEPÓSITO SUPERIOR)
606327	ESCOVA OCTO DE LONGA DURAÇÃO DE 300 MM (VERMELHO)	900901	SUBSTITUIÇÃO DE FECHO DA MANGUEIRA (MANGUEIRA ELÁSTICA DE 35 MM-38 MM)
606406	PLACA DE ACIONAMENTO PADLOC OCTO DE 300 MM	908821	MANGUEIRA DE ASPIRAÇÃO 1700 MM X ∅38 MM
900719	PLACA DE ACIONAMENTO NULOC OCTO DE 300 MM	237718 GUIA	DE MANGUEIRA
REFERÊNCIA	FERRAMENTA DE PISO 213060		MANGUEIRA DE VÁCUO 1060 MM X ∅38 MM
904694	FERRAMENTA DE PISO EM ALUMÍNIO 850 TWINTEC (MANGUEIRA DE 38 MM, REVESTIMENTO EM VERMELHO, LÂMINAS SERILOR)	903977	CONJUNTO DE MANGUEIRA DE DESCARGA INCLUI TAMPA DE MANGUEIRA EM VERMELHO
900520	FERRAMENTA DE PISO EM ALUMÍNIO 850. LÂMINAS SERILOR DE POLIURETANO VERDE PARA SUBSTITUIÇÃO	237754	COTOVELO DA MANGUEIRA EM PRETO DE 35-38 MM
REFERÊNCIA	CHAVES 901916 COTOVELO DA MANGUEIRA	28 MM
907208	CONJUNTO DE CHAVES SOBRESSELENTES (010K95, PARA 020SCA1/907149)	REFERÊNCIA GERAL
REFERÊNCIA	FUSÍVEIS	908342	FILTRO DO DEPÓSITO (VERMELHO)
916942	CONJUNTO DE FUSÍVEIS SOBRESSELENTES TVL	904197	FILTRO DE ENCHIMENTO DO DEPÓSITO INFERIOR VERMELHO
REFERÊNCIA	COBERTURA DO BANCO	904198	TAMPA DE ENCHIMENTO VERMELHA
280001	COBERTURA DO BANCO RIDE-ON	206953	PINO DE RETENÇÃO DA FERRAMENTA DE PISO
REFERÊNCIA	FILTRO	909396	CESTO FILTRANTE FLUTUANTE
208888	FILTRO ALARGADO	REFERÊNCIA	CABO DE CARREGAMENTO
208890	COPO TRANSPARENTE DO FILTRO ALARGADO	221079	CABO DE CARREGAMENTO TIPO EURO, AMARELO
208830	JUNTA DO FILTRO	220386	CABO DE CARREGAMENTO TIPO RU
208889	FILTRO ALARGADO COM MALHA DE 50
N. PARTE	SPAZZOLE N. PARTE RIPARI LATERALI
918292	SPAZZOLA OCTO TEN-TEC DA 300 MM	206947	RIPARO ANTISPRUZZI
606151	SPAZZOLA OCTO NYLOSCRUB DA 300 MM	N. PARTE	FLESSIBILI
606153	SPAZZOLA OCTO LONGLIFE (VERDE) DA 300 MM	908990	FLESSIBILE DI SCARICO 1100 MM X ∅38 MM (SERBATOIO SUPERIORE)
606327	SPAZZOLA OCTO LONGLIFE (ROSSA) DA 300 MM	900901	RICAMBIO CHIUSURA FLESSIBILE (TUBO ESTENSIBILE 35 MM-38 MM)
606406	SCHEDA DI COMANDO PADLOC OCTO DA 300 MM	908821	FLESSIBILE DI ASPIRAZIONE 1700 MM X ∅38 MM
900719	SCHEDA DI COMANDO NULOC OCTO DA 300 MM	237718 G	UIDA FLESSIBILE
N. PARTE	TERGIPAVIMENTO 213060		FLESSIBILE DI ASPIRAZIONE 1060 MM X ∅38 MM
904694	TERGIPAVIMENTO ALLUMINIO TWINTEC 850 (FLESSIBILE 38 MM, FINIZIONE ROSSA, LAME SERILOR)	903977	COMPLESSIVO FLESSIBILE DI SCARICO CON TAPPO ROSSO
900520	RICAMBIO TERGIPAVIMENTO ALLUMINIO 850 LAME IM POLIURETANO VERDI SERILOR	237754	FERMATUBI NERO PER FLESSIBILE 35-38 MM
N. PARTE	CHIAVI	901916	FERMATUBI PER FLESSIBILE 28 MM
907208	SET CHIAVI DI RICAMBIO (010K95, PER 020SCA1/907149)	N. PARTE	GENERALE
N. PARTE	FUSIBILI	908342	FILTRO SERBATOIO (ROSSO)
916942 R	CAMBIO PACCO FUSIBILI TVL 904197		FILTRO DI RIEMPIMENTO SERBATOIO INFERIORE ROSSO
N. PARTE	COPRISEDILE	904198	TAPPO BOCCHETTONE RIEMPIMENTO ROSSO
280001	COPRISEDILE PER SEDILE CON UOMO A BORDO	206953	PERNI DI RITEGNO TERGIPAVIMENTO
N. PARTE	FILTRO	909396	FILTRO A CESTELLO GALLEGGIANTE
208888	FILTRO ESTESO	N. PARTE	CAVO DI RICARICA
208890	COPPA TRASPARENTE FILTRO ESTESO	221079	CAVO DI RICARICA GIALLO TIPO EURO
208830	GUARNIZIONE FILTRO	220386	CAVO DI RICARICA TIPO UK
208889 RETE 50 FILTRO ESTESO
N.O DE ARTÍCULO	CEPILLOS	N.O DE ARTÍCULO	FALDONES LATERALES
918292	CEPILLO OCTO TEN TEC DE 300 MM	206947	FALDÓN ANTISALPICADURA
606151 CE	PELLO OCTO NYLOSCRUB DE 300 MM	N.O DE ARTÍCULO	TUBOS
606153	CEPILLO OCTO LONGLIFE DE 300 MM (VERDE)	908990	TUBO DE VACIADO DE 1100 MM X ∅38 MM (DEPÓSITO SUPERIOR)
606327	CEPILLO OCTO LONGLIFE DE 300 MM (ROJO)	900901	CIERRE DE TUBO DE REPUESTO (TUBO EXTENDIBLE DE 35 MM-38 MM)
606406	PLATO IMPULSOR PADLOC OCTO DE 300 MM	908821	TUBO DE ASPIRACIÓN DE 1700 MM X ∅38 MM
900719	PLATO IMPULSOR PADLOC OCTO DE 300 MM	237718 GUÍA DE TUBO
N.O DE ARTÍCULO	BOQUILLA DE ASPIRACIÓN 213060		TUBO DE ASPIRACIÓN DE 1060 MM X ∅38 MM
904694	BOQUILLA DE ASPIRACIÓN DE ALUMINIO TWINTEC 850 (TUBO DE 38 MM, DETALLES ROJOS, GOMAS SERILOR)	903977	TUBO DE VACIADO JUNTO CON CAPUCHÓN DE TUBO ROJO (DEPÓSITO INFERIOR)
900520	GOMAS DE POLIURETANO VERDES MARCA SERILOR DE REPUESTO PARA BOQUILLA DE ASPIRACIÓN DE ALUMINIO 850	237754	ABRAZADERA DE TUBO NEGRA DE 35-38 MM
N.O DE ARTÍCULO	LLAVES 901916 ABRAZADERA DE TUBO DE 28 MM
907208	JUEGO DE LLAVES DE REPUESTO (010K95, PARA 020SCA1/907149)	N.O DE ARTÍCULO	ARTÍCULOS GENERALES
N.O DE ARTÍCULO	FUSIBLES 908342 FILTRO DE DEPÓSITO (ROJO)
916942	PAQUETE DE FUSIBLES DE REPUESTO PARA TVL	904197	FILTRO ROJO DE LLENADO DEL DEPÓSITO INFERIOR
N.O DE ARTÍCULO	FUNDA DE ASIENTO 904198 TAPÓN ROJO DE LLENADO
280001 FUNDA DE ASIENTO 206953			PASADOR DE RETENCIÓN DE BOQUILLA DE ASPIRACIÓN
N.O DE ARTÍCULO	COLADOR/FILTRO 909396 FILTRO TIPO CESTA DE FLOTADOR
208888 COLADOR LARGO		N.O DE ARTÍCULO	CABLE DE CARGA
208890	RECIPIENTE TRANSPARENTE DEL COLADOR LARGO	221079	CABLE DE CARGA AMARILLO PARA EUROPA
208830 JUNTA DE COLADOR 220386 CABLE DE CARGA PARA REINO			UNIDO
208889 TAMIZ DE MALLA 50 DEL COLADOR LARGO
NR KAT. SZCZOTKI NR KAT. OSŁONY BOCZNE
918292	SZCZOTKA OCTO TEN-TEC 300 MM	206947	OSŁONA ANTYBRYZGOWA
606151	SZCZOTKA OCTO NYLOSCRUB 300 MM	NR KAT.	WEŻE
606153	SZCZOTKA OCTO LONGLIFE (ZIELONA) 300 MM	908990	WĄŻ SPUSTOWY 1100MM X ∅38MM (ZBIORNIK GÓRNY)
606327	SZCZOTKA OCTO LONGLIFE (CZERWONA) 300MM	900901	WYMIANA ZACISKU WEŻA (35MM-38MM WĄŻ ELASTYCZNY)
606406	PŁYTA PADLOC OCTO DRIVE 300MM	908821	WĄŻ SSĄCY 1700MM X ∅38MM
900719	PŁYTA NULOC OCTO DRIVE 300MM	237718	PROWADNICA WEŻA
NR KAT.	SSAWA	213060	WĄŻ SSĄCY 1060MM X ∅38MM
904694	SSAWA ALUMINIOWA 850 TWINTEC (WĄŻ 38MM, CZERWONE WYKOŃCZENIE, PIÓRA SERILOR)	903977	ZESPÓŁ WEŻA SPUSTOWEGO C/W CZERWONY KOŁPAK NA WĄŻ (ZBIORNIK DOLNY)
900520	SSAWA ALUMINIOWA 850. WYMIENNE ZIELONE PIÓRA POLIURETANOWE SERILOR	237754 CZARNY ZACISK WEŻA 35-38MM
NR KAT.	KLUCZYKI	901916	ZACISK WEŻA 28MM
907208	ZAPASOWY ZESTAW KLUCZYKÓW (010K95, FOR 020SCA1/907149)	NR KAT. INFORMACJE OGÓLNE
NR KAT.	BEZPIECZNIKI	908342	FILTR ZBIORNIKA (CZERWONY)
916942	ZESTAW ZAPASOWYCH BEZPIECZNIKÓW TVL	904197	CZERWONY FILTR NAPEŁNIAJACY ZBIORNIKA DOLNEGO
NR KAT.	POKRYCIE SIEDZENIA	904198	CZERWONY KOREK WLEWOWY
280001	POKRYCIE SIEDZENIA MASZYNY SAMOJEZDNEJ	206953 KOŁEK ZACZEPOWY SSAWY
NR KAT.	FILTR	909396	FILTR KOSZYKOWY
208888	ROZSZERZONY FILTR	NR KAT.	KABEL DO ŁADOWANIA
208890	MISKA PRZEZROCZYSTA ROZSZERZONEGO FILTRA	221079	ŻÓŁTY PRZEWÓD DO ŁADOWANIA TYPU EURO
208830	USZCZELKA FILTRA	220386	PRZEWÓD DO ŁADOWANIA TYPU UK
208889 OŚŁONA SIATKI 50, ROZSZERZONY FILTR
ARTIKELNR	BORSTAR ARTIKELNR SIDOKJOLAR
918292 300	MM OCTO TEN-TEC-BORSTE 206947 STÄNKSKYDD
606151	300 MM OCTO NYLOSCRUB-BORSTE	ARTIKELNR	SLANGAR
606153 300	MM OCTO LONGLIFE-BORSTE (GRÖN) 908990		TÖMNINGSSLANG 1 100 MM X ∅ 38 MM (TANKENS OVANSIDA)
606327 300	MM OCTO LONGLIFE-BORSTE (RÖD) 900901		BYTE AV SLANGHÖLJE (35–38 MM STRETCHSLANG)
606406	300 MM PADLOC OCTO-DRIVPLATTA	908821	SUGSLANG 1 700 MM X ∅ 38 MM
900719	300 MM NULOC OCTO-DRIVPLATTA	237718	SLANGHÄLLARE
ARTIKELNR	GOLVREDSKAP	213060	DAMMSUGARSLANG 1 060 MM X ∅ 38 MM
904694	850 TWINTEC GOLVVERKTYG I ALUMINIUM (38 MM SLANG, RÖD KANT, SERILORBLAD)	903977	TÖMNINGSSLANGSYSTEM MED RÖTT SLANGLOCK (TANKENS UNDERSIDA)
900520	GOLVVERKTYG I ALUMINIUM 850. RESERVDEL SERILOR GRÖNA POLYURETANBLAD	237754 35–	38 MM SVART SLANGKLÄMMA
ARTIKELNR	ENHETER	901916	28 MM SLANGKLÄMMA
907208	EXTRA NYCKELSATS (010K95, FÖR 020SCA1/907149)	ARTIKELNR	ALLMÄNT
ARTIKELNR	SÄKRINGAR	908342	TANKFILTER (RÖTT)
916942	TVL EXTRA SÄKRINGSPAKET	904197	PÄFYLLNINGSFILTER FÖR TANK MED RÖD BOTTEN
ARTIKELNR	SÄTESKLÄDSEL	904198	RÖTT PÄFYLLNINGSLOCK
280001	SÄTESÖVERDRAG	206953	SPÄRRSTIFT FÖR GOLVVERKTYG
ARTIKELNR	SIL/FILTER	909396	FLYTKORGSFILTER
208888	FÖRLÄNGD SIL	ARTIKELNR	LADDNINGSKABEL
208890	FÖRLÄNGD SIL GENOMSKINLIG SKÅL	221079	GUL KABEL AV EURO-TYP MED LADDNINGSKABEL
208830	SILPACKNING	220386	LADDNINGSKABEL AV BRITTISK TYP
208889 SILNÄT FÖR FÖRLÄNGD SIL 50
OSANRO HARJAT OSANRO SIVUHELMAT
918292 OCTO TEN-TEC -HARJA, 300 MM 206947 ROISKE HELMA
606151	OCTO NYLOSCRUB -HARJA, 300 MM	OSANRO	LETKUT
606153 OCTO LONGLIFE -HARJA (VIHREÄ), 300 MM 908990			TYHJENNYSLETKU, 1 100 MM X ∅ 38 MM (YLÄSÄILIÖ)
606327	OCTO LONGLIFE -HARJA (PUNAINEN), 300 MM	900901	LETKUN VAIHTOSULJIN (35–38 MM:N LAAJENNETTAVA LETKU)
606406	PADLOC OCTO -KÄYTTÖLEVY, 300 MM	908821	IMULETKU, 1 700 MM X ∅ 38 MM
900719	NULOC OCTO -KÄYTTÖLEVY, 300 MM	237718	LETKUNOHJAIN
OSANRO	LATTIATYÖKALU	213060	ALIPAINELETKU, 1 060 MM X ∅ 38 MM
904694	ALUMIININEN 850 TWINTEC -LATTIATYÖKALU (38 MM:N LETKU, PUNAINEN REUNUS, SERILOR-LAVAT)	903977	TYHJENNYSLETKUKOKOONPANO, PUNAINEN LETKUN KORKKI (ALASÄILIÖ)
900520	ALUMIININEN 850-LATTIATYÖKALU, VIHREAT POLYUTERAANISET SERILOR-VAIHTOLAVAT	237754 35–38 MM:N MUSTA LETKUN PIDIKE
OSANRO	AVAIMET	901916	28 MM:N LETKUN PIDIKE
907208	VARA-AVAIMET (010K95, MALLIIN 020SCA1/907149)	OSANRO	YLEISET
OSANRO	SULAKKEET	908342	SÄILIÖN SUODATIN (PUNAINEN)
916942	TVL-VARASULAKEPAKETTI	904197	PUNAINEN ALASÄILIÖN TÄYTTÖSUODATIN
OSANRO	ISTUIMEN PÄÄLLINEN	904198	PUNAINEN TÄYTTÖAUKON KORKKI
280001	PÄÄLTÄAJETTAVAN KONEEN ISTUIMEN PÄÄLLINEN	206953 LATTIATYÖKALUN KIINNITYSTAPPI
OSANRO	SIIVILÄ/SUODATIN	909396	UIMURIKORIN SUODATIN
208888	LAAJENNETTU SIIVILÄ	OSANRO	LATAUSJOHTO
208890 LAAJENNETUN SIIVILÄN KIRKAS KULHO		221079	KELTAINEN LATAUSJOHTO, EUROOPPALAINEN MALLI
208830 SIIVILÄTIIVISTE		220386	LATAUSJOHTO, YHDISTYNEEN KUNINGASKUNNAN MALLI
208889	LAAJENNETUN SIIVILÄN 50 VERKKOSUODATIN
DELNR. B∅RSTER DELNR. SIDESK∅RTER
918292 300 MM OCTO TEN-TEC-B∅RSTE 206947 STÆNKSK∅RT
606151 300 MM OCTO NYLOSCRUB-B∅RSTEANGER
606153 300 MM OCTO LONGLIFE-B∅RSTE (GR∅N) 908990		DRÆNSSLANGE 1.100 MM X ∅ 38 MM (∅VERSTE TANK)
606327 300 MM OCTO LONGLIFE-B∅RSTE (R∅D) 900901		UDSKIFTNING AF SLANGELUKNING (35 MM-38 MM STRÆKSLANGE)
606406	300 MM PADLOC OCTO-DREVPLADE	908821	SUGESLANGE 1700 MM X ∅ 38 MM
900719	300 MM NULOC OCTO-DREVPLADE	237718	SLANGESTYR
DELNR. GULVENHED 213060 VAKUUMSLANGE 1.060 MM X ∅ 38 MM
904694	850 TWINTEC GULVENHED I ALUMINIUM (38 MM SLANGE, R∅D BEKLÆDNING, SERILOR-KLINGER)	903977	DRÆNSSLANGEENHED K/M R∅D SLANGDÆKSEL (NEDERSTE TANK)
900520	850-GULVENHED I ALUMINIUM. GR∅NNE SERILOR-UDSKIFTNINGSKLINGER I POLYURETAN	237754 35-38 MM SORT SLANGEKLEMME
DELNR.	N∅GLER	901916	28 MM SLANGEKLEMME
907208	EKSTRA N∅GLESÆT (010K95, TIL 020SCA1/907149)	DELNR. GENERELT
DELNR.	SIKRINGER	908342	TANKFILTER (R∅DT)
916942	EKSTRA TVL-SIKRINGSPAKKE	904197	R∅DT FILTER TIL PÄFYLDNING AF NEDERSTE TANK
DELNR.	SÆDEBETRÆK	904198	R∅DT PÄFYLDNINGSDÆKSEL
280001	SÆDEBETRÆK	206953	LÅSESTIFT TIL GULVENHED
DELNR.	SIGTE/FILTER	909396	FILTER TIL FLYDEKURV
208888	FORLÆNGET SIGTE	DELNR.	OPLADNINGSLEDNING
208890	FORLÆNGET SIGTE KLAR SKÅL	221079	GUL OPLADNINGSLEDNING, EURO-TYPE
208830	FILTERPAKNING	220386	UK-OPLADNINGSLEDNING
208889 U DVIDET FILTER 50, MASKESIGTE

EN | DE | FR | NL | PT | IT | ES

PL | SV | FI | DA

Det er vigtigt, at du iagttager følgende oplysninger og advarsler!

1. Hvis en kunde ønsker at returnere et batteri til en leverandør efter at have afmonteret det fra produktet, skal der træffes aftale om batteriets afhentning af leverandøren. Fejlbehæftede batterier må ikke returneres pr. almindelig post eller kurér.
2. Hvis et angiveligt defekt batteri ved returnering til en leverandør ELLER hos en kunde viser tegn på skader som følge af stød, vridning, ætsning, løse dele eller lækage, skal der under ingen omstændigheder udføres en tilstandsvurdering. Det skal betragtes som værende defekt, og de beskrevne procedurer fra punkt 6 nedenfor skal følges.
3. Hvis et angiveligt defekt batteri ved returnering til en leverandør ELLER hos en kunde IKKE viser tegn på skader som følge af stød, vridning, ætsning, løse dele eller lækage, kan der udføres en tilstandsvurdering af en faglært vha. en relevant anordning til tilstandsvurdering af batterier.
4. Hvis batteriet viser sig at være defekt, skal de beskrevne procedurer fra punkt 6 nedenfor følges.
5. Der må under ingen omstændigheder udføres yderligere opladningsforsøg. Et defekt batteri må under ingen omstændigheder opbevares indendørs.
6. Det defekte batteri skal være slukket, og alle elektriske terminaler skal være tilstrækkeligt isolerede for at fjerne risikoen for kortslutning. Det defekte batteri kan derefter opbevares i en aflåst beholder beregnet til batteriaffald, som skal være af plastik eller foret med plastik. Beholderen skal derefter anbringes på afstand af bygninger og påføres tydelige afmærkninger og advarsler om, at den indeholder defekte batterier. Batterierne skal afsendes til affaldsbortskaffelse/genanvendelse iht. gældende affaldsregulativer i dit land.

Et eksempel på en affaldsspand til batterikasser langt væk fra bygninger.

2. HÅNDTERING OG OPBEVARING

DA

FARE!

Forkert håndtering kan medføre eksplosion eller brand!

Opbevar batterier utilgængeligt for børn.

• Kun uddannet personale kan reparere batteriet i maskinen.
• Opbevaringstemperaturområde: -10 °C-40 °C.
• Temperaturen må ikke overstige 40 °C.
• Relativt fugtighedsområde: 20 % til 80 %.
• Optimal bevarelse af funktionalitet: 15 °C-25 °C.

ADVARSEL:

• Du må ikke åbne batteriet, skille det ad eller lade det falde ned fra en betydelig højde.
• Beskyt batteriet mod kortslutning – eksplosionsfare!
• Beskyt batteriet mod regn, og nedsænk det ikke i væske – risiko for kortslutning.
• Beskyt batteriet mod direkte sollys, varme og ild.
• Batteriet må ikke brændes – eksplosionsfare!
• Brug ikke defekte eller deformede batterier.
• Brug kun originale Numatic-specifikke apparater til at oplade og aflade batterier.
• Brug udelukkende en ekstern strømforsyning med følgende specifikationer: 100-240 V \~ 6,8 A.

OPBEVARING:

• Gode batterier skal opbevares i et beskyttet område væk fra direkte varme og sollys og skal holdes tørre.
• Temperaturen må ikke overstige 40 °C, men bør helst ikke overstige 25 °C for at opretholde en god batteriydelse.
• Opbevaringsområdet skal have lav luftfugtighed, og må ikke have en støvet eller ætsende atmosfære.
• Et eksempel på et godt beskyttet område er et, der er udstyret med et bur til beskyttelse mod utilsigtede skader ved stød, hvor batterierne opbevares i en beholder, der beskytter mod varme, stød og utilsigtet væskespild.
• Händtering/flytning med gaffeltruck eller palletruck skal altid udføres forsigtigt, så batterierne ikke påføres fysisk skade.
• Hvis et fejlfrit batteri udsættes for mishandling eller skadelige forhold som beskrevet i den medfølgende Instruktionsmanual til batteriet, skal det betragtes som værende defekt, og procedurerne i punkt 1 på omstående side i dette dokument skal følges.

3. FAREIDENTIFIKATION

• Der kan slippe elektrolyt ud af beskadigede batterier. Undgå kontakt.
• Kontakt kan forårsage hudirritation, forbrændinger og kemiske forbrændinger.
• Søg lægehjælp, hvis væske kommer i kontakt med øjnene.
• Undgå at indände dampe, der dannes eller frigives fra batteriet – indeholder ætsende alkaliske elektrolytter.
• Advarsel – Risiko for brand – dette batteri indeholder ingen dele, der kan serviceres af brugeren.

DA

4. F∅RSTEHJÆLPSFORANSTALTNINGER

DA

I tilfælde af kontakt med frigivet elektrolyt eller elektrolytdampe:

• ∅jenkontakt – skyl øjnene i mindst 15 minutter med rigelige mængder rent vand uden at gnide dem, og søg lægehjælp.
• Hudkontakt – vask de berørte områder af huden med rigelige mængder vand og sæbe. Søg lægehjælp, hvis irritationen vedvarer.
• Indånding – sørg for frisk luft, eller indgiv straks ilt, og søg lægehjælp.
• Indtagelse – hvis elektrolytten er blevet indtaget, skal du straks søge lægehjælp.

Oplysninger til læger:

Indeholder kaustiske alkaliske elektrolytter i celler med litium-jernfosfat – INGEN LITIUMMETAL ELLER LITIUMLEGERINGER.

5. BRANDBEKÆMPELSE

DA

• I tilfælde af brand – Hold afstand til de opstående dampe og gasser, og tag vindretningen i betragtning. Hvis det er muligt uden fare, skal batterierne fjernes fra nærheden af branden. Principielt er det muligt at afkøle eller slukke med vand, men dette bør kun udføres af uddannet personale med tilstrækkeligt store mængder vand.
• Hvis risikosituationen er uklar, må der kun slukkes med ABC-pulverslukkere (klasse D-brandslukkere til brande, der involverer metaller, er særligt egnede).
• Brandmænd må kun nærme sig ilden med beskyttelsesbeklædning og uafhængigt åndedrætsværn.
• Når branden er slukket, skal området som regel overvåges (brandvagt) og rengøres af uddannet og passende udstyret personale. Brandrester skal opbevares og bortskaffes korrekt.

6. EKSPONERINGSKONTROL, PERSONLIG BESKYTTELSE

DA

Åndedrætsværn:

• I tilfælde af batteriudluftning, tilvejebringelse af så meget ventilation som muligt. Undgå områder med begrænset plads ved udluftning af batterier.
• Åndedrætsværn er ikke nødvendigt ved normale anvendelsesforhold.

Ventilation:

- Ikke nødvendigt under normale anvendelsesforhold.

Beskyttelseshandsker:

- Ikke nødvendigt under normale anvendelsesforhold.

Andet beskyttelsestøj eller -udstyr:

• Ikke nødvendigt under normale anvendelsesforhold.
• Personlige værnemidler anbefales ved udluftning af batterier: Åndedrætsværn, beskyttelseshandsker, beskyttelsestøj og sikkerhedsglas med sideafskærmninger.

7. UTILSIGTET UDSLIP

DA

Bortskaffelse – Brug beskyttelsestøj og -udstyr, tør op med absorberende tekstil, og bortskaf som farligt affald på indsamlingsstederne for farligt affald i henhold til nationale bestemmelser.

8. DU SKAL

DA

• Kun bruge NUMATIC-batterier sammen med NUMATIC-apparater, og kun oplade dem med NUMATIC-opladere.
• Oplade batteriet før brug.
• Opbevare batteriet utilgængeligt for børn.
• Beskytte det mod regn – må ikke nedsænkes i væske.
• Beskytte det mod direkte sollys, varme og åben ild.
  • Opbevar et batteri, der ikke er i brug, væk fra metalgenstande (f.eks. søm, mønter, smykker).

- Følg producentens anvisninger om bortskaffelse og eventuelle interne retningslinjer for affaldshåndtering.

- Bruge og opbevare batteriet inden for temperaturområdet (som vist i tabellen over temperaturområder).

- For at aktivere/tænde for batteriet skal du holde den øverste knap nede i 6 sekunder eller alternativt oplade batteriet vha. originale Numatic-specifikke opladere.

- Vær opmærksom på risikoen for, at terminaler på det batteridrevne apparat eller batteriet kortsluttes af metalgenstande.

Advarsel: Batteriet må kun oplades med den Numatic-oplader, der leveres sammen med produktet, og der må under INGEN omstændigheder anvendes en alternativ ikke-Numatic-oplader, da der er risiko for alvorlig beskadigelse og brand. Bemærk* «Hvis batterierne udsættes for temperaturer, der overskrider de normale driftsgrænser, vil der ske automatisk nedlukning. Under disse forhold skal batterierne have tid til at akklimatisere sig ved stuetemperatur (18 °C-22 °C) i flere timer, så batteriet kan vågne». vågne».

9. DU MÅ IKKE

DA

• Lægge batteriet i åben ild – eksplosionsfare!
• Oplade eller bruge et defekt, beskadiget eller deformeret batteri.
• Åbne, beskadige eller tabe batteriet.
• Udsætte batteriet for mikrobølger eller højt tryk.
  • Lave broforbindelse mellem batteripolerne (kortslutning) med metalgenstande, da dette kan beskadige batteriet.
• Bruge metalbeholdere til transport af batterier.
• Udsætte batterierne for høje temperaturer, herunder direkte sollys.
• Knuse, åbne eller fysisk misbruge batterierne eller det udstyr, der indeholder dem.

10. DISTRIBUT∅RENS TILBAGETAGELSE/BORTSKAFFELSE

DA

• På grundlag af batteridirektivet påtager producenterne sig ansvaret for finansiering af indsamling, behandling og genanvendelse af batterier, der anvendes i enheder. Med henblik herpå skal batterier afleveres til bortskaffelse i de indsamlingssystemer, der er etableret i henhold til national lovgivning. Det er forbudt at bortskaffe batterier sammen med husholdningsaffald. Batterierne skal indsamles separat i henhold til typen
• Returner batteriet gratis til din NUMATIC-serviceforhandler med henblik på bortskaffelse, eller aflever det til et passende offentligt indsamlingssted.

11. OPLADNING AF BATTERIER

DA

- Opladeren er kun beregnet til brug i den maskine, hvor den er installeret. Opladeren er beregnet til brug sammen med den medfølgende aftagelige netledning. Batteriet kan fungere ved forskellige spændinger uden brugerjustering. Hvis opladeren er beskadiget eller ikke længere oplader, skal du returnere den til servicecenteret.

FORSIGTIG!

• Kontrollér regelmæssigt netledningen for tegn på skader.
• Beskadigede anordninger må ikke anvendes.
• Hvis opladerens strømledning beskadiges, skal den udskiftes med en original NUMATIC-strømledning, der fås hos producenten eller serviceagenten.

12. GARANTI

DA

a. Batterier garanteres som standard i (3 år), forudsat at alle batterivedligeholdelsesregler overholdes. * Bemærk, at Numatic-forhandlere uden for Storbritannien muligvis kan give længere garantiperioder. Få dette bekræftet hos din lokale Numatic-forhandler ved køb af dit produkt.

b. For at anmelde krav i medfør af garantien skal følgende oplysninger angives
i. Maskinens serienummer
ii. Datokode for batteriet
iii. Købsdato
iv. Købsbevis
v. Vedligeholdelseshistorik og opladningsmetode

Hvis du ikke bruger den korrekte Numatic-oplader, bortfalder garantien.

PROBLEM ÅRSAG L∅SNING
Maskinen fungerer ikke Lav batteristand		Oplad batterierne (side 89-100)Frakobl opladerenEfterse og rengør kontakten inden i tanken (side 53-55)Sæt nøglen i, og drej den til driftspositionenUdskift sikringen (eller kontakt en servicetekniker)
Vakuum virker ikke Manglende eller sprunget sikring		Monter eller udskift sikring (side 16-21 / 71-76)Efterse og rengør kontakten inden i tanken (side 53-55)Tryk på kontakten (side 47-52)Tøm brugtvandstanken (side 65-70)
Ringe opsamling af vand Brugtvandstank fuld		Tøm brugtvandstanken (side 65-70)Fjern og rengør (side 65-70)Tryk forbindelserne fast (side 65-70)Fjern og rengør (side 65-70)Fjern og rengør (side 65-70)Rengør og monter igen (side 65-70)Udskift (kontakt serviceafd.)Udskift (kontakt serviceafd.)Udskift (kontakt serviceafd.)Genoplad batterierne (side 89-100)Juster gulvenheden
Ingen børste-/skrubbefunktion Ingen børster monteretBørsteskjold hævetManglende eller sprungne sikringer		Kontrollér og monter (side 28-33)Sænk børsteskjoldet (side 43-46)Monter eller udskift sikring (side 16-21 / 71-76)
Begrænset eller ingenvandgennemstrømning	Rentvandstank tomRentvandstankens filter er blokeret/tilstoppetVandgennemstrømning ikke aktiveretBørsteskjold hævet	Fyld rentvandstanken (side 37-42)Fjern og rengør (side 71-76)Tænd for vandgennemstrømningen (side 47-52)Sænk børsteskjoldet (side 43-46)
Maskinen standser under drift	Børstemotorens sikring sprunget pga. høj belastning	Udskift sikringen, og mindsk belastningen (side 16-21 / 71-76)

Advarsel: – Monter ikke en ny sikringsforbindelse med en højere kapacitet end den værdi, der er angivet på sikringsetiketten.

Notes

EU, EC, EL, UE, ES:Declaration of ConformityProhlåšení o shoděKonformitätserklärungOverensstemmelseserklæringDeclaración de conformidadVastavusdeklaratsionDecléclaration de conformité	Декларация за съответствиеΔήλωση συμμοφωσηςMegfelelősági nyilatkozatDichiarazione di conformitàAttitiklies deklaracijaConformiteitsverklaringSamsvarserklæringDeclaração de conformidade	Deklaracja zgodnościDeclaratie de conformitateДекларация о соответствииFörsåkran om överensstammelseIzjava o skladnostiVaatimustenmukaisuusvakuutus
Manufacturer: / Výrobce / Hersteller / Fabrikant / Fabricante / Tootja / Fabricant / производитель / Κατασκευαστής / Gyártó / Fabbricante / Gamintojas / Fabrikant / Produsent / Fabricante / Producent / Producător / производитель / Tillverkare / Proizvajalca / Valmistaja:		Numatic International LimitedChardSomersetTA20 2GBwww.numatic.co.uk
Product: / Produkt / Produkt / Produkt / Produkt / Producto, Toodet, Produit / ПроDUKT / Проїov / Termék / Prodotto / Produktas / Artikel / Produkt / Produtos / Produkt / Produs / Tovap / Produkt / Izdelka / Tuote:		TRG, TRL, TVL
Description: / Popis / Beschreibung / Beskrivelse / Descripción / Kirjeldus / La description / Описание / Псัญрафії / Leitrás / Descrizione / Apibudinimas / Omschrijving / Beskrivelse / Descrição / Opis / Descriere / Описание / Beskrivning / Opis / Kuvaus:		Floor Treatment – Ride On – Commercial
EN We, Numatic hereby declare under our sole responsibility, that the above-mentioned product(s) is/are in conformity with the following directives and standards.CS My, Numatic prohlašujeme na svou vyljučnou odpovědnost, že výše uvedený výrobek je ve shodě s následujícimi směrniciemi a normami.DE Wir, Numatic erklären in alleiniger Verantwortung, dass das oben genannte Produkt den folgenden Richtlinien und Normen entspricht.DA Vi, Numatic erklarer hermed under egel anvar at ovenznavnite produkt(er) er i overensstemmelse med følgende direktiver og standarder.ES Nosotros, Numatic declaramos bajo nuestra única responsabilidad que el producto antes mencionado está en conformidad con las siguientes directivas y normasET Meio, Numatic Käcsolcvaga kinnitame ja kanname ainuisikulist vastutust, et espool nimetatud toode on konskõlas järgmiste direktiivide jaFR Numatic déclare sous notre seule responsabilité que le produit mentionné ci-dessus est conforme aux directives et normes suivantes.	BG Ниє, Numatic С настоящото декларираме на своя лична отговорност, че посочените по горе продукты е в спъпетствие със следните директами и стандарти.EL Ejelć, Numatic δηλώνουμε με αποκλιστική μας ευβύνη, ôτο το προναφοδρώνο προϊόν συμμοφρώνειται με τος οκόλουθες οδηγες κοι πρότυτο.HU Mi, Numatic Kijelentjük, egyediölli felelöséggel, hogy a fent emiliteti termék megfeleci az alábbi irányolvecknek és szahványoknakIT Noi, Numatic dichlara sotto la propria responsabilità, che il prodotto di cui sopra è conforme alle seguenti direttive o norme.LT Mes, "Numatic parelišku vienašaliskos atsakomybés, kad pirmiau minētas produktas atitinka šias direktyvas ir standartusNL We verklaren Numatic hierbij op eigen verantwoordelijkheid, dat het bovengenoemde product voldoct aan de voigende richtlijnen en normenNOVi, Numatic erklarer herved under eget anvar, at det ovennevnte produktet er i samvar med følgende direktiver og standarder	PT Nós, a Numatic declaramos, sob nossa exclusiva responsabilidade, que o produto acima responsada Estonia em conformidade com as diretizes e normas a seguir.PL My, Numatic Niniejszym oświadczy z pelinq odpowiedziainoscija, že wyżej wymieniony produkt jest zgodny z nastrodujacymi dyrektywami i normami.RO Noi, Numatic Prin prezenta declaräm pe propria räspundere, cā produsul mai sus mentionat este în conformitate cu urmitoarele standarde și directive.RU Mi, Hinaficsc oviam inżaħuvjęm pod lynom odговорношну, da naiedenor производ je y innadu ca следeћим директивама и стандардама.SV Vi Numatic förklarar härmed under eget ansvar att ovan nämnda produkt överensstämmer med följande direktiv och normer.SL Mi, Numatic izjavljamo s polno odgovornostjo, da je zgoraj omenjeni izdelek v skladu z nasledinjimi smernicami in standardi.FI Me, Numatic täten valcuutamme omalla vastuulla, että edellă mainittu tuote on yhdenmukainen seuraavien direktiivien ja standardien mukaisesti
2006/42/EC	Machinery Directive	EN60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A15:2021EN60335-2:72:2012EN62233:2008
2014/30/EU	EMC Directive	EN55014-1:2017 + A11:2020EN55014-2:1997 + A1:2001 + A2:2008EN61000-3-2:2014EN61000-3-3:2013
2011/65/EU	RoHS Directive
