BRUKSANVISNING TVL850 Numatic

Översättning av den ursprungliga användarhandboken

WARNING, Läs anvisningarna innan du använder maskinen.

sv Innehållsförteckning

FI Hakemisto

Maskinöversikt ....sidan 11 och 12

Kontrollpanelsöversikt ....sidan 15

Ställa in maskinen ....sidan 20

Montera tömningsslangen......sidan 26

Montera slanghållaren ....sidan 26

Montera golvredskapet ....sidan 26

Sänka golvredskapet ....sidan 26

Lossa golvredskapet ....sidan 26

Montera sidokjolarna ....sidan 32

Montera borsten ....sidan 32

Ställa in bredd ......sidan 34 och 36

Fylla på renvattentanken ....sidan 41

Indikator för påfyllningsnivå......sidan 41

Justera sätet ......sidan 46

Höja/sänka borstdäcket ......sidan 46

Maskindrift

Ställa in rengöringsparametrarna ....sidan 51

Full smutsvattentank ....sidan 55

Nödstoppsknapp och signalhorn ....sidan 58

Reglage för högsta hastighet......sidan 58

Maskinen i drift ....sidan 63

Sats för rengöring i svåråtkomliga områden ......sidan 63

Rengöra maskinen ....sidan 69 och 75

Säkringar ......sidan 75

Byta blad i golvredskapet ....sidan 81

Frihjulsfunktion ....sidan 87

Ladda maskinen ....sidan 93

Batteriskötsel ......sidan 93

Sekvens för laddningslampor ....sidan 99

Schematiskt diagram ....sidan 95

Specifikationer ......sidan 109

Fellösning ......sidan 120 och 205

Märkskylt / personlig skyddsutrustning / Återvinning ......sidan 147

Information om kombiskurmaskinen......sidan 148–149

Rekommenderade reservdelar......sidan 164

Batteriinformation ....sidan 192 - 194

Dokument om EU-försäkran......sidan 207

Företagsadress ......sidan 208

När du har tagit bort all förpackning ska du öppna försiktigt och kontrollera innehållet.

• Bruksanvisning
• Batteriladdningskabel
• 2 x nycklar
• 4 x 20 A-säkring
• 1 x 4 A-säkring
• Maxi-säkringsutdragare

LUE ENNEN KÄYTÖN ALOITTAMISTA.

FI

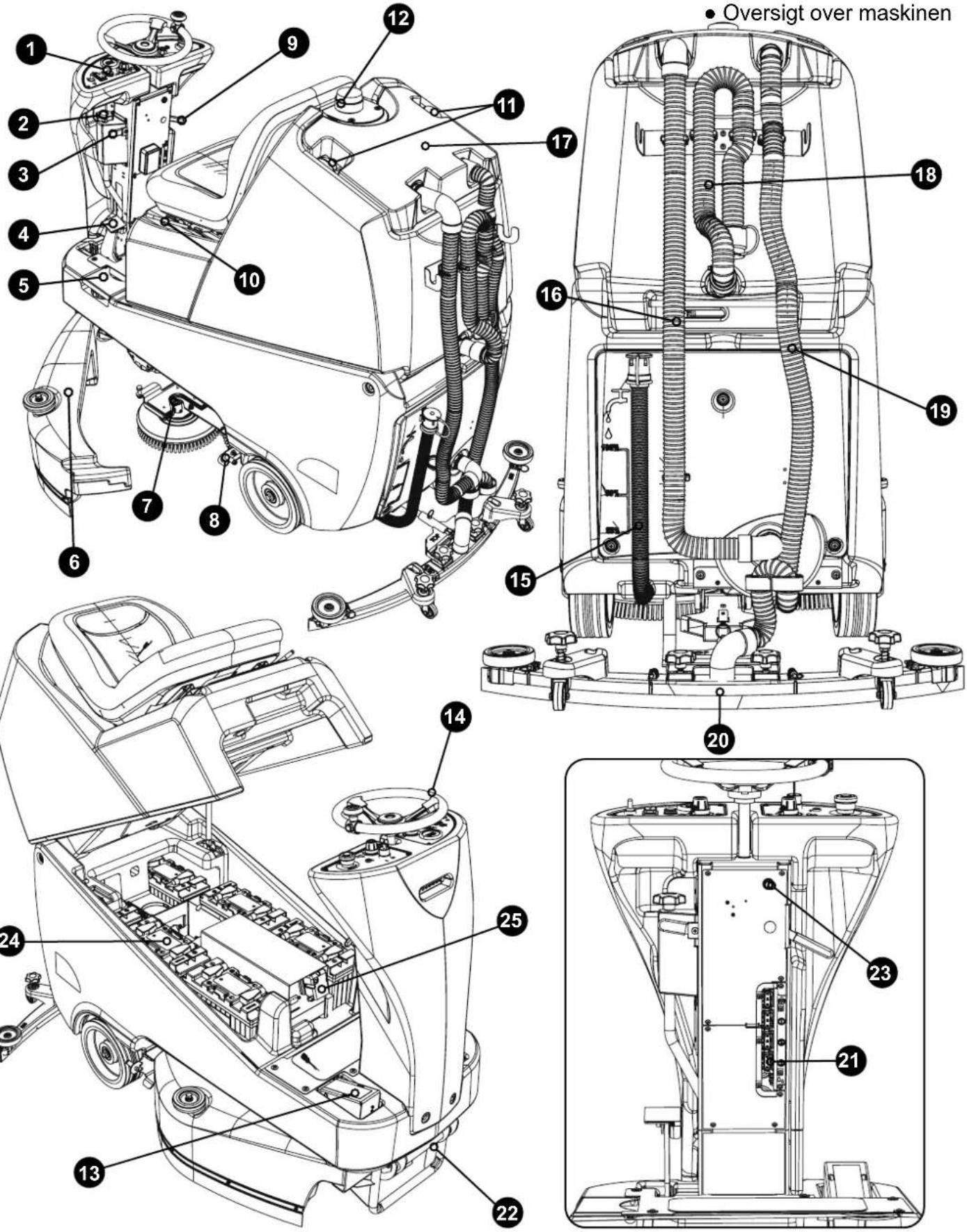

1 Förarkontrollpanel

2 Justeringsvred för borstbelastning

3 Frikopplingsspak för borstdäck

4 Fotpedal för borstdäck

5 Påfyllningslucka för rent vatten

6 Sidoskärm och -kjol

7 Borstdäck

8 Spak för sidoskärm

9 Höj-/sänkspak för golvredskap

10 Justeringsspak för säte

11 Spärrar för att öppna separatororn

12 Varningslampa för personer i omgivningen

13 Gaspedal

14 Ratt

15 Tömningsslang för renvattentank

16 Dammsugarslang

17 Luftseparatorenhet

18 Tömningsslang för smutsvatten

19 Dammsugarslang för golvredskap

20 Semiparaboliskt golvredskap

21 Säkringspanel

22 Bogserpunkt

23 2,5 A-säkerhetssäkring

24 Litiumjonbatterier

25 Laddare

DA

Oversigt over maskinen

SV: Kontakta din lokala Numatic-återförsäljare eller tekniska på vid funktionsfel.

- Informacje ogólne na temat maszyny • Översikt över maskinen • Koneen yleiskuva

1 328.9 h 2 5 6 7 8 9 EMERGENCY STOP

Kontrollpanelsöversikt

1	Skärm för visning av timmar och batteriindikator	6	Vattenflödeshastighet
2	Omkopplare för körning framåt/bakåt	7	Drivningslampa
3 På	/Av-knapp för sugning 8	Nödstoppsknapp
4 Knapp för signalhorn	9	På/Av-knapp
5 Reglage för högsta hastighet

FI

Ohjauspaneelin osat

Läs det här innan du börjar använda maskinen När du har tagit bort all förpackning ska du öppna försiktigt och kontrollera innehållet.

Innehållsförteckning

• Bruksanvisning
• Batteriladdningskabel
• 2 nycklar
• 4 x 20 A-säkring
• 1 x 4 A-säkring
• Maxi-säkringsutdragare
  Lyft den övre tankenheten för att komma åt batteriutrymmet. Använd det avsedda handtaget.

Sätt i vakuum- och borstsäkringarna (som ligger i startpaketet) i säkringshållarna enligt illustrationen. (Bild 1)

Ladda maskinen för att aktivera batterierna. När batterierna har aktiverats tänds LED-lamporna ovanför alla batterier.

Sätt in nyckeln i tändningen på kontrollpanelen (se bild A).

Numatic International Ltd rekommenderar ENDAST användning av litiumbatterier av typen 911948 NX1K LFP som medföljer denna maskin.

Använd handtaget för att lyfta eller sänka den övre tanken för smutsvatten.

Sätt i startnyckeln och slå på maskinen. (Bild A)

Se till att inga metallföremål kommer i kontakt med batteripolerna medan batterierna exponeras.

Vrid på nyckeln för att sätta på maskinen och för spaken framåt.

Ändra till den lägsta hastigheten, tryck ned gaspedalen och kör av pallen på den medföljande rampen.

Stäng av maskinen när du befinner dig på en säker plats.

Obs! Tryck INTE på gaspedalen när programvaran startar. Det går inte att backa med maskinen när golvredskapet är nedsänkt. Sätet är utrustat med en trycksensor som gör att maskinen inte kan köras innan föraren har satt sig.

Den u-formade slangböjningen förhindrar vattenläckage när dammsugaren är avstängd. Sätt tillbaka vakuumslangen på golvredskapet när du är klar.

Sätt tillbaka vakuumslangen till golvredskapet när du är klar.

Obs! Tryck INTE in dammsugarslangen i golvredskapet när redskapet är i upphöjt läge.

Montera golvredskapet

Obs! Höj golvredskapet innan du kör till rengöringsområdet.

Det går inte att backa med maskinen när golvredskapet är nedsänkt.

Sänk golvredskapets arm genom att flytta frikopplingsspaken till det övre läget (fig. 1).

Nödbroms för golvredskap

Golvredskapet har en säkerhetslossningsfunktion som innebär att det kopplas loss från fästet om det fastnar i något när maskinen rör sig framåt.

Dra inte åt lässkruvarna för hårt.

Sänk golvredskapet.

Skjut på golvredskapet på fästet.

Dra åt lässkruvarna för hand och sätt fast slangen.

Höj golvredskapet.

Skub gulvenheden på beslaget.

Innan du monterar sidokjolarna ska du ta bort fästplattan i stål som redan sitter på skärmen (fig. 1).

Passa in fästplattan mot spåren i gummikjolen och sätt tillbaka med hjälp av de befintliga skruvarna (fig. 2).

Sidokjolarna bör kontrolleras regelbundet avseende slitage och skador. Byt ut dem enligt ovan.

Montera borstarna

Tack vare OBS-systemet (Octagonal Brush System) är det enkelt att montera och demontera borstarna. De klickas bara fast på chuckarna.

Tryck in sidoskärmen. Dra sidoskärmens justeringsspak till det övre läget.

Sidoskärmen dras nu ut.

Montera den mittersta borsten först (borstarna klickar fast på OBS-enhetens chuck).

Montera den yttre borsten på bägge sidor.

Stäng sidoskärmen och ställ in lämplig bredd medan sidoskärmen är intryckt. (Se Ställa in bredd, sidan 36).

Skyddshandskar rekommenderas vid byte av borstar.

VARMISTA, ETTÄ KONEESTA ON KATKAISTU VIRTA ENNEN KUIN TEET SÄÄTÖJÄ.

Kombiskurmaskinen TVL850 av åkmodell fungerar som tre maskiner i en.

De tre breddinställningarna gör att föraren snabbt kan anpassa maskinen till vilken situation som helst utan att det krävs några verktyg. Maskinen kan ställas in för att städa allt från en smal korridor till ett stort lager. TVL850 är en helt flexibel maskin.

Tryck först in sidoskärmen och dra sedan sidoskärmens justeringsspak till en av de tre breddinställningarna. Upprepa på bägge sidor.

en valmisteluohje

Fylla på renvattentanken

TVL850 är utrustad med en stor 120 liters renvattentank som gör att du kan rengöra stora ytor utan att behöva fylla på vatten flera gånger.

Fyll på renvattentanken genom att lyfta på käpans flik.

Skruva loss och ta bort påfyllningslocket.

Fyll tanken med en slang eller på annat sätt.

Tillsätt rengöringsmedel i tanken enligt tillverkarens riktlinjer.

Obs! Ett korgfilter ser till att främmande ämnen (löv, hårstrån, smuts osv.) inte hamnar i renvattentanken under påfyllningen. Inspektera regelbundet och rengör vid behov.

VID HANTERING OCH BLANDNING AV KEMIKALIER

Se alltid till att följa kemikalietillverkarens säkerhetsanvisningar.

Indikator för påfyllningsnivå

Du kan mäta vattennivån i renvattentanken med den synliga flottören inuti renvattentankens tömningsslang på baksidan av maskinen.

Överfyll inte renvattentanken.

VARMISTA ENNEN SÄÄTÄMISTÄ, ETTÄ KONEESTA ON KATKAISTU VIRTA.

GT Använd inte maskinen innan du har läst och förstått bruksanvisningen.

Justera sätet

Sitt i körposition och justera sätet framåt eller bakåt enligt önskemål med hjälp av spaken på din vänstra sida.

Obs! Sätet är utrustat med en trycksensor som gör att maskinen inte kan köras innan föraren har satt sig.

Höja/sänka borstdäcket

När golvet har förberetts ska maskinen ställas in efter rengöringsförhållandena.

Se till att borstdäcket är nedsänkt innan du påbörjar inställningarna.

Tryck ned vänster pedal

Tryck ned vänster fotpedal samtidigt som du trycker ned frikopplingsspaken

Släpp försiktigt upp fotpedalen för att sänka ned borstdäcket

en valmisteluohje

Se alltid till att förstäda golvet och ställ fram relevanta säkerhetsskyltar.

Kör maskinen till den plats du vill rengöra.

Placera ut lämpliga varningsskyltar och sopa eller dammtorka golvet innan du påbörjar rengöringen.

Sänk golvredskapet (sidan 26) och borstdäcket (sidan 46) när du är redo att börja med rengöringen.

Ställa in rengöringsparametrar

Sätt i startnyckeln och slå på maskinen.

Ställ riktningsomkopplaren på framåt.

Vrid hastighetsväljaren för att ställa in önskad rengöringshastighet.

OBS! MASKINEN BACKAR INTE MED GOLVVERKTYGET I NEDSÄNKT LÄGE

Vrid på ratten för att ställa in önskat vattenflöde.

Sänk borstdäcket genom att trycka ned den vänstra pedalen, sänka handtaget och höja fotpedalen.

Sänka ned golvredskapet med lyftspaken

Tryck dammsugaromkopplaren till påslaget läge för att starta sugfunktionen.

Maskinen är nu klar för rengöring. Tryck ned gaspedalen för att starta rengöringsprocessen.

Justera vattenflödet och hastigheten efter golvtyp och nedsmutsningsnivå

Brytare för full tank

Full smutsvattentank

Dammsugarens avstängningssystem stoppar luftflödet om den övre smutsvattentanken är full. En flottör stiger när vattennivån stiger och när avfallsvattentanken är full blockerar flottören dammsugarhålet för att förhindra att vätska tränger in.

Dammsugarmotorn fortsätter att gå, men ljudet förändras avsevärt när smutsvattentanken är full.

En sekundär avstängning som stänger av dammsugaren tills vattennivån sänks aktiveras om vattnet överskrider flottören.

I den övre smutsvattentanken finns en brytare som förhindrar drift av maskinen när smutsvattentanken är full.

Ibland blir brytaren igensatt och blockerad, och måste rengöras för att den ska fungera korrekt.

en käyttö

Tryck på nödstoppsknappen för att stanna maskinen om det uppstår en nödsituation.

Signalhornsknapp – för att avge en varningssignal

Obs! När du trycker in nödstoppsknappen blinkar drivningslampan sju gånger och pausas och upprepas tills du har återställt nödstoppsknappen och stängt av och satt på maskinen.

Reglage för högsta hastighet

Ställ in önskad drivhastighet efter golvtyp och nedsmutsningsgrad.

När den maximala hastigheten har ställts in med ratten på kontrollpanelen kan du finjustera hastigheten med den variabla hastighetspedalen till höger på fotplattan.

en käyttö

ind inte maskinen på golv som lutar mer än 11 %.

Maskinen i drift

Kör maskinen genom att välja framåt och trycka på gaspedalen. Obs! Det går inte att backa med maskinen när golvredskapet är nedsänkt.

Dammsugning och vattenflöde aktiveras endast om du har valt det. Om borsten och golvredskapet är i nedsänkt läge rör sig maskinen framåt.

Rent vatten fördelas jämt via THRU-FEED-skurborstarna.

Smutsvattnet hämtas sedan upp av suggolvredskapet.

Överlappa varje rengjord yta med 10 cm så att hela golvet rengörs.

När du har stannat låter du dammsugarmotorn gå i tio sekunder för att samla upp eventuellt vatten i dammsugarslangen innan du stänger av dammsugarmotorn.

Använd "dubbelskurmetoden" på hårt nedsmutsade golv.

Förskura först golvet med golvredskapet i upphöjt läge och låt kemikalierna verka. Skura sedan ytan en andra gång med sänkt golvredskap.

Om maskinen efterlämnar strängar på det rengjorda golvet rengör du golvredskapets blad eller justerar bladhöjden för bästa möjliga prestanda.

Sätt spaken framåt.

Borstdäcket i nedsänkt läge.

Golvredskapets spak i nedsänkt läge.

Justering av bladhöjden.

Sats 606182 för rengöring i svåråtkomliga områden (tillval)

Satsen för rengöring i svåråtkomliga områden (tillval) ger användaren mer flexibilitet.

Satsen kan användas för områden som är svåra/omöjliga att komma åt med maskinen.

Ta bort dammsugarslangen från golvredskapet och sätt fast den i satsen för rengöring i svåråtkomliga områden.

Om du vill sätta på dammsugaren trycker du på dammsugaromkopplaren.

Obs! Sätt tillbaka slangen i golvredskapet när du är klar med funktionen för rengöring i svåråtkomliga områden.

Koneen käyttö

Brug en "dobbeltskuringsteknik" på kraftigt tilsmudsede gulve.

A. När maskinen har använts ska du tömma smutsvattentanken och spola med rent vatten.
B. Ta bort golvredskapets vakuumslang och klämman för u-formad böjning och spola sedan med rent vatten.
C. Töm renvattentanken med hjälp av tömningsslangen och spola återigen med rent vatten.

Ta bort slangarna

Tryck in de två låshandtagen på avskiljaren

Håll i handtagen och lyft bort avskiljaren från maskinen

Rengör och undersök gummitätningen vid varje rengöring

Ta bort och rengör dammsugarens avstängningsfilter

Håll i handtagen och lyft bort avskiljaren från maskinen

Rengör och undersök gummitätningen vid varje rengöring

Det finns ett avstängningssystem i (den övre) smutsvattentanken som förhindrar dammsugning när smutsvattentanken är full.

Systemet förhindrar även att skum från skumbildande rengöringsmedel kommer in i motorn.

Ibland blir flödesventilerna igensatta och blockerade. Rengör dem för att tillförsäkra korrekt funktion. Avlägsna skräpfiltret och skölj det med rent vatten innan du sätter tillbaka det. Sätt tillbaka båda dammsugarslangarna.

VIKTIGT! OM SKRÄPFILTRET BLIR IGENSATT KAN SUGFUNKTIONEN FÖRSÄMRAS.

VARMISTA ENNEN HUOLTOTOIMIA, ETTÄ KONEESTA ON KATKAISTU VIRTA.

Filtret till renvattenpumpen sitter bakom batteriutrymmet och bör kontrolleras före varje användning.

Lyft bort filtret från hållaren, skruva loss dess botten och ta bort filtret. Var försiktig så att du inte spiller vätska på batterierna.

Skölj med rent vatten och sätt tillbaka det i omvänd ordningsföljd.

Obs! Torka bort eventuellt spill innan du sänker ned tanken.

Säkringar

På insidan av styrstången sitter maskinens säkringsbox som innehåller säkringarna.

Till höger om säkringarna finns symboler som identifierar vad varje säkring är för.

Säkringar i ordningsföljd:

A - 2,5 A-säkring

1 – 20 A-säkring för dammsugarmotor
2 – 20 A-säkring för motorborste 1
3 – 20 A-säkring för motorborste
4 – 20 A-säkring för motorborste
5 – 4 A-säkring för vattenpumpen

VARMISTA ENNEN HUOLTOTOIMIA, ETTÄ KONEESTA ON KATKAISTU VIRTA.

Se alltid till att maskinen är avstängd innan du utför underhåll.

Sänk golvredskapet, skruva loss lässkruvarna och skjut av redskapet från fästet.

Skölj golvredskapet med rent vatten och sätt tillbaka det.

Ta bort golvredskapet.

Ta bort de fyra låsstiften.

Vänd på golvredskapet.

Separera bladet från hållaren.

Ta bort bladen.

Golvredskapets blad bör kontrolleras regelbundet med avseende på slitage och skador.

Gör på samma sätt men i omvänd ordning om du vill montera nya blad.

Översikt av golvredskap

1. Sprintar x 4
2. Främre blad (skårat)
3. Bladhållare
4. Bakre blad
5. Golvredskapets huvuddel

Obs! Det går att vända på bladen, vilket gör att de håller mycket längre.

TVL850 är utrustad med en frihjulsfunktion som gör att föraren kan flytta/bogsera maskinen. Koppla ur motorbromsen genom att öppna bromsarmen på drivhjulets sida.

Startsatsen innehåller en knapp för urkoppling av bromsdrivningen (329945).

Sätt i urkopplingsnyckeln mellan bromsarmen och drivhuset.

När du skjuter in nyckeln kopplas motorbromsen ur helt.

Maskinen är nu helt i frihjulsläge.

Lossa och ta bort de två lässkruvarna.

Dra isär strömanslutningsblocket.

Sätt tillbaka lässkruvarna.

Var försiktig vid bogsering.

VID BOGSERING FÅR SNITTHASTIGHETEN INTE ÖVERSTIGA 3 KM/H.

Maskinen kan bogseras från den främre stängen enligt illustrationen.

När destinationen har nätts tar du bort bromsurkopplingsnyckeln och ansluter elkontakten.

WARNING!

NÄR BROMSEN ÄR URKOPPLAD OCH NÄTKONTAKTEN ÄR FRÄNKOPPLAD ÄR MASKINEN I

FRIHJULSLÄGET OCH DET FINNS INGEN BROMSFUNKTION. Se till att en lämplig bogserstång används vid bogsering av maskinen.

Kom ihåg att ta bort nyckeln för bromsurkoppling när bogseringen har slutförts/innan du använder maskinen igen.

OM DEN BESKRIVNA METODEN INTE FÖLJS KAN HUVUDSTYRENHETEN SKADAS OCH GARANTIN UPPHÖRA ATT GÄLLA.

KONEEN ON OLTAVA VAAKASUORALLA ALUSTALLA ENNEN JARRUN VARREN VAPAUTTAMISTA. JARRUA EI SAA VAPAUTTAA, JOS KONE ON KALTEVALLA ALUSTALLA. ÄLÄ KOSKAAN HINAA KONETTA, KUN JARRU ON KYTKETTY JA PISTOTULPPA ON KYTKETTY PISTORASIAAN! IRROTA AKUN SULAKKEET.

Sæt låseknapperne på igen.

tid till att maskinen är avstängd innan du laddar den.

1. Batteriindikatorn anger laddningsnivå för batterierna. Om batteriet är fulladdat är alla lamporna på batteriindikatorn tända.
2. När du använder maskinen och batterierna laddas ur släcks lamporna från höger till vänster. När batterierna så urladdade att endast en eller två lampor/staplar är tända bör du ladda maskinen.
3. När batterierna är så urladdade att den sista lampan börjar blinka bör du köra maskinen till en lämplig laddningspunkt. När batteriikonen börjar blinka kopplas dammsugar- och borstmotorn ur och du måste ladda maskinen.

Alternativ visning

När den sista röda lampan börjar blinka stängs dammsugar- och borstmotorn av och du bör ladda maskinen.

Batterierna av LFP-typ har lång livslängd, är förseglade för hela sin brukningstid och är helt underhållsfria.

Den inbyggda laddaren övervakar automatiskt laddningsprocessen och försätts i underhållsladdningsläge när batterierna är fulladdade. Underhållsladdningsläge gör det möjligt att hålla LFP-batterier på rätt nyttonivå. Maskinen ska lämnas på underhållsladdning över natten eller under helgen minst en gång i månaden eller oftare vid behov.

Sätt i den landsspecifika laddningskabeln i laddningsuttaget.

Laddningsuttaget finns på baksidan av maskinen under kontrollpanelen.

Anslut till en lämplig strömkälla.

När maskinen ansluts till elnätet tänds den röda laddningsindikatorn.

För att se till att batterierna är fulladdade om de är tomma laddar du maskinen i 8 timmar.

När du har slutfört laddningen kopplar du bort laddningskabeln från strömförsörjningen och maskinen.

Batteriskötsel

Om du vill se till att upprätthålla prestanda för maskinen och förlänga batterilivslängden följer du stegen nedan:

Vid normal daglig användning:

Ladda batterierna fullständigt efter varje användning, oavsett hur länge du har kört maskinen.

Vi rekommenderar att maskinen är ansluten till elnätet över natten, minst en gång i månaden. Om användaren inte kopplar bort kabeln efter fulladdning är det inte något problem.

Låt inte maskinen stå oladdad.

Kontrollera regelbundet att batterianslutningarna är täta och korrosionsfria.

en lataus

Sekvens för laddningslampor

Signal (LED) Betydelse
Röd LED tänd Första fasen (konstant strömläge).
Orange LED tänd Andra fasen (konstant spänningsläge).
Grön LED tänd	Tredje fasen (konstant spänningsläge), laddning slutförd.Om laddaren däremot förblir ansluten efter fulladdning försätts laddaren i ett underhållsladdningsläge så att en balans mellan batterierna upprätthålls.
Röd LED blinkar följt av en paus	Kylfläkt spärrad > 1 blinkning mellan pauserna.Överspänningsskydd/utgångskortslutningsskydd/skydd mot omvänd batteripolaritet: 2 blinkningar mellan pauser.Överhettningsskydd > 3 blinkningar mellan pauserna.Laddningstiden har överskridit 16 timmar under fas 1 eller 2 > 4 blinkningar mellan pauserna.
	Tillständ RÖD LED-LAMPA GUL LED-LAMPA GRÖN LED-LAMPA
	Tidsgräns för förladdning uppnådd	Blinkar 4 gånger		O
	Tidsgräns för konstant ström uppnådd		O
	Tidsgräns för konstant spänning uppnådd		O	O
	Frånkoppling av batteri

Tillstånd RÖD LED-LAMPA GUL LED-LAMPA GRÖN LED-LAMPA
Tidsgräns för förladdning uppnådd	Blinkar 4 gånger		O
Tidsgräns för konstant ström uppnådd		O
Tidsgräns för konstant spänning uppnådd		O	O
Frånkoppling av batteri

Obs! Ladda maskinen helt efter den sista användningen. Låt inte maskinen stå oladdad.

Vid onormal användning,

dvs. om maskinen står oladdad ett tag, bör du utföra följande steg:

Underhållsladdningsläge gör det möjligt att hålla LFP-batterier på rätt nyttonivå.

Maskinen ska vara i underhällsladdningsläge över natten eller under helgen minst en gång i månaden.

Ladda dem helt dagen innan du börjar använda maskinen igen.

Opladningslampernes sekvens

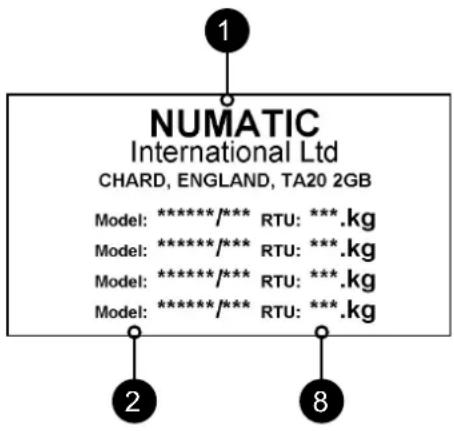

Märkskylt
1 Företagsnamn och adress
2 Maskinbeskrivning
3	Tillförsel ström/spänning/växelström/frekvens
4 Laddarens utgång
5 Batterispänning
6 Ljudmärkning
7 Hand-/armvibration
8 Vikt (vid användning)
9 Kapslingsklass
10 Maximal lutning
11 QR-kod
12	WEEE-logotyp/märke för godkännande
13 SKU/Komponent
14 Maskin år/vecka, serienummer
15 Helkroppsvibration

Numatic International Ltd CHARD, ENGLAND, TA20 2GB TA20 2GB Model *****/** Supply ***A ~ ** - ***V ~ * - **Hz Charger Output ***W Battery Voltage ***V --- Noise Emission ≤ **.**dB(A) HAV *.* m/s² WBV *.* m/s² RTU XXX kg Name and ADDRESS of EU Importers in manual IPX* *% Disconnect the supply before making or breaking connections to the battery. Débrancher alimentation avant de brancher ou débrancher la batterie Skui/Part ******** 00000000000

NUMATIC International Ltd CHARD, ENGLAND, TA20 2GB Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg Model: *****/*** RTU: ***.kg 2 8

WEEE (avfall, elektrisk och elektronisk utrustning)

Kombiskurmaskinens tillbehör och förpackningsmaterial ska sorteras för miljövänlig återvinning.

Endast för Storbritannien och EU-länder.

Bortskaff a inte kombiskurmaskinen med hushållsavfall.

Enligt EU-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter samt enligt nationella lagar.

Kombiskurmaskiner som inte längre är i skick att användas måste monteras ned, samlas in och avfallshanteras på ett miljövänligt sätt.

Personlig skyddsutrustning som kan krävas för vissa uppgifter.

Hörselskydd Skyddsskor Huvudskydd Skyddshandskar
Damm/allergener Skydd	Ögonskydd Skyddskläder		Varselväst	Var försiktig! Varningsskylt om våta golv

Obs! En riskbedömning bör göras för att avgöra vilken personlig skyddsutrustning som ska användas.

Viktiga säkerhetskomponenter:

Batteriladdare VARJE DAG Nötning, sprickor, synliga ledare
Borstar VARJE DAG Skador på borste, förslitning, förslitning på fästet
Gummiskrapa FÖRE VARJE ANVÄNDNING Förslitningar, sprickor
Filter FÖRE VARJE ANVÄNDNING Igensättning och uppfångad smuts
Tankar	EFTER VARJE ANVÄNDNING	Skölj den smutsiga vattentanken efter varje användning

WARNING

I likhet med övrig elektrisk utrustning måste försiktighet och uppmärksamhet ständigt iakttas medan maskinen används. Ett rutinmässigt och förebyggande underhåll måste också utföras regelbundet för att garantera en säker drift. Användare ska ha fått lämpliga instruktioner för användningen av dessa maskiner.

Om underhåll inte utförs enligt anvisningarna, vilket omfattar byte av delar till korrekt standard, är utrustningen eventuellt inte längre driftsäker. Tillverkarens ansvar och förpliktelser upphör då att gälla.

Ange alltid det modellnummer/serienummer som står på märkskylten när du beställer reservdelar.

Använd inte maskinen på rengöringsytor som lutar mer än den gradient som anges på maskinen. Undvik plötsliga inbromsningar när du befinner dig på ramper eller sluttningar. Undvik skarpa svängar. Kör sakta nedför ramper. Använd endast rengöringsfunktionen när du kör nedför ramper.

Utrustningen är inte avsedd för att användas av personer (i synnerhet bam) med nedsatt fysisk eller psykisk förmåga eller som saknar erfarenhet och kunskap. Bam bör övervakas så att de inte leker med enheten.

Använd endast de borstar som medföljer utrustningen eller sådana som anges i bruksanvisningen.

Säkerheten kan äventyras om du använder andra borstar.

Det fi nns ett fullständigt sortiment med borstar och tillbehör för produkten.

Använd endast borstar och rondeller som är avsedda för just den uppgift som maskinen ska utföra.

Det är mycket viktigt att utrustningen monteras ihop på rätt sätt och att den används enligt aktuella säkerhetsföreskrifter.

Se alltid till att alla nödvändiga försiktighetsåtgärder vidtas när du använder utrustningen. På så sätt garanteras säkerheten för användaren och andra berörda personer.

Använd halksäkra skor när du kör maskinen. Använd andningsmask i dammiga miljöer.

När service eller underhåll utförs på maskinen eller när den rengörs, delar byts ut eller om den omvandlas till en annan funktion ska strömkällan vara bortkopplad.

Koppla ur nätdrivna maskiner genom att dra ur kontakten och koppla ur batteridrivna maskiner genom att använda knappen ON/OFF (PÅ/AV) på batteriet.

För att hindra obehöriga från att använda maskinen måste startnyckeln tas ut efter att maskinen har använts.

Säkra maskinen mot oavsiktliga rörelser om den lämnas obevakad.

Läs tillverkarens anvisningar innan du använder rengöringsmedel eller andra vätskor.

VAR FÖRSIKTIG!

Maskinen ska inte användas för att ta upp farligt damm.

Maskinen får inte förvaras utomhus eller i våta utrymmen.

Maskinen är endast avsedd för inomhusbruk.

OBS: Maskinen är avsedd för kommersiellt bruk på exempelvis hotell, skolor, sjukhus, fabriker, butiker, kontor och uthyrningsföretag.

Den här produkten uppfyller kraven i IEC 60335-2-72

RATT

• Se till att endast personer med erforderlig kompetens packar upp/monterar ihop maskinen.
• Håll maskinen ren.
• Håll borstarna i gott skick.
• Byt omedelbart ut slitna eller skadade delar.
• Undersök laddningskabeln regelbundet efter skador, exempelvis sprickor eller åldersslitage. Om du upptäcker skador ska kabeln bytas ut innan du använder maskinen igen.
• Använd bara delar som har godkänts av Numatic när du byter ut laddningskabeln.
• Säkerställ att arbetsområdet är fritt från hinder och personer.
• Säkerställ att belysningen i arbetsområdet är god.
• Förrengör det område som ska rengöras.

FEL

• Rengör inte maskinen med ångtvätt eller högtryckstvätt och använd den inte i regn.
• Reparationer får inte utföras av personer utan auktorisering. Anlita en expert.
• Låt inte borstrondellen sitta kvar på maskinen när den inte används.
• Låt inte oerfarna eller obehöriga personer utan lämplig utbildning använda maskinen.
  • Använd inte maskinen utan att tankarna med lösning sitter korrekt placerade på maskinen enligt anvisningarna.
• Förvänta dig inte att maskinen ska fungera felfritt och driftsäkert utan att du underhåller den enligt anvisningarna.
• Låta vattenlösningar tränga in i batteriet.
• Lyft inte och dra inte i maskinen genom att hålla i någon av driftutlösarna. Använd handtaget.
• Ta inte bort handtaget från maskinen, förutom när service eller reparationer utförs.

LÄS BRUKSANVISNINGEN FÖRE ANVÄNDNING

Säkerhetsföreskrifter vid hantering av batterier

1. Bär alltid skyddskläder, t.ex. ansiktsskydd, handskar och overall, när du hanterar batterier.

2. Ladda om möjligt maskinen på en lämplig plats med god ventilation.

Rökning och öppna lågor får inte förekomma i laddningsområdet.

1. Ta av dig eventuella metallföremål, t.ex. ringar och halskedjor, innan du hanterar batterier.

2. Lägg aldrig verktyg eller metallföremål på batteriet.

3. Koppla ur maskinen från eluttaget när laddningen har slutförts.

4. Batterierna måste avlägsnas från maskinen innan den kasseras.

5. Maskinen måste kopplas bort från elnätet när batteriet ska tas ut.

6. För att ta ut batterierna: Koppla bort maskinen från elnätet (vid laddning) och se till att batterierna är avstängda genom att kontrollera knappen som sitter på batteriets ovansida. Ta loss slangarna från separatorn och tankarna.

Ta bort separatorn och tankarna. Skruva av batteriremmens fästen och ta bort dem.

Koppla loss batteripolerna och ta bort dem. Ta ut batterierna.

1. Batterierna ska kasseras på ett säkert sätt, enligt lokala bestämmelser.

2. Använd endast reservbatterier från Numatic.

3. Låt inte batterierna laddas ur helt eftersom du då riskerar att de inte går att ladda igen. Batterier bör inte urladdas under 22,5 Volt med 10 A fl öde.

4. Låt inte ett batteri laddas ur separat från det andra.

5. Blanda inte batterier från olika maskiner.

6. Batterierna i denna produkt är av typen litiumjon, litiumjärnfosfat (LFP).

Användning av andra batterityper kan utgöra en säkerhetsrisk.

1. Stäng av batteriet med ON/OFF (PÅ/AV)-knappen på ovansidan innan rengöring eller underhåll.

Batteriskötsel

1. Batteriförvaring:

a. Batterierna måste förvaras på en torr, jämn och ren yta som inte överstiger ett temperaturintervall på 15 °C \~ 25 °C.

b. Batterierna måste fulladdas var sjätte månad om de inte används under en längre tid eller om batterispänningen sjunker till 25

V.

c. Batterierna måste tas i bruk inom 12 månader från tillverkningsdatumet. Om man inte gör detta leder det till reducerad kapacitet på fältet. (batteriets datumkod)

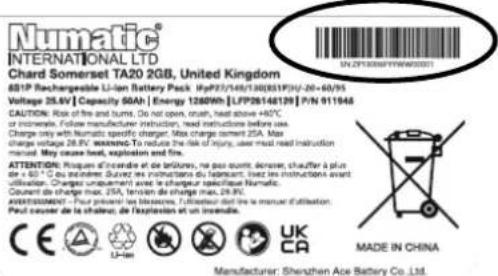

ZP19006F YYW W0 0001

Serienummer Produktionsvecka Produktionsår

d. Om ett batteri inte vill slås PÅ och den gröna LED-lampan på ovansidan inte tänds har bestående skador uppstått. Om det sker får ett batteri inte tas i bruk och ska kasseras i enlighet med lokala myndigheters riktlinjer.

1. Under användning:

a. Batterierna måste laddas efter varje användning oavsett maskinens körtid.

b. Om maskinen ska lämnas ur bruk under en tidsperiod ska följande utföras innan:

i. Ladda batterierna helt.

ii. Låt inte batterierna vara ur bruk i mer än 6 månader.

Varje dag

Håll maskinen ren.

Kontrollera att borstar/rondeller/gummiskrapa/fi Iter är i gott skick.

Kontrollera om det fi nns utslitna eller skadade delar och byt ut dem omedelbart.

Töm och skölj smutsvattentanken efter varje användning.

Förvara maskinen med borstdäcket i upphöjt läge.

Varje vecka – samma som dagligen och –

Kontrollera borste eller rondell och kjol och skölj.

Kontrollera att golvredskapets blad inte är utslitna och torka av dem.

Rengör avskiljaren och fi Itren, och kontrollera packningens skick.

Spola systemet med rent vatten och rengör fi ltren.

Batterier

Ladda alltid batterierna efter användning.

Ladda i minst 4 timmar. Låt batterierna ladda över natten minst en gång i månaden.

Om batterierna laddas upp helt kan det förlänga livslängden.

Det är viktigt att du läser nedanstående information och varningar!

Ett exempel på batteriholk på avständ från byggnader.

1. Om en kund vill returnera ett batteri till tillverkaren efter borttagning från produkten måste tillverkaren ombesörja batteriinsamlingen. Defekta batterier får dock inte returneras via post eller budfirma.
2. Om ett batteri vid returnering till tillverkaren ELLER avsedd batteriinsamlingsplats för kunder visar tecken på stötskada, skevhet, blåsbildning, lösa delar eller läckage ska batteriets skick under inga omständigheter kontrolleras. Det ska klassas som defekt och förfarandena som beskrivs i punkt 6 ska följas.
3. Om ett batteri vid returnering till tillverkaren ELLER avsedd batteriinsamlingsplats för kunder INTE visar tecken på stötskada, skevhet, bläsbildning, lösa delar eller läckage kan batteriets skick kontrolleras av en kvalificerad person med en avsedd enhet för batterikontroll.
4. Om kontrollen visar att batteriet är defekt ska förfarandena som beskrivs i punkt 6 nedan följas.
5. Fortsatta laddningsförsök får under inga omständigheter ske. Ett defekt batteri bör aldrig förvaras i en byggnad.
6. Det defekta batteriet måste vara avstängt och alla batteripoler måste vara isolerade så att kortslutning förhindras. Det defekta batteriet kan därefter förvaras i en låst batteriholk av plast eller omhöljd av plast som placeras långt ifrån byggnader och antändligt material och är tydligt märkt med lämplig varningstext som en batteriholk för defekta batterier. Defekta batterier ska skickas för återvinning enligt de bestämmelser som gäller i avsett land.

Ett exempel på batteriholk på avstånd från byggnader.

2. HANTERING OCH FÖRVARING

SV

FARA!

Felaktig hantering kan leda till explosion eller orsaka brand!

Förvara batterier utom räckhåll för barn.

• Endast utbildad personal kan reparera batteriet i maskinen.
• Förvaringstemperaturintervall: -10^ 40^ .
• Temperaturen får inte överskrida 40 °C.
• Intervall relativ luftfuktighet: 20 % till 80 %.
• Intervall för att behålla optimal funktion: 15 °C\~25 °C.

WARNING!

• Batteriet får inte öppnas, demonteras eller falla från en hög höjd.
• Skydda batteriet mot kortslutning – risk för explosion!
• Skydda batteriet mot regn, sänk inte ner det i vätska – risk för kortslutning.
• Skydda batteriet mot direkt solljus, värme och eld.
• Batteriet får inte brännas – risk för explosion!
• Använd inte defekta eller deformerade batterier.
• Använd endast originalenheter från Numatic som är speciellt avsedda för laddning och urladdning av batterier.
• Använd endast en extern strömkälla med följande specifikationer: 100–240 V \~ 6,8 A.

FÖRVARING:

• Fungerande batterier ska förvaras i ett skyddat, torrt utrymme på avständ från direkta värmekällor och solljus.
• Temperaturen får inte överskrida 40°C, men helst inte 25°C heller för att behålla batteriets prestanda.

- Förvaringsutrymmet ska ha en låg luftfuktighet, vara dammfritt och ha en icke-korrosiv miljö.

- Ett exempel på ett välskyddat utrymme med en bur som skyddar mot oavsiktliga stötskador och där batterierna förvaras i en behållare som skyddar mot värme, annan påverkan och oavsiktligt vätskeläckage.

- Var alltid försiktig vid hantering/transport av batterierna med gaffeltruck så att du inte skadar dem.

- Om ett felfritt batteri felhanteras eller utsätts för förhållanden som kan komma att skada det ska det klassas som defekt enligt den tillhandahållna batteribruksanvisningen, och förfarandena i punkt 1 på nästa sida ska följas.

• Elektrolyter kan läcka från skadade batterier. Undvik kontakt.
• Hudkontakt kan orsaka irritation, brännskador och kemiska brännskador.
• Om vätskan kommer i kontakt med ögonen, kontakta sjukvården.
• Undvik att andas in eventuella ångor från batteriet – innehåller frätande alkaliska elektrolyter.
• Varning – Brandrisk – Det här batteriet innehåller inte några delar som användaren själv kan reparera.

4. FÖRSTA HJÄLPEN-ÅTGÄRDER

SV

Vid kontakt med läckande elektrolyter eller ånga med elektrolyter:

• Ögonkontakt – skölj ögonen i minst 15 minuter med en stor mängd rent vatten utan att gnida och kontakta sedan sjukvården.
• Hudkontakt – tvätta området på huden med en stor mängd vatten och tvål. Om irritation kvarstår, kontakta sjukvården.
• Inandning – sörj för frisk luft eller syre omedelbart och kontakta sjukvården.
• Förtäring – om elektrolyter har svalts, kontakta sjukvården omedelbart.

Information för läkare:

- Innehåller frätande alkaliska elektrolyter i battericeller med litiumjärnfosfat – INGEN LITIUMMETALL ELLER LITIUMLEGERING.

5. BRANDBEKÄMPNINGSÄTGÄRDER

SV

• I händelse av brand – håll avständ till ångor och gas som bildas, och ta hänsyn till vindens riktning. Ta bort batterierna från eldens närhet om detta är möjligt på ett säkert sätt. Det är i princip möjligt att kyla ner eller släcka med vatten, men detta ska endast utföras av behöriga personal med tillräckliga mängder vatten.
• Om risksituationen är oklar, släck endast med ABC-släckare (klass D för bränder i metall och metallegeringar är särskilt lämpliga).
• Brandpersonal får endast närma sig branden med skyddskläder och SCBA-andningsapparat.
• När branden har släckts ska området övervakas enligt fastställda regler och städas av kvalificerad personal med rätt utrustning, och brandrester ska omhändertas korrekt.

6. EXPONERINGSBEGRÄNSNING, PERSONLIGT SKYDD

SV

Andningsskydd:

- Om batteriet läcker, sörj för så mycket ventilation som möjligt. Undvik stängda utrymmen med läckande batterier.

- Andningsskydd behövs inte under normala användningsvillkor.

Ventilation:

- Behövs inte under normala användningsvillkor.

Skyddshandskar:

- Behövs inte under normala användningsvillkor.

Andra skyddskläder eller -utrustning:

• Behövs inte under normala användningsvillkor.
• Personlig skyddsutrustning rekommenderas för läckande batterier: Andningsskydd, skyddshandskar och skyddsglasögon med sidoskärmar.

7. OAVSIKTLIGT UTSLÄPP

SV

Avfallshantering – använd skyddskläder och -utrustning, torka bort med absorberande textilmaterial och kassera som farligt avfall vid stationer för hantering av sådant avfall enligt nationella bestämmelser.

8. RÄTT

SV

• Använd endast NUMATIC-batterier i NUMATIC-apparater och ladda dem endast med NUMATIC-laddare.
• Ladda batteriet innan användning.
• Förvara batteriet utom räckhåll för barn.
• Skydda mot regn och sänk inte ner i vätska.
• Skydda mot direkt solljus, värme och öppen eld.
• Håll batteriet på avständ från metallföremål när det inte används (t.ex. spik, mynt, smycken).
• Följ rekommendationerna för avfallshantering från tillverkaren samt lokala bestämmelser.
• Använd och förvara batteriet inom temperaturintervallet (finns i temperaturtabellen).
• Stäng alltid av batteriet genom att hålla knappen intryckt i sex sekunder innan du kopplar bort och hanterar det.
• Du aktiverar/sätter på batteriet genom att hålla den övre knappen intryckt i sex sekunder eller ladda batteriet med originalladdare från Numatic.
• Var medveten om risken för att polerna på den batteridrivna produkten eller batteriet kortsluts av metallföremål.

Varning! Batteriet kan endast laddas med den laddare från Numatic som medföljer produkten. Inte under NÅGRA omständigheter får en annan Numatic-laddare användas eftersom det då föreligger risk för allvarlig skada och brand. Observera* "Om batterierna utsätts för temperaturer utöver

normalt driftintervall kommer de att stängas av automatiskt. I detta fall, låt batterierna återgå till rumstemperatur (18 °C–220 °C) under några timmar så att batteriet vaknar upp".

• Kasta batteriet i öppen eld – risk för explosion!
• Ladda eller använda ett defekt, skadat eller deformerat batteri.
• Öppna, skada eller tappa batteriet.
• Utsätta batteriet för mikrovågor eller högt tryck.
• Överbrygga (kortsluta) batteripolerna med metallföremål, eftersom det kan skada batteriet.
• Använda metallbehållare för transport av batterierna.
• Utsätta batterierna för höga temperaturer, inklusive direkt solljus.
• Krossa, bryta upp eller på annat sätt bruka väld mot batterierna eller utrustningen som innehåller batterierna.

10. INLÄMNING TILL ÅTERFÖRSÄLJARE/ AVFALLSHANTERING

SV

• Enligt batteridirektivet ansvarar tillverkaren för kostnader för upphämtning, behandling och återvinning av batterier som används i apparater. Av denna anledning måste batterier lämnas in för avfallshantering enligt de bestämmelser som gäller i avsett land. Batterier får inte kasseras tillsammans med hushållsavfall. De måste samlas in separat efter typ.
• Lämna in batteriet utan kostnad till din NUMATIC servicerepresentant för avfallshantering eller lämna in den till en miljöstation.

11. LADDA BATTERIERNA

SV

- Laddaren är endast avsedd för användning i den maskin där laddaren är monterad. Laddaren ska användas tillsammans med den medföljande löstagbara sladden. Strömförsörjningsenheten kan arbeta med olika spänningar utan behov av justering från användarens sida. En skadad eller defekt laddare ska returneras till ett servicecenter.

WARNING!

• Inspektera nätsladden regelbundet med avseende på skada.
• Använd inte skadade enheter.
• Om laddarens nätsladd skadas måste den bytas ut mot en originalsladd från NUMATIC via tillverkaren eller en återförsäljare.

12. GARANTI

SV

Garanti för litiumjonbatteri

Garanti: Kommersiell användning

a. Batterierna omfattas av garantin i (3 år) som standard, förutsatt att alla regler för batteriskötsel följs. *Notera att Numatic-återförsäljare utanför Storbritannien kan tillhandahålla längre garantiperioder. Bekräfta med din lokala Numatic-återförsäljare när du köper produkten.

b. För att göra garantianspråk måste följande information tillhandahållas:
i. maskinens serienummer
ii. batteriets datumkod
iii. inköpsdatum
iv. inköpsbevis
v. underhållshistorik och laddsystem.

Garantin gäller inte om du inte använder rätt Numatic-laddare.

PROBLEM ORSAK LÖSNING
Maskinen startar inte Låg batteriladdningMaskinen är ansluten och laddarBrytaren i smutsvattentanken är igensatt eller blockeradNyckeln är ur eller saknasSäkerhetsstiftet har löst ut	Ladda batterierna (sidan 89-100)Koppla ifrån laddningenKontrollera och rengör omkopplaren i tanken (sidan 53-55)Sätt i nyckeln och vrid till driftlägeByt ut säkringen (eller kontakta en servicetekniker)
Dammsugaren fungerar inte Såkring saknas eller har löst utBrytaren i smutsvattentanken är igensatt eller blockeradDammsugarbrytaren är inte påFull smutsvattentank	Sätt i eller byt ut säkringen (sidan 16-21 / 71-76)Kontrollera och rengör omkopplaren i tanken (sidan 53-55)Tryck på brytaren (sidan 47-52)Töm smutsvattentanken (sidan 65-70)
Dålig vattenupptagning Full smutsvattentankIgensatt/blockerad dammsugarslangSlangens anslutning sitter löstSkräpfiltret är igensatt/blockeratAvskiljarens filter är igensatt/blockeratDålig tätning i avskiljarenSkadad tätning i avskiljarenSkadad/sprucken dammsugarslangBladen till golvredskapet har skadatsLåg batteriladdningGolvredskapet är inte justerat korrekt	Töm smutsvattentanken (sidan 65-70)Ta bort och rengör (sidan 65-70)Tryck fast anslutningarna ordentligt (sidan 65-70)Ta bort och rengör (sidan 65-70)Ta bort och rengör (sidan 65-70)Rengör och montera igen (sidan 65-70)Byt ut mot ny (kontakta serviceavd.)Byt ut mot ny (kontakta serviceavd.)Byt ut mot ny (kontakta serviceavd.)Ladda batterierna igen (sidan 89-100)Justera golvredskapet
Ingen borst-/skurfunktion Borstarna har inte monteratsBorstdäcket är i upphöjt lägeSäkringar saknas eller har löst ut	Kontrollera och montera (sidan 28-33)Sänk ned borstdäcket (sidan 43-46)Sätt i eller byt ut säkringen (sidan 16-21 / 71-76)
Dåligt eller inget vattenflöde Rengör renvattentankenFilter för renvattentanken är blockerat/igensattVattenflödet är inte påBorstdäcket är i upphöjt läge	Fyll renvattentanken (sidan 37-42)Ta bort och rengör (sidan 71-76)Sätt på vattenflödet (sidan 47-52)Sänk ned borstdäcket (sidan 43-46)
Maskinen "stannar" bara under drift	Säkringen till borstmotorn har löst ut på grund av hög belastning	Byt ut säkringen och minska belastningen (sidan 16-21 / 71-76)

Varning! Montera inte säkringar med högre klassificering än den som är angiven på säkringsetiketten.

FI
