GEBRUIKSAANWIJZING Pro-RF 521 Toolson

NL Originele handleiding Tegelsnijmachine

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Gevaar! Gevaar voor snijwonden

Voorzichtig! Gesegmenteerde diamantsnijschijven mogen niet worden gebruikt

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsin-structies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Aanvullende veiligheidsvoorschriften

• Machine op effen slipvaste grond plaatsen. De machine mag niet wiebelen.
- Vergewis u zich ervan dat de spanning vemeld op het kenplaatje overeenkomt met de voorhanden zijnde spanning. Dan pas de stekker aansluiten op het stroomnet.
• Veiligheidsbrildragen.
• Gehoorbeschermerdragen.
• Veiligheidshandschoenendragen.
- Diamantschijven vol scheuren niet meer gebruiken. Ze moeten worden vervangen.
- Geen gesegmenteerde snijschijven gebruiken.
- Let op: diamantschijf blijft nog een tijdje draaien totdat ze tot stilstand komt!
- De diamantschijf geenszins afremmen door er zijdelings tegen te duwen.
- Let op! Diamantsnijschijf moet altijd met water worden gekoeld.
- Netstekker uittrekken alvorens de snijschijf te verwisselen.
- Gebruik alleen gepaste diamantschijven.
• Machine nooit zonder toezicht in vertrekken laten staan waarin kinderen aanwezig zijn.
- Machine ontoegankelijk voor kinderen bewaren.

• Vóór de controle van het elektrisch systeem van de motorkamer netstekker uittrekken.
• Wanorde op uw werkplaats leidt gemakkelijk tot ongevallen.
• Let er tijdens uw werk op dat u veilig en stabiel staat. Vermijd een abnormale lichaamshouding, bewaar steeds uw evenwicht.
• Als de snijschijf vastkomt, het toestel uitschakelen en scheiden van het stroomnet; dan pas het werkstuk verwijderen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1/2/4)

1. Onderstel
2. Diamantsnijschijf
3. Kuip
4. Werktafel
5. Hoekaanslag
6. Aanslagrail
7. Geleiderail
8. Beschermkap van de snijschijf
9. Handgreep

10. Schroef met stervormige handgreep voor hoekafstelling

11. Schroef met stervormige handgreep als transportborgelement

12. Onderstelframe

13. Koelwaterpomp

14. Slang

15. Motor

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op

NL

transportschade.

- Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• Tegelsnijmachine
• Kuip(3)
• Koelwaterpomp(13)
• Hoekaanslag(5)
• Onderstel(1)
• Originelehandleiding
• Veiligheidsinstructies

De tegelsnijmachine kan worden gebruikt voor gewone snijwerkzaamheden op kleine of middel-grote tegels (ceramiek of dergelijke) conform de grootte van de machine. Ze is vooral bedoeld voor de doe-het-zelver en voor handwerk. Het is niet toegestaan om ermee hout en metaal te snijden.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor zij bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor eventueel daaruit voortvloeiende schade of verwondingen is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Alleen de voor de machine gepaste snijschijven mogen worden gebruikt. Het gebruik van zaagbladen is verboden. Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot het doelmatig gebruik. Personen, die de machine bedienen en onderhouden, moeten met haar vertrouwd en op de hoogte zijn van eventuele gevaren. Bovendien dienen de geldende voorschriften ter voorkoming van ongevallen strikt te worden opgevolgd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen. Wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en de opbouw van de machine kunnen zich de

volgende punten voordoen:

• Raken van de diamantschijf in het niet afgedekt zaagbereik.
  • Grijpen in de draaiende diamantschijf.
• Wegspringen van een defect diamantopzetstuk van de diamantschijf.
  • Van werkstukken en werkstukdelen.
• Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Motorvermogen: 800 W
Motortoeren: 3000 t/min.
Wisselstroommotor: 230 V \~ 50 Hz
Isolatieklasse: .... Klasse B
Bescherming type: IP54
Tafelafmetingen: 570 x 385 mm
Snijlengte: 520 mm
Lengte jolly: 520 mm
max. dikte van het werkstuk 90°: ...... 30 mm
max. dikte van het werkstuk 45°: ...... 25 mm
Diamantsnijschijf: 0 200 x ø 25,4
Stroomtoevoer LED 3 x 1,5 V (AAA)
Gewicht 31 kg

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens DIN EN ISO 3744; EN ISO 11201. Draag een gehoorbeschermer.

Bedrijf

Geluidsdrukniveau L_pA 94 dB (A)

Onzekerheid K_pA .....3 dB

Geluidsvermogen L_WA 107 dB (A)

Onzekerheid K_WA .....3 dB

Stationair

Geluidsdrukniveau L_pA 76 dB (A)

Onzekerheid K_pA .....3 dB

Geluidsvermogen L _WA 89 dB (A)

Onzekerheid K_WA .....3 dB

NL

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  • Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  • Overbelast het toestel niet.
  • Laat het toestel indien nodig nazien.
• Schakel het toestel uit als het niet wordt gebruikt.
  • Draaghandschoenen.

Restrisico's

Er blijven altijd restrisico's over ook al wordt dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker wordt gedragen.
2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onderhouden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

• De machine moet worden opgesteld zodat ze veilig staat, d.w.z. ze moet op een werkbank, het standaardonderstel of dgl. worden vastgeschroefd.
• Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd.
  • De snijschijf moet vrij kunnen draaien.

Montage (fi g. 1-6)

• Standbenen (18) vastschroeven op het onderstelframe d.m.v. de 4 schroeven (19).
  • Onderstelopstellen
  • De beide schroeven (37) voor het bevestigen

van de kuip (3) van binnen de vierkante gaten in steken en kuip het onderstelframe (12) in plaatsen.

• Koelwaterpomp (13) in de houder (38) fixeren. Tegelsnijmachine de kuip in plaatsen en kuipfixering (39) vastschroeven.
• Stergreepschroef (11) en afstandsstuk (40) afschroeven en bewaren.
• Kuip met water vullen tot de koelwaterpomp (13) helemaal onder water staat.

Aanwijzing!

Zorg ervoor dat de koelwaterslang (14) bij de montage niet knikt, anders is een perfecte werking niet verzekerd.

Gevaar!

De kabel en de koelwaterslang mogen niet in het snijbereik terechtkomen!

6. Bediening

6.1 Aan-/uitschakelaar (fi g. 7)

• Om de machine aan te zetten drukt u op „I“ van de AAN- / UIT-schakelaar (16).
• Voordat u met het snijden begint dient u te wachten tot de snijschijf het maximumtoerental heeft bereikt en de koelwaterpomp (13) water naar de snijschijf heeft gebracht.
  Om de machine uit te zetten drukt u op „0“ van de schakelaar (16).

6.2 90° sneden (fi g. 8/9)

• Schroef met stervormige handgreep (27) losdraaien.
• Hoekaanslag (5) op 90° afstellen en schroef met stervormige handgreep (27) terug aanhaalen.
• Schroeven (28) opnieuw aanhalen teneinde de hoekaanslag (5) vast te zetten.
• Machinekop (29) aan de handgreep (9) naar achteren schuiven.
• Tegel tegen de aanslagrail (6) aan de hoekaanslag (5) schuiven.
  • Tegelsnijmachineinschakelen.
• Aanwijzing! Afwachten tot het koelwater de snijschijf (2) heeft bereikt.
  • Machinekop (29) langzaam en gelijkmatig aan de handgreep (9) door de tegel heen naar voren trekken.
• Aan het einde van de snede de tegelsnijmachine opnieuw uitschakelen.

NL

6.3 45° Diagonale snede (fi g. 10)

• Hoekaanslag (5) op 45° afstellen.

• Snede uitvoeren zoals beschreven onder 6.2.

6.4 45° Langssnede „jollysnede“ (fi g. 11)

• Schroef met stervormige handgreep (10) losdraaien.
• Geleiderail (7) naar links schuin zetten op 45° van de schaal (17) met hoekmaten.
  • Schroef met stervormige handgreep (10) opnieuw aanhalen.
• Snede uitvoeren zoals beschreven onder 6.2.

6.5 Verwisselen van diamantsnijschijf (fi g. 12/13)

• Netstekkertrekken
• De 4 schroeven (35) losdraaien en beschermkap (8) van het zaagblad verwijderen.
• De flensmoer in draairichting van de snijschijf (2) losdraaien m.b.v. de sleutel (34). (Aanwijzing! linkse schroefdraad) Daarbij sleutel (31) op de motoras aanzetten en tegenhouden.
  • Buitenflenzen (36) en snijschijf (2) afnemen.
• Montageflens zorgvuldig schoonmaken alvorens de nieuwe snijschijf te monteren.
• De nieuwe snijschijf in omgekeerde volgorde monteren en aanhalen. Aanwijzing! Draai-richting van de snijschijf in acht nemen!
• Beschermkap (8) van het zaagblad opnieuw monteren.

6.6. Bedrijf LED-licht (fi g. 15-16)

Gevaar! Niet rechtstreeks in het LED-licht kijken!

6.6.1 Stationair bedrijf (fi g. 15)

Inschakelen: De Aan/Uit-schakelaar (46) in stand „1“ brengen.

Uitschakelen: De Aan/Uit-schakelaar (46) in stand „0“ brengen.

Schakel het LED-licht (45) in. Het werkveld wordt nu verlicht. Met behulp van de schroef (47) kan het LED-licht extra worden bijgesteld. Draai hiervoor de schroef (47) enkele slagen los. Het LED-licht (45) kan dan op de adapter (48) in verticale en horizontale richting bewogen en uitgericht worden. Draai de schroef (47) weer vast als het LED-licht zich in de gewenste positie bevindt.

6.6.2 Inzet als zaklamp/waterpas (fi g. 15)

Verwijder de schroef (47). Het LED-licht kan nu van de adapter (48) afgenomen en als zaklamp gebruikt worden. De plaat (50) van het LED-licht is magnetisch, zodat hij op zulke ondergronden kan worden bevestigd. Daarnaast kan het LED-licht aan de hand van de geïntegreerde waterpaslibel (49) als nivelleerhulp worden gebruikt.

6.6.3 Vervanging van de batterijen

Verwijder de onderplaat (50) door de 4 schroeven (51) eruit te draaien. Neem de verbruikte batterijen eruit en vervang deze door nieuwe. Schroef daarna de onderplaat (50) weer vast.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Machine regelmatig van stof en verontreinigingen ontdoen. Voor het schoonmaken gebruikt u best een doek of borstel.
• Gebruik voor het schoonmaken van het kunststofgedeelte geen bijtende middelen.
• De kuip (3) en de koelmiddelpomp (13) regelmatig van vuil ontdoen omdat anders de koeling van de diamantsnijschijf (2) niet verzekerd is.

8.2 Onderhoud

Alle bewegende onderdelen moeten periodiek worden nagesmeerd.

NL

8.3 Tranport

• Vóór het transport dient u al het koelmiddel af te laten.
• Voor het optillen van de machine geen veiligheidsvoorzieningen gebruiken.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
- Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Afvalbeheer en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoff en mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5°C en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

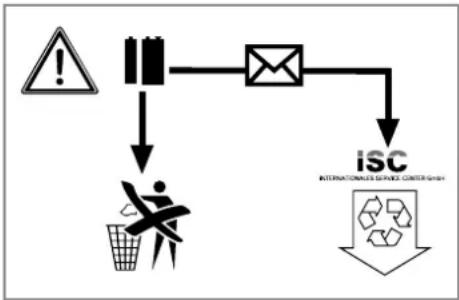

11. Verwijderen van batterijen

Batterijen bevatten materialen die schadelijk zijn voor het milieu. Batterijen horen niet thuis bij het huisvuil. Gooi ze niet in het vuur of in het water. Batterijen moeten worden ingezameld, gerecycleerd of milieuvriendelijk verwijderd. Stuur afgedankte batterijen naar ISC GmbH, Eschenstraße 6 in D-94405 Landau. Daar is door de fabrikant een behoorlijke verwijdering verzekerd.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken*
Verbruiksmateriaal/verbruiksstukken* Doorslijpschijven
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
  Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

1. De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

2. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

PL
