BRUKSANVISNING Pro-RF 521 Toolson

SE Original-bruksanvisning Kakelsåg

- En diamantoverdel med feil på kappeskiven kan bli slynget ut.

- Slå fliseskjæringen av igjen när du har skåret flisen.

6.3 45° diagonalskjæringer (fi g. 10)

6.5 Utskiftning av diamantkappeskiven (fi g. 12/13)

Slå på: Sett PÅ/AV-bryteren (46) i stilling "1". Slå av: Sett PÅ/AV-bryteren (46) i stilling "0".

11. Avfallsbehandling av batterier

Batterier inneholder miljøskadelige materialer. Du må ikke kaste batterier i husholdningsavfallet, på åpen ild eller i vann. Batterier skal samles inn, resirkuleres eller avfallsbehandles på miljøvennlig måte. Du kan sende de brukte batteriene til iSC GmbH, Eschenstraße 6 i D-94405 Landau. Der kan produsenten garantere en forskriftsmessig destruksjon.

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Fara! Risk för skärskador!

Obs! Segmenterade diamantklingor får inte användas

SE

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Gällande säkerhetsanvisningar finns i det bifogade häftet.

Fara!

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Extra säkerhetsanvisningar

• Ställ maskinen på ett jämnt, halkfritt underlag. Maskinen får inte stå ostadigt.
• Försäkra dig om att spänningen på maskinens typskylt stämmer överens med nätspänningen. Anslut först därefter maskinen till nätet.
  • Sätt på skyddsglasögon.
  Bärhörselskydd.
  • Bärskyddshandskar.
• Spruckna diamantdelningsklingor skall inte användas längre utan bytas ut.
• Obs! Delningsklingan roterar efter det att maskinen har slagits ifrån!
• Bromsa inte diamantdelningsklingan genom att trycka på sidorna.
• Märk! Diamantdelningsskivan måste alltid kylas med vatten.
• Drag ut nätkontakten innan du byter ut delningsklingan.
• Använd endast lämpade diamantdelningsklingor.
• Låt aldrig maskinen stå utan uppsikt i rum där barn befinner sig.
  • Skydda maskinen mot ingrepp av barn.
• Drag ut nätkontakten innan det elektriska systemet i motorrummet kontrolleras.
  • Dålig ordning på arbetsplatsen leder ofta till

olyckor.

- Se till att du står säkert och stabilt medan du arbetar. Undvik onormala kroppshållningar och håll alltid balansen.

- Om klingan blockeras måste maskinen slås ifrån och kopplas bort från nätet. Först därefter får arbetsstycket tas bort.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2/4)

1.Underbord
2. Diamantdelningsklinga
3. Tråg
4. Arbetsbord
5. Vinkelanhåll
6. Anslagslist
7. Styrskena
8. Klingskydd
9. Handtag
10. Stjärnskruv för vinkelinställning
11. Stjärnskruv för transportsäkring
12. Stativram
13. Kylvattenpump
14. Slang
15. Motor

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

SE

• Kakelsåg
  Tråg(3)
  • Kylvattenpump(13)
  • Vinkelanhåll(5)
  • Underbord(1)
  • Original-bruksanvisning
  • Säkerhetsanvisningar

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

3. Ändamålsenlig användning

Kakelsågen kan användas till normal sågning av små och medelstora plattor (kakel, keramik eller liknande) med hänsyn till maskinens mått. Maskinen är särskilt avsedd för såväl gör-det-självare som professionella hantverkare. Sågen får inte användas till sågning av trä eller metall.

Maskinen får endast användas i enlighet med dess ändamålsenliga användning. All annan slags användning som överskrider ovanstående uppgifter är ej ändamålsenlig. För allt slags skador på egendom resp. personskador som uppstår av sådan användning ansvarar användaren och inte tillverkaren. Endast delningsklingor som är avsedda för maskinen får användas. Användning av allt slags sågklingor är förbjudet. Den ändamålsenliga användningen omfattar även att säkerhetsanvisningarna samt monterings- och driftsanvisningarna i bruksanvisningen beaktas. Personer som använder och genomför service på maskinen måste känna till maskinen samt vara informerade om eventuella faror. Dessutom måste de gällande arbetarskydds-föreskrifterna följas exakt. Övriga allmänna regler inom de arbetsmedicinska och säkerhetstekniska områdena skall beaktas. Förändringar på maskinen leder till att tillverkarens ansvarighet för skador som uppstår som följd därav bortfaller helt. Trots ändamålsenlig användning kan särskilda återstående riskfaktorer inte uteslutas. På grund av maskinens konstruktion och uppbyggnad kan följande punkter komma att bli aktuella:

• Användaren rör vid diamantdelningsklingan inom oskyddat område.
  • Användaren griper in i den roterande diamantdelningsklingan.
• Defekta diamantdelar av delningsklingan slungas ut.
• Från arbetsstycken eller delar av arbetsstycken.
• Hörselskador ifall erforderligt hörselskydd inte används.

4. Tekniska data

Motoreffekt: 800 W
Motorvarvtal: 3000 min ^1
Växelströmsmotor 230 V \~ 50 Hz
Isoleringsmaterialklass .... Klass B
Kapslingsklass IP54
Bordets storlek 570 x 385 mm
Skärningslängd 520 mm
Snedskärningslängd 520 mm
Max. tjocklek på arbetsstycke 90°: ...... 30 mm
Max. tjocklek på arbetsstycke 45°: ...... 25 mm
Diamantdelningsklinga ....∅ 200 x ∅ 25,4
Strömförsörjning LED ...... 3 st 1,5 V (AAA)
Vikt: 31 kg

Fara!

Bulleremissionsvärden

Bullernivån från denna maskin är uppmätt enl. EN ISO 3744; EN ISO 11201 bilaga. Bullernivån vid arbetsplatsen kan överskrida 85 dB (A). I detta fall är bullerdämpande åtgärder vid arbetsplatsen erforderliga (bär hörselskydd!).

Drift

Ljudtrycksnivå L _pA 94 dB(A)

Osäkerhet K_pA 3 dB

Ljudeff ektnivå L_WA 107 dB(A)

Osäkerhet K _WA 3 dB

Tomgång

Ljudtrycksnivå L _pA 76 dB(A)

Osäkerhet K_pA .....3 dB

Ljudeff ektnivå L_WA 89 dB(A)

Osäkerhet K_WA 3 dB

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.

SE

• Lämna in maskinen för översyn vid behov.
- Slå ifrån maskinen om den inte används.
Bärhandskar.

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi ltermask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning!

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

Se till att maskinen står stabilt, dvs. fastskruvad på en arbetsbänk, det seriemässiga underbordet eller liknande.
- Innan maskinen tas i drift måste alla skydd och säkerhetsanordningar ha monterats på avsett vis.
• Klingan måste kunna rotera fritt.

Montering (bild 1-6)

• Skruva fast benen (18) på stativramen med de fyra skruvarna (19).
  • Ställ upp understället.
• Skjut in de båda skruvarna (37) för trågfixeringen från insidan genom de fyrkantiga hålen och lägg sedan träget (3) i stativramen (12).
• Fixera kylvattenpumpen (13) i hållaren (38). Ställ kakelsågen i träget och skruva fast trägfixeringen (39).
• Skruva ut stjärnskruven (11) och distansstycket (40) och förvara dem på en säker plats.
• Fyll träget med vatten tills kylvattenpumpen är helt täckt av vatten.

Märk!

Se till att kylvattenslangen (14) inte viks vid monteringen eftersom en fullgod funktion annars inte kan garanteras.

Fara!

Kabeln och kylvattenslangen får inte komma in i sågningszonen.

6. Använda

6.1 Strömbrytare (bild 7)

Tryck på „l“ på strömbrytaren (16) för att slå på kakelsågen.
- Innan du börjar såga kakel måste du se till att delningsklingan har nätt sitt maximala varvtal och kylvattenpumpen (13) har pumpat vatten till delningsklingan.
- Tryck på „0“ på strömbrytaren (16) för att slå ifrån kakelsågen.

6.2 90°-snitt (bild 8/9)

• Lossa på stjärnskruven (27).
• Ställ vinkelanhållet (5) på 90° och dra sedan åt stjärnskruven (27) på nytt.
• Dra åt skruvarna (28) på nytt för att fixera vinkelanhållet (5).
• Skjut maskinens överdel (29) ifrån dig med handtaget (9).
• Lägg in kakelplatta mot anslagslisten (6) vid vinkelanhållet (5).
  • Slå på kakelsågen.
• Märk! Vänta tills kylvattnet har nätt fram till delningsklingan (2).
• Dra maskinens överdel (29) långsamt mot dig med konstant hastighet med handtaget (9) och vidare igenom kakelplattan.
• Slå ifrån kakelsågen när du har sågat igenom plattan.

6.3 45°-diagonalsnitt (bild 10)

• Ställ in vinkelanhållet (5) på 45°.
- Såga kakelplattan enligt beskrivningen under 6.2.

6.4 45°-längssnitt, geringssnitt (bild 11)

• Lossa på stjärnskruven (10).
• Luta styrskenan (7) åt vänster till 45° på vinkelskalan (17).
  • Dra åt stjärnskruven (10) på nytt.
• Såga kakelplattan enligt beskrivningen under 7.4.

SE

6.5 Byta ut diamantklinga (bild 12/13)

• Dra ut stickkontakten

• Lossa de 4 skruvarna (35) och ta av klingskyddet (8).
• Lossa på flänsmuttern i delningsklingans (2) rotationsriktning med hjälp av nyckeln (34). (Märk! Vänstergånga) Sätt in nyckeln (31) vid motoraxeln och håll emot.
• Ta av ytterflänsen (36) och delningsklingan (2).
• Rengör monteringsflänsen noggrant innan du monterar den nya delningsklingan.
• Sätt in den nya delningsklingan i omvänd ordningsföljd och dra sedan åt. Märk! Beakta delningsklingans rotationsriktning!
  • Montera klingskyddet (8) på nytt.

6.6 Använda LED-lampan (bild 15–16)

Varning! Titta inte direkt in i ljuset från lysdioden!

6.6.1 Stationär användning (bild 15)

Inkoppling: Ställ strömbrytaren (46) i läge "1". Fränkoppling: Ställ strömbrytaren (46) i läge "0".

Slå på LED-lampan (45). Arbetsområdet lyses upp. Använd skruven (47) om du måste justera LED-lampan i efterhand. Lossa på skruven (47) genom att vrida runt den med ett par varv. Därefter kan LED-lampan (45) fl yttas och justeras in på adaptern (48) i lodrät och vågrät riktning.

Dra åt skruven (47) på nytt när LED-lampan befi n- ner sig i avsedd position.

6.6.2 Använda som fi cklampa/vattenpass (bild 15)

Ta bort skruven (47). Därefter kan du ta av LED-lampan (48) och använda som fi cklampa. LED-lampans bottenplatta (50) är magnetisk och kan därför fästas på ett lämpligt underlag. Dessutom kan LED-lampan användas till nivellering med hjälp av de integrerade vattenpasslibellerna (49).

6.6.3 Byta batterier

Skruva ut de fyra skruvarna (51) och ta sedan av bottenplattan (50). Ta ut de förbrukade batterierna och byt ut dem mot nya. Skruva därefter fast bottenplattan (50) på nytt.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

• Ta regelbundet bort damm och smuts från maskinen. Rengör helst med en tygduk eller en pensel.
• Använd inga frätande medel när du rengör plastdelarna.
• Rengör träget (3) och kylvattenpumpen (13) i regelbundna intervaller för att garantera att diamantklingan (2) alltid kyls i tillräcklig mån.

8.2 Underhåll

Smörj in alla rörliga delar i regelbundna intervaller.

8.3 Transport

• Innan maskinen transporteras måste allt kylmedel tappas av.
  • Lyft inte maskinen i säkerhetsanordningarna.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information finns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

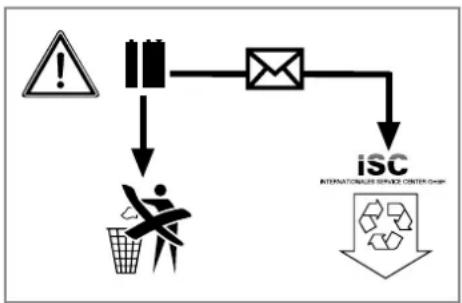

11. Avfallshantering av batterier

Batterier innehåller miljöfarligt material. Kasta inte batterierna i hushållssoporna, i eld eller i vatten. Batterierna ska samlas och sedan lämnas in för miljövänlig återvinning eller avfallshantering. Skicka in förbrukade batterier till ISC GmbH, Eschenstraße 6, D-94405 Landau. Tillverkaren ombesörjer föreskriven avfallshantering.

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

SE

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar*
Förbrukningsmaterial/förbrukningsdelar* Kapskivor
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

- Fungerade produkten först eller var den defekt från början?

- Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

- Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre väld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

1. Garantitiden uppgår till 60 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

2. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
