BRUKSANVISNING Pro-RF 521 Toolson

NO Original-driftsveiledning Fliseskjærer

IS Upprunalegar notandaleiðbeiningar Flísaskurðarvél

3. Formålsbestemt anvendelse

skru bakkefikseringen (39) på.

8. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

9. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

Fare! - Les bruksanvisningen for å redusere faren for personskader

Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Forsiktig! Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskadelig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen!

Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fliser, spon og støv fra maskinen, og dette kan føre til at man blir blind.

Fare! Fare for å skjære seg

Forsiktig! Det er ikke tillatt å bruke segmenterte diamant-kappeskiver.

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

Andre sikkerhetsinstrukser

• Plasser maskinen på et flatt, sklisikkert gulv. Maskinen må ikke vakle.
• Kontroller at spenningen på merkeplaten stemmer overens med den eksisterende spenningen i strømnettet. Først deretter kan du plugge maskinen til strømnettet.
  • Ta på deg vernebriller.
  • Brukhørselsvern.
  • Brukvernehansker.
• Diamant-kappeskiver med sprekker må ikke lenger brukes, men skiftes ut.
• Forsiktig! Kappeskiven fortsetter å rotere en stund etter at maskinen er slått av!
• Ikke brems diamant-kappeskiven ved å presse mot siden av den.
• Merk! Diamant-kappeskiven må alltid kjøles med vann.
• Trekk ut nettpluggen før du skifter kappeskive.
  • Bruk kun egnede diamant-kappskiver.
  La aldri maskinen stå uten tilsyn i rom hvor det oppholder seg barn.
• Trekk ut nettpluggen før du kontrollerer det elektriske motorromsystemet.

• Uorden på arbeidsplassen kan lett føre til ulykker.

• Sørg for at du står trygt og stodig under arbeidet. Unngå å innta unormal holdning med kroppen, hold alltid likevekten.

• Dersom kappeskiven blokkeres, må du slå av maskinen og kople den fra nettet. Først deretter kan arbeidsstykket fjernes.

2. Beskrivelse av maskinen og innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1/2/4)

1. Understell
2. Diamant-kappeskive
3. Oppsamlingskar
4. Arbeidsbord
5. Vinkelanlegg
6. Anleggsskinne
7. Styreskinne
8. Kappeskivebeskyttelse
9. Håndtak
10. Stjernegrepsskrue for vinkelinnstilling
11. Stjernegrepsskrue for transportsikring
12. Understellsramme
13. Kjølevannspumpe
14. Slange
15. Motor

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

• Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
• Fjern forpakningsmaterialet og forpakningsog transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

NO

Flisekutter
• Oppsamlingskar(3)
• Kjølevannspumpe(13)
• Vinkelanlegg(5)
• Understell(1)
• Bruksanvisning
• Sikkerhetsinstrukser

Vær oppmerksom på at våre maskiner ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

3. Formålstjenlig bruk

Flisekutteren kan brukes til vanlige skjærearbeider på små og middelstore fl iser (kakler, keramikk eller liknende) i samsvar med størrelsen på maskinen. Den er konsipert spesielt for gjør-det-selvbruk og håndverkere. Det er ikke tillatt å skjære tre og metall med maskinen.

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/maskinpasseren ansvarlig. Det er kun tillatt å bruke kappeskiver som er egnet for maskinen. Det er forbudt å bruke sagblader. Forskriftsmessig bruk inkluderer også at sikkerhetsinstruksjonene, monteringsveiledningen og instruksjonene om bruk i bruksanvisningen blir fulgt. Personer som betjener og vedlikeholder maskinen, må være fortrolige med maskinen og ha fått instruksjon i de mulige farene. I tillegg til dette skal gjeldende ulykkesforebyggende forskrifter overholdes strengt. Andre allmenngyldige regler innen arbeidsmedisinske og sikkerhetstekniske områder skal overholdes. Hvis det utføres endringer på maskinen, oppheves produsentens produktansvar og ansvar for skader som måtte oppstå. Selv om maskinen brukes forskriftsmessig, kan man ikke helt utelukke spesielle resterende risikofaktorer. På grunn av maskinens konstruksjon og oppbygning kan følgende punkter oppstå:

- Arbeidsstykker og deler av arbeidsstykker kan bli slynget ut.

- Hørselskader hvis man ikke bruker det nødvendige hørselsvern.

4. Tekniske data

Motorytelse....800W
Motorturtall ....3 000 min ^1
Vekselstrømsmotor 230 V \~ 50 Hz
Isoleringsklasse .... Klasse B
Innkapsling IP 54
Lengde på skjæringen 520 mm
Lengde på jolly 520 mm
Skjærehøyde 90° ...... maks. 30 mm
Skjærehøyde 45° ...... maks. 25 mm
Skjærebord
Dimensjoner 570 mm x 385 mm
Diamant-kappeskive ....∅ 200 x ∅ 25,4
Strømforsyning LED-lampe ..... 3 x 1,5 V (AAA)
Vekt 31 kg

Fare!

Støyemisjonsverdier

Denne maskinens støynivå måles i samsvar med DIN EN ISO 3744; EN ISO 11201. Støyen på arbeidsplassen kan overskride 85 dB (A). I et slikt tilfelle er det nødvendig å treff e hørselsvernstiltak for brukeren. (Bruk hørselsvern!)

Drift

Lydtrykknivå L _pA 94 dB (A)

Usikkerhet K _nA ......3 dB

Lydeff ektnivå L _WA 107 dB (A)

Usikkerhet K_WA ......3 dB

Ubelastet

Lydtrykknivå L _nA 76 dB (A)

Usikkerhet K _DA 3 dB

Lydeff ektnivå L_WA 89 dB (A)

Usikkerhet K_WA ......3 dB

NO

Begrens støyutviklingen og vibrasjonene til et minimum!

• Bruk bare forskriftsmessige maskiner uten skader.
• Vedlikehold og rengjør maskinen med jevne mellomrom.
• Tilpass din arbeidsmåte maskinen.
  • Overbelast ikke maskinen.
  • Sørg ved behov for å få maskinen undersøkt.
• Slå av maskinen när den ikke er i bruk.
• Brukhansker.

Forsiktig!

Resterende risikoer

Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

1. Lungeskader dersom man ikke bruker en egnet støvmaske.
2. Hørselsskader dersom man ikke bruker egnet hørselsvern.
3. Helseskader som kan resultere av vibrasjonene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

5. Før igangsetting

Før du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.

Advarsel!

Trekk alltid ut nettpluggen før du utfører innstillinger på maskinen.

• Maskinen må installeres så den står stabilt, dvs. skrus fast på en arbeidsbenk, et standard understativ eller liknende.
• Før maskinen settes i drift, må alle deksler og sikkerhetsinnretninger være montert på forskriftsmessig måte.
  • Kappeskiven må kunne rotere fritt.
• Før du kopler til maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.

Montering av understell og kjølevannspumpe (fi g. 1-6)

• Skru maskinføttene (18) fast til understellsrammen med de 4 skruene(19).
  • Still opp understellet.
• Stikk de to skruene (37) for oppsamlingskarfestet gjennom firkanthullene fra innsiden og legg oppsamlingskaret (3) inn i understellsrammen (12).
• Fest kjølevannspumpen (13) i holderen (38). Plasser fliseskjæreren i oppsamlingskaret og skru på oppsamlingskarfestet (39).
• Skru ut og ta vare på stjernegrepsskruen (11) og avstandsstykket (40).
• Fyll oppsamlingskaret med vann til kjølevannspumpen (13) er dekket fullstendig til med vann.

Merk!

• Trykk på „l“ på PÅ/AV-byteren (16) for å slå maskinen på.
• Før skjæreprosessen startes, må du vente til kappeskiven har kommet opp i maks. turtall, og kjølevannpumpen (13) har transportert vannet til kappeskiven.
• Trykk på „0“ på byteren (16) for å slå maskinen av.

6.2 90° skjæringer (fi g. 8/9)

• Løsne stjernegrepskruen (27).
- Sett vinkelanlegget (5) på 90° og trekk stjernegrepskruen (27) til igjen.
- Trekk skruene (28) til igjen for å feste vinkel-anlegget (5).
- Skyv maskinhodet (29) bakover på håndtaket (9).
- Legg flisen inntil anleggsskinnen (6) på vinkelanlegget (5).
• Startflisekutteren.
- OBS: Vent til kjølevannet har nädd fram til kappeskiven (2).
- Trekk maskinhodet (29) jevnt og sakte framo-

NO

ver gjennom flisen ved å holde i håndtaket (9).

Still vinkelanlegget (5) inn på 45°. Utfør skjæringen som forklart under punkt 6.2.

6.4 45° langsgående skjæring, „jolly-skjæring“ (fi g. 11)

• Løsne stjernegrepskruen (10).
- Sett styreskinnen (7) i 45° mot venstre på vinkelskalaen (17).
• Trekk stjernegrepskruen (10) til igjen.
- Utfør skjæringen som forklart under punkt 6.2.

• Trekk ut nettpluggen.
- Løsne de fire skruene (35) og ta av sagbladbeskyttelsen (8).
- Løsne flensmutteren i kappeskivens (2) rotasjonsretning med nøkkelen (34). (Merk! venstregjenger). Sett nøkkelen (31) på motorakselen og hold imot.
• Ta av ytterflensene (36) og kappeskiven (2).
- Rengjør monteringsflensen omhyggelig før du monterer den nye kappeskiven.
- Sett inn den nye kappeskiven igjen i motsatt rekkefølge og spenn den fast. Merk! Vær oppmerksom på kappeskivens rotasjonsretning!
• Monter sagbladbeskyttelsen (8) igjen.

6.6 LED-lampe for drift (fi gur 15-16)

OBS! Ikke se direkte inn i LED-lampen!

6.6.1 Stasjonær drift (fi gur 15)

Slå på LED-lampen (45). Arbeidsområdet belyses nå. Ved hjelp av skruen (47) kan LED-lampen i tillegg justeres til å gi optimalt lys. Løsne i denne forbindelse skruen (47) noen omdreininger. LED-lampen (45) kan nå beveges og posisjoneres i vertikal og horisontal retning på adapteren (48). Trekk skruen (47) forsvarlig til igjen når LED-lampen befi nner seg i ønsket stilling.

6.6.2 Bruk som lommelykt/vaterpass (fi gur 15)

Fjern skruen (47). Nå kan LED-lampen tas av fra adapteren (48) og brukes som lommelykt. Bunnplaten (50) på LED-lampen er magnetisk, slik at den kan festes på tilsvarende underlag. I tillegg kan LED-lampen brukes som nivelleringshjelp, takket være de integrerte vaterpasslibellene (49).

6.6.3 Batteriskift

Fjern bunnplaten (50) ved å skru ut de 4 skruene (51). Ta ut de oppbrukte batteriene og bytt dem ut med nye batterier. Skru deretter bunnplaten (50) på igjen.

7. Utskiftning av nettkabelen

Fare!

Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

8. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.

8.1 Rengjøring

• Støv og smuss skal fjernes fra maskinen med jevne mellomrom. Det er best å utføre rengjøringen med en klut eller med en pensel.
• Ikke bruk etsende midler til rengjøringen av kunststoffet.
• Oppsamlingskaret (3) og kjølevæskepumpen (13) skal rengjøres med jevne mellomrom for smuss, fordi man i motsatt fall ikke er garantert en tilstrekkelig kjøling av diamant-kappeskiven(2).

8.2 Vedlikehold

Alle bevegelige deler skal ettersmøres med jevne mellomrom.

8.3 Transport

• Kjølevæsken må tappes fullstendig av før transport.
• Bruk ikke noen av sikkerhetsinnretningene for å løfte maskinen.

NO

8.4 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opplysninger angis:

• Maskintype
  • Maskinensartikkelnummer
  • Maskinensidentifikasjonsnummer
• Reservedelsnummeret til den nødvendige reservedelen

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

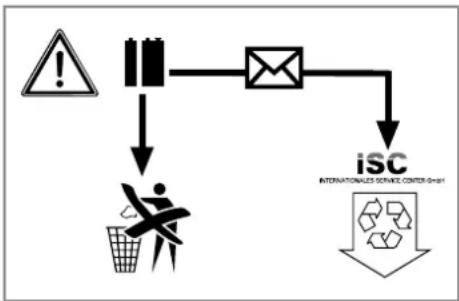

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

10. Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering:

Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler*
Forbruksmateriale/ forbruksdeler* Kappeskiver
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

- Virket maskinen noen gang, eller var den defekt helt fra start av?

- Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?

Beskriv denne feilfunksjonen.

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgende vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.
2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

1. Vår garanti dekker ikke:

2. Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

3. Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

4. Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

5. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

6. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.

IS

2. Tækislýsing og innihald

Samsetning undirgrindar og kælivatnsdælu (myndir 1-6)

N erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkel
