РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Pro-RF 521 Toolson

BG Оригинално упътване за употреба Машина за рязане на плочки

BA Originalne upute za uporabu Stroj za rezanje keramičkih pločica

RS Originalna uputstva za upotrebu Mašina za rezanje keramičkih obloga

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха.

Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработка материал, съдържащ азбест!

Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

Опасност! Опасност от порязване.

Внимание! Не използвайте диамантени отрезни дискове със сегменти.

BG

Опасност!

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Съответните инструкции за безопасност ще намерите в приложената брошура.

Опасност!

Прочетете всички указания за

безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

Допълнителни указания за безопасност

• Maшината да се постави на здрав под, устойчив на хлъзгане. Машината не трябва да се клати.
• Уверете се, че напрежението на табелката с техническите данни съответства на съществуващото напрежение. Едва тогава свържете щепсела към мрежата.
  • Да се носят защитни очила.
  • Да се носят предпазни средства на слуха.
  • Да се носят защитни ръкавици.
• Да не се използват диамантени отрязващи дискове с пукнатини, а да се подменят.
• Да не се използват сегментирани отрязващи дискове.
• Внимание: Отрязващит диск се движи по инерция!
• Не спирайте диамантения отрязващ диск чрез страничен натиск.
• Внимание: Диамантеният отрязващ диск винаги да се охлажда с вода.
  • Преди смяна на отрязващ диск да се

издърпа щепсела.
- Да се използват само подходящи диамантени отрязващи дискове.
- Никога да не се оставя машината без надзор в помещения с деца.
- Преди проверка на електрическата система на електромотора да се издърпа щепсела.
- Неподреденото работно място е предпоставка за злополуки.
- Заемете безопасно и стабилно положение по време на работа. Избягвайте неестествено положение на тялото, винаги заставайте в равновесно положение.
- Ако отрезният диск блокира, спрете машината и я изключете от захранващата мрежа. Едва тогава отстранете детайла.

1. Поставка
2. Отрезна шлифовъчна шайба с диамантено покритие
3. Вана
4. Работна маса
5. Ђглов ограничител
6. Ограничителна шина
7. Направляваща шина

8. Защита за отрезната шлифовъчна шайба

9. Дръжка

10. Звездообразен крилчат винт за настройка на ъгъла

11. Звездообразен крилчат винт за предпазител за транспортиране

12. Рамка на поставката

13. Помпа за охлаждаща вода

14. Маркуч

15. Двигател

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията

BG

относно обслужването в края на упътването.

• Отворете опаковката и внимателно извадете уреда от опаковката.
• Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).
• Проверете дали обемът на доставка е пълен.
• Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
• По възможност запазете опаковката до изтичане на гаранционния срок.

Внимание!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

• Резачна машина за керамични плочи
• Вана (3)
• Помпа за охлаждаща вода (13)
• Ђглов ограничител (5)
- Поставка (1)
• Оригинално упътване за употреба
• Указания за техника на безопасност

3. Употреба по предназначение

Резачната машина за керамични плочи може да се използва за обичайни работи, свързани с рязането на малки и средно големи плочи (кахли, керамика или подобни) съобразно големината на машината. Тя е замислена особено за домашна употреба и занаятчийството. Рязането на дърво и метал не е разрешено.

Машината трябва да се използва само според нейното предназначение. Всяка друга употреба, различна от тази, не е според предназначението. За възникващи от това щети или наранявания от всякакъв вид отговаря потребителят/обслужващото лице, а не производителят. Могат да се използват само подходящи за машината режещи дискове. Използването на циркулярни дискове е забранено. Част от употребата по предназначение е също и спазването на указанията за безопасност, както и на упътването за монтаж и указанията за

експлоатация в упътването за употреба. Лица, които обслужват и поддържат машината, трябва да са запознати с нея и да са информирани за възможните опасности. Освен това трябва най-точно да се спазват валидните наредби за предотвратяване на злополуки. Други общи правила в областите на трудовата медицина и техническата безопасност трябва да се спазват. Промени по машината изключват напълно евентуална отговорност на производителя и възникващи от това щети. Въпреки употребата по предназначение някои други рискови фактори не могат напълно да бъдат отстранени. Обусловени от конструкцията и монтажа на машината могат да се появят следните рискове:

• Докосване на диамантения режещ диск в непокритата зона.
• Докосване на работация диамантен режещ диск.
• Изхвърляне на дефектна диамантена част на режещия диск.
• На обработваеми детайли и части от обработваеми детайли.
• Увреждане на слуха при неизползване на необходимата защита за слуха.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

BG

4. Технически данни

Мощност на електромотора: 800 W

Клас изолация: ....Клас В

Защита: IP 54

Големина на масата: 570 x 385 мм

Дължина на рязане: 520 мм

Дължина на рязане Jolly: 520 мм

Макс. дебелина на детайла 90°: ......30 мм

Макс. дебелина на детайла 45°: .....25 мм

Емисионни стойности на шум

Шумът на тази машина се измерва по DIN EN ISO 3744; EN ISO 11201. Шумът на работното място може да надвиши 85 децибела (A). В този случай, за потребителя са необходими мерки за защита от шума. (Носете защита за слуха!)

Режим

Ниво на звуково налягане L_pA ..... 94 dB (A)

Колебание K_pA .....3 dB

Ниво на звукова мощност L_WA ..... 107 dB (A)

Ниво на звукова мощност L_WA ..... 89 dB (A)

Ограничете образуването на шум и вибрацията до минимум!

• Използвайте само безупречно функциониращи уреди.
• Поддържайте и почиствайте уреда редовно.
• Пригодете начина си на работа спрямо уреда.
  • Не претоварвайте уреда.
• Носете уреда при необходимост за проверка.
• Изключвайте уреда, ако не се използва.
  • Носете ръкавици.

Внимание!

Остатьчни рискове

Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни

рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се носи подходяща защитна маска против прах.
2. Увреждане на слуха, ако не се носи подходяща слухова защита.
3. Увреждания на здравето, резултиращи от вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва.

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата.

Предупреждение!

Преди да предприемете настройки на уреда винаги издърпвайте мрежовия щепсел.

• Машината трябва да бъде поставена устойчиво, т.е. да се закрепи върху работна маса, подставка от серията или подобни.
• Преди пускане в експлоатация всички капаци и защитни приспособления трябва да бъдат правилно монтирани.
• Циркулярният диск трябва да може да се движи свободно.

охлаждаща вода (фиг. 1-6)

• Завинтете опорните крака (18) с 4 винта (19) за рамката на поставката.
  • Монтирайте поставката
• Поставете двата винта (37) за приспособлението за фиксиране за вана посредством четириъгълните отвори и сложете ваната (3) в рамката на поставката (12).
• Фиксирайте помпата за охлаждаща вода (13) в държача (38). Поставете уреда за рязане на плочки във ваната и завинтете приспособлението за фиксиране за вана

BG

(39).

• Завинтете навън звездообразния крилчат винт (11) и ограничителния елемент (40) и пазете.
• Напълнете ваната с вода, докато помпата за охлаждаща вода (13) напълно се покрие с вода.

Предупредителна бележка!

Когато монтирате маркуча за водно охлаждане (14), внимавайте маркучът да не се пречупи. В противен случай маркучът няма да работи изправно.

Опасност!

Кабельт и маркучът за водно охлаждане не трябва да попадат в зоната на рязане.

6. Обслужване

6.1 Включвател/изключвател (фиг. 7)

• За включване натиснете „I“ върху включвател/изключвател (16).
• Преди започване на процеса рязане трябва да се изчака, докато отрязващит диск достигне макс. обороти и охлаждащата помпа (13) е подала водата до отрязващия диск.
• За изключване натиснете „0“ върху превключвателя (16).

• Разхлабете звездообразния крилчат винт (27)
• Поставете ъгловия ограничител (5) на 90° и отново здраво затегнете звездообразния крилчат винт (27).
• Отново затегнете винтовете (28), за да фиксирате ъгловия ограничител (5).
• Прибутайте машинната глава (29) за дръжката (9) назад.
• Поставете плочката до ограничителната шина (6) до ъгловия ограничител (5).
  • Включете уреда за рязане на плочки.
  • Предупредителна бележка! Изчакайте, докато водата за охлаждане достигне отрезната шлифовъчна шайба (2).
• Издърпайте машинната глава (29) бавно и равномерно за дръжката (9) напред посредством плочката.
• След приключване на рязането отново изключете уреда за рязане на плочки.

6.3 45° Диагонален разрез (фиг. 10)

- Настройте ъгловия ограничител (5) на 45°

- Изпълнете разреза, както е обяснено в т. 6.2.

6.4 45° Надлъжен разрез, „Jolly-разрез“ (фиг. 11)

• Разхлабете звездообразния крилчат винт (10)
• Наклонете направляващата шина (7) наляво на 45° от скалата на ъгъла (17).
• Отново здраво затегнете звездообразния крилчат винт (10).
• Изпълнете разреза, както е объяснено в т. 6.2.

6.5 Смяна на отрезна шлифовъчна шайба с диамантено покритие (фиг. 12/13)

• Издърпайте мрежовия щепсел
  Отвинтете четирите винта (35) и снемете защитата на циркулярния диск (8).
• С помощта на ключа (34) разхлабете гайката на фланеца по посоката на движение на отрезната шлифовъчна шайба (2).(Предупредителна бележка! лява резба) При това поставете ключа (31) на вала на двигателя и дръжте насрещно.
  Снемете външния фланец (36) и отрезна шлифовъчна шайба (2).
• Грижливо почистете фланеца на държача преди монтажа на новата отрезна шлифовъчна шайба.
• Отново поставете новата отрезна шлифовъчна шайба в обратната последователност и здраво затегнете. Предупредителна бележка! Съблюдавайте посоката на движение на отрезната шлифовъчна шайба!
• Отново монтирайте защитата на циркулярния диск (8).

Внимание! Не поглеждайте директно в светодиодната светлина!

Включване: Придвижете вкл-/изключвателя (46) в положение „1”.

Изключване: Придвижете вкл-/изключвателя (46) в положение „0”.

BG

Включете светодиодната светлина (45). Работната зона сега е осветена. С помощта на болта (47) светодиодната светлина може допълнително да се регулира. За целта разхлабете болта (47) след няколко завъртания. Светодиодната светлина (45) вече може да се придвижва и центрира върху адаптера (48) във вертикална и хоризонтална посока. Отново завийте болта (47), когато светодиодната светлина се намира в желаната позиция.

Извадете болта (47). Светодиодната светлина сега вече може да се извади от адаптера (48) и да се използва като джобно фенерче. Опорната плоча (50) на светодиодната светлина е магнитна, така че тя може да се закрепи върху съответните подложни основи. Допълнително светодиодната светлина може да се използва с помощта на вградените либели (49) като помощью средство за изравняване.

6.6.3 Смяна на батерията

Махнете опорната плоча (50), като завъртите навън 4 винта (51). Снемете изхабените батерии и ги сменете с нови. След това завинтете отново опорната плоча (50).

7. Смяна на мрежовия съединителен проводник

Опасност!

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервисна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и поръчка на резервни части

Опасност!

Преди всички дейности по почистване издърпвайте щепсела.

8.1 Почистване

• Почиствайте машината редовно от прах и замърсявания. Най-подходящо е да почиствате машината с кърпа или с четка.
• Не почиствайте пластмасовите части с разяждащи вещества.
• Почиствайте редовно ваната (3) и помпата за водно охлаждане (13) от замърсявания. В противен случай диамантеният отрезен диск (2) няма да се охлажда достатъчно.

8.2 Поддръжка

Всички движещи се части трябва да се смазват през определен интервал от време.

8.3 Транспорт

• Преди транспорт охлаждащото средство трябва да се източи.
• Да не се използват защитни съоръжения за повдигане на машината.

8.4 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

• Типуред
• Артикулен номер на уред
- Идентификационен номер на уред
• Номер на необходимата резервна част
Актуални цени и информация ще откриете на www.isc-gmbh.info

9. Извозване и повторна употреба

Уредът се намира в опаковка, за да се предотвратят щети при транспортирането. Тази опаковка представлява суровина и следователно може да се използва повторно или да се върне към цикъла за повторна преработка на суровините. Уредът и неговите части са съставени от различни материали, като например метал и пластмаси. Изхвърлете дефектните монтажничасти за екологосьобразно отстраняване на отровни отпадъци. Осведомете се в специализиран магазин или в общинската администрация!

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната му опаковка.

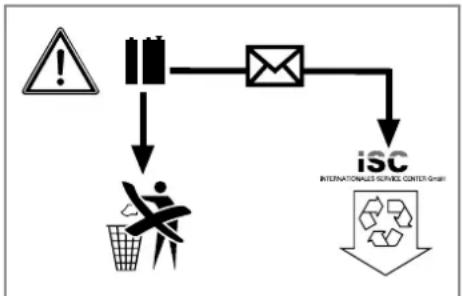

11. Екологосъобразно изхвърляне на батерии

Батериите съдържат опасни за околната среда материали. Не изхвърляйте батериите в битовите отпадъци, в огън или във вода. Батериите трябва да се събират, рециклират или да се изхвърлят екологосъобразно. Изпращайте изхабените батерии на iSC GmbH, Eschenstrasse 6 in D-94405 Landau“. Там производителят гарантира компетентното им отстраняване.

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:

Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост.

Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервисни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износваци се части*
Консумативни материали/консумативи*	Отрезни шлифовъчни шайби
Липсваци части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
- Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)?
Опишете дефекта.

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаливаме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.
2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.
3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

• Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).

• Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

• Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

• За да предявите Вашите гаранционни права, съобщете, моля, за дефектния уред на: www.isc-gmbh.info. Ако нашата гаранционна услуга обхваща дефекта на уреда, то незабавно ще получите поправен или нов уред.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.

BA

BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
