KASUTUSJUHEND Pro-RF 521 Toolson

EE Originaalkasutusjuhend Plaadilõikur

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust.

Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel vöib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda!

Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm vöivad halvendada nähtavust.

Oht! Sisselõikamise oht

Ettevaatus! Ei tohi kasutada segmentidega teemantlõikekettaid

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege köiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja juhendid alles.

Täiendavad ohutusjuhised

• Seadke masin tasasele, libisemiskindlale põrandale. Masin ei tohi kõikuda.
• Kontrollige, kas andmesildi pinge vastab ülemasolevale pingele. Alles siis ühendage pistik vooluvörku.
  • Pange kaitseprillid pähe.
  • Kasutagekörvaklappe.
  • Kandkekaitsekindaid.
• Ärge kasutage pragunenud teemantlöikekettaid, vahetage need välja.
  Segmentideks jaotatud lõikekettaid ei tohi kasutada.
• Tähelepanu: Lõikeketas töötab veel pärast väljalülitamist mõnda aega edasi!
• Ärge pidurdage teemantlöikeketast küljelt surudes.
• Tähelepanu: Teemantlöikeketast tuleb kogu aeg veega jahutada.
• Enne lõikeketta vahetamist tömmake võrgupistik pistikupesast välja.
  • Kasutage ainult sobivaid teemantlöikekettaid.
• Ärge jätke masinat järelevalveta ruumi, kus viibivad lapsed.
• Enne mootoriruumi elektrisüsteemi kontrollimist tömmake vörgupistik pistikupesast välja.
• Korralagedus töökohal vöib tuua kergesti kaasa önnetusi.
• Hoolitsege töötades kindla ja kõva jalgealuse eest. Vältige ebaloomulikke asendeid, säilitage alati tasakaal.

- Lõikeketta blokeerumisel lülitage seade välja ja eemaldage vooluvõrgust, alles siis eemaldage töödeldav materjal.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonised 1/2/4)

1. Alusraam
2. Teemantlöikeketas
3. Vann
4. Töölaud
5. Nurgapiirik
6. Suunamislatt
7. Juhtplaat
8. Lõikeketta kaitse
9. Käepide
10. Nurga seadekruvi
11. Transporditoe seadekruvi
12. Alusraam
13. Jahutusveepump
14. Voolik
15. Mootor

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on köik vajalikud osad. Juhul, kui möni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Tähelepanu!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Plaadilõikur
  • Vann(3)
  • Jahutusveepump(13)
  • Nurgapiirik(5)

EE

• Alusraam(1)
• Originaalkasutusjuhend
- Ohutusjuhised

3. Sihipärane kasutamine

Plaadilõikurit võib vastavalt masina suurusele kasutada väiksemate ja keskmise suurusega kiviplaatide (kahhelkivid, keraamilised plaadid jms) tavapärasteks lõiketöödeks. See on mõeldud eelkõige koduseks ja käsitöönduslikuks kasutamiseks. Puitu ja metalli ei tohi lõigata.

Masinat tohib kasutada ainult sihtotstarbeliselt. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Köigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja. Kasutada tohib ainult selle masina jaoks sobivaid lõikekettaid. Saeketaste kasutamine on keelatud. Sihipärase kasutamise alla käib ka nii ohutsnõuete kui ka paigaldusjuhendi ja kasutusjuhiste järgimine. Isikud, kes masinat käitavad ja hooldavad, peavad tundma masinat ja teadma võimalikke ohte. Peale selle tuleb täpselt järgida kehtivaid töökaitse-eeskirju. Tuleb järgida ka teisi töömeditsiini ja üldiseid ohutustehnilisi reegleid. Masina juures teostatud muudatused välistavad tootja vastutuse täielikult ning muudatustest põhjustatud kahjude eest tootja ei vastuta. Hoolimata sihipärasest kasutamisest ei ole võimalik teatud riskifaktoreid täielikult kõrvaldada. Tingituna masina konstruktsioonist ja paigaldamisest võivad esineda järgmised asjad:

• Teemantlöikeketta puudutamine katmata osas.
  • Töötava teemantlöikeketta haaramine.
• Vigase teemantsisu väljapaiskumine lõikeket-tast.
• Töödeldavast materjalist või töödeldavatest detailidest.
• Kuulmiskahjustused vajalike kõrvaklappide mittekasutamisel.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Mootori võimsus: 800 W

Mootori pöörlemissagedus: 3000 min ^1

Vahelduvvoolumootor: 230 V 50 Hz

Isolatsiooniklass: .... Klass B

Kaitseklass: IP54

Töölaua möötmed: 570 x 385 mm

Lõike pikkus: 520 mm

Kaldlöike pikkus: 520 mm

Töödeldava detaili max paksus 90° ...... 30 mm

Töödeldava detaili max paksus 45° ...... 25 mm

Teemantlöikeketas: ......∅ 200 x ∅ 25,4

LED-lambi vooluvarustus .... 3 x 1,5 V (AAA)

Kaal 31 kg

Oht!

Müraemissioon

Selle masina müra möödetakse standardite DIN EN ISO 3744 ja EN ISO 11201 järgi. Müra vöib töökohal ületada 85 db (A). Sel juhul peab kasutaja rakendama mürakaitseabinõusid. (Kasutage kõrvaklappe!)

Töötamine

Hälbepiir K _DA 3 dB

Müratase L _WA 107 dB(A)

Hälbepiir K _WA 3 dB

Tühikäik

Hälbepiir K _DA 3 dB

Müratase L _WA 89 dB(A)

Hälbepiir K _WA ....3 dB

Piirake müra teket ja vibratsiooni miinimumi!

• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
Kandkekindaid.

EE

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
3. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

• Masin peab olema paigutatud kindlale alusele, s. t tööpingi, standardse alusraamistiku vms külge kinnitatud.
• Enne kasutuselevõttu peavad köik katted ja ohutusseadised olema nõuetele vastavalt paigaldatud.
  • Lõikeketas peab saama vabalt liikuda.

Alusraami ja jahutusveepumba paigaldamine (joonised 1-6).

• Kinnitage tugijalad (18) nelja kruvi (19) abil alusraami külge.
  • Pange alusraam üles
• Pange mölemad vannikinnituse kruvid (37) seestpoolt läbi nelikantavade ja asetage vann (3) alusraamile (12).
• Kinnistage jahutusveepump (13) hoidikus (38). Asetage plaadilõikur vannile ja kruvige vannikinnituse külge (39).
• Keerake seadekruvi (11) ja vahetükk (40) välja ja hoidke alles.
• Täitke vann veega, kuni jahutusveepump (13) on täielikult veega kaetud.

Märkus!

Jälgige, et jahutusveevoolik (14) ei murduks, muidu ei ole tagatud seadme laitmatu funktsioneerimine.

Oht!

Kaabel ega jahutusveevoolik ei tohi sattuda lõike-piirkonda.

6. Käitamine

6.1 Toitelüliti (joonis 7)

Sisselülitamiseks vajutage toitelüliti (16) osale „I“.
- Enne lõikamise algust tuleb oodata, kuni lõikeketas saavutab maksimaalse pöörlemissageduse ja jahutusveepump (13) vett lõikekettale pumpab.
- Väljalülitamiseks vajutage toitelüliiti (16) osale „0“.

6.2 90° lõiked (joonised 8/9)

• Vabastage seadekruvi (27).
- Seadke nurgapiirik (5) 90°-le ja keerake seadekruvi (27) kinni tagasi.
- Kinnitage nurgapiiriku (5) fikseerimiseks kruvid (28).
• Lükake masinapea (29) käepidemest (9) taha.
- Asetage kiviplaat suunamislati vastu (6) nurgapiiriku (5) juures.
• Lülitage plaadilõikur sisse.
- Märkus! Oodake, kuni jahutusvesi on jõudnud lõikekettani (2).
- Tömmake masinapea (29) aeglaselt ja ühtlaselt käepidemest (9) hoides läbi kiviplaadi ettepoole.
- Pärast lõike lõpetamist lülitage plaadilõikur välja.

6.3 45° diagonaallõige (joonis 10)

• Seadke nurgapiirik (5) 45°-le.
- Teostage lõige, nagu on kirjeldatud punktis 6.2.

6.4 45° pikilõige, kaldlõige (joonis 11)

• Vabastage seadekruvi (10).
- Kallutage juhtplaat (7) vasakule, nurgaskaalal (17) 45°-le.
• Keerake seadekruvi (10) kinni tagasi.
- Teostage lõige, nagu on kirjeldatud punktis 6.2.

6.5 Teemantlöikeketta vahetamine (joonised 12/13)

• Tömmake pistik pistikupesast välja.
- Vabastage neli kruvi (35) ja võtke kettakaitse (8) ära.

EE

• Vabastage äärikumutter võtmega (34) lõike-ketta (2) pöörlemissuunas. (Märkus!: vasakkeere) Asetage seejuures võti (31) mootorivõllil otsale ja hoidke vastu.
  • Võtke välisäärik (36) ja lõikeketas (2) ära.
• Enne uue lõikeketta paigaldamist puhastage kinnitusäärik korralikult.
• Asetage uus lõikeketas vastupidises järjekorras tegutsedes kohale ja keerake kinni. Märkus! jälgige lõikeketta pöörlemissuunda!
  • Pange kettakaitse (8) kohale tagasi.

6.6 LED-lambi töötamine (joonised 15-16)

Tähelepanu! Ärge vaadake otse LED-valgu-sesse!

6.6.1 Statsionaarne kasutamine (joonis 15)

Sisselülitamine: seadke toitelüliti (46) asendisse „1“.

Väljalülitamine: seadke toitelüliti (46) asendisse „0“.

Lülitage LED-lamp (45) sisse. Tööpind on nüüd valgustatud. LED-lampi saab lisaks reguleerida kruviga (47). Selleks vabastage kruvi (47) mõned põörded. Seejärel saab LED-lampi (45) adapteril (48) vertikaalses ja horisontaalses suunas liigutada ja joondada. Keerake kruvi (47) uuesti kinni, kui LED-lamp on soovitud asendis.

6.6.2 Taskulambi ja vesiloodi kasutamine (joonis 15)

Eemaldage kruvi (47). LED-lambi saab nüüd adapterilt (48) maha võtta ja taskulambina kasutada. LED-lambi alusplaat (50) on magnetiline, nii et seda saab vastavatele pindadele kinnitada. Lisaks sellele saab LED-lampi integreeritud vesiloodi (49) abil kasutada nivelleerimisvahendina.

6.6.3 Patareivahetus

Keerake neli kruvi (51) välja ja eemaldage alusplaat (50) Võtke kasutatud patareid välja ja pange uued sisse. Siis keerake alusplaat (50) kinni tagasi.

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Eemaldage masinalt regulaarselt tolm ja mustus. Köige parem on puhastada lapi või pintsliga.
• Plastmassosade puhastamisel ärge kasutage söövitavaid vahendeid.
• Vanni (3) ja jahutusvahendipumpa (13) tuleb korrapäraselt mustusest puhastada, sest muidu ei ole teemantlöikeketta (2) jahutus tagatud.

8.2 Hooldus

Kõiki liikuvaid osi tuleb kindla ajavahemiku järel määrida.

8.3 Transport

• Enne transportimise tuleb jahutusvedelik täielikult välja lasta.
• Ärge kasutage masina töstmiseks ohutussea-deldisi.

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

9. Utiliseerimine ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on tooraine ja seega taaskasutatav või uuesti ringlusse suunatav.

Transpordikahjustuste ja selle tarvikud koosnevad erinevatest materjalidest, nagu nt metall ja plastmass. Viige katkised detailid spetsiaalsesse kogumiskohta. Uurige järele erikauplusest või kohalikust omavalitsusest!

10. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

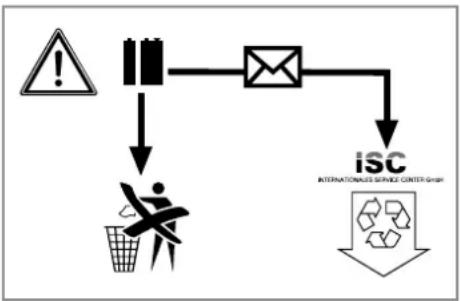

11. Patareide utiliseerimine

Patareid sisaldavad keskkonnaohtlikke materjale. Ärge visake patareisid olmeprügi hulka, tulle ega vette. Patareid tuleb kokku koguda, taaskasutusse võtta või keskkonnasäästlikult utiliseerida. Saatke kasutatud patareid ettevõttele ISC GmbH, aadressil Eschenstraße 6, D-94405 Landau. Seal garanteerib tootja asjatundliku utiliseerimise.

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmismõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad*
Kulumaterjal / Kuluosad* Lõikekettad
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil vöi kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

1. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiijal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
