| Producttype | Professionele vaatwasser voor collectief gebruik |
| Merk | Colged |
| Model | Isytech 33 |
| Elektrische voeding | Driefasig of eenfasig (kabel H07RN-F) |
| Maximale waterdruk | 4 bar (400 kPa) |
| Maximale inlaatwatertemperatuur | 50 °C |
| Geluidsdrukniveau | ≤ 55 dB (onderbouwversie) of ≤ 65 dB (kapversie) |
| Wasprogramma's | 15 programma's (standaard en speciaal) |
| Harsregeneratiefunctie | Ja (optioneel) |
| Zelfdiagnosesysteem | Ja, met foutcodes |
| Geïntegreerde waterontharder | Optioneel |
| Geïntegreerde doseerders | Wasmiddel en naspoelmiddel |
| Automatische startfunctie | Ja |
| Reiniging van filtergroep | Ja, demontabel |
| Reiniging van wasarmen | Ja, demontabel |
| Veiligheid | Aarding, omnipolaire schakelaar, magnetothermische beveiliging |
| Materialen | Roestvrijstalen kuip, stalen mand, componenten van PP |
| Geschat gewicht | 80-100 kg |
| Geschatte afmetingen (B x D x H) | 600 x 600 x 850 mm |
| Maximale afvoerhoogte | 1 m met afvoerpomp |
Veelgestelde vragen - Isytech 33 Colged
Gebruikersvragen over Isytech 33 Colged
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vaatwassers in PDF-formaat gratis! Vind uw handleiding Isytech 33 - Colged en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Isytech 33 van het merk Colged.
GEBRUIKSAANWIJZING Isytech 33 Colged
4.9.1 Machines zonder afvoerpomp 9
4.9.2 Machines met afvoercyclus (*optional) 9
4.10 D E MACHINE UITSCHAKELEN 9
4.11 D E HARSEN REGENEREREN (*OPTIONAL) 9
4.12 W EERGAVE VAN INFORMATIE 10
4.13 L IJST VAN MELDINGEN DIE KUNNEN VERSCHIJEN 10
4.14 E INDE WERKDAG 10
HFDST 5 ONDERHOUD 11
5.1 A LGEMENE REGELS 11
5.2 R EINIGING 11
5.3 R EINIGING VAN DE FILTERGROEP 11
5.4 D E SPROEIARMEN REINIGEN 11
HFDST6 ZELFDIAGNOSE 12
HFDST7 REGELINGEN EN INSTELLINGEN 13
7.1 H ARDHEIDSINSTELLING INGEBOUWDE WATERONTHARDER 14
De fabrikant is volgens de wet eigenaar van dit document en daarmee is er een verbod om dit document te kopieren en te verspreiden zonder zich schriftelijk teestemming vooraf.
De fabrikant behoudt zich hetrecht voor om door hemoodzakelijk geachtene aanpassingen terverbetering uit te voeren zonder melding vooraf.
Lees de instructiehandleiding aandachtig door alvorens de machine te starten. De aanwijzingen uit deze handleiding geben belangrijke informatie over de verilgheid gedurende de verschillende fasen van installmentie, gebruik en onderhoud. Als de aanwijzingen die in de bijgevoegde documentatie staan nicht in ache worden genomen, kan de verilgheid van het apparatus in gevaar worden gebracht en komt de garantie meteen te ververslen.

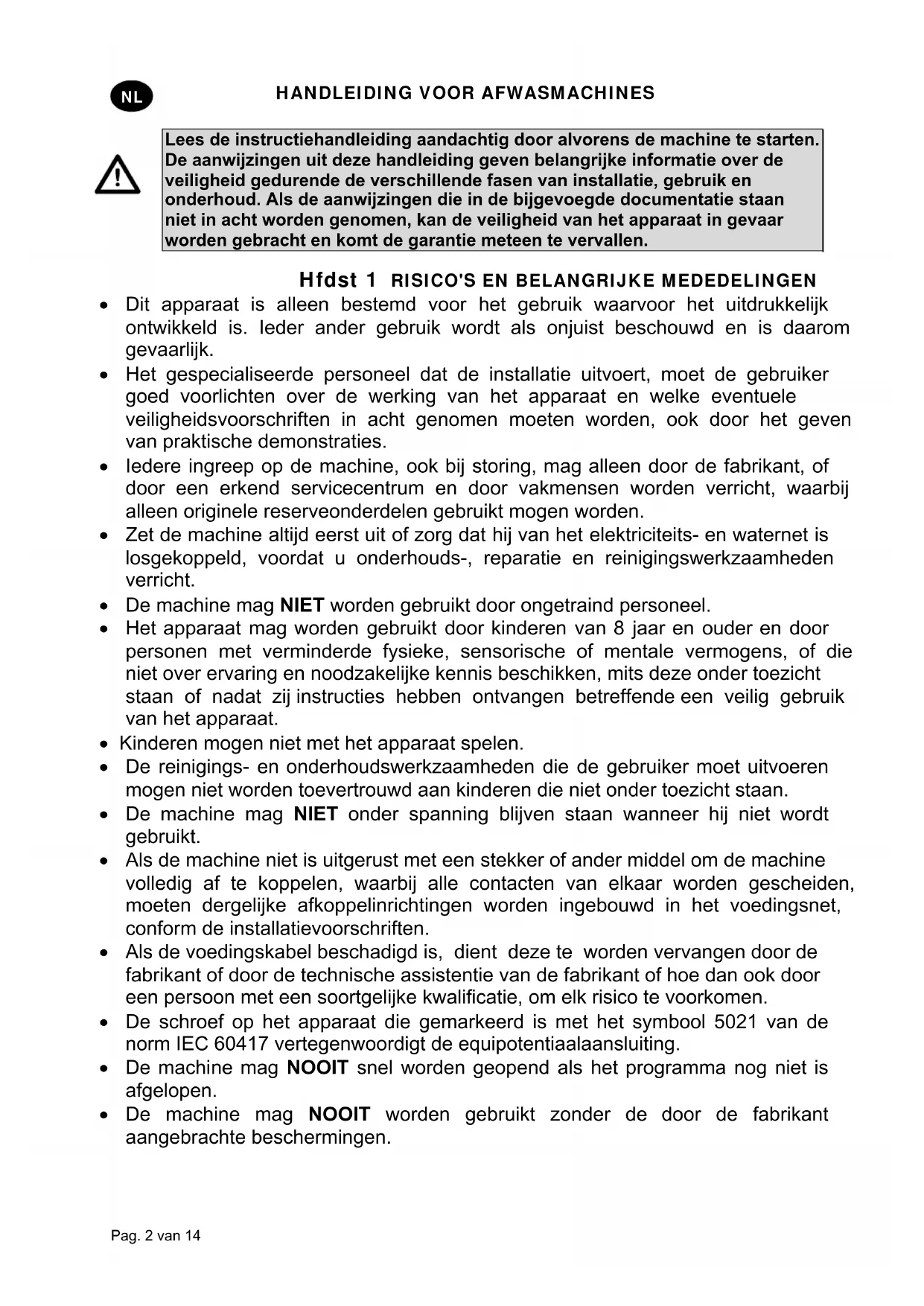

Hfdst 1 RISICO'S EN BELANGRIJKE MEDEDELINGEN
- Dit apparaat is alleen bestemd voor het gebruik waarvoor het uitdrukkelijk ontwikkeld is. Ieder ander gebruik worden als onjuist beschouwd en is的那一om gevaarlijk.
- Het gespecialiseerde personeel dat de installatione uitvoert, moet de gebruiker goed voorrichten over de werking van het apparaat en welke eventuele verilghesvoorerschriften in acht genomen要去en worden, ook door het given van praktische demonstraties.
- ledere ingrep op de machine, ook bij storing, mag alleen door de fabrikant, of door een erkend servicecentrum en door vakmensen worden verricht, waarbij alleen originele reserveonderdelen gebruikt moot worden.
- Zet de machine alsijd eerst uit of zorg dat hij van het elektriciteits- en waternet is losgekoppeld, voordat u onderhouds-, reparatie en reinigingswerkzaamheden verricht.
- De machine mag NIET worden gebruikt door ongetraind personeel.
- Het apparaat mag worden gebruikt door kinderen van 8aar en ouder en door Personen met verminderde fysieke, sensorische of mentale vermogens, of die nicht over ervaring enoodzakelijkke kennis beschikken, mits deze onder toezicht staan of nadat zich instructies hebben ontvangen betreffende een veilig gebruik van het apparaat.
- Kinderen might met het apparaat spelien.
- De reinigings- en onderhoudswerkzaamheden die de gebruiker要去 uitvoeren mogen Niet worden toevertrouwd aan kinderen die nicht onder toezicht staan.
- De machine mag NIET onder spanning blijven staan wonneer hij nicht worden gezebruikt.
- Als de machine Niet is uitgerust met een stekker of ander middel om de machine volledig af te koppelen, waar bij alle contacten van elkaar worden geschienen,要去en dergelijk afkoppelinrichtingen worden ingebouwd in het voedingsnet, conform de installmentevoorschriften.
- Als de voedingskabel beschadigd is, dient deze te worden verrangen door de fabrikant of door de technische assistentie van de fabrikant of hoe dan ook door een persoon met een soortgelijke kwalificatie, om elk risico te voorkomen.
- De schroef op het apparaat die gemarkeerd is met het symbol 5021 van de norm IEC 60417 vertegenwoordigt de equipotentialaalsuiting.
- De machine mag NOOIT snel worden geopend als het programme nog Niet is afgelopen.
-
De machine mag NOOIT worden gebrukt zonder de door de fabrikant aangebrachte beschermingen.
-
Gebruik de machine NOOIT om voorwerpen te wassen van een type, vorm, maar of materiaal, die nicht geschikt zijn voor de machinewas of die nicht perfect intact়.
- Gebruik het apparaat of de onderdelen ervan NOOIT als ladder of steun voor Personen, voorwerpen of dieren.
- Plaats NOOIT teveel gewicht op de open deur van voorladers, die erop gemaakt is alleen het vaatrek te dragen.
- Kom NOOIT met blote handen aan het vaatwasmiddel.
- Kantel de machine NOOIT na de installment.
- Als u een storing of vloeistoflekken opmerkt, koppelt u de elektrische stroom onmiddelijk los en sluit u de watervoorzieening.
- Zet de afwasmachine Niet in de buurt van warmtebronnen met een temperatuur van meer dan 50^ .
Stel de afwasmachine NOOIT bloot aan weersinvloeden (regen, zon etc.) - De vaatwasmachine mag Niet in de buitenlucht worden opgesteld zonder adequate afterschermingen.
- Start een afwasprogramma nooit zonder dat de overstroombbeveiliging aanwezig is, indien denen is voorzien.
- Kom nooit met magnetische voorwerpen in de buurt van de machine.
- Gebruik de bovenkant van de machine Niet als vlak om voorwerpen op te zetten.
- De monteur要去 de goede werkinq van de aarding controeren.
- Na het proefdraaien要去 de monteur een schriftelijkke verklaring afleggen betreffende de juiste installmentie en test volgens de voorschriften en de regelen der kunst.
- U dient de positie NIET te wijzigen en evenmin de elementen waaruit de machine bestaat onklaar te make, dergelijkke handelingen+kennen de veiligheid van de machine in gevaar brengen.
- Niveau van geluidsdruk volgens EN ISO 4871
LpA max. = 55 db Kpa=2,5 db voor inbouwversies
LpA max. = 65 db Kpa=2,5 db voor doorschuifversies
LpA max. = 76 db Kpa=q,5 db voor pannenwasversies
Max. temperatuur van het toegevoerde water: 50^
Max. druk van het toegevoerde water: 4bar (400kPa)
- Dit apparaat is bedoeld om permanent op de waterleiding te worden aangesloten
- Het apparaat mag nicht worden gereinigd met water- of stoomstralen.
Maximale afvoerhoogte
Op de grond met versies met overstroombbeveiliging
Maximumhoogte 1 m bij de versies met afvoerpomp
1.1 Normale bedrijfsomstandigheden
Omgevingstemperatuur: 40^ max. /4^ min. (gemiddeld 30^ )
Hoogte : tot 2000 meter
Relatieve vochtigheid : Max. 30% bij 40^ / .90% bij 20^
Hfdst 2 VOORWOORD
Waarschuwingen:
Bewaar alle documentatie zorgvuldig in de nabijheid van het apparaat; geef deze aan de monteurs en bedieners die met de apparatuur werken en houdhaar in de loop derijd intact door haar veilig op te bergen. Maak kopieën als de documentatie vaak geraadpleegd moet worden
De bediener is verplicht deze handleiding te lezen, begrijpen en te leren kennen alvorens welke handeling dan ook op de machine te verrachten.
Het apparaat is uitsluitend bedoeld voor professioneel vaatwassen in grooteukens, dus de installmentie, het gebruik en het onderhoud zijn alleen voorbehonden aan getraind personeel dat de instructies van de fabrikant in acht neemt.
Garantie:
De fabrikant wijst elke vorm van aansprakelijkheid af voor schade aan voorwerpen of personen, die voortkomen uit het Niet in acht nemen van de gegeven instructies of door een verkeerd gebruik van de machine
Als de aanwijzingen die in de bijgaande documentatie worden gegeven nicht in acht worden genomen, kan dat de verilgheid van het apparaat aantasten en komt de garantie meteen teervallen
Installations en reparations die zijn uitgevoerd door onbevoegde monteurs en het gebruik van nichtoriginele verrangingsonderdelen doe de garantie onmiddelijk verrallen.
Opslag:
Transport en opslag: tussen -10°C en 55°C met een piek van 70°C (gedurende max. 24aar)
Hfldst 3 INSTALLATIE
Een goede installmentie is van fondamenteel belang voor een goede werkig van de machine. Enkele gegevens die nodig+zijn bij de installmentie van de machine staan op het kenmerkenplaatje op de rechtzer zijkant van de machine, en in kopie op de omslag van deze handleiding.
De installmente mag uitsluitend worden uitgevoerd door gekwalificierde, geauthoriseerde monteurs.
3.1 Uitpakken
Controleer of de verpakking Niet beschadigd is, en vermeld eventuele geconstasteerde schade op de afleveringsbon. Verzeker u ervan dat het apparaat onbeschadigd is na de verpakking te hebben verwijderd. Als de machine beschadigd blijkt,要去en de leverancier en het transportbedrijf onmiddelijk worden gewaarschuwd via fax of aangetekende brief met ontvangstbewijs. Als de schade zodanig is dat de veiligheid van de machine erdoor wordt beinvloed, dan mag de machine Niet geinstalleerd en/of gezebruikt worden voordat zich gecontroleerd is door een gekwalificeerd monteur.
De onderdelen van de verpakking (plastic zakken, piepschuim, spijkers, etc. ...)要去en buiten het bereik van kinderen en huisdieren worden gehouden, aangezien ze möglichke brunnen van gevaarহn.
3.2 Plaatsing
- Zorg ervoor dat er zich in de buurt van de installmentie geen onderdelen en materiaalen bevinden, die beschadigd können worden door waterdamp dieijdens de werkung uit de machine kan komen, of dat deze voldoende beschermd�.
- Alvorens de vaatwasmachine teplaatsen要去 in de ruimte het elektrische system, de waterleiding en de waterafvoer zich voorbereid.
In geval van inbouw van machines met enkele wand dient minstens 10 mm ruimteussen de wanden van de machine en de aangrenzende oppervlakken te worden gelaten. -
Bij de dimensionering van de vloer of inbouw moet rekening gezchoolen worden met het totale gewicht van de afwasmachine
-
Om de stabiliteit te garanderen,要去 de machine op haar vier poten worden geinstalleerd en waterpas worden gezet.
- Dit apparaat is alleen geschikt voor een vaste aansluiting; andere installmentieoplossingen要去en overeengekomen worden met en goedgekeurd door de fabrikant.
- Verwijder de beschermfolie van de omkasting alvorens de afwasmachine te gaan gebruiken.
3.3 Elektrische aansluiting
- Er要去 een hoofdschakelaar van het alpolige type aanwezig zijn, die alle contacten, inclusief de nulleiding, uitschakelt, een afstand tussen de open contacten hebft van minstens 3mm en een contactverbrekend veiligheidsmechanisme heeft, of gekoppeld is aan zekeringen, die gedimensioneerd of geijkt要去en worden op het vermogen dat op het kenmerkenplaatje op de machine staat.
- De hoofdschakelaar moet op de elektriciteitsleiding aangesloten die dicht bij de installmente zit, en mag uitsluitend een apparaat tegelijk voeden.
- De spanning en frequentie van het elektriciteitsnet要去en overeenstemmen met die van het kenmerkenplaatje.
-
Voor de verilgheid van de bediener en de apparatuur moet er een efficiente aardinstallatie aanwezig zich, die voldoet aan de geldendepreventievoorschriften.
-
Dit apparaat is conform de certificatie EN/IEC 61000-3-11 se indien de impedantie van het systeem Z_sys kleiner dan of gelijk aan mmax is in het verbindingspuntussen het voedingsysteme van de gebruiker en het openbare systeem. Het is de verantwoordelijkheid van de installmenteur of van de gebruiker van de apparatuur om erop toe te zien dat de apparatuur uitsluitend worden aangesloten op een voeding met een impedantiesysteme Zsys kleiner dan of gelijk aan Z_max
| Zmax | |
| Panneswasmachine | 0,21 Ω |
| Doorschuifvaatwasser | 0,24 Ω |
| Inbouwvaatwasser | 0,41 Ω |
-
De voedingskabel, uitsluitend van het type H07RN-F met een stroomcapaciteit op de geleider in continu bedrijf bij 60^ :
-
Driefase machine
-5x2,5 mm^2 tot aan 20 A
-5x4 mm^2 tot aan 30 A
-5x6 mm^2 tot aan 38 A
-5x10 mm^2 tot aan 54 A
- Eenfase machine
-3x1,5 mm^2 tot aan 16 A
-3x2,5 mm^2 tot aan 25 A
Mag tijdens de normale werkig of het gewone onderhoud Niet gespannen staan of geplet worden.
- Het apparaat要去 bovendien aangesloten zijn in een equipotentialaal system, dat wordt aangesloten via een schroef die gemarkeerd is met het symbol 5021 van de norm IEC 60417.
- De equipotentialaigleider要去e doorsnedehobben van 10mm^2
- Houd u aan de aangegeven polariteiten in het stroomschema.
- Zie het bijgevoegde elektrische schema voor meer informatatie.
Het is nicht toegestaan verloopstekkers, meervoudige stopcontacten, kabels van een verkeerd type en met een verkeerde diameter te gebruiken, of met verlangkoppelingen die nicht conform zich aan de huidige voorschriften betreffende bedrijfuitrustingen.
3.4 Aansluiting op het waternet
Het apparaat要去en flexibele slang op de waterleiding worden aangesloten. Tussen de waterleiding en de magnetecklep van het apparaat要去en sluitklep aanwezig zijn. De sluitklep要去 zich in de nabijheid van het apparaat bevinden.
- De watertoevoer, temperatuur en druk moeten overeenkomen met de gegevens op hetplaatje met technische kenmerken van de machine.
- Verzeker u ervan dat het toevoerdebiet Niet minder dan 20 l/min bedraagt
- Als het water harder is dan 14^ ( 8^ ) adviseren wij om een interne ontharder te gebruiken in de machine. Als het water harder is dan 35^ ( 19,5^ ), worden aangeraden een externe waterontharder voor de magneetklep teplaatsen
- Voor machines die nicht zich uitgerust met een waterontharder, worden, als het water harder is dan 14 °F (8 °dH), aangeraden een externe waterontharder voor de magneetklep teplaatsen.
- Als er sprake is van zeer hoge concentraties resterende mineralen in het water met hoge geleidbaarheid, adviseren wij een demineralisatesystem te installereren.
- Machines die bestemd zijn voor gebruik met ontzout water of hoe dan ook met een hoge concentratie natriumchloride,要去en special worden besteld,ocht voor de constructie ervan specifieke materialen zijn vereist
- Gebruik geen gedemineraliseerd water voor machines die zijn uitgerust met een warmerterugwinningseeheid met koperen terugwinningsbatterijen. In dergelijkke gezallen dient u te vragen om de versie met batterijen met roestvrijstalen leidingen.
Vrije afvoer
3.5 Verbinding met de afvoerleiding
- De afvoerleiding要去en put met sifon bestaan, die onbelemmerd kan afvoeren met afmetingen die passen bij de afvoerslang die bij de machine geleverd is. De slang要去 bij de put hunnen, zonder eraan te trekken, zonder gebogen, geplet of ingedrukt te zichn of dooriets geforceerd te worden.
- De bak worden geleegd door de zwaartekracht, dus de afvoer moet lager liggen dan de onderkant van de machine.
Met afvoerpomp (op aanvraag leverbaar)
- Mocht de afvoer nicht lager liggen dan de onderkant van de machine, dan is het möglichk om een model met afvoerpomp te gebruiken (op aanvraag leverbaar).
- In dit geval is de maximale hoogte van de afvoer 1 m.
Zorg altijd dat de afvoer goed werkkt en dat er geen verstoppingen zijn. - lemere andere oplossing要去erst met de fabrikant besproken en door hem goedgekeurd worden.
3.6 Glansmiddel en vaatwasmiddel
- Het glansmiddel en het vaatwasmiddel worden gedoseerd via de doseerder die standard op de machine aanwezig is, indien voorzien voor het model.
- De hoeveelheid worden op grond van de hardheid van het water bepaald door de monteur, die de doseerders zich ook zal afstellen.
- Alvorens de afstelling uit te voeren要去en de toevoerleidingen van de doseerders worden bevuld met het betreffende product.
- De afstelling vindt plaats met de stelschroef, ofrechtstreeks vanaf het bedieningspaneel indien aanwezig.
- Er moet voldoende vloeistof in het bakje zitten. Het mag Niet leeg komen te staan en nicht met bijtende en onzuivere producten gezuld worden.
Gebruik NOoit vaatwasmiddel dat CHLOOR of HYPOCHLORIET bevat.
Installatie van een automatische doseerder voor het vaatwasmiddel worden.altijd aanbevolen.
Hfdst 4 GEBRUK VAN DE MACHINE
4.1 Legenda en symbolen
Met verwijzing maar Afb.1:
| 1 | ON/OFF-KNOP | 5 | INFORMATIEDISPLAY |
| 2 | KEUZEKNOP SPECIALE PROGRAMMA'S | 6 | STATUSBALK (LEDS) |
| 3 | PROGRAMMAKEUZEKNOP 7 | CONTROLEBALK (LEDS) | |
| 4 | STARTKNOP |
4.2 Aanzetten
Onder verwijzingaar Afb.2:
Schakel de hoofdschakelaar van de elektriciteit in, open de waterkraan buiten de machine.
- Controller of de overloopbeveiliging aanwezig is, indien deze is voorzien.
- Druk op de ON/OFF-knop (1).
- De CONTROLBALK (7) gaat branden en verandert van rood in groen om aan te gehen dat de controle heeftplaatsgevonden. Als er zich een ernstige storing voordoet, gaat de ledbalk branden met roodlicht en worden de werkung van de machine onderbroken. Een Niet-ernstige fouit worden weergegeven met een oranje kleur en maakt het möglichk het werk voort te zetten.
- Het laden begint automatisch wanneer de machine ingeschakeld worden.
- De punt op het display knippert totdat het juiste niveau bereikt is.
- De STATUSBALK (6) gaat van boven maar beneden branden om aan te given dat de machine opgewarmd worden.
- Wanner de werktemperatuur bereikt worden, blijft de STATUSBALK (6) branden met groenlicht.
- De optimale afwasomstandigheden zichn nu bereikt.
4.3 Voorbereidigrek
Voor een goede werkig van de machine要去en de volgende regels worden opgevolgd, onder verwijzing waar Afb.3:
- Gebruik het juiste reck, vul het zonder het te overbelasten en stapel de vaat Niet op.
- Spoel de vaat alsijd eerst voor. Zet geen vaat in de afwasmachine met ingedroogde en harde resten.
Zet lege houlders omgekeerd in het rek.
Zet borden en dergelijke aktijd schuin in het hiervoor bestemde rek, met de bovenkant maar voren.
Zet het bestek in de waarvoort bestemde bak, met de handgrepenaar beneden.
Zet geen zilveren en roestvrij stalen bestek in hetzelfde bestekbakje, waar het silver hierdoor zwart kan worden en het staal möglichk kan gaan roesten.
Was de vaat meteen na gebruik af, om te voorkomen dat etensresten hard worden en aankoeken. - Gebruik alleen vaatwerk dat helemaal heel is en geschikt is om in de afwasmachine te worden afgewassen.
4.4 Programmakeuze en -start
- Kies het afwasprogramma dat geschikt is voor het vaatwerk dat afgewassen moet worden, door herhaaldelijk op de PROGRAMMAKEUZEKNOP (3) of de KEUZEKNOP SPECIALE PROGRAMMA'S (2) te drukken. Het display geeft het geselecteerde werkprogramma aan (Afb. 4).
- Druk om het programme te starten op de START-knop (4); de STATUSBALK (6) begint van beneden maar boven te knipperen met oranje Licht om de voortgang van het programme aan te gehen.
- Als het programme ten einde is gaat de balk met groenlicht branden (Afb.5).
- Om het drogen te versnellen moet het rek na het afwasprogramma meteen UIT de machine getrokken worden.
- Om de afwascyclus erder te beeindigen, drukt u op de START-knop (4).
NB In de versies met klep worden na het eerste programma automatisch de automatische start geactiveerd: d.w.z. dat de volgende programma's automatisch starten bij het sluiten van de klep. Deze modaliteit worden op het display gesignaleerd door de indicateie "AS".
4.5 Standaardprogramma's
| Pr 1 | Voor minder vuil vaatwerk: kort programma. |
| Pr 2 | Voor normalaal vuil vaatwerk: normalaal programma. |
| Pr 3 | Voor zeer vuil vaatwerk: lang programma. |
| C L E | Afvoercyclus en zelfreiniging uit te voeren aan het einde van de dag. |
| d r | Afvoercyclus. |
4.6 Specialeprogramma's (*optional)
| ECo | Dit programma heeft een lager energieverbruik doordat worden afgewassen met lagere temperaturen en minder water dan bij normale afwasprogramma's. Er worden een goed afwasresultaat verkreten doordat de langere mechanische werkung van het afwassen worden benut. |
| Act | Bedoeld voor het afwassen van vaatwerk dat al langeijd sterk verwild is, ook met achtergebleven resten. Dit programme voert 2 afwasbeurten en 2 spelbeurten uit. |
| StEE | Bedoeld voor het afwassen van vorken, lepels, messen of ander bestek van welk type dan ook. Dit afwasprogramma heeft een langere duur dan andere programma's en gebruikt hogere temperaturen. |
| rEFr | Dit programme worden aanbevolen wonneer afwassen met volledige verversing van het water in de afwasbak nodig is, dus voor achetereenvolgende afwasbeurten van vaatwerk dat vuil is met veel vet of olie. Vanwege de totale verversing van het water in de bak duurt de cyclus langer. |
| PLAE | Programma voor borden. |
| GLAS | Geschikt voor het afwassen van glazen van elke vom en elk type. Dit programma wast af met lagere temperaturen en vergt een langere droogtijd. |
| LanG | Continu afwasprogramma. De cyclus kan voortijds worden onderbroken door op de startknop te drukken. Na een korte pauze worden de spoelfase gestart. Het programma eindigt automatisch na 12 min. |
| SAn | Aanbevolen wonneer het afwassen要去 garanderen dat de te wassen vaat ontsmet worden. Dit programme bestuurt de temperatuur en de afwastijd door de A0-constante te berekenen. Het programma eindigt wonneer de parameter A0 de waarde 30 bereikt. De duur is variabel en is gemiddeld ongeveer 20 minutes. De afwasttemperatuur loopt op tot ongeveer 70°C. NB: indien er een andere waarde dan 30 gewenst worden voor A0, neem dan contact op met een geauthoriseerd technicus die de software van de machine kan wijzigen. |
| Pr 5 | Deze cyclus is geschikt om glazen te latent glanzen. Kan alleen worden gebruikt in combinatie met een apparaat voor omgekeerde osmose. |
| Pr 6 | Voor zeer vuil vaatwerk: lang programme (8'). |
| Pr 7 | Voor zeer vuil vaatwerk: lang programme (10'). |
Let op: de aanwezigheid van speciale programma's in de afwasmachines varieert al naargelang het model.
Met denen functie kan het gekozen programma automatisch starten wanner de deur gesloten worden. Ga als volgt te werk om denen functie te activeren (Afb.6):
- De functie moet eerst worden geactiveerd in het menu instellenen, als deze nicht standard is ingesteld.
- Druk de START-knop (4) (minstens vijf seconden) in verwijl de machine ingeschakeld is en de deur open, totdat op het display de melding AS verschijnt.
- Om de functie uit te schakelen drukt u START (4) opniew vijf seconden in terwijl de deur open is.
4.8 Het ingebouw de filter verwijderen
- Zet de was- en spreoiarmen zodanig dat ze een rechte hoek vormen met de deurrand (Afb.7). In het geval de vaatwasmachine is uitgerust met een wasarm met 3 armen, dient deze te worden verwijderd om de integrale filters weg te halen.
- Til jegere filterhelft op aan+zijn handgreep.
4.9 De machine legend
4.9.1 Machines zonder afvoerpomp
- Zet de machine UIT.
- Verwijder het ingebouwde filter, als dat aanwezig is (Afb. 7A).
Haal de overloopbeveiliging weg door hem maar boven te trekken (Afb.8 B).
Wacht tot de bak helemaal leeg is. - Verwijder indien nodig het filter van de bak en maak het schoon (Afb.8C).
4.9.2 Machines met afvoercyclus (*optional)
- Verwijder het ingebouwde filter, als dat aanwezig is (Afb.7).
Haal de overloopbeveiligig, indien aanwezig, weg door hem waar boven te trekken ( Afb.9) - Doe de deur wee r dicht.
- Selecteer de cyclus dr
- Druk op de START-knop (4) om de cyclus te starten.
- De machine voert een afvoercyclus met zichreiniging (*indien voorzien)uit; aan het einde hiervan schakelt de machineuit.
- Verwijder indien nodig het filter van de bak en kaak het schoon (Afb.8 C).
4.10 De machine uitschakelen
- Druk op de ON/OFF-knop (1), op het DISPLAY (5) blijven de centrale segmenten zichtaar om aan te gehen dat er spanning op de machine staat.
4.11 De harsen regenereren (*optional)
Wanner rEG op het display knippert bij machines met interne waterontharder, moet een regeneratiecyclus worden uitgevoerd om de interne waterontharder waar goed te lately werken. Ga als volgt te werk (Afb.11):
- Leeg en reinig de machine.
- Open het zoutreservoir in de bak nadat u het ingebouwde filter verwijderd heeft.
- Strooi er 250 ÷ 300g regeneratiezout (keukenzout zonder additieven in korrels met een doorsnede van 1 of 2mm ) in.
- Sluit het reservoir weer stevig.
- Verzeker u ervan dat de overstroombeveiliging is wegheaald.
- Sluit de deur en schakel de machine in.
- Kies met behulp van de PROGRAMMAKUZEKNOP (3) de regeneratiecyclus van de harsen. Op het display verschijnt rEG.
- Druk op de START-knop (4) om de cyclus te beginnen.
- De regeneratiecyclus duurt ongeveer 20 minutes.
Aan het einde van de cyclus worden de machine uitgeschakeld.
NB Zet de machine Niet uit verwijl er een regeneratiecyclus bezig is
4.12 Weergave van informatatie
- Als de STARTKNOP (4) enkele seconden ingedrukt worden gehonden, worden achtereenvolgens de temperatuur van de boiler van de bak en het aantal programma's dat door de machine is uitgevoerd weergegeven.
Dit type weergave kan zowel voor als tijdens het programma worden getoond en is slechts tjdelijk zichtbaar.
- Als de PROGRAMMAKUZEKNOP(3) enkele seconden ingedrukt worden gehonden, worden voor alle programma's de temperatuur van de boiler van de bak permanent weergegeven.
- De functie kan worden uitgeschakeld door de PROGRAMMAKEUZEKNOP (3) enkele seconden ingedrukt te honden.
4.13 Lijst van meldingen die kuren verschijnen
4.14 Einde werkdag
- Leeg de machine op het eind van de dag.altijd, zoals beschreiben worden in de paragraaf "Demachine legen".
- Neem de elektrische voeding door middel van de hoofdschakelaar weg en draai de waterkraanRCT.
- Verricht het gewone onderhoud en maak de machine schoon zoals beschreiben worden in de paragraaf "Onderhoud".
- Laat de afwasmachine indien möglich een beetje open staan om de vorming van onaangename geuren binnenin het apparaat te voorkomen.
Hfdst 5 ONDERHOUD
5.1 Algemene regels
Voordat u onderhoudswerkzaamheden verricht, LAST u de machine eerst helemaal leeglopen, neemt u de stroom weg en sluit u de externe waterkraan.
Gebruik geen waterstralen onder druk, want deze zouden het elektrische system konnen beschadigen.
Was de buitenkant alleen af wonneer deze koud is, met producten die speciala geformuleerd zichn voor het onderhoud van staal.
Als ijsvorming möglich is, moet het water uit de boiler en uit de waspomp worden afgetapt.
5.2 Reiniging
Om de efficiëntie van de machine te garanderen,要去 de onderhoudswerkzaamheden regelmatig worden verricht, uitgevoerd zoals hierna aangegeven is. Desinfecteer de vaatwasser bovendien regelmatig met geschikte, Niet bijtende, in de handel verkrijgbare producten.
5.3 Reiniging van de filtergroep
Verricht deze procedure aan het einde van de dag, of als u vuilresten op de filters ziet:
- Neem de reken weg en maak hen schoon.
- Maak de bak leeg volgens de instructies in de paragraaf "De machine legen".
- Verwijder alle filters van de afwasmachine en kaak hen grondig schoon.
- Gebruik geen schurende producten of voorwerpen om de stalen bak schoon te make.
- Aan het einde van de genoemde handelingenplaatst u alle onderdelen weeer zorgvuldig terug.
5.4 De sproeiarmen reinigen
De spreoiarmen konnen eenvoudig worden verwijderd om de spuitmonden periodiek te reinigen en möglichke verstoppingen en/of kalkaanslag te voorkomen.
Ga als volgt te werk (Afb.10):
- Verwijder de armen door de betreffende borgmoer los te draaien, of met behulp van de snugkoppeling (indien aanwezig).
- Was ieder onderdeel af onder stromend water, reinig de spuitmonden zorgvuldig en gebruik hierbij eventueel tandenstokers of Klein gereedschap.
Maak de draaipinnen van de armen in de machine en de uitgang van het was- en spoelwater schoon. - Hermonteer de armen en controllerer of ze vrij draaien, nadat u ze heeft teruggeplaatst.
Hfdst 6 ZELFDIAGNOSE
De machine is voorzien van een zelfdiagnosesystem dat in staat is een reek storingen op te merken en te melden.
| Storing Beschrijving en möglichke oplossingen | |
| Er-01 | |
| Er-02 | |
| Er-03 | |
| SAFE | Er-04 |
| Er-05 | |
| Er-06 | |
| Er-07 | |
| Er-08 | |
| Er-09 | |
| Er-21 | |
| Er-22 | |
| SAFE | Er-5F |
| SAFE | Er-5L |
| dr-t | |
Hfdst 7 REGELINGEN EN INSTELLINGEN
De volgende instellungenogen mogen uitsluitend worden uitgevoerd door een gekwalificeerd technicus.
De hieronder genoemde parameters konnen ten tijde van de installmentie of ook naderhand worden ingesteld door als volgt het instelleningenmenu te openen:
Machine in stand-by met de deur open.
- Druk tegelijkkertijd de knoppen 1 en 2 (ON/OFF en SPECIALALE PROGRAMMA'S) 5 seconden lang in en voer de code CH 12 in (knoppen 3 en 4 om parameter te veranderen, 1 om te bevestigen).
- Door verwolgens verschillende keren op de knop 1 (ON/OFF) te drukken kut u door de volgende items lopen en hen activeren en/of veranderen met behulp van de knappen 3 en 4 (de gewijzigde parameter blijft in het geheugen opgeslagen zonder dat hij bevestigd hoeft te worden). De lijst van parameters kan per type machine verschillen.
| Language | Taalkeuze | |
| b | Boiler Temperature | Temperatuurregeling van de boiler voor de programme's. In de versies met atmosferische boiler (spoelpomp) zijn er verschillende instellenen aanwezig voor elk programme (b1 - b2 - b3) |
| t | Tank Temperature | Temperatuurregeling van de bak voor de programme's. In de versies met spoelpomp+zijn verschillende instellenen aanwezig voor elk programme (t1 - t2 - t3) |
| tH | Thermo - Stop | Activering van de Thermostat-functie die de juiste spoeltemperatuur waarborgt. |
| ES | Energy Saving | Activering van de Energy Saving-functie die energiebesparing garandeert wanner de machine ingeschakeld is en nicht worden gezruikt. |
| dn | Detergent Pump | Handmatige bediening van de afwasmiddeldoseerder |
| bn | Rinse Aid Pump | Handmatige bediening van de glansmiddeldoseerder |
| rn | Manual Rinse | Handmatige bediening van de spoelpomp |
| dt | Dosage Detergent | Doseertijd afwasmiddel |
| bl | Dosage Rinse Aid | Doseertijd glansmiddel |
| dH | Water Hardness | Instelling van de hardheid van het binnenkomende water (machine me ontharder): voer de waarden in aan de hand van onderstaande tabel |
| cc | Set Number Service Cycles | Instelling en activering van de cyclusteller die de onderhoudssignalering (Service) voor de externe ontharder activeert. De tekst "Service" kan worden verwijderd door alle 4 de toetsen ingedrukt te houden terwijl de machine uitgeschakeld en de deur open is. |
| RA | Autostart Autoenabling | Automatische activering van de automatische start |
| dr | Manual Drain | Handmatige activering van de afvoerpomp |
Nadat de gewenste parameters zijn ingesteld Aunt u afluien en opslaan door knop 1 ingedrukt te houden totdat op het display de liggende streepjes verschijnen.
7.1 Hardheidsinstelling ingebouwde waterontharder
Stel de hardheid van het toegevoerde water dH in het instellingenmenu in overeenkomstig de waarden van de volgende tabel:
| Gemeten hardheid | dH Gemeten hardheid dH | ||||
| °fr | dGH | n° | °fr | dGH | n° |
| 0 ÷ 20 0 ÷ 11 | 1 | 41 ÷ 45 2 | 3 ÷ 25 | 6 | |
| 21 ÷ 25 | 12 ÷ 14 | 2 | 46 ÷ 50 | 26 ÷ 28 | 7 |
| 26 ÷ 30 | 15 ÷ 17 | 3 | 51 ÷ 55 | 29 ÷ 31 | 8 |
| 31 ÷ 35 | 17 ÷ 20 | 4 | 56 ÷ 60 | 31 ÷ 34 | 9 |
| 36 ÷ 40 | 20 ÷ 22 | 5 | |||
Onze machines bevatten geen materialen die om speciale procedures voor afvalverwerking vragen.
((Van toepassing in de landen van de Europese Unie en in landen met een system voor gescheiden afvalverwerking)
Dit merkten op het product of het bijbehorende informatiematerialiaal duidt erop dat het Niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zich gebruiksduur. Om möglichke schade aan het milieu of de menselijk gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten
een verantwoorde manier recyclen, zodat het duurzame hergebruik van materialen worden bevorderd
Huishoudelijk gebruikers要去 contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wen om te vernemen waar en hoe ze dit product milieuvriendelijk kannen latenten recyclen.
Zakelijkge gebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen.
Dit product mag nicht gemengd met ander bedrijfsafval worden verwerkt.
| Directrecyclebar | Symbolen | Voorwerp | Materialial | % | |
| 40FE | Metaalplaat | Staal | 80 | ||
| 20PAP | Kartonnen verpakking | PAP | |||
| 50FOR | Houten pallet | ISPM15 | |||
| 05PP | Kunststof onderdelen | PP, PP+FV | |||
| Compositenet | RARE | Motoren | Geassembleerd | 20 | |
| Elektrische onderdelen | |||||
| Elektronische onderdelen | |||||
| Rubberen onderdelen | EPDM | ||||
Hfdst 9 MILIEU
GEBRUK MET RESPECT VOOR HET MILIEU
Een milieubewust gebruik van de vaatwasmachine kan bijdragen tot een gingere impact op het milieu, bijvoorbeeld door bij het dagelijks gebruik eenvoudige regels te hanteren zoals:
Alleen vollerekken afwassen.
De vaatwasmachine uitschakelen wanner deze nicht worden gebruikt.
De machine dicht houden, wanseer hij in stand-by staat
Programma's gebruiken die geschikt zijn voor de mate van verruiling.
De machine voeden met warm water, als dit worden verwarmd met gas.
Ervoor zorgen dat de afvoervloeistoffen wegstromen in een geschikte riolering.
De aanbevolen doseringen van het vaatwasmiddel Niet overschrijden.
De fabrikant behoudt zich hetrecht voor om zonder enige kennisgeving vooraf op deze afwasmachine elektrische, technische en esthetische wijzigingen aan te brengen en/of onderdelen te verrangen, waar hij dit wenselijk acht, om een steeds betrouwbaarder, duurzamer en technologisch geavanceerder product te bieden.
