Produkttype	Profesjonell oppvaskmaskin for fellesbruk
Merke	Colged
Modell	Isytech 33
Strømforsyning	Trefaset eller enfaset (kabel H07RN-F)
Maksimalt vanntrykk	4 bar (400 kPa)
Maksimal innløpsvanntemperatur	50 °C
Lydtrykknivå	≤ 55 dB (benkmodell) eller ≤ 65 dB (toppmodell)
Vaskeprogrammer	15 programmer (standard og spesial)
Resinregenereringsfunksjon	Ja (valgfri)
Selvdiagnosesystem	Ja, med feilkoder
Innebygd vannavherder	Valgfri
Innebygde doseringspumper	Vaskemiddel og skyllemiddel
Automatisk startfunksjon	Ja
Rengjøring av filtersystem	Ja, kan demonteres
Rengjøring av vaskevåpen	Ja, kan demonteres
Sikkerhet	Jordet, flerpolet bryter, magnetotermisk beskyttelse
Materialer	Rustfritt stålkar, stålkurv, PP-komponenter
Omtrentlig vekt	80-100 kg
Omtrentlige mål (B x D x H)	600 x 600 x 850 mm
Maksimal avløpshøyde	1 m med tømmepumpe

Ofte stilte spørsmål - Isytech 33 Colged

Hvordan starter jeg en vaskesyklus?

Slå på apparatet med ON/OFF-knappen, velg programmet med PROGRAMVELGER-knappene, og trykk deretter på START. Statuslinjen blinker under syklusen og blir grønn ved slutten.

Hva gjør jeg hvis oppvaskmaskinen viser en feil?

Se kapittelet Selvdiagnose for å identifisere feilkoden (f.eks. E-01 for avløp). Sjekk filtrene, avløpsslangen og overløpet. Hvis problemet vedvarer, kontakt et autorisert serviceverksted.

Hvordan rengjør jeg filtrene?

Tøm karet, fjern kurvene, ta ut hele filteret ved å løfte halvfilterne i håndtaket, rengjør dem grundig, og sett alt tilbake på plass.

Hvordan regenererer jeg vannavherderen?

Når meldingen rEG blinker, tøm apparatet, åpne saltbeholderen, hell i 250–300 g regenereringssalt, lukk, velg rEG-syklusen og start den.

Hvordan stiller jeg inn vannhardheten?

Gå til konfigurasjonsmenyen (ON/OFF- og SPESIALPROGRAMVELGER-knappene holdes inne i 5 sekunder), still inn dH i henhold til tabellen: verdi fra 1 til 9 tilsvarende franske eller tyske grader.

Kan jeg bruke klorholdig vaskemiddel?

Nei, det er strengt forbudt å bruke vaskemidler som inneholder klor eller hypokloritt. Bruk kun egnede produkter.

Hvordan tømmer jeg apparatet ved slutten av dagen?

Slå av apparatet, ta ut hele filteret, fjern overløpet, vent til karet er tomt. For versjoner med pumpe, velg dr-syklusen og start den.

Hva gjør jeg hvis avløpet er tett?

Sjekk at avløpsslangen ikke er bøyd eller klemt, rengjør sluket og filtrene. På modeller med overløp, ta det av før du starter en tømmesyklus.

Hvordan aktiverer jeg automatisk start?

Med døren åpen og apparatet på, hold START-knappen inne i 5 sekunder til AS vises. Den valgte syklusen starter når døren lukkes.

Hvilke spesialprogrammer er tilgjengelige?

Spesialprogrammer inkluderer ECo (økonomisk), Act (fastbrent servise), StEE (bestikk), REFr (vannfornyelse), PLAe (tallerkener), GLR5 (glass), Long (kontinuerlig), SRn (hygiene med A0=30), osv.

BRUKSANVISNING Isytech 33 Colged

Mot golvet på versioner med braddavlopp
o Maximal hojd 1 m på versioner med avloppspump

4.12 Visning av information

5.3 Rengöring av filterenheten

Utfordessa moment vidarbetsdagenssluterrnadrserattfiltrenar smutsiga.

Sett fra et juridisk synspunkt er produsenten eier av dette dokumentet. Enhver form for kopiering eller videreformidling av dokumentet uten skriftig tillatelse er forbudt.

Produsenten forbeholder seg retten til a utfere ndige endringer for a forbedre dokumentet uten forvarsel.

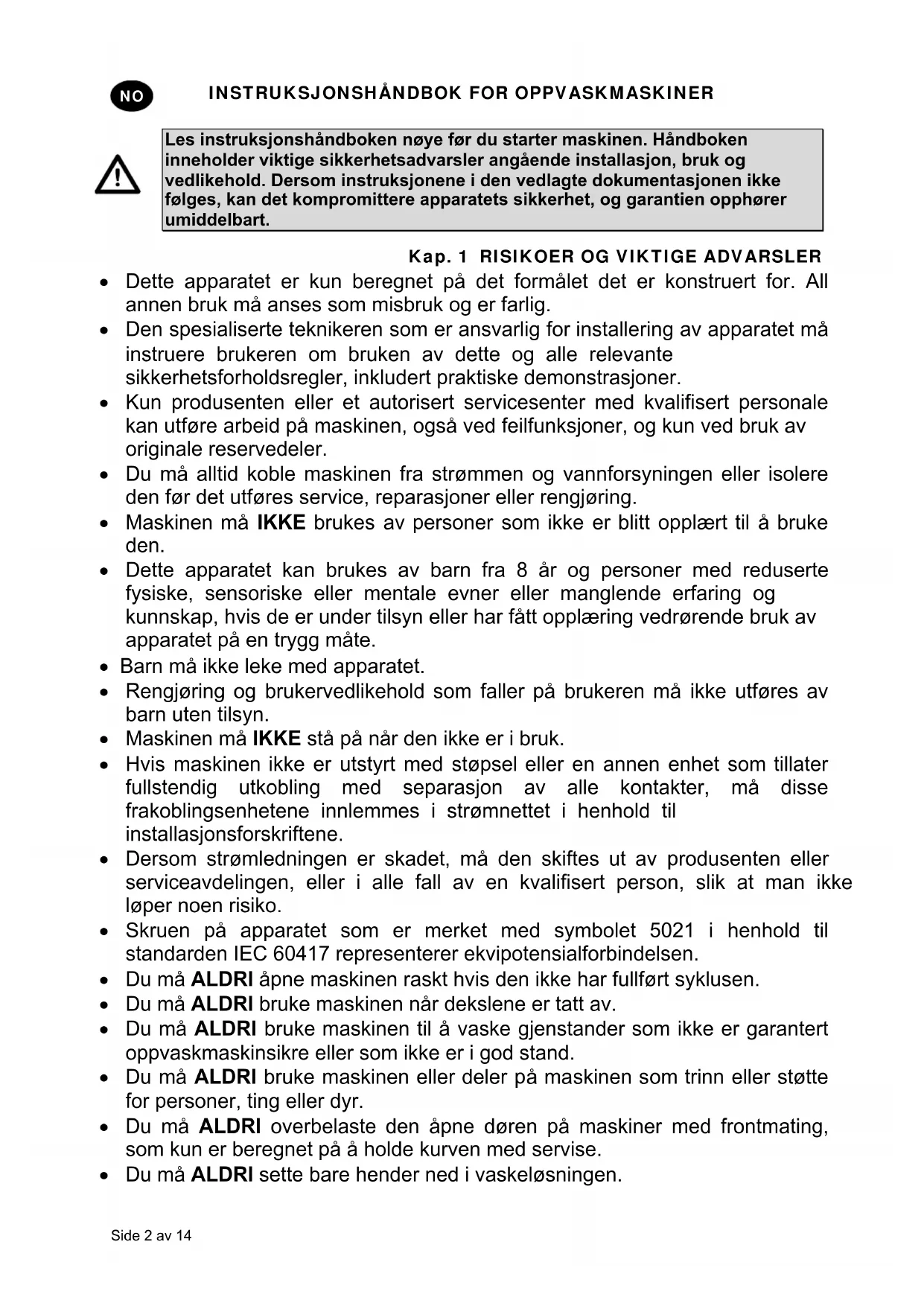

Les instruksjönshändboken nøye før du starter maskinen. Handboken ineholder viktige sikkerhetsadvarsler angående installationsjon, bruk og vedlikehold. Dersom instruksjonene i den vedlagte dokumentasjonen ikke fjelges, kan det kompromittere apparatets sikkerhet, og garantien opphører umiddelbart.

Kap. 1 RISIKOER OG VIKTIGE ADVARSLER

• Dette apparatet er kun beregnet på det formålet det er konstrukt for. All annen bruk på anses som misbruk og er farlig.
• Den specialiserte teknikeren som er ansvarlig for installing av apparatet mA instruereBrukeren ombruken av dette og alle relevante sikkerhetsforholdsregler,inkludertpraktiske demonstrasjoner.
• Kun produsenten erler et autorisert servicesenter med kvalifisert personale kan utføre arbeid på maskinen, ogå ved feilfunksjoner, og kun ved bruk av originale reserverdeler.
• Du mä alltid koble maskinen fra strømmen og vannforsyningen eller isolere den før det utfores service, reparasjoner erler rengjöring.
• Maskinen må IKKE brukes av personer som ikke er blitt opplært til ø brauke den.
• Dette apparatet kan brukes av barn fra 8 ør og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, hvis de er under tilsyn eller har fatt opplæring vedrørende bruk av apparatet på en trygg mæte.
  Barn må ikke leke med apparatet.
• Rengjøring ogBrukervedlikehold som faler på Brukeren på utføres av barn uten tilsyn.
• Maskinen må IKKE stå pa när den ikke er i bruk.
• Hvis maskinen ikke er utstyrt med stoppsel eller en annen enchet som tillater fullstendig utkobling med separasjon av alle kontakter, på disse frakoblingsenhetene innlemmes i strømnettet i henhold til installasjonsforskriftene.
• Dersom strømledningen er skadet, på den skiftes ut av produsenten eller serviceavdelingen, eller i alle fall av en kvalifisert person, slik at man ikke løper noen risiko.
• Skruen på apparatet som er merket med symbolet 5021 i henhold til standarden IEC 60417 representerer ekvipotensialforbindelsen.
  Du ma ALDRI apne maskinen raskt hvis den ikke har fullfort syklusen.
  Du ma ALDRI bruke maskinen nár dekslene er tatt av.
• Du på ALDRI bruke maskinen til Å vaske gjenstander som/DD er garantert oppvaskmaskinsikre eller som.dd er i god stand.
• Du må ALDRI bruke maskinen eller deler på maskinen som trinn eller stotte for personer, ting eller dyr.

• Du må ALDRI overbelaste den Åpne døren på maskiner med frontmating, som kun er beregnet på Å holde kurven med servise.
  Du ma ALDRI sette bare hender ned i vaskeløsningen.

• Du mà ALDRI tippe maskinen over etter at den er installment.

• Hvis du oppdager feilfunksjoner erler lekkasjer, ma du umiddelbart koble fra strømmen og stenge vannkranen.
• Ikke installer oppvaskmaskinen i naerheten av varmekilder på over 50^ .
• Du mà ALDRI la oppvaskmaskinen bli utsatt for vær og vind (regn, direkte sollys osv.)
• Oppvaskmaskinen må ikke installeres utendørs uten skikkelig beskyttelse.
• Du@mà aldri starte et vaskeprogram uten overløpet i tanken (avhengig av modell).
• Ikke plasser magnetiske gjenstander i nærheten av maskinen.
• Ikke bruk toppen av maskinen som bord eller stotteunderlag.
• Installatoren er ansvarlig for a kontrollere at jordingssystemet fungerer som det skal.
• Etter testing på installatoren utstede en skriftlig erklæring der han/hun oppgir at maskinen er blitt installer og testet i henhold til gjeldende bestemmelser og god praksis.
• Du mä IKKE endre plasseringen av uller tutle med maskinens komponenter. Dette kan kompromittere maskinens sikkerhet.
  Lydtrykknivá i henhold til EN ISO 4871

Maks. LpA = 55 db Kpa=2,5 db for underbenk- versjoner
Maks. LpA = 65 db Kpa=2,5 db for hette-versioner
Maks. LpA = 76 db Kpa=1,5 db for utstyrsvasker-versioner

• Maks. temperatur på tilførsvann: 50^
• Maks. trykk på tilførselsvann: 4 bar (400 kPa)
• Apparatet er beregnet på permanent tilkobling til vannettet
• Apparatet må ikke rengjøres med dampapparater eller vannspylere.

Maksimal tommehoyde

På gulvet på versjonene med overløp
Maks. hovyde 1 m på versjonene med avløpspumpe

1.1 Normale bruksforhold

Omgivelsestemperatur: maks. 40^ / min 4^ (gjennomsnitt 30^ )

Hoyde over havet: inntil 2000 meter

Relativ fuktighet: Maks. 30% ved 40^ / maks. 90% ved 20^

Kap. 2 FORORD

Advarsler:

Oppbevar all dokumentasjon i nærheten av apparatet sik at den er tilgengelig for teknikere og operatører som bruker det. Hold den i god stand pa en sikkert sted sammen med ekstra kopier sik at det alltid er en tilgengelig

Operatoren mä lese, forsta og gjore seg kjent med innholdet i dette handboken før han/hun utfører arbeid på eller bruker maskinen.

Apparatet er kun beregnet på profesjonell bruk for store oppvaskoppgaver og mA kun installeres, brukes og vedlikeholds av kualiserte personer i henhold til produsentens instruksjoner.

Garanti:

Produsenten er ikke ansvarlig for materielle skader eller personskader som skyldes at instruksjonene ikke følges eller feil bruk av maskinen

Dersom instruksjonene i den vedlagte dokumentasjonen ikke følges, kan det kompromitterere apparatets sikkerhet, og garantien opphører umiddelbart

Installasjon og reparasjon utført av化进程 teknikere og bruk av化进程 resverederer til at garantien opphorer umiddelbart.

Lagring:

Transport og lagring: mellom 10^ og 55^ med toppunkter pa inntil 70^ (i maks. 24 timer)

Kap.3 INSTALLASJON

Riktig installationsj er en forutsetning for at apparatet skal kinne fungere som det skal. Enkelte opplysninger som kreves ved installationsj av maskinen er oppgitt pa typeplaten pa hyre side av maskinen, og en kopi er vedlagt pa omslagssiden av deutsche handboken.

Maskinen mä kun installereres av kvalifiserte og autoriserte teknikere.

3.1 Utpakking

Kontroller om emballasjen er hel, og noter eventuelle synlige skader på transportdokumentet. Fjern emballasjen og kontROLLER at apparatet er i god stand. Meld umiddelbart fra om eventuelle skader til forhandleren og speditoren via faks eller rekommandert brev med mottaksbevis. Dersom skaden er av sik omfang at den kompromitterer apparatets sikkerhet, ma du ikke installere eller bruke det før det er blitt kontrollert av en kualisert tekniker.

Emballasjen (plastposer, ekspandert polystyren, spiker osv.) kan vare farlig og ma不同程度en innern revkevidden for barn eller kjæledyr.

3.2 Plassering

• Kontroller om det er gjenstander eller materialer på installasjonsområdet som kan ta skade av dampen somkommen ut av maskinen under drift. Hvis dette er tilfelle, på du sorge for at de blir beskyttet på en passende måte.
• Før oppvaskmaskinen settes på plass, mă du sette opp tilkoblingene til strøm, vann og avløp.
• Páinnebygde maskiner med enkeltvegger má det vare minst 10 mm mellom maskinpanelene og sideliggende overflater.
  Gulvet aller innbyggingsenheten ma kunne tale vekten av oppvaskmaskinen
  Vatre opp maskinen ved hjelp av de fire fottene for a sikre at det star stott.

• Apparatet er kun beregnet på fast installationsjon; alle andre metoder på avtales med og godkjennes av produsenten.

• Fjern beskyttelsesfilmen fra de utvendige panelene for du bruker oppvaskmaskinen.

3.3 Elektrisk tinkobling

• Strömforsyningen må utstyres med en flerpolet kretsbryter (hovedstrømbryter) for Å kutte alle kontakter inkludert nøytral, med en kontaktapning på minst 3 mm og termosikring eller sikringer. Den må stilles inn erter eller tilpasses effektens som er oppgitt på maskinens navneplate.
• Hovedströmbryteren ma kobles til strømledningen i nærheten av installasjonen og kan kun kobles til en maskin av gangen.
• Hovedspenning og frekvens ma svare til opplysningene på navneplaten.

• Installasjonen må inkludere et jordingssystem som er i samsvar med gjeldende bestemmelser om elektrisk sikkerhet, for Å beskytteBrukeren og selve apparatet

• Dette apparatet er i samsvar med EN/IEC 61000-3-11 forutsatt at impedansen til systemet Z_sys er minde enn aller lik max i grensesnittpunktet mellom brukerens tilforselssystem og det offentlige systemet. Det er installatorens ansvar a kontrollere at apparatet kun er koblet til et tilforselssystem der impedansen Zsys er minde enner aller lik Z_max

	Zmax
Utstyrsvasker	0,21 Ω
Hette	0,24 Ω
Underbenk	0,41 Ω

• Strömledningen (kun av typen H07RN-F) taler følgende strømstyrke ved kontinuereg bruk på 60 °C:

• Trefase maskin

-5x2,5 mm^2 inntil 20 A
-5x4 mm^2 inntil 30 A
-5x6 mm^2 inntil 38 A
-5x10 mm^2 inntil 54 A

• Enfase maskiner

-3x1,5 mm^2 inntil 16 A
-3x2,5 mm^2 inntil 25 A

Den må ikke strekkes eller klemmes under normal bruk eller vedlikehold.
- Apparatet mä i tillegg kobles til et ekvipotensialt system, med skruen som er merket med symbolet 5021 i henhold til standarden IEC 60417.
Den ekvipotensiale ledningen må ha et tverrnitt pa 10mm^2
Overhold polariteten som er angitt pa ledningsdiagrammet.
- For mer informasjon, se ledningsdiagrammet.

Ikke bruk multikontakter, adaptere, ledninger med utilstrekkelig tverrsnitt erler type ellskjoteledninger som ikke er i samsvar med gjeldende bestemmelser for elektriskeinstallasjoner.

3.4 Vanntilkobling

Apparatet mä kobles til vannforsyningen med en slange. En stengeventil (kran) mä installeres mellom vannforsyningen og apparatets elektroventil. Kranen mä vare i nærhen av apparatet.

Vannforsyning, temperatur og trykk ma tilsvare det som er angitt pa maskinens typeplate.
- Kontroller at vannkapasiteten ikke er under 20 l/min
- Dersom vannhardhen er høyere enn 14^ ( 8^ ), anbefaler vi at du bruker maskinen med et innvendig bløtgjøringsanlegg. Dersom vannhardhen er høyere enn 35^ ( 19,5^ ), installer et utvendig bløtgjøringsanlegg oppstrøms for elektroventilen
- Pá maskiner uten bløtgjøringsanlegg: Dersom vannhardhen er høyere enn 14 °f (8 °dH), installer et utvendig bløtgjøringsanlegg oppstrøms for elektroventilen.
- Dersom vannet ineholder store restkonsentrasjoner av mineraler med hoy ledningsevne, anbefaler vi a installere et demineraliseringsanlegg.
- Maskinene som skal brukes med avsaltet vann, eller vann med et høyt innhold av natriumklorid, ma spesialbestilles da de konstrueres med spesialmaterialer
- Ikke bruk demineralisert vann i maskinene med varmegjenvinning og gjenvunnede batterier av kobber. I disse tilfelle na du be om versjonen med batterier som har ror i rustfritt stal.

Fritt avlp

3.5 Kobling til avløpet

• Avlopet må bestå av en Åpen vannlås med en störrelse som er proporsjonal med kapasiteten til avlopslangen som følgert med maskinen. Slangen må na fram til sumpen uten Å strekkes, klemmes, brettes, presses eller ved bruk avenhver form for kraft.
• Tanken tommas etter tyngdekraftprinsippet, sa avlopet ma vare plasserter lavere enn maskinens underside.

Med avløpspumpe (tilgjengelig på forresporsel)

• Dersom avlopet seks lavere enn maskinens underside, kan du bruke utgaven med avlopspumpe (tilgengelig pa forresporsel).
• I dette tilfellet ma avlpshoyden vaere pa maks. 1 m.
• Kontroller at avløpet fungerer som det skal og at det ikke er tilstoppet.
  Alle andre Iøsninger ma avtales med og godkjennes av produsenten.

• Slá på hovedstrømbryteren og ápne den utvendige vannkransen.
• Kontroller om overlopet er montert (noen modeller).
  Trykk pa PAA/AV-tasten (1).
• KONTROLLJEN (7) tennes og skifter fra rødt til grønt for Å bekrefte kontrollen. Ved en alvorlig feil lyser diodene rødt og stopper maskinen; en mindre feil vises med oransje farge og vil ikke stoppe maskinskyklusen.
• Fyllingen starter automatisk nár maskinen slás pá.
• Prikken på displayet blinker til riktig niva er nadd.
  STATUSLINJEN (6) tennes ovenfra og ned for a vise at oppvaskmakin varmer seg opp.
  Nár riktig driftstemperatur er nàdd fortsetter STATUSLINJEN (6) à lyse gront.
• Optimal vaskeforhold er oppnädd.

4.3 Fylle kurven

For riktig bruk av maskinen anbefales det a ffolge disse reglene, se Fig.3:

• Bruk en passende kurv og fyll den uten Å overbelaste den og uten Å plassere servisedelene oppå hverandre.
  Serviset ma alltid torkes av; jakke sett inn servise med storknede aller faste matrester.
• Plasser tomme beholderè prop-ned i kurven.
• Sett tallerkener og lignende i det skråstilte stativet, med innsiden opp.
• Sett blandet bestikk i den spesielle bestikkurven med handtakene ned.
• Ikke sett bestikk i solv og rustfritt stål i den samme bestikkurven da dette vil gjore sølvet brunt og kan få stalet til á ruste.
  Vask serviset rett etter bruk for a unnga at matrester storkner og setter seg fast.
• Sett kun inn servise som er uten skader og garantert oppvaskmaskinsikkert.

4.4 Valg av syklus og igangsetting

• Velg vaskesyklusen som passer til typen servise ved Å trykke flere ganger på tasten for VALG AV PROGRAMMER (3) eller VALG AV SPESIALPROGRAMMER (2). Displayet vil vise valgt vaskesyklus (Fig.4).
• For Å starte programmet trykker du på START-knappen (4). STATUSLINJEN (6) begynner Å blinke oransje nedenfra og opp for angi syklusens fremdrift.
  Nar syklusen er fertig, lyser linjen gront (Fig.5).
  For at serviset skal tke raskt kan du ta kurven ut av maskinen sa snart syklusen er slutt.
  For a stoppe en vaskesyklus for slutt, trykker du pa START (4).

N.B. På hetteversjönene aktiveres automatisk start automatisk erter den Forste arbeidssyklusen. Igangsetting av de pafolgende syklusene skjer automatisk nar hetten lukkes. Denne modusen vises på displayet med teksten "AS".

4.5 Programmer

Pr 1	For lite skrittent servise, kort program.
Pr 2	For middels skrittent servise, middels program.
Pr 3	For svært skrittent servise, langt program.
CLE	Tømmesyklus og selvrengjøring som skal utføres+när dagen er slutt.
dr	Tømmesyklus.

4.6 Spesialprogrammer (*noen modeller)

ECo	Programmet med redusert energiforbruk utfører en vask med lavere temperatur og vannforbruk i forhold til vanlige vaskeprogrammer. Det gode vaskeresultatet oppnås ved Å benytte en lengre mekanisk vask.
Act	Det intensive programmet er egnet til vask av svært skrittent servise eller med størknede matrster som har/Stätt lenge. Programmet utfører 2 vasker og 2 skyllinger.
StEE	Vaskeprogrammet for bestikk er egnet til vask av gafler, skjeer, kniver og alle andere typerr bestikk/kjøkkenredskap. Dette vaskeprogrammet varer lengre enn de andere.
rEFr	Dette anbefales ochå.när det er nødvendig á utføre en vask der alt vannet i vasketanken på skiftes ut. Dvs. for etterfolgende vaskesykluser av servise som er skitnet til med mye fett eller olje. När alt vannet i tanken på skiftes ut, vil syklusen vare lengre.
PLAE	Program for tallerkener.
GLAS	Vaskeprogram for glass for oppvaskmaskin. Egnet til vask av glass av alle slag. Vasker med lavere skylletemperatur (krever lang tørketid).
Long	Det dreier seg om en lang syklus med variabel varighet avhengig av modellen. Syklusens varighet kan endres etter önske ved à trykke på START-knappen (4) under vaskesyklusen. Vaskingen avbrytes og skyllefasan startes.
SRn	Anbefales.när det er behov for en vask som desinfisierer serviset som skal vaskes. Dette programmet utfører en kontroll av temperatur og vasketid og beregner konstanten A0. Programmet avsluttes.när parameteren A0kommen til verdien 30. Varigheten varierer og er på cirka 20 minutter; vasketemperaten er på 70 °C. N.B. Dersom det er behov for en annen A0 verdi enn 30,@mà du kontakte en autorisert tekniker som vil utføre en endring på maskinens programvare.
Pr 5	Syklusen er egnet for á oppnà skinnende rene glass, og kan kun brukes i kombinasjon med et omvendt osmoseanlegg.
Pr 6	For svært skittent servise, langt program (8').
Pr 7	For svært skittent servise, langt program (10').

NB: De tilgjengelige spelialprogrammene avhenger av oppvaskmakinmodellen.

4.7 Startedenautomatiskesyklusen

Medonne funksjonen starter den valgte syklusen automatisk nár doren lukkes. Gjør som følger for Å aktivere den (Fig.6):

• Dersom funksjonen ikke er standard, på den Forst aktiveres i innstillingsmenyen.
• Nár maskinen er pá og døren Åpen trykker du START (4) og holder knappeninne (i minst fem sekunder) til AS vises pá displayet.
  For a deaktivere funksjonen trykker du pa START (4) igjen i fem sekunder när doren stär apen.

4.8 Fjerne det integrerte filteret

• Sett vaske- og skyllearmene i rett vinkel med kanten pa doren (Fig.7).
  Dersom oppvaskmaskinen er utstyrt med en 3-armet vaskearm, maijke fjernes fora kunne ta ut de integrerte filtrene.
• Løft ut hvert,enkelt halvfilter ved hjelp av handetak.

4.9 Tømme oppvaskmakinen

4.9.1 Maskiner uten avløpspumpe

• Slá av maskinen.
  Fjern det integrerte filteret (noen modeller) (Fig.7A).
• Trekk opp overlopet (Fig.8 B).
• Vent til tanken er helt tom.
• Om nødvendig tar du ut tankfilteret og rengjør det (Fig.8C).

Fjern et eventuelt integrert filter (Fig.7).
- Trekk opp et eventuelt overlop (Fig.9)
Lukk doren.
- Velg syklusen dr
Trykk pa START (4) for a starte syklusen.
- Maskinen utfører en tommasyklus med selvrengjöring (*noen modeller), og slår seg deretter av.
- Om nødvendig tar du ut tankfilteret og rengjør det (Fig.8C).

4.10 Slá oppvaskmakinen av

Trykk pa PAAV-knappen (1). DISPLAYET (5) viser midthsegmentene som angir spanning.

4.11 Resin-regenerering (*ekstrautstyr)

Nár teksten rEG blinker på displayet på maskiner medinnebygget blotgjøringsanlegg, mA det utfores en regenereringssyklus for a gjenopprette riktig funksjon på blotgjøringsanlegget. Gjør som folger (Fig.11):

• Tøm maskinen og rengjør den.
  Nar du har fjernet det integrerte filteret, apner du saltbeholderen inni tanken.

• Hell 250 ÷ 300 g regenereringssalt (kjokkensalt med en kornstørrelse på 1 eller 2mm uten tilsetninger).
  Lukk beholderen godt.

• Kontroller at overlopet er fjernet.
  Lukk doren og sla pa maskinen.

• Bruk PROGRAMVALG-tasten (3) til à velge syklusen for resin-regenerering. Displayet viser rEG.
  Trykk paa START-knappen (4) for a starte syklusen.
• Regeneringssyklusen varer cirka 20 minutter.
  Nar syklusen er fertig, slar maskinen seg av. N.B. Ikke sla av maskinen nare en regenereringsyyklus er i gang

4.12 Visning av informasjon

• Ved à holdeinne START-knappen (4) i noen sekunder, kan du se temperaturen for boileren til tanken og antall sykluser som er utført av maskinen.
  Denne visningen kan gjores bade for og under syklusen og er kun synlig en kort stund.
• Ved à holde innate PROGRAMVALG-knappen (3) i noen sekunder, kan du se temperaturen for boilers til tanken, på permanent mæte og for alle programmene.
• Det er mulig Å deaktivere funksjonen ved Å holde PROGRAMVALG-knappen (3)inne i noen sekunder.

4.13 LiTe over meldinger som kan vises

4.14 Skiftets slutt

• Pâ slutten av dagen má du alltid tømme maskinen som beskrevet i avsnittet "Tømme maskinen".
  Koble fra strømmen med hovedbryteren og steng den utvendige vannkranen.
• Utfør rutinevedlikehold og rengjør maskinen som beskrevet i avsnittet "Vedlikehold".
• Om mulig bør du la oppvaskmaskinen sta pa glott for a unnga at det danner seg vond lukt.

Kap. 5 VEDLIKEHOLD

5.1 Generelle regler

Ikke bruk høytrykksspyler da dette kan skade det elektriske systemet.

De utvendige overflatene ma kun rengjores nár de er kalde, med spesialprodukter for vedlikehold av stal.

Dersom det kan oppsta isdannelse, ma du tomme ut vannet i boileren og vaskepumpen.

5.2 Rengjoring

For aoppretholde maskinens effektivitet ma du utfore de regelmessige vedlikeholdsoppgavene som er listet nedenfor. Det anbefales a utfore en regelmessig hygieniserende behandling med passende ikkekorrosiveprodukter som er tilgengelige pa markedet.

5.3 Rengjaring av filterenheten

Utfor denote prosedyren ved dagens slutt nár du ser smussrester pa filtrne:

1. Ta kurvene ut og rengjør dem.
2. Fjern tanken som beskrevet i instruksjonene i avsnittet om tomming av maskinen.
3. Fjern alle filtrene i oppvaskmaskinen og rengjør dem grundig.
4. Ikke bruk skurendeprodukterEller gjenstandertil rengjaring av staltanken.
5. Nár du har utfør de beskrevne oppgavene, má du sette alle delene riktig på plass igjen.

5.4 Rengjoring av armene

Vaske- og skyllearmene er enkle a ta av for periodisk rengjring av dysene for a hindre eventuell tilstopping og/eller avleiringer.

Gjør som følger (Fig.10):

Fjern armene ved a skru Ios den tilhorende festeringen ell er ved bruk av en eventuell hurtigfrakobling.
Vask alle delene under rennende vann. Rengjor dysene grundig, om nadvendig ved hjelp av entannpirker ell er et lite spisst verktoy.
- Rengjør armenes dreiebolter innate i maskinen og området rundt utløpet for vaske- og skyllevann.
- Sett armene tilbake på plass og kontroller at de roterer fritt.

Maskinen er utstyrt med et selvdiagnose-system som kan registriere og varsle om en serie feilfunksjoner.

Kap. 6 SELVDIAGNOSE

Feil Beskrivelse og mulige løsninger
	Er-01
	Vannet tommas ikke ut. Vannet tommas jegke erder tommas på en unormal mæte. Kontroller at avlopsslangen jegke er bøyd erker klemt, og at ingen av filtrene er tilstoppet. På maskiner med overløp på dette fjernes for tommasyklusen startes.
	Er-03
SAFE	Feil ved tilbaskestilling av skylletemperaturen. Tilbaskestilling av boiler-temperatoren er ikke blitt utfør innen tidsgrensene som er innstift for vaskesyklusen. Slå maskinen av og på igjen og kør en ny syklus.
	Er-04
	Feil ved fylling av vann i tanken. Kontroller om vanntilkoblingen er korrekt og at vannkransen er/APen. Kontroller at overløpet er tilstede (noen modeller). Slå maskinen av og på igjen og fyll på nytt.
	Er-05
	Feil på tanktermometeret. (Apden sonde) Maskinen mæråkke temperaturei tanken. Slå maskinen av og på igjen.
	Er-06
	Feil på tanktermeteret. (Kortsluttet sonde) Maskinen mæråkke temperaturei tanken. Slå maskinen av og på igjen.
	Er-07
	Feil på boiler-termeteret. (Apden sonde) Maskinen mæråkke temperaturei boileren. Slå maskinen av og på igjen.
	Er-08
	Feil på boiler-termeteret. (Kortsluttet sonde) Maskinen mæråkke temperaturei boileren. Slå maskinen av og på igjen.
	Er-09
	Påfyllingstiden for boiler er utløpt: boileren er ikke full. Umulig à utføre skyllesyklusen. Kontroller at vannkransen er/APen. Slå av og på igjen og kør en ny syklus.
	Er-21
	Utilstrekkelig skylling: Skyllingen er ikke godt nok utfør. Kontroller at skylledysene er rene. Feilen blokkerer ikke maskinen.
	Er-22
	Feil ved tilbaskestilling av tanktemperatur: Tilbaskstilling av tanktemperaten er ikke blitt utfør innen tidsgrensene som er innstift for vaskesyklusen. Slå maskinen av og på igjen og kør en ny syklus.
SAFE	Er-5F
SAFE	Nivåsikring: Vannivået i tanken er ikke riktig.
	drE
	Skrittent filter: Vannivået i tanken er ikke riktig. Dette skyldes at filteret er skrittent eller at overløpet er satt inn på feil mæte.
FORSIKTIG! Ved á slå maskinen av og sö参加会议 tolvå bilbaskelles varselet. Hvis problemet opposår igjen etter at du har fulgt instruksjönene, kontakt et autorisert servicesenter.

Kap. 7 JUSTERINGER OG INNSTILLINGER

Folgende innstillinger skal kun konfigureres av en kvalifisert tekniker.

Parametrene som er opplistet nedenfor kan stilles inn, under installationsj er ler senere, ved a gà til innstillingsmenyen på følgende mæt:

• Maskin i standby med apen dør.
• Trykk samtidig på knappene 1 og 2 (PÄ/AV og VALG AV SPESIALPROGRAMMER) i 5 sekunder og sett inn økkeken CH 12 (knappene 3 og 4 for á endre parameteren,1 for á bekrefte).
• Deretter trykker du gjentatte ganger på knappen 1 (PÅ/AV) for Å bla gjennom de følgende elementene og aktivere og/eller endre dem med knappene 3 og 4 (den endrede parameteren lagres uten behov for Å bekrefte). Listen over parametre kan variere avhengig av maskintypen.

	Language	Velge språk
b	Boiler Temperature	Justering av boiler-temperaten for programmene. Versjonene med atmossfærisk boiler (skyllepumpe) har forskjellige innstillinger f or h v program (b1 - b2 - b3)
t	Tank Temperature	Justering av tanktemperaten for programmene. Versjonene med skyllepumpe har forskjellige innstlinger for hvert program (t1 - t2 - t3)
tH	Thermo - Stop	Aktivering av termostopp-funksjonen som garanterer riktig skylletemperatur.
E5	Energy Saving	Aktivering av energisparingsfunksjonen som garanterer en energibesparelse(nr maskinen er slätt på men/DDK i bruk.
dn	Detergent Pump	Manuell aktivering av vaskemiddeldispenseren
bn	Rinse Aid Pump	Manuell aktivering av skyllemiddeldispenseren
rn	Manual Rinse	Manuell aktivering av skyllepumpen
dt	Dosage Detergent	Doseringstid for vaskemiddel
bl	Dosage Rinse Aid	Doseringstid for skyllemiddel
dH	Water Hardness	Innstilling av hardhet på tilførssvann (maskiner med bløtgjøringsanlege): Legg inn verdiene som er angitt i tabellen nedenfor
cc	Set Number Service Cycles	Innstilling og aktivering av syklusteller som aktiverer vedlikeholdsvarselet (Service) for utvendig avherder. Teksten "Service" kan fjernes ved ø holdeinne alle 4 tastene;när maskinen er slätt av og øren er øpen.
AA	Autostart Autoenabling	Automatisk aktivering av automatisk start
dr	Manual Drain	Manuell aktivering av avløpspumpen

Nár du har stilt inn ønskede parametre, holder du knappen 1inne til displayet viser linjestrekene for Å gå ut av menyen og lagre alle innstillingene.

7.1 Innstilling av vannhardhet painnebygget blotgjoringsanlegg

Still inn hardhen pa tilforselsvannet dH i innstillingsmenyen avhengig av det som er angitt i tabellen nedenfor:

Målt hardhet dH		Målt hardhet dH
°fr	dGH	ant.	°fr	dGH	ant.
0 ÷ 20	0 ÷ 11	1	41 ÷ 45	23 ÷ 25	6
21 ÷ 25	12 ÷ 14	2	46 ÷ 50	26 ÷ 28	7
26 ÷ 30	15 ÷ 17	3	51 ÷ 55	29 ÷ 31	8
31 ÷ 35	17 ÷ 20	4	56 ÷ 60	31 ÷ 34	9
36 ÷ 40	20 ÷ 22	5

Kap.8 SKROTING

Ingen av materialene i vare maskinen trenger spesiell avhending.

(Gjelder i EU-landene og i land med et system for kildesortering)

Merket på produitet eller dokumentasjonen angir at dette ikke avhendesammen med vanlig husholdningsavfall. For à forhindre de mulige negative konsekvensene for

miljo og helse som kan forarsakes av feil avfallsbehandling, mbrukeren skille dette

produktet fra annet avfall og resirkulere det pa en ansvarlig mate for a stotte berekraftig gjenbruk av materielle dessurser.

Privatbrukere bes om Å kontakte forhandleren eller det lokale renovasjonsvesenet for alle opplysninger om kildesortering og resirkulering av denne typenprodukter.

Profesjonelle brukere bes om Å kontakte leverandøren og kontrollere vilkar og betingelser i kjopskontrakten.

Produsenten forbeholder seg retten til ä utføre elektriske, tekniske og estetiske endringer på这部分 oppvaskmaskinen og/eller skifte ut deler uten forvarsel, der han/hun anser det mest hensiktsmessig, for hele tiden ä kunne tilby et pälitetig, slitesterkt og teknik avansert produit.

TLUMACZENIE ORYGINALNEJ INSTRUKCI OBSLUGI

SPIS TRESCI

ROZ 1 ZAGROZENIA I WAZNE ZALECENIA 2

1.1 S TANDARDOWE WARUNKI EKSPLOATACYJNE 3

ROZ 2 WPROWADZENI 4

ROZ3 INSTALACJA. 4

3.1 R OZPAKOWANIE 4
3.2 W YBOR MIEJSCA INSTALACJI 4
3.3 P ODlacZENIE ELEKTRYCZNE 5
3.4 P ODLACZENIE HYDRAULICZNE 6
3.5 P ODLACZENIE DO PRZEWODU SPUSTOWEGO 6
3.6 S RODEK NABLYSZCZAJACY I DETERGENT 6

ROZ 4 OBSLUGA URZADZENIA 7

4.1 L EGENDAISYMBOLE 7
4.2 W LACZANIE URZADZENIA 7
4.3 P RZYGOTOWANIE KOSZA 7
4.4 W YBORI URUCHOMIENIE CYKLU 7
4.5 P ROGRAMYP 8
4.6 P ROGRAMY SPECJALNE (^*OPCJONALNE) 8
4.7 A UTOMATYCZNE URUCHOMIENIE CYKLU 9
4.8 W YJMOWANIE WBUDOWANEGO FILTRA 9
4.9 O PROZNIANIE URZADZENIA 9
