Produkttyp	Professionell diskmaskin för kollektivt bruk
Märke	Colged
Modell	Isytech 33
Elanslutning	Trefas eller enfas (kabel H07RN-F)
Maximalt vattentryck	4 bar (400 kPa)
Maximal inloppsvattentemperatur	50 °C
Ljudtrycksnivå	≤ 55 dB (underbänksversion) eller ≤ 65 dB (huvversion)
Diskprogram	15 program (standard och special)
Funktion för regenerering av hartser	Ja (valfri)
Självdiagnossystem	Ja, med felkoder
Inbyggd vattenavhärdare	Valfri
Inbyggda doserare	Rengöringsmedel och sköljmedel
Automatisk startfunktion	Ja
Rengöring av filtreringsenheten	Ja, demonterbar
Rengöring av diskarmarna	Ja, demonterbara
Säkerhet	Jordning, allpolig brytare, magnettermiskt skydd
Material	Rostfritt stålbehållare, stålkorg, PP-komponenter
Ungefärlig vikt	80-100 kg
Ungefärliga mått (B x D x H)	600 x 600 x 850 mm
Maximal avloppshöjd	1 m med tömningspump

Vanliga frågor - Isytech 33 Colged

Hur startar man en diskcykel?

Sätt på maskinen med ON/OFF-knappen, välj program med knapparna PROGRAMVAL, tryck sedan på START. Statusfältet blinkar under cykeln och blir grönt i slutet.

Vad gör man om diskmaskinen visar ett fel?

Se kapitlet Självdiagnos för att identifiera felkoden (t.ex. E-01 för avlopp). Kontrollera filtren, avloppsslangen och överflödet. Om problemet kvarstår, kontakta en auktoriserad service.

Hur rengör man filtren?

Töm behållaren, ta bort korgarna, ta bort hela filtret genom att lyfta halvfiltren i handtaget, rengör dem noggrant, sätt sedan tillbaka allt.

Hur regenererar man vattenavhärdaren?

När meddelandet rEG blinkar, töm maskinen, öppna saltbehållaren, häll i 250-300 g regenereringssalt, stäng, välj cykeln rEG och starta den.

Hur ställer man in vattenhårdheten?

Gå till konfigurationsmenyn (håll inne ON/OFF- och SPECIALPROGRAMVAL-knapparna i 5 sekunder), ställ in dH enligt tabellen: värde 1 till 9 motsvarande franska eller tyska grader.

Kan jag använda klorbaserat rengöringsmedel?

Nej, det är strängt förbjudet att använda rengöringsmedel som innehåller klor eller hypoklorit. Använd endast lämpliga produkter.

Hur tömmer man maskinen i slutet av dagen?

Stäng av maskinen, ta bort hela filtret, ta bort överflödet, vänta tills behållaren är tom. För versioner med pump, välj cykeln dr och starta den.

Vad gör man om avloppet är igensatt?

Kontrollera att avloppsslangen inte är böjd eller klämd, rengör vattenlåset och filtren. På modeller med överflöde, ta bort det innan du startar en tömningscykel.

Hur aktiverar man automatisk start?

Med dörren öppen och maskinen påslagen, håll inne START-knappen i 5 sekunder tills AS visas. Den valda cykeln startar när dörren stängs.

Vilka specialprogram finns tillgängliga?

Specialprogram inkluderar ECo (ekonomisk), Act (seg disk), StEE (bestick), REFr (vattenförnyelse), PLAe (tallrikar), GLR5 (glas), Long (kontinuerlig), SRn (hygien med A0=30), etc.

BRUKSANVISNING Isytech 33 Colged

Tillverkaren forbehaller sig, i enliget med gallande lagar, ratten till detta dokument och forbjuder alla former av atergivning och spridning utan skriftigt tillstand.

Tillverkaren forbehaller sig ratten att utfora eventuella andringar for att utfora de forbattringar som anses nodvandiga utan att medela detta pa forhand.

Läs handboken noggrant innan du startar maskinen. Varningarna i handboken ger viktig information angående sakerheten i de olika momenten for installation, användning och underhäll. Om anvisingarna som bifogas i dokumentationen inte följs kan det äventyra maskinens sakerhet och göra att garantin förfaller med omedelbar verkan.

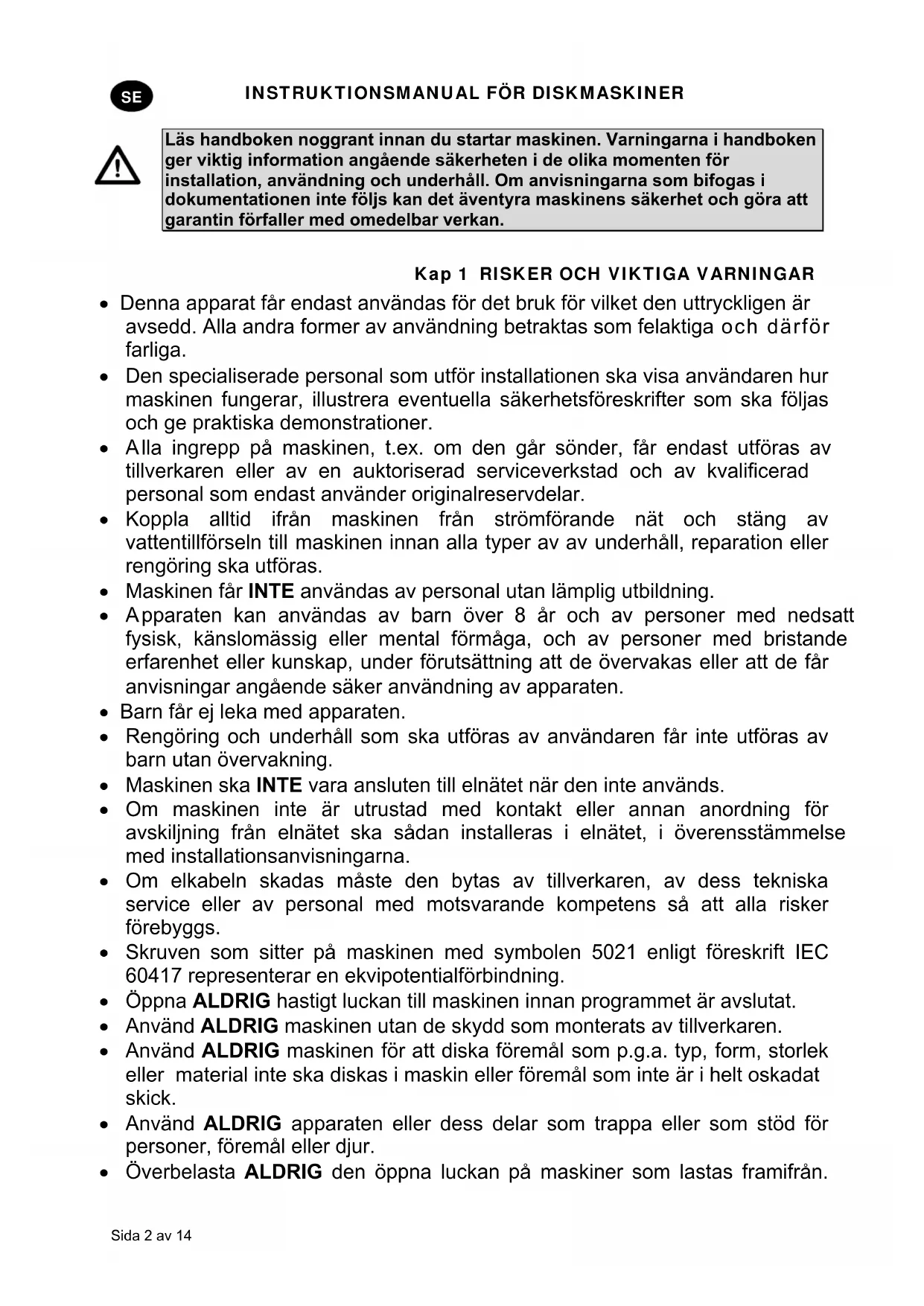

Kap 1 RISKER OCH VIKTIGA VARNINGAR

• Denna apparat fär endast användas for det bruk for vilket den uttryckligen ar avseddd. Alla andra former av användning betraktas som felaktiga och därfor farliga.
• Den specialiserade personal som utfor installationen ska visa användaren hur maskinen fungerar, illustrera eventuella sakerhetsföreskrifter som skä foljas och ge praktiska demonstrationer.
• Alla ingrepp på maskinen, t.ex. om den går sönder, fär endast utföras av tillverkaren eller av en auktoriserad serviceverkstad och av kvalificerad personal som endast använder originalreservdilar.
• Koppla alltid ifr'an maskinen fran strömforande nat och stang av vattentillforseln till maskinen innan alla typ er av underhall, reparation ellre renngöring ske utforas.
• Maskinen fär INTE användas av personal utan lamplig utbildning.
• Apparaten kan användas av barn över 8år och av personer med nedsatt fysisk, känslomässig eller mental formåga, och av personer med bristande erfarenhet eller kunskap, under forutsättning att de overvakas eller att de far anvisningar angående saker användning av apparaten.
  Barn fãr ej leka med apparaten.
• Rengöring och underhäll som sca utforas av användaren fär inte utforas av barnutan overvakning.
• Maskinen ske INTE vara ansluten till elnätet nar den inte används.
• Om maskinen inte ar utrustad med kontakt eller annan anordning for avskiljning fran elnatet ska saban installeras i elnatet, i overensstammelse med installationsanvisingarna.
• Om elkabeln skadas måste den bytas av tillverkaren, av dess tekiska service eller av personal med motsvarande kompetens sa att alla risker forebyggs.
• Skruven som sitter på maskinen med symbolen 5021 enligt foreskrift IEC 60417 representar en ekvipotentialforbinding.
• Oppna ALDRIG hastigt luckan till maskinen innan programmet ar avslutat.
• Använd ALDRIG maskinen utan de skydd som monterats av tillverkaren.
• Använd ALDRIG maskinen für att diska foremål som p.g.a. typ, form, storlek aller material inte ská diskas i maskin eller foremål som inte är i helt oskadat skick.
• Använd ALDRIG apparaten aller dess delar som trappa aller som stöd für personer, foremål aller djur.
• Overbelasta ALDRIG den öppna luckan på maskiner som lastas framifrän.

Luckan ar endast avsedd att bara upp en korg som ar lastad med disk.

• Stoppa ALDRIG ned oskyddade händer i diskvattnet.
  Vand ALDRIG maskinen upp och ned after att den har installerats.
• Om du marker att maskinen inte fungerar som den ska eller lacked vatska: skilj omedelbart maskinen frän strömforande nat och stäng av vattentillförseln.
• Placera inte diskmaskinen nara varmekällor over 50^ .
• Utsatt ALDRIG diskmaskinen for vader och vind (regn, sol, osv).
• Diskmaskinen ska inte installeras utomhus savida platsen inte ar skyddad på lampligt satt.
• Starta aldrig ett diskprogramutan att braddavloppet ar monterat, om maskinen har ett sadant.
• Placera aldrig magnetiska foremål i narheten av maskinen.
• Använd inte maskinens ovensida som avlastningsyta.
• Det aligator installatoren att kontrollera att jordkopplingen ar effektiv.
• After slutbesiktning ska installatoren utfärda att skriftigt intyg om att installationen har utförts korrekt och att maskinen har testats enligt gällande regler.
• Ändra ALDRIG maskinens placering och Förändra inte maskinens olika delar, eftersom södana ingrepp kan äventyra maskinens sakerhet.
• Bullertryckniva enligt EN ISO 4871

LpA Max = 55 dB Kpa=2,5 dB für versioner av diskmaskin under bank
LpA Max = 65 dB Kpa = 2,5 dB for versioner av huvdiskmaskin
LpA Max = 76 dB Kpa = 1,5 dB for versioner av grovdiskmaskin

• Maximal temperatur på vattenledningens vatten 50^
• Maximal tryck på vattenledningens vatten 4 bar (400 kPa)
• Apparaten ar fremtagen for att anslutas permanent till vattenledningen
• Apparaten fär inte rengöras med vattenstråle eller anga.
  Maximal avloppshöjd

1.1 Normala användningsvillkor

Omgivningstemperatur: 40^ max/4°C min (medel 30°C)

Höjd over havet : Max 2000 meter

Relativ fuktighe : Max 30 % vid 40 °C / max 90 % vid 20 °C

Kap 2 FÖRORD

Varningar:

Förvara hela dokumentationen noggrant i narheten av maskinen och overlamna den till teknikerna och personalen som sca använda maskinen. Förvara dokumentationen på en saker plats tillsammans med eventuella kopior für frekvent konsultation

Användaren måste läsia genom och Förstå denna manual innan nágon form av ingrepp erler arbete görs på maskinen.

Maskinen har tillverkats for att anvandas som diskmaskin for professionell bruk och darrfor sk installation, anvandning och underhall overlatas till utbildad personal som foljer tillverkarens anvisningar.

Garanti:

Tilverkaren avsager sig allt ansvar for eventuella skador på foremål och personer som uppstår på grund av att instruktionerna inte följs eller på grund av ett felaktigt bruk av maskinen.

Om anvisingarna i den bifogade dokumentationen inte foljs kan det leda till skador pa maskinen och till att garantin upphor att galla med omedelbar verkan.

Installationer och reparationer som utfors av icke auktoriserade teknik erller anvandning av icke original reservdilar leder till att garantin upphor att galla med omedelbar verkan.

Förvaring:

Transport och forvaring: mellan -10 °C och 55 °C med toppvarden på upp till 70 °C (i högst 24 timmar)

Kap 3 INSTALLATION

En korrekt installation ar grundläggande for att maskinen ske fungera val. En del av den information som behövs for att installerera maskinen framgår av den markplat som sitter på maskinens högra sida samt i kopia på omslaget tillenna manual.

Installationen fär endast göras av behöriga och auktoriserade tekniker.

3.1 Uppackning

Kontrollera att emballaget ar helt och notera eventuella fel pa foljesedeln. Ta av emballaget och kontrollera att diskmaskinen ar hel. Meddela omedelbart aterforsäljen och transportoren via fax erlerekommenderat brev med mottagningsbevis om maskinen ar skadad. Om skadorna ar sa allvarlga att maskinens sakerhet äventyras ska den inte installeras och/eller anvandas innan en kvalificerad tekniker har kontrollerat den.

Lämna inte emballagedelarna (plastpäsar, polystyren, spikar och dylikt) inom räckhäll for barn eller husdjur, eftersom de kan utgöra fara.

3.2 Uppställning

• Kontrollera att det på installationsplatsen inte finns foremål erler material som kan skadas av den vattenånga som kan komma frän maskinen nar den ar i Funktion, eller att dessa ar ordentligt skyddade.
• Innan diskmaskinen stalls pa plats, iordningstall strömförnsörnjnings-, vattenmatnings- och tömningssystemen i lokalen där maskinen ska sta.
• Vid maskininbyggnad mot oisolerad enkelvagg ske du lamna ett utrymme om minst 10mm mellan vagggen pa maskinen och de omkringliggande ytorna.
• Golvet aller utrymmet dar diskmaskinen ska byggas in maste vara dimensionerat med hansyn tagen till diskmaskinens totala vikt.

• För stabilitetens skull sca maskinen installeras och nivåjusteras på de fyra stödfötterna.

• Denna maskin ar endast avsedd for fast anslutning. Annan typ av installation maste forst diskuteras med och godkannas av tillverkaren.

• Avlagsna skyddsfilmen fran holjet innan diskmaskinen börjar användas.

3.3 Elektrisk anslutning

• Det maste finnas en allpolig huvudströmbrytare som avbryter alla kontakter inklusive nolledaren, med ett avständ mellan de öppna kontakterna på minst 3 mm och med termomagnetisk jordfelsbrytare eller anslutning till sakringar, som skä dimensioneras eller kalibreras i enlighet med den effekt som anges på maskinens markplat.
• Huvudströmbrytaren skä finnas på elledningen vid installationsplatsen och skä endast användas for en maskin Åt gangen.
• Nätspänningen och nätfrekvensen maste überensstämma med uppgifterna på markpläten.

• Det skå också finnas att väl fungerande jordningsssystem som uppyller kraven i gällande normer for att trygga personalens och maskinens sakerhet.

• Denna apparat überensstämmer med certifieringen EN/IEC 61000-3-11 om systemimpedansen Z_sys ar理会, aller lika med Z_max vid kopplingspunkten mellan det lokala elsystemet och elnätet. Det ar installmentorens ansvar, aller användarens av apparaten, att tillse att apparaten endast ar ansluten till entsel. dar impedansen Z_sys ar理会, aller lika med Z_max

	Zmax
Grovdiskmaskin	0,21 Ω
Huvvdiskmaskin	0,24 Ω
Diskmaskin under bänk	0,41 Ω

• Strömförsörnjningskabeln, endast av typ H07RN-F med rörlig strömbelastningsförmåga vid 60^ omgivningstemperatur på ledaren:

• Trafasmaskin

-5x2,5 mm^2 opp till 20 A
-5x4 mm^2 upp till 30 A
-5x6 mm^2 upp till 38 A
-5x10 mm^2 upp till 54 A

• Enfasmaskiner

-3x1,5 mm^2 upp till 16 A
-3x2,5 mm^2 upp till 25 A

• Strömkabeln fär inte sträckas eller klämmas under normal drift eller normalt unterhällsingrepp.
• Apparaten ská dessutom inkluderas i en ekvipotentialforbindning vars koppling ske utfóras med hjälp av den skruv som ar märkt med symbolen 5021 enligt foreskrift IEC 60417.
• Ekvipotentialforbindningens tvarsnitt skara vara 10mm^2
  Följ anvisiningarna om plus- och minuspol i el schemat.
• Se det bifogade kopplingsschemat for mer information.

Det ar forbjudet att använda grenkontakter, adaptrar, kablar av felaktig typ eller felaktigt snitt aller frolängningsladdar som inte uppfyller kraven i gällande normer for elektriska anslutningar.

3.4 Vattenanslutting

Maskinen ske anslutas till vattenledningsnätet med en slang. Mellan vattenledningsnätet och maskinens magnetventil ske det finnas en av/paventil. Av/paventilen ske vara placerad i maskinens narhet.

Vattentillforsel, vattentemperatur och vattentryck maste overensstämme med uppgifterna pa maskinens markplatta.
Se dessutom till att vattenledningens matning inte understiger 20 l/min
- Om vattnets härdhetsgrad överskrider 14^ ( 8^ ) rekommenderar vi att maskinen förses med en intern vattenavhärdare. Om vattnets härdhetsgrad överskrider 35^ ( 19,5^ ) ska en extern vattenavhärdare installeras före magnetventilen.
- För maskiner som inte är utrustade med vattenavhärdare: om vattnets hårdhetsgrad överskrider 14^ (8 °dH) skan extern vattenavhärdare installeras fore magnetventilen.
- Om koncentrationen restmineraler med stor ledningsförmäga ar mycket hög i vattnet rekommenderar vi att att system für avmineralising installeras.
- Maskiner som ska användas med avsaltat vatten, aller med hög halt av natriumklorid, ska beställas specifikt, eftersom de kräver specialmaterial i sin konstruktion.
- Maskiner som har värmeätervinningsrör av koppar ska inte matas med avmineraliserat vatten. För dessa maskiner skam använda versioner med rörsystem av rostfritt stål

3.5 Anslutning till avloppet

• Avloppet ska besta av en öppen avloppsbrunn med vattenås i lamplig storlek i forhällande till kapaciteten hos den tömningsslang som levereras tillsammans med maskinen. Slangen ska nå fram till brunnen utan att sträckas, dras, vikas, klämmas eller forceras på nagot satt.
• Eftersom maskinen toms med hjalp av tyngdkraften ar det viktigt att avloppet befindner sig på lagre niva an maskinens underrede.

Med tomningspump (kan levereras pa begaran)

• Om avloppet inte befindner sig på lagre niva'an maskinens underrede ar det möjigt att anvanda den maskinversion som ar utrustad med en tommningspump (kan levereras på begaran).
• I detta fall ar maxhöjden på avloppet 1 meter.
• Kontrollera alltid att avloppet fungerar korrekt och att det inte ar tilltäppt.
• Alla andra Lösningar måste Först diskuteras med och godkännas av tillverkaren.

3.6 Glansmedel och diskmedel

• Glansmedel och diskmedel doseras via de doseringsanordninger som finns som standard på vissa maskinmodeller.
• Doseringen fastställs av installmenten på grundval av vattnetsHardhet och installmenten kalibreran även doseringsanordningarna.
• Innan kalibreringen görs, fyll doseringsanordningarnas matarslangar med vatten och glansrespektive diskmedel.
• Kalibreringen görs med hjälp av motsvarande regleringsskruvar eller direkt på kontrollpanelen på maskiner med kontrollpanel.
  Vatskenivan i doseringsbehällaren for diskmedel skal alltid vara tillracklig for att diskmedlet skakunna hamtas upp. Behällaren far aldrig tommas helt ell er fyllas pa med fratande ellere orenaprodukter.

Använd ALDRIG diskmedel med KLOR aller NATRIUMHYPOKLORIT.

Vi rekommenderar att en automatisk doseringsanordning for diskmedel installeras.

Kap 4 ATT ANVÄNDAMASKINEN

4.1 Teckenförklaring och symboler

Se Fig.1:

1	ON/OFF-KNAPP	5	INFORMATIONSDISPLAY
2	SPECIALPROGRAMKNAPP 6		STATUSFÄLT (LAMPOR)
3	PROGRAMKNAPP 7		KONTROLLFÄLT (LAMPOR)
4	STARTKNAPP

4.2 Påslagning

Se Fig.2:

• Slå på strömmen med huvudströmbrytaren och öppna den utvändiga vattenkranen.
• Kontrollera att overströmningssslangen ar på plats, omaland finns.
  Tryck pa ON/OFF-knappen (1).
• KONTROLLFÄLTET (7) tänds. Ljuset overgår frän rott till gront, vilket betyder att kontrollen har gjorts. Vid allvarliga fel blir lysdiodfältet rott och maskinens Funktion avbryts. Om felet inte ar allvarligt ar färgen orange och det går att fortsätta att använda maskinen.
• Päfyllningen startup automatisknär maskinen slås på.
• Punkten på displayen blinkar tills korrekt vattennivå har uppnåtts.
  STATUSFÄLTET (6) tänds uppifran och nedät, vilket visar att uppvärmmingen av maskinen pagar.
• När installd arbetstemperatur har uppnåts fortssätter STATUSFÄLTET (6) att lysa med gront ske.
• Nu råder optimala villkor for att starta diskningen.

4.3 Att lasta diskkorgen

Se Fig.3 och folj reglerna nedan for att maskinen sca fungera väl:

• Använd ratt typ av diskkorg, überbelasta den inte och ställ inga foremål ovanpå varandra.
• Skölj alltid av diskgodset innan det ställs i diskkorgen. Ställ aldrig in diskgods med intorkade eller fasta matrester.
• Ställ de tomma kärlen upp och ned i diskkorgen.
• Ställ tallrikar och dylikt vinklade i den speciella korgen med ovensidan vänd uppät.
• Ställ besticken i bestickkorgen med handtagen vanda nedat.
• Ställ inte silverbestick och bestick i rostfritt stål i samma bestickkorg. Silvret kan missfãrgas och stålet kan få fläckar.
• Diskgodsetör diskas direkt after anvandningen sa att smutsen inte gror in och HARDnar.
• Diska endast hela foremål som ar avsedda att diskas i diskmaskin.

4.4 Val och start av program

• Tryck lampligt antal ganger på PROGRAMKNAPPEN (3) eller SPECIALPROGRAMKNAPPEN (2) for att valja ett diskprogram som ar lampiefor diskgodset. På displayen visas det valda arbetsprogrammet (Fig.4).
• Tryck på STARTKNAPPEN (4) für att starta programmet. Lamporna i STATUSFÄLTET (6) böjar blinkinga, ökar nedifrän och uppät och visar hur programtiden fortskrider.
• När programmet ar klartalands statusfältet och lyser med gront ske (Fig.5).
• Dra ut korgen ur maskinen sä fort programmet ar klart, sä torkar disken snabbare.
• För att avsluta ett diskprogram innan det ar klart, tryck på STARTKNAPEN (4).

OBS! På huv Diskmaskiner aktiveras den automatiska starten automatiskt after det Första diskprogrammet. Paföljande program aktiveras automatiskt nar hoven stängs. Meddelandet "AS" på displayen visar att Funktionslaget i fraga ar aktivt.

4.5 Standardprogram

Pr 1	För lätt smutsat diskgods, kort program.
Pr 2	För mättligt smutsat diskgods, medellångt program.
Pr 3	För hårt smutsat diskgods, långt program.
C LE	Program for tömning och avslutande automatisk rengöring, skä köras vid arbetsdagen slut.
dr	Tömningsprogram.

4.6 Specialprogram (*tillval)

Eco	Minskargenergiforbbruukningen genom att diskningen sker vid lagre temperaturer och med minded vattenforbruukning an under normala diskprogram. Den förlängdamekaniska diskningen garantarar goda diskresolutat
Rct	Avsett for diskning av hårt smutsat diskgods, klarar även diskgods med interkade matrester. Programmet omfattar dārfor 2 diskninger och 2 sköljningar.
SCTE	Lämpat for diskning av alla sorters gafflar, skedar, knivar och dylikt. Detta diskprogram har langre disktid och högre temperaturerän övriga program.
rEFr	Rekommenderas när det krävs att allt vatten i karet byts ut, dvs. när flera diskprogram sha köras i följed med mycket smutsigt diskgods som ar belagt med fett ell er olja. Detta totala utbyte av vattnet i karet gör att programmet förlängs.
PLAE	Program for tallrikar.
CLRS	Avsett for diskning av glas av alla typor och former. Programmet i fråga har lagsköljtemperatur och kräver langre torktid.
Long	Kontinuerlig disk. Programmet kan avbrytas i förtid genom att tryck på startknappen. Efter en kort paus startup sköljningen. Programmet avslutas automatiskt after 12 minutes.
SRn	Rekommenderas när diskningen mäste garantera extra rengöringseffekt for diskgodset. Detta program tar händyn till temperatureen och disktiden och kalkylerar konstanten A0. Programmet avslutas när värdet 30 uppnäs für parametern A0. Programtiden varierar och ar i genomsnitt 20 minuter med en arbetstemperatur cirka 70 C°. OBS! Om det krävs ett annat A0-värde än 30, kontakta en auktoriserad tekniker som kan göraändringar i maskinens programvara.
Pr 5	Lämpat for att få glasen gnistrande rena. Kan endast användas tillsammans med en anordning for omvänd osmos.
Pr 6	För hårt smutsat diskgods, langt program (8').
Pr 7	För hårt smutsat diskgods, langt program (10').

Observera! Vilka specialprogram som finns pa diskmaskinen varierar fran modell till modell.

4.7 Automatisk programstart

Denna Funktion gör att programmet startar;narr luckan stängs. Gör sá här for att aktivera funktionen (Fig.6):

• Om Funktionen inte ar aktiv som standard maste den forst aktiveras frän installingsmenyn.
  Ha maskinen paalagen med oppen lucka. Hall STARTKNAPPEN (4) intryckt (i minst fem sekunder) tills AS visas pa displayen.
• Avaktivera Funktionen genom att hälla STARTKNAPPEN (4) intryckt i fem sekunder med öppen lucka.

4.8 Att ta loss integralfiltret

• Placera disk- och sköljarmarna i rät vinkel mot luckkanten (Fig.7).
  Om diskmaskinen ar utrustad med en trearmad diskarm ar det nödvändigt att avlågsnaenna for att kunna ta ut integralfilter.
• Lyft upp filterhalvorna med hjälp av handtagen.

4.9 Tömning av maskinen

4.9.1 Maskiner utan tomningspump

• Stäng av maskinen.
  Ta ut integralfiltret om sádant finns (Fig.7A).
  Ta ut overströmningsslangen genom att dra den uppät (Fig.8 B).
  Vanta tills karet har tomtshelt.
• Ta vid behov ut karets filter och rengör det (Fig.8C).

4.9.2 Maskiner med tomningspump (*tillval)

Ta ut integralfiltret om sadant finns (Fig.7).
- I förekommande fall, ta ut overströmningsslangen genom att dra den uppat. (Fig.9).
Stang luckan.
- Valj programmet dr.
Tryck på STARTKNAPPEN (4) für att starta programmet.
- Maskinen kör attömningsprogram med automatisk rengöring (*pà vissa modeller). Därefter stängs maskinen av.
- Ta vid behov ut karets filter och rengör det (Fig.8 C).

4.10 Avstängning av maskinen

• Tryck på ON/OFF-knappen (1). På DISPLAYEN (5) visas de tre mittersta segmenten, vilket visan att strömmen ar på.

4.11 Regenerering av hartser (*tillval)

På maskiner med inbyggd avhärdare maste ett regenereringsprogram köras nar meddelandet rEG blinkar på displayen for att avhärdaren.ska fungera korrekt. Gör sa har (Fig.11):

• Töm maskinen och rengör den.
• Ta Först ut integralfiltret och öppna sedan saltbehällaren inuti karet.
• Hall 250 - 300 g regeneringssalt i behällaren (använd koksalt utan tillsatser med saltkorn med 1 erer 2 mm diameter).
• Stäng behällaren ordentlich.
• Kontrollera att overströmningssslangen har tagits bort.
• Stäng luckan och slå på maskinen.
  Välj programmet hartsregenerering med hjälp av PROGRAMKNAPPEN (3). På displayen visas rEG.
• Starta programmet genom att trycka på STARTKNAPPEN (4).
• Regeneringsprogrammet tar cirka 20 minutes.
• När programmet År slut stängs maskinen av.

OBS! Stäng inte av maskinen nar att regenereringsprogram págár

• När STARTKNAPPEN (4) hälls intryckt i att par sekunder visas boilerns temperatur, karets temperatur och antelet program som maskinen har kört i ordningsfoljd.
  Denna information kan visas bade fore och under ett program och visas endast kortvarigt.
• När PROGRAMKNAPPEN (3) hälls intryckt i att par sekunder visas boilerns temperatur och karets temperatur oavbrutet i samtliga program.
• Det går att avaktivera Funktionen genom att hälla PROGRAMKNAPPEN (3) intryckt i ett par sekunder.

4.13 Listover meddelanden som kan visas

4.14 Vid arbetsdagens slut

Töm alltid maskinen enligt anvisingarna i avsnittet "Att tomma maskinen" vid arbetsdagens slut.
- Slå av strömmen med huvudströmbrytaren och stäng den externa vattenkranen.
Gordet lopande underhallet och rengor maskinen enligt beskrivningen i avsnittet "Underhall".
- Lämna om möjlig luckan på glant for att undvika att det uppstårdålig lukt inuti maskinen.

Kap 5 UNDERHALL

5.1 Allmanna regler

Töm maskinen helt, slå ifrám maskinens strömtilförsel och stäng den yttre vattenkranen innan nagon typ av underhällsarbete utförs.

Använd inte kraftiga vattenstrålar, eftersom det skulle kunna ge upphov till skador på elsystemet.

Tvätta inte utsidan av maskinen fällen den har svalnat. Använd specialprodukter für underhäll av stål.

Om det finns risk für isbildning,öm boilern och diskpumpen på vatten.

5.2 Rengöring

For att garantera att maskinen fungerar effektiv maste nedan angivna underhalsmoment utforas regelbundet. Det ar lampligt att gora en regelbunden behandling med desinficeringsprodukter av lamplig typ. Användprodukterutan slipverkan som kan kopa i handeln.

1. Ta ut korgarna och rengör dem.
2. Töm karet,enligt anvisingarna i avsnittet "Att toma maskinen".
3. Ta ut alla filter ur diskmaskinen och rengör dem noggrant.
4. Använd inteprodukter aller foremål som kan ge upphov till repor für att rengöra karet i stål.
5. Satt omsorgsfullt tillbaka alla delar nar underhalsmomenten har avslutats.

5.4 Rengöring av disk- och sköljarmarna

Det ar latt att ta loss disk- och sköljarmarna sa att det dà och dà gár att rengöra munstyckena och forhindra att de tâpps till.

Görsàhär (Fig.10):

• Ta loss disk- och sköljarmarna genom att skruva loss fästringen eller med hjälp av snabbkopplingen, om södan finns.
• Tvätta alla delar under rinnande vatten och rengör munstyckena noggrant. Använd eventuellt en tandpetare eller att litet spetsigt verktyg.
• Rengör armarnas rotationstappar inuti maskinen och området)där disk- och sköljvattnetkommen ut.
• Satt tillbaka armarna i ratt lage och kontrollera att de kan rotera fritt.

Maskinen har ett sjalvdiagnossystem som kan kännav och signalera en rad driftsstörningar.

Kap 6 SJALVDIAGNOS

Fel Beskrivning och möjliga ätgärder
	Er-01
	Er-02
	Er-03
SAFE	Er-04
	Er-05
	Er-06
	Er-07
	Er-08
	Er-09
	Er-21
	Er-22
SAFE	Er-5F
SAFE	Er-5L
	drt
OBS! När maskinen stängs av och sedan sätts påigen "Äterställs" signaleringen. Kontakta en auktoriserad serviceverkstad om det inte går att ätgärda problemet med givna anvisningar.

Kap 7 INSTÄLLNINGAR OCH JUSTERINGAR

Inställingarna nedan fár endast góras av en behörig fackman.

Nedan angivna parametrar kan stallas in i samband med installationen aller senare med hjalp av inställningsmenyn. Folj anvisiningarna nedan:

• Maskinen skara vari viloläge med oppen lucka.
• Tryck samtidigt på knapparna 1 och 2 (ON/OFF och SPECIALPROGRAMKNAPP), hull dem intryckta i 5 sekunder och satt in nyckeln CH 12 (använd knapp 3 och 4 für attalandra parametern och knapp 1 für att bekräfta).
• Tryck sedan på knappen 1 (ON/OFF) für att bläddra bland nedan angivna alternativ. Aktivera och/eller öandra parametrarna med knapparna 3 och 4 (ändrade parametrar behöver inte bekräftas,utan blir kvar i minnet). Vilka parametrar som kan öandra beror på maskintyp.

	Language	Val av spreåk
b	Boiler Temperature	Justering av boilertemperaturen für diskprogrammen. På maskinversioner med atmossfärisk boiler (sköljpump) går det att Göra olika inställningar varje enskilt program (b1 - b2 - b3)
t	Tank Temperature	Justering av temperaturei karet För diskprogrammen. På maskinversioner med sköljpump går det att Göra olika inställningar i varje enskilt program (t1 - t2 - t3)
tE		Aktivering av visning av temperaturen i karet och boilsern.
tH	Thermo - Stop	Aktivering av funktionen Thermostop som garantar korrekt sköltemperatur.
ES	Energy Saving	Aktivering av funktionen Energy Saving som garantar en energibesparing:när maskinen arpaslagen, men inte används.
dn	Detergent Pump	Manuell aktivering av doseringsanordningen För diskmedel
bn	Rinse Aid Pump	Manuell aktivering av doseringsanordningen För glansmedel
rn	Manual Rinse	Manuell aktivering av sköljpumpen
dt	Dosage Detergent	Doseringstid För diskmedel
bl	Dosage Rinse Aid	Doseringstid För glansmedel
dH	Water Hardness	Inställning av det inkommande vattnets hårdhet (maskiner med avhärdare): ställ in önskat ∀nde enligt tabellen nedan
cc	Set Number Service Cycles	Inställning och aktivering av programräknaren som aktiverar meddelandet om underhäll (Service) gällande den externa avhärdaren. Det går att ta bort meddelandet "Service". Håll alla 4 knapparna intryckta med avstängd maskin och öppen lucka.
RA	Autostart Autoenabling	Automatisk aktivering av automatisk start
dr	Manual Drain	Manuell aktivering av tomningsumpen

For att lamna programmeringen och lagra installda parametrar i minnet racker det att halla knappen 1 intryckt tills strecken som betyder att strommen ar pa visas pa displayen.

7.1 Installling av vattenhårdhet med inbyggd avhärdare

Stall in det inkommande vattnets hardhet dH pa inställningsmenyn med hjalp av tabellen nedan:

Uppmätt hårdhet		dH Uppmätt hårdhet dH
°fr	dGH	n°	°fr	dGH	n°
0 ÷ 20	0 ÷ 11	1	41 ÷ 45	23 ÷ 25	6
21 ÷ 25	12 ÷ 14	2	46 ÷ 50	26 ÷ 28	7
26 ÷ 30	15 ÷ 17	3	51 ÷ 55	29 ÷ 31	8
31 ÷ 35	17 ÷ 20	4	56 ÷ 60	31 ÷ 34	9
36 ÷ 40	20 ÷ 22	5

Kap 8 AVFALLSHANTERING

I vara maskiner finns inget material som kraver sarskilda procedurer for avfallshantering.

(Galler i EU-landerna och i Länder med avfallssortering)

Märkningen som finns på produiten eller i produktdokumentationen anger att produits inte fär kasseras tillsammans med hushallsavfallet nar den inte langre ska användas.

For att forebygga miljö- och hälloskador som orsakas av olamplig avfallsshantering uppmanas användaren att

skilja denna produit fran annat avfall och atervinna den pa andamalsenligt satt for att främja en halbar ateranvändning av naturresurserna.

Hushållsanvändare bör kontakta áterförsäljaren eller sinkommen for vidare information om var och hurprodukten kan átervinnas på att miljössäkert satt.

Företagsanvändare bör kontakta leverantorenamt verifiera angivna villkor i kopekontraktet.

Produkten fär inte hanteras tillsammans med annat kammersiellt avfall.

Ärvinningsbar direkt	Symboler		Objekt	Material	%
	40 FE		Plåt	Stål	80
	20 PAP		Emballage av kartong	PAP
	50 FOR		Träpall	ISPM15
	05 PP		Delar av plast	PP, PP+FV
Blandat	R A E		Motorer	Monterade	20
			Eldetaljer
			Elektronikdetaljer
			Delar av gummi	EPDM

Kap 9 MILJÖ

MILJÖVÄNLIG ANVÄNDNING

En medveten användning av diskmaskinen kan bidra till en bättre miljö. Folj de enkla reglerna nedan vid den dagliga användningen:

Kör inte diskmaskinen forrän diskkorgarna ár fulla.

Stang av diskmaskinen nar den inte sha anvandas.

Ha maskinen stangd nar den ar i vilolage.

Använd program som ar lampie for diskgodsets smutsgrad.

Fyll maskinen med varmvatten, om uppvärmningen sker med gas.

Se till att avloppsvattnet hamnar i ett fullgott avloppssystem.

Följ doseringsanvisingarna - använd inte mer diskmedel an nödvändigt.

Tillverkaren forbehaller sig ratten att, utan att meddela detta pa forhand, utfora andringar av elektrisk, teknik och estetisk art pa denna diskmaskin och att byta delar nahrlest det anses lampligt for att alltid kunna tilhandahalla en tillforlitlig och hallbar produkt med avancerad tekologi.

ALKUPERÄISTEN KÄYTTÖOHJEIDEN KÄANNÖS

SISALLYSLUETTELO

LUKU 1 RISKEJJA TARKEITAVAROITUKSIA 2

1.1 N ORMAALIT KAYTTOOLOSUHTEET 3

LUKU 2 JOHDANTO 4

LUKU 3 ASENNUS 4

3.1 P AKKAUKSEN PURKAMINEN 4
3.2 P AIKALLEEN ASETTAMINEN 4
3.3 S AHHKOLIITÄNTÄ 5
3.4 V ESILIITÄNTÄ 6
3.5 P OISTOLIITÄNTÄ 6
3.6 H UUHTELUKIRKASTE JA PESUAINE 6

LUKU 4 KONEEN KAYTTÖ 7

4.1 S ELITYS JA MERKIT 7
4.2 T OIMINTAAN KYTKENTÄ 7
4.3 K ORIN VALMISTELU 7
4.4 J AKSON VALINTA JA KAYNNISTAMINEN 7
4.5 V AKIO-OHJELMAT 8
4.6 E RIKOISOHJELMAT (*LISÄVARUSTE) 8
4.7 J AKSON AUTOMAATTINEN KÄYNNISTYMINEN 9
4.8 S UODATINYKSIKON IRROTTAMINEN 9
4.9 K ONEEN TYHJENTAMINEN 9

Nadmorska vyska: do 2000 m

Relativni vhlkost: max. 30% pri 40^ / .90% pri 20^

Kap 2 PREDMLUVA

Upozorněni:
